① 図面(CAD、PDF)のダウンロード


図面関係(CAD/3D-PDF)のダウンロードページは
下記リンクよりお選び下さい。


・図面ダウンロードのトップページは左記イラストもしくはこちらをクリックください。

・各ページには下記バナーをクリックください。

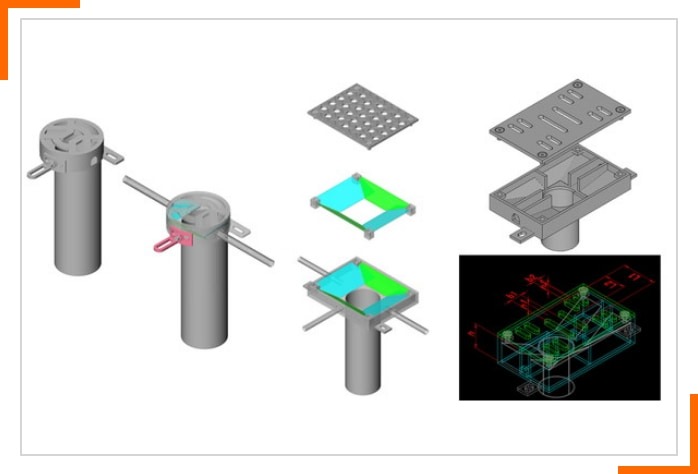

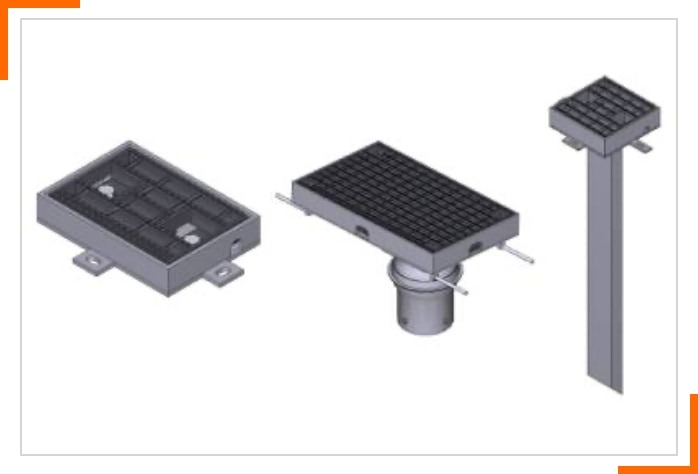

TSステンレス排水桝 グレーチング CAD
TSステンレス排水桝 目皿 CAD

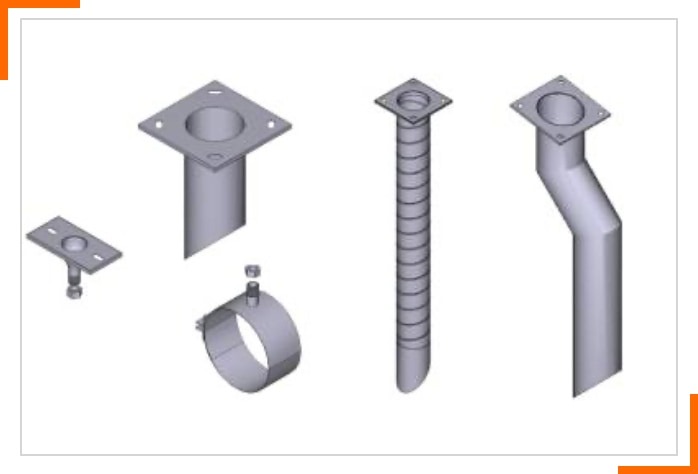

高気密ステンレス排水管 CAD
天板プレート一体型排水装置 TS-PL_PIPE NETIS CAD

② カタログ、施工手順書等のダウンロード

②‐1 橋梁用ステンレス排水装置関係

NEW ②-1-1 「橋梁用ステンレス排水装置 ご提案・事例集 2023年 Vol.5」

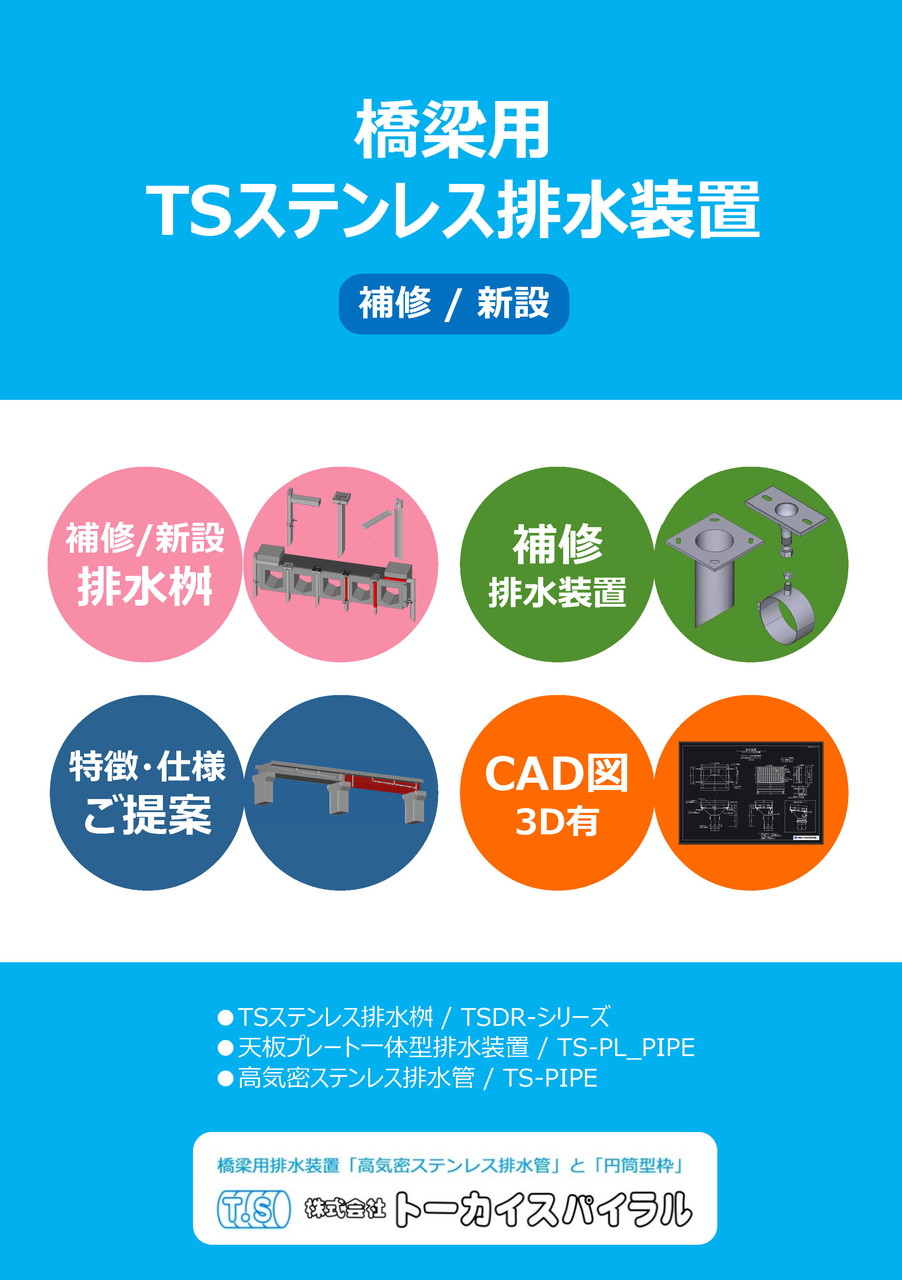

TSステンレス排水装置カタログ2023TSステンレス排水管 高気密ステンレス排水管 橋梁新設工事/補修工事に

TSステンレス排水桝、高気密ステンレス排水管(主に補修向け)、高気密ステンレス排水管とTSステンレス排水桝(特徴・ご提案例)の3パートに図面ダウンロード用QRコード紹介ページを加えた具体的な実例集になります。
特に補修工事の排水桝、排水装置をお探しの方は是非ご覧下さい。

・TSステンレス排水桝 TSDR-GH、TSDR-RCF、TSDR-MH 等
・高気密ステンレス排水管 TS-PIPE_SPR、TS-PIPE_加工管
・天板プレート一体型排水管(NETIS CB-190003-A) TS-PL_PIPE、TS-PL_PIPE-L
・TSあとからフレキ TS-FTL_L、TS-FTL_S、TS-FTL_K
・CAD/3D-PDF ダウンロード QRコードで読み取り等を掲載。

ファイルサイズを小さく軽くしたカタログ(内容は同じ)はこちらをクリックください。※解像度は劣ります

②-1-2 「橋梁用 天板プレート一体型ステンレス排水装置(TS-PL_PIPE)」A4表裏 ※NETIS CB-190003-A

橋梁用 天板プレート一体型ステンレス排水装置(TS-PL_PIPE)のパンフレットです。

2019年5月よりNETIS CB-190003-Aに登録されました。

②-1-3「高気密ステンレス排水管」「TSステンレス排水桝」A4 4ページ

高気密ステンレス排水管、TSステンレス排水桝のA4
4ページのカタログになります。 (簡易仕様となります)

実績表、比較表、詳細説明を含んだ詳細な資料は下記の
「橋梁用ステンレス排水装置 ご提案・事例集 2023年 Vol.5」をご覧頂くか、お問合せ下さい。

②-1-4「TSステンレス排水装置 製品/設置写真 検索サイト ご案内パンフ」

2023年9月新設の「TSステンレス排水装置 製品/設置写真 検索サイト」のご案内パンフになります。

②-1-5「高気密ステンレス排水管 施工要領書」

高気密ステンレス排水管の施工要領書になります。

取付時の注意事項、スムーズに取り付けて頂くポイント等を記載しております。
高気密ステンレス排水管施工時には、是非ご一読下さい。

②-2 円筒型枠/リブ付スパイラル鋼管

②-2-1「橋梁用 円筒型枠」


橋梁用 円筒型枠のカタログになります。

②-2-2「橋梁用 円筒型枠 仕様/実績表」


橋梁用 円筒型枠の仕様/実績表になります。

②-2-3 「リブ付スパイラル鋼管」


主に照明灯、ガードレール、防球ネット、メガソーラーの基礎にご使用頂いています。

②-3 その他

②-3-1「会社案内」


会社案内になります。

その他、ご要望やご不明な点等はお気軽にお問合せ下さい。
