③-A: TSステンレス排水装置
仕様、比較表、実績表、よく頂くご質問
一覧表示 ランダム
※現場写真の全てをランダムで表示
高気密ステンレス排水管
※補修専用ではなく全般になります
当社では作図や設計協力などを個別サポートしています。
お気軽にご相談ください。
③-A1. TSステンレス排水桝
+高気密ステンレス排水管
③-A1-1. 設置イメージ一例
上部工
イメージ
下部工
イメージ
上部工
平面図/断面図
下部工
断面図
③-A1-2. 部品図
① TSステンレス排水桝
「まがるくん」TSDR-GM
② 高気密ステンレス排水管 加工管
TS-PIPE
③ TSカップリング
④ 高気密ステンレス排水管 加工管
TS-PIPE
⑦ リブ・フランジ加工 専用ステンレス金具
S07-1. 支持金具-ステンレス-リブ・フランジ加工（薄型）仕様
⑧ 高気密ステンレス排水管 加工管
TS-PIPE
当社では作図や設計協力などを個別サポートしています。
お気軽にご相談ください。
③-A2. 「高気密ステンレス排水管」特徴等
③-A2-1. 「高気密ステンレス排水管」
（TS-PIPE）特徴
低コストな「TS-PIPE スパイラル直管」、加工自由度の高い「TS-PIPE 加工管」の組み合わせから成る、優れた特徴を持つ橋梁添架排水管です。

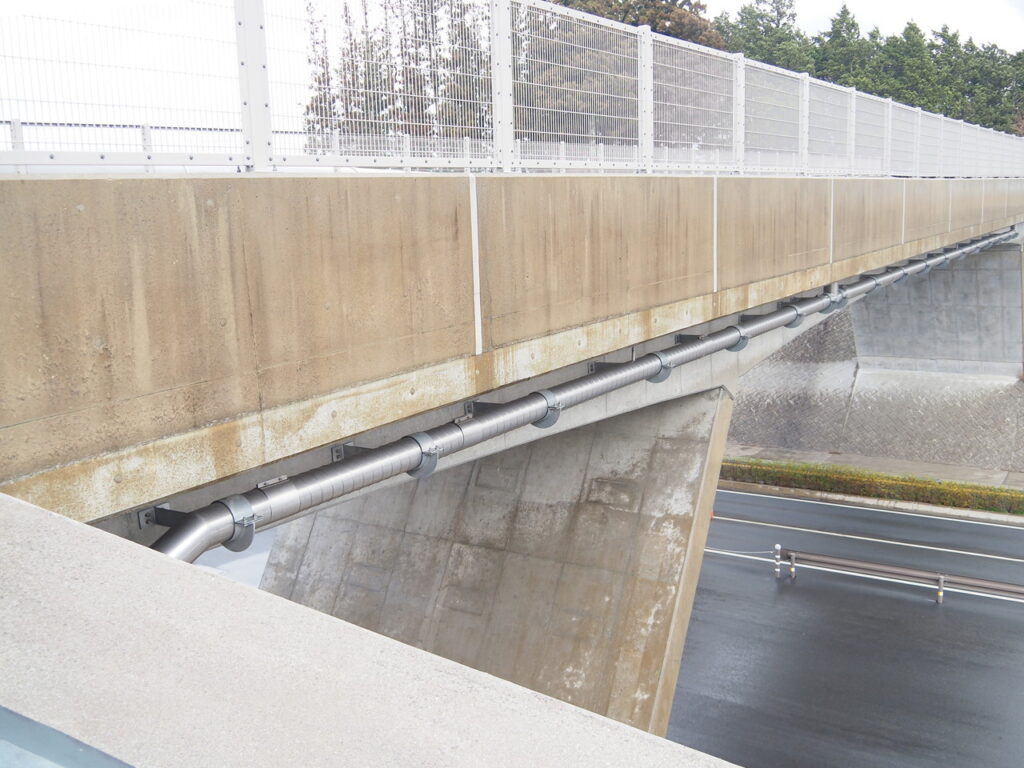

上記例の現場写真 岐阜県 独立行政法人 日本水資源機構 徳山ダム建設所
フリーキーワード：扇谷姫街道橋
上記例の現場写真 三重県 中部地方整備局 紀勢国道事務所
フリーキーワード：赤羽川橋
上記例の現場写真 群馬県 川場村
フリーキーワード：姥堂大橋
主な特徴
長寿命 : 耐寒性、耐熱性、耐候性、耐蝕性に優れるオーステナイト系ステンレス SUS304材使用
軽量 : SGP管、VP管等と比較し軽量となり施工、運搬、安全に寄与します
低コスト : SGP管に対しイニシャルコストで、VP管に対しLCCに優れます ※管径や形状により異なります
様々な形状で製作可能
→ 図面作成からお手伝いいたします。特に現場に合わせ提案が必要な補修工事で多くご相談をいただいています

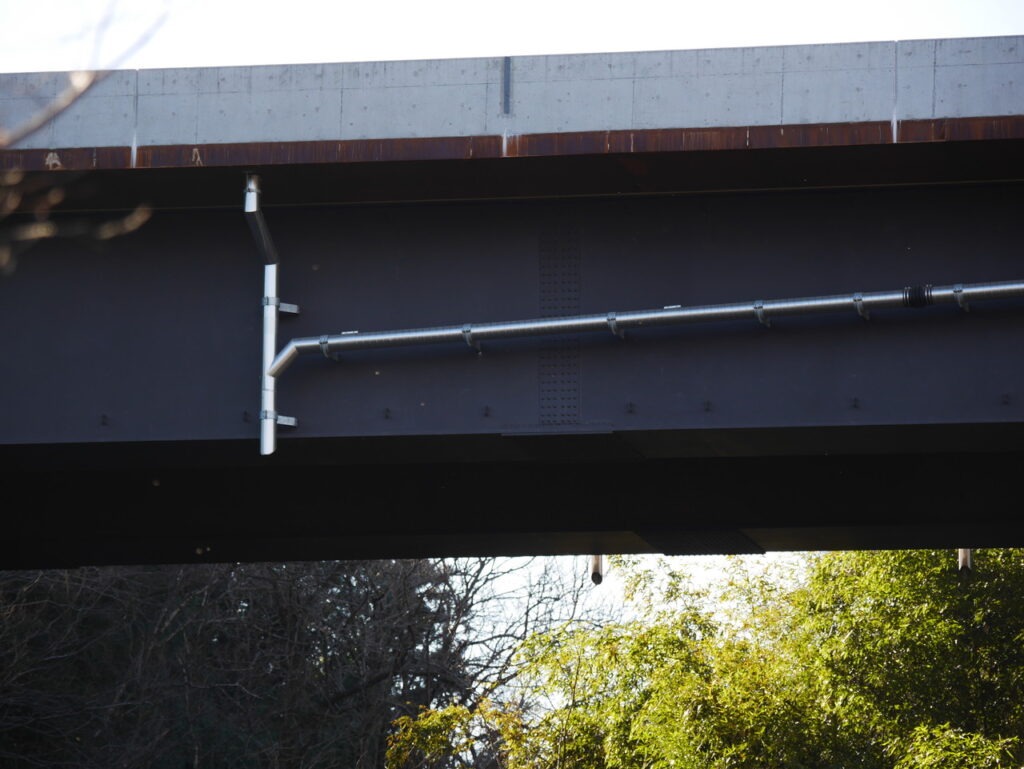

上記例の現場写真 富山県 北陸地方整備局 富山河川国道事務所
フリーキーワード：鏡宮高架橋
スパイラル直管
0.5mm厚（φ200）のSUS304コイルから、止水処理を施しスパイラル状に加工し製作

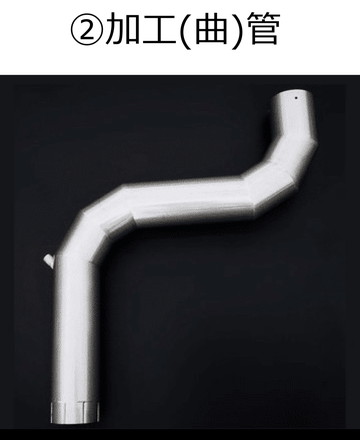

加工管
1.2mm厚（φ200）のSUS304材を展開、レーザーカットし筒状に加工しTIG溶接（バックシールド処理含）後、電解処理にて焼け取りし製作
- ステンレス鋼材、SUS304を使用しており耐久性に優れます。塩害や寒暖、紫外線に強く長寿命です
- 薄型／軽量で可搬性、施工性、安全性に極めて優れます
- イニシャルコスト、ライフサイクルコストに優れます
- 排水管に必要な強度を確保しスパイラル製法等で薄型としステンレス製ながら、低コストでのご提案が可能（おおよそφ150以上の管径からSGPめっき管との比較で低コストでのご提案が可能）※管径や形状等により異なります
- 価格について “スパイラル直管”仕様：φ200（t=0.5) 5,800円/m その他径はお問合せ下さい。“加工管”仕様：形状、長さ等により異なりますのでお問い合わせ下さい
※価格は令和4年8月末時点での価格となります。最新の価格はお問合せください - 全国実績3100件以上（令和7年4月末現在）
- ステンレス鋼材は殆どがリサイクル可能な環境にも優しい鋼材です
- 新設、補修問わず幅広くご活用頂けます。めっき不要の為、短納期での製作も可能です
- 詳しくはお気軽にお問合せ下さい
※高気密ステンレス排水管は2017年4月を持ちまして、NETIS掲載期限を迎えたためNETIS掲載を終了致しました。
掲載時NETIS番号 CB-980013-VE（活用促進技術）
③-A2-2. よくいただくご質問について
③-A2-2-1.スパイラル直管仕様について
割り付けの際の延長につきまして、高気密ステンレス排水管図面の長さにて製作しますので、定尺という考え方はございませんが、後述する金具ピッチとの兼ね合いを考えますと、塩ビ管同様に4000mmで設計されることをお勧めします。
また、運送や現地での取り回し等を考慮し最大でも4500mm以下となるような設計をお願いします。
③-A2-2-2.加工管仕様について（展開切板からの溶接仕上げ）
高気密ステンレス排水管の曲管部は、仕様上エビ折れ形状となります。曲げ半径につきましてはセンターピースの大きさによって変化させています。
最少曲げ半径につきましては管径により違いますが、円周方向の溶接線同士のクリアランスが5mm以上取れる形状であれば製作可能です。
また、センターピースを除いたL型の管も製作できますが、この場合は排水工指針上、清掃用の蓋が必要とされています。その場合、コスト上の観点から蓋はフランジタイプをお勧めします。基本的には曲部の溶接線同士が重ならず、曲部での径の変化がなく、二次元上にて表現できる形状であれば対応可能です。2次元では表現できない管（特に合流管や2箇所以上の曲部があるもの）については製作できない場合がありますので、事前にご相談下さい。
③-A2-2-3.接続部について

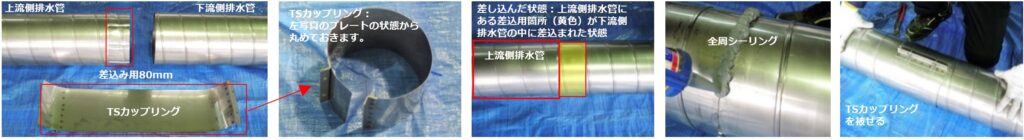

管同士の接続は下流側を80mm伸ばし、差込用の"つぶし"を作成、施工時に差込後、シーリングし「TSカップリング」を被せる仕様です。
③-A2-2-4.取付金具について
取付金具の使用ピッチは2000mm以下とさせて頂いております。
また、高気密ステンレス排水管は1本の管につき、原則2か所以上の支持をお願いしております。
(上流・下流部の管がどちらも２箇所以上にて支持されている場合の間にある管や、排水桝等にボルト固定されている場合は取付金具1か所でも可能)
形状・材質としましては、ステンレス製でありながらコストダウンが図れる高気密ステンレス排水管専用品がありますが、縦引き専用かつH=350以下10mm刻みでのラインナップとなっておりますので、使用は下部工に限られるケースが多いのが現状です。
横引き部や、H=350を超えるケースでは、コスト面の観点から他管種と同じくSS400の溶融亜鉛メッキ仕様を標準とさせて頂いております。
また全ての取付金具の円周内面には管のズレ防止と異種金属接触腐食が起こらない様、絶縁ゴムを貼り付けております。
局部的に高負荷のかかる金具（Ｕボルトを使用するタイプ等）は凹みの懸念がある為、使用を避けて下さい。
③-A2-2-5.粗度係数について
ステンレス鋼管の粗度係数は0.01ですが高気密ステンレス排水管は、SUS304の2B材を使用しております。（2Bとは冷間圧延にて表面に鈍い光沢を出した材料です＝スキンパス）また、スパイラル形状である直管は外面には凹凸がありますが、内面は平滑に仕上がっております。曲管部は内外面共に平滑です。
③-A2-2-6.フレキシブルチューブ接続について
主に下記の3パターンでの接続となります。
近年では確実な取付の為、①もしくは②の‘さや管’有り仕様が増えています。ただし排水管の工場製作時に溶接で取り付ける必要があります。
位置や向き等が未決で現場合わせの場合は③となります。現場合わせでさや管（ネジ切付）仕様とする場合は‘あとからフレキ／その他事例の「TSあとからフレキ」を用いネジ切付さや管で確実に固定する方法があります。
③-A2-2-7.熱膨張係数について
SUS304の熱膨張率について（比較として炭素鋼管、硬質塩化ビニル管）
| 熱膨張率係数（10-6㎜/℃） | 17.3 | 70 | 11.6 |
③-A2-2-8.あと施工アンカーについて（取付金具用）
あと施工アンカーについて
スリーブ打ち込み式
当社では通常、サンコーテクノ社製「ボルトアンカー」を使用
品番 |
D |
L |
ℓ1 |
ℓ2 |
埋込長さ |
||||
BA-1080D(めっき) |
45 |
||||||||
BA-1210D(めっき) |

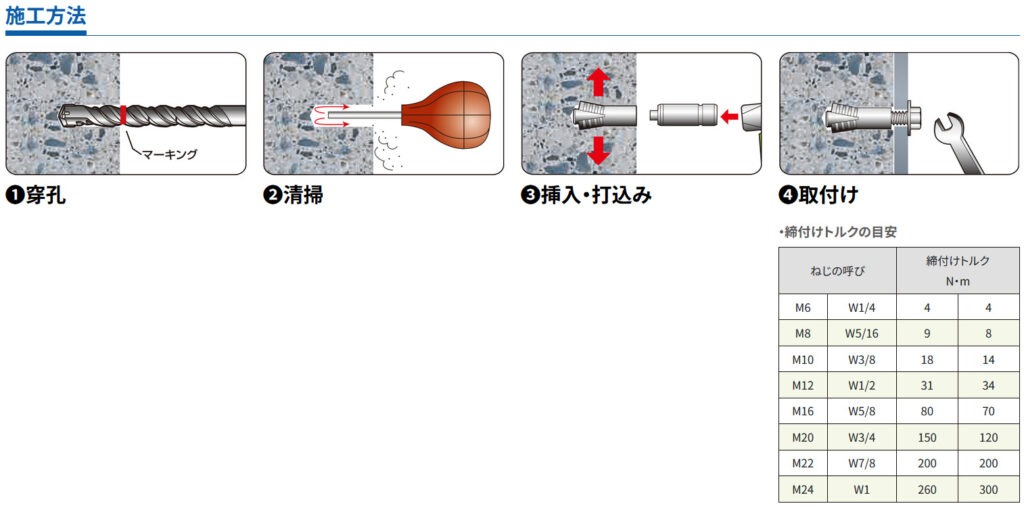

本体打ち込み式（めねじアンカー）
当社では通常、サンコーテクノ社製「グリップアンカー」を使用
品番 |
D |
L |
ℓ |
埋込長さ |
|||
GA-10MD(めっき) |
|||||||
GA-12MD(めっき) |
③-A2-3. 「高気密ステンレス排水管」
（TS-PIPE）他管種比較表
※Φ200（他管種は200A)の比較になります。通常は大口径になると割安に、小口径になると割高に、スパイラル直管比率が高くなると割安になります。 排水管の形状や現場状況、環境により異なります。
※排水桝含め別途現場毎に試算致します。お気軽にお申し付けください。
| 高気密ステンレス排水管 | 硬質塩化ビニル管(VP管) | 配管用炭素鋼鋼管(SGP管) | |||||||
| φ200 200A での一例 |  |
 |
 |
||||||
| 材質 | ステンレス(SUS304) | 硬質塩化ビニル | 炭素鋼(SS400) 溶融亜鉛メッキ(HDZ55) | ||||||
| 重量 | ・スパイラル直管 3.0kg/m （t=0.5※ハゼ部t=2.0mm) ・加工管6.0kg/m(t=1.2mm) | 10.1kg/m(t=10.3mm) | 30.1kg/m(t=5.8mm) | ||||||
| 特徴 | スパイラル直管は厚さ0.5mmの薄板をスパイラル状に成形しているため、薄型・軽量ながら高強度な製品である。加工管は厚さ1.2mmの板で成形し、排水時の水の圧力に耐える構造としている。 | JISの規格があり、汎用品のため入手が容易である。熱可塑性樹脂を使用しているため錆の問題はないが高温での物性低下、低温でのもろさに注意。 | JISの規格があり、汎用品のため入手が容易である。寒冷地等、VP管の使用が難しい条件の場合に多く用いられる。 | ||||||
| 施工性 | 非常に軽量であるため、施工性に優れる。 | 〇 | 軽量であり、重機等の使用は必要としない。 | 〇 | 他の管種に比較して重量があり、配管にクレーンが必要である。接合フランジ等の加工がコストアップの要因となる。 | △ | |||
| 維持管理 | 内面が平坦なため、土砂等の堆積が生じにくい。ステンレスは非常に安定した金属であり、凍結防止剤、融雪剤に対する耐性も優れている。ただしスパイラル直管は凹みに注意が必要。 | 〇 | 曲管は直管に熱をかけて成型する為、Rの外側の肉厚が薄くなり、強度の低下が起こる。また応力が残留し、曲げ戻しが発生する事がある。経年で紫外線等による劣化が進むと、管の反りや強度低下による割れ等、本来の性能、形状を維持できない場合がある。また清掃時の高圧水洗浄で破損した例もあり、維持管理上の理由で他管種が採用されるケースもある。 | △ | 曲管は直管に熱をかけて成型する為、Rの外側の肉厚が薄くなる。 高圧水洗浄に対して問題がない。 土砂の流下によって内面の亜鉛メッキが削り取られた場合、寒冷地では凍結防止剤、融雪剤による腐食が急速に進行する事がある。このような場合、外観からは問題を把握し難い。 | 〇 | |||
| 耐候性 | ステンレスは不動態皮膜を形成し、これにより内部の鉄を酸化から守るため錆の発生を抑制する。 | 〇 | 紫外線による延性の劣化、寒冷地における低温脆性の問題がある。これらにより管が脆くなると強度が極端に劣化する。 | △ | 基本的に耐候性に優れるが、上記のように亜鉛めっきが削り取られた場合には腐食が発生する。 | 〇 | |||
| 外観 | 仕様上、曲管がエビ折れ形状になるが、SUS304材に統一された外観は良好である。ただし鉄が飛散する場所では表面が赤くなる「もらいさび」が発生する事もあり、使用環境による外観のばらつきがある。(ただしSUS304材の腐食の内部への進行は極めて遅い為、排水機能の保持期間自体への影響は少ない) | 〇 | 暴露状況では薄い青味と光沢のある期間は短く、紫外線による劣化で表面の粗化が進行し、白色や茶褐色に変色する。 | △ | 溶融亜鉛めっきが施された外観は初期は銀色で、経年により表面が白くなる。初期～中期にかけては概ね良好であるが、長期経年では溶出によりめっき層が貫通され、急激に腐食が進行する。また排水による内部腐食が進行すると管端から赤錆が発生するので、凍結防止剤等の使用環境によるばらつきが大きい。 | 〇 | |||
| コスト: 高気密ステンレス排水管材料費を100とし表記 | 初期費用: 材料 100＋施工費 （歩掛）13＝113 100年後のLCC: 耐用年数50年 2回交換 226 初期費用＋交換費用=339 | イニシャル コスト | 〇 | 初期費用: 材料 77＋施工費 （歩掛）13＝90 100年後のLCC: 耐用年数25年 4回交換 360 初期費用＋交換費用=450 | イニシャル コスト | ◎ | 初期費用: 材料125＋施工費 （歩掛）20＝145 100年後のLCC: 耐用年数50年 2回交換 290 初期費用＋交換費用=435 | イニシャル コスト | △ |
| ライフサイクルコスト | ◎ | ライフサイクルコスト | △ | ライフサイクルコスト | △ | ||||
| まとめ | 安定した性質をもつステンレスであり、長期間の使用に耐えられる。 | 〇 | 汎用性が高く低コストで入手できる材料であるが維持管理、耐候性の面で他管種に劣る。 | △ | 汎用性が高く強度も優れ、どこでも入手できる材料であるが施工性、経済性の面で高気密ステンレス排水管に劣る。 | △ | |||
③-A2-4. 「高気密ステンレス排水管（TS-PIPE)」と
他管種との仕様比較
「高気密ステンレス排水管」「VP（硬質塩化ビニル）管」「SGP（配管用炭素鋼鋼）管」
サイズ、質量一覧
| 呼び方 | 種類 | 外径 （mm） | 厚さ （mm） | 質量 （kg/m） | |
| φ100 | 高気密ステンレス 排水管(TS-PIPE) | スパイラル直管 | 102.0 | 0.5(ハゼ部 2.0) | 1.5 |
| 加工管 | 102.0 | 1.0 | 2.6 | ||
| 100A | VP（硬質塩化ビニル）管 | 114.0 | 6.6 | 3.4 | |
| SGP（配管用炭素鋼鋼）管 | 114.3 | 4.5 | 12.2 | ||
| φ125 | 高気密ステンレス 排水管(TS-PIPE) | スパイラル直管 | 127.0 | 0.5(ハゼ部 2.0) | 1.9 |
| 加工管 | 127.0 | 1.0 | 3.8 | ||
| 125A | VP（硬質塩化ビニル）管 | 140.0 | 7.0 | 4.5 | |
| SGP（配管用炭素鋼鋼）管 | 139.8 | 4.5 | 15.0 | ||
| φ150 | 高気密ステンレス 排水管(TS-PIPE) | スパイラル直管 | 152.0 | 0.5(ハゼ部 2.0) | 2.3 |
| 加工管 | 152.0 | 1.2 | 4.6 | ||
| 150A | VP（硬質塩化ビニル）管 | 165.0 | 8.9 | 6.7 | |
| SGP（配管用炭素鋼鋼）管 | 165.2 | 5.0 | 19.8 | ||
| φ200 | 高気密ステンレス 排水管(TS-PIPE) | スパイラル直管 | 202.0 | 0.5(ハゼ部 2.0) | 3.0 |
| 加工管 | 202.0 | 1.2 | 6.0 | ||
| 200A | VP（硬質塩化ビニル）管 | 216.0 | 10.3 | 10.1 | |
| SGP（配管用炭素鋼鋼）管 | 216.3 | 5.8 | 30.1 | ||
| φ250 | 高気密ステンレス 排水管(TS-PIPE) | スパイラル直管 | 252.0 | 0.6(ハゼ部 2.4) | 4.5 |
| 加工管 | 252.0 | 1.2 | 7.6 | ||
| 250A | VP（硬質塩化ビニル）管 | 267.0 | 12.7 | 15.5 | |
| SGP（配管用炭素鋼鋼）管 | 267.4 | 6.6 | 42.4 | ||
| φ300 | 高気密ステンレス 排水管(TS-PIPE) | スパイラル直管 | 302.0 | 0.6(ハゼ部 2.4) | 5.4 |
| 加工管 | 302.0 | 1.2 | 9.1 | ||
| 300A | VP（硬質塩化ビニル）管 | 318.0 | 15.1 | 22.0 | |
| SGP（配管用炭素鋼鋼）管 | 318.5 | 6.9 | 53.0 | ||
参考：φ100未満時SUS管について
高気密ステンレス排水管はφ100（外径φ102）からが定番となります。
排水桝に使用する場合等、φ100未満ステンレス管の提案を行う場合はSUS一般管を使用します。下記に弊社で提案の規格を表記します。
※特にご指定が無い場合はt=2.0mmを提案しております。
| 呼び径 | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 90A |
| 外径（mm） | 27.2 | 34 | 42.7 | 48.6 | 60.5 | 76.3 | 89.1 | 101.6 |
| 厚さ（mm） | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 質量（kg/m） | 1.3 | 1.6 | 2.0 | 2.3 | 2.9 | 3.7 | 4.3 | 5.0 |
参考：φ100未満時SUS管について
高気密ステンレス排水管はφ100（外径φ102）からが定番となります。
排水桝に使用する場合等、φ100未満ステンレス管の提案を行う場合はSUS一般管を使用します。下記に弊社で提案の規格を表記します。
※特にご指定が無い場合はt=2.0mmを提案しております。
「高気密ステンレス排水管」と「一般ステンレス鋼管」比較
| 高気密ステンレス排水管 | （一般）ステンレス管 | ||
|---|---|---|---|
| スパイラル直管仕様 | 加工管仕様 | 配管用ステンレス鋼管（SUS-TP） | |
| φ100 ※TP管100A |
外径φ102 t=0.5 （ハゼ部t=2.0) 1.5kg/m |
外径φ102 t=1.0 2.6kg/m |
外径φ114.3 Sch10S t=3.0 8.32kg/m Sch20S t=4.0 11.0kg/m |
| φ150 ※TP管150A |
外径φ152 t=0.5 （ハゼ部t=2.0) 2.3kg/m |
外径φ152 t=1.2 4.6kg/m |
外径φ165.2 Sch10S t=3.4 13.7kg/m Sch20S t=5.0 20.0kg/m |
| φ200 ※TP管200A |
外径φ202 t=0.5 （ハゼ部t=2.0) 3.0kg/m |
外径φ202 t=1.2 6.0kg/m |
外径φ216.3 Sch10S t=4.0 21.2kg/m Sch20S t=6.5 34.0kg/m |
| φ250 ※TP管250A |
外径φ252 t=0.6 （ハゼ部t=2.4) 4.5kg/m |
外径φ252 t=1.2 7.6kg/m |
外径φ267.4 Sch10S t=4.0 26.2kg/m Sch20S t=6.5 42.2kg/m |
| φ300 ※TP管300A |
外径φ302 t=0.6 （ハゼ部t=2.4) 5.4kg/m |
外径φ302 t=1.2 9.1kg/m |
外径φ318.5 Sch10S t=4.5 35.2kg/m Sch20S t=6.5 50.5kg/m |
| 重量 | 非常に軽い | 軽い | 重い |
| 価格 | 非常に低コスト |
比較的低コスト ※形状により異なります |
ー |
|
大口径ほど、より割安に ※小口径の場合、割高になる場合があります |
ー | ||
| 曲管等、 加工物の製作 |
直管のみ製作可（曲管不可） |
加工性が良く様々な形状で 製作がしやすい |
可能だが高価になりやすい |
| 接続 |
差込み式(差し込み後、シール＋TSカップリング） ※シンプルで低コスト |
可撓継手やフランジを用いる | |
| 注意事項 （凹み） |
薄型の為、TP管と比較すると凹みに注意必要 | 肉厚があり凹みに対し問題無し | |
| 用途 | 橋梁添架専用 | 汎用性が高い | |
③-A2-5. 参考：排水管設置歩掛について
「高気密ステンレス排水管」と「一般ステンレス鋼管」比較
排水管流水延長 100m / コンクリートアンカー100箇所
愛知県にて設置と仮定の場合
・高気密ステンレス排水管/VP管 設置歩掛
50,430円/10m×10倍＝504,300円・・・①
・コンクリートアンカー 設置歩掛
151,290円/100本×1倍=151,290円 ・・・②
・SGP管 設置歩掛
91,940円/10m×10倍＝919,400円・・・③
高気密ステンレス排水管/VP管 アンカー削孔含む
①＋②＝655,590円
SGP管 アンカー削孔含む
③＋②＝1,070,690円
高気密ステンレス排水管およびVP管 排水管設置歩掛
| 排水管設置歩掛 10ｍ当り | 単位 | 愛知県労務単価 （2025年度） | 金額 | |
| 世話役 | 0.3 | 人 | 30,900 | 9,270 |
| 特殊作業員 | 0.9 | 人 | 29,200 | 26,280 |
| 普通作業員 | 0.6 | 人 | 24,800 | 14,880 |
| 計 | 50,430 |
コンクリートアンカー設置歩掛
| コンクリートアンカー 設置歩掛 100本当り | 単位 | 愛知県労務単価 （2025年度） | 金額 | |
| 世話役 | 0.9 | 人 | 30,900 | 27,810 |
| 特殊作業員 | 2.7 | 〃 | 29,200 | 78,840 |
| 普通作業員 | 1.8 | 〃 | 24,800 | 44,640 |
| アンカー材料費※ ※仮に350円とする | 100 | 本 | 350 | 35,000 |
| 小計 | 186,290 | |||
| 諸雑費率 | 2 | % | 3,726 | |
| (※材料費除く)計 | 151,290 |
SGP管 排水管設置歩掛
| 排水管設置歩掛 10ｍ当り | 単位 | 愛知県労務単価 （2025年度） | 金額 | |
| 世話役 | 0.4 | 人 | 30,900 | 12,360 |
| 特殊作業員 | 1.1 | 人 | 29,200 | 32,120 |
| 普通作業員 | 0.7 | 人 | 24,800 | 17,360 |
| トラッククレーン運転 | 0.7 | 日 | 43,000 | 30,100 |
| 計 | 91,940 |
参考：日当り作業量
| 作業名 | 作業日当り標準作業量 |
| コンクリートアンカーボルト設置 | 56本/日 |
| 排水管設置（VP管） | 17m/日 |
| 排水管設置（鋼管） | 13ｍ/日 |
・排水管設置歩掛/日当り作業量…国交省土木工事標準積算基準書より
・労務単価…公共工事設計労務単価（令和7年3月より適用する）より
※管理費、諸経費、法定福利費等は含んでおりません。
※あくまで参考となります。
当社では作図や設計協力などを個別サポートしています。
お気軽にご相談ください。
③-A3. おすすめ環境
- 寒冷地、塩害地等の厳しい環境
- 交通量の多い箇所（規制や高車使用が困難）
- 跨線橋、跨道橋、河川上、ハイピア等、維持管理の困難な環境
※試算、比較表、ご提案書等を作成します。お気軽にお問い合わせください。

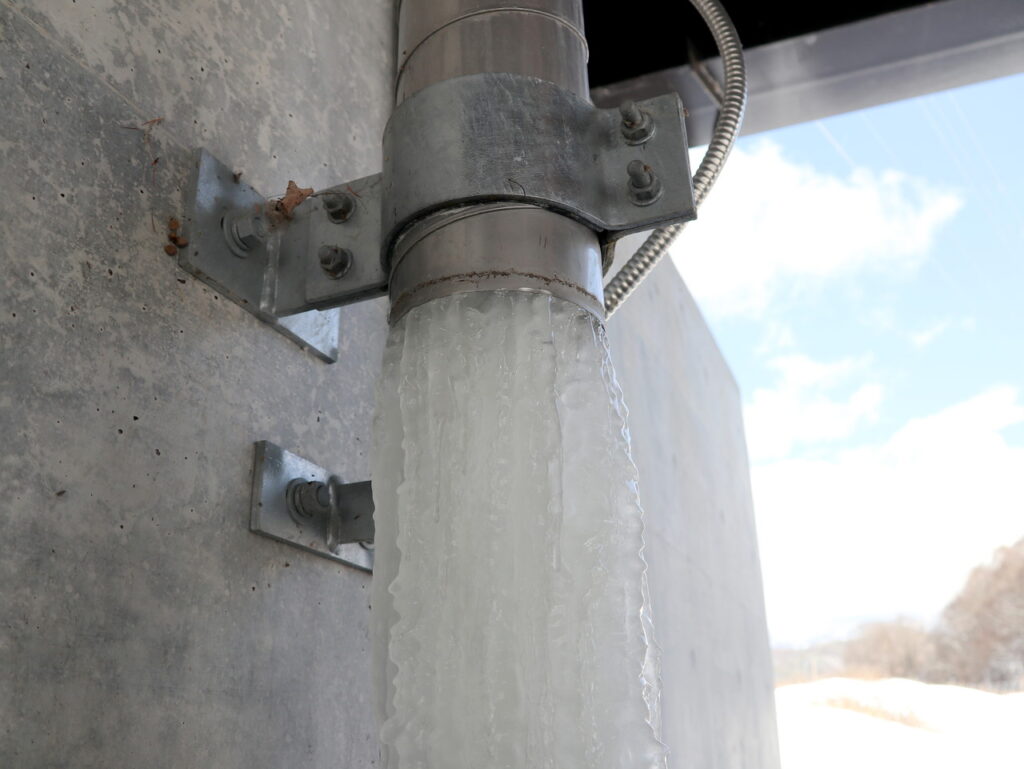

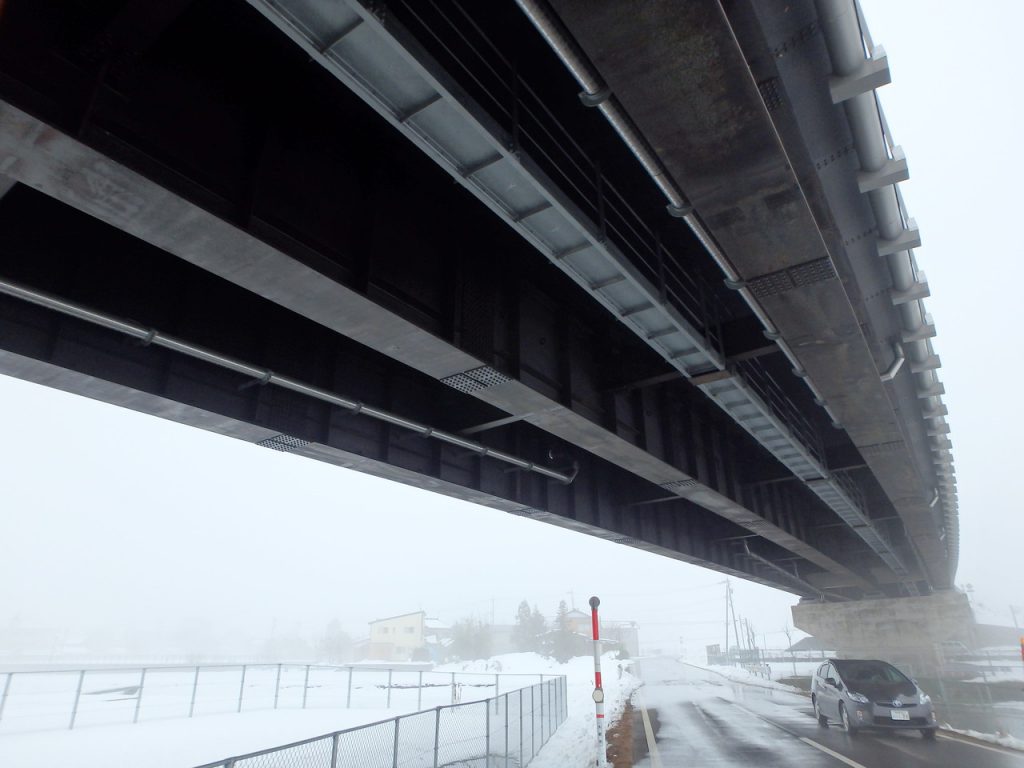

寒冷地
上記例の現場写真 福井県 近畿地方整備局 福井河川国道事務所
フリーキーワード：永平寺大野道路 中津川高架橋（鋼/PC）

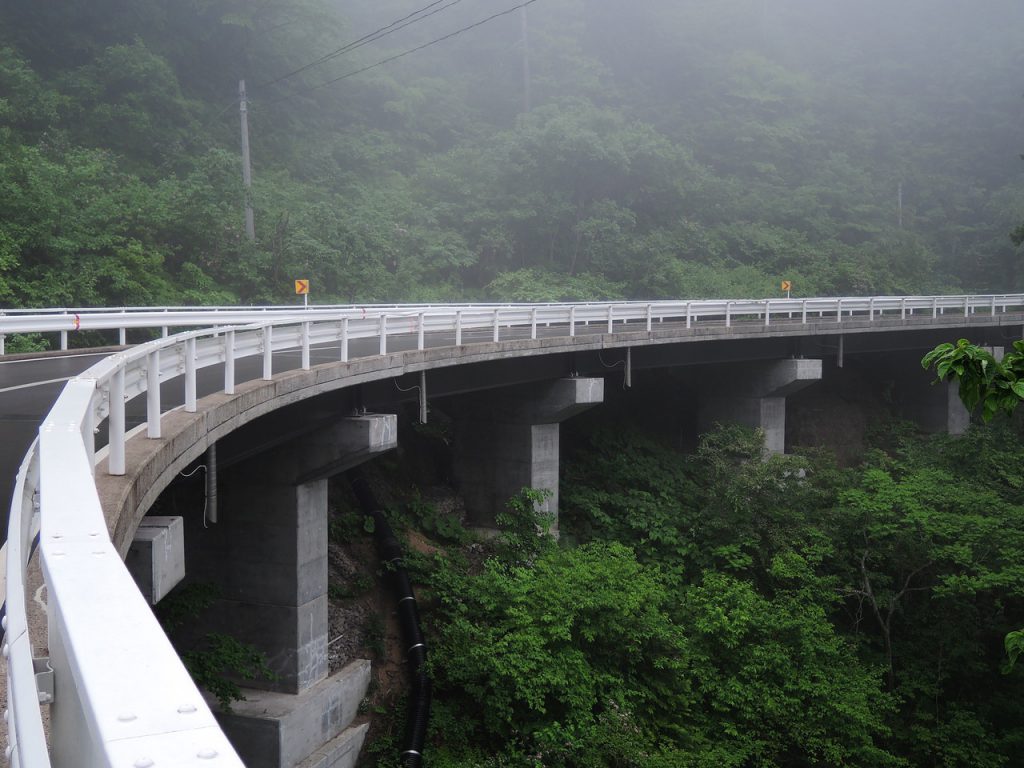

上記例の現場写真 青森県 東青地域県民局
フリーキーワード：第一梹榔橋
上記例の現場写真 長野県 諏訪建設事務所
フリーキーワード：滝の湯川橋

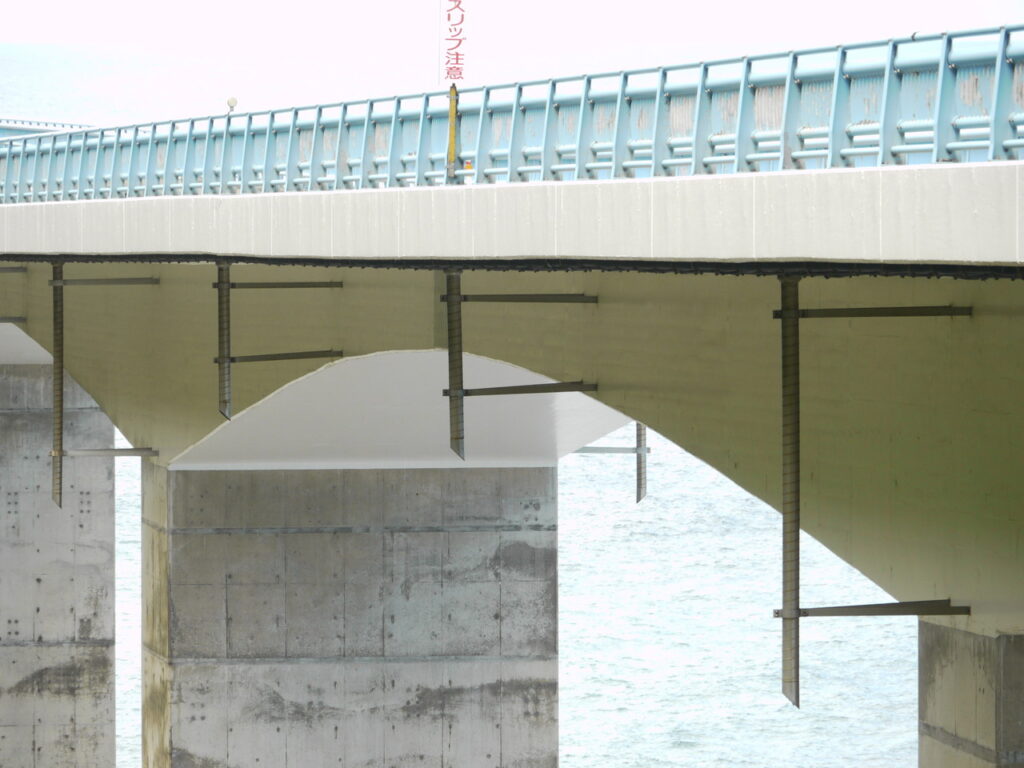

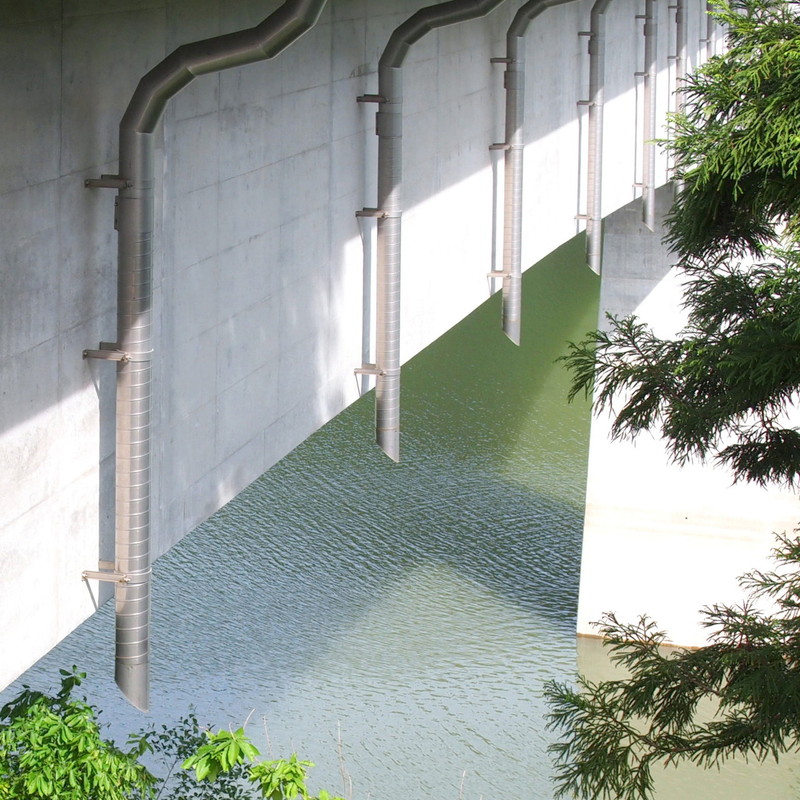

河川 / 池 / 湖 / 海上

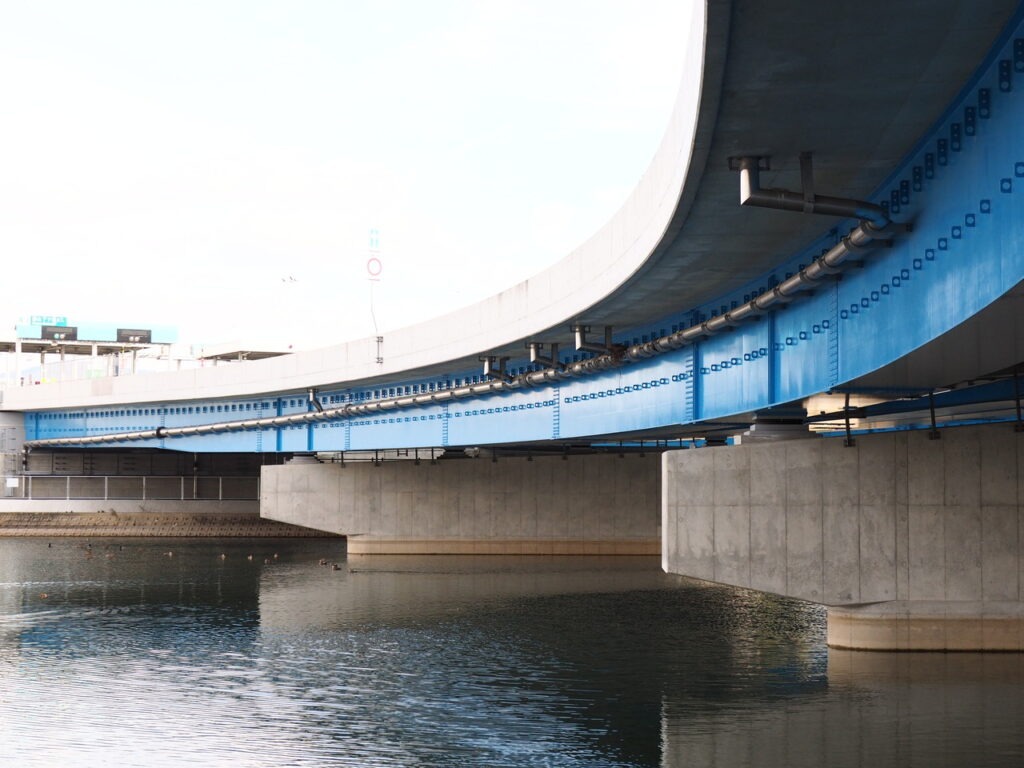

上記例の現場写真 奈良県 西日本高速道路株式会社
フリーキーワード：西名阪自動車道 佐保川橋
上記例の現場写真 群馬県 渋川土木事務所
フリーキーワード：大輪川橋
上記例の現場写真 富山県 北陸地方整備局 富山河川国道事務所
フリーキーワード：雄峰大橋

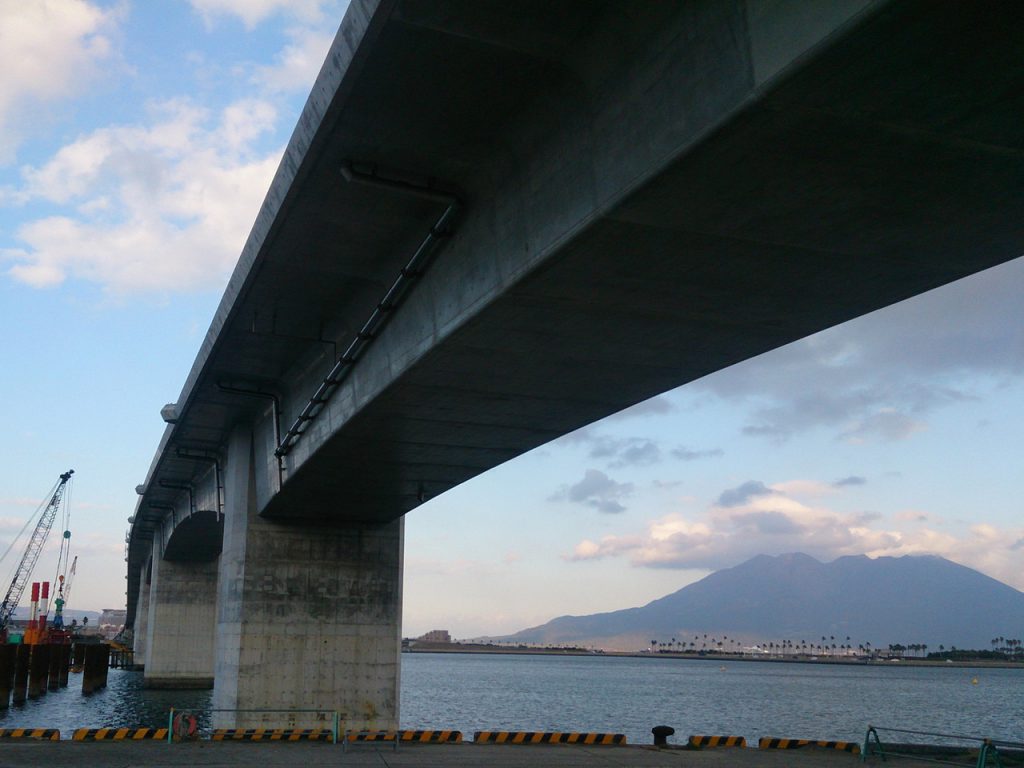

上記例の現場写真 鹿児島県 九州地方整備局 鹿児島港湾・空港整備事務所
フリーキーワード：黎明みなと橋
上記例の現場写真 新潟県 北陸地方整備局 高田河川国道事務所
フリーキーワード：子不知高架橋
上記例の現場写真 岐阜県 中部地方整備局 横山ダム工事事務所
フリーキーワード：横山ダム 新横山橋

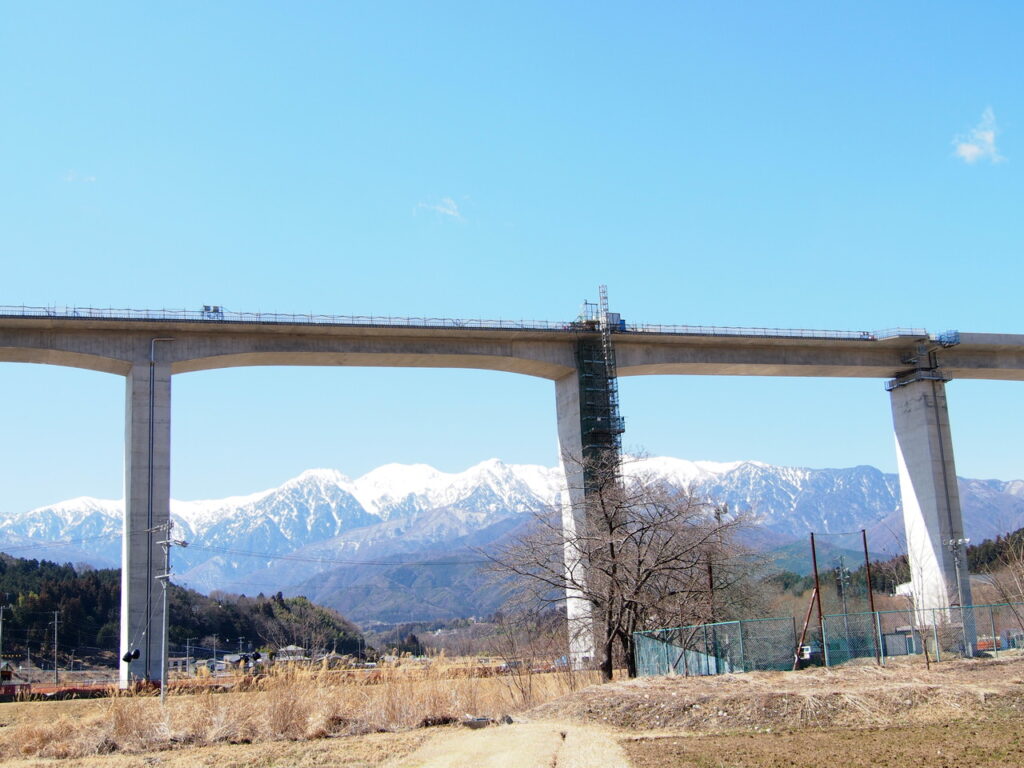

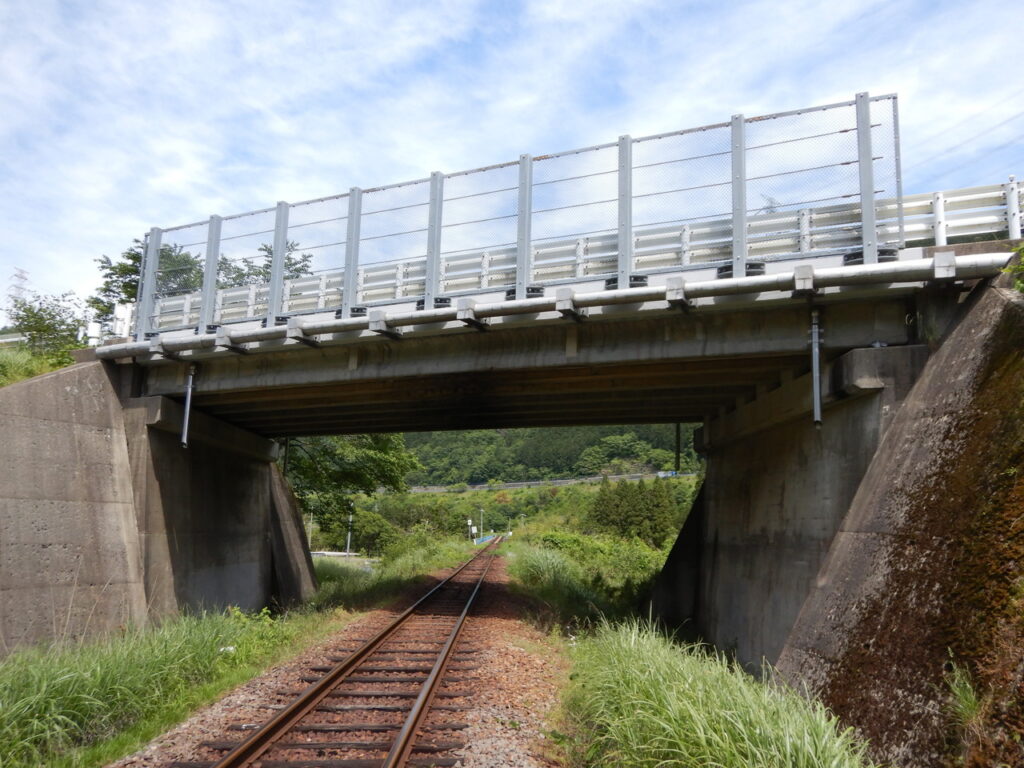

跨道橋 / 跨線橋 / ハイピア

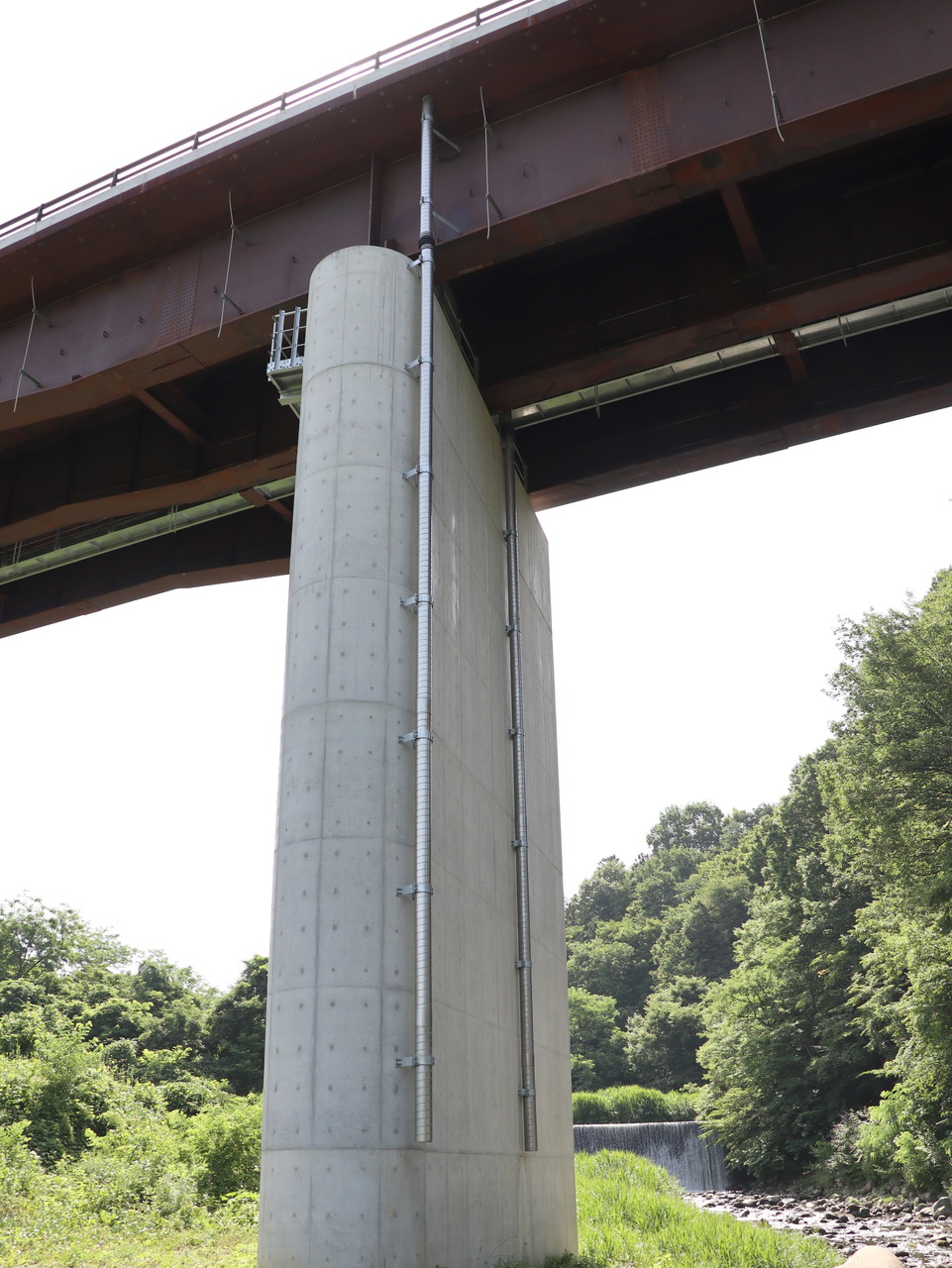

上記例の現場写真 長野県 中部地方整備局 飯田国道事務所
フリーキーワード：伊南BP 下街道跨道橋
上記例の現場写真 岐阜県 中部地方整備局 岐阜国道事務所
フリーキーワード：半在跨線橋
上記例の現場写真 長野県 中部地方整備局 飯田国道事務所
フリーキーワード：伊南BP 4号橋
当社では作図や設計協力などを個別サポートしています。
お気軽にご相談ください。
③-A4. TS「ステンレス排水装置」
（高気密ステンレス排水管、TSステンレス排水桝）
実績表、現場写真
実績表（一部写真有り）PDFをダウンロード
下記ボタンをクリックでTSステンレス排水装置 実績表 PDFがダウンロードできます。
都道府県毎 実績表
※都道府県の実績表は、その都道府県内に納品された発注者（国、県、市町村等）すべてを含みます。
国土交通省 各管内 実績表
③-A4-1. 「高気密ステンレス排水管」
「TSステンレス排水桝」実績
実際の現場住所による振り分けの為、発注者様の都道府県と異なる場合があります。
また、その他理由により実数と異なる場合があります。
※令和8（2026）年6月末までの実績
| 全国 | 国交省 | 県市町村その他 | |
|---|---|---|---|
| 実績件数 | 3,677 | 659 | 3,018 |
サブサイト 「製品/設置写真 検索サイト」で
各地の現場写真をご覧いただけます。
・フリーキーワードで市町村名での検索も可能。
・製品別、経過年数等、様々な組み合わせでの検索も可能。

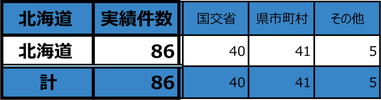

③-A4-1-a. 北海道 実績
| 北海道 | 実績件数 | 国交省 | 県市町村その他 |
|---|---|---|---|
| 北海道 | 86 | 40 | 46 |
| 計 | 86 | 40 | 46 |
実績写真を見る
製品/設置写真 検索サイトへ
③-A4-1-b. 東北 実績
| 東北地方 | 実績件数 | 国交省 | 県市町村その他 |
|---|---|---|---|
| 青森県 | 165 | 4 | 161 |
| 岩手県 | 54 | 4 | 50 |
| 宮城県 | 47 | 4 | 43 |
| 秋田県 | 82 | 14 | 68 |
| 山形県 | 68 | 5 | 63 |
| 福島県 | 80 | 18 | 62 |
| 計 | 496 | 49 | 447 |
実績写真を見る
製品/設置写真 検索サイトへ
③-A4-1-c. 関東 実績
| 関東地方 | 実績件数 | 国交省 | 県市町村その他 |
|---|---|---|---|
| 茨城県 | 77 | 36 | 41 |
| 栃木県 | 40 | 4 | 36 |
| 群馬県 | 87 | 3 | 84 |
| 埼玉県 | 65 | 4 | 61 |
| 千葉県 | 49 | 6 | 43 |
| 東京都 | 56 | 16 | 40 |
| 神奈川県 | 29 | 3 | 26 |
| 山梨県 | 48 | 3 | 45 |
| 計 | 451 | 75 | 376 |
実績写真を見る
製品/設置写真 検索サイトへ
③-A4-1-d. 中部 実績
| 中部地方 | 実績件数 | 国交省 | 県市町村その他 |
|---|---|---|---|
| 長野県 | 736 | 152 | 584 |
| 新潟県 | 93 | 12 | 81 |
| 富山県 | 57 | 6 | 51 |
| 石川県 | 23 | 1 | 22 |
| 岐阜県 | 151 | 44 | 107 |
| 静岡県 | 140 | 19 | 121 |
| 愛知県 | 140 | 17 | 123 |
| 福井県 | 138 | 67 | 71 |
| 計 | 1,478 | 318 | 1,160 |
実績写真を見る
製品/設置写真 検索サイトへ
③-A4-1-e. 近畿 実績
| 近畿地方 | 実績件数 | 国交省 | 県市町村その他 |
|---|---|---|---|
| 三重県 | 179 | 66 | 113 |
| 滋賀県 | 67 | 17 | 50 |
| 京都府 | 61 | 13 | 48 |
| 大阪府 | 57 | 4 | 53 |
| 兵庫県 | 156 | 24 | 132 |
| 奈良県 | 87 | 7 | 80 |
| 和歌山県 | 31 | 7 | 24 |
| 計 | 638 | 138 | 500 |
実績写真を見る
製品/設置写真 検索サイトへ
③-A4-1-f. 中国 実績
| 中国地方 | 実績件数 | 国交省 | 県市町村その他 |
|---|---|---|---|
| 鳥取県 | 24 | 7 | 17 |
| 島根県 | 19 | 1 | 18 |
| 岡山県 | 16 | 2 | 14 |
| 広島県 | 52 | 0 | 52 |
| 山口県 | 40 | 2 | 38 |
| 計 | 151 | 12 | 139 |
実績写真を見る
製品/設置写真 検索サイトへ
③-A4-1-g. 四国 実績
| 四国地方 | 実績件数 | 国交省 | 県市町村その他 |
|---|---|---|---|
| 徳島県 | 27 | 1 | 26 |
| 香川県 | 35 | 5 | 30 |
| 愛媛県 | 71 | 4 | 67 |
| 高知県 | 41 | 4 | 37 |
| 計 | 174 | 14 | 160 |
実績写真を見る
製品/設置写真 検索サイトへ
③-A4-1-h. 九州 実績
| 九州地方 | 実績件数 | 国交省 | 県市町村その他 |
|---|---|---|---|
| 福岡県 | 54 | 4 | 50 |
| 佐賀県 | 18 | 2 | 16 |
| 長崎県 | 22 | 1 | 21 |
| 熊本県 | 26 | 3 | 23 |
| 大分県 | 12 | 0 | 12 |
| 宮崎県 | 32 | 2 | 30 |
| 鹿児島県 | 32 | 1 | 31 |
| 沖縄県 | 7 | 0 | 7 |
| 計 | 203 | 13 | 190 |
実績写真を見る
製品/設置写真 検索サイトへ

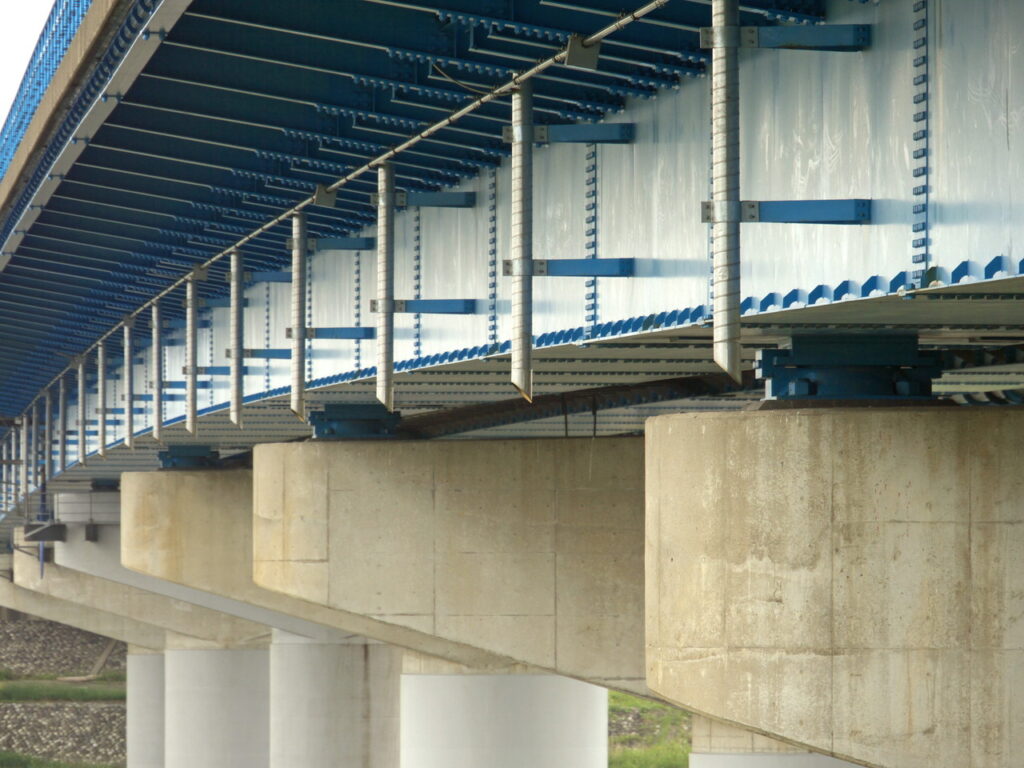

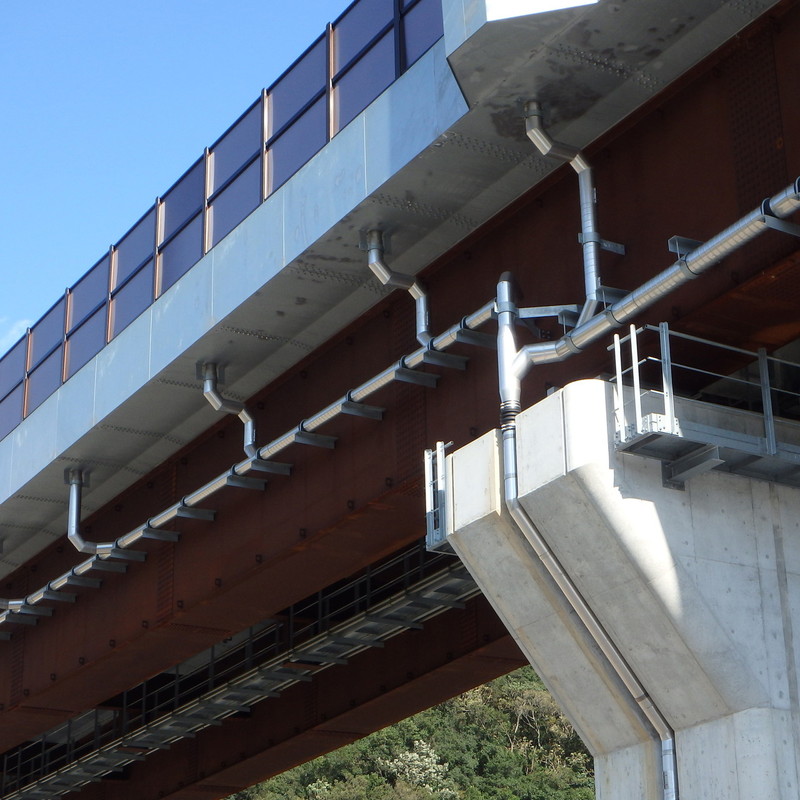

③-A4-1-i. 各地域 現場設置写真
上記例の現場写真
フリーキーワード：大河原大橋
上記例の現場写真
フリーキーワード：金井陸橋
上記例の現場写真
フリーキーワード：新里川橋
上記例の現場写真
フリーキーワード：南山中1号橋
上記例の現場写真
フリーキーワード：千成橋
上記例の現場写真
フリーキーワード：上室川橋
上記例の現場写真
フリーキーワード：黎明みなと橋
③-A4-2 参考 メッシュ平均値図
排水管材料にとって問題になる紫外線、気温（寒さ、融雪剤）、積雪（凍結、融雪剤）に関連するデータを抜粋
平年値を使って1kmメッシュで推定した平年値を、色の違いで図示したものです。
※気象庁HPより引用
当社では作図や設計協力などを個別サポートしています。
お気軽にご相談ください。
③-A5. 各種現場写真はこちら
サブサイト [ 製品/設置写真 検索サイト ] て様々な事例をご覧頂けます
※都道府県、経過年数等と組み合わせての検索も可能です
項目を組み合わせての検索事例
下記のいずれかより組合せ検索が可能です
比較的シンプルに組合せ検索できますが、選択範囲に制限があります
あらゆる組合せで検索できますが、複雑となります
※組合せ合わせの内容によっては正しく検索・表示が出来ない場がありますことご了承願います
③-A5-2. スパイラル直管がある新設橋
S04-3a. スパイラル直管 を選択してください
＋
C.01 新設工事 を選択してください
S04-3a. スパイラル直管
and C.01 新設工事
