①-B: 主にプレテンホロー
（スラブ橋）角管仕様 ご提案例

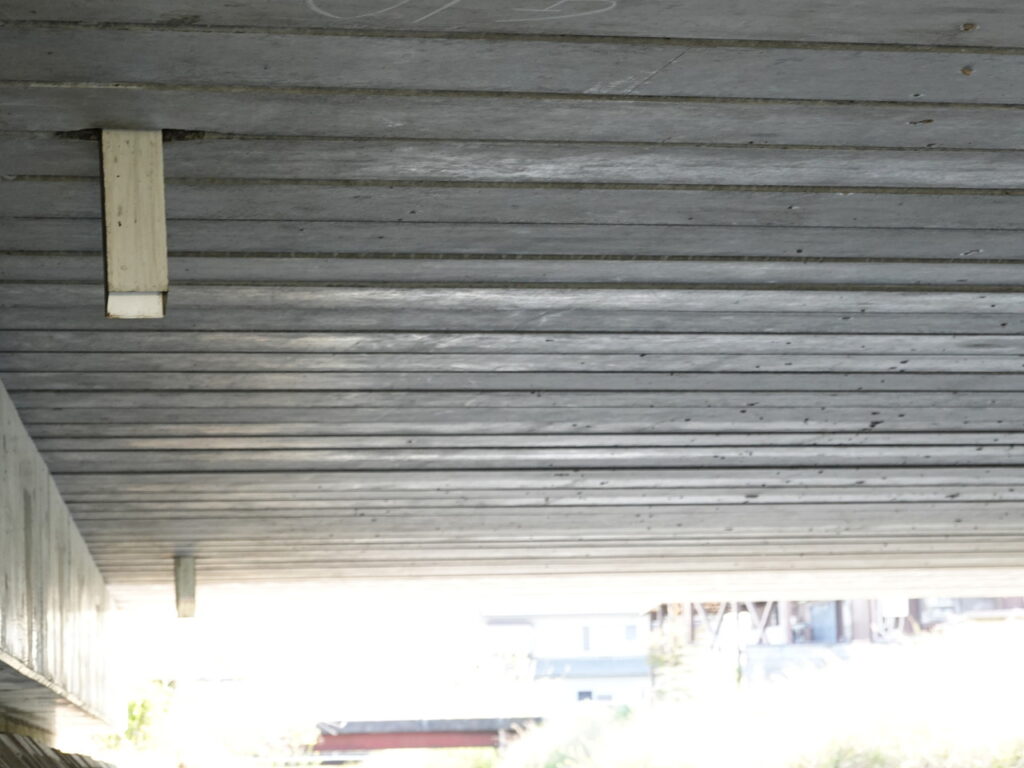

プレテンホロー（スラブ橋）向け
→ 新設・補修問わず各種ご提案可能
※プレテンホロー桁に関わらず、角管をご検討の際は先ず当ページをご覧下さい。
目 次
- ①-B1.地覆部 横引（貫通）管製品事例
- ①-B1-1. TSDR-YD/SSDシリーズ♯地覆 ♯横引ドレーン
- ①-B1-2. 可動式目皿、掃除蓋（工具不要）現場接続の例
- ①-B1-2-1.可動式目皿（工具不要仕様）一例
- ①-B1-2-2.可動式目皿＋掃除蓋（工具不要仕様）例①
- ①-B1-2-3.可動式目皿＋掃除蓋（工具不要仕様）例②
- ①-B1-2-4.可動式目皿＋掃除蓋（工具不要仕様）例③（+分離式）
- ①-B1-2-5.鉛直部掃除蓋（工具不要仕様）
- ①-B1-2-6.現場接続仕様例（鉛直部型枠一体型）
- ①-B1-2-7.現場接続（分離）仕様例①
- ①-B1-2-8.現場接続（分離）仕様例②
- ①-B1-2-9.現場接続（分離）仕様例③
- ①-B1-2-10.現場接続（分離）仕様例④
- ①-B1-2-11.現場接続（分離）仕様例⑤
- ①-B1-2-12.現場接続（分離）仕様例⑥
- ①-B1-2-13.現場接続（分離）仕様例⑦
- ①-B1-2-14.現場接続（分離）仕様例⑧
- ①-B1-2-15.現場接続（分離）仕様例⑨
- ①-B1-2-16.現場接続（分離）仕様例⑩
- ①-B1-2-17.現場接続（分離）仕様例⑪
- ①-B1-2-18.現場接続（分離）+角管接続例
- ①-B1-3. 地覆部 横引き管 形状例(各種組み合わせ可能）
- ①-B1-4. 地覆部 横引き管 設置パターン例
- ①-B1-5. 地覆部 横引き管 その他製作、設置例
- ①-B2. 間詰部・排水桝 仕様製品事例
- ①-B2-1.間詰部 製作、設置例
- ①-B2-1-1. 標準的な形状例
- ①-B2-1-2. T桁への使用例①
- ①-B2-1-3. T桁への使用例②
- ①-B2-1-4. グレーチング（輪荷重対応）例
- ①-B2-1-5. 縦（横）長管例
- ①-B2-1-6. 丸管で車道部はグレーチング仕様、歩道部は目皿仕様の例
- ①-B2-1-7. 枠の高さが低い（薄い）例
- ①-B2-1-8. 角管を斜めに取付した例
- ①-B2-1-9. クランク管の例
- ①-B2-1-10. 地覆内を横引きし間詰部への例
- ①-B2-1-11. 目皿・小型の例
- ①-B2-1-12. 天端（上端）箇所に桝枠が無く目皿のみの例
- ①-B2-1-13. 枠内にロート有りの目皿排水桝の例（ナオシマス以外の例）
- ①-B2-2.逆勾配対応 排水桝 例
- ①-B2-3.参考： φ（丸パイプ）/□（角パイプ）断面積比較
- ①-B2-1.間詰部 製作、設置例
- ①-B3.補修 排水桝 排水管製品事例
- ①-B4.補修 天板プレート一体型排水装置 事例
- ①-B5. 各種現場写真はこちら
S01-4. 地覆横引
or S08-2. スラブ橋桁間詰部関連
or S02-1. 天板-横向き
※目皿桝図面全般のページになります
POINT → 自由設計
角パイプの縦横比が自由に設定、製作可能です。
形状の自由度が高く目的に応じ製作可能です。
プレテンホロー(スラブ橋） 箇所別
ご覧頂きたい項目をクリックしてください

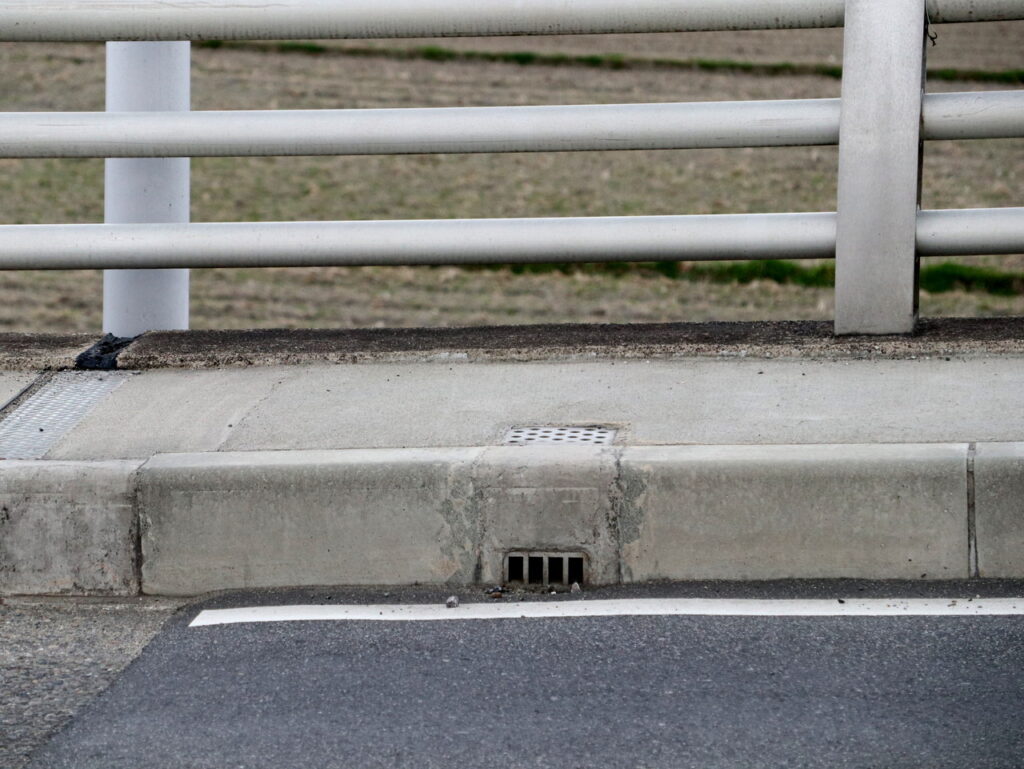

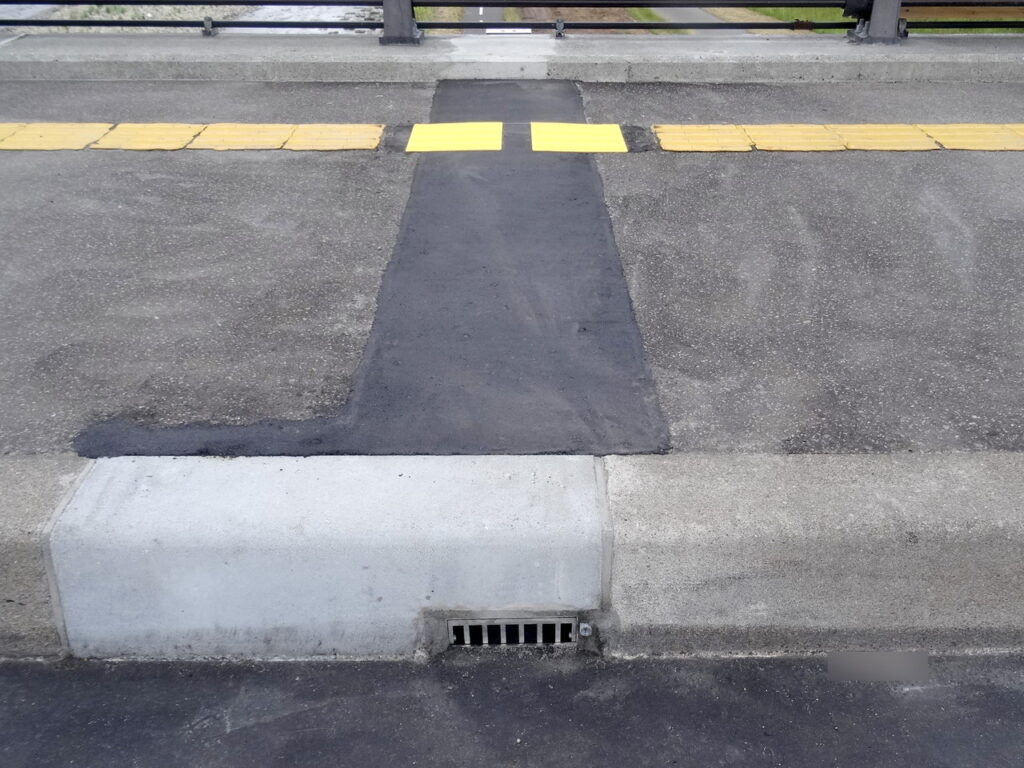

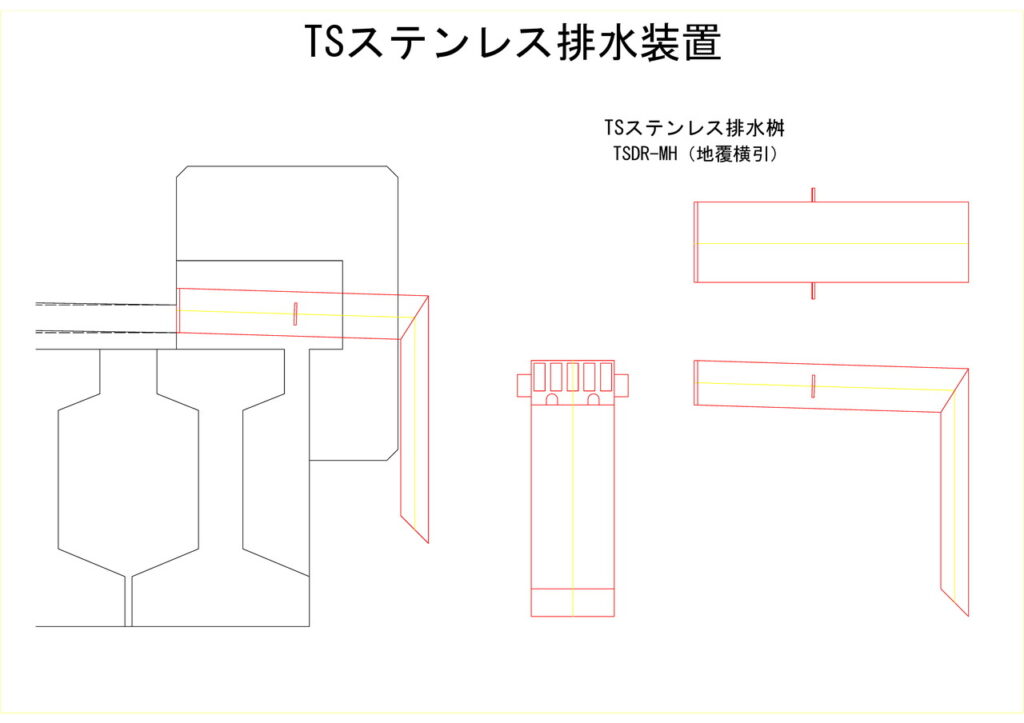

①-B1.地覆部 横引（貫通）管
製品事例
S01-4. 地覆横引

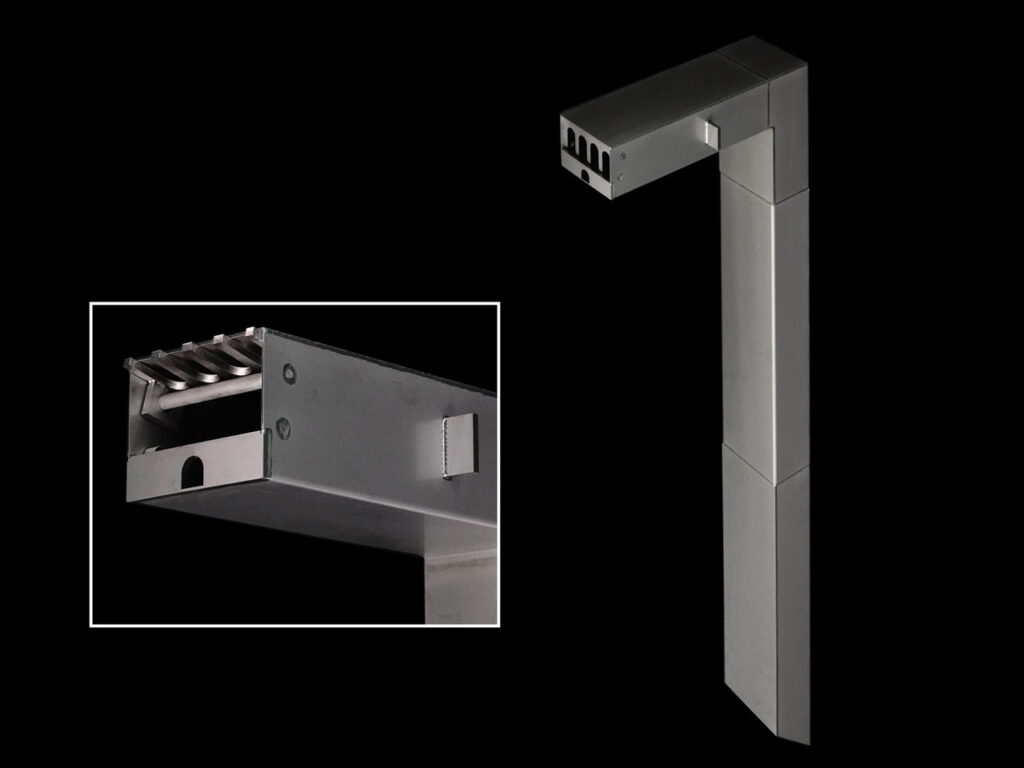

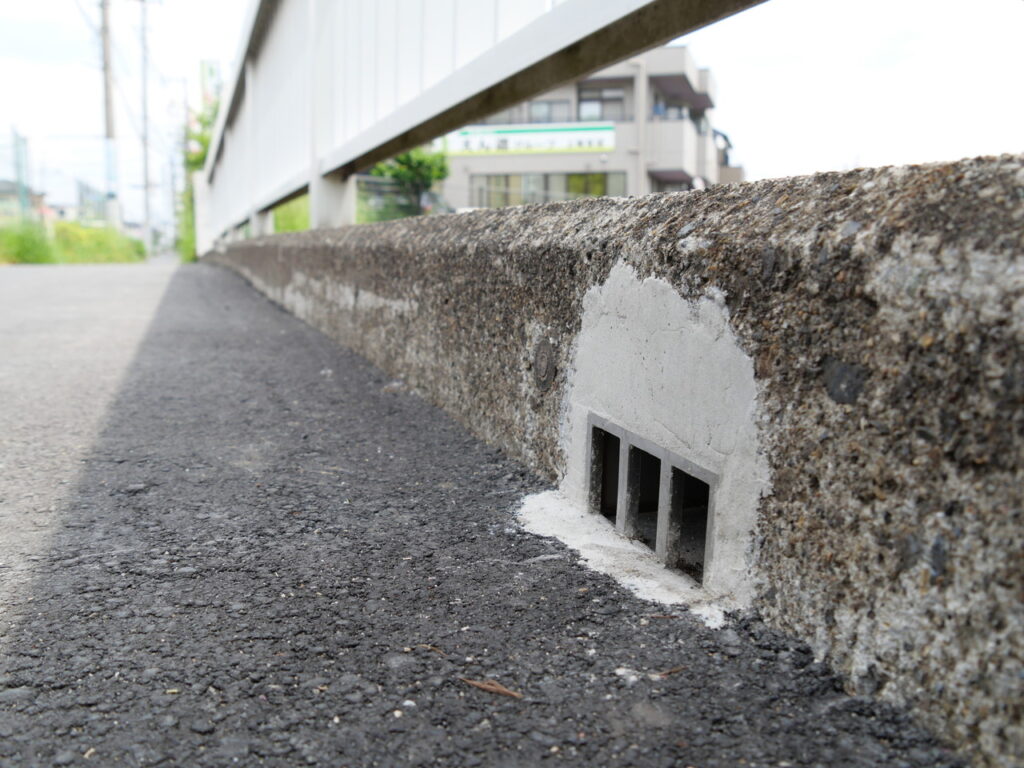

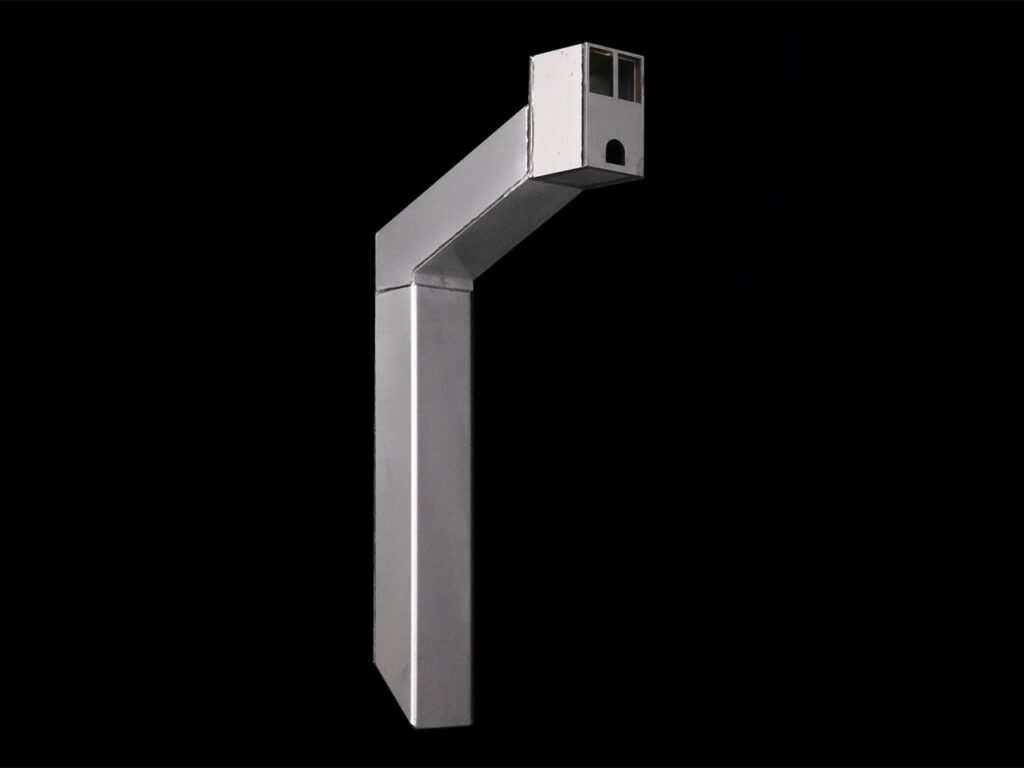

①-B1-1. TSDR-YD/SSDシリーズ
♯地覆 ♯横引ドレーン

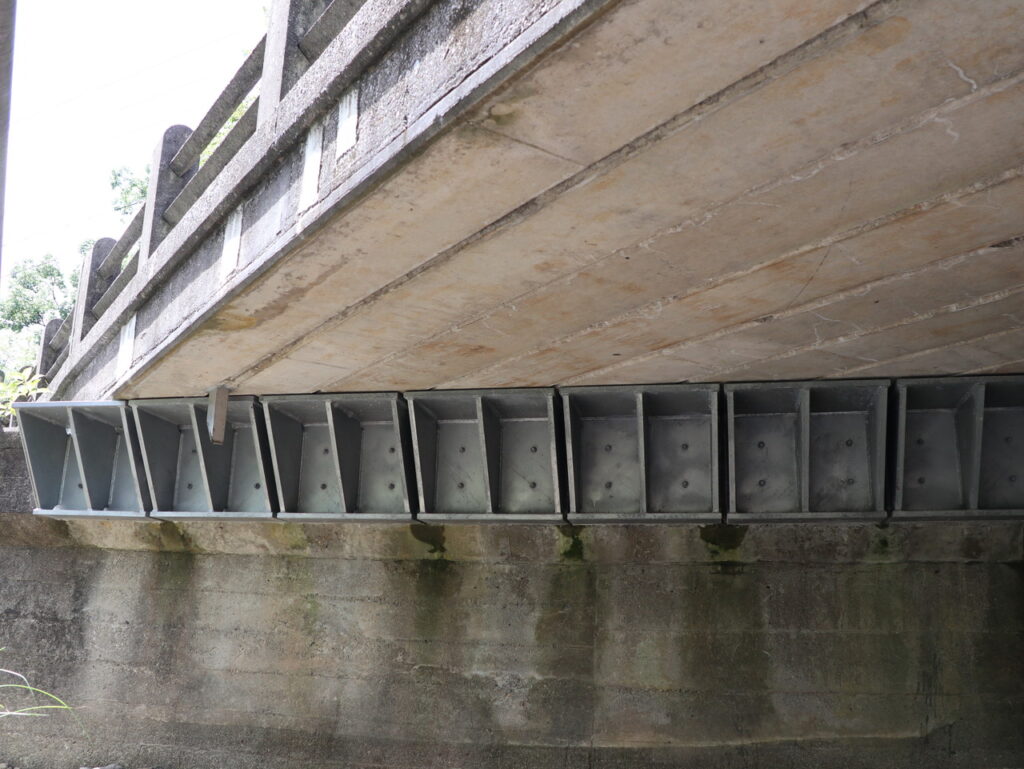

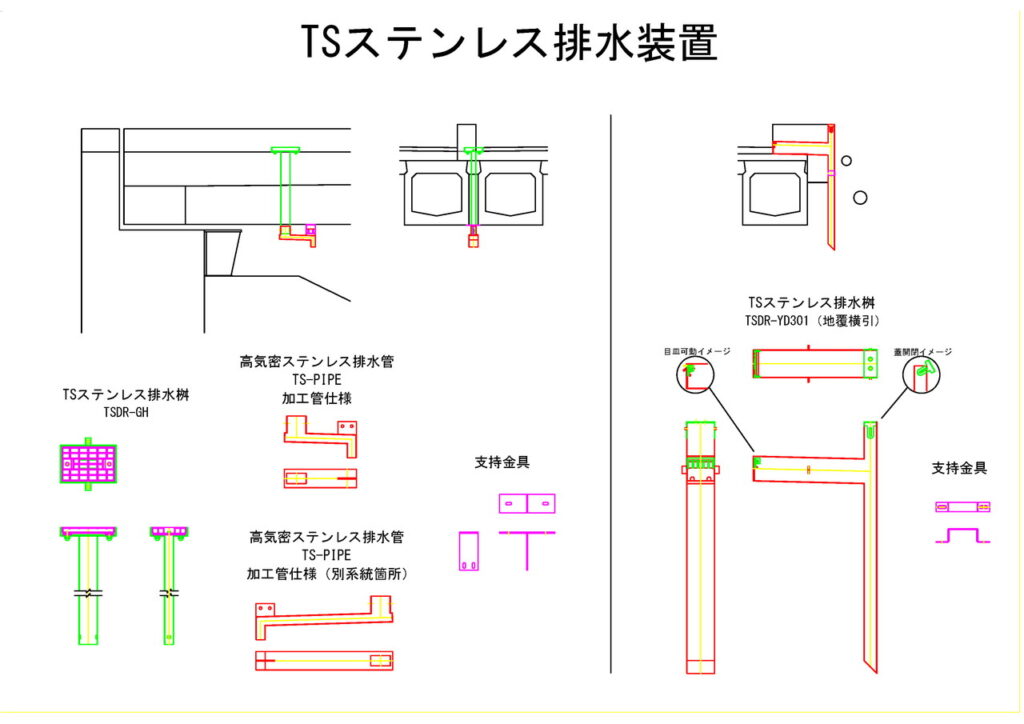

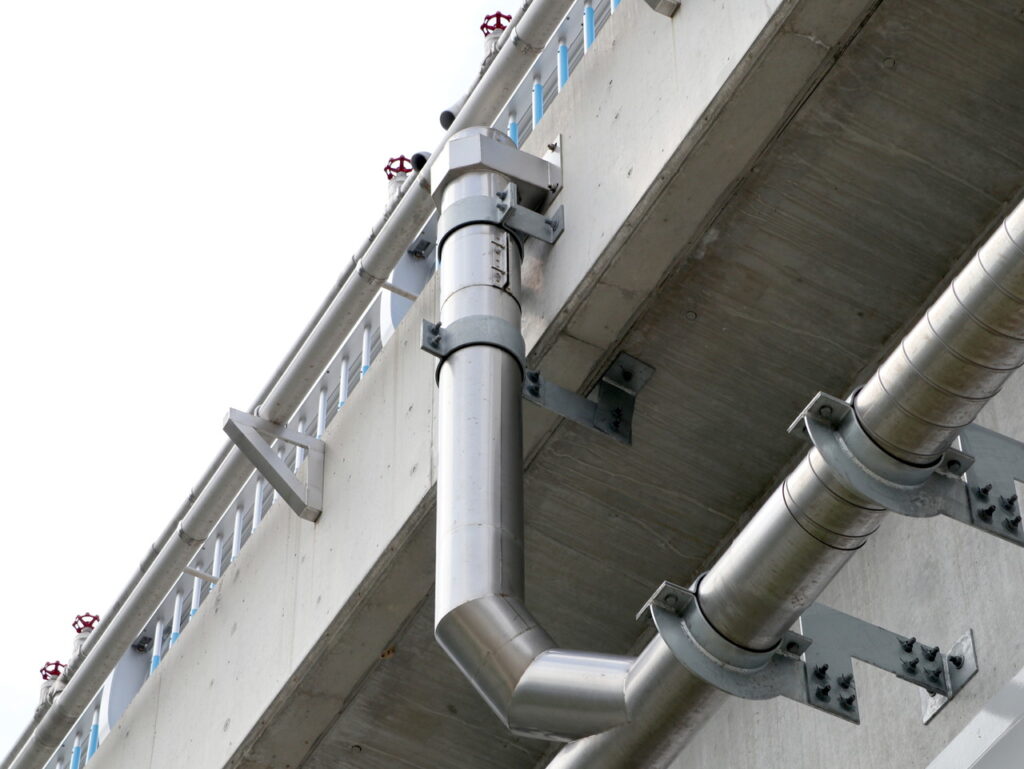

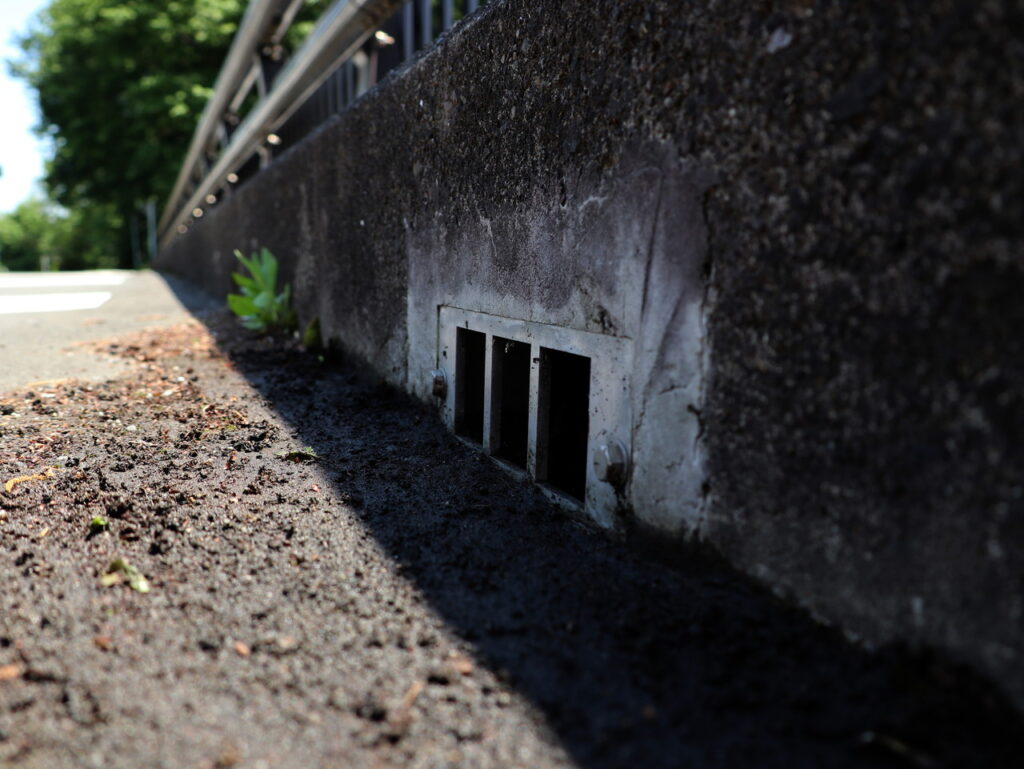

トーカイスパイラル 地覆横引（貫通）排水 TSDR-YD/SSD ご提案
TSステンレス排水装置では現場毎の課題に対し様々なご提案を行っています。
それ以外の製品との組み合わせ等、現場に合わせ個別でご提案を行っています。お気軽にお問合せ下さい。
①清掃を行いやすい蓋付製品等のご提案
②耐腐食性に優れるステンレス製品
③1基から現場に合わせ作図、製品製作

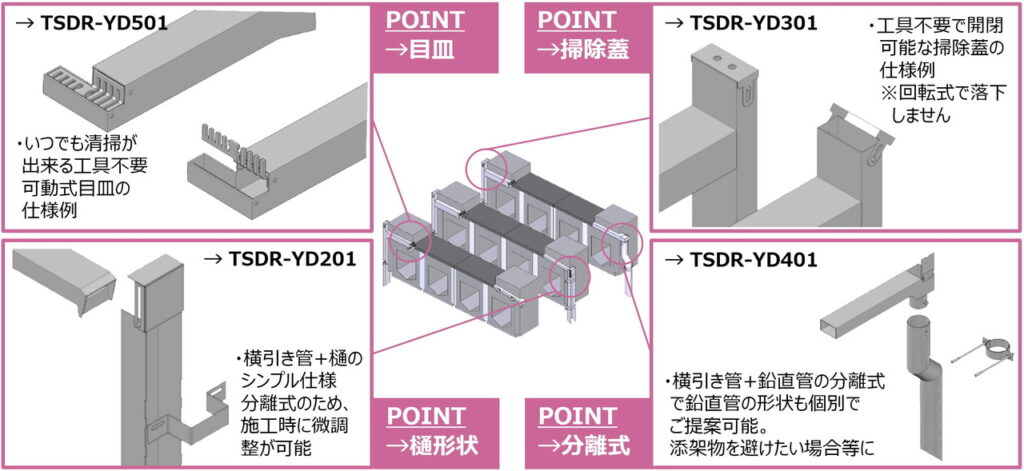

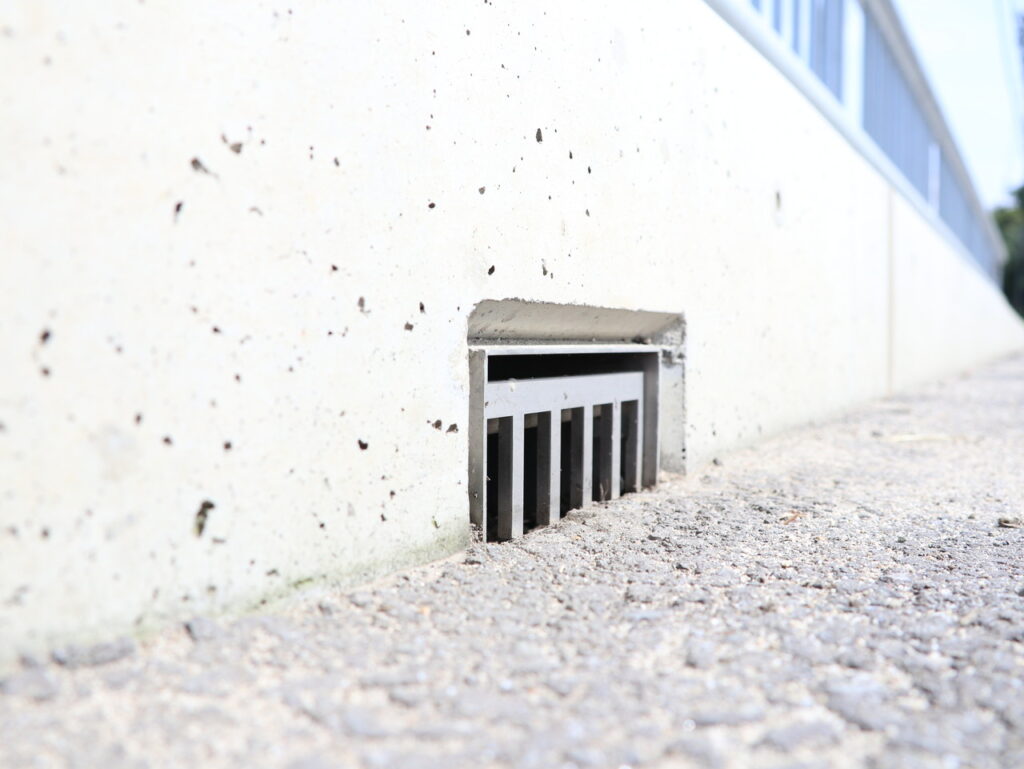

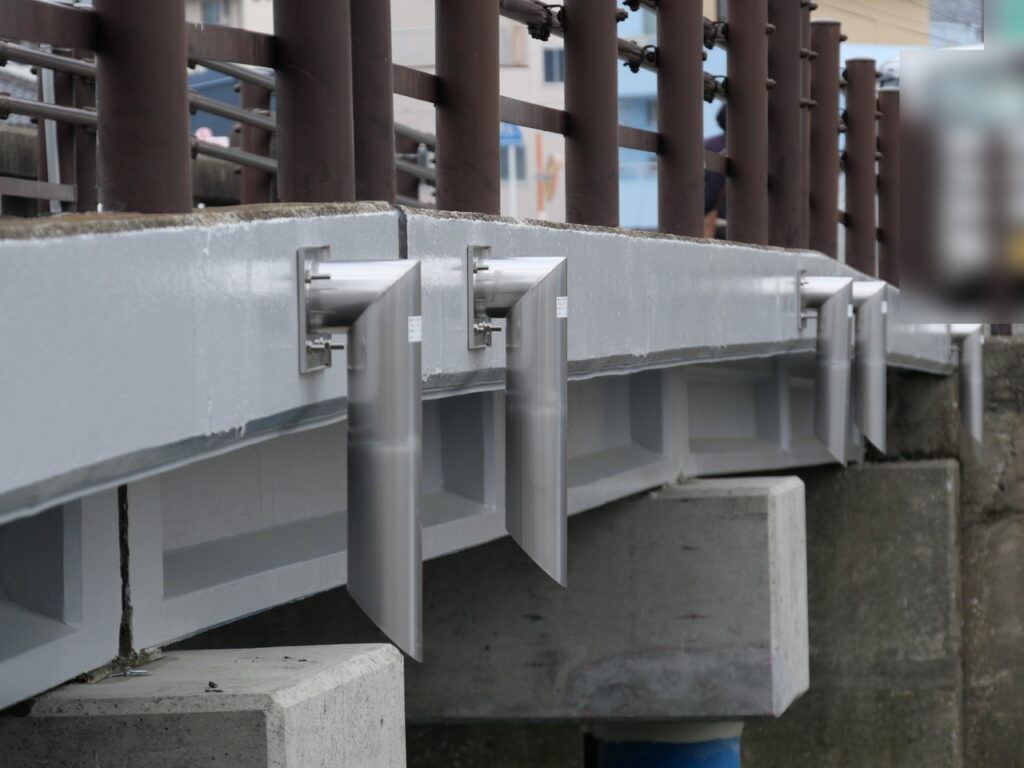

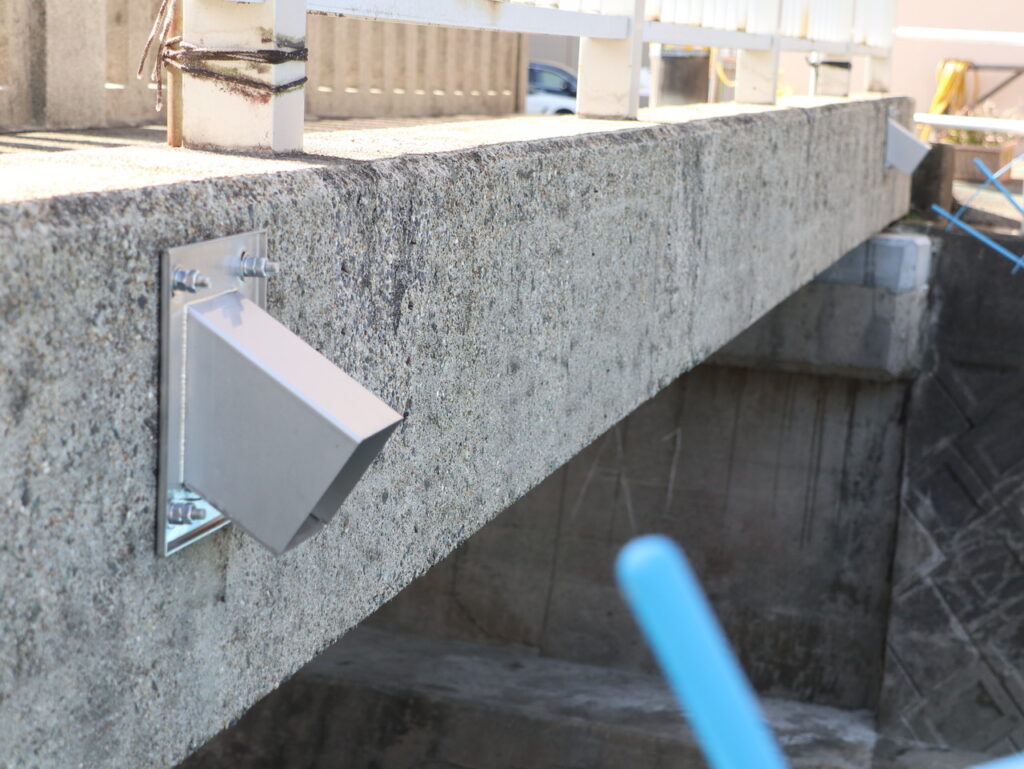

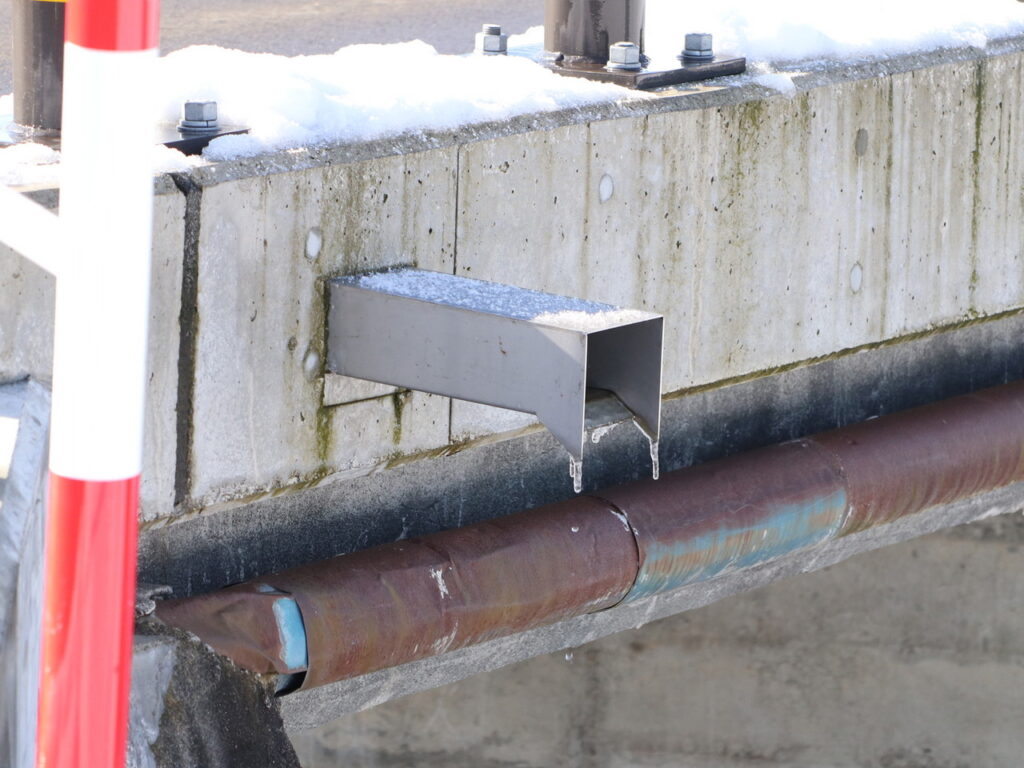

①-B1-1-1.「TSDR-YD101」
♯地覆 ♯横引ドレーン

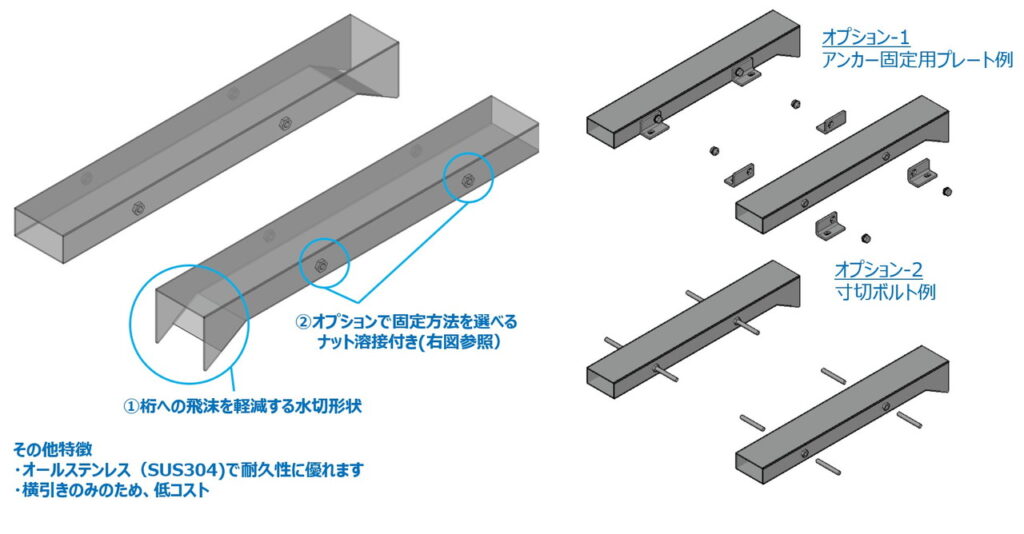

TSステンレス排水装置 ”TSDR-YD101” 主な特徴
横引きのみのシンプルな仕様 / 桁への飛沫を考慮した流末形状。
設置イメージ
フリーキーワード：TSDR-YD101

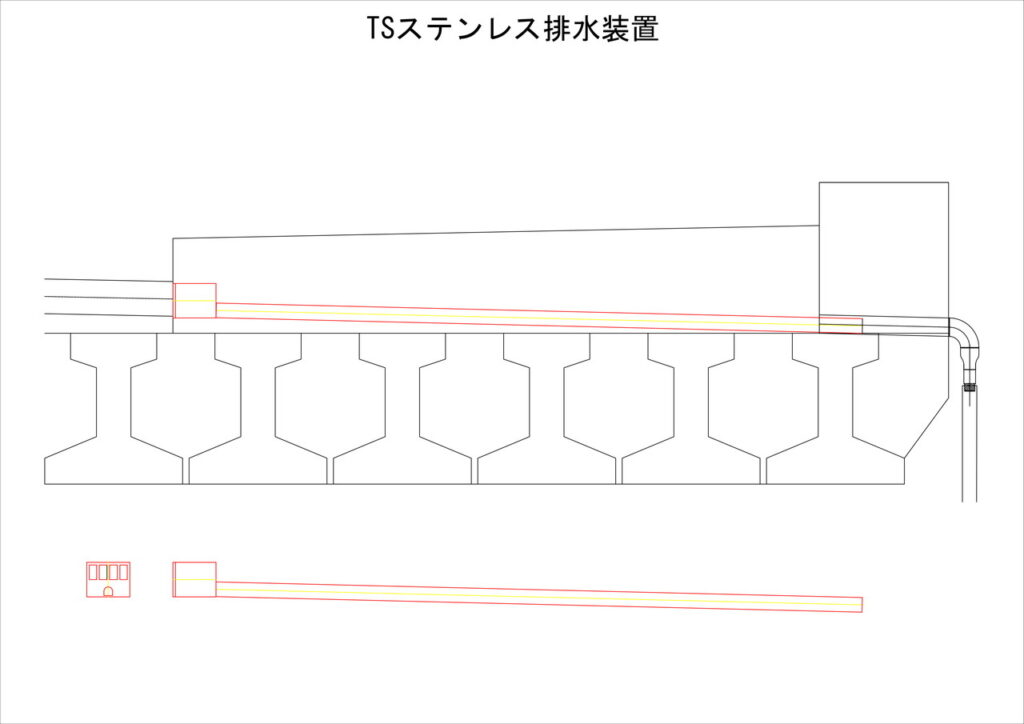

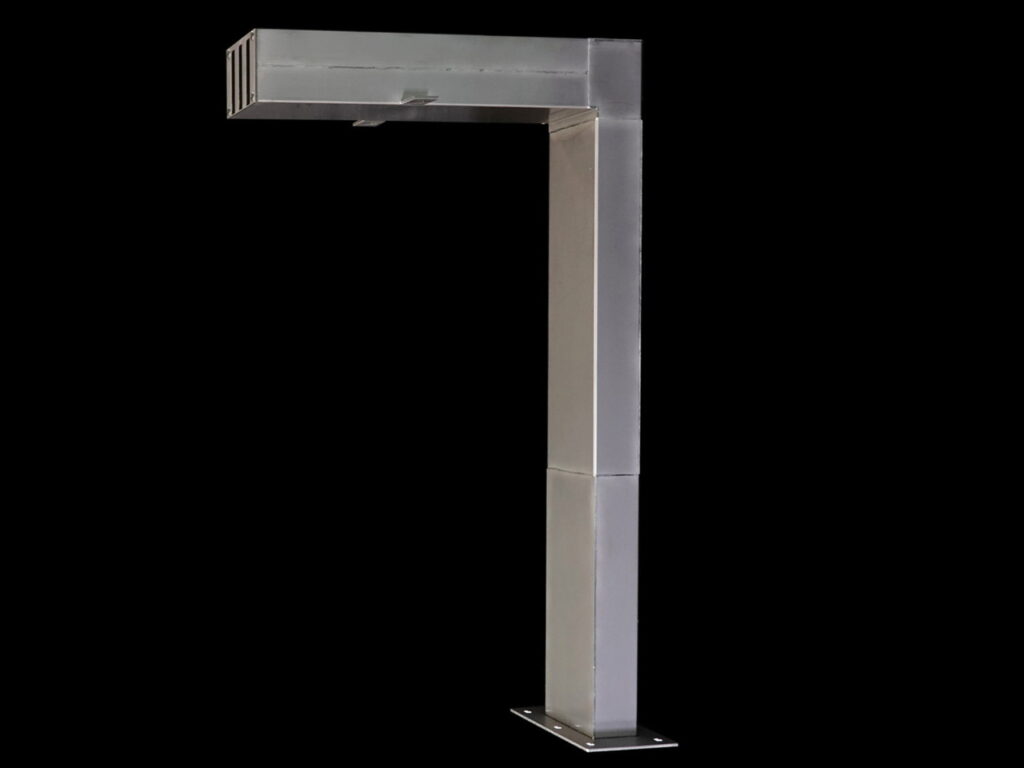

TSDR-YD101

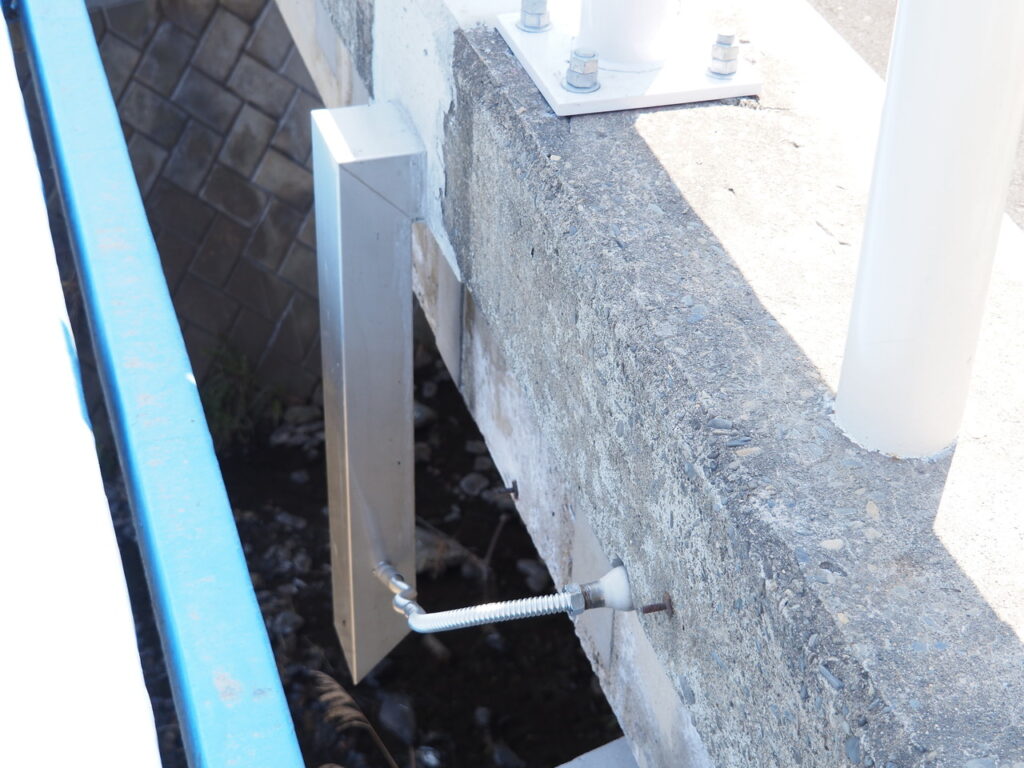

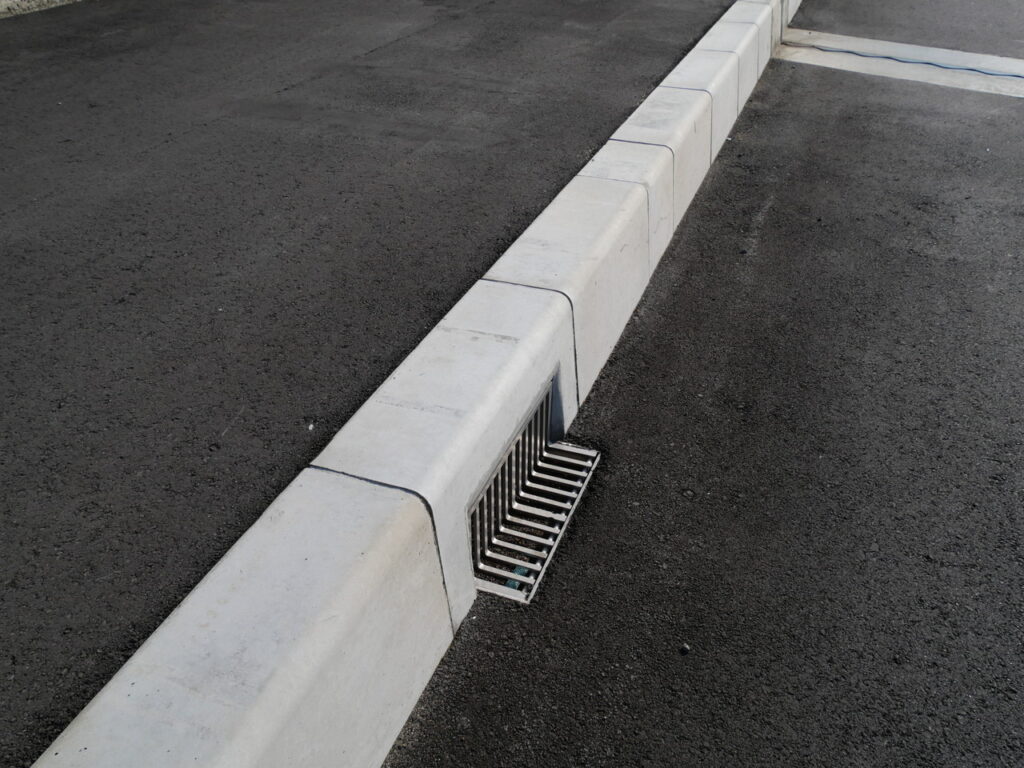

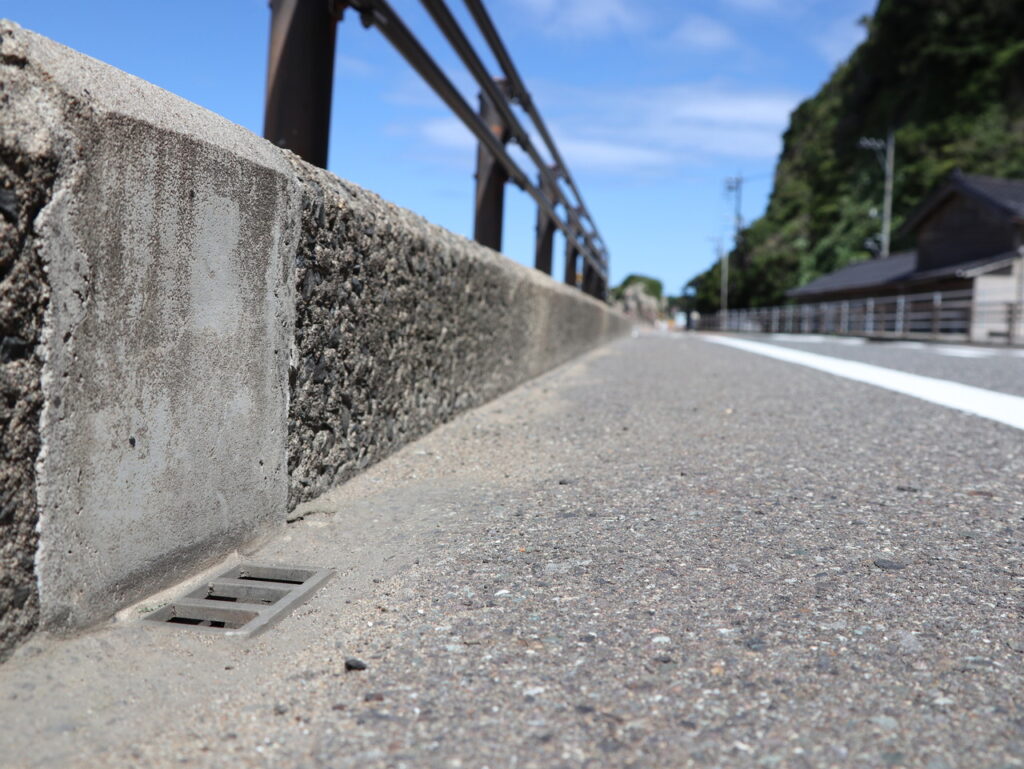

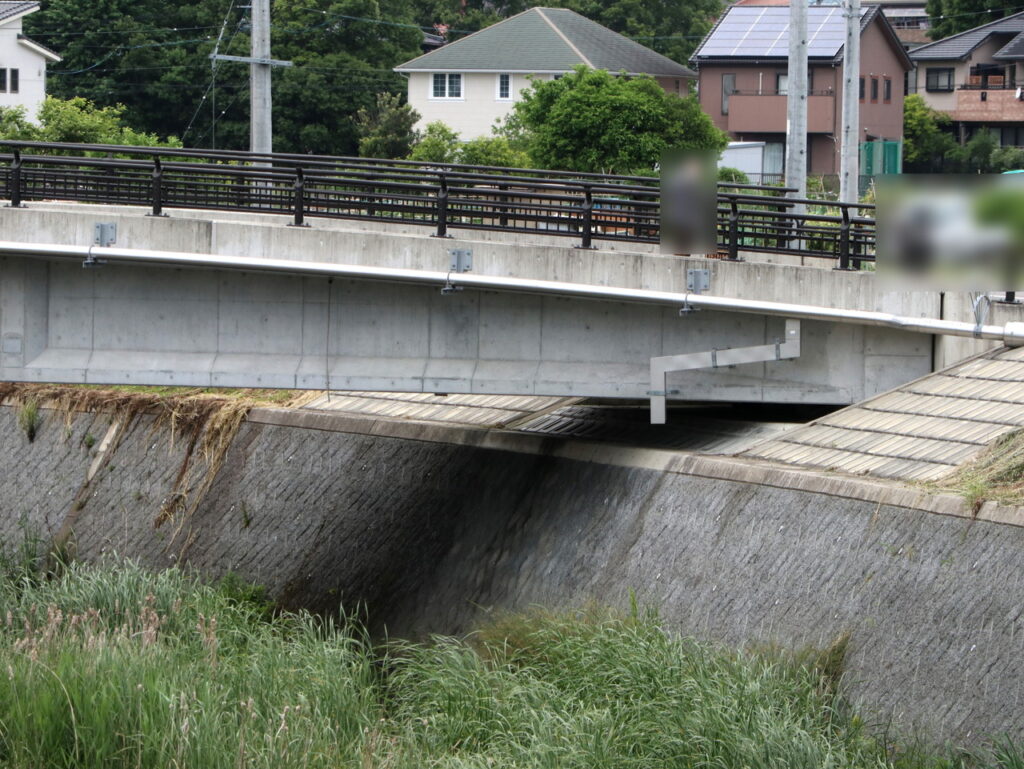

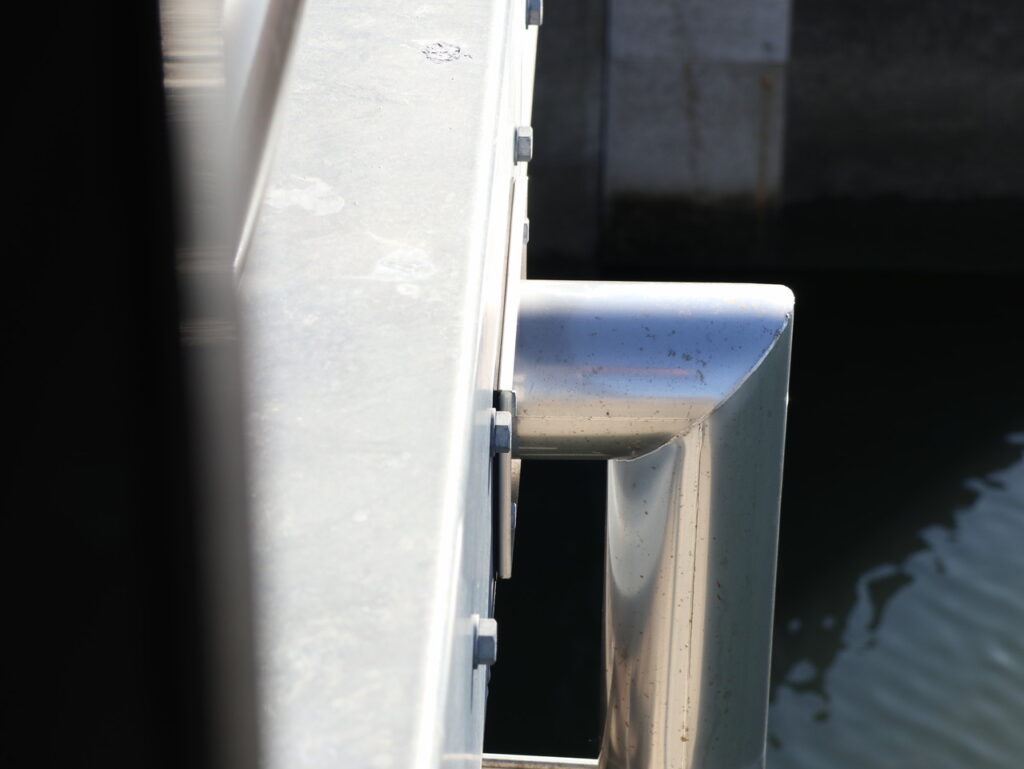

上記例の現場写真 新潟県 魚沼市
フリーキーワード：上原橋
上記例の現場写真 新潟県 魚沼市
フリーキーワード：上原橋
上記例の現場写真 奈良県 天理市
フリーキーワード：頭越橋
上記例の現場写真 埼玉県 行田県土整備事務所
フリーキーワード：野合橋
上記例の現場写真 埼玉県 行田県土整備事務所
フリーキーワード：野合橋
上記例の現場写真 埼玉県 行田県土整備事務所
フリーキーワード：野合橋

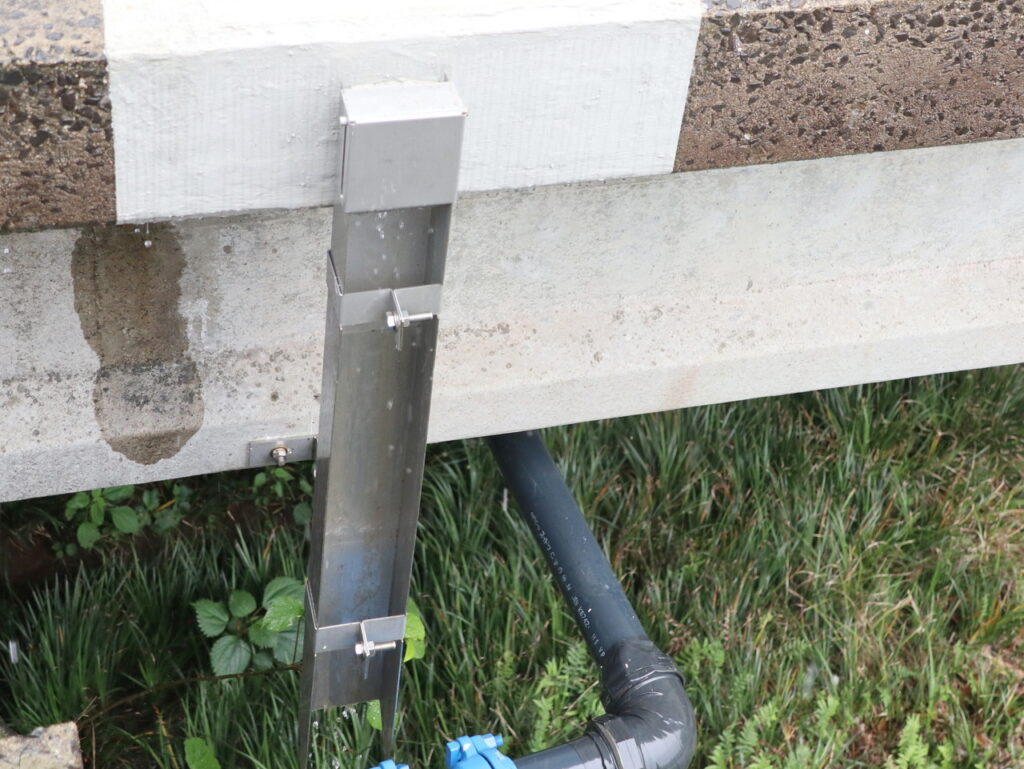

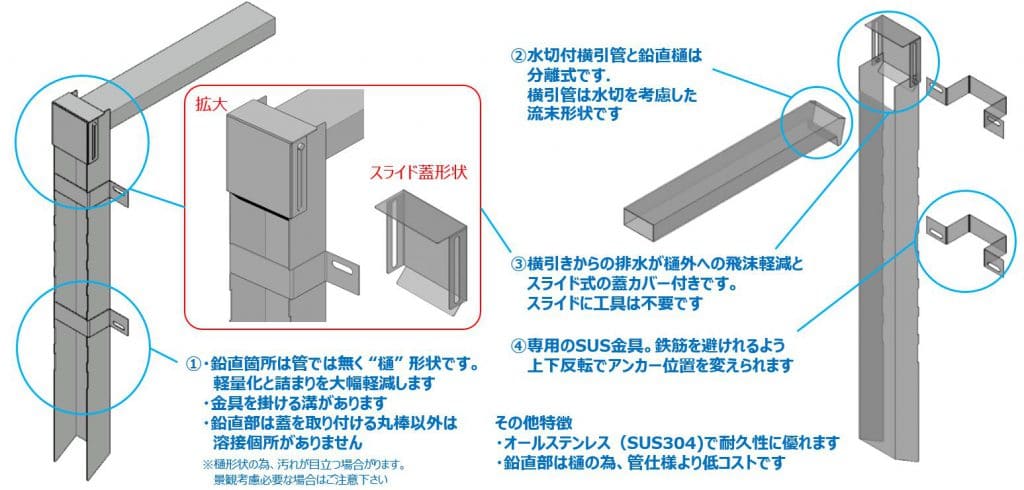

①-B1-1-2.「TSDR-YD201」
♯地覆 ♯横引ドレーン
TSステンレス排水装置 ”TSDR-YD201” 主な特徴
鉛直部は詰まりにくい樋仕様 / 横引部と鉛直部は分離式で設置の自由度が高い / 横引部の清掃が地覆外側から可能。
設置イメージ
フリーキーワード：TSDR-YD201

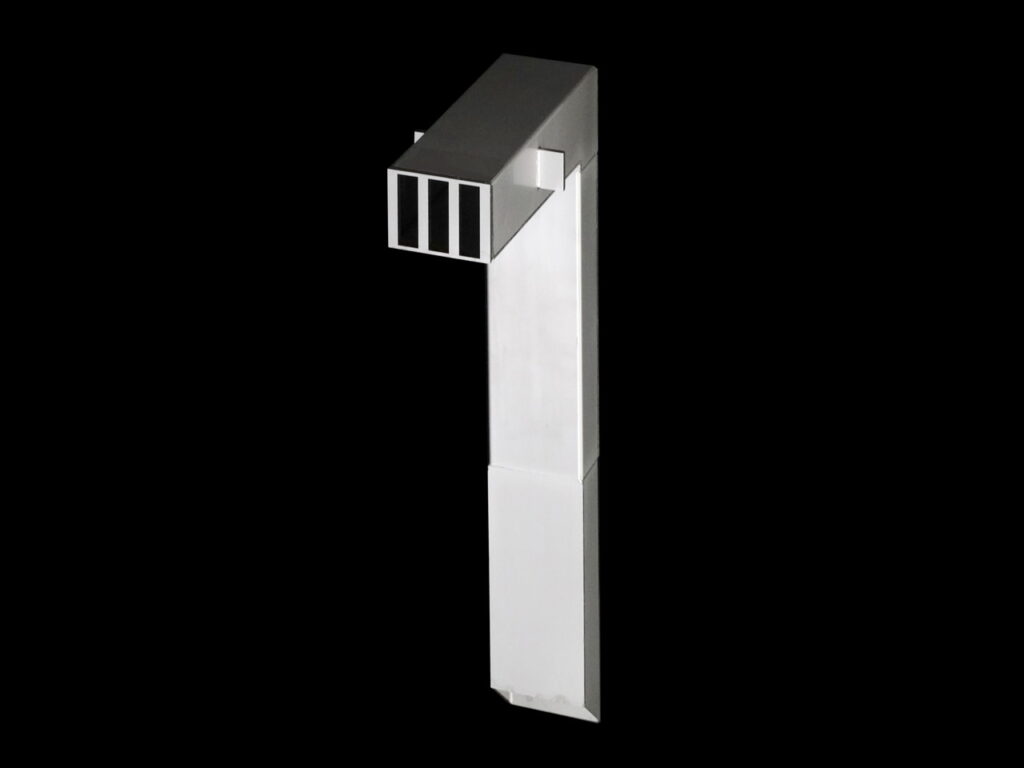

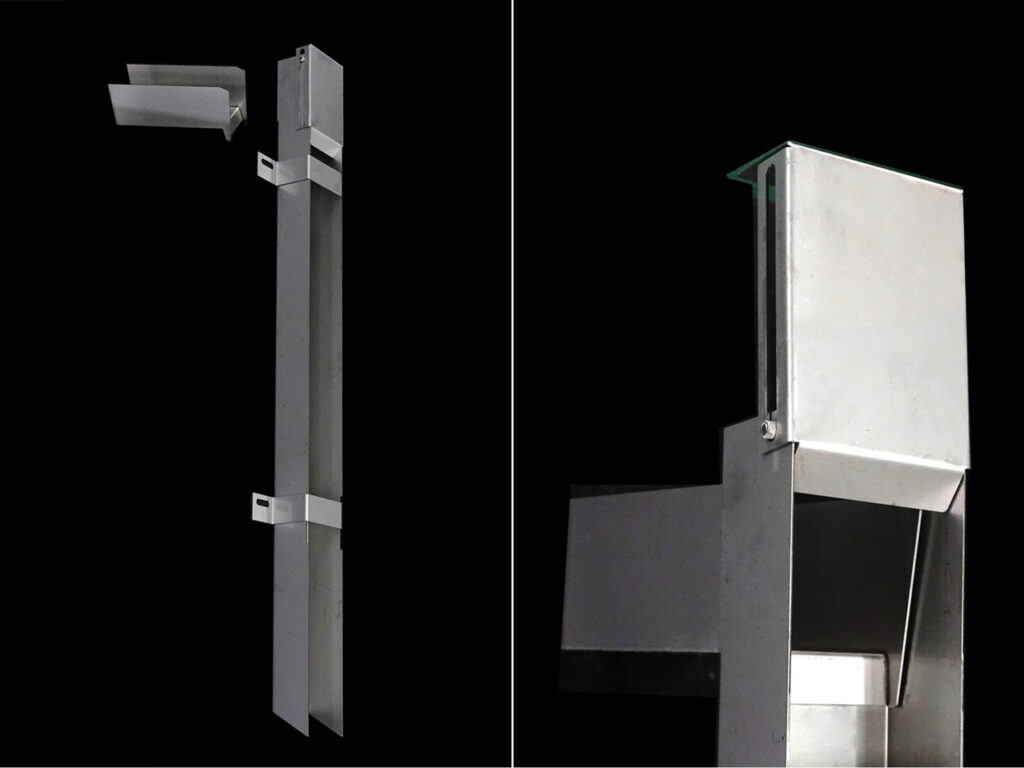

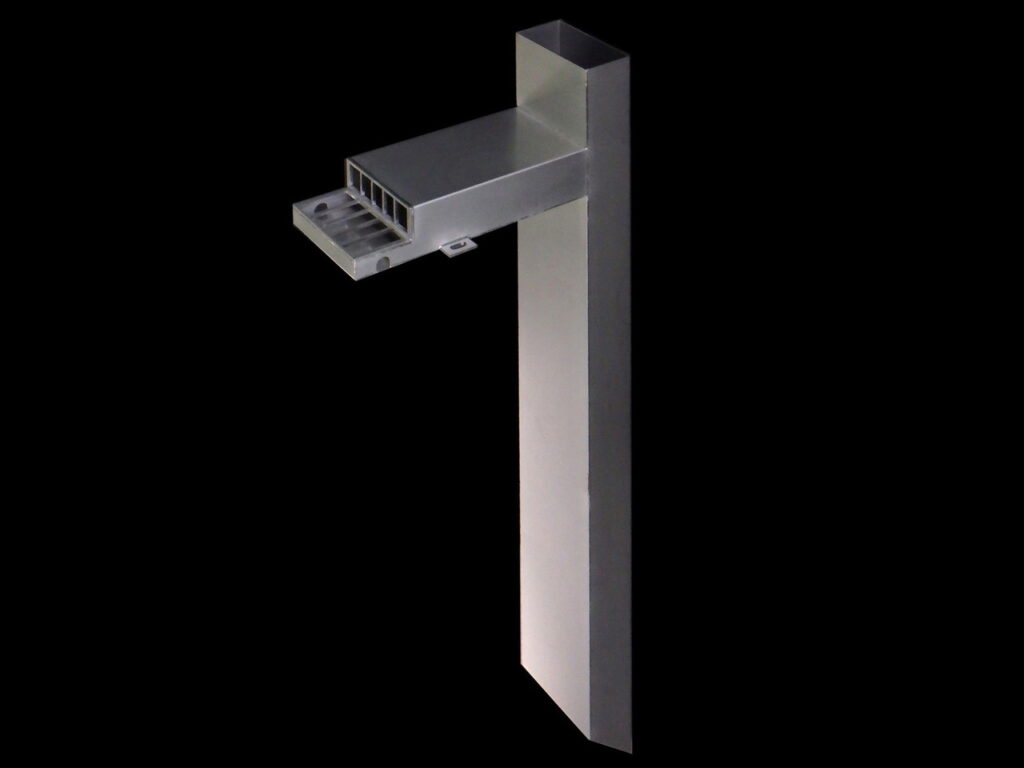

TSDR-YD201

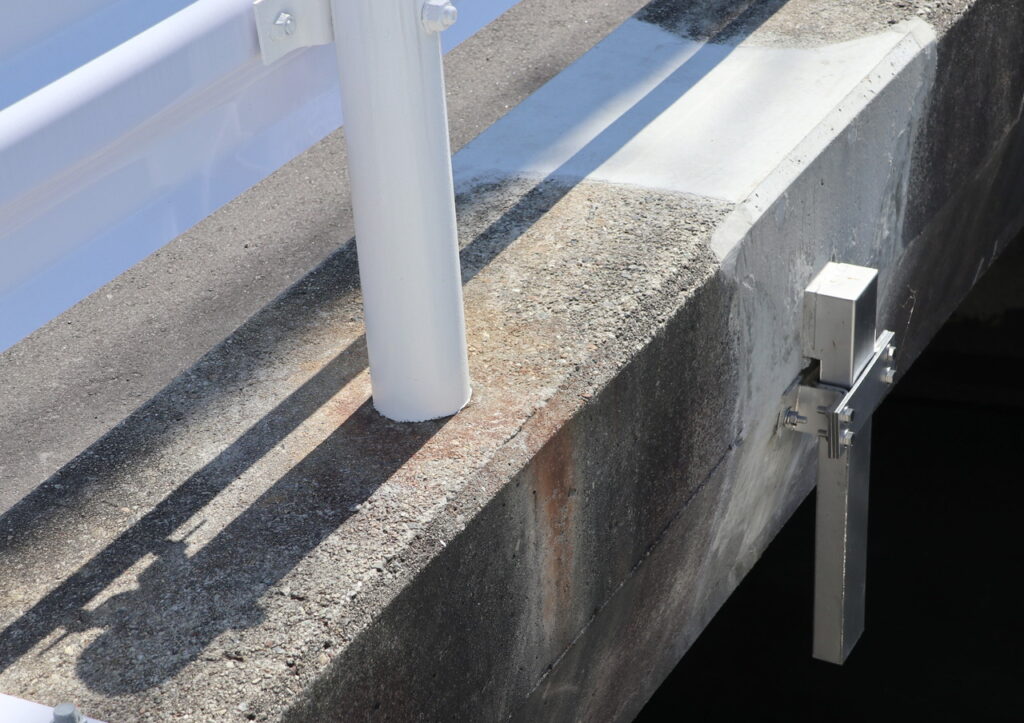

上記例の現場写真 静岡県 道路公社
フリーキーワード：赤砂橋
上記例の現場写真 愛知県 設楽町
フリーキーワード：大橋
上記例の現場写真 愛知県 設楽町
フリーキーワード：大橋
上記例の現場写真 長崎県県北振興局
フリーキーワード：高岩人道橋
上記例の現場写真 静岡県 道路公社
フリーキーワード：赤砂橋
上記例の現場写真 長崎県県北振興局
フリーキーワード：高岩橋人道橋

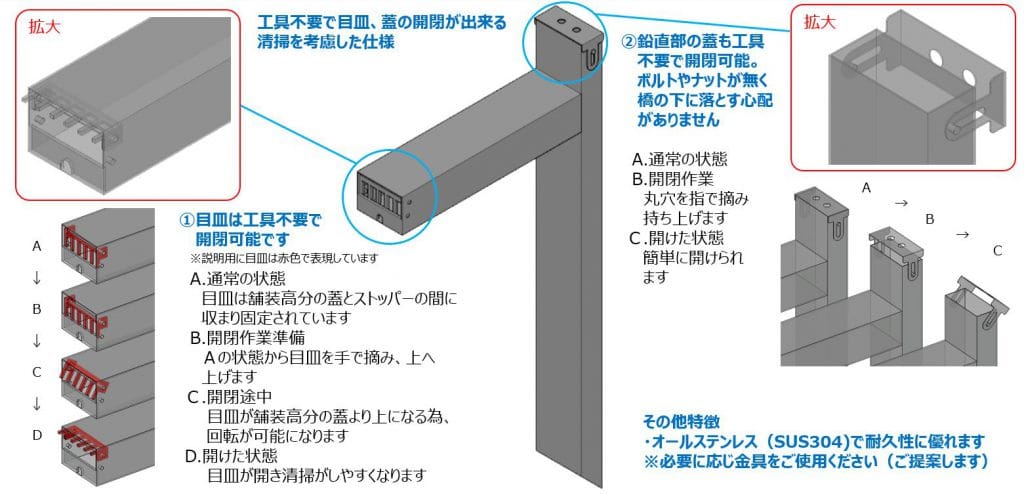

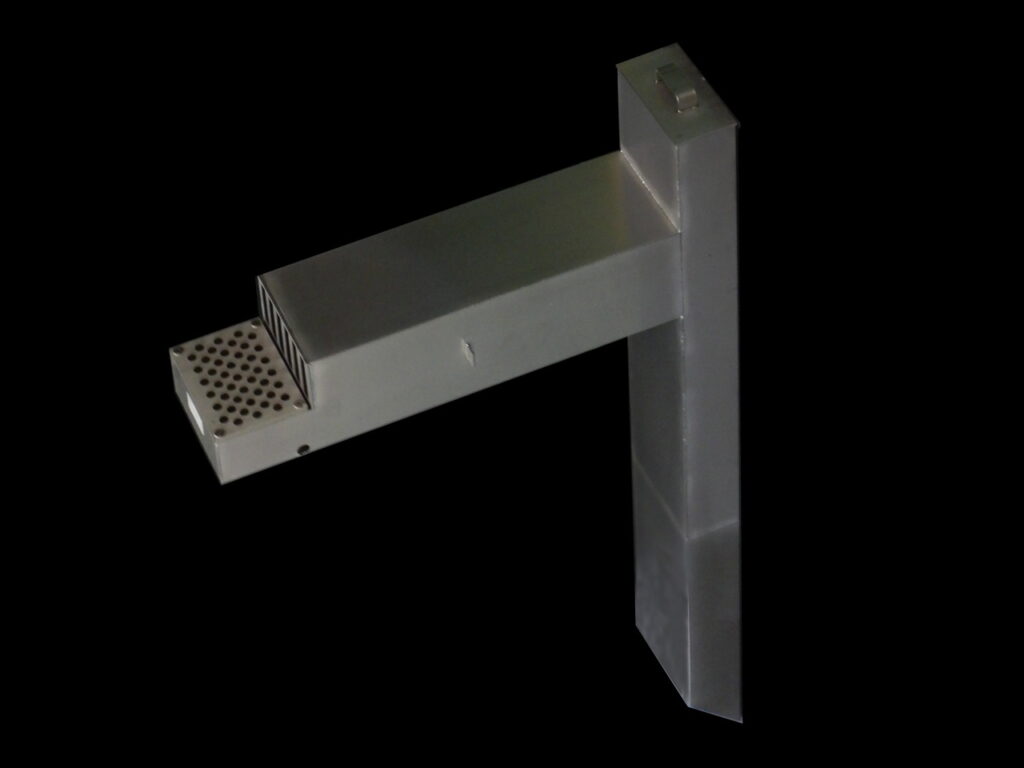

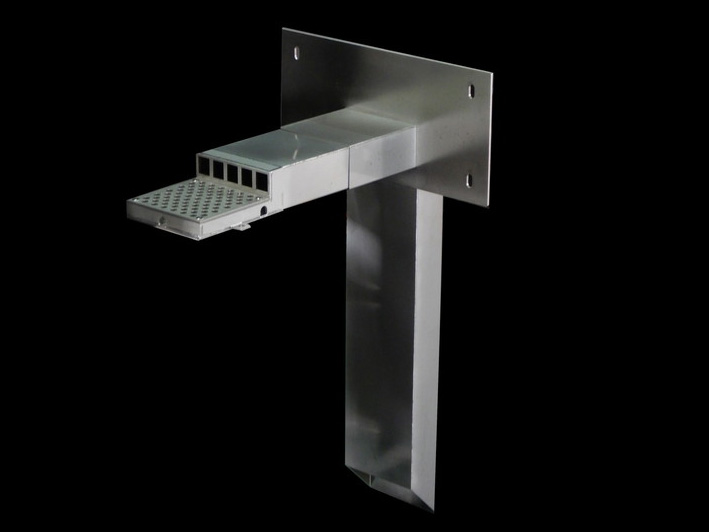

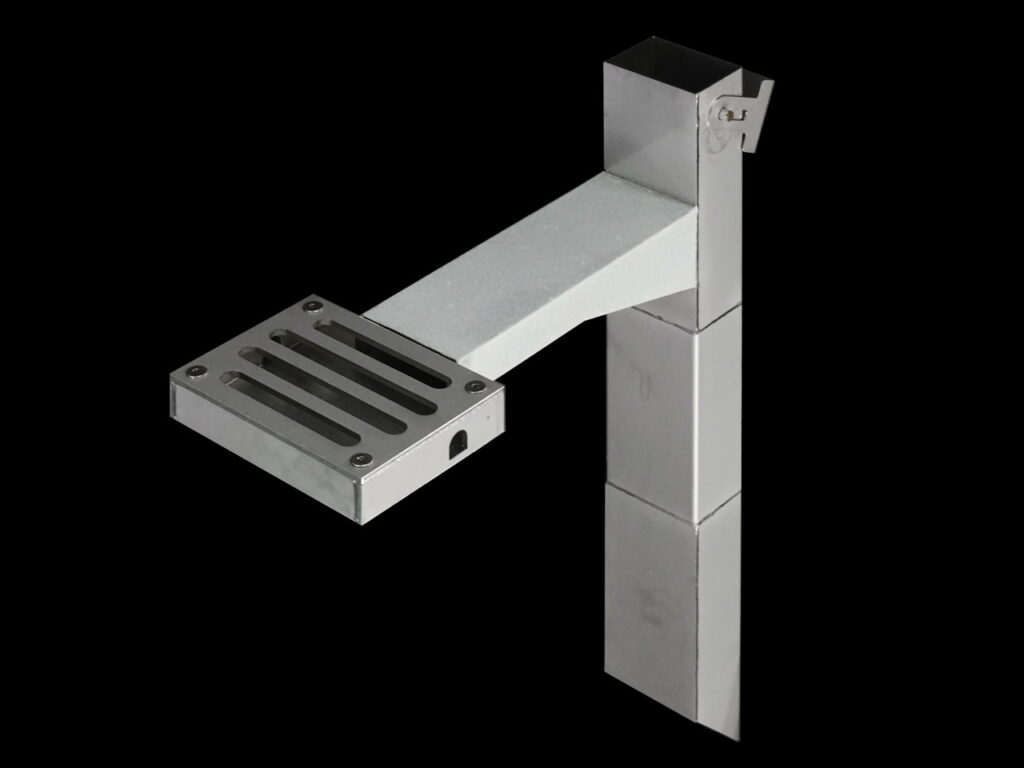

①-B1-1-3.「TSDR-YD301」
♯地覆 ♯横引ドレーン
TSステンレス排水装置 ”TSDR-YD301” 主な特徴
工具不要で開閉できる目皿で清掃がしやすい / 鉛直部の掃除蓋も工具不要で開閉可能です。

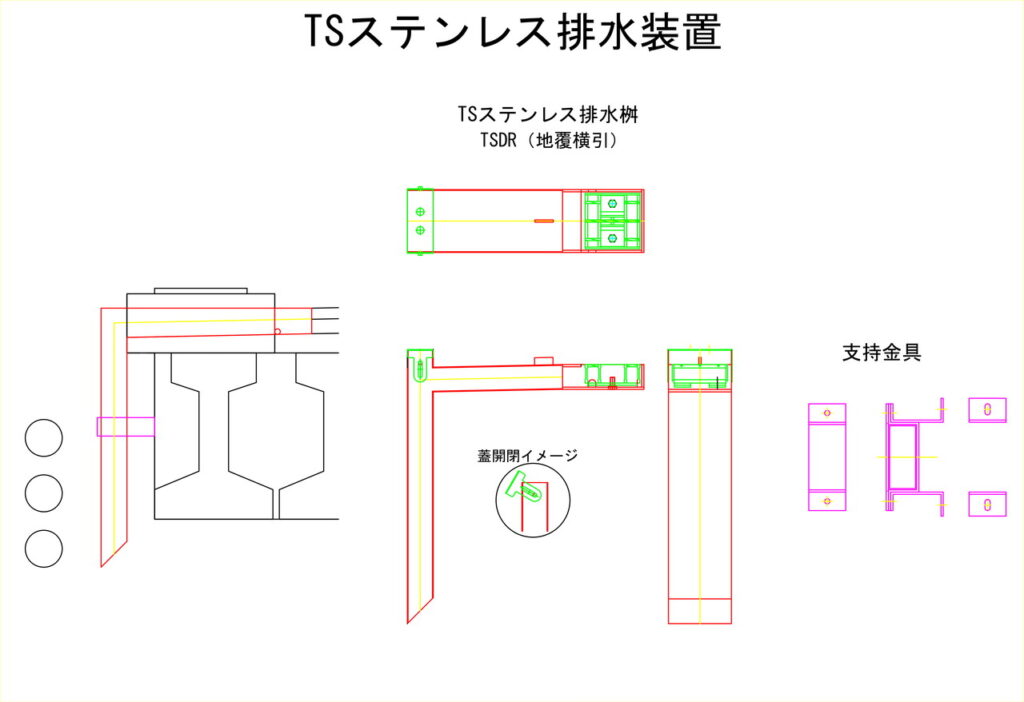

設置イメージ
フリーキーワード：TSDR-YD301
TSDR-YD301

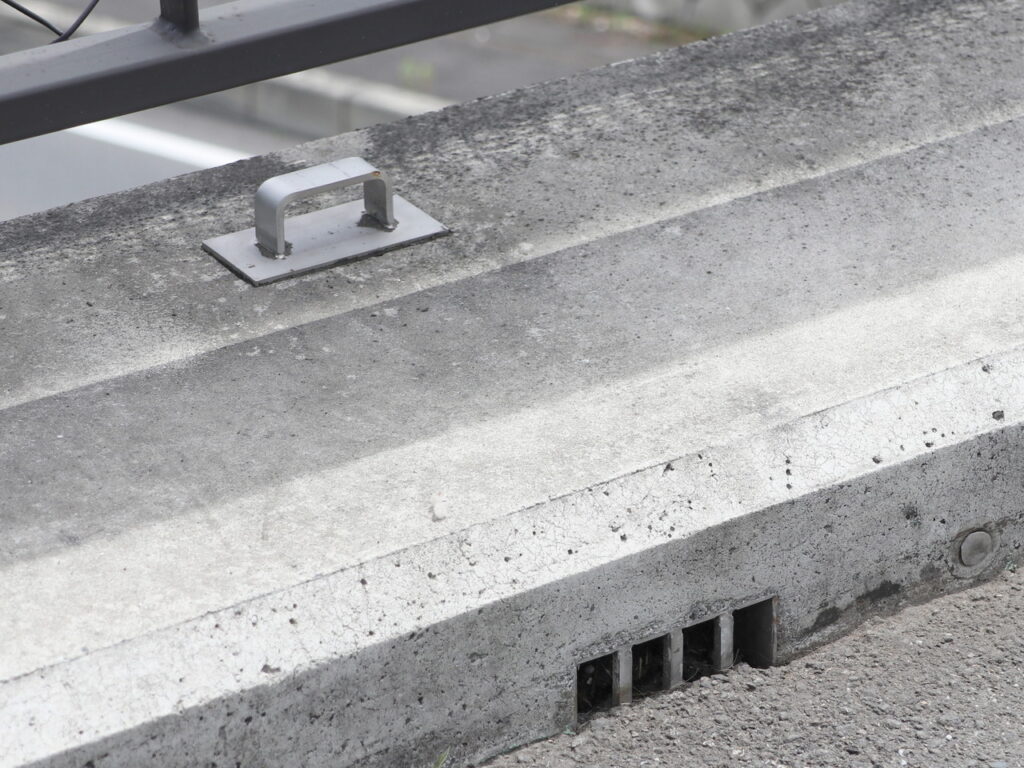

上記例の現場写真 三重県 名張市
フリーキーワード：川北橋
上記例の現場写真 三重県 名張市
フリーキーワード：川北橋
上記例の現場写真 九州地方整備局 筑後川河川事務所
フリーキーワード：土迫橋
上記例の現場写真 九州地方整備局 筑後川河川事務所
フリーキーワード：土迫橋
上記例の現場写真 九州地方整備局 筑後川河川事務所
フリーキーワード：土迫橋
上記例の現場写真 九州地方整備局 筑後川河川事務所
フリーキーワード：土迫橋

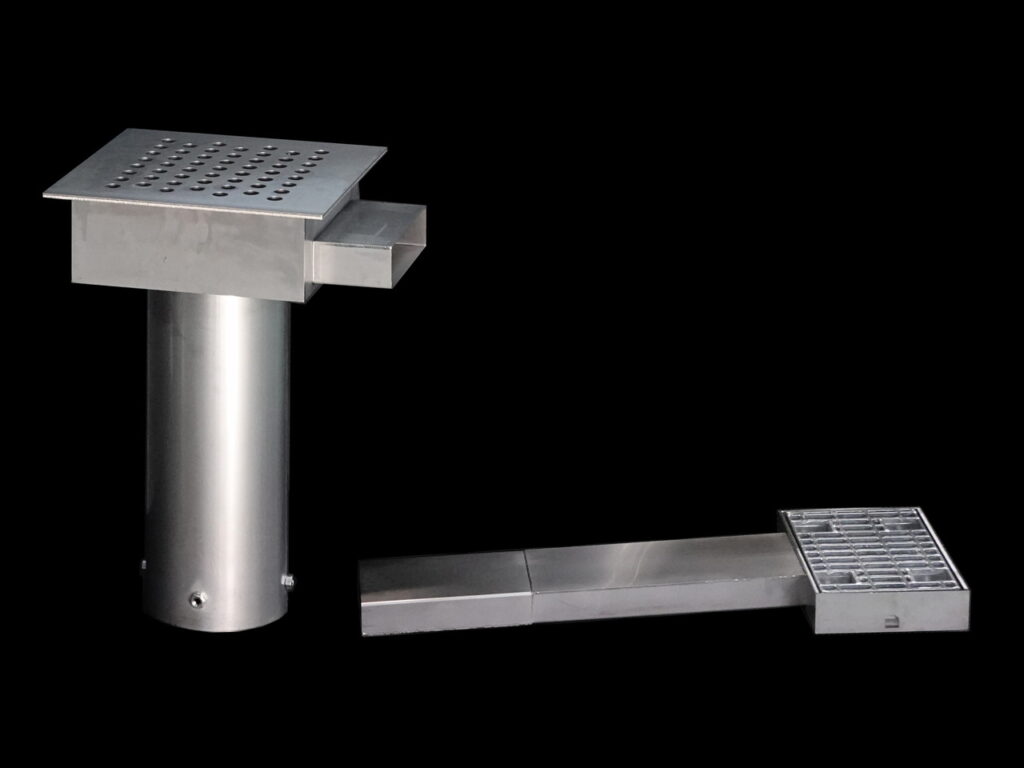

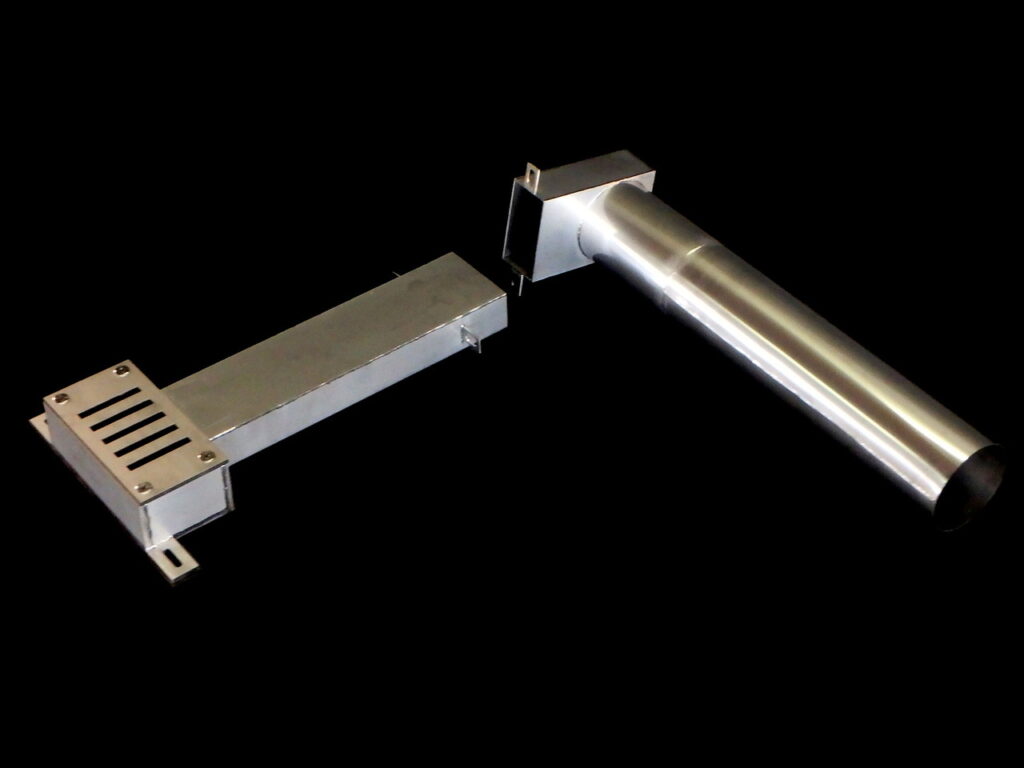

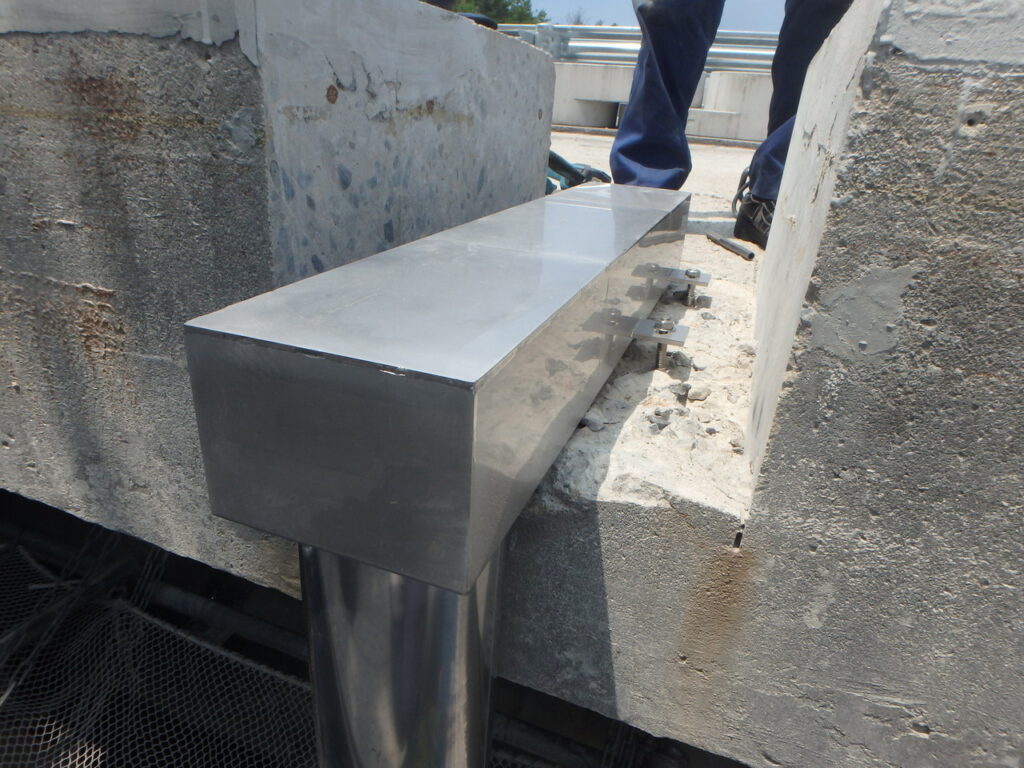

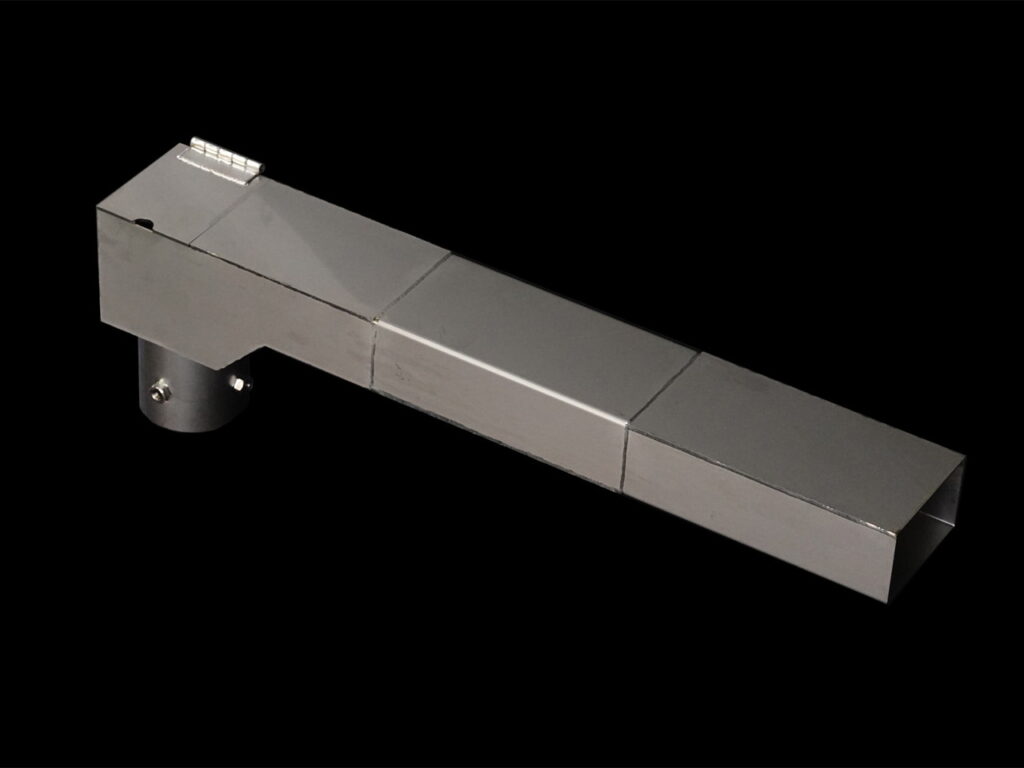

①-B1-1-4.「TSDR-YD401」
♯地覆 ♯横引ドレーン
TSステンレス排水装置 ”TSDR-YD401” 主な特徴
横引き部と鉛直部を分離、鉛直部は丸型の排水管としている為、低コストかつ設計の自由度が高くなります。
設置イメージ
フリーキーワード：TSDR-YD401

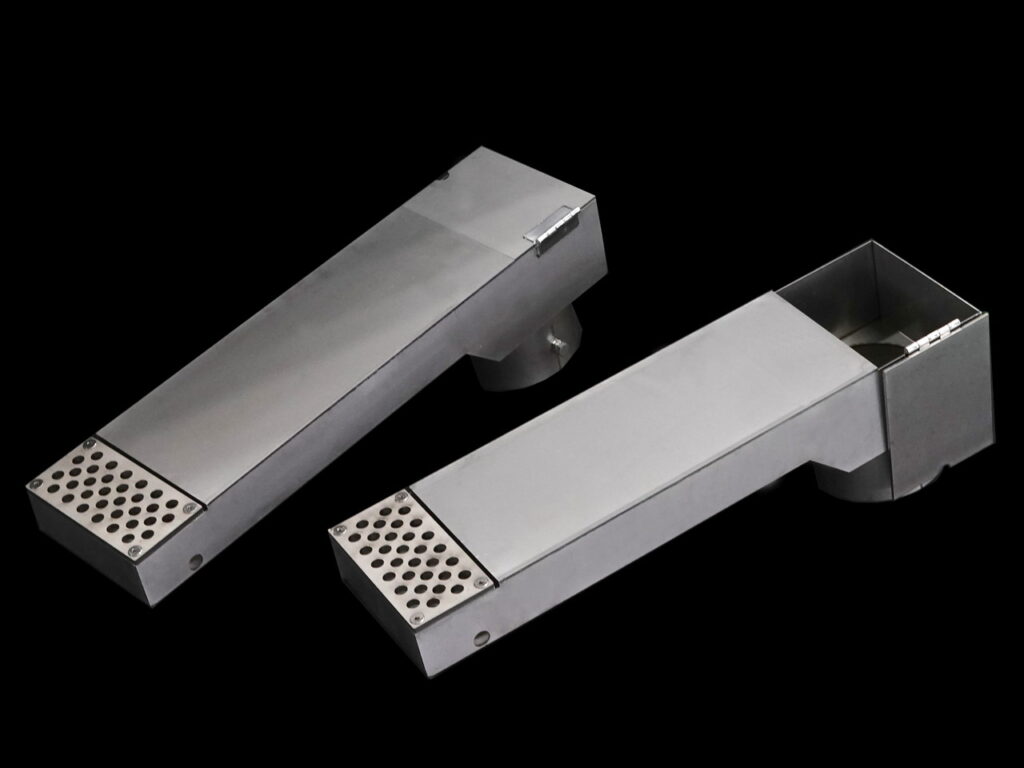

TSDR-YD401

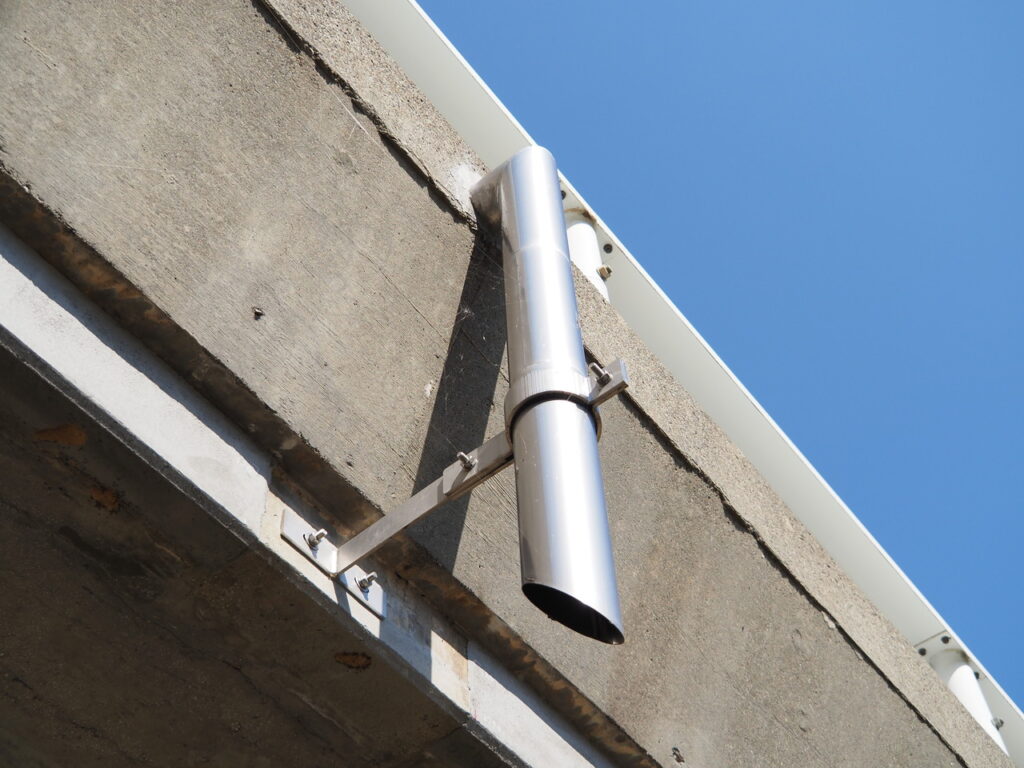

上記例の現場写真 兵庫県 但馬県民局 新温泉土木事務所
フリーキーワード：岸田橋
上記例の現場写真 兵庫県 但馬県民局 新温泉土木事務所
フリーキーワード：岸田橋
上記例の現場写真 兵庫県 但馬県民局 新温泉土木事務所
フリーキーワード：岸田橋
上記例の現場写真 石川県 中能登土木総合事務所
フリーキーワード：上中山橋

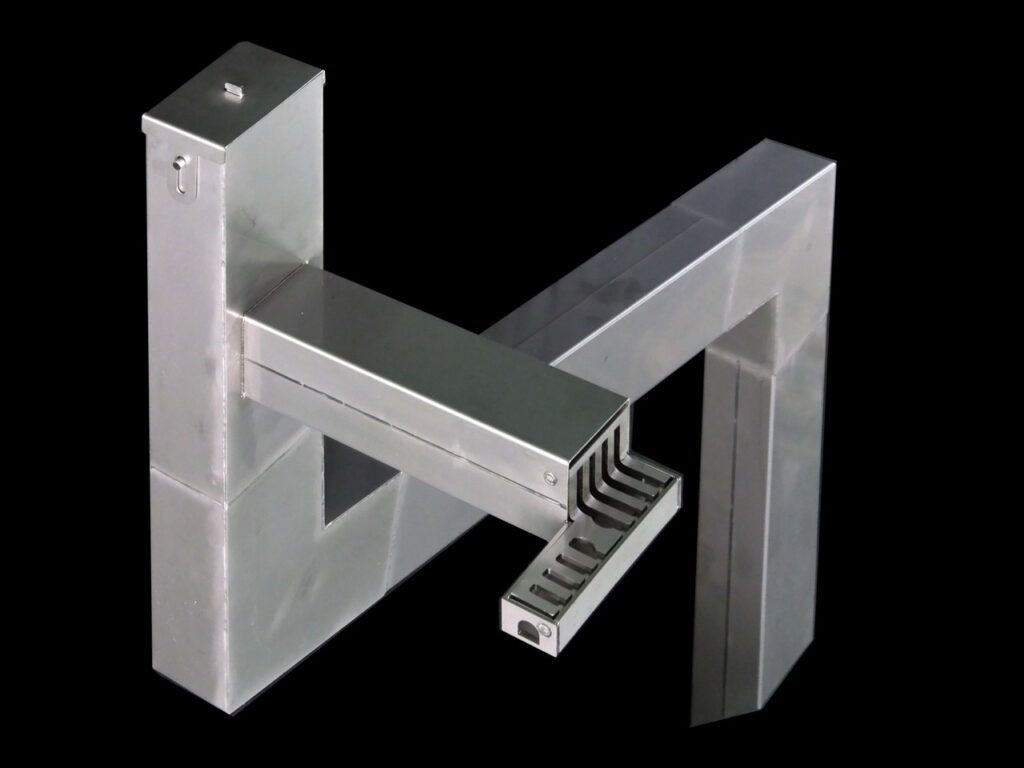

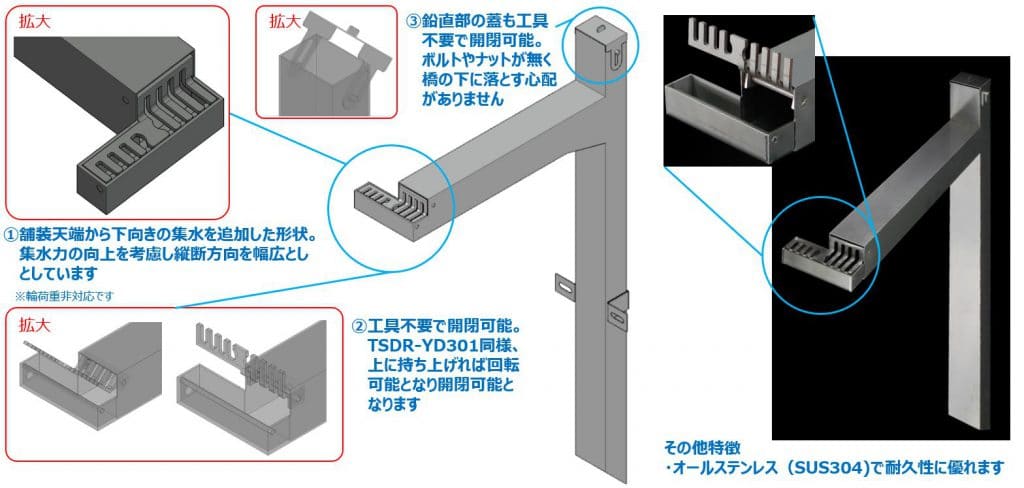

①-B1-1-5.「TSDR-YD501」
♯地覆 ♯横引ドレーン
TSステンレス排水装置 ”TSDR-YD501” 主な特徴
舗装天端からの集水可能な幅広目皿仕様、工具不要で開閉でき清掃がしやすい / 鉛直部の掃除蓋も工具不要で開閉可能です。
設置イメージ
フリーキーワード：TSDR-YD501
TSDR-YD501
上記例の現場写真 福岡県 北九州県土整備事務所
フリーキーワード：西川大橋
上記例の現場写真 福岡県 北九州県土整備事務所
フリーキーワード：西川大橋
上記例の現場写真 福岡県 北九州県土整備事務所
フリーキーワード：西川大橋

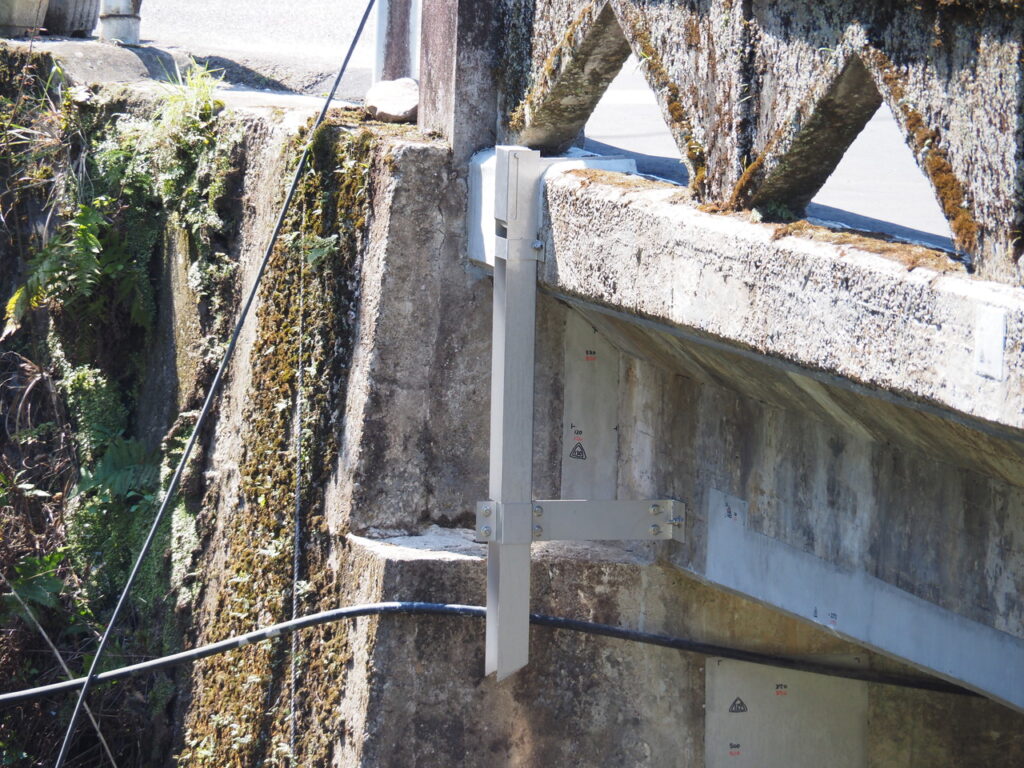

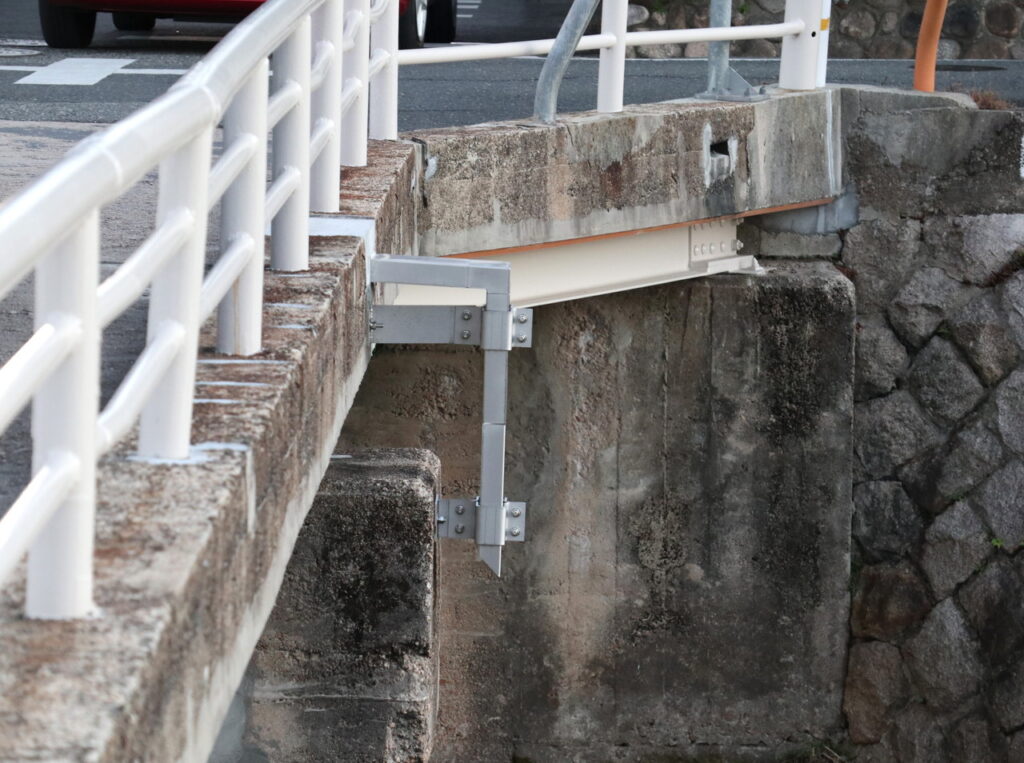

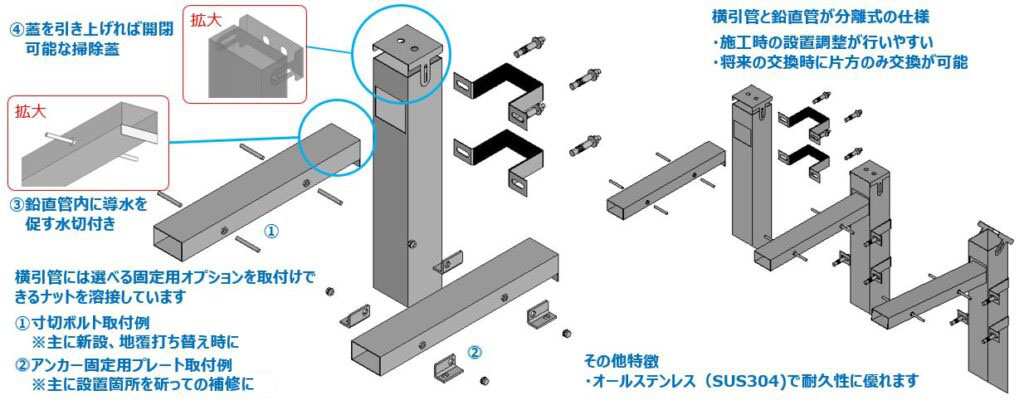

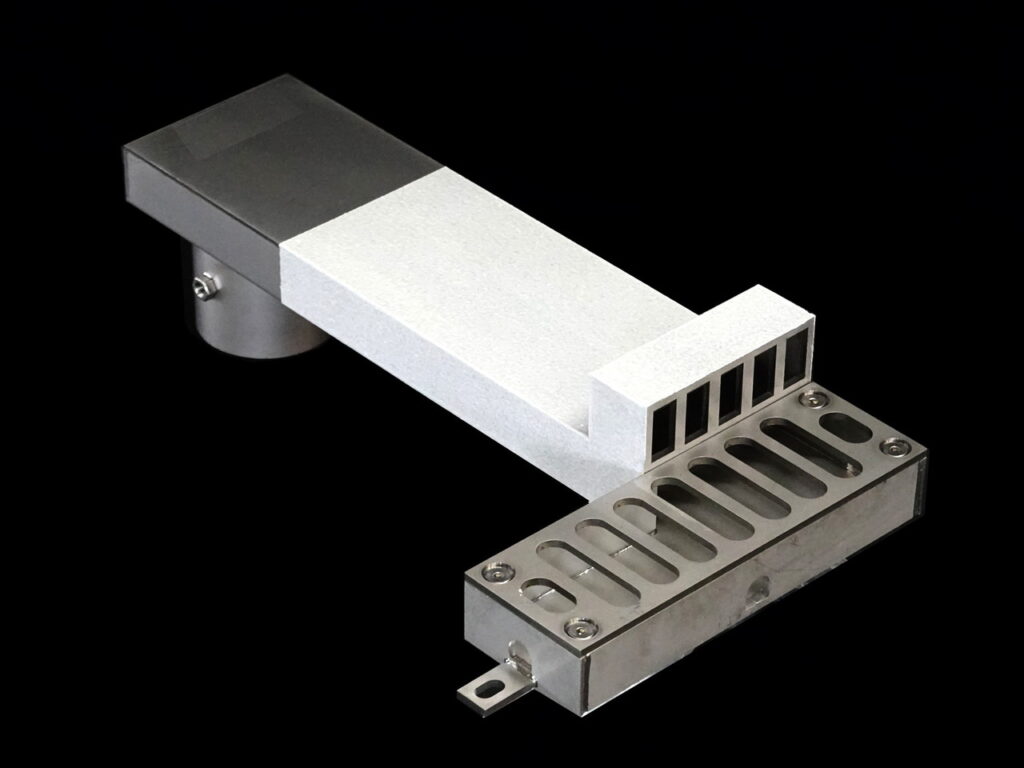

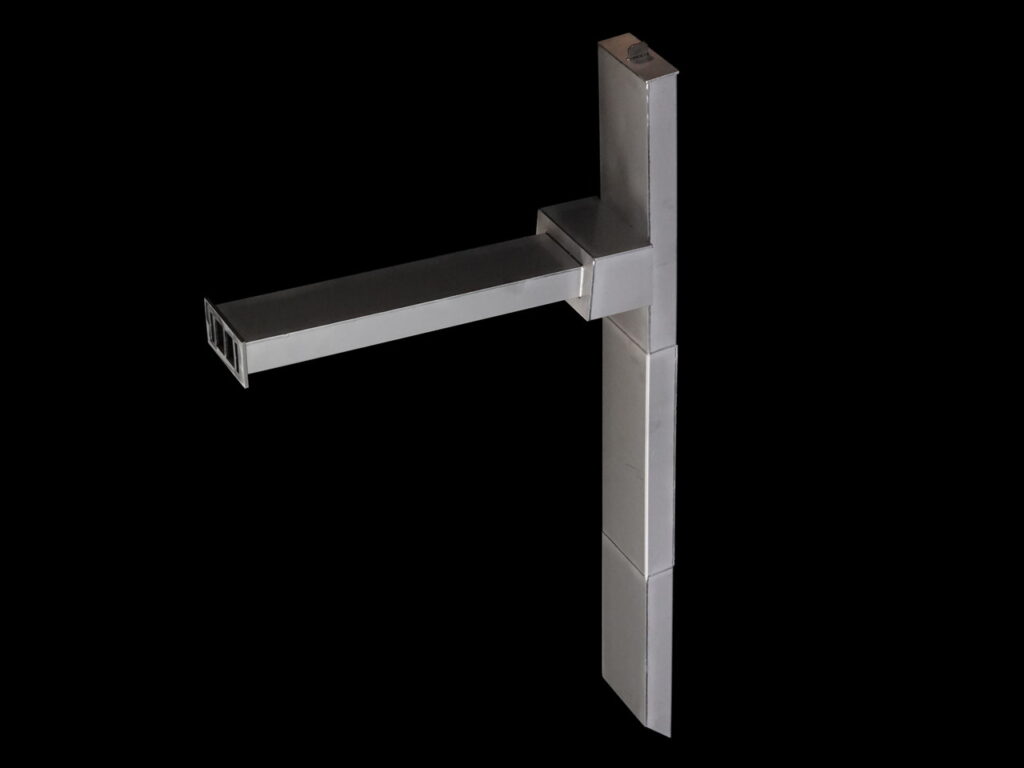

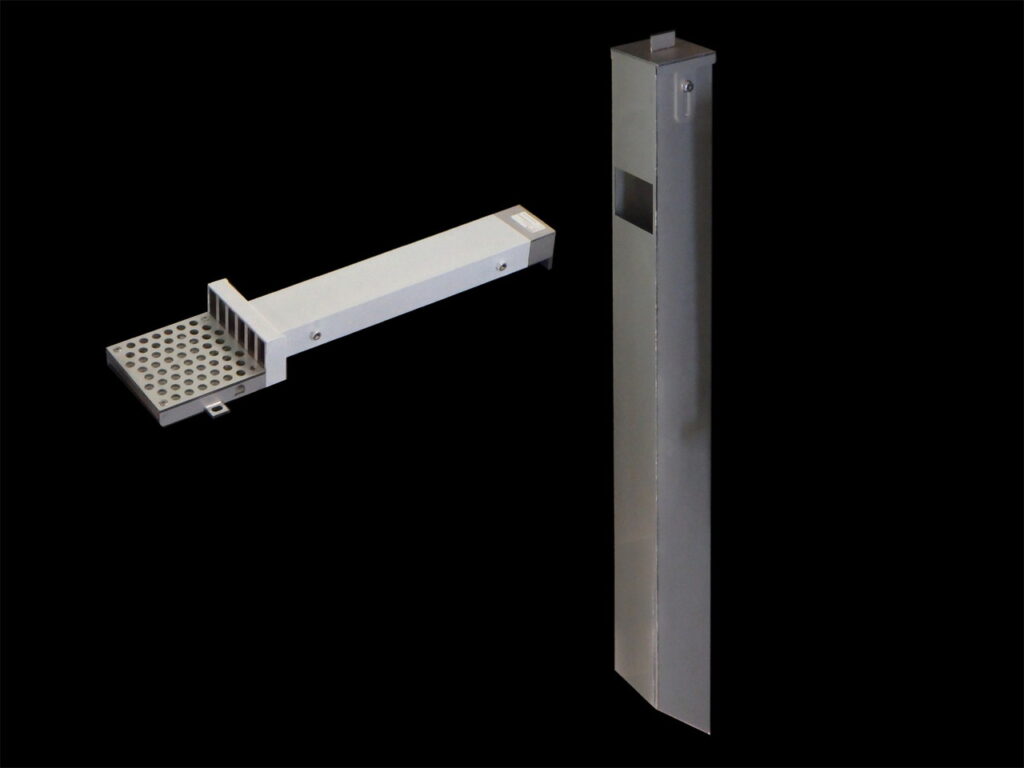

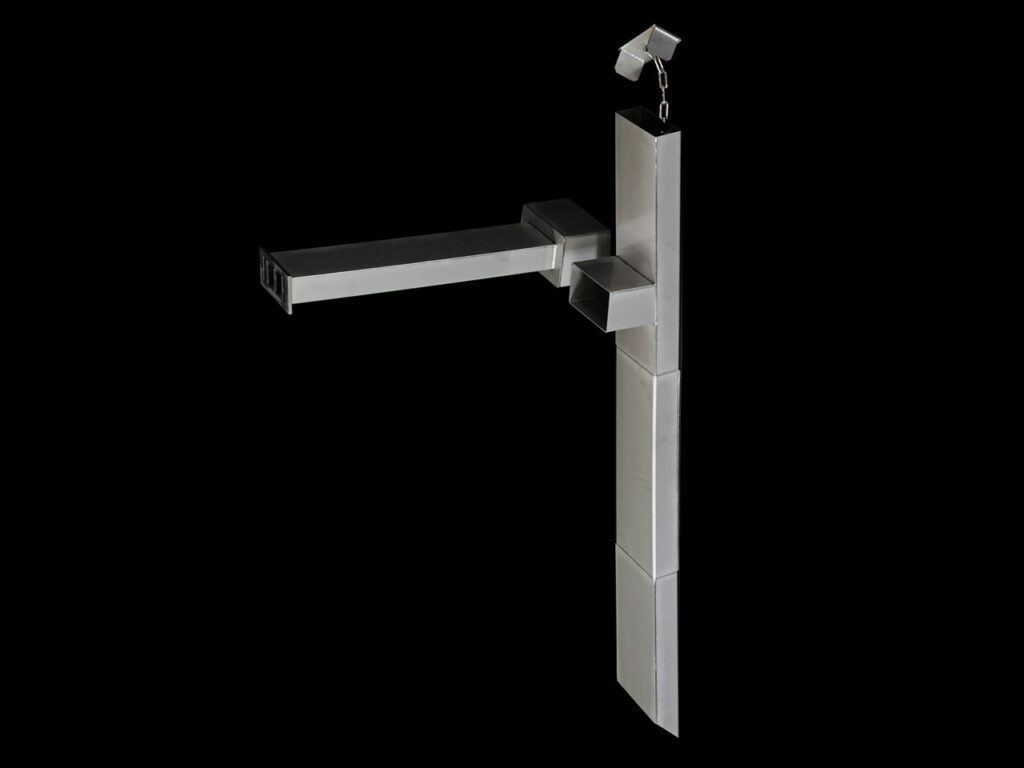

①-B1-1-6.「TSDR-SSD」
♯地覆 ♯横引ドレーン
TSステンレス排水装置 ”TSDR-SSD” 主な特徴

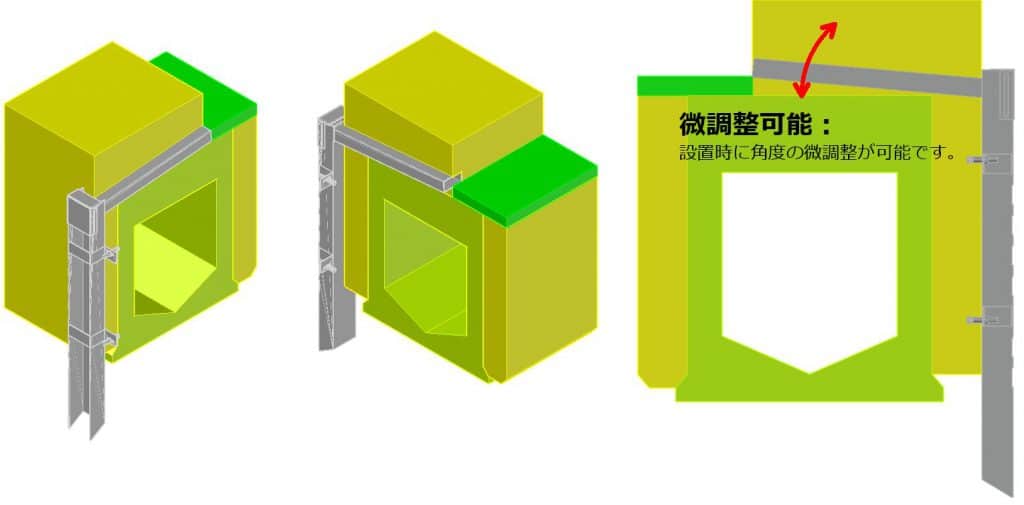

横引管、鉛直管が分離式の為、横引管の角度調整が可能です。各種仕様変更も可能です。
設置イメージ
フリーキーワード：TSDR-SSD
TSDR-SSD

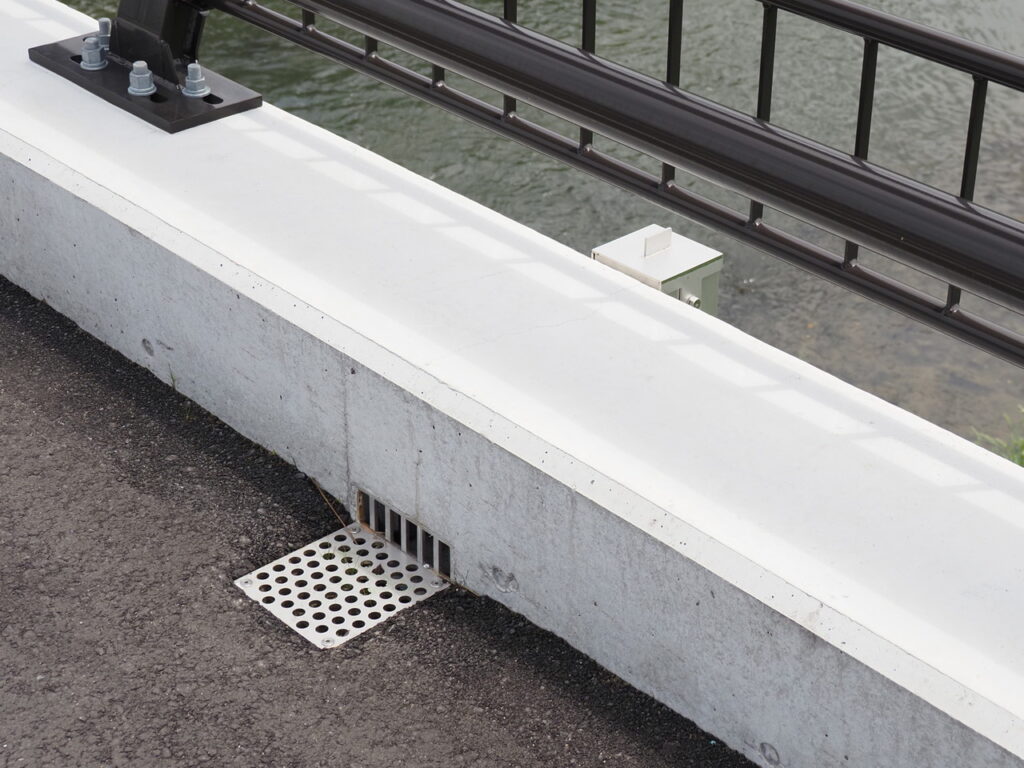

上記例の現場写真 滋賀県 長浜市
フリーキーワード：三条橋
上記例の現場写真 滋賀県 長浜市
フリーキーワード：三条橋
上記例の現場写真 長野県 松本市
フリーキーワード：無名橋（１５０９０）
上記例の現場写真 長野県 松本市
フリーキーワード：無名橋（１５０９０）
上記例の現場写真 群馬県 前橋市
フリーキーワード：受地橋
上記例の現場写真 群馬県 前橋市
フリーキーワード：受地橋

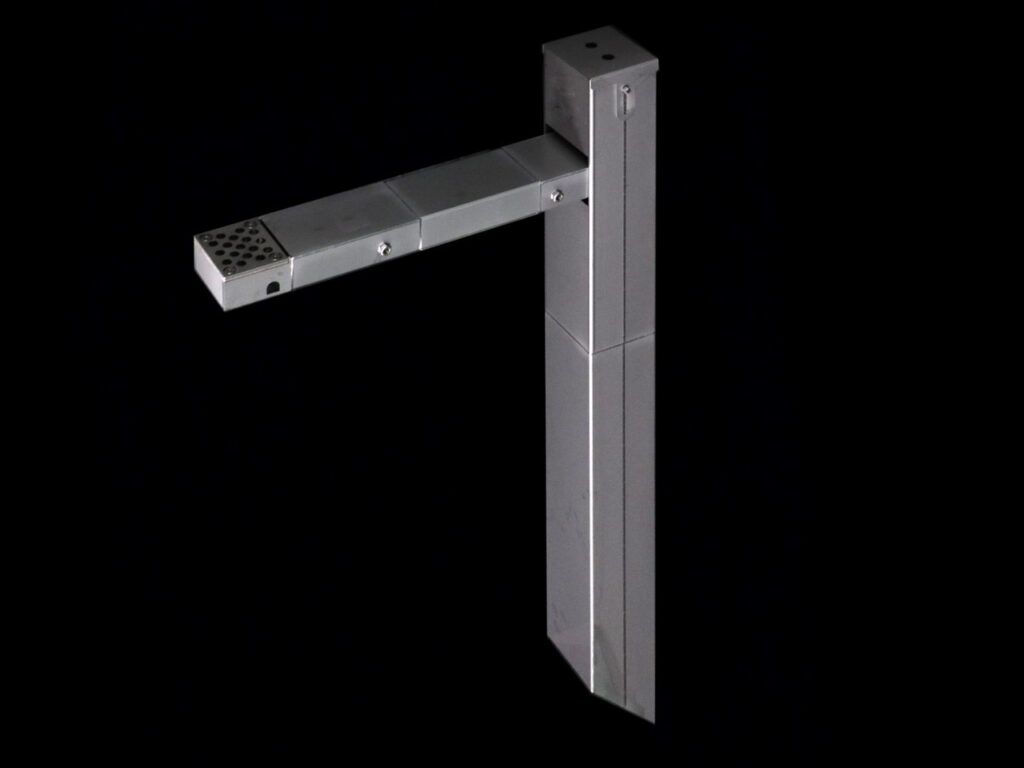

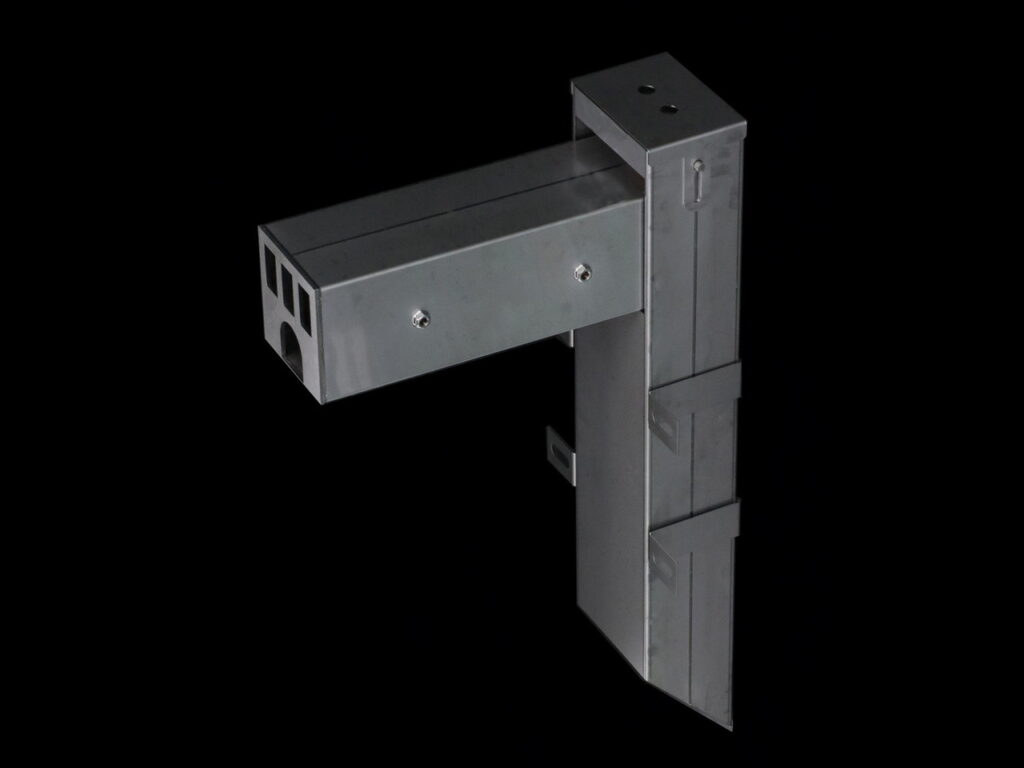

①-B1-1-7. TSDR-YD/SSD
カスタマイズ例
ご希望の組み合わせ、形状をお伝えください。個別の作図ご提案いたします。

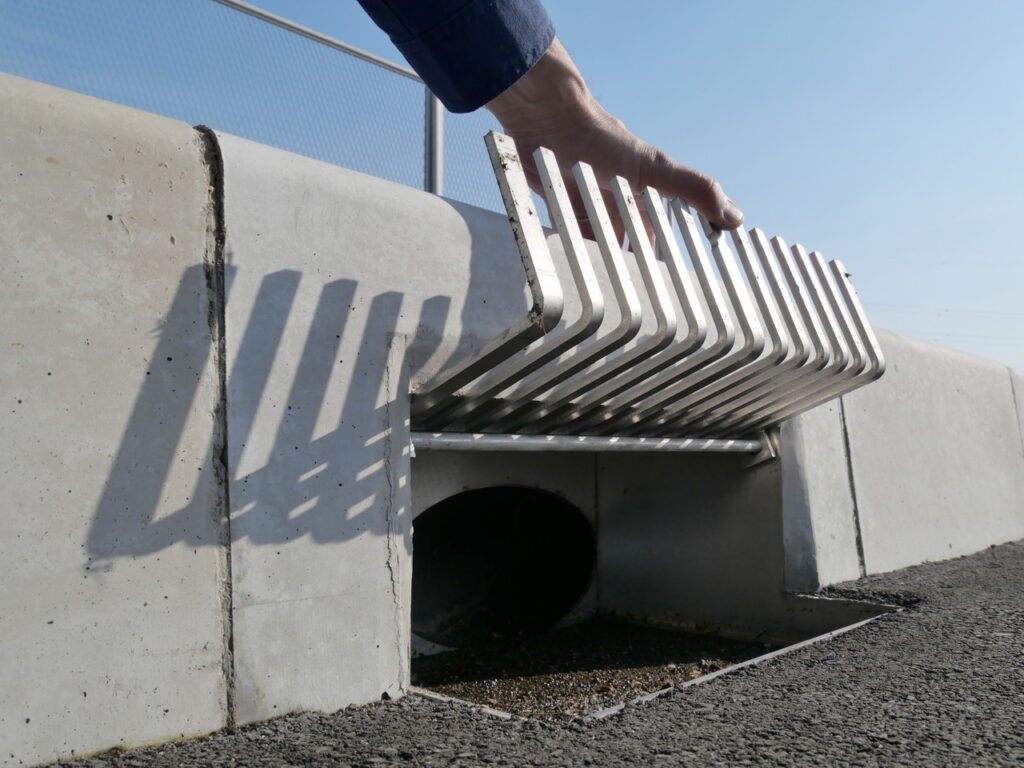

①-B1-2. 可動式目皿、掃除蓋
（工具不要）現場接続の例

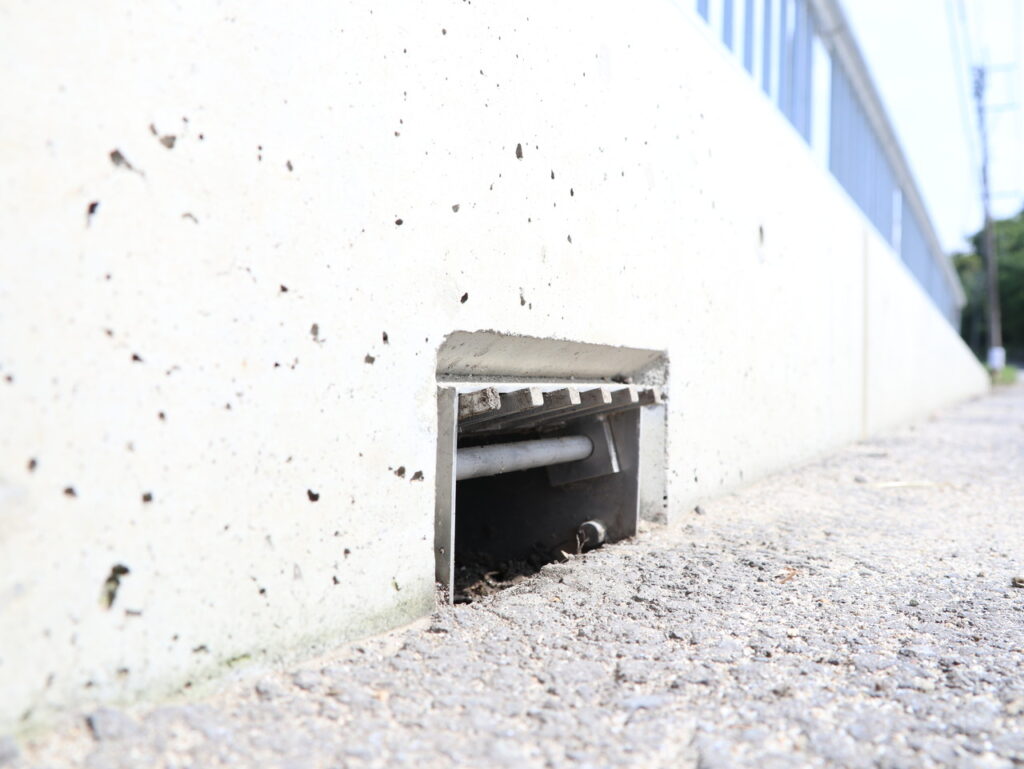

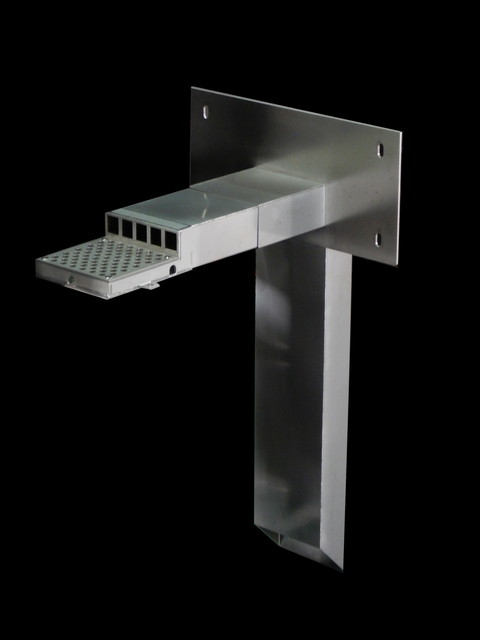

①-B1-2-1.可動式目皿
（工具不要仕様）一例
TSDR-YD301の可動式目皿のサイズを大きくした仕様になります。現場状況に応じ仕様変更、組み合わせ可能です
上記例の現場写真 奈良県 高田土木事務所
フリーキーワード：阿弥陀橋

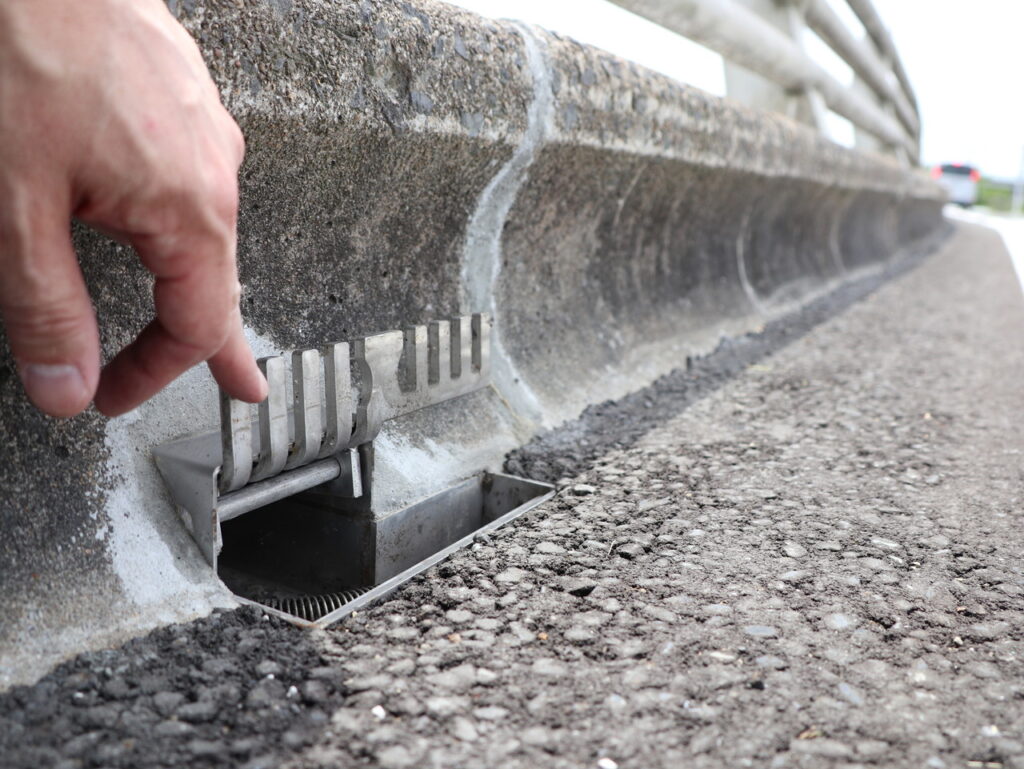

S01-4a. 地覆横引-目皿可動仕様

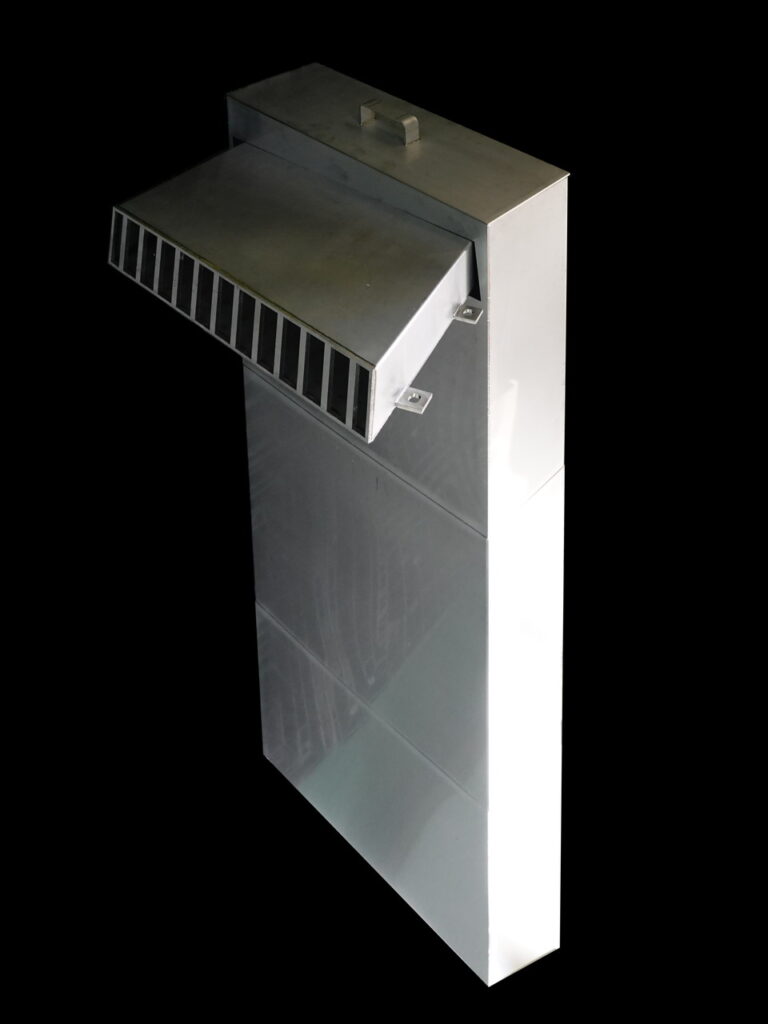

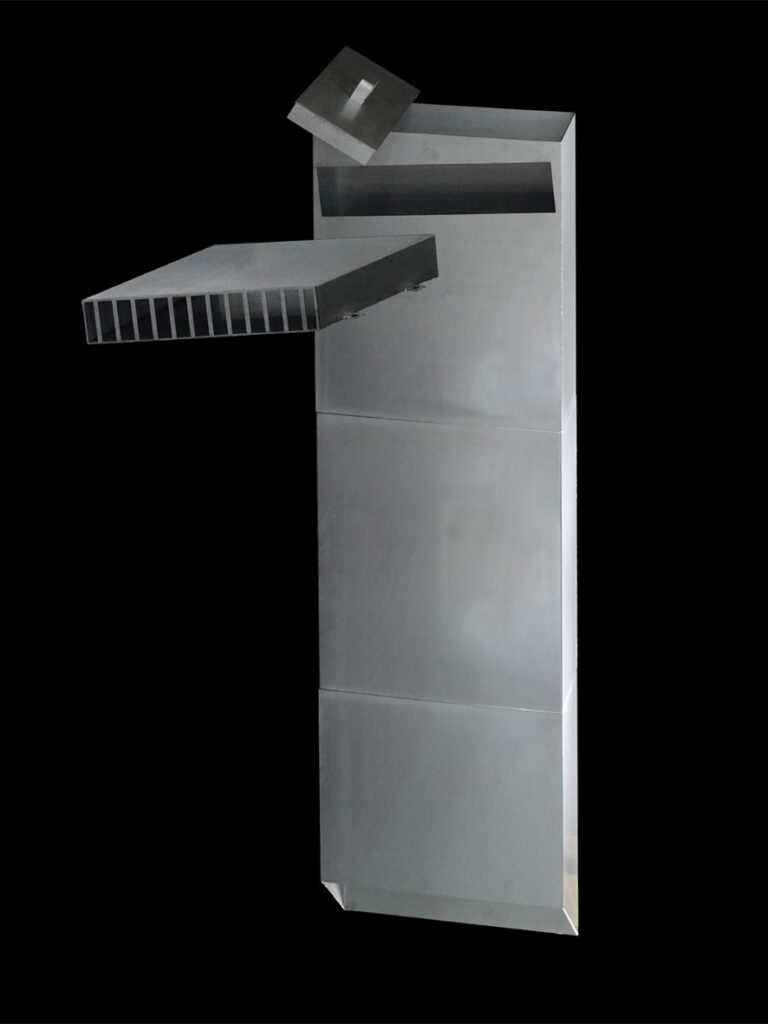

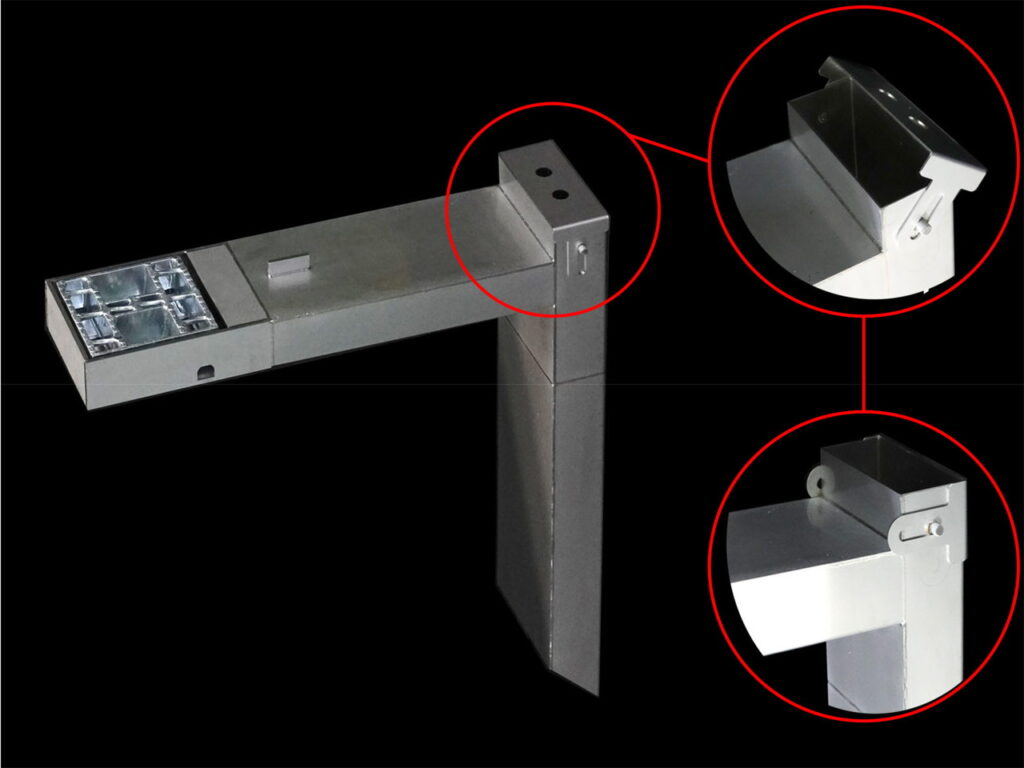

①-B1-2-2.可動式目皿＋掃除蓋
（工具不要仕様）例①

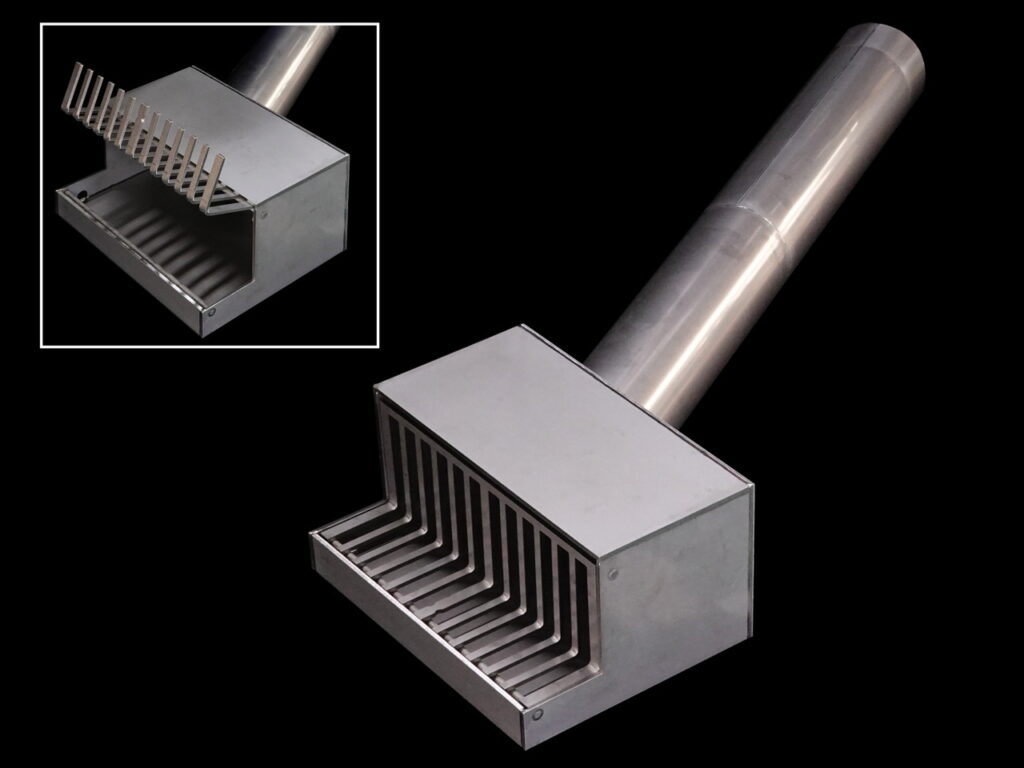

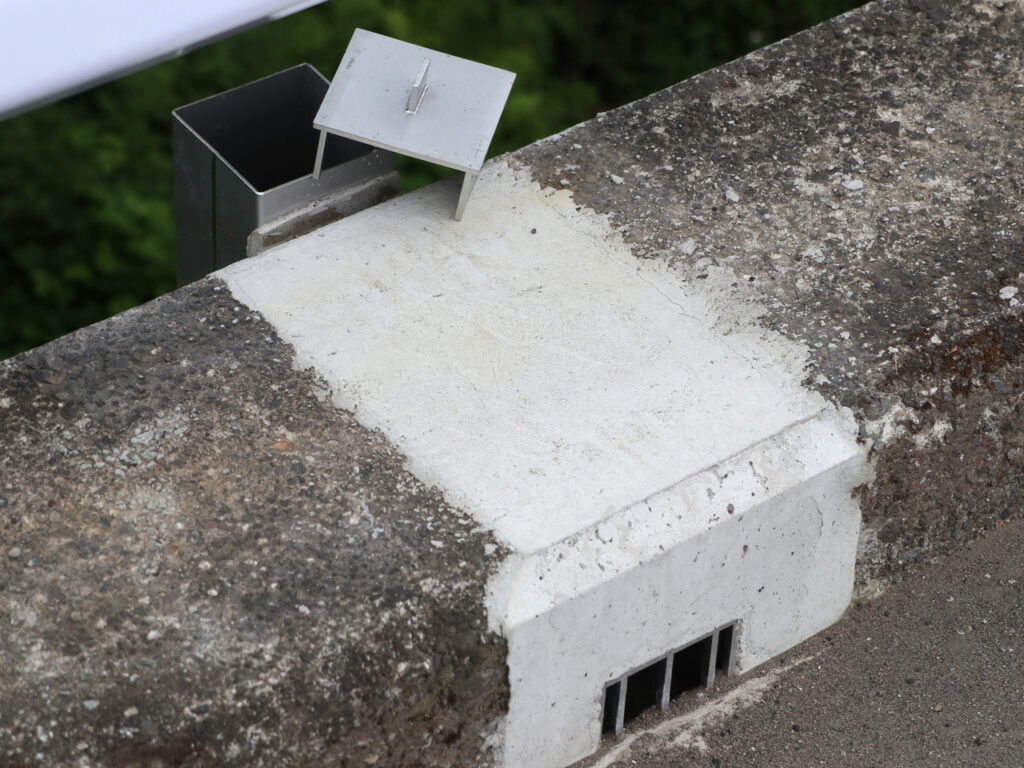

目皿、掃除蓋を開いた状態

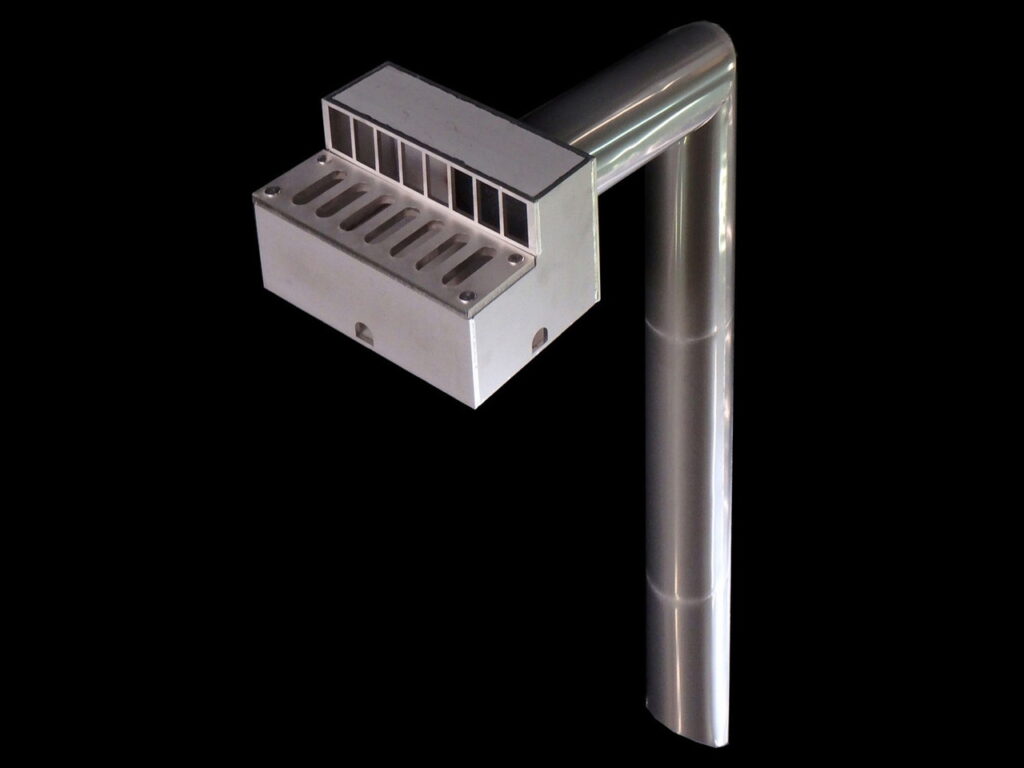

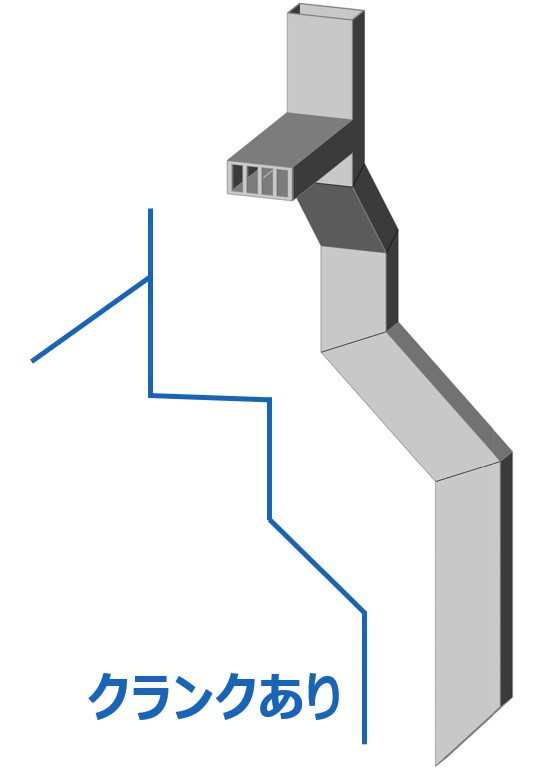

縦引き部 クランク有り仕様
S01-4a. 地覆横引-目皿可動仕様
and S01-4b. 地覆横引-鉛直部掃除蓋仕様
①-B1-2-3.可動式目皿＋掃除蓋
（工具不要仕様）例②

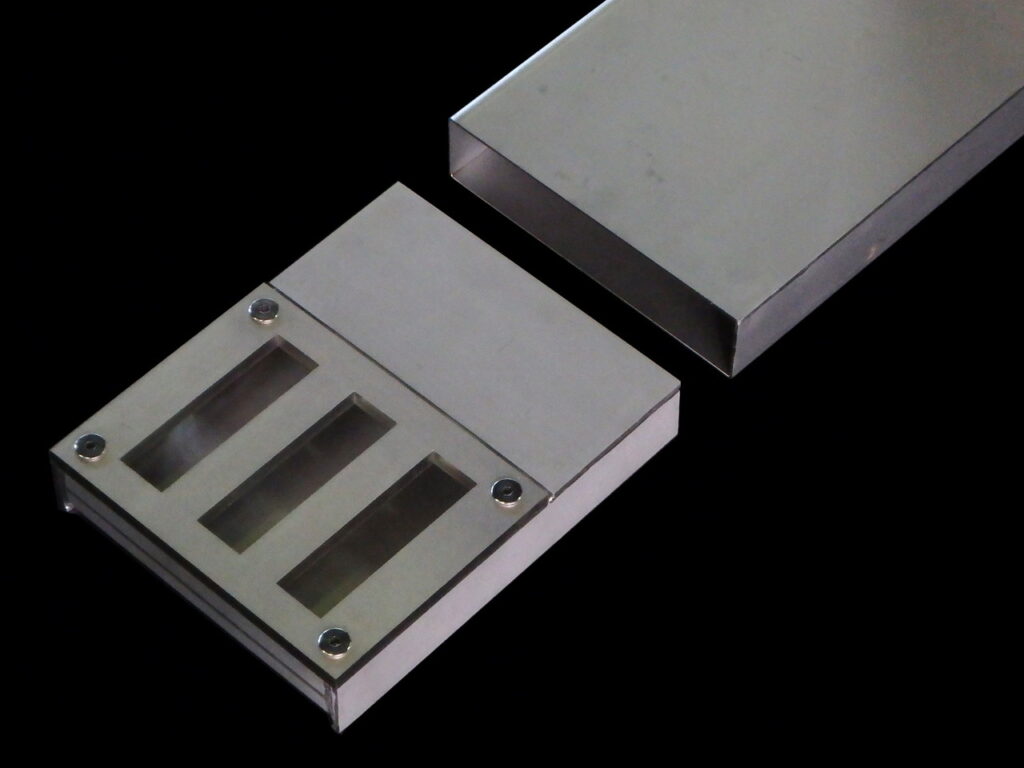

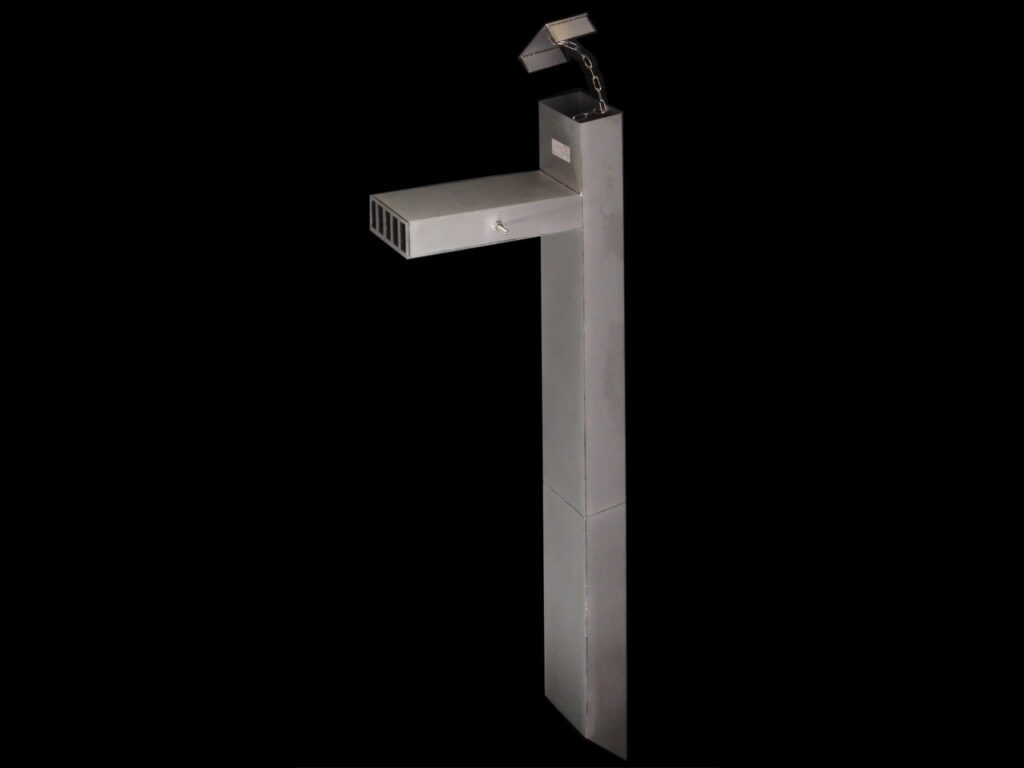

写真① 掃除蓋
（工具不要）仕様

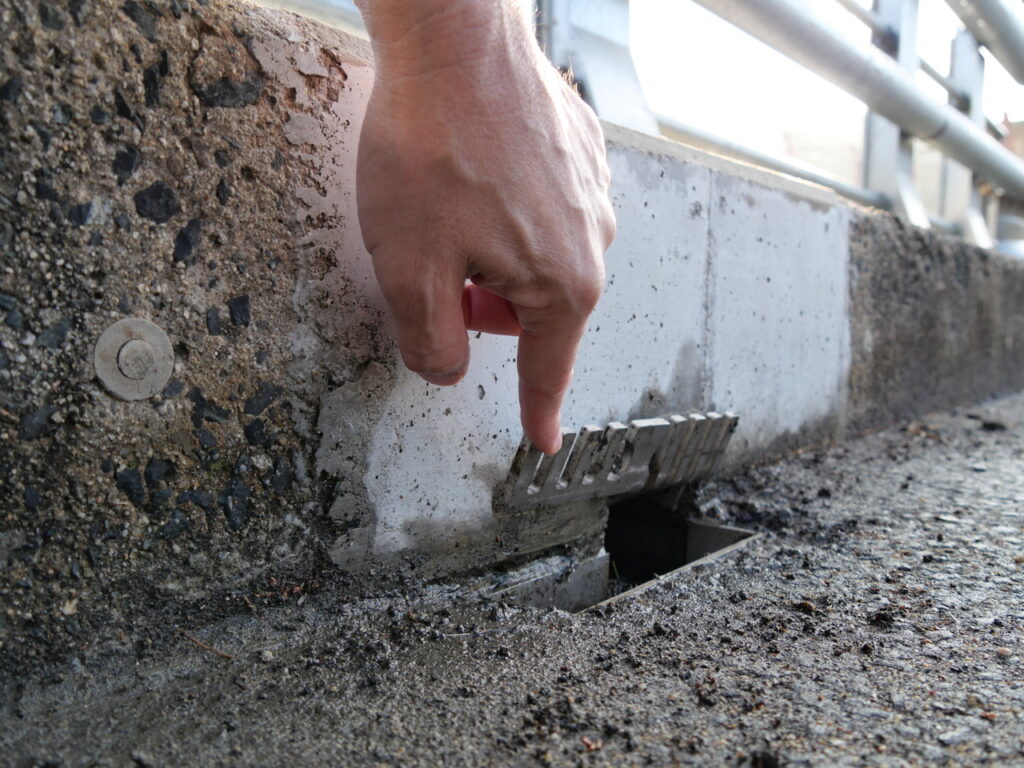

写真② 可動式目皿
（工具不要）仕様

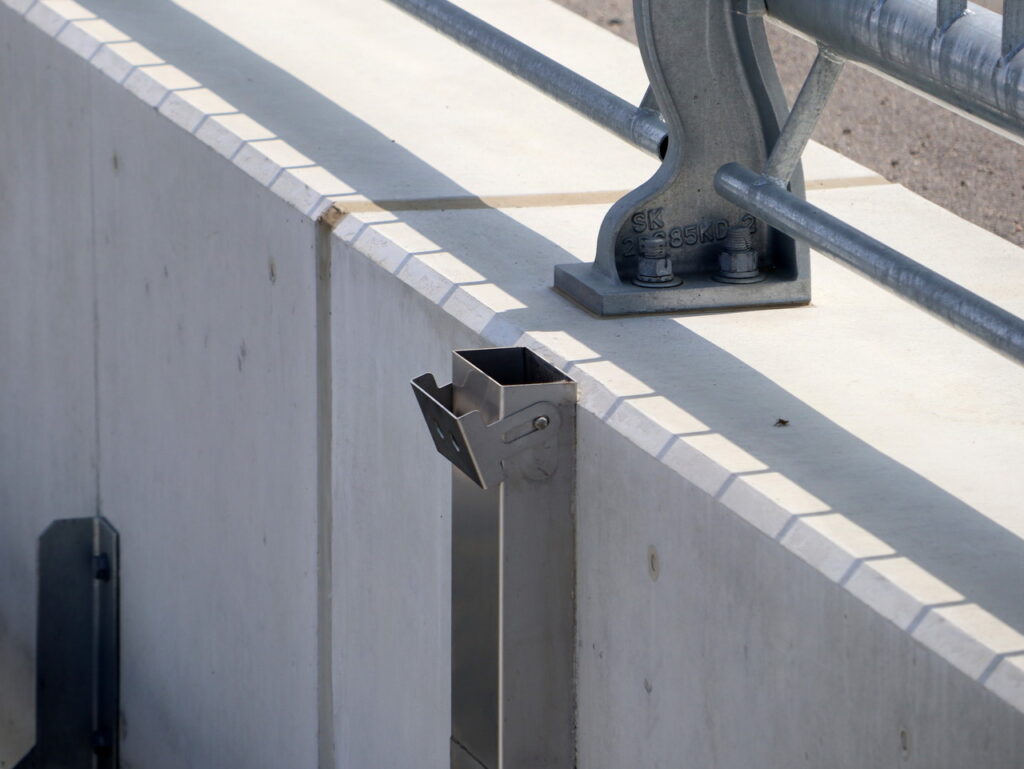

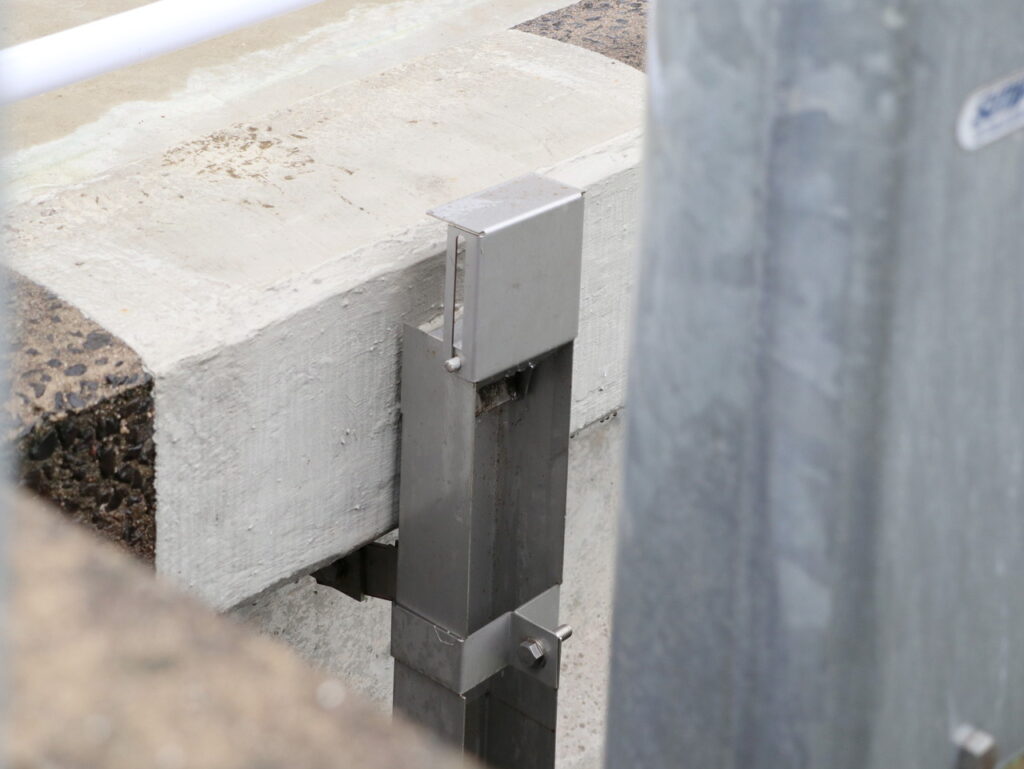

鉛直箇所写真
金具はずん切ボルトを使用
上記例の現場写真 北海道 札幌市
フリーキーワード：一条大橋
参考：（写真のように長い地覆関連の横引きのある箇所）
S08-4. 歩道部に関わる箇所
①-B1-2-4.可動式目皿＋掃除蓋
（工具不要仕様）例③（+分離式）
写真① 掃除蓋（工具不要）仕様
写真② 可動式目皿（工具不要）仕様
上記例の現場写真 群馬県 前橋市
フリーキーワード：一本橋

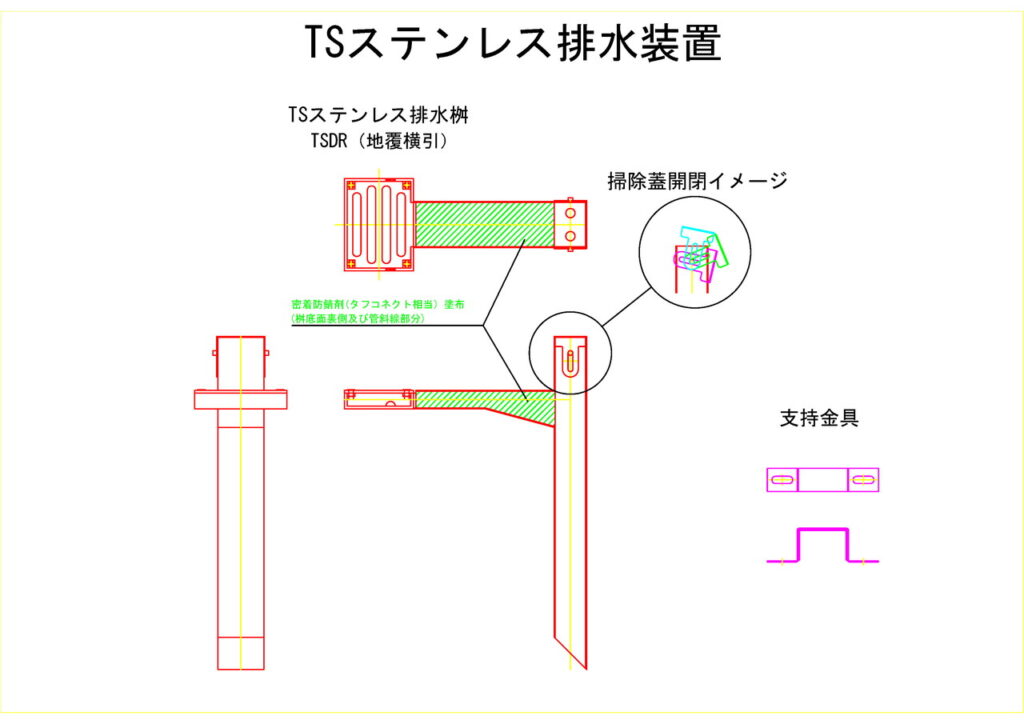

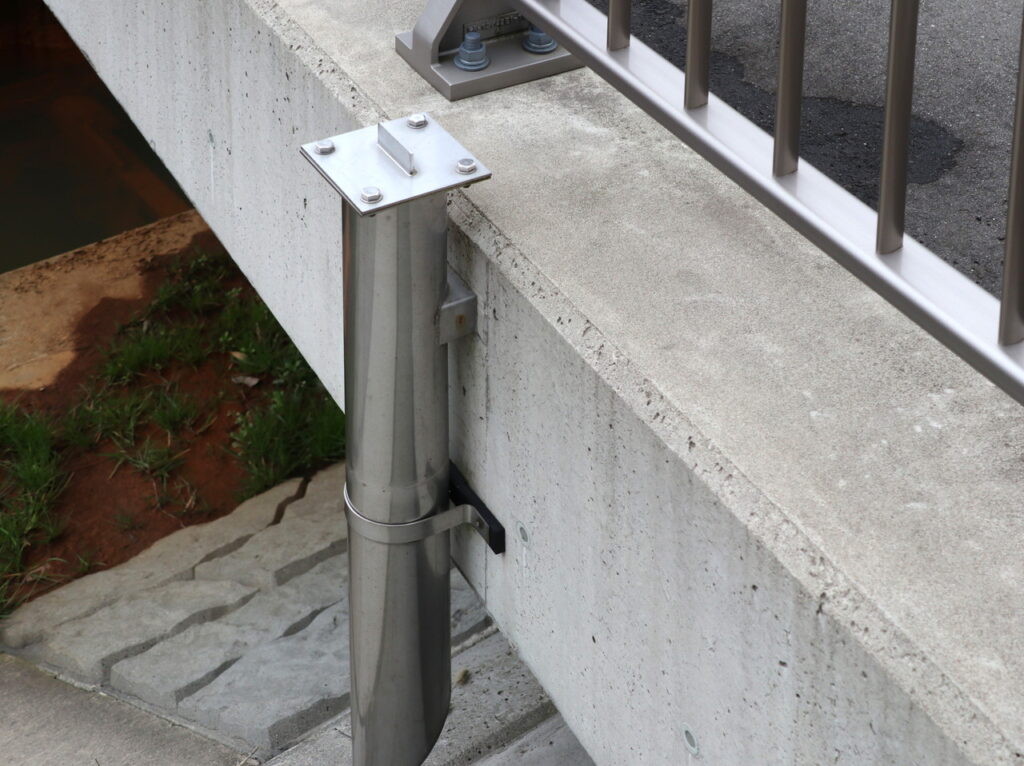

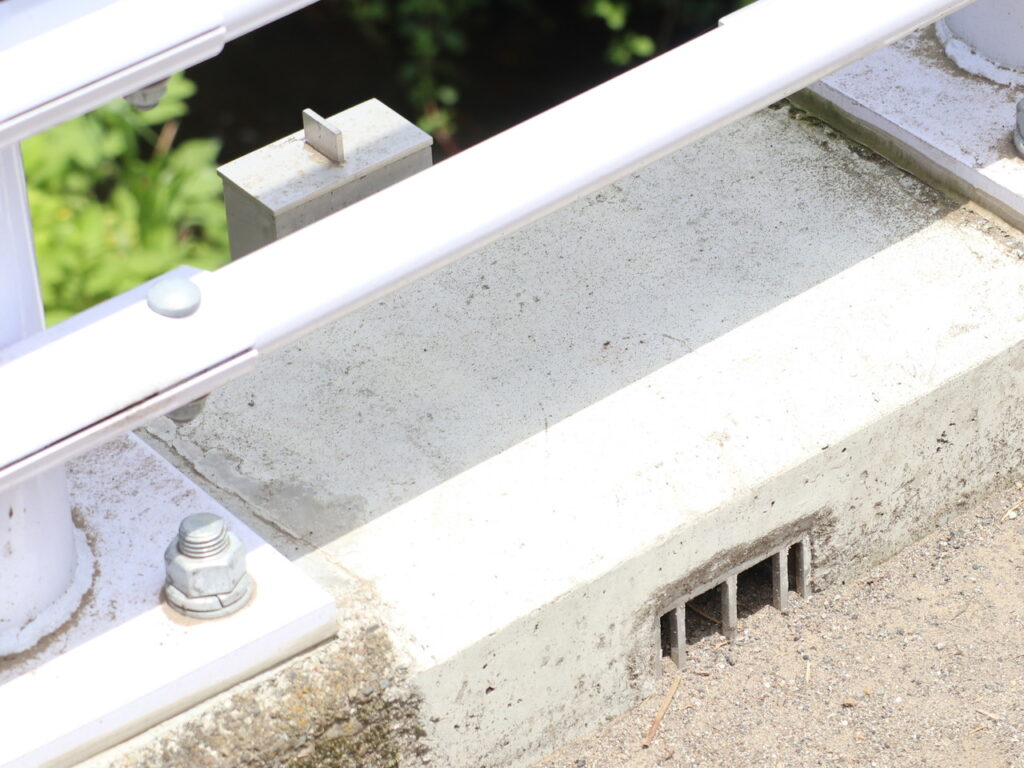

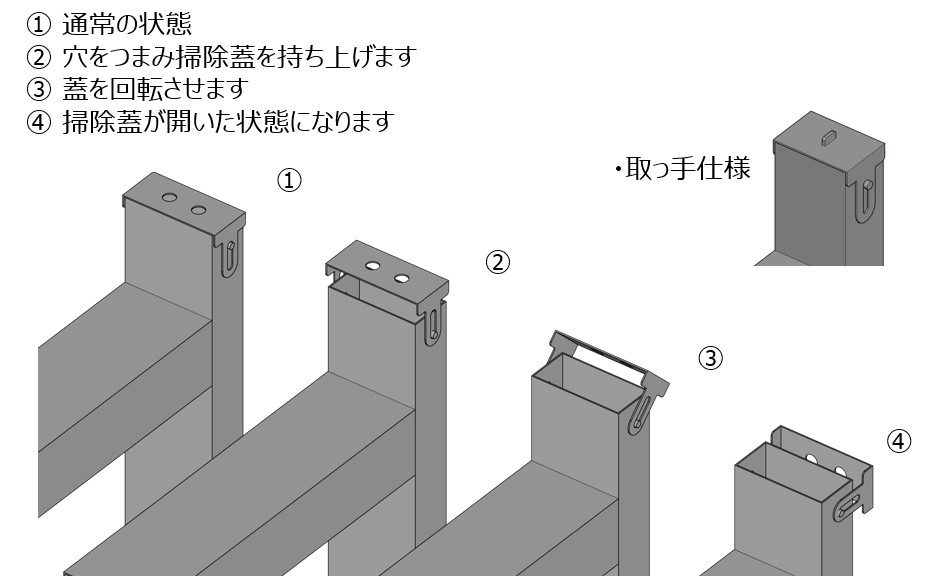

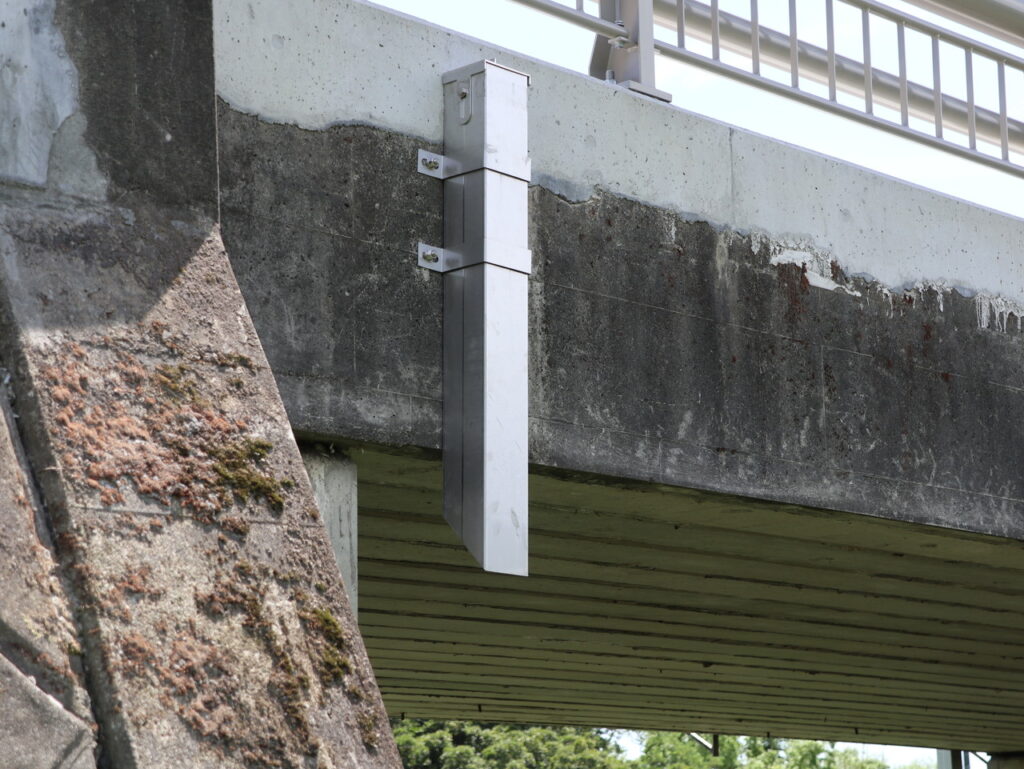

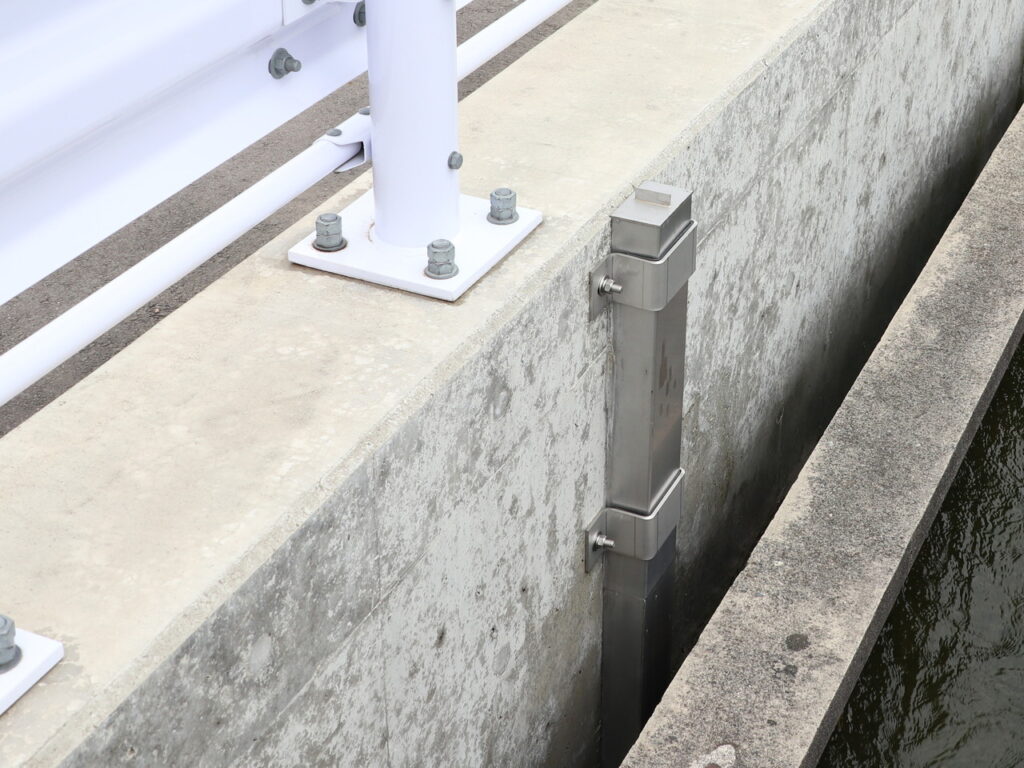

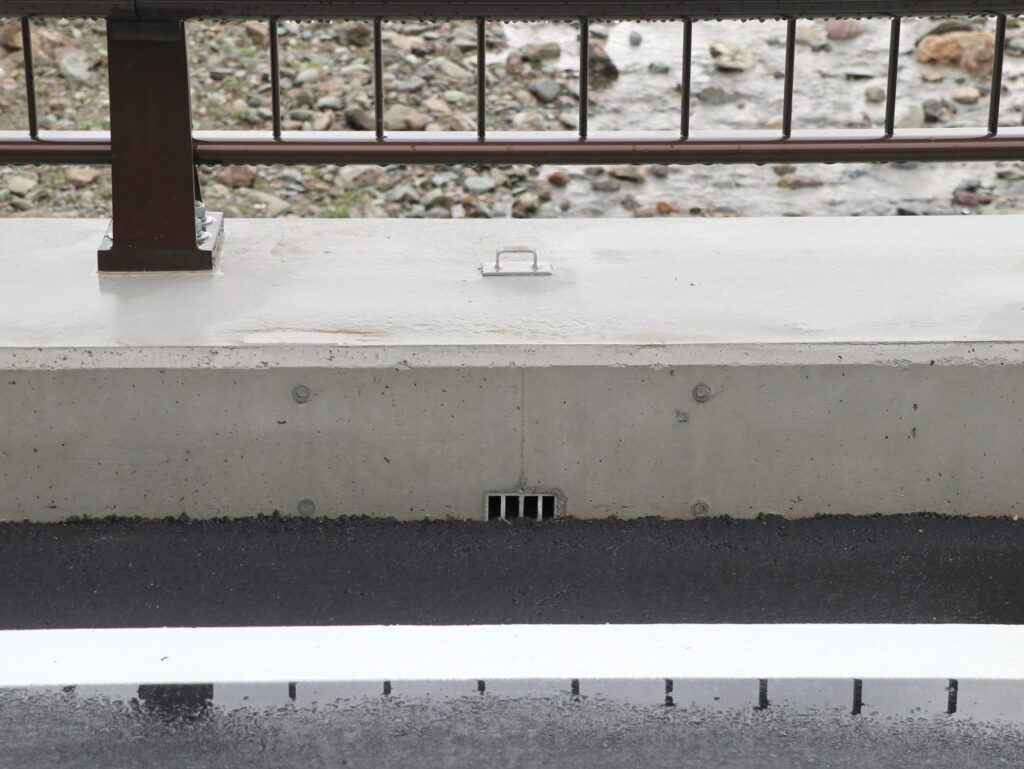

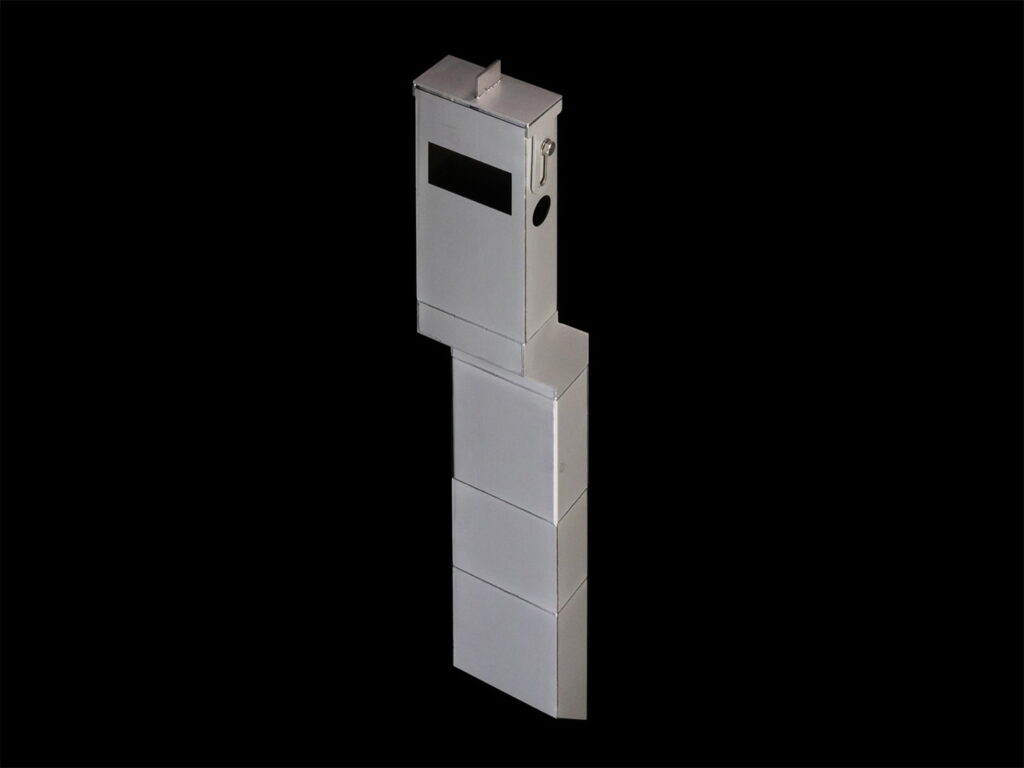

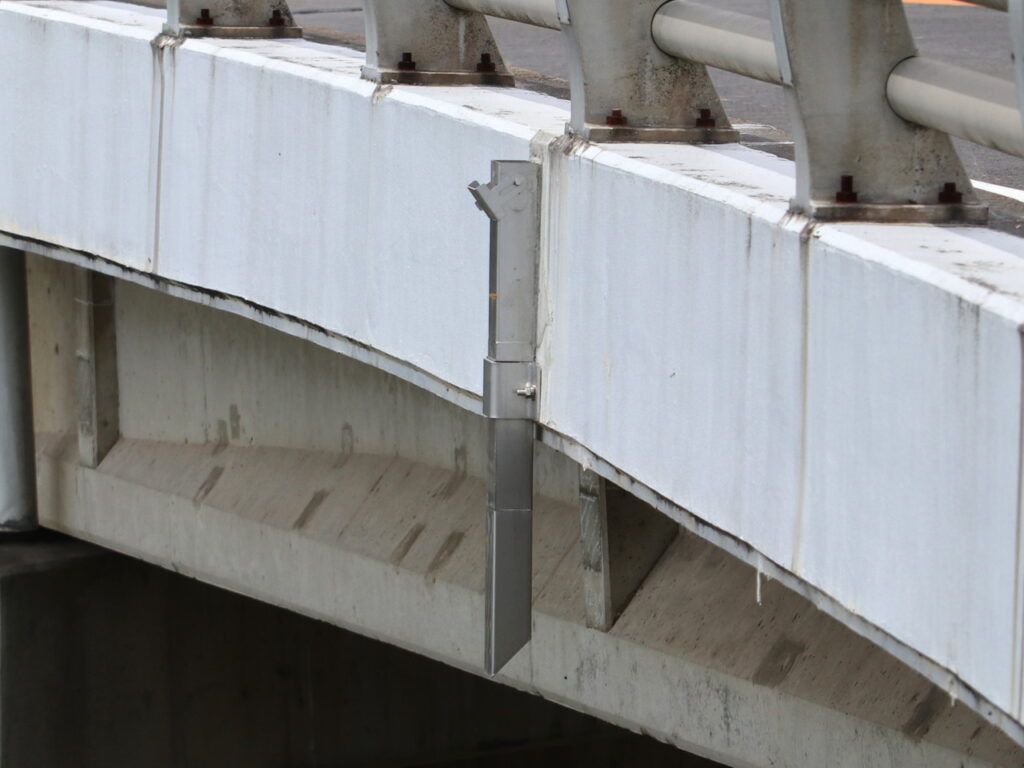

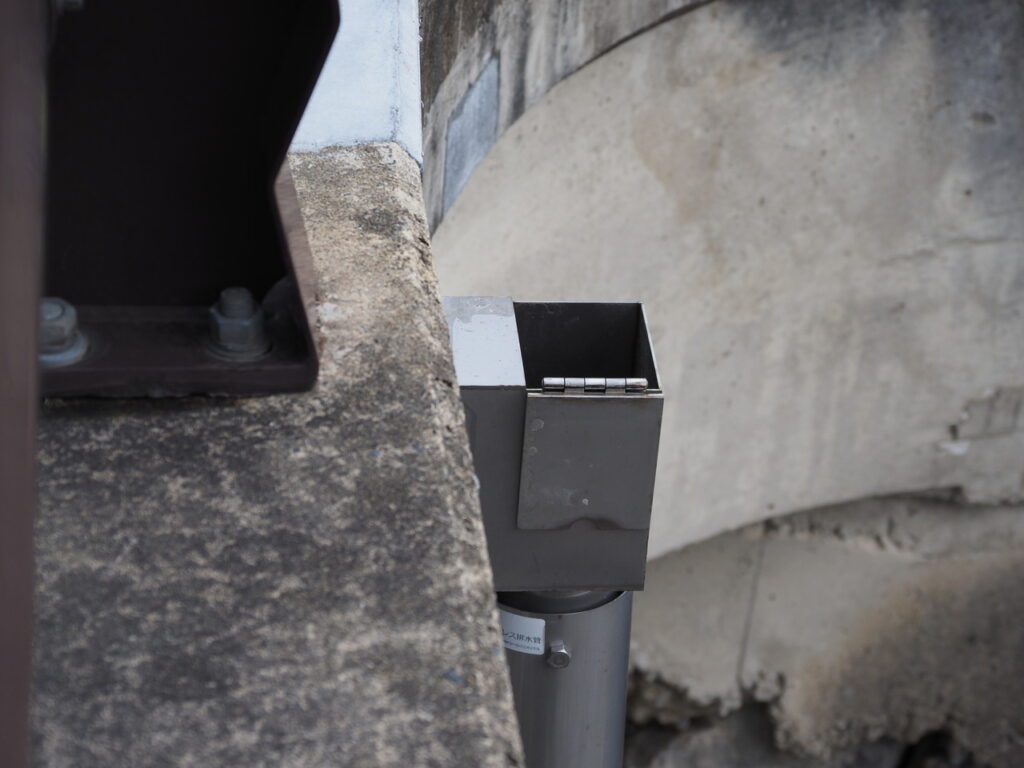

①-B1-2-5.鉛直部掃除蓋
（工具不要仕様）
S01-4b. 地覆横引-鉛直部掃除蓋仕様
※鉛直部掃除蓋付き全般になります（工具使用のものも含む）

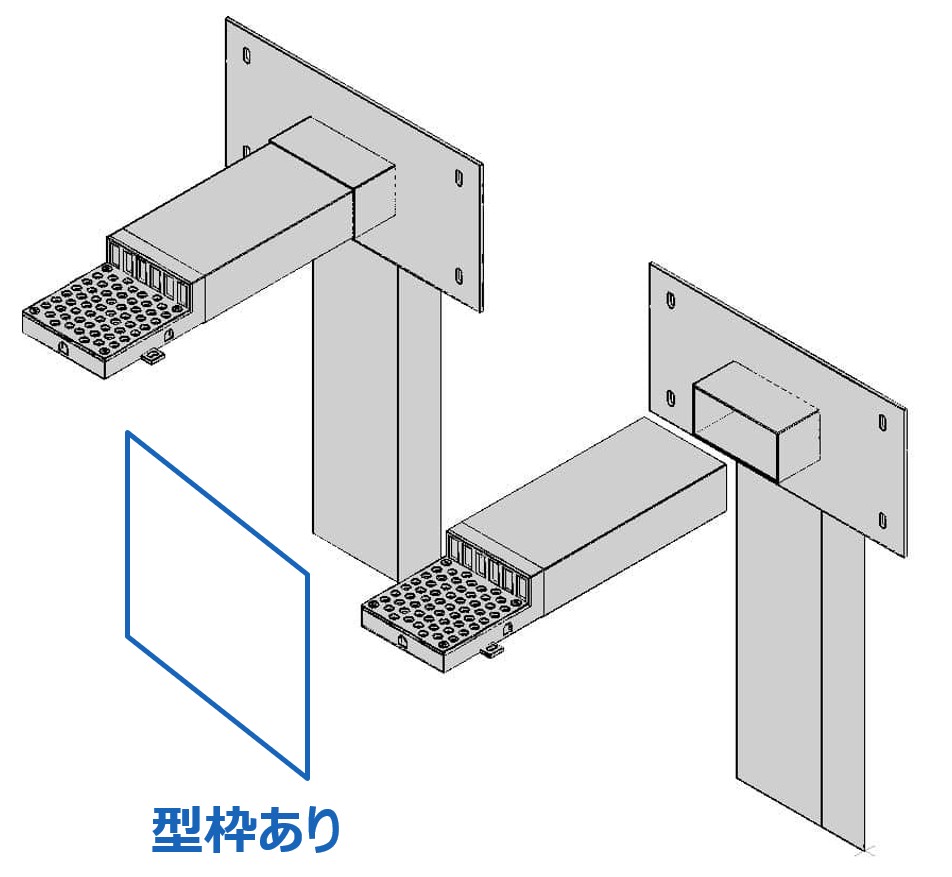

①-B1-2-6.現場接続仕様例
（鉛直部型枠一体型）
地覆横引（貫通）管
（目皿スライド挿し込み式、型枠付仕様）
上記例の現場写真 大阪府 藤井寺市
フリーキーワード：西水川橋
上記例の現場写真 大阪府 藤井寺市
フリーキーワード：古室橋
上記例の現場写真 大阪府 藤井寺市
フリーキーワード：古室橋

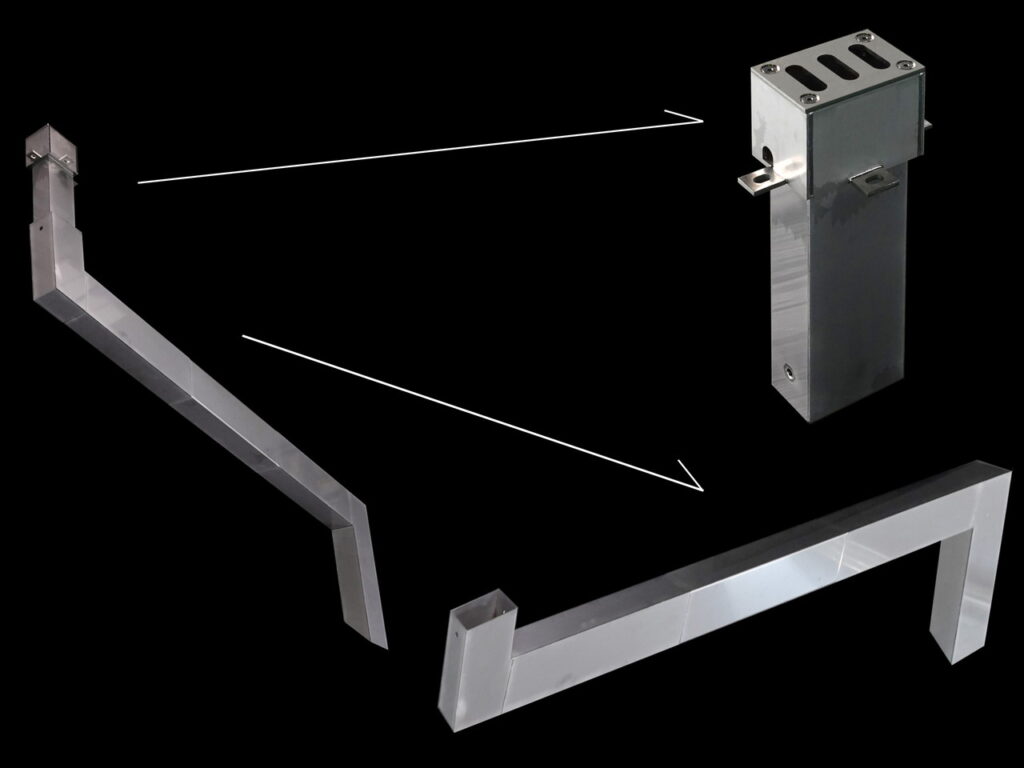

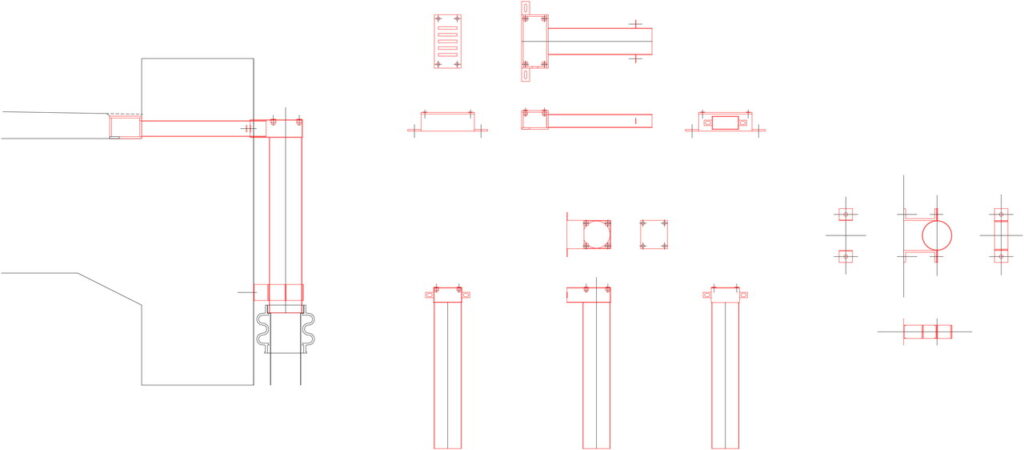

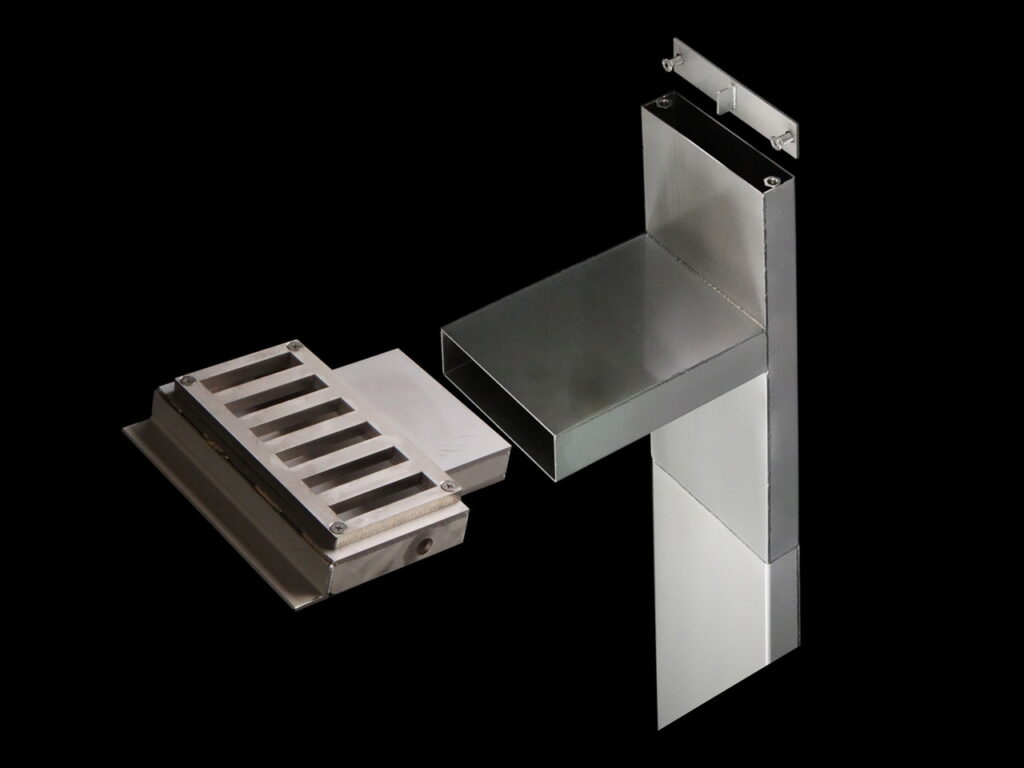

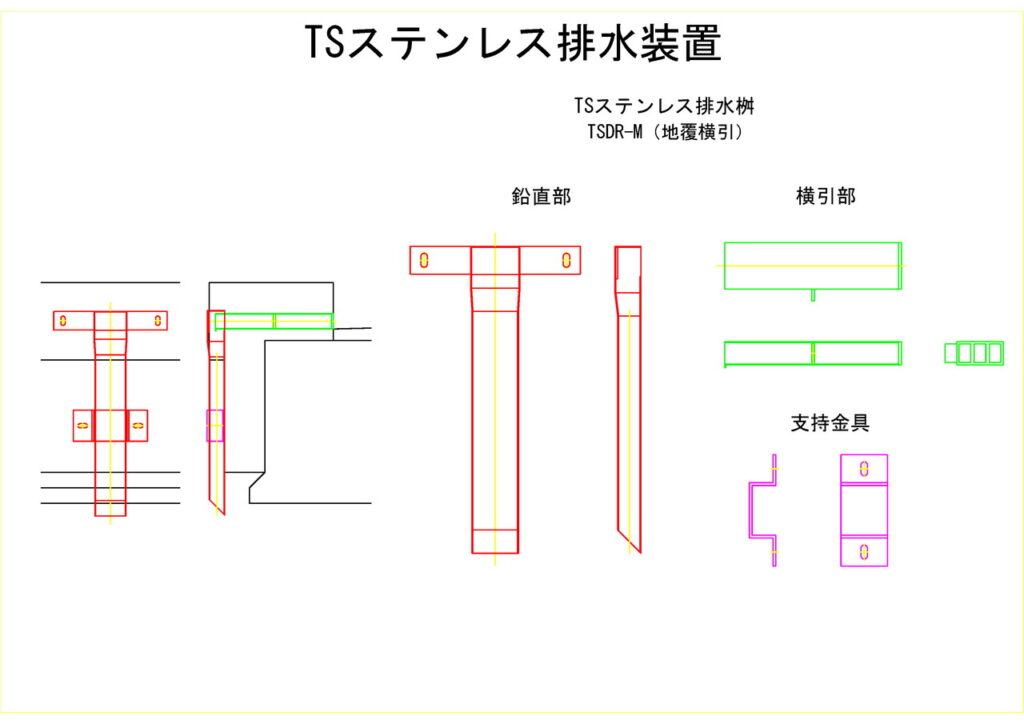

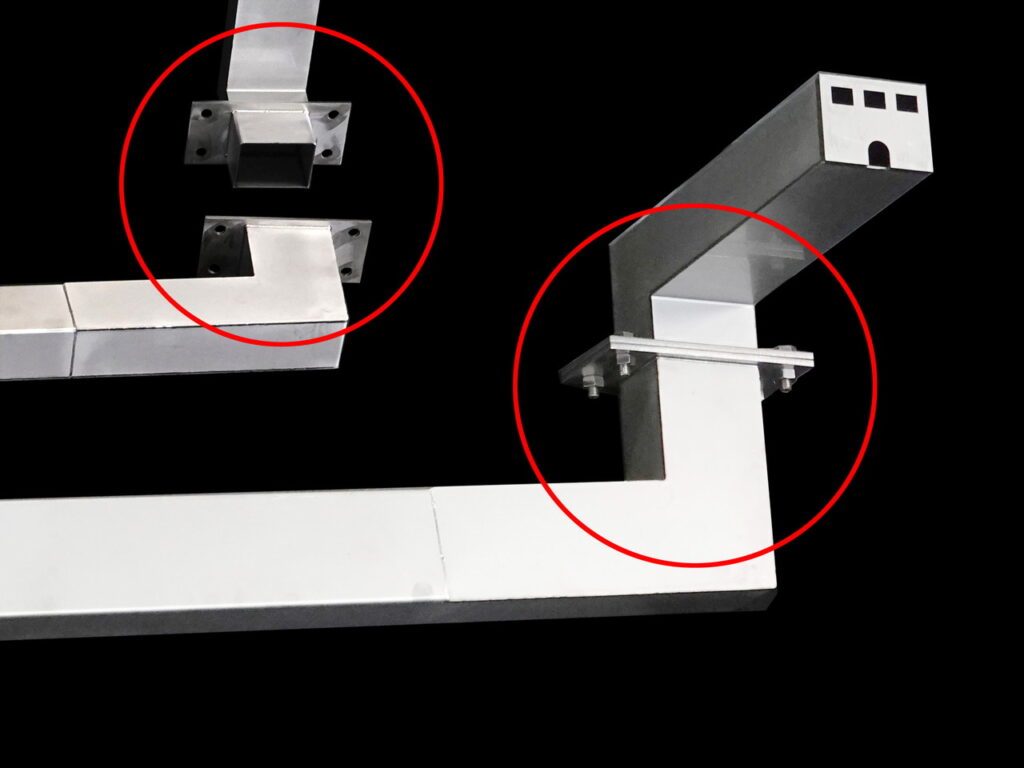

①-B1-2-7.現場接続
（分離）仕様例①
①-B1-2-8.現場接続
（分離）仕様例②
上記例の現場写真 新潟県 長岡地域振興局
フリーキーワード：太田川橋
①-B1-2-9.現場接続
（分離）仕様例③
接続部拡大
上記例の現場写真 岐阜県 七宗町
フリーキーワード：寺前橋

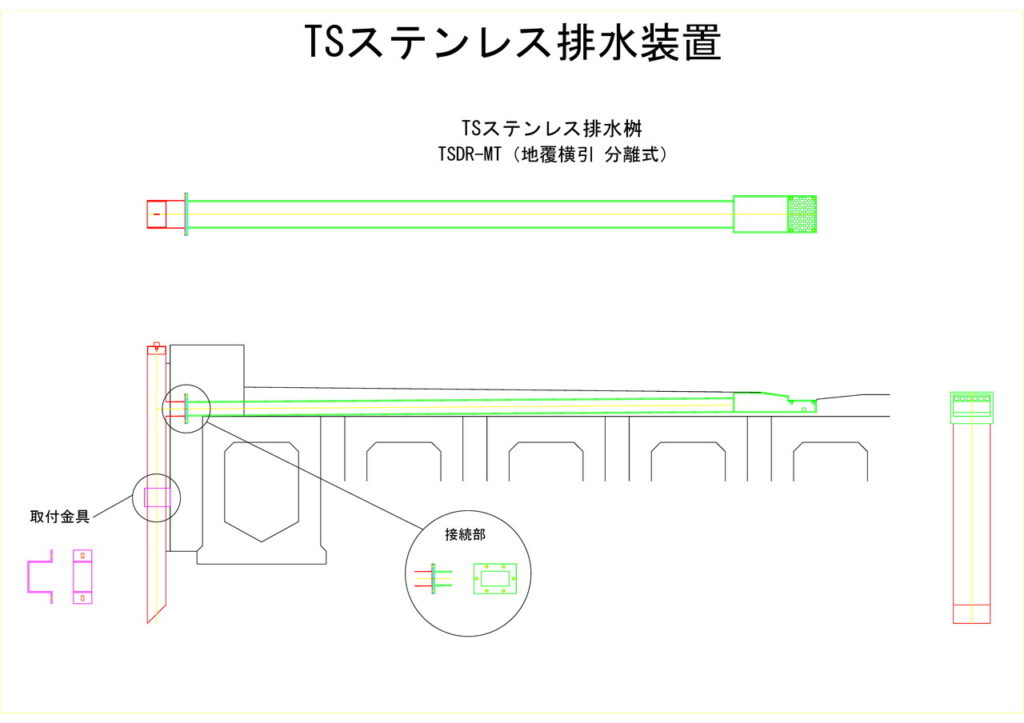

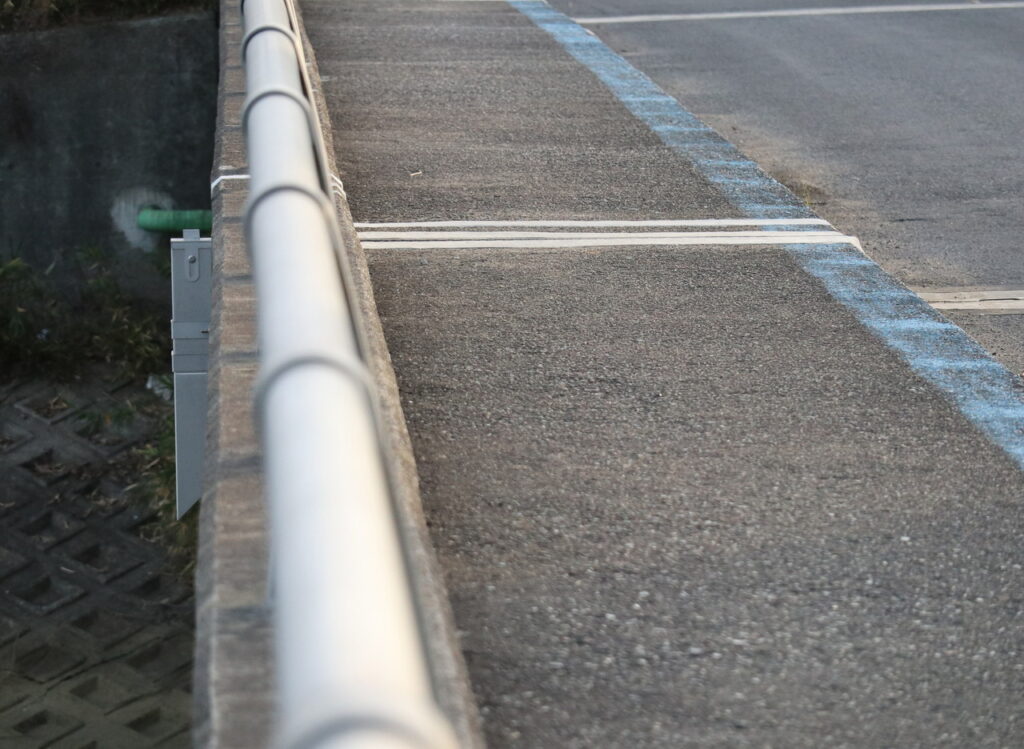

①-B1-2-10.現場接続
（分離）仕様例④

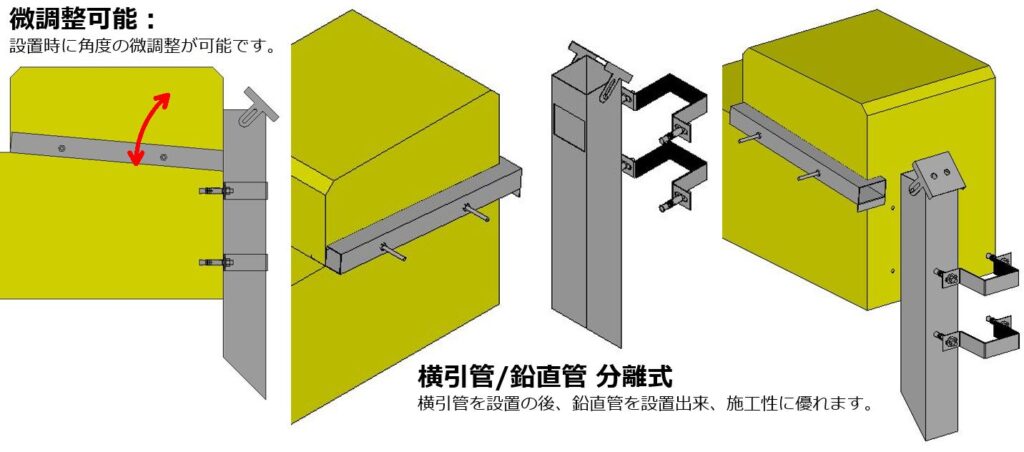

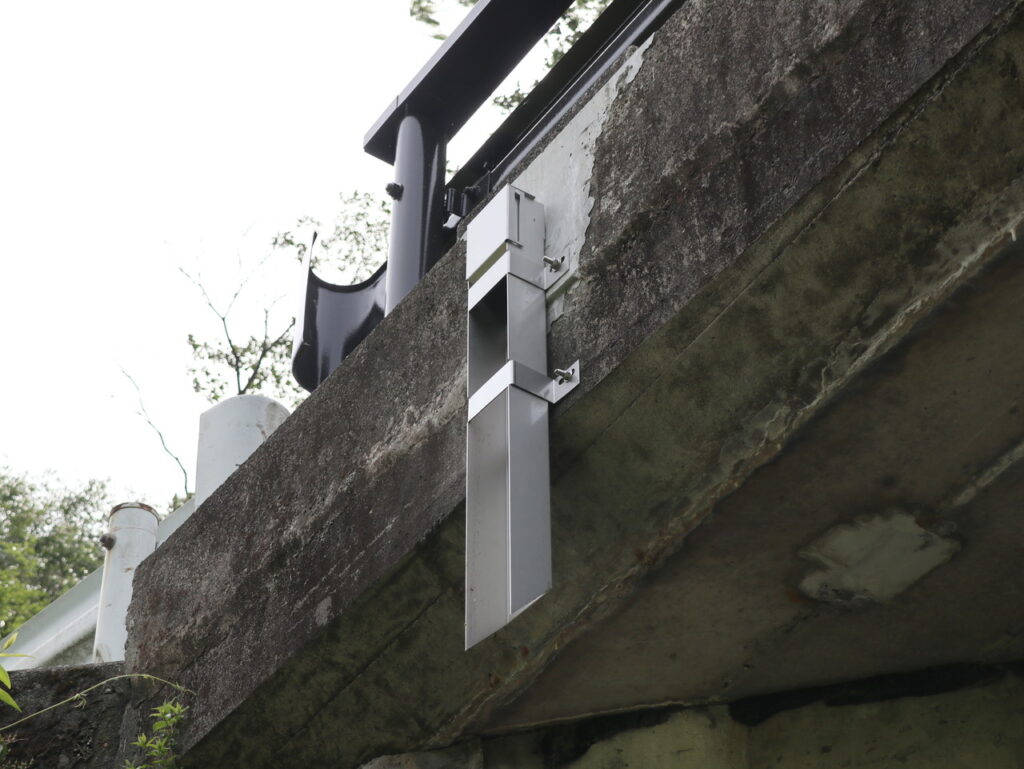

横引管（緑色）と鉛直部（赤色）は分離されています。
上記例の現場写真 埼玉県 上尾市
フリーキーワード：本町橋
①-B1-2-11.現場接続
（分離）仕様例⑤
接続箇所はボルトで取付け。横引き部の目皿、鉛直部の掃除蓋はボルトで開閉可能です。
①-B1-2-12.現場接続
（分離）仕様例⑥
縦断の勾配に合わせ、鉛直部の開口部（切り込み）は斜めになっています。
①-B1-2-13.現場接続
（分離）仕様例⑦
上記例の現場写真 愛知県 尾張建設事務所
フリーキーワード：見附跨線橋
①-B1-2-14.現場接続
（分離）仕様例⑧
①-B1-2-15.現場接続
（分離）仕様例⑨
上記例の現場写真 三重県 伊賀市
フリーキーワード：暗崎橋

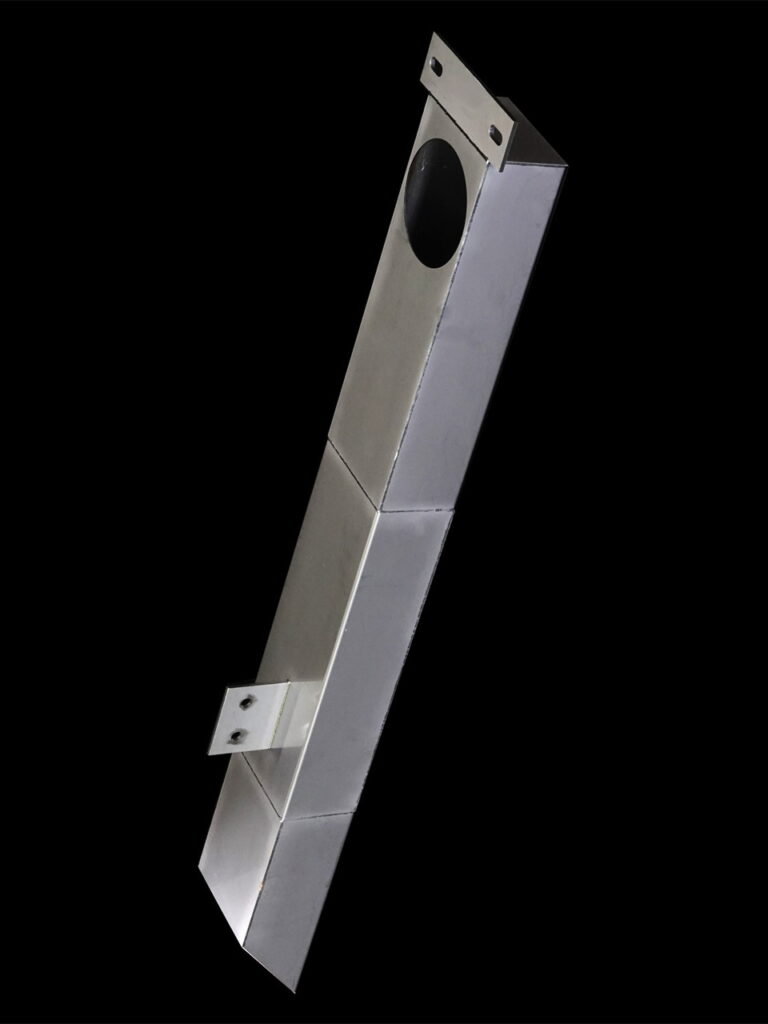

①-B1-2-16.現場接続
（分離）仕様例⑩
地覆横引き埋設箇所は丸管＋目皿仕様で貫通させています。鉛直部は角管で、埋設の丸管を挿し込むための孔を開けています。
上記例の現場写真 愛知県 西三河建設事務所
フリーキーワード：双瀬橋
①-B1-2-17.現場接続
（分離）仕様例⑪
上記例の現場写真 鳥取県 西部総合事務所
フリーキーワード：畑橋
上記例の現場写真 広島県 福山市
フリーキーワード：津之郷７０号線１号橋
①-B1-2-18.現場接続
（分離）+角管接続例
上記例の現場写真 愛知県 豊田市
フリーキーワード：森下橋

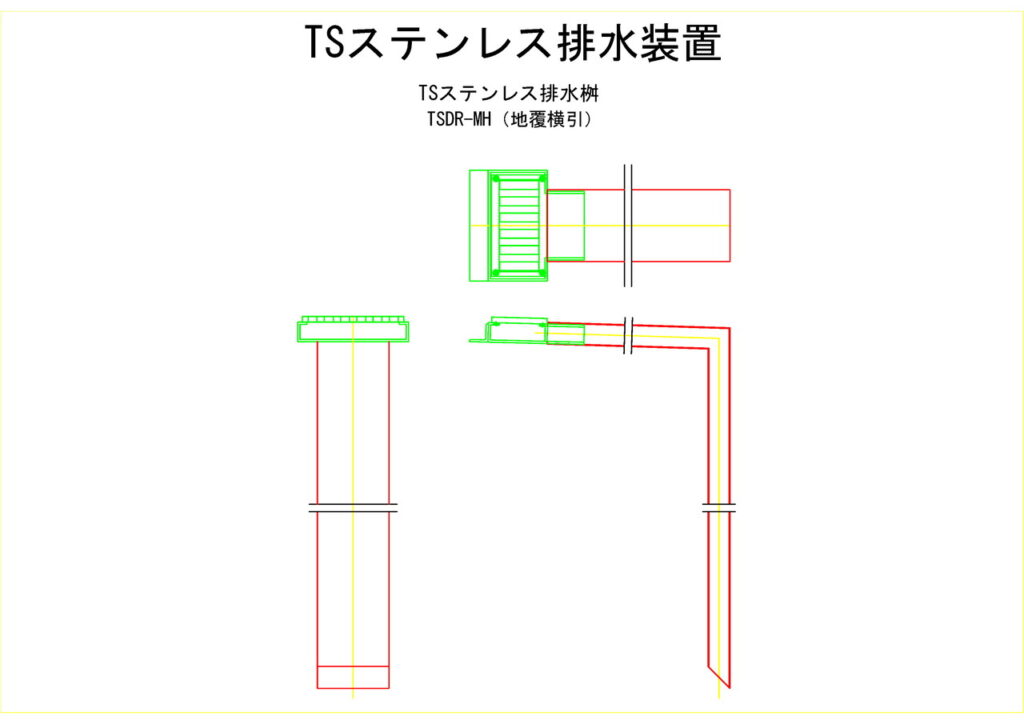

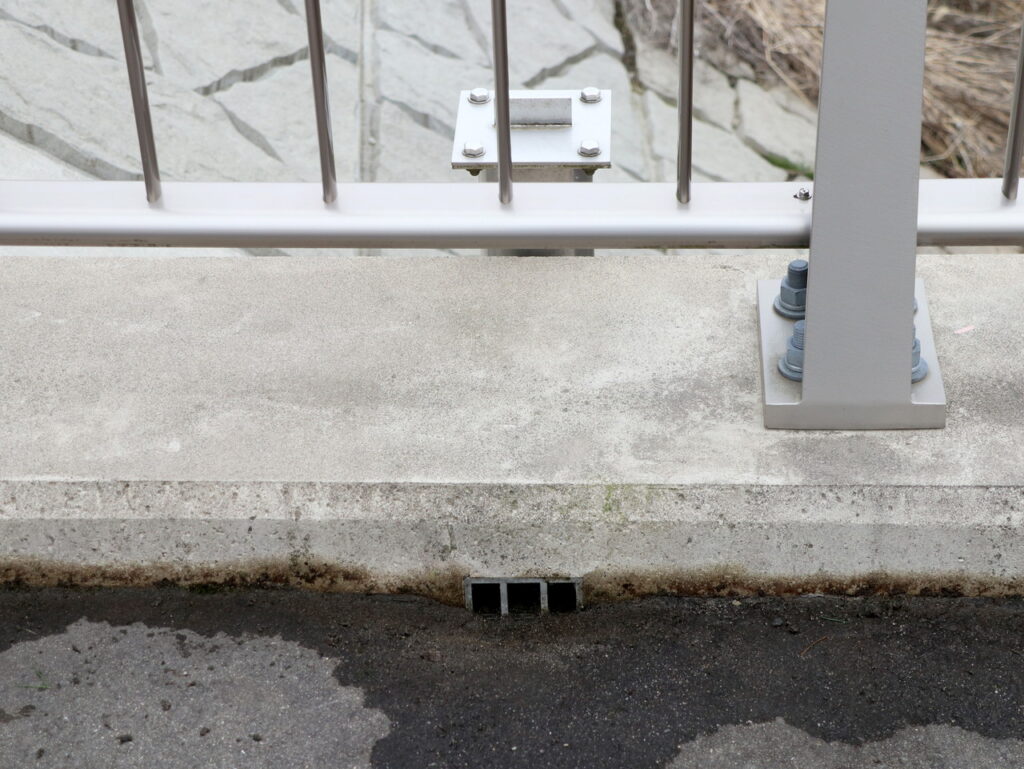

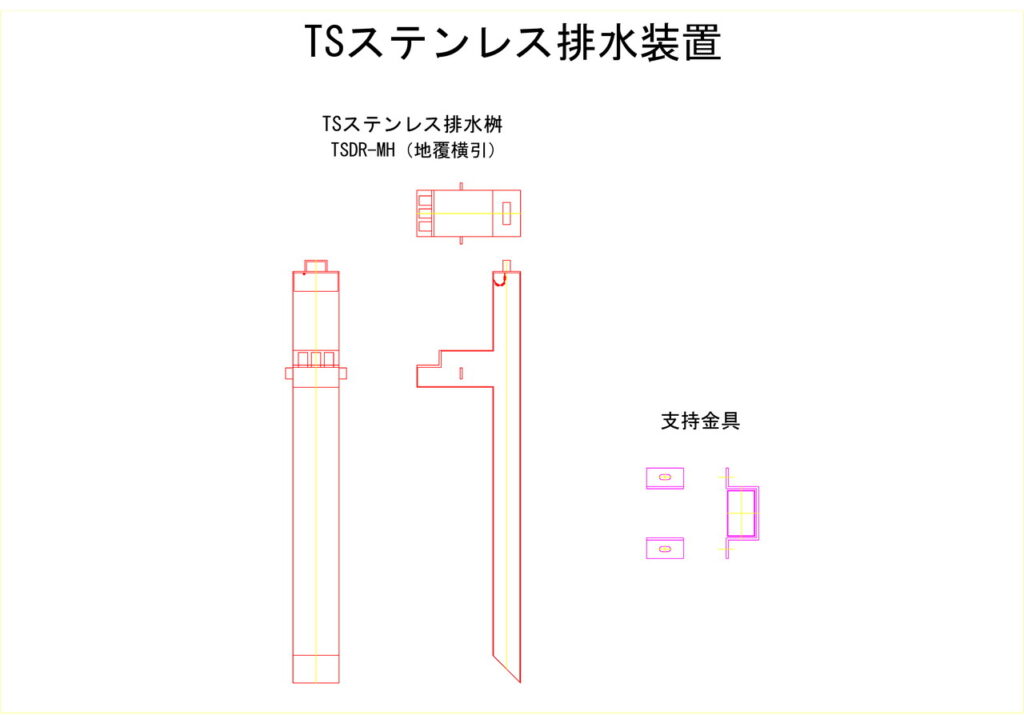

①-B1-3. 地覆部 横引き管 形状例
(各種組み合わせ可能）

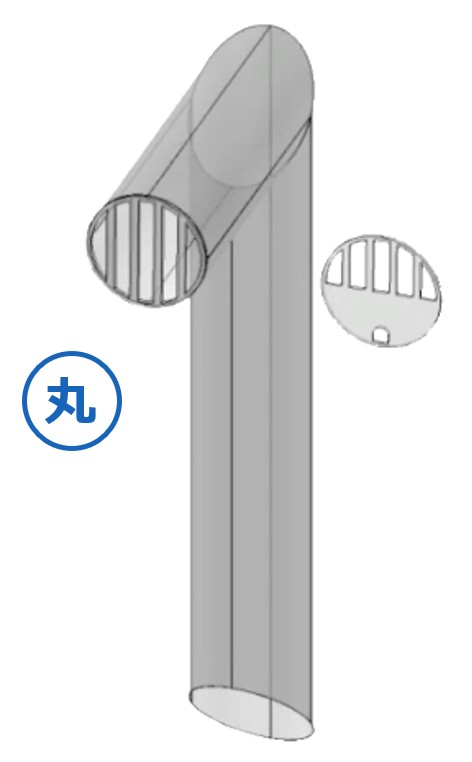

地覆横引き管(丸)

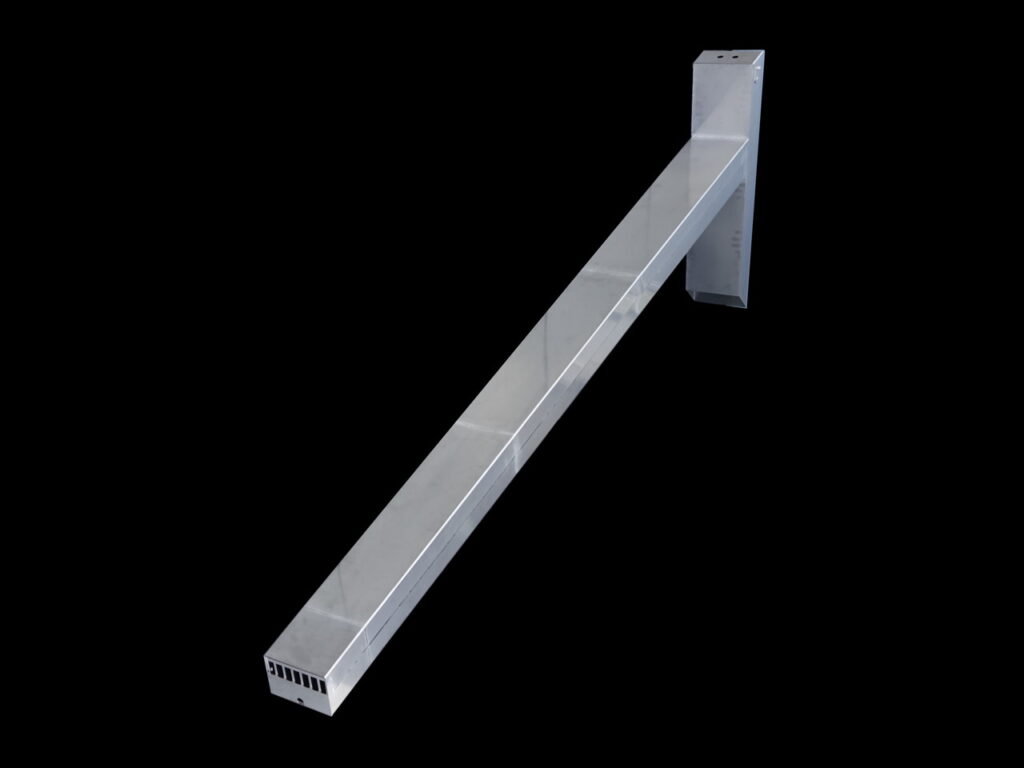

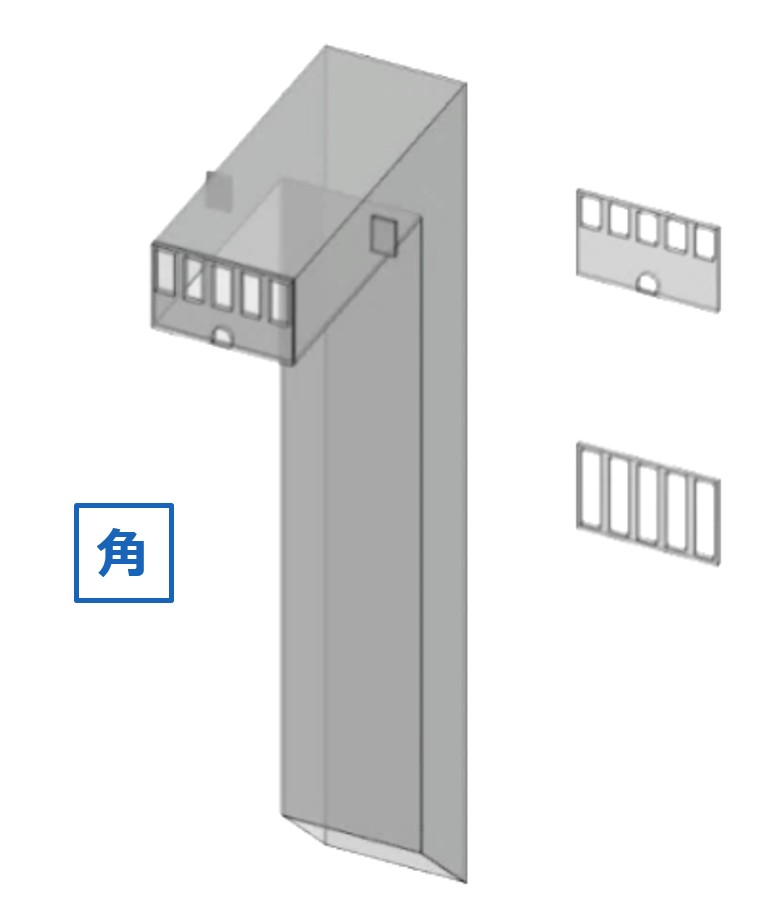

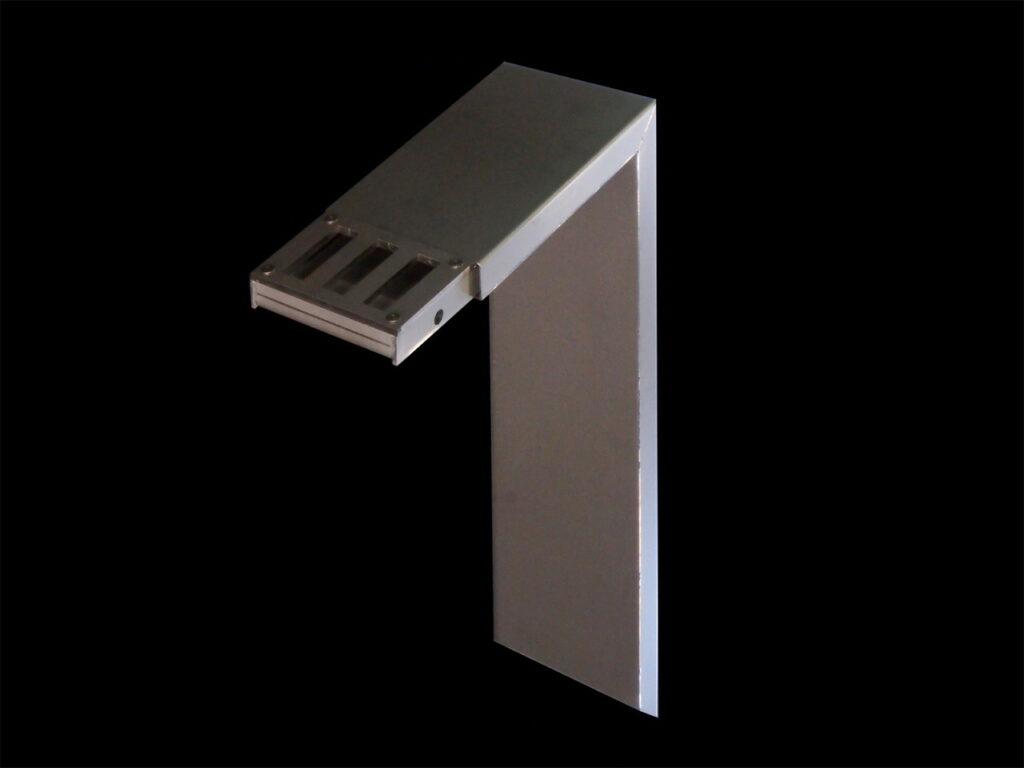

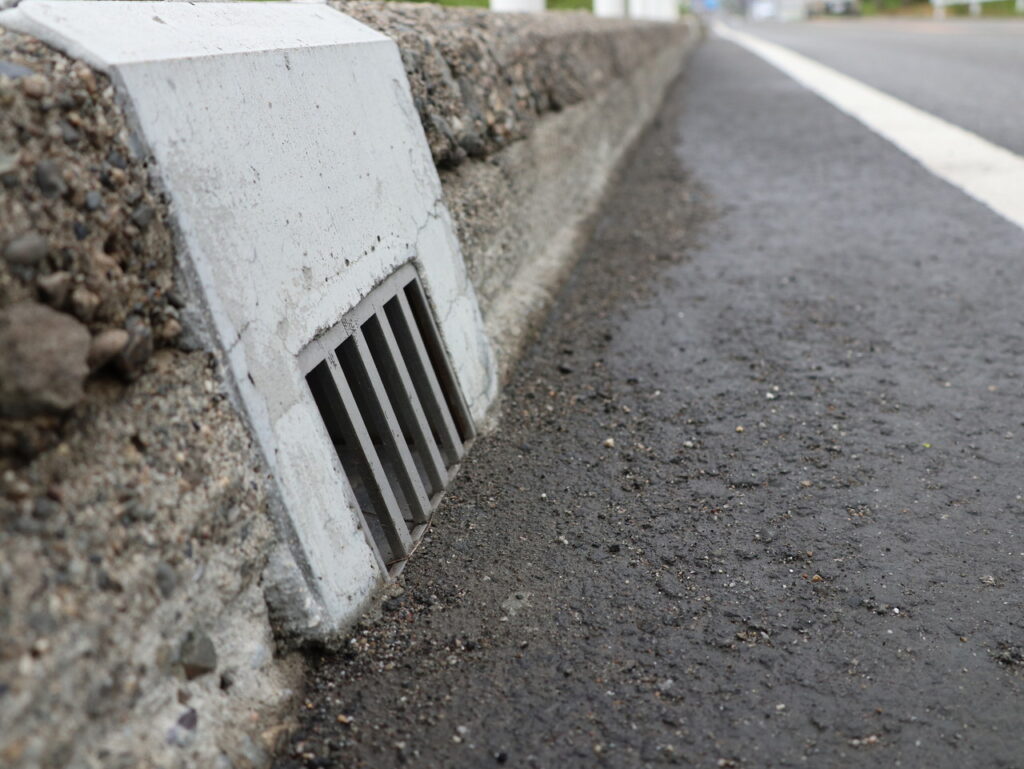

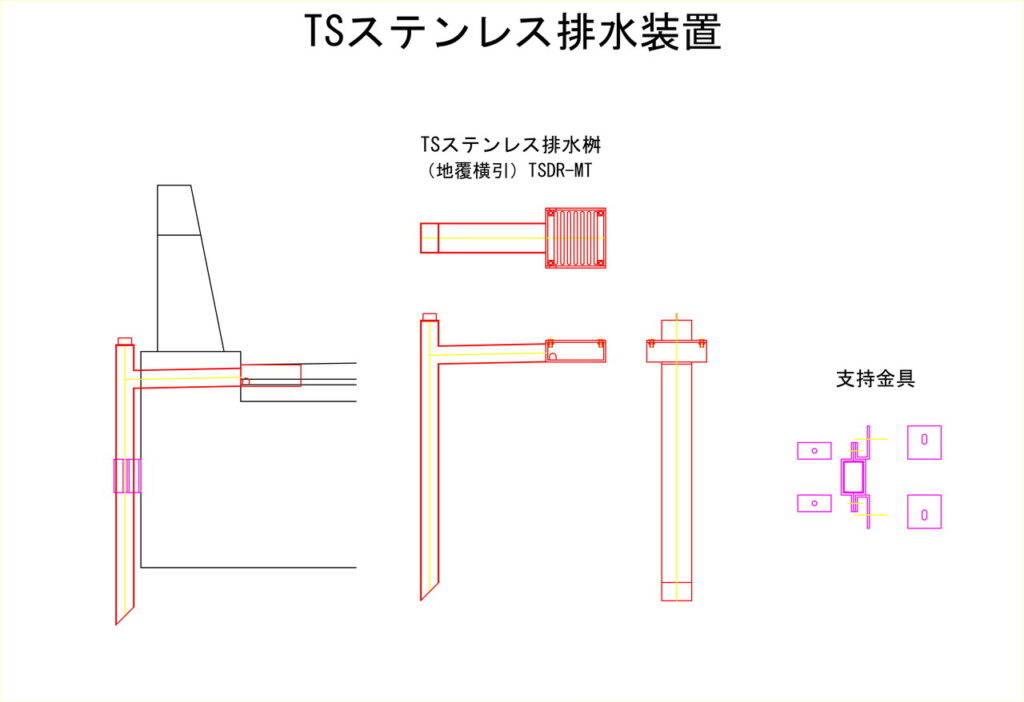

地覆横引き管(角)

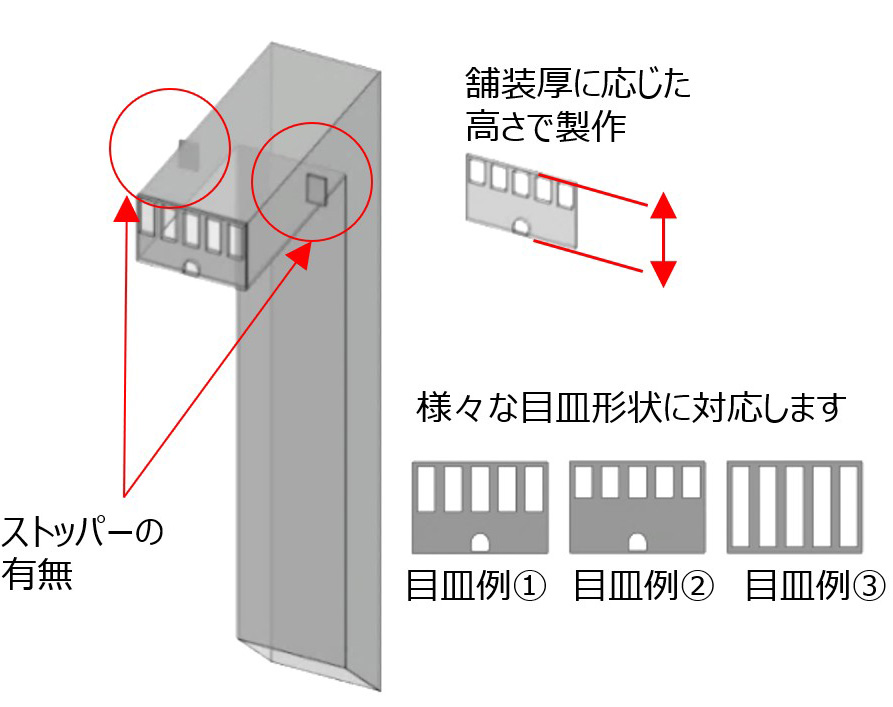

地覆横引（貫通）管 目皿別仕様例記載

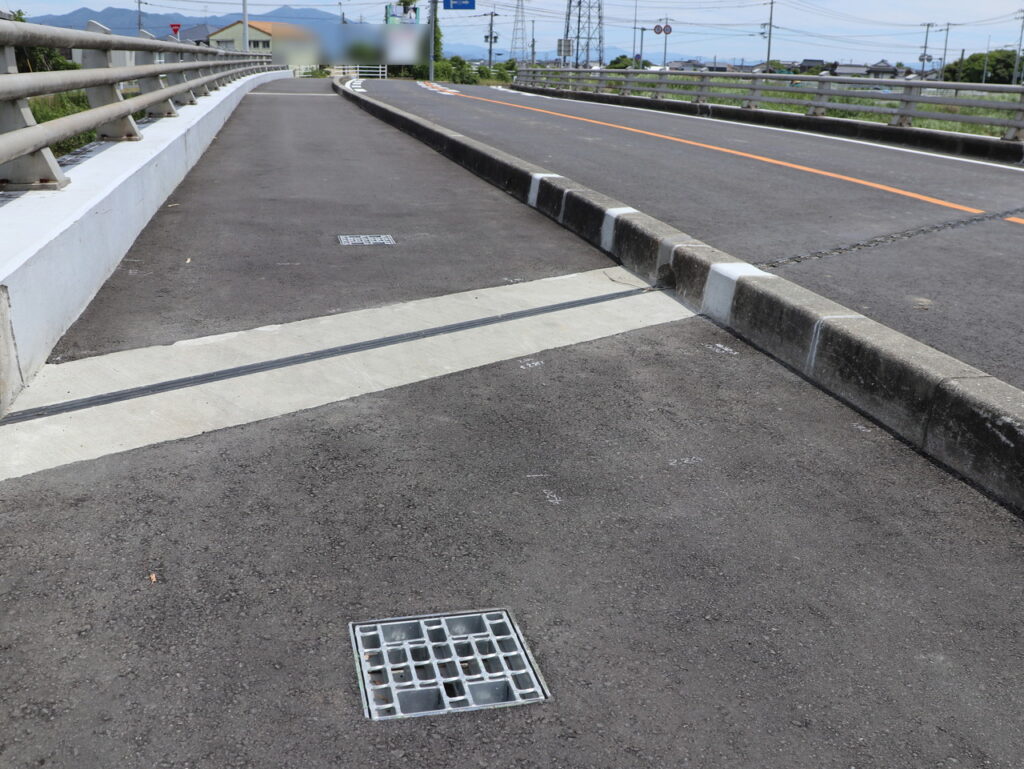

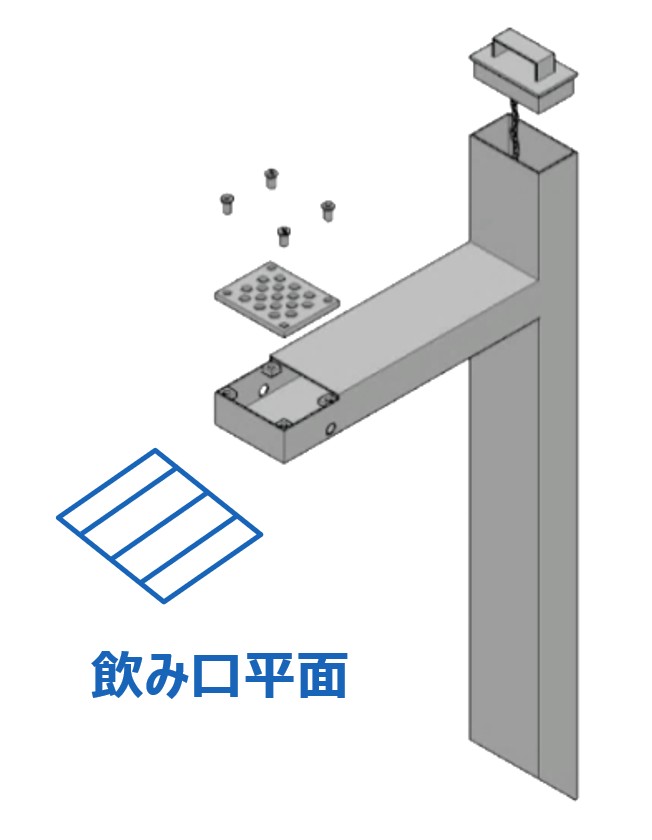

平面目皿
地覆横引（貫通）管 目皿上向/掃除蓋付仕様
目皿＋グレーチング例

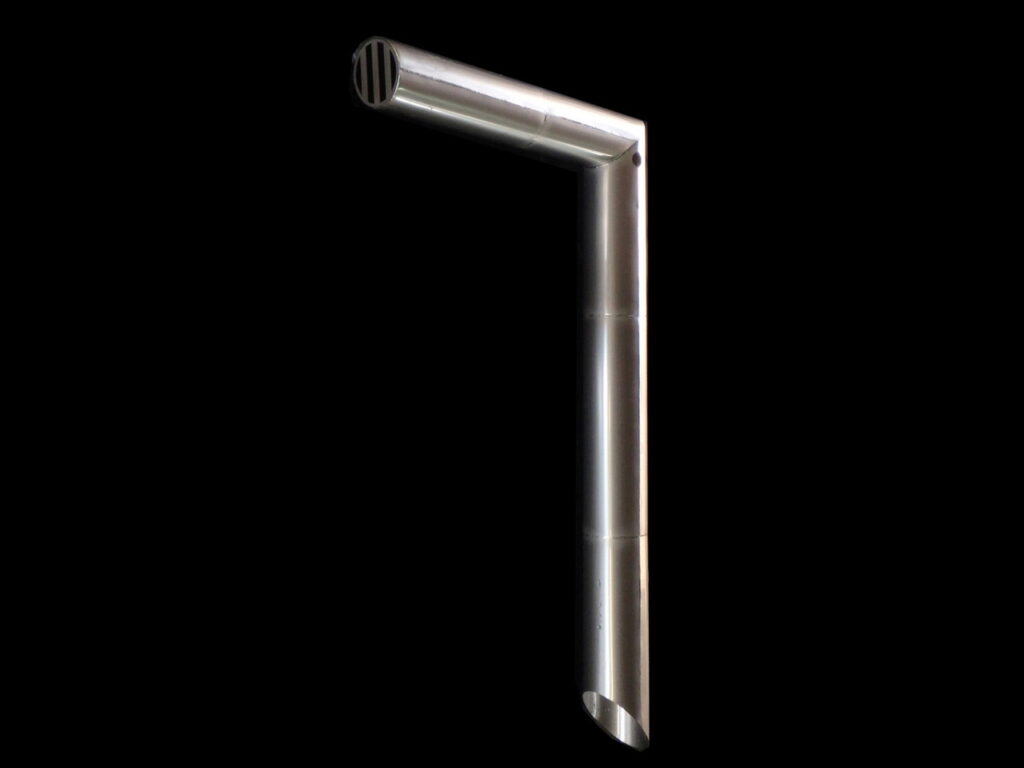

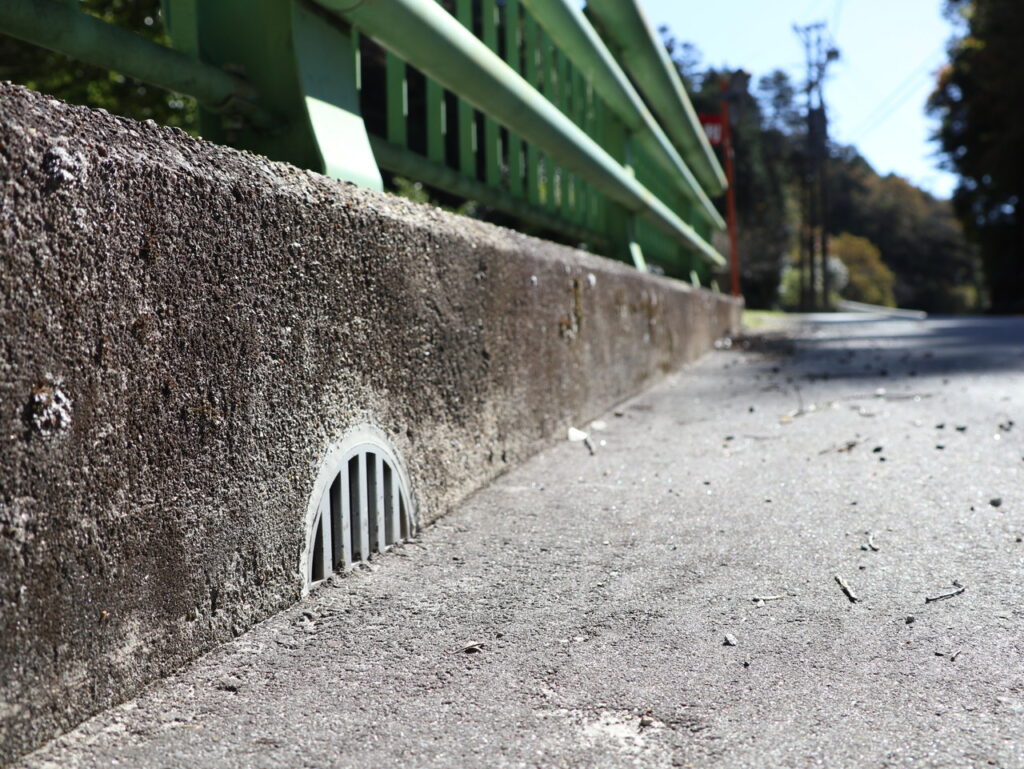

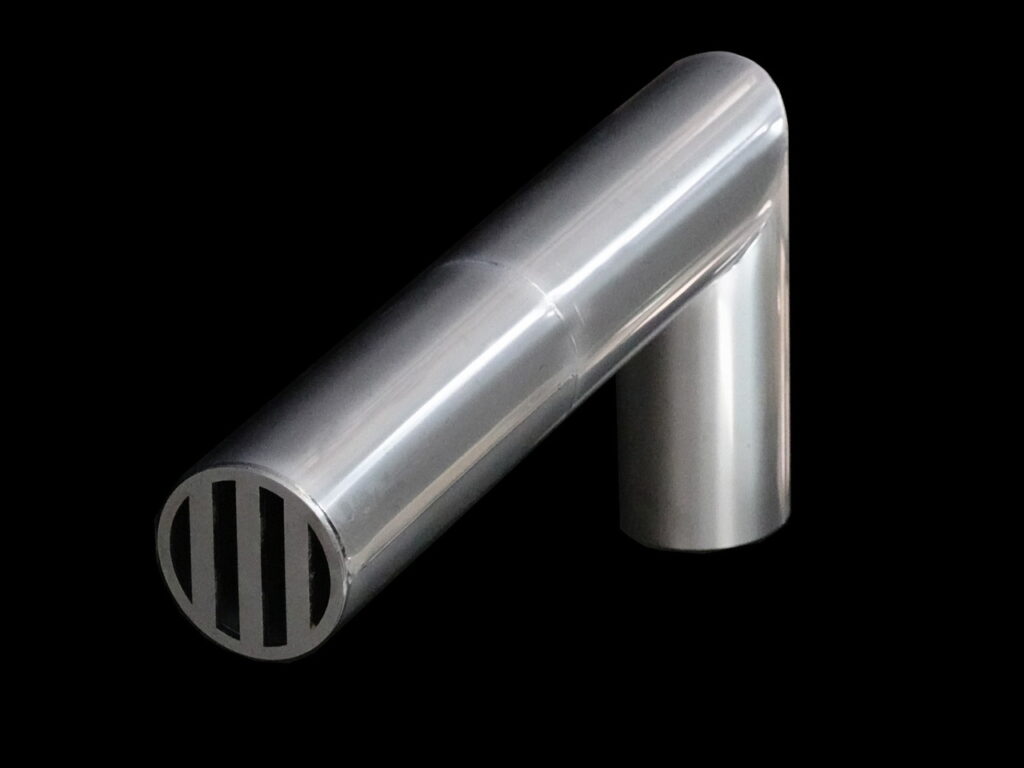

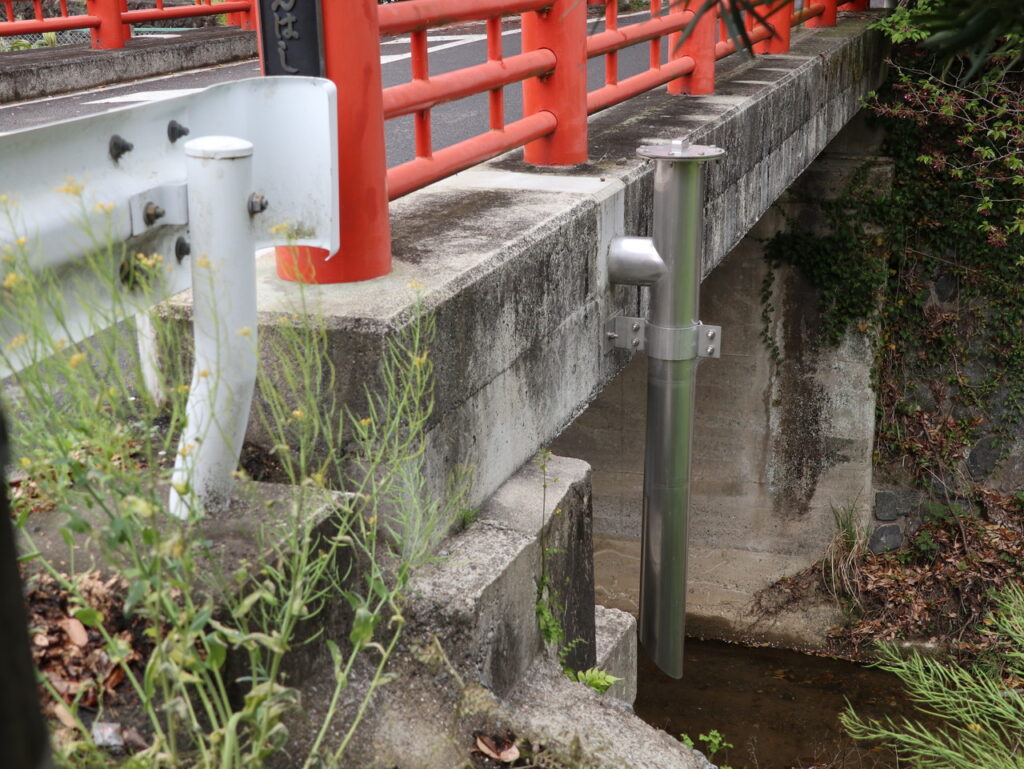

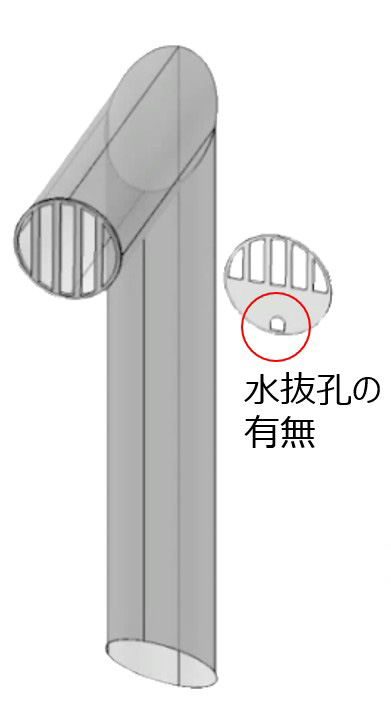

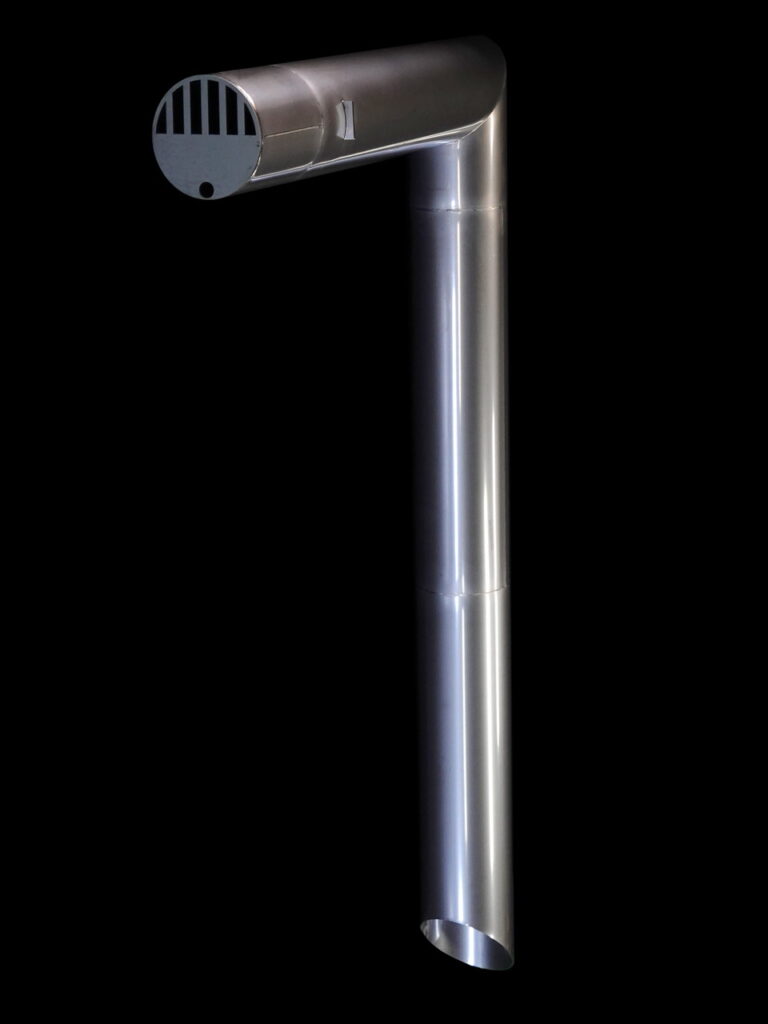

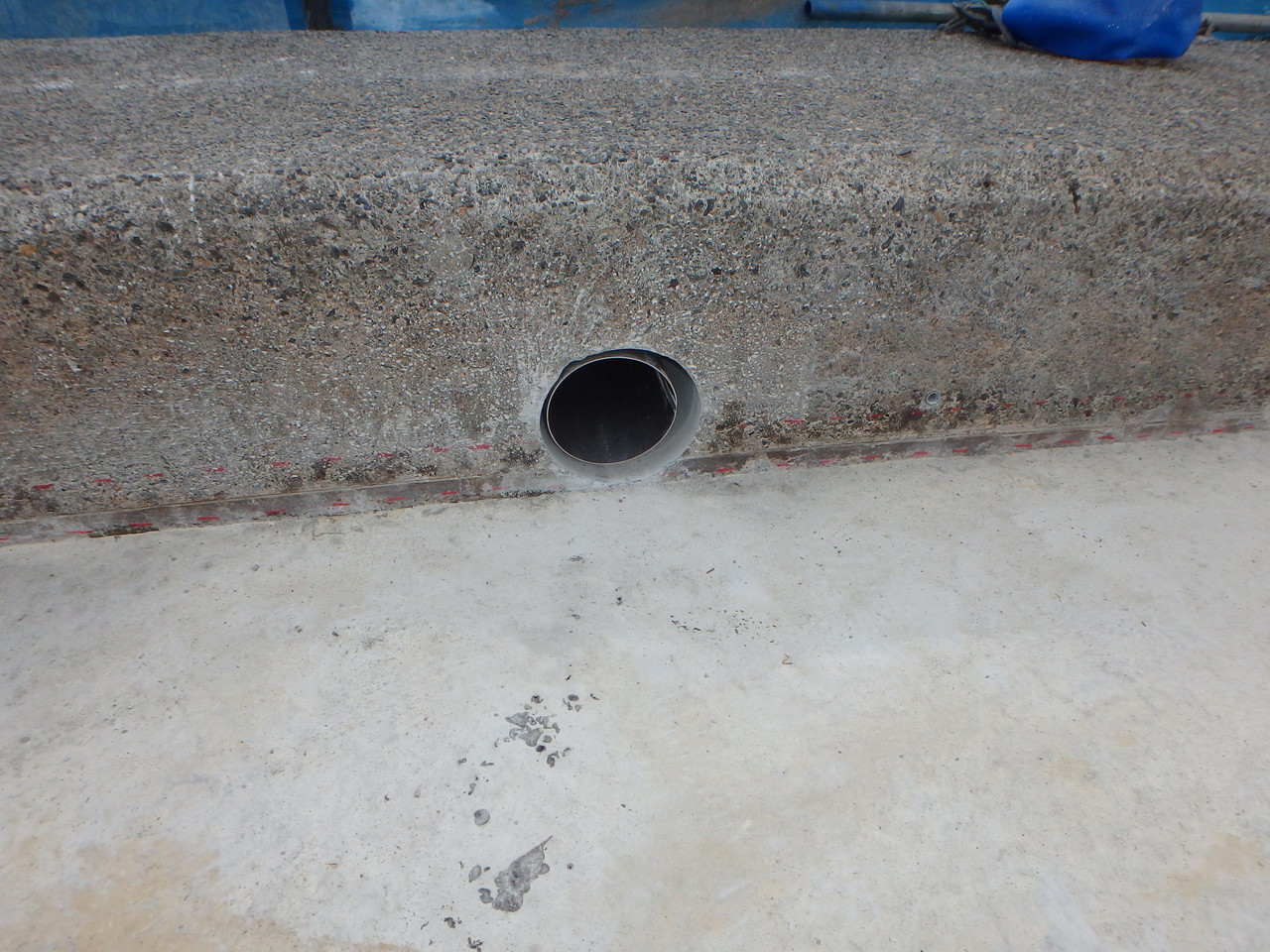

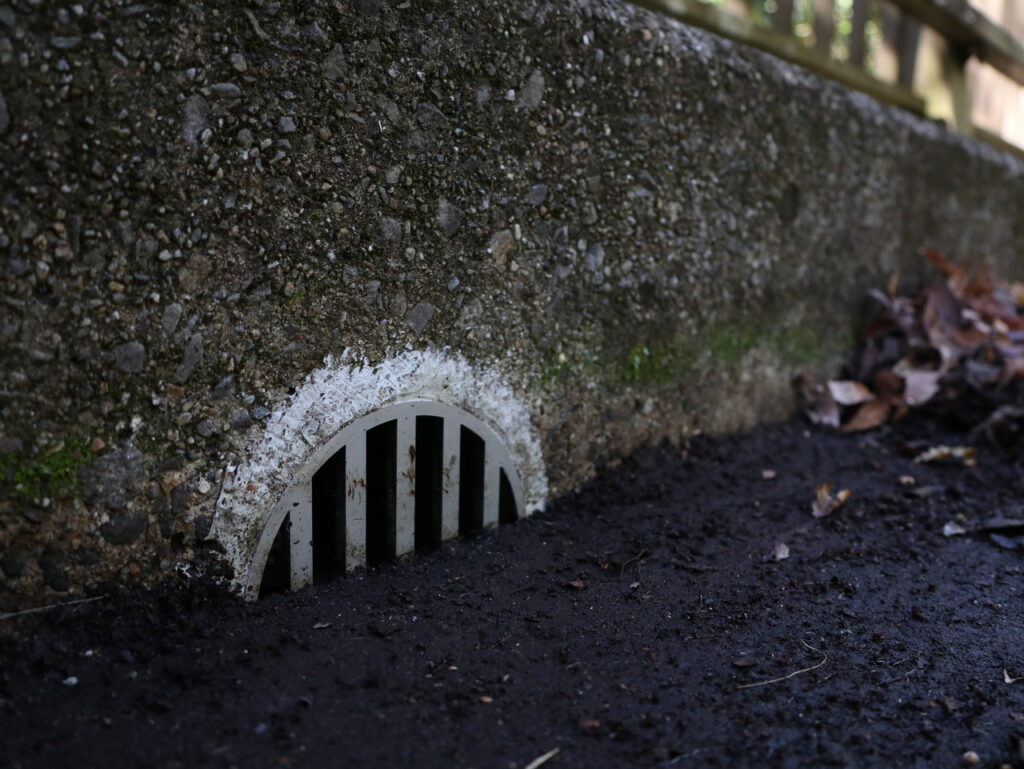

①-B1-3-1.地覆横引き管（丸）例
「丸管形状」の事例
→ Click
ボルト締めによる掃除蓋付き例
上記例の現場写真 大阪府 和泉市
フリーキーワード：惣門橋

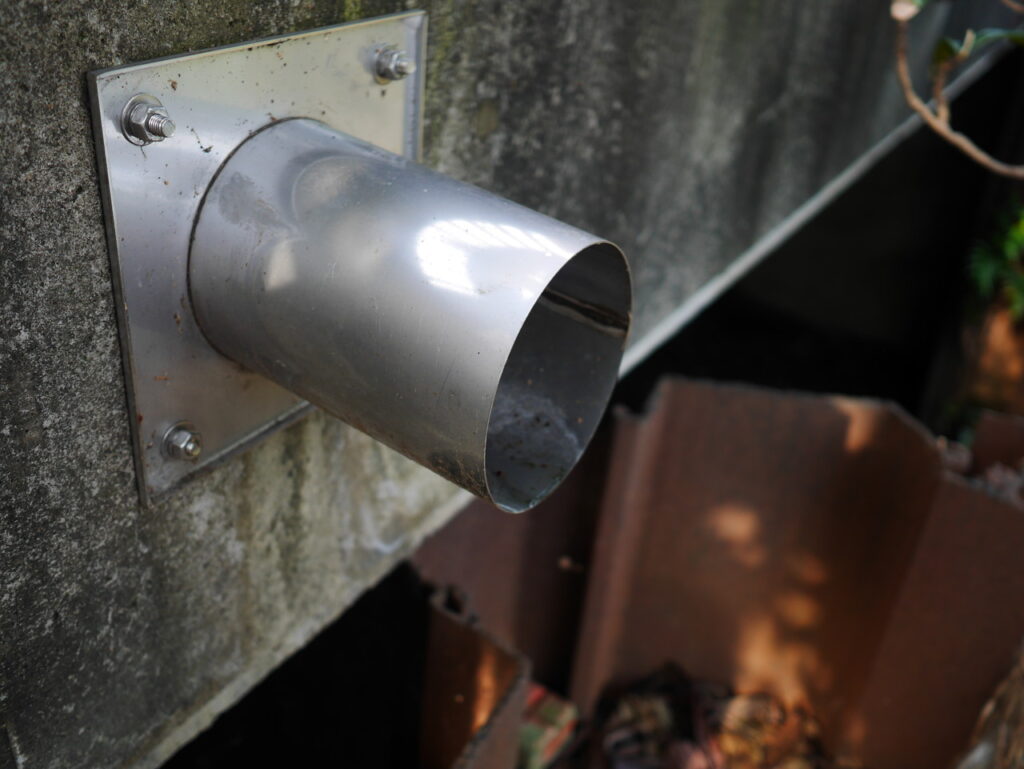

地覆外部分が斜めの形状例
上記例の現場写真 長野県 箕輪町
フリーキーワード：一の坪橋

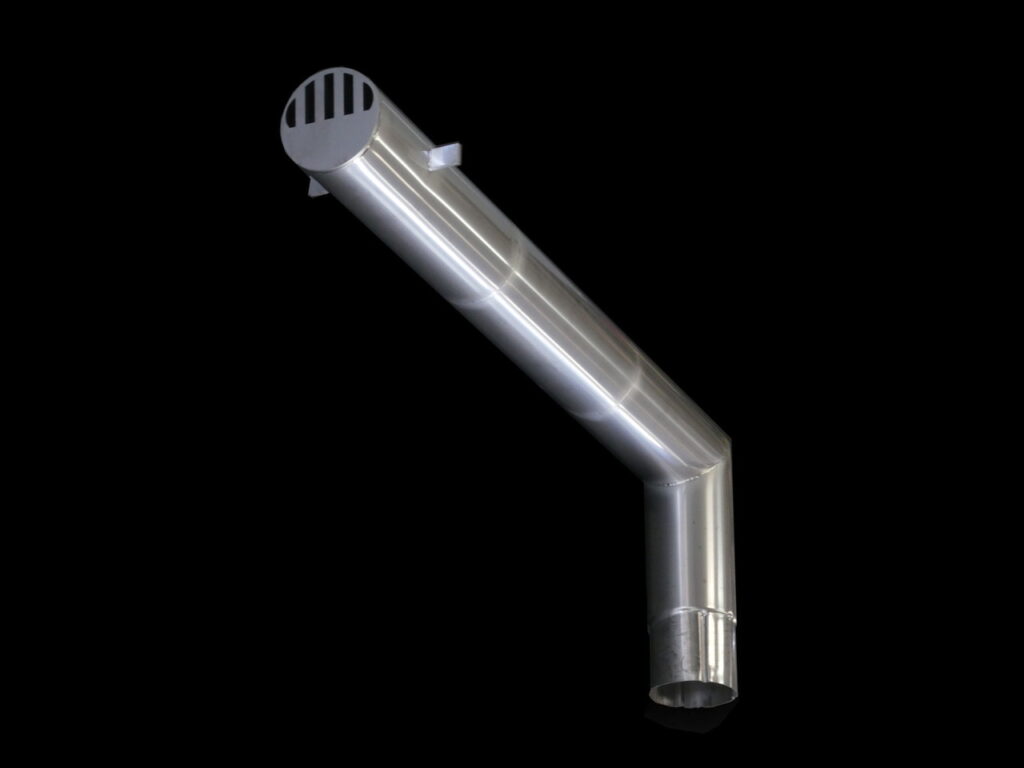

ストッパー付き形状の設置例
上記例の現場写真 愛知県 西三河建設事務所
フリーキーワード：石原橋

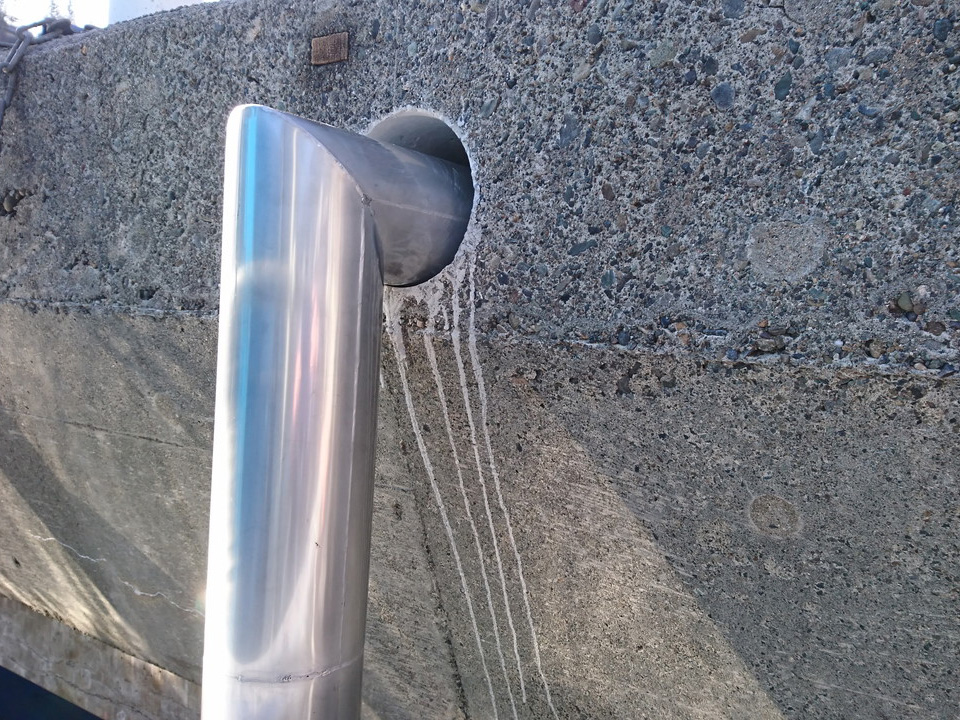

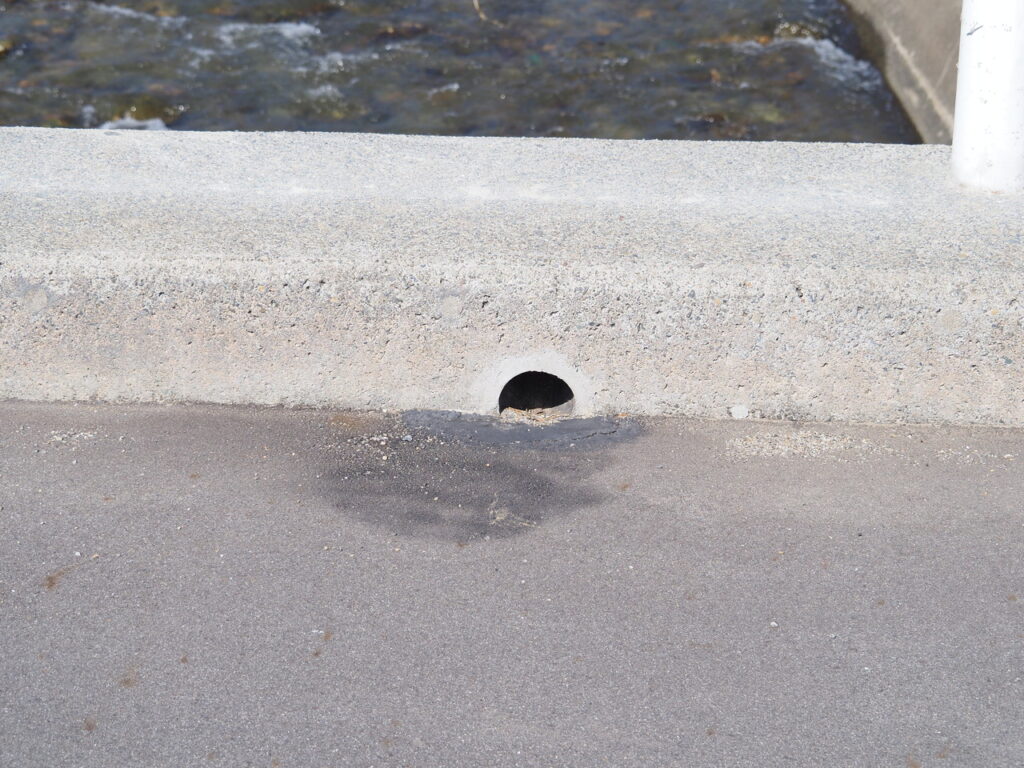

目皿の無い丸管の設置例
上記例の現場写真 長野県 伊奈市
フリーキーワード：健老橋
標準的な形状の設置例
上記例の現場写真愛知県 西三河建設事務所
フリーキーワード：豊本橋

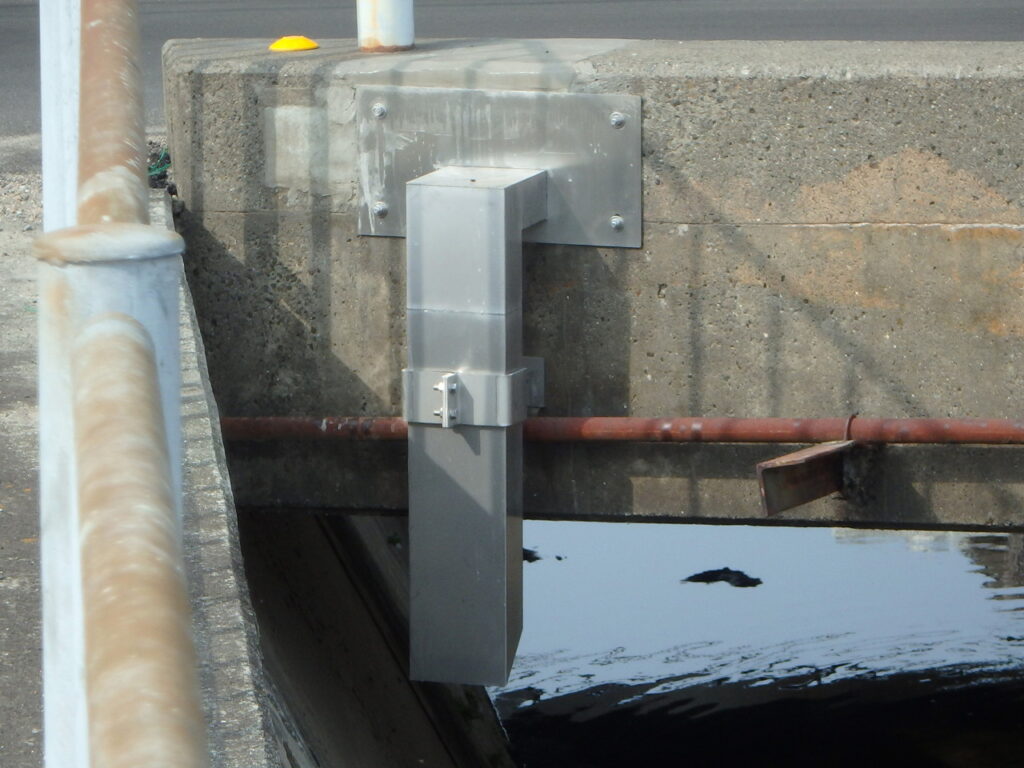

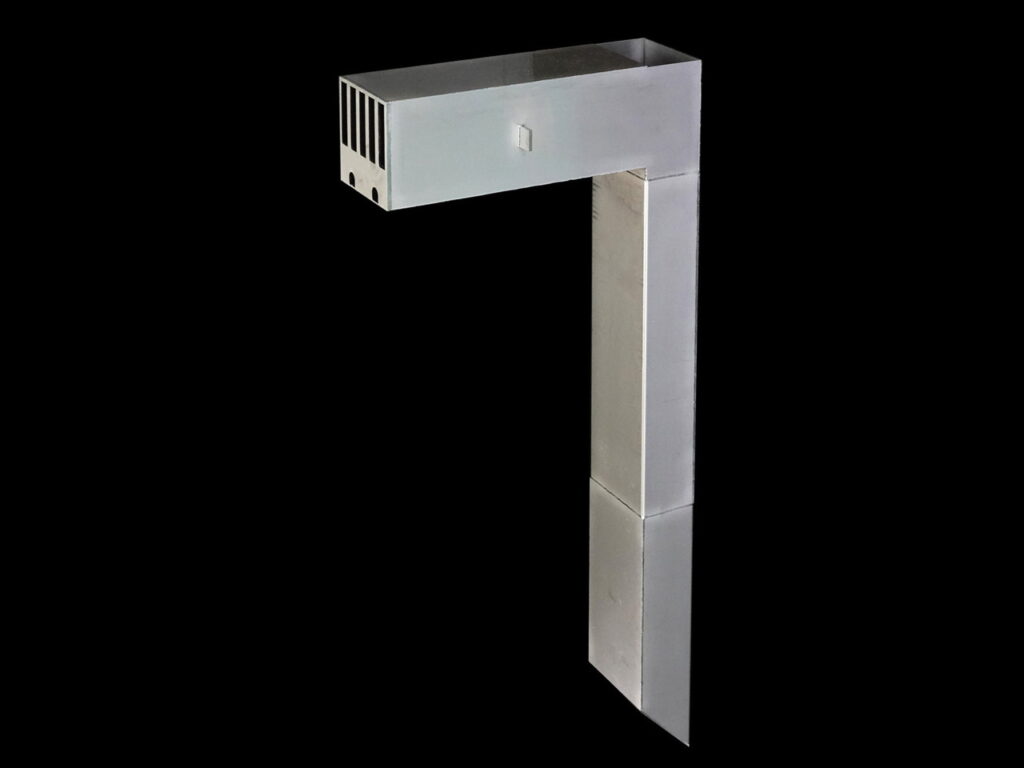

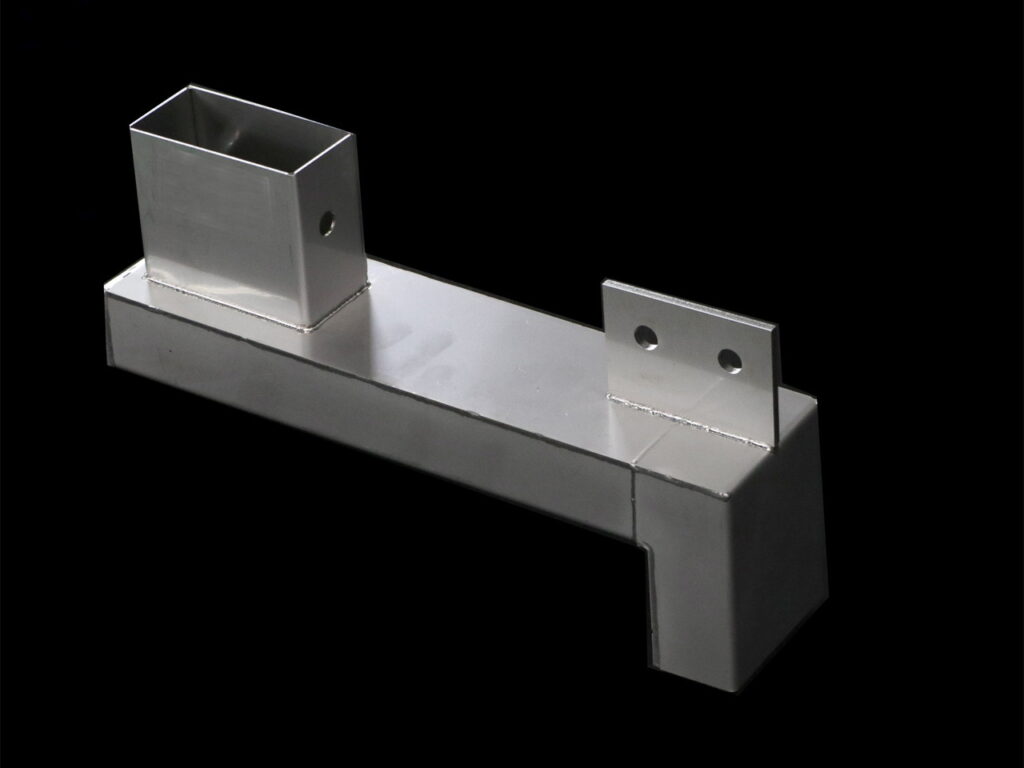

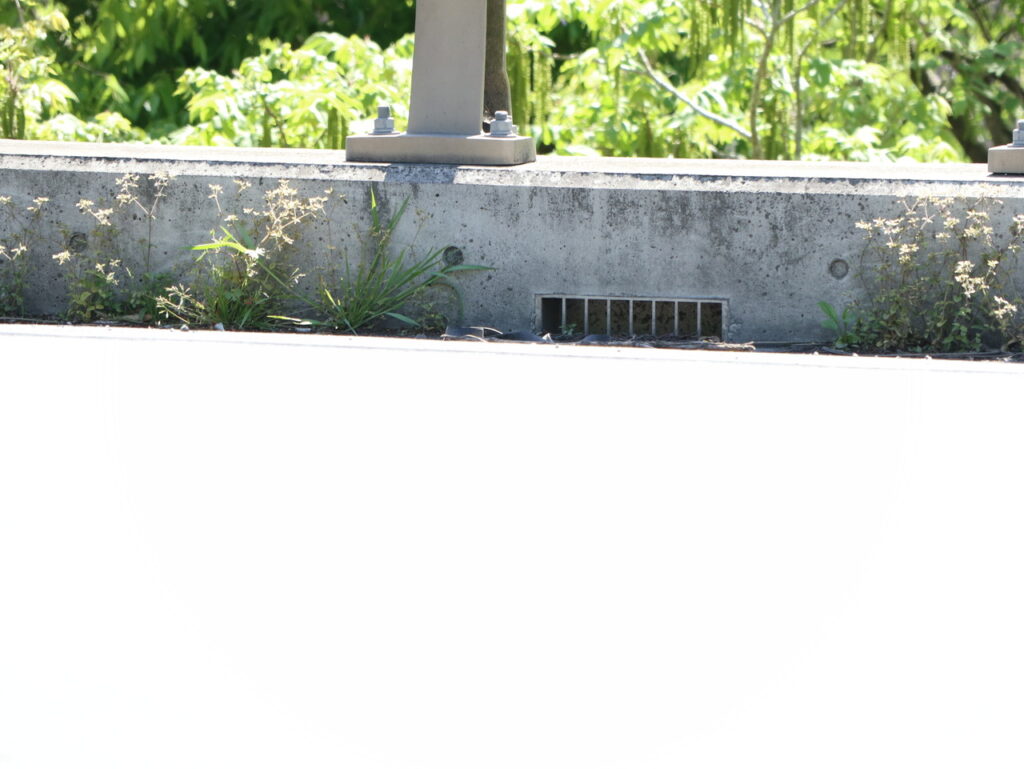

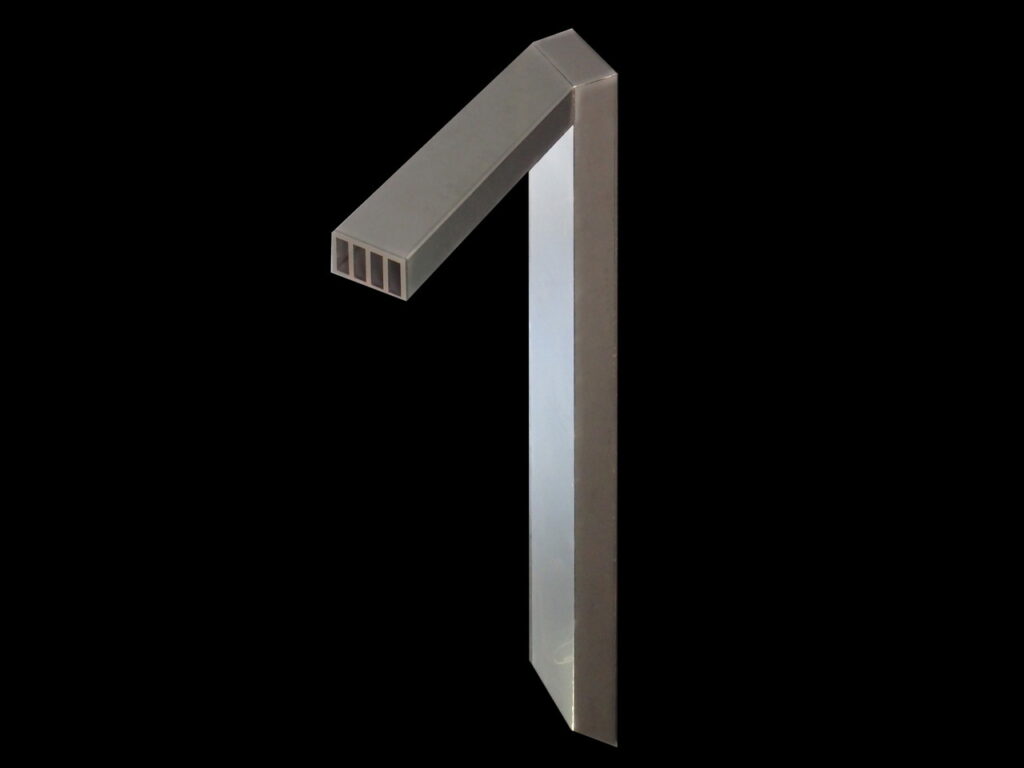

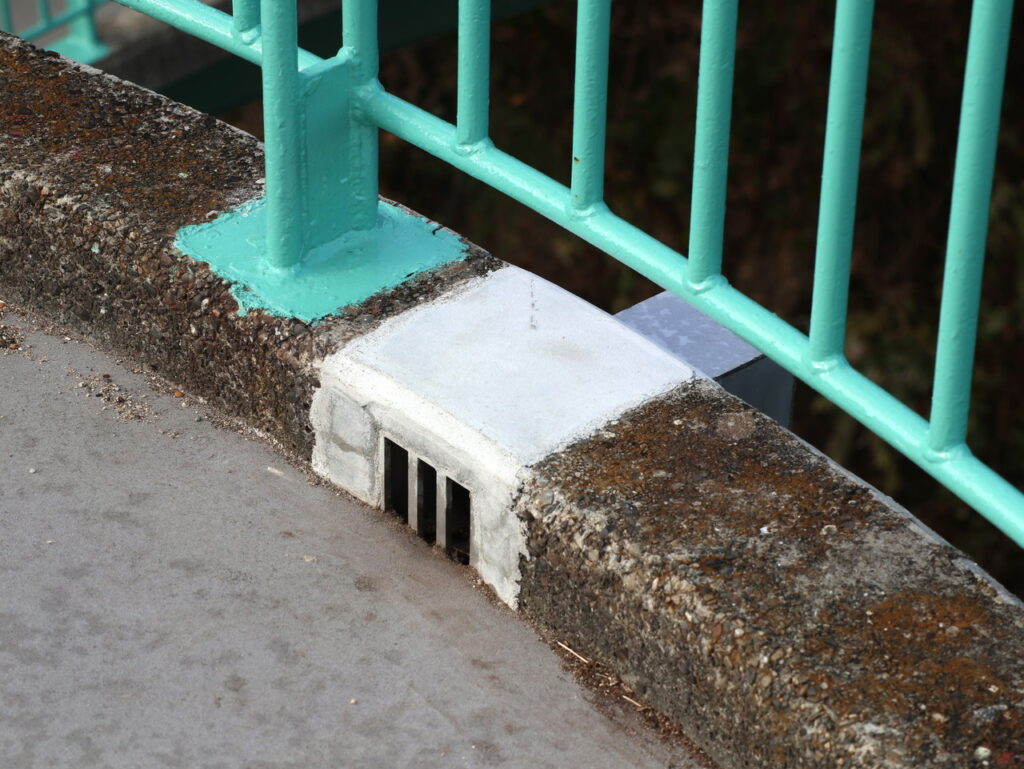

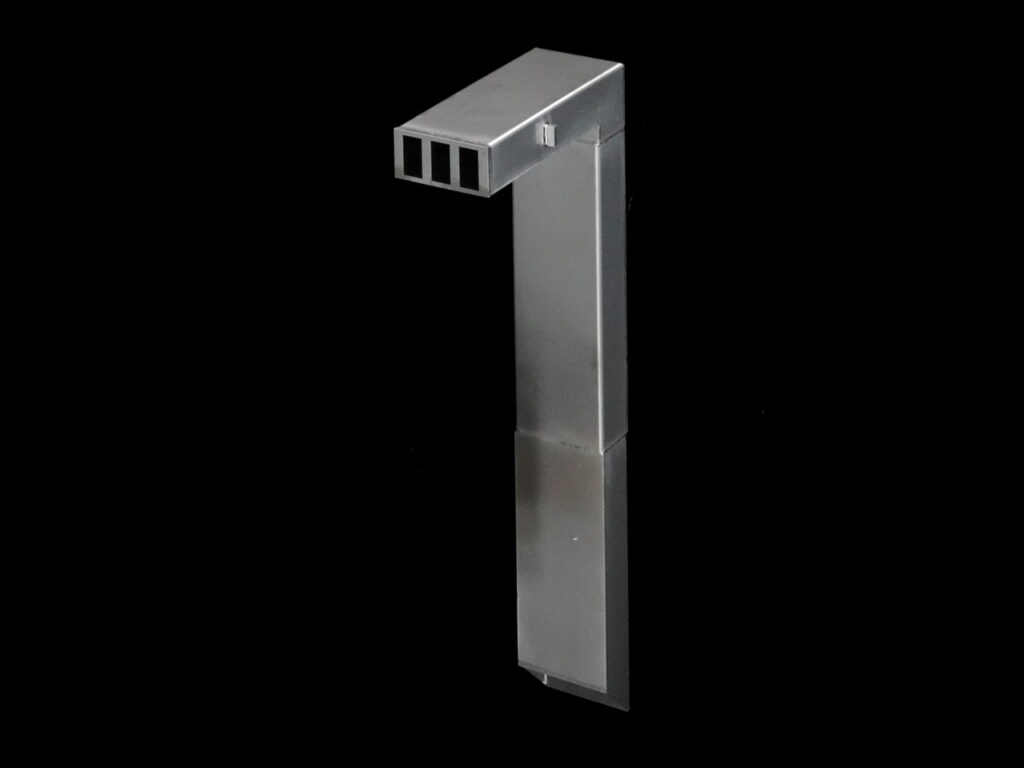

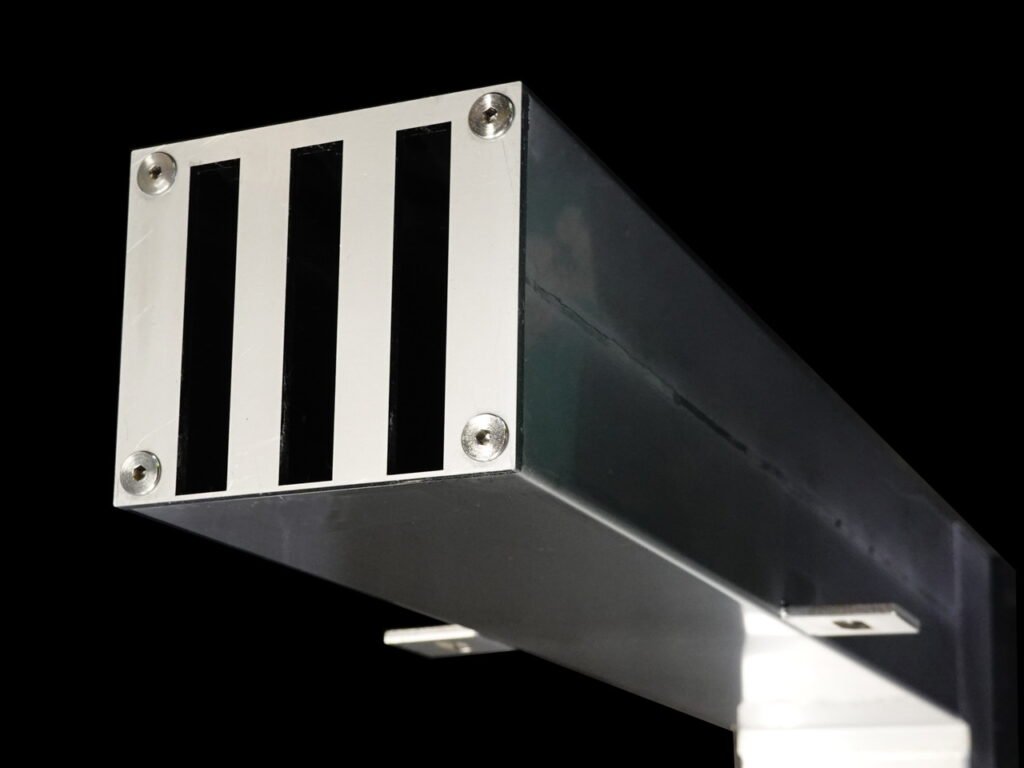

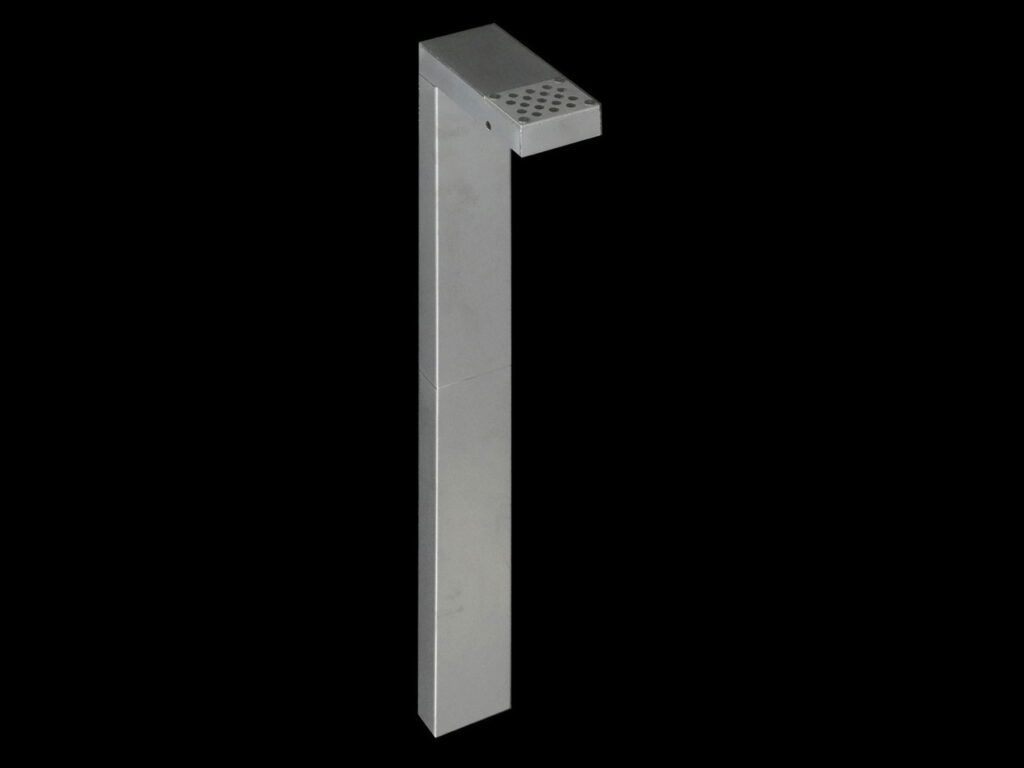

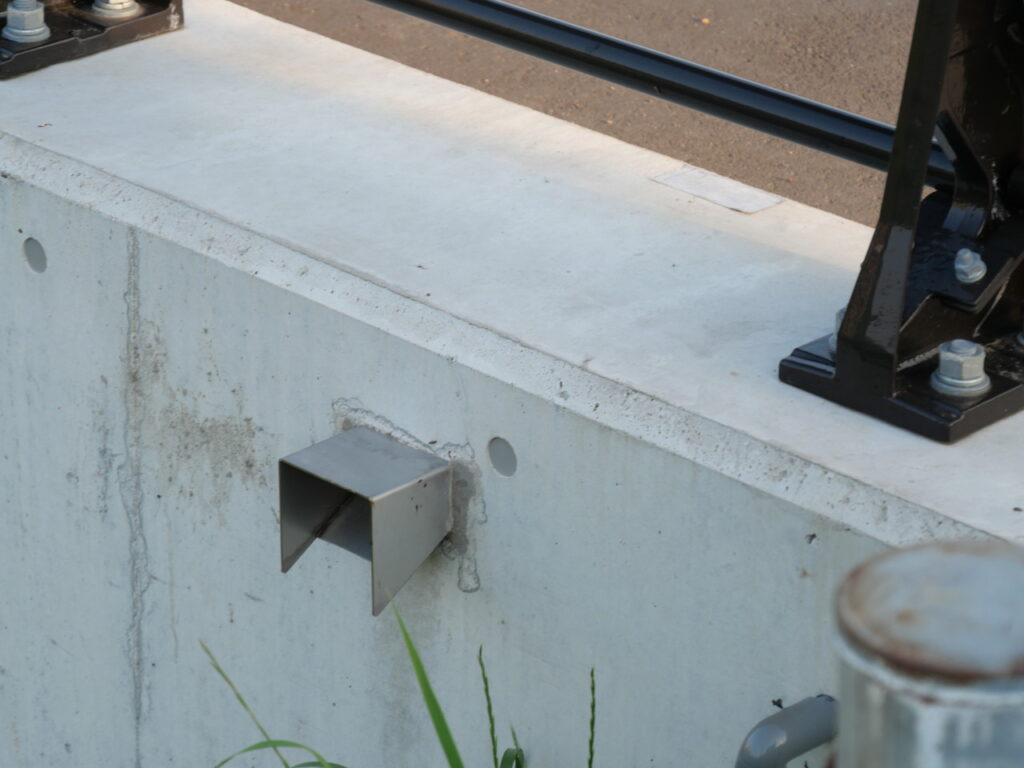

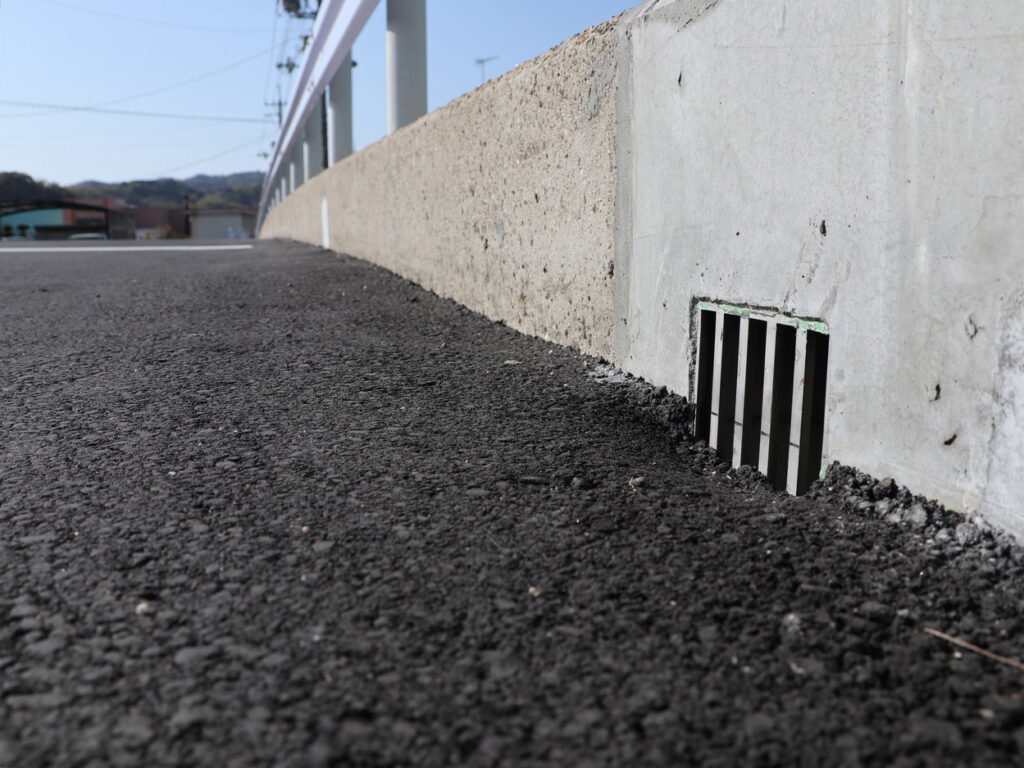

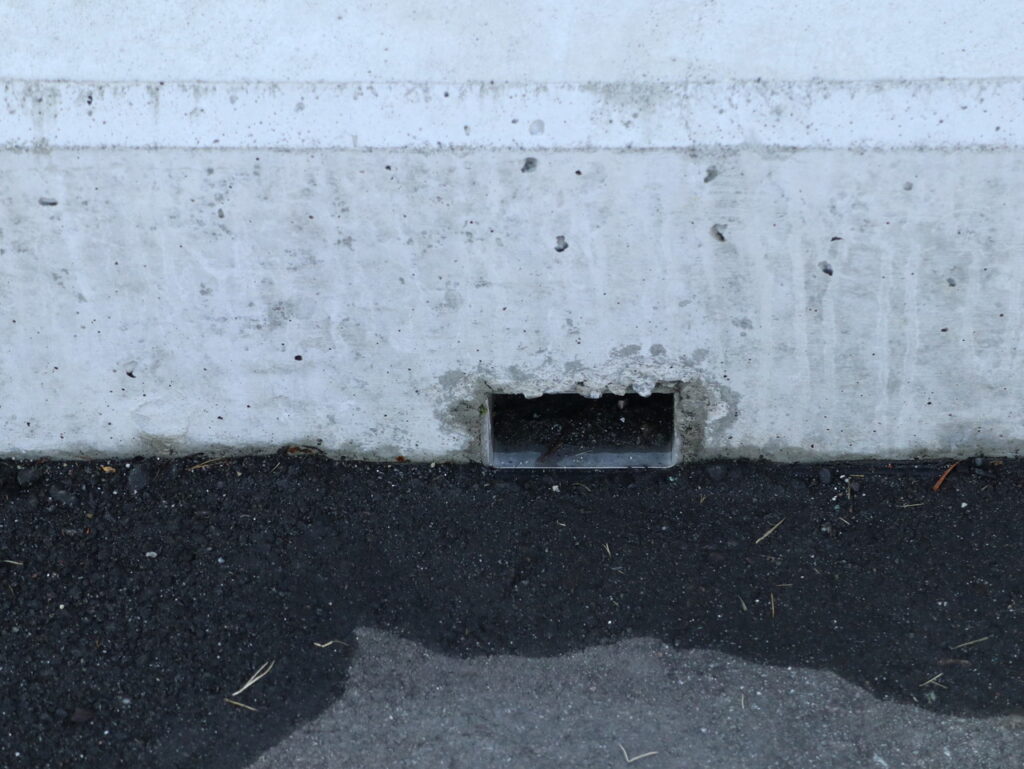

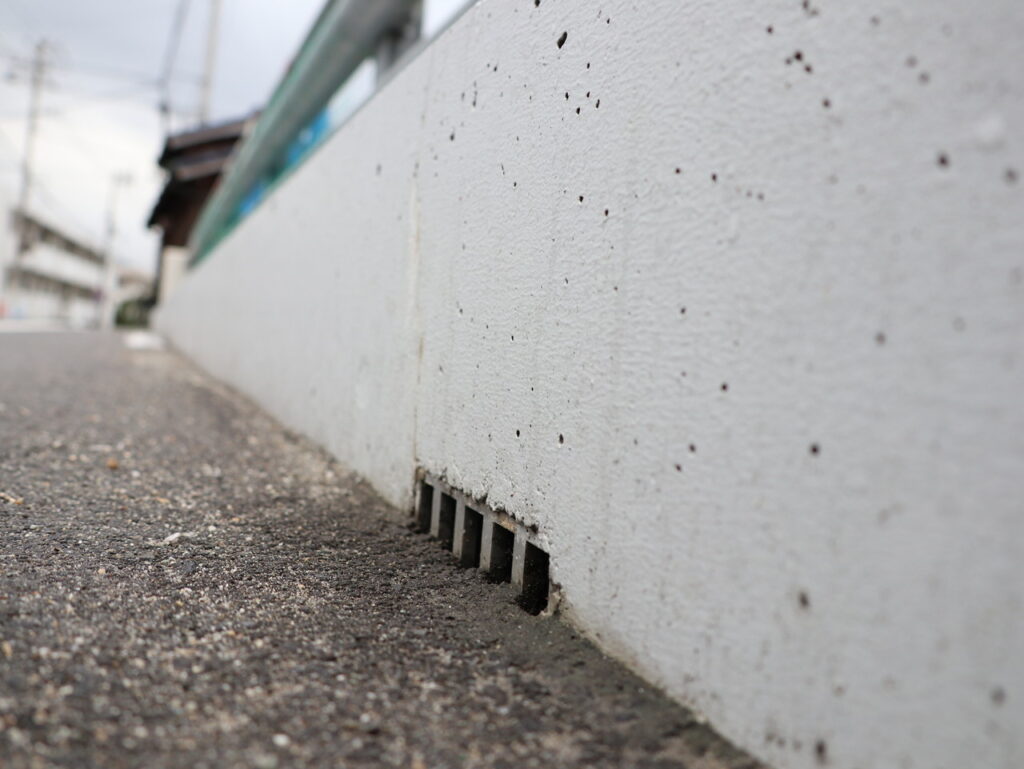

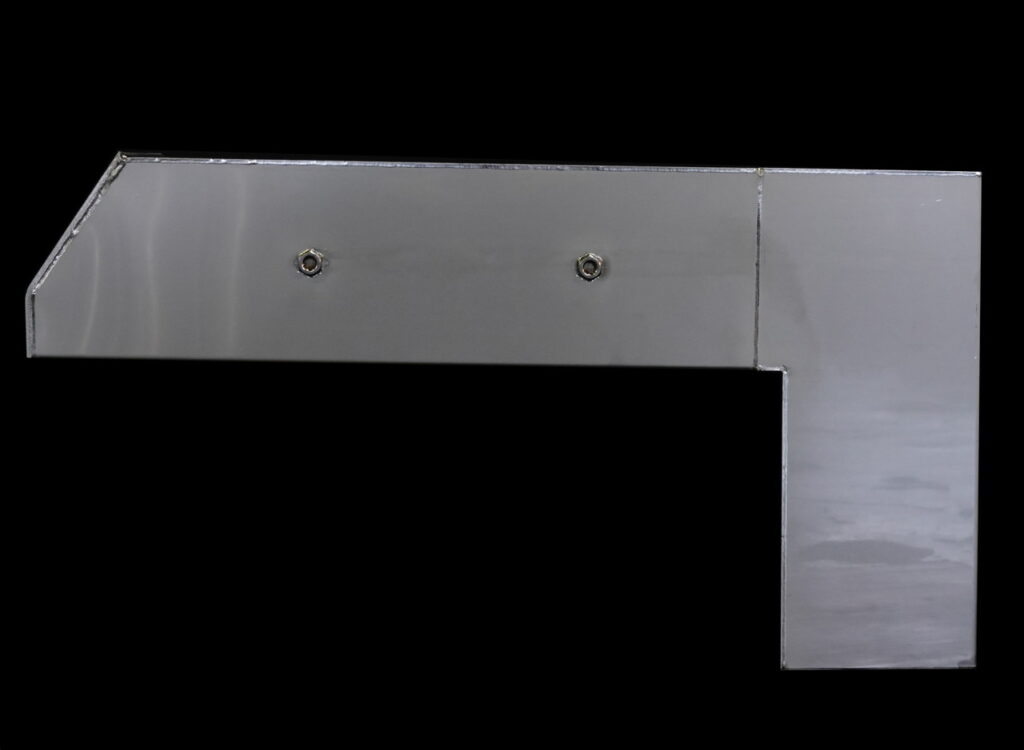

①-B1-3-2.地覆横引き管（角）例
「角管形状」の事例
→ Click

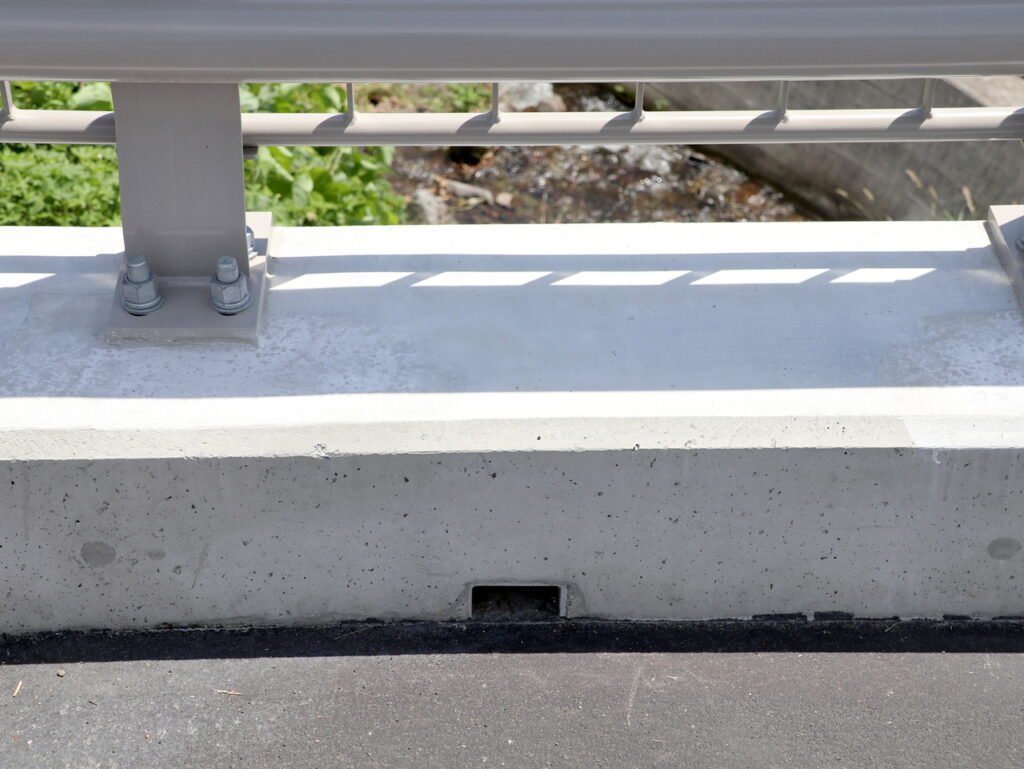

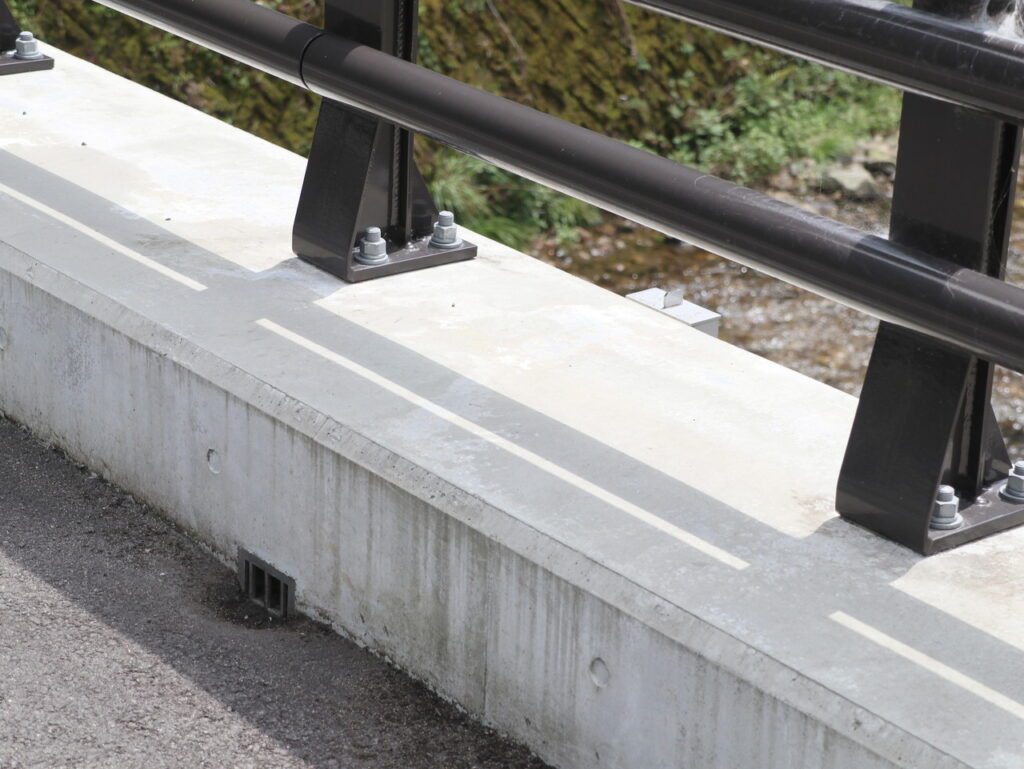

上記例の現場写真 愛媛県 今治市
フリーキーワード：八幡橋
上記例の現場写真 三重県 中部地方整備局 北勢国道事務所
フリーキーワード：上村横断BOX
上記例の現場写真 長野県 大町建設事務所
フリーキーワード：鹿島大橋
上記例の現場写真 長野県 松本市
フリーキーワード：念来寺橋

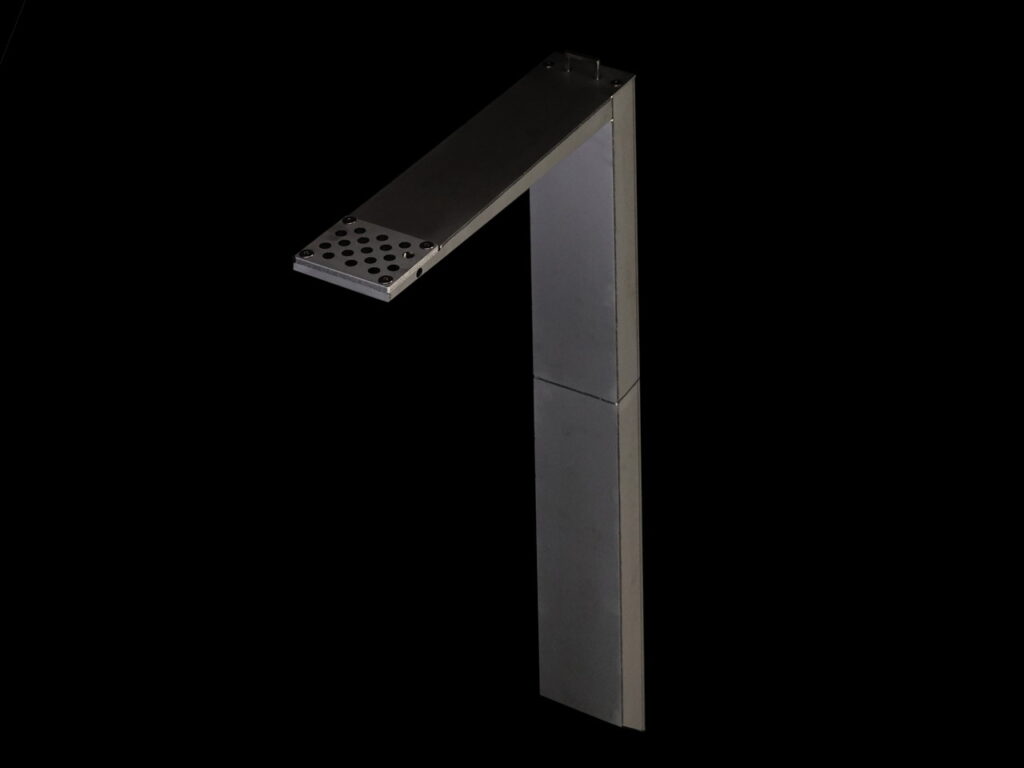

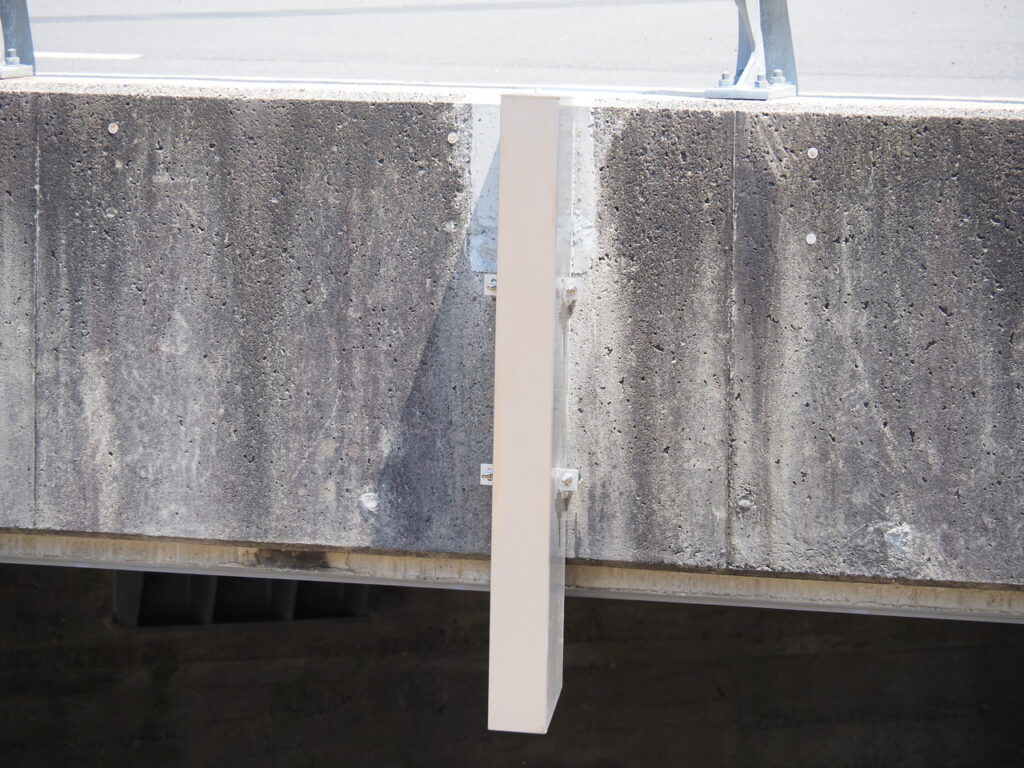

標準的なL型形状の設置例
上記例の現場写真 愛媛県 四国中央土木事務所
フリーキーワード：喜蔵橋
標準的なT型形状の設置例
上記例の現場写真 群馬県 嬬恋村
フリーキーワード：泉沢2号橋

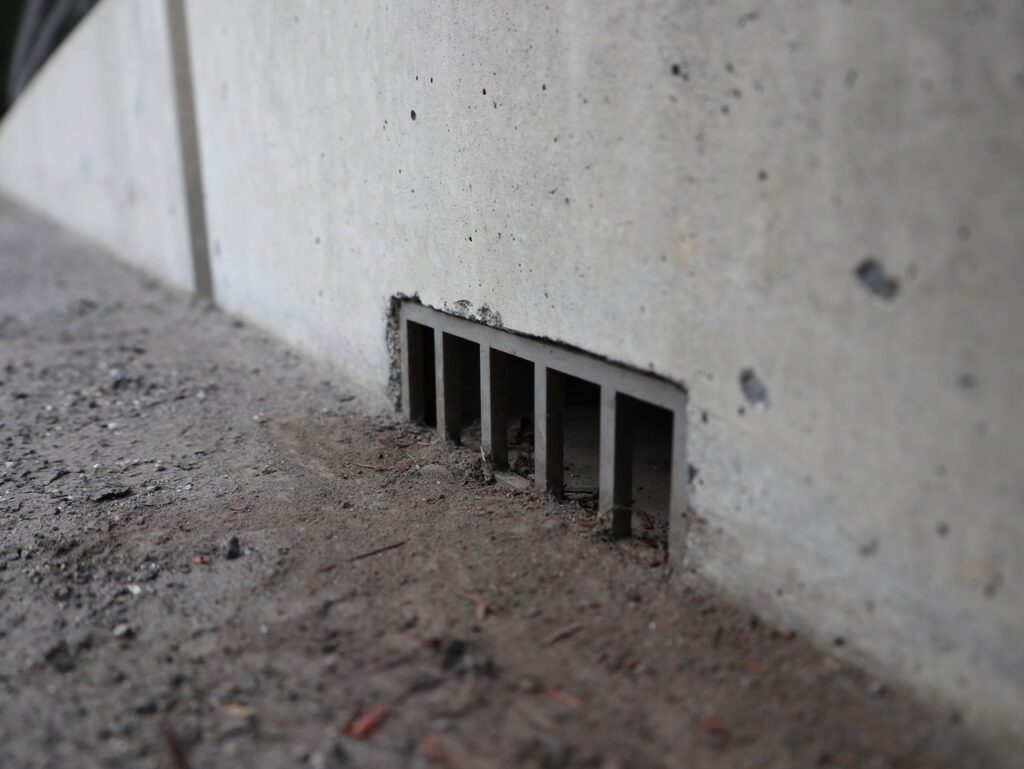

地覆目皿横方向、横引き部が長い例
上記例の現場写真 兵庫県 西宮市
フリーキーワード：翁橋

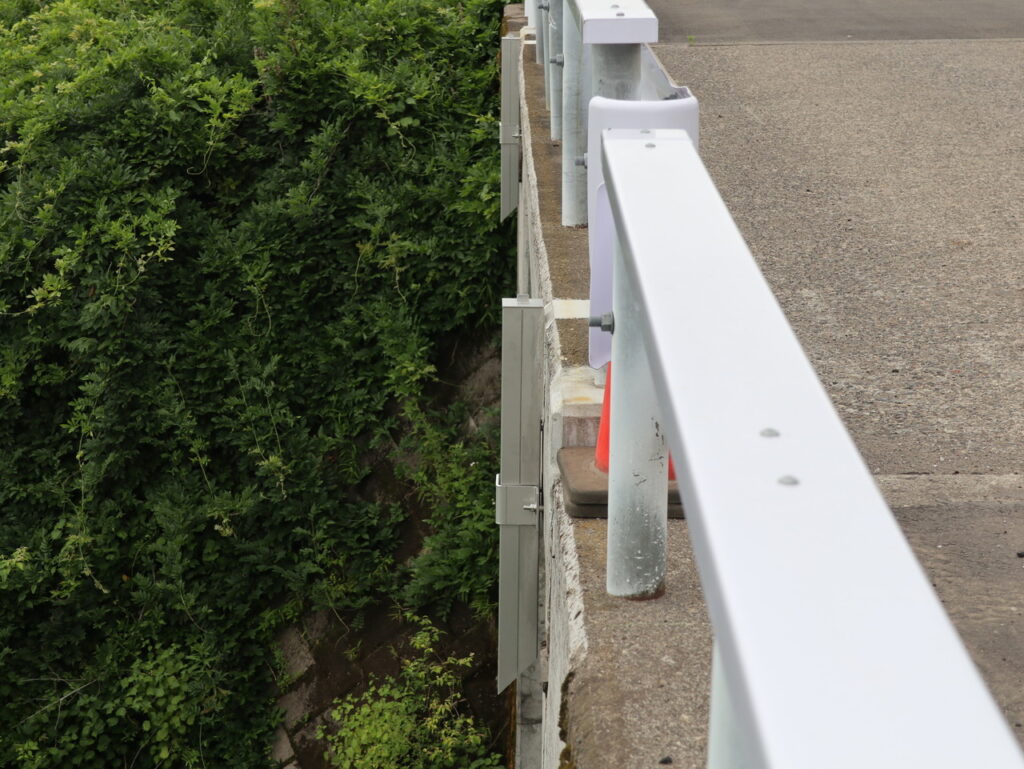

地覆の外側面に合わせての設置例
上記例の現場写真 愛媛県 今治市
フリーキーワード：八幡地橋

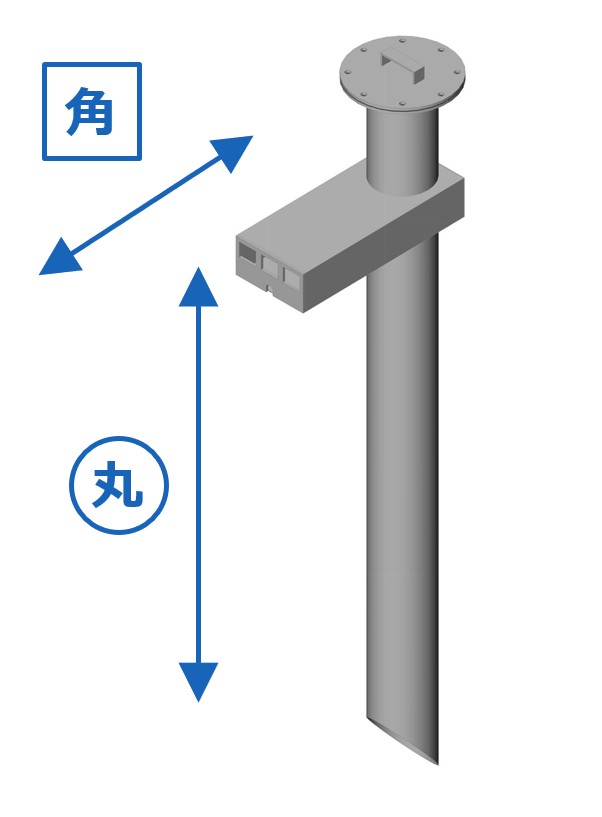

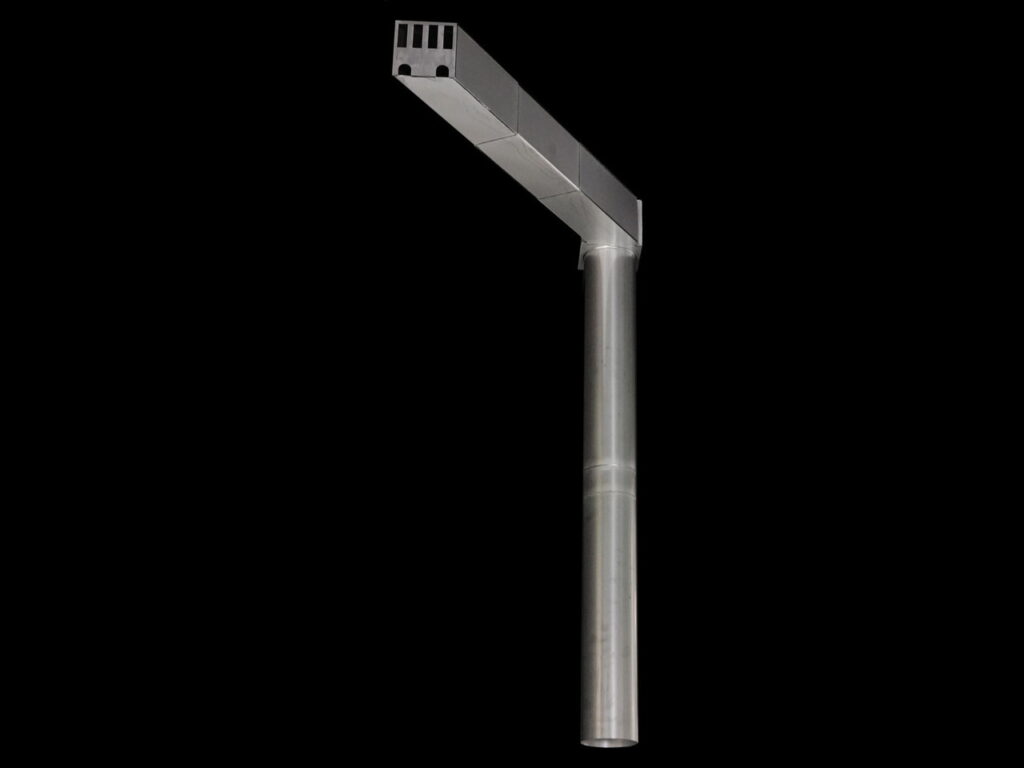

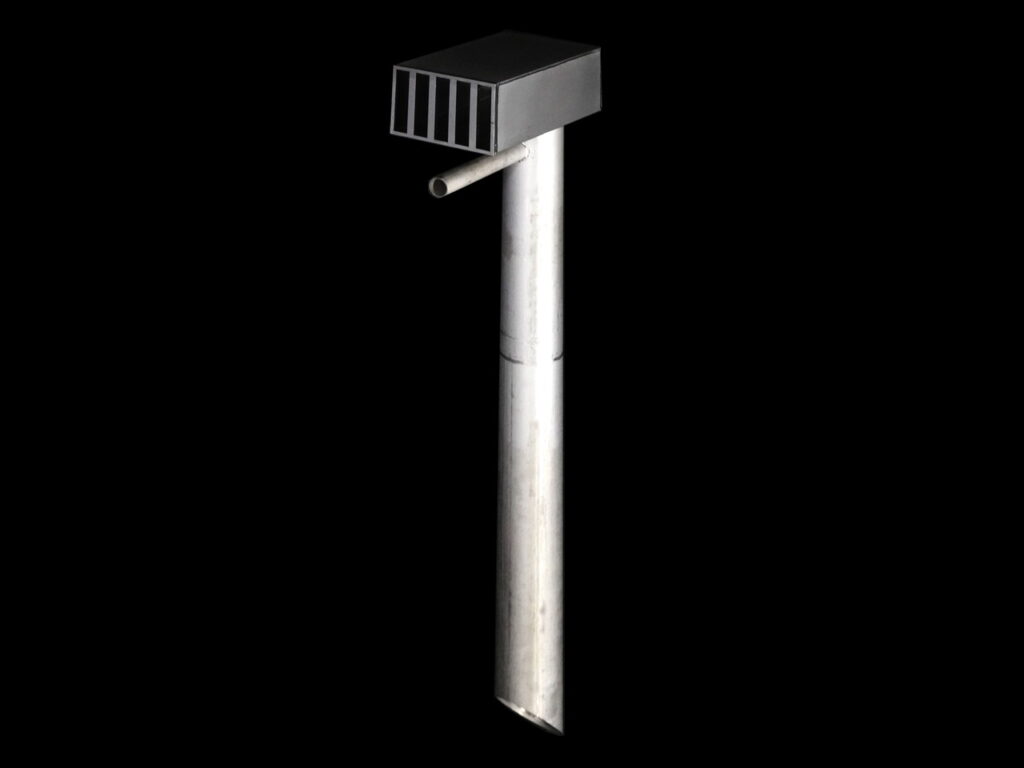

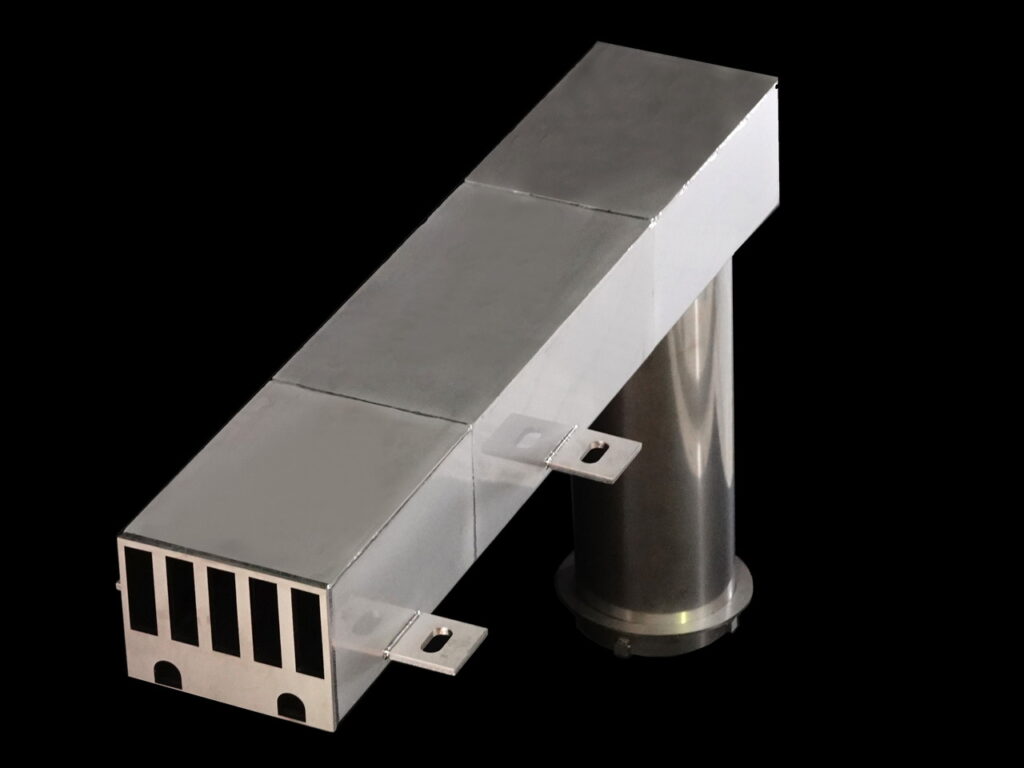

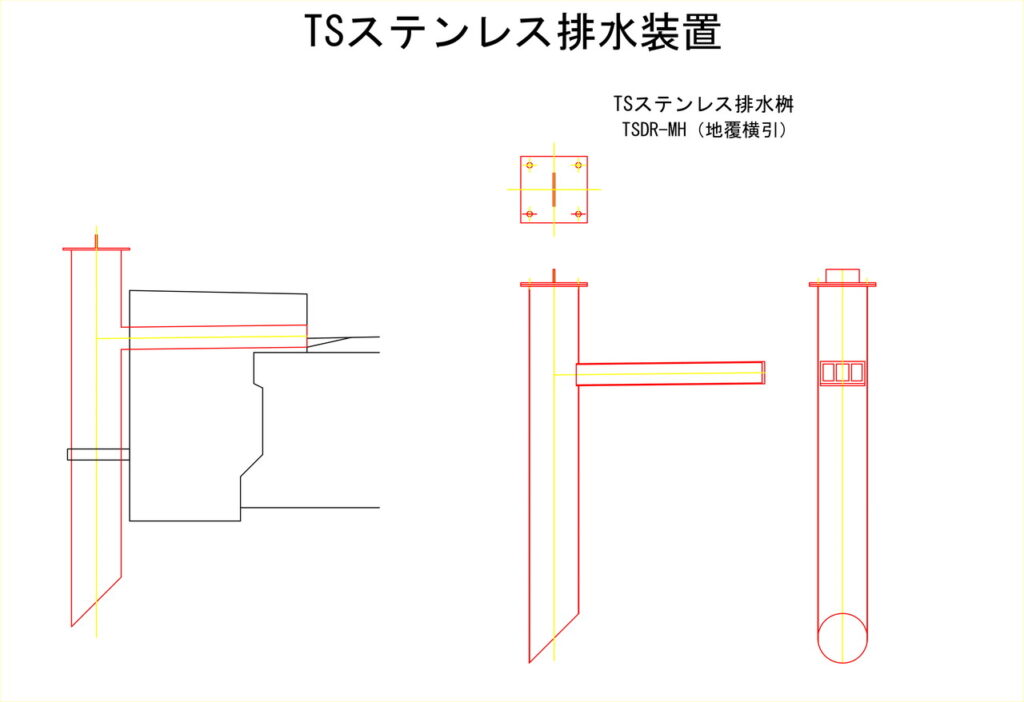

①-B1-3-3.地覆横引き 横角-縦丸管例
「横角-縦丸管」の事例
→ Click

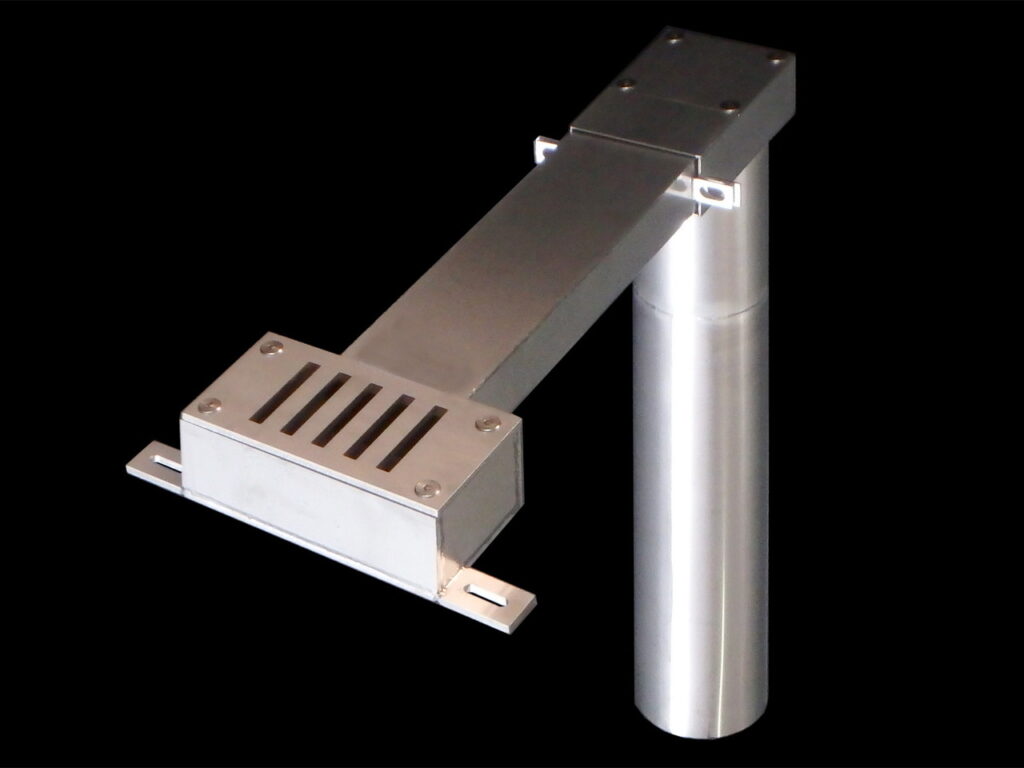

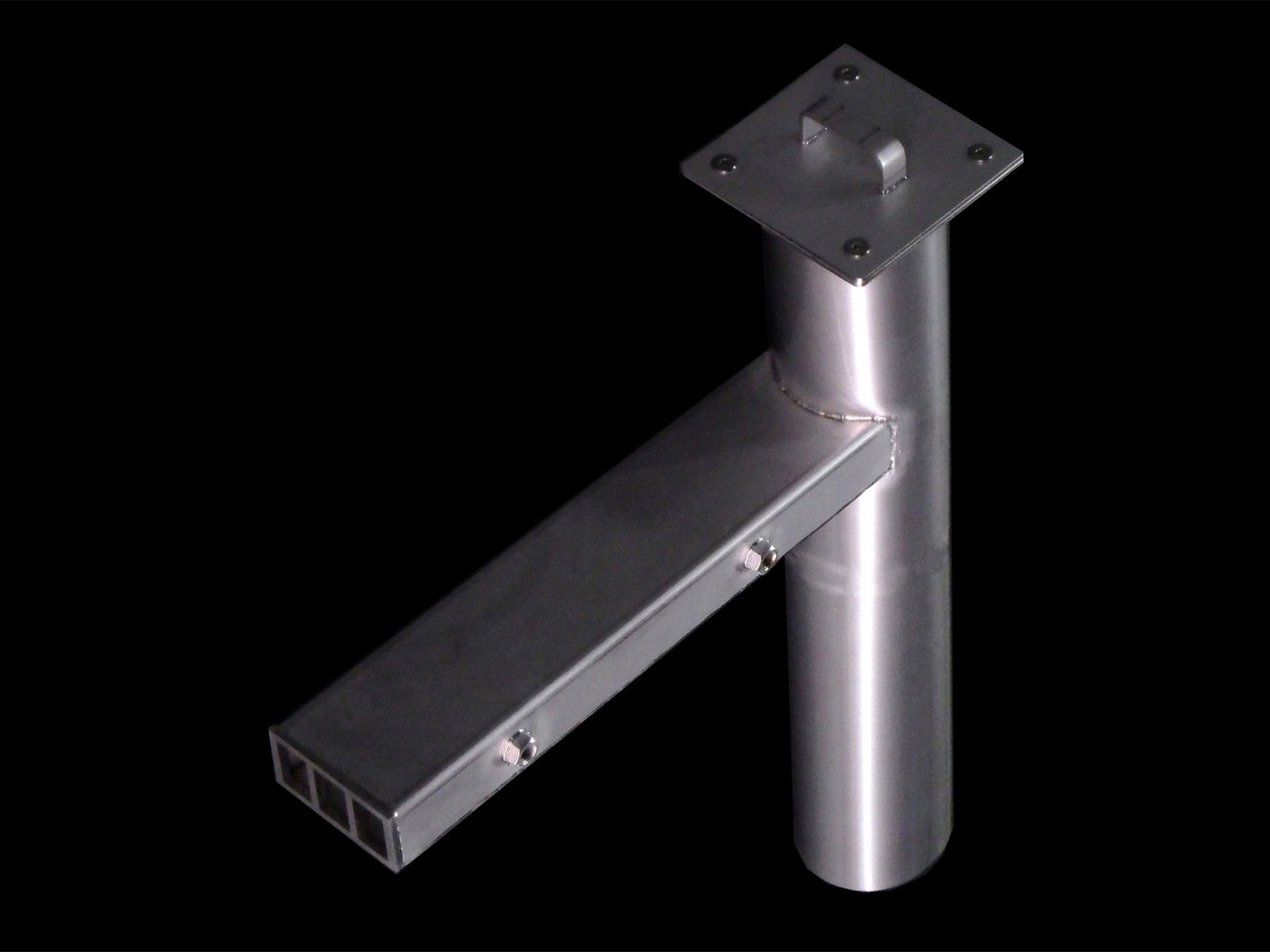

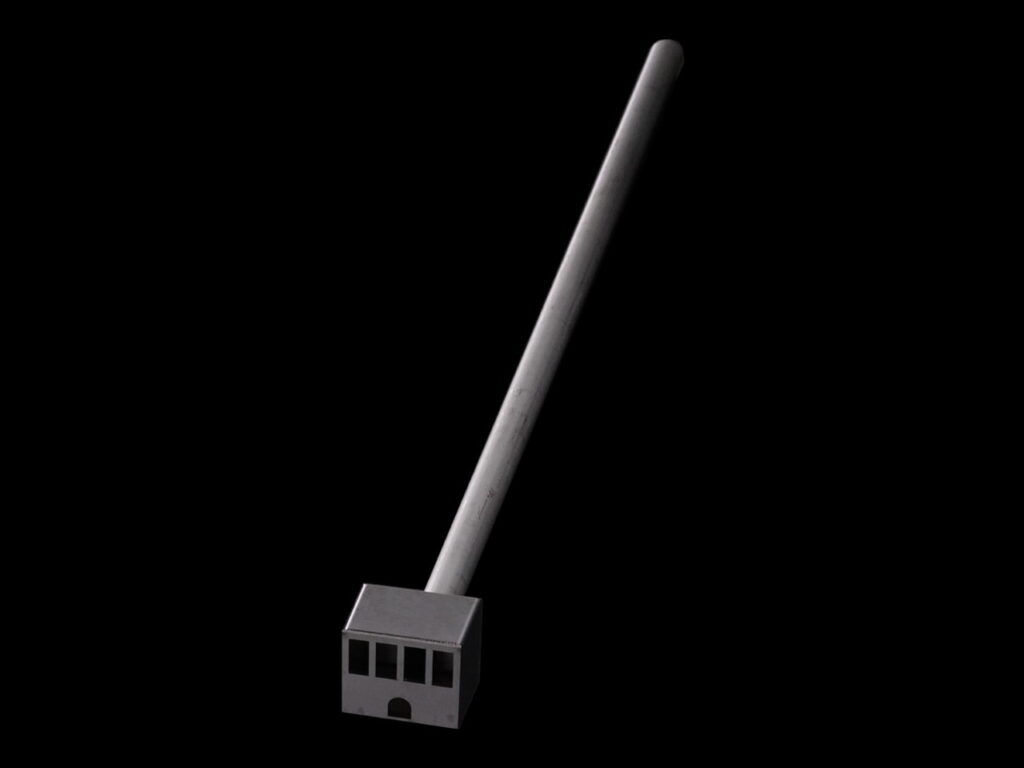

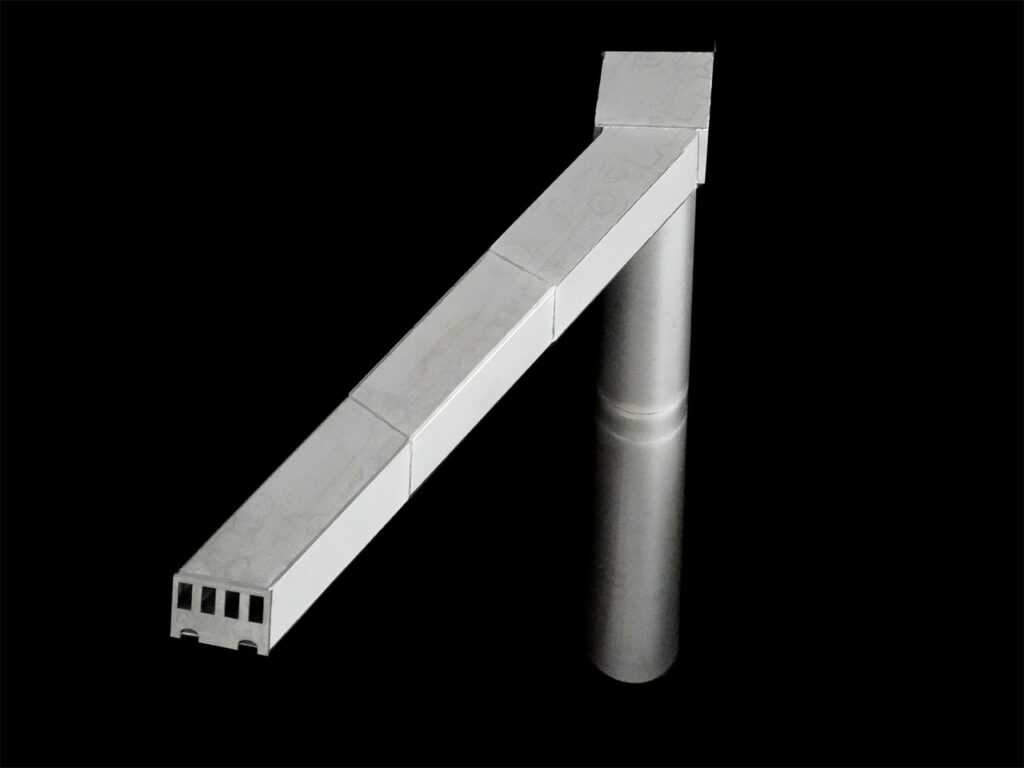

横引き角に鉛直丸を取付けた形状 四角の掃除蓋
上記例の現場写真 新潟県 三条市
フリーキーワード：善久寺大橋歩道橋
四角の掃除蓋 鉛直管はレジューサー仕様
横引き角に鉛直丸を取付けた形状 四角の掃除蓋
上記例の現場写真 岩手県 矢巾町
フリーキーワード：安庭1号橋

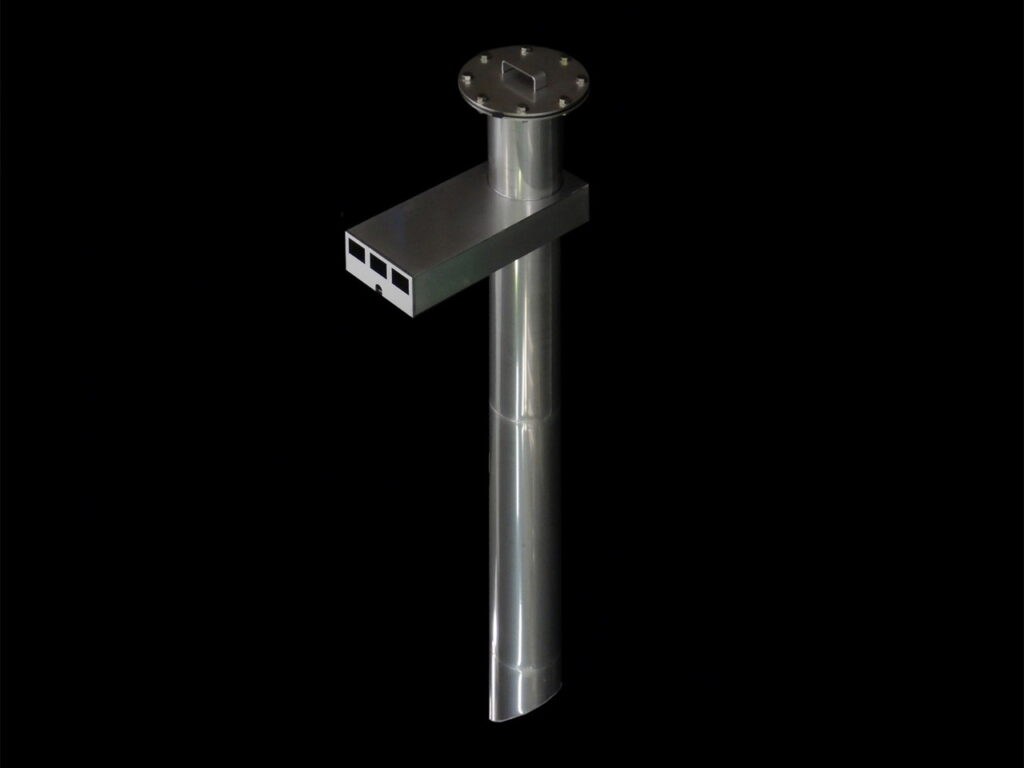

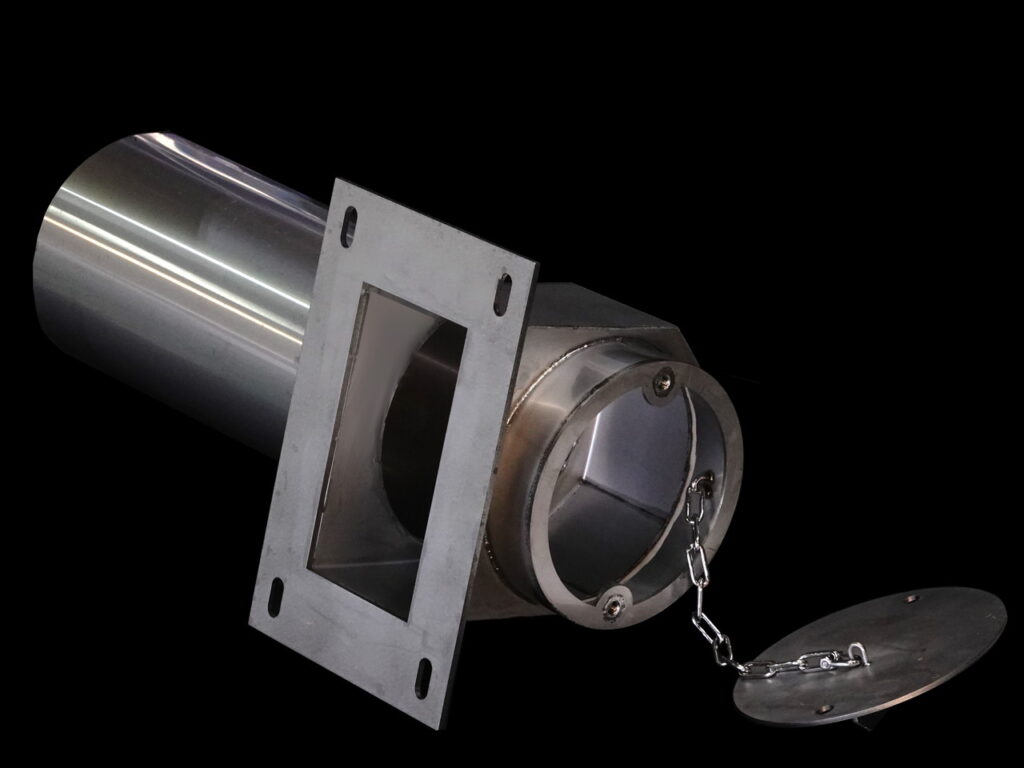

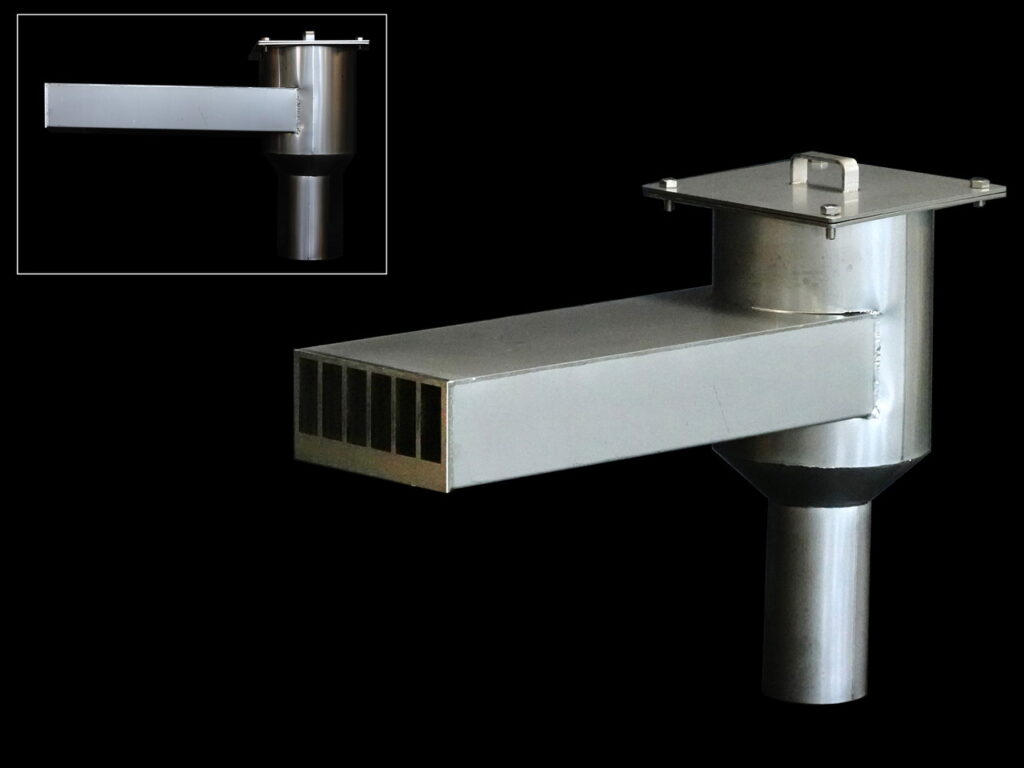

横引き角に鉛直丸を取付けた形状 丸型の掃除蓋
上記例の現場写真 新潟県 村上市
フリーキーワード：中橋

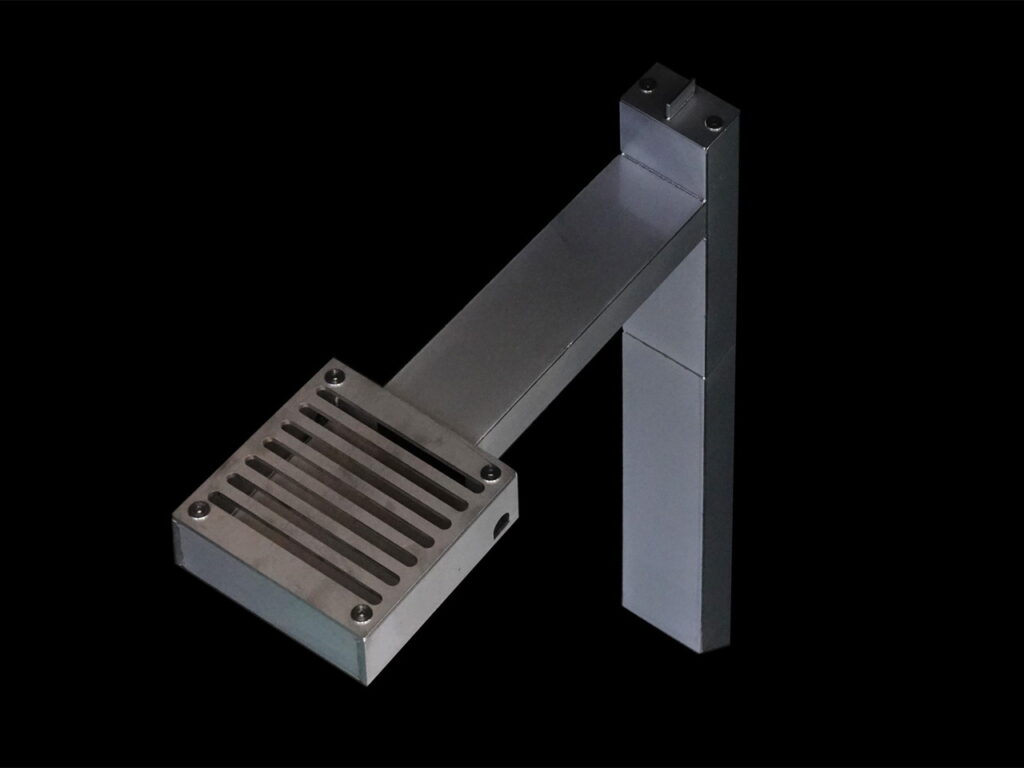

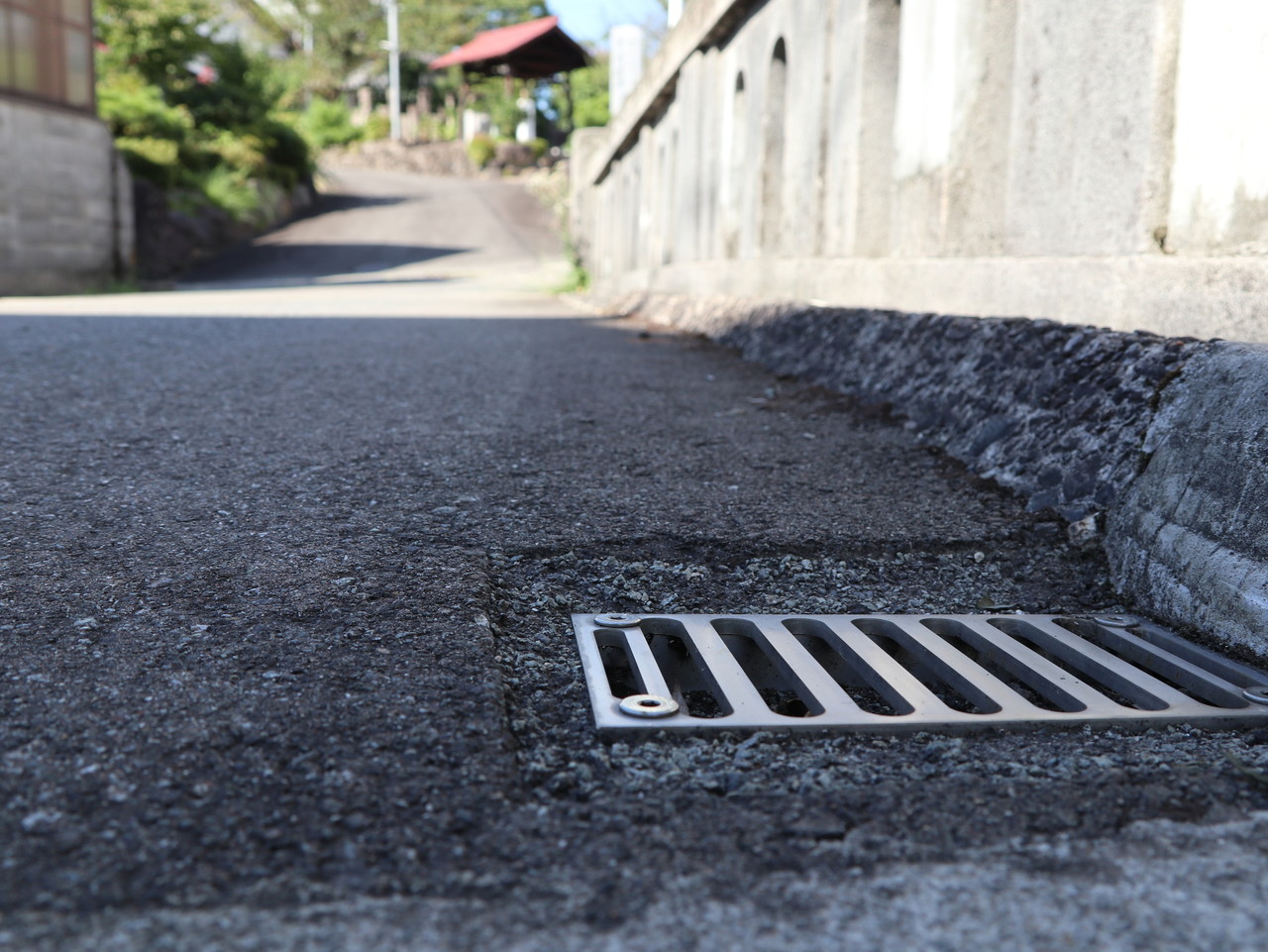

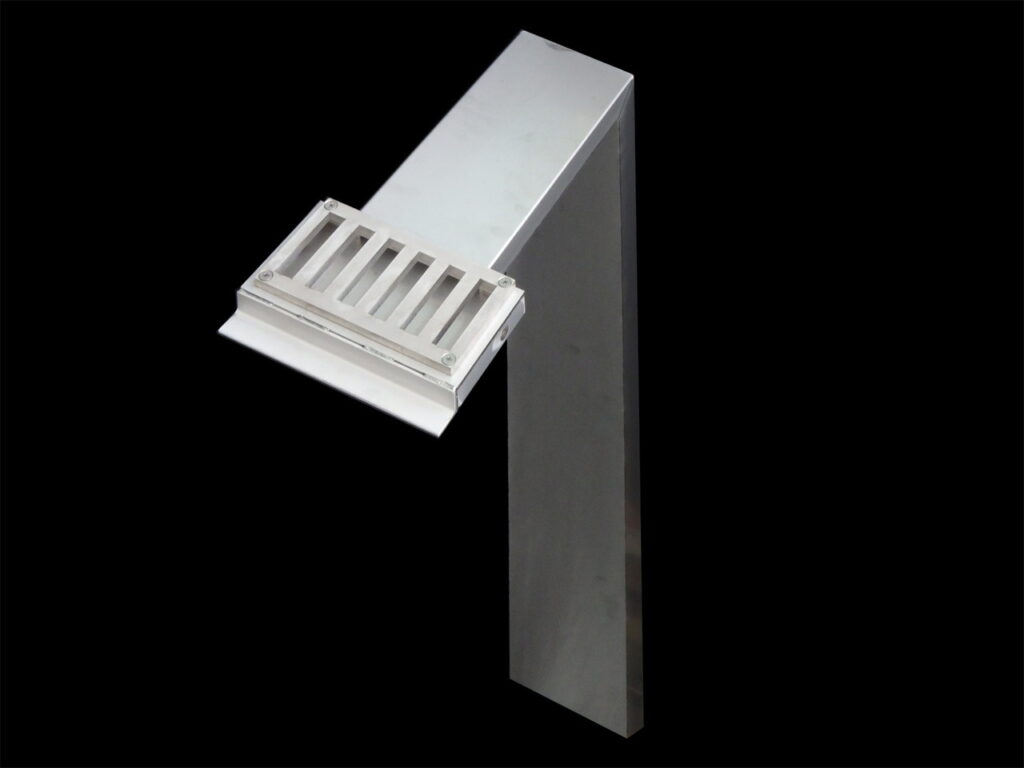

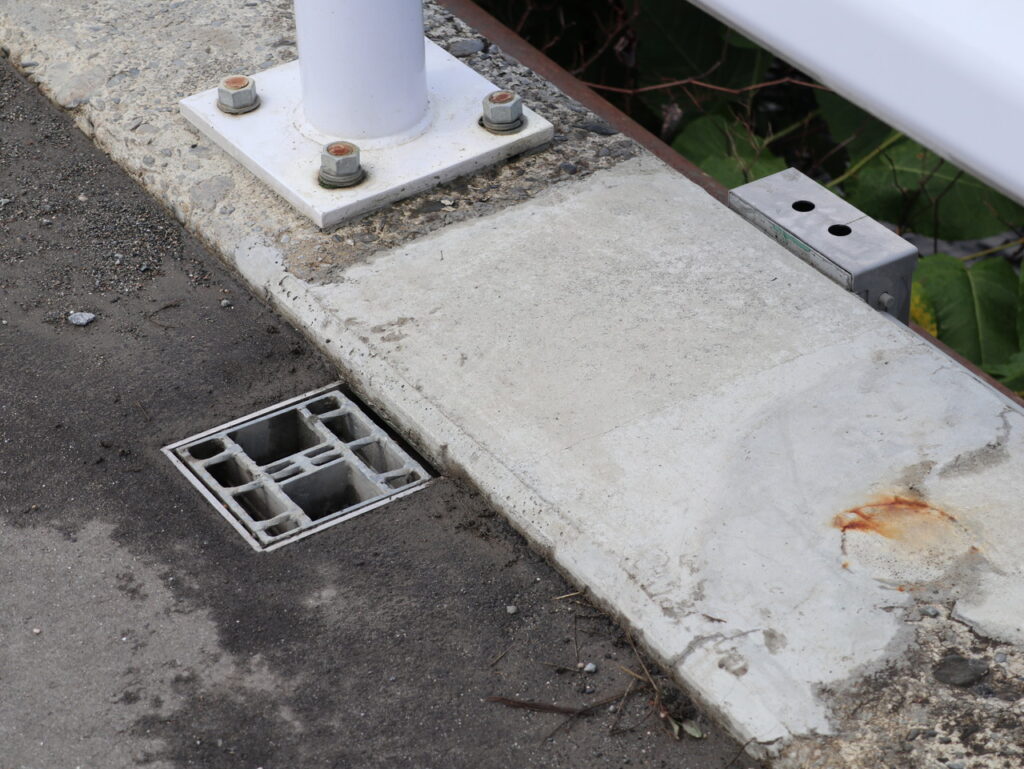

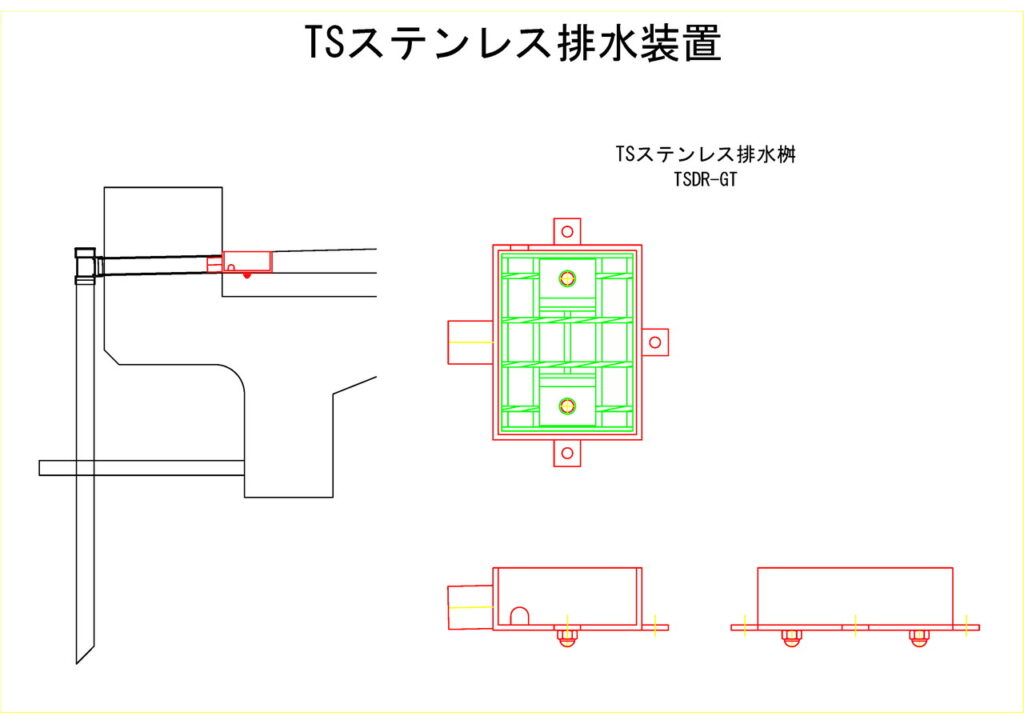

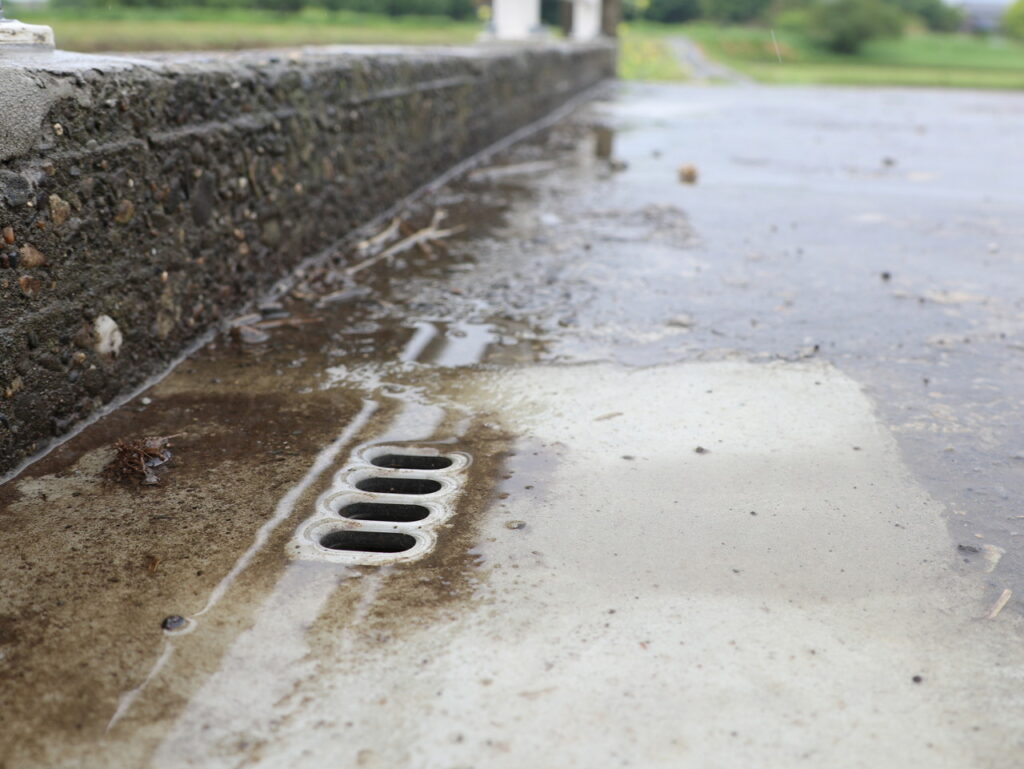

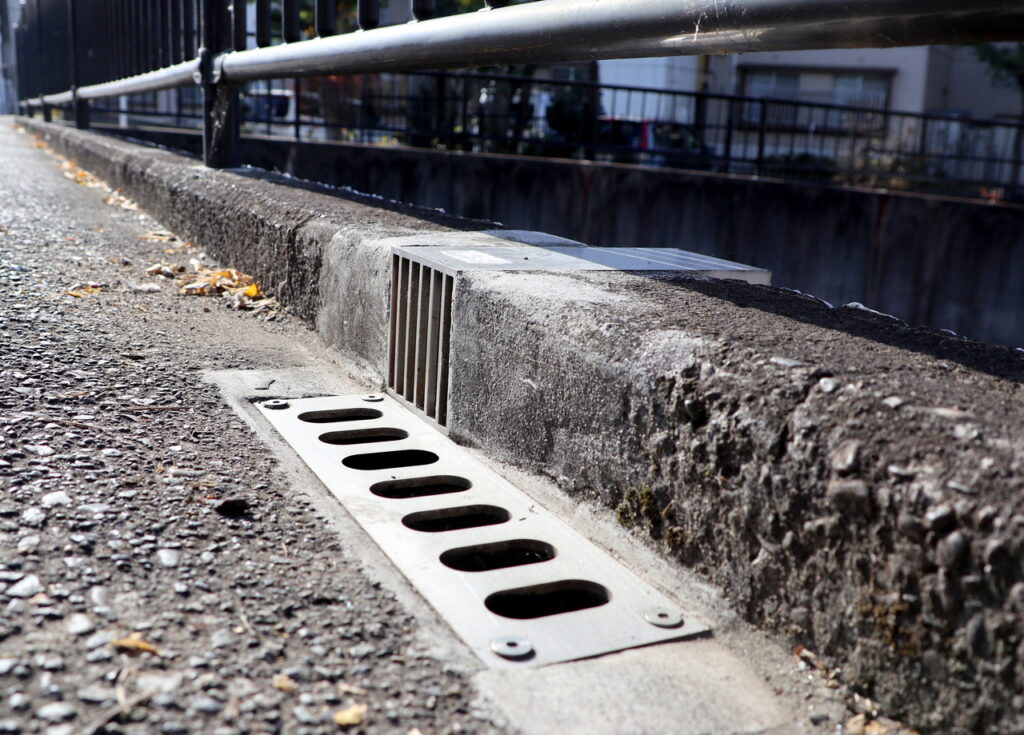

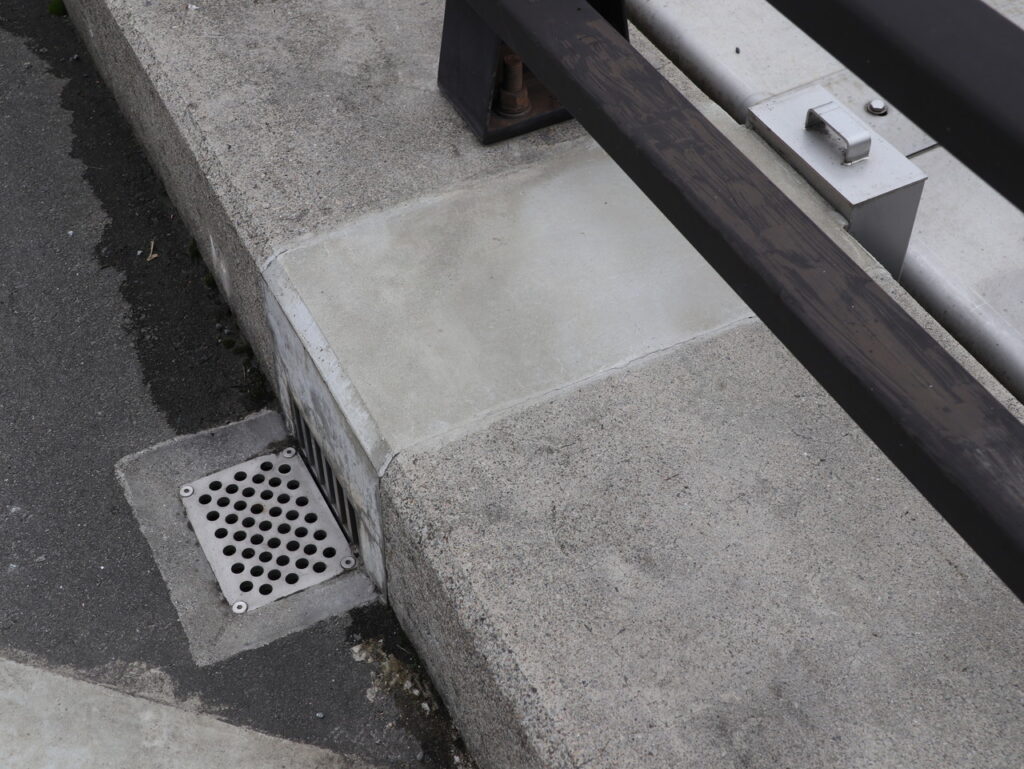

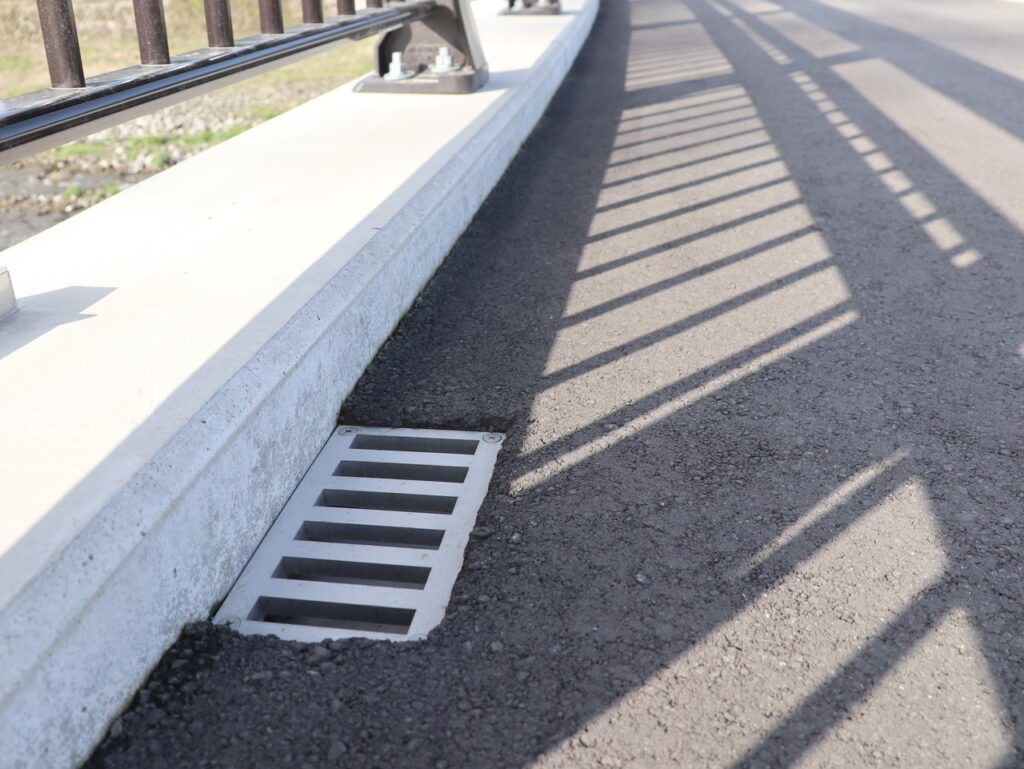

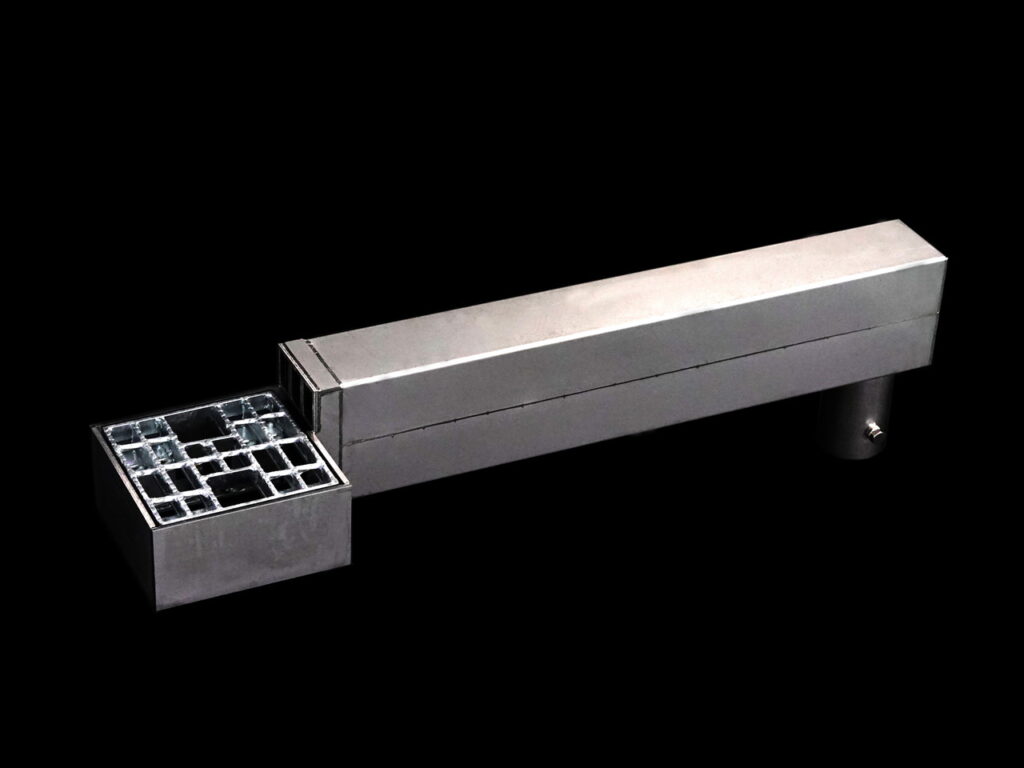

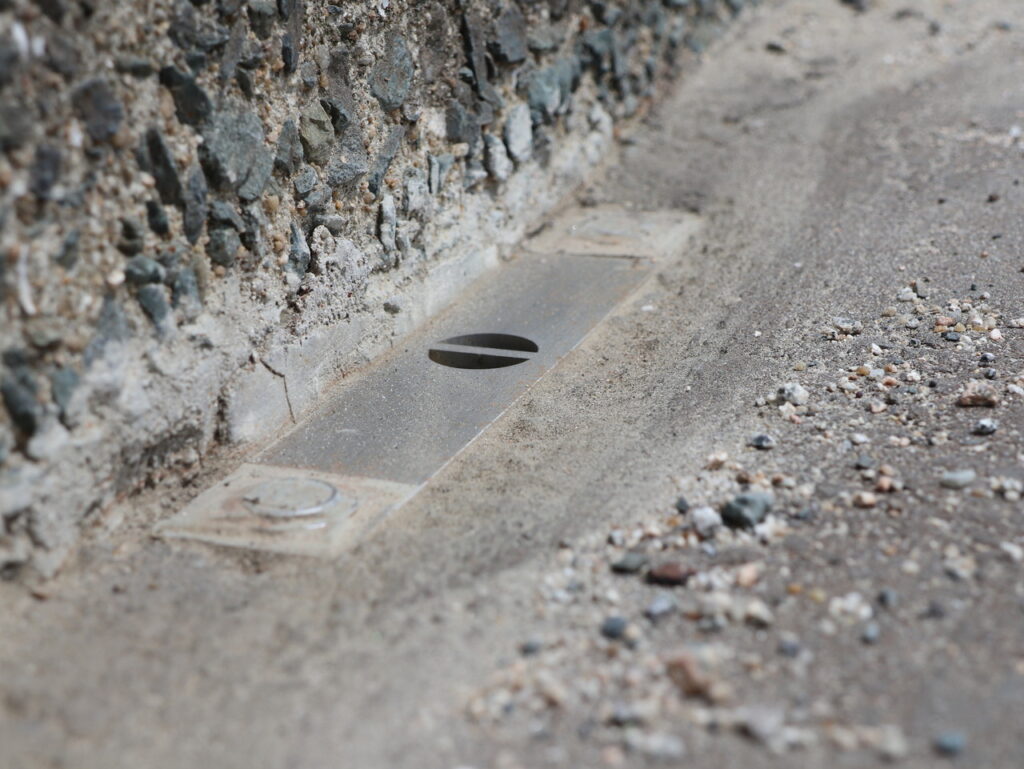

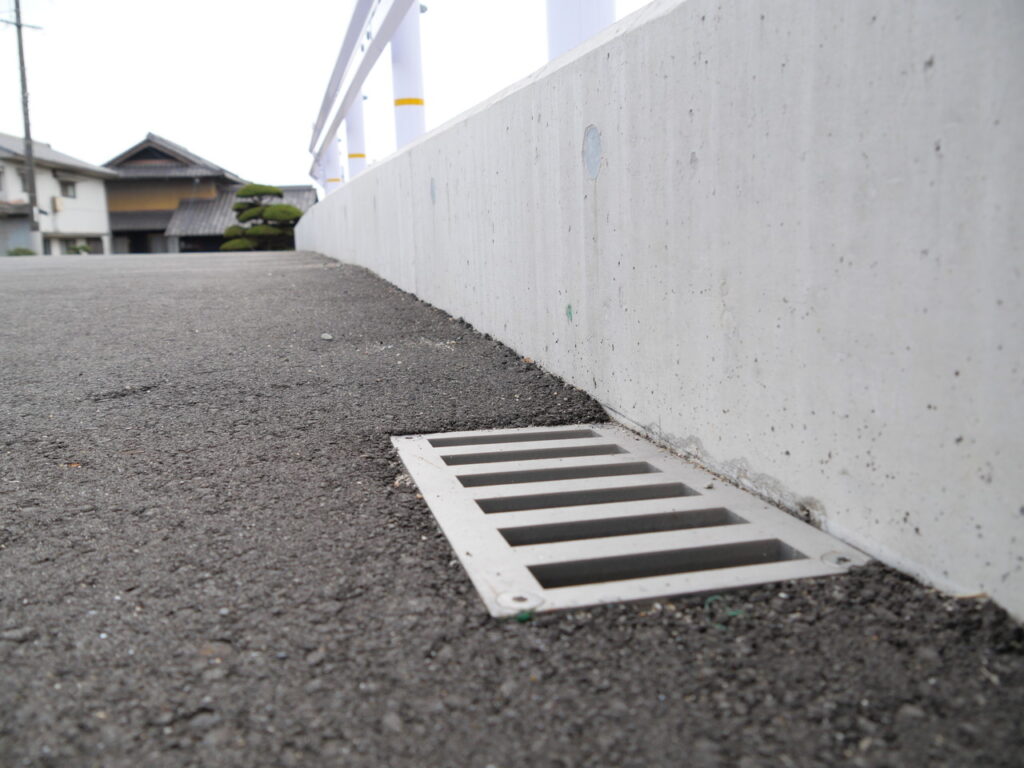

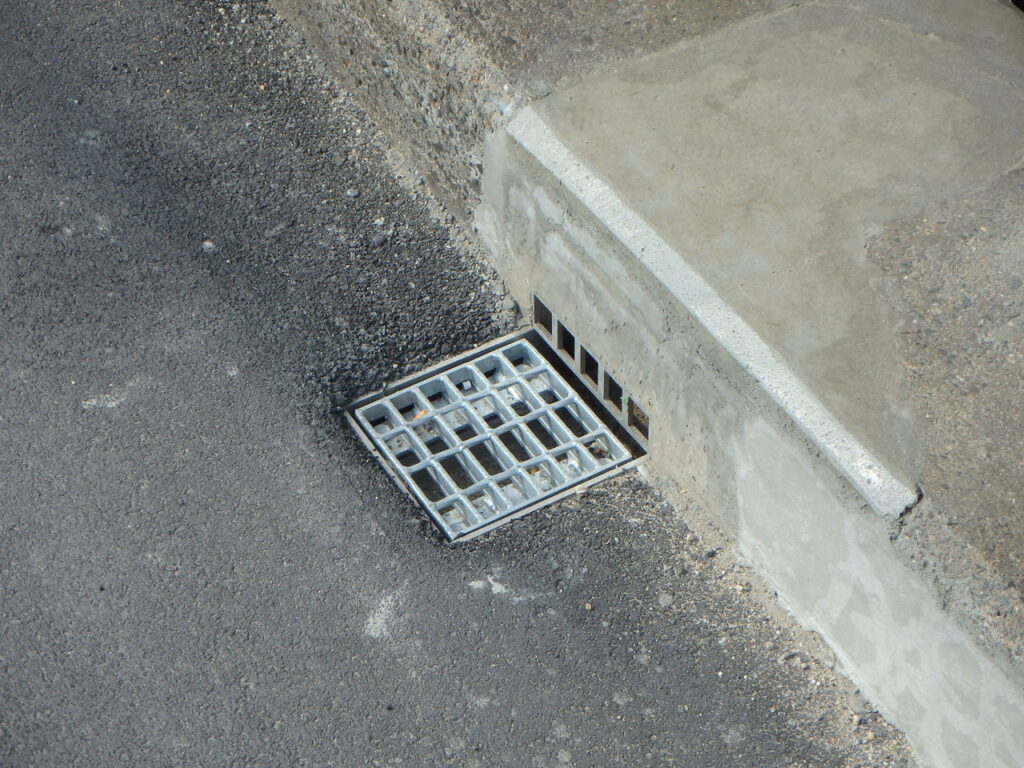

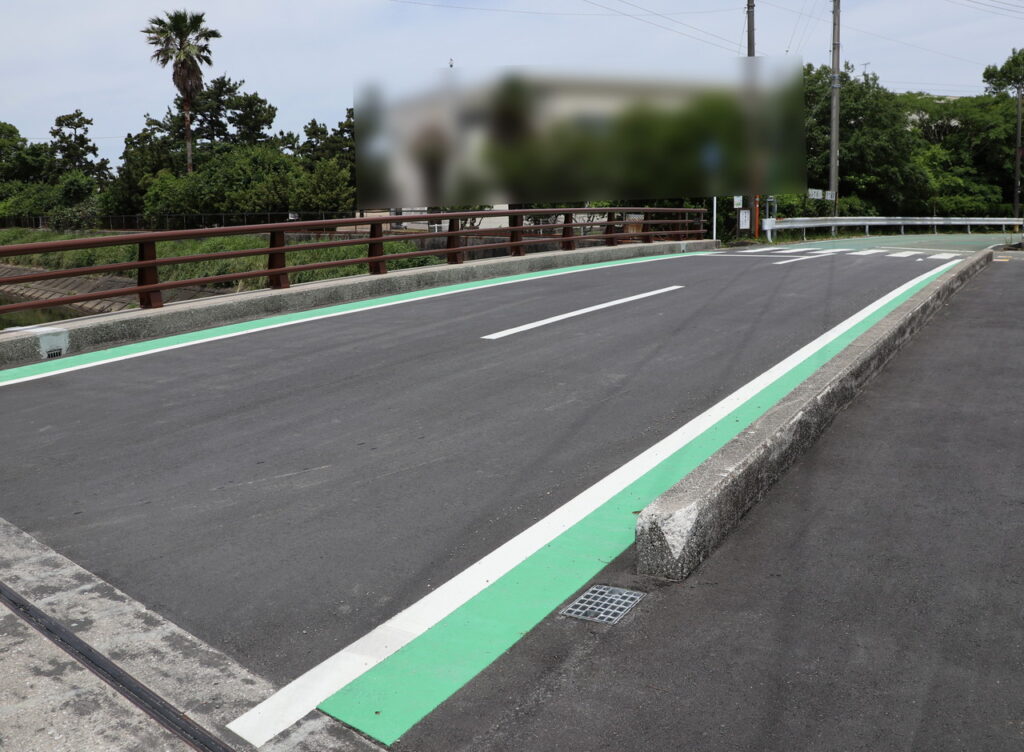

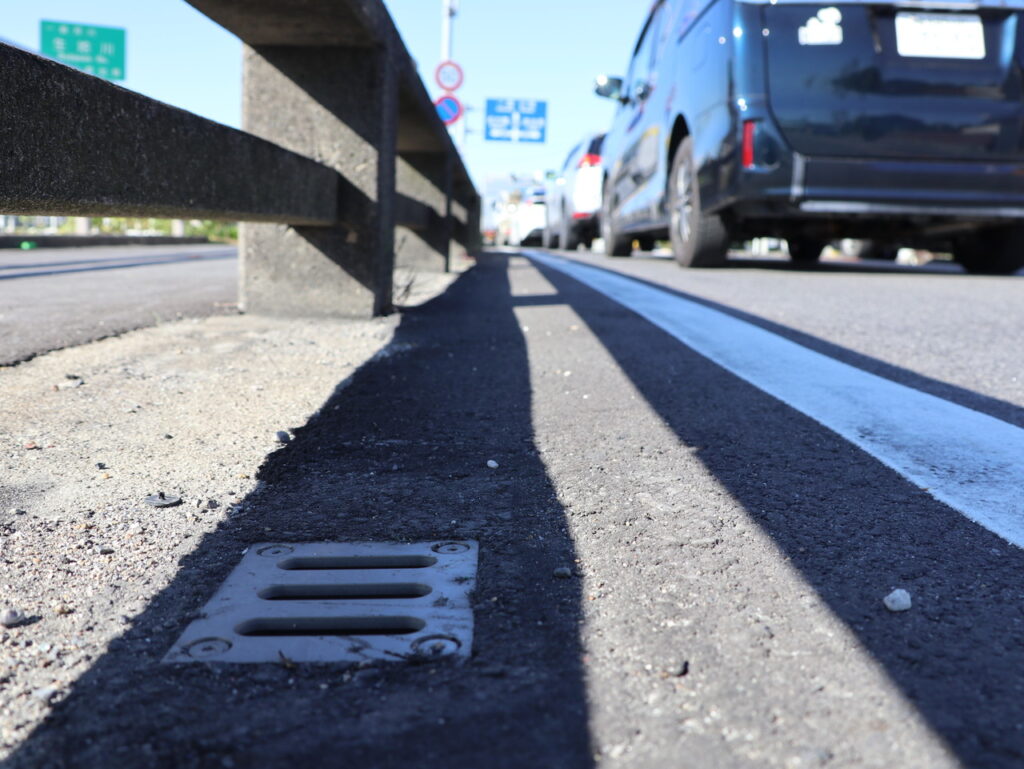

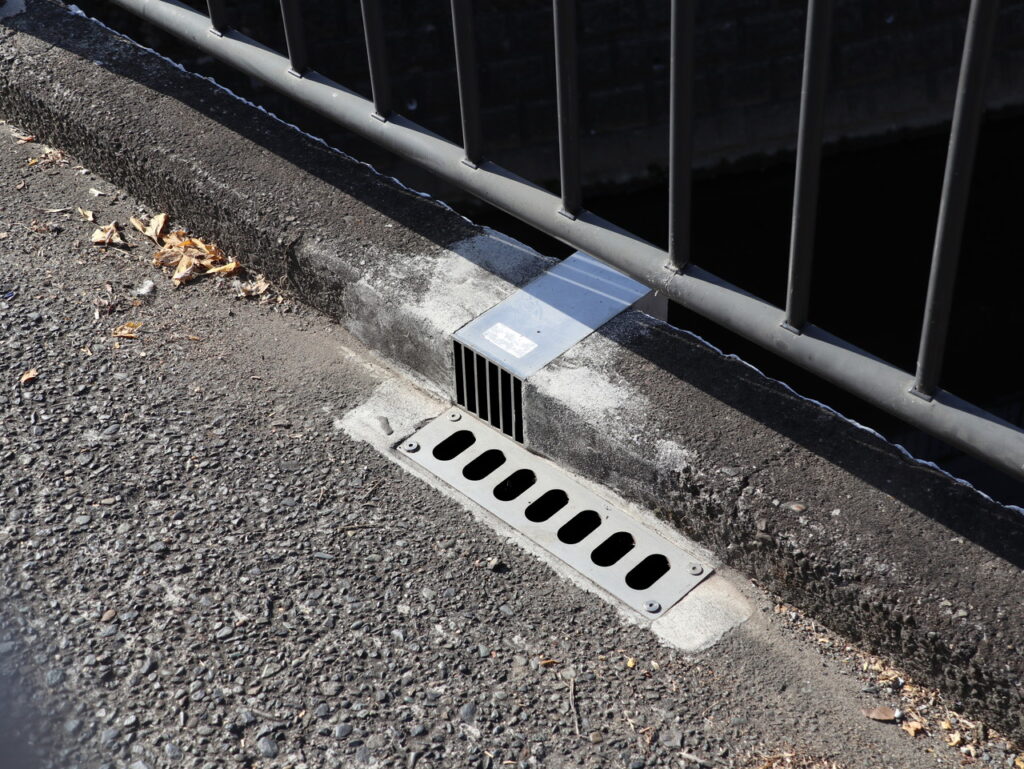

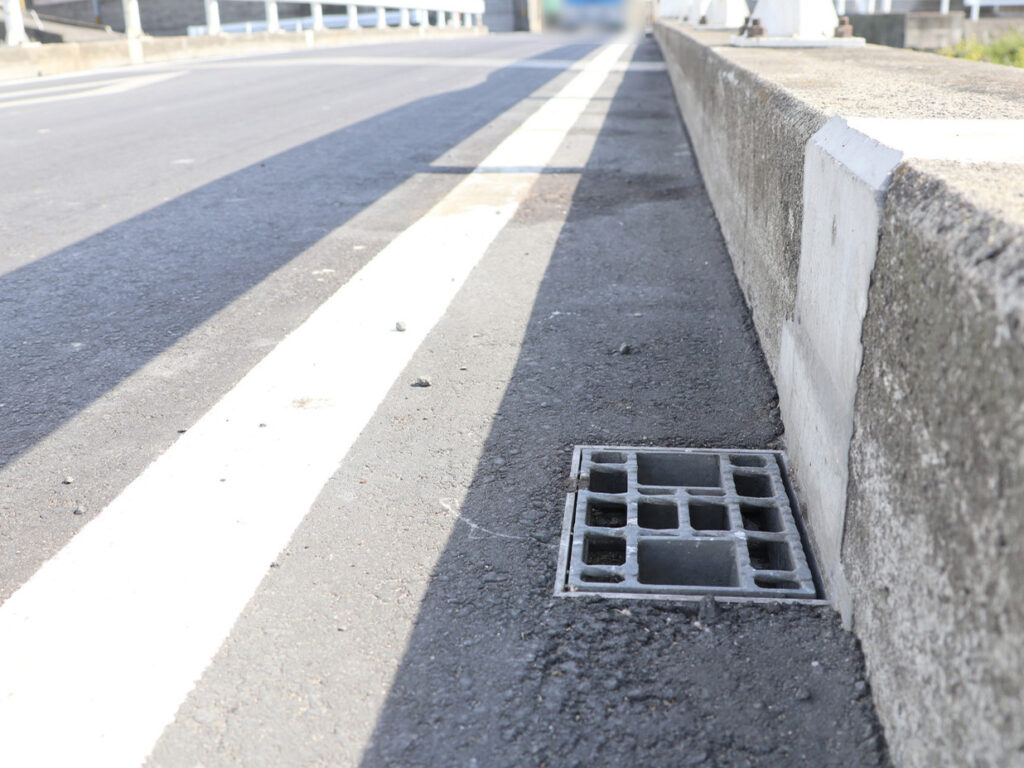

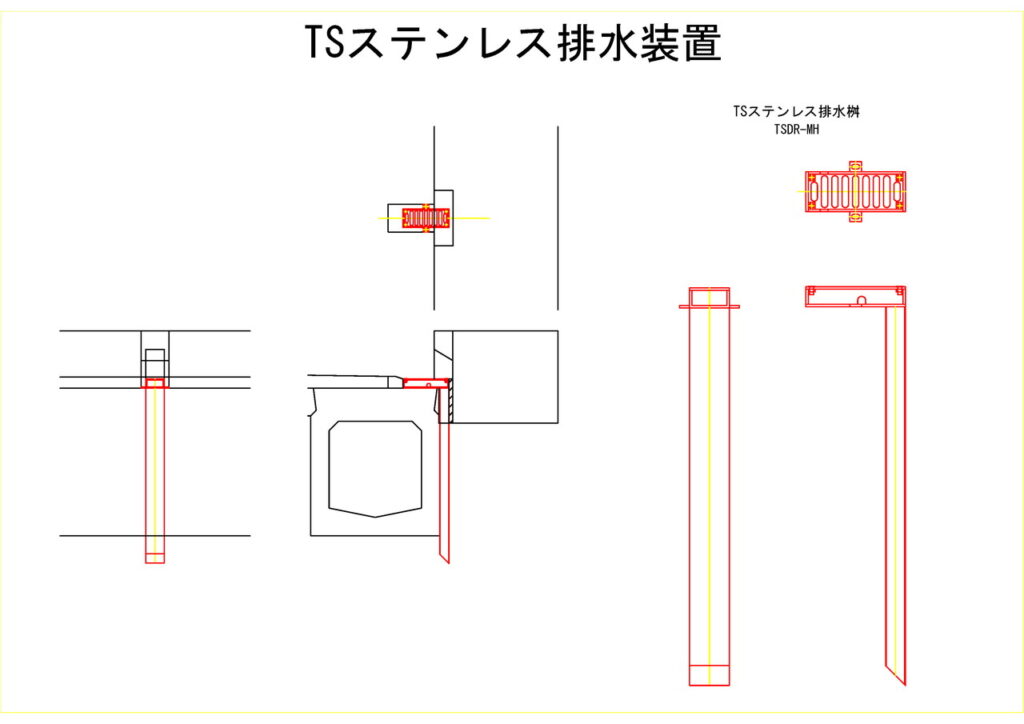

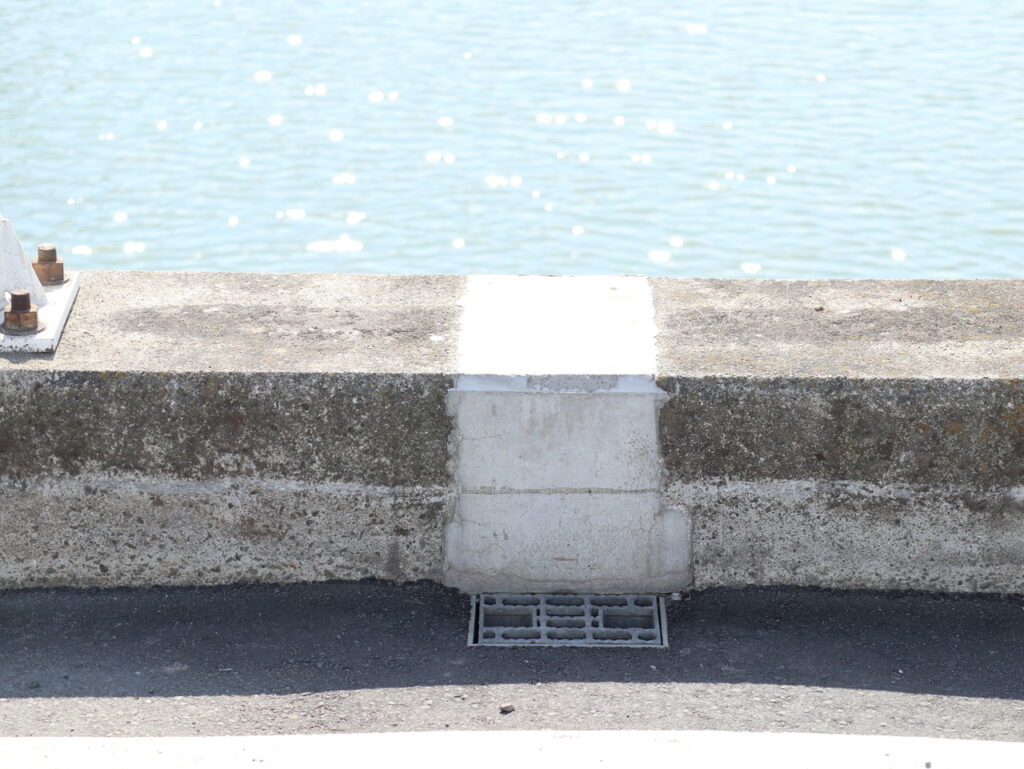

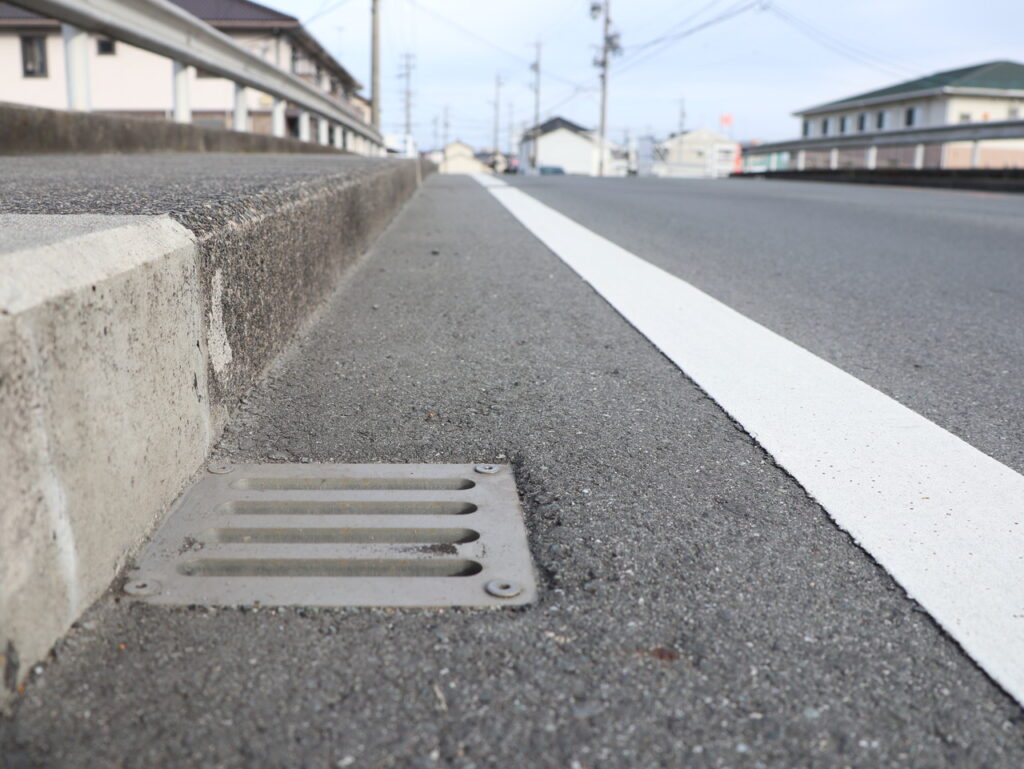

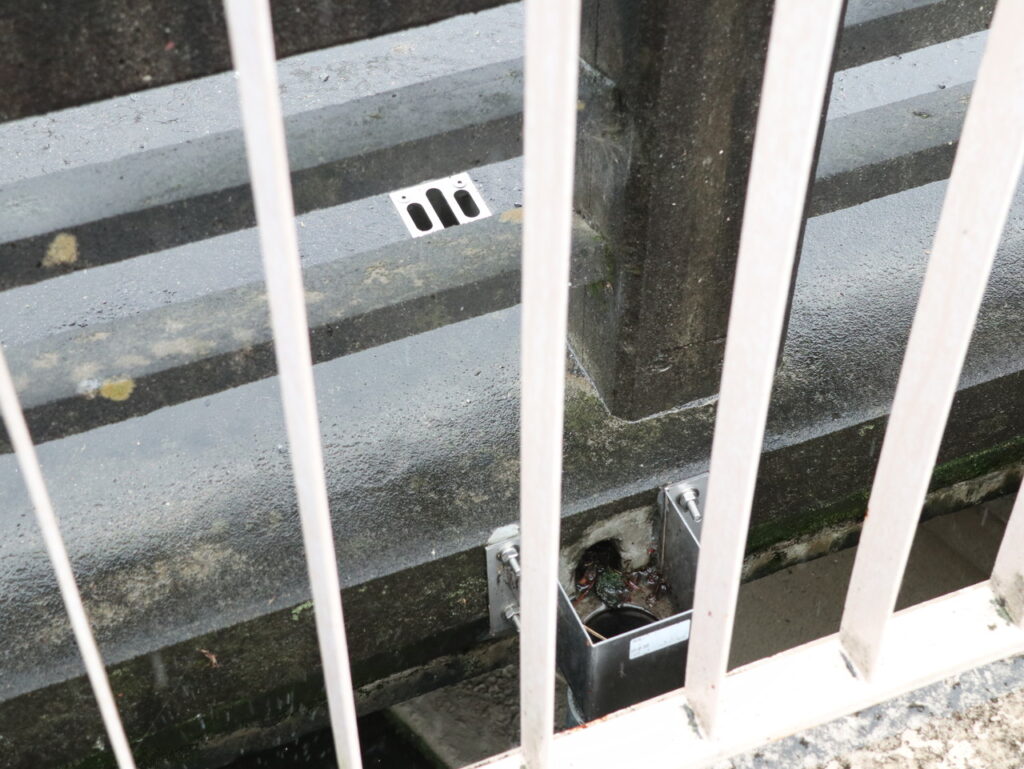

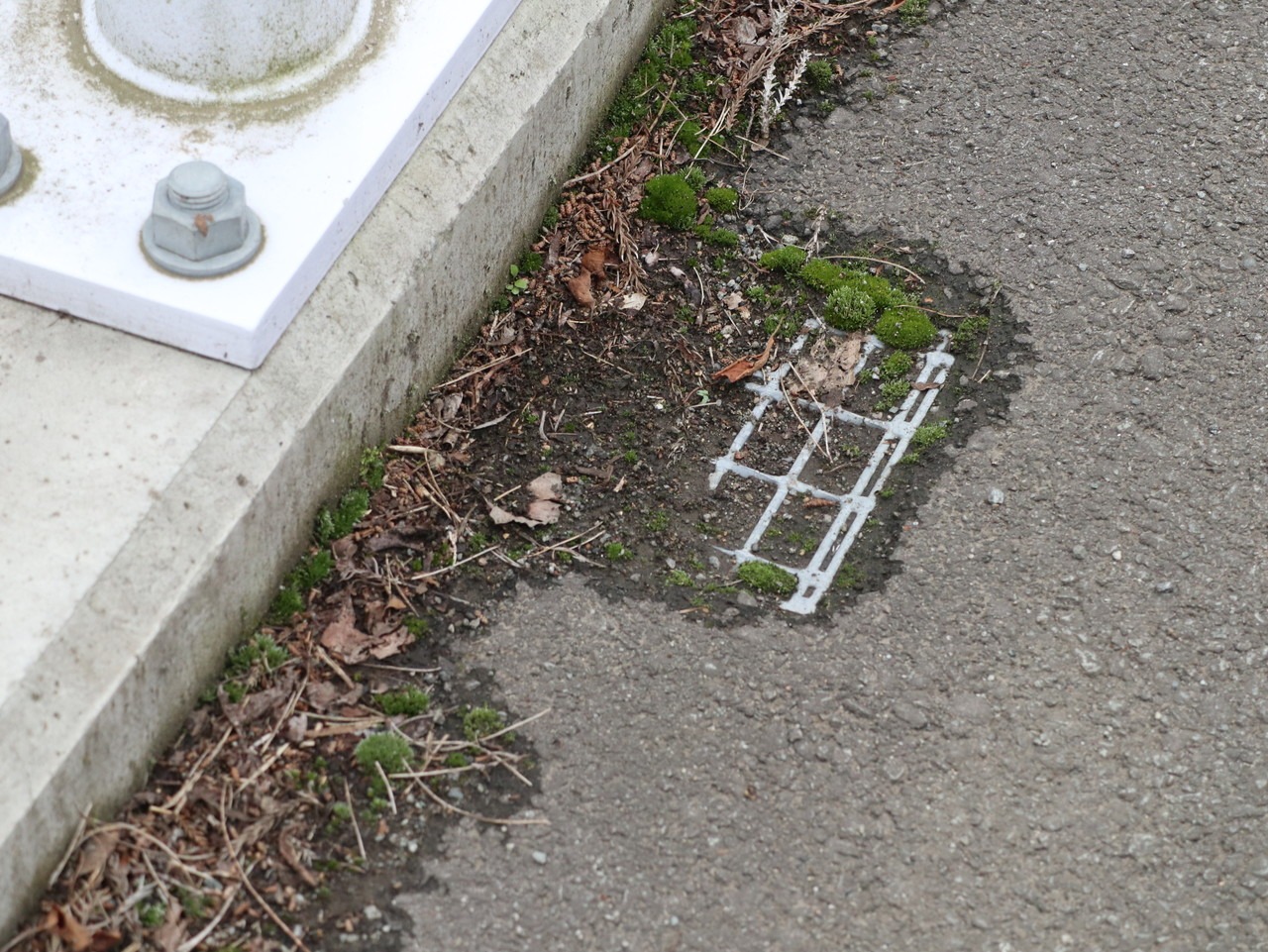

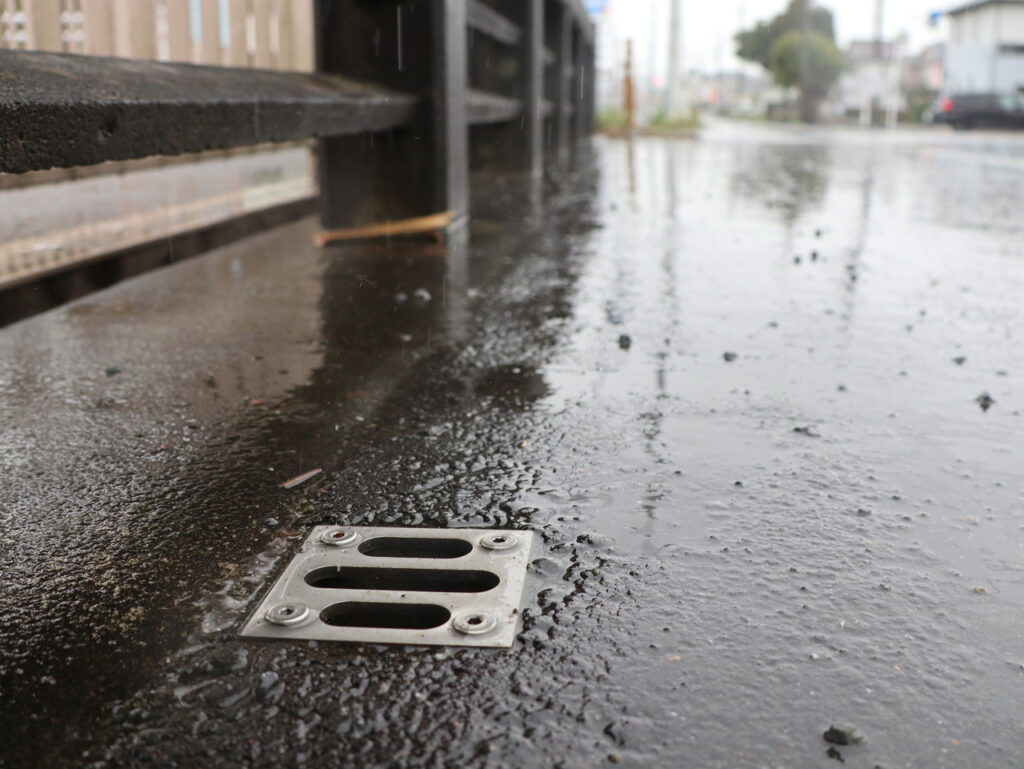

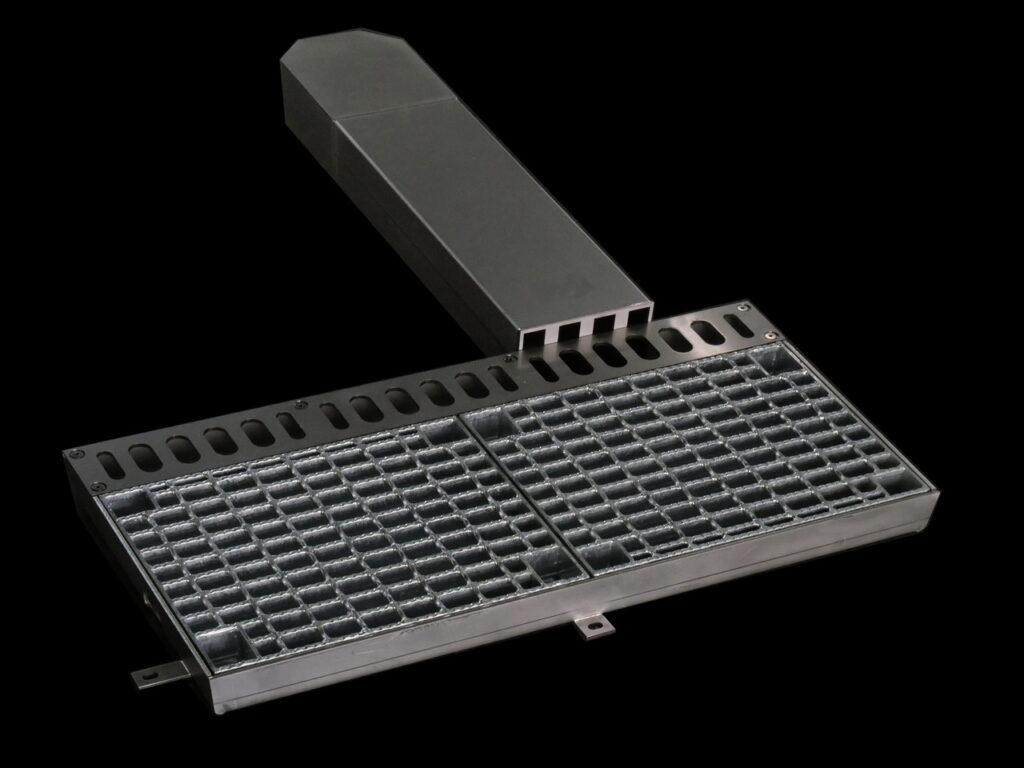

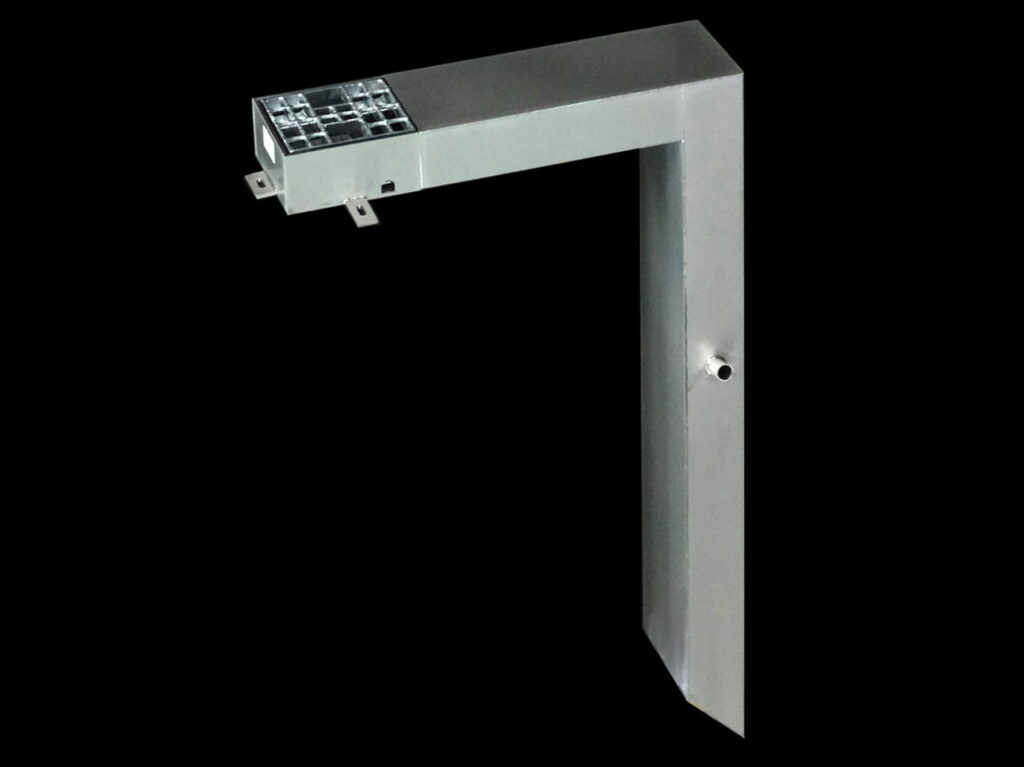

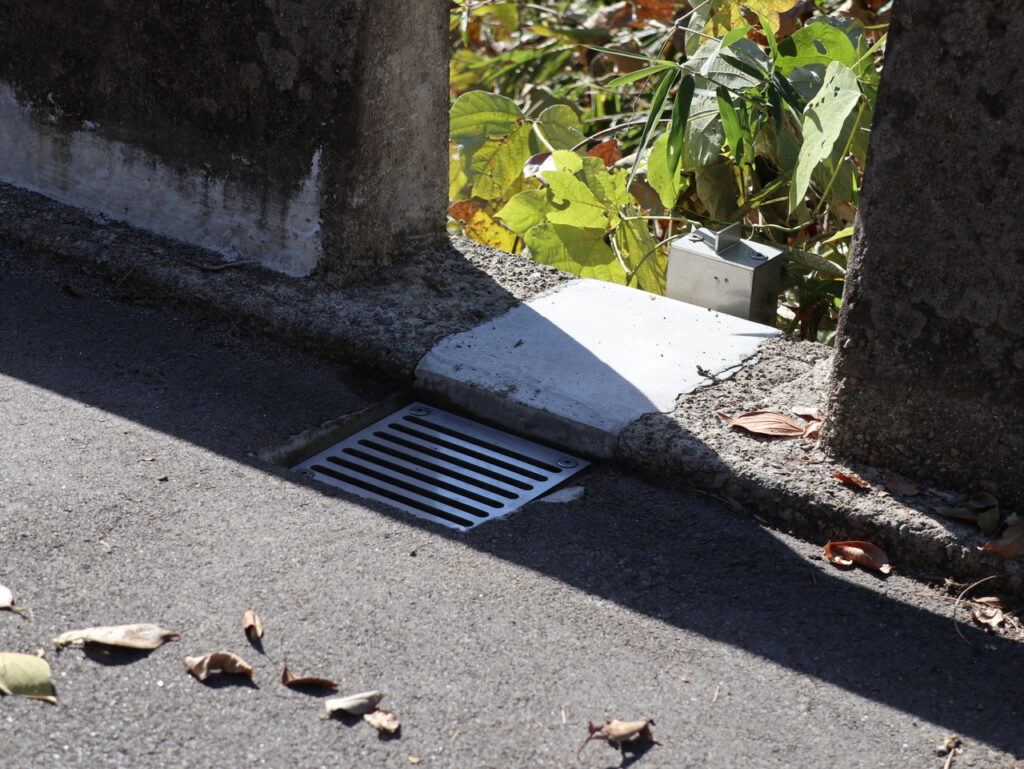

①-B1-3-4.地覆横引き 平面目皿/平面グレーチング例
「平面目皿/平面グレーチング」の事例
→ Click

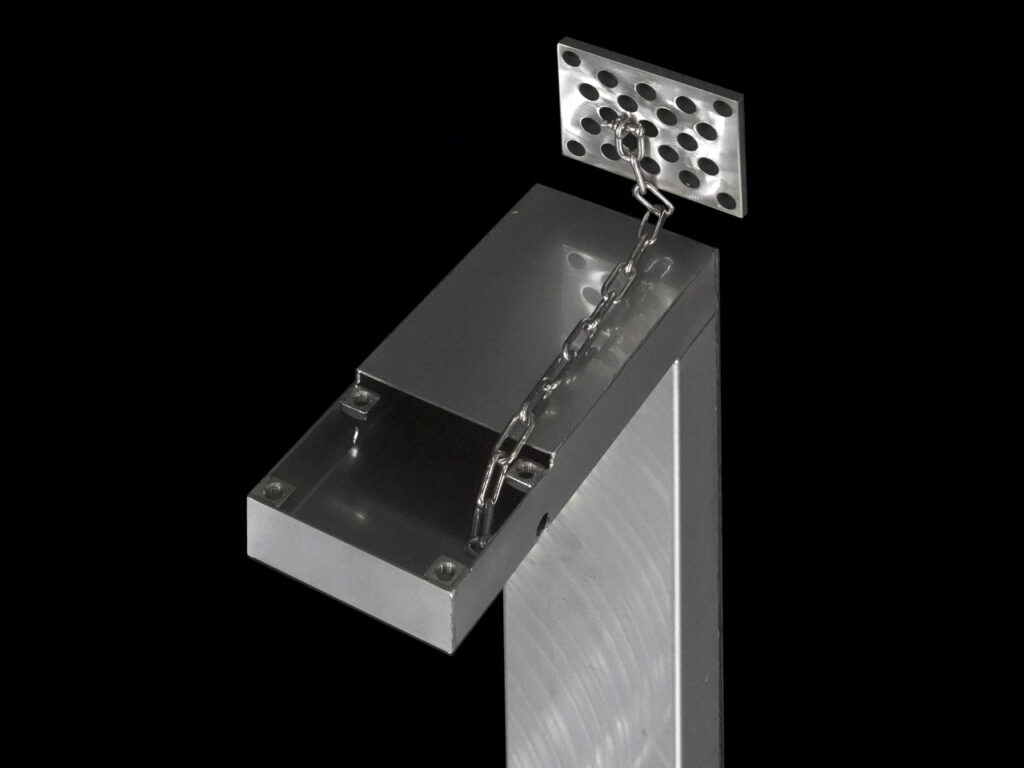

ボルト取付け＋チェーン付きの例
上記例の現場写真 宮城県
フリーキーワード：気仙沼海上遊歩道
目皿の枠箇所が大きめの例
上記例の現場写真 兵庫県 三木市
フリーキーワード：奥日原橋
掃除蓋開閉式 密着防錆材を塗布しています
上記例の現場写真 宮崎県 日南市
フリーキーワード：暁通橋
フレキシブルチューブ接続用さや管付き グレーチング仕様例
フレキシブルチューブ接続用さや管付き 目皿仕様例
上記例の現場写真 長野県 箕輪町
フリーキーワード：山の田橋

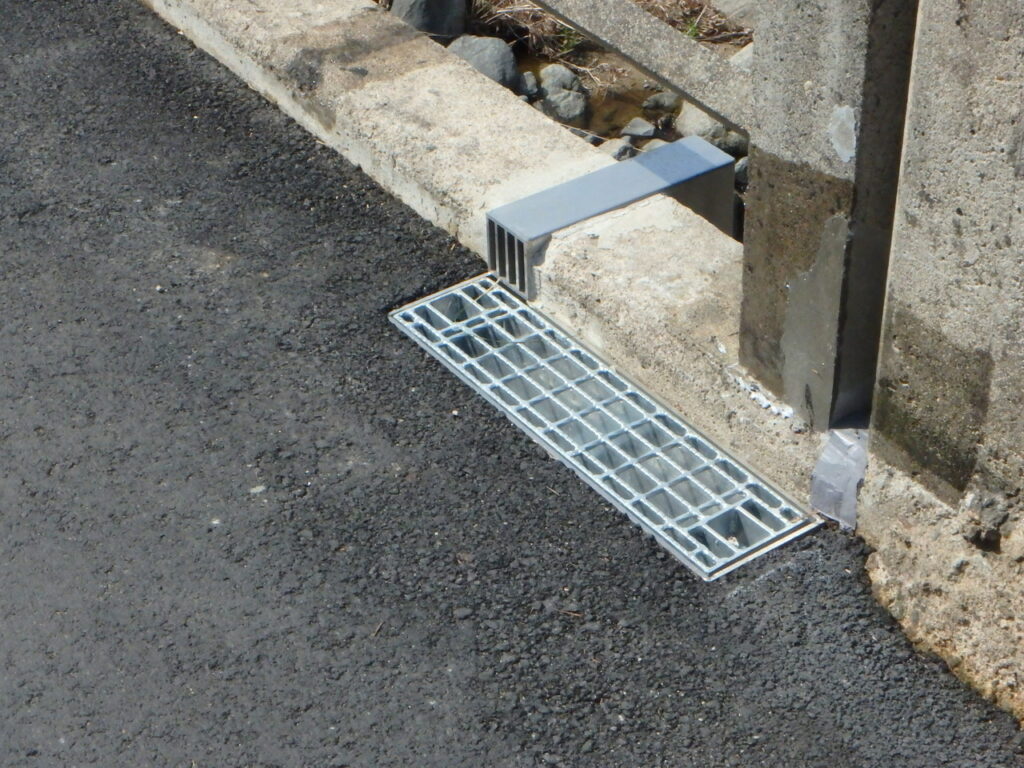

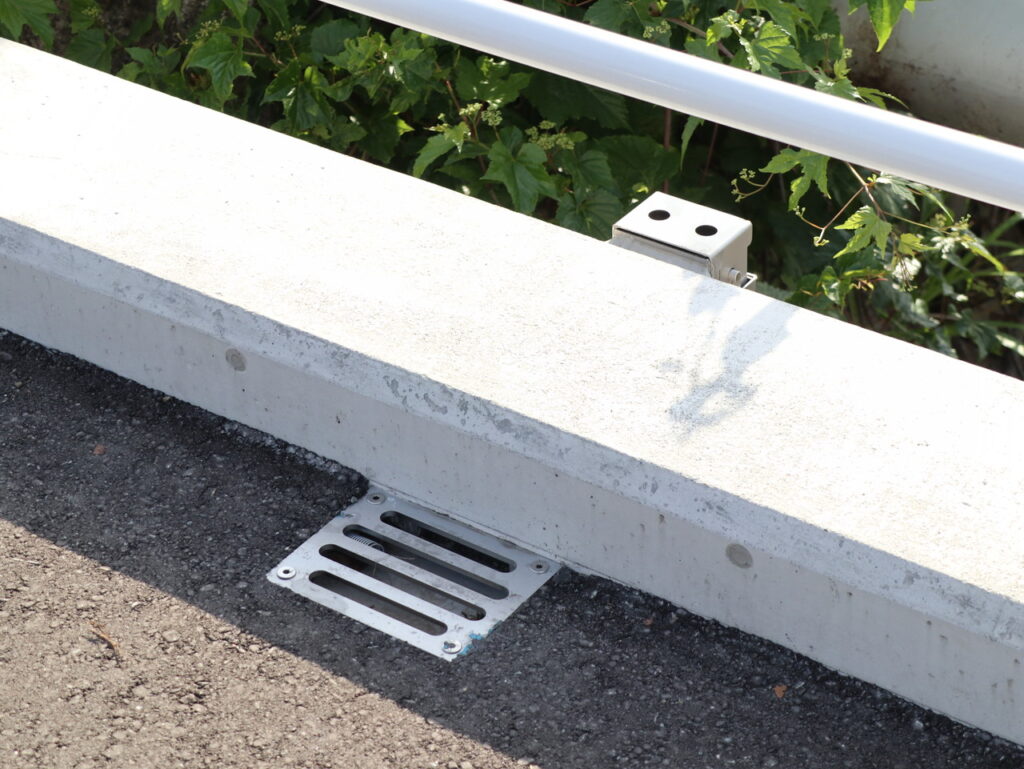

グレーチング仕様、掃除蓋開閉仕様
上記例の現場写真 岩手県 陸前高田市
フリーキーワード：下の沢橋
地覆内に食い込む形で製作設置例
上記例の現場写真 岐阜県 岐阜市
フリーキーワード：慶応橋

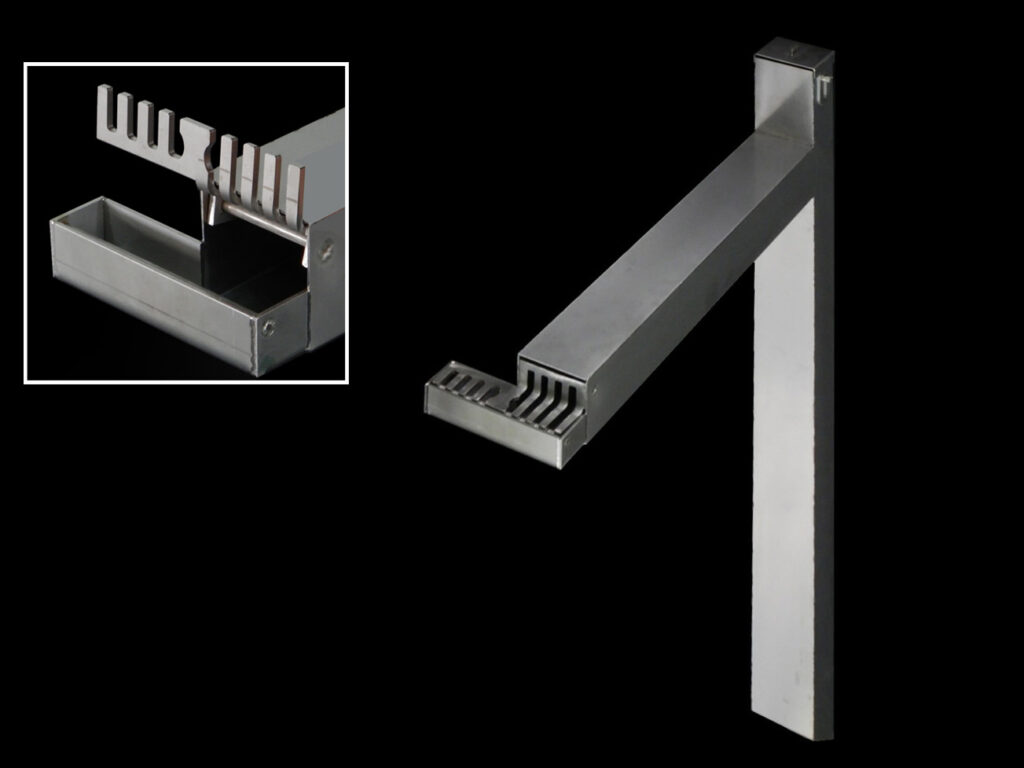

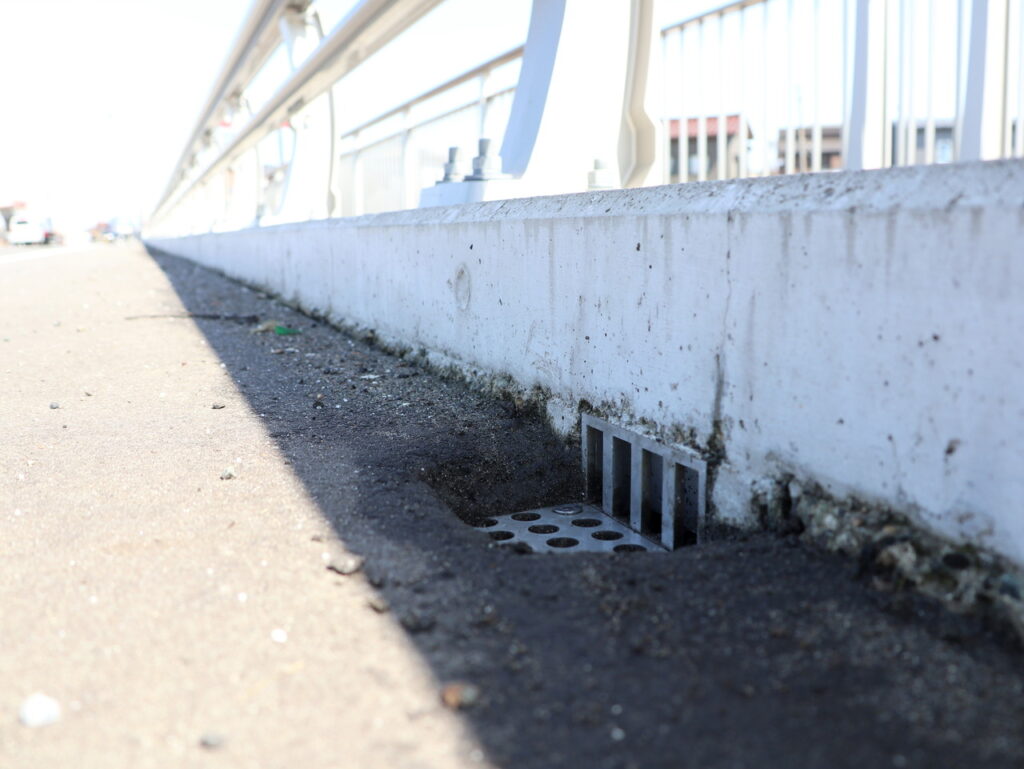

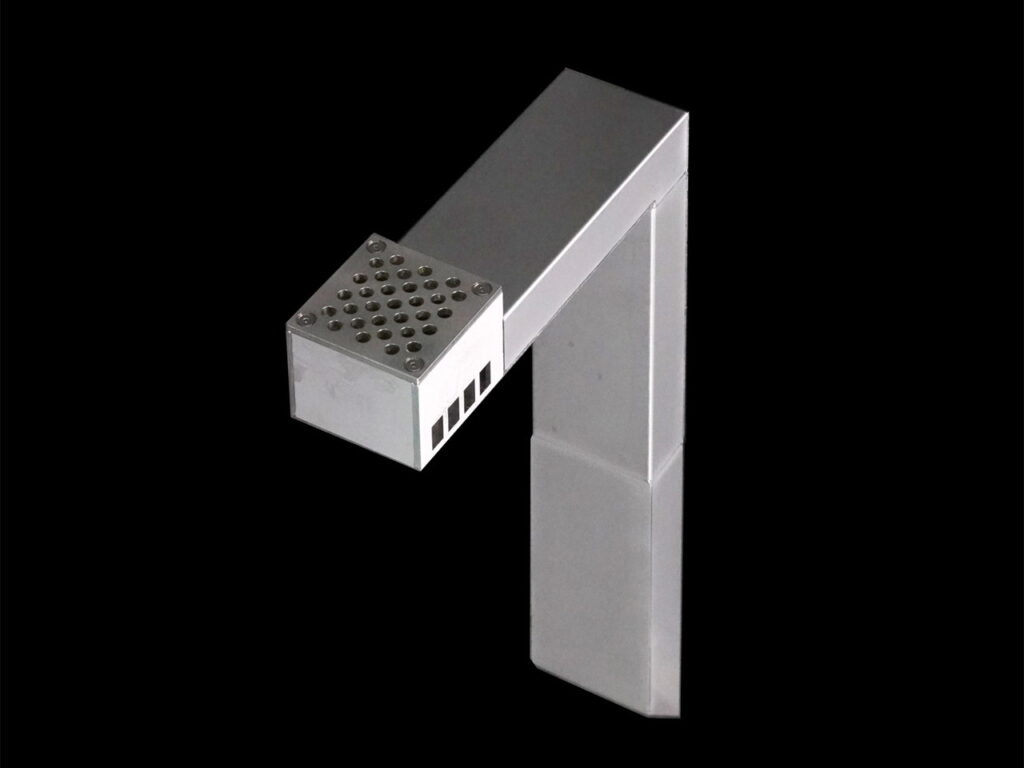

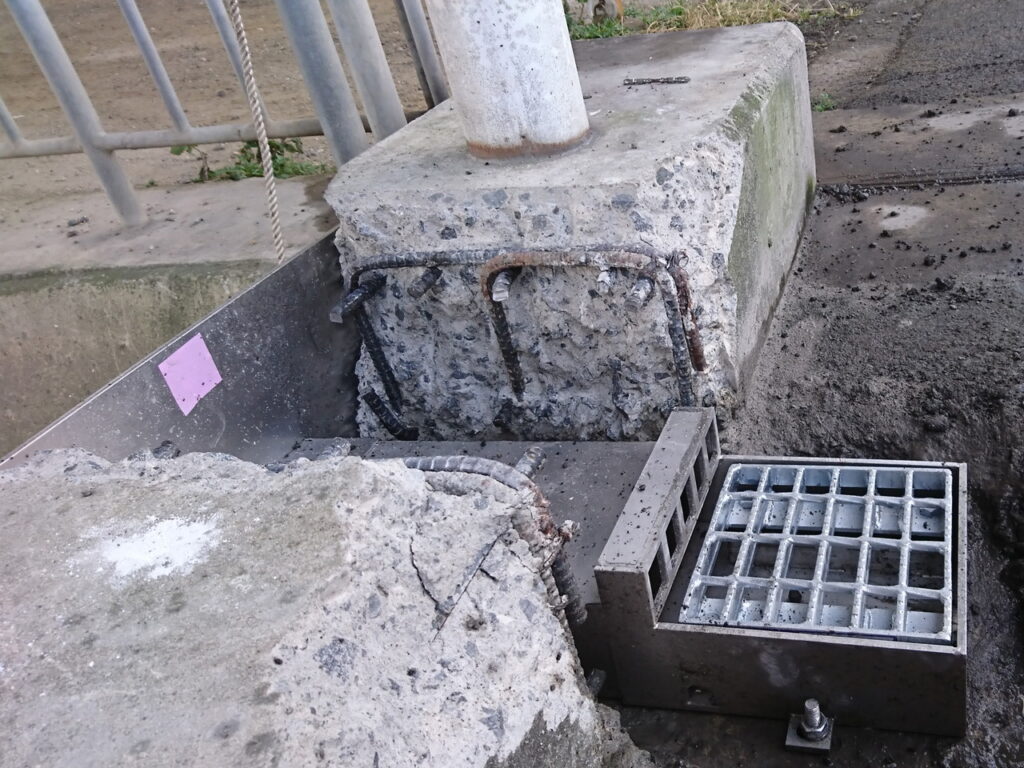

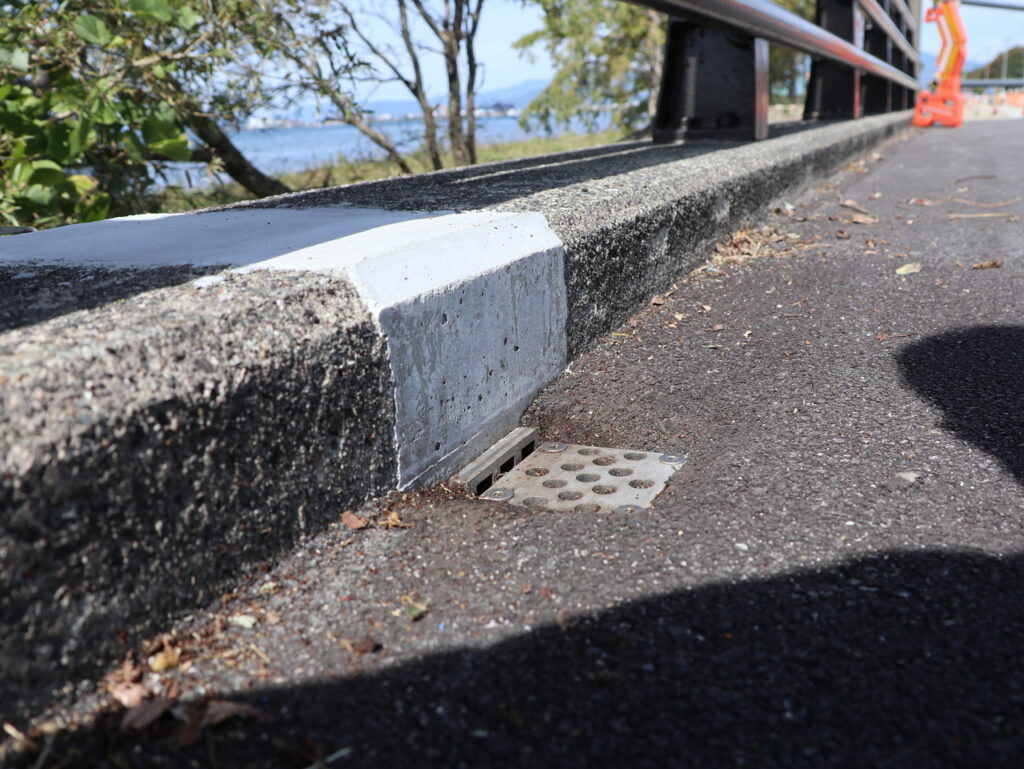

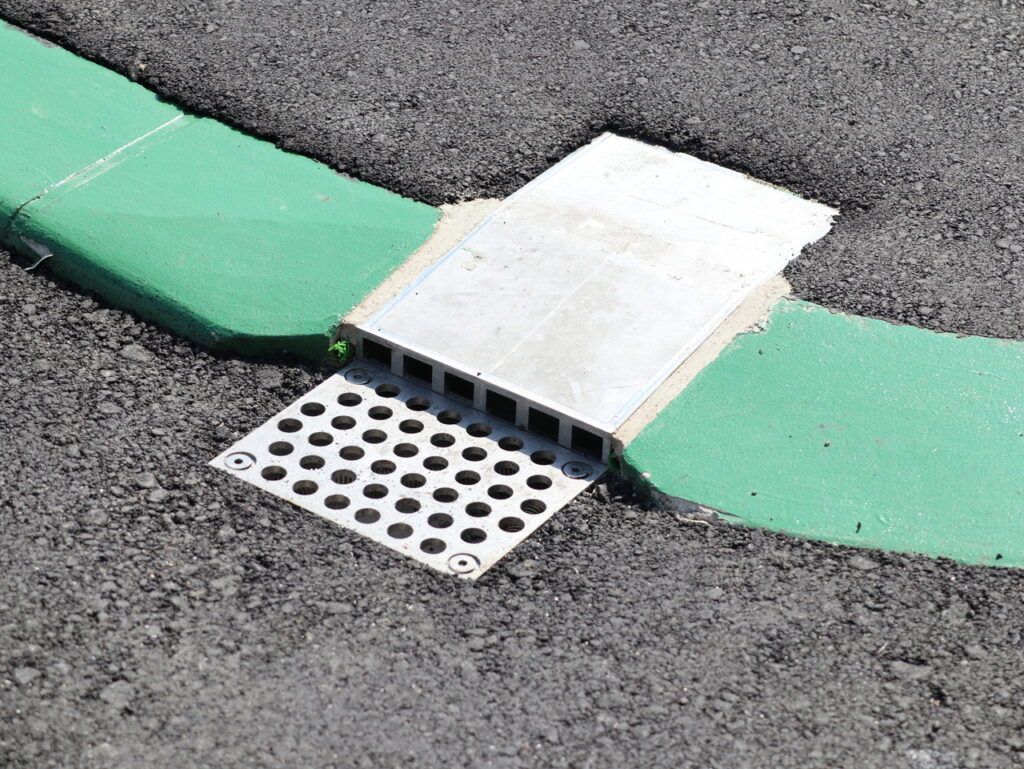

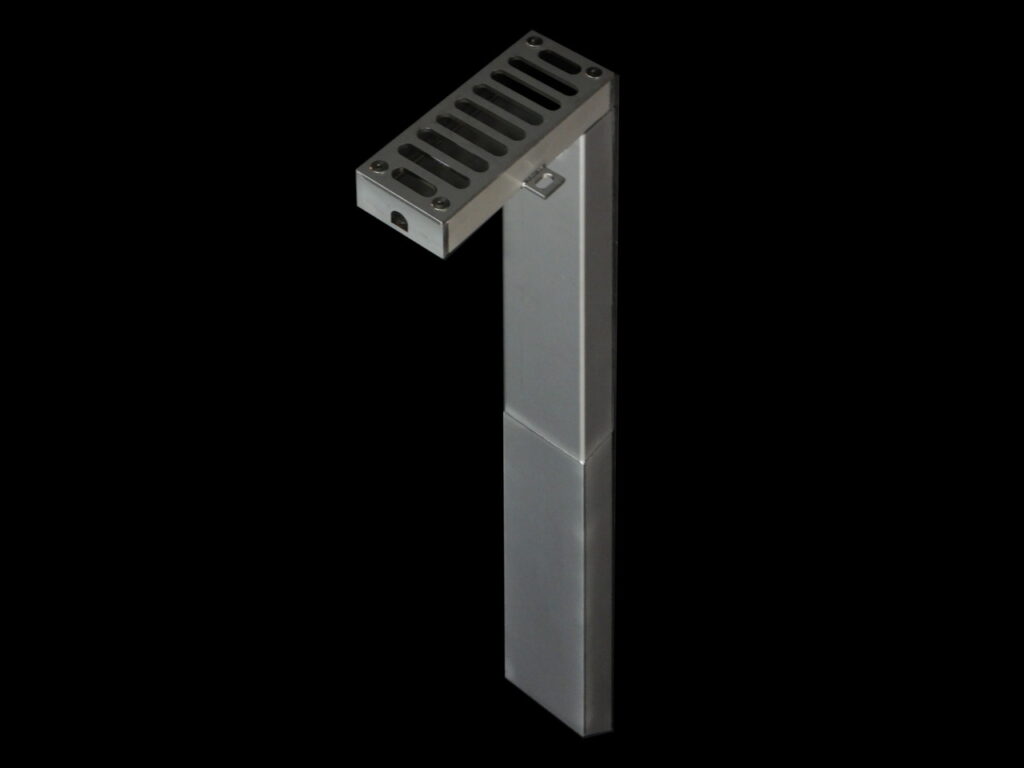

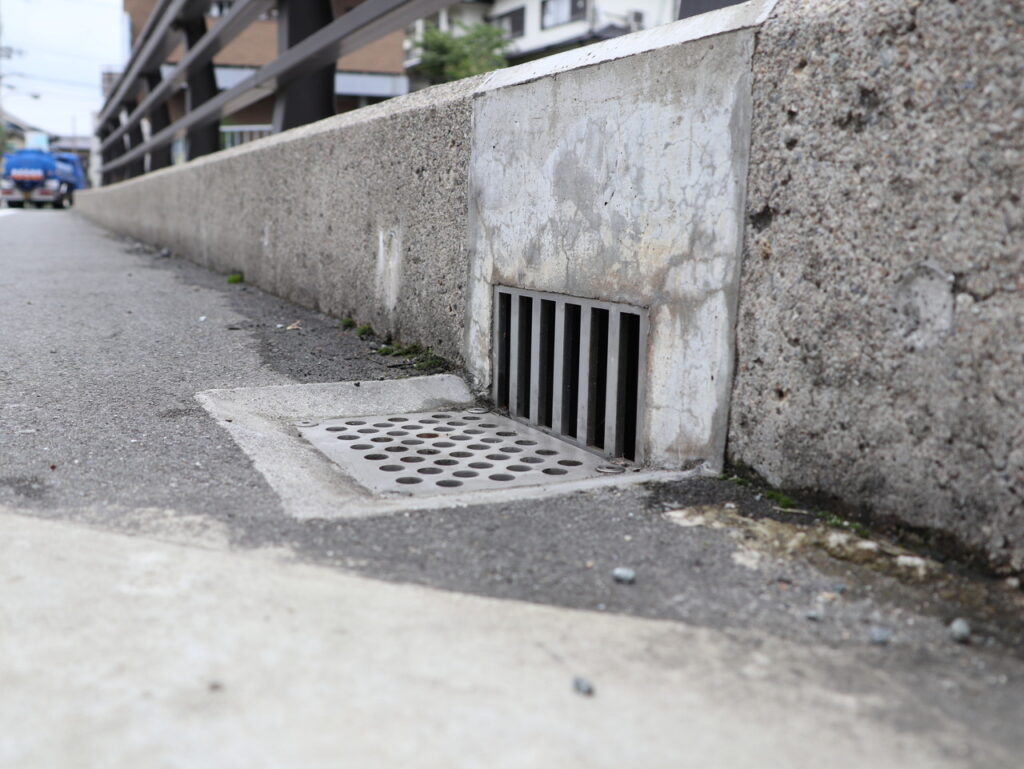

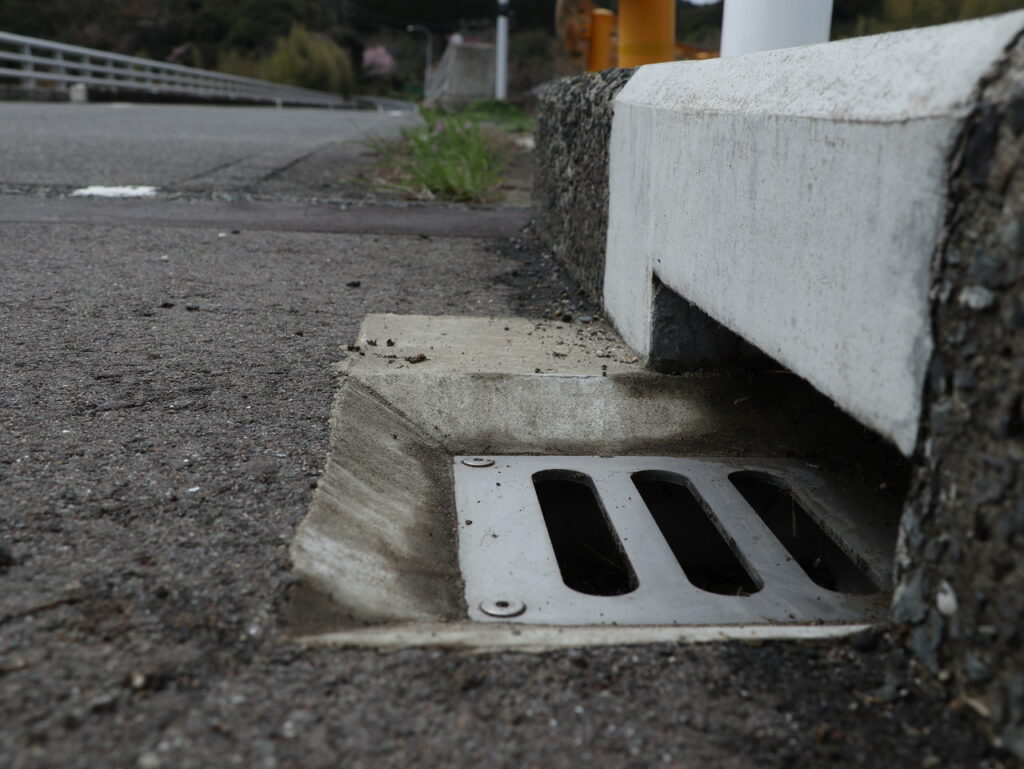

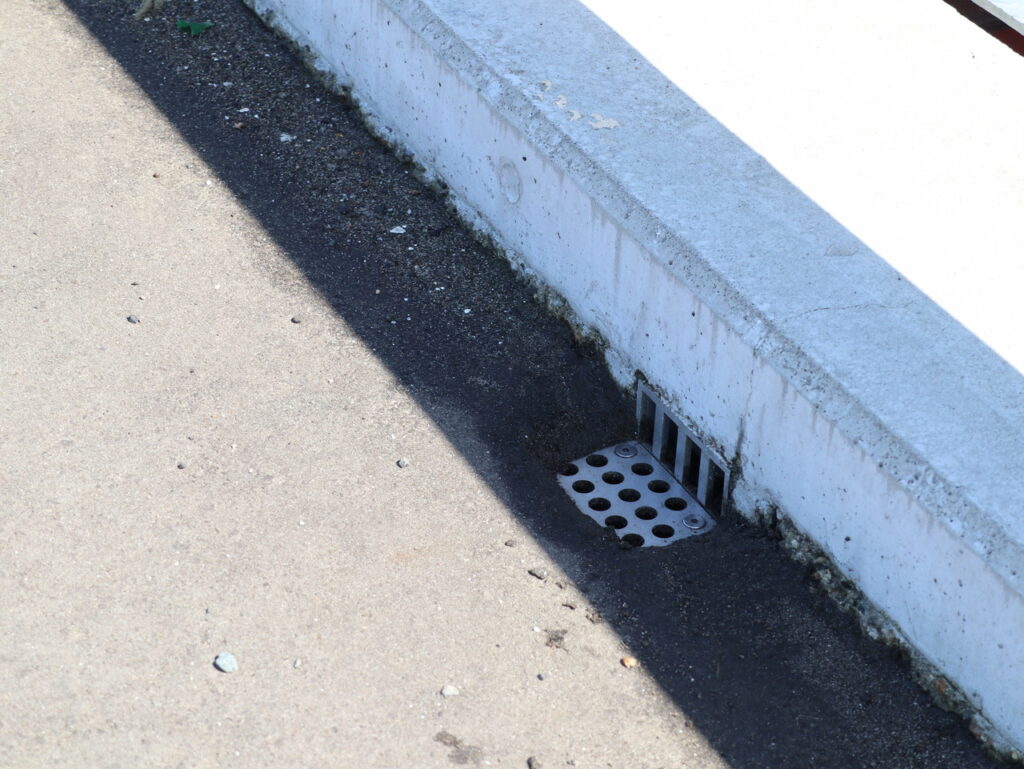

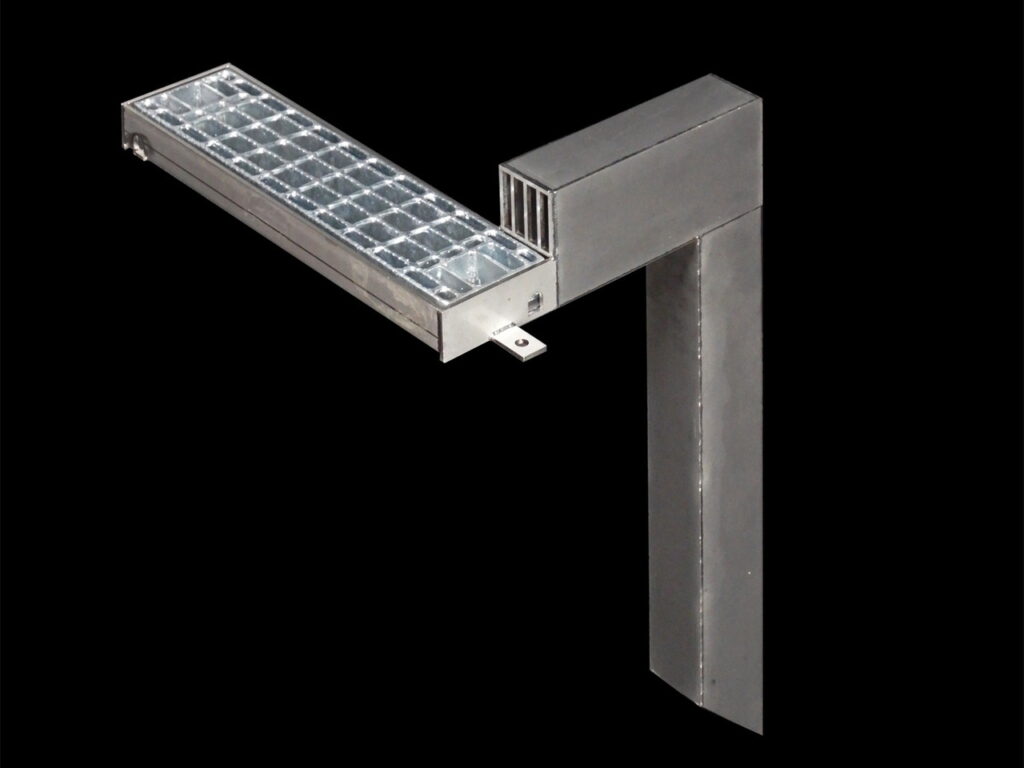

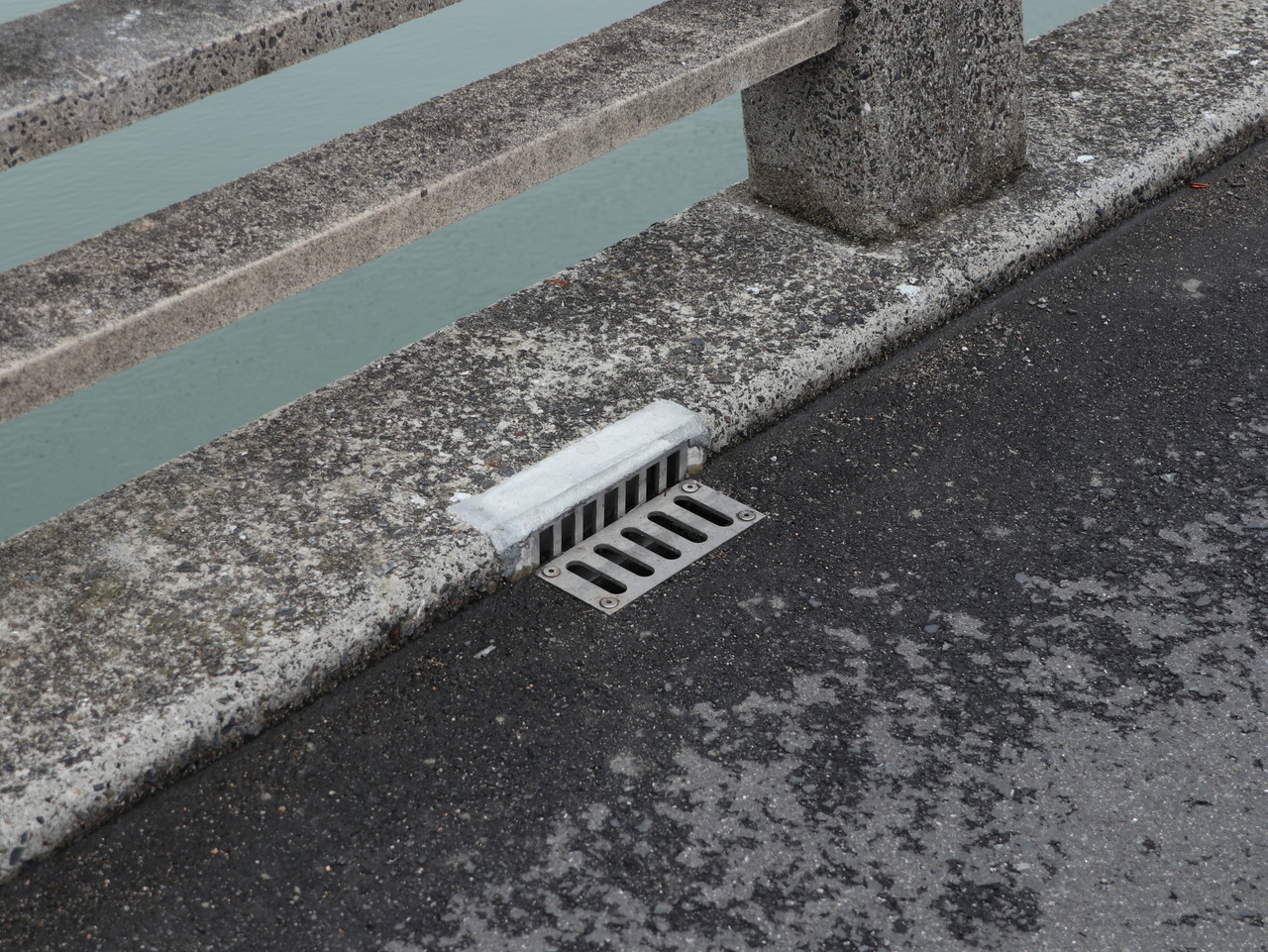

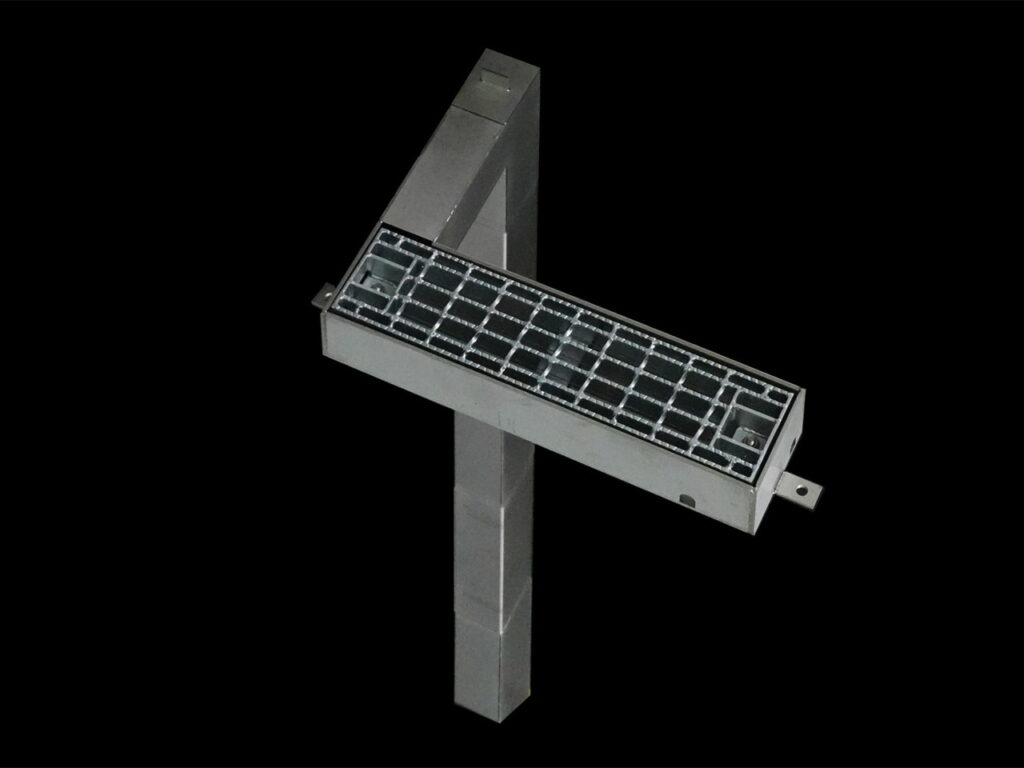

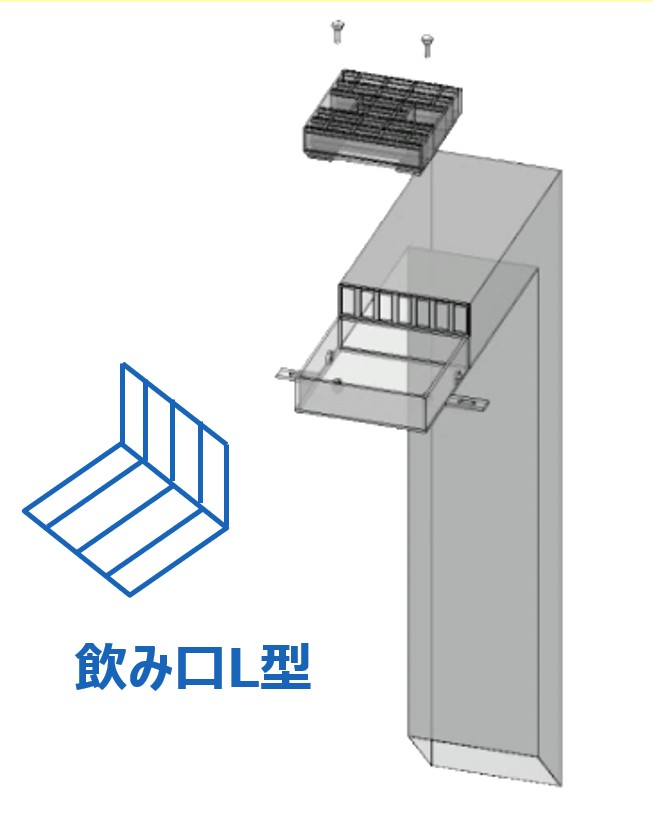

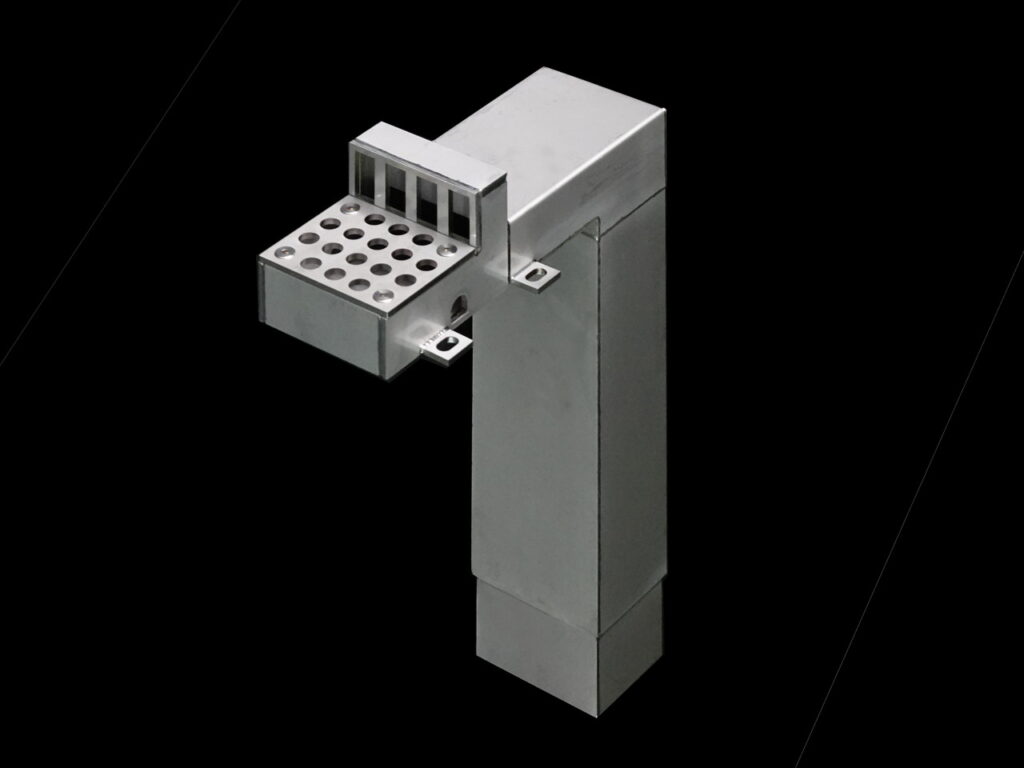

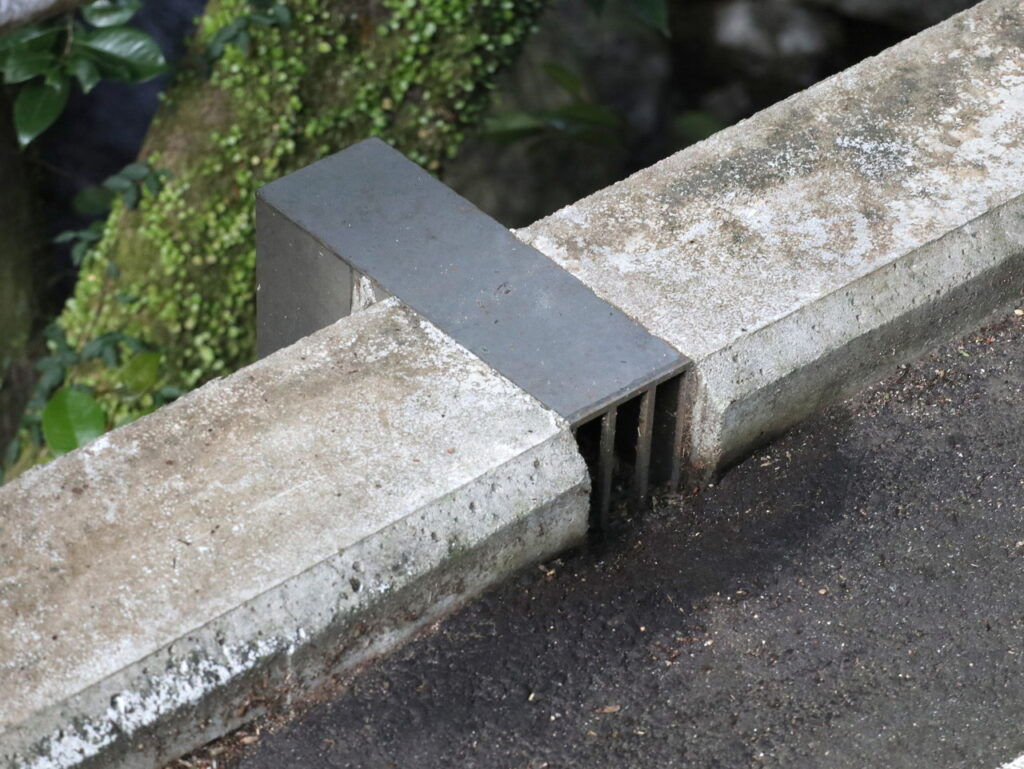

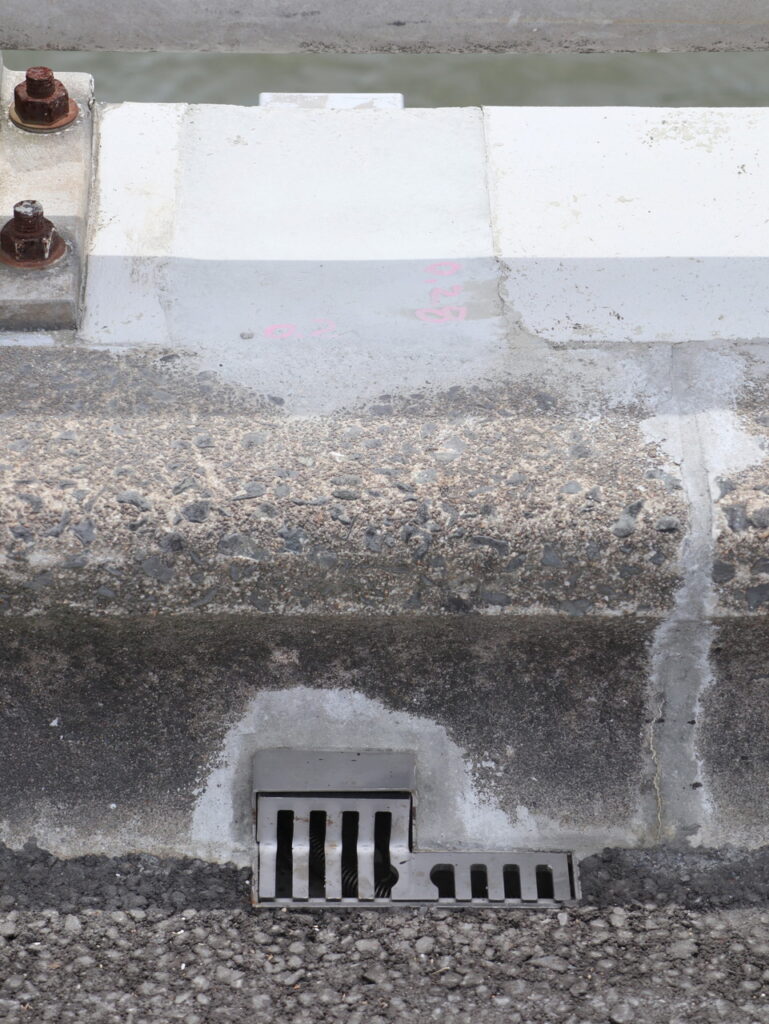

①-B1-3-5.地覆横引き L型目皿/グレーチング例
「L型目皿/平面グレーチング」の事例
→ Click
横引き管にストッパー付き形状
上記例の現場写真 兵庫県 福崎町
フリーキーワード：東雲津橋
アンカー固定プレート付き形状
上記例の現場写真 新潟県 長岡地域振興局
フリーキーワード：太田川橋

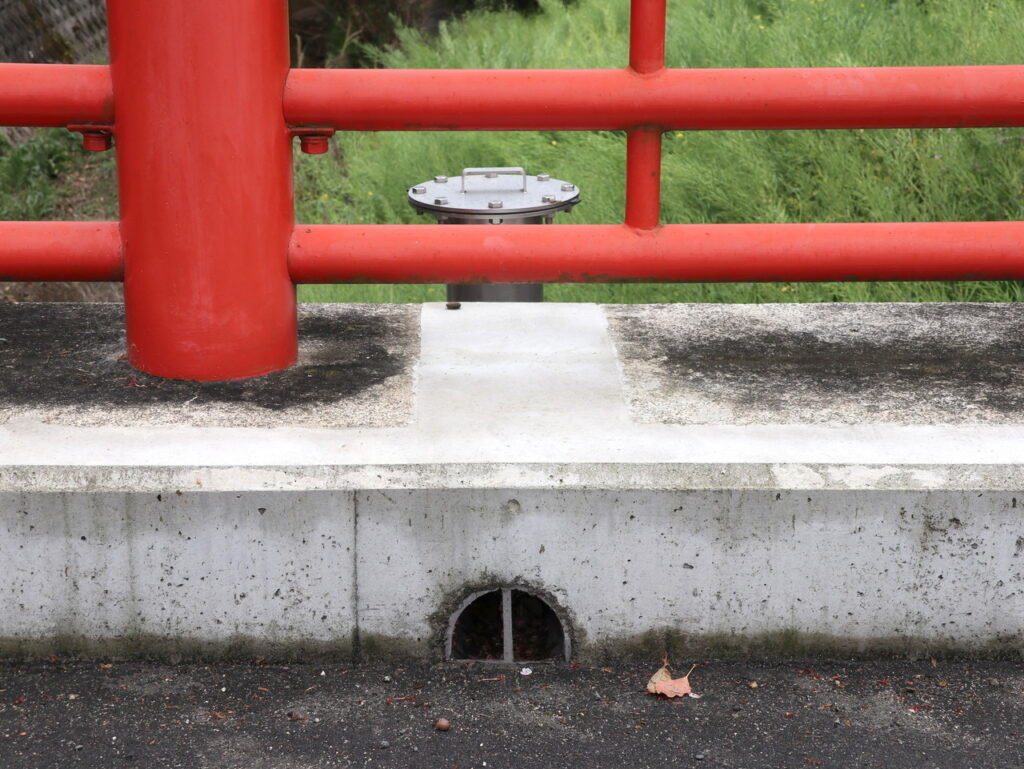

横引き管、鉛直管が丸パイプ形状
上記例の現場写真 埼玉県 秩父県土整備事務所
フリーキーワード：銅沢橋
上記例の現場写真 愛知県 清須市
フリーキーワード：野田町橋
上記例の現場写真 大阪府 藤井寺市
フリーキーワード：西水川橋
上記例の現場写真 滋賀県 長浜土木事務所
フリーキーワード：寺川橋

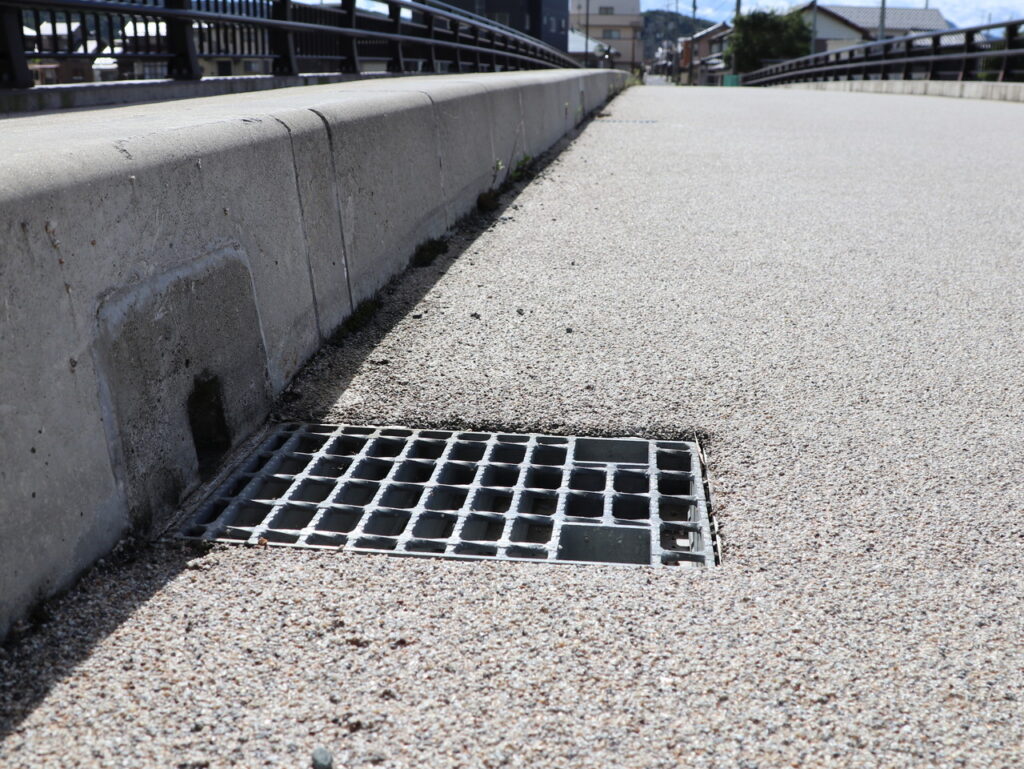

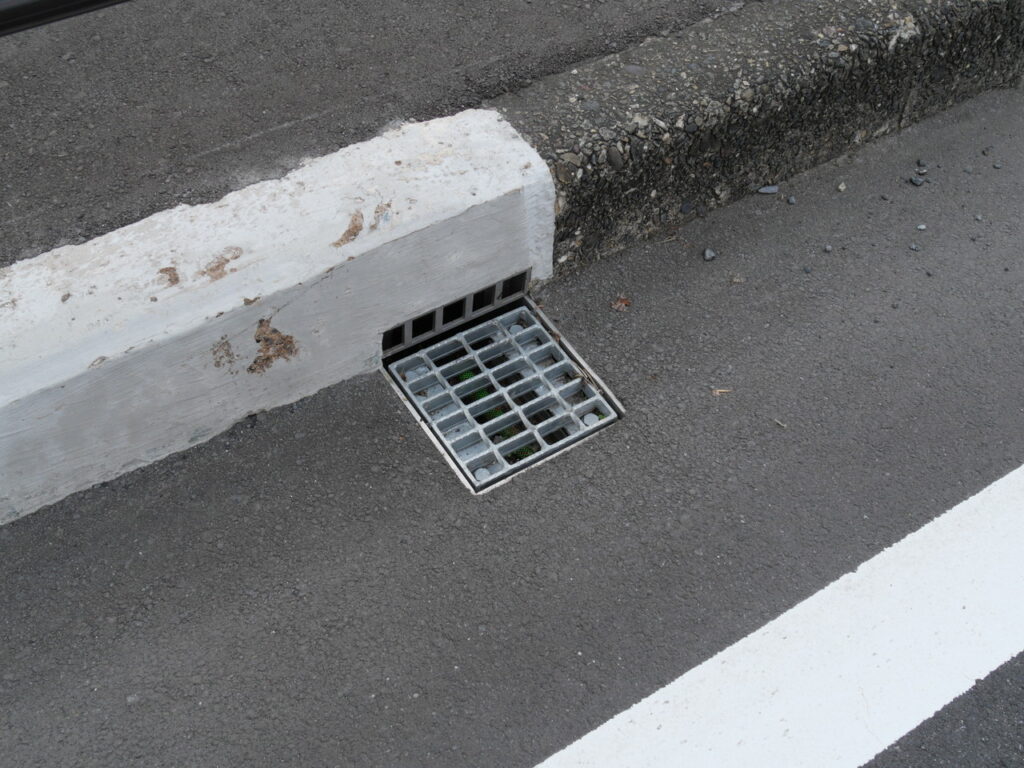

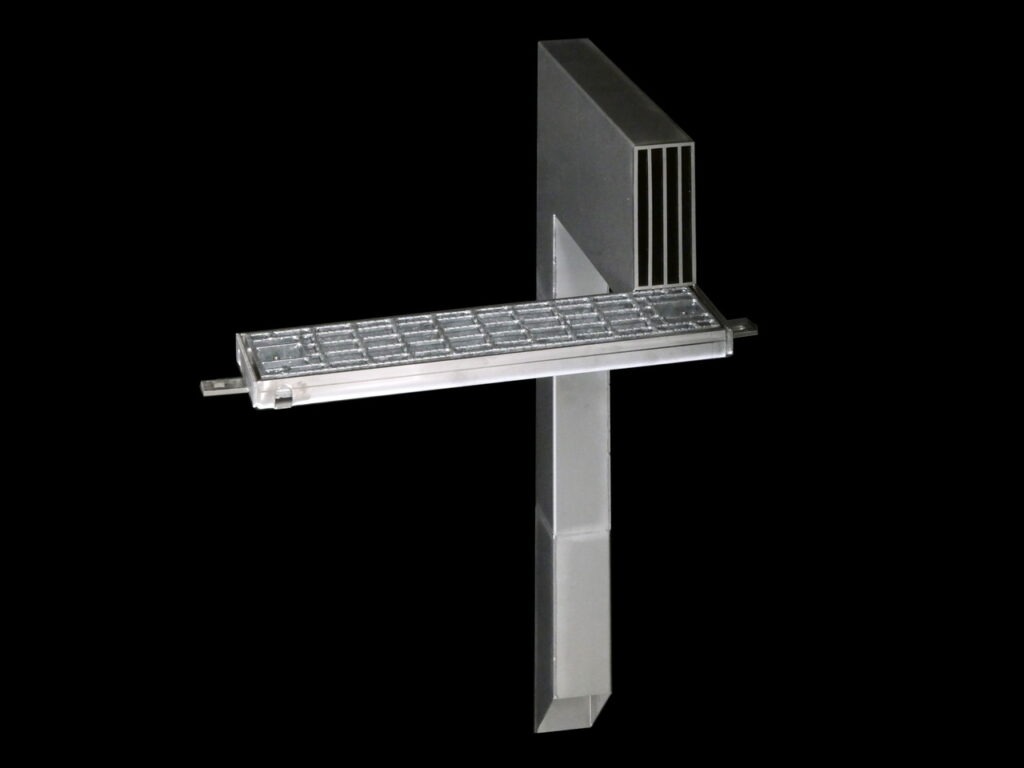

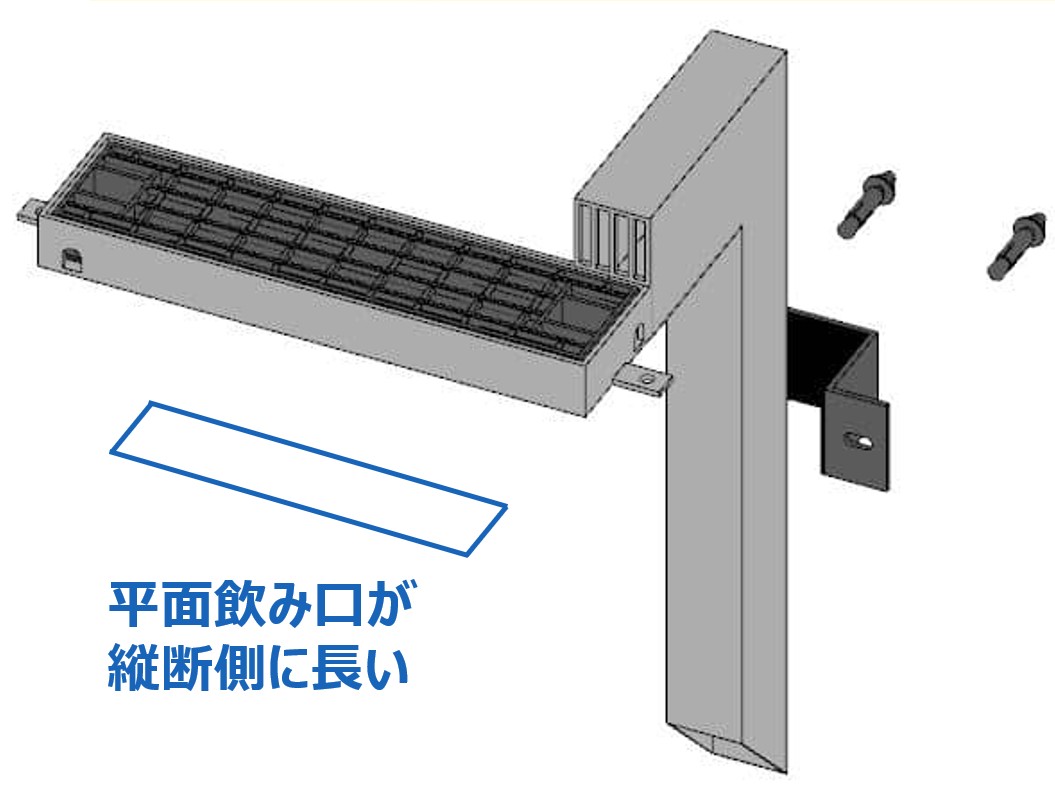

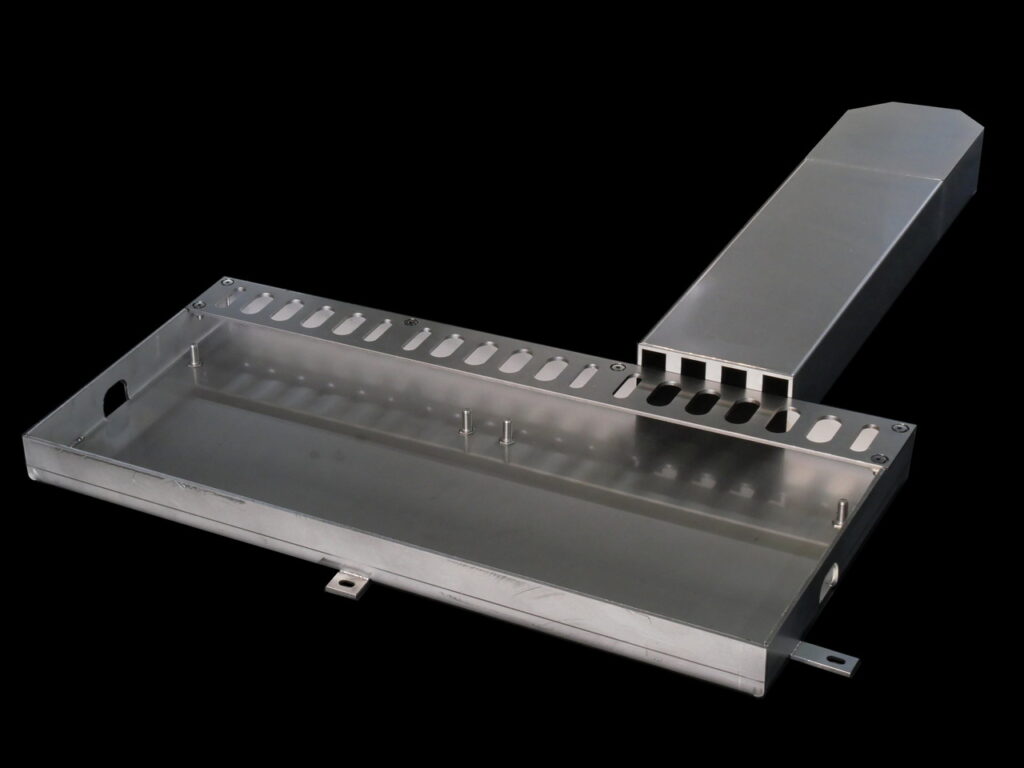

①-B1-3-6.地覆横引き 平面飲み口が縦断側に長い例
「L型目皿/平面グレーチング」の事例
→ Click

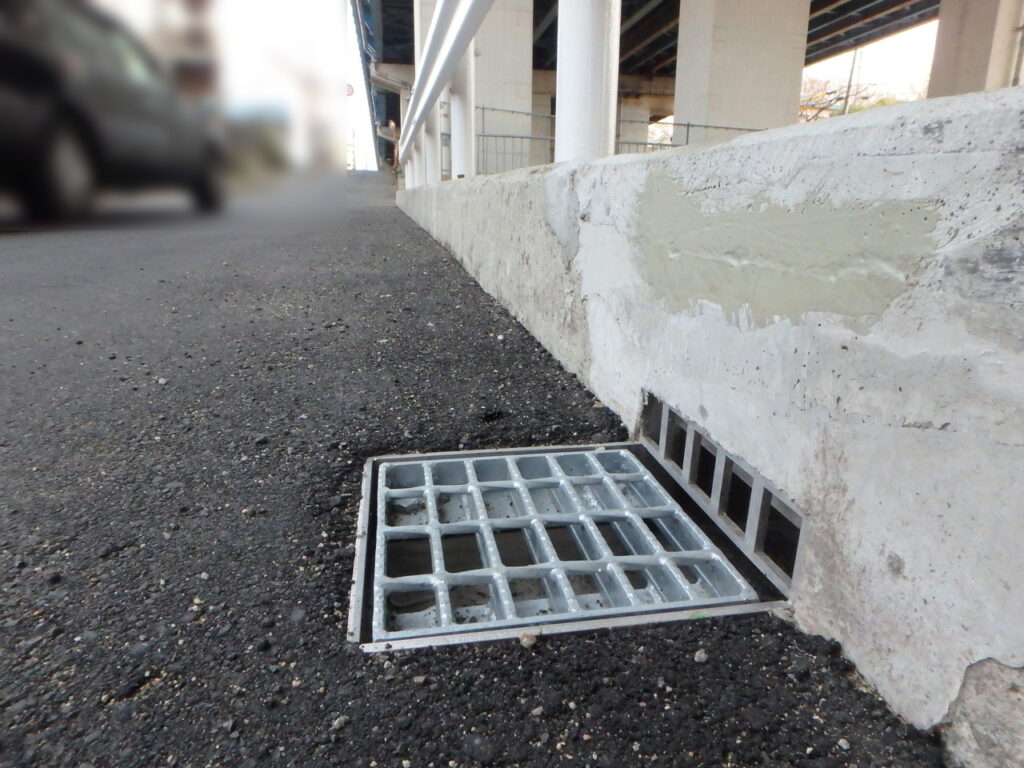

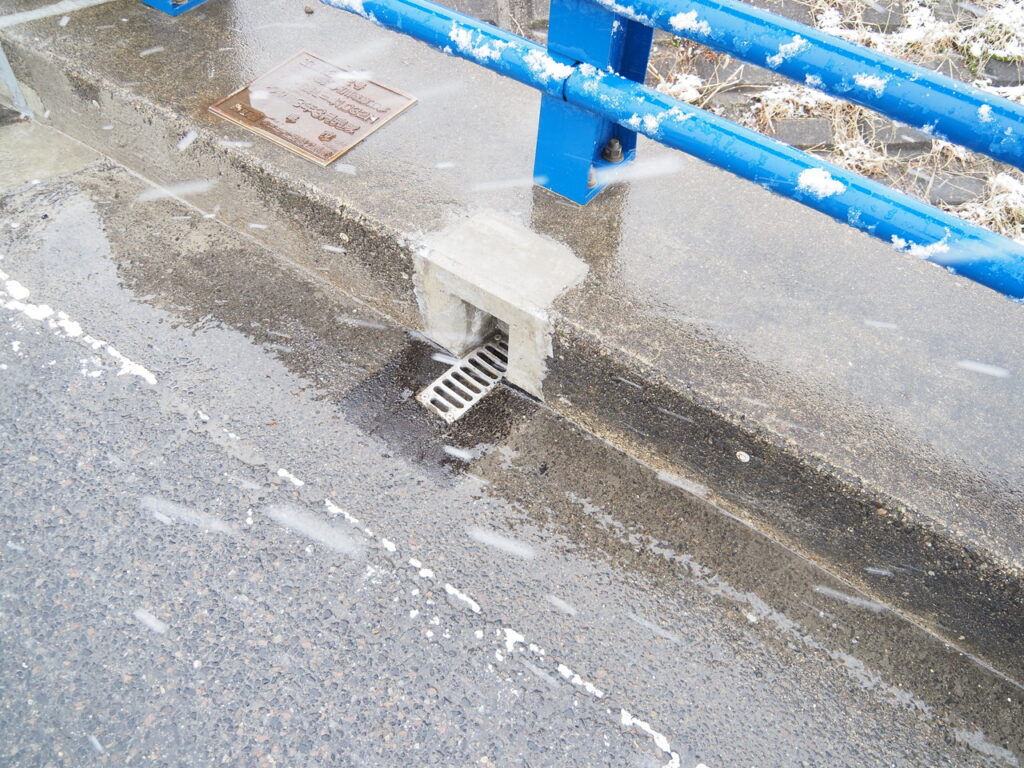

飲み口がL型形状で平面部グレーチング仕様
地覆横引 (縦断側長い）
上記例の現場写真 奈良県 桜井市
フリーキーワード：聖林寺橋

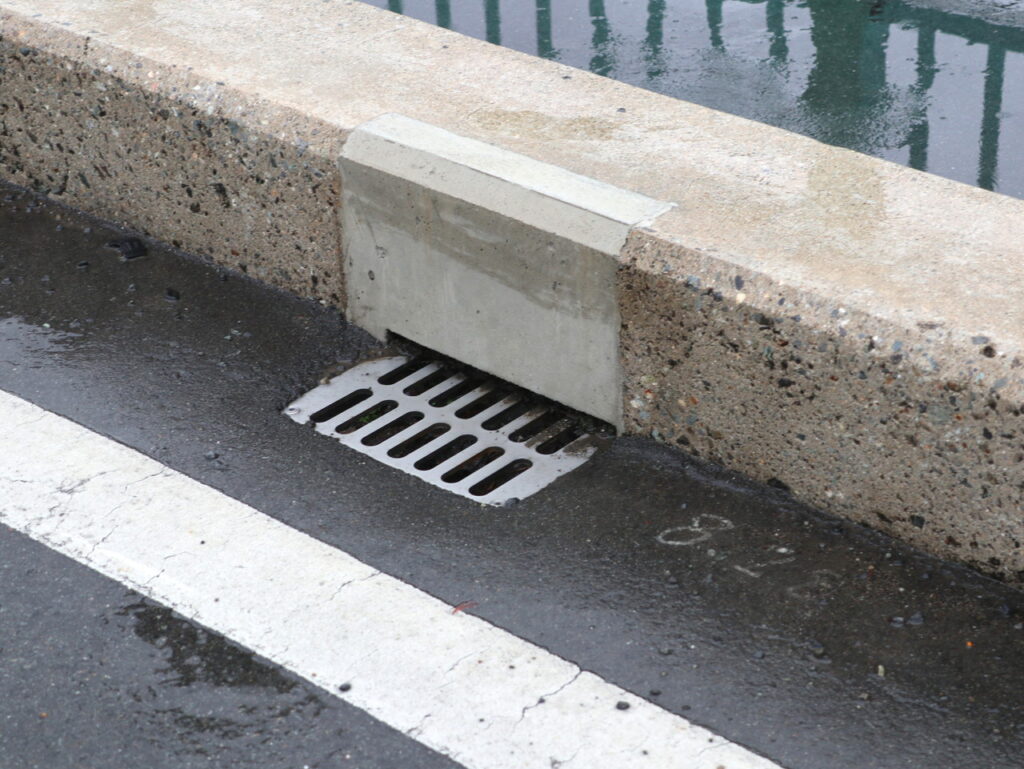

グレーチング、平面のみの例
上記例の現場写真 神奈川県 川崎市
フリーキーワード：五反田橋
飲み口が横引き管幅より少し大きい例
上記例の現場写真 奈良県 近畿地方整備局 奈良国道事務所
フリーキーワード：堂之谷橋
①-B1-3-7.地覆横引き 型枠一体型例
「型枠一体型」の事例
→ Click

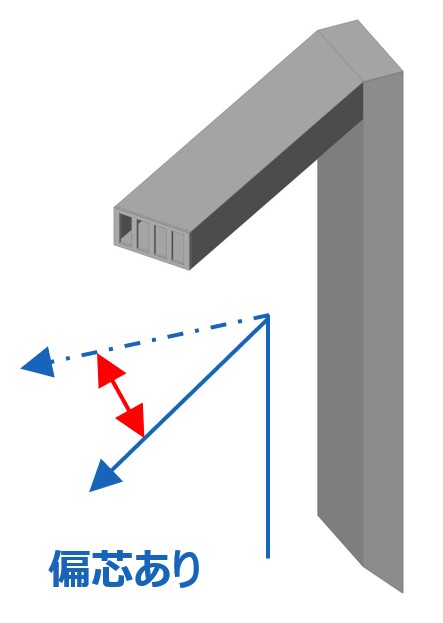

①-B1-3-8.地覆横引き 横引き管箇所 偏芯例
「横引き管箇所 偏芯」の事例
→ Click

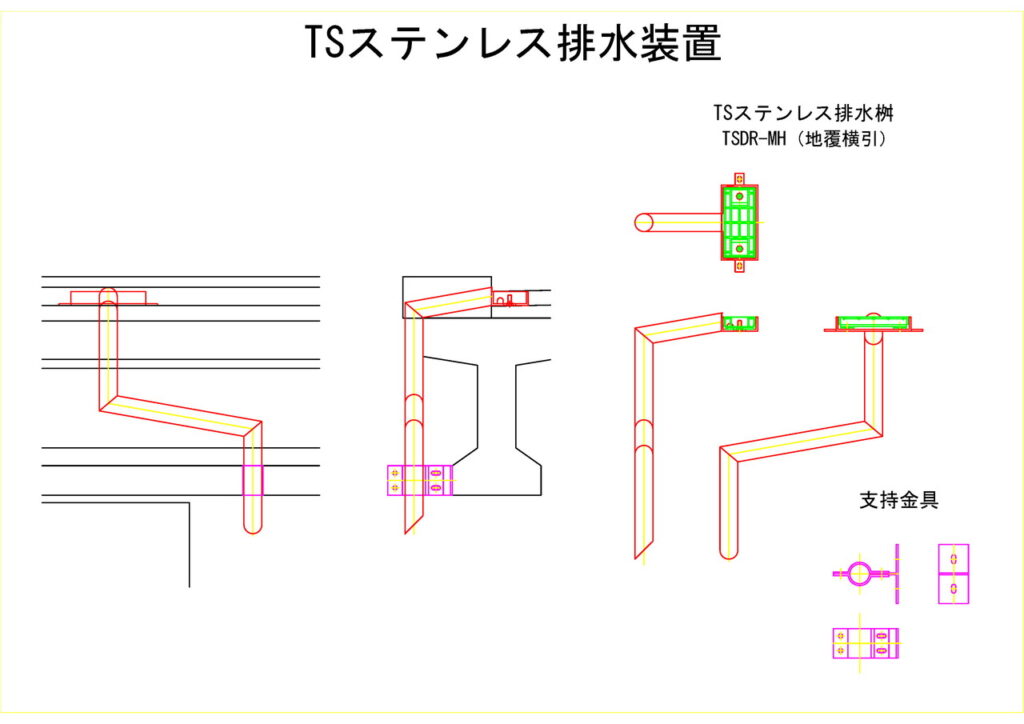

①-B1-3-9.地覆横引き 鉛直管箇所 クランク例
「横引き管箇所 偏芯」の事例
→ Click

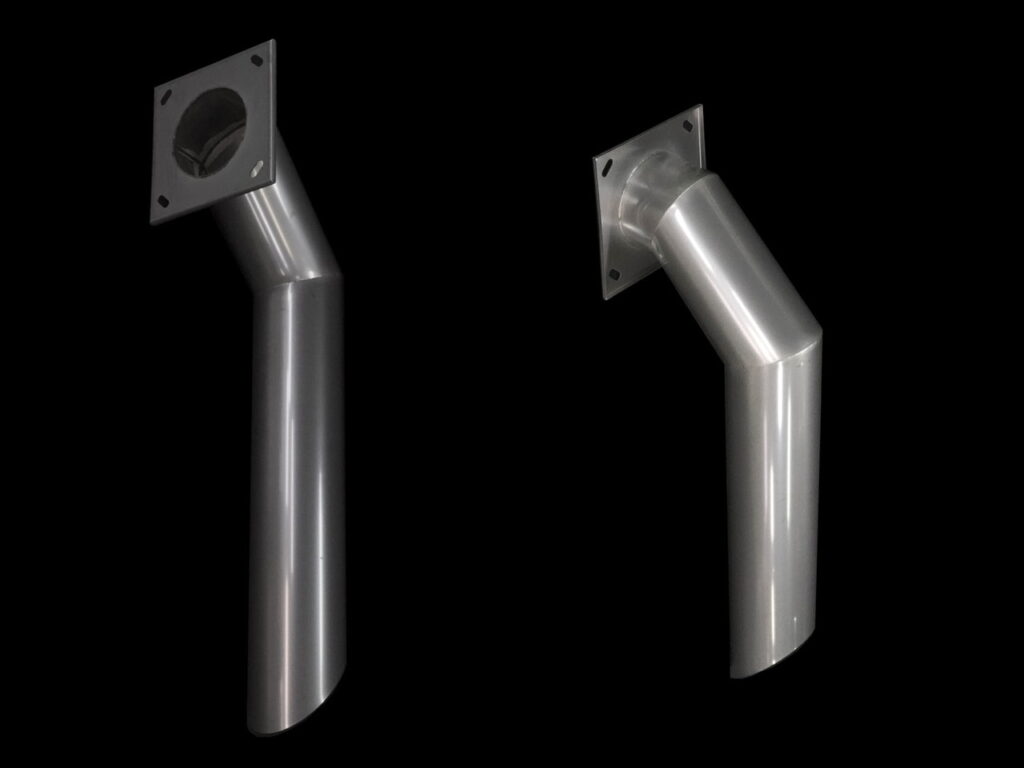

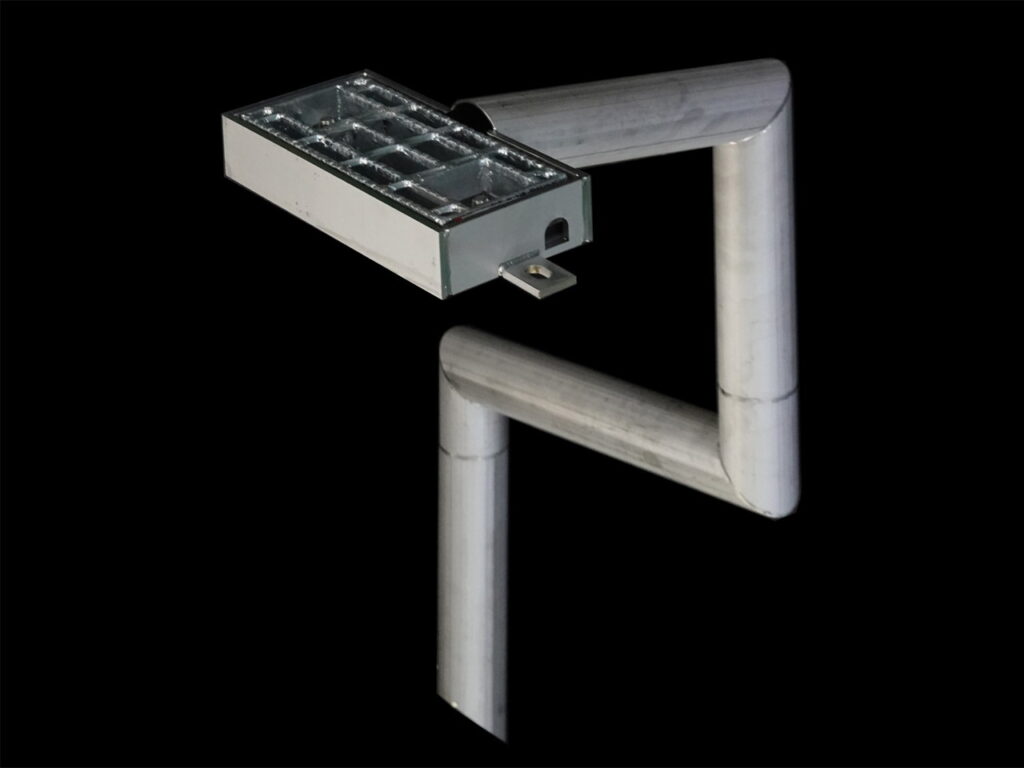

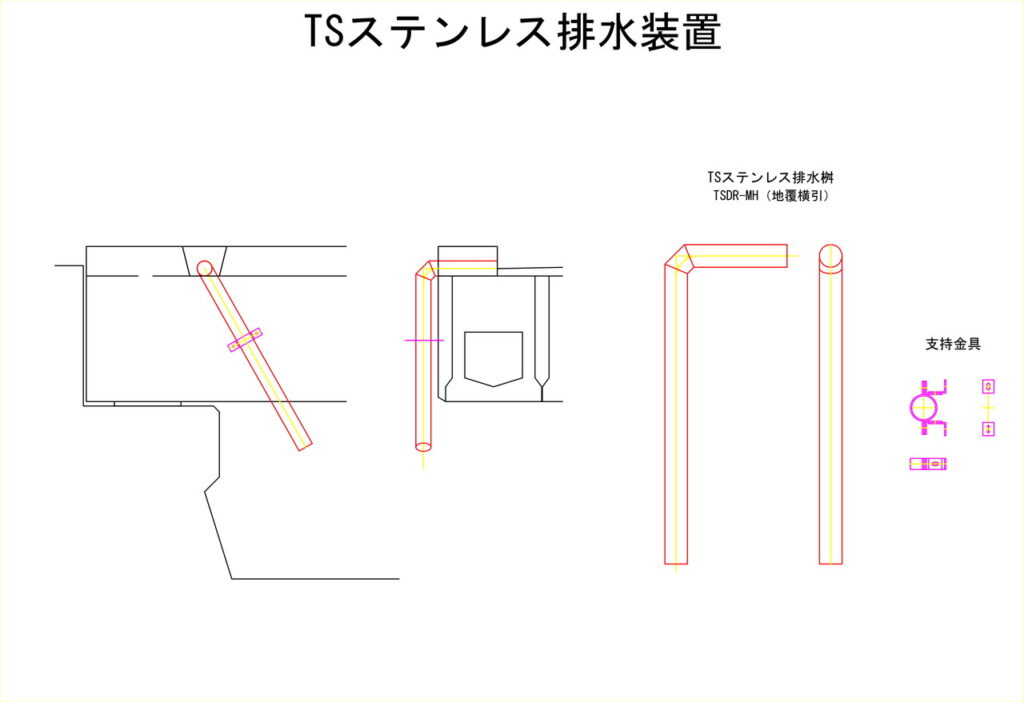

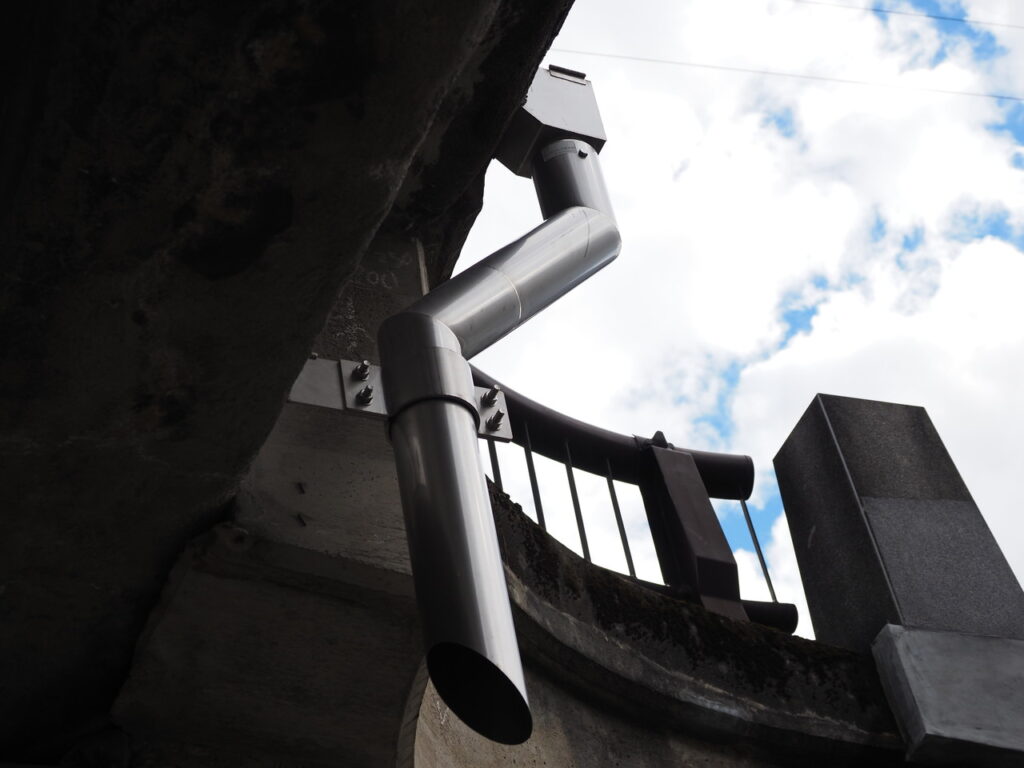

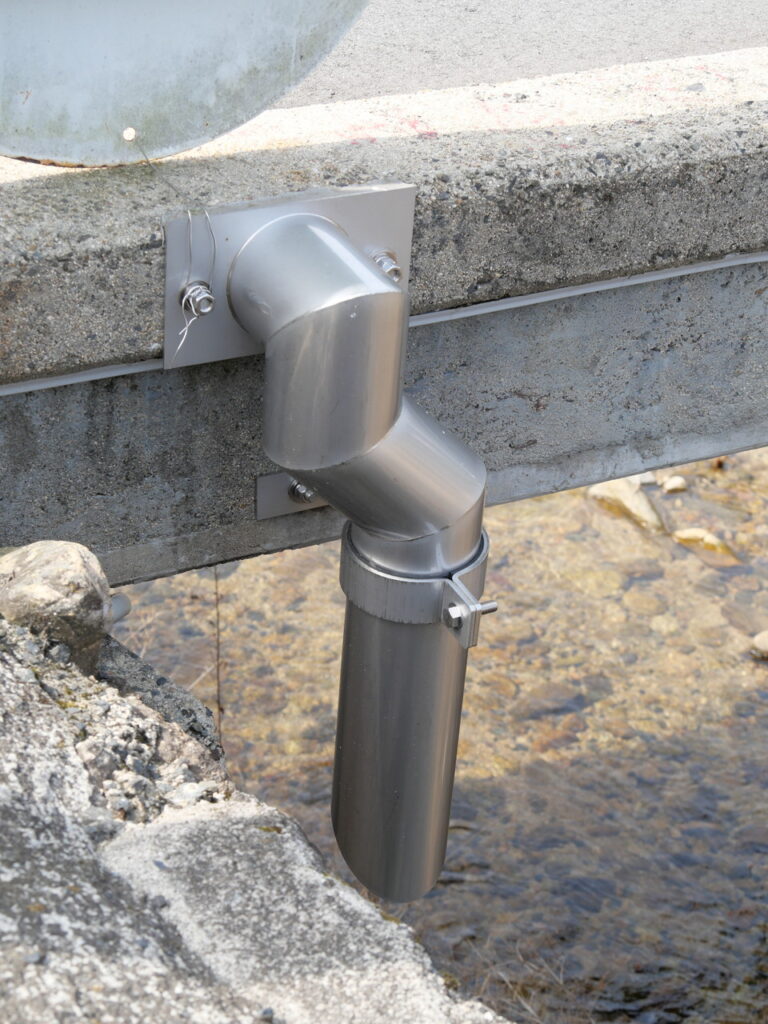

丸管クランク例
上記例の現場写真 石川県 宝達志水町
フリーキーワード：高野橋

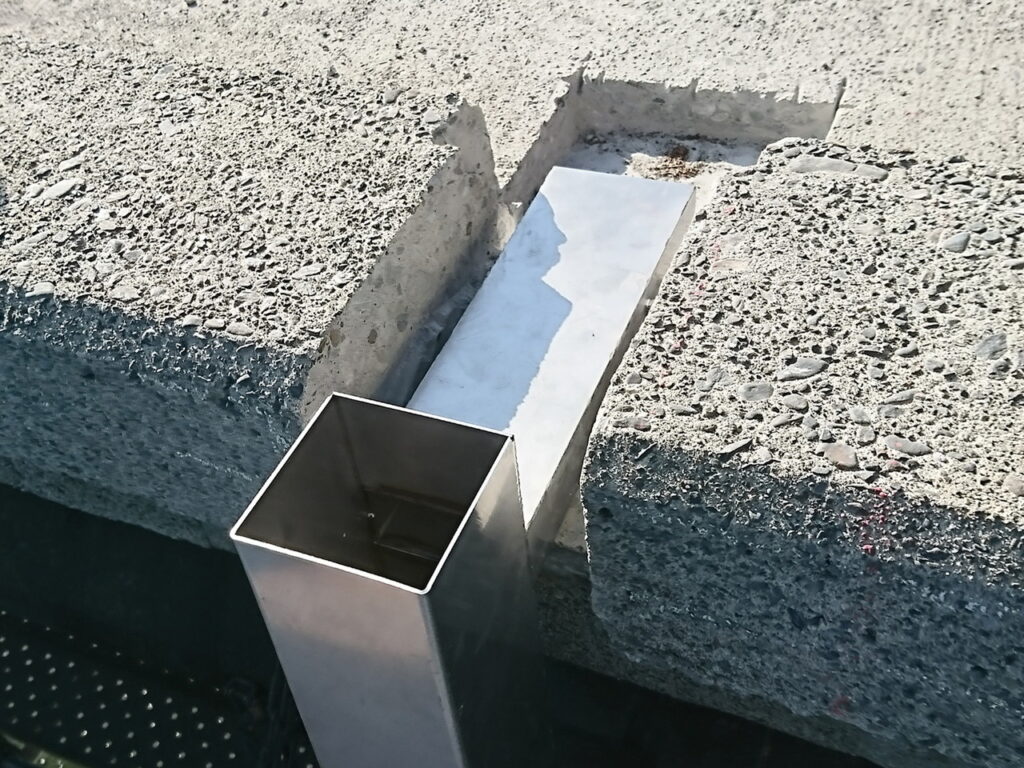

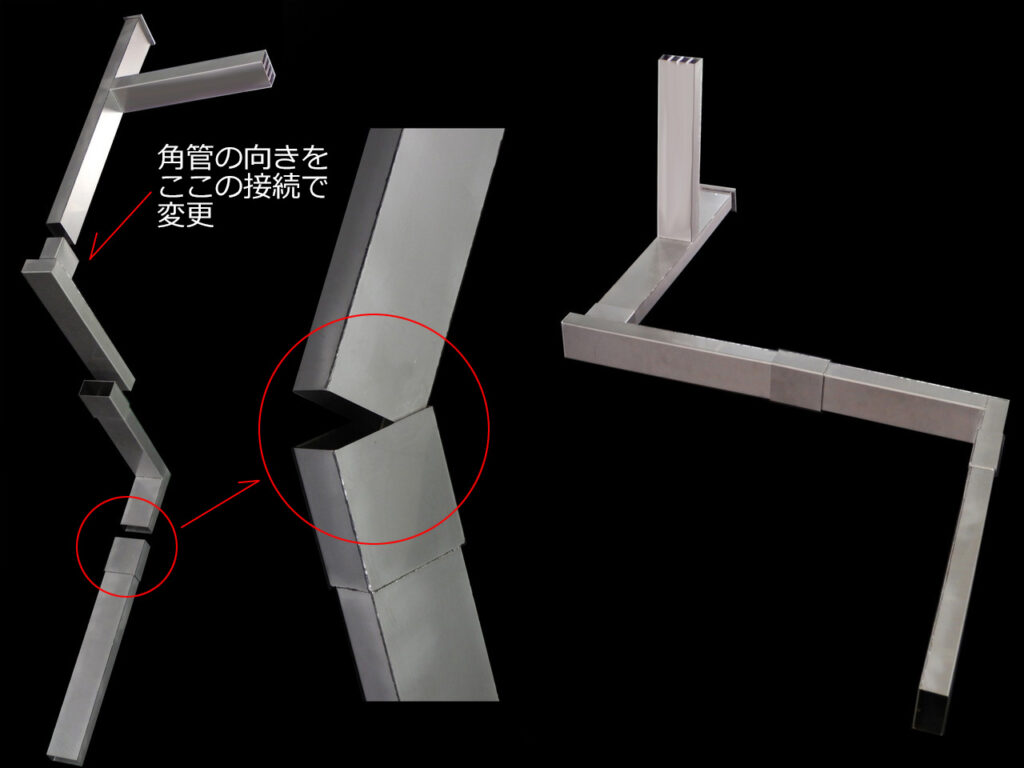

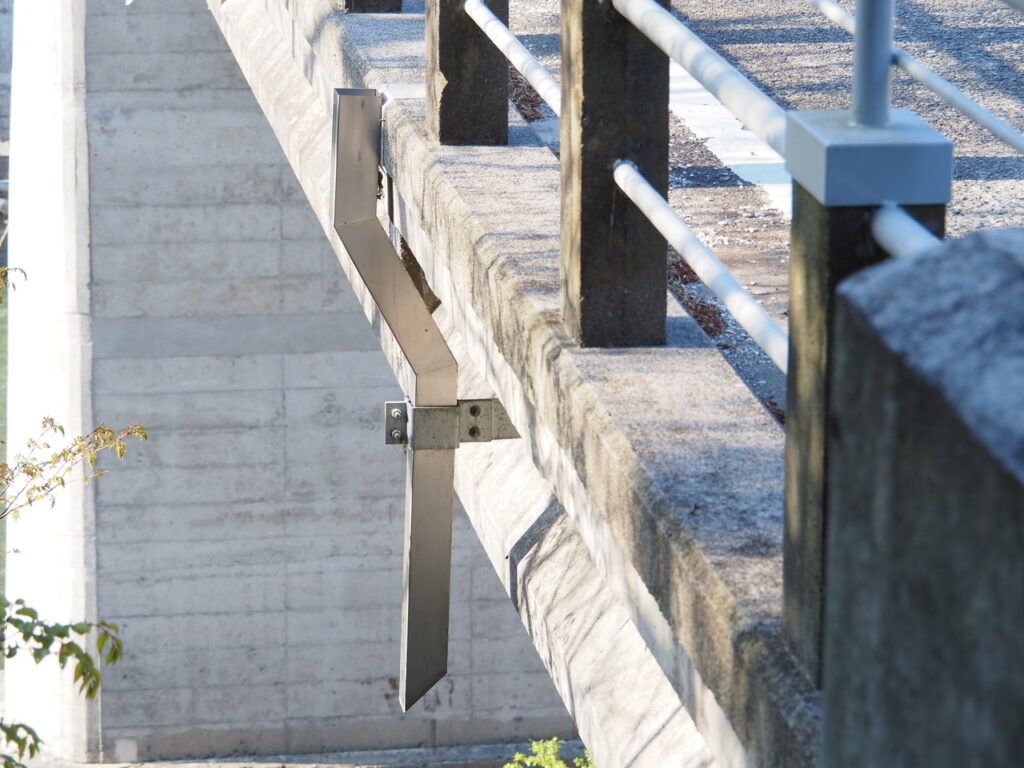

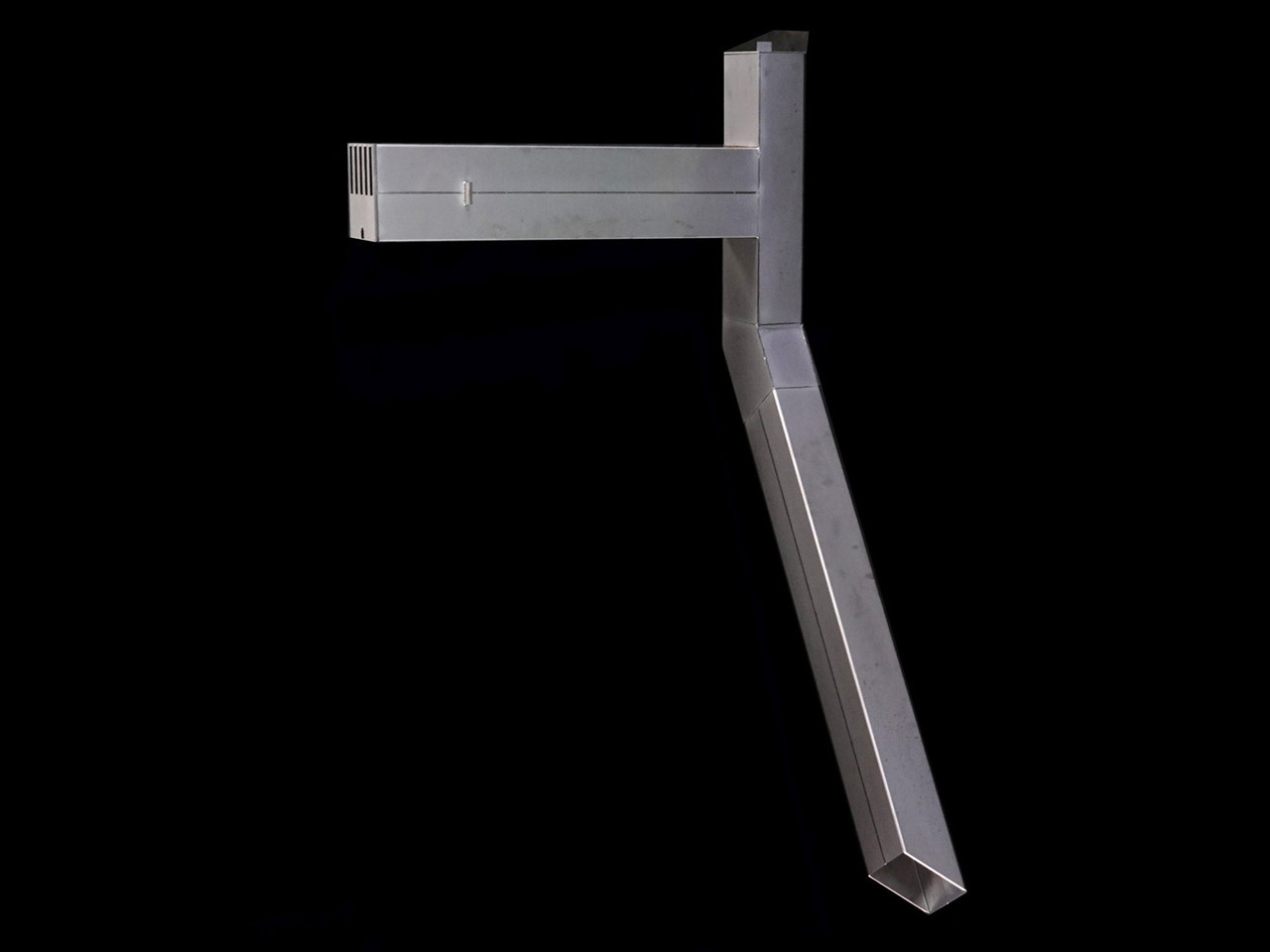

角管クランク例①
上記例の現場写真 群馬県 前橋市
フリーキーワード：東能満寺橋
角管クランク例②
角管クランク例③

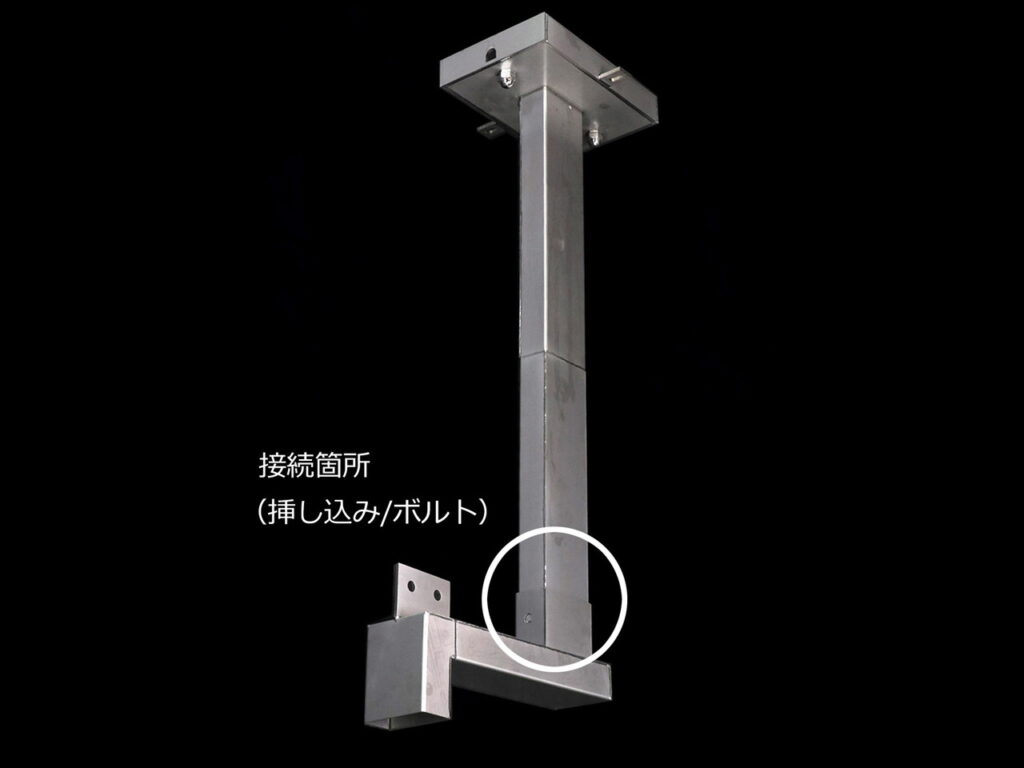

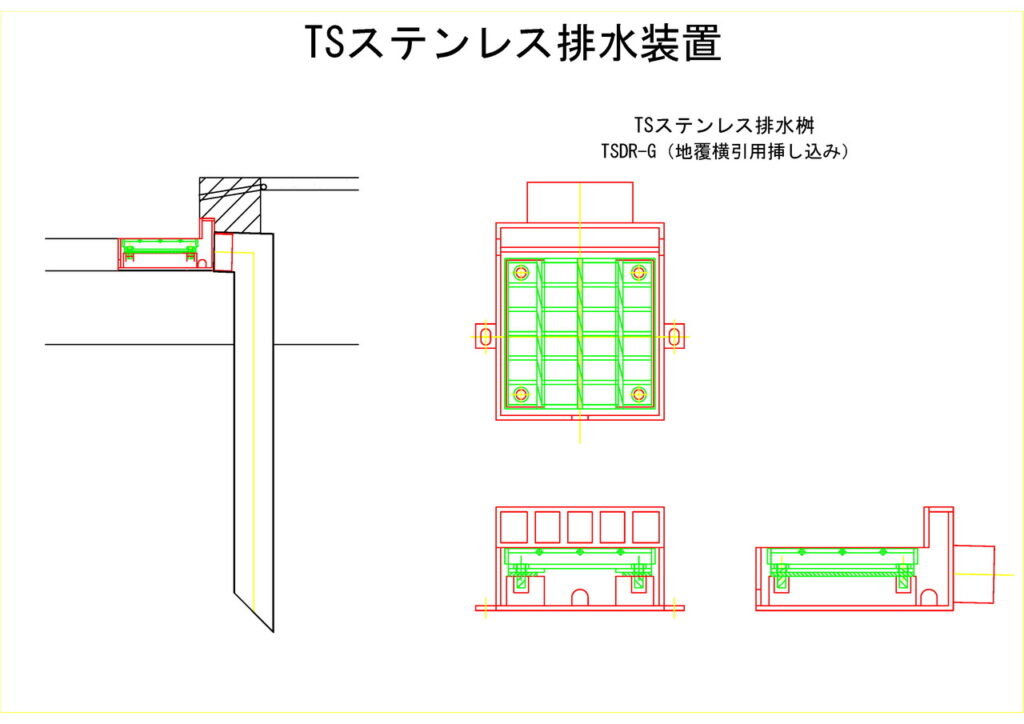

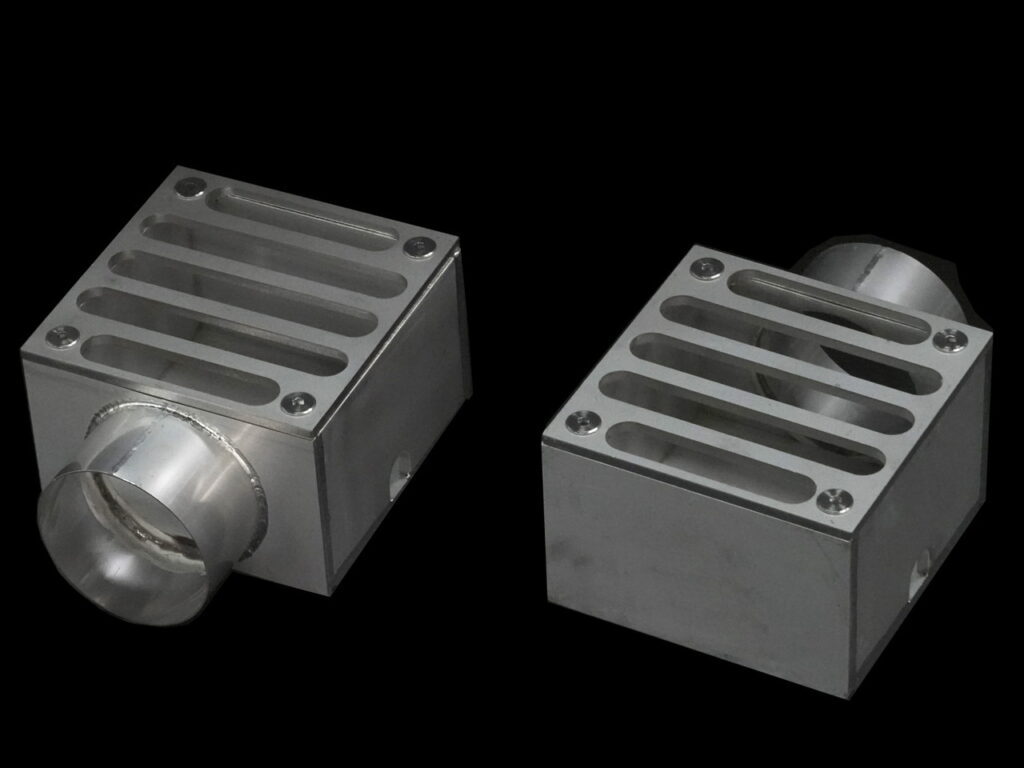

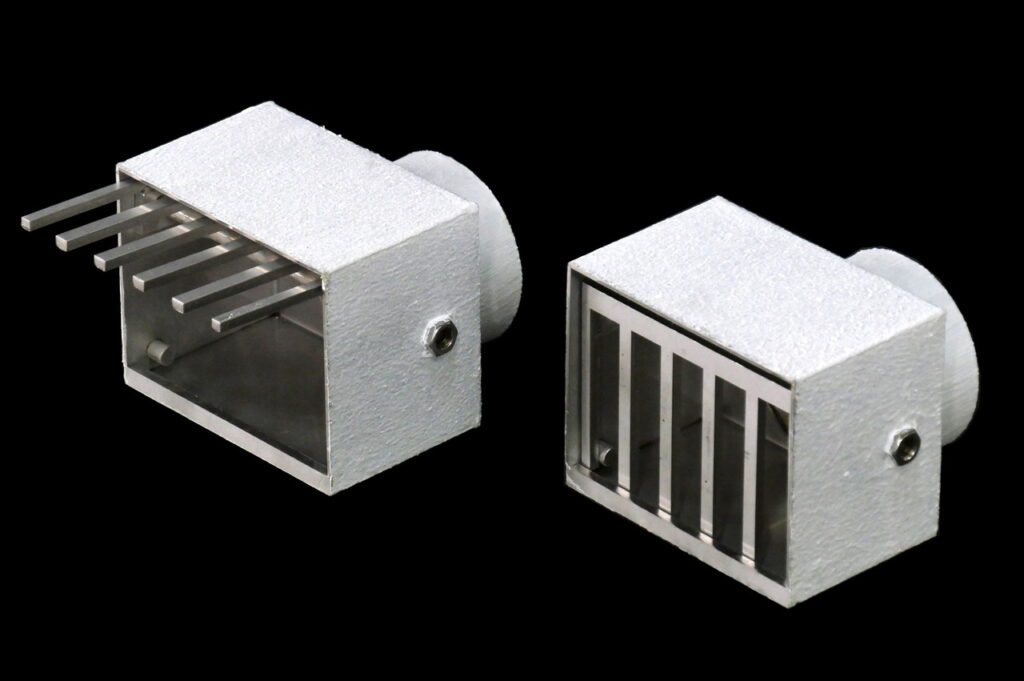

①-B1-3-10.地覆横引き （既設地覆横引き管等へ）挿し込み
「（既設地覆横引き管等へ）挿し込み」の事例
→ Click

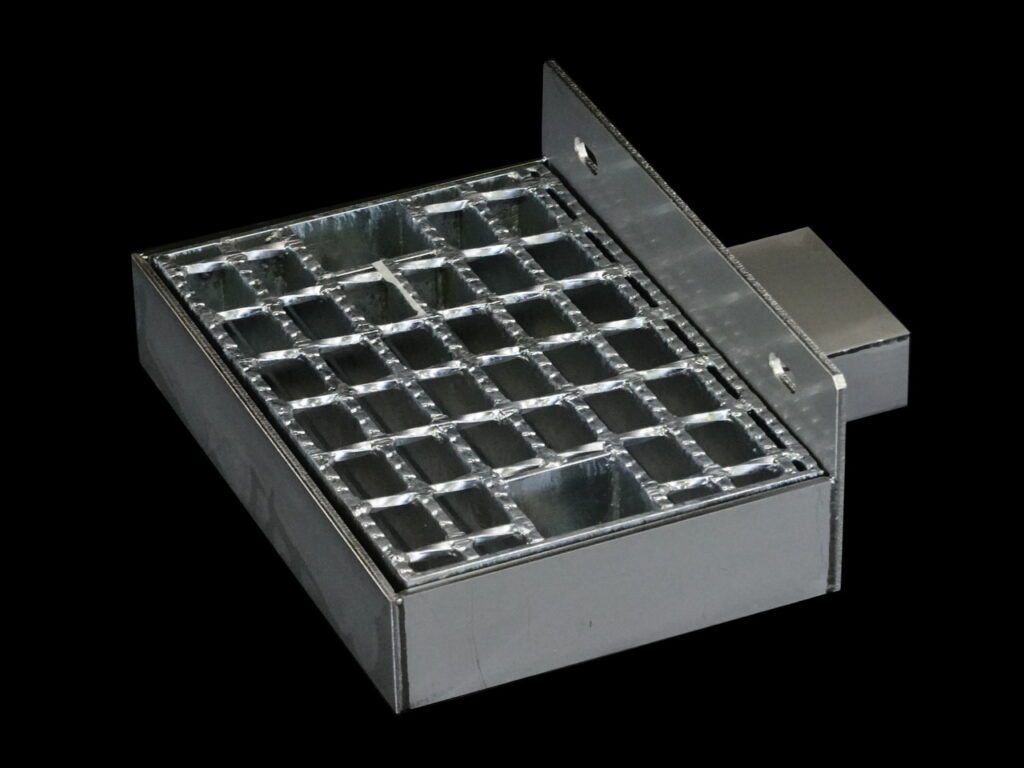

角パイプ接続、グレーチング仕様 地覆へアンカー打ち込み固定
設置例
上記例の現場写真 青森県 青森市
フリーキーワード：前田橋
丸パイプ接続、目皿仕様
上記例の現場写真 愛媛県 大洲市
フリーキーワード：金山橋
パイプ接続、L型 立ち上がり目皿＋グレーチング仕様
上記例の現場写真 埼玉県 北本県土整備事務所
フリーキーワード：原市沼橋
標準的なL型形状の設置例
上記例の現場写真 徳島県 徳島市
フリーキーワード：飯尾川橋
地覆高さが無い場合の例
上記例の現場写真 埼玉県 北本県土整備事務所
フリーキーワード：寿橋
丸パイプ接続（左右2箇所）、目皿（2箇所）仕様 ※歩道部に使用
上記例の現場写真 三重県 四日市建設事務所
フリーキーワード：かわしま園大橋

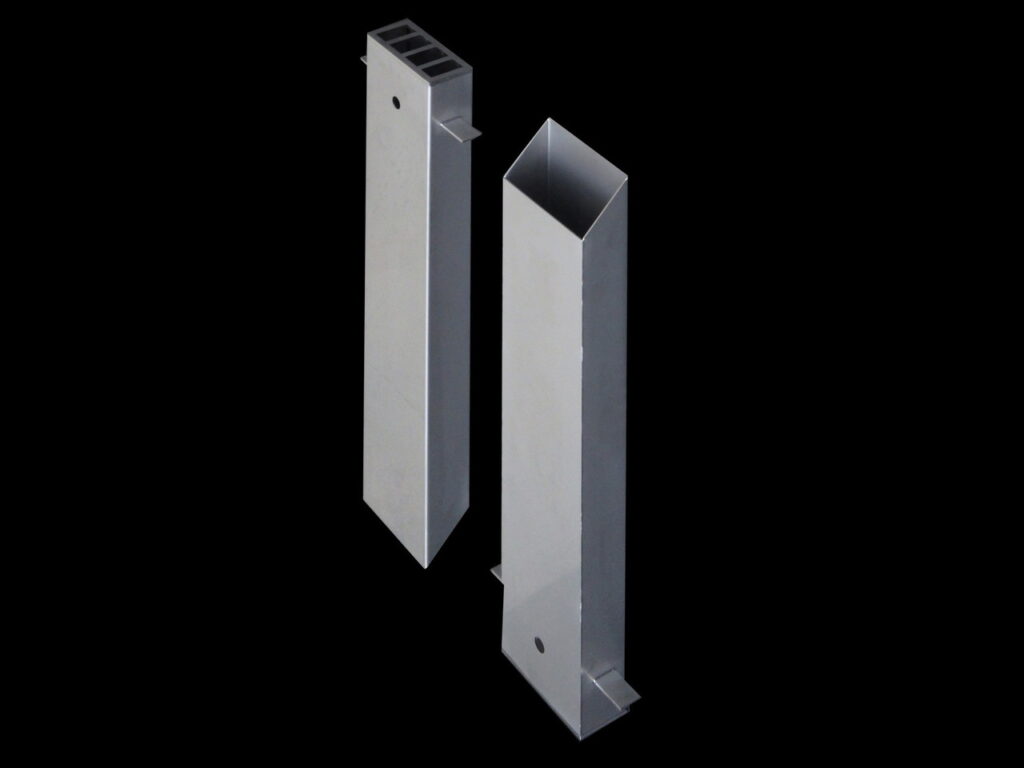

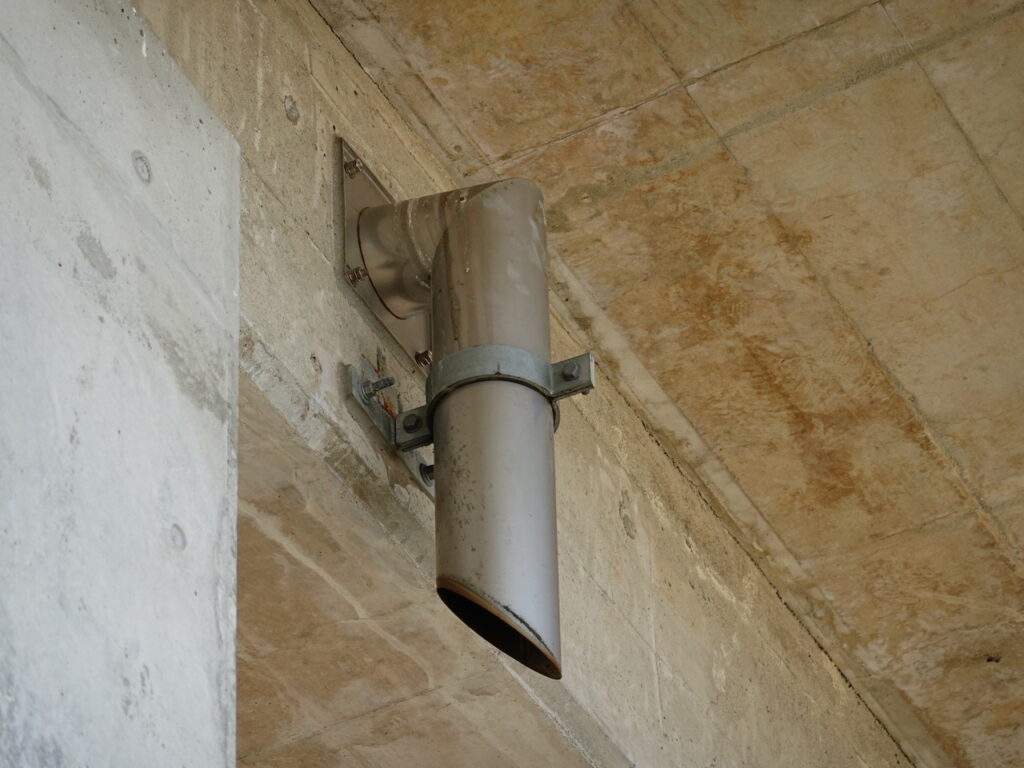

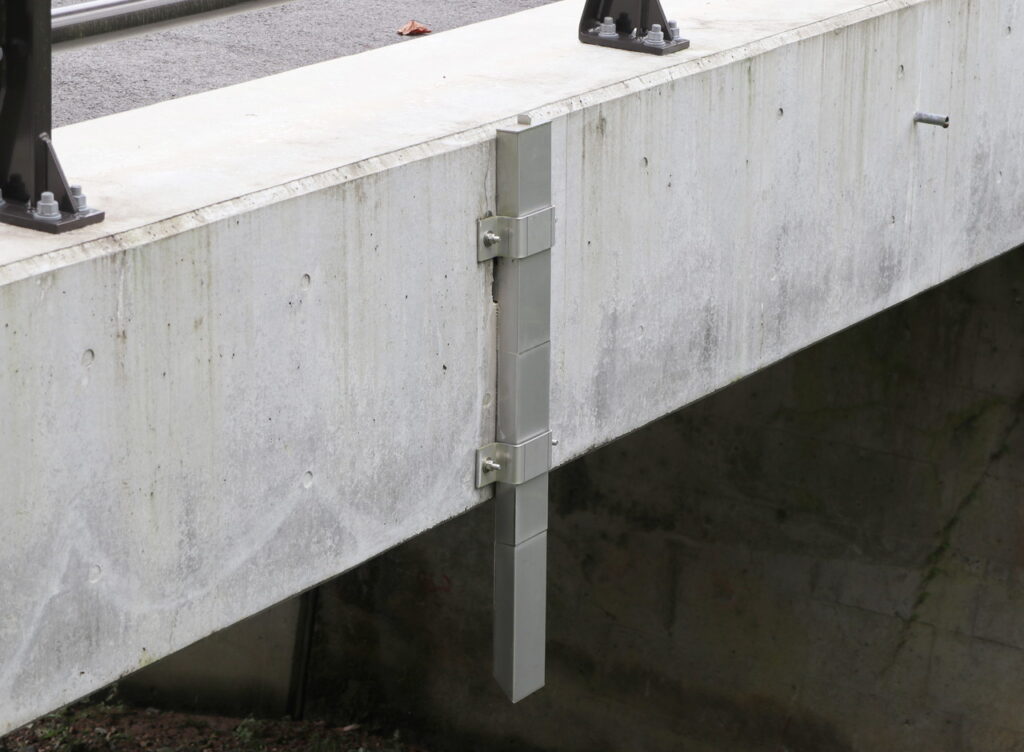

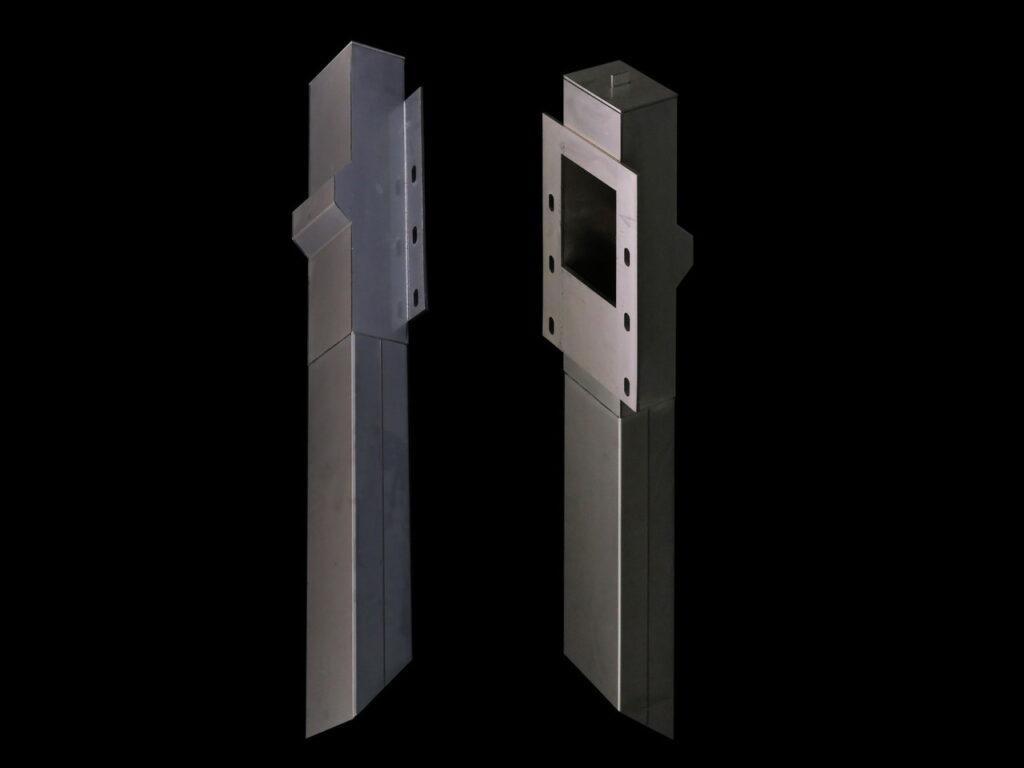

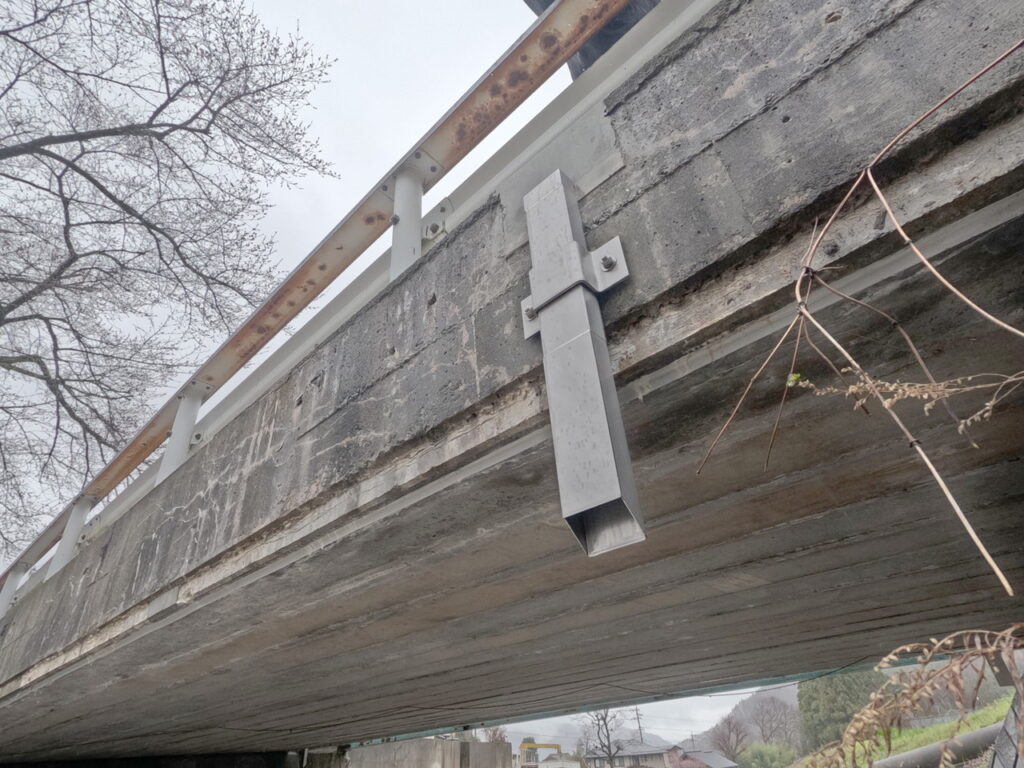

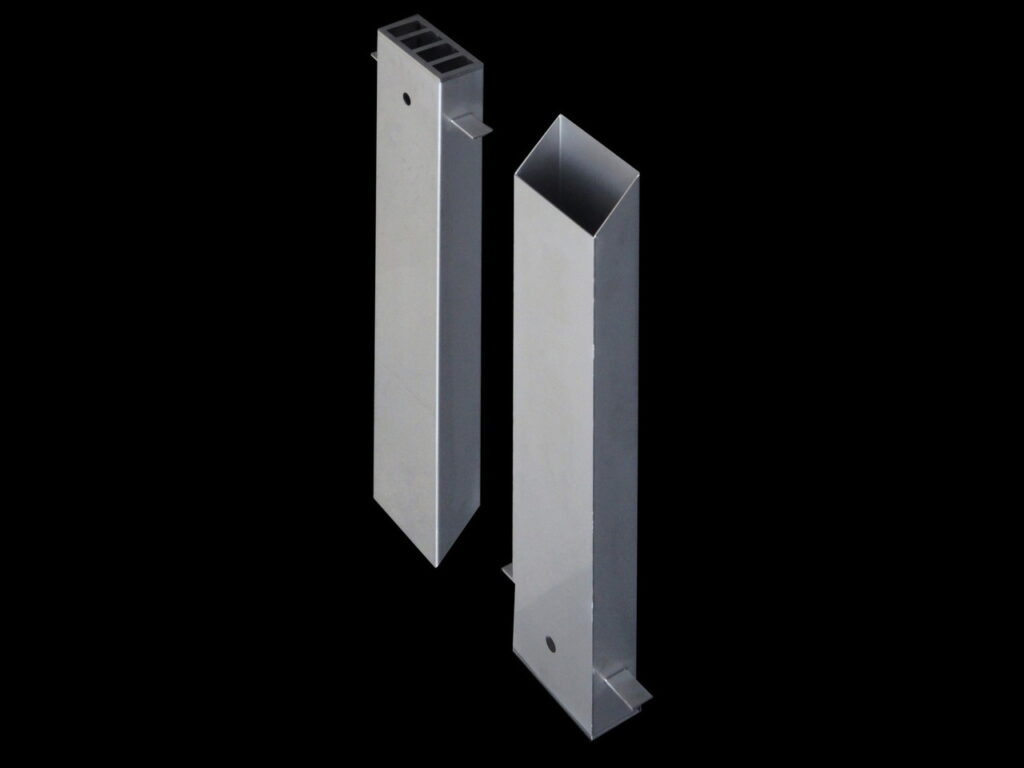

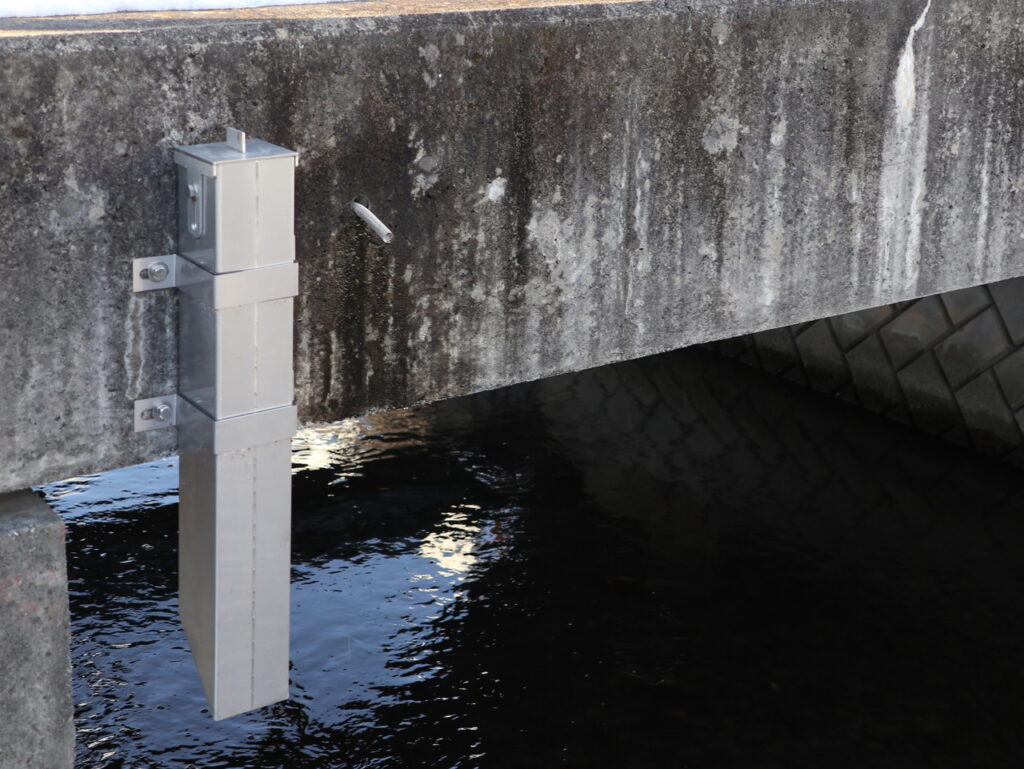

①-B1-3-11.地覆横引き 鉛直管のみ
「鉛直管のみ」の事例
→ Click

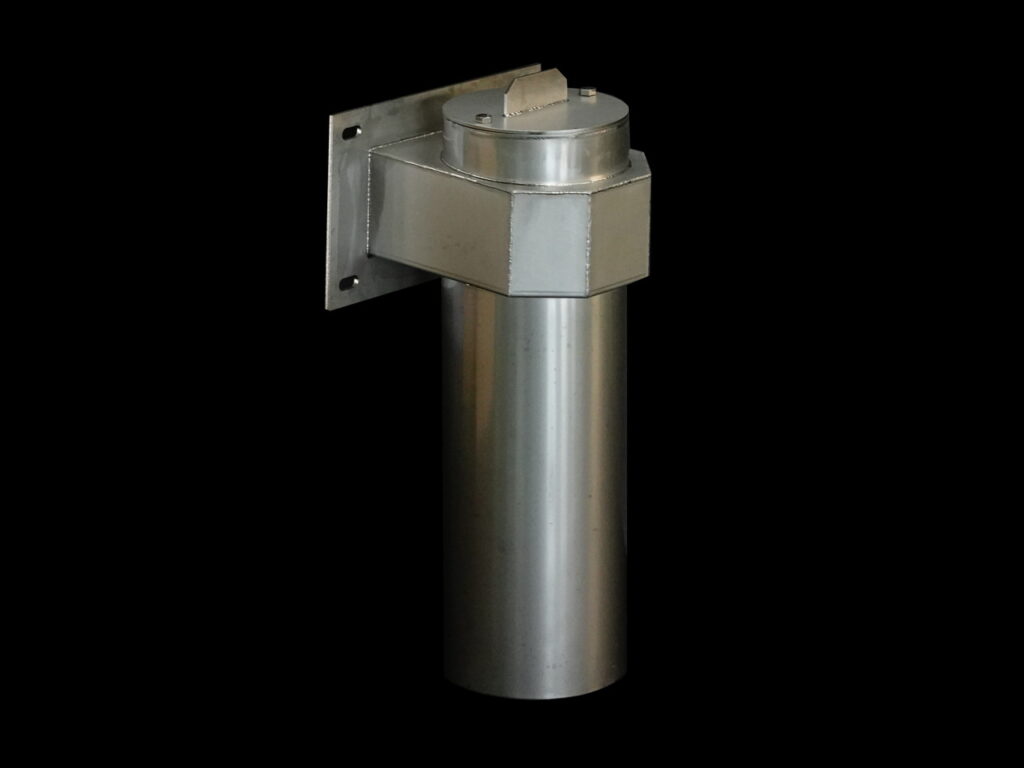

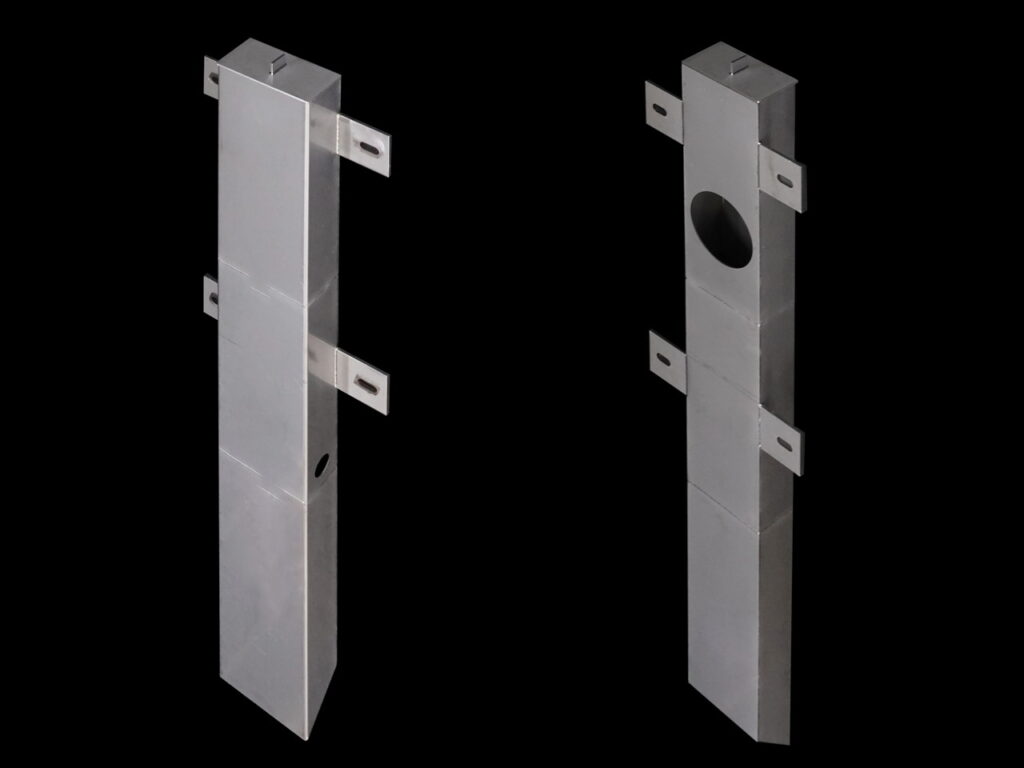

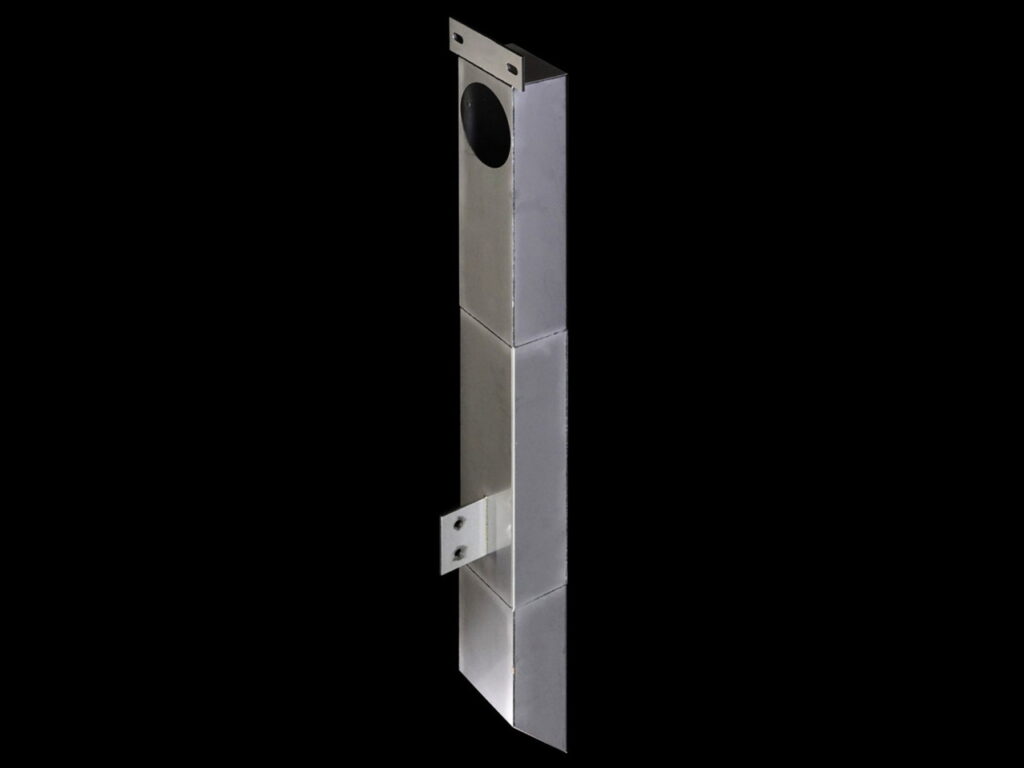

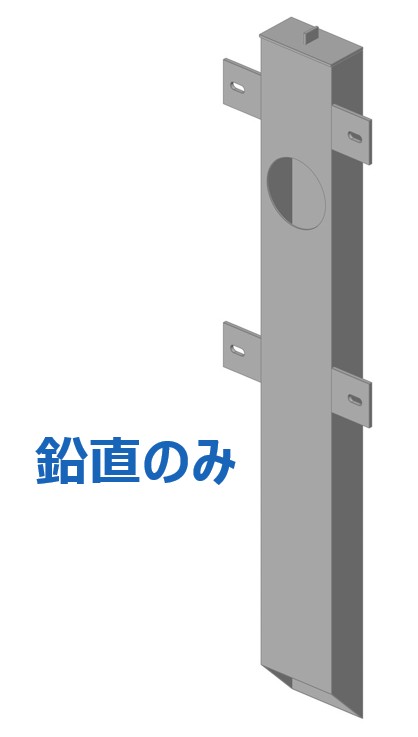

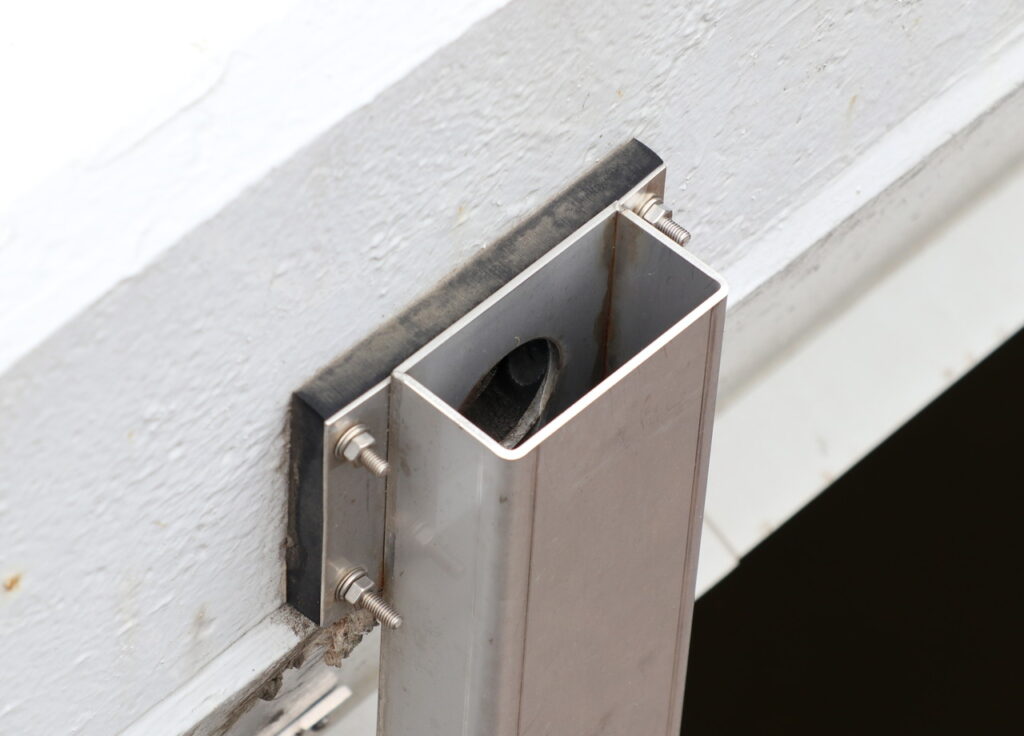

丸孔、取付け用プレート一体例① フレキ挿し込み用孔有り
丸孔、取付け用プレート一体例②

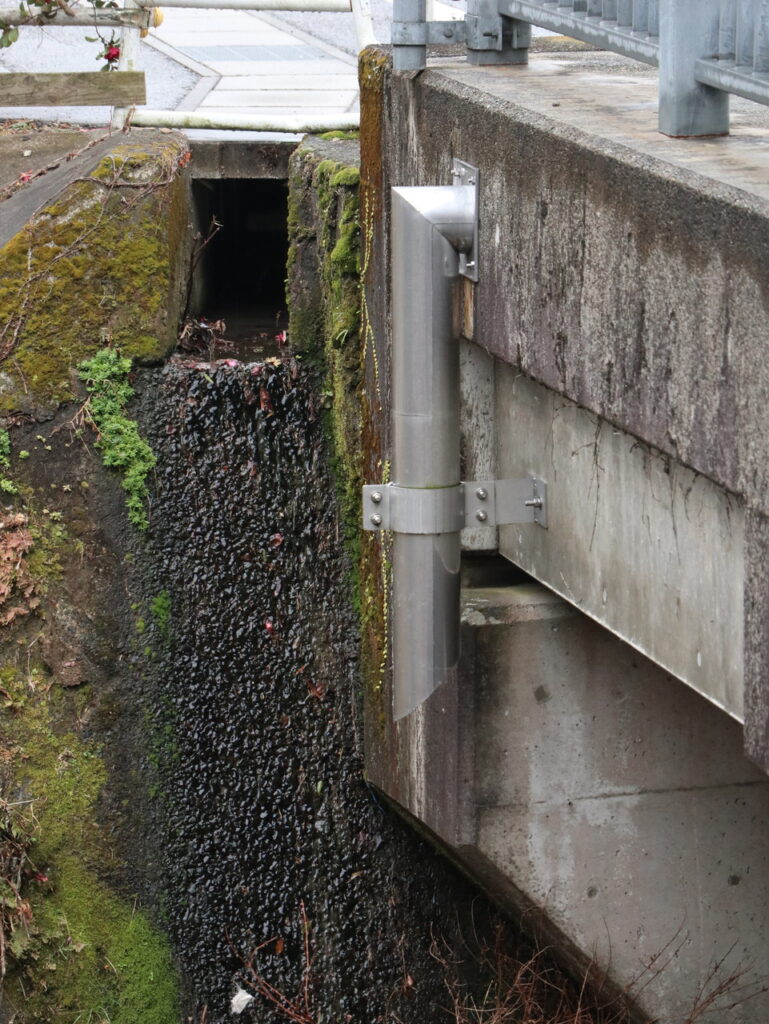

設置例
上記例の現場写真 愛知県 西三河建設事務所
フリーキーワード：双瀬橋

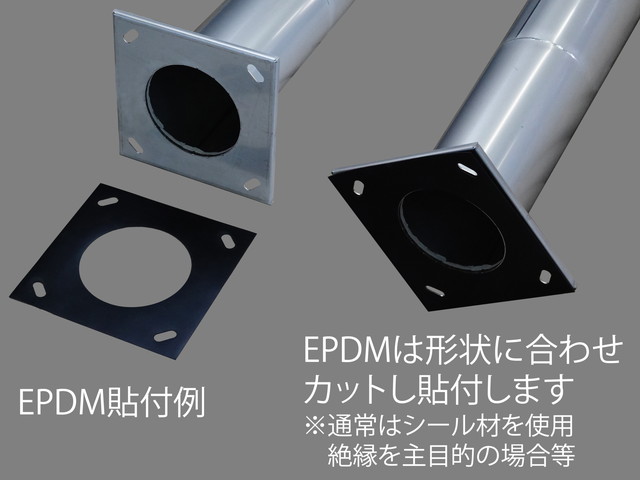

丸孔、設置例 上端部開口、EPDM挟み設置
上記例の現場写真 長野県 信濃町
フリーキーワード：石橋2号橋

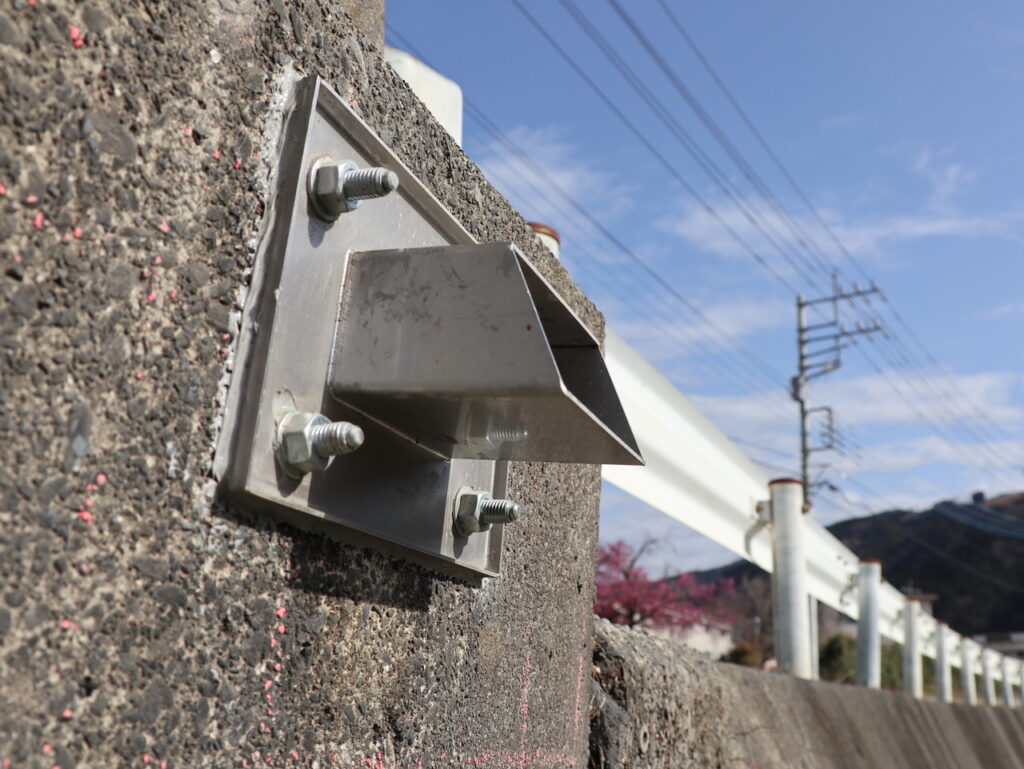

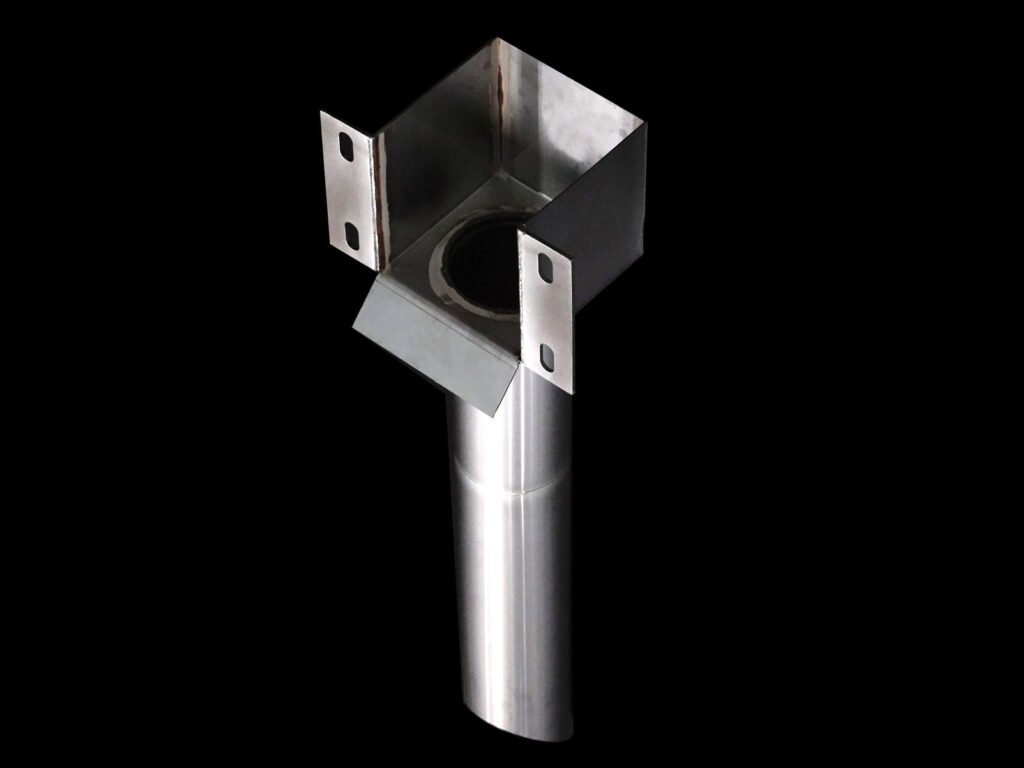

受樋形状に取付けプレート＋排水管
地覆の角度に合わせ受樋下に斜プレートが付いています
上記例の現場写真 埼玉県 北本県土整備事務所
フリーキーワード：寿橋
横引き管の出っ張りに合わせ膨らみ有り。
大型アンカープレート

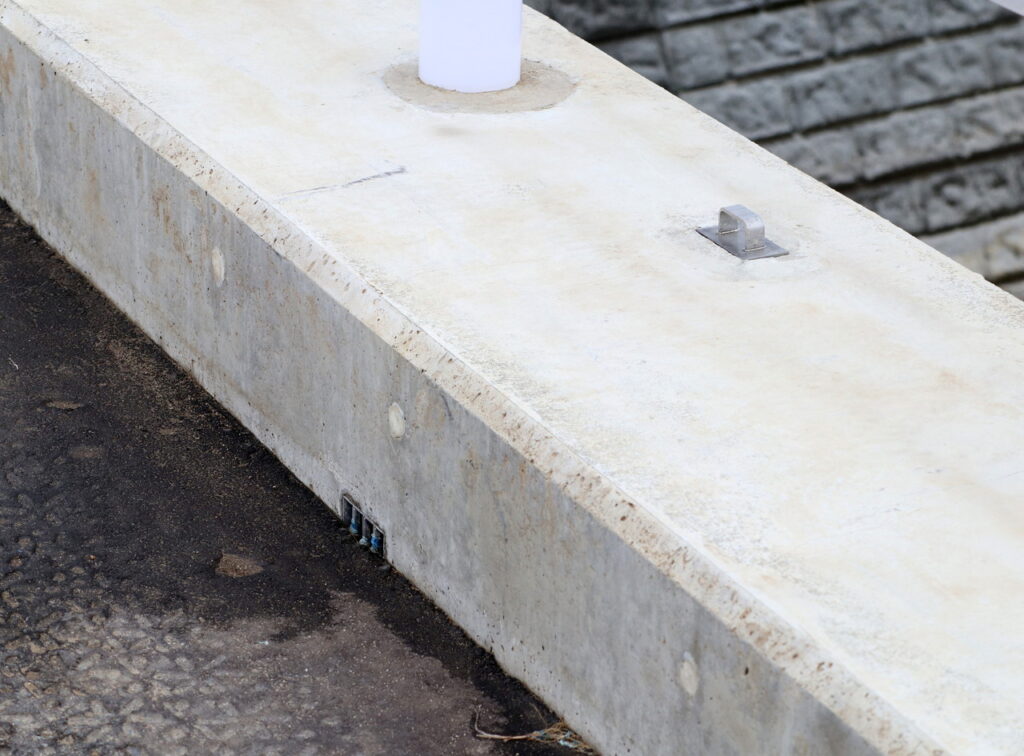

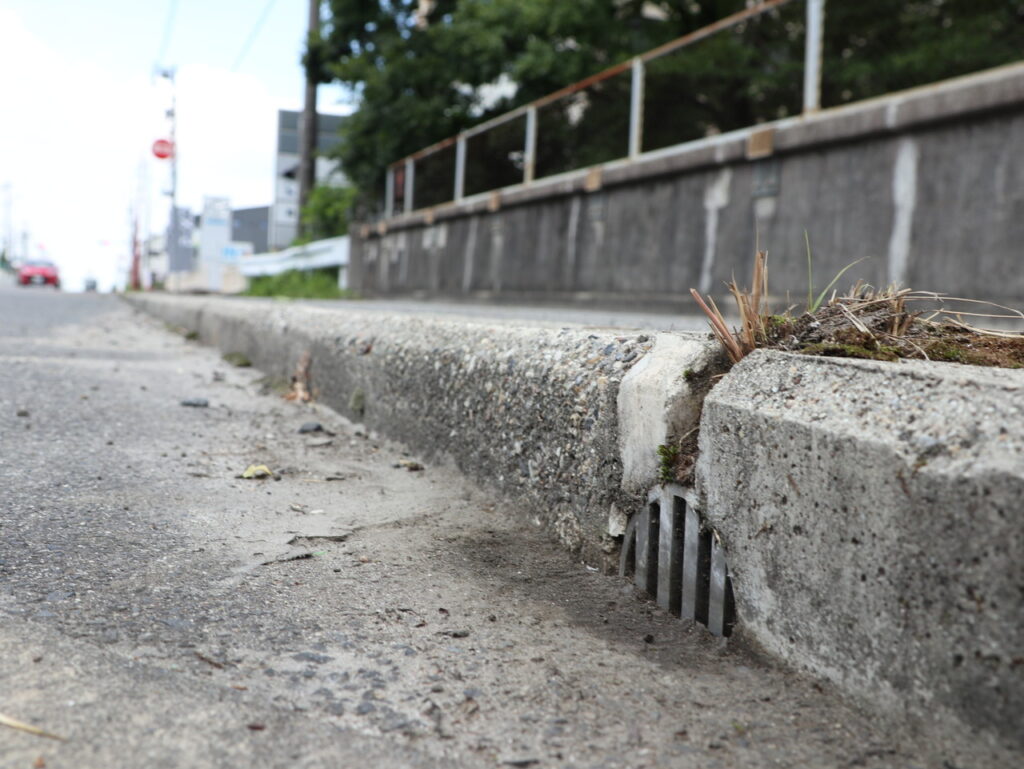

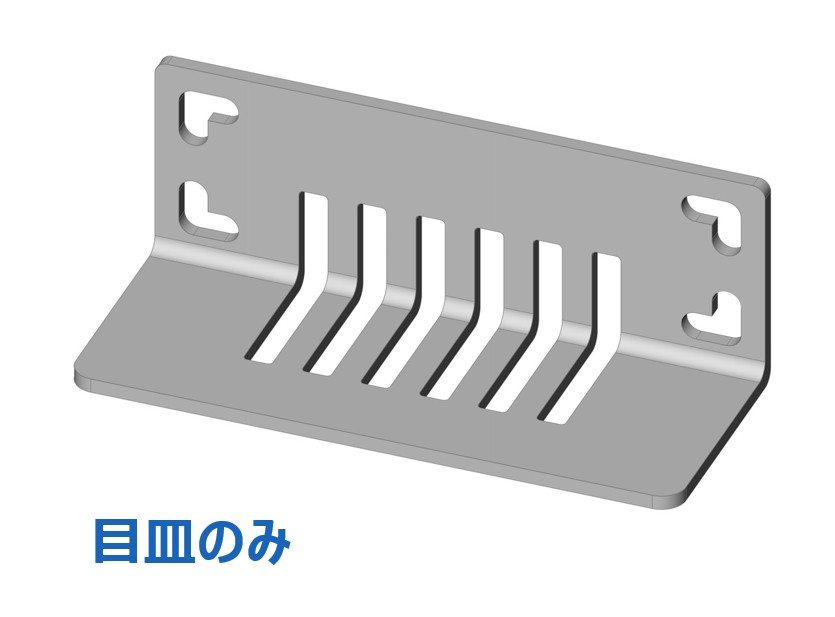

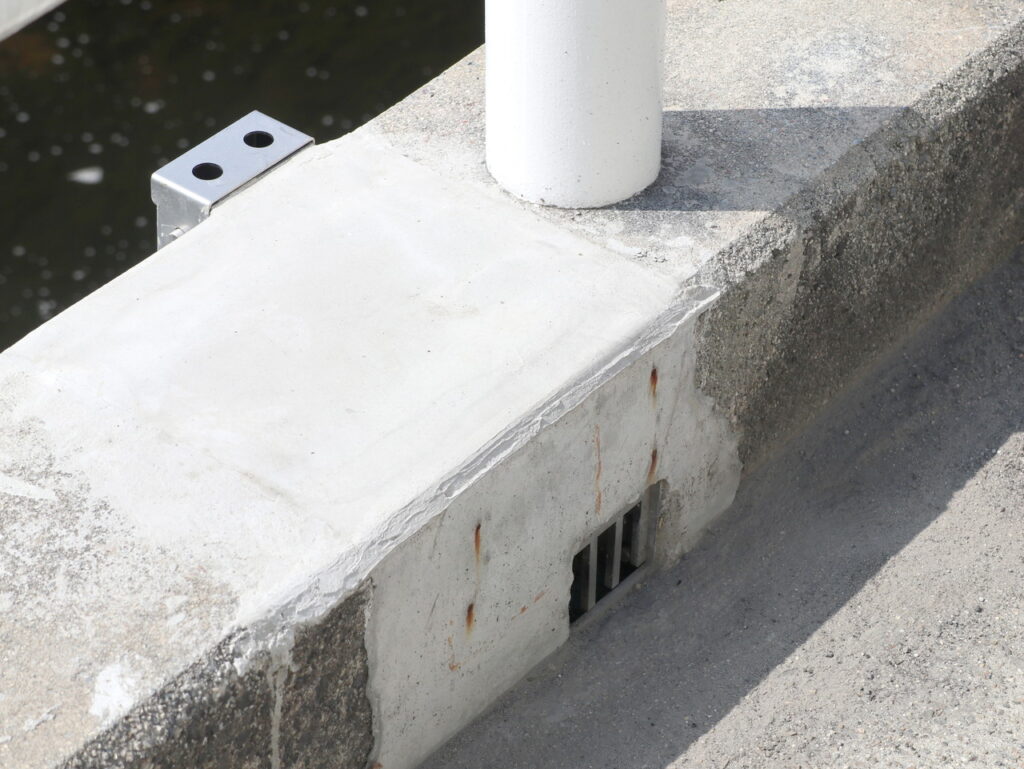

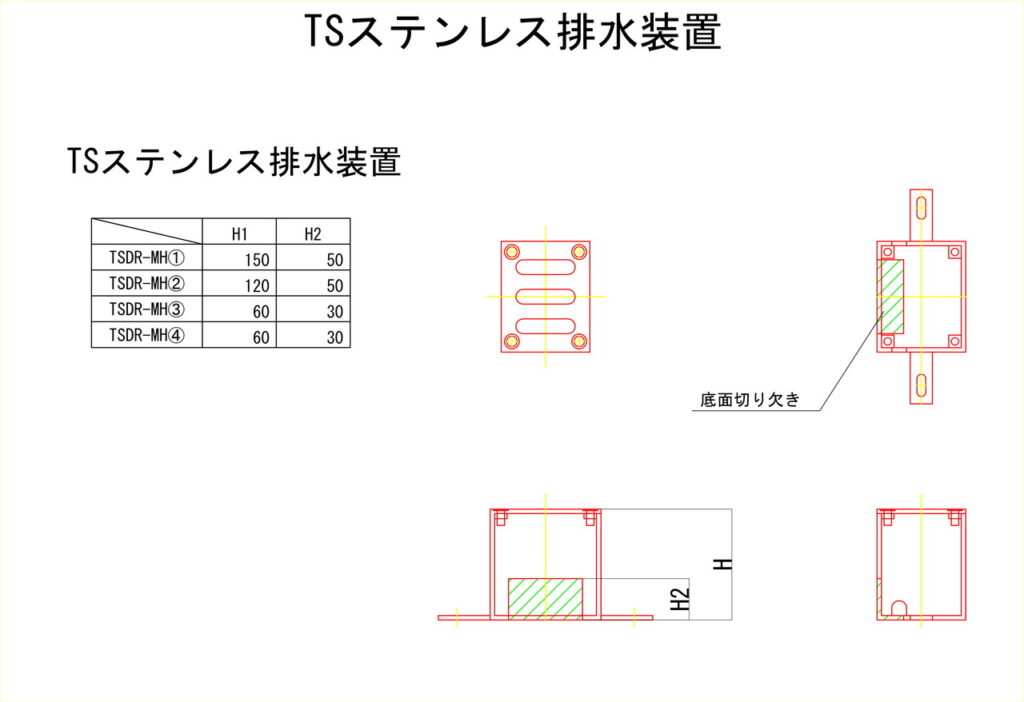

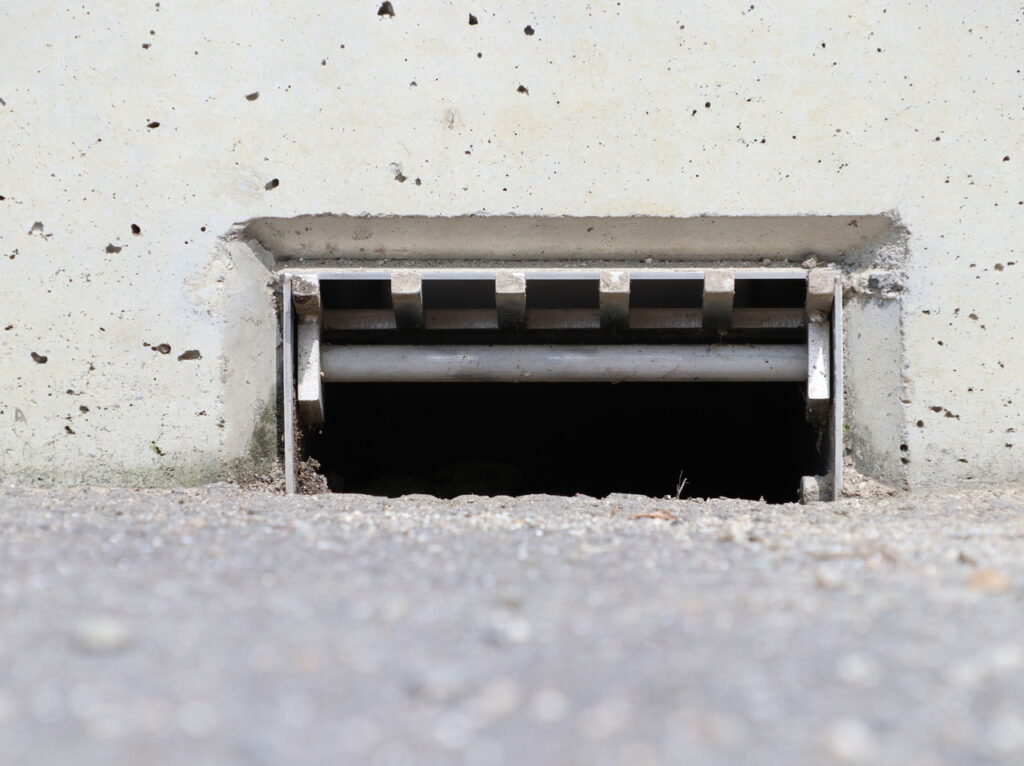

①-B1-3-12. 地覆横引き 地覆部への目皿のみ
「地覆部への目皿のみ」の事例
→ Click

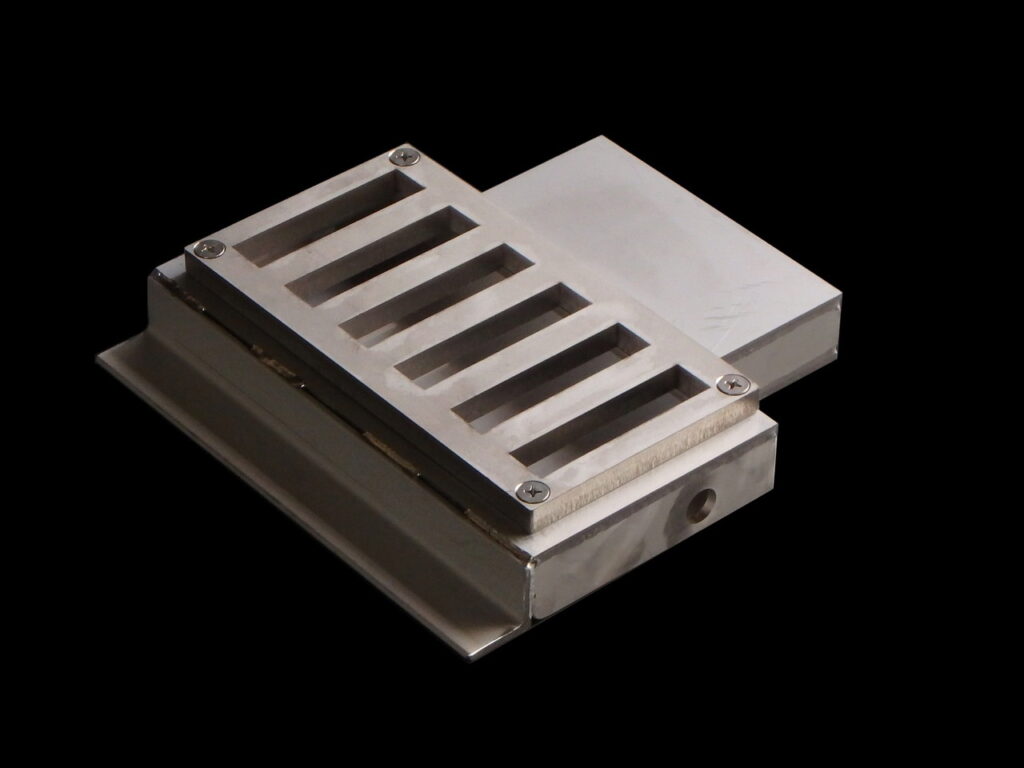

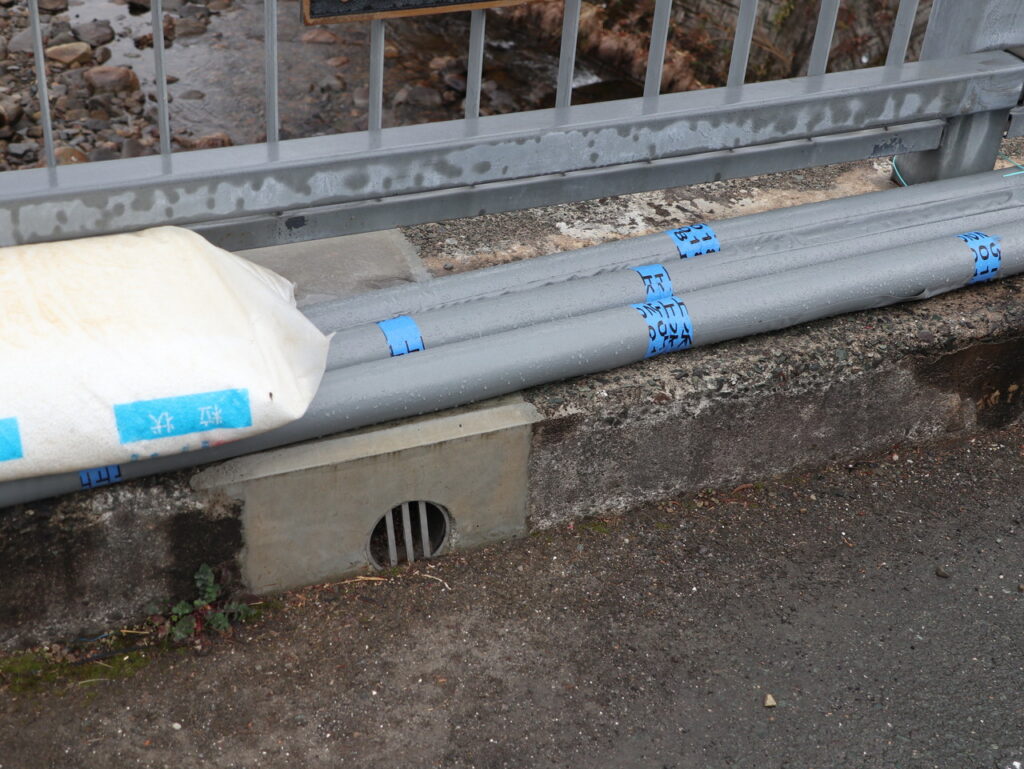

L形状(枠有り）製作例

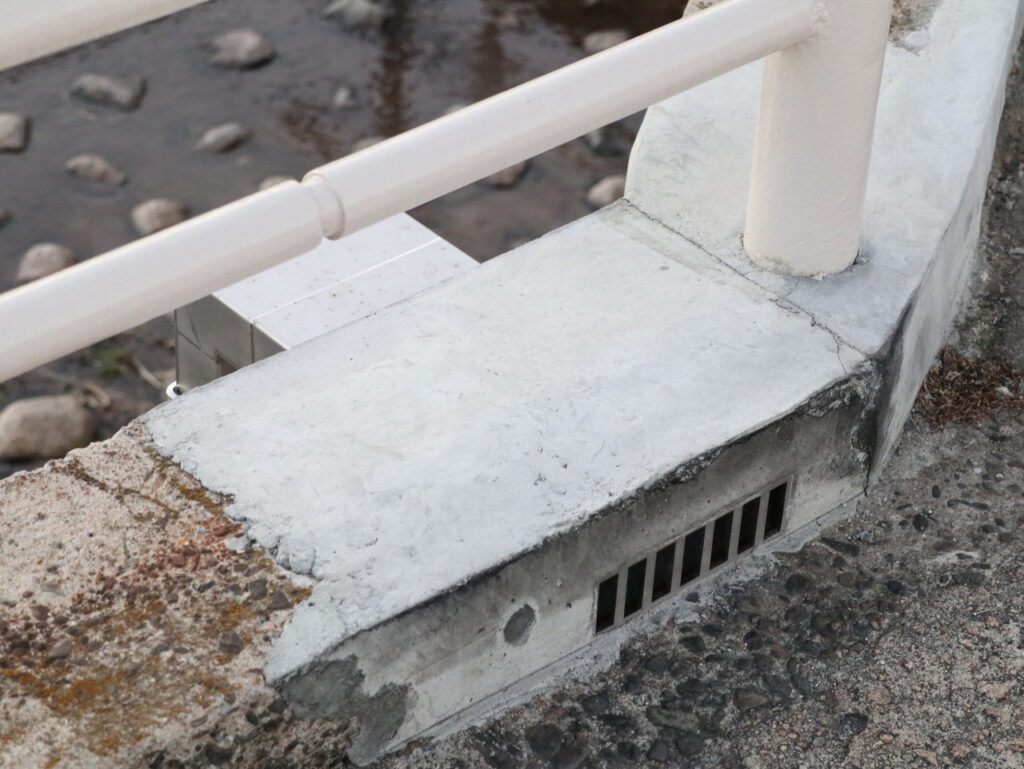

設置例①（EPDM挟み設置）
上記例の現場写真 富山県 高岡土木センター
フリーキーワード：下久々江橋

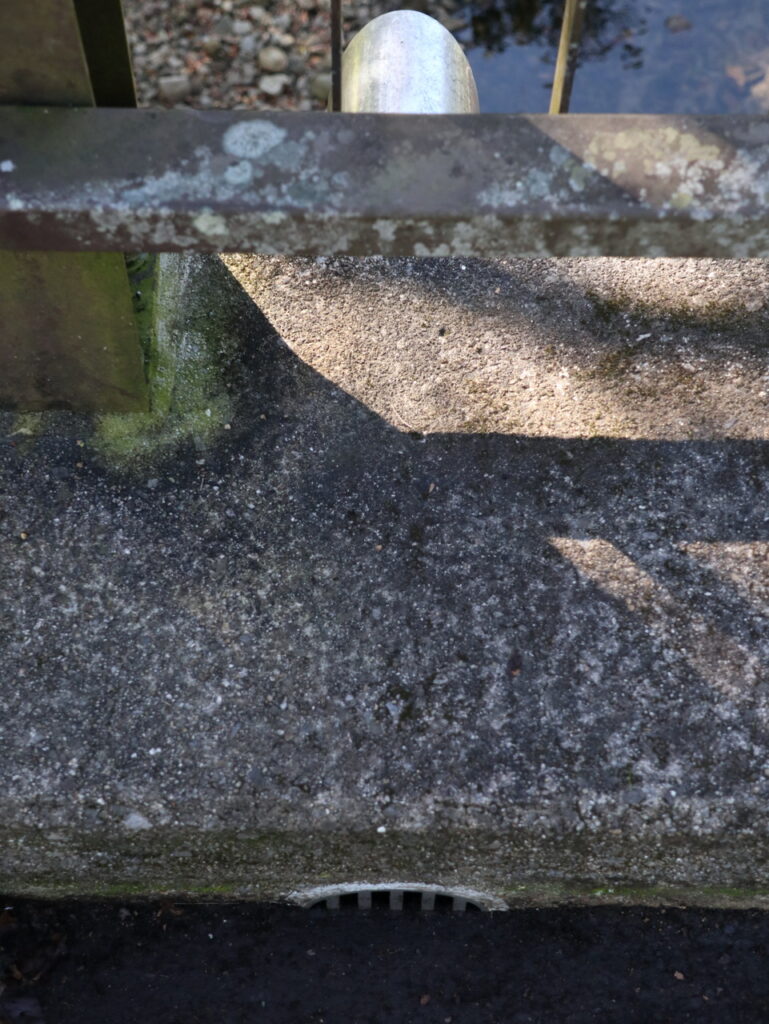

設置例②
上記例の現場写真 埼玉県 志木市
フリーキーワード：志木大橋
①-B1-4. 地覆部 横引き管
設置パターン例

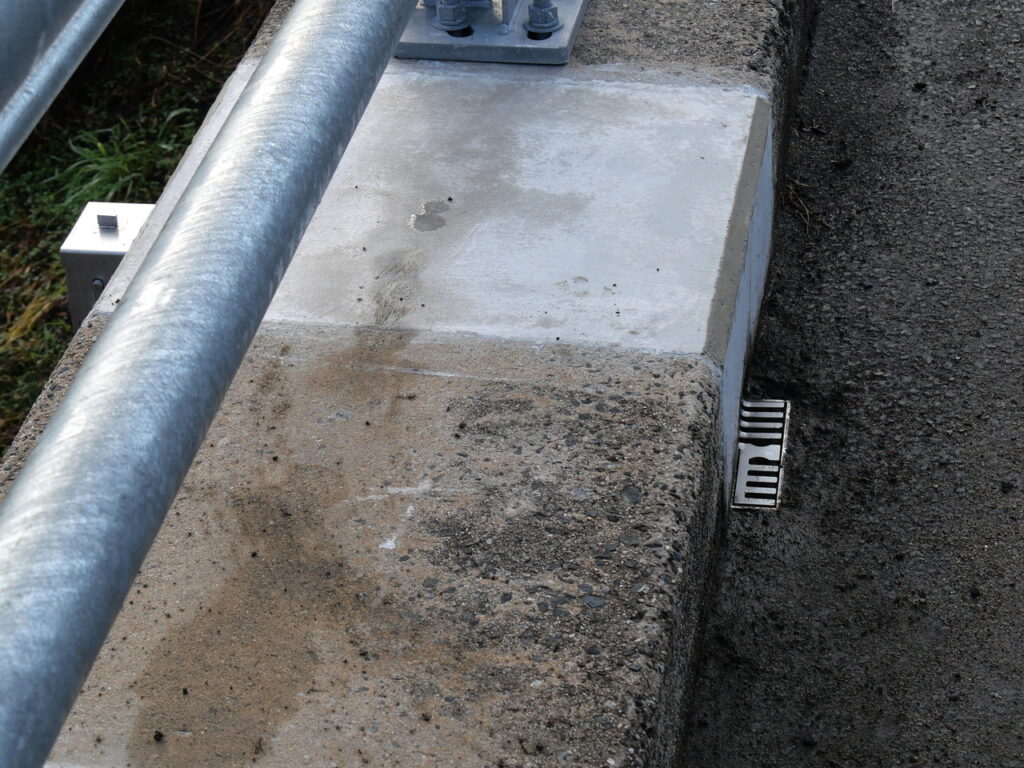

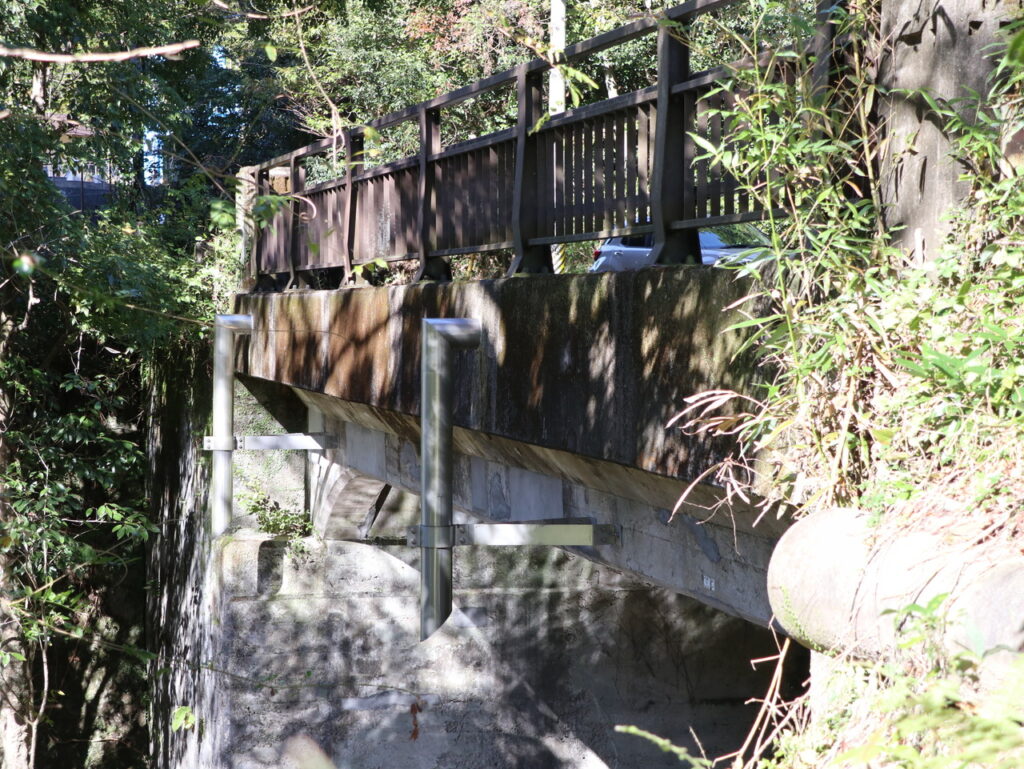

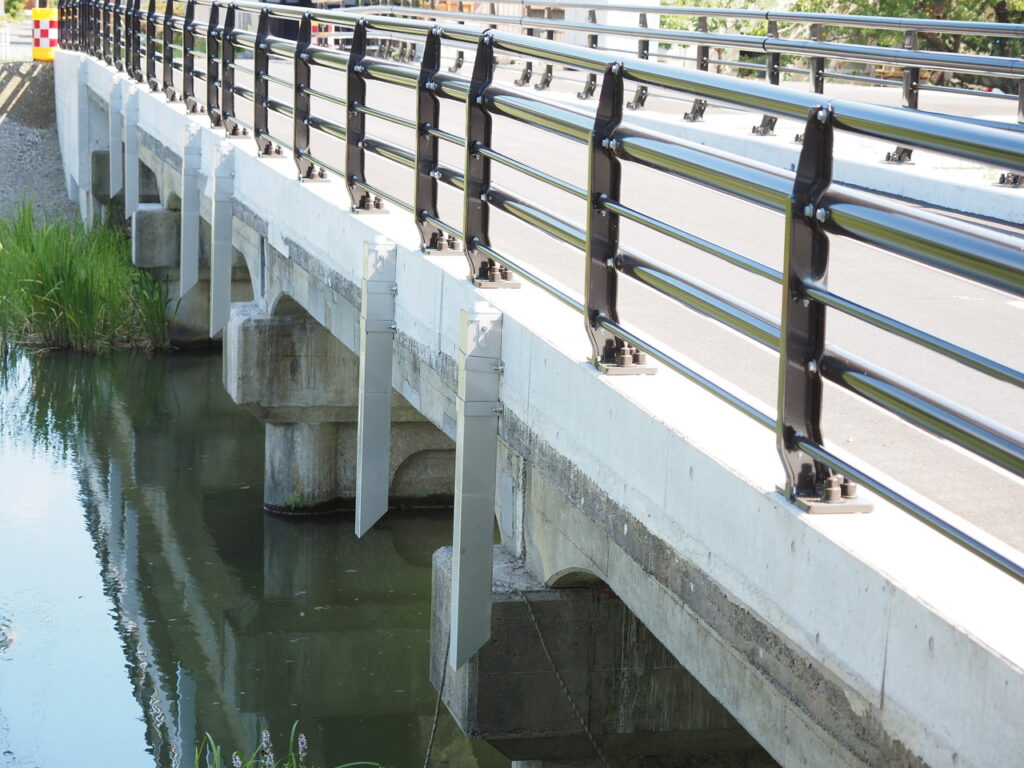

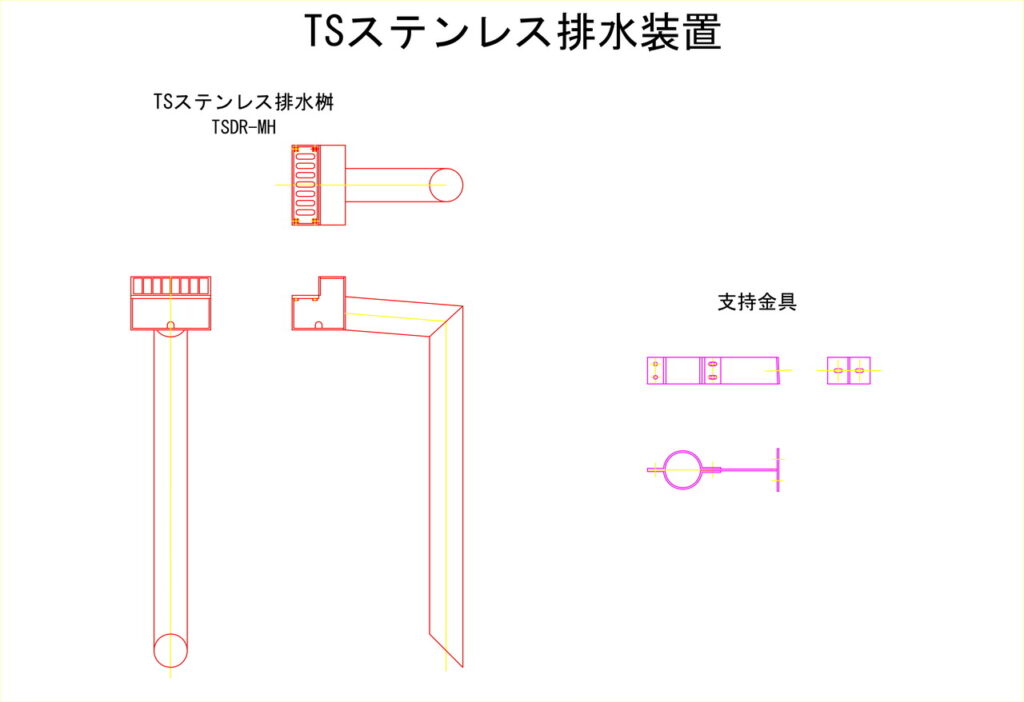

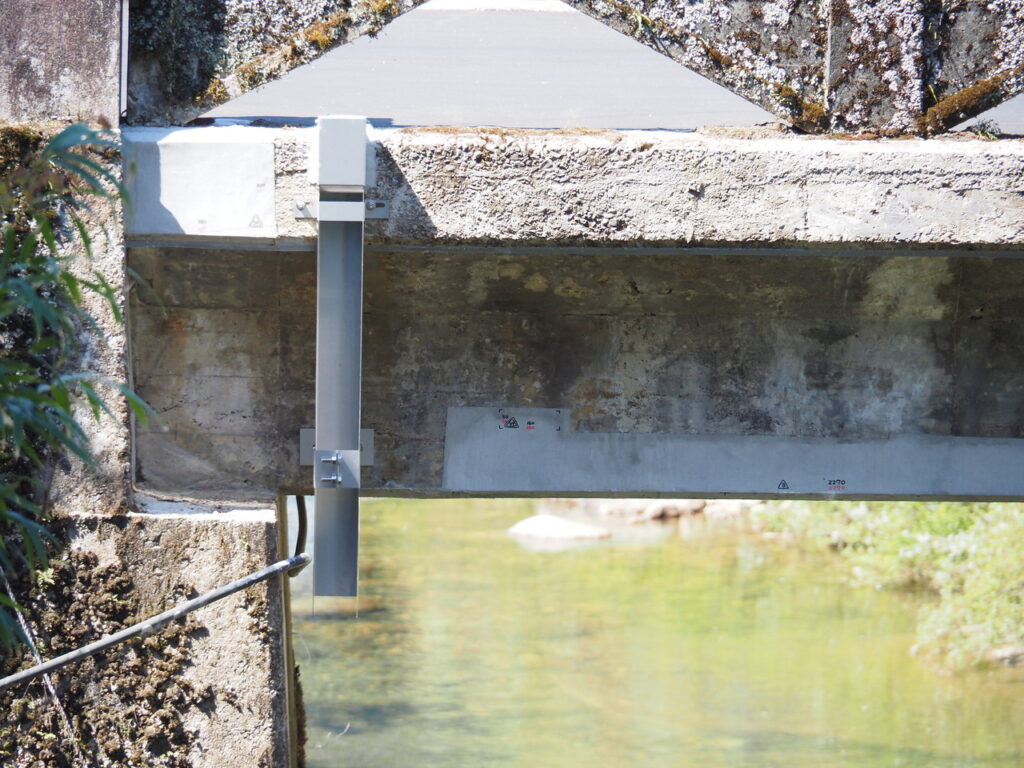

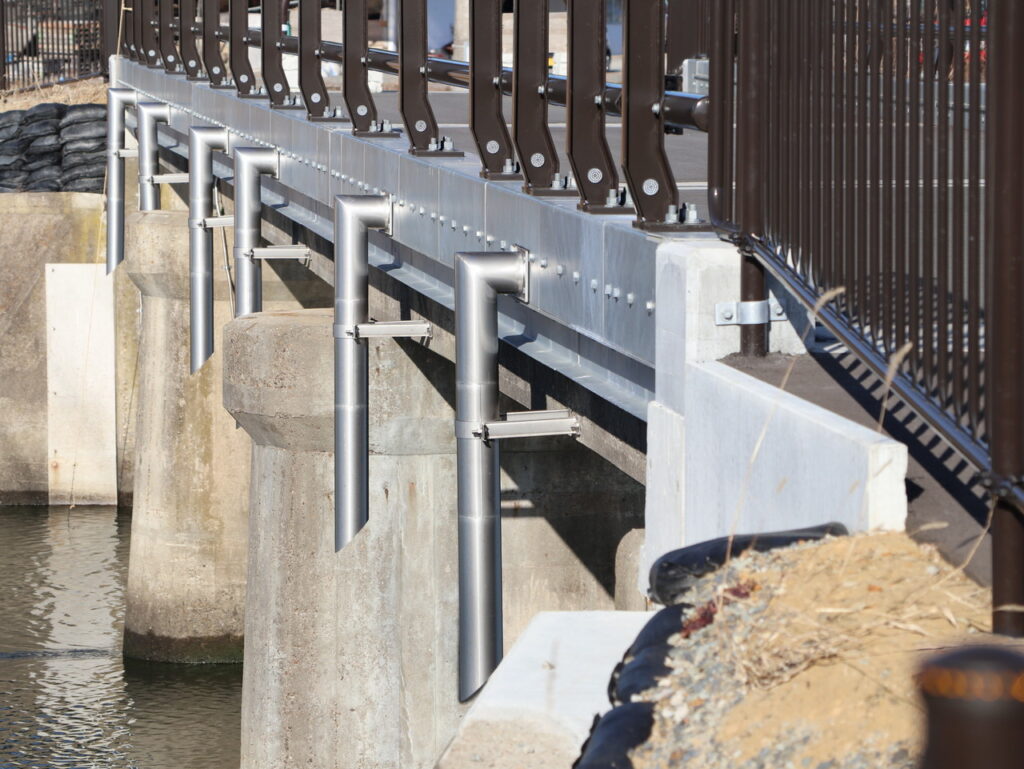

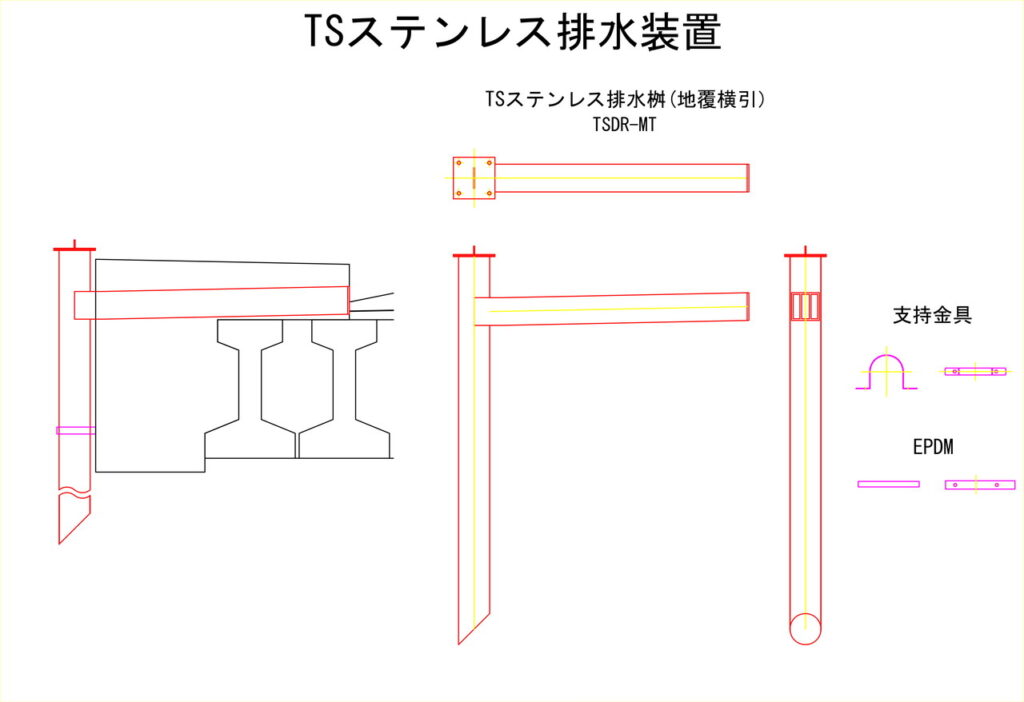

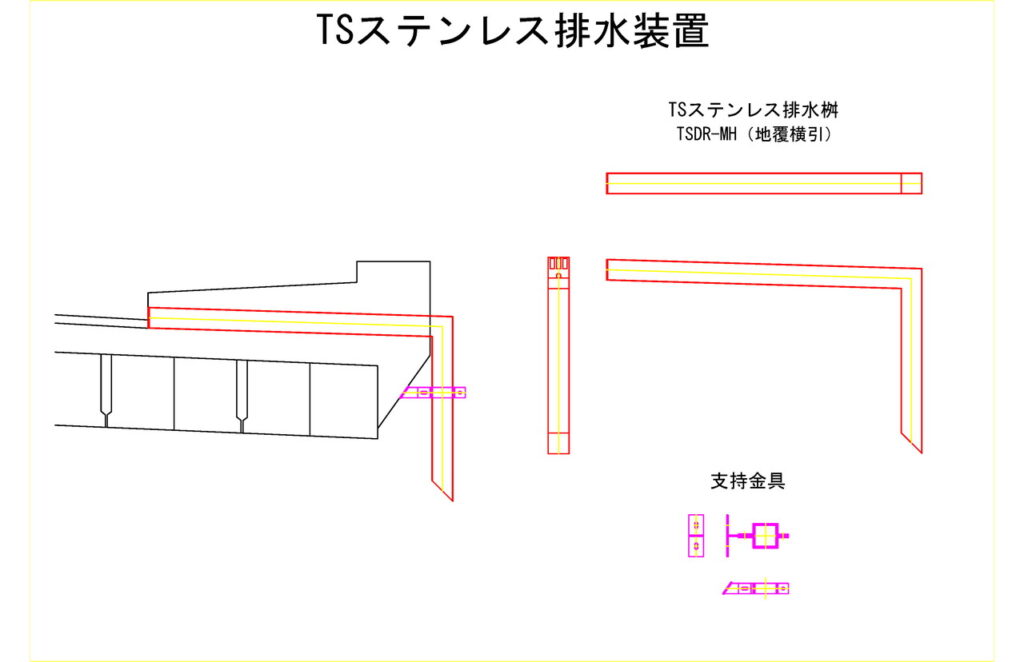

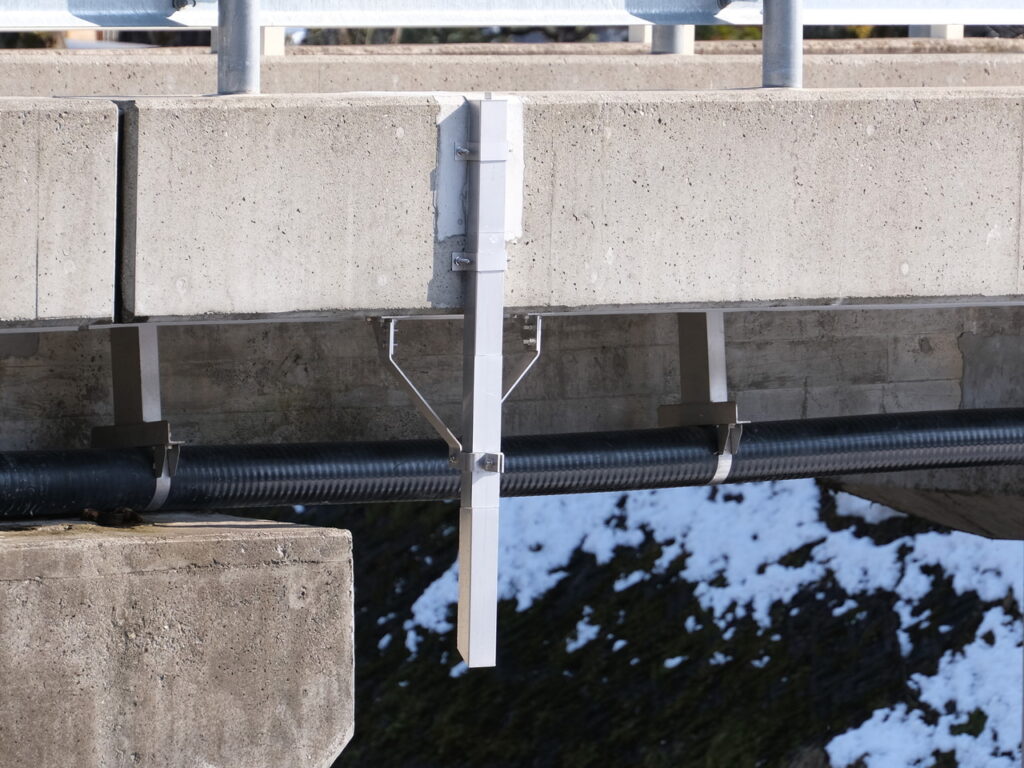

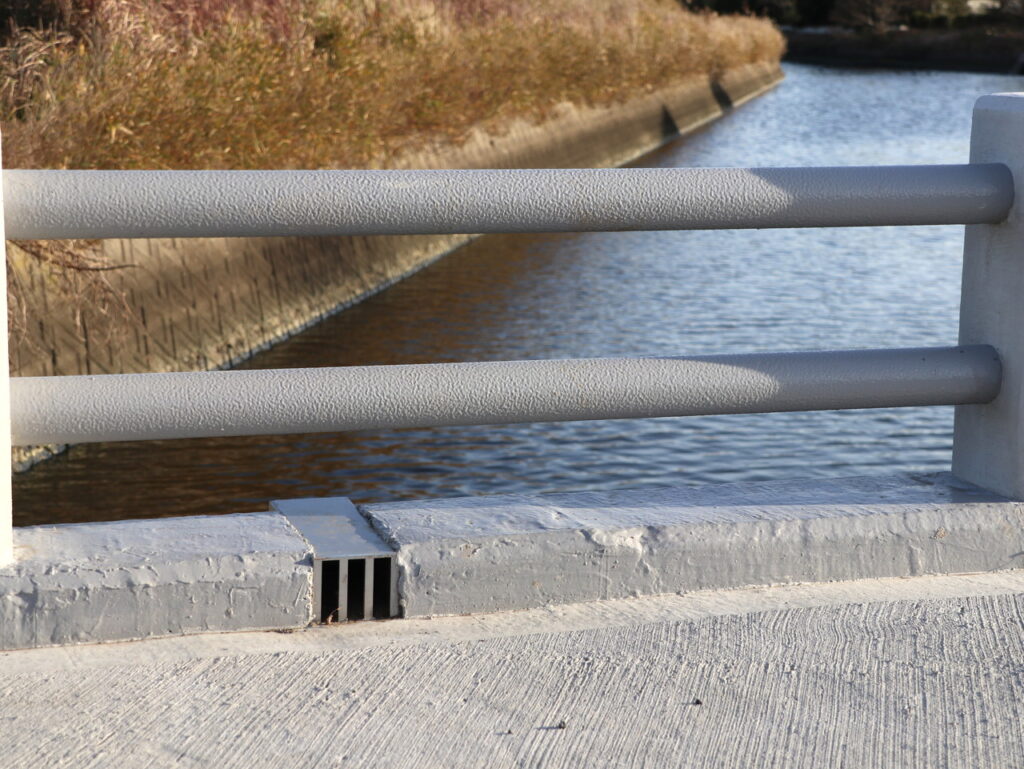

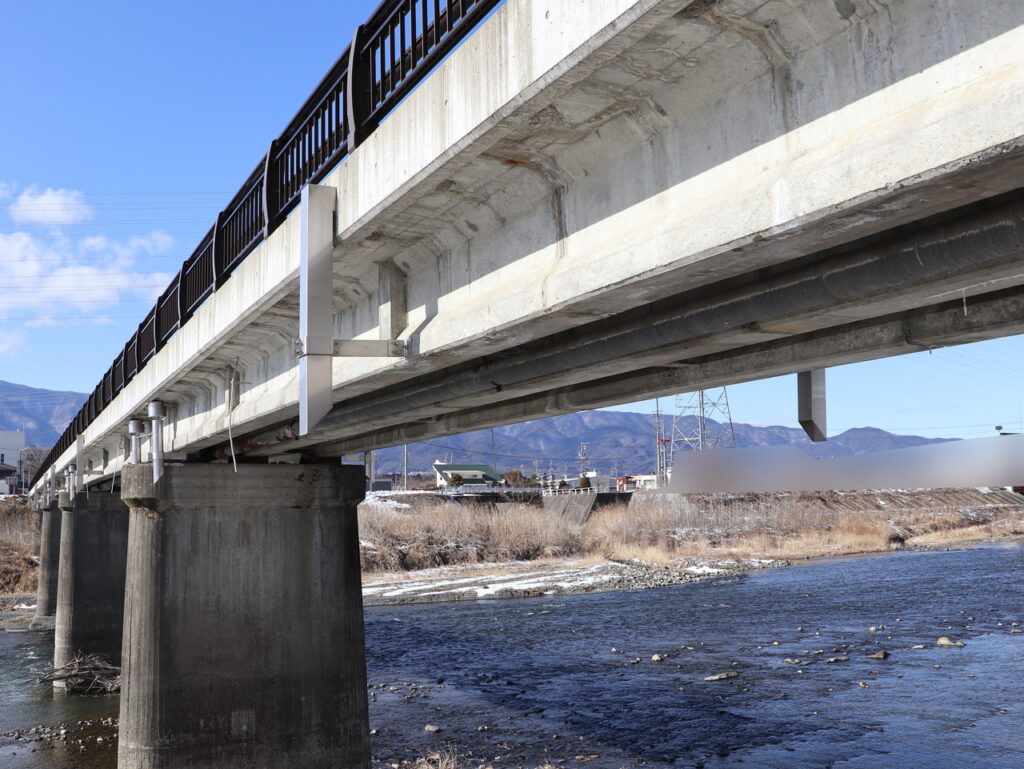

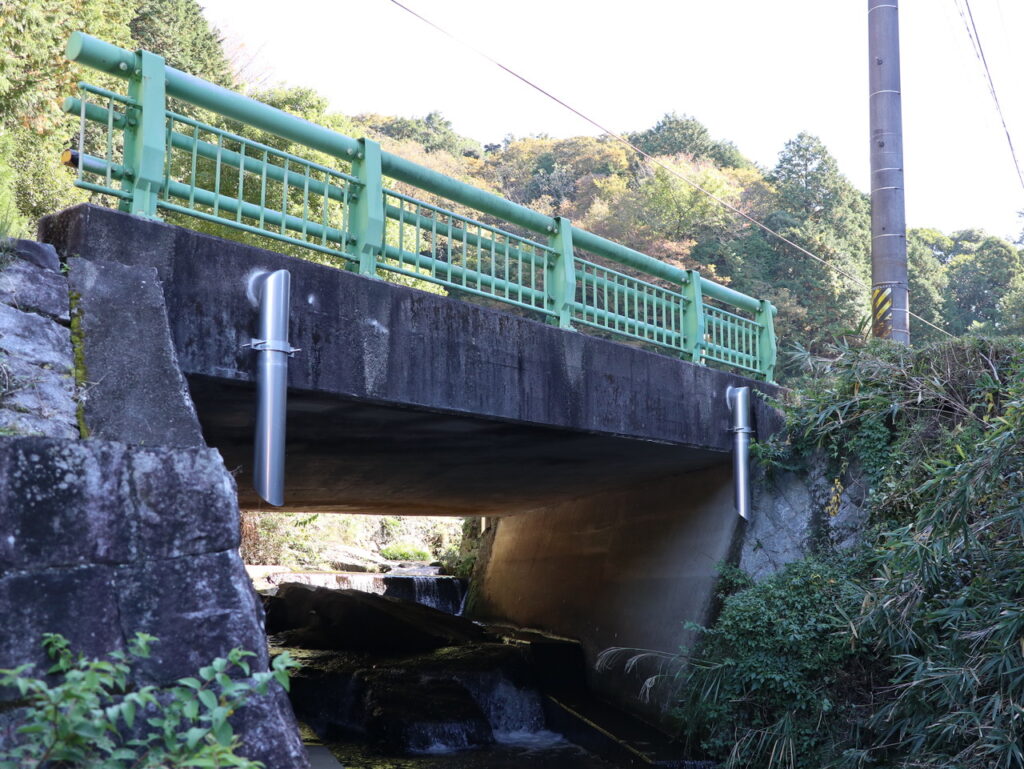

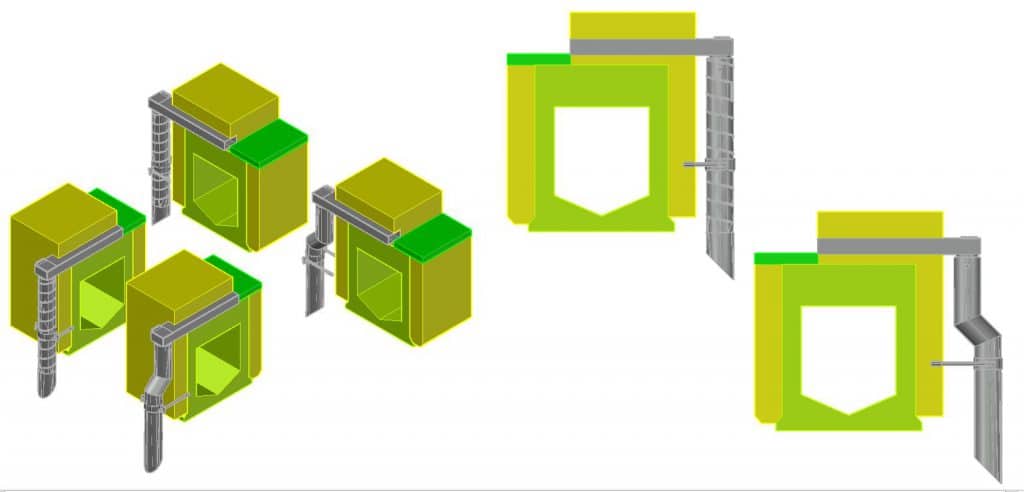

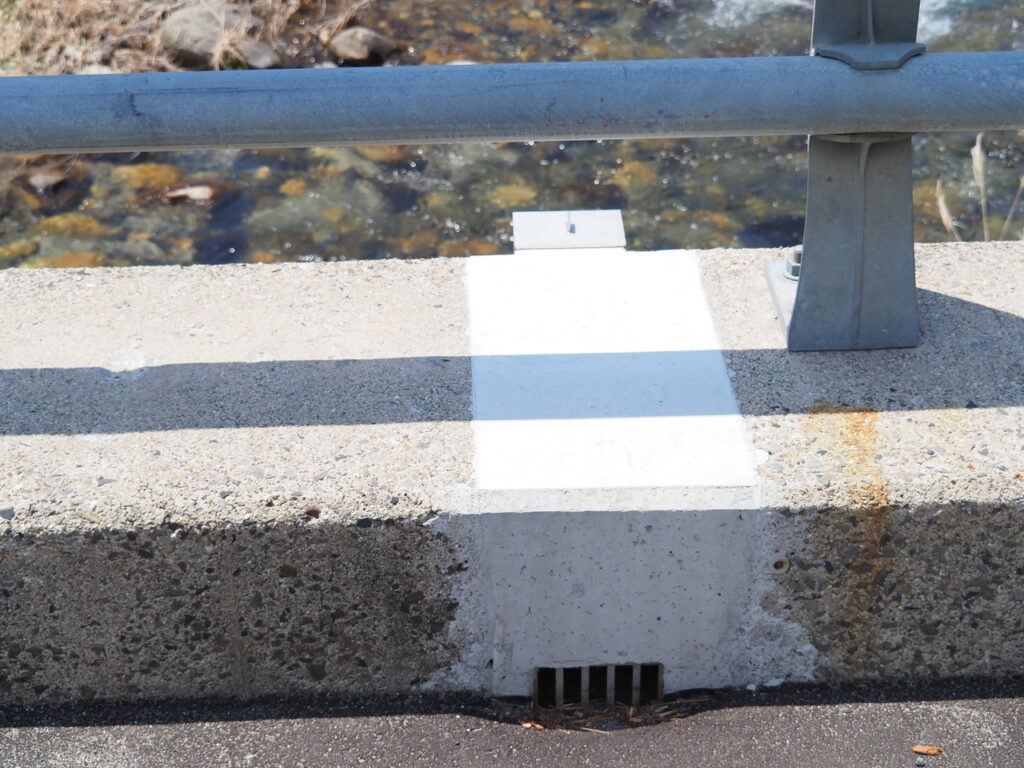

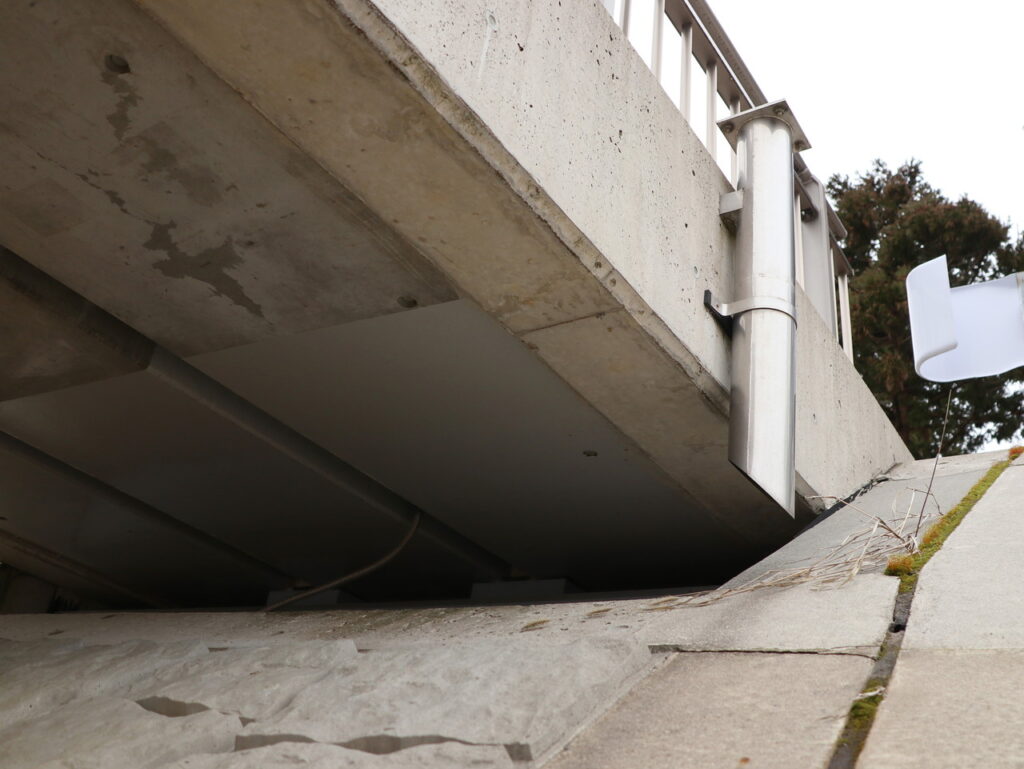

①-B1-4-1. 地覆横引き 標準的な設置例

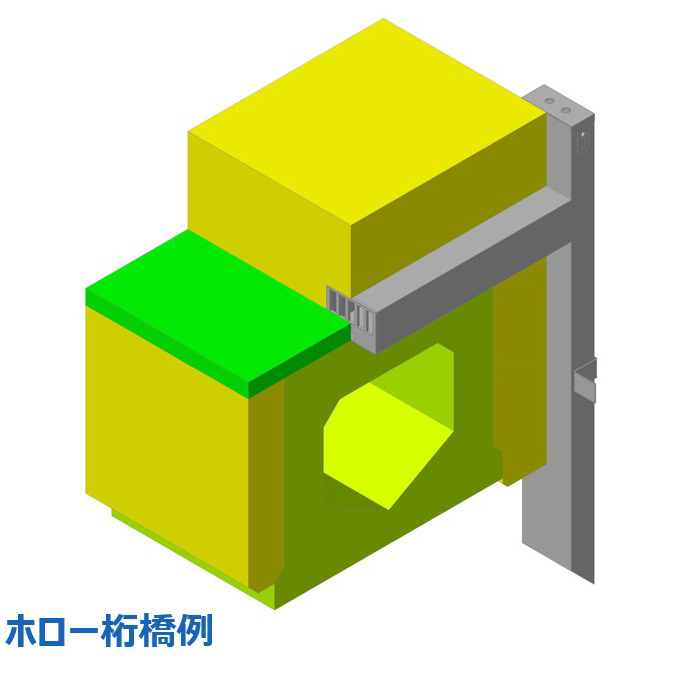

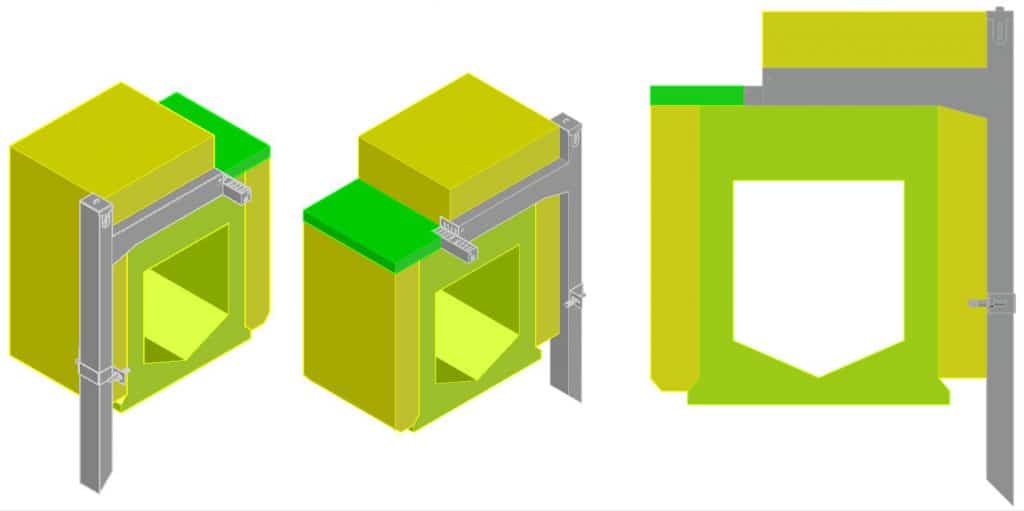

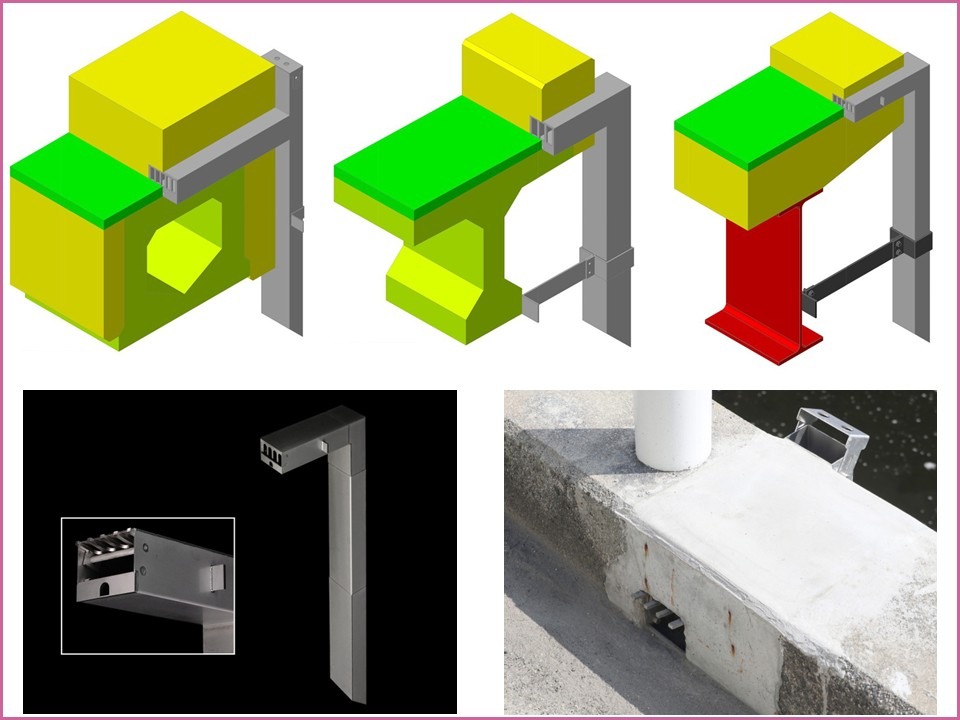

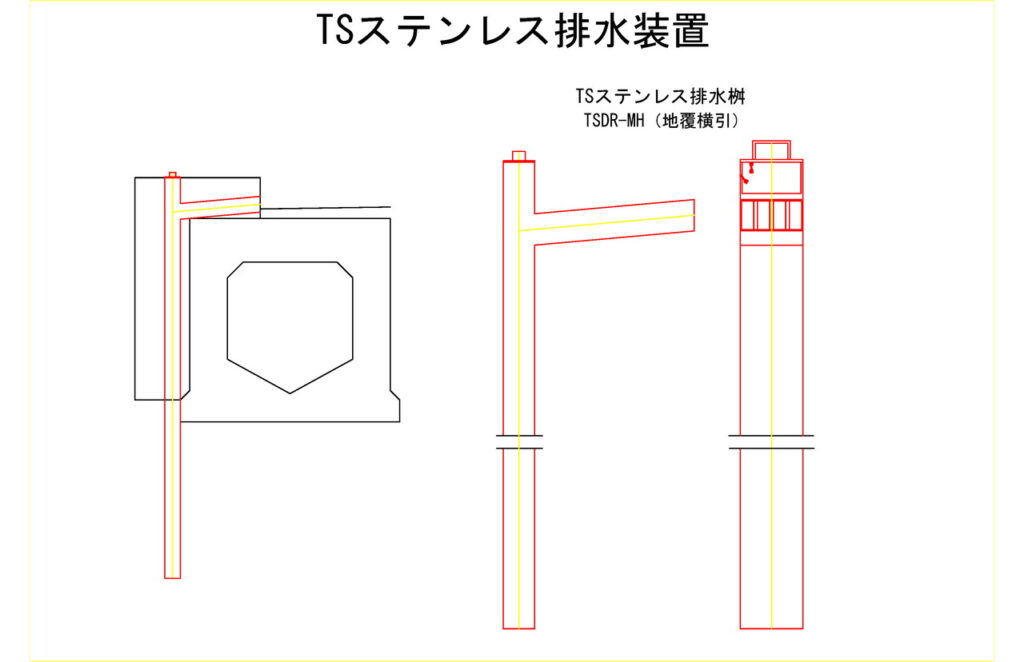

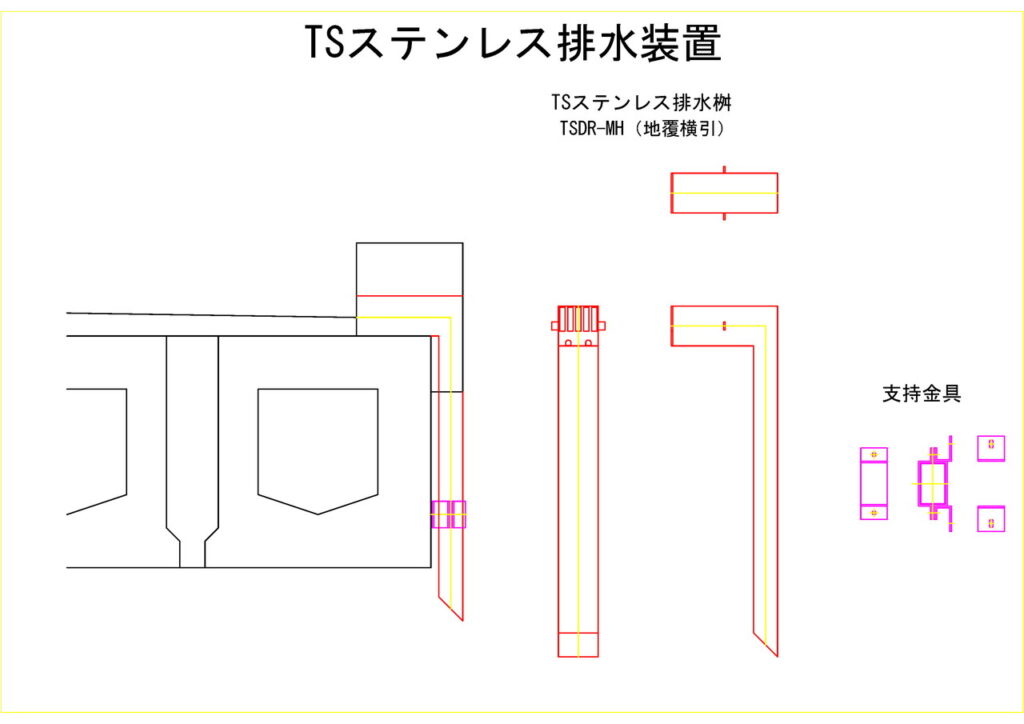

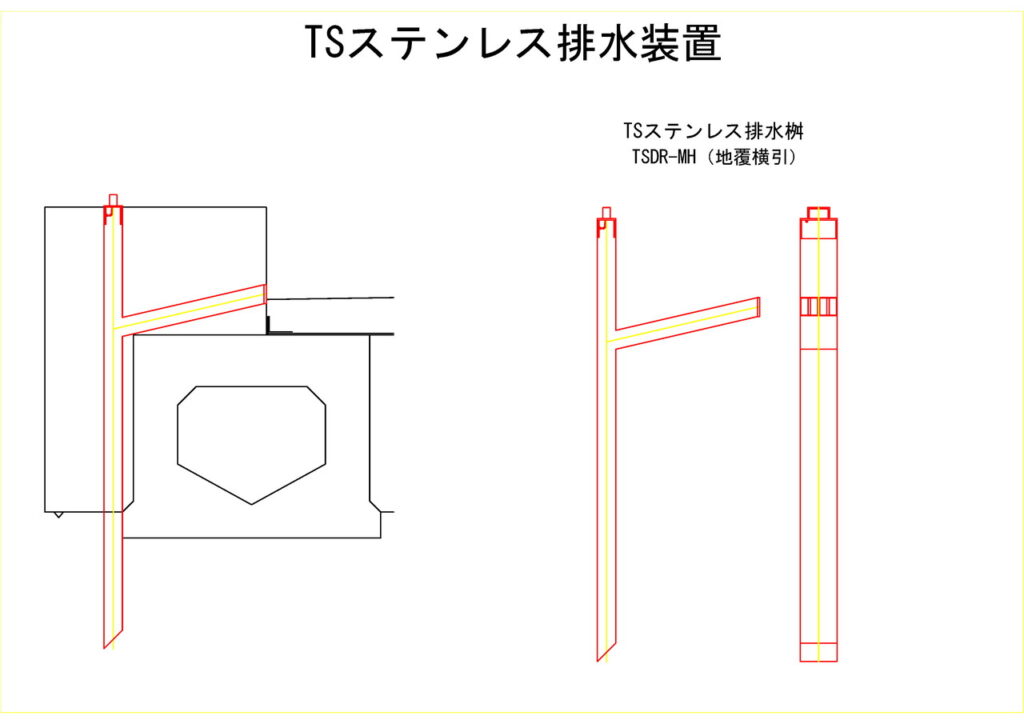

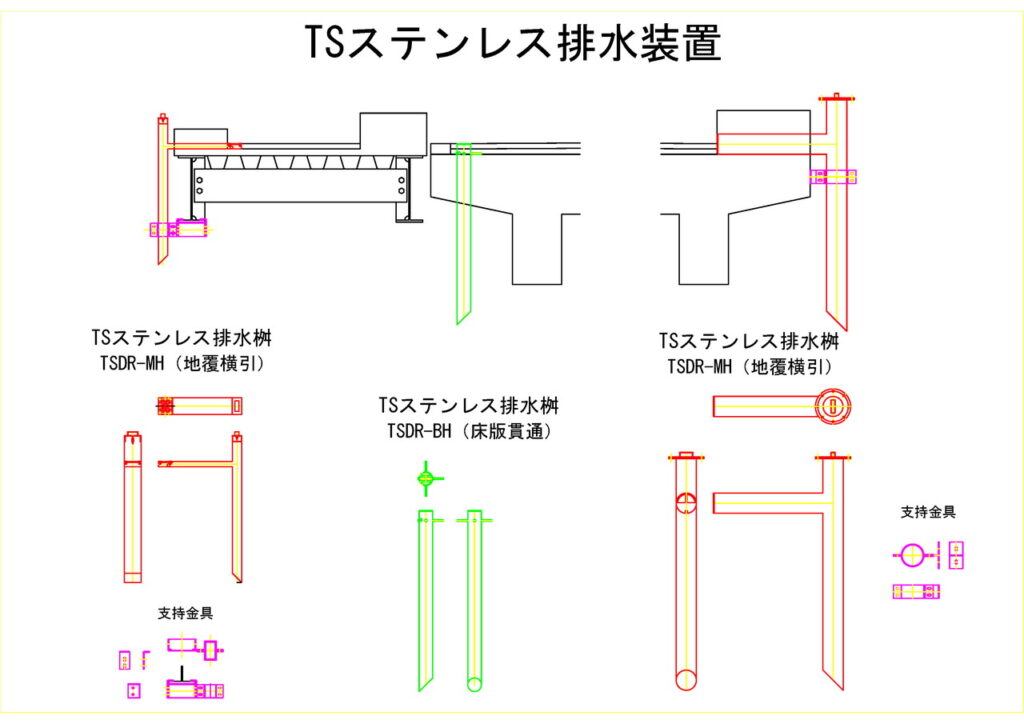

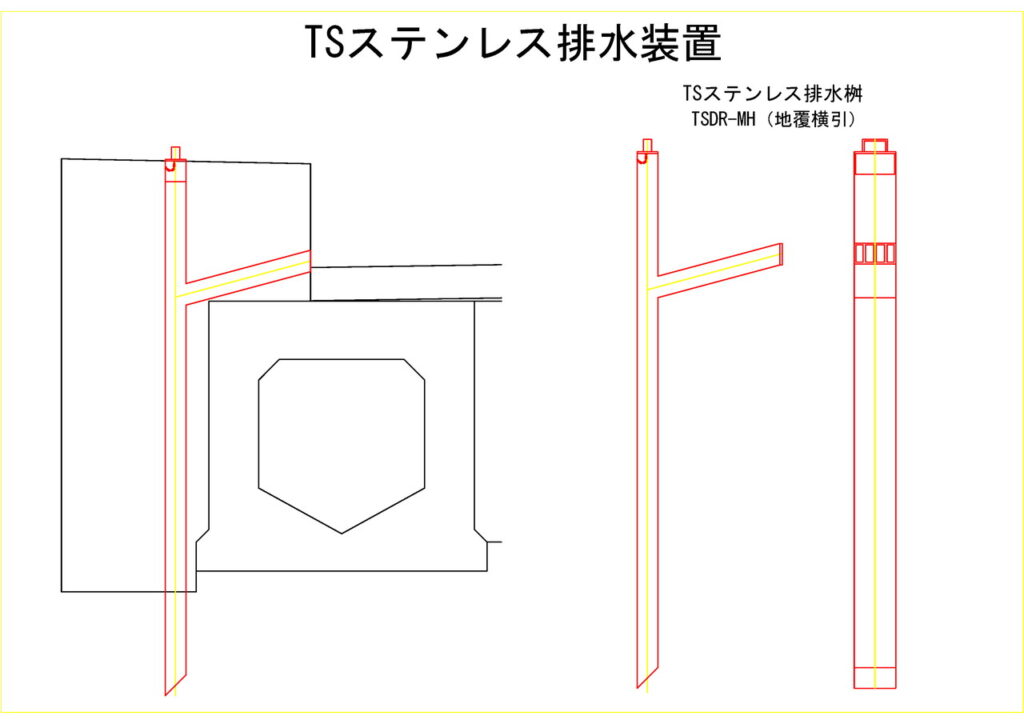

ホロー桁橋例

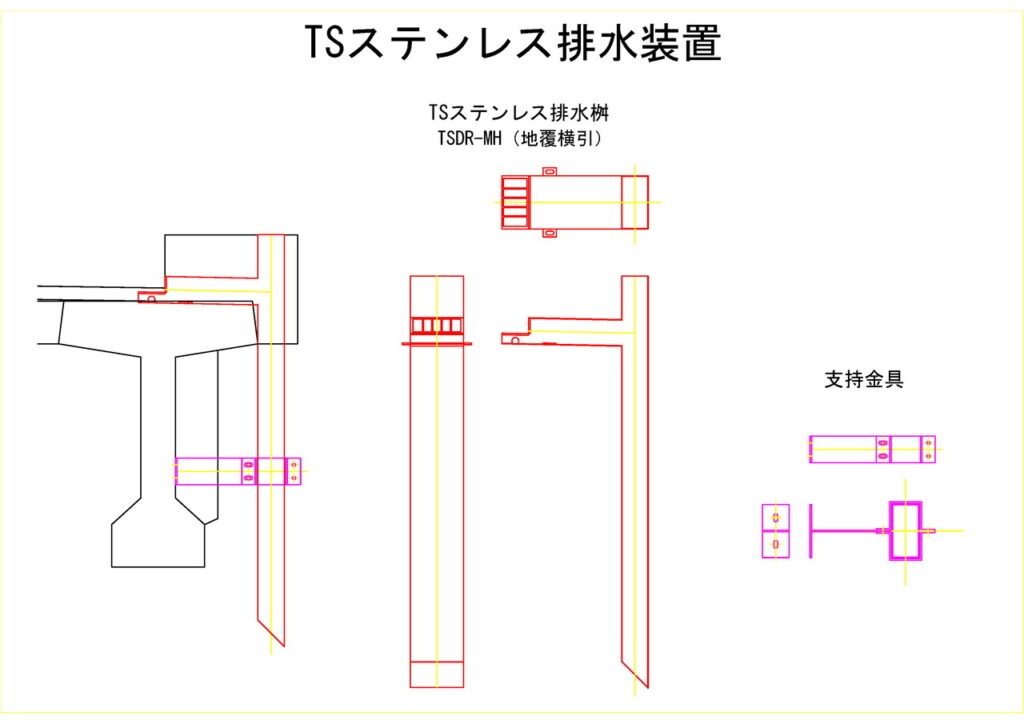

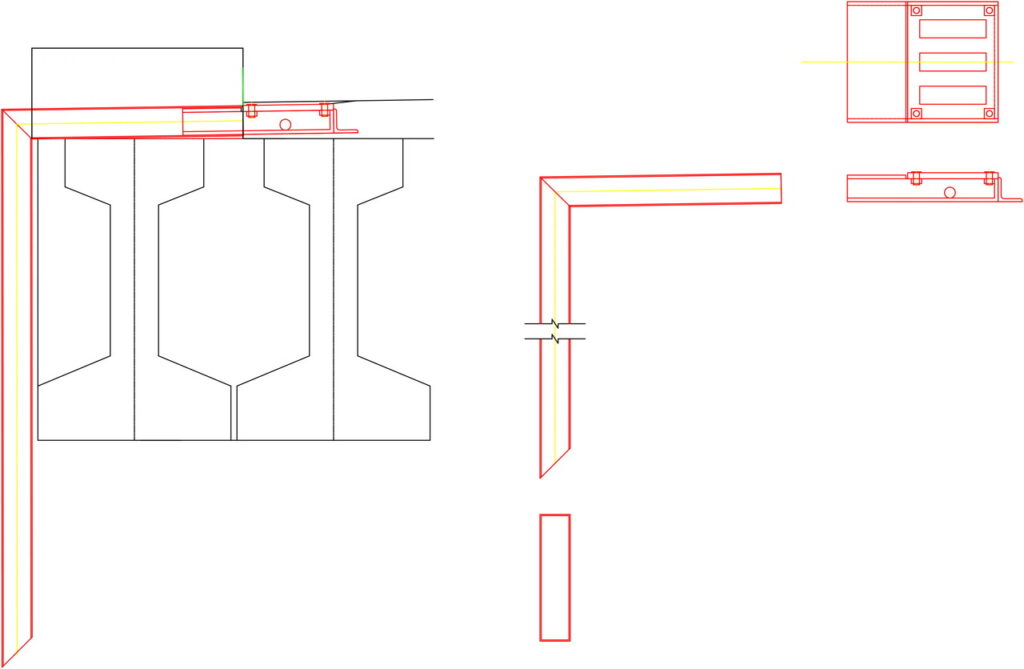

T桁橋例

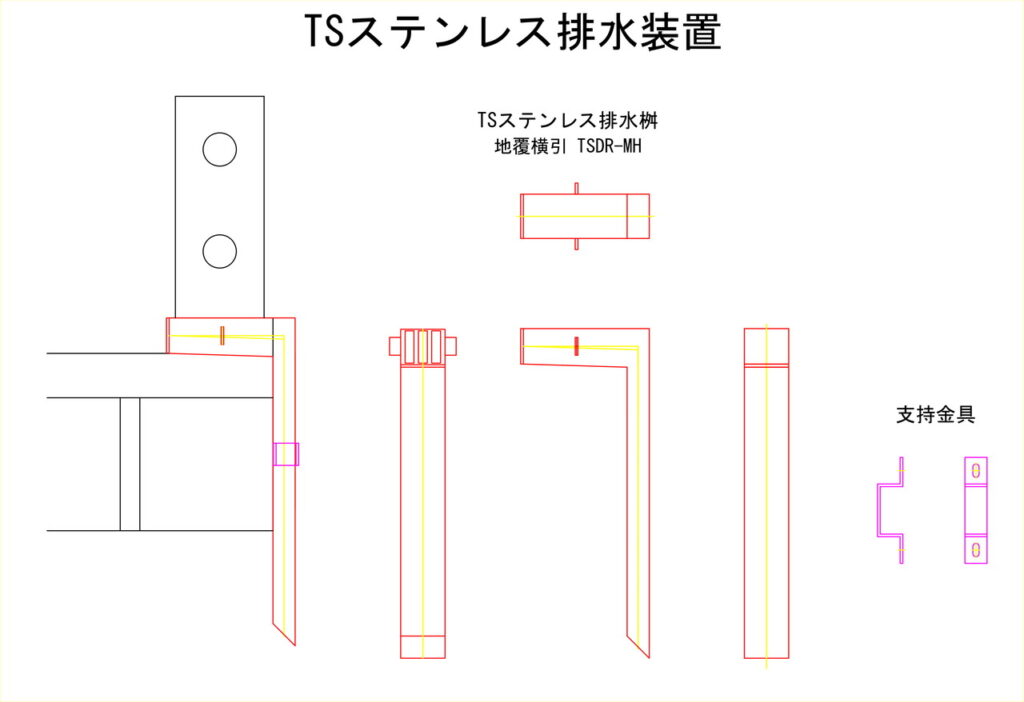

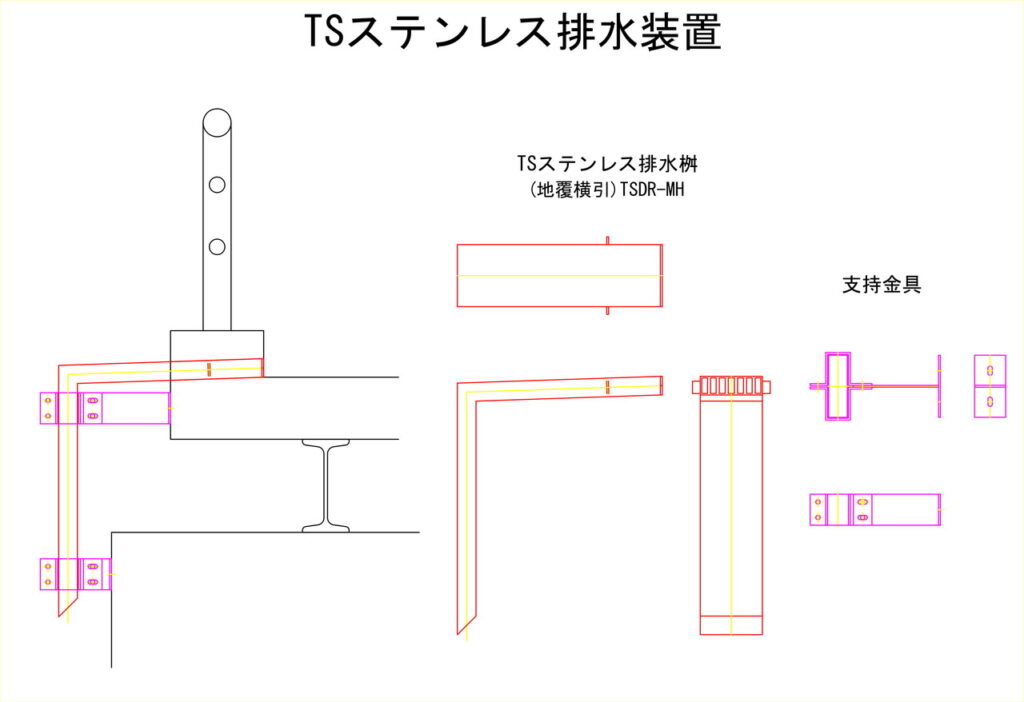

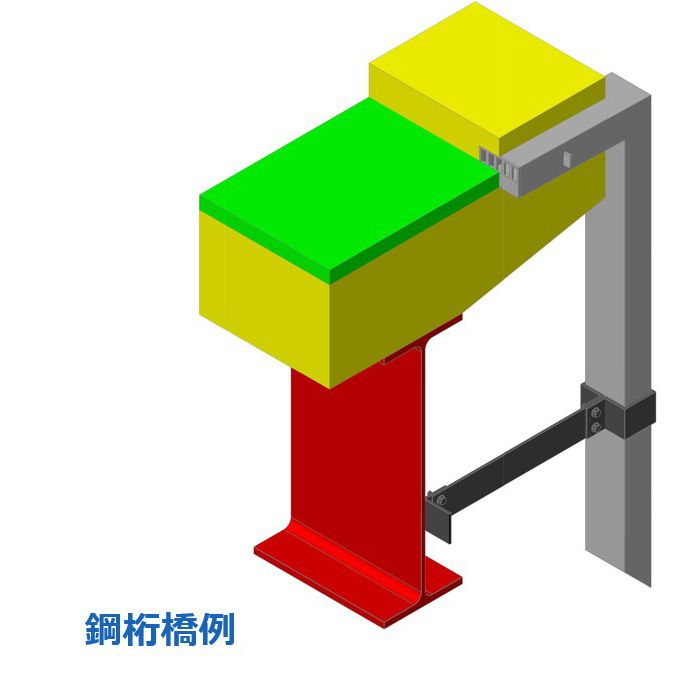

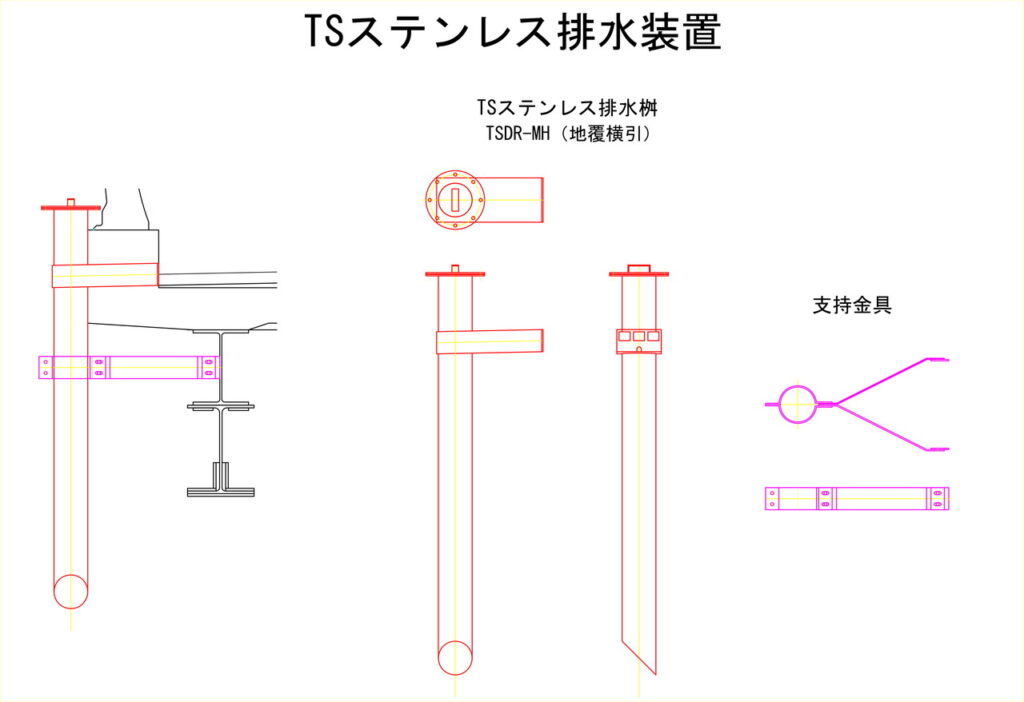

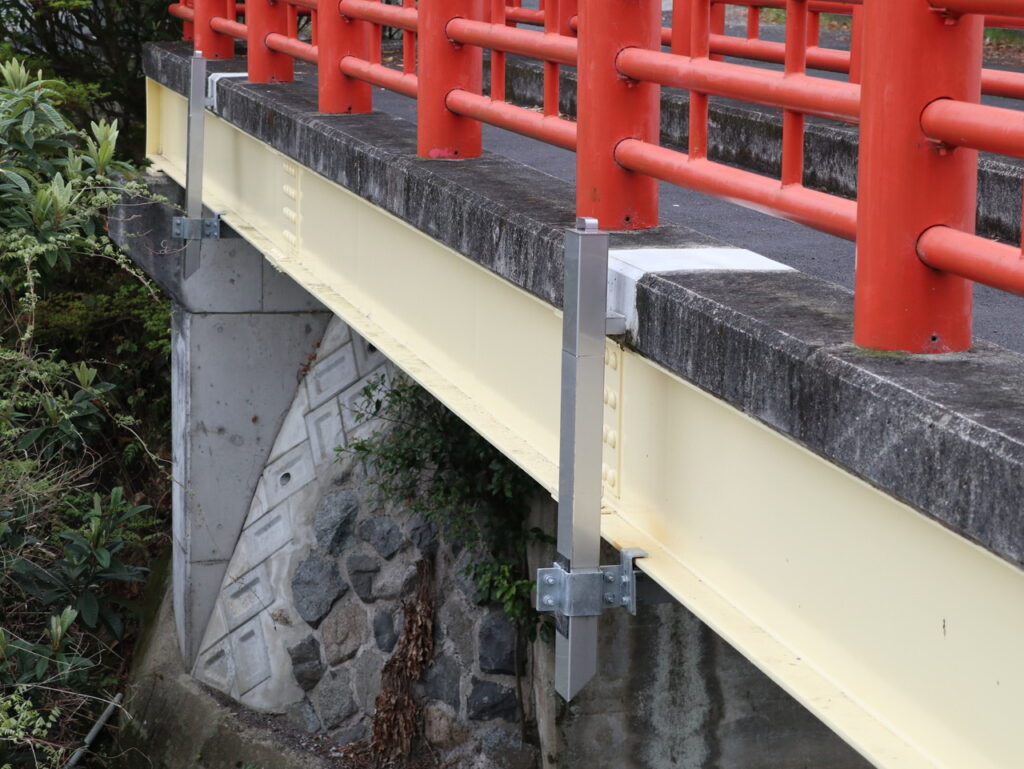

鋼桁橋例

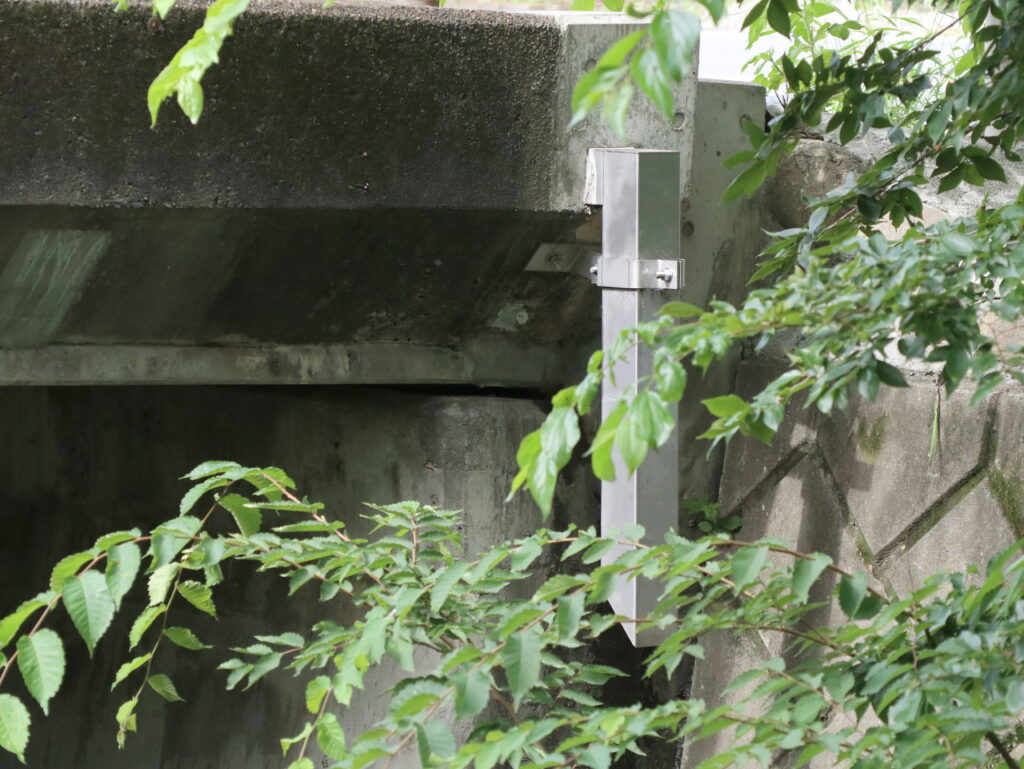

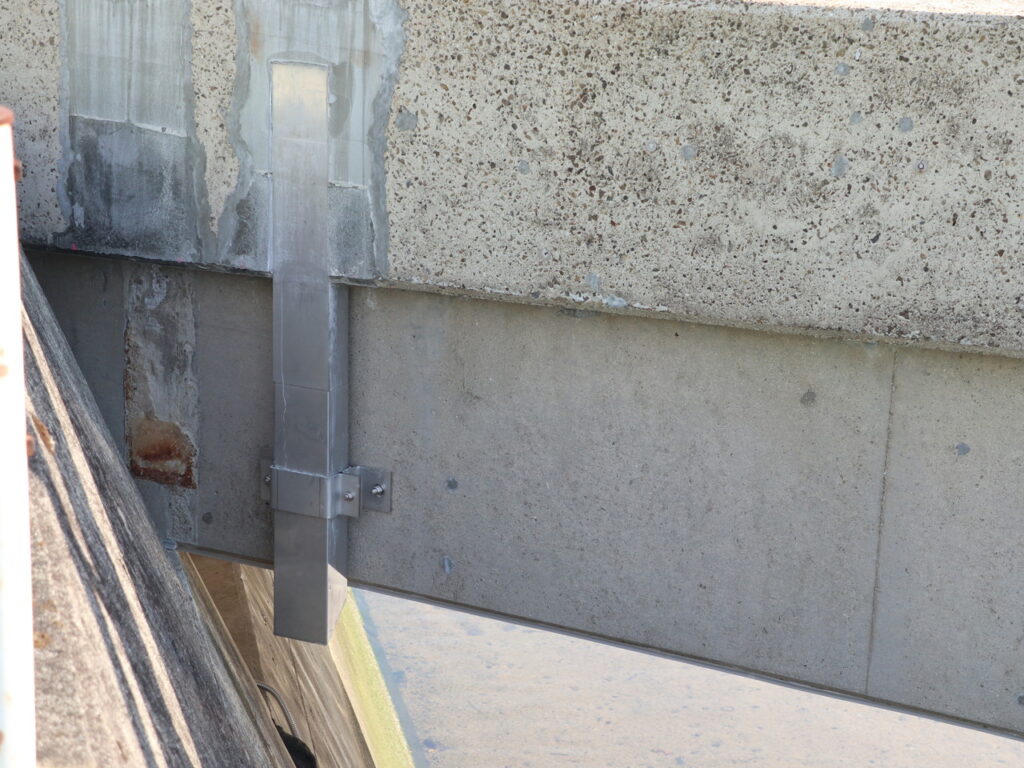

ホロー桁（地覆斫り）①
上記例の現場写真 長野県 須坂市
フリーキーワード：内山橋
ホロー桁（地覆打ち替え）
上記例の現場写真 長野県 信濃町
フリーキーワード：石橋1号橋
T桁（地覆打ち替え）
上記例の現場写真 長野県 箕輪町
フリーキーワード：明神橋

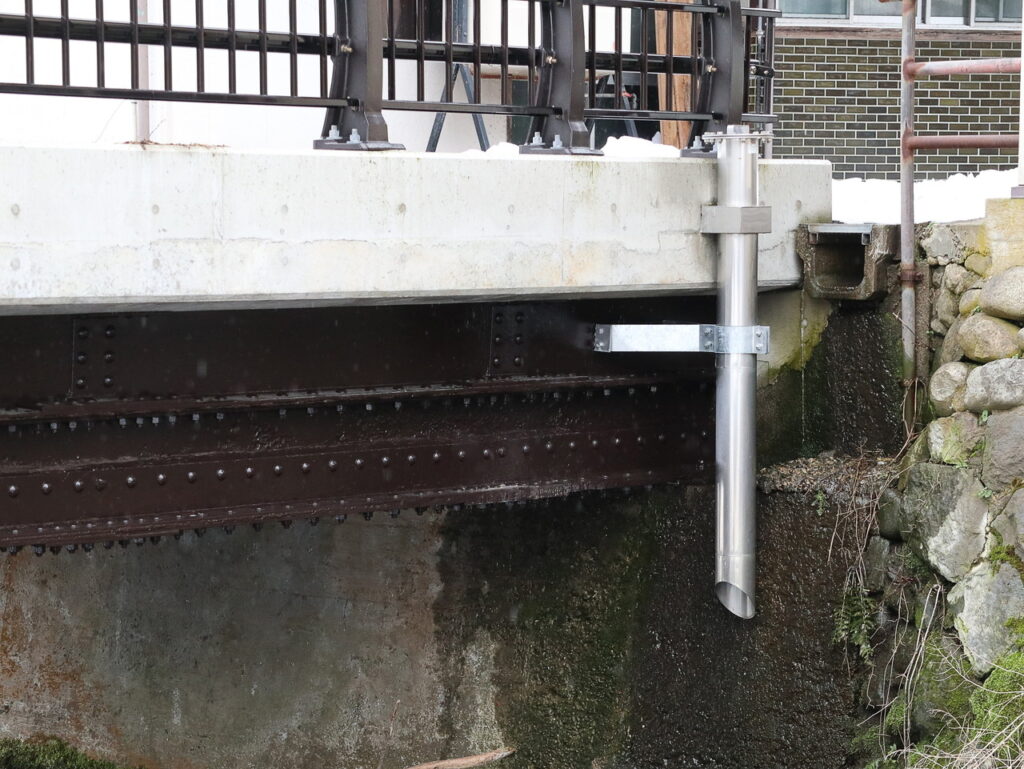

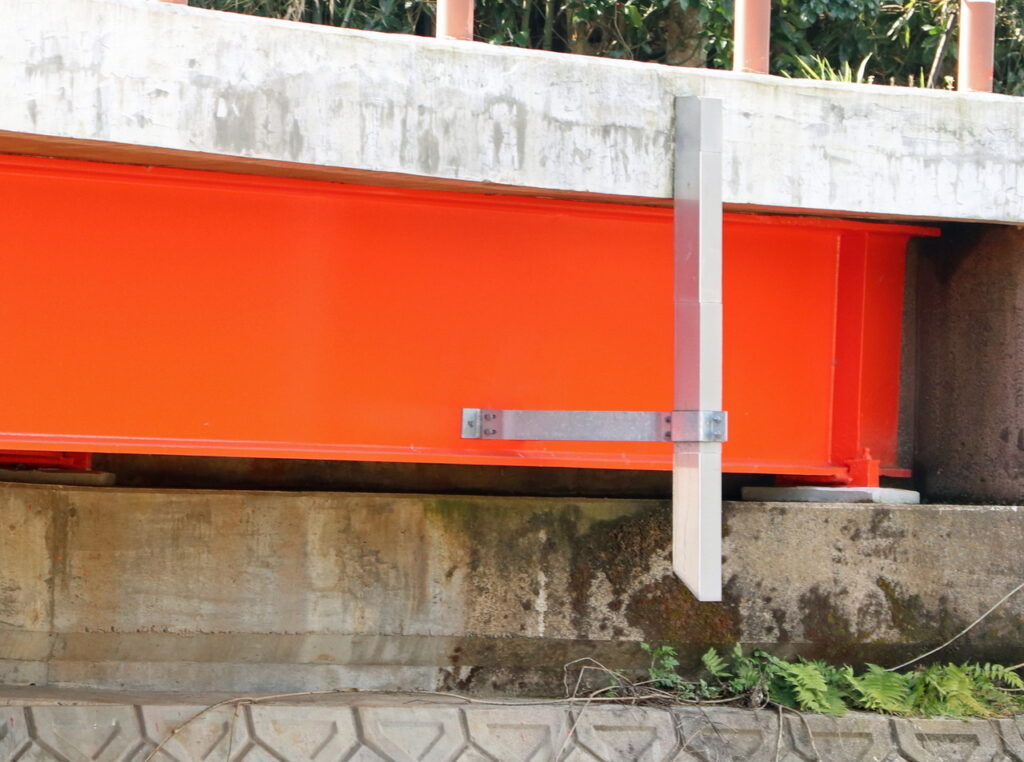

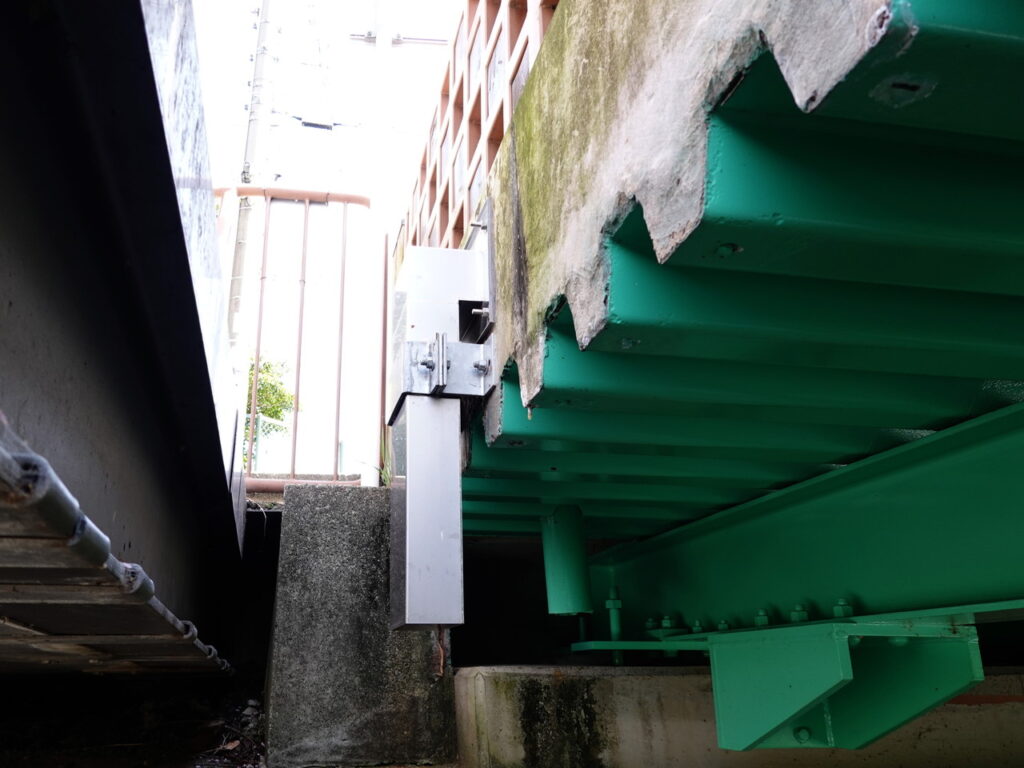

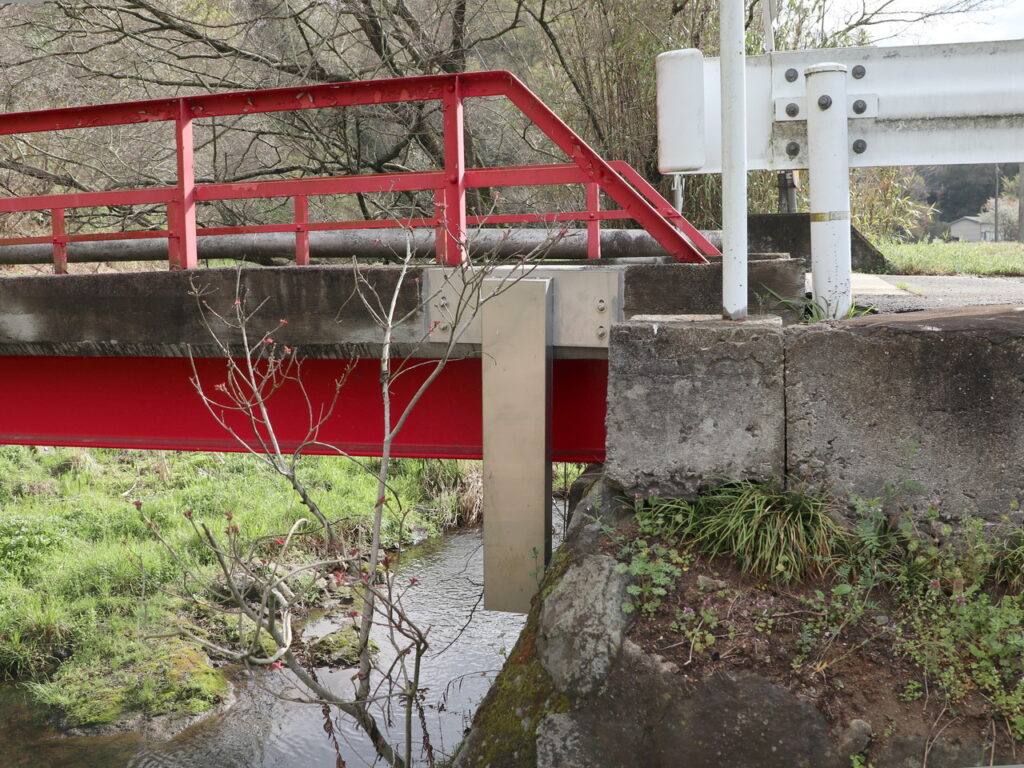

鋼桁（地覆斫り）①
上記例の現場写真 鳥取県 倉吉市
フリーキーワード：陰橋

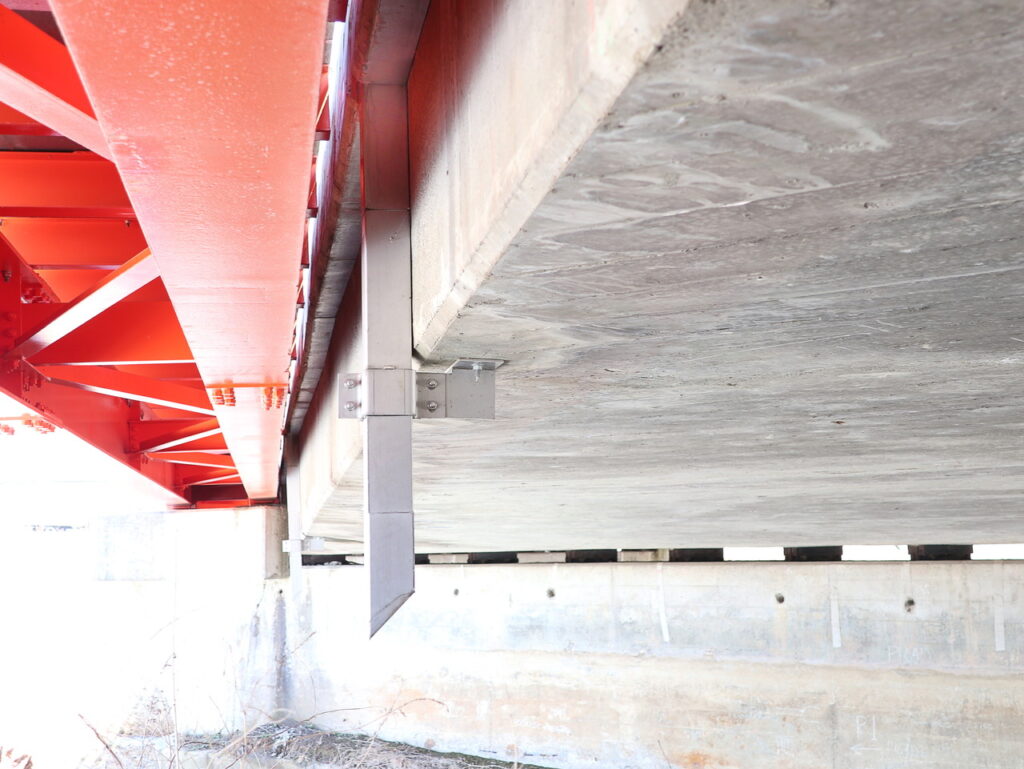

ホロー桁（地覆斫り）②
上記例の現場写真 愛知県 碧南市
フリーキーワード：明石橋
ホロー桁（新設・架替）
上記例の現場写真 富山県 富山市
フリーキーワード：馬瀬口橋1号
T桁（地覆斫り）
上記例の現場写真 長野県 駒ケ根市
フリーキーワード：吉瀬橋
鋼桁（地覆斫り）②
上記例の現場写真 大阪府 和泉市
フリーキーワード：惣門橋

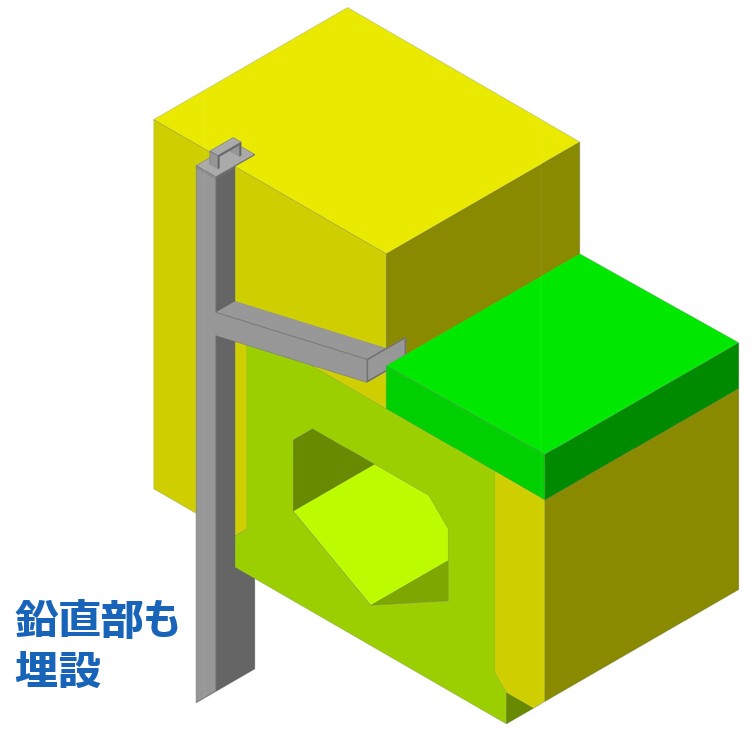

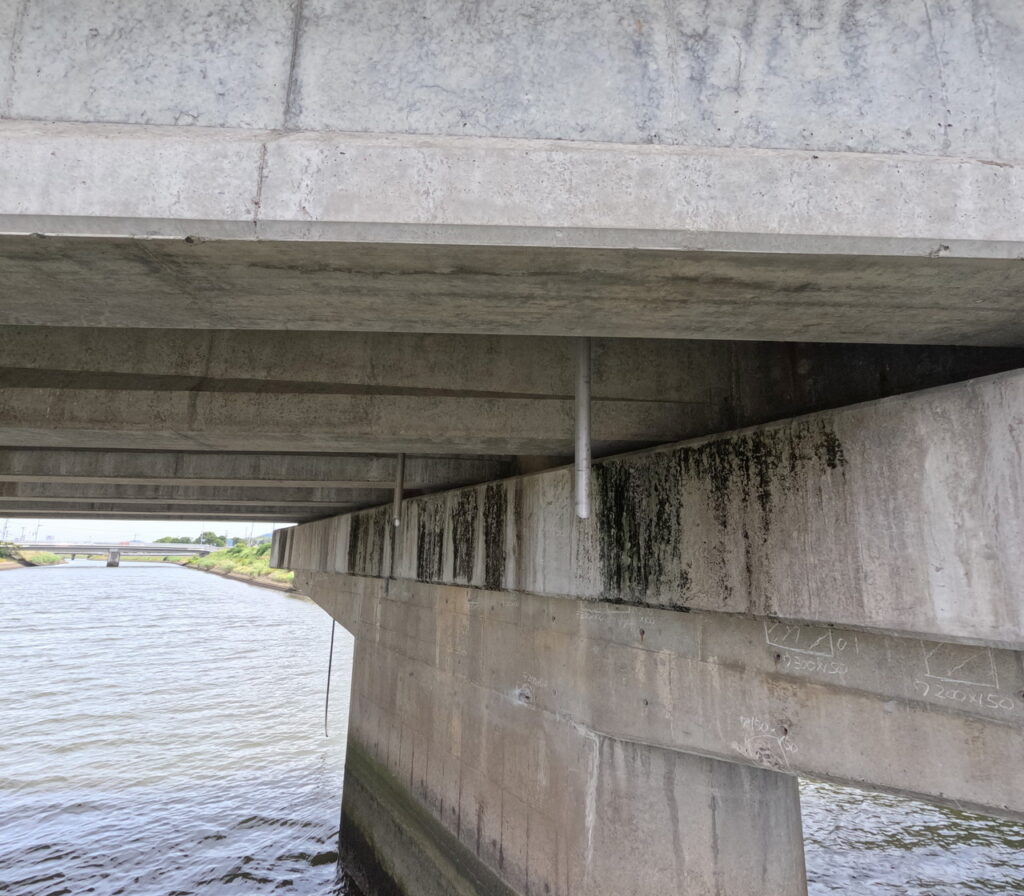

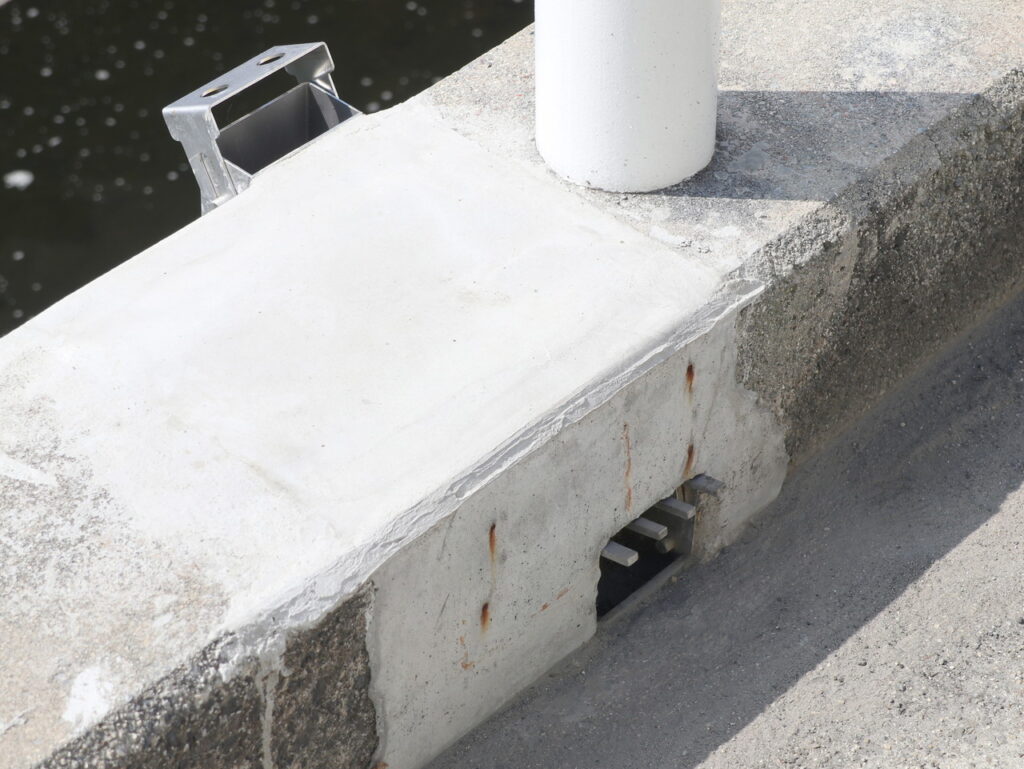

①-B1-4-2. 地覆横引き 鉛直管含め地覆内埋設設置例
「鉛直管含め地覆内埋設設置」の事例
→ Click
新設橋に多いパターンとなります。
ホロー桁（新設）①
上記例の現場写真 埼玉県 東秩父村
フリーキーワード：下河原橋
ホロー桁（新設）②
上記例の現場写真 長野県 長野建設事務所
フリーキーワード：駒沢連絡橋
ホロー桁（新設）③
上記例の現場写真 群馬県 高崎市
フリーキーワード：若田の丘歩道橋
RC床版（地覆斫り）①
上記例の現場写真 福井県 小浜市
フリーキーワード：和多田橋
T桁（地覆斫り）※鉛直管天端は掃除蓋無し
上記例の現場写真 長野県 松本市
フリーキーワード：八竜橋

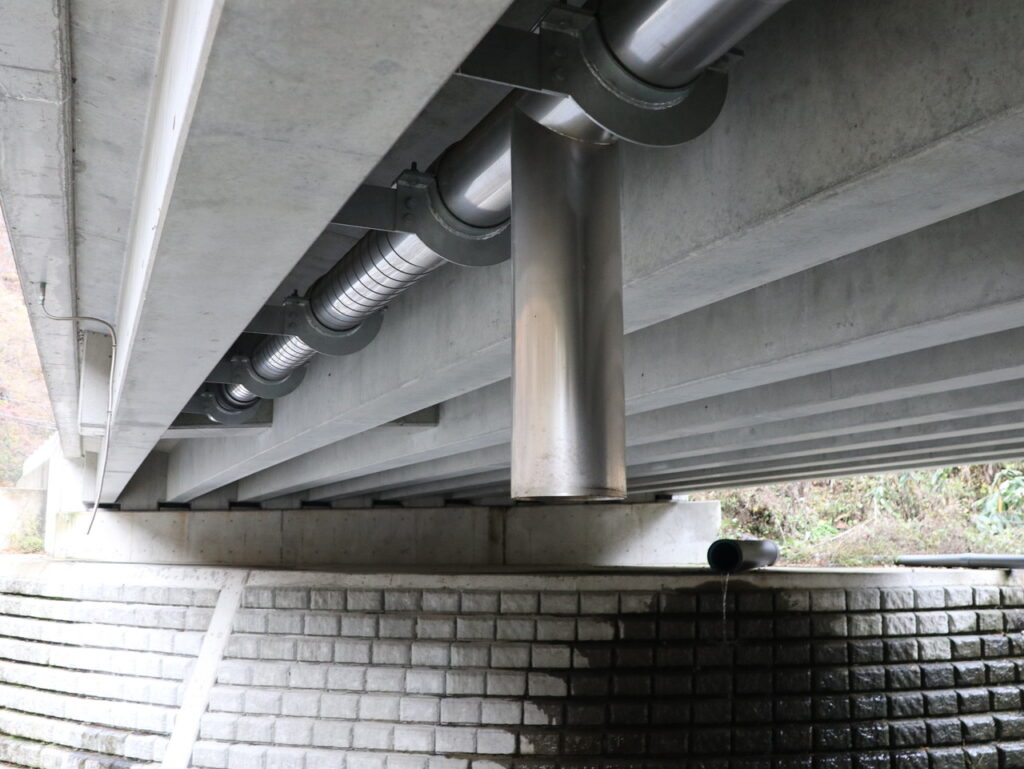

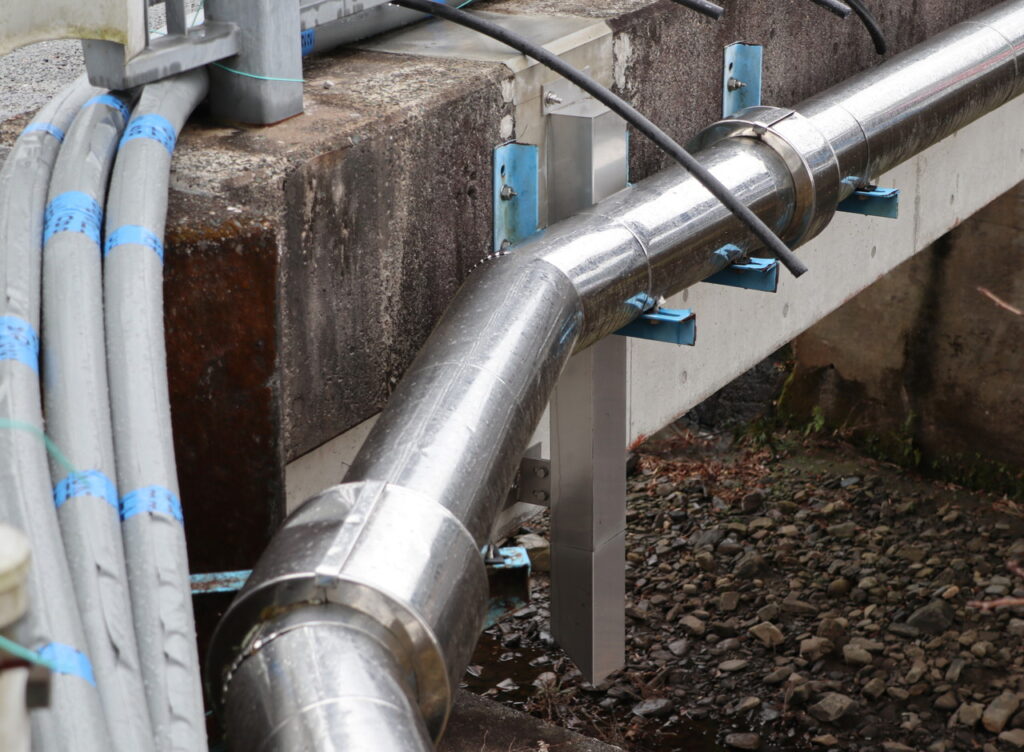

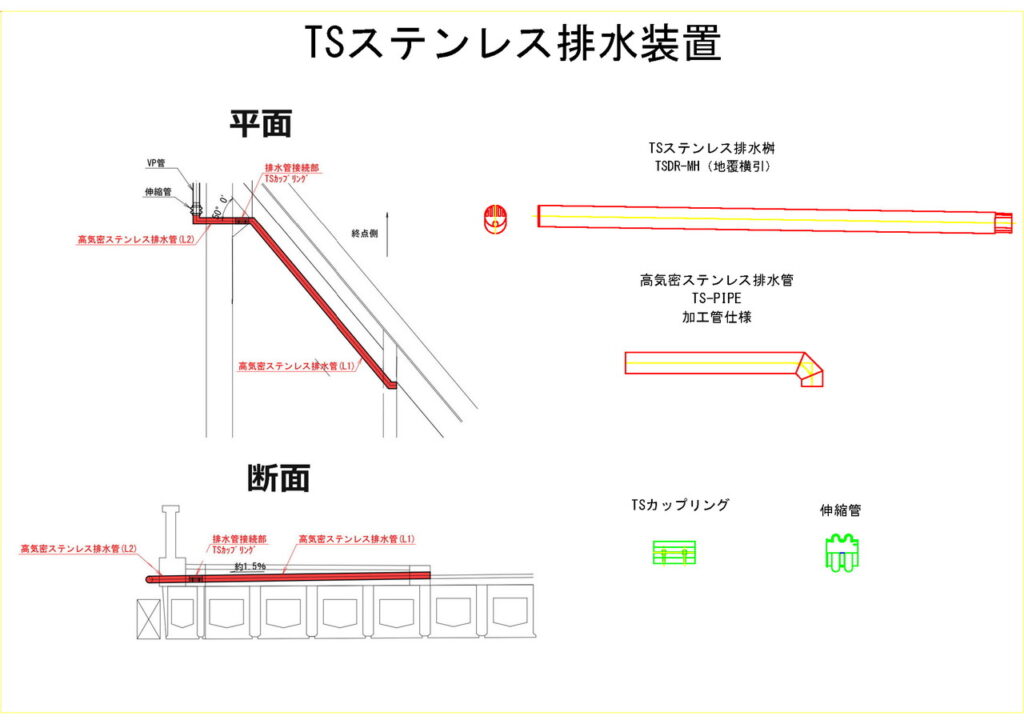

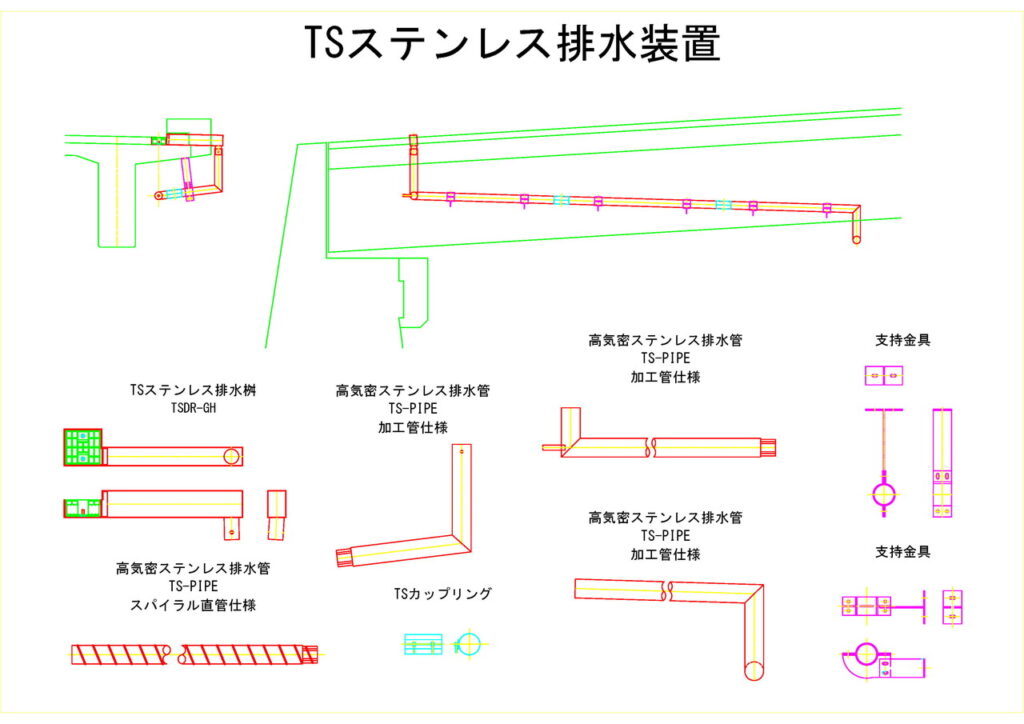

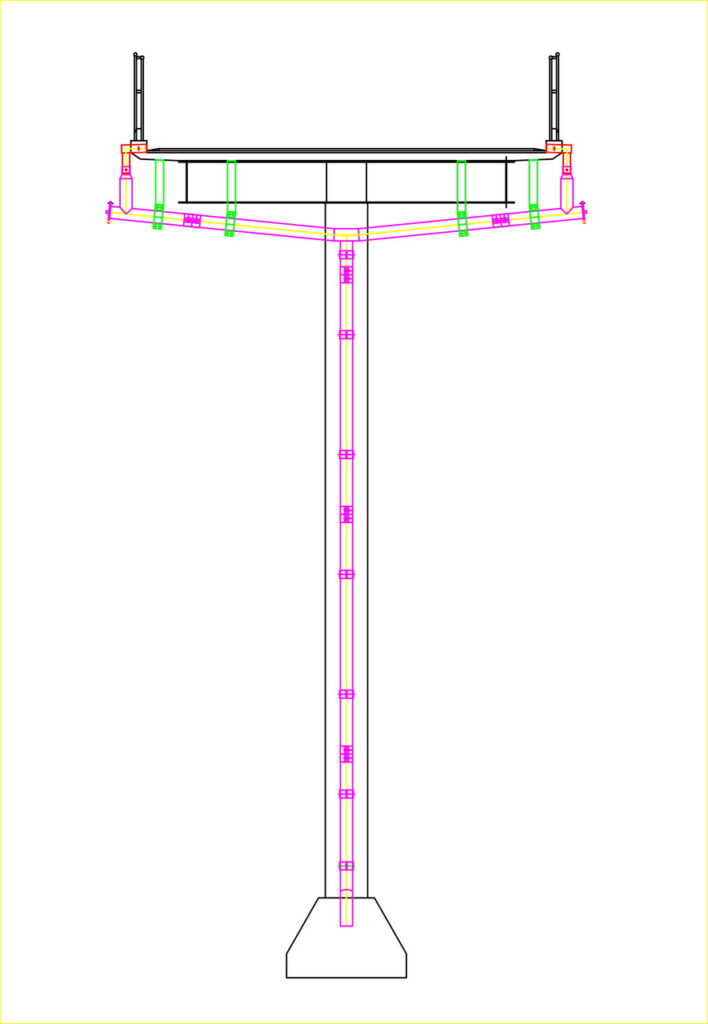

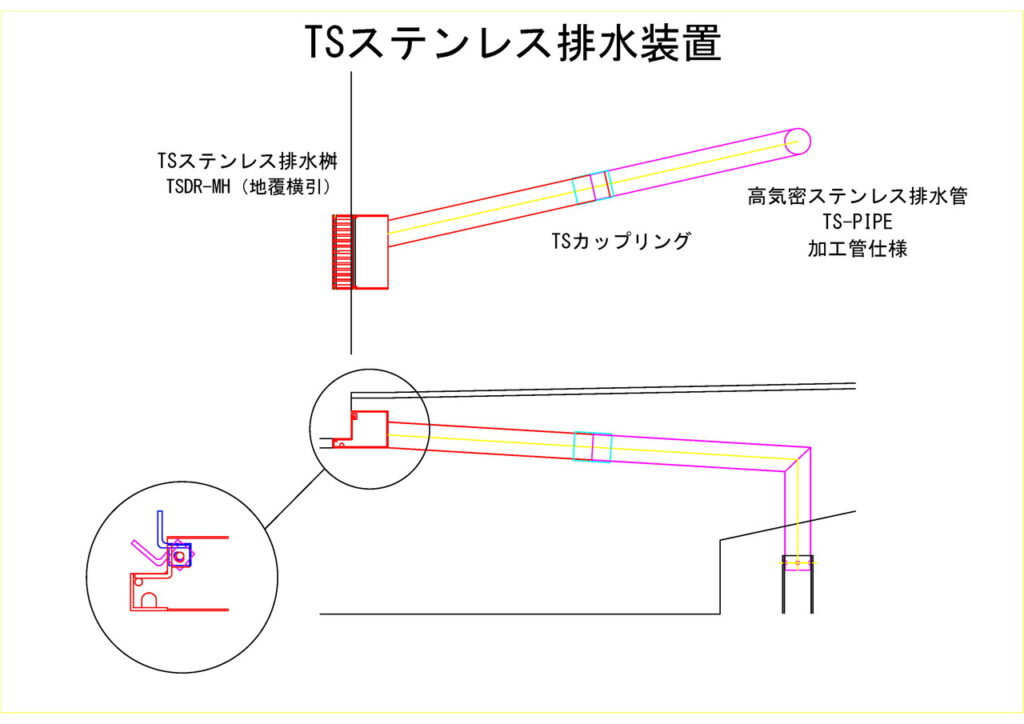

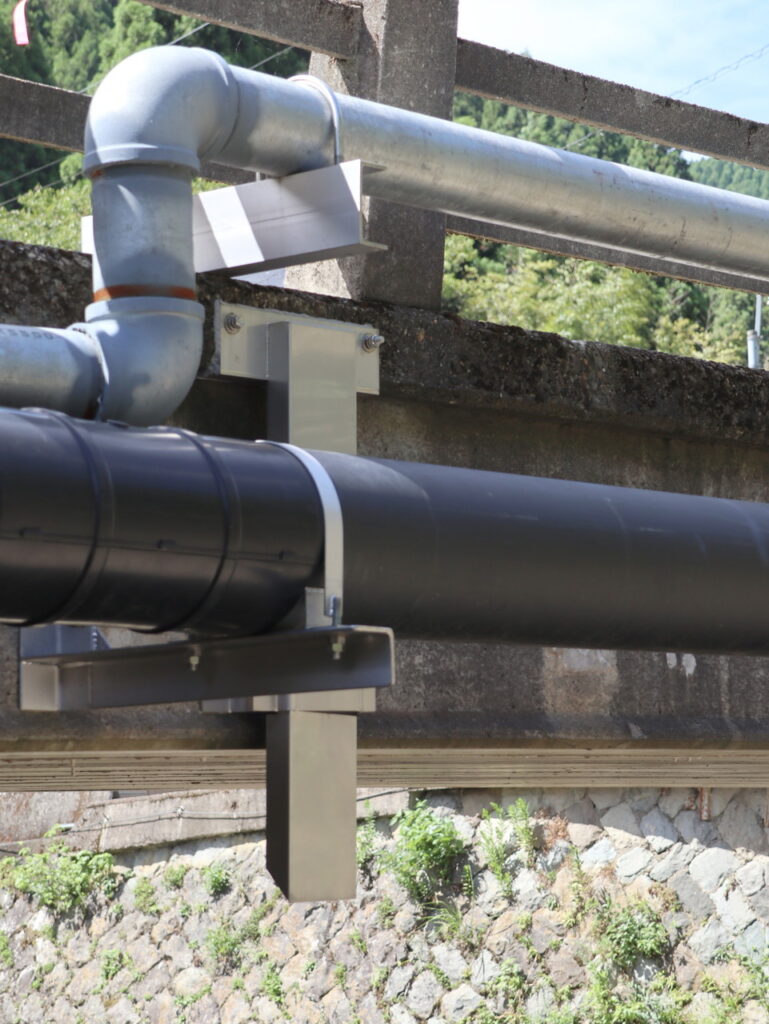

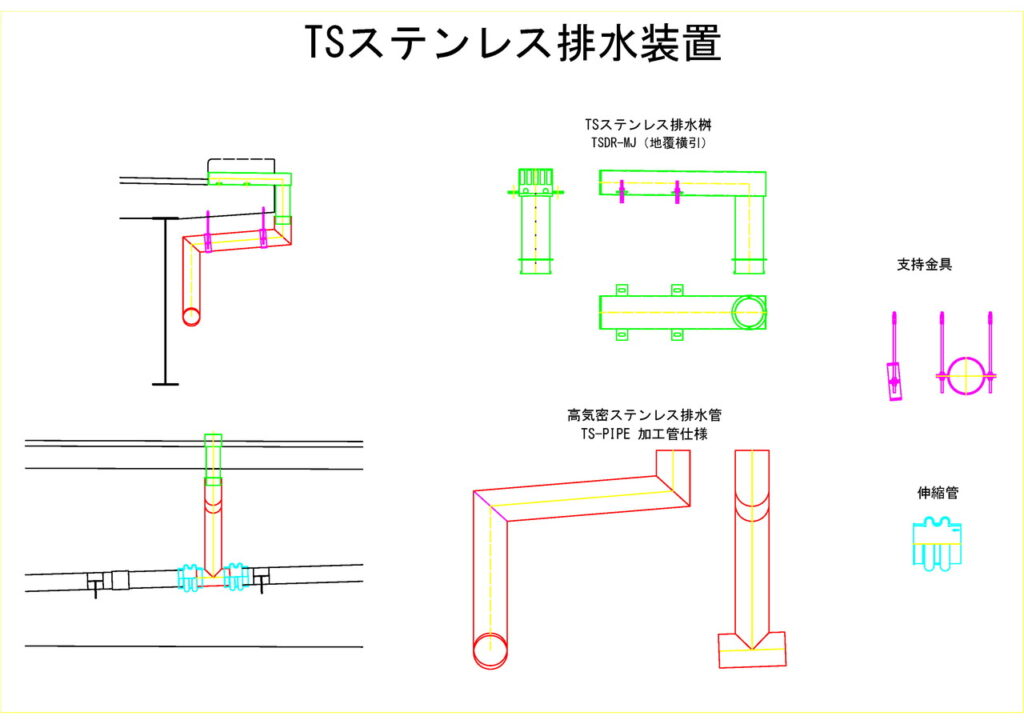

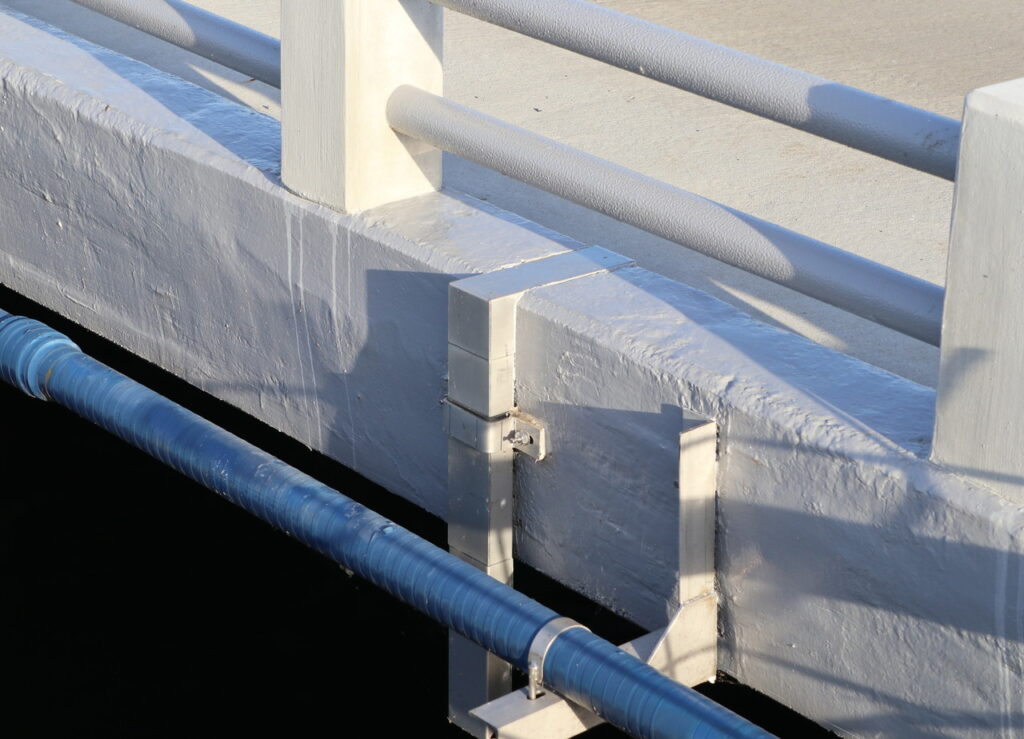

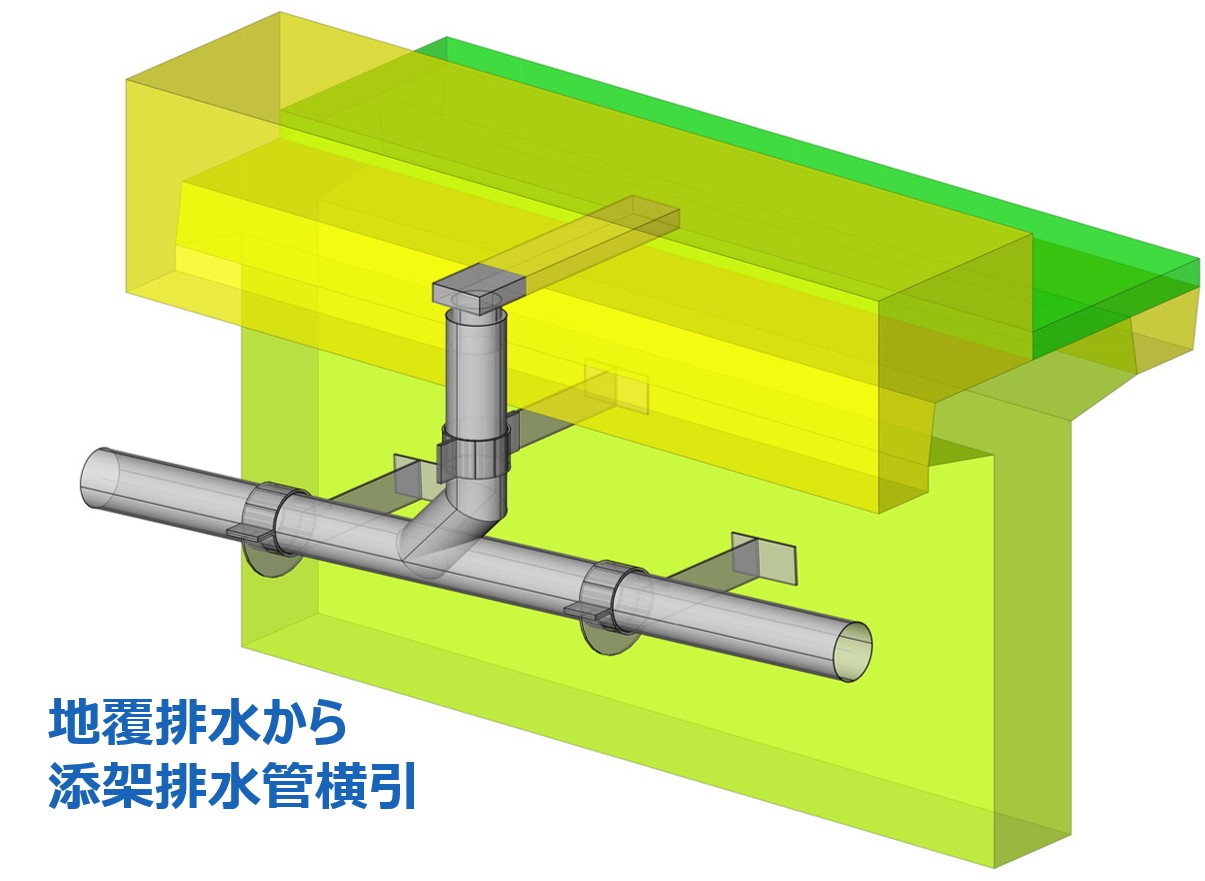

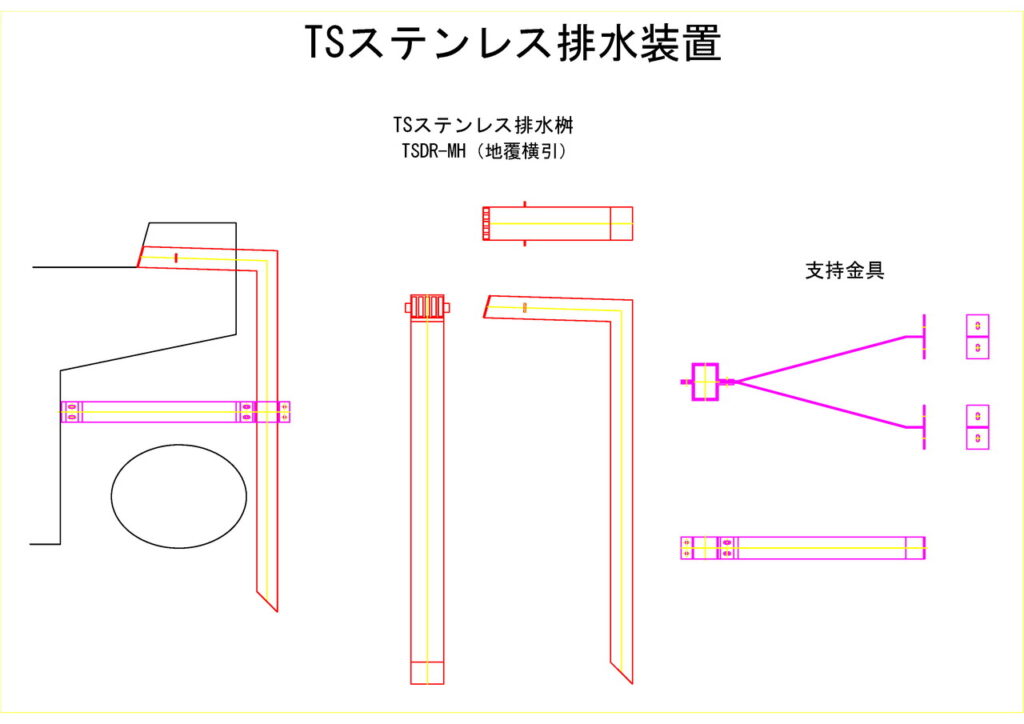

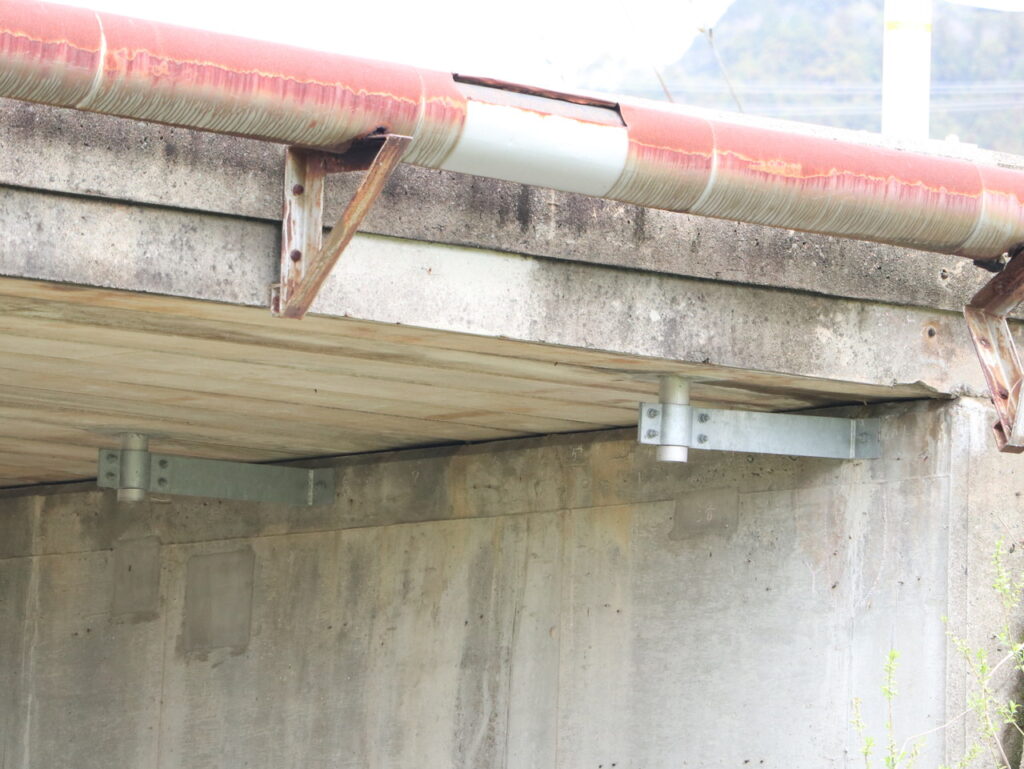

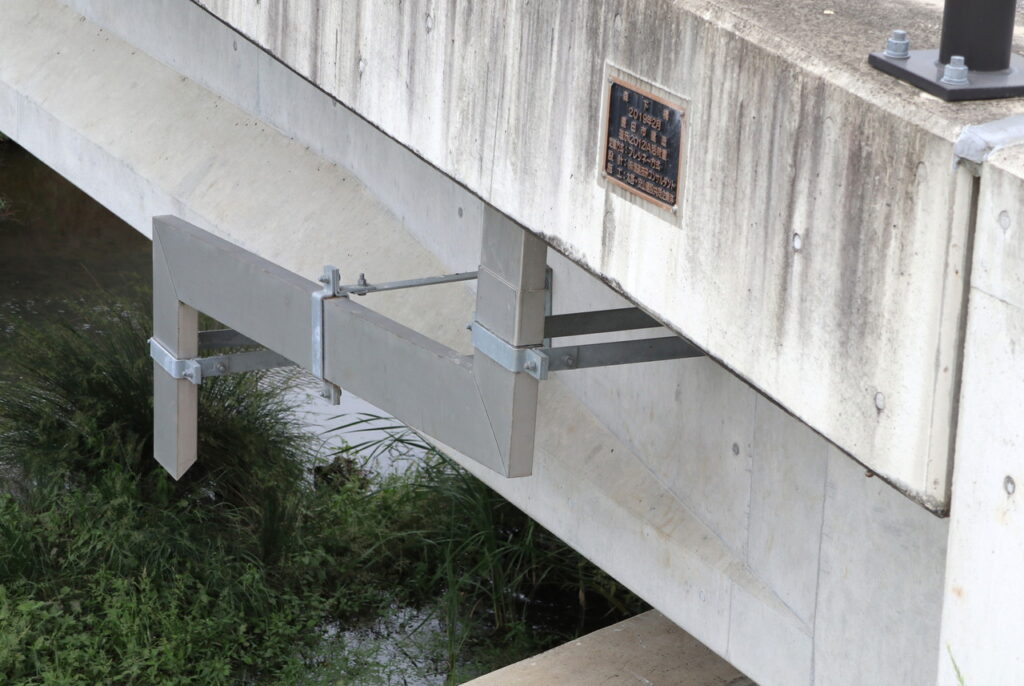

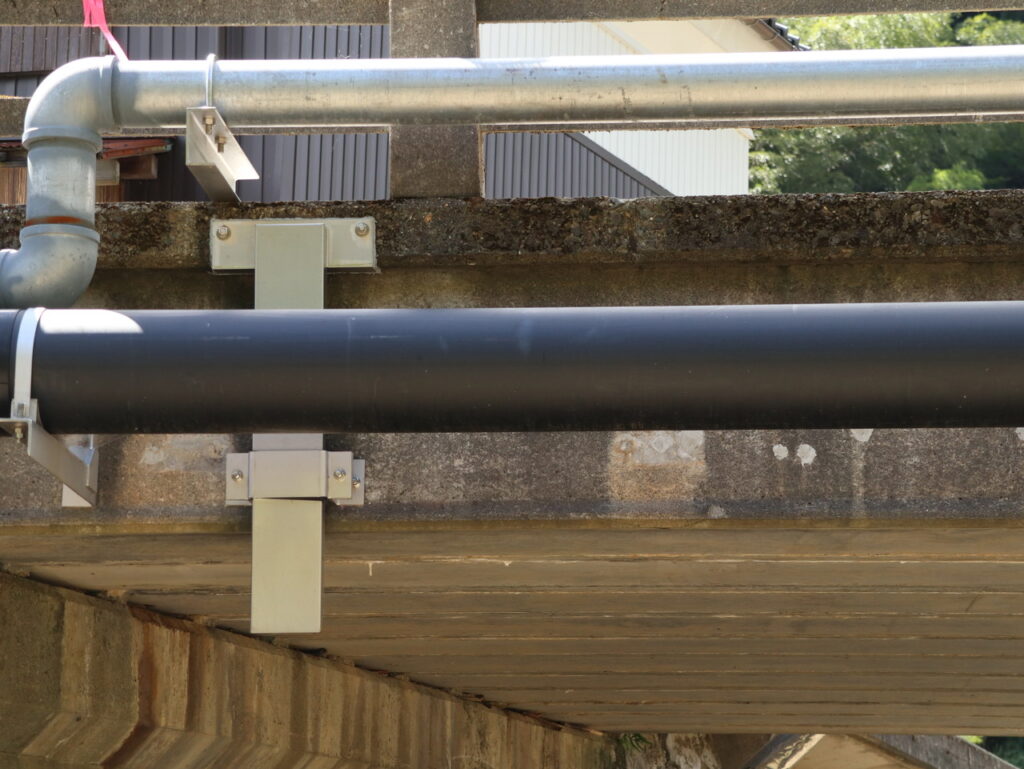

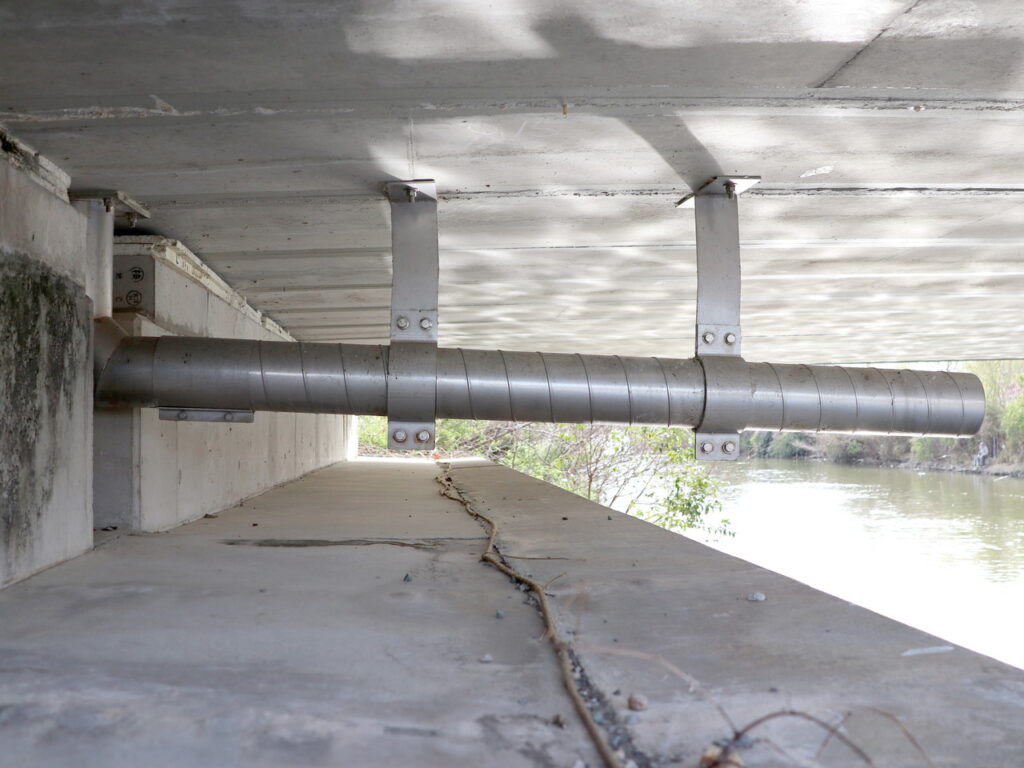

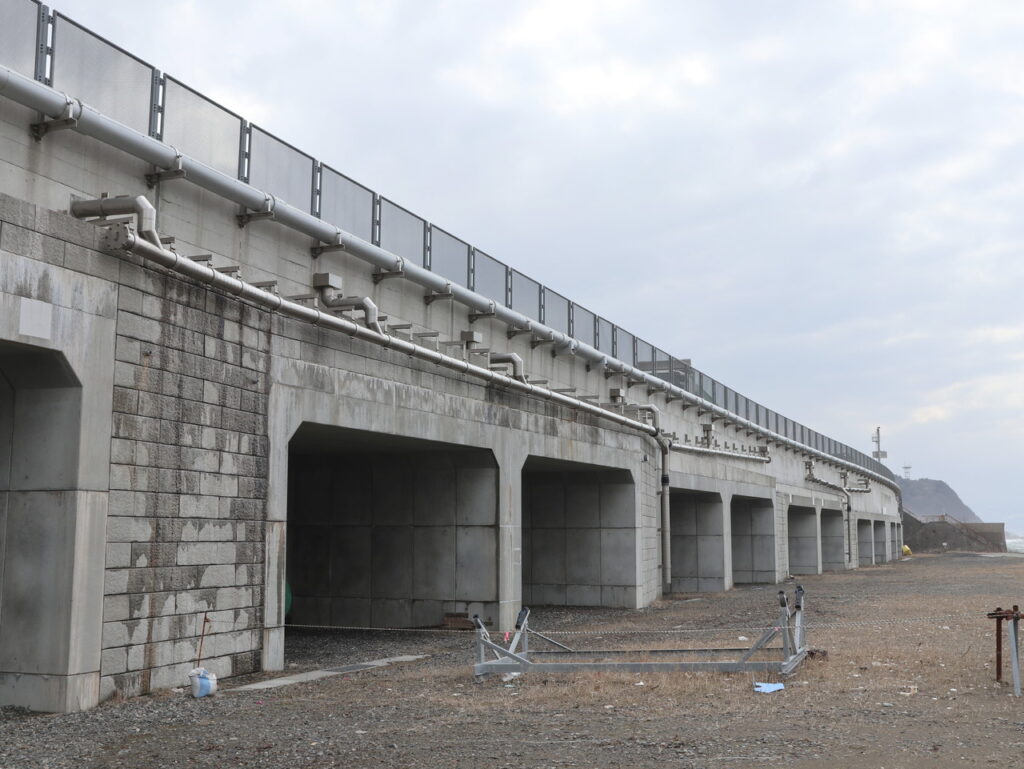

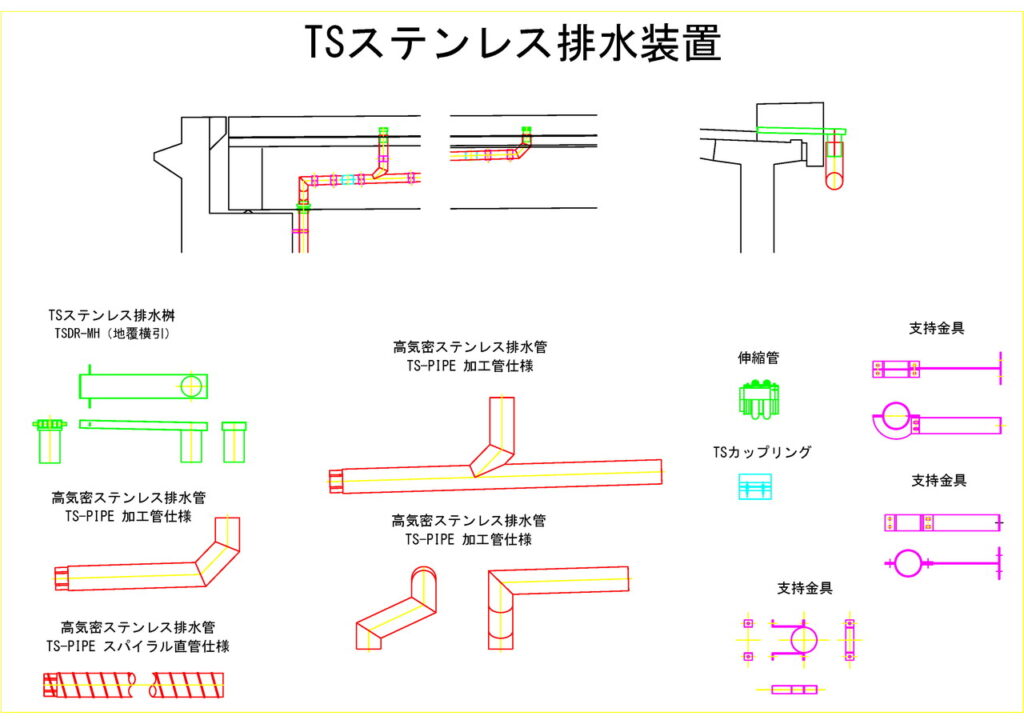

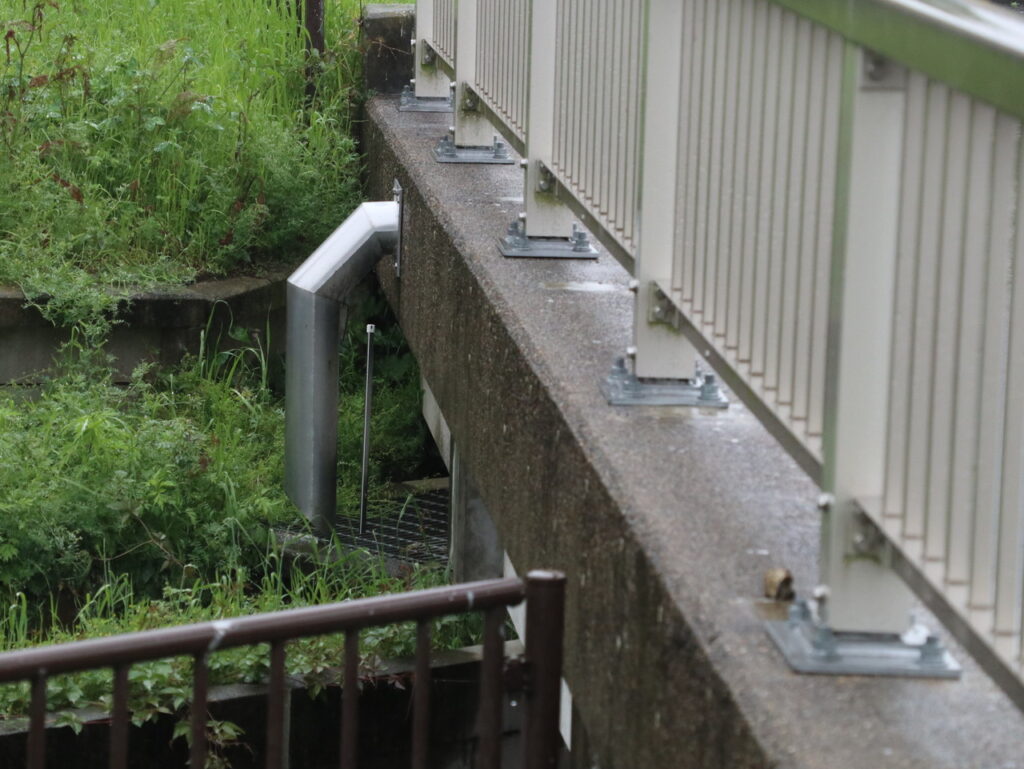

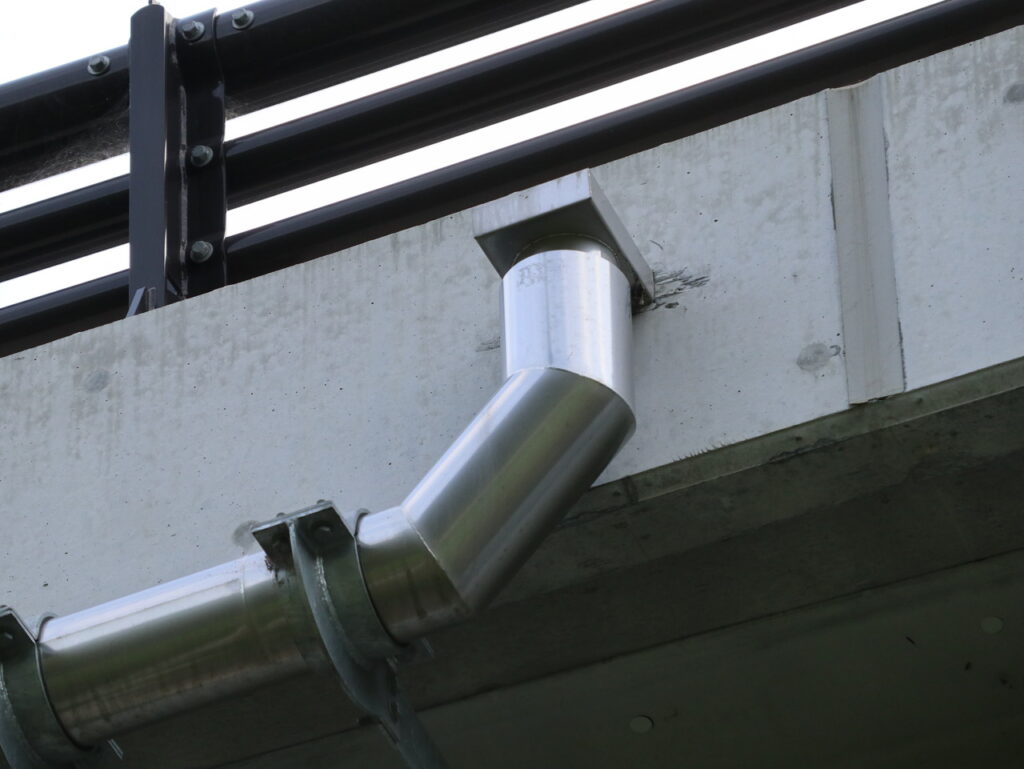

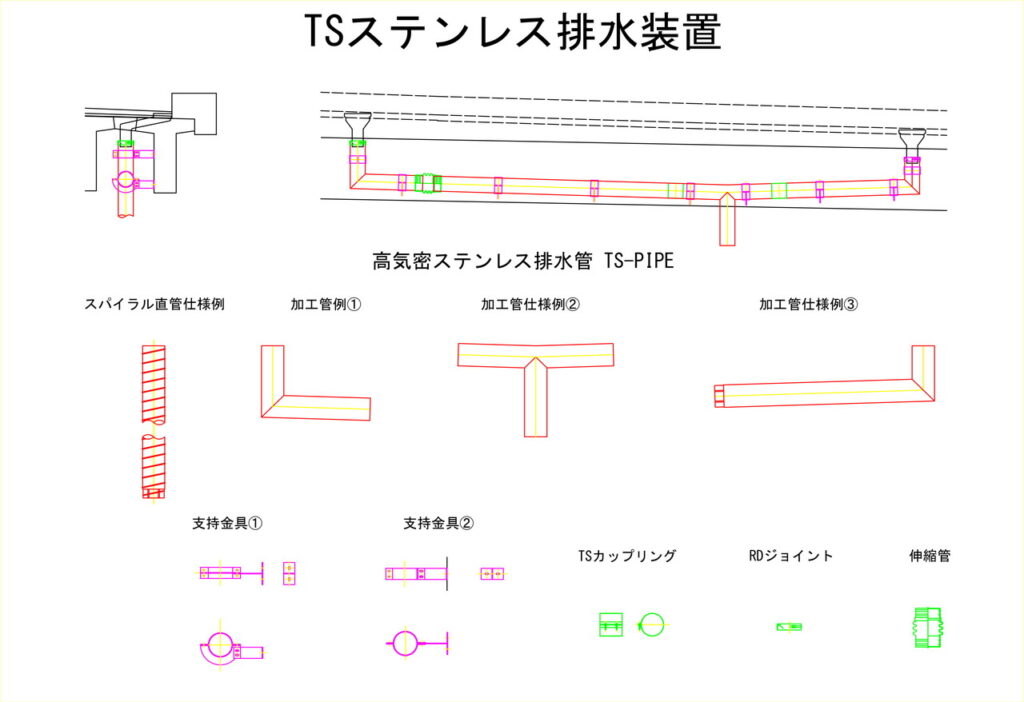

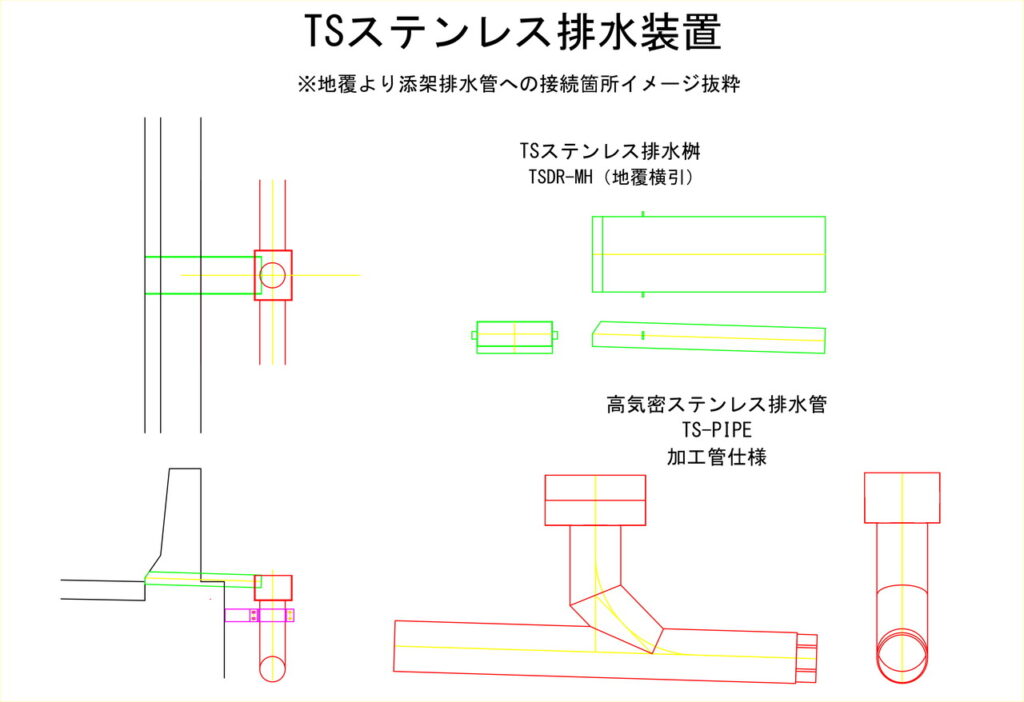

①-B1-4-3. 地覆横引き後 添架排水管を横引き設置例
「添架排水管を横引き設置」の事例
→ Click
豪雪等により排水管、金具の損傷が考えられる場所にはご注意ください。
特に添架横引き排水管は地覆等、張り出しの下へ設置するようにしてください。

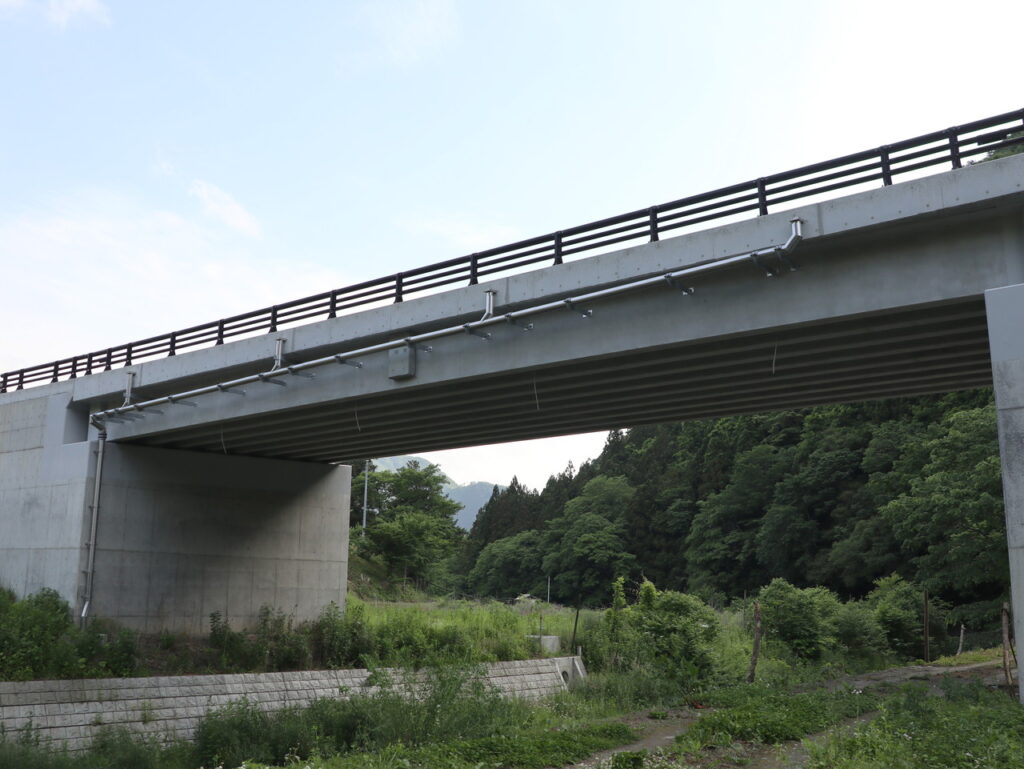

新設橋 設置例
上記例の現場写真 岩手県 県土整備部
フリーキーワード：新馬場野橋
補修 自動車道 設置例
上記例の現場写真 石川県 中能登土木総合事務所
フリーキーワード：上中山橋
カルバート部 設置例
上記例の現場写真 新潟県 北陸地方整備局 高田河川国道事務所
フリーキーワード：弁天大橋に繋がるカルバート部
カルバート部 設置例
上記例の現場写真 奈良県 近畿地方整備局 奈良国道事務所
フリーキーワード：堂之谷橋

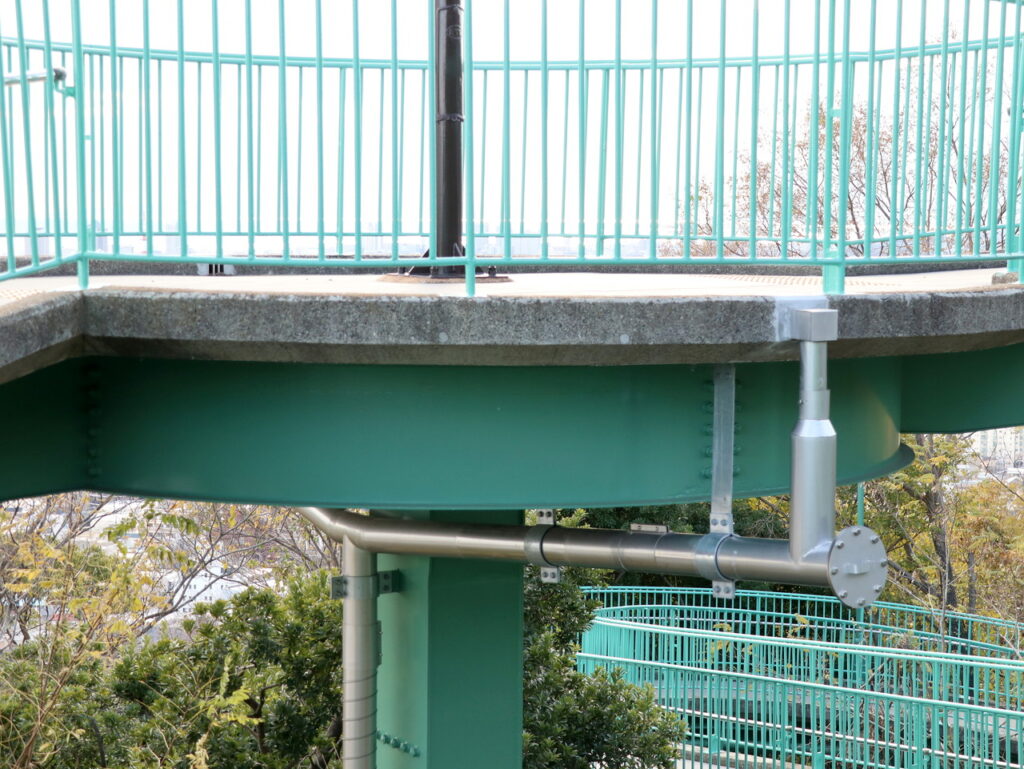

補修 歩道橋 設置例
上記例の現場写真 兵庫県 神戸市
フリーキーワード：諏訪山公園 ビーナスブリッジ

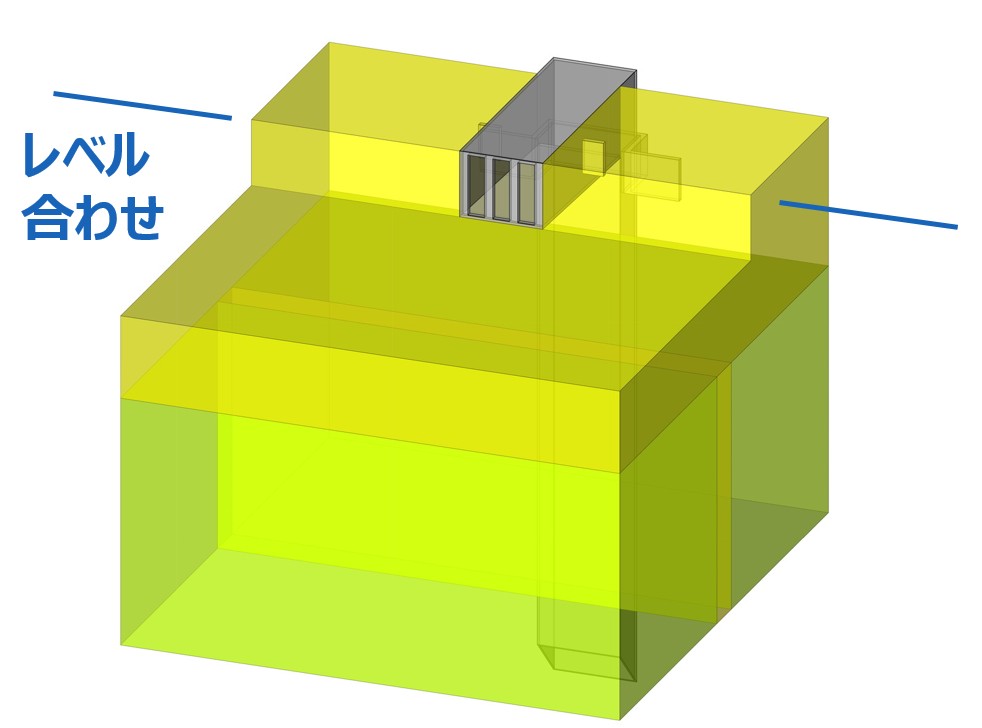

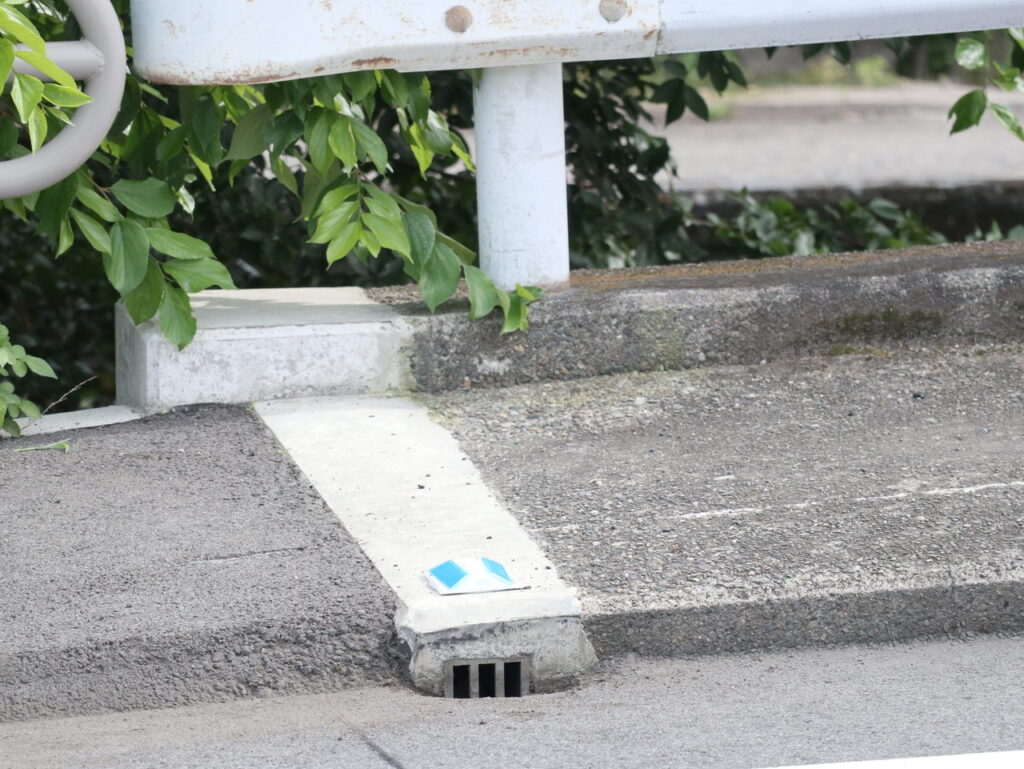

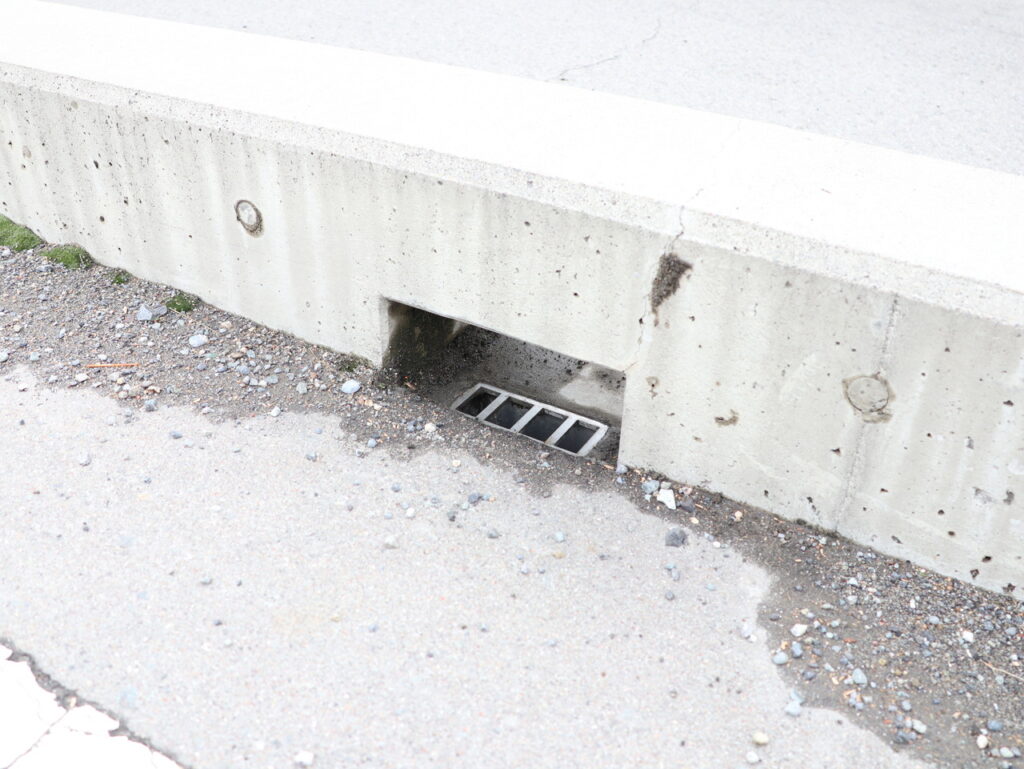

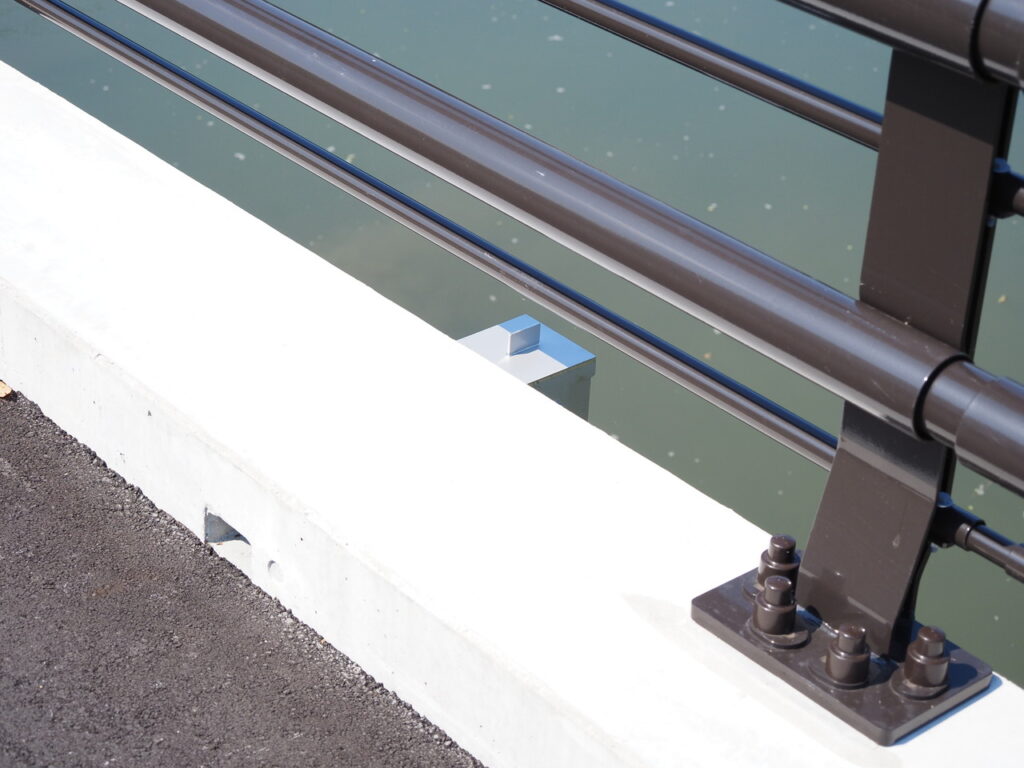

①-B1-4-4. 地覆横引き 地覆レベル（高さ）合わせ設置例
「地覆レベル（高さ）合わせ」の事例
→ Click
横引き管上のコンクリートの被りが確保できない場合に。
設置例①
上記例の現場写真 高知県 高知土木事務所
フリーキーワード：菖蒲橋
設置例②
上記例の現場写真 千葉県 大網白里市
フリーキーワード：竜宮橋
設置例③
上記例の現場写真 神奈川県 川崎市
フリーキーワード：五反田橋
設置例④
上記例の現場写真 奈良県 桜井市
フリーキーワード：聖林寺橋

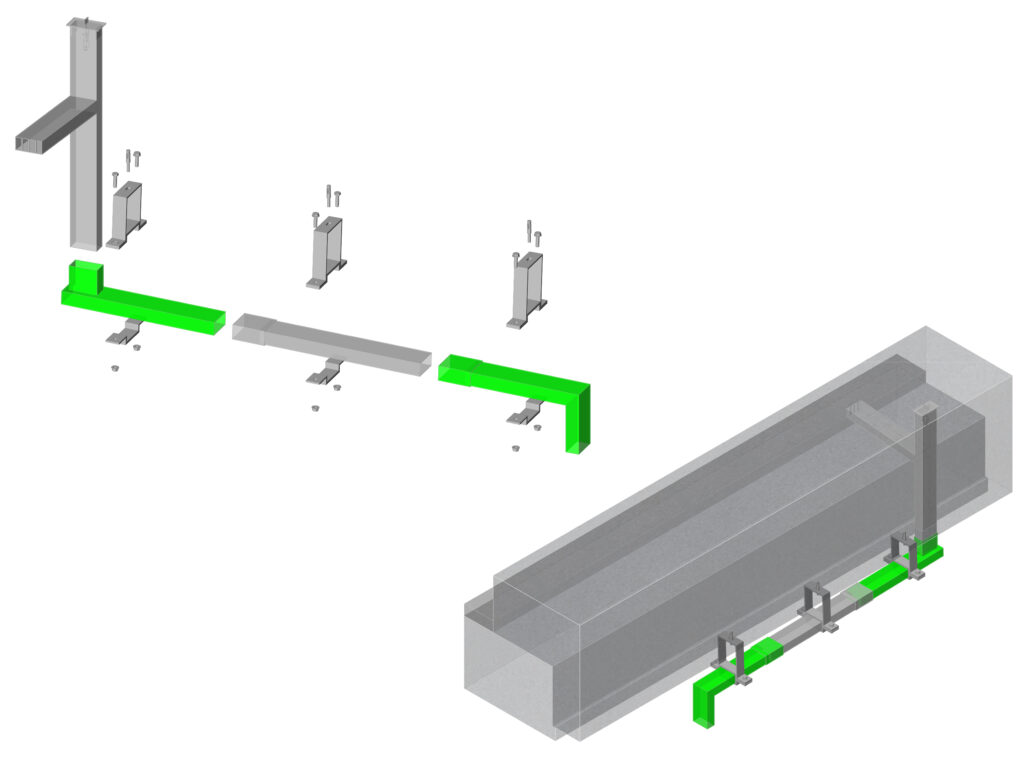

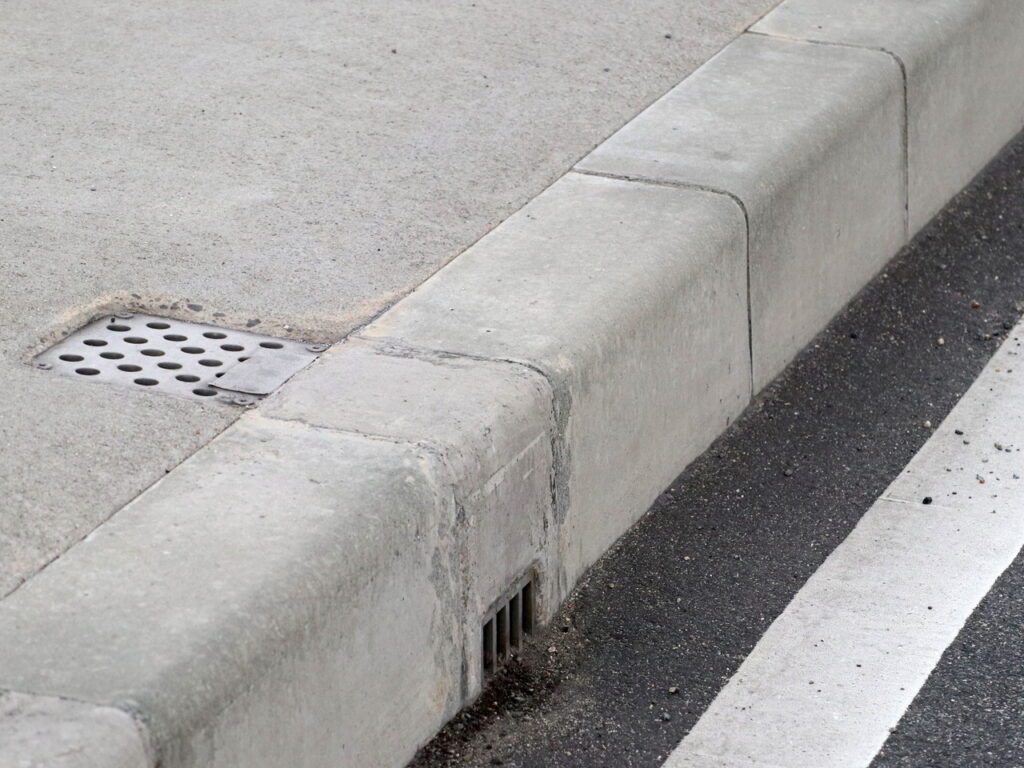

①-B1-4-5. 地覆横引き 歩道下等に横引き排水設置例
「歩道下等に横引き排水設置」の事例
→ Click
長くなるため詰まりやすくなります。出来るだけ勾配を設けたり、清掃を行いやすい可動式目皿や掃除蓋のあるもの等をおすすめします。
設置例
上記例の現場写真 群馬県 渋川土木事務所
フリーキーワード：五万騎橋
設置例 分離式
上記例の現場写真 兵庫県 神戸市
フリーキーワード：久保橋
T桁での設置例 分離式
上記例の現場写真 兵庫県 但馬県民局
フリーキーワード：矢田橋
丸管、クランク有り、可動式目皿例
上記例の現場写真 埼玉県 東松山市
フリーキーワード：毛塚跨線橋
①-B1-5. 地覆部 横引き管
その他製作、設置例

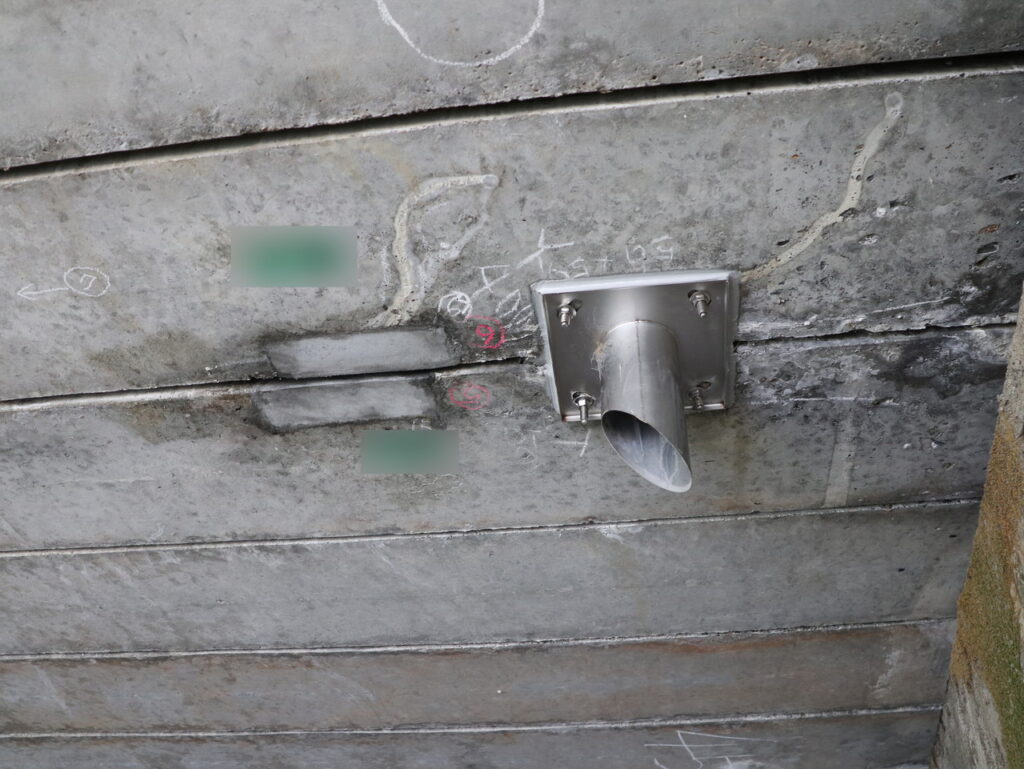

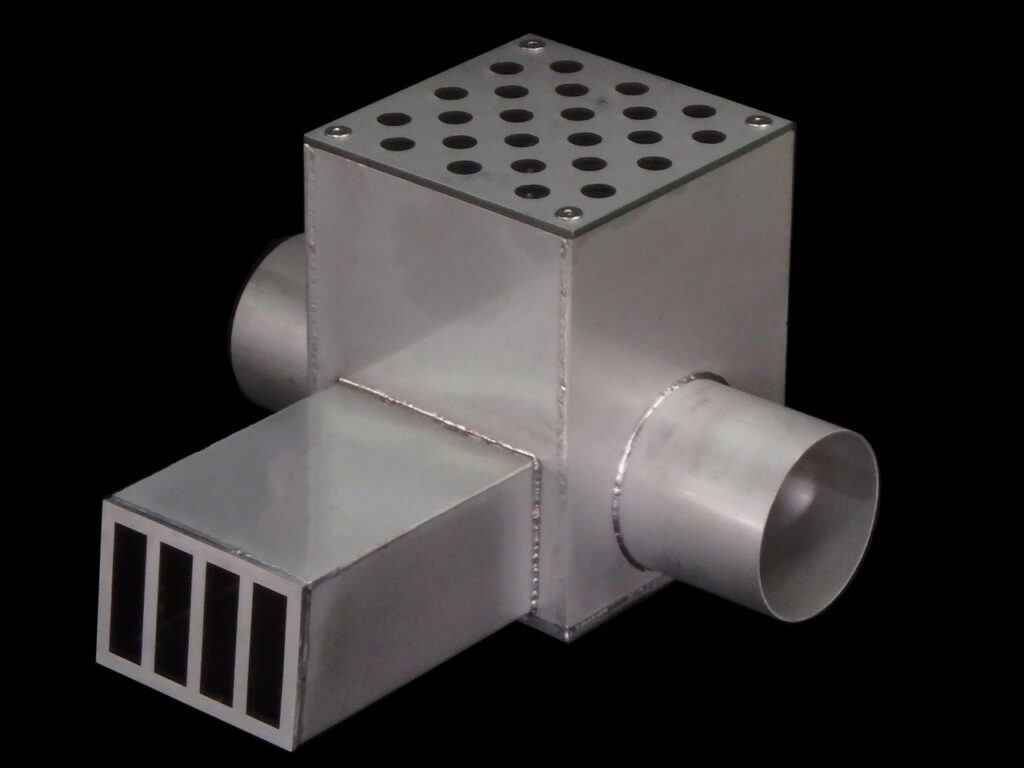

①-B1-5-1. 地覆横引き 床版防水用ドレーン挿し込み用パイプ（埋設部分）有り例
飲み口が大型の仕様
製作例
①-B1-5-2. 地覆横引き 地覆立ち上がりの角度、形状に合わせた例
地覆角度に合わせ製作

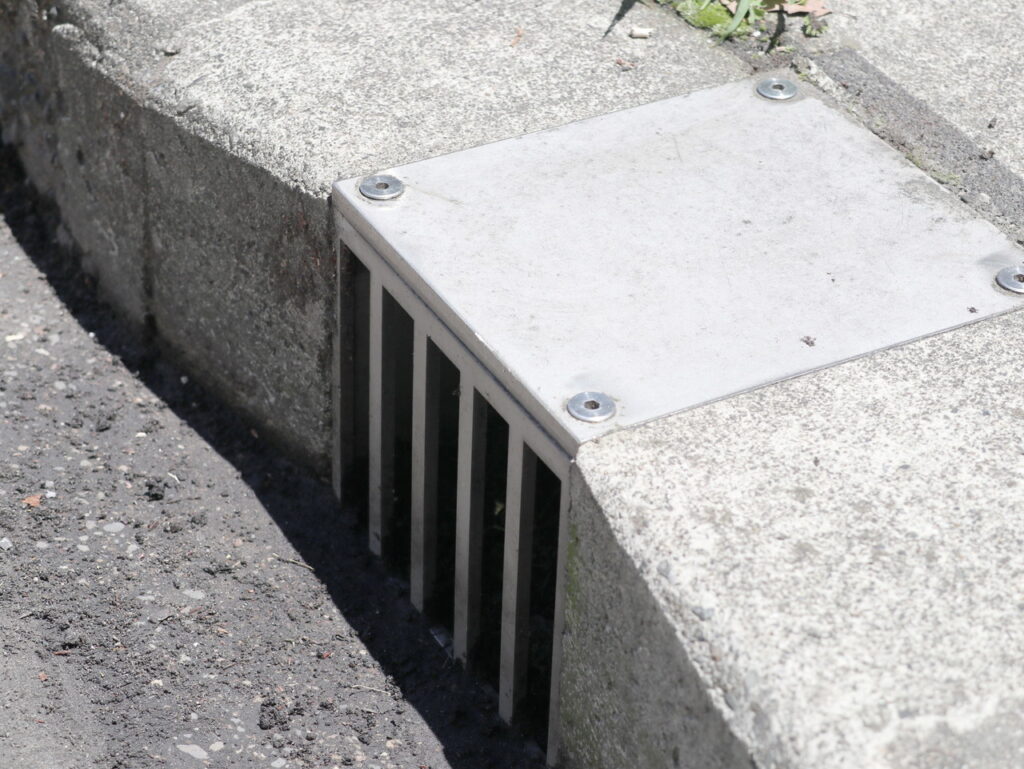

上記例の現場写真 和歌山県 那賀振興局
フリーキーワード：松尾橋

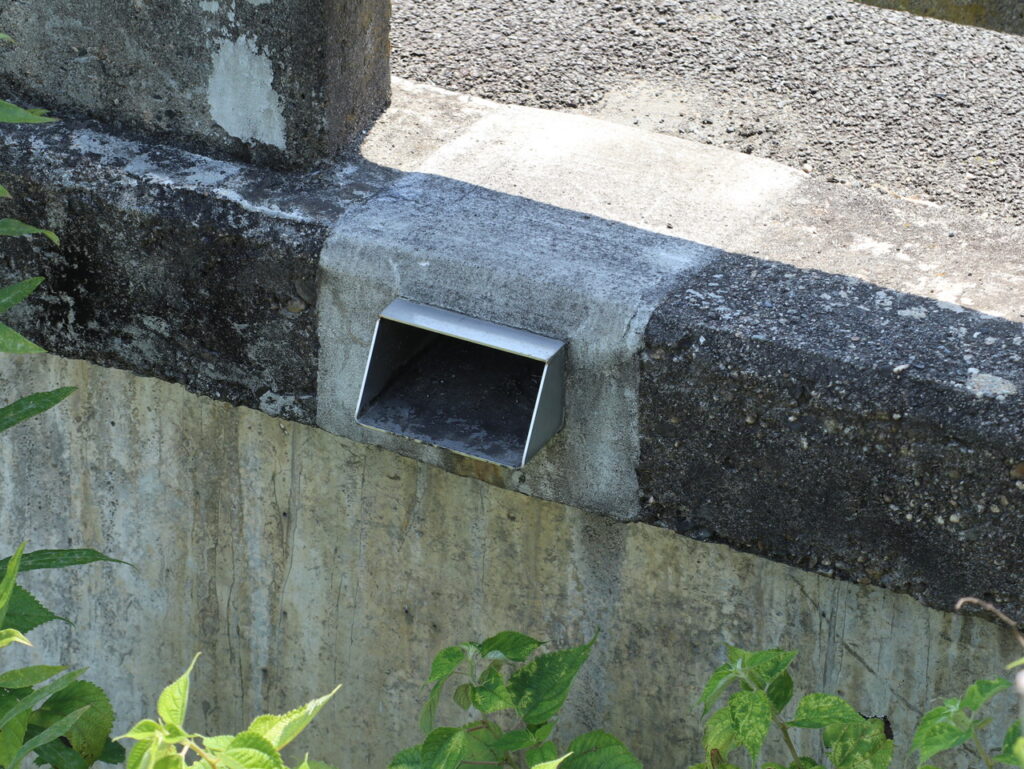

地覆形状に合わせ目皿を曲げています

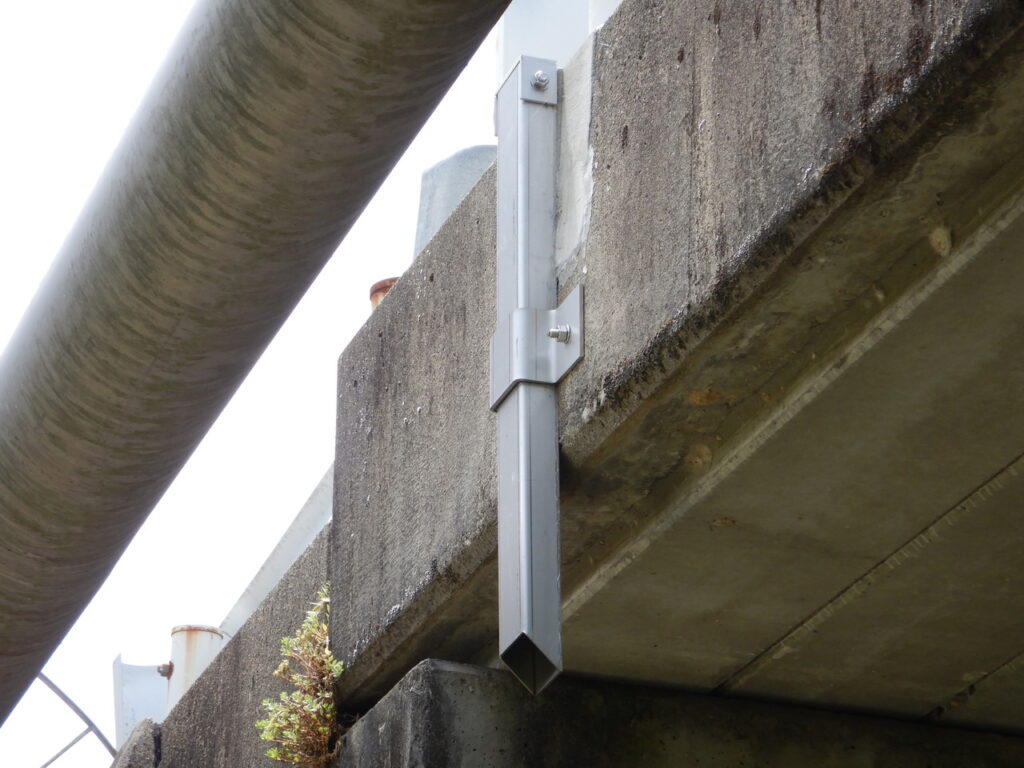

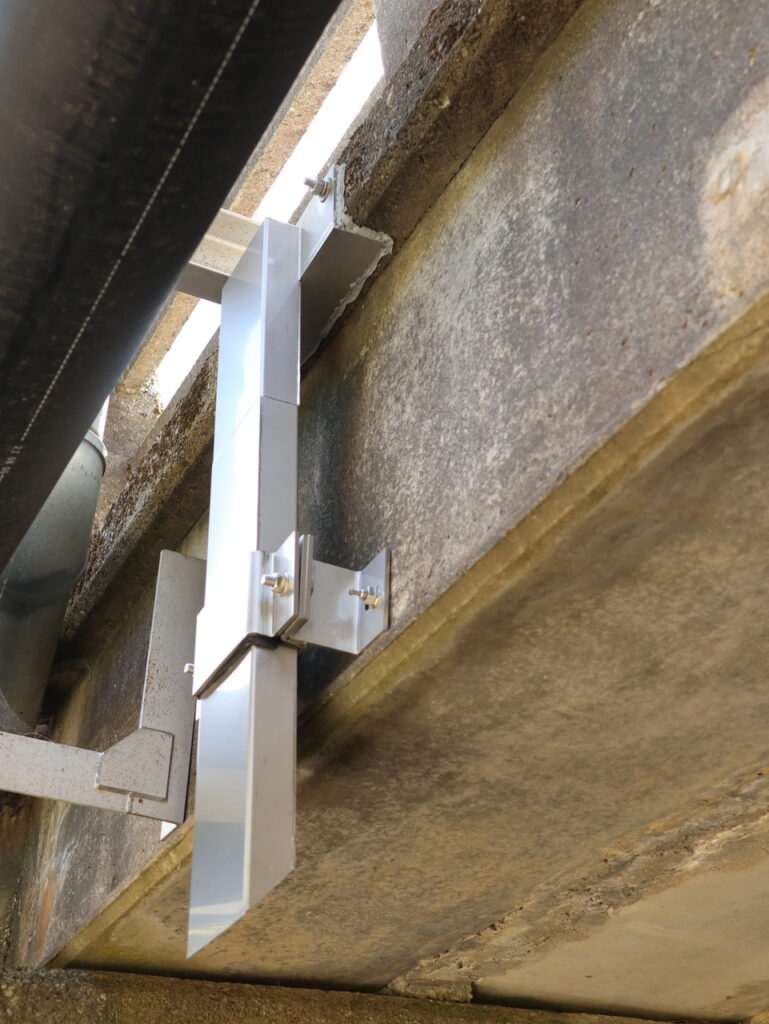

①-B1-5-3. 地覆横引き 地覆外（角管）接続例
角管をフランジ一体型として接続した例
角管をソケットに挿し込んで接続した例

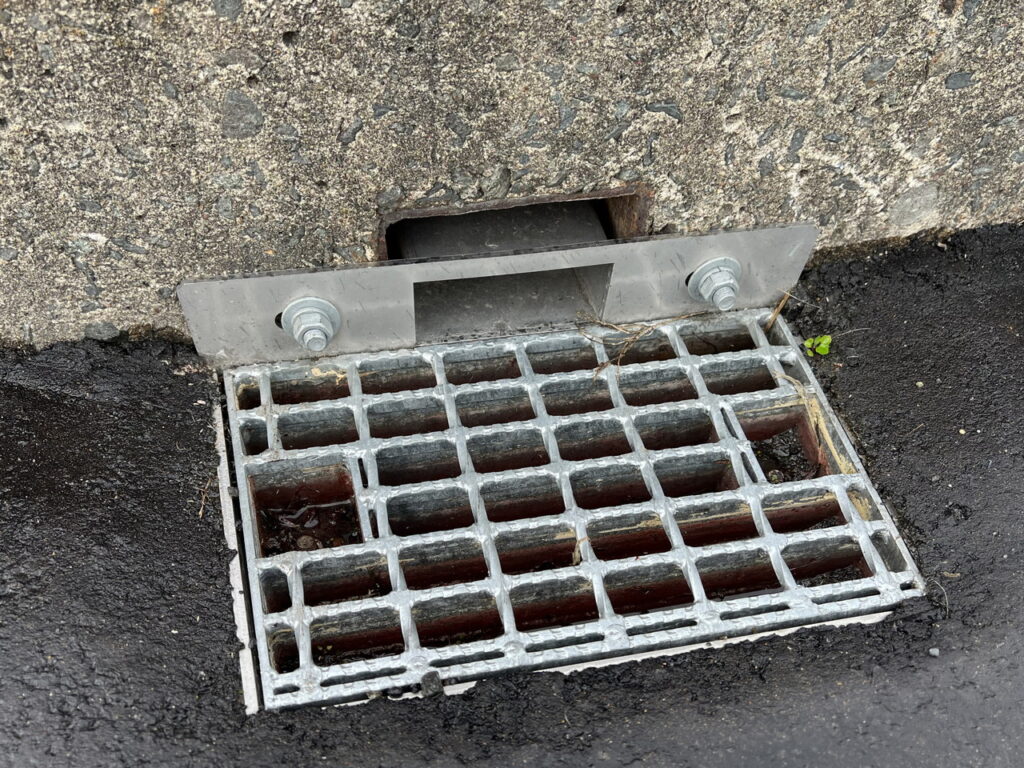

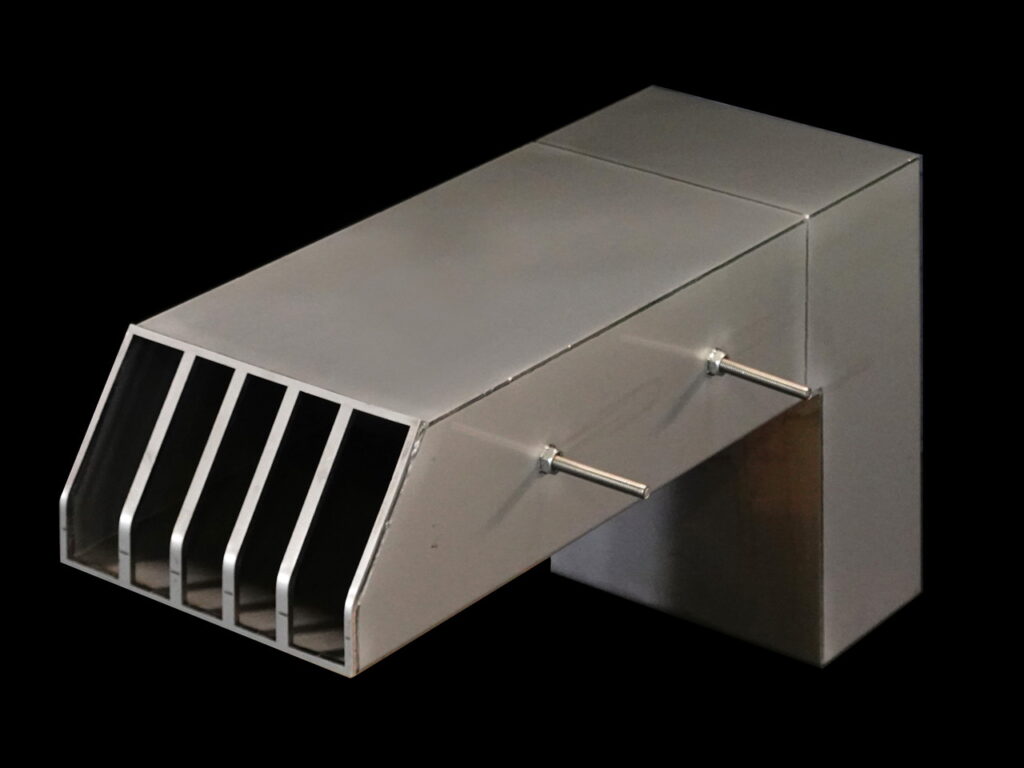

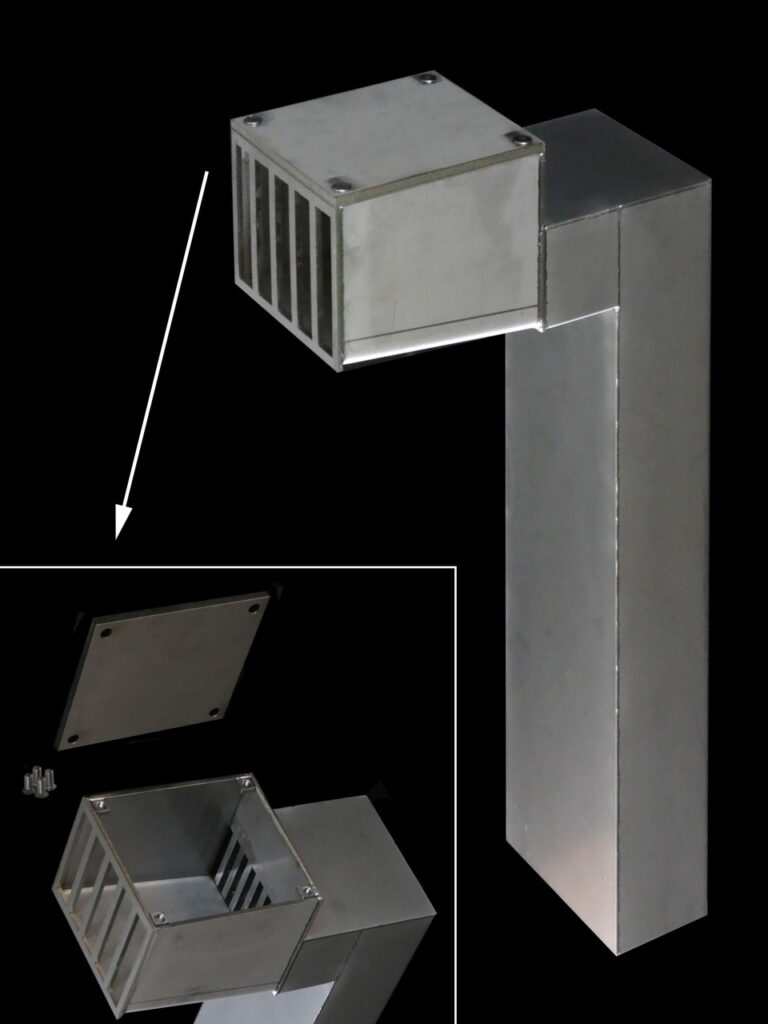

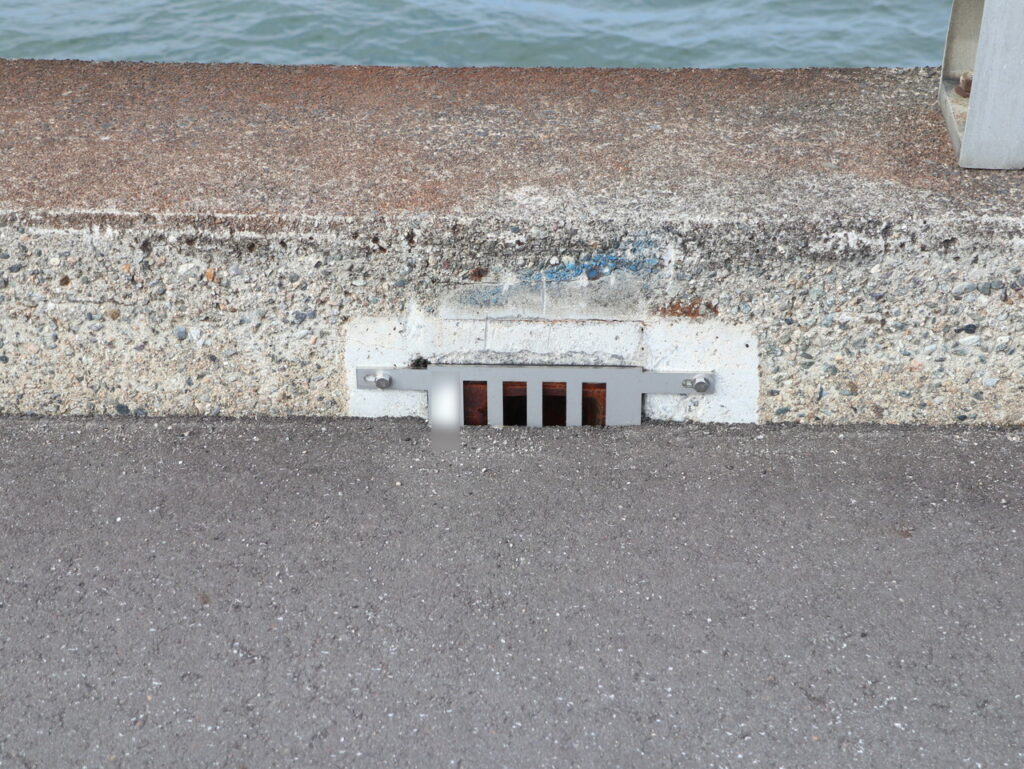

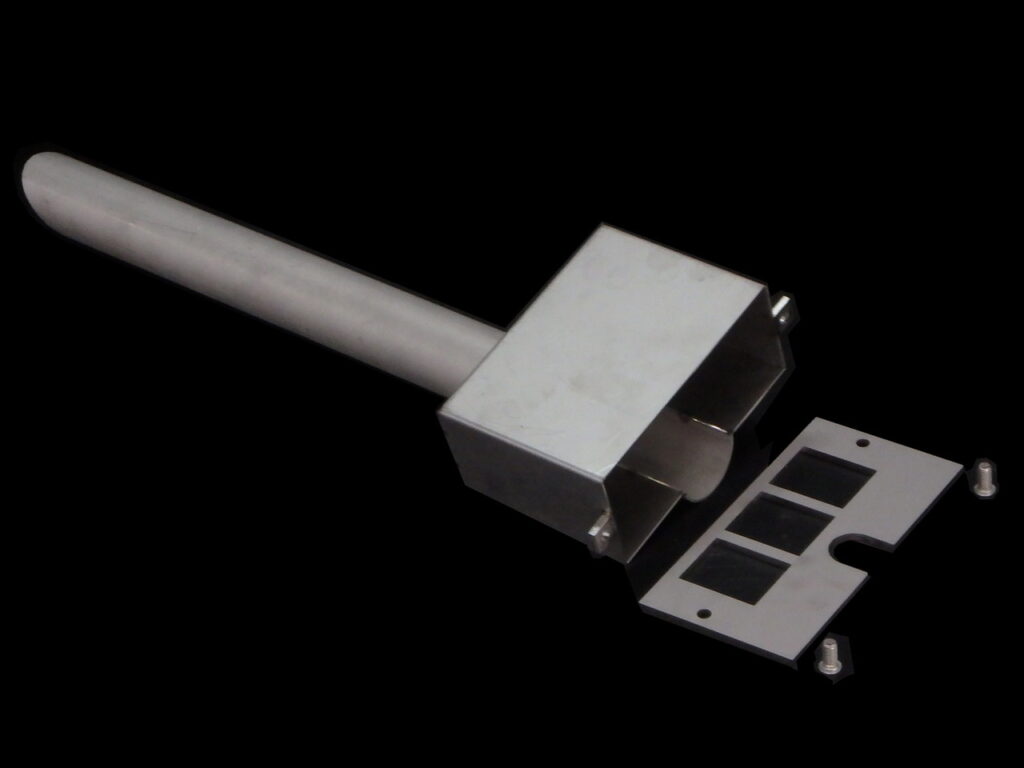

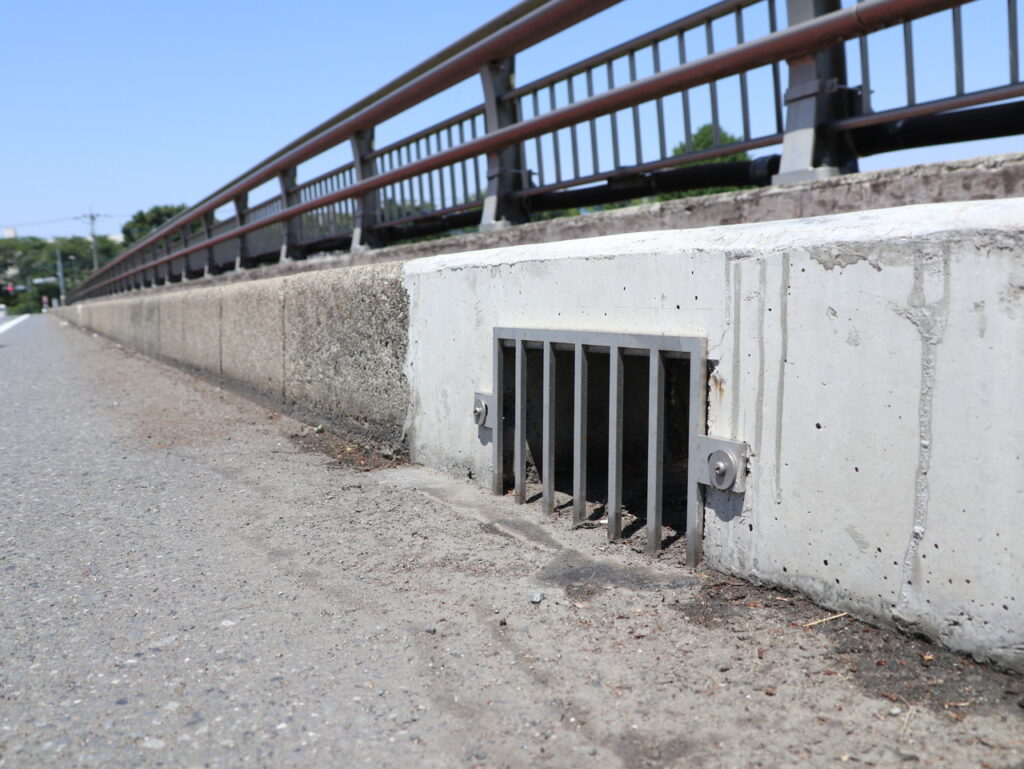

①-B1-5-4. 地覆横引き 地覆立ち上がり側 目皿箇所ボルト着脱例
製作・設置例
上記例の現場写真 東京都 清瀬市
フリーキーワード：三郷橋
製作例
上記例の現場写真 中部地方整備局 北勢国道事務所
フリーキーワード：上村横断BOX

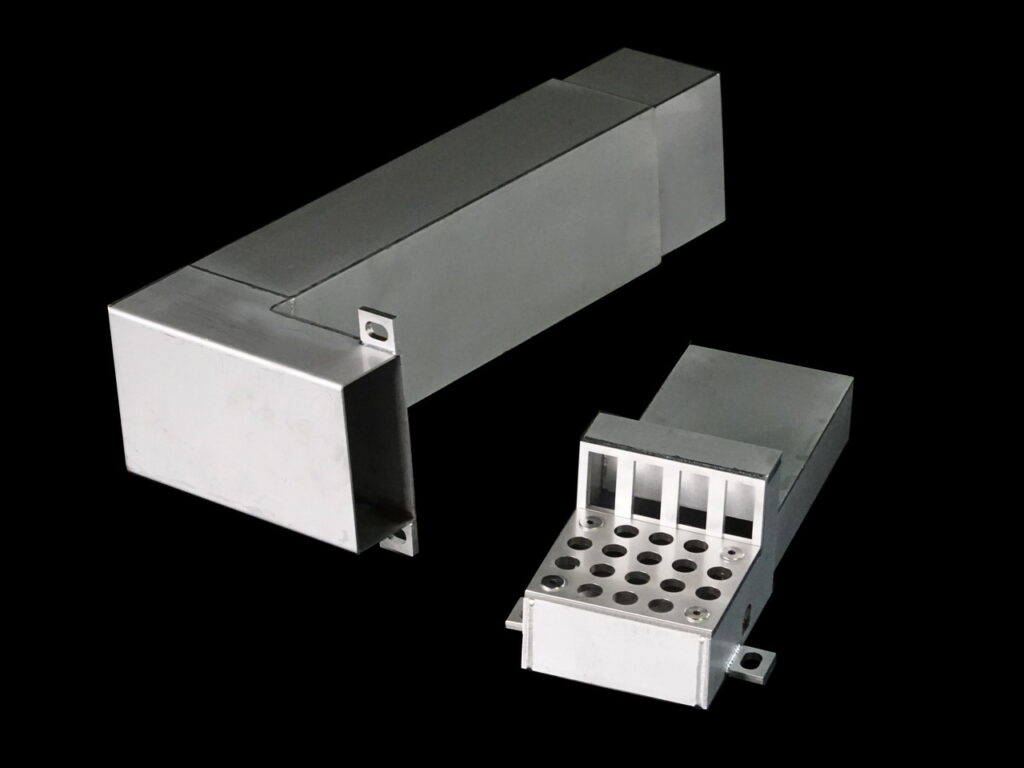

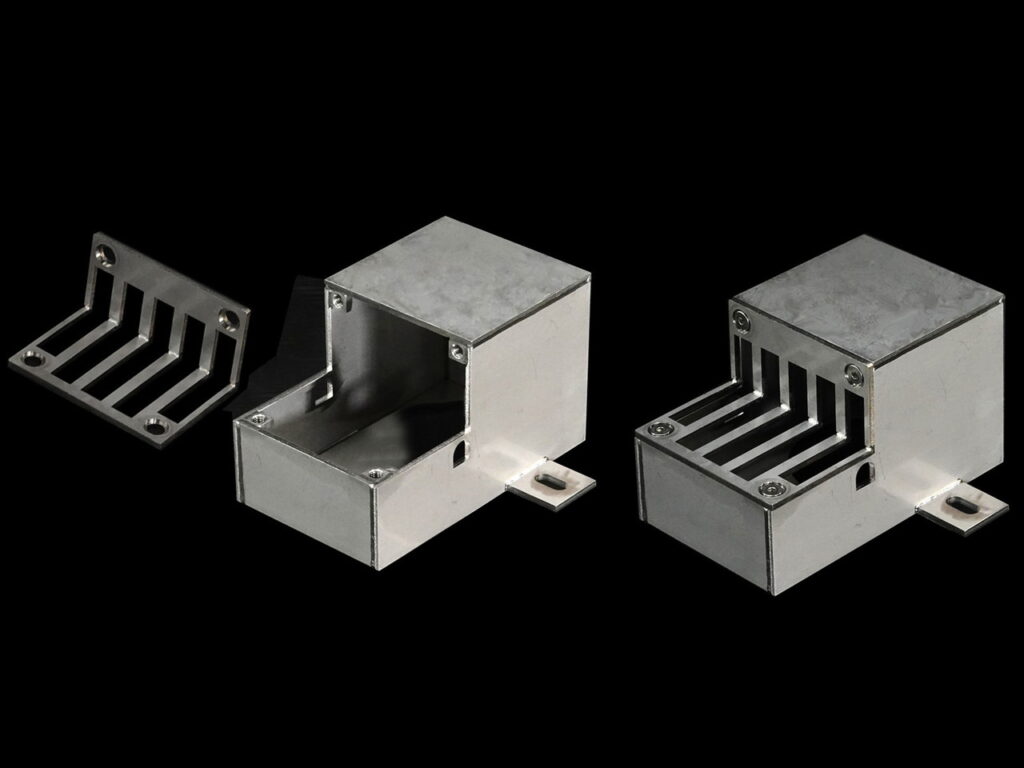

L型目皿全体が着脱可能な製作例
①-B1-5-5. 地覆横引き その他設置写真例

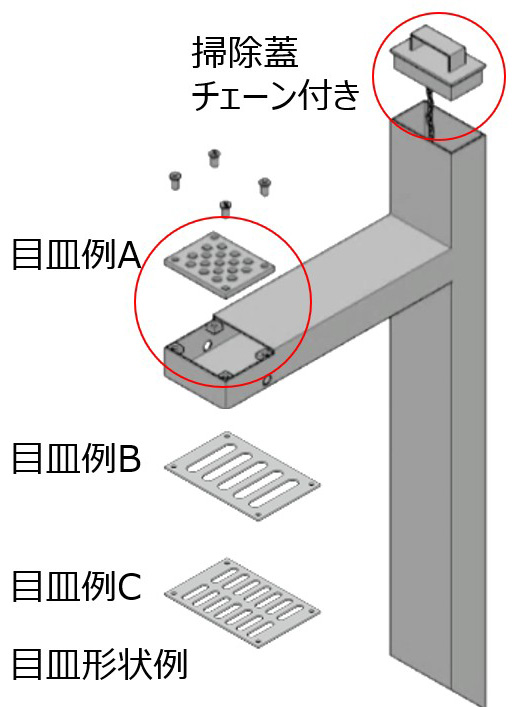

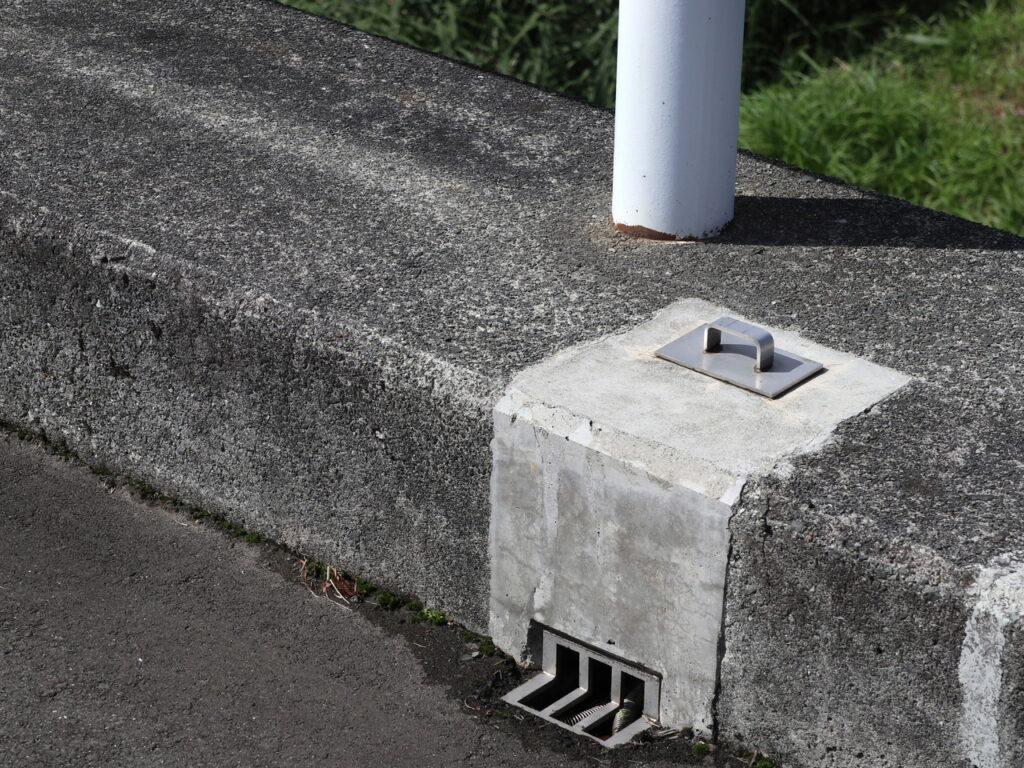

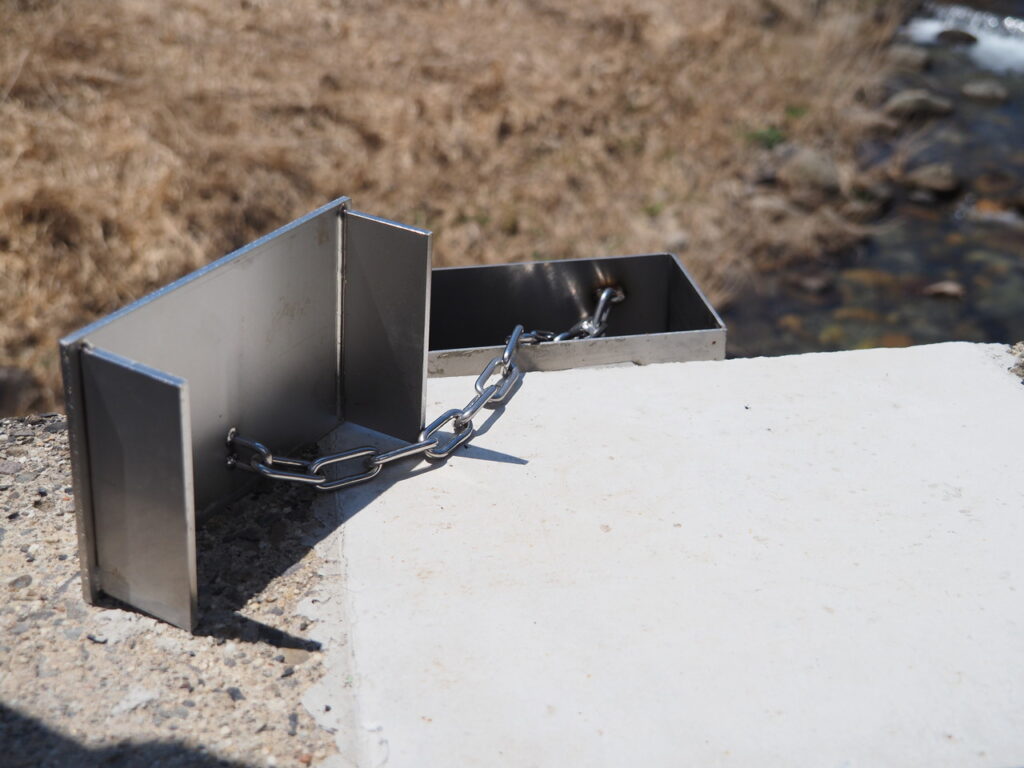

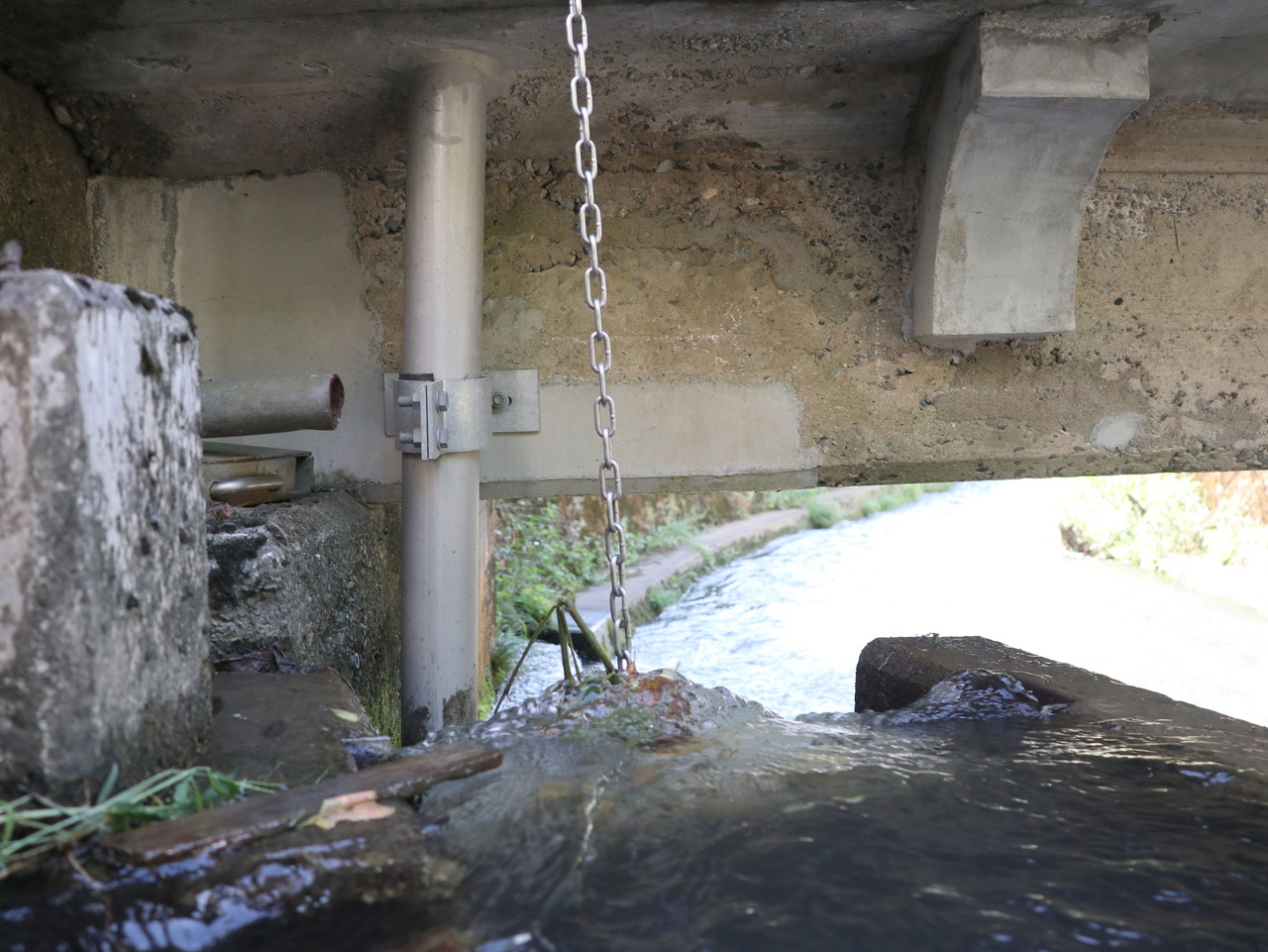

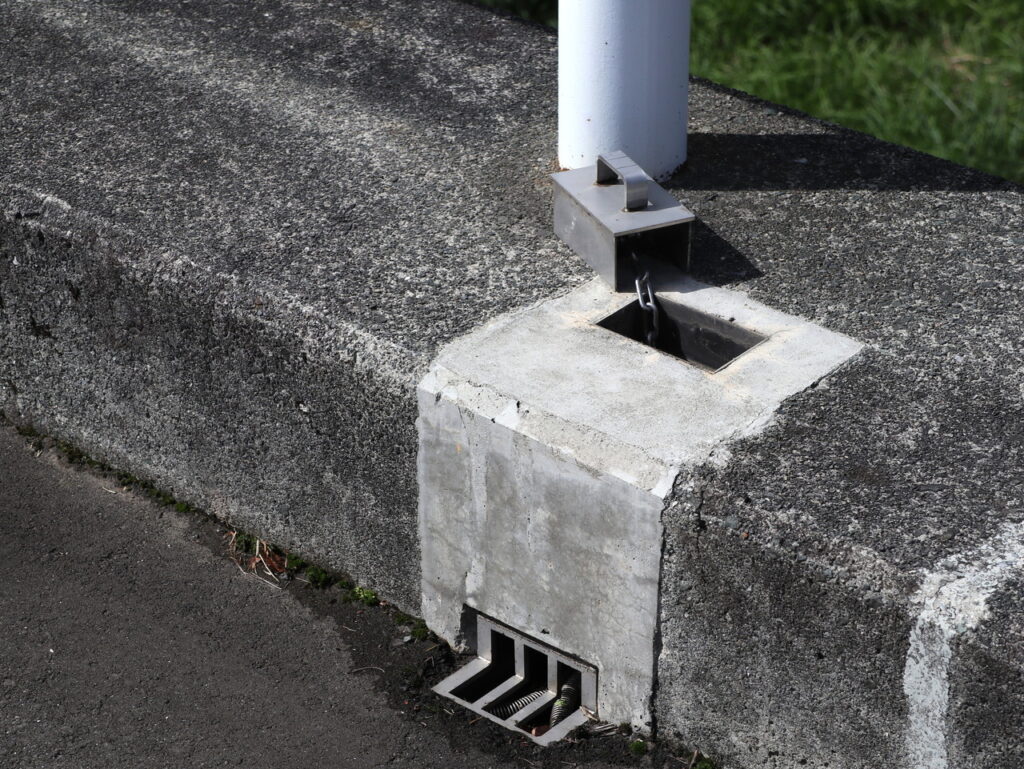

チェーン付き掃除蓋例
上記例の現場写真 長野県 木曽建設事務所
フリーキーワード：寺平橋

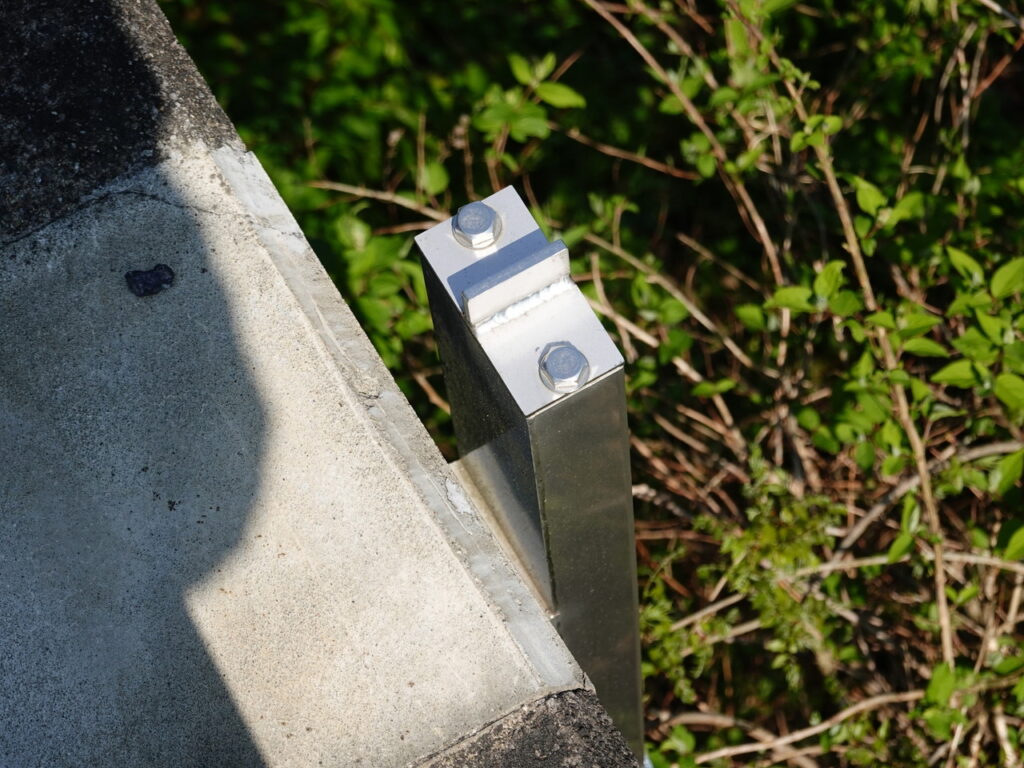

ボルト開閉掃除蓋例
ボルト一本で鉛直管を貫通し掃除蓋を取付けした例
上記例の現場写真 岐阜県 郡上市
フリーキーワード：仲井谷橋

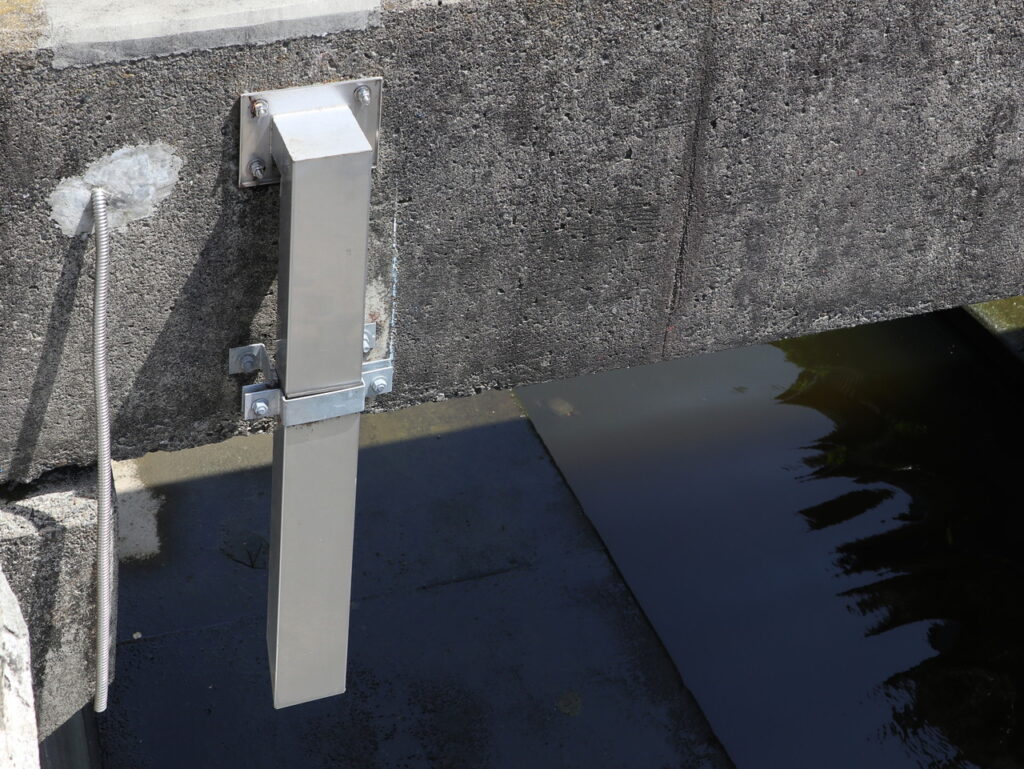

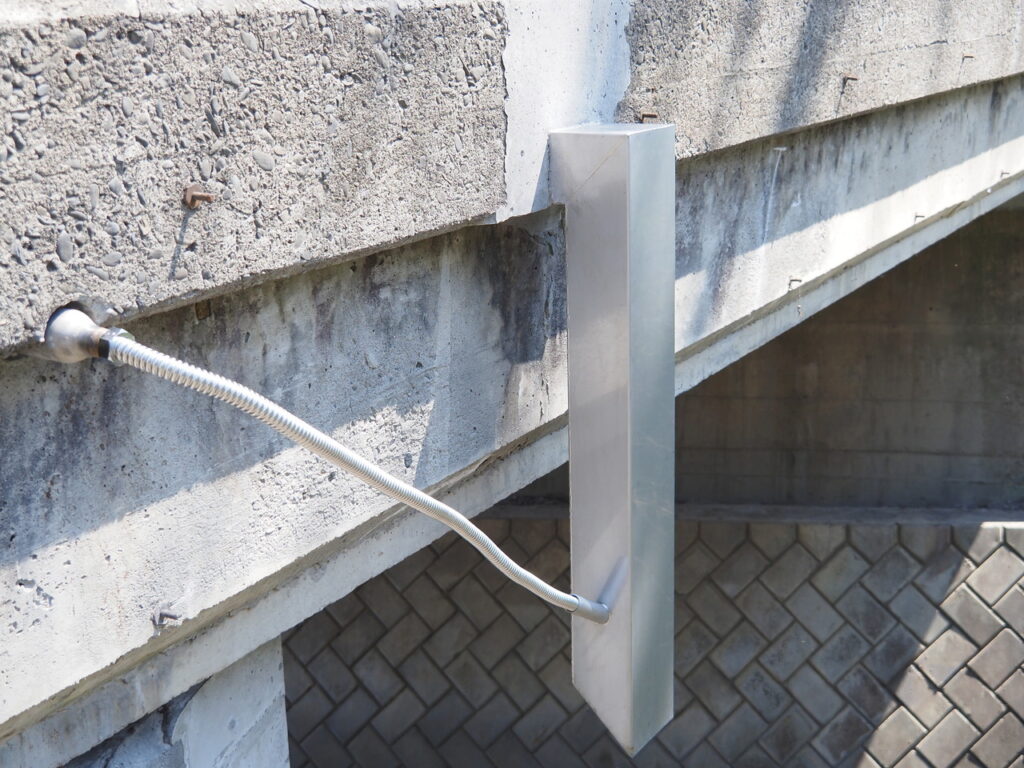

フレキシブルチューブ接続例
上記例の現場写真 長野県 箕輪町
フリーキーワード：山の田橋

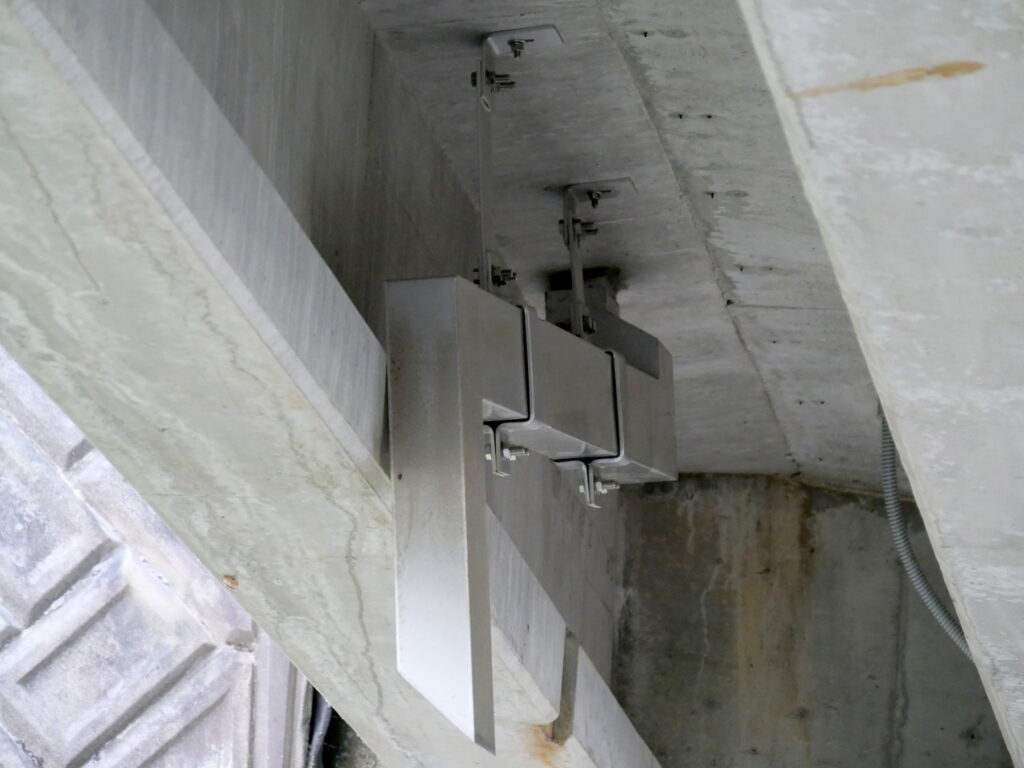

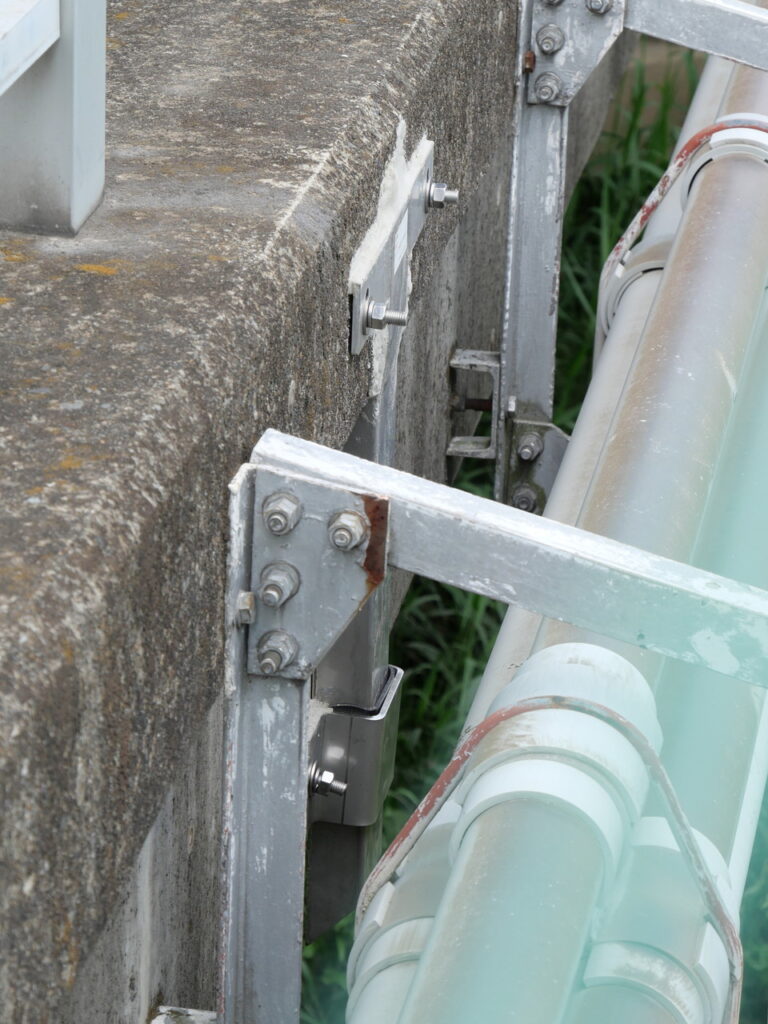

二股吊下げ金具使用例
上記例の現場写真 岐阜県 古川土木事務所
フリーキーワード：梨打橋
本体に取付けプレート一体の例
上記例の現場写真 長野県 木曽建設事務所
フリーキーワード：寺平橋
設置例①
上記例の現場写真 長野県 木曽建設事務所
フリーキーワード：寺平橋
設置例②
上記例の現場写真 群馬県 前橋市
フリーキーワード：まがり橋

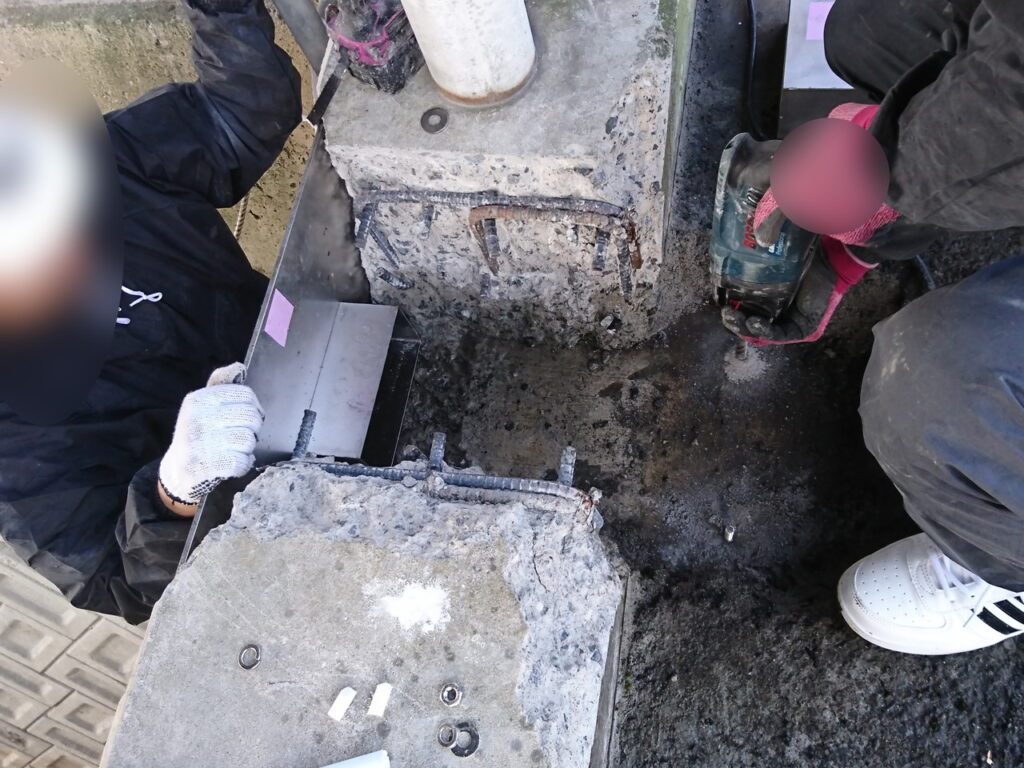

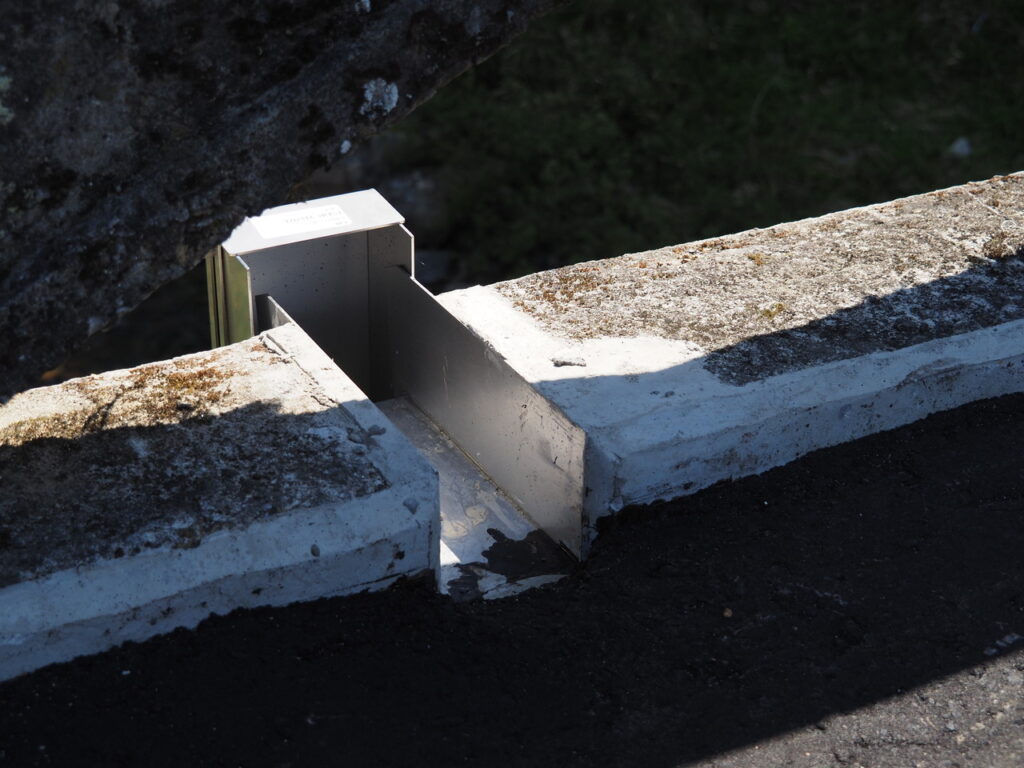

①-B1-5-6. 地覆横引き 設置施工中写真例

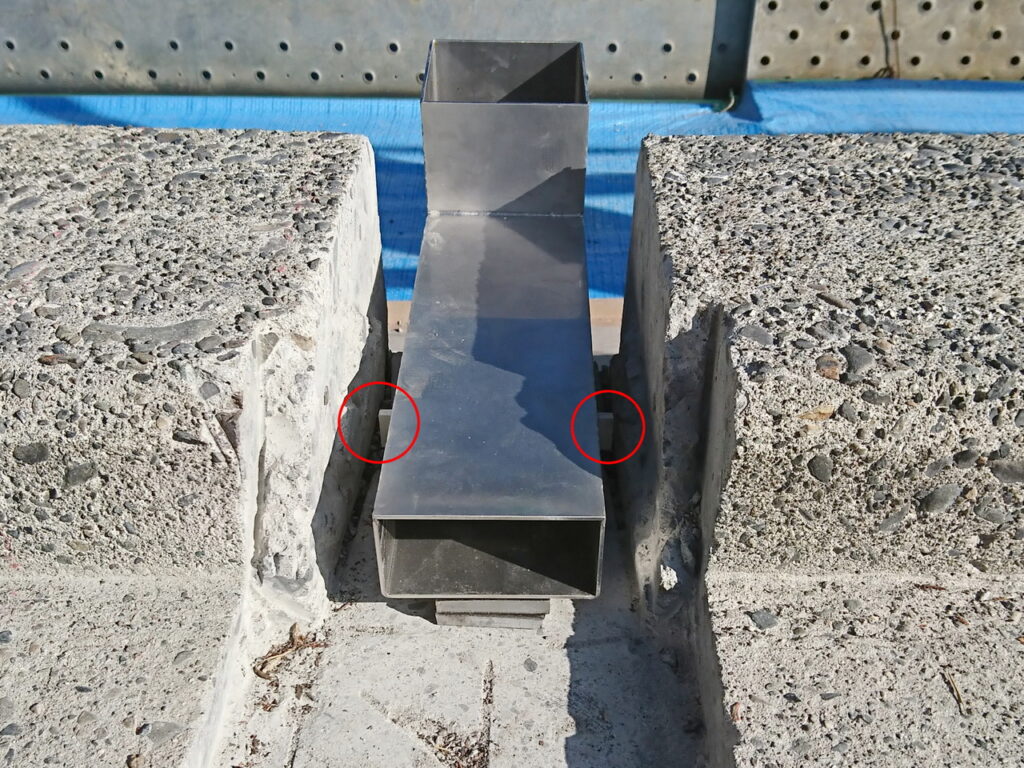

設置工事中写真① 赤丸箇所にストッパーが付いています
上記例の現場写真 長野県 駒ケ根市
フリーキーワード：吉瀬橋

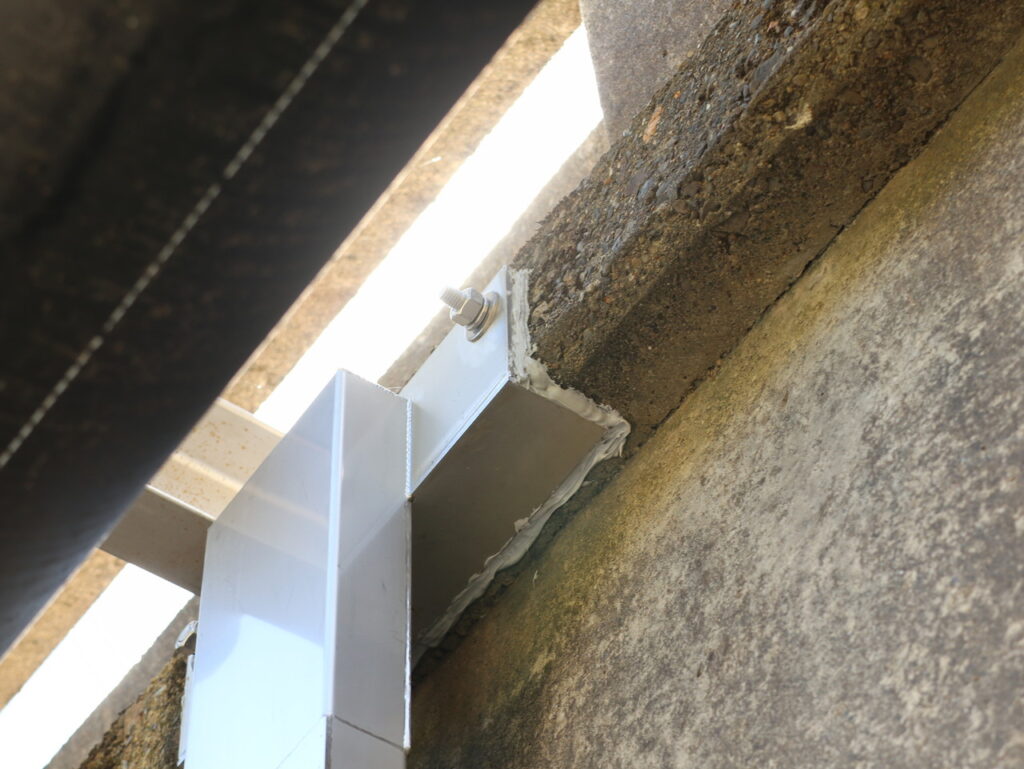

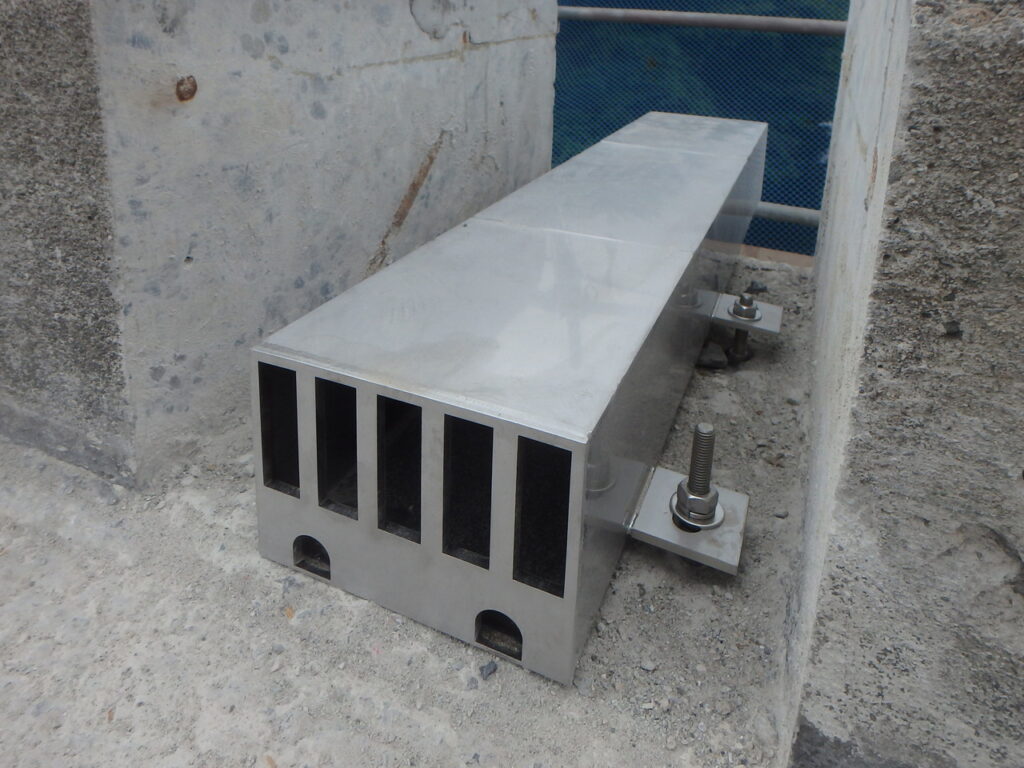

設置工事写真② アンカーにて固定
上記例の現場写真 石川県 中能登土木総合事務所
フリーキーワード：上中山橋
丸管仕様でコア抜きし設置 （間詰材注入前）と設置後写真
上記例の現場写真 長野県 伊那市
フリーキーワード：健老橋
①-B1-5-7. その他（ホロー、スラブ以外）地覆から排水例
舗装天端からの平面目皿で導水部地覆内埋設例
上記例の現場写真 福井県 勝山市
フリーキーワード：義宣寺橋
飲み口がL形状目皿例
上記例の現場写真 山口県 山陽小野田市
フリーキーワード：旦橋

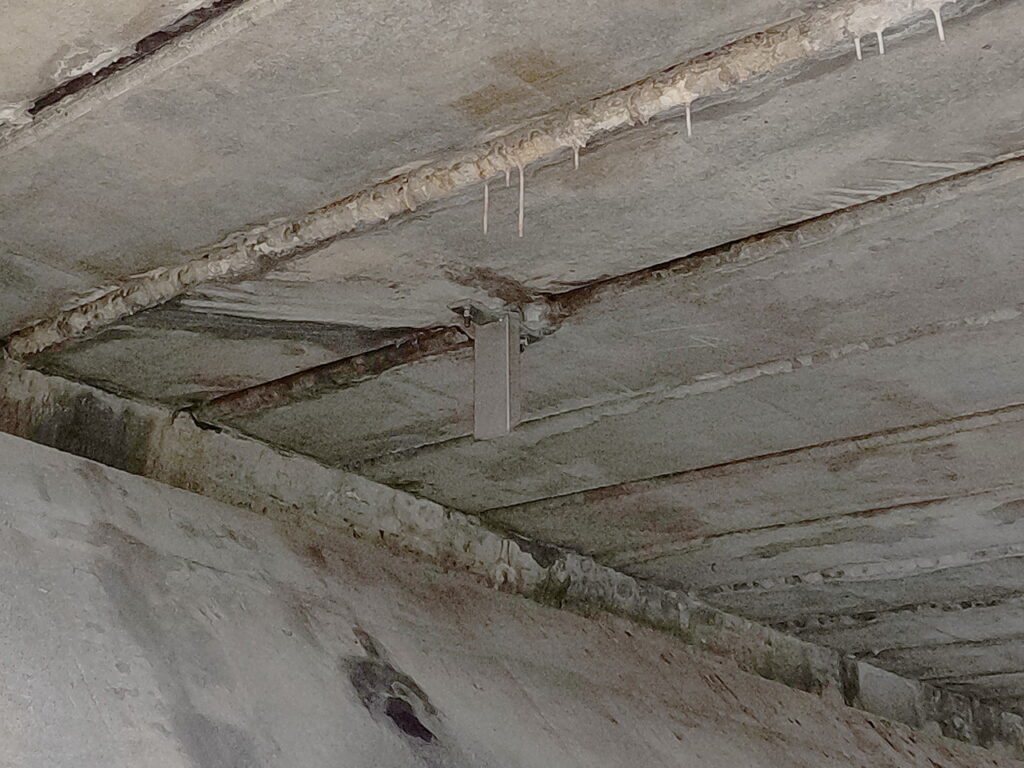

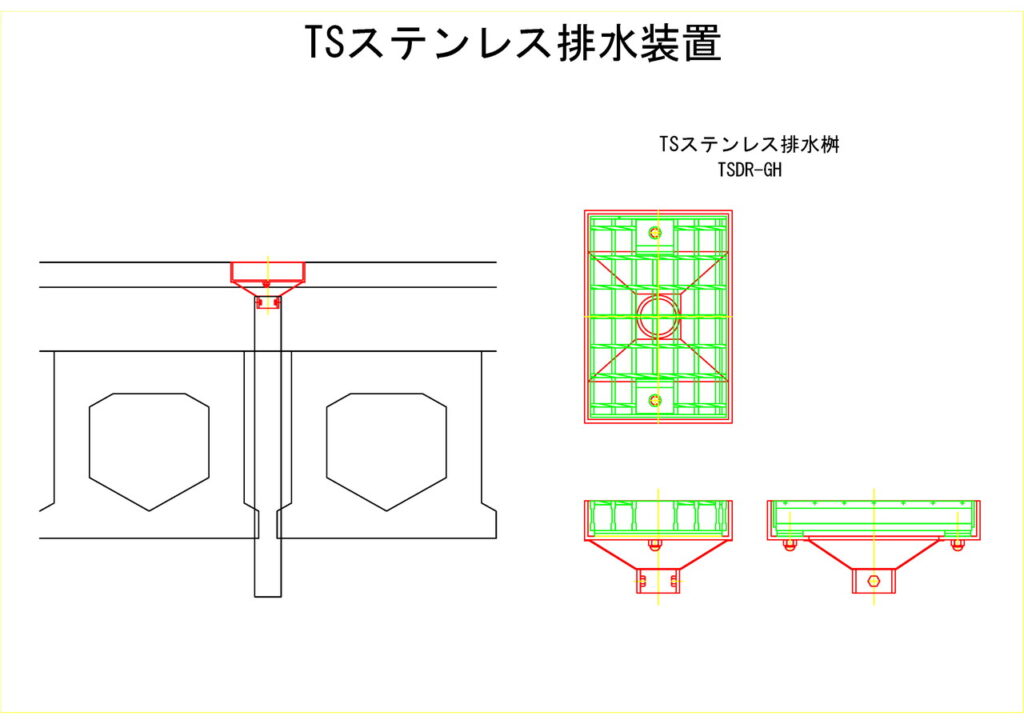

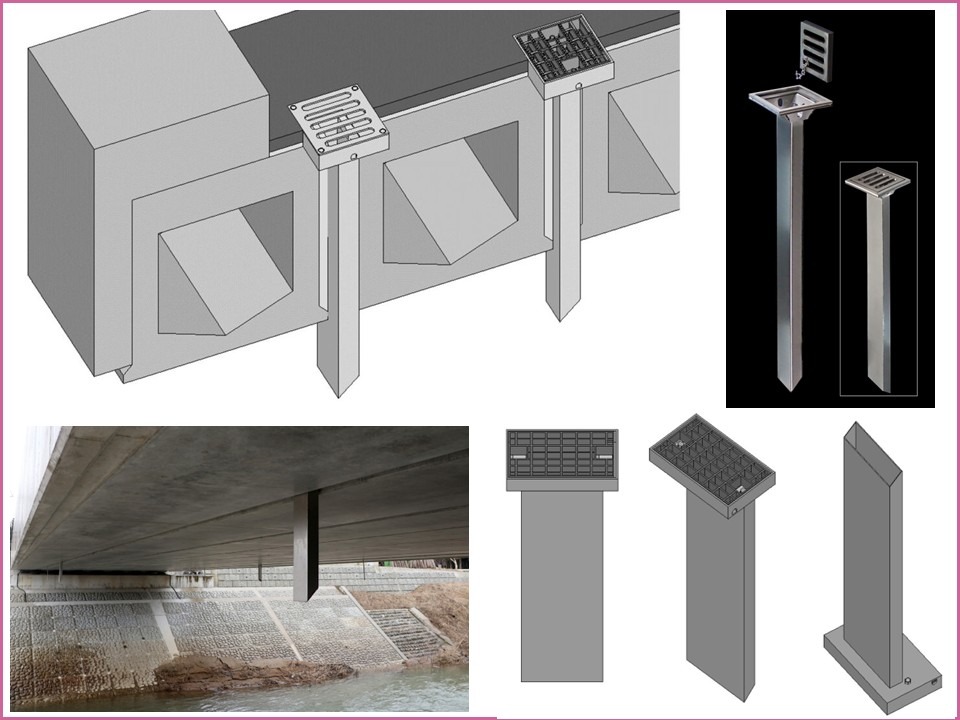

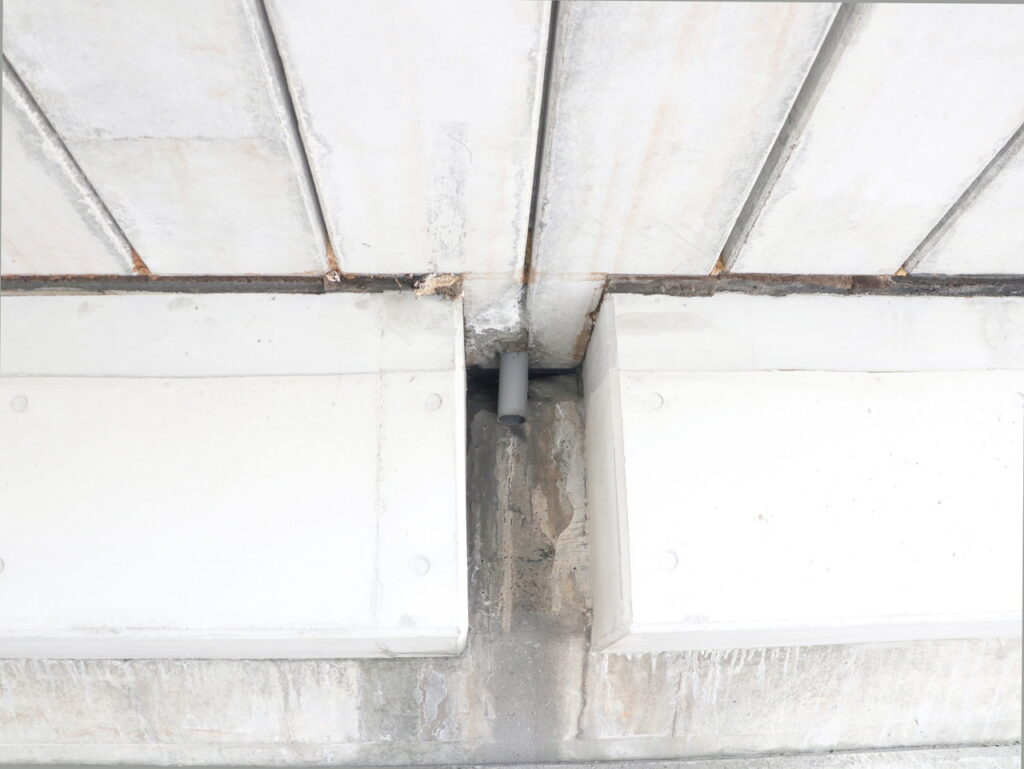

①-B2. 間詰部・排水桝 仕様製品事例
※主にホロー(スラブ橋）向けのご提案になりますがT桁橋等、間詰部へのご検討の際はこちらをご覧ください。

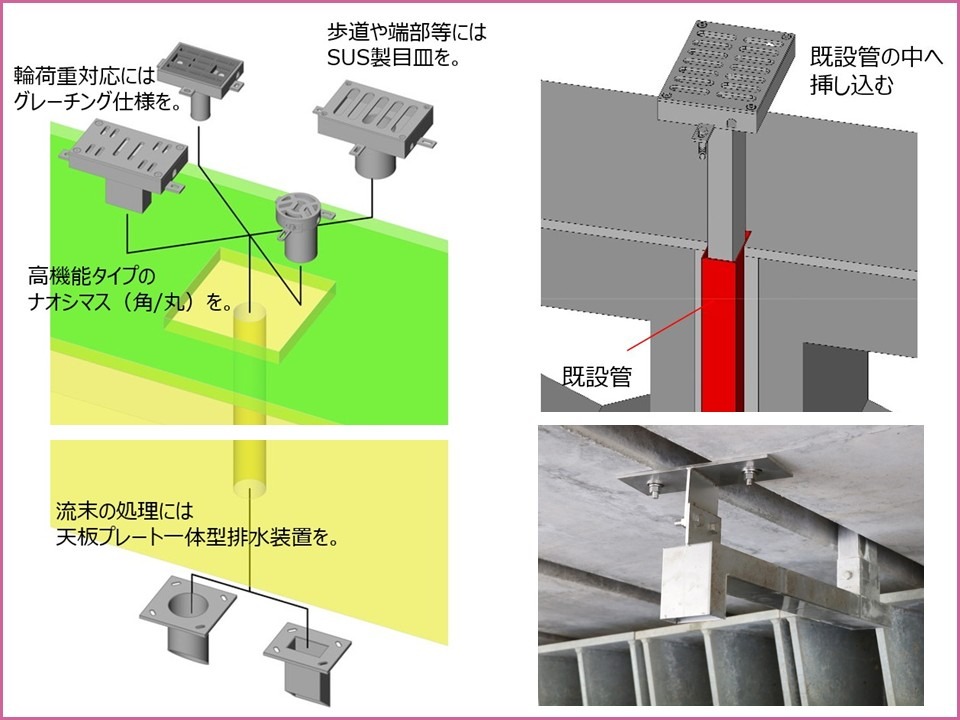

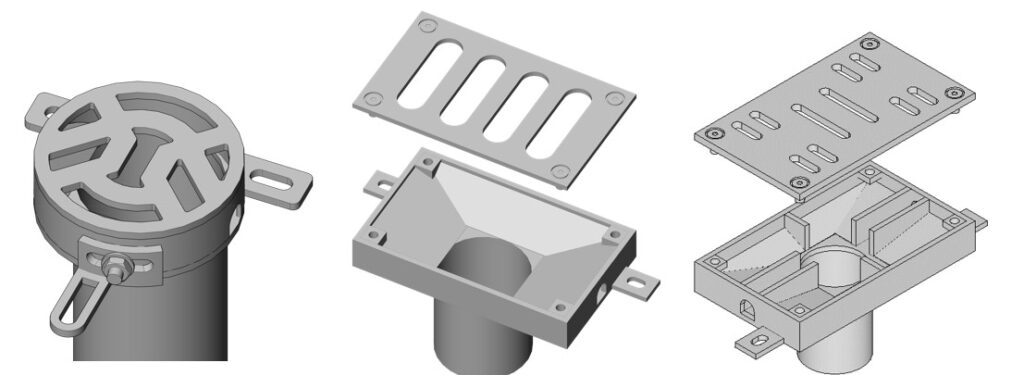

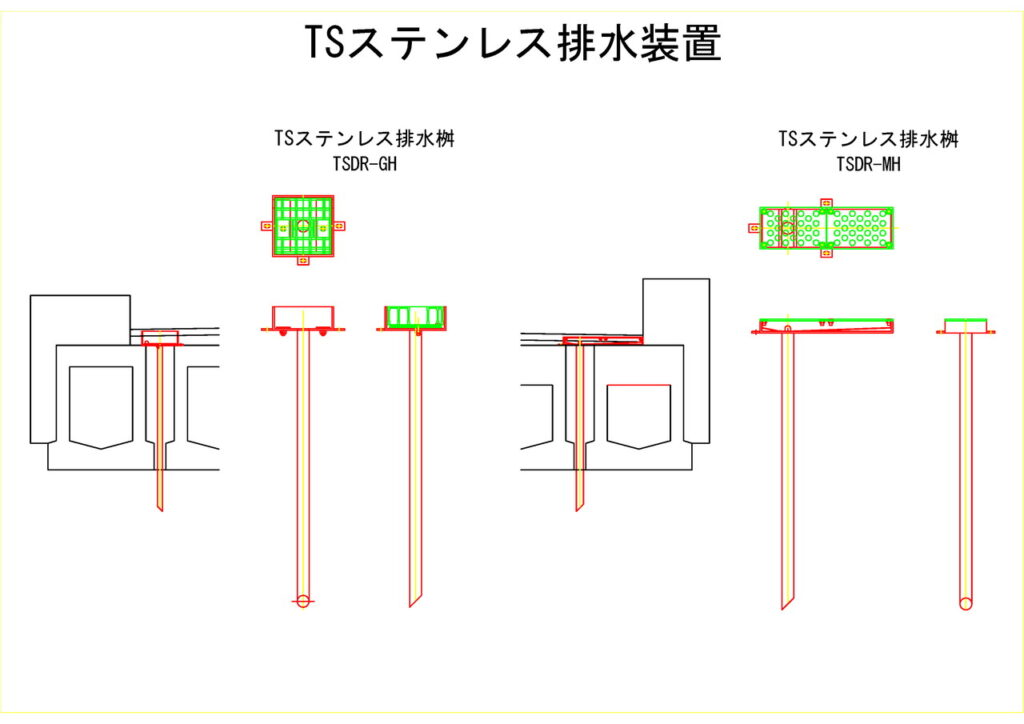

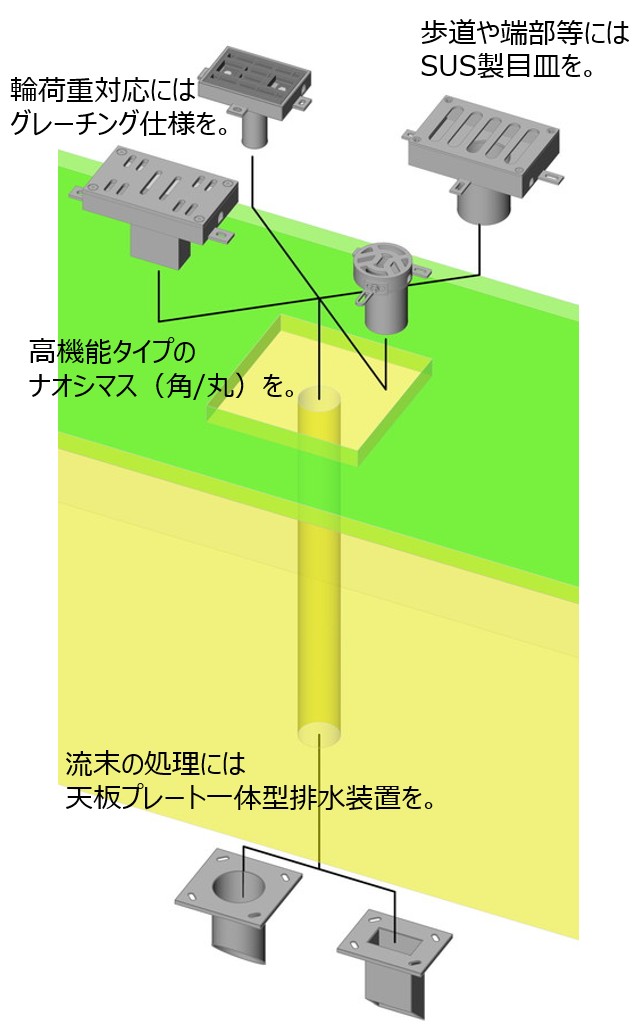

S08-2. スラブ橋桁 間詰部関連
and E.01 TSステンレス排水桝
歩道や端部で輪荷重対応不要な場合

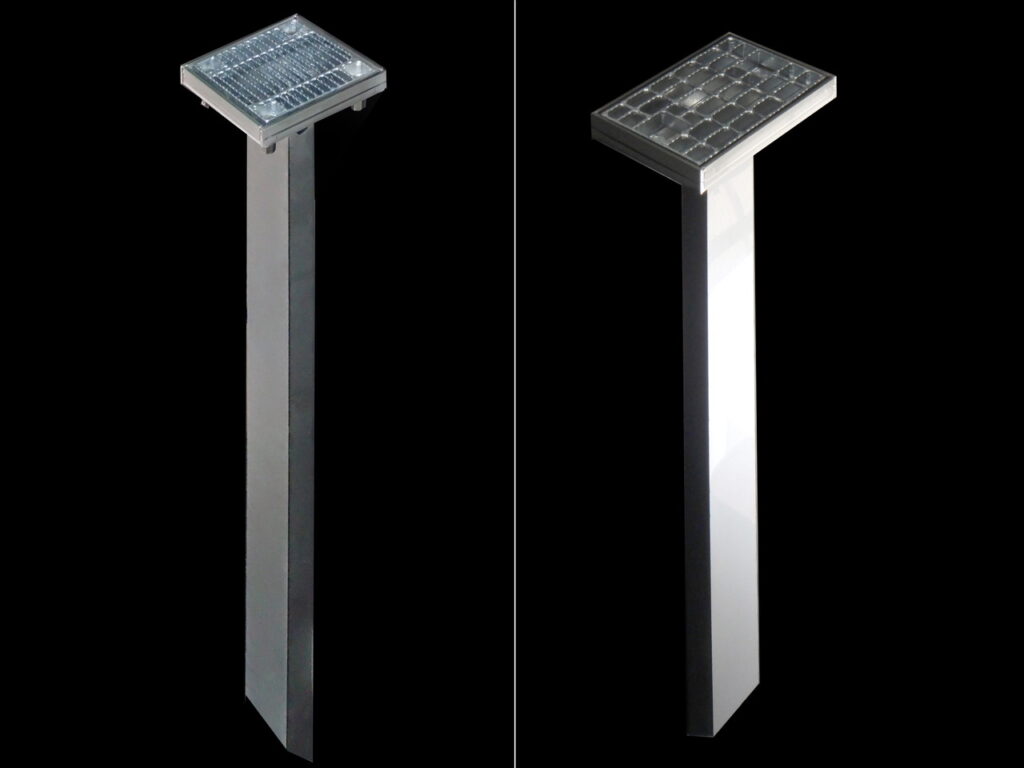

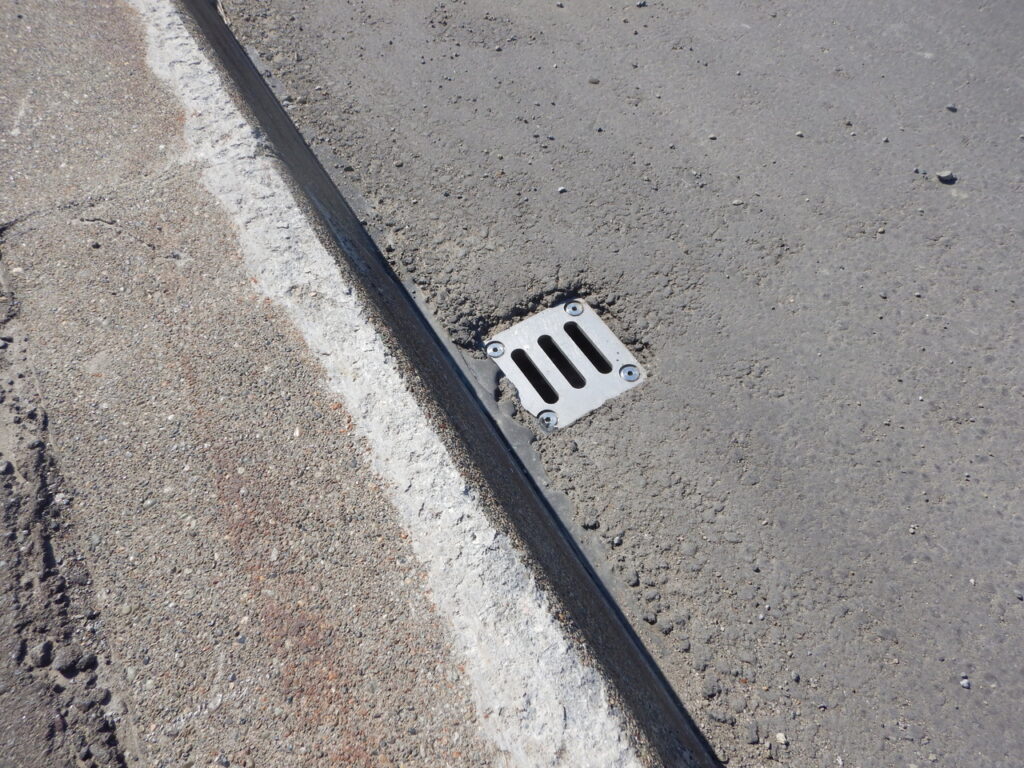

目皿（SUS304）仕様
※目皿仕様の場合、孔形状やサイズは任意で製作可能です。

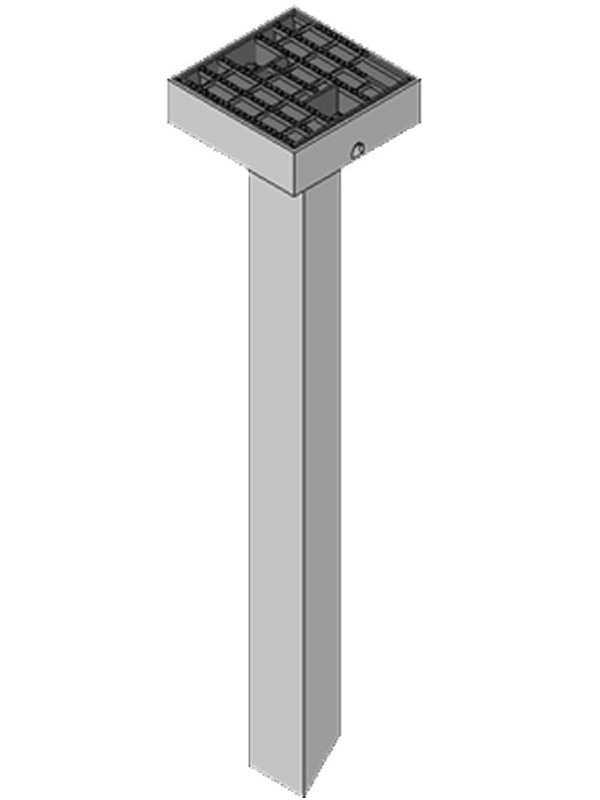

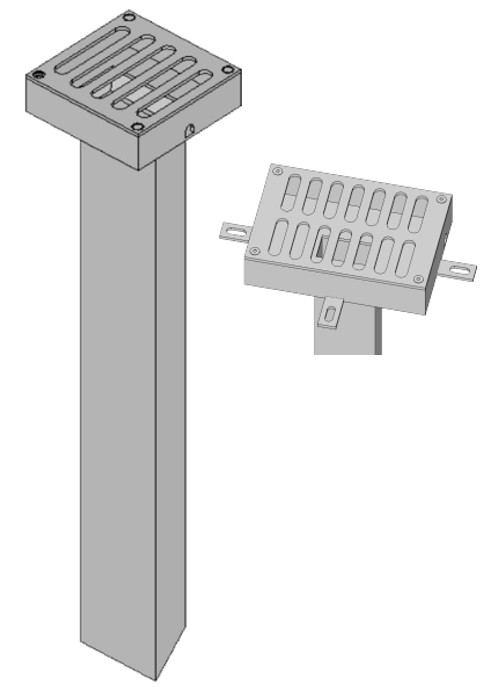

輪荷重対応必要な場合
グレーチング（SS400めっき）仕様
- ロート部について
桁上に調整コンクリートがある場合はロート付で、ない場合は桝枠から直接角パイプを取付ける等、柔軟に対応します
- 角パイプのサイズについて
- 間詰部が狭く流量確保が難しい
→角パイプのサイズ、縦横比を自由に製作可能 - 設置箇所が限定される
→受枠形状や勾配、管を斜めに取付けたり柔軟に製作可能 - 新設、補修とも将来の補修交換が困難
→ステンレス製で長寿命です

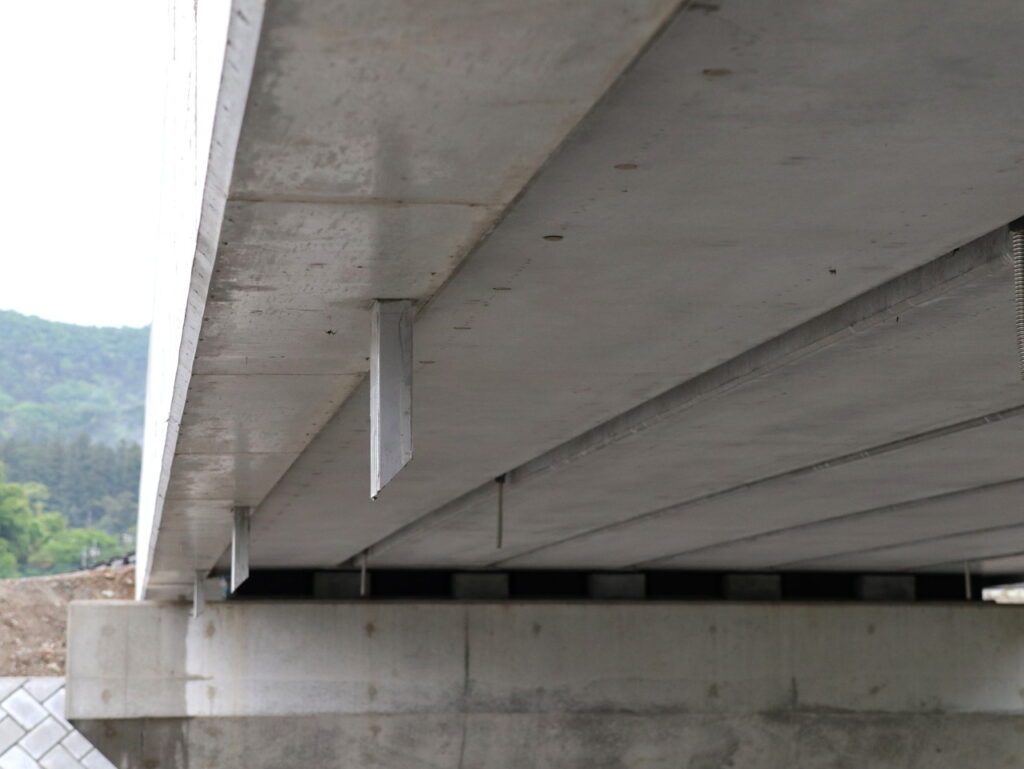

- 流量確保の為、角の縦横比を大きくとった例
※横締めのPC鋼線を避けてください

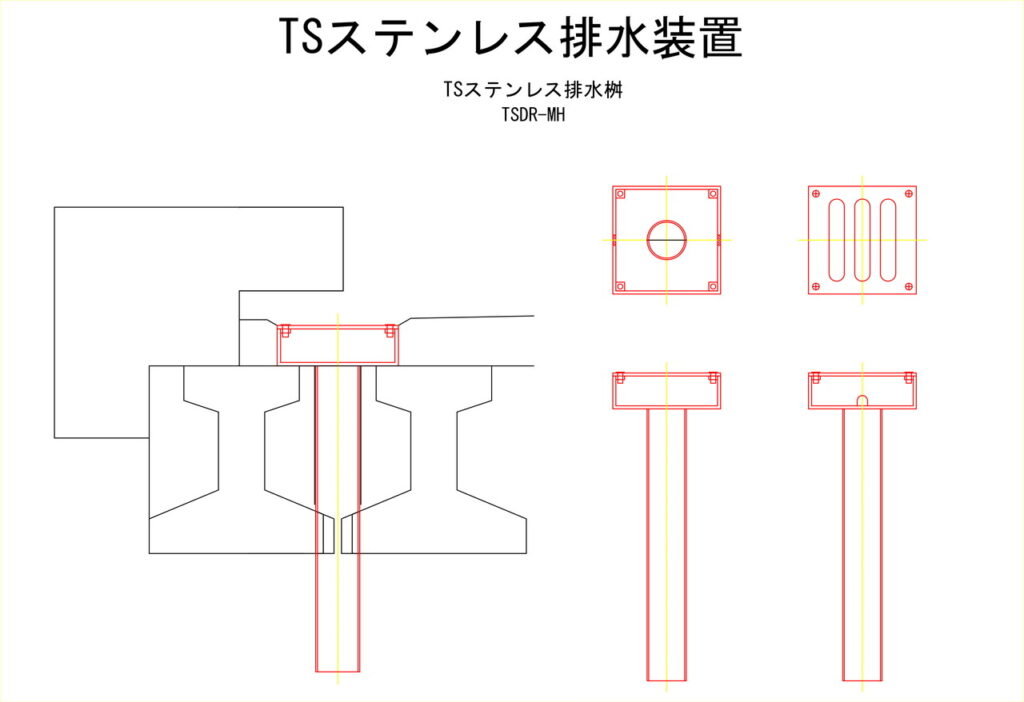

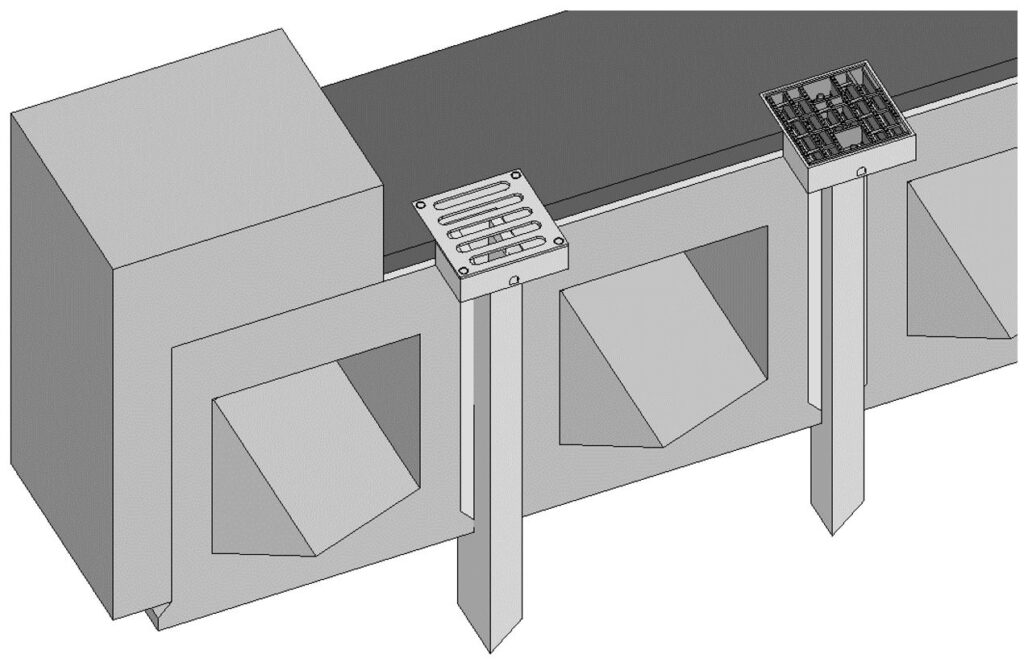

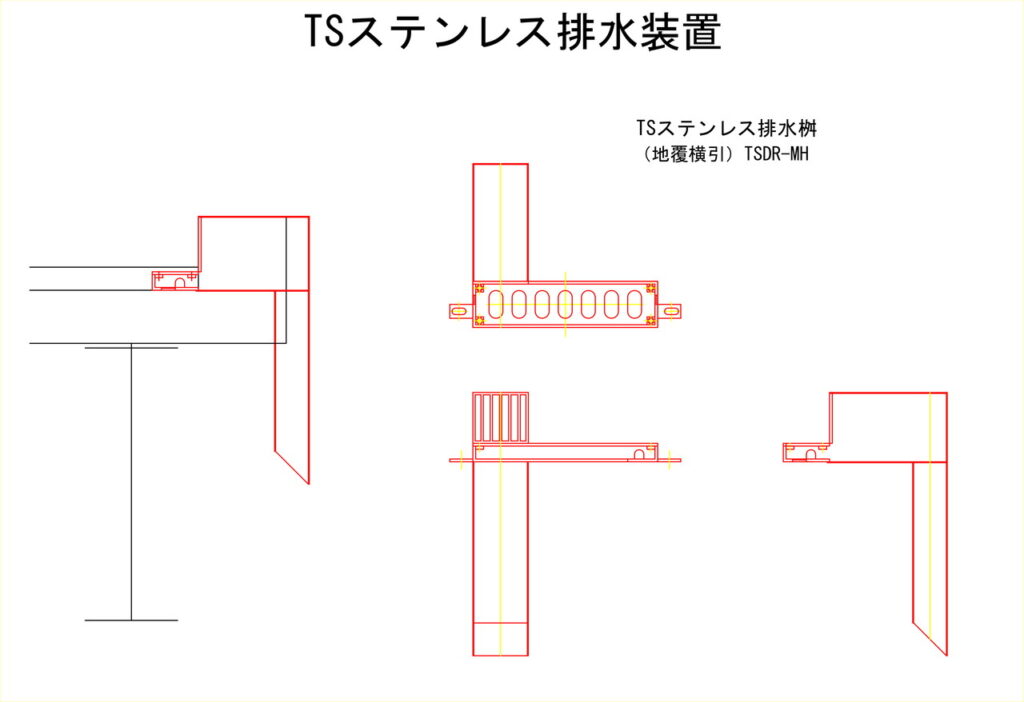

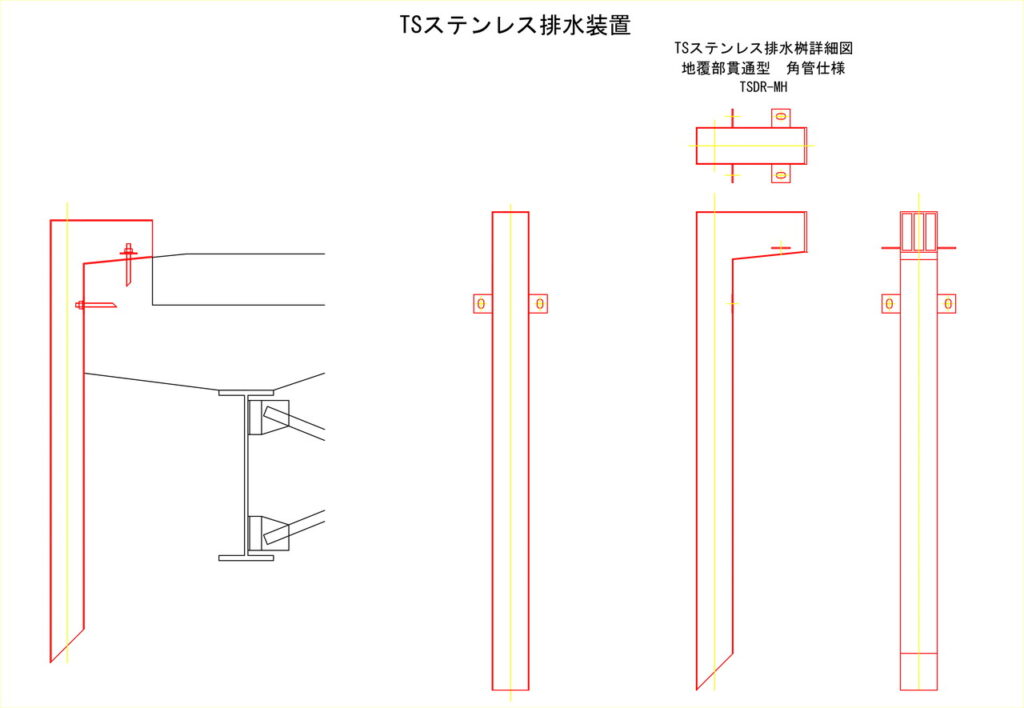

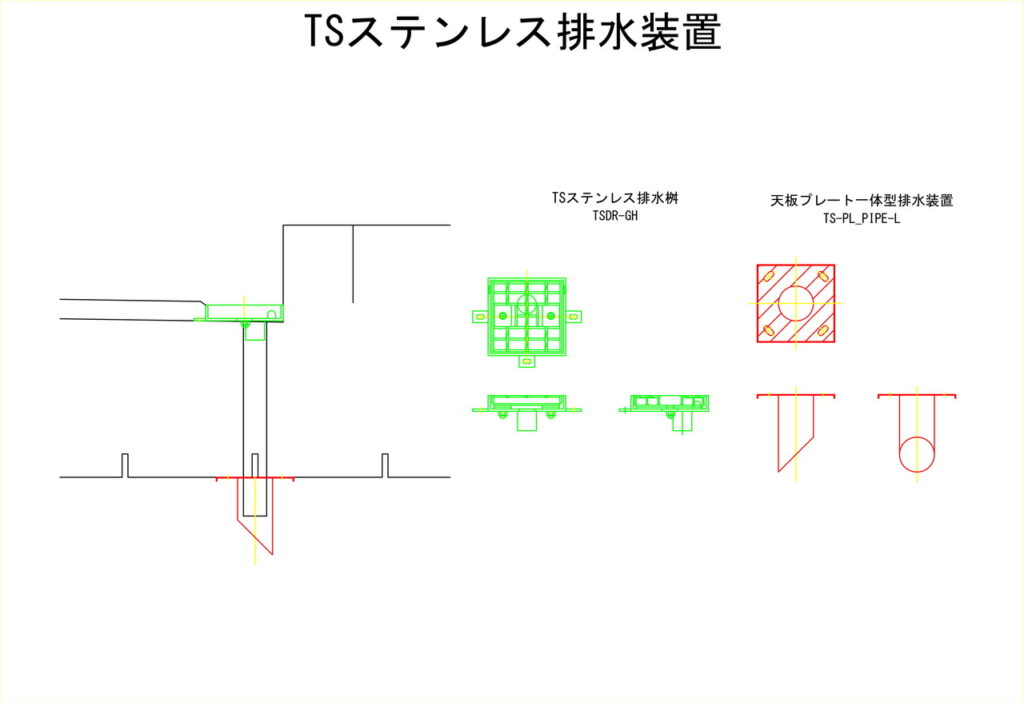

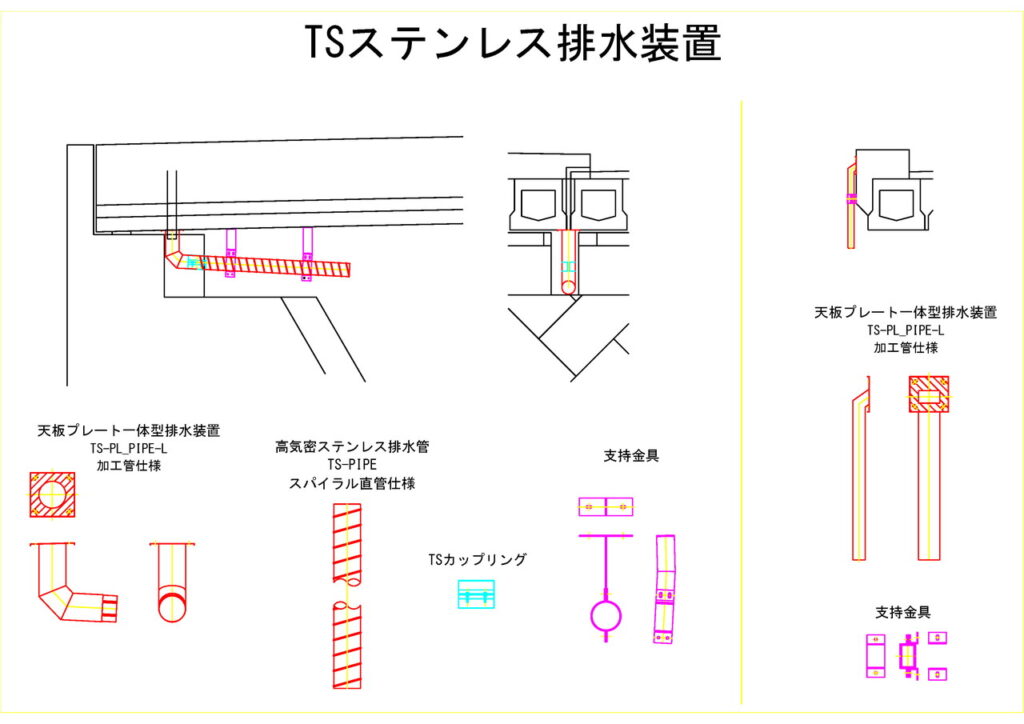

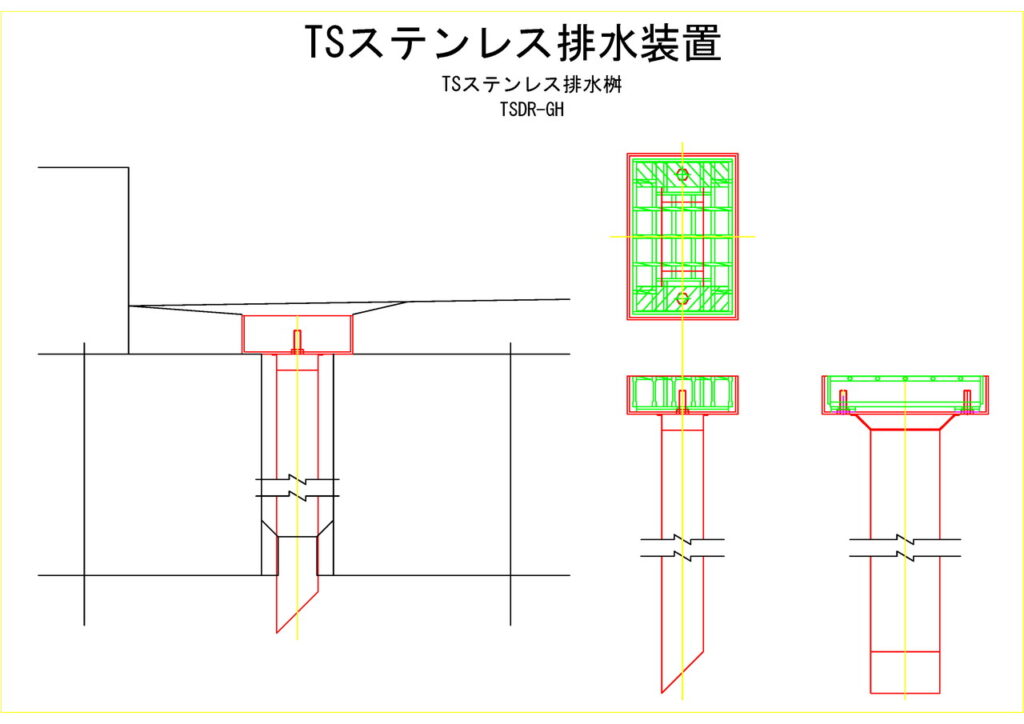

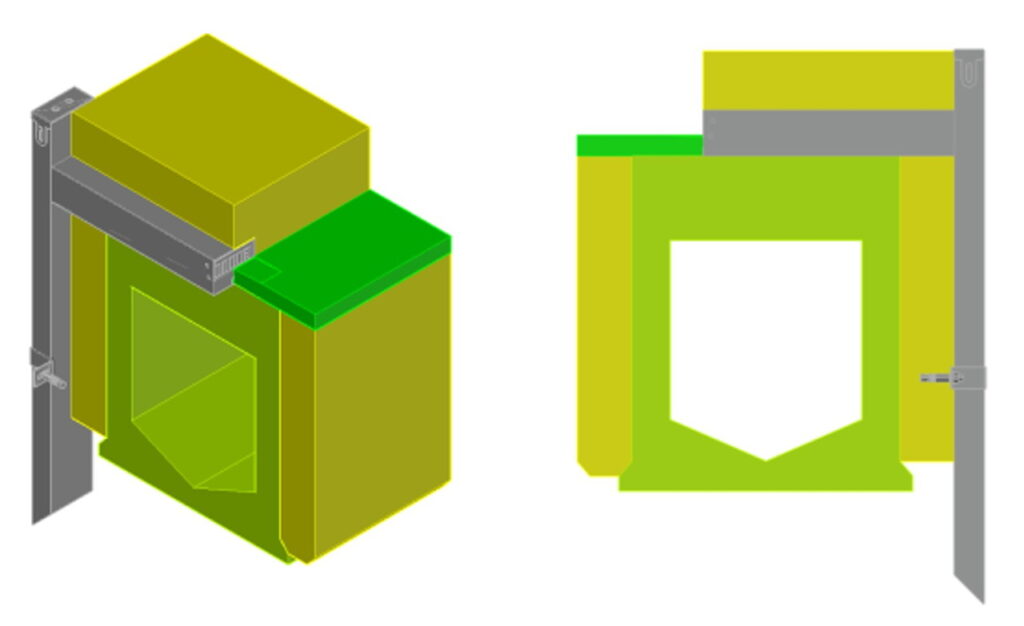

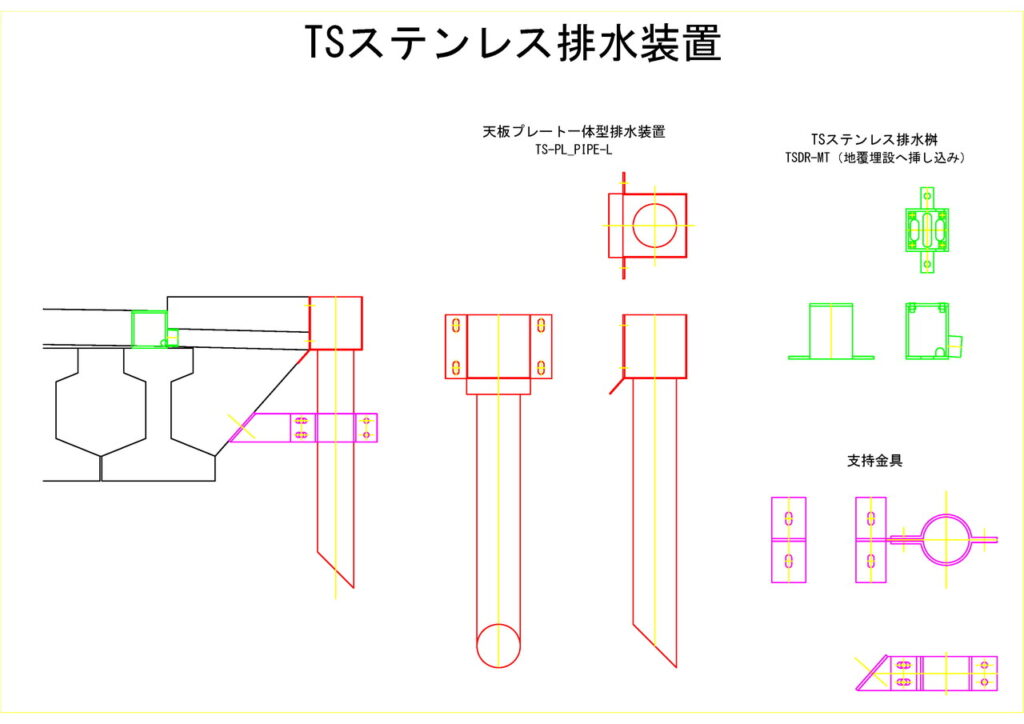

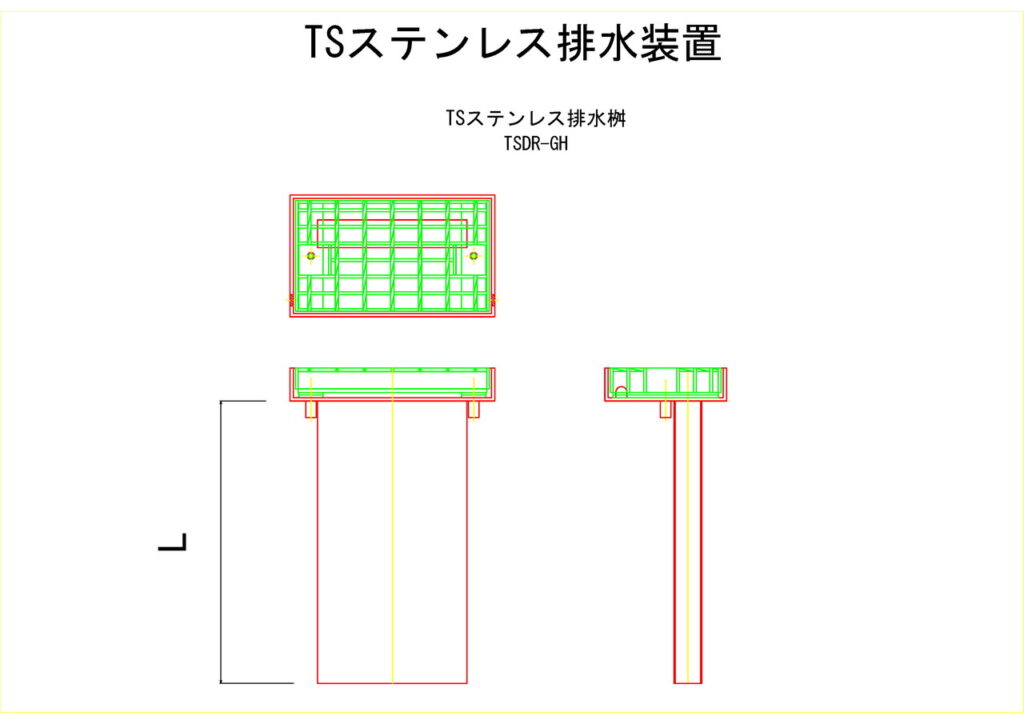

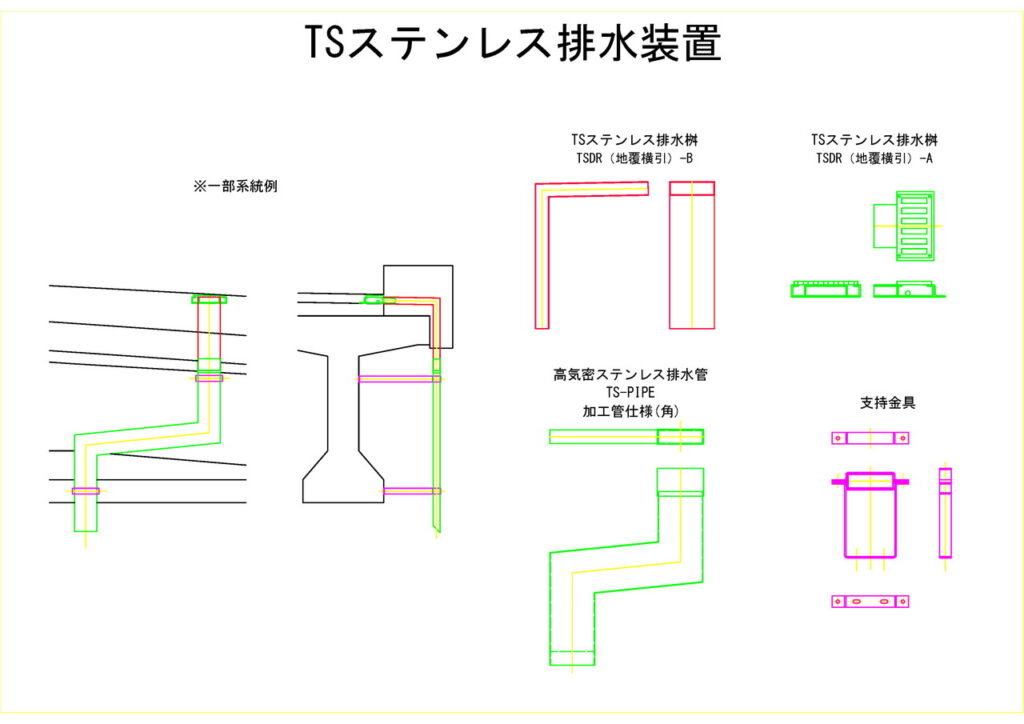

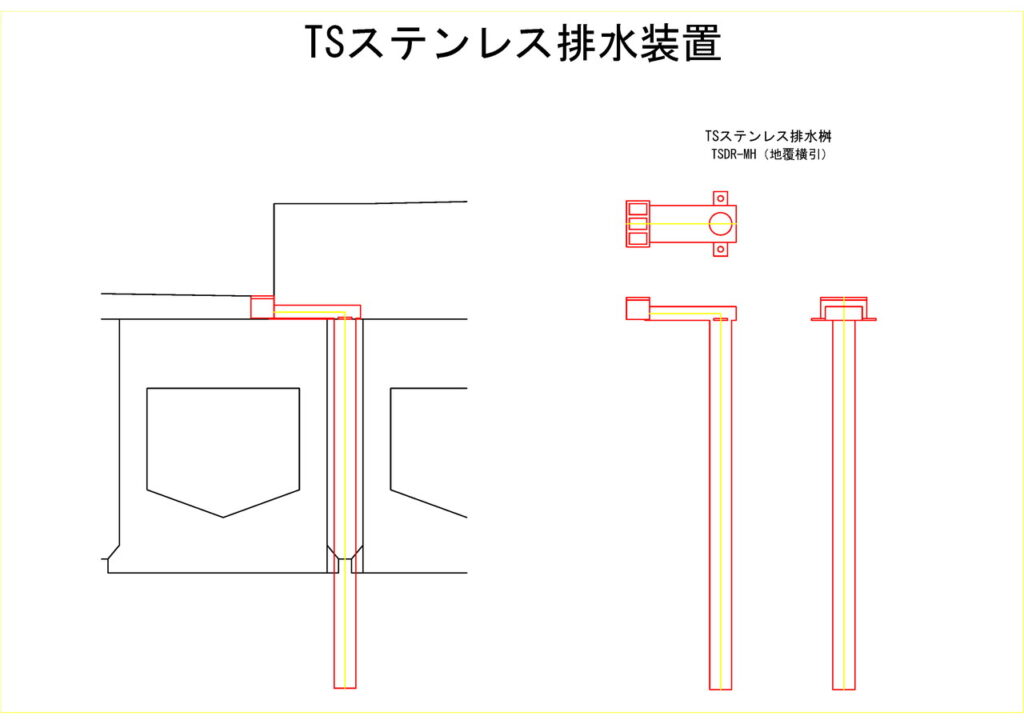

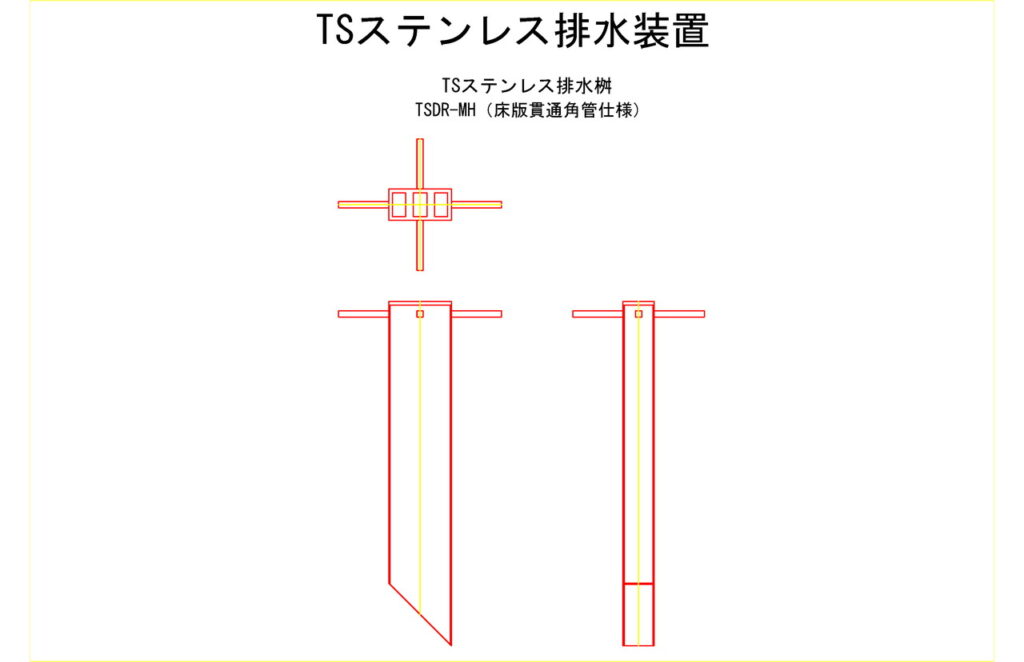

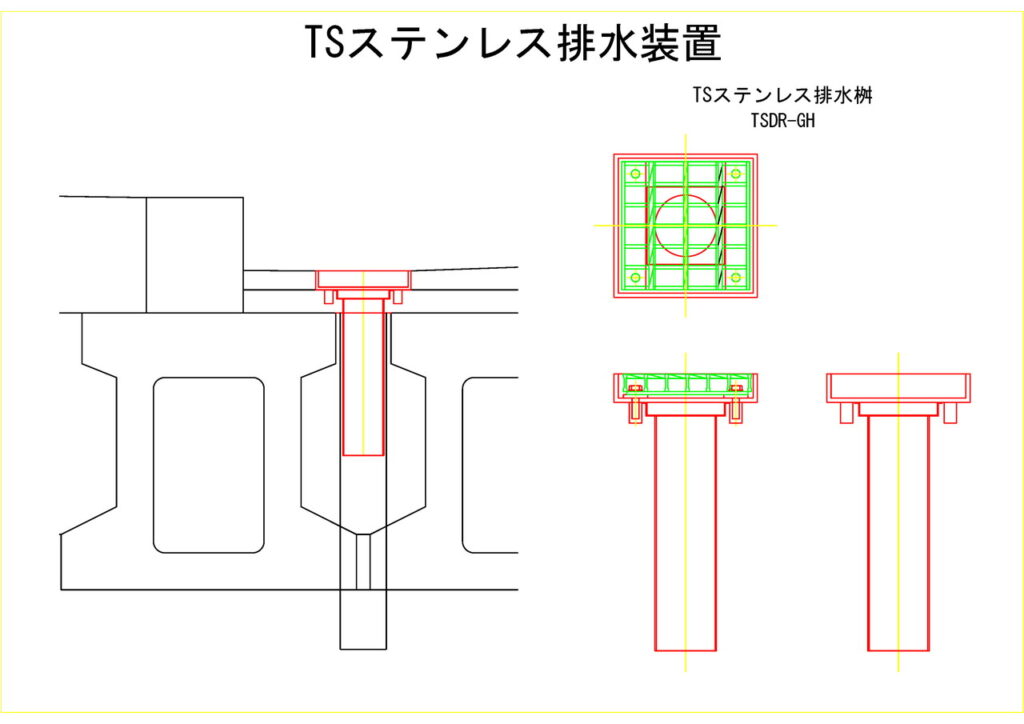

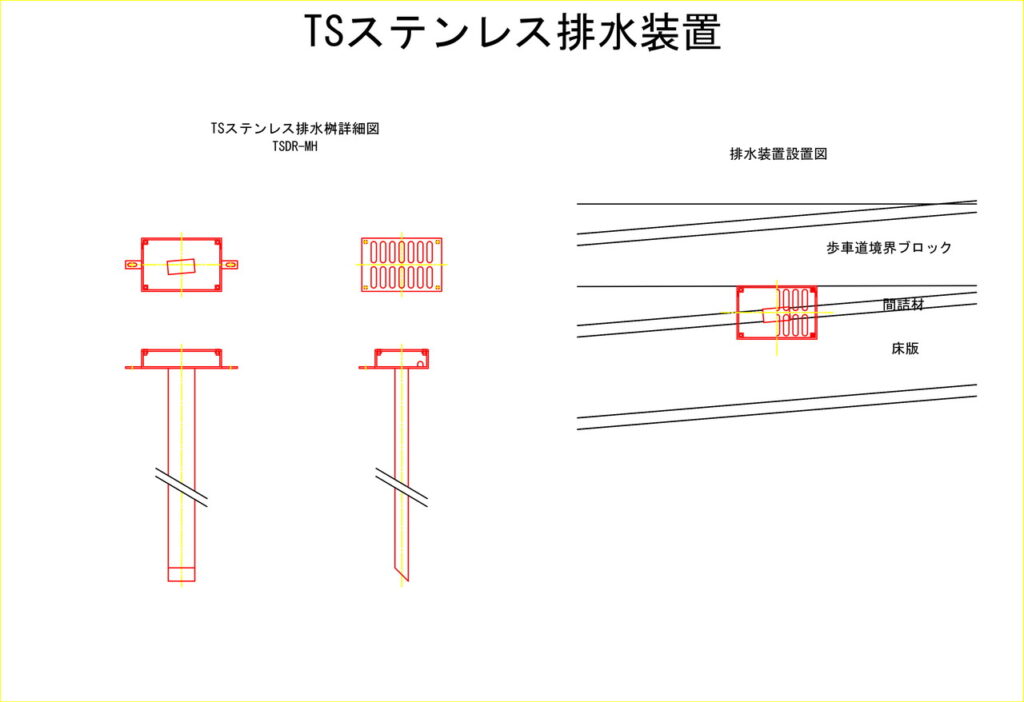

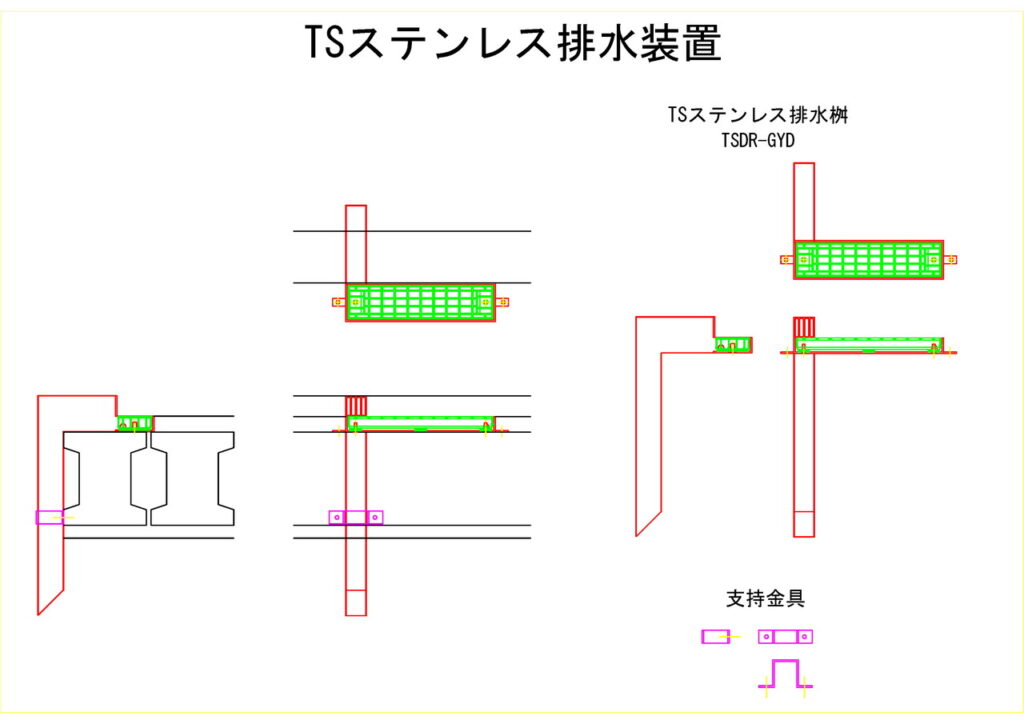

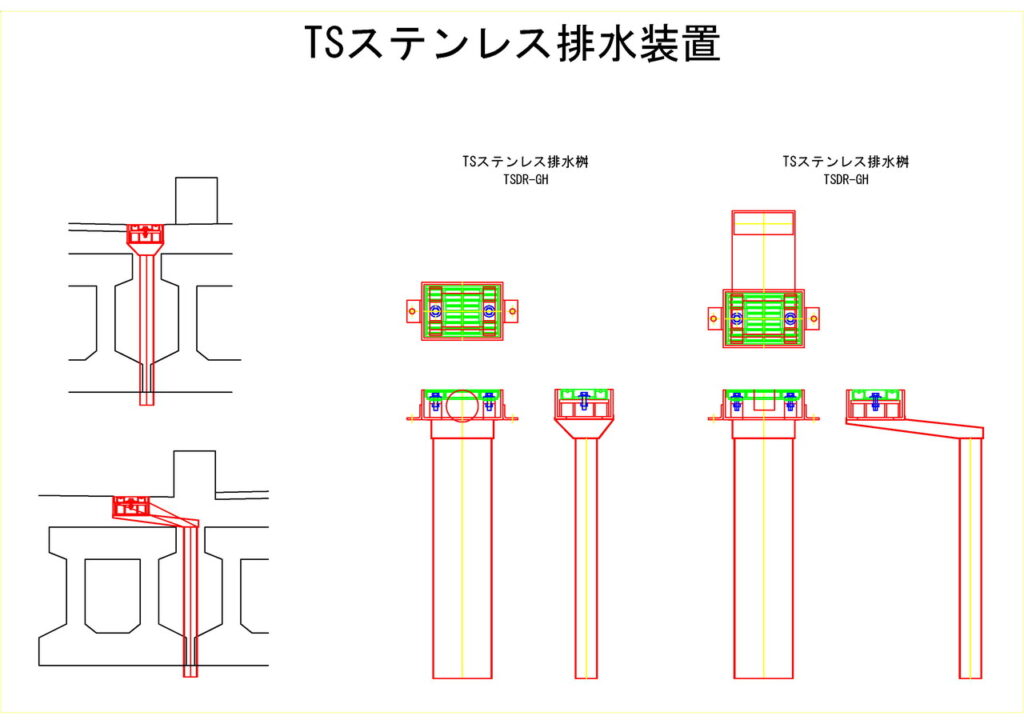

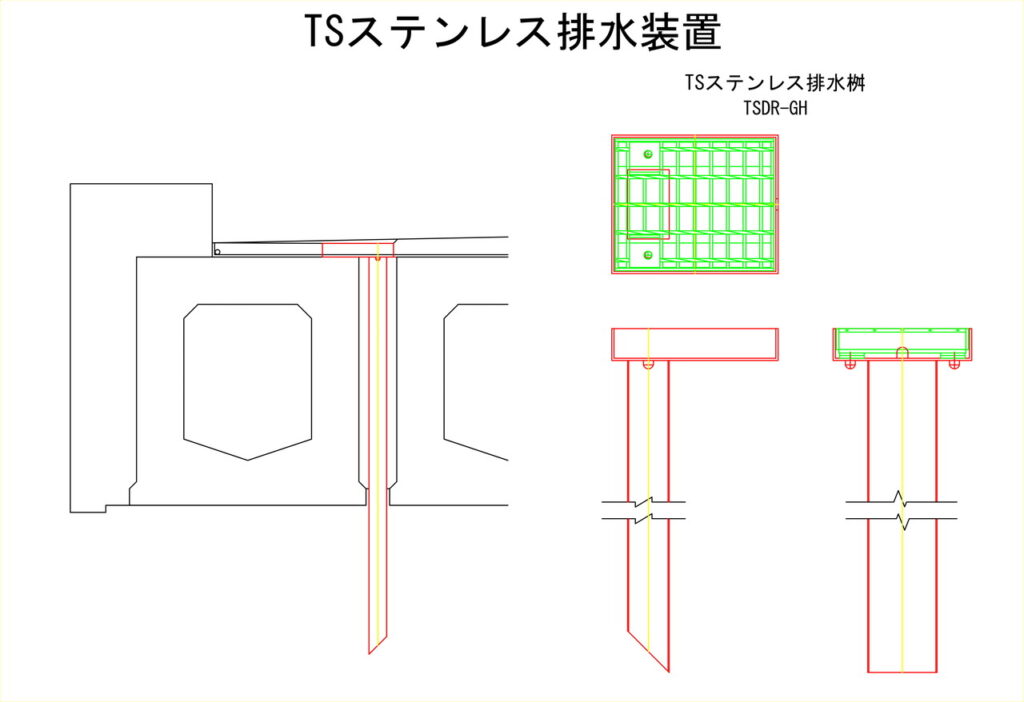

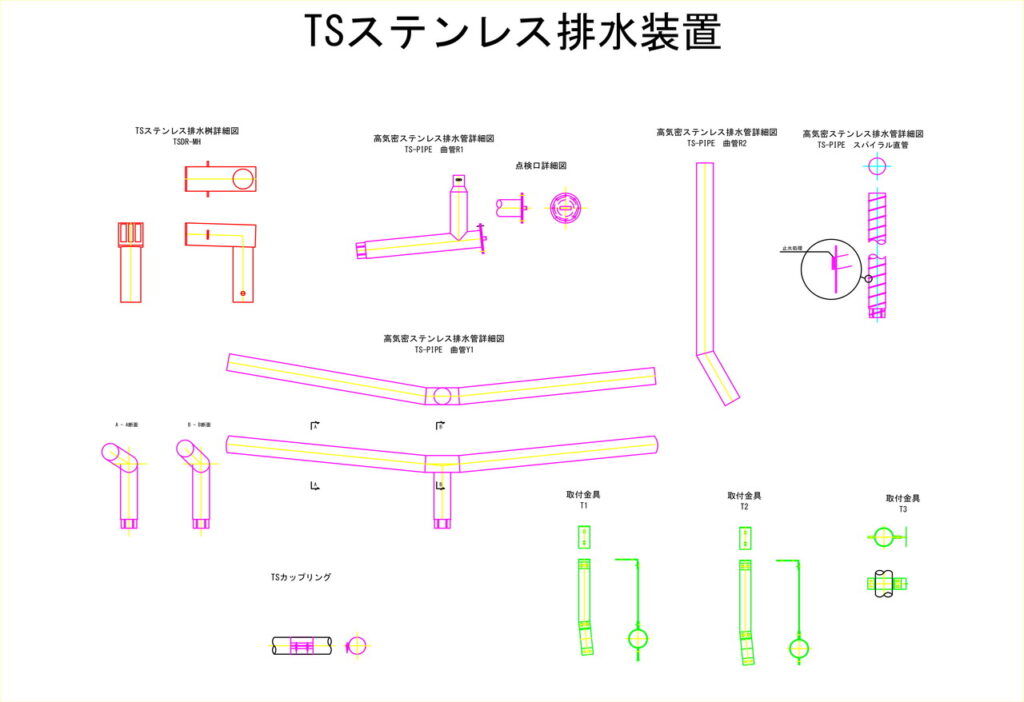

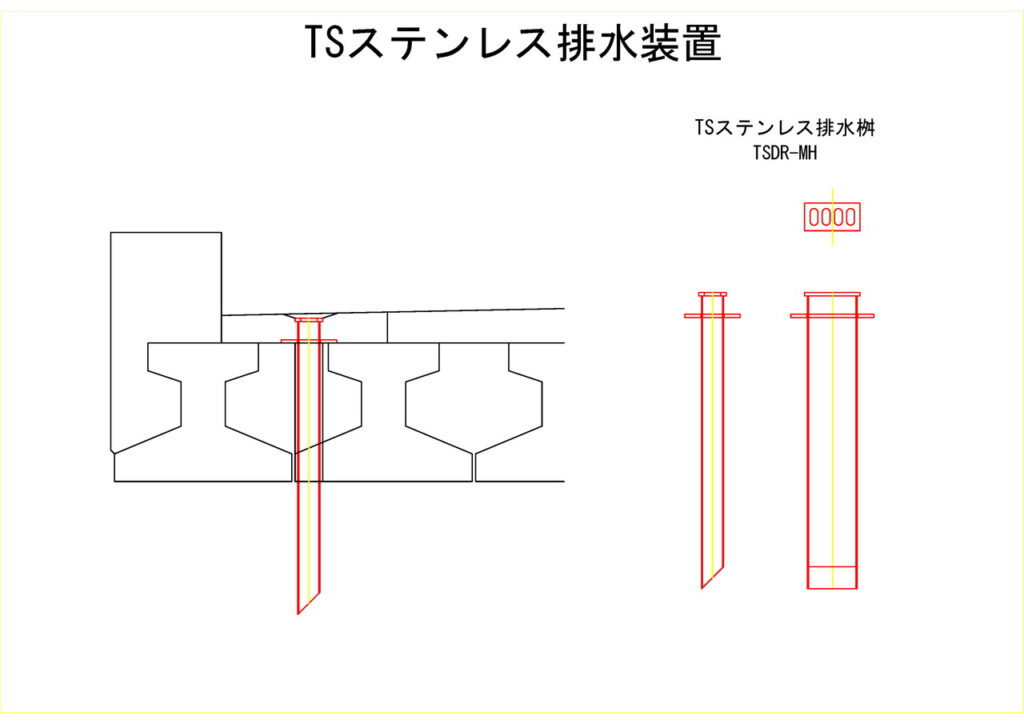

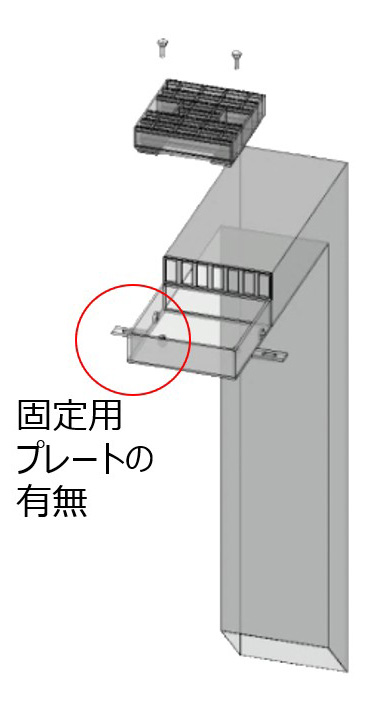

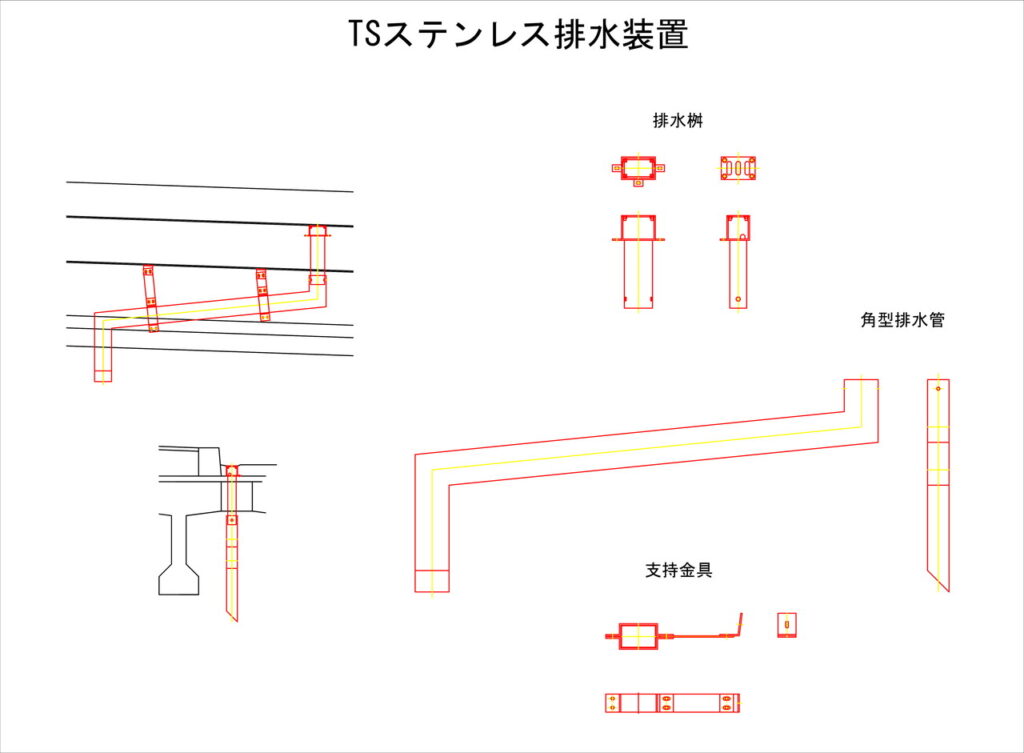

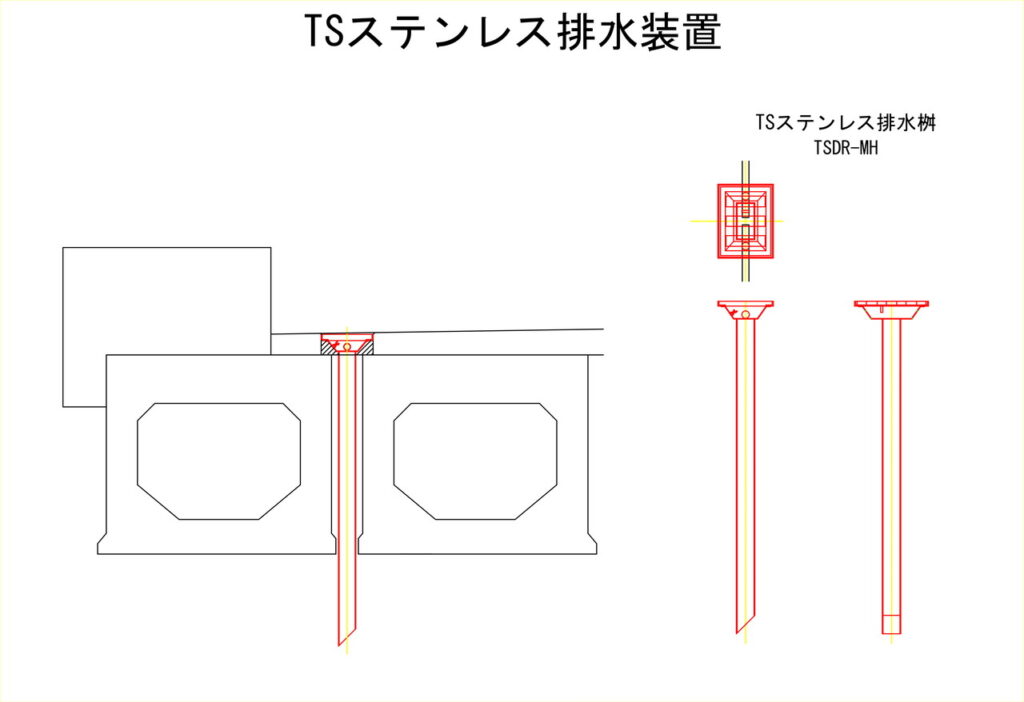

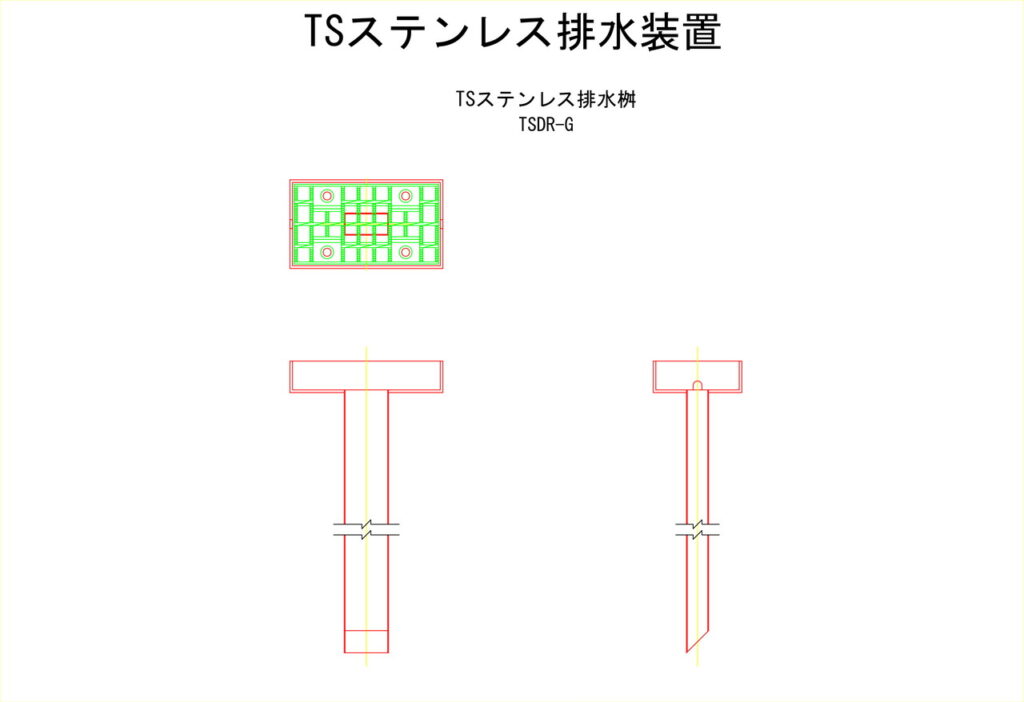

近似製品CAD図

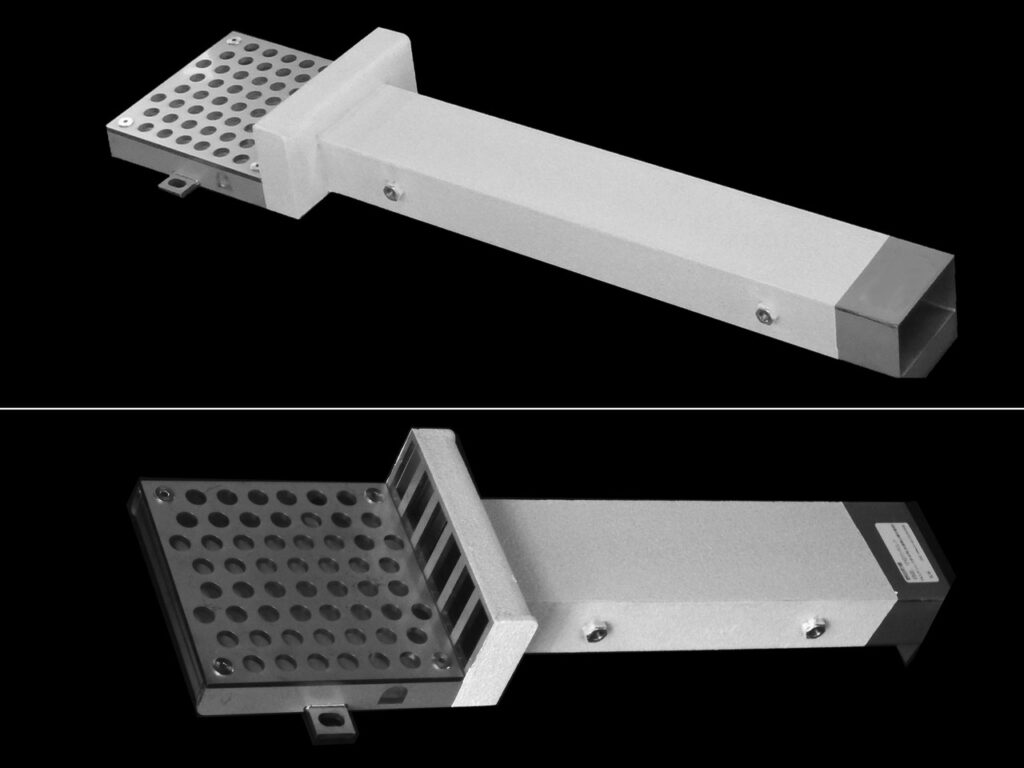

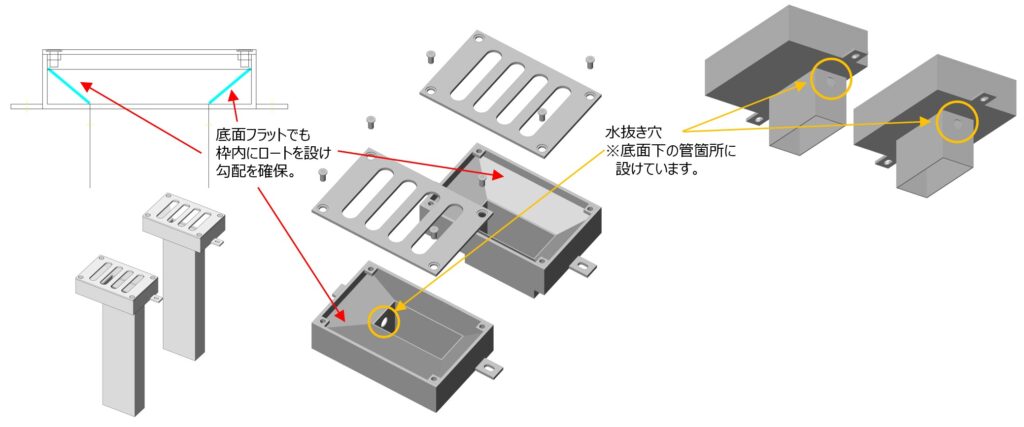

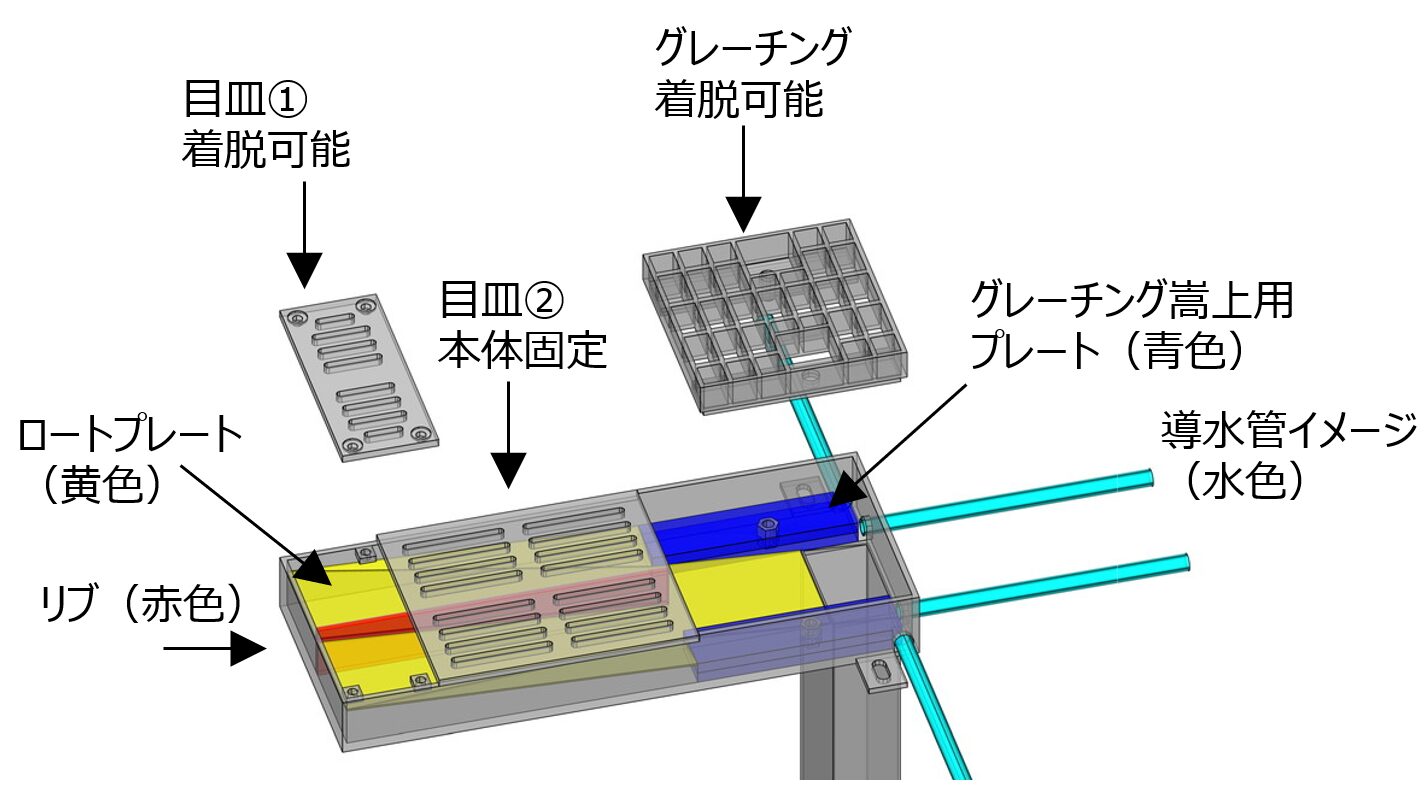

●枠サイズ、角管位置、ロート、枠内プレート等々、自由に製作可能です

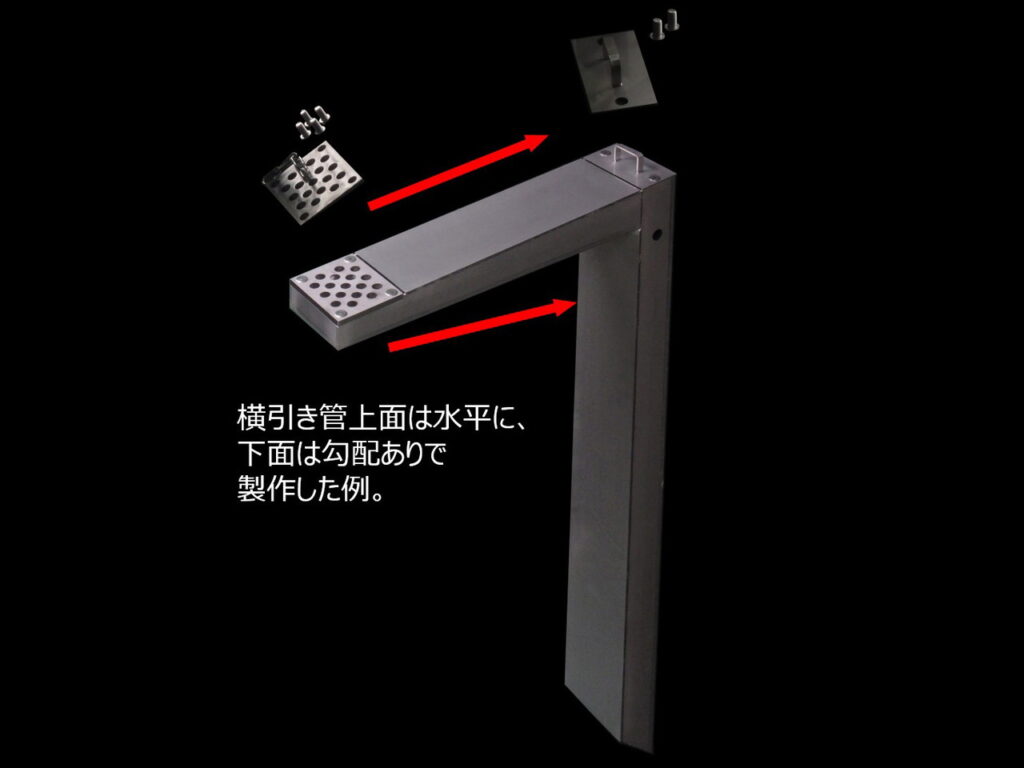

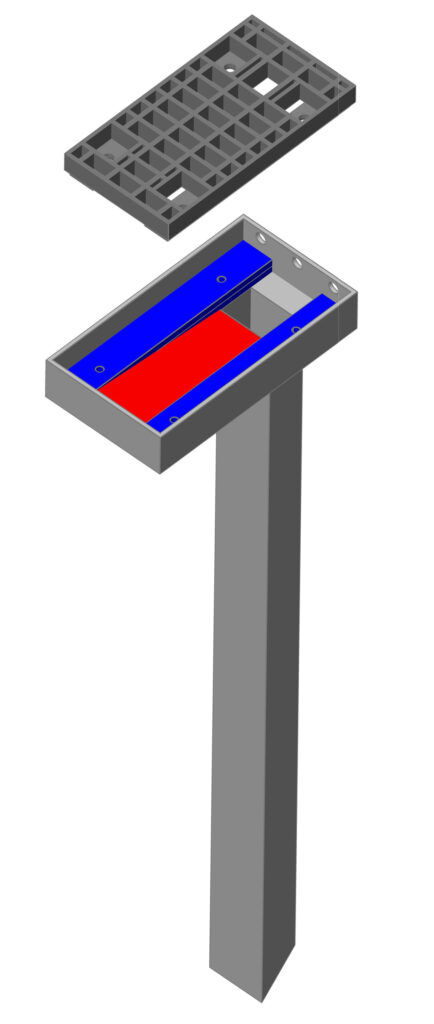

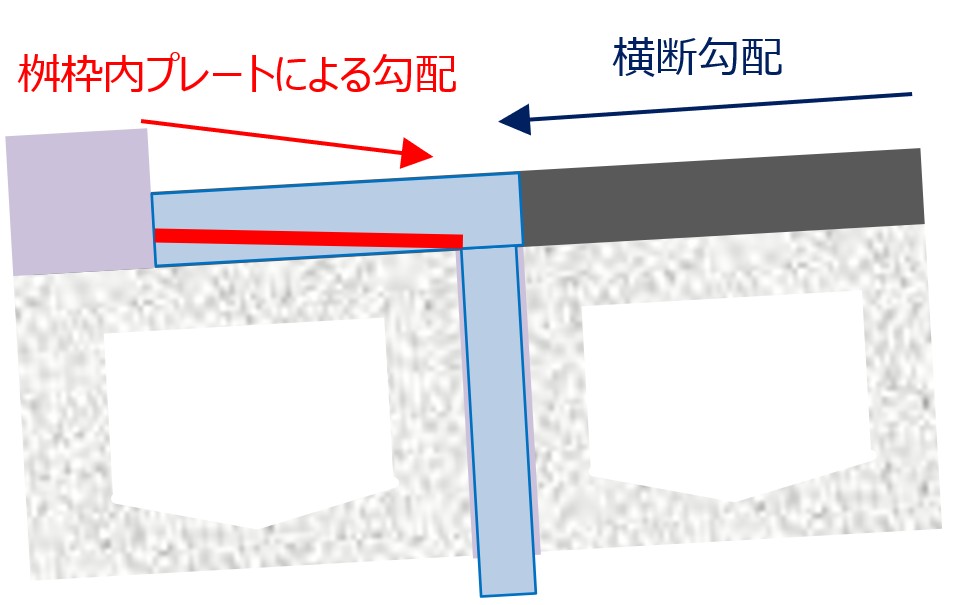

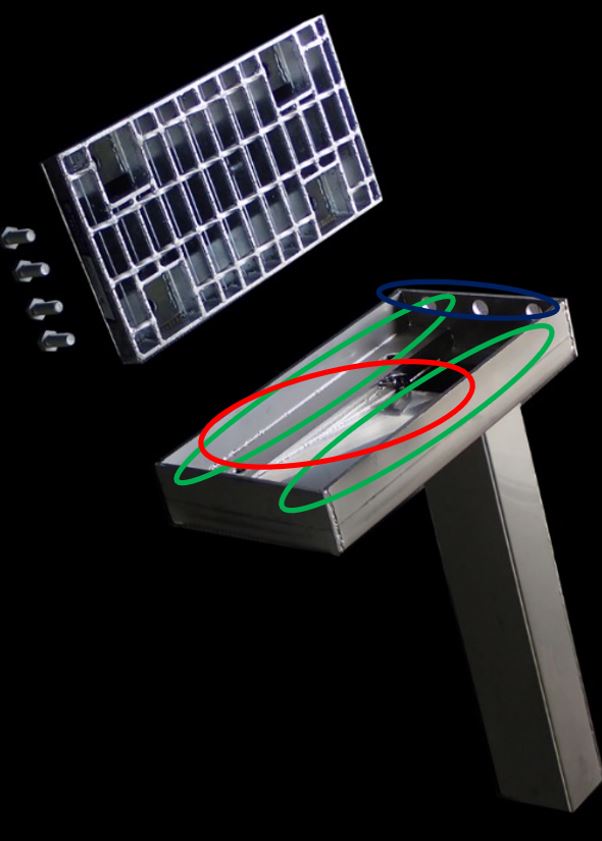

◀︎ロート部無しで桝枠内で勾配を設けた例。
①排水桝内に水が溜まらないよう桝枠内にプレート（赤色）を取付けし製作。
②輪荷重対応用にグレーチング設置箇所をプレート（青色長方形箇所）で嵩上げ。
③基層が不透水仕様のため、水抜き孔位置 を上側に配置。
・ロート（ホッパー）を設けた例
◀︎ロート部を設けて勾配を確保した例︎。
※桁が床版の場合は設置困難な場合有り。
上記例の現場写真 栃木県 宇都宮市
フリーキーワード：東川橋

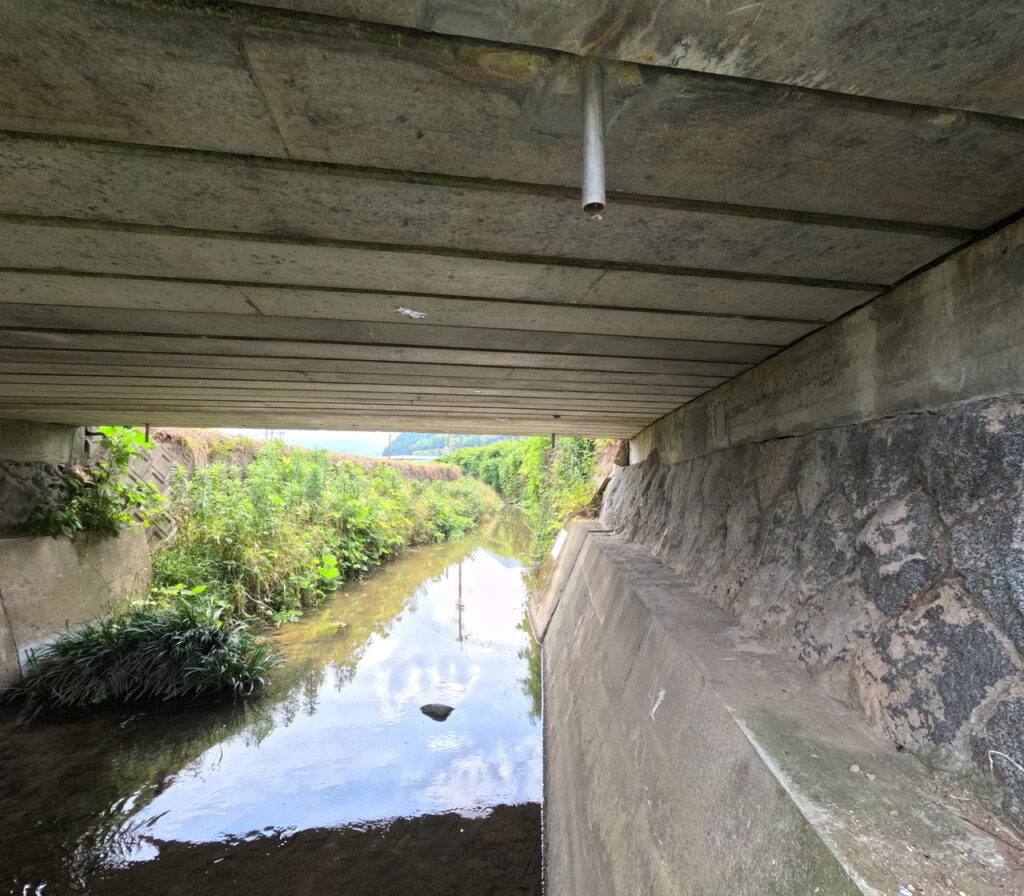

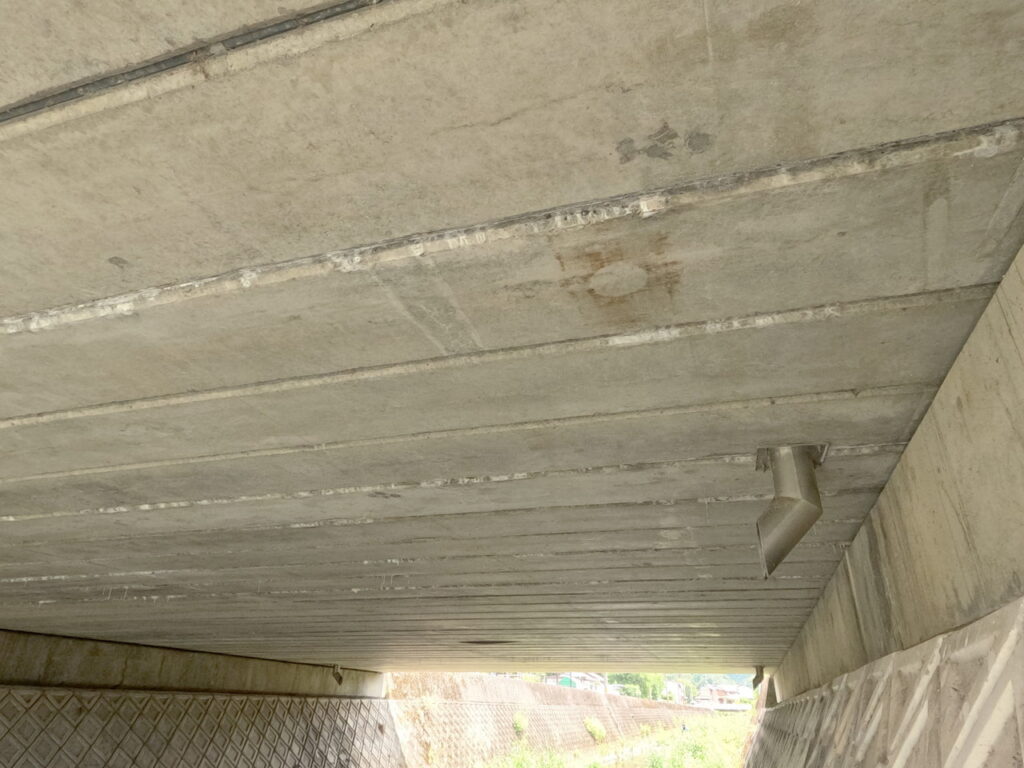

①-B2-1.間詰部 製作、設置例

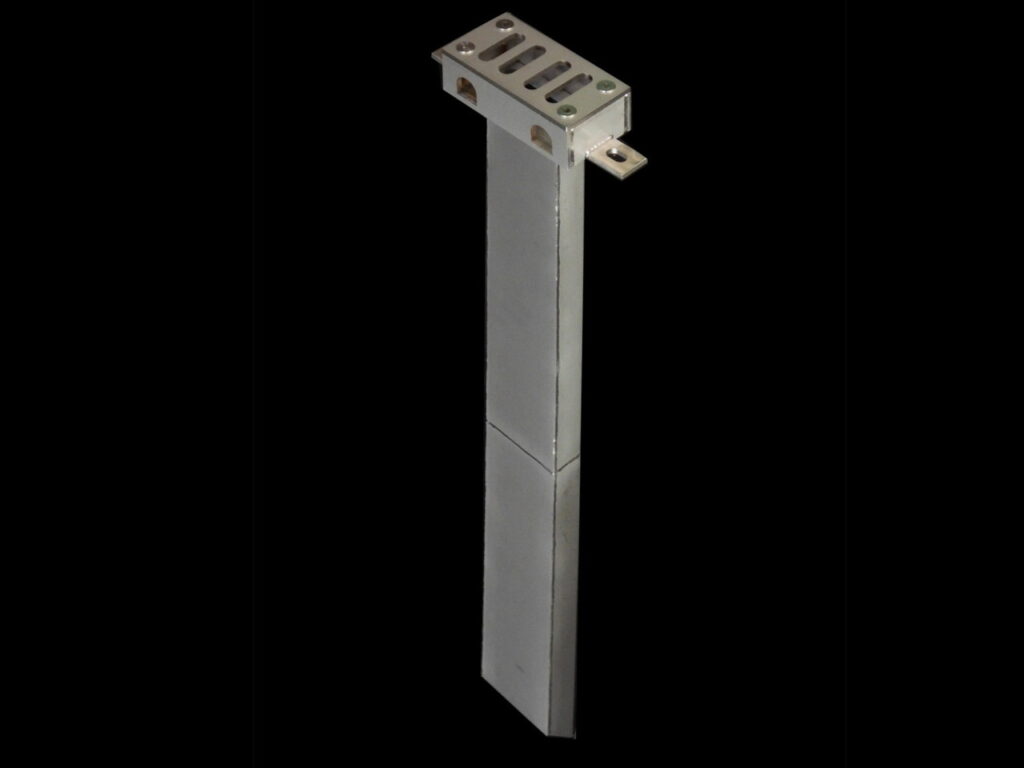

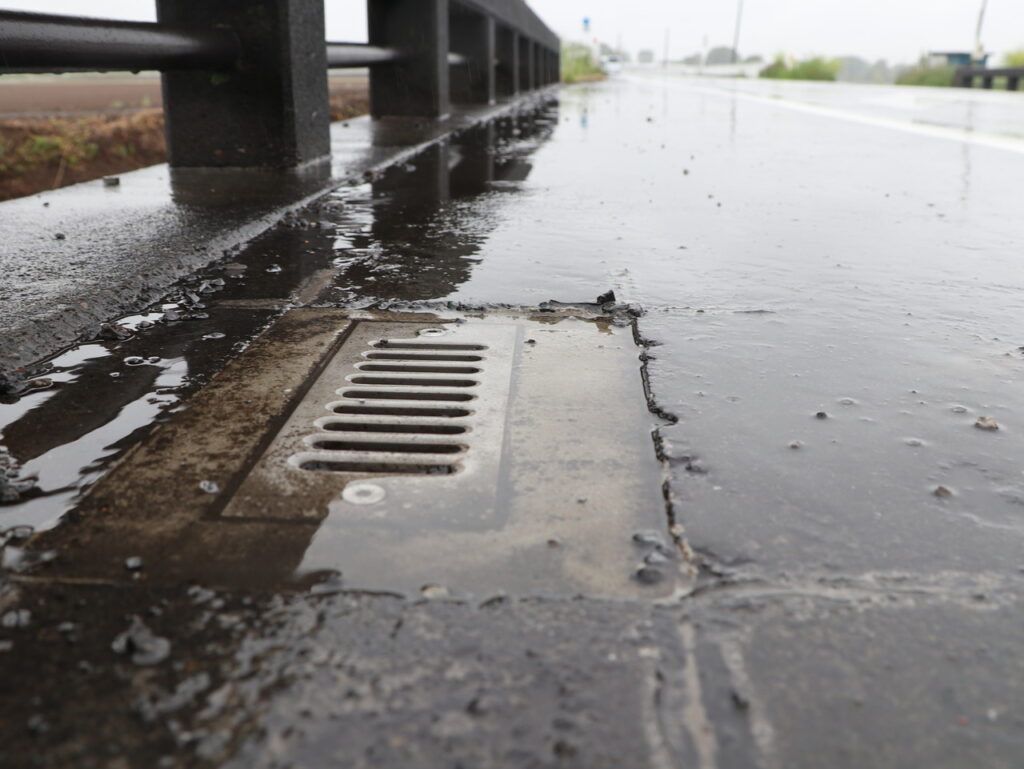

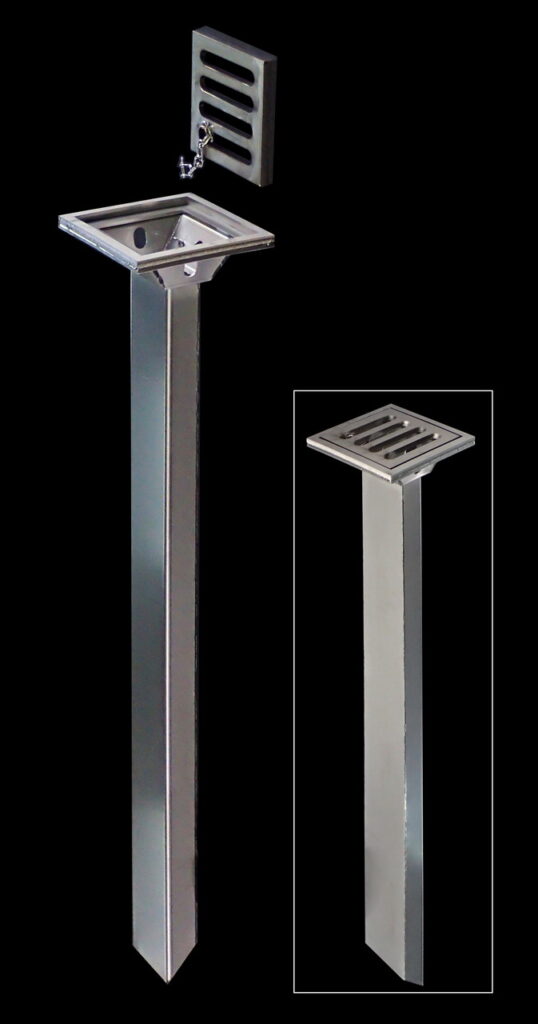

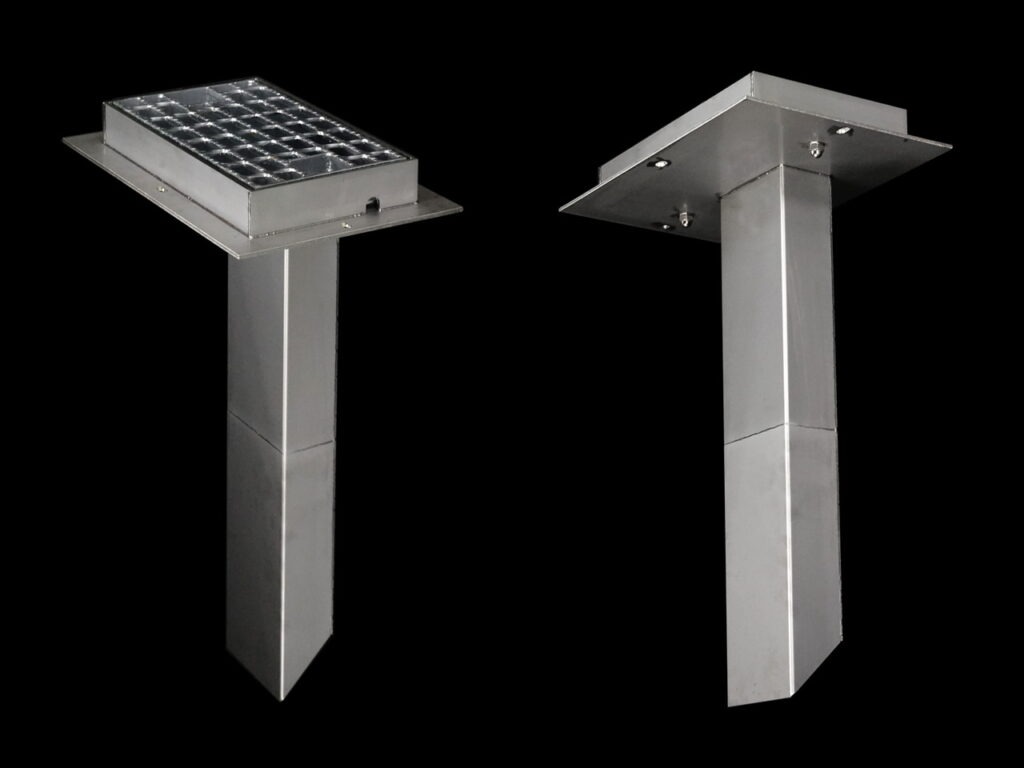

①-B2-1-1. 標準的な形状例

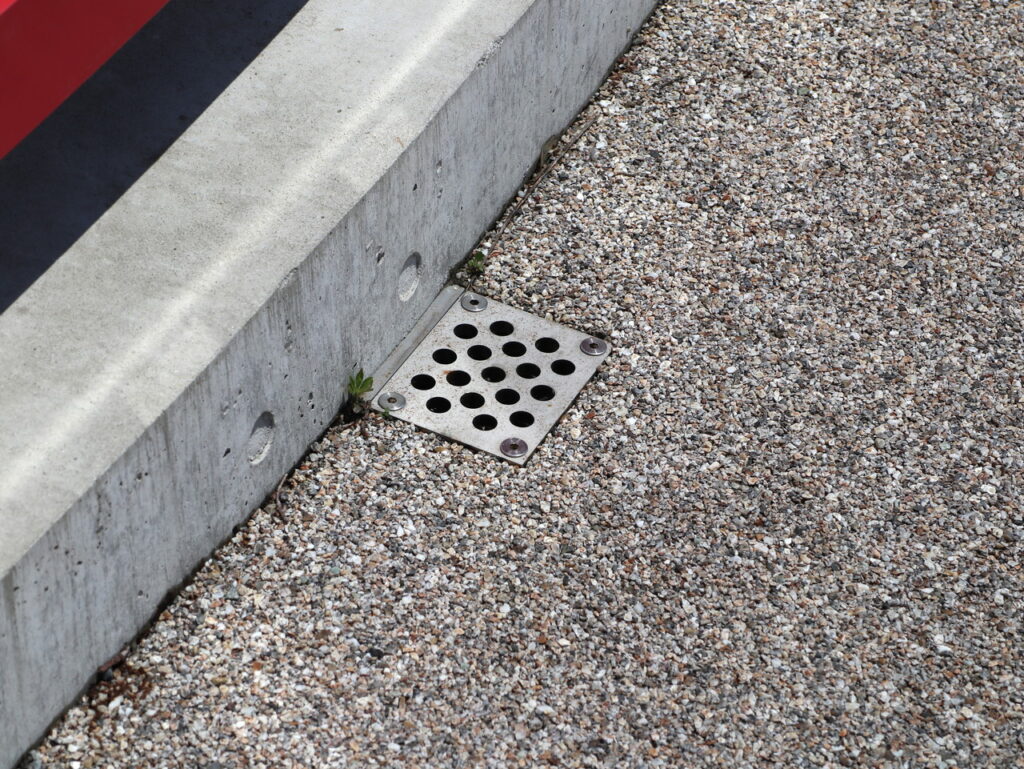

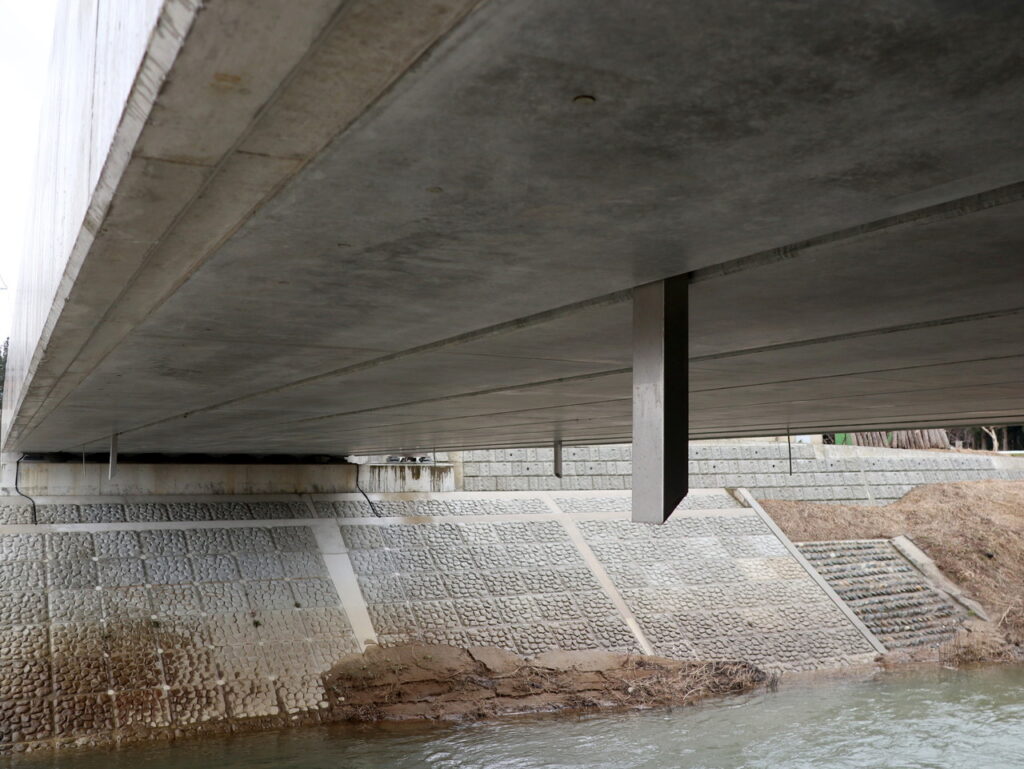

設置例①
上記例の現場写真 愛知県 名古屋市
フリーキーワード：池ノ下南橋
設置例②
上記例の現場写真 香川県 丸亀市
フリーキーワード：西汐入川橋

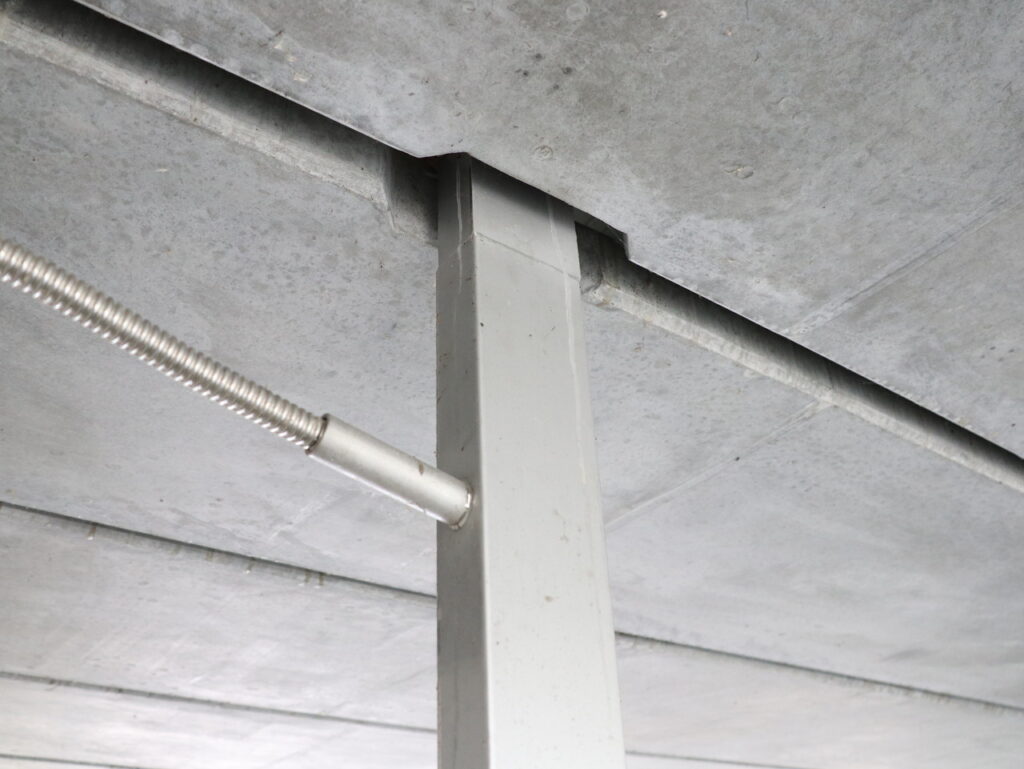

さや管付き例
上記例の現場写真 富山県 富山市
フリーキーワード：御旅屋橋

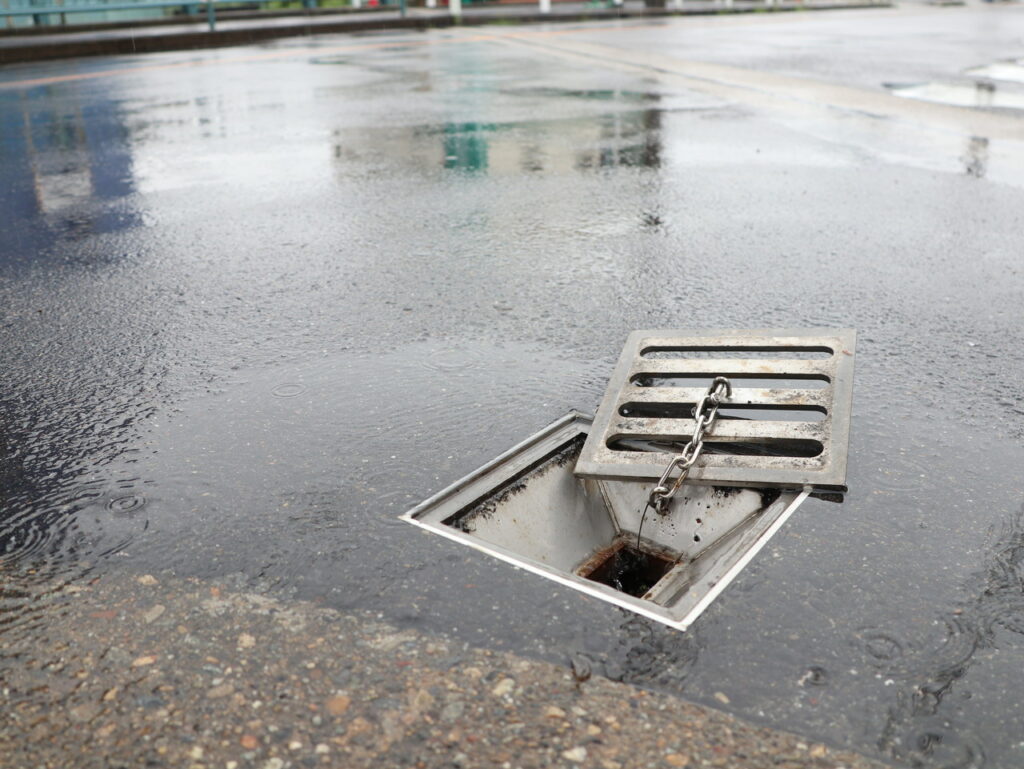

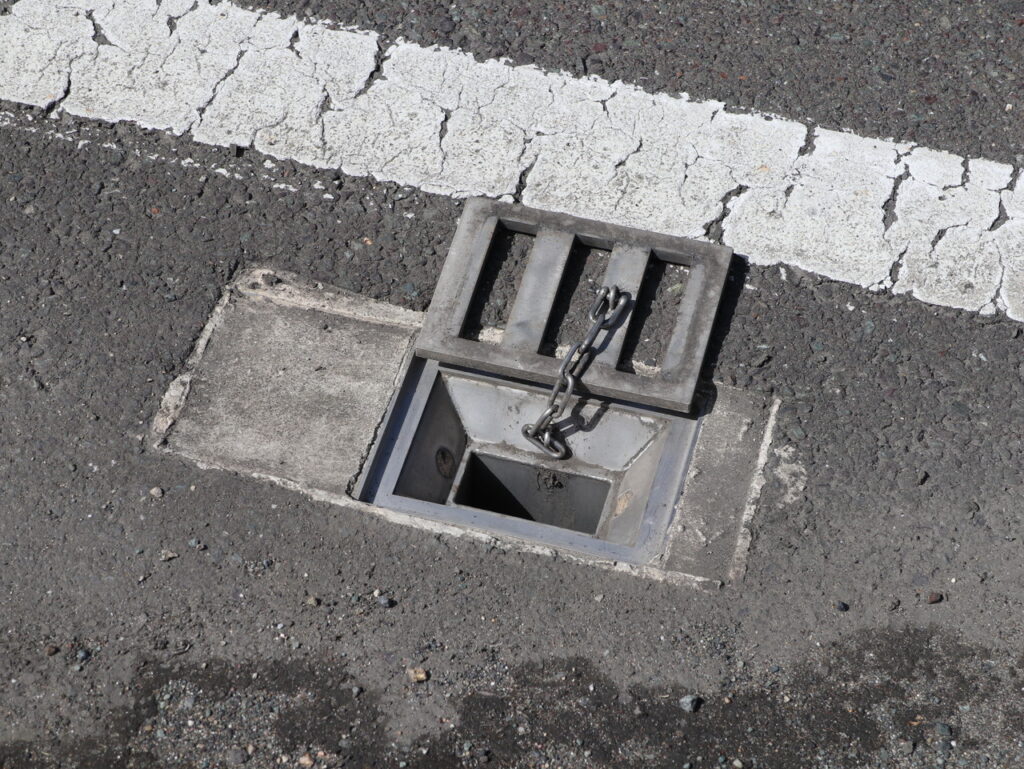

蓋を開けた状態①
上記例の現場写真 愛知県 名古屋市
フリーキーワード：池ノ下南橋
蓋を開けた状態②
上記例の現場写真 福井県 小浜土木事務所
フリーキーワード：赤岩橋

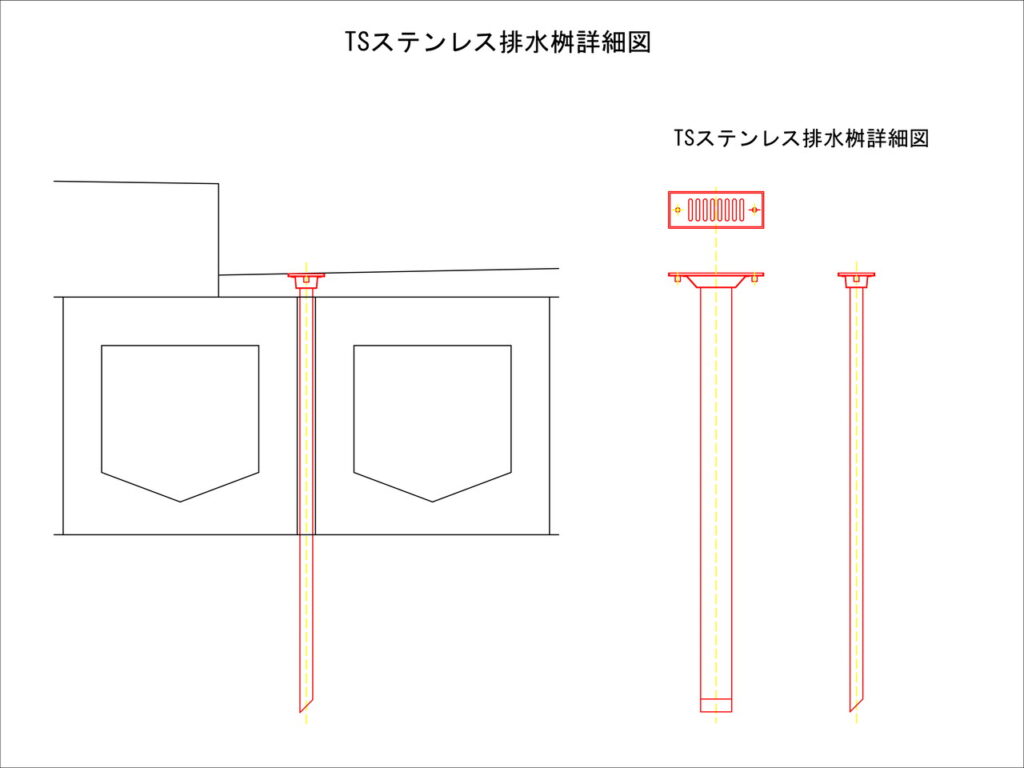

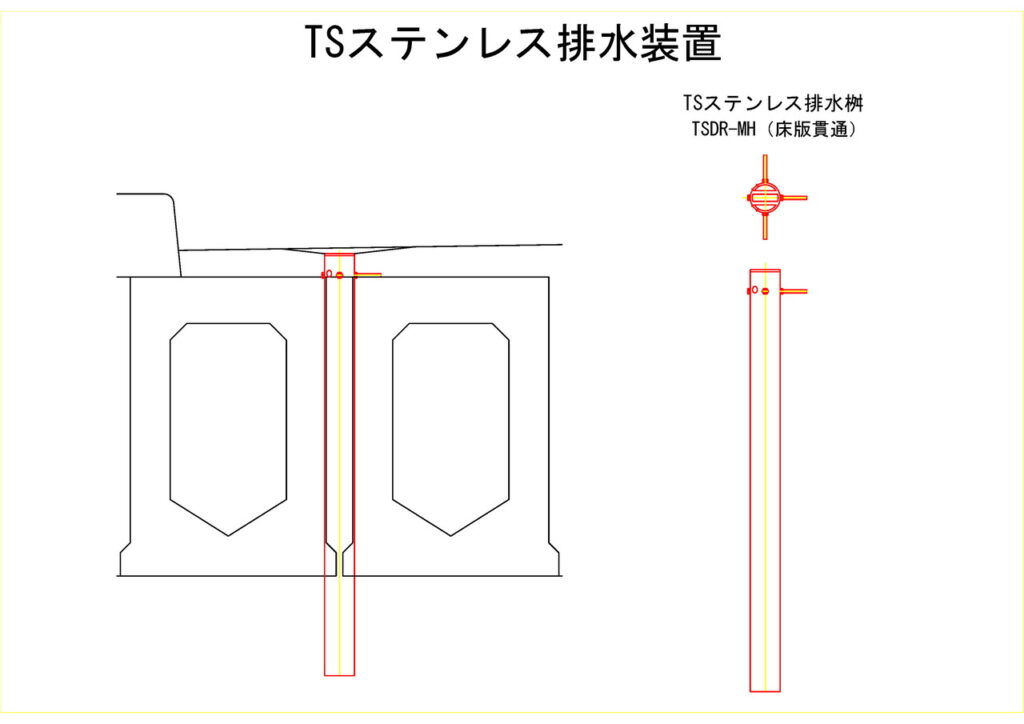

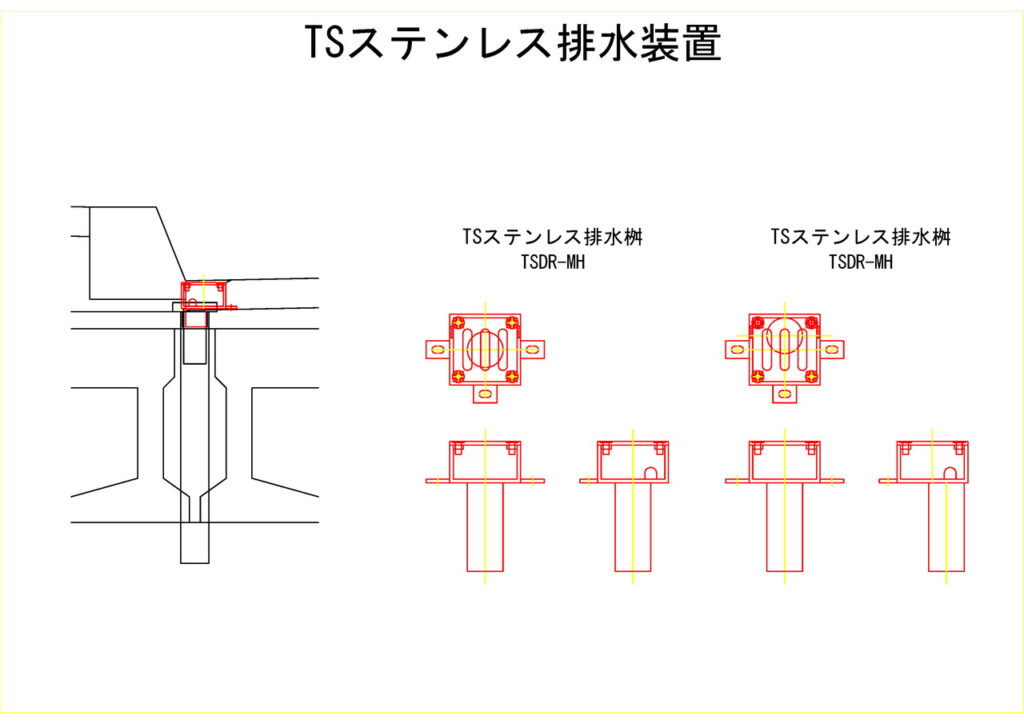

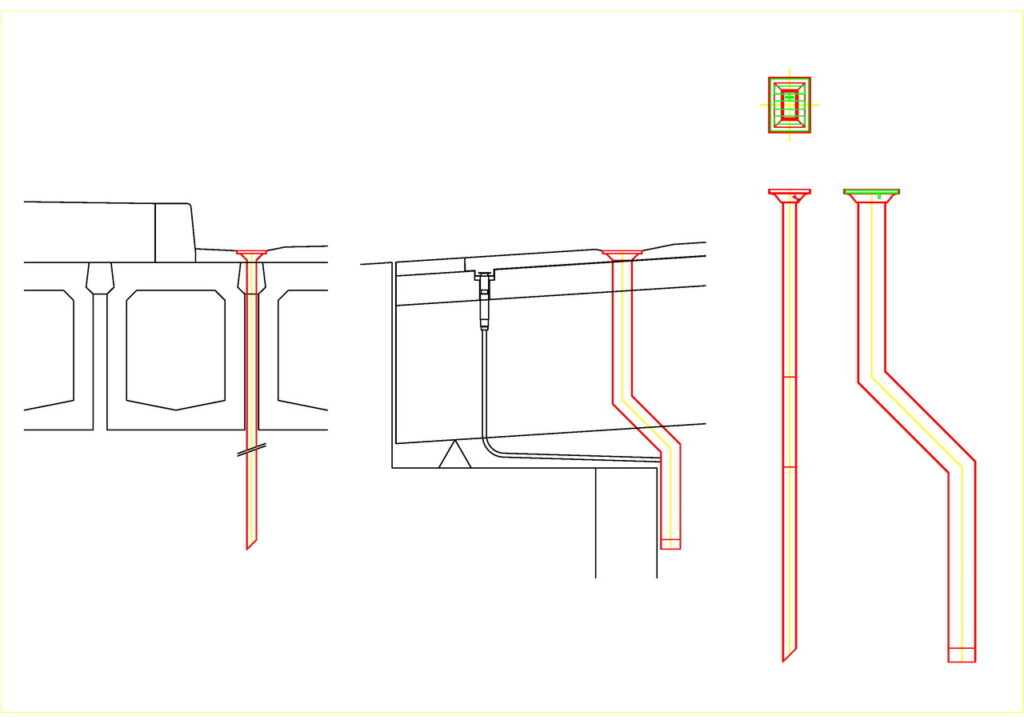

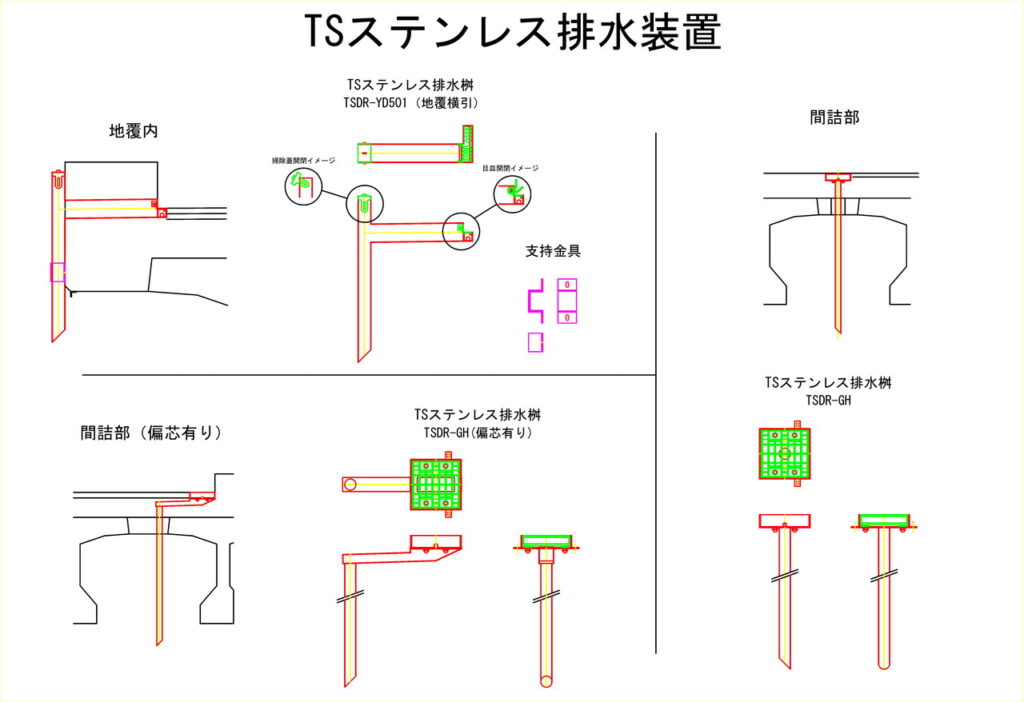

図例

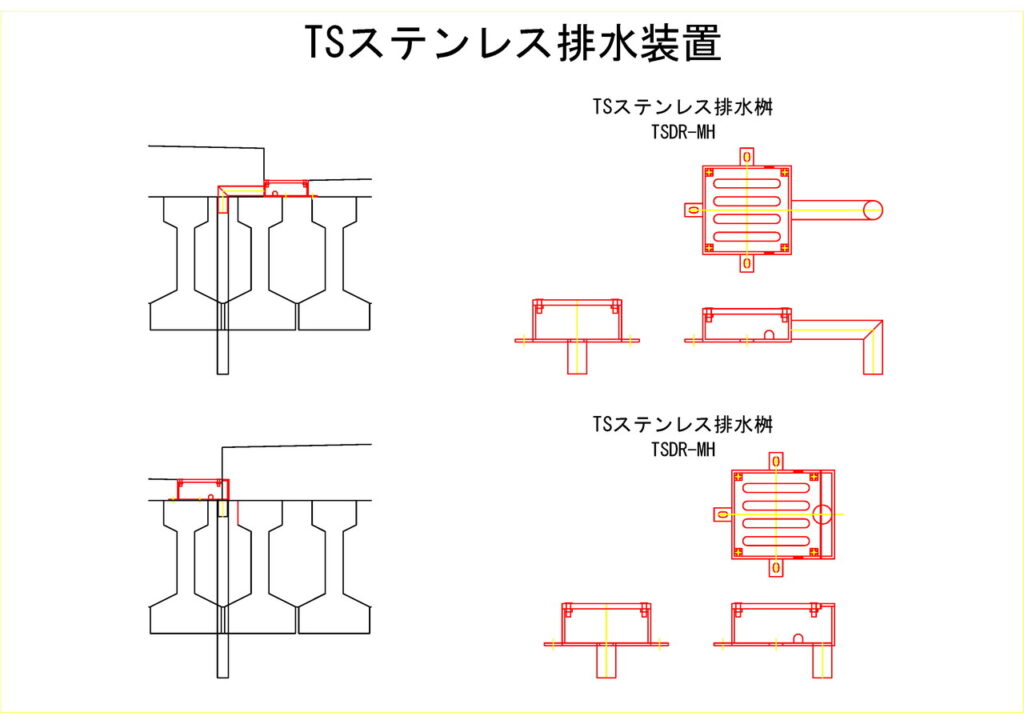

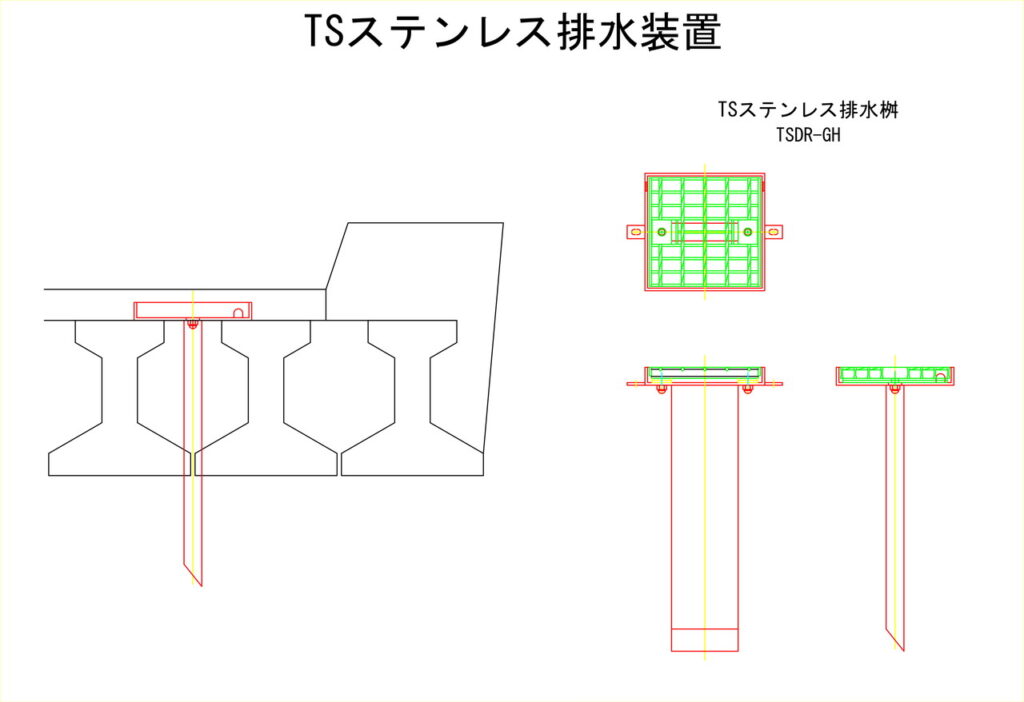

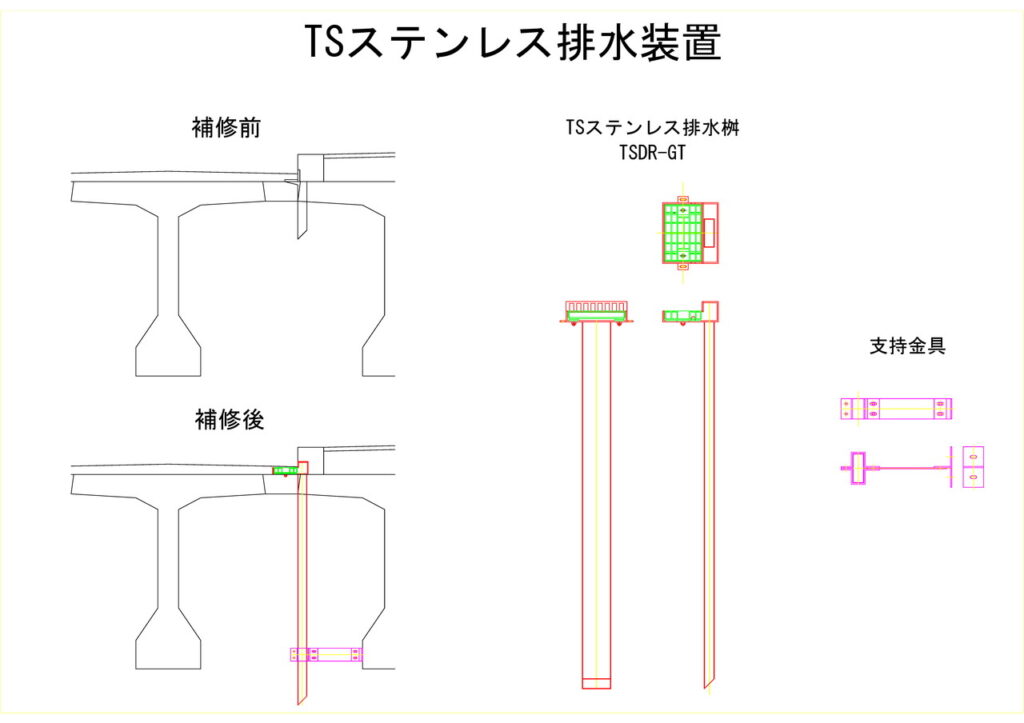

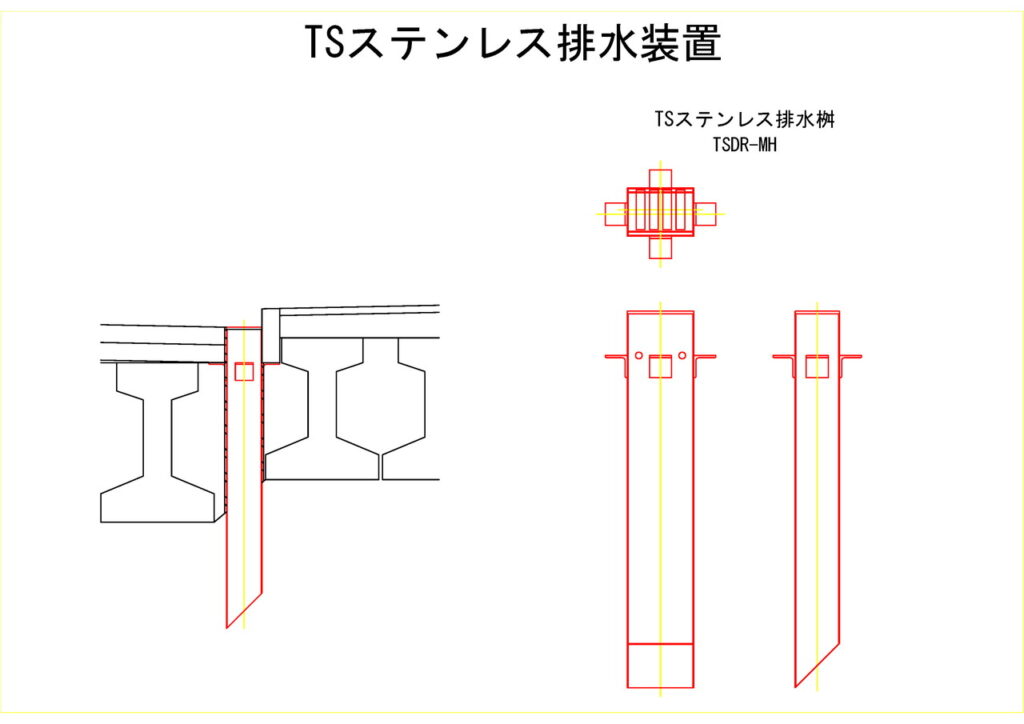

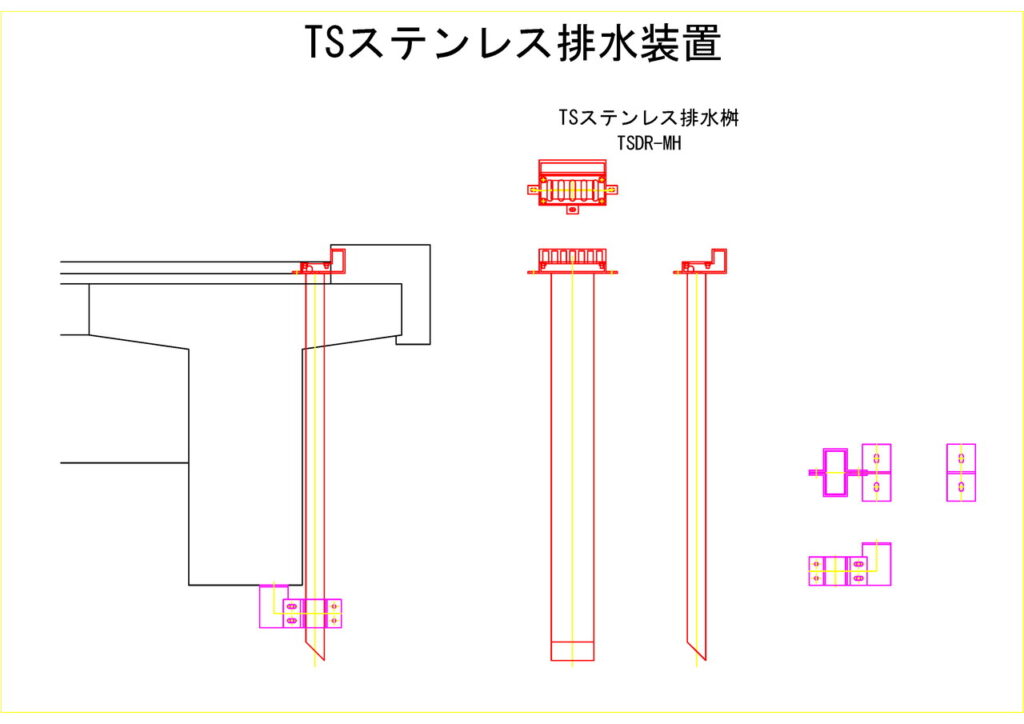

①-B2-1-2. T桁への使用例①
上記例の現場写真 福岡県 北九州県土整備事務所
フリーキーワード：西川大橋

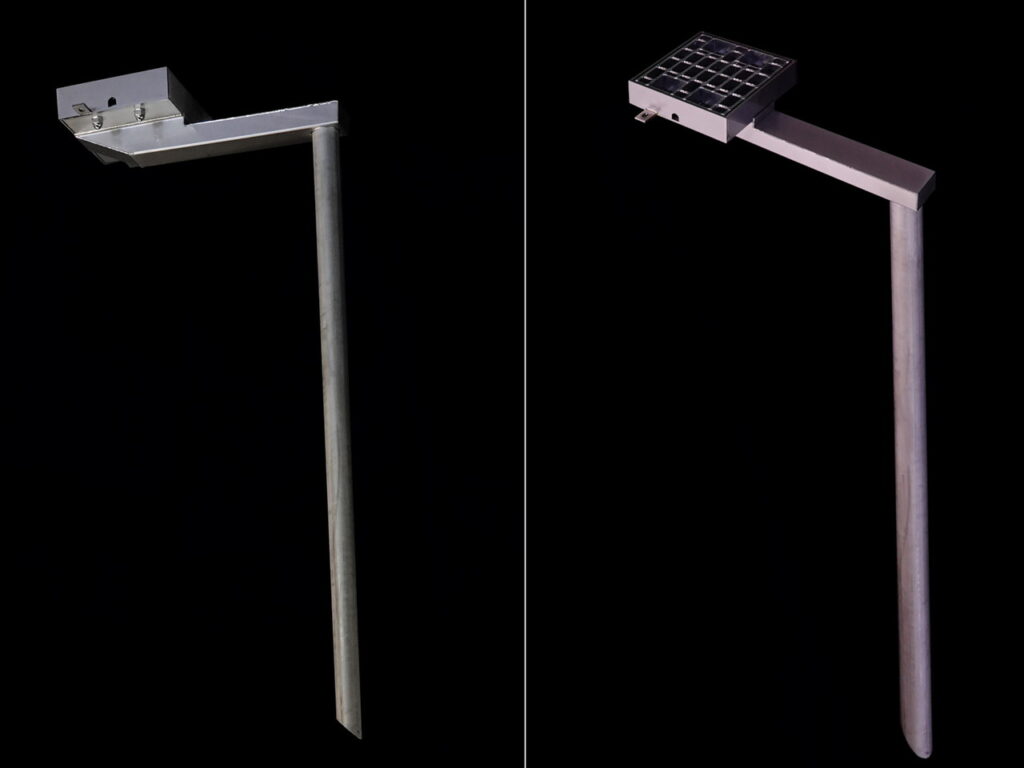

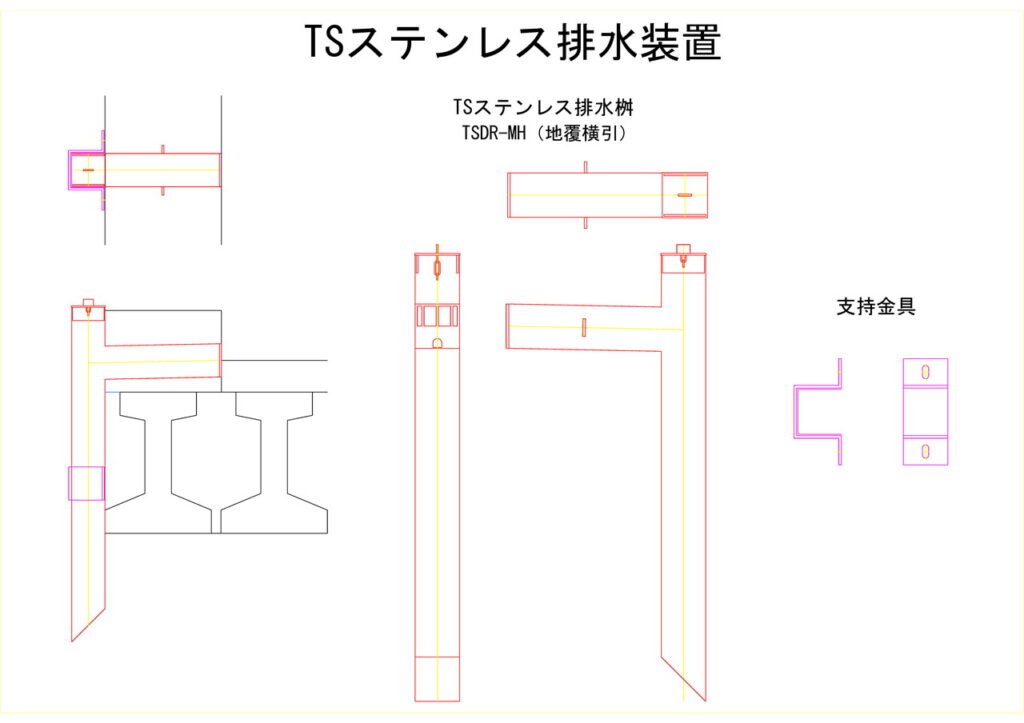

車道側の桝が左の製品写真、下記図の偏芯有の桝となります。

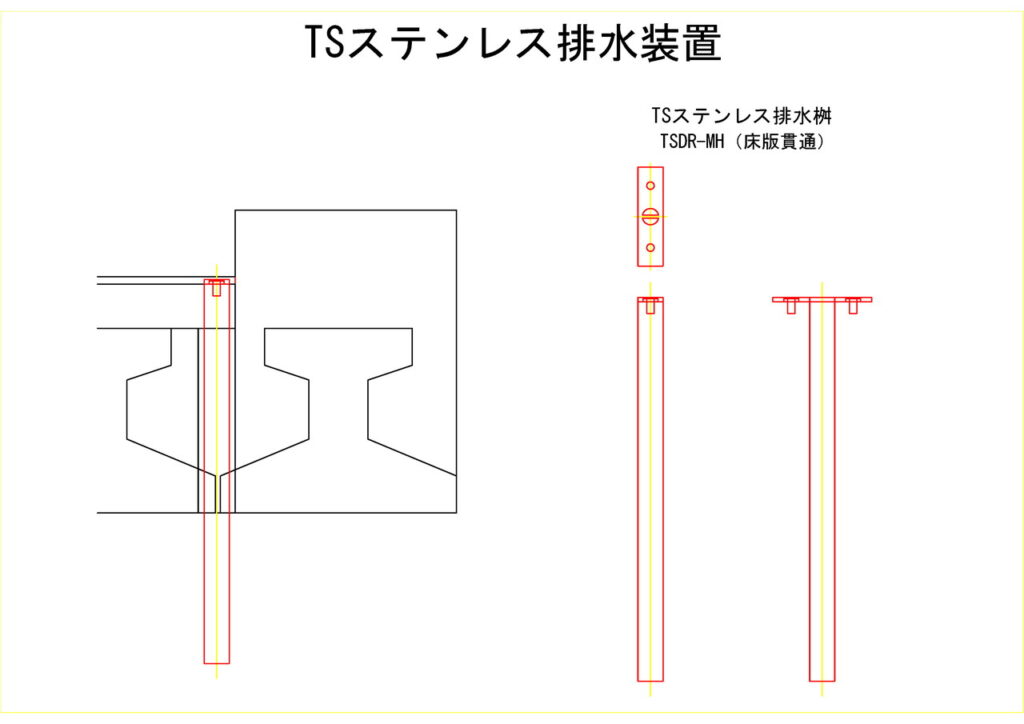

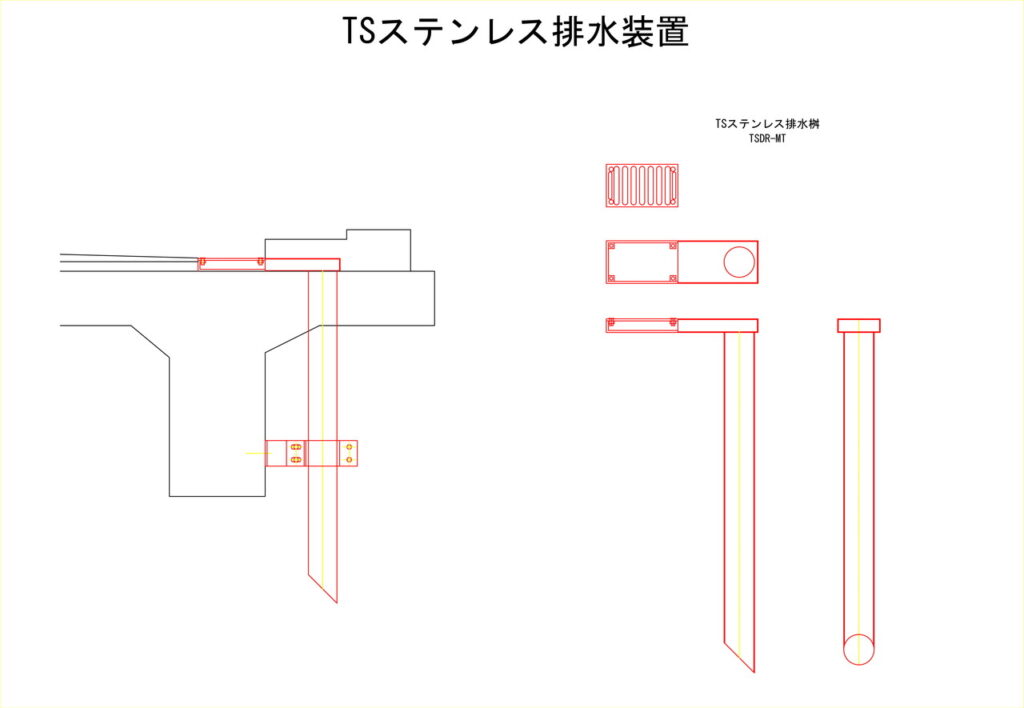

下記図の鉛直管を設置

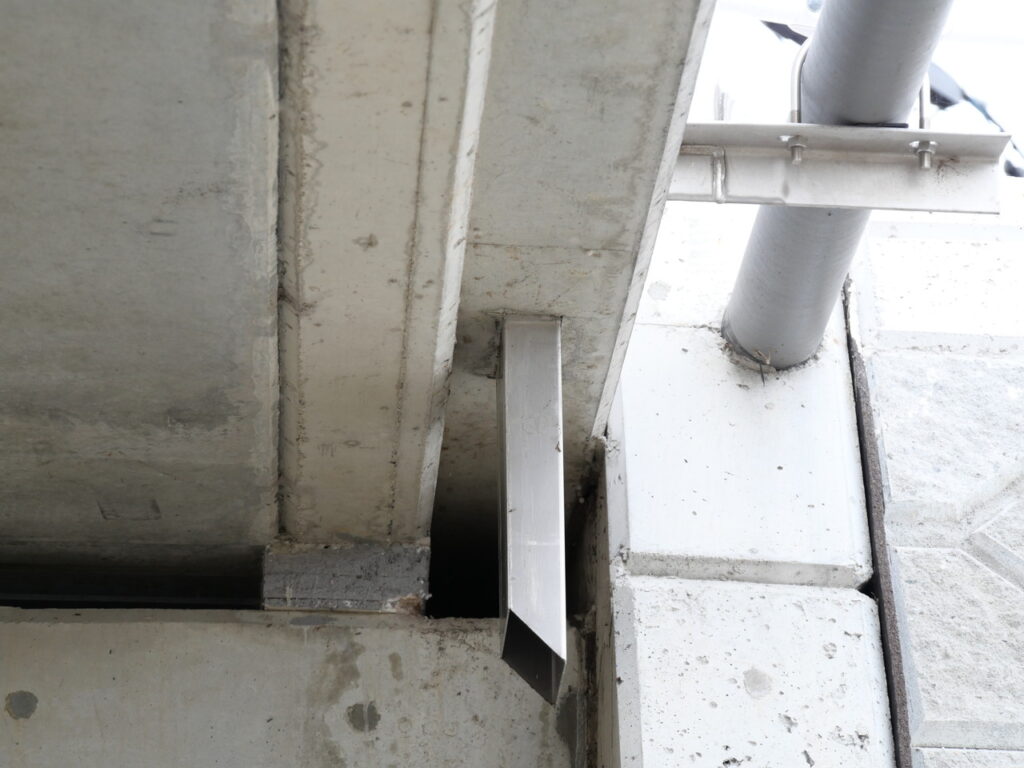

①-B2-1-3. T桁への使用例②
上記例の現場写真 兵庫県 中播磨県民センター
フリーキーワード：西浜橋

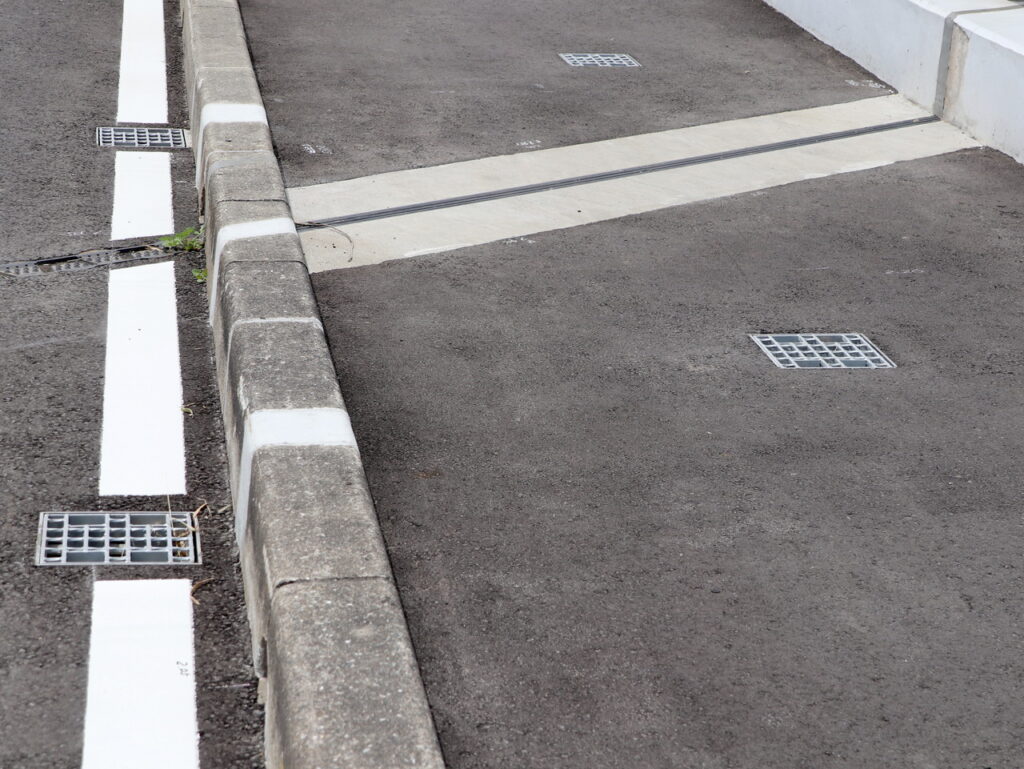

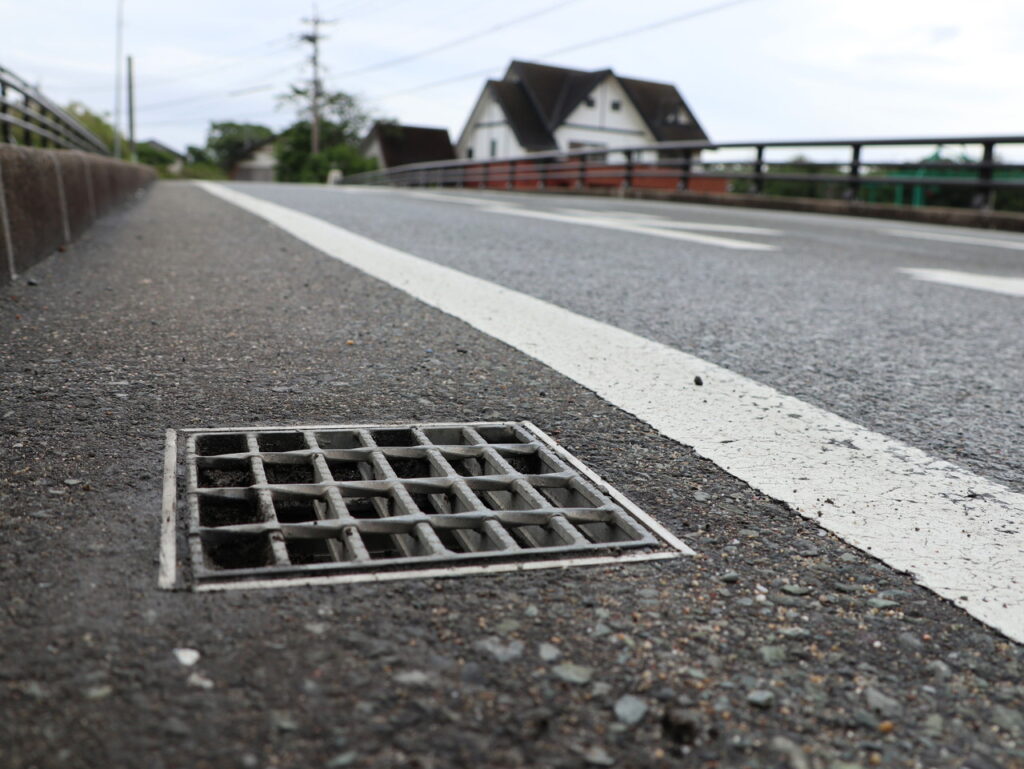

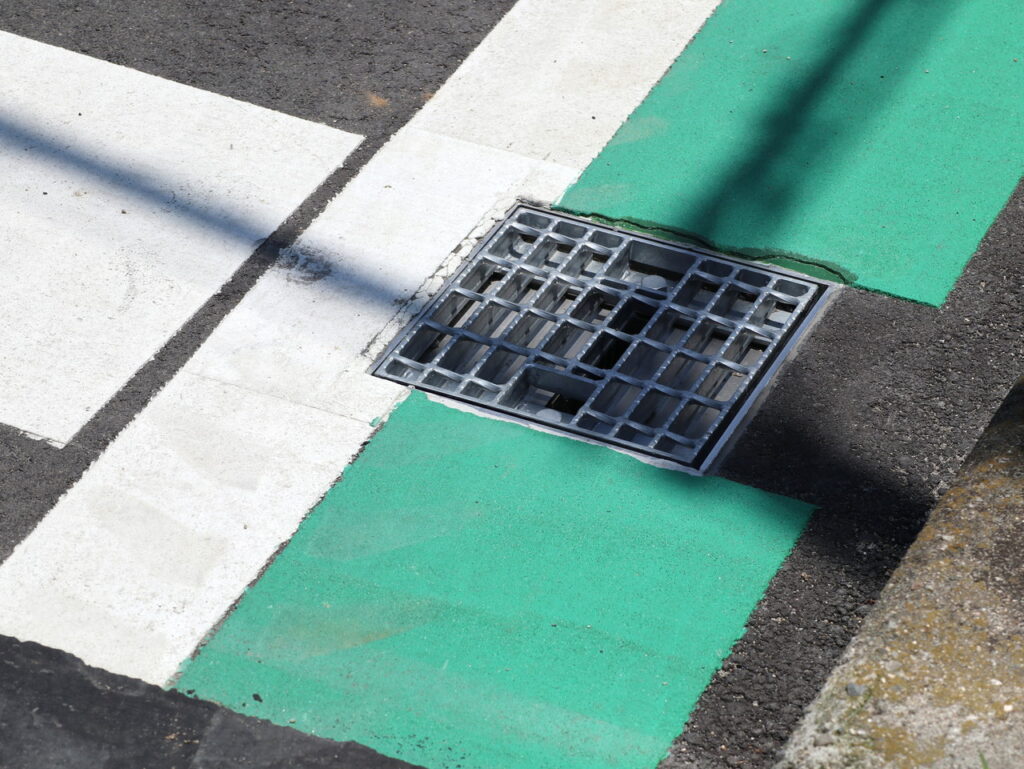

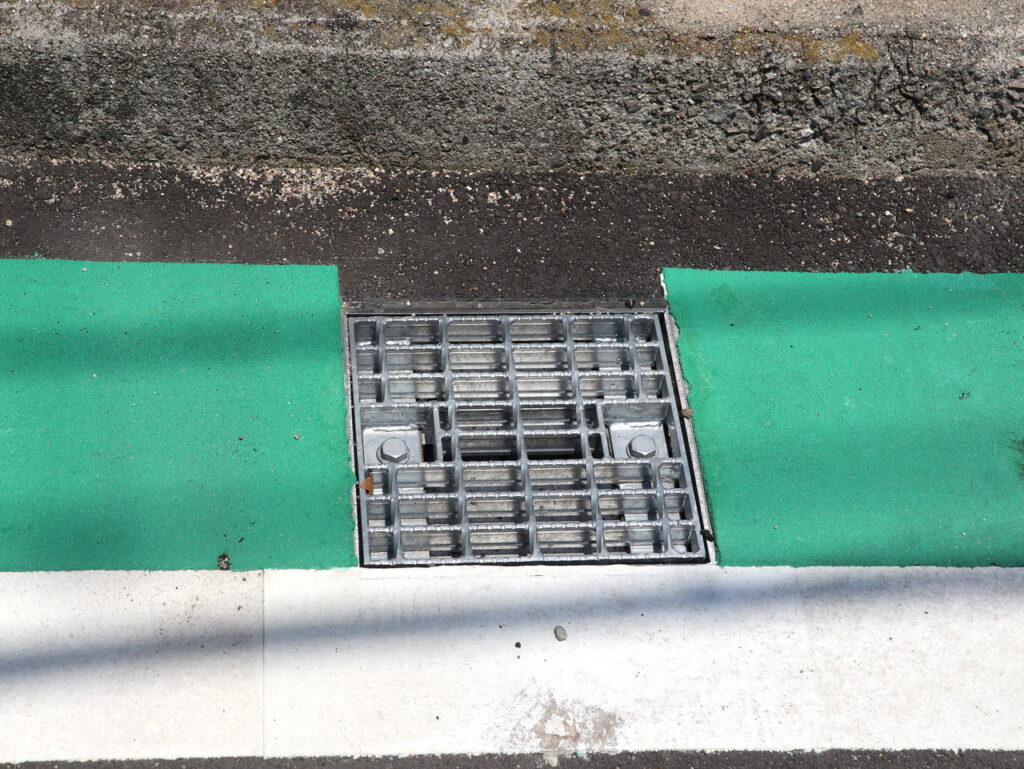

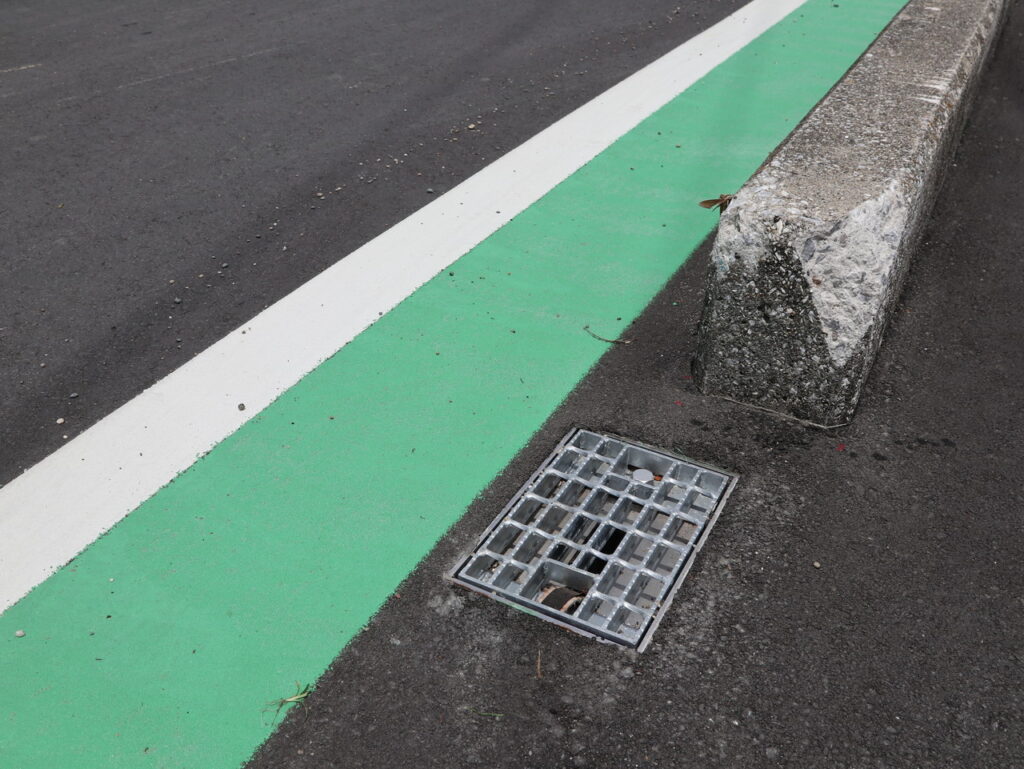

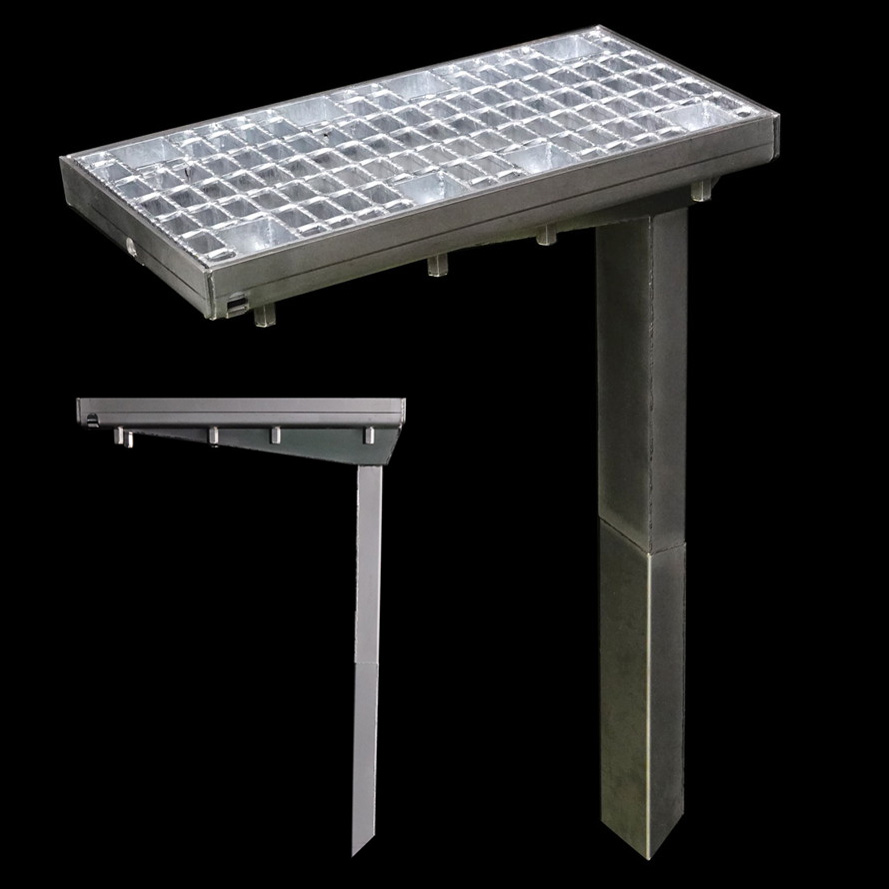

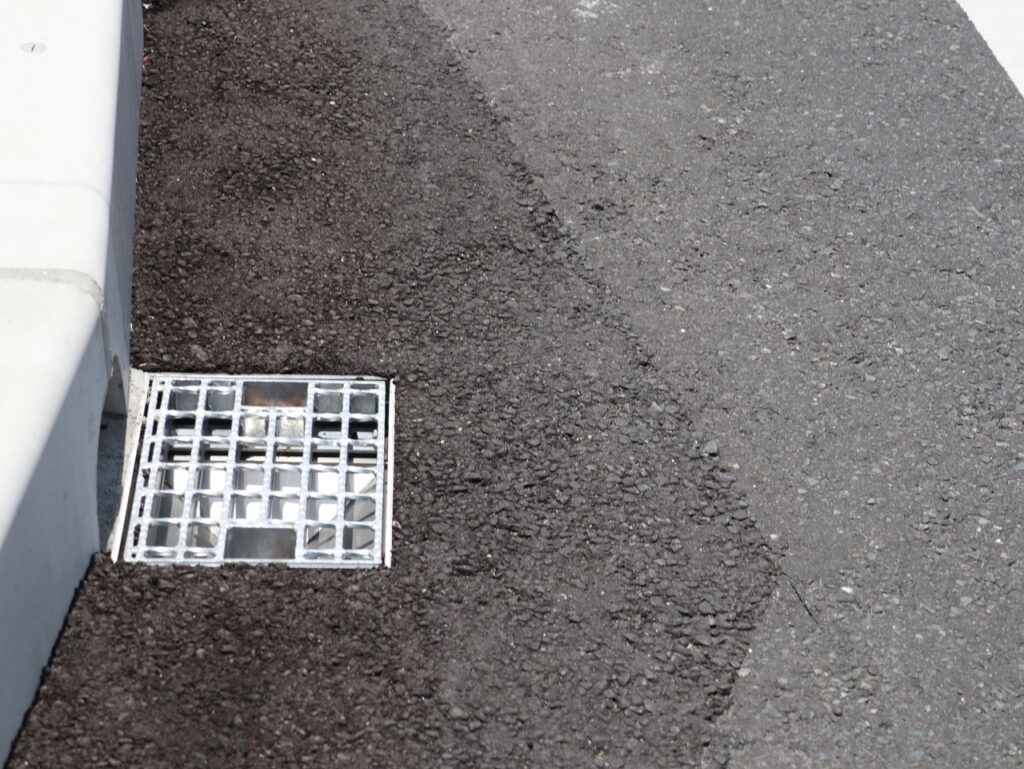

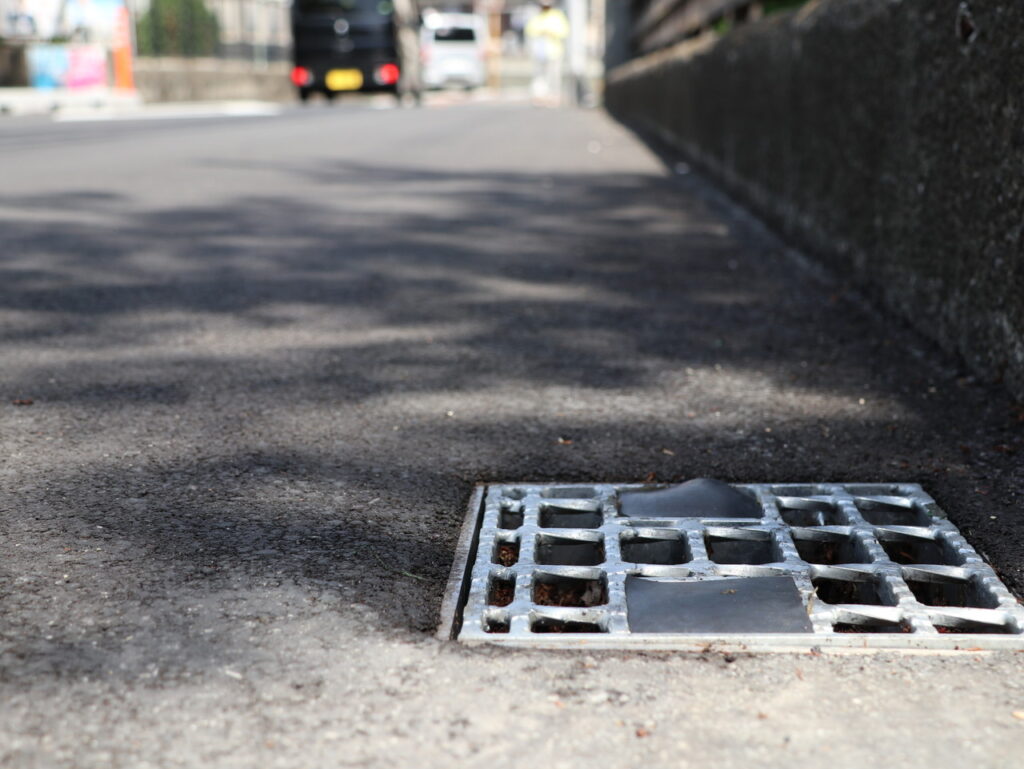

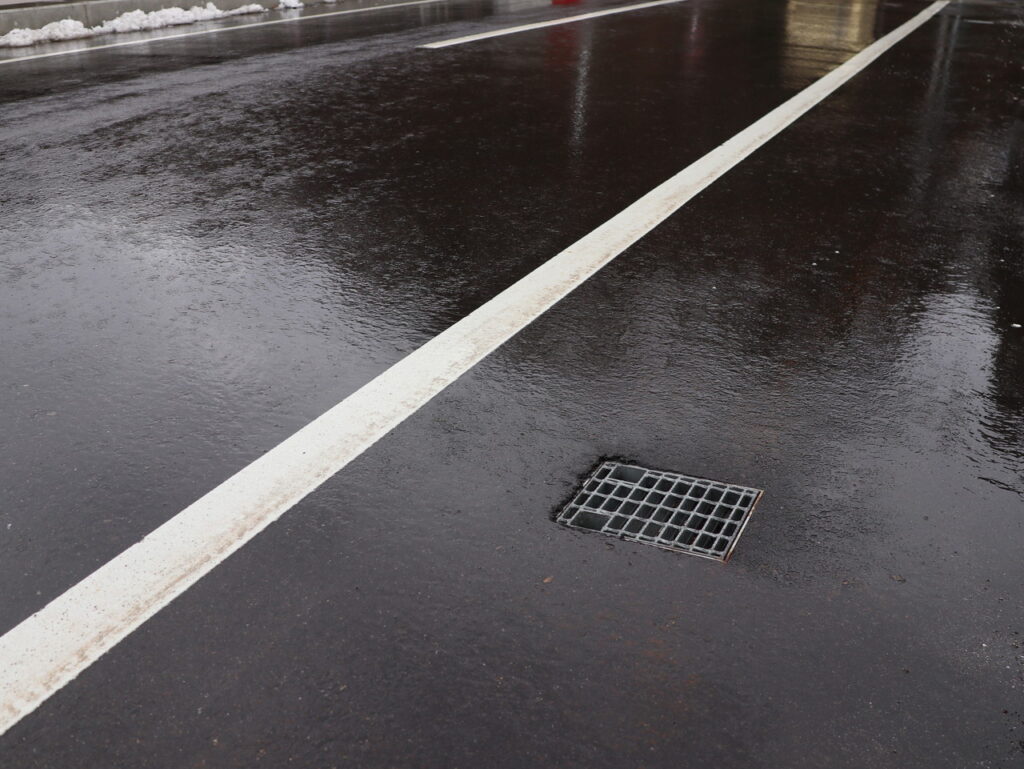

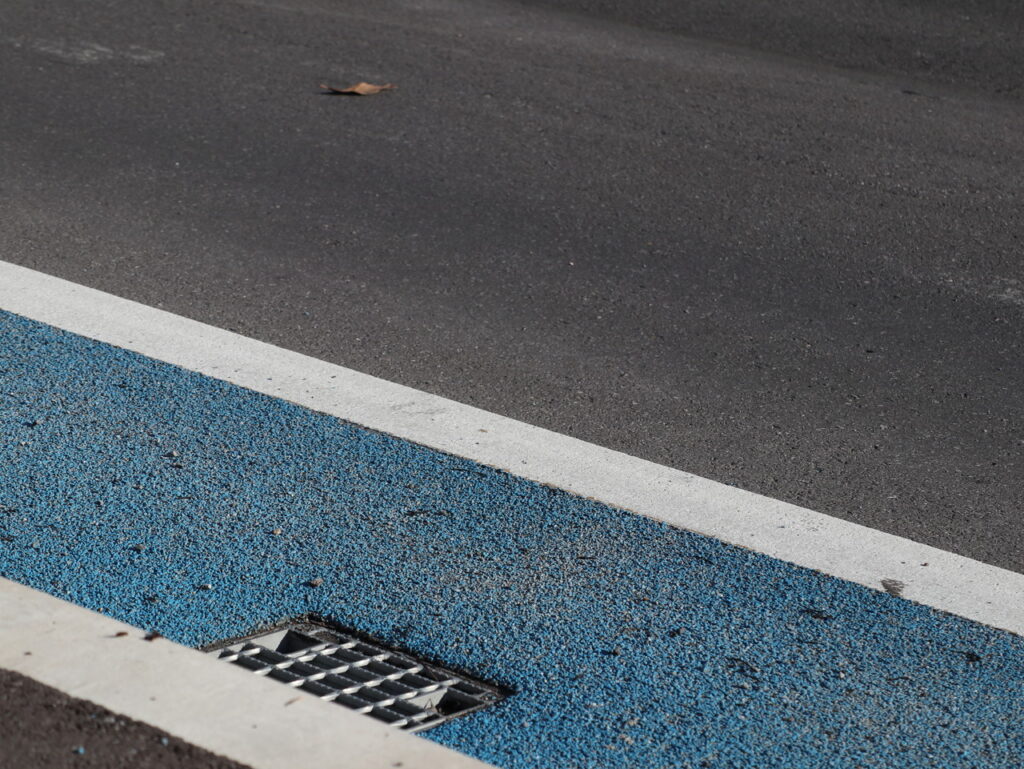

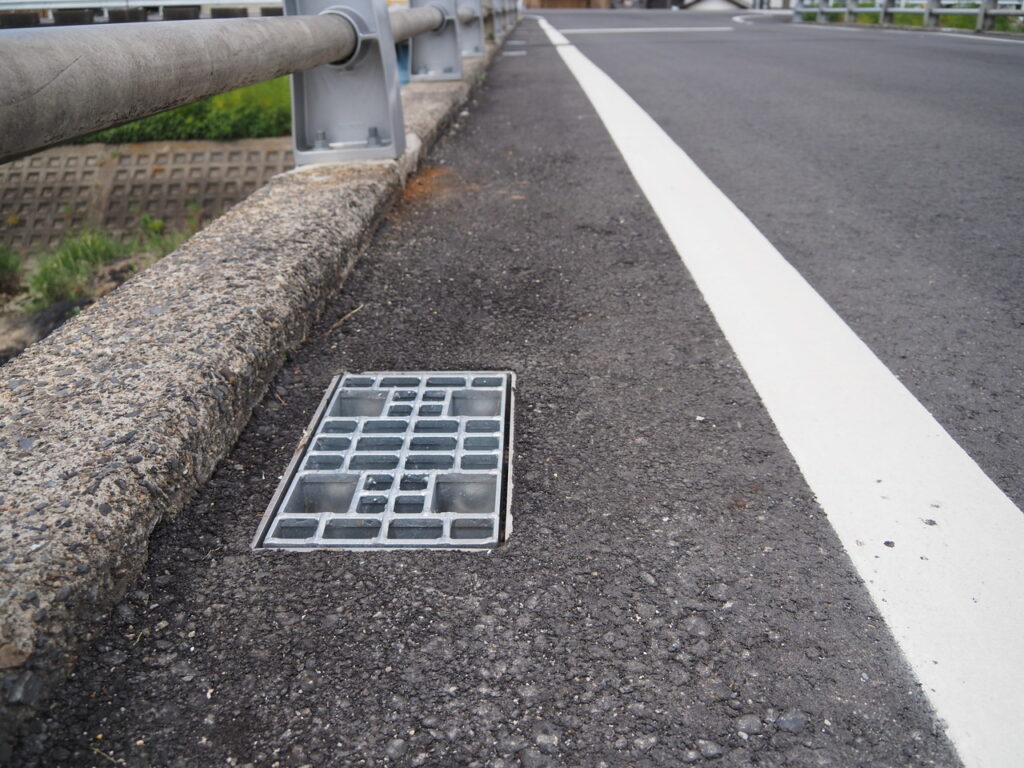

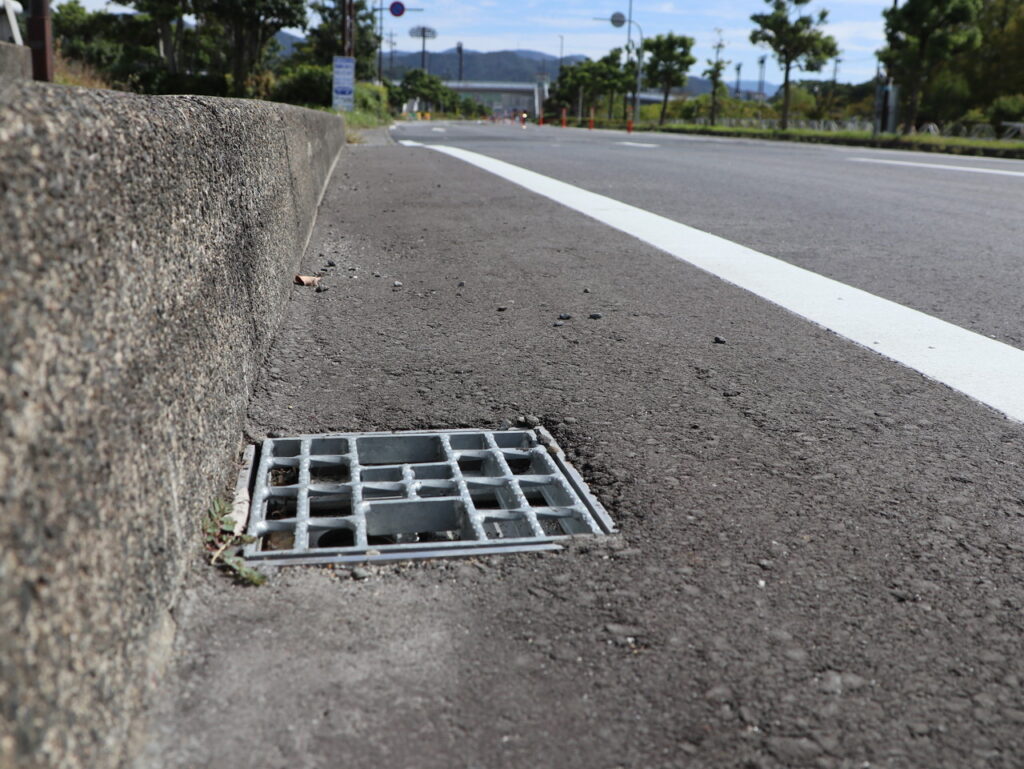

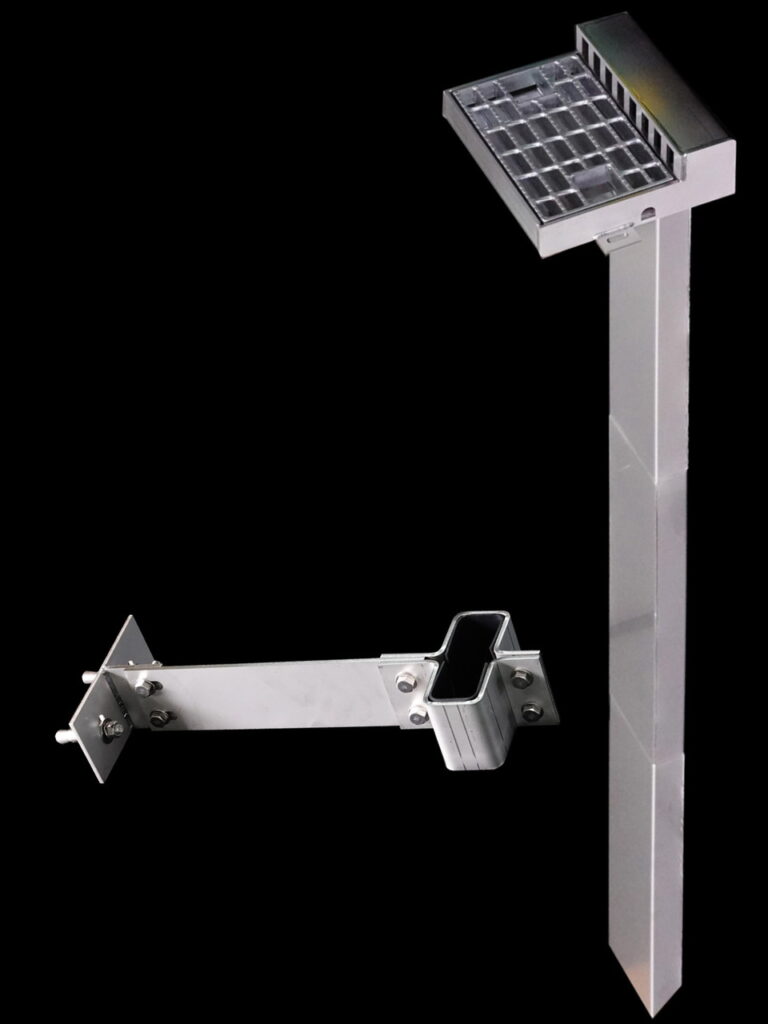

①-B2-1-4. グレーチング（輪荷重対応）例

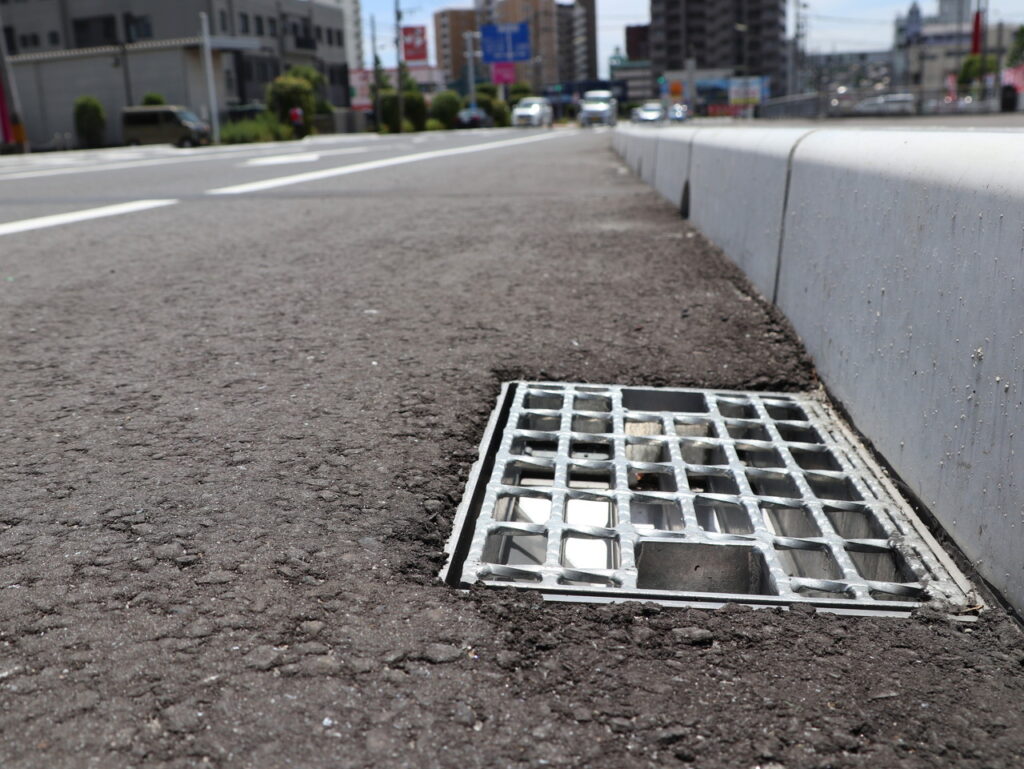

輪荷重対応が必要な箇所へはグレーチング仕様を。
新設橋への設置例
上記例の現場写真 新潟県 上越地域振興局
フリーキーワード：新八幡橋
補修への設置例
上記例の現場写真 滋賀県 栗東市
フリーキーワード：下の橋
新設への製作例
上記例の現場写真 山梨県 笛吹市
フリーキーワード：労報橋

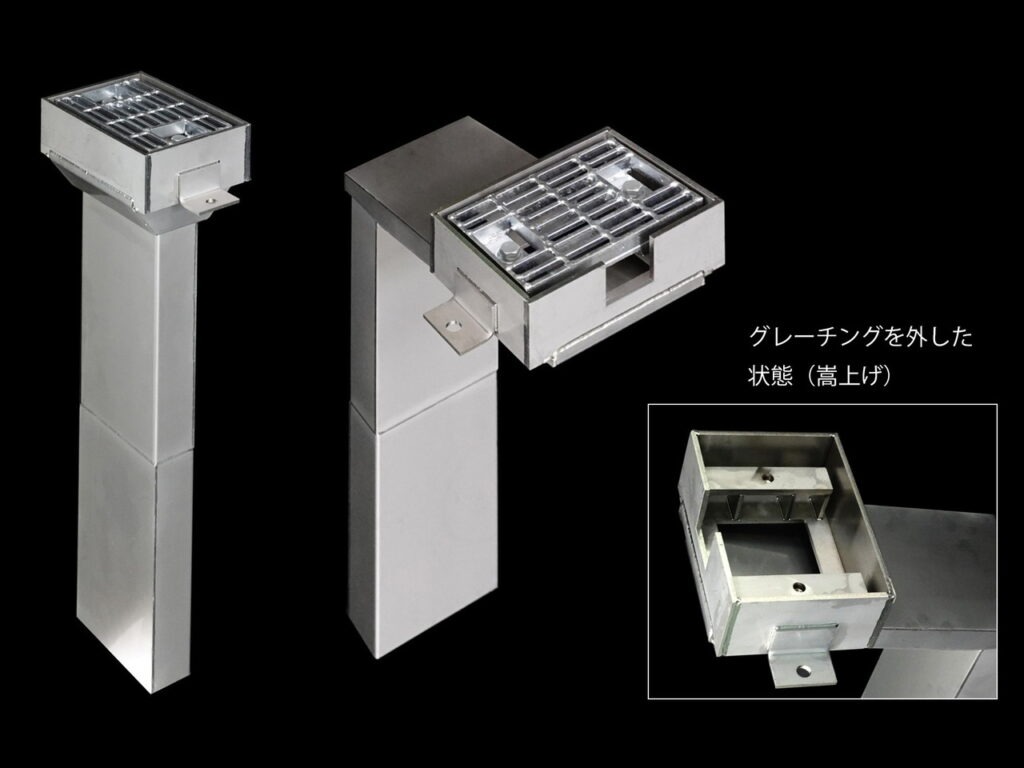

ロート（ホッパー）のある仕様例
枠下面が全周プレートの仕様例

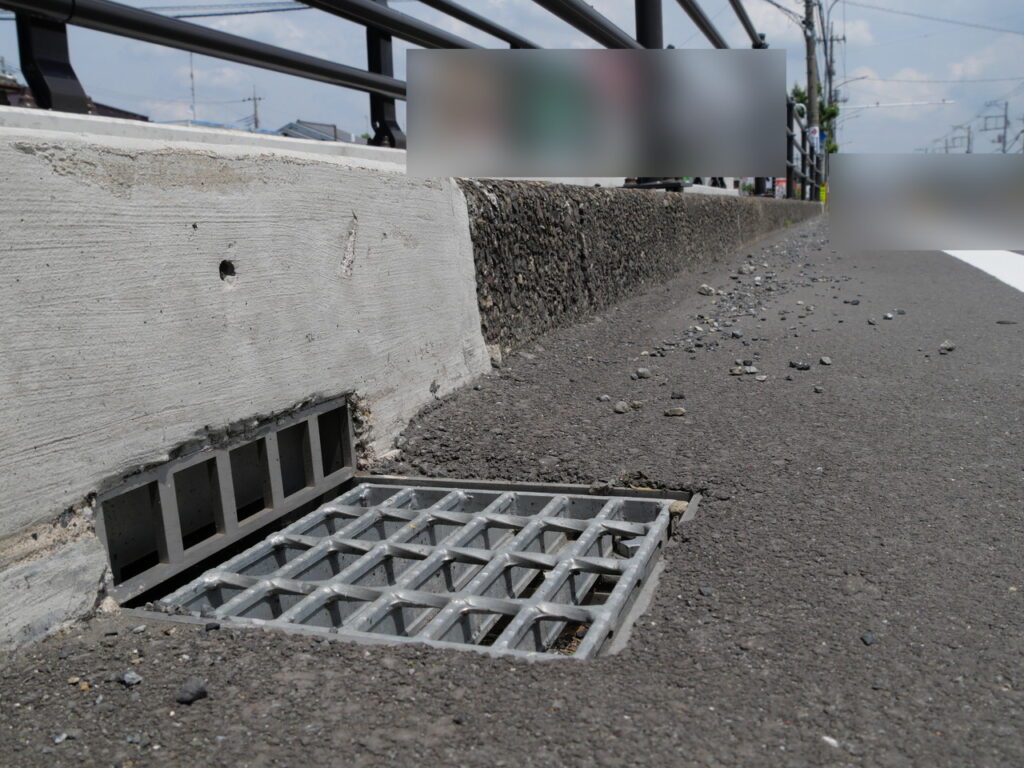

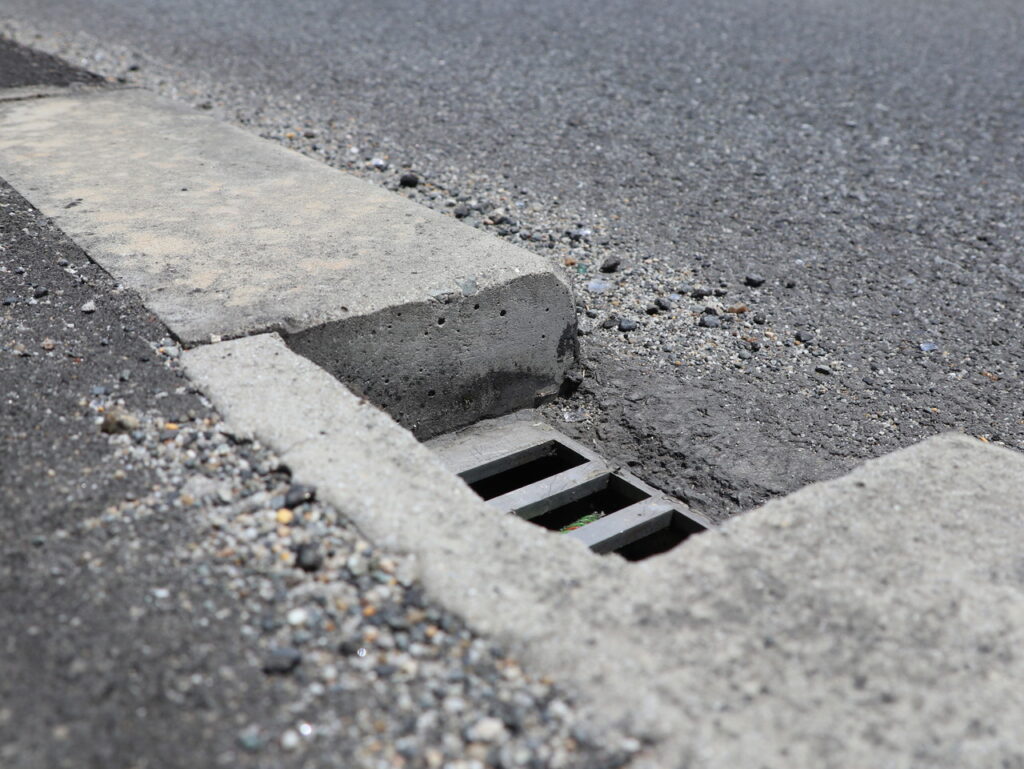

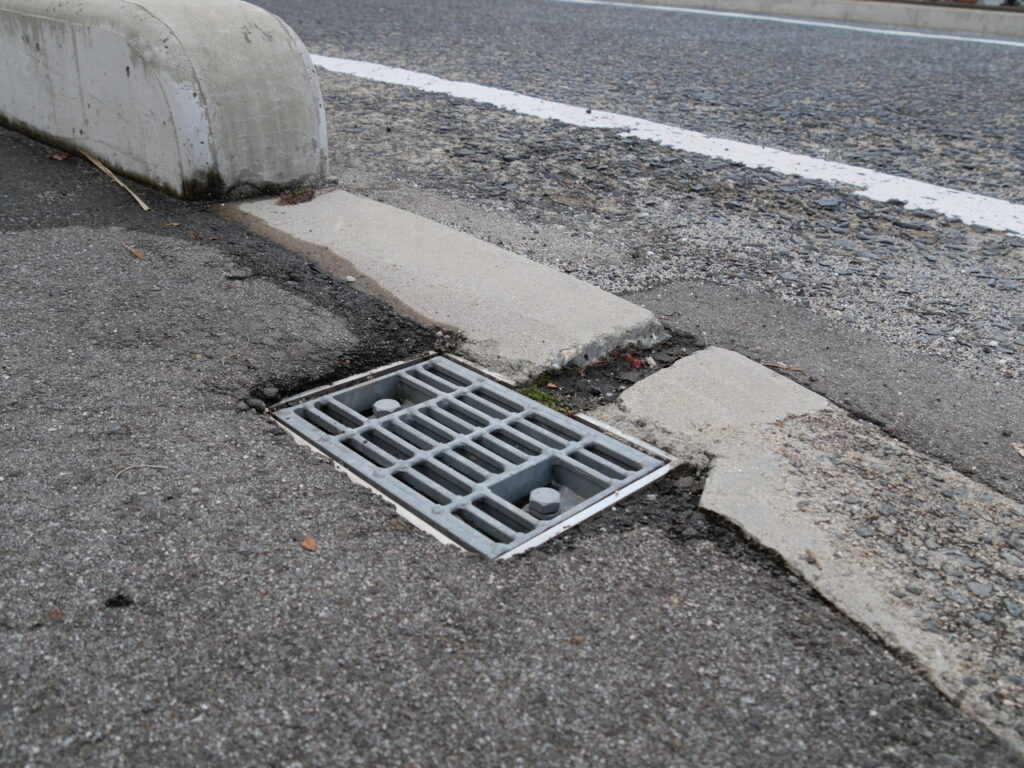

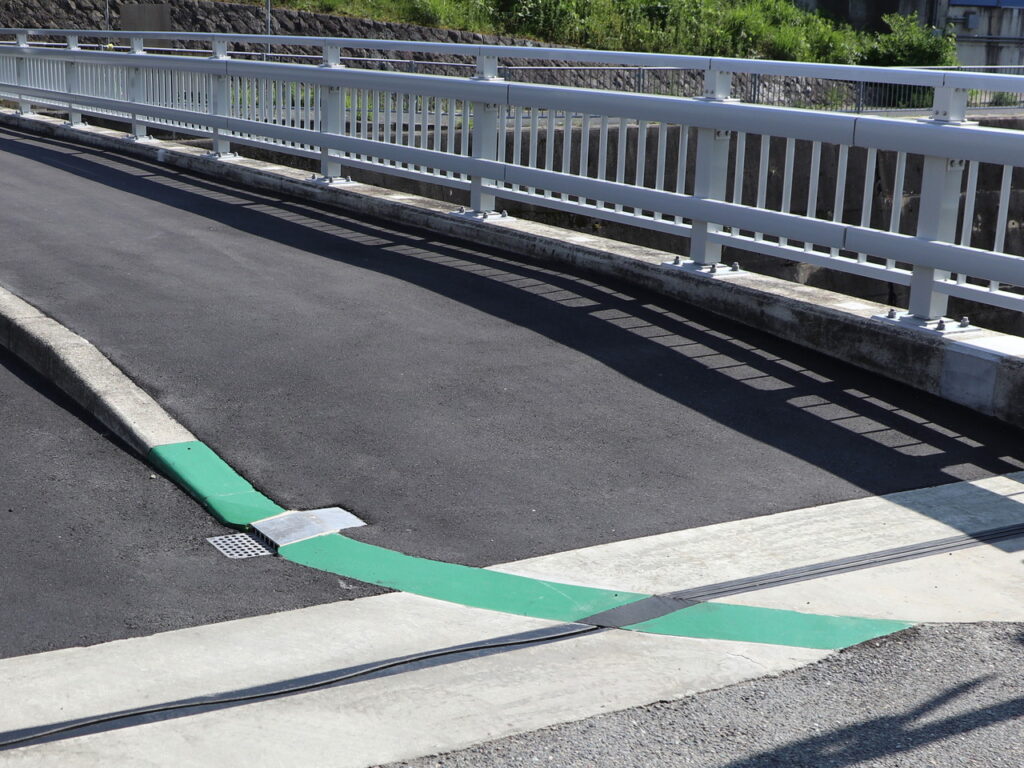

歩車道境界の箇の切り込みに合わせ桝側にも切り込みがあります。
桝枠側の切り込み、グレーチングの嵩上げが確認できます。
上記例の現場写真 島根県 松江市
フリーキーワード：新嫁島橋
①-B2-1-5. 縦（横）長管例
間詰部に沿って長く製作しています。横締めPC鋼材を確認の上、寸法を決定
上記例の現場写真兵庫県 阪神南県民センター 西宮土木事務所
フリーキーワード：仁川橋
上記例の現場写真 兵庫県 洲本市
フリーキーワード：紅葉橋

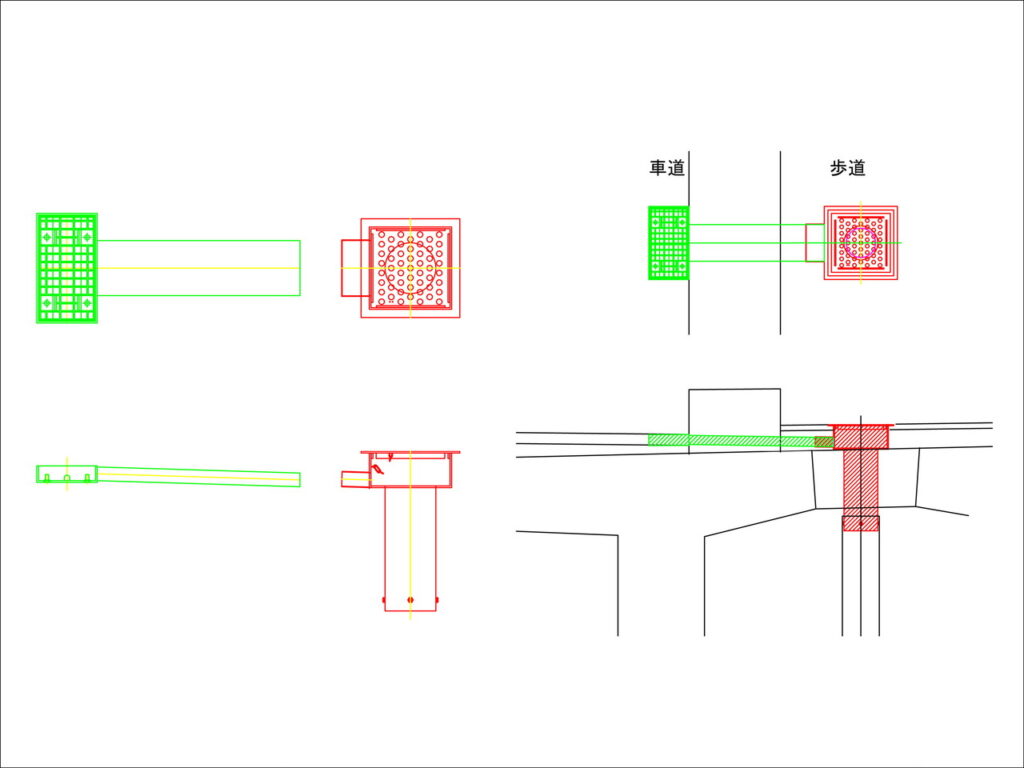

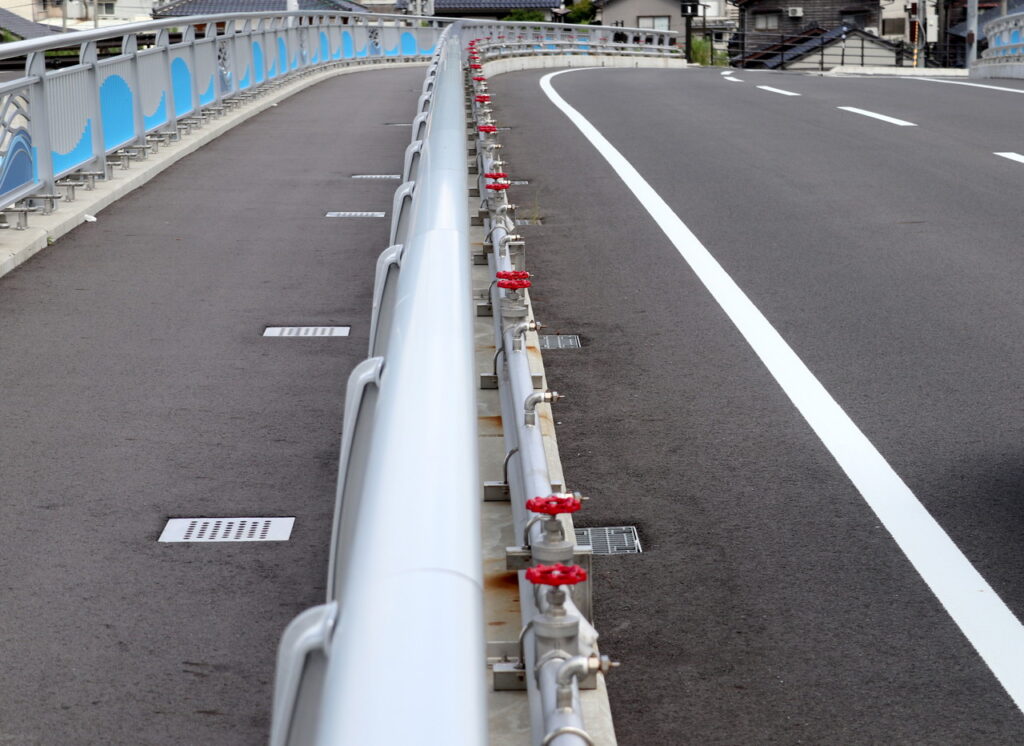

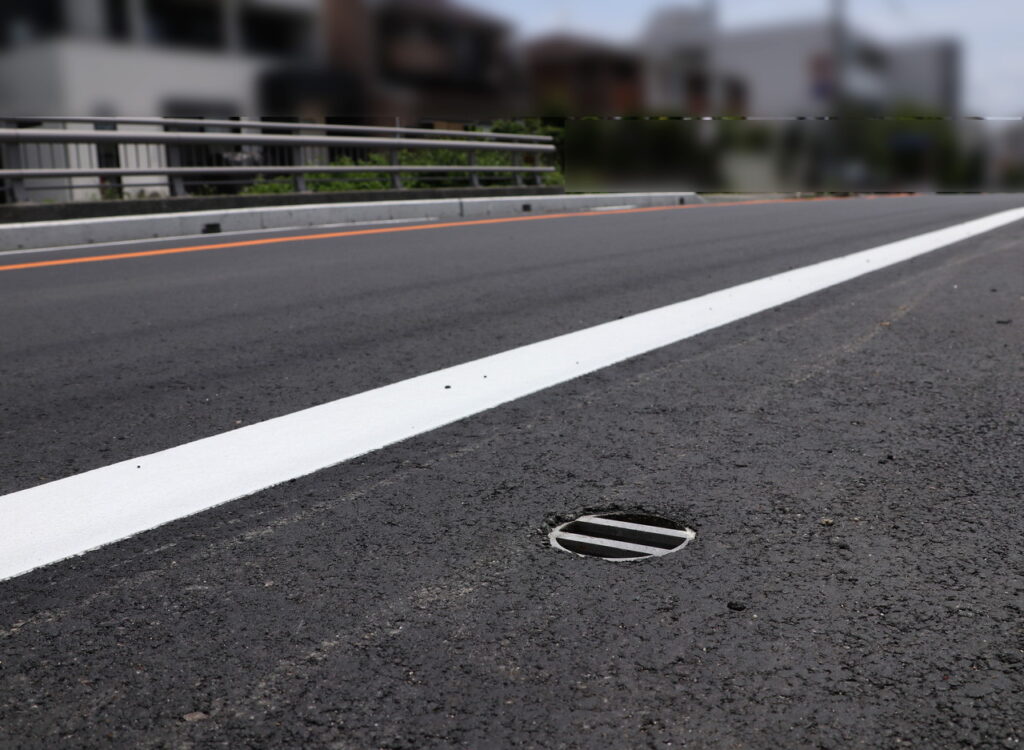

①-B2-1-6. 丸管で車道部はグレーチング仕様、歩道部は目皿仕様の例
ボルト箇所にゴムカバー有り

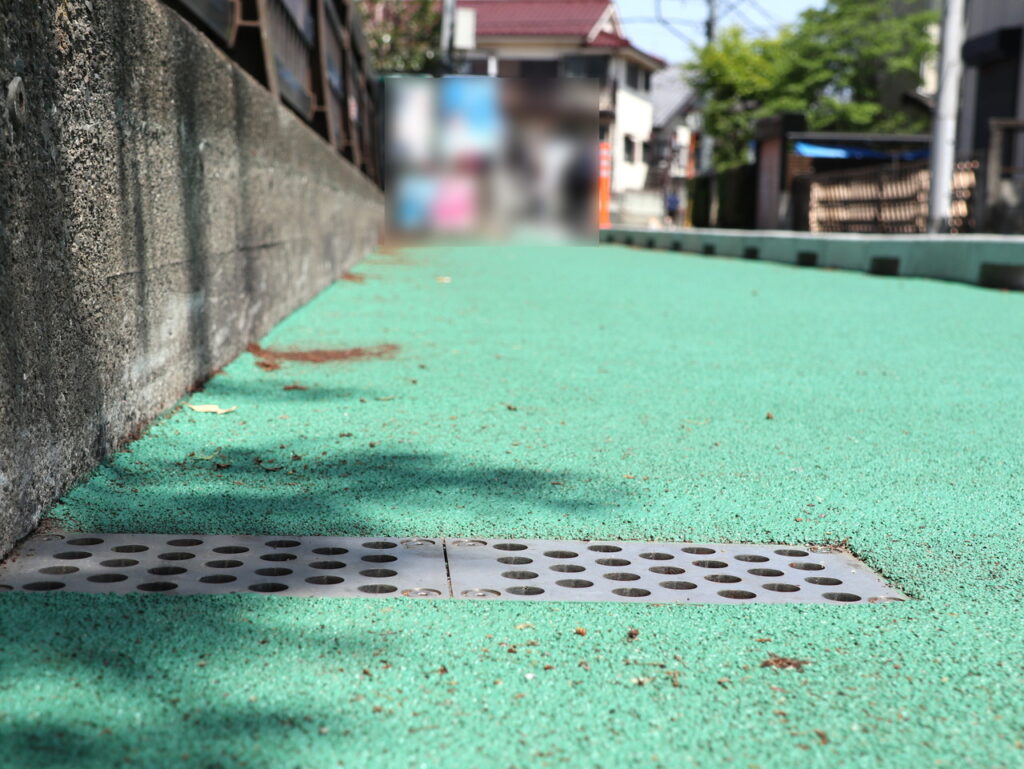

地覆立ち上がりから間詰部まで排水のため、横断方向が長く目皿2枚仕様としています
上記例の現場写真 東京都 小金井市
フリーキーワード：大城堀橋

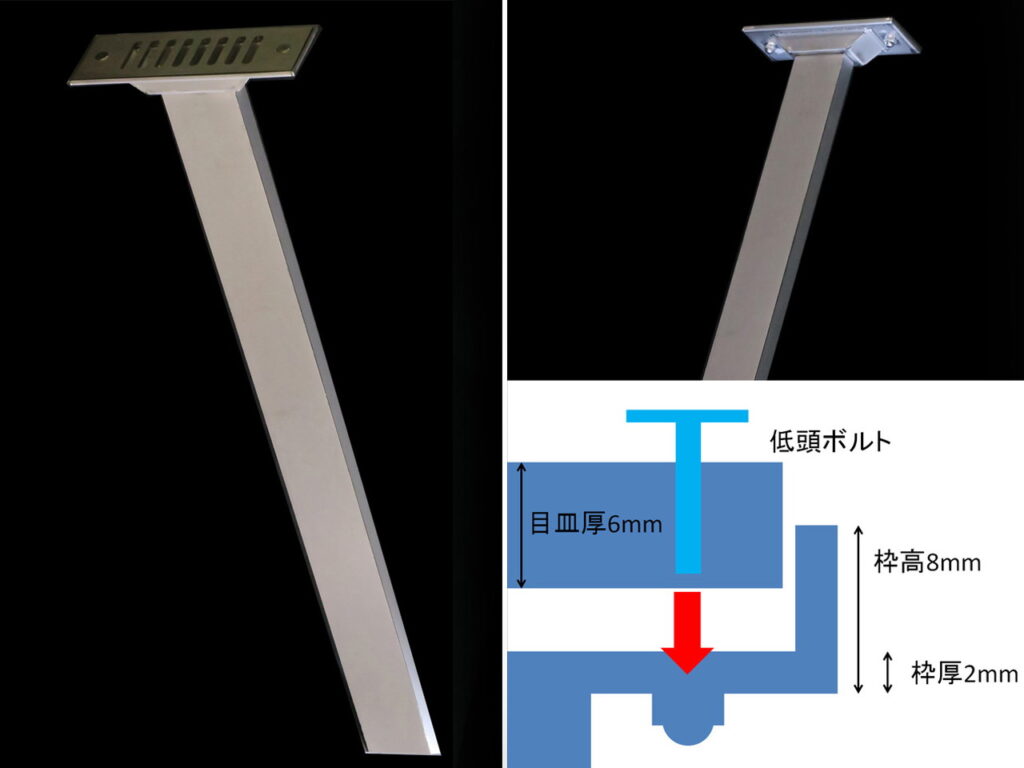

①-B2-1-7. 枠の高さが低い（薄い）例

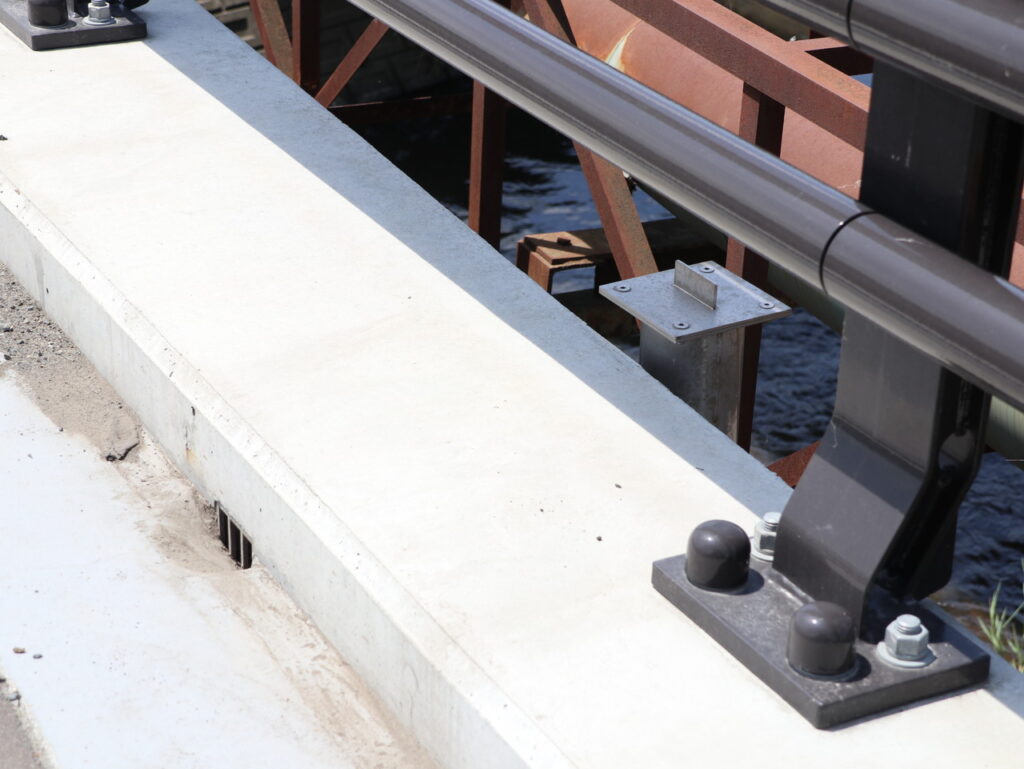

枠高を非常に低く（薄く）しています。枠の無い上記タイプと異なりボルトでの目皿着脱が可能
上記例の現場写真 千葉県 市川市
フリーキーワード：須和田橋
同形状の他現場写真
上記例の現場写真 埼玉県 杉戸県土整備事務所
フリーキーワード：城下橋

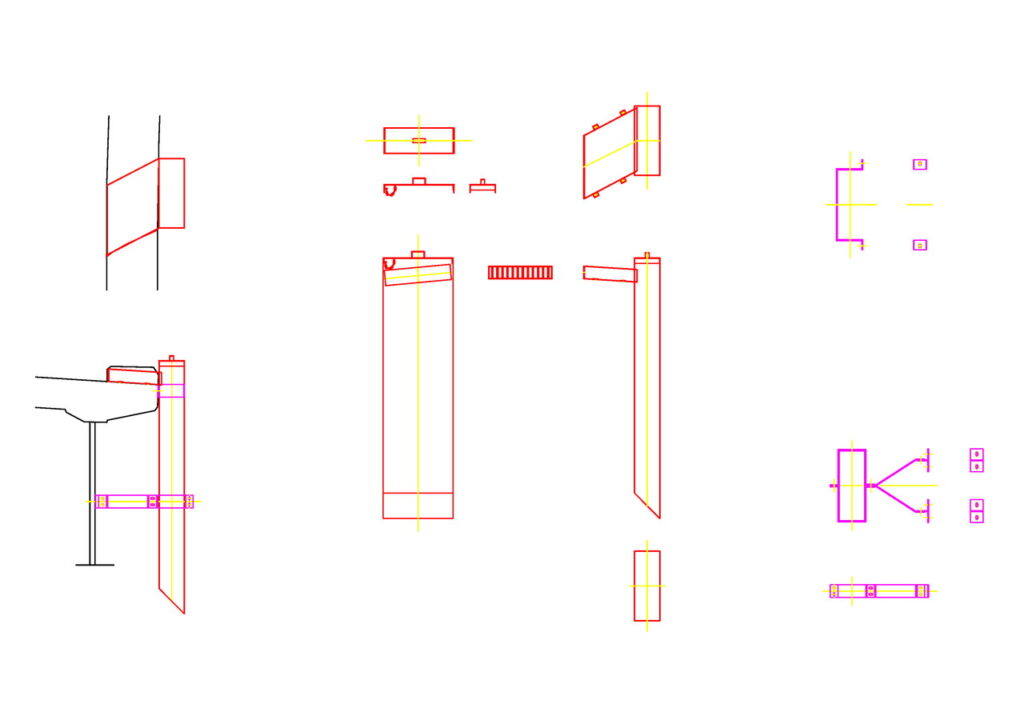

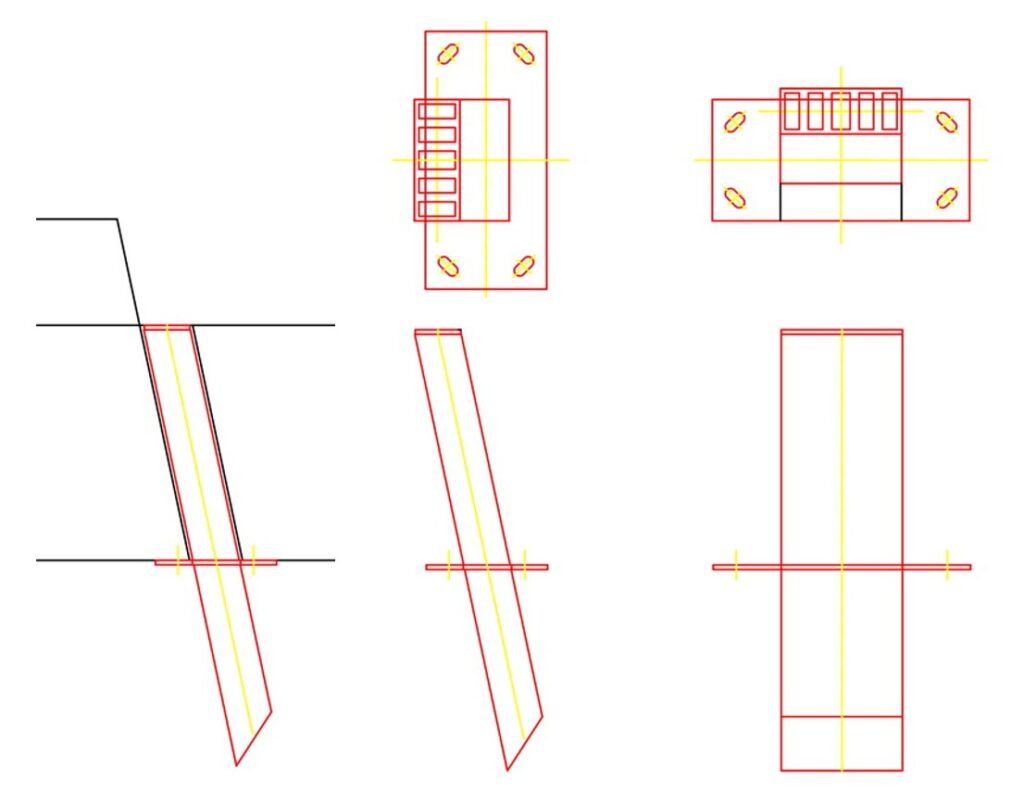

①-B2-1-8. 角管を斜めに取付した例
間詰部と歩車道境界ブロックが平行でないため、桝枠に対し斜めに角管を取付けしています
上記例の現場写真 長野県 須坂建設事務所
フリーキーワード：日滝橋

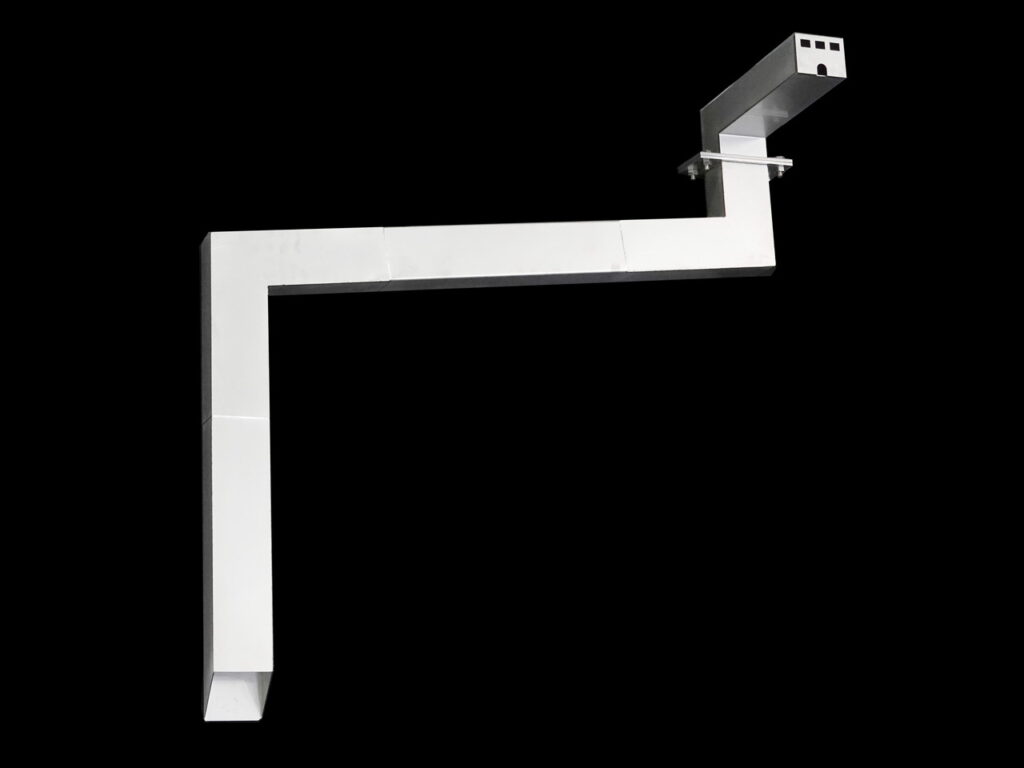

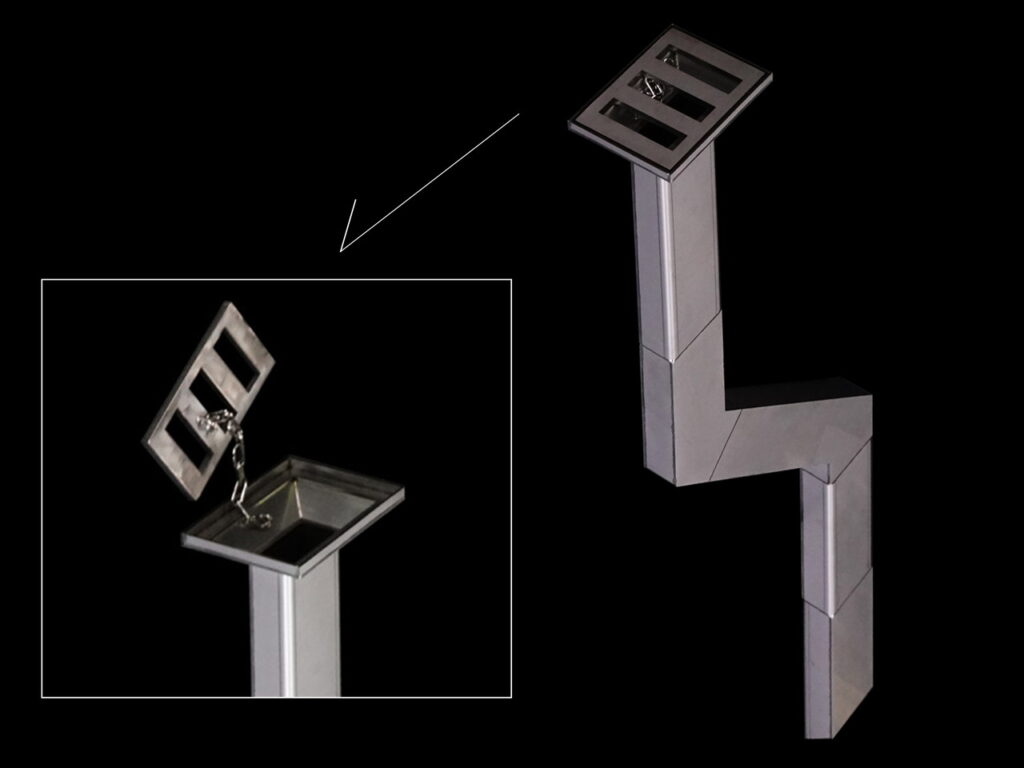

①-B2-1-9. クランク管の例
①-B2-1-10. 地覆内を横引きし間詰部への例
上記例の現場写真 福井県 福井土木事務所
フリーキーワード：長橋小橋

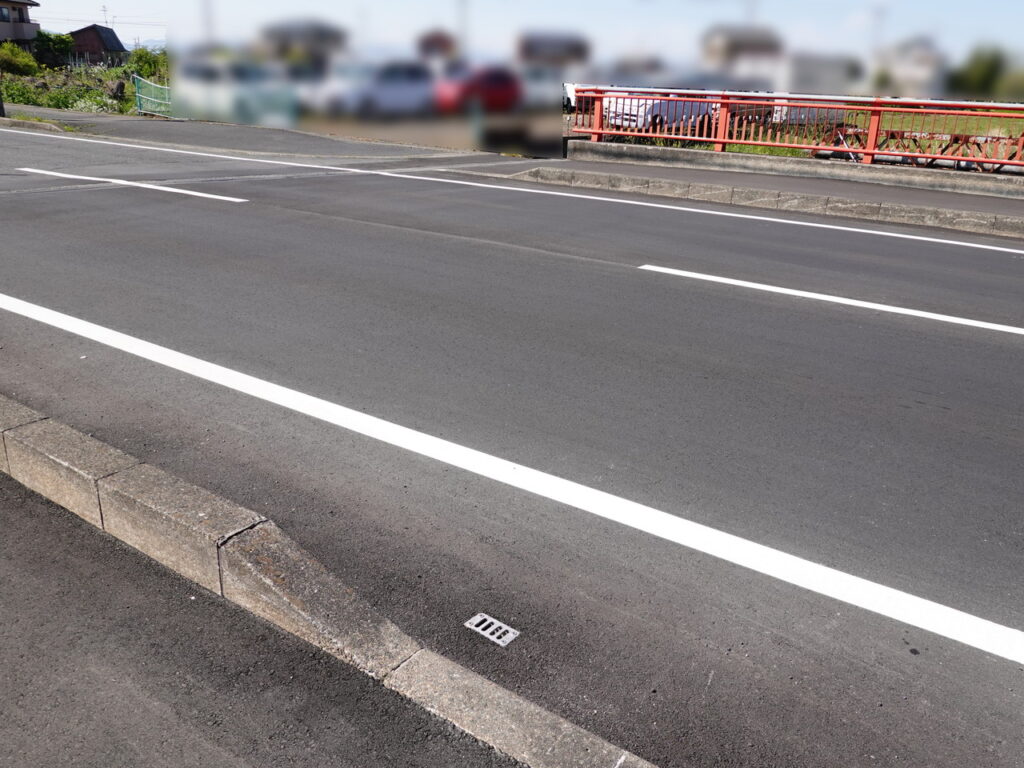

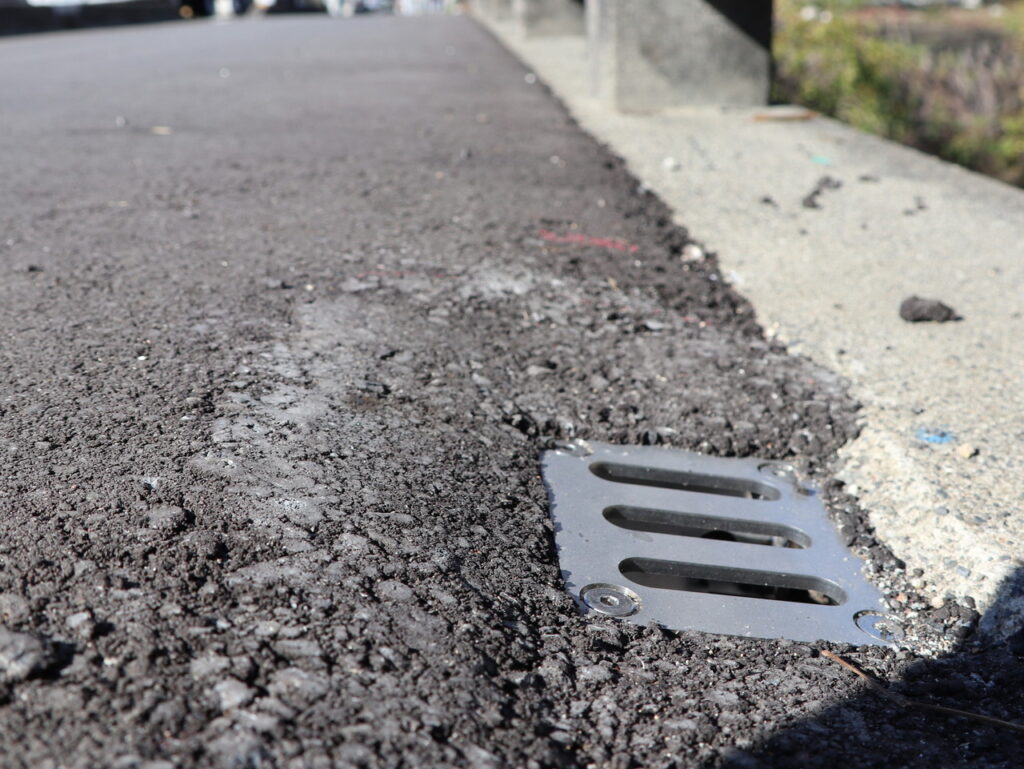

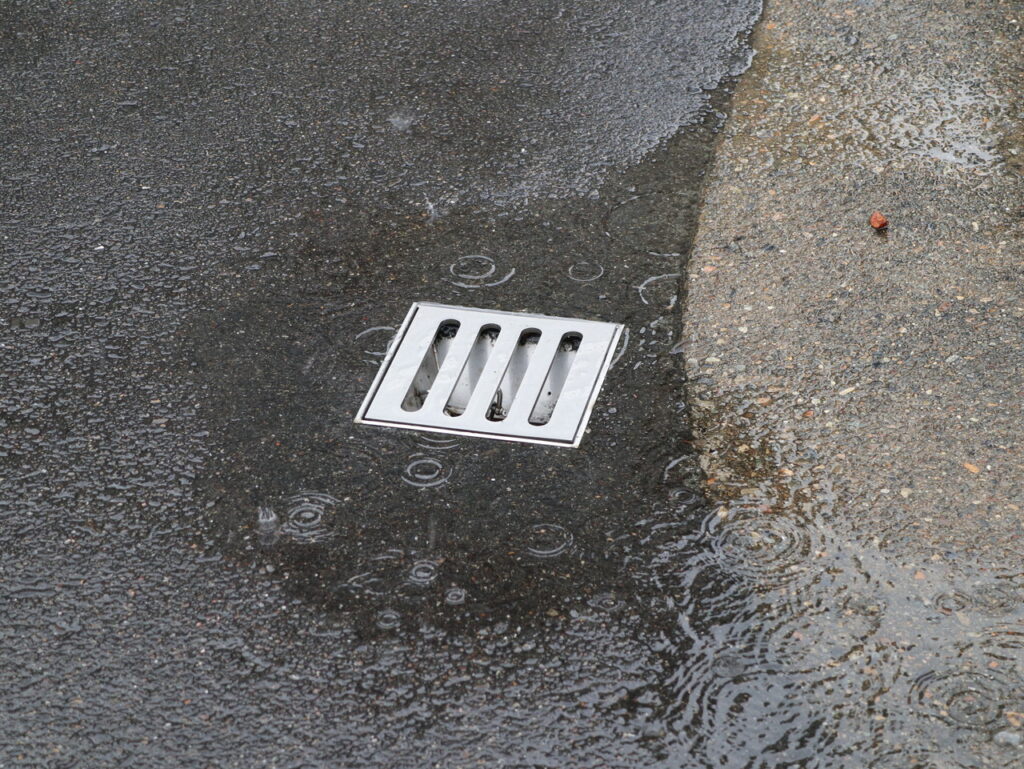

①-B2-1-11. 目皿・小型の例
上記例の現場写真 岐阜県 羽島市
フリーキーワード：正木橋
上記例の現場写真 山口県 下関市
フリーキーワード：菱池橋

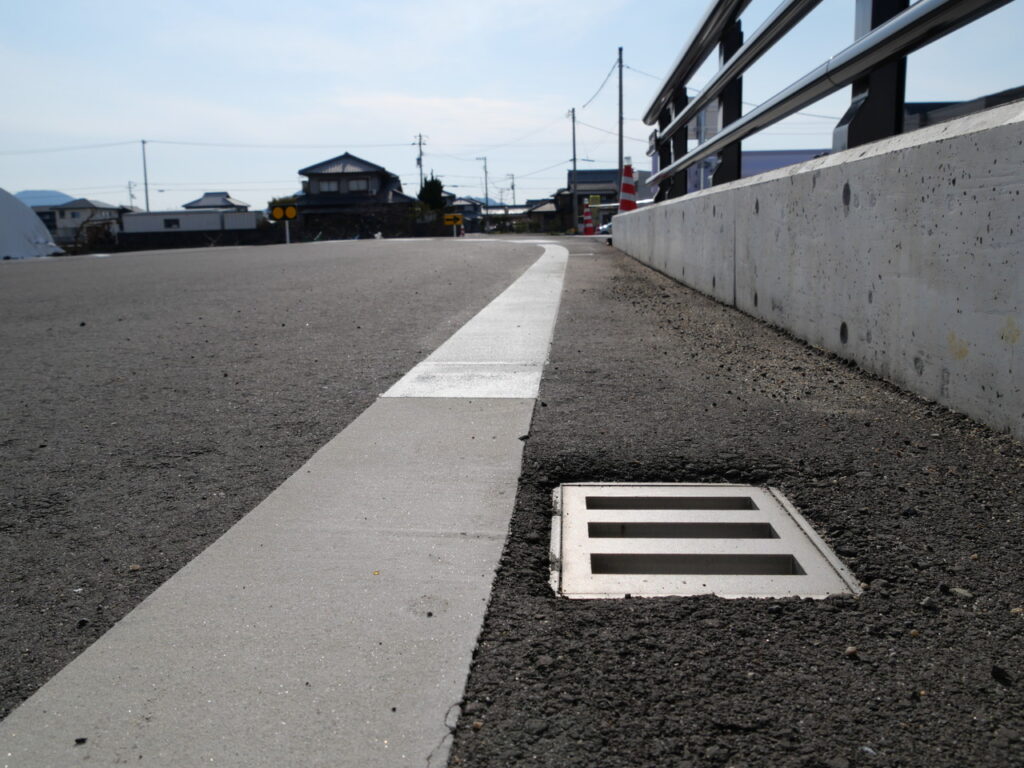

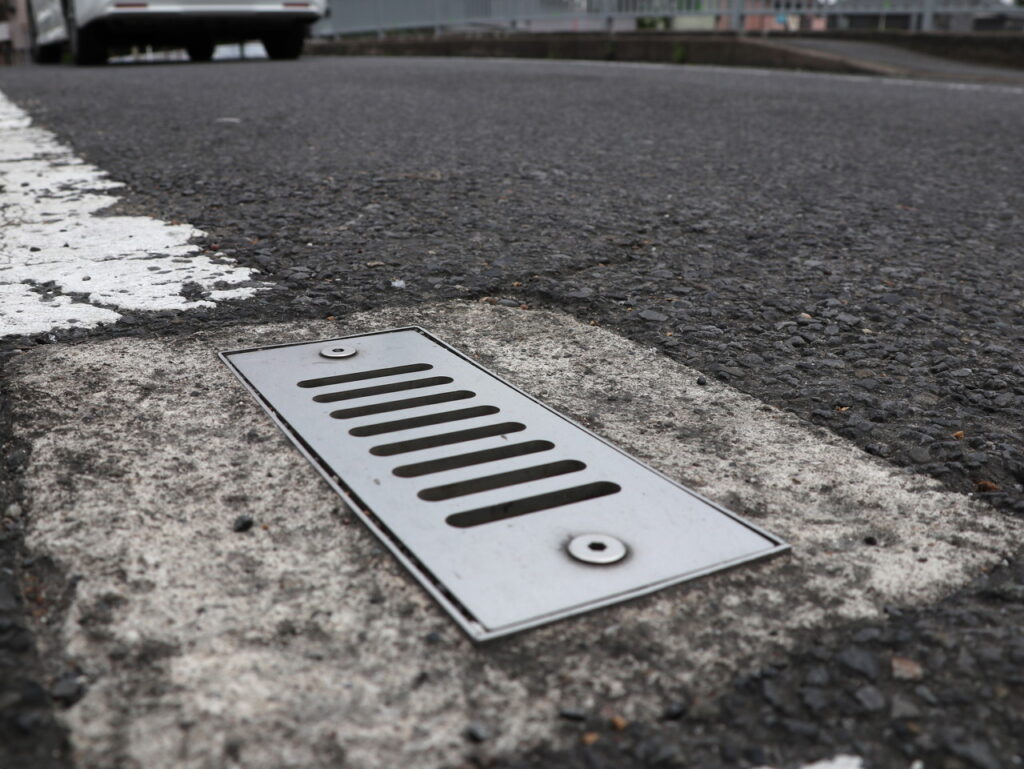

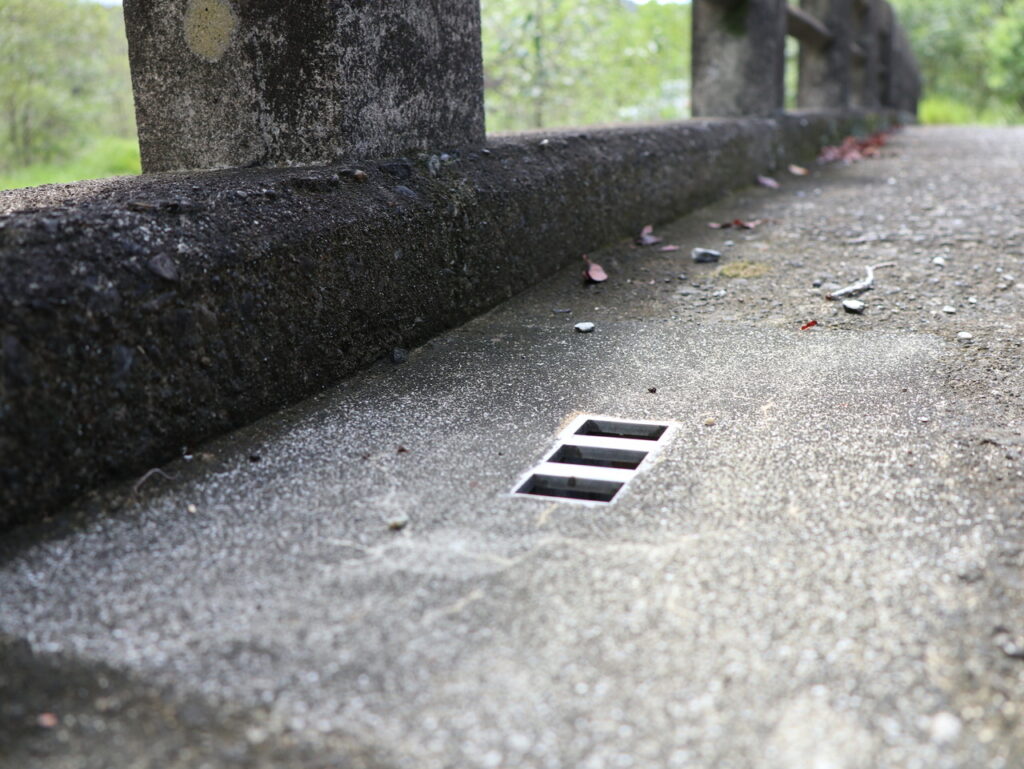

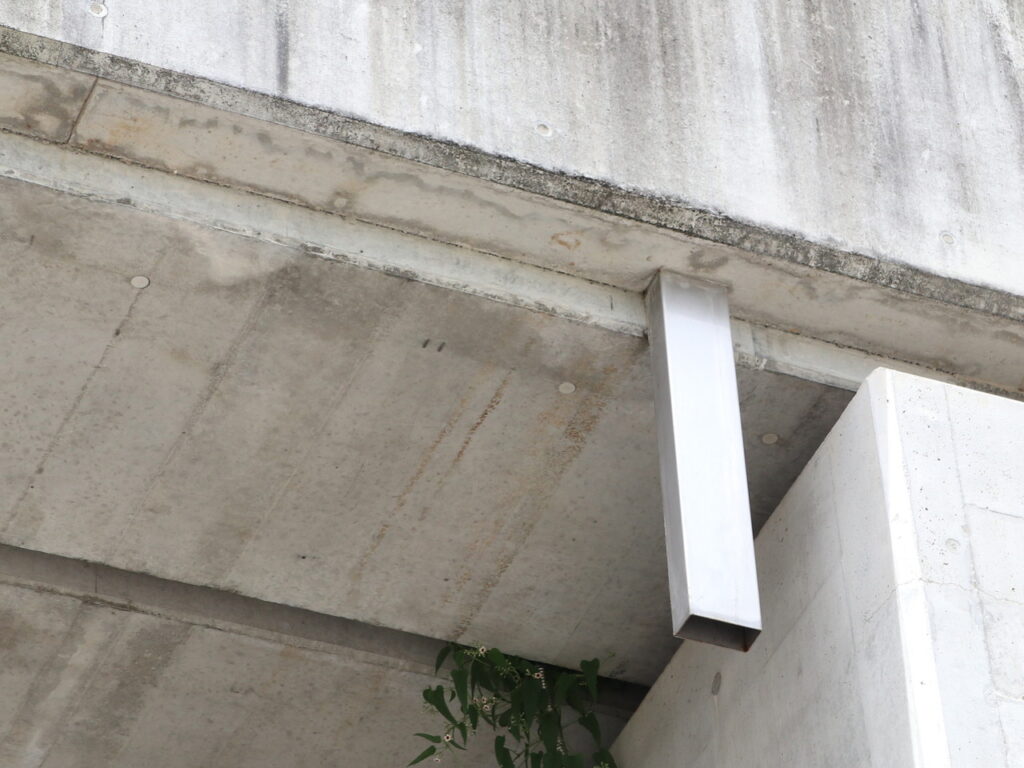

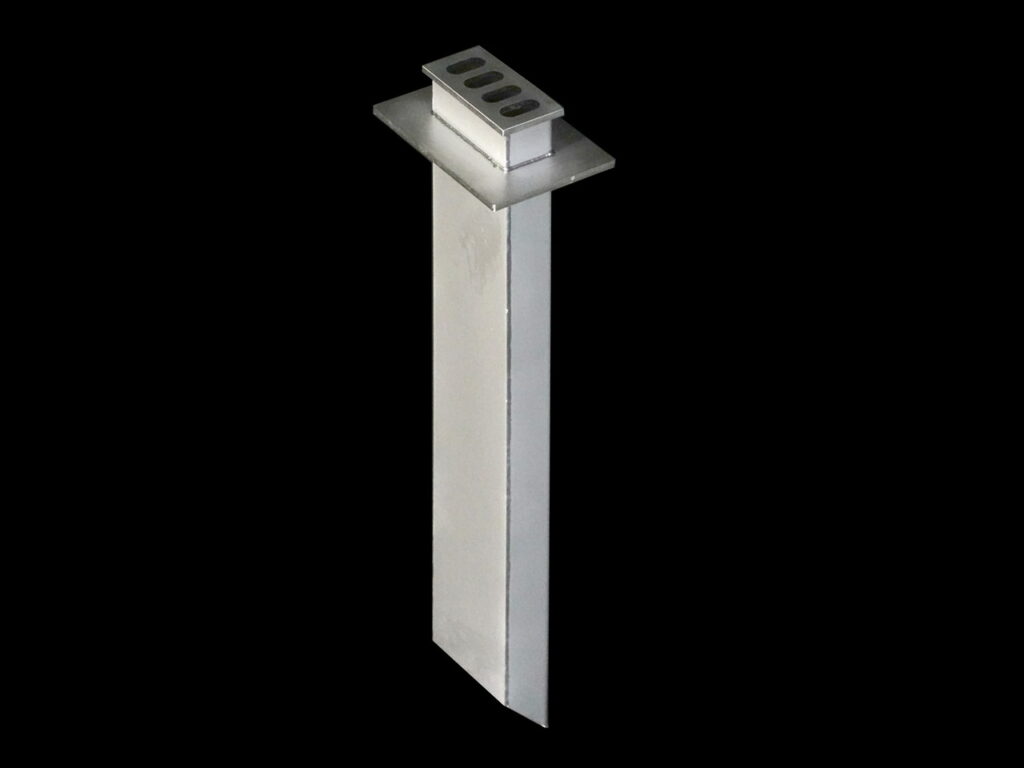

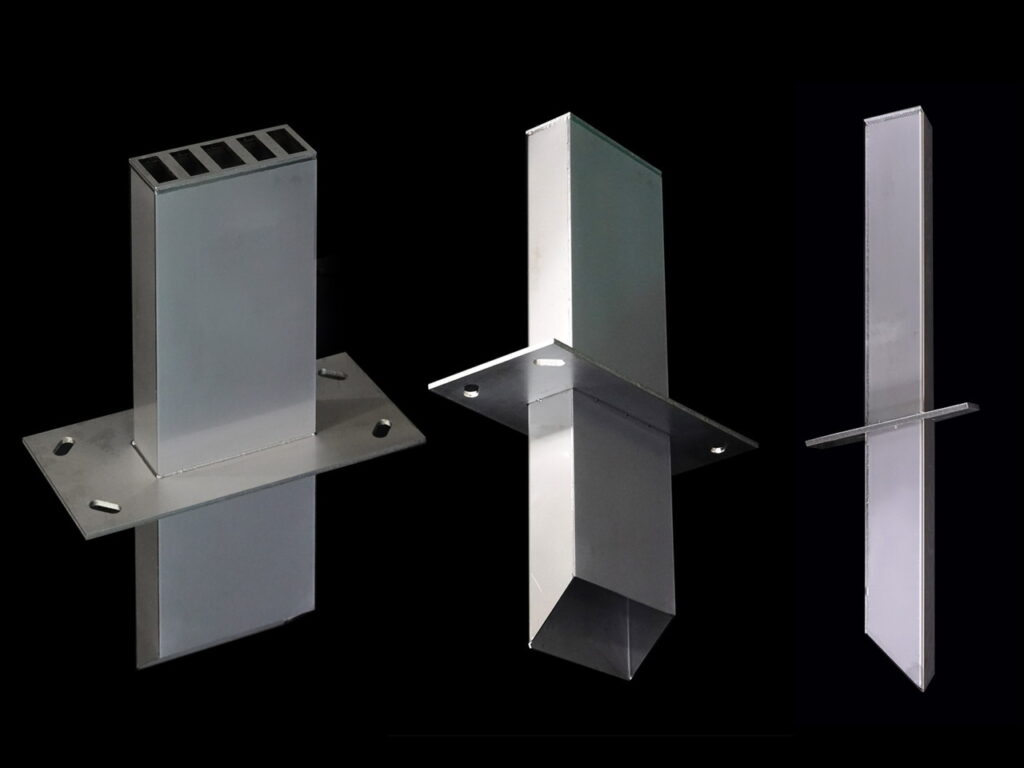

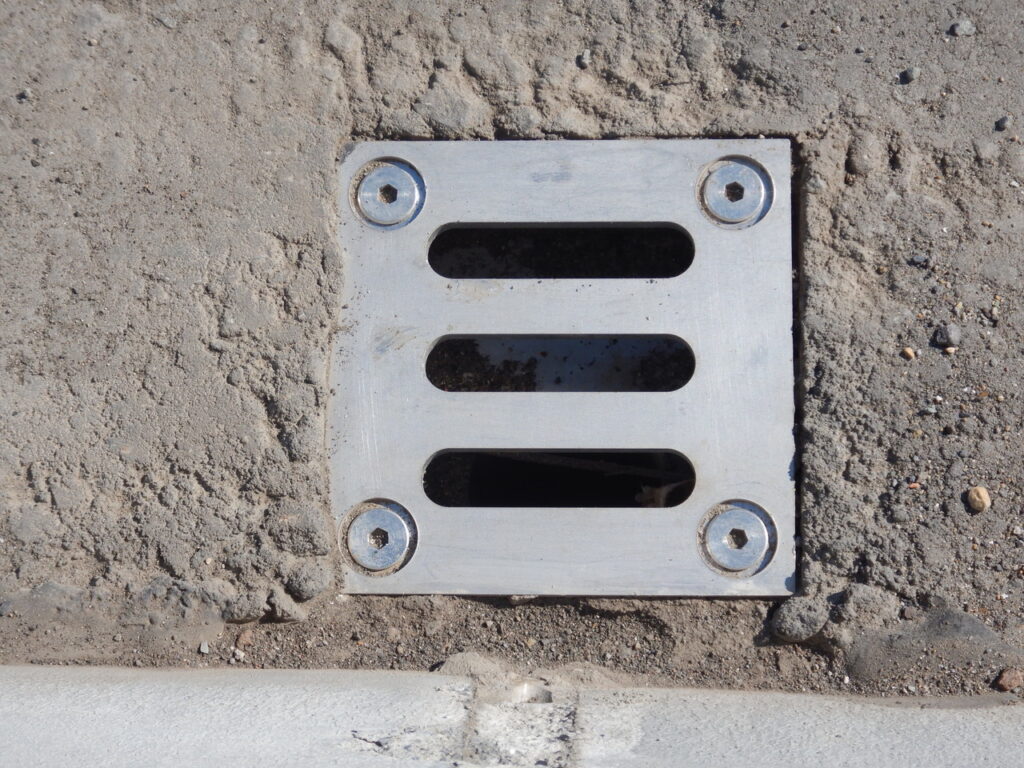

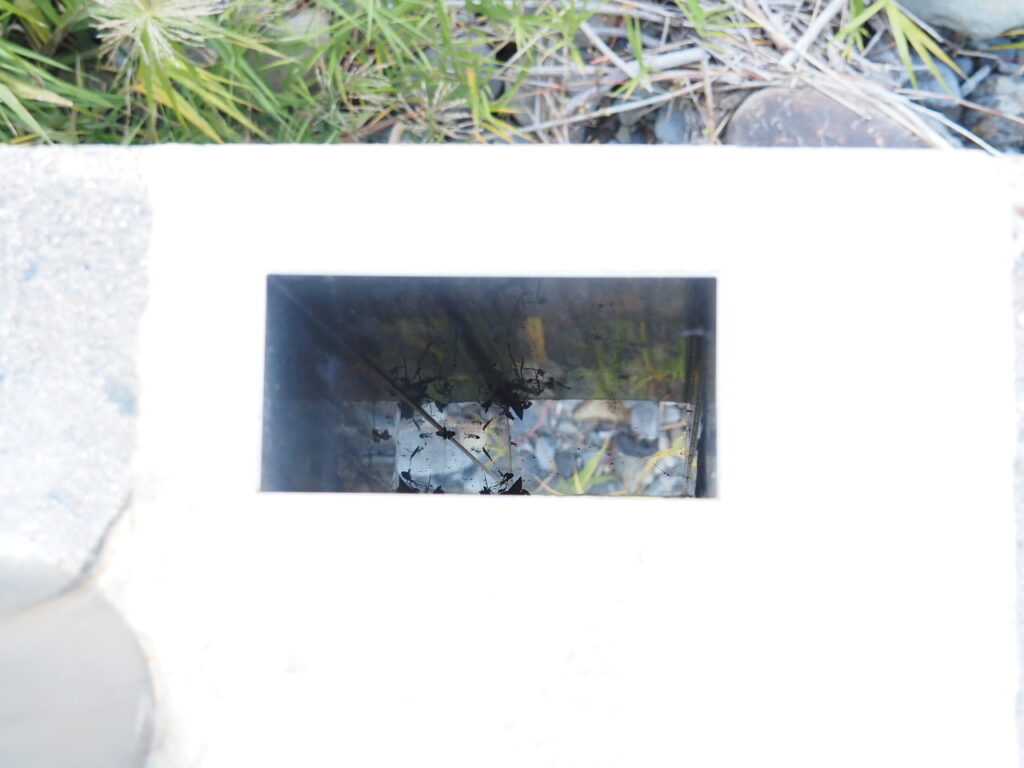

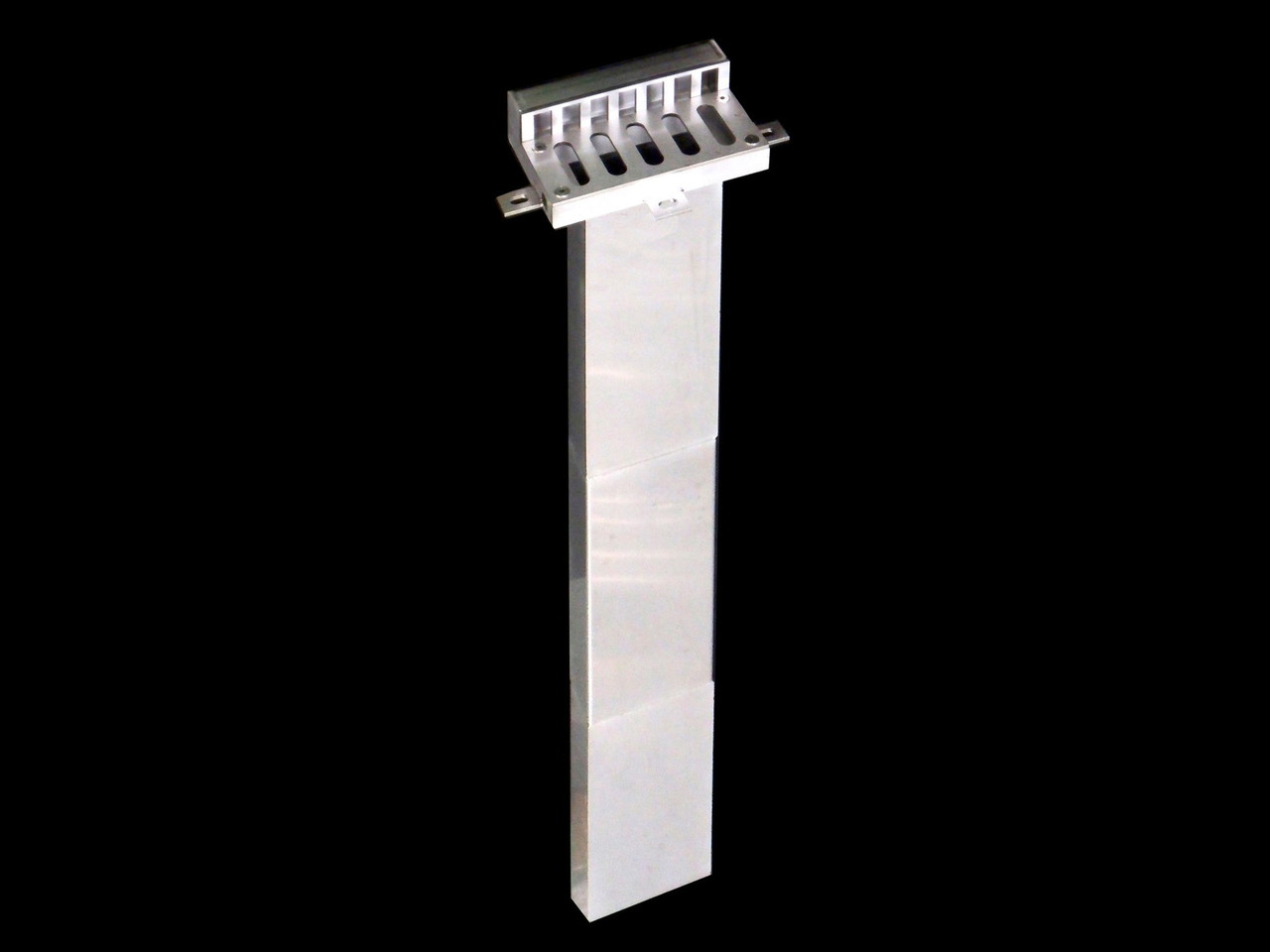

①-B2-1-12. 天端（上端）箇所に桝枠が無く目皿のみの例

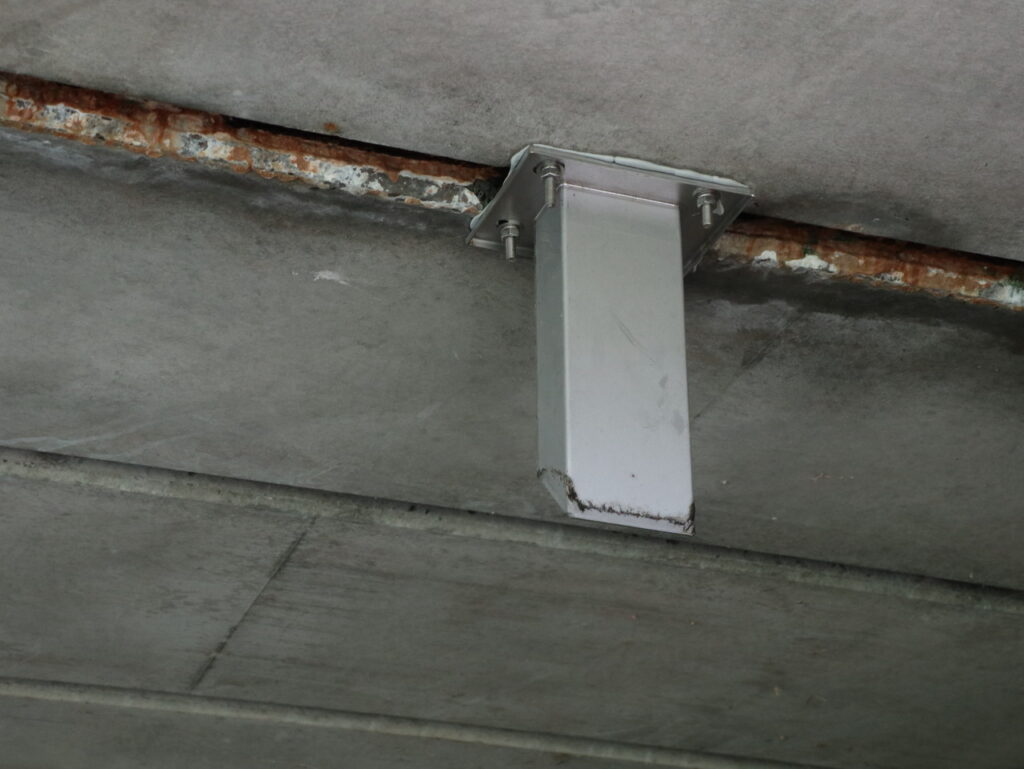

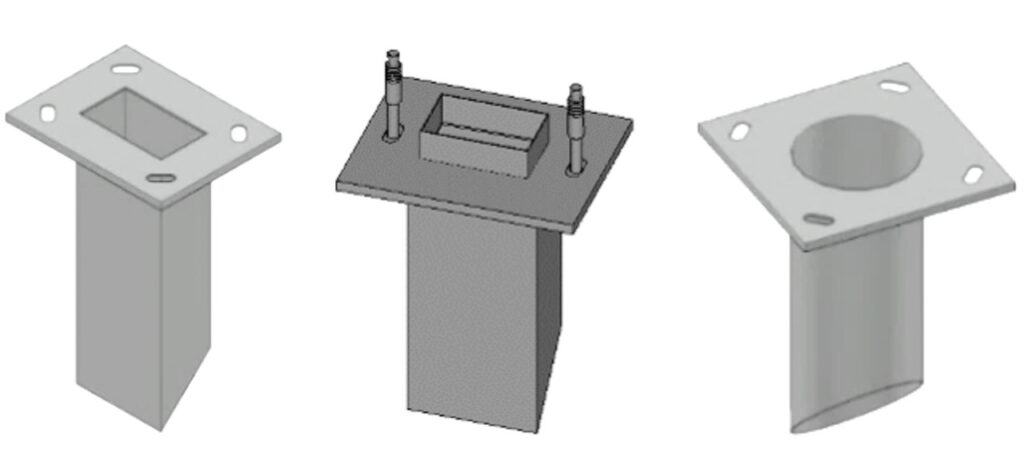

桁下面に取付け用プレート、上端に接続用プレート有り例

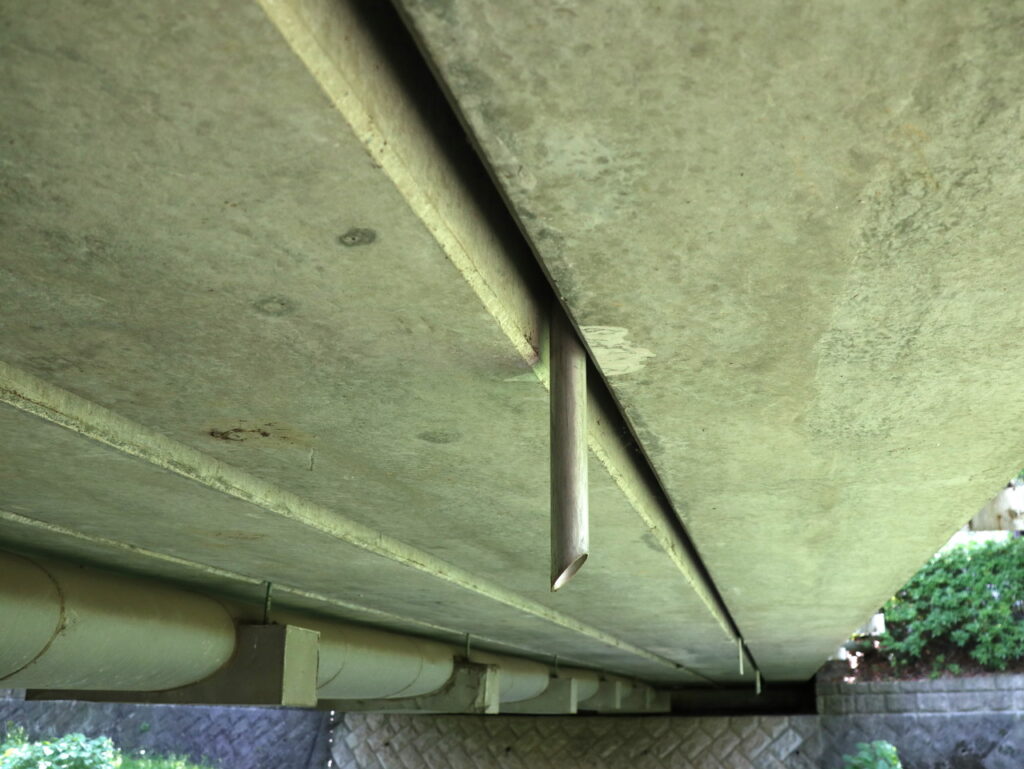

桁下面から挿入
床版上位置にプレート（管全周）有り例
上記例の現場写真 千葉県 流山市
フリーキーワード：北4号橋

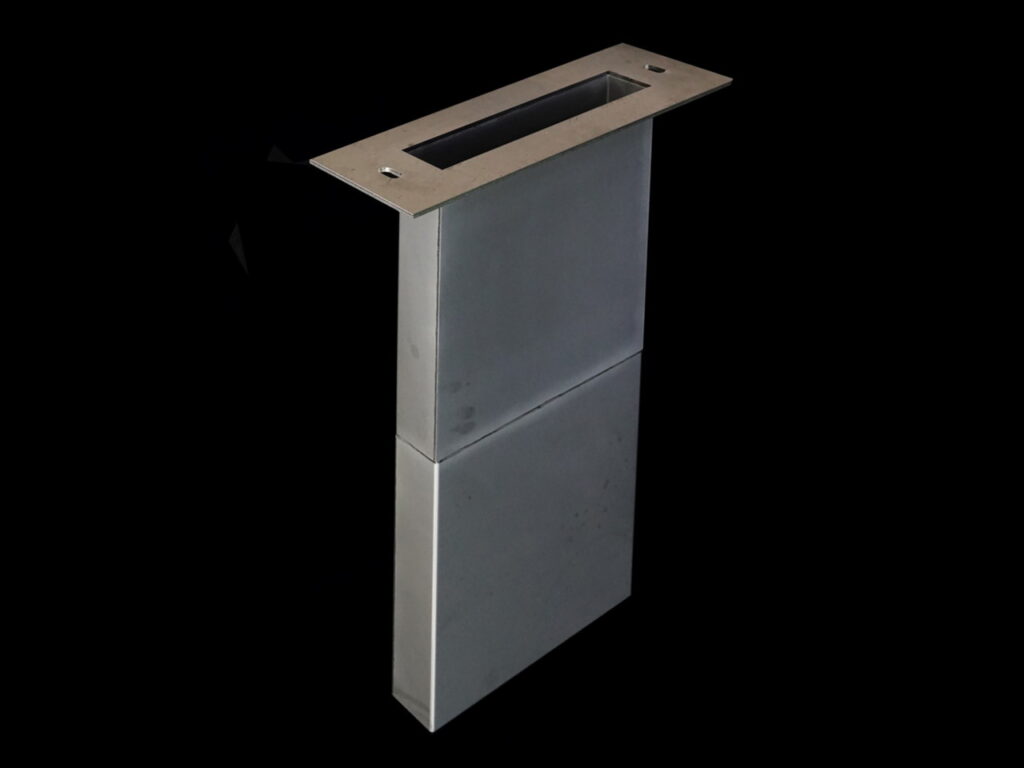

角管仕様 プレート付き（アンカー用孔無し）例
上記例の現場写真 長野県 長野建設事務所
フリーキーワード：瀬在橋

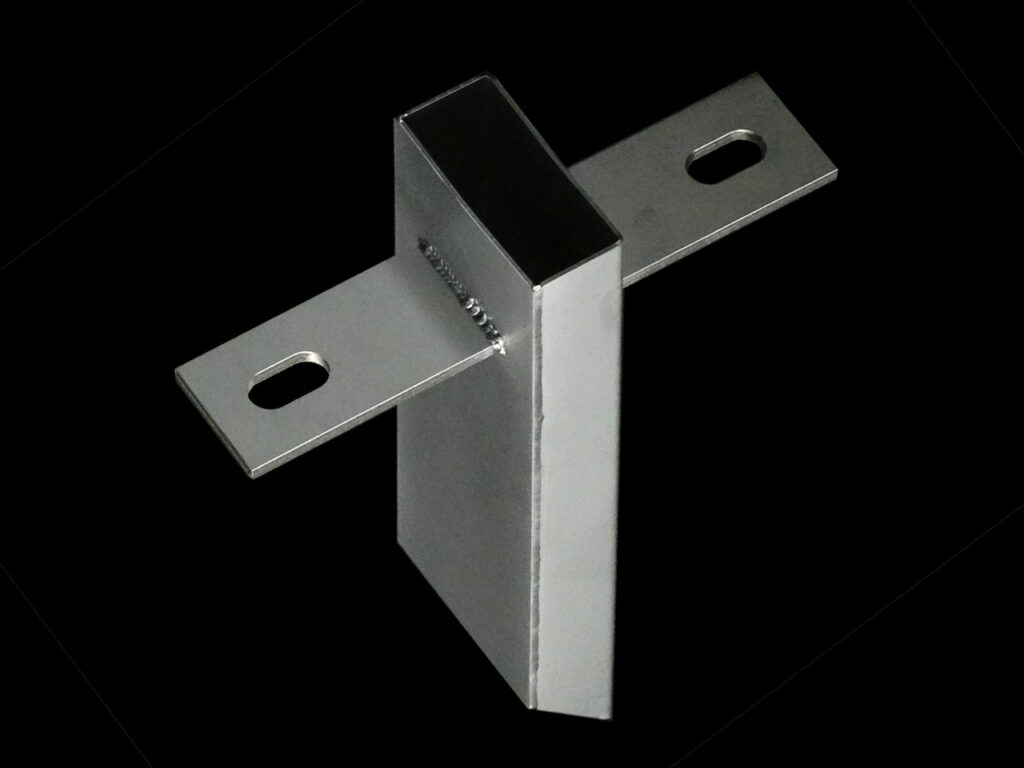

角管仕様 バー付き
上記例の現場写真 三重県 志摩市
フリーキーワード：小海橋
角管仕様 4方向にプレート付き
上記例の現場写真 奈良県 奈良市
フリーキーワード：大渕橋
小径丸管の天端にプレート（アンカー、ボルト用孔有り）付き
上記例の現場写真 福岡県 糸島市
フリーキーワード：極楽橋
①-B2-1-13. 枠内にロート有りの目皿排水桝の例（ナオシマス以外の例）
枠内ロートがあり、床版防水のドレーン管を枠内に収められる「ナオシマス」TSDR-RCFは こちら

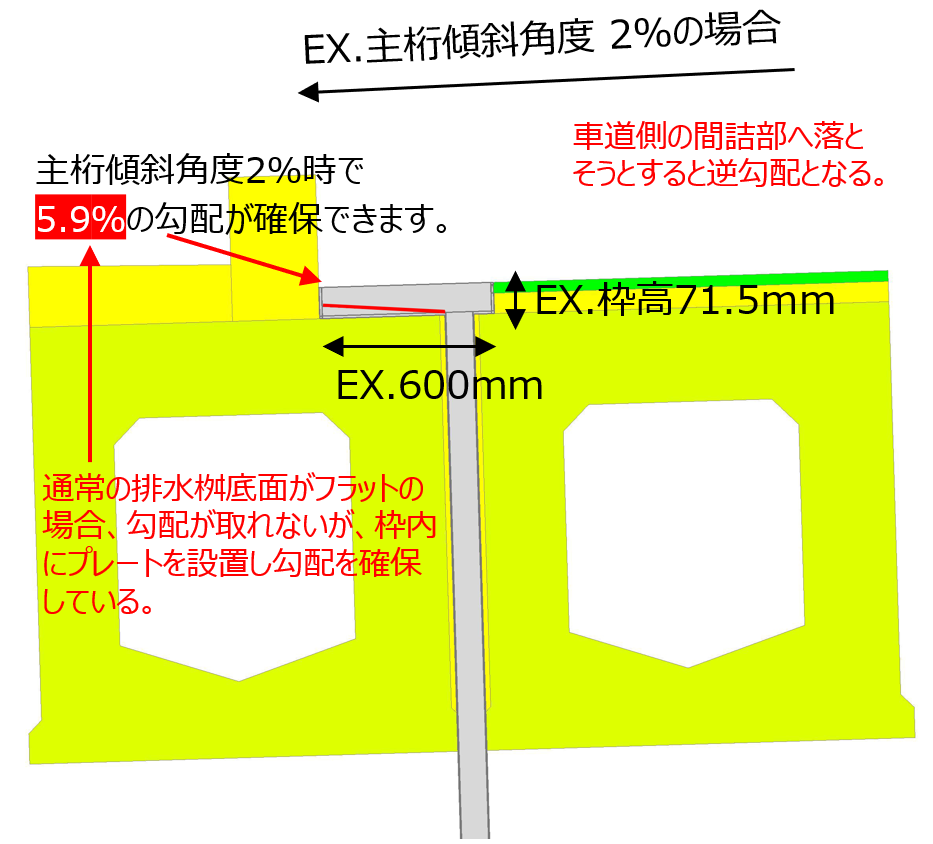

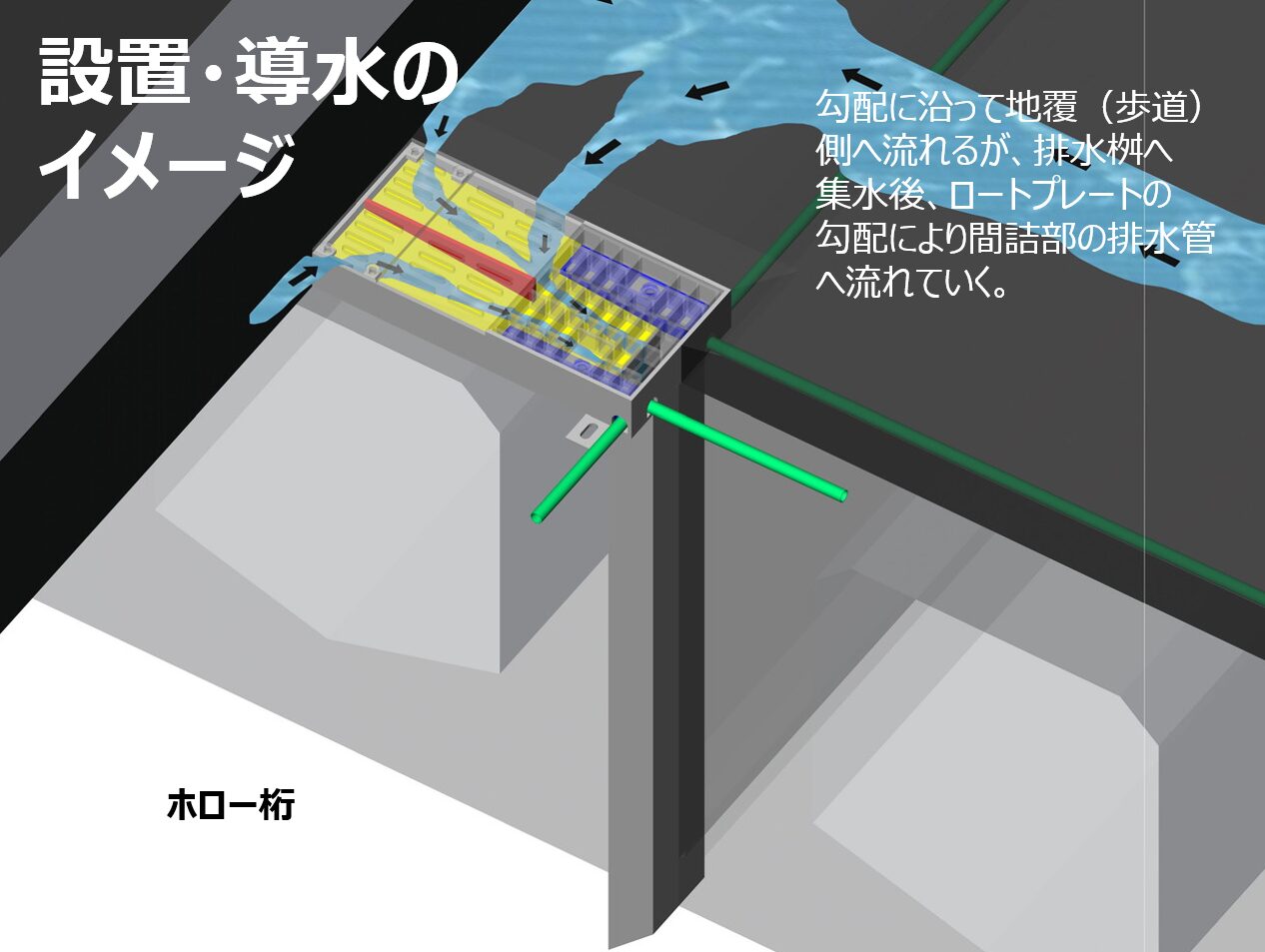

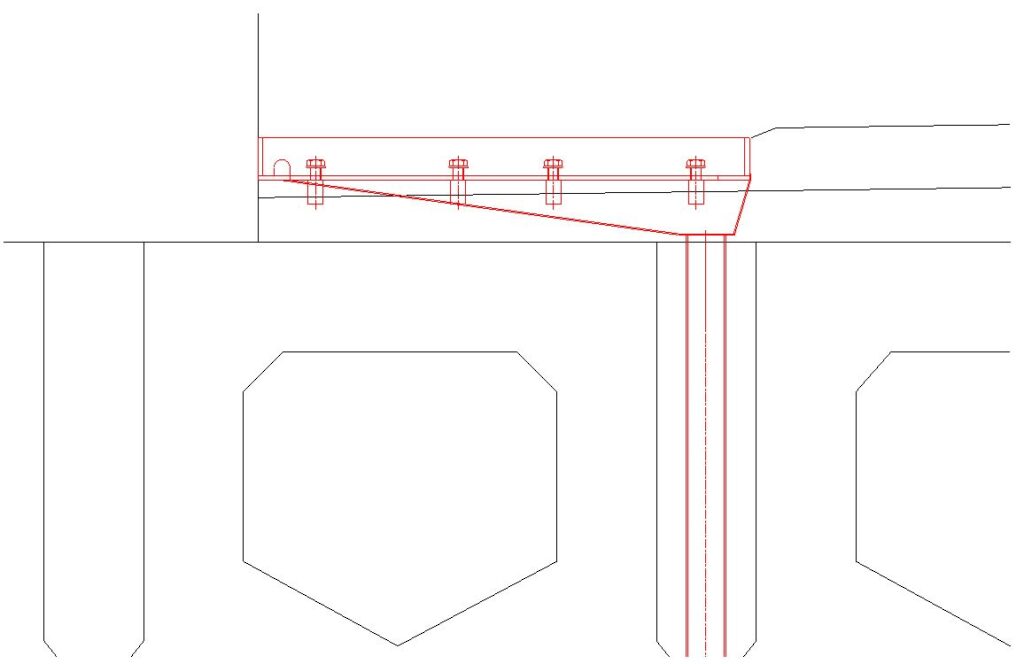

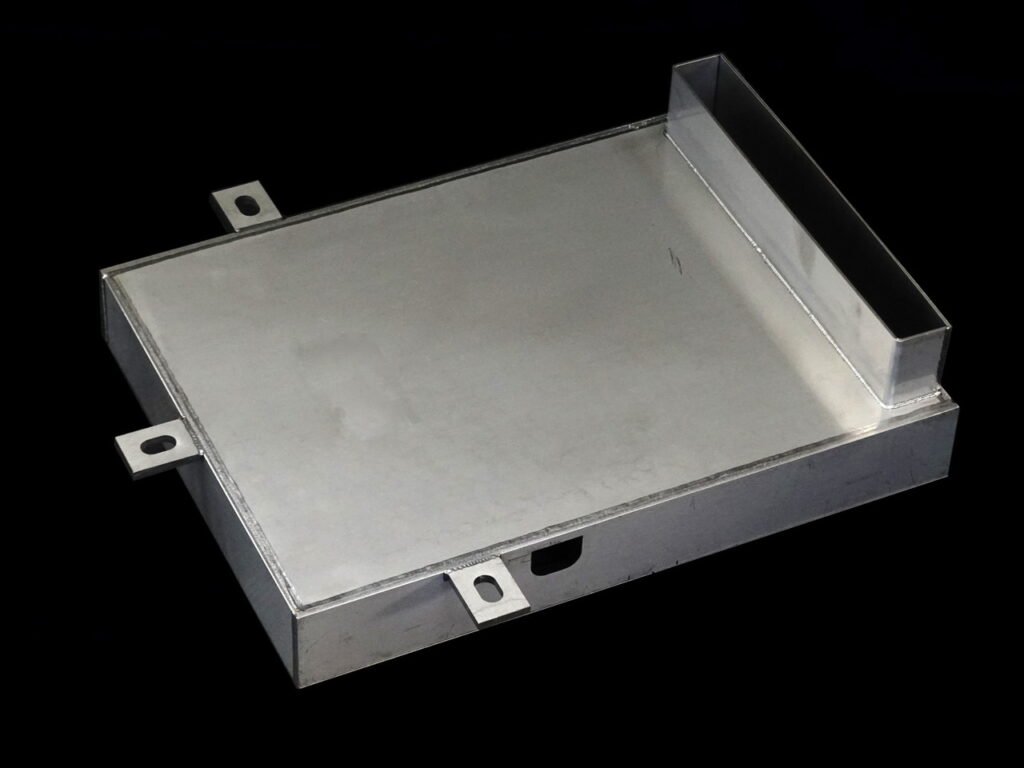

①-B2-2.逆勾配対応 排水桝 例
スラブ・ホロー桁の場合、排水にとって適した箇所に間詰部が無く鉛直排水の設置に困る場合があります。地覆（歩道）側に集水し車道中央側の間詰部へ落とす場合に桁と舗装の間に調整コンも無く、勾配が確保できない、逆勾配になる場合等へのご提案です。
詳しくは、ぜひお気軽にご相談ください。

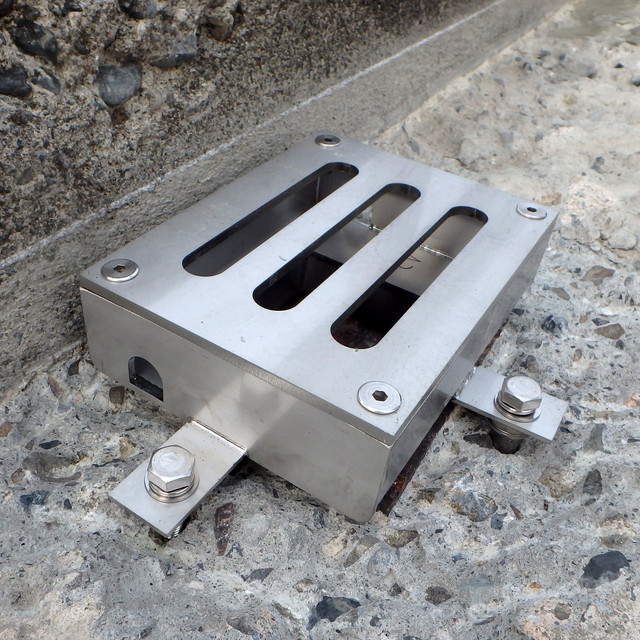

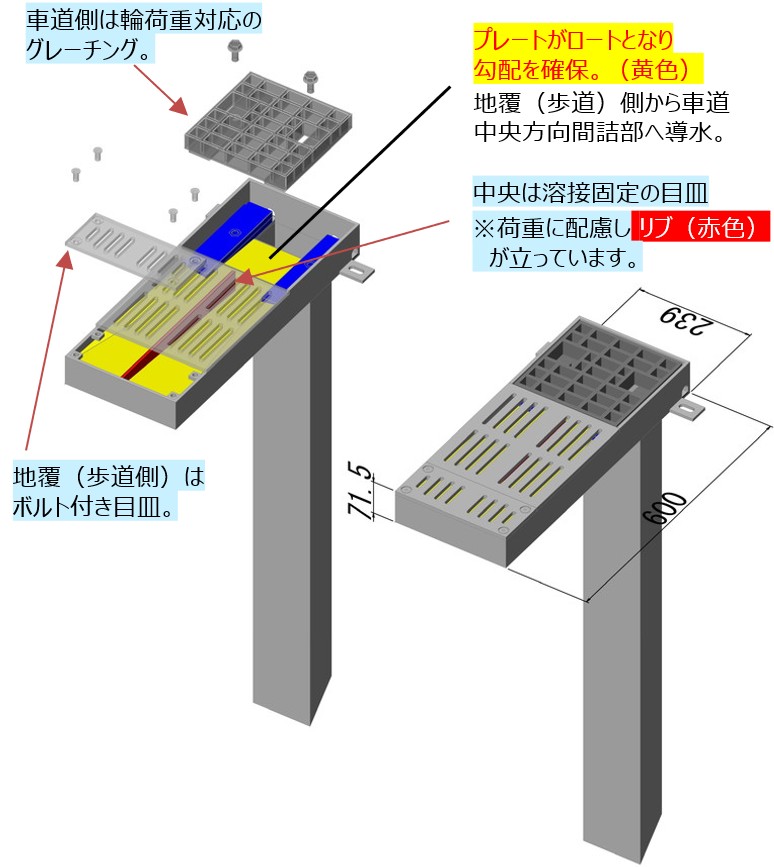

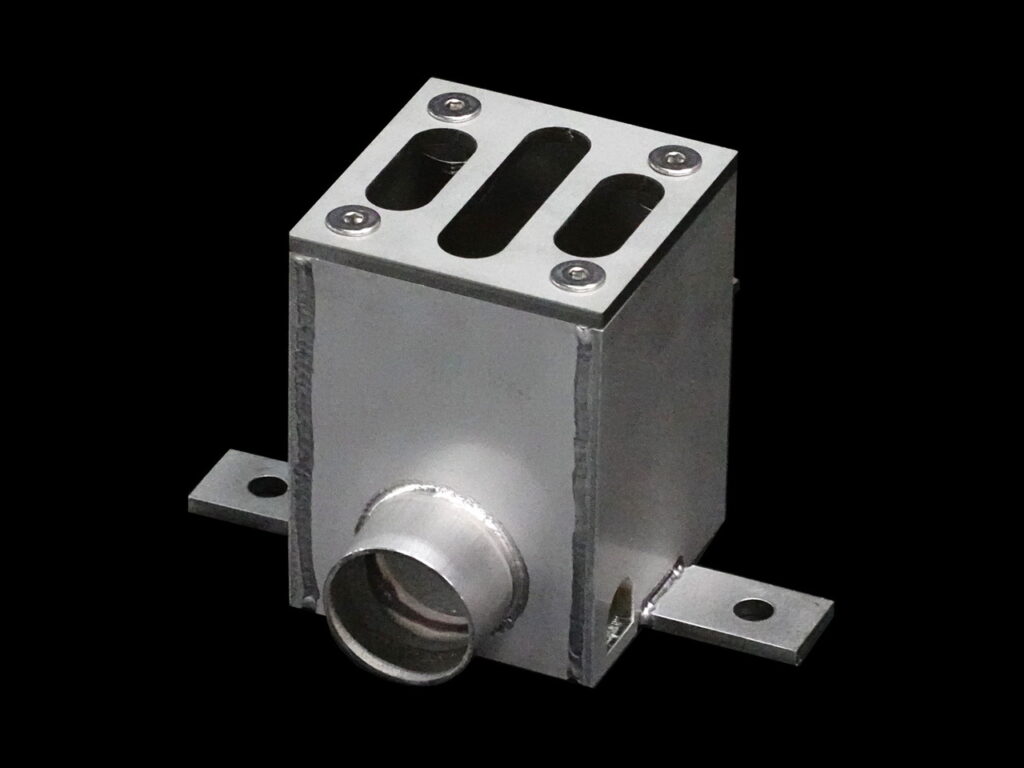

横断逆勾配対応排水桝
ご提案の一例です。条件に応じ、様々な形状・サイズ等をご提案いたします。
※状況によっては勾配の対応が不可能な場合もあります。
シンプルな形状例はこちら
①-B2-3.参考： φ（丸パイプ）/□（角パイプ）断面積比較
Φ（丸パイプ） / □（角パイプ） 断面積 比較
土砂等の詰まりを低減するため、可能な限り大口径をおすすめします。
清掃を考慮したTSDR-YD301、その他の地覆横引排水の可動式目皿仕様、ナオシマス、ひらき桝等もご検討くださくい。

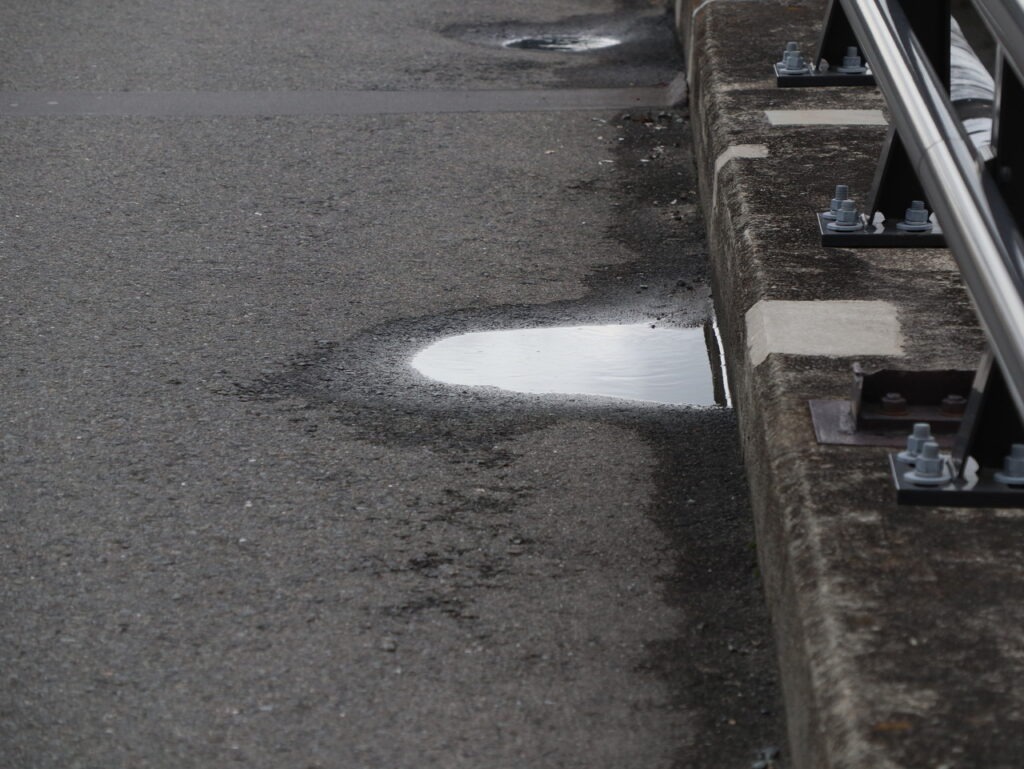

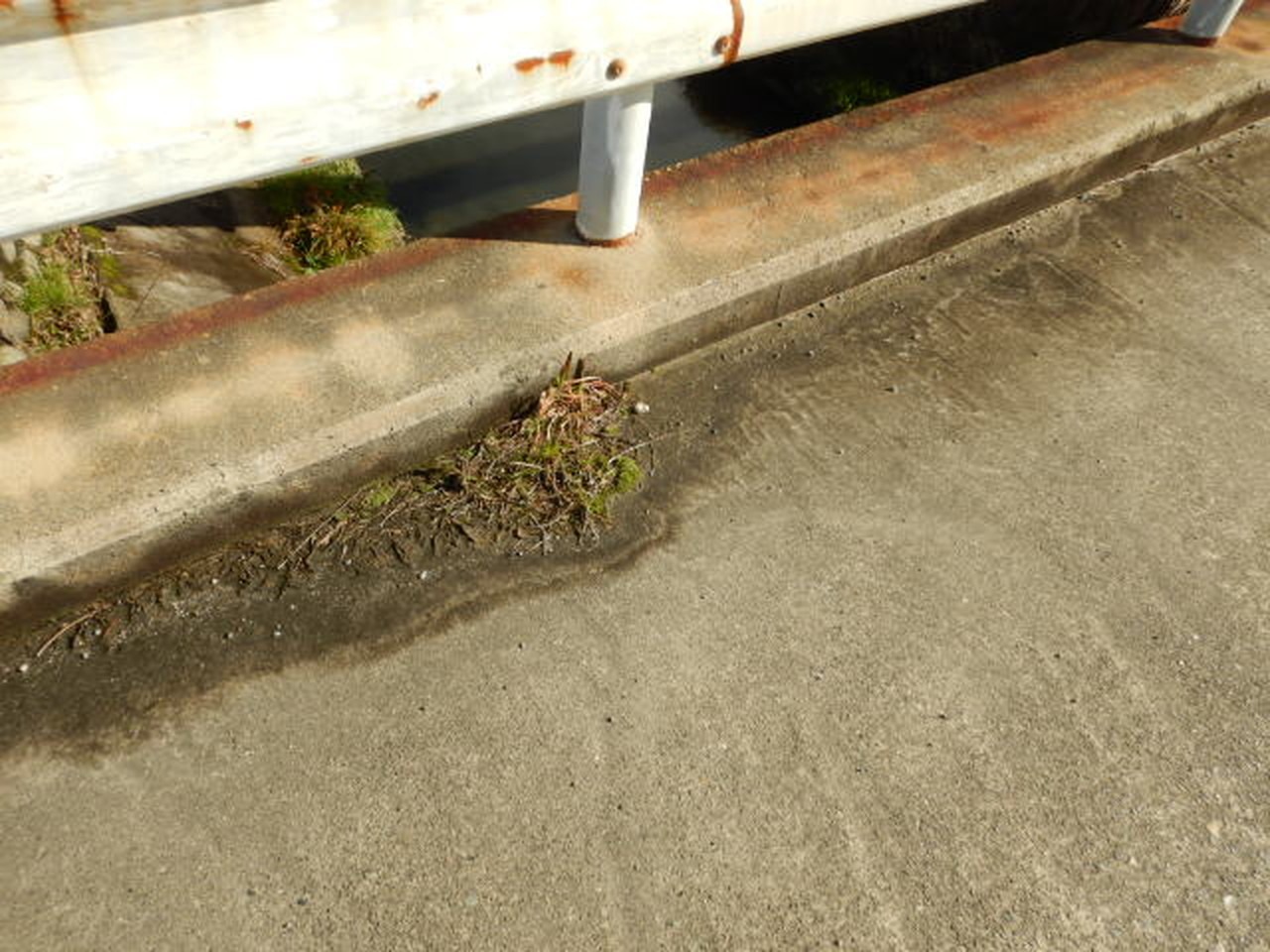

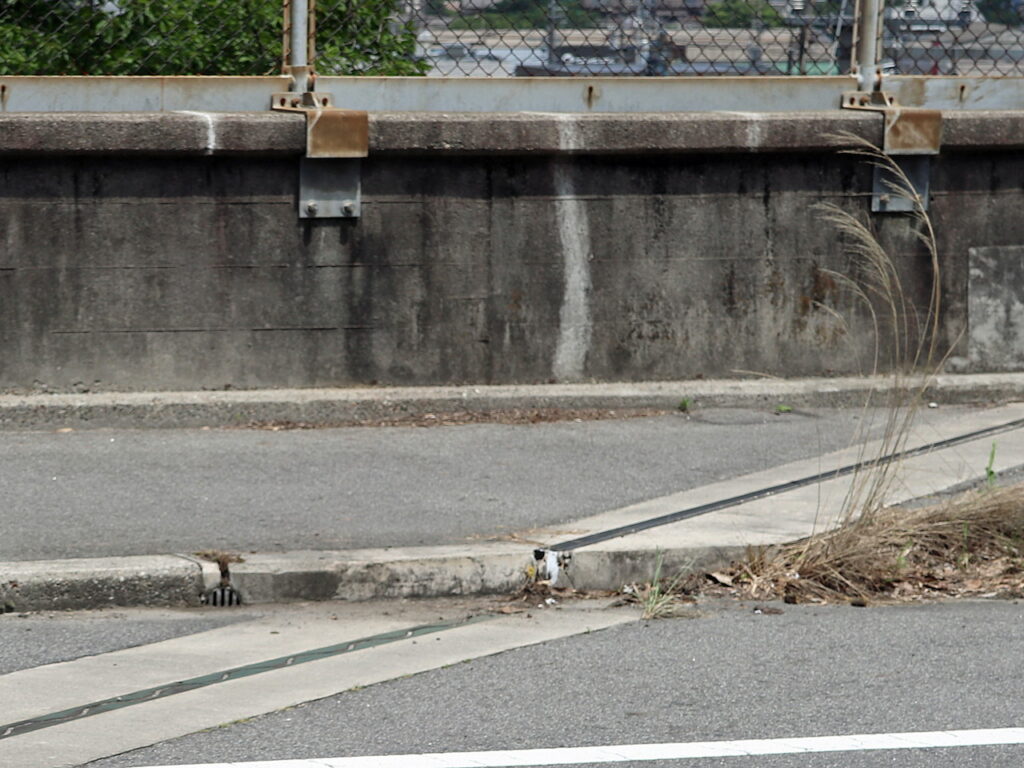

桝に土砂等が堆積し詰まっている例
①-B3.補修 排水桝 排水管
製品事例
主にホロー(スラブ橋）向けの補修事例になります。
現場状況、ご要望に応じご提案、製作いたします。

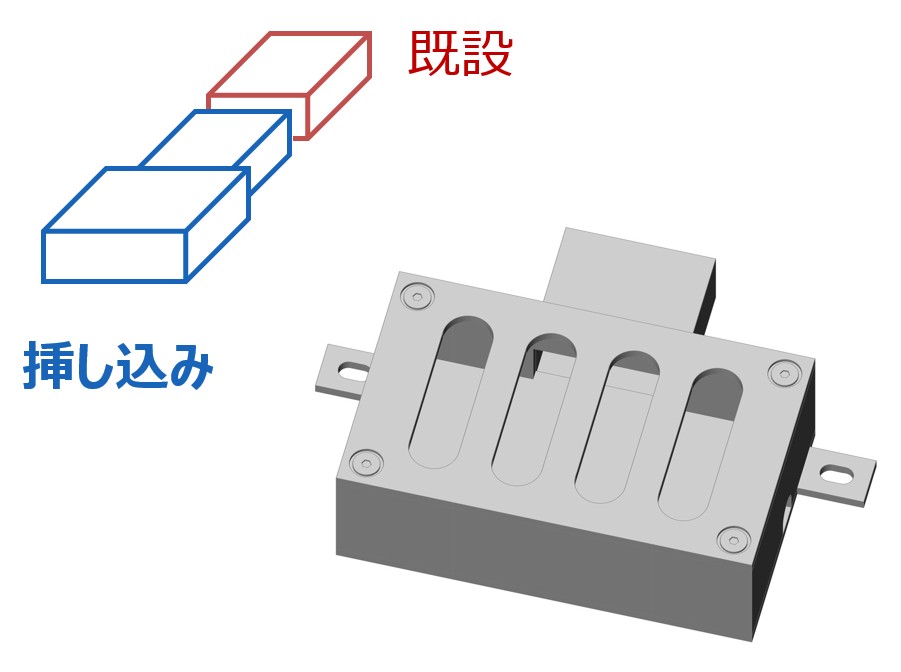

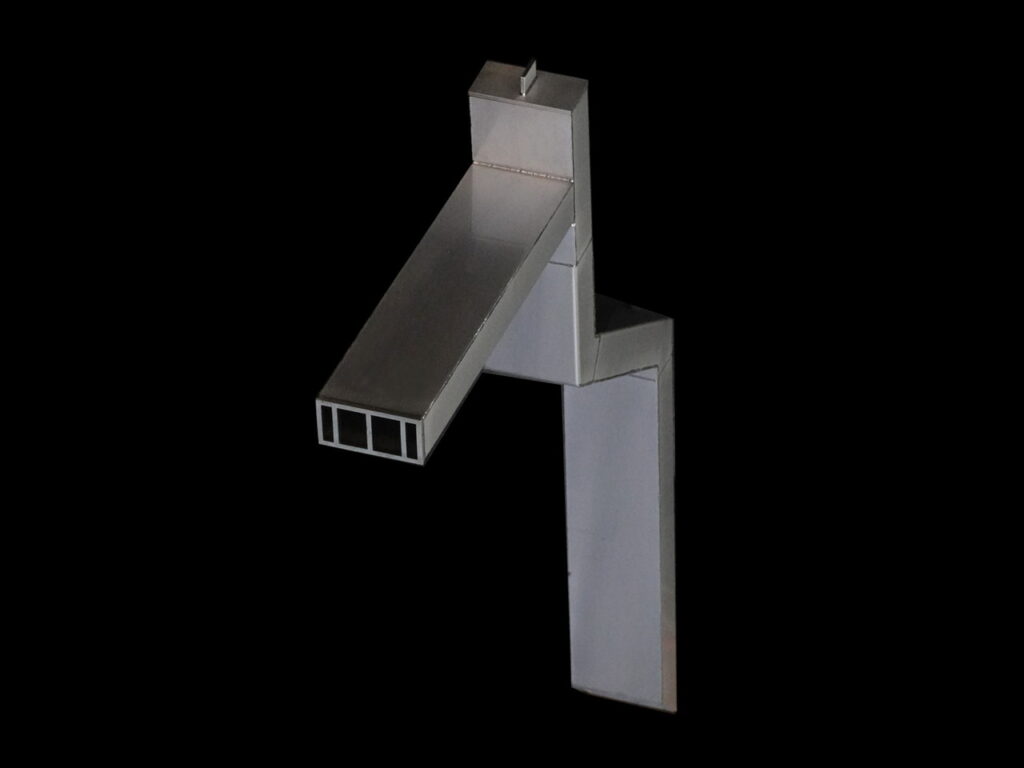

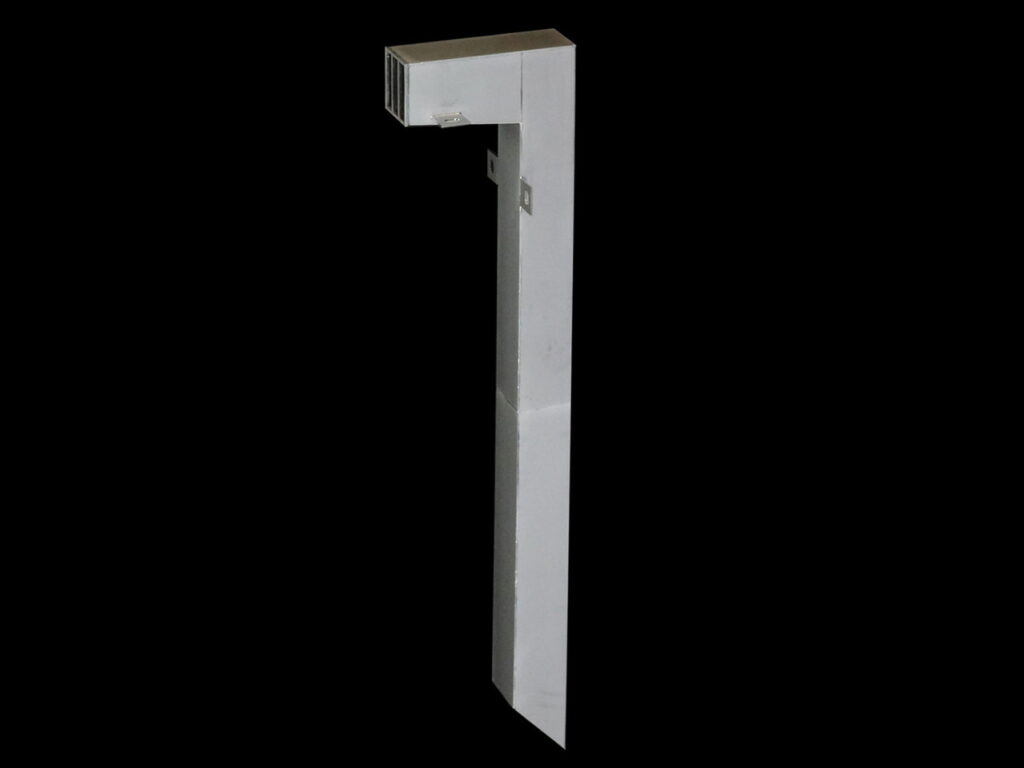

①-B3-1.既設角パイプ桝内へ
新しい角パイプ桝を設置例

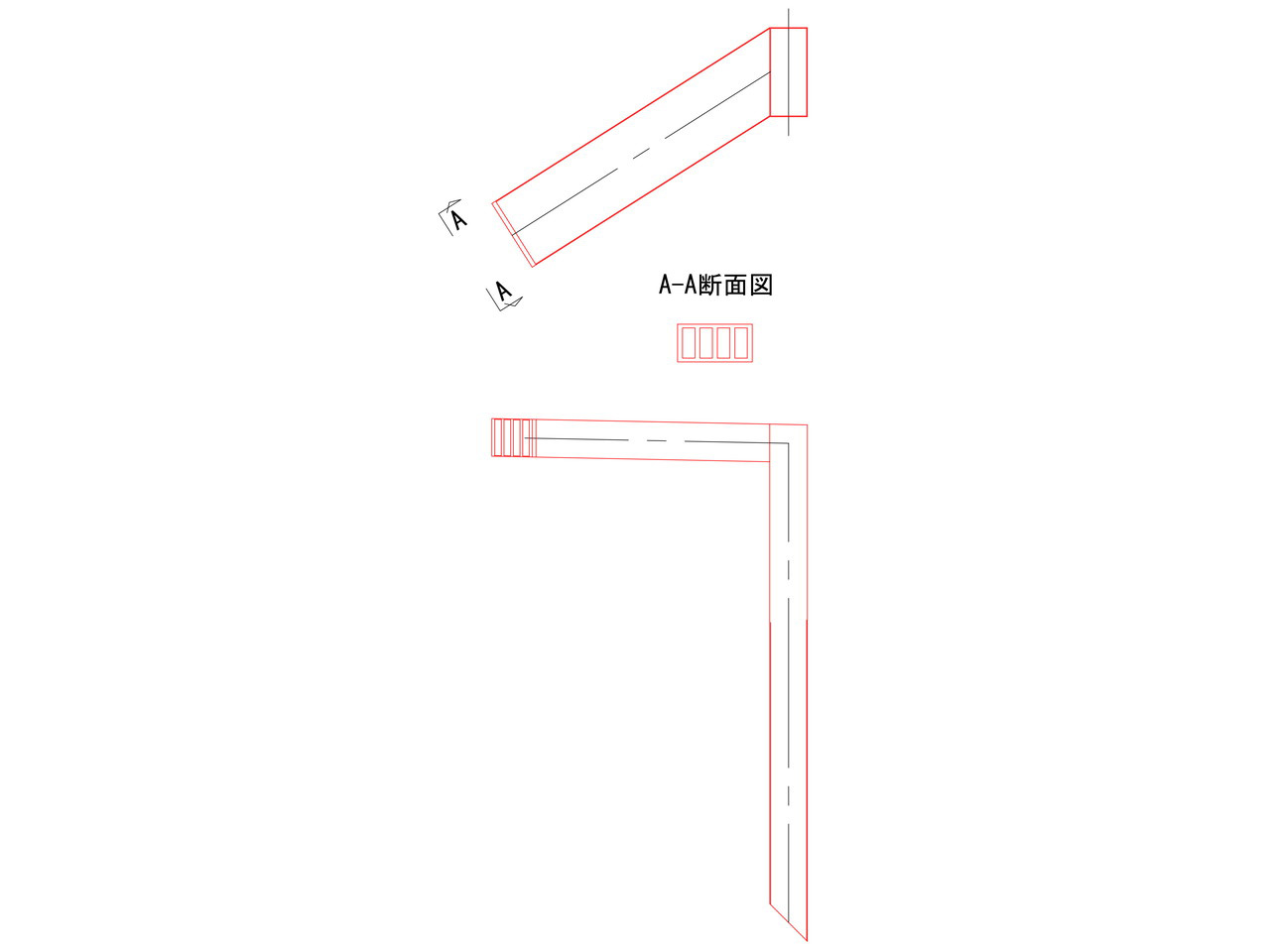

近似製品CAD図
パイプの縦横長は自由に設定、製作可能。現場にあったサイズでご提案可能
①-B3-2.端部のみ
補修の例
補修時、間詰部には手を加えず床版上と流末端部のみ補修の例
- 暴露状態になる集水部が傷んでいる
- 開口部が小さい為、集水に難がある
- 湿潤状態になりやすい流末が傷んでいる
- 長さが短い為、他の構造部に飛沫水が掛かり損傷
①-B3-3.間詰 排水桝/排水管横引き
①-B3-3-1.補修 排水桝+横引き排水管例①
上記例の現場写真 愛知県 田原市
フリーキーワード：新堀橋
①-B3-3-2.補修 排水桝+横引き排水管例②
T桁間詰部での例になります。
上記例の現場写真 島根県 浜田県土整備事務所
フリーキーワード：下長屋橋
①-B3-3-3.補修 天板プレート+横引き排水管例
上記例の現場写真 静岡県 浜松市
フリーキーワード：弁天橋

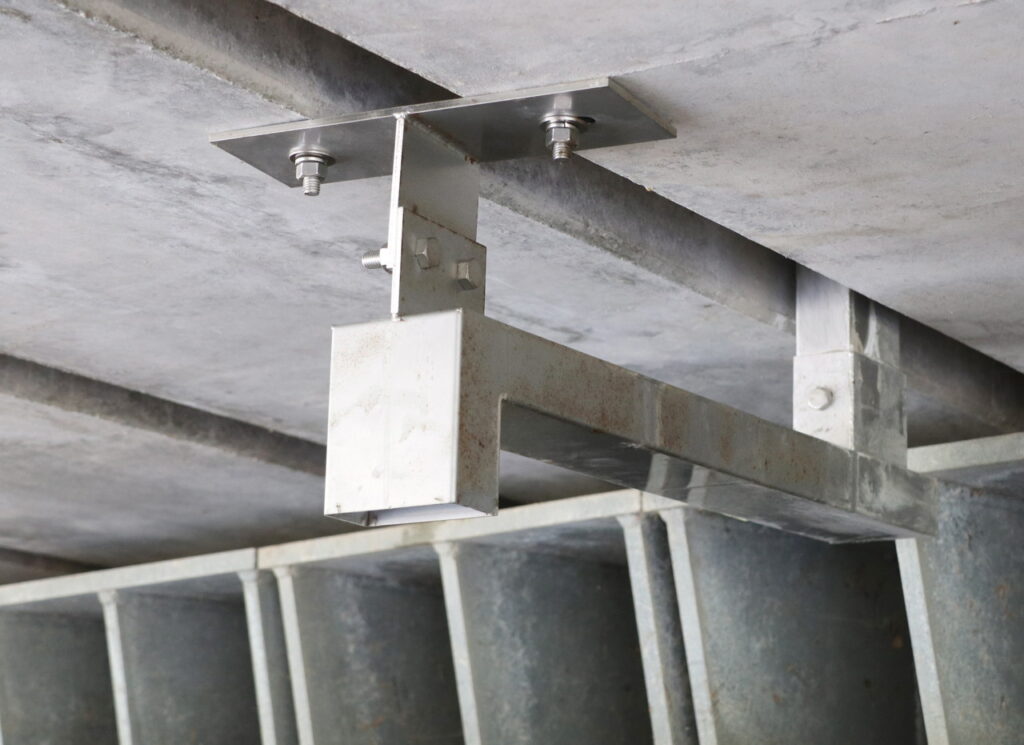

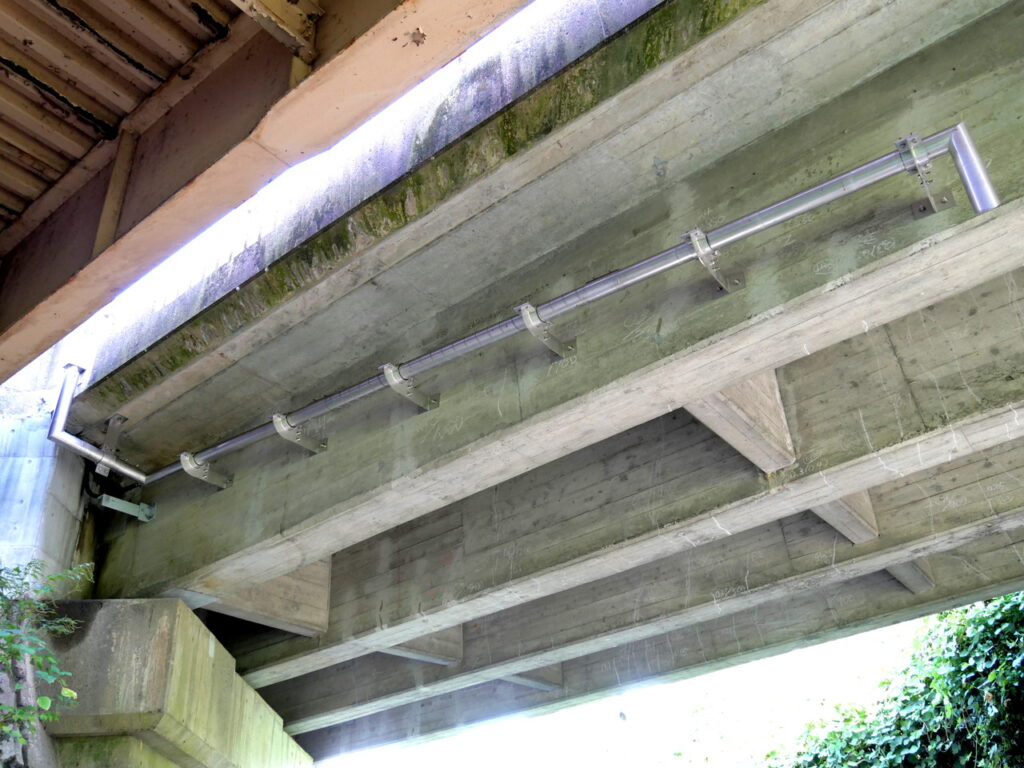

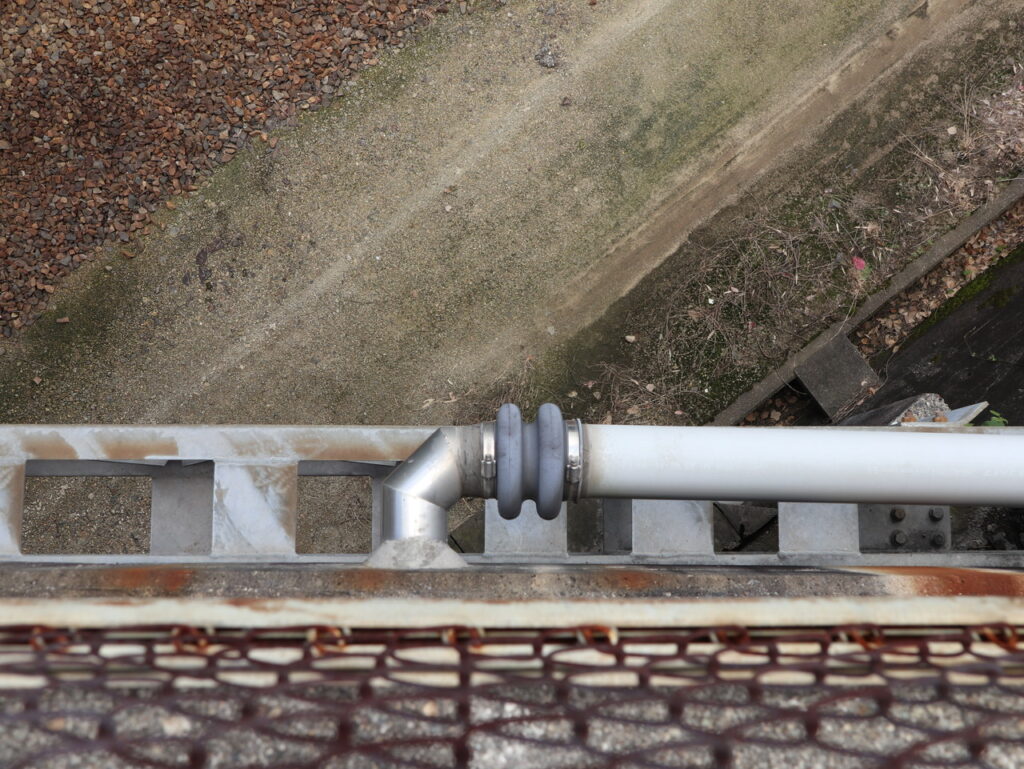

①-B3-3-4.補修 T桁間詰部 横引き排水管例
新設橋への設置ですが参考例。
他鋼材の桝との接続部には絶縁を兼ね溢水防止パッキン（RDジョイント）を使用。
上記例の現場写真 長野県 北信建設事務所
フリーキーワード：濁池橋
①-B3-4.間詰 排水桝（挿し込み）/
排水管（天板プレート等 桁下面へ）

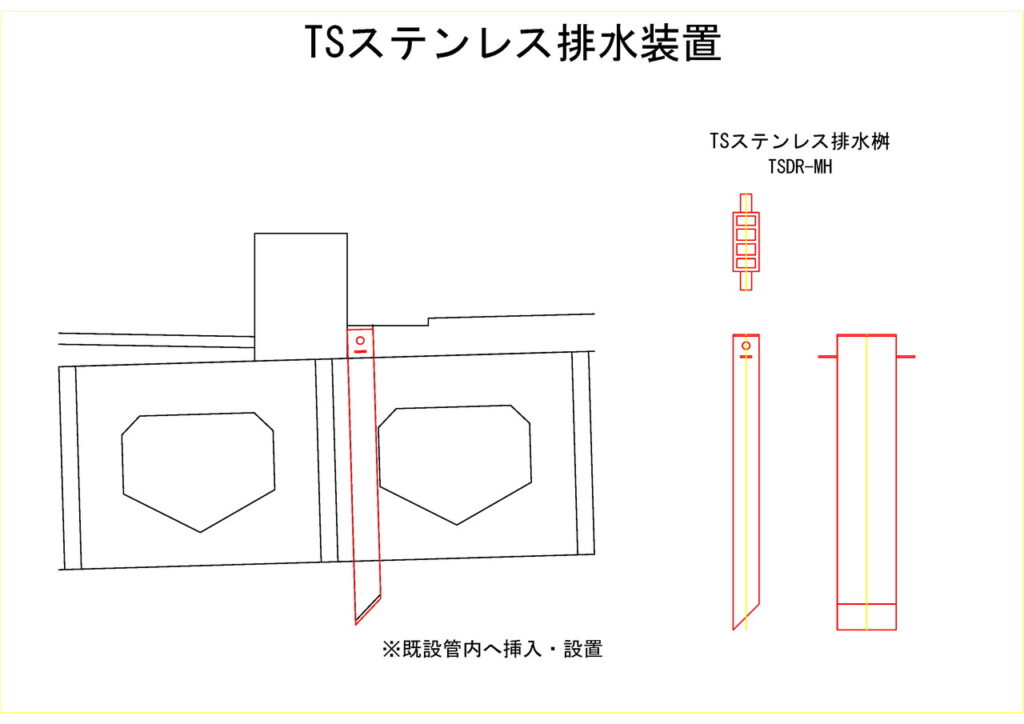

①-B3-4-1.既設管（貫通管）挿し込み例
角管天端に目皿一体とした形状での既設管内への挿し込み例
上記例の現場写真 長野県 長野建設事務所
フリーキーワード：瀬在橋
①-B3-4-2.排水桝（キャップ）挿し込み例
グレーチング / ロート有り仕様①
上記例の現場写真 福岡県 北九州市
フリーキーワード：汐井町牧山海岸線道路
グレーチング / ロート有り仕様②
上記例の現場写真 福岡県 福津市
フリーキーワード：浜田橋
目皿 / 切り欠き有り仕様
上記例の現場写真 愛知県 尾張建設事務所
フリーキーワード：東山橋
目皿 / 横引き有り / 丸管仕様
上記例の現場写真 静岡県 浜松市
フリーキーワード：新曽祢橋
目皿 / 丸管仕様 管の位置が中央/地覆側の2種類を製作
上記例の現場写真 北海道 札幌建設管理部
フリーキーワード：有明跨線橋

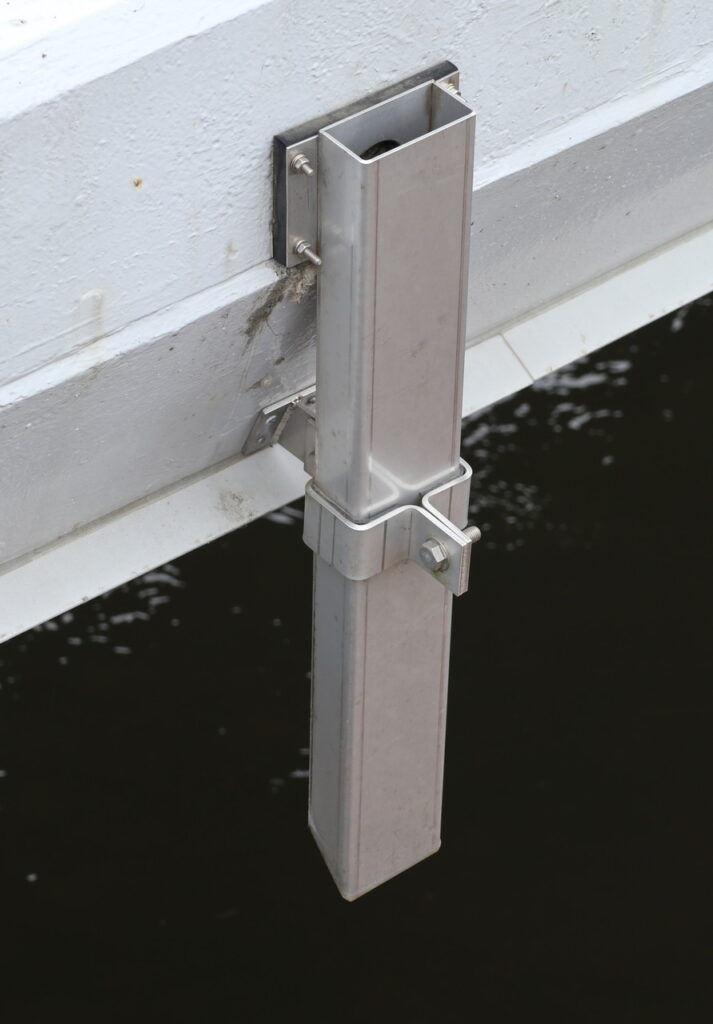

①-B3-4-3.天板プレート設置例

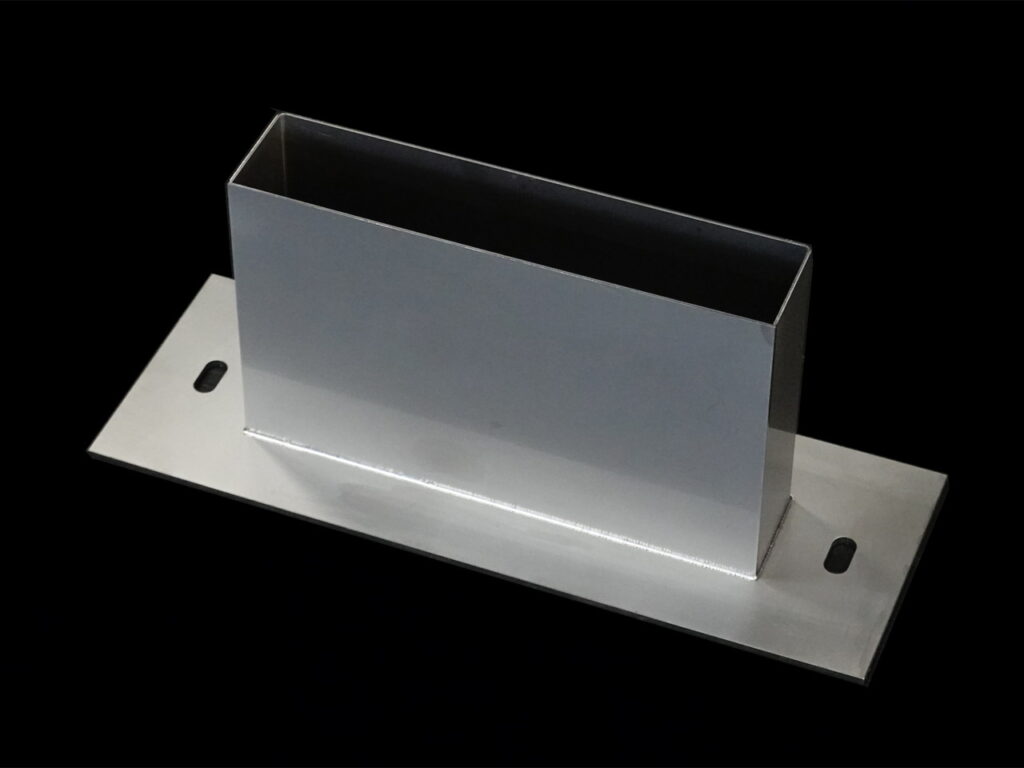

角管仕様例①
上記例の現場写真 岐阜県 岐阜市
フリーキーワード：栄光橋
角管仕様例②
上記例の現場写真 富山県 富山市
フリーキーワード：安田2号橋
角管仕様例③ 斜切無
上記例の現場写真 福井県 勝山市
フリーキーワード：堀名橋
丸管仕様例
上記例の現場写真 滋賀県 湖東土木事務所
フリーキーワード：百間橋

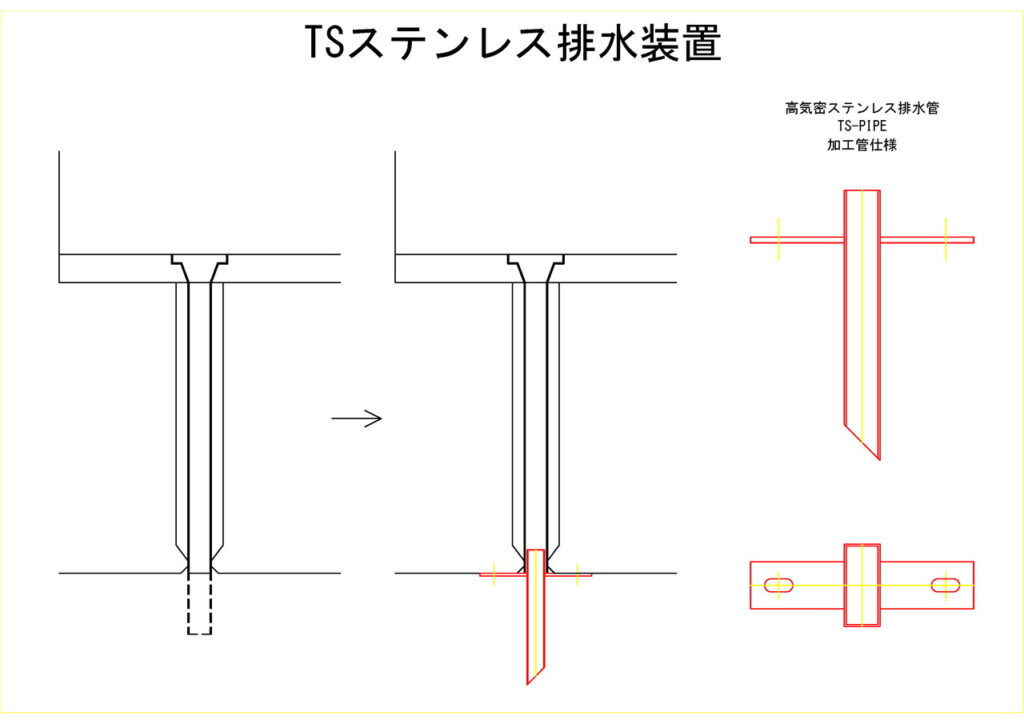

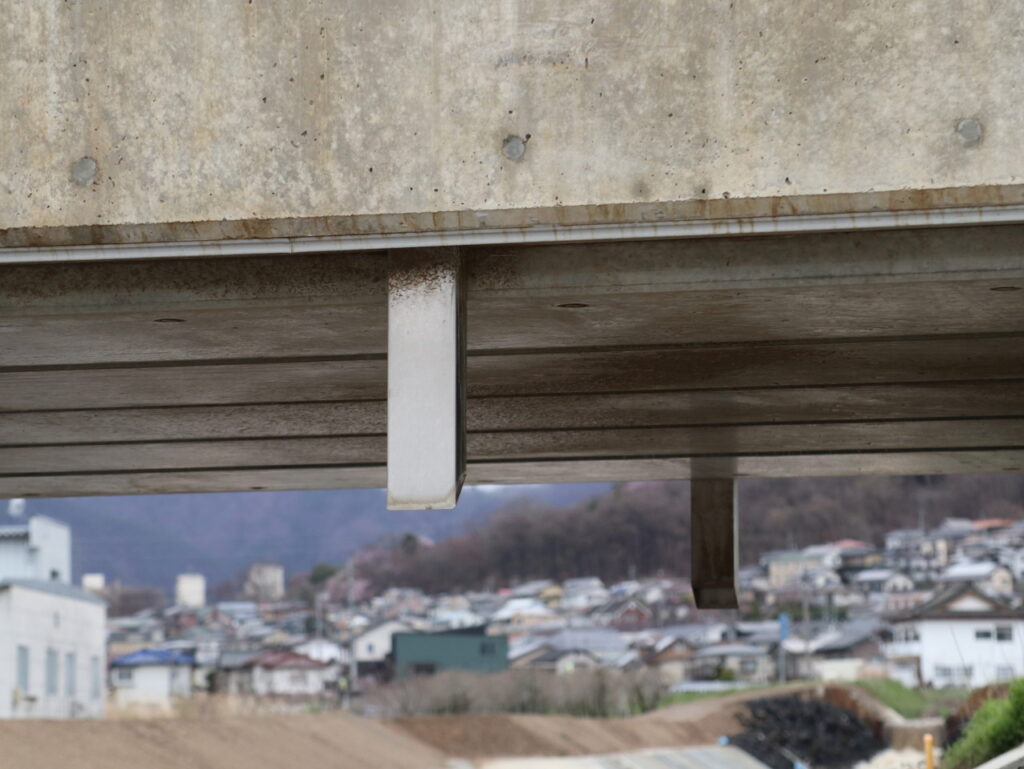

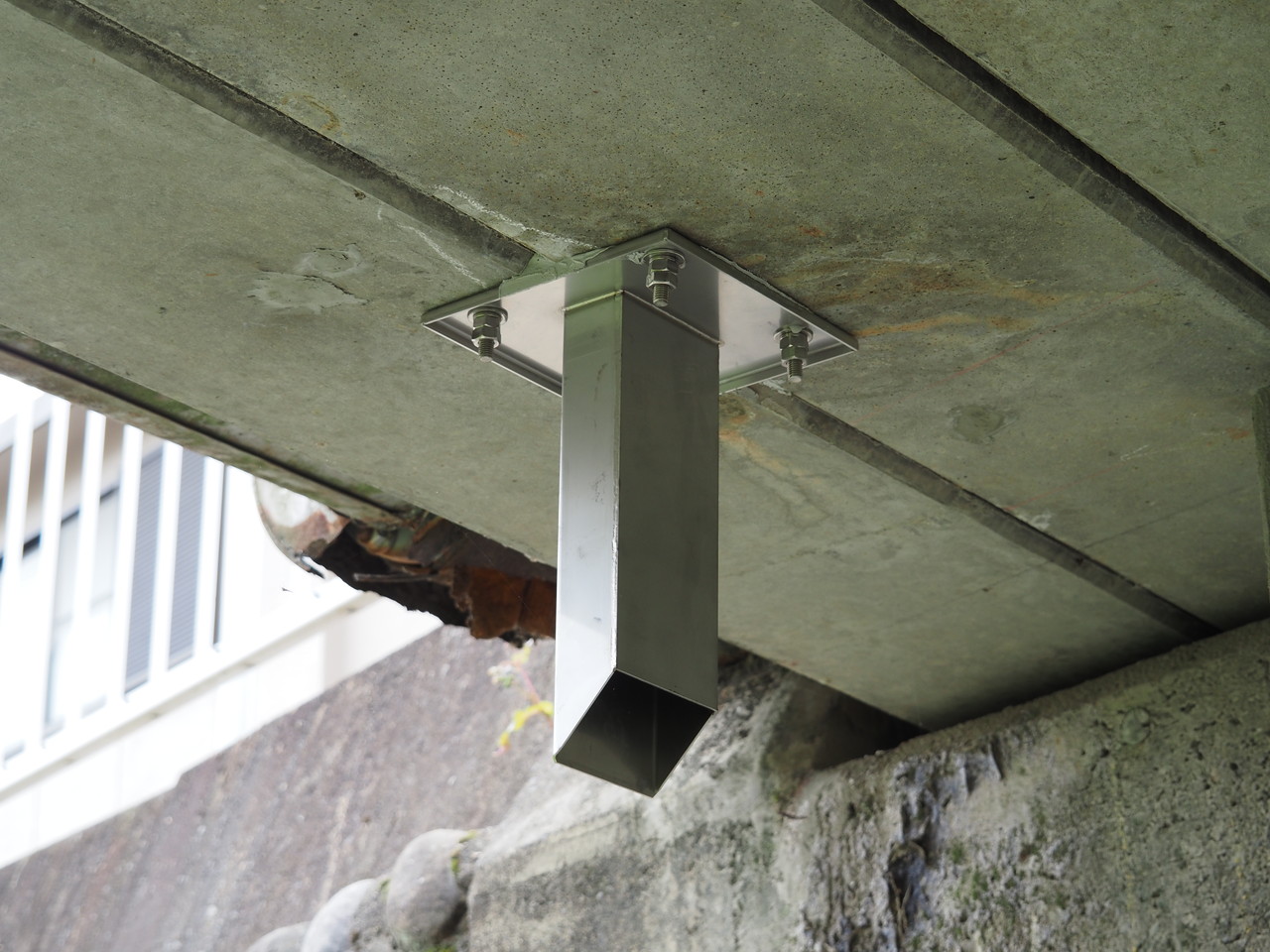

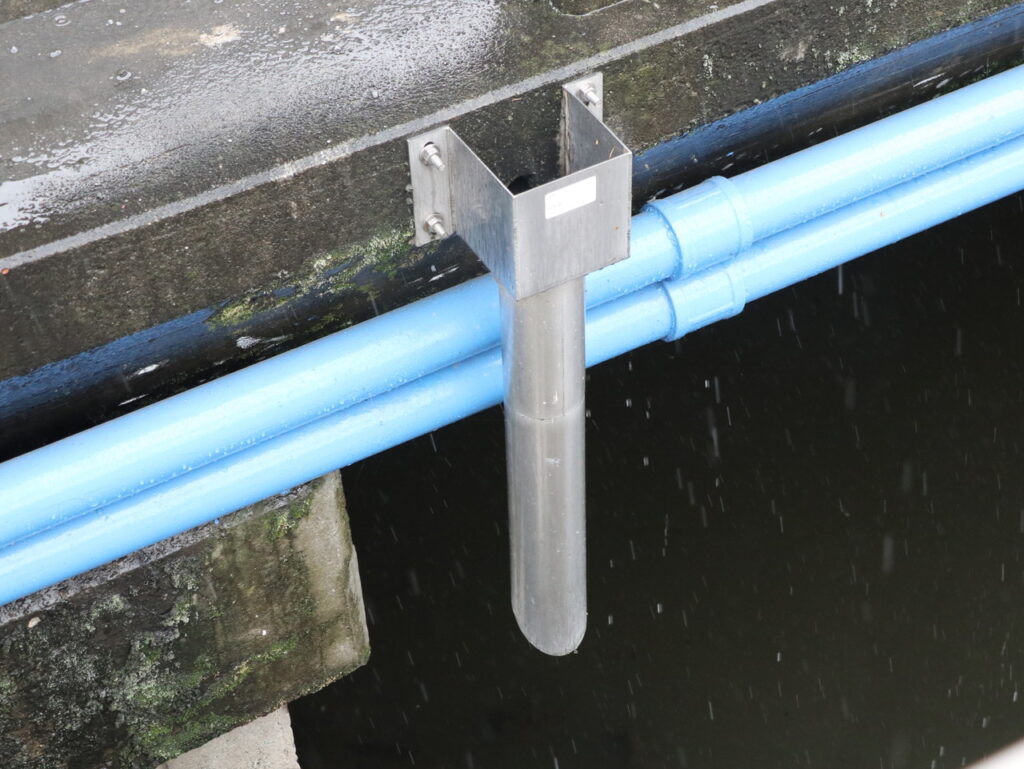

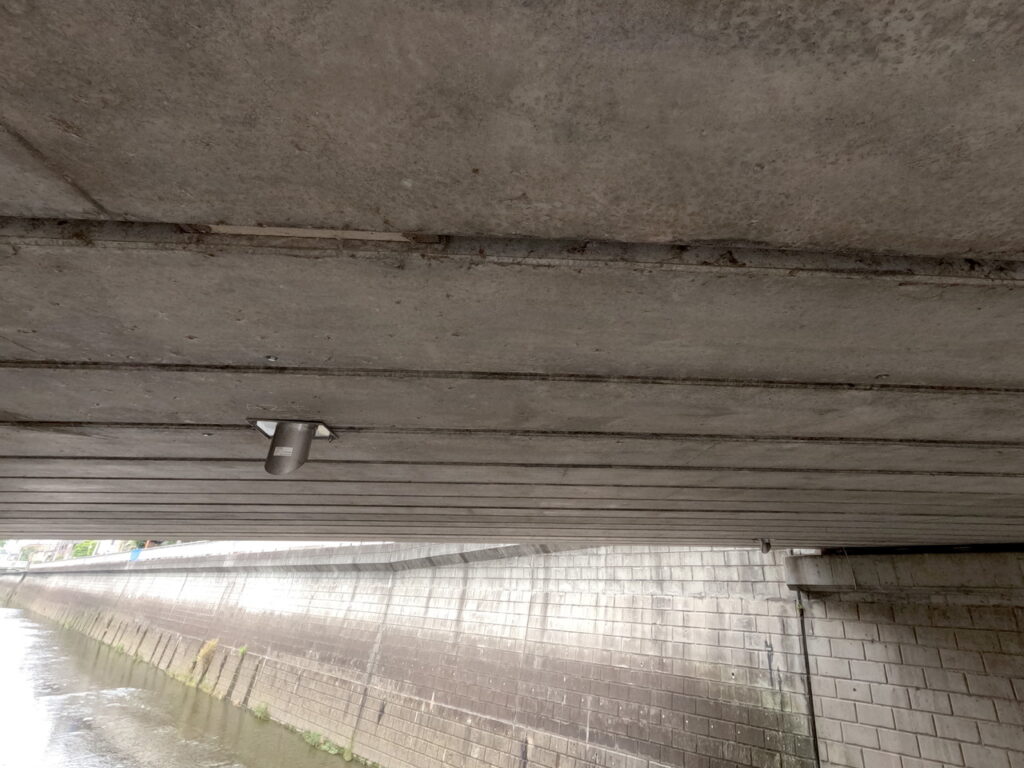

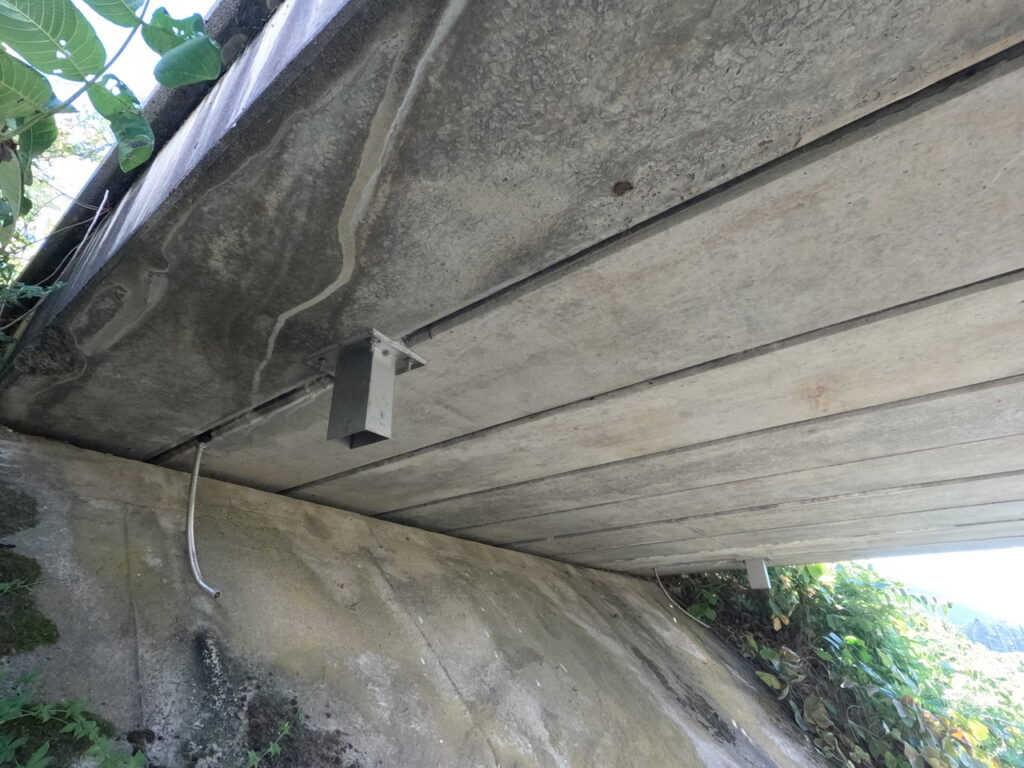

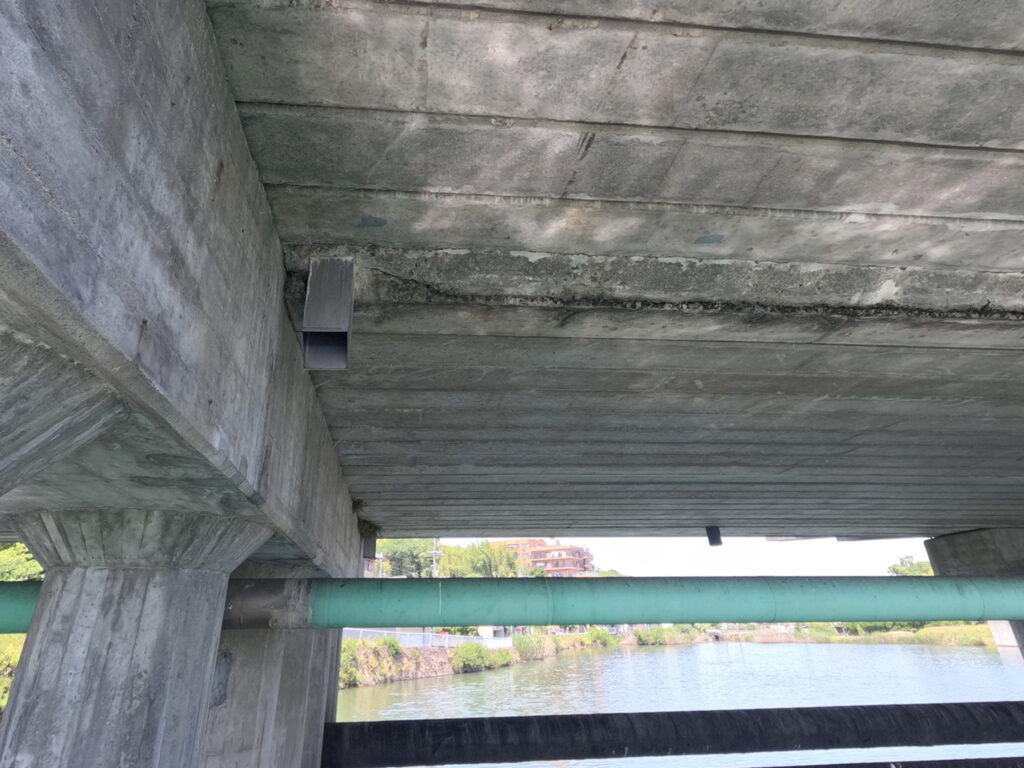

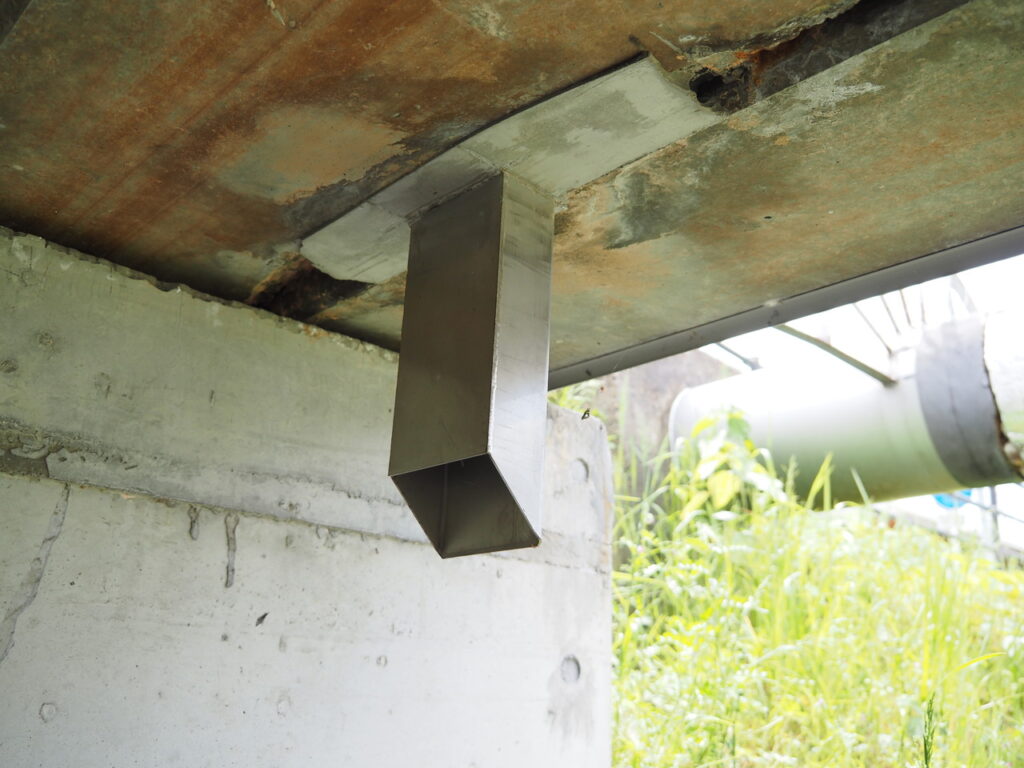

①-B3-4-4.桁下面 天板プレート（排水管）例

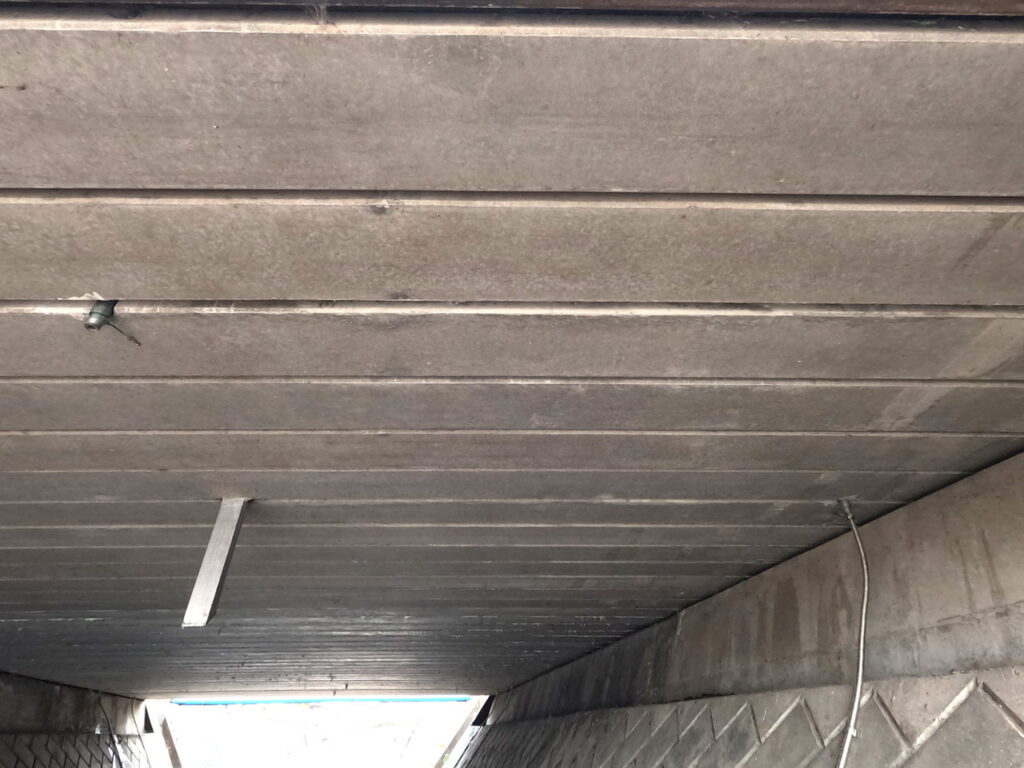

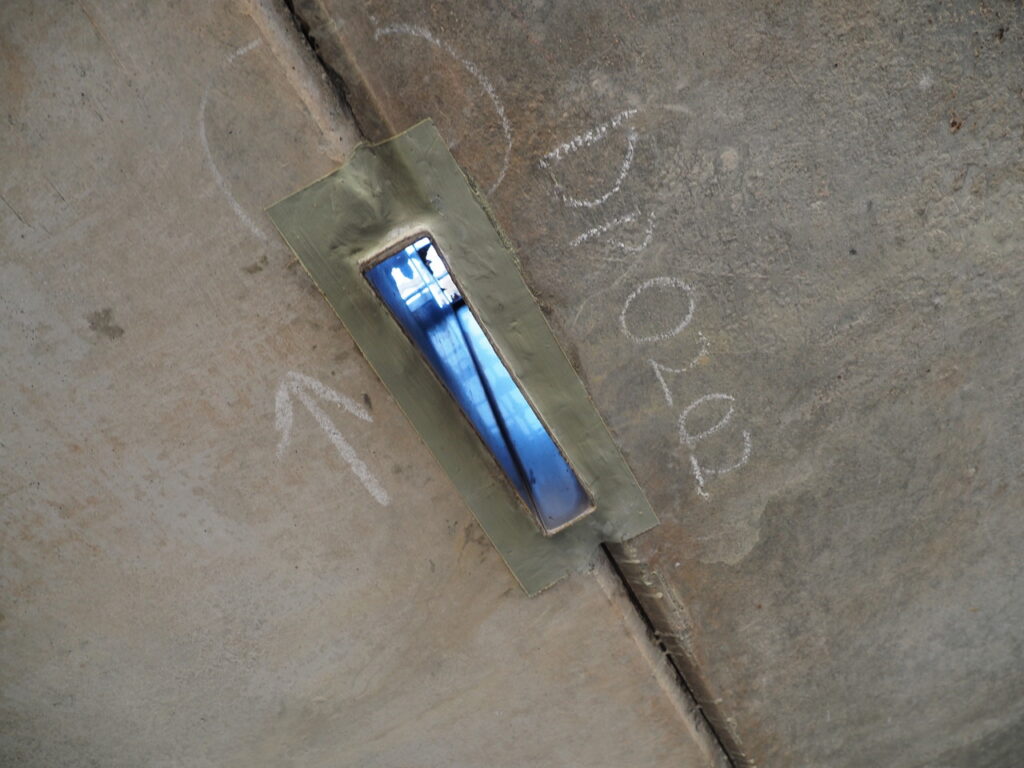

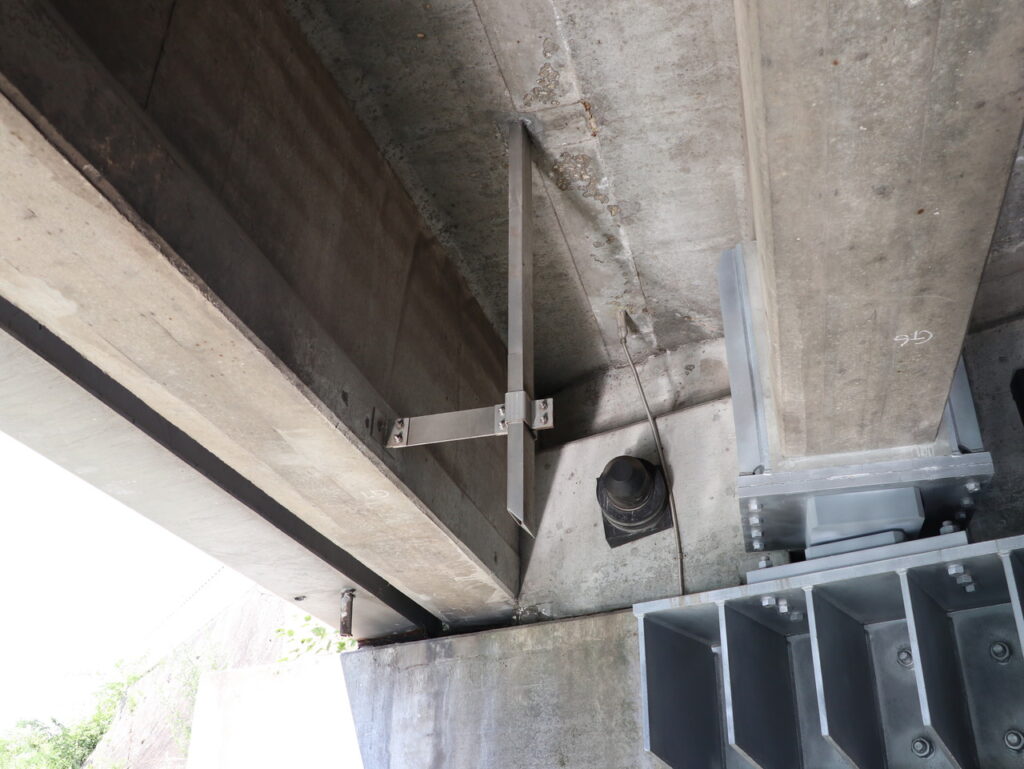

間詰部隙間へ挿し込むような形状の角管例
上記例の現場写真 大阪府 八尾市
フリーキーワード：恩智橋

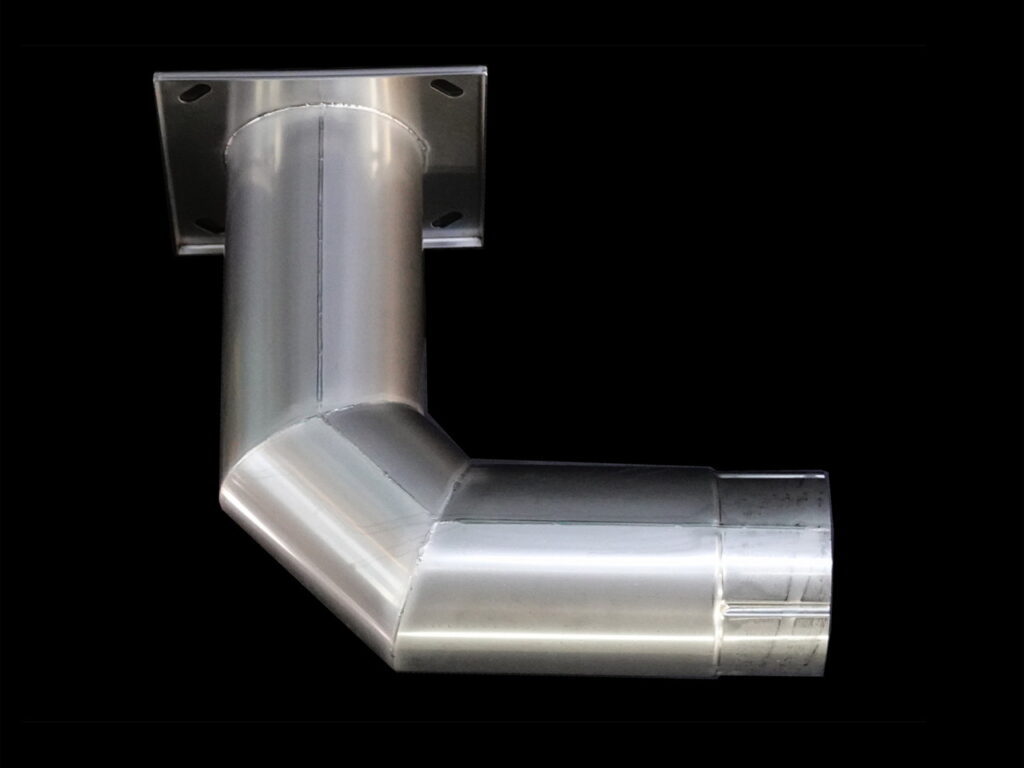

天板プレート 丸管クランク有り
上記例の現場写真 京都府 舞鶴市
フリーキーワード：浜田橋

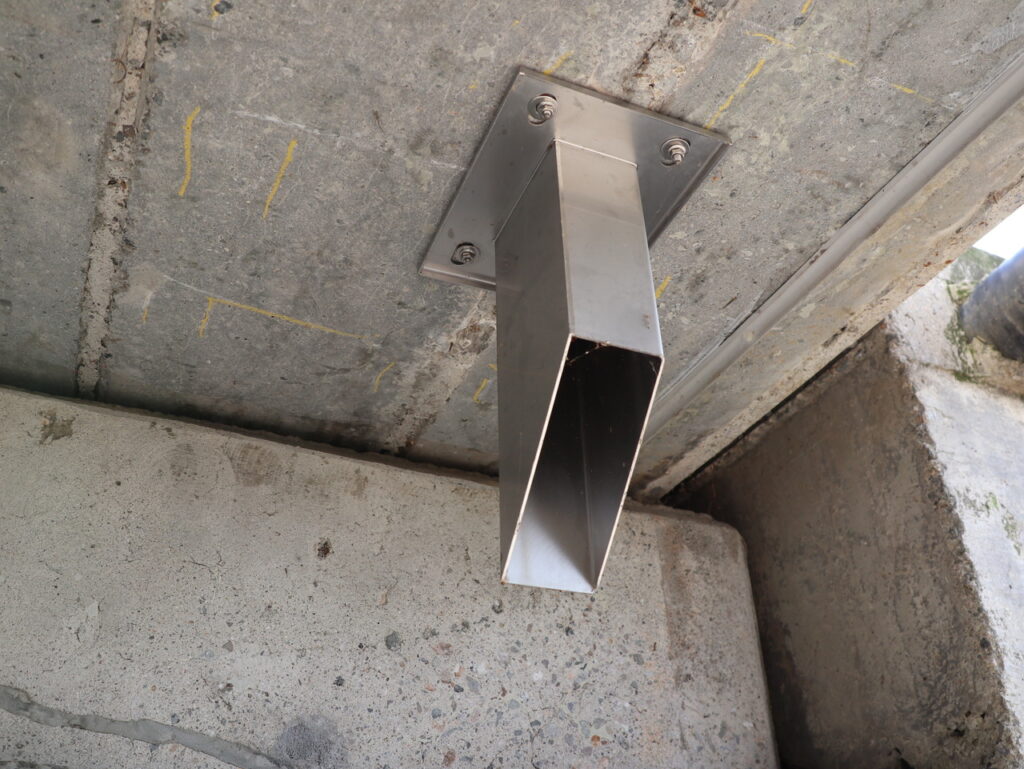

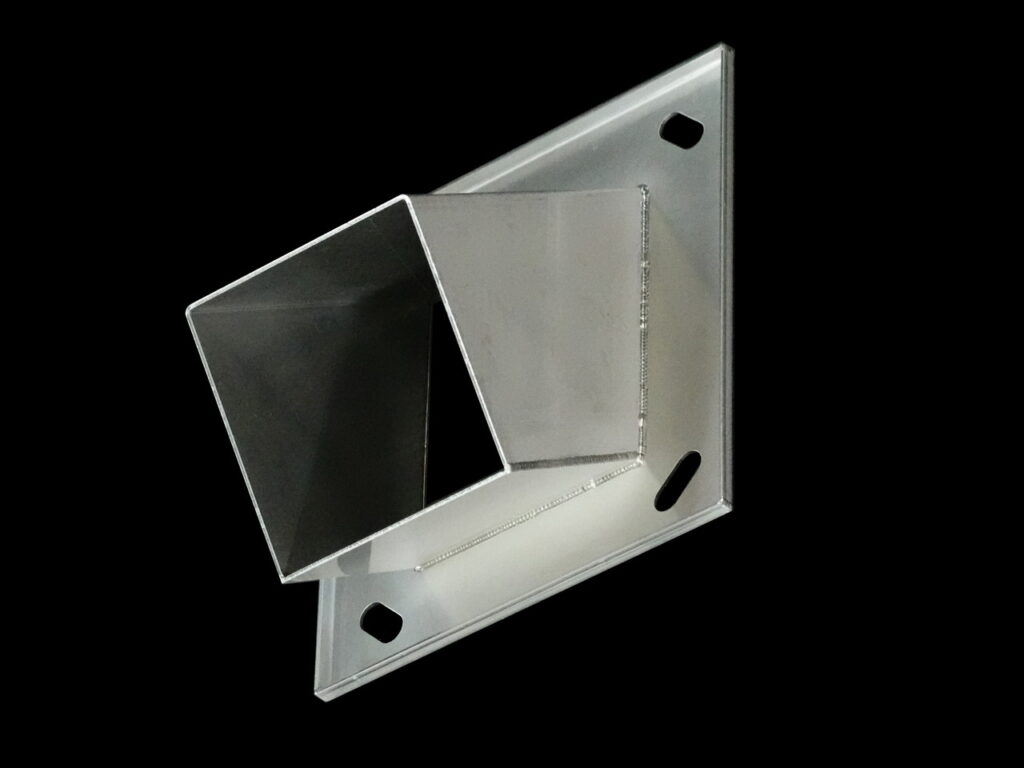

天板プレート 角管例①
上記例の現場写真 兵庫県 加西市
フリーキーワード：鎌崎橋

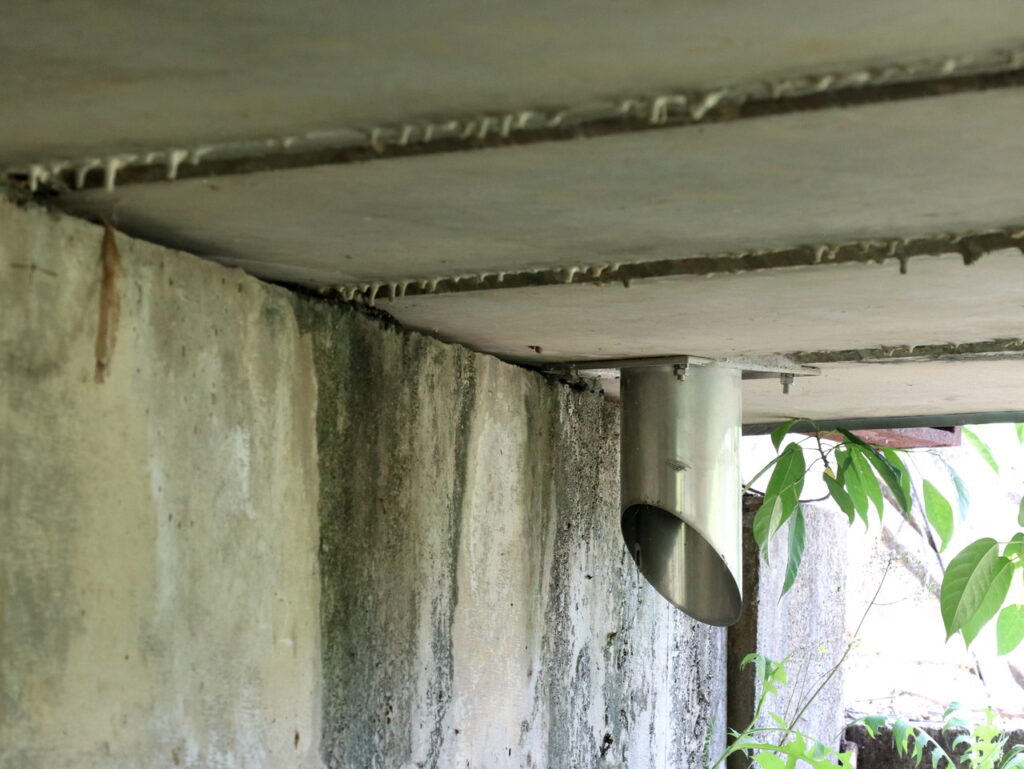

天板プレート 丸管例①
上記例の現場写真 東京都 練馬区
フリーキーワード：四の宮宿橋
天板プレート 丸管例②
上記例の現場写真 長崎県 波佐見町
フリーキーワード：河蝉橋
製作例

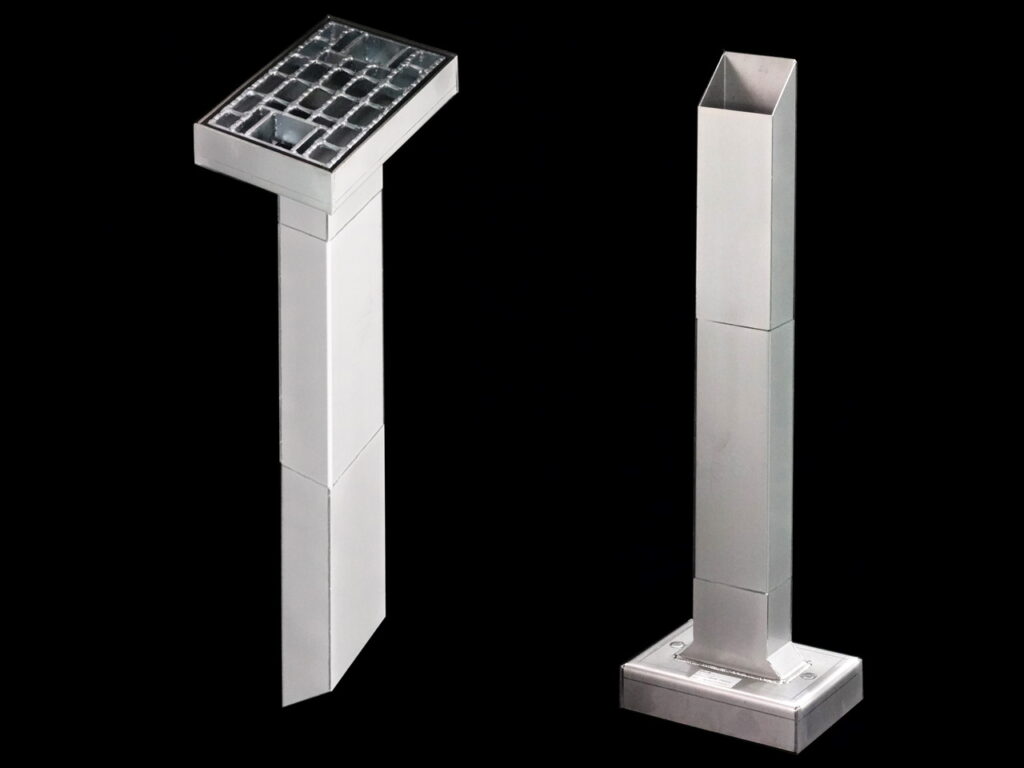

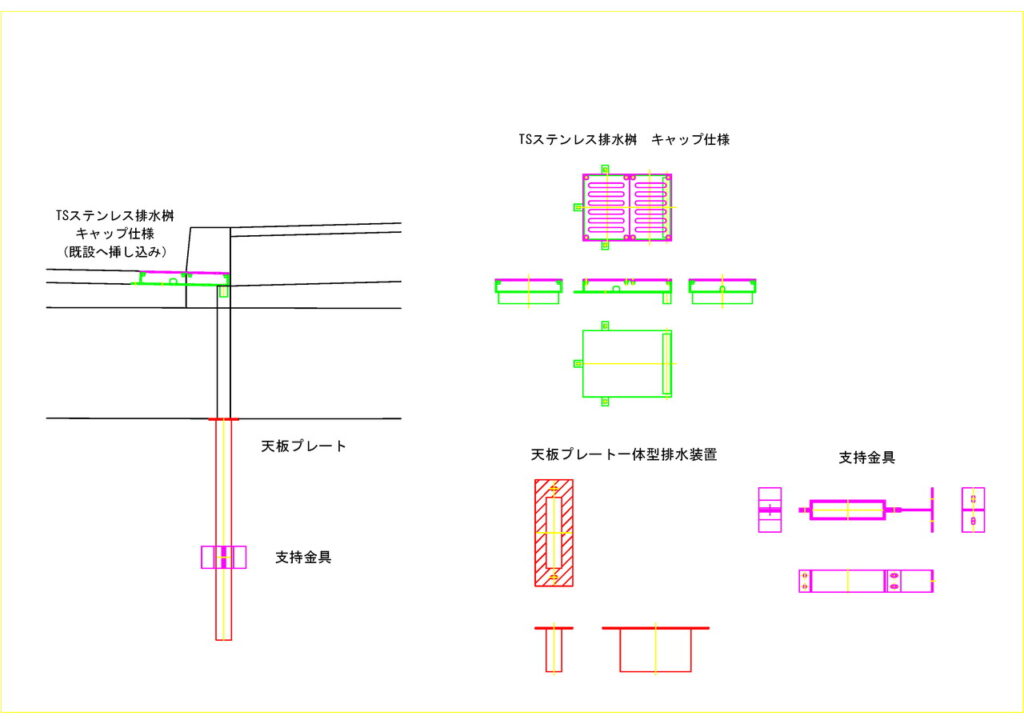

①-B3-4-5.排水桝（キャップ）挿し込み＋天板プレート例
グレーチング仕様排水桝（キャップ）
天板プレート（丸管）
上記例の現場写真 滋賀県 湖東土木事務所
フリーキーワード：百間橋

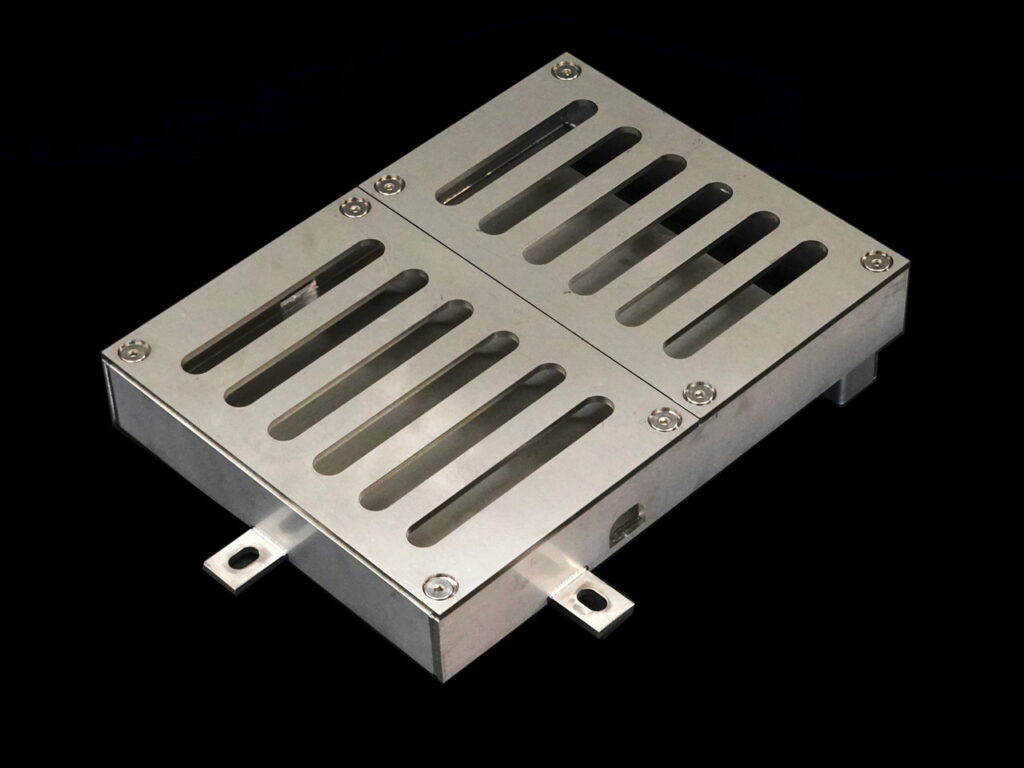

目皿（2枚使用）仕様 排水桝（キャップ）
底面側

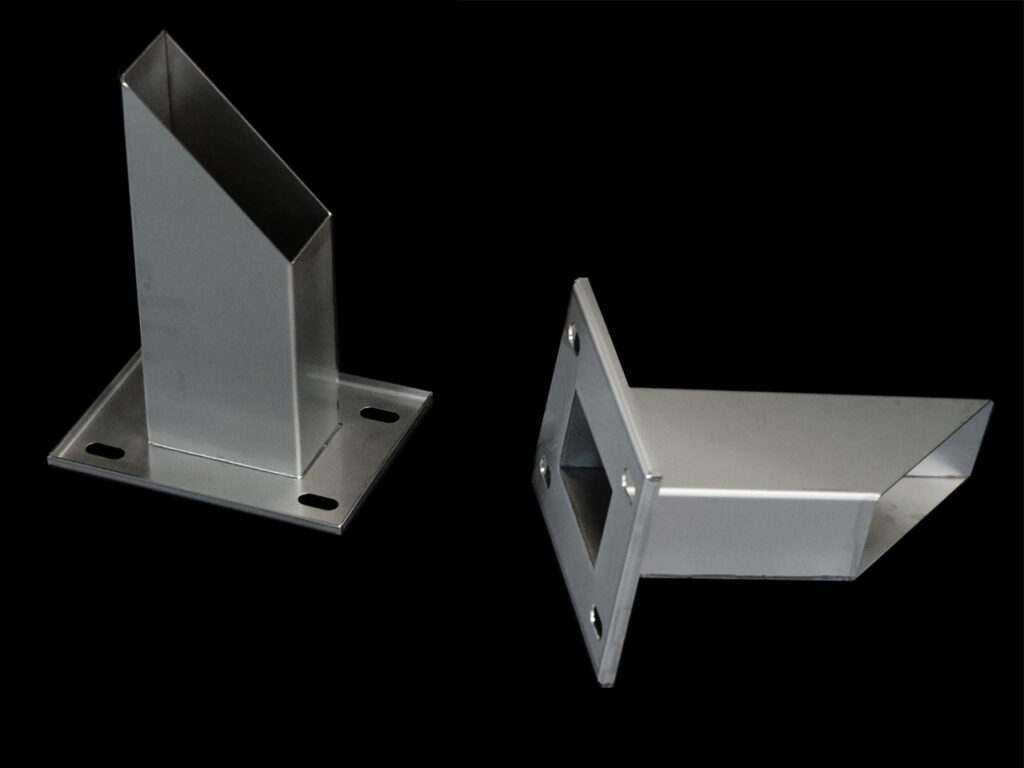

天板プレート一体型排水装置（短）
天板プレート一体型排水装置（長）
①-B4.補修 天板プレート一体型排水装置 事例

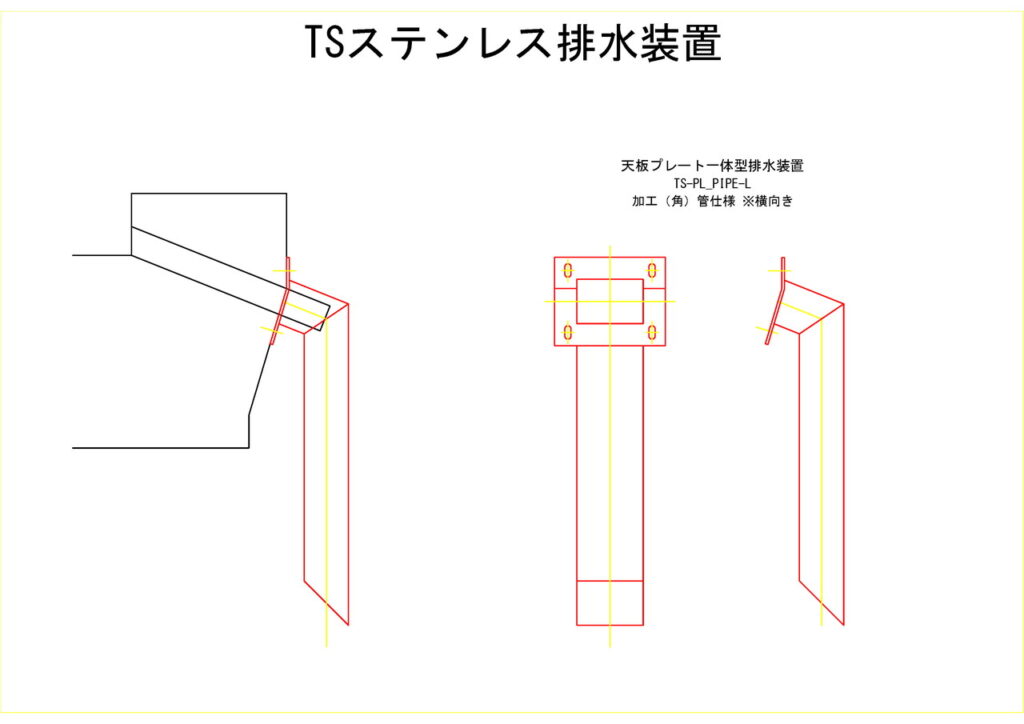

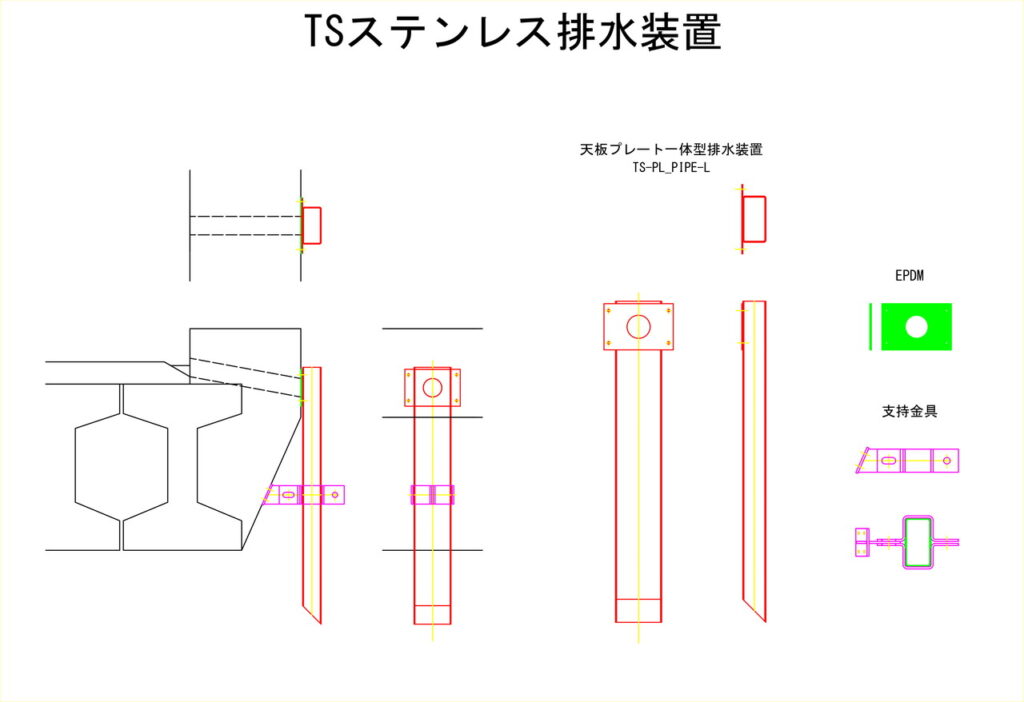

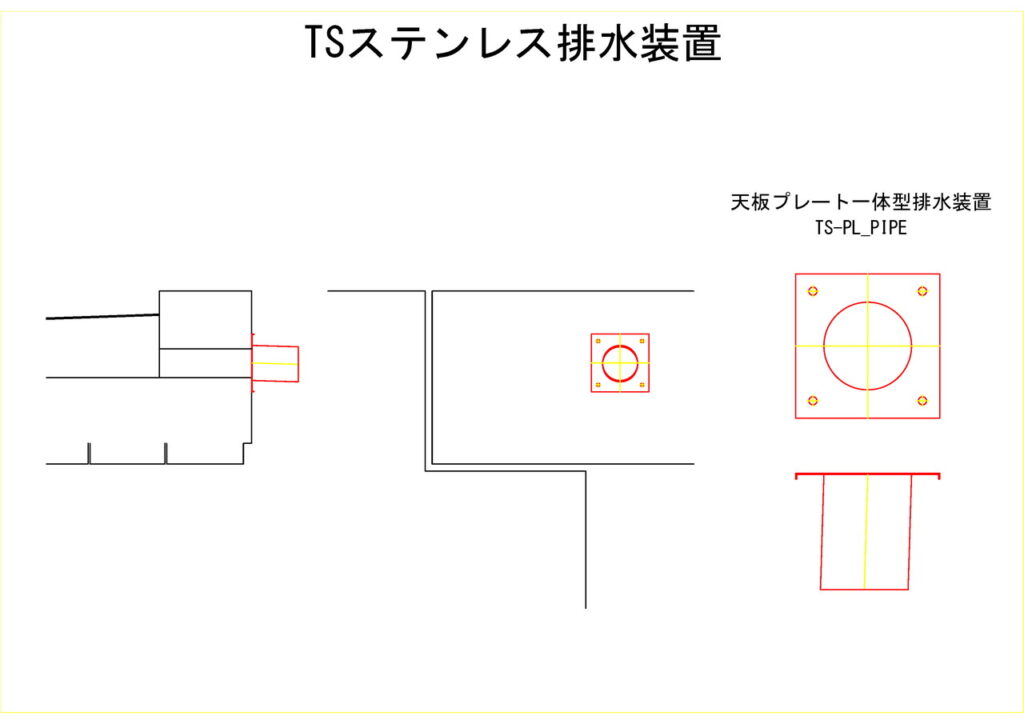

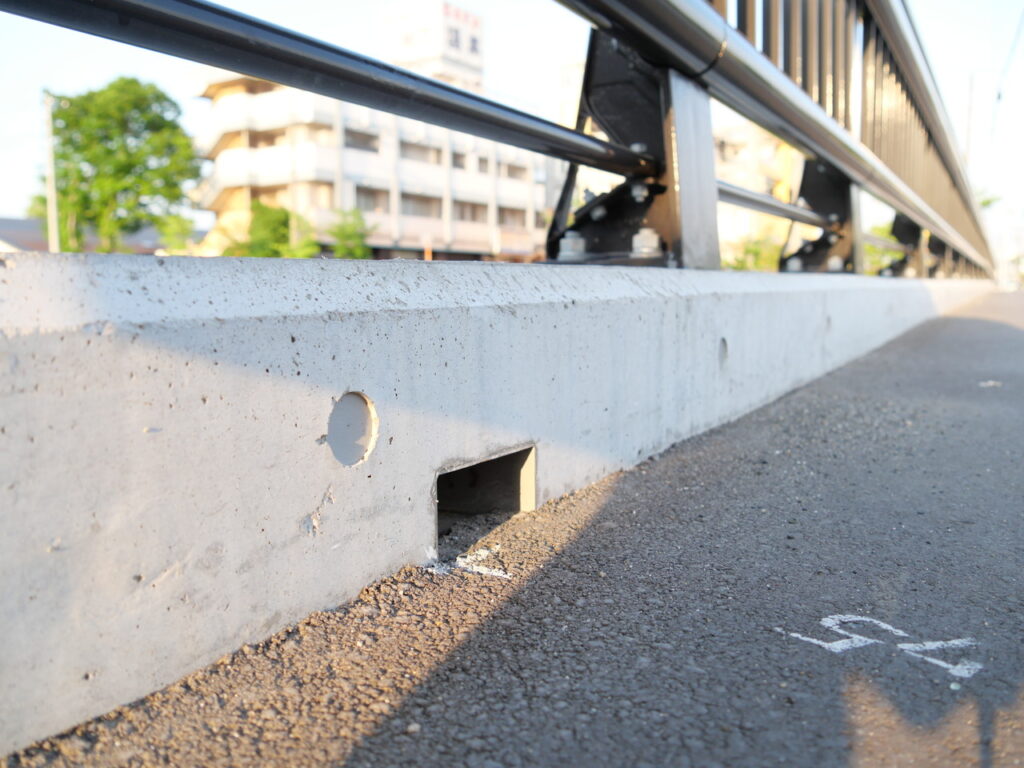

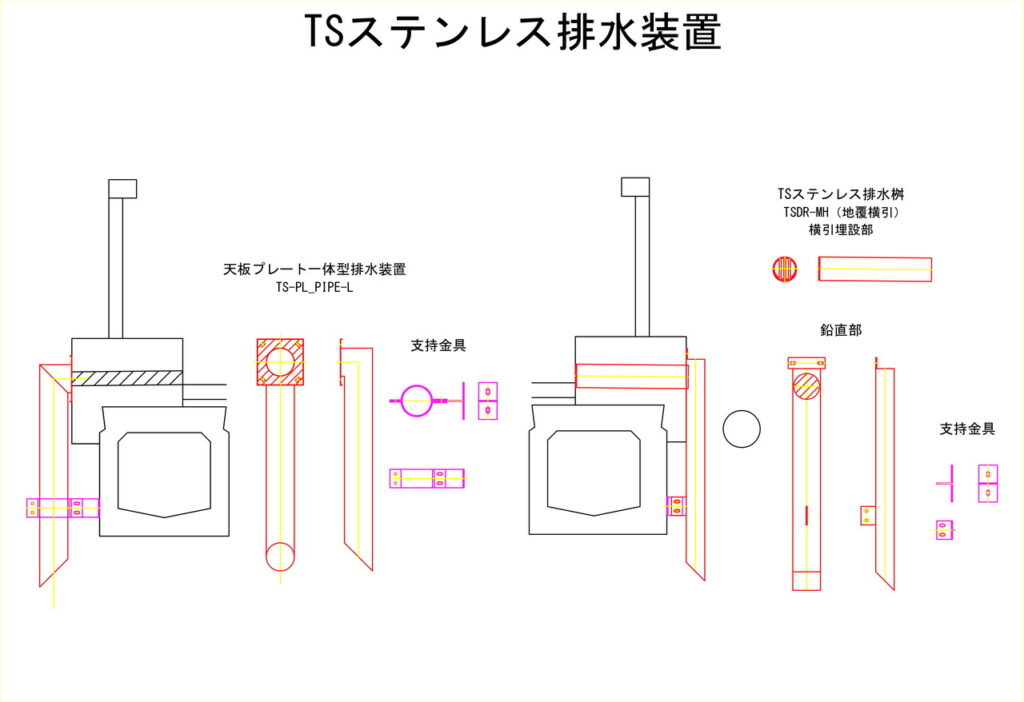

①-B4-1.地覆からの横引きの処理に
天板プレート一体型排水装置を用いた例
S02-1. 天板-横向き

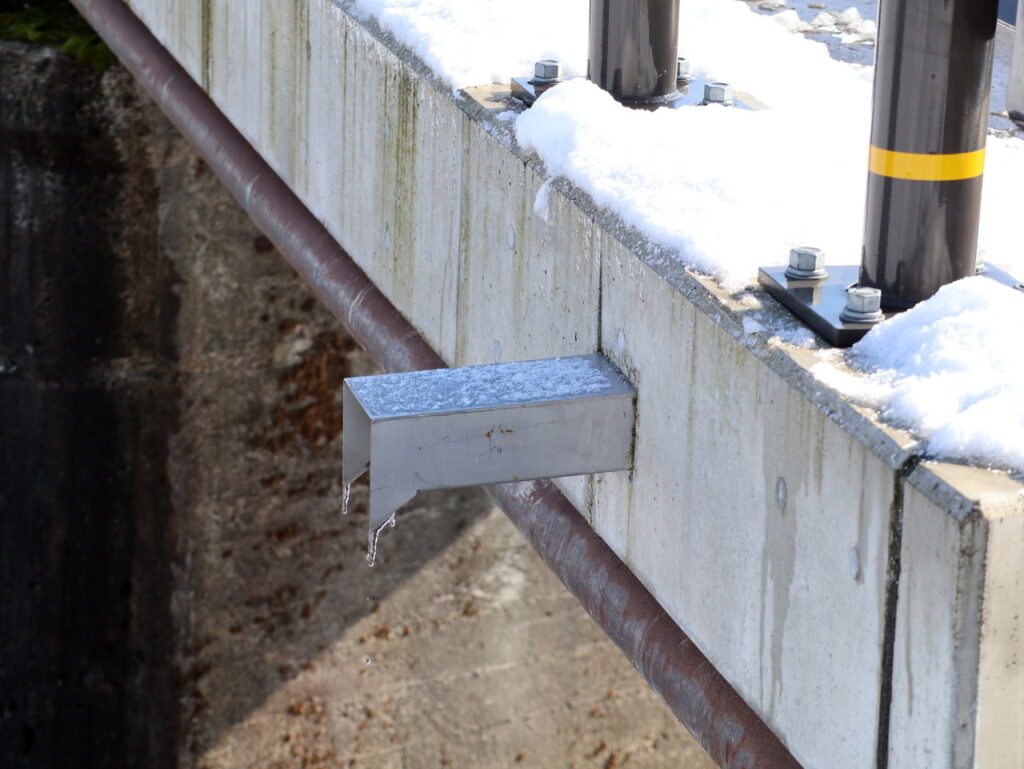

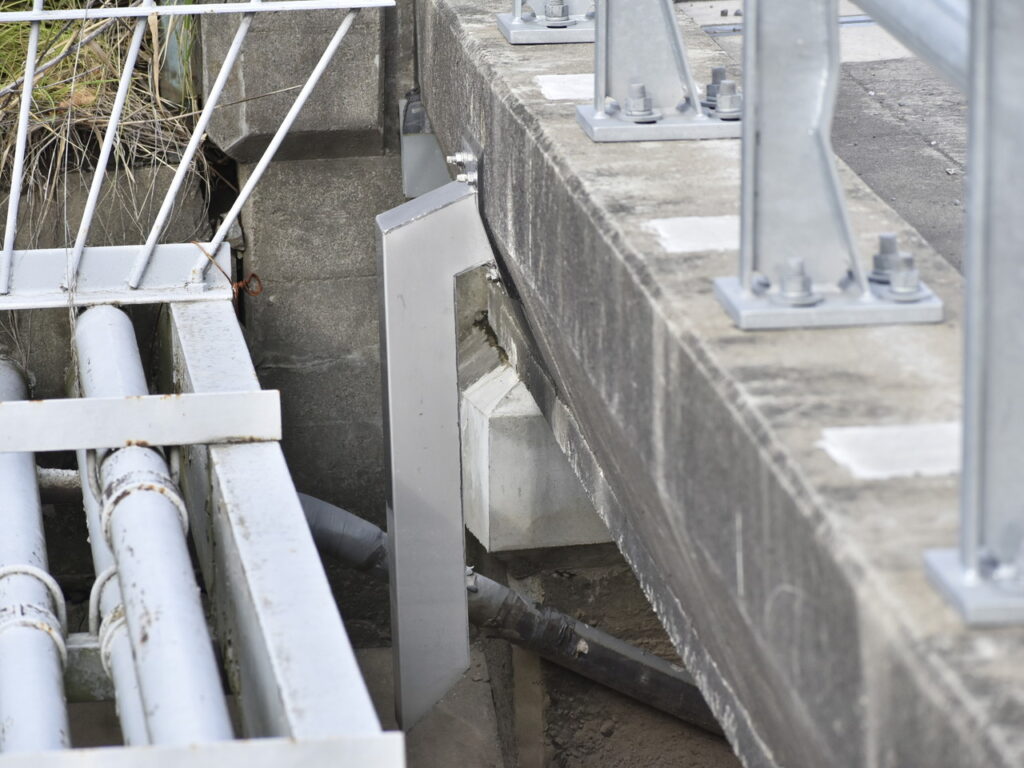

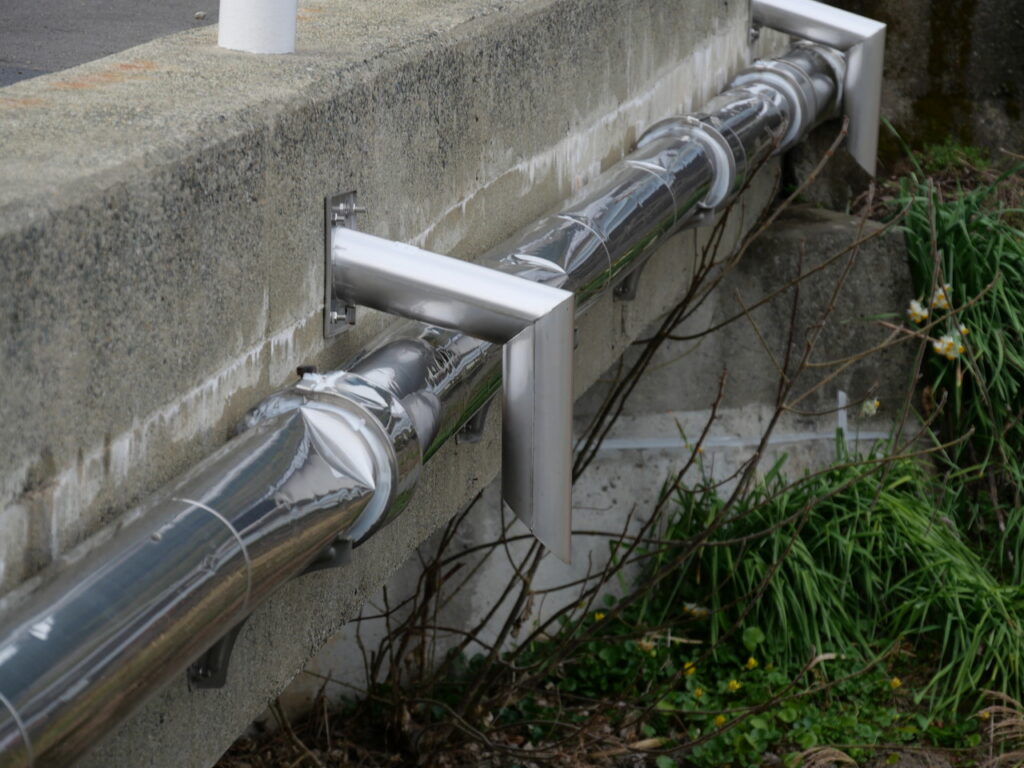

横引排水の水切りとして使用した例
上記例の現場写真 千葉県 鎌ケ谷市
フリーキーワード：山王橋

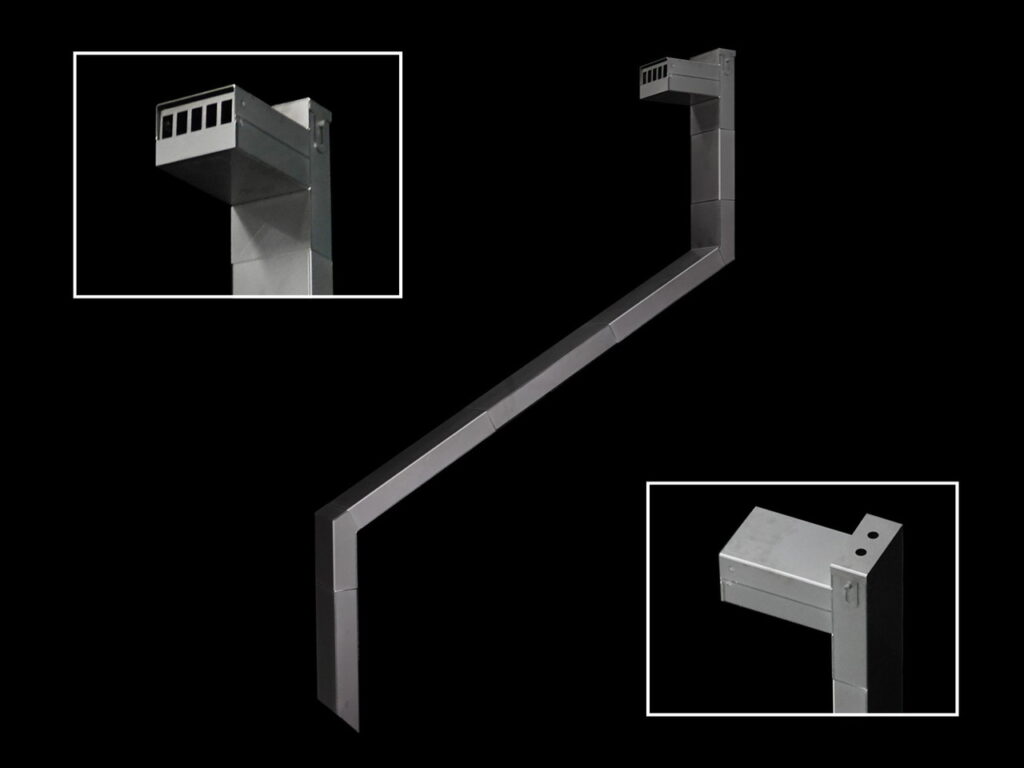

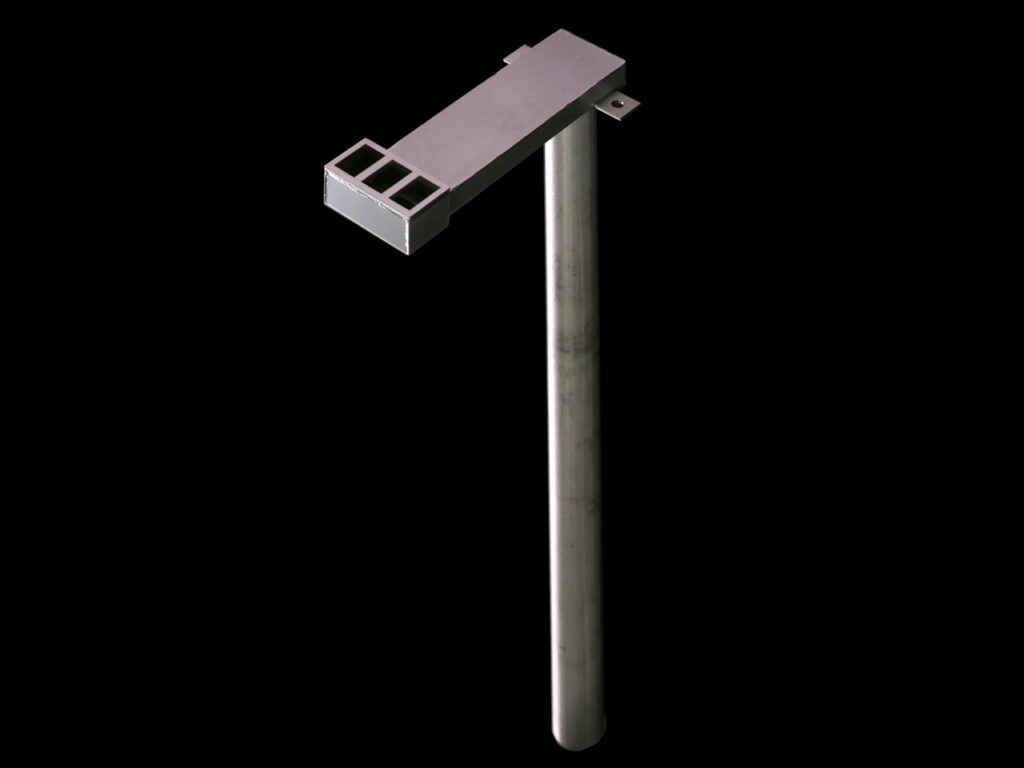

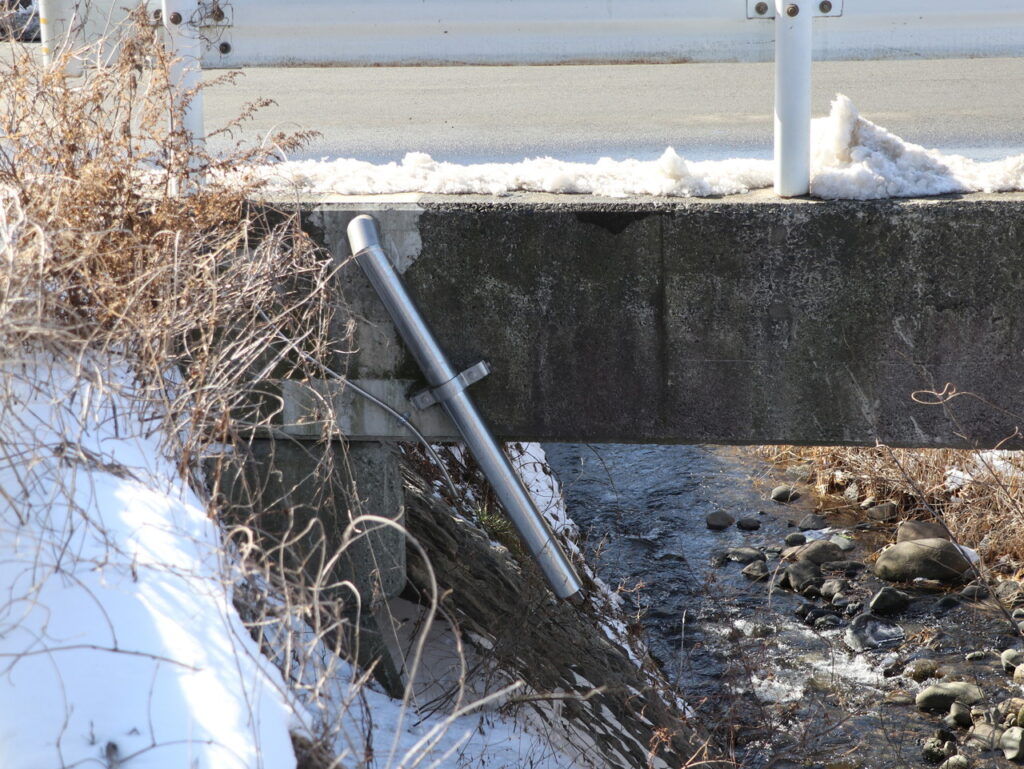

横引排水を桁下までの導水に用いた例、横引用丸管形状例
上記例の現場写真 群馬県 富岡市
フリーキーワード：青井田橋

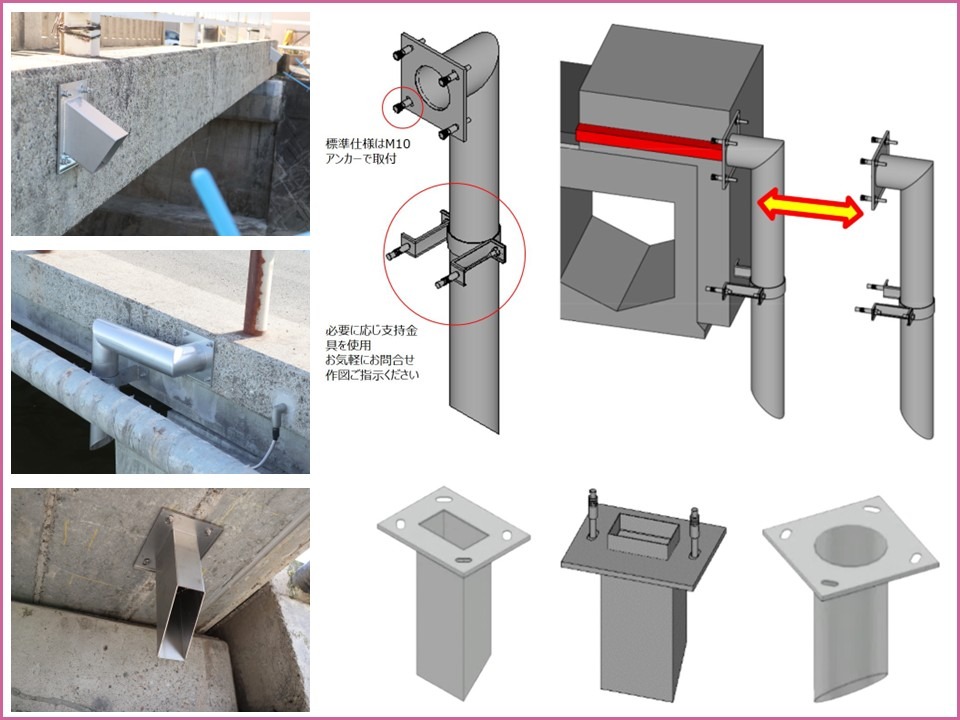

天板部に曲有＋角管で使用した例（下の製品写真はイメージで天板部はフラットです）
上記例の現場写真 埼玉県 越谷県土整備事務所
フリーキーワード：谷口橋

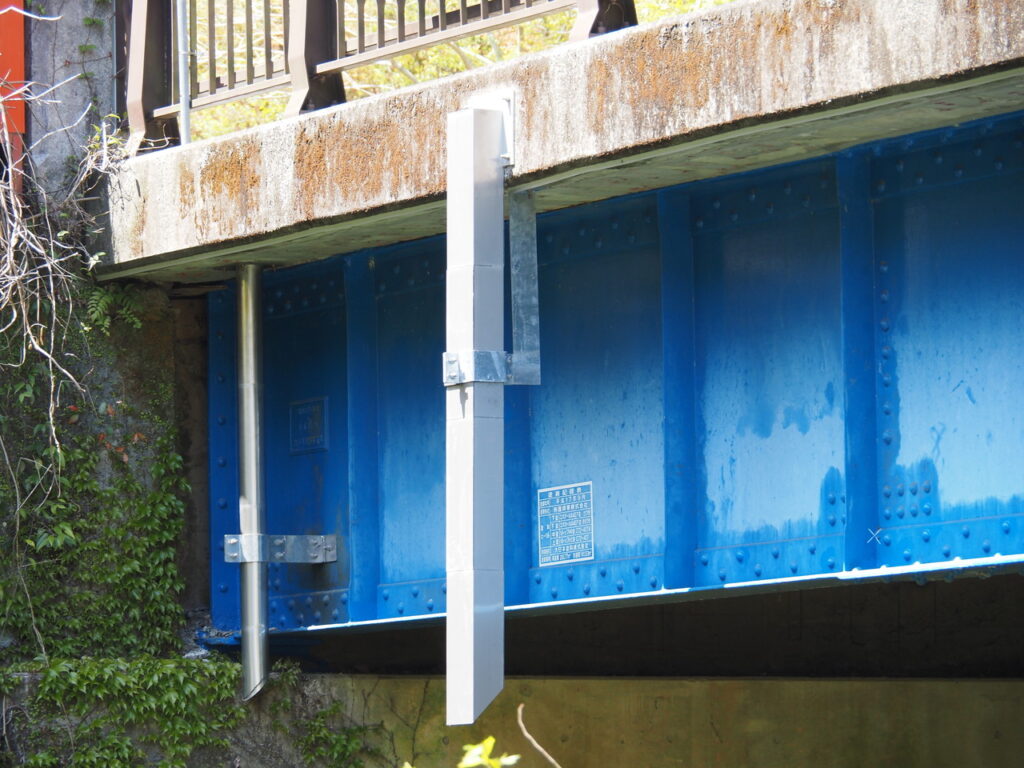

横引き排水を桁下までの導水に用いた例
上記例の現場写真 岐阜県 美濃加茂市
フリーキーワード：西町跨線橋
丸管で曲げ（節を入れR相当に）のある例
上記例の現場写真 埼玉県 春日部市
フリーキーワード：平松谷橋

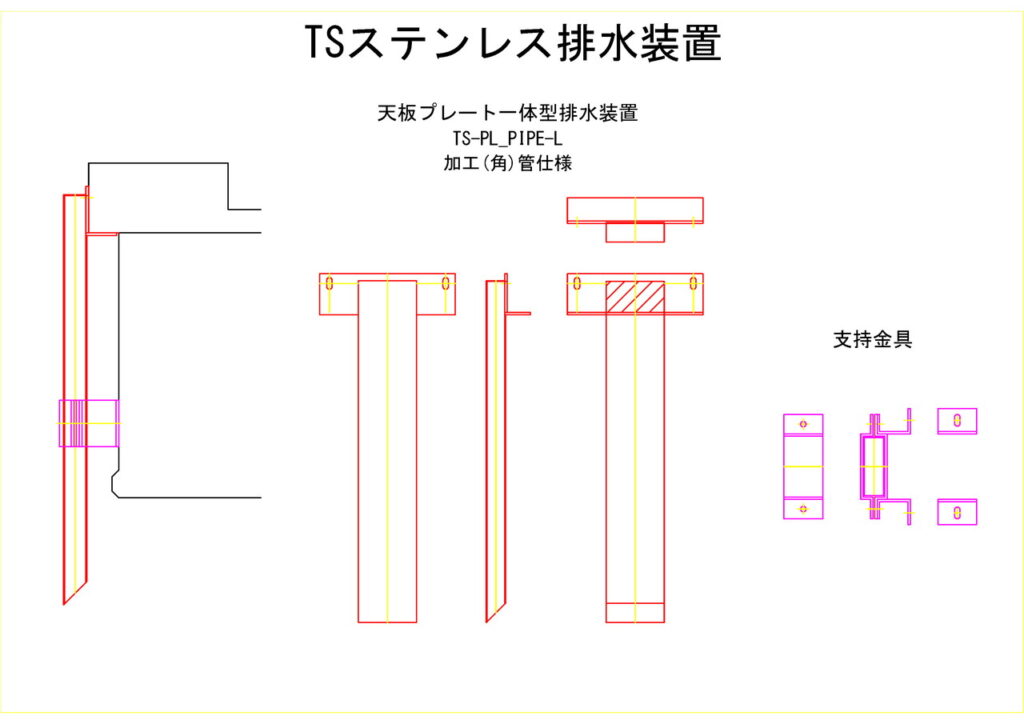

横引へ長めの天板プレート一体型排水装置を用いたイメージ

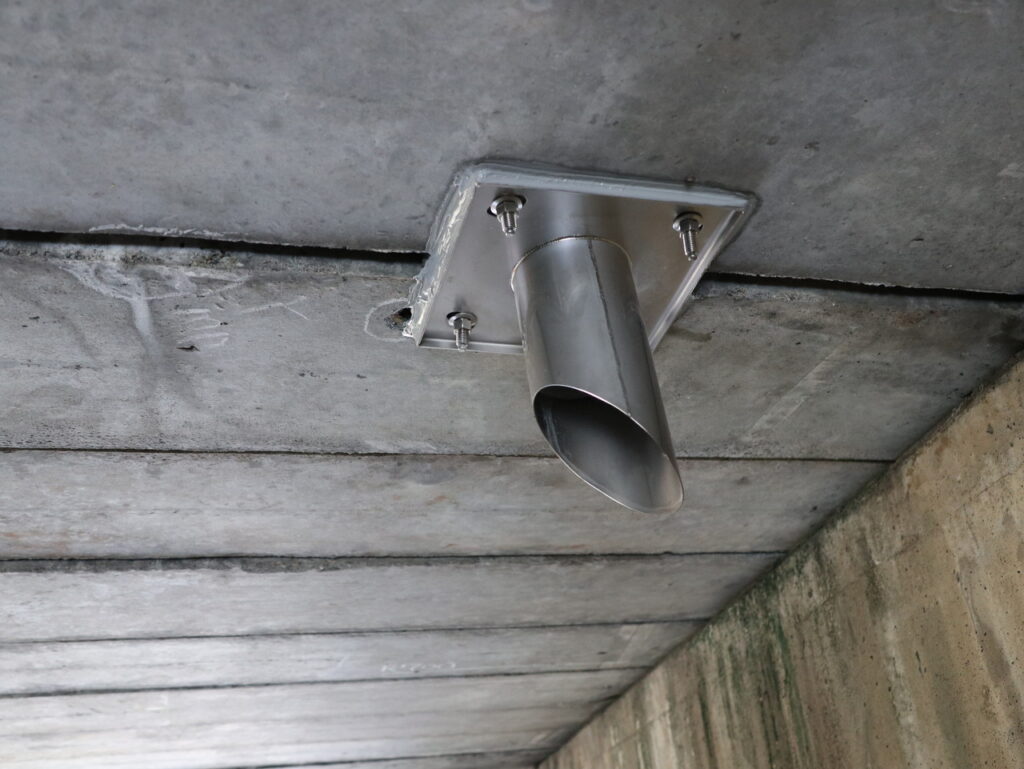

①-B4-2.桁下面の処理に
天板プレート一体型排水装置を用いた例
S08-2. スラブ橋桁 間詰部関連
and E.02 天板プレート

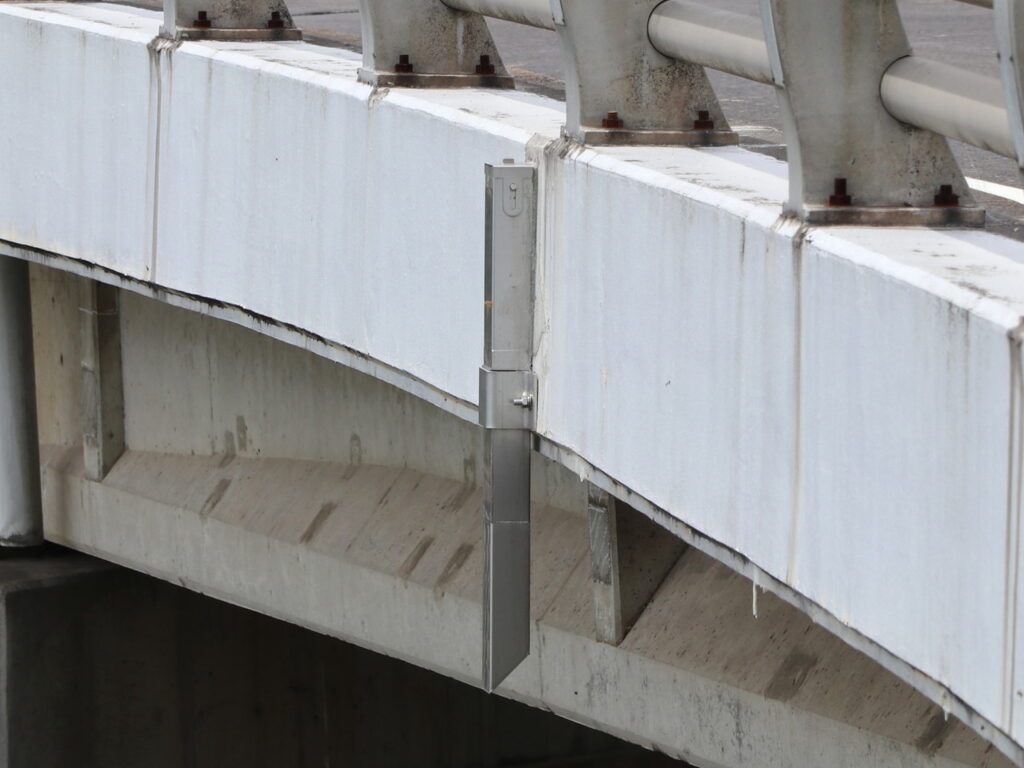

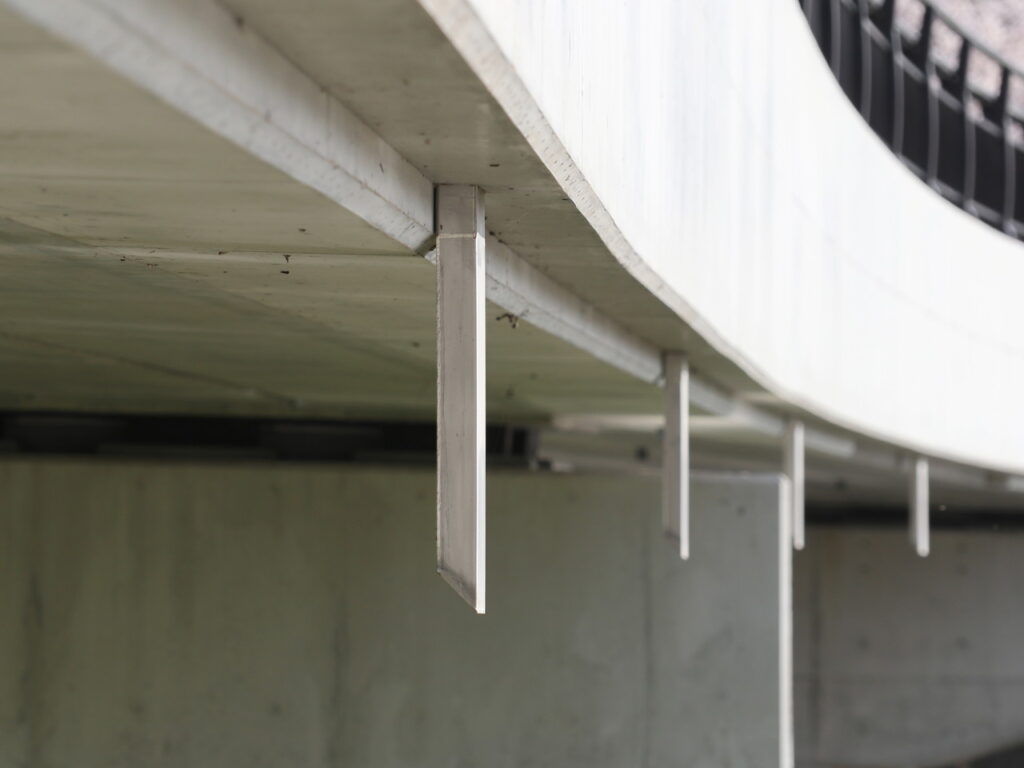

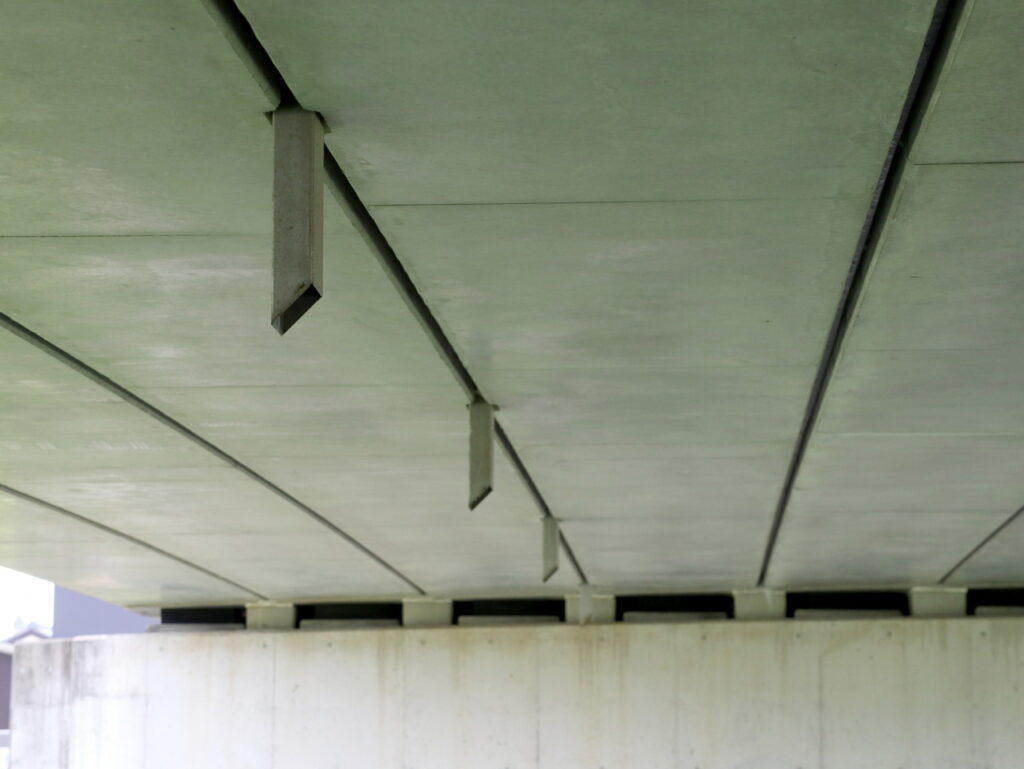

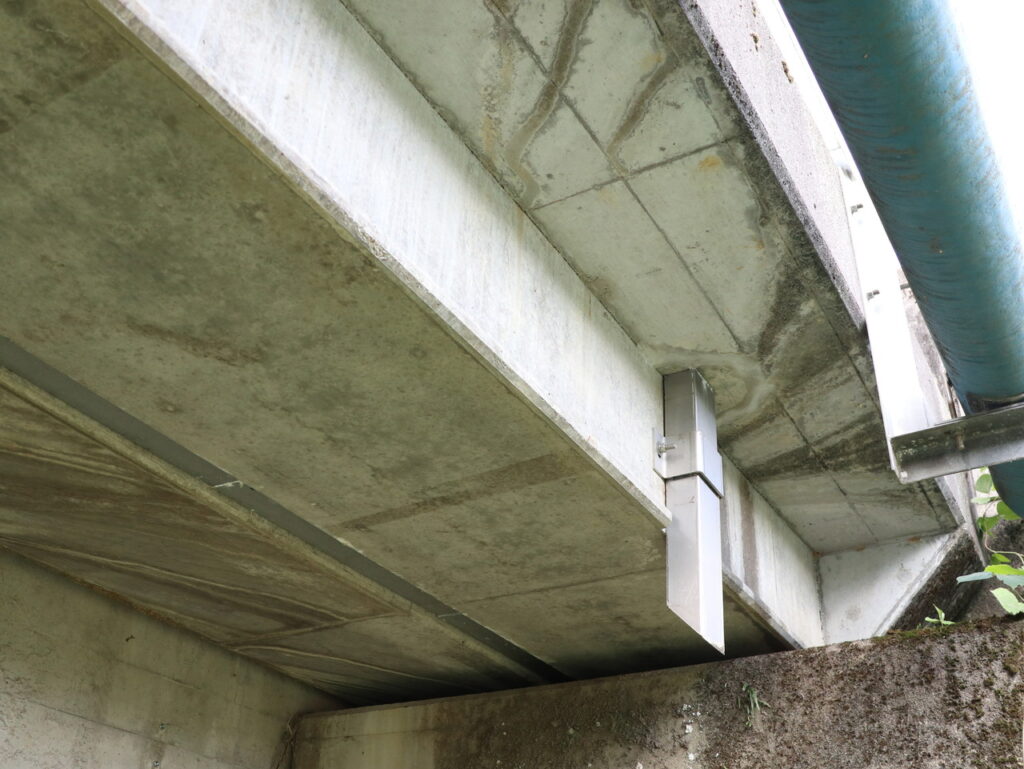

桁下面へ天板プレート一体型排水装置の設置イメージ

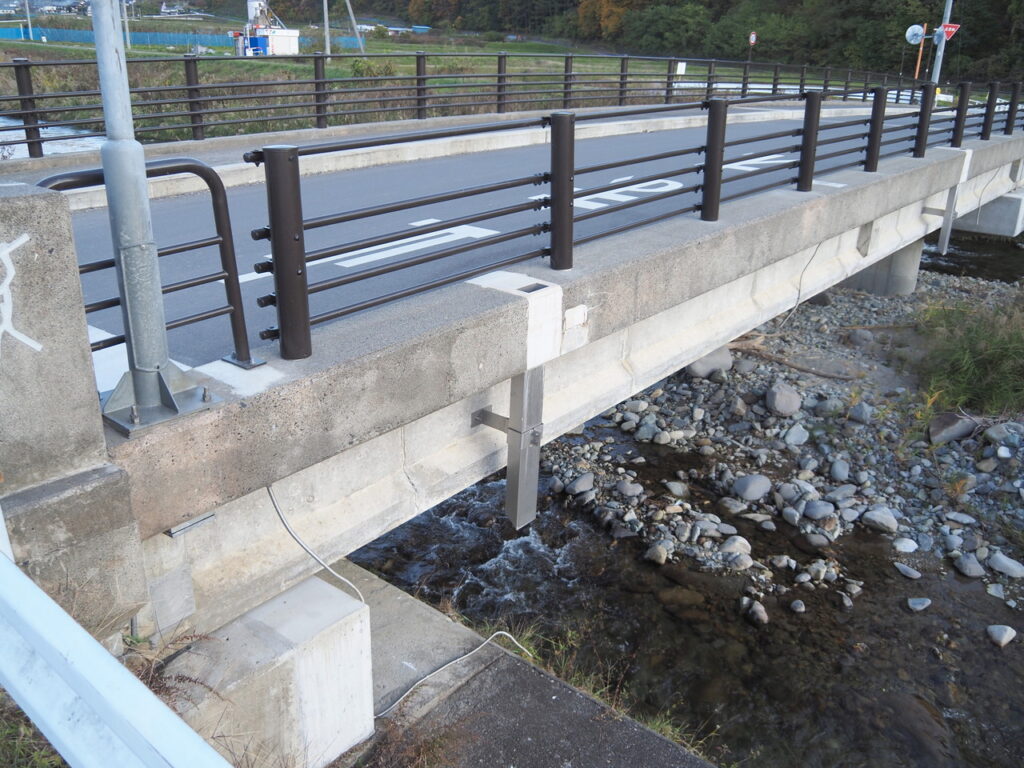

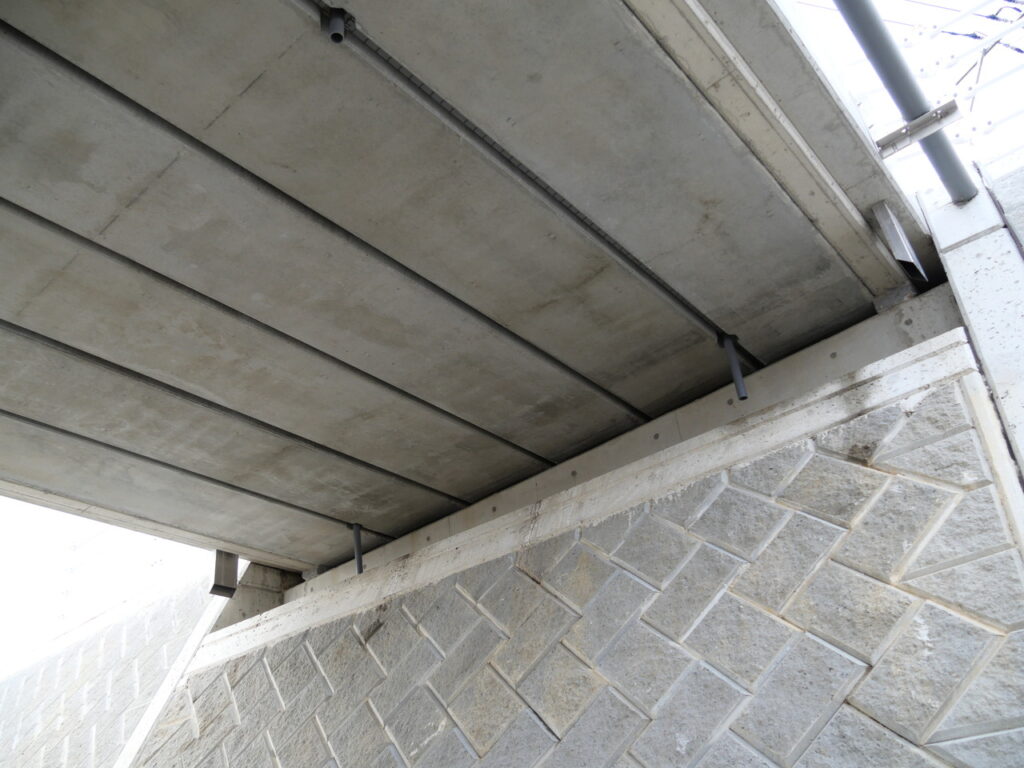

現場設置例
上記例の現場写真 岐阜県 岐阜市
フリーキーワード：栄光橋
上記例の現場写真 滋賀県 湖東土木事務所
フリーキーワード：百間橋
上記例の現場写真 富山県 富山市
フリーキーワード：安田2号橋

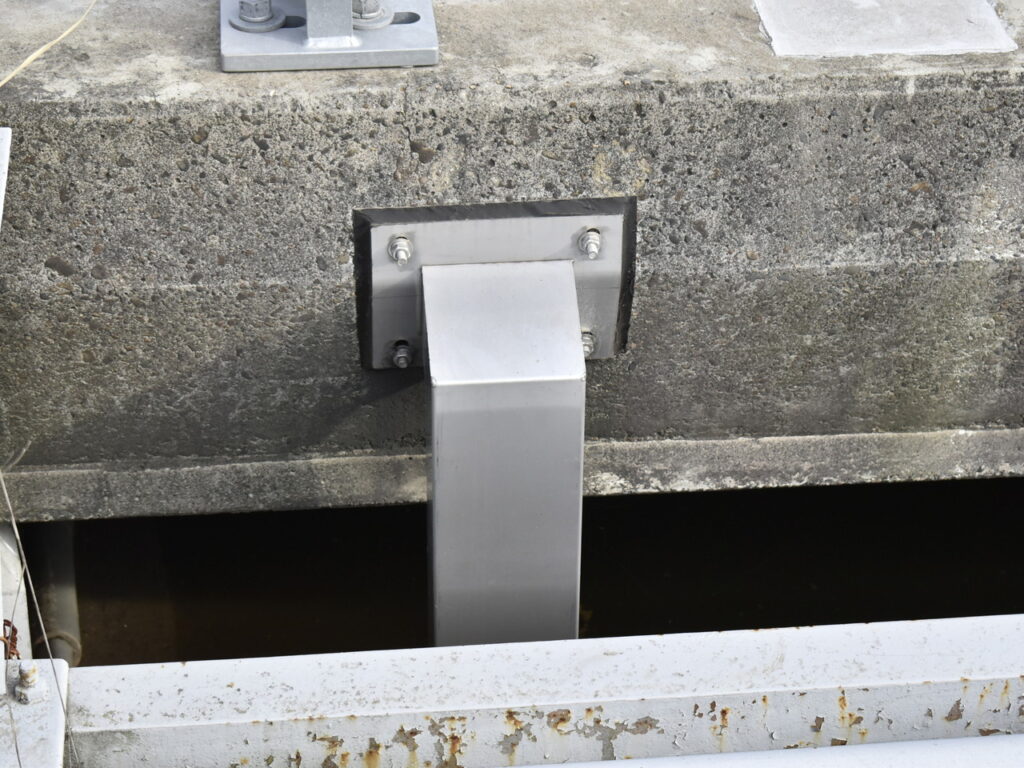

①-B4-3.天板プレート 地覆 横向き 製作・設置例
ホロー（スラブ）以外の実績も多数含む。
①-B4-3-1.製作・設置例

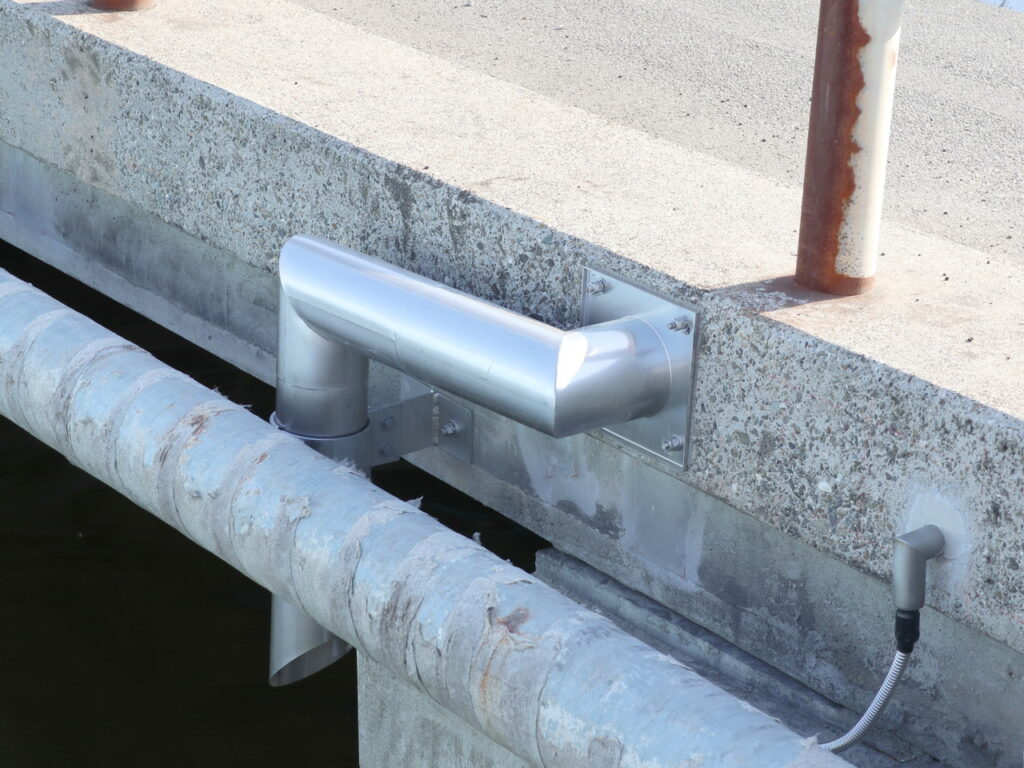

丸管の標準的な形状例①
上記例の現場写真 愛媛県 八幡浜市
フリーキーワード：第2川之石橋（側道橋）
丸管の標準的な形状例②
上記例の現場写真 愛媛県 西予市
フリーキーワード：容原橋
丸管の標準的な形状例③
上記例の現場写真 愛知県 西三河建設事務所
フリーキーワード：双瀬橋

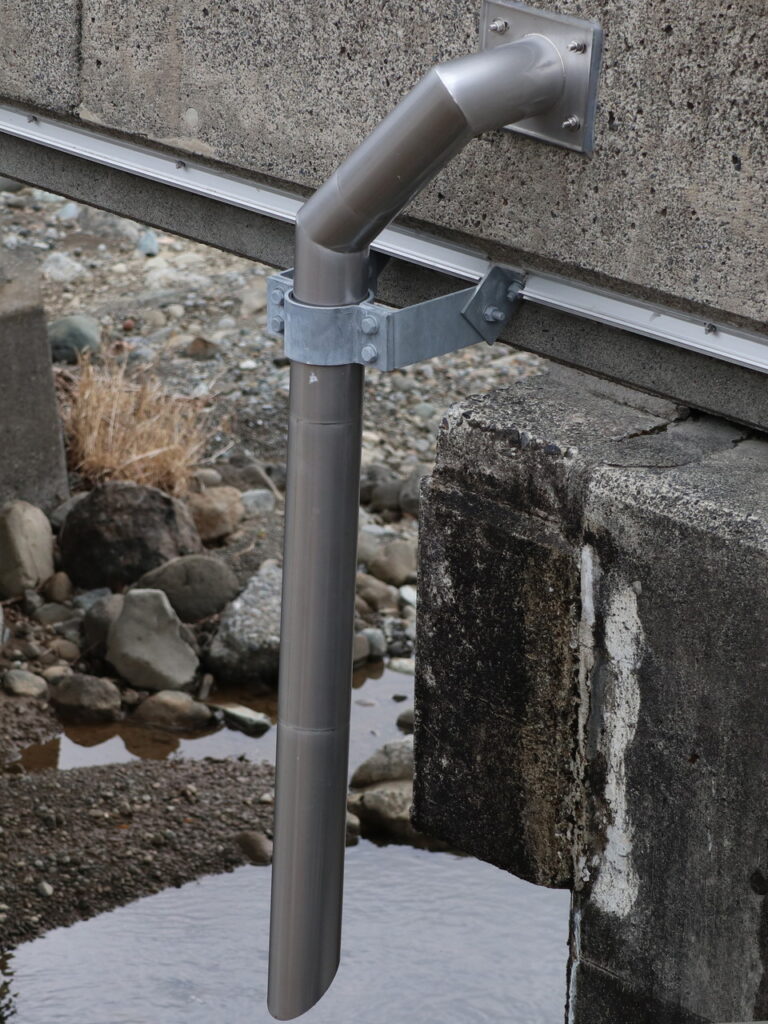

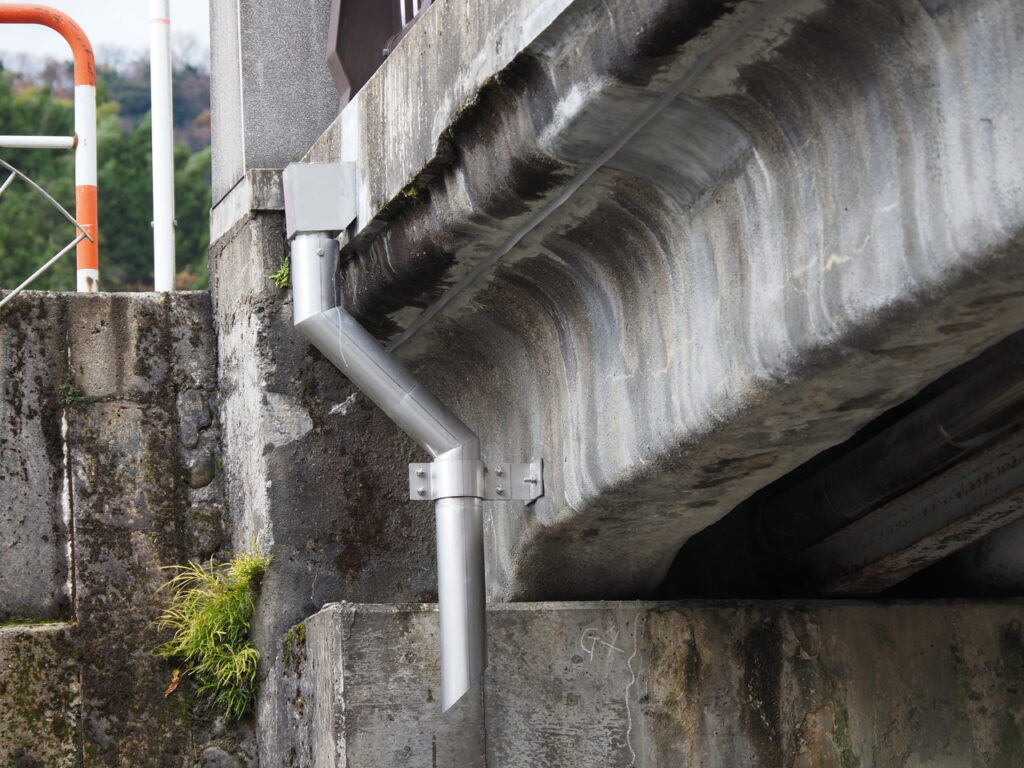

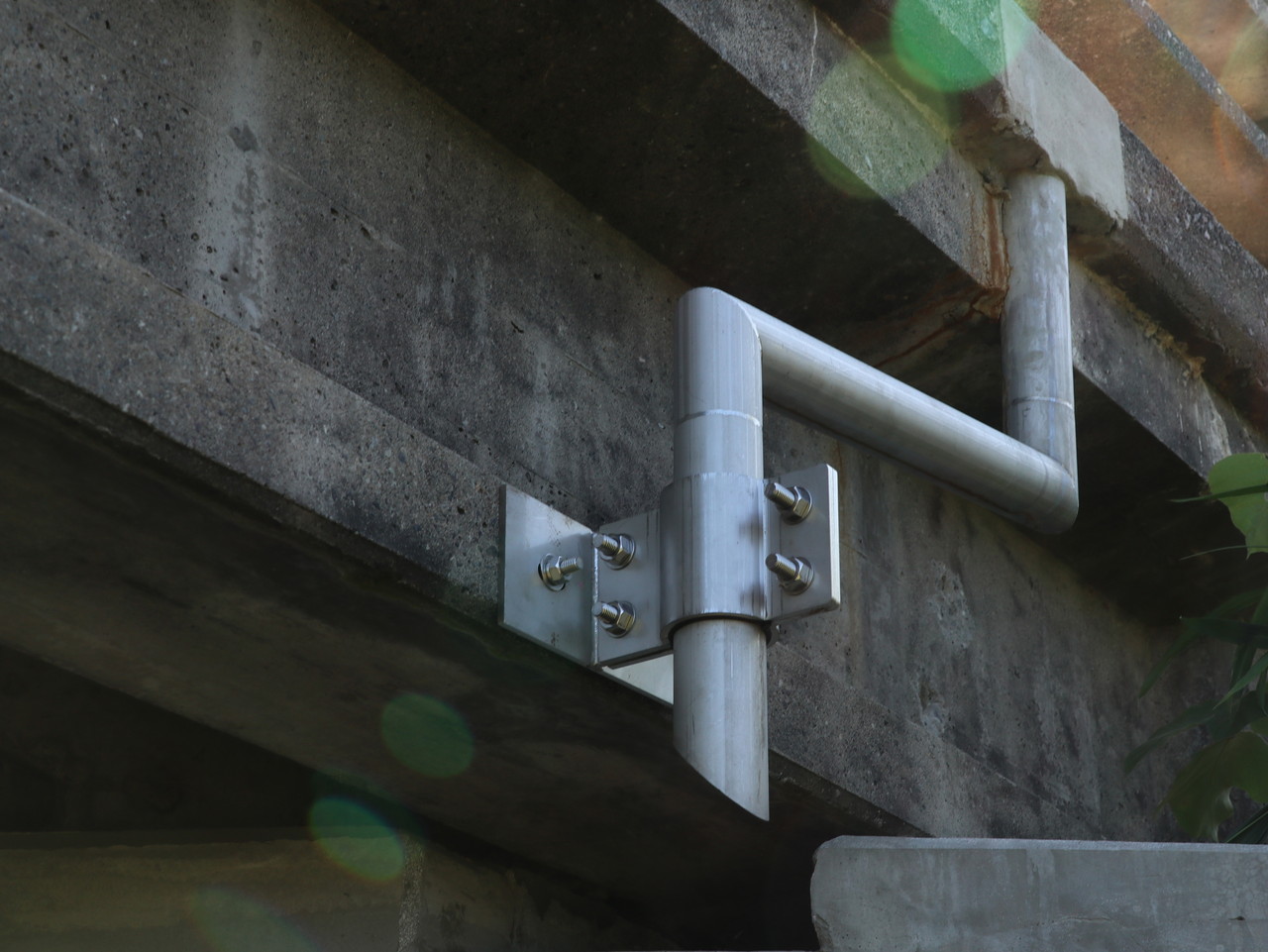

丸管でクランクのある形状例①
上記例の現場写真 徳島県 鳴門市
フリーキーワード：木津神川橋
丸管でクランクのある形状例②
上記例の現場写真 広島県 府中市
フリーキーワード：宮川橋
丸管でクランクのある形状例③
上記例の現場写真 静岡県 富士宮市
フリーキーワード：長田橋

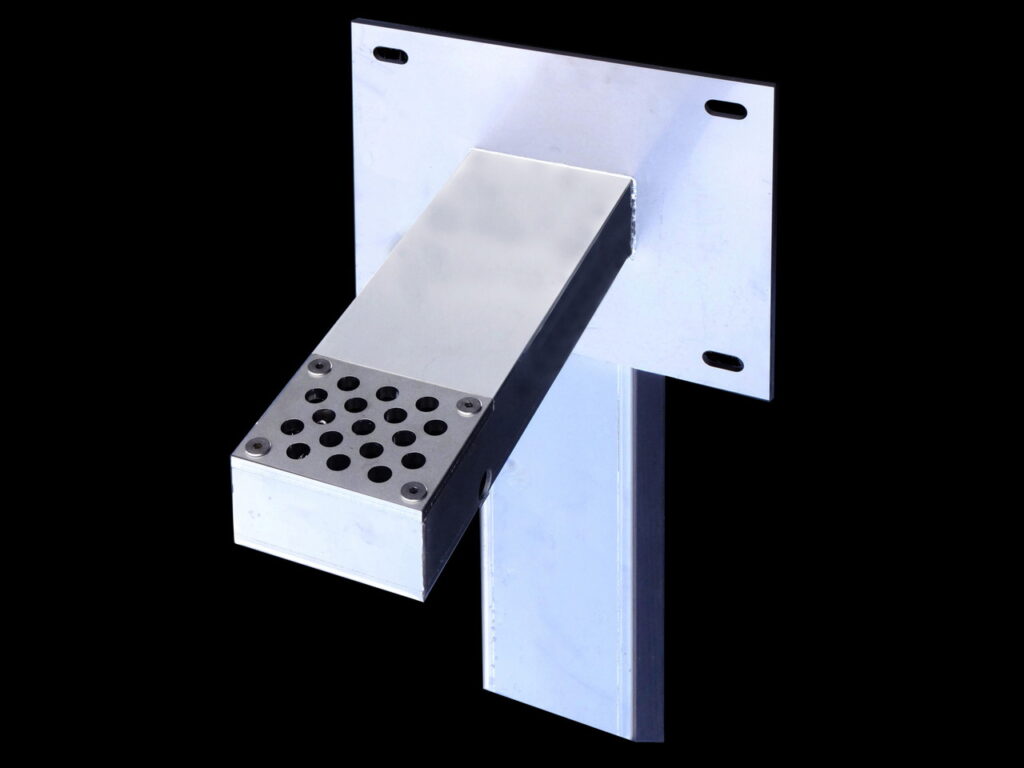

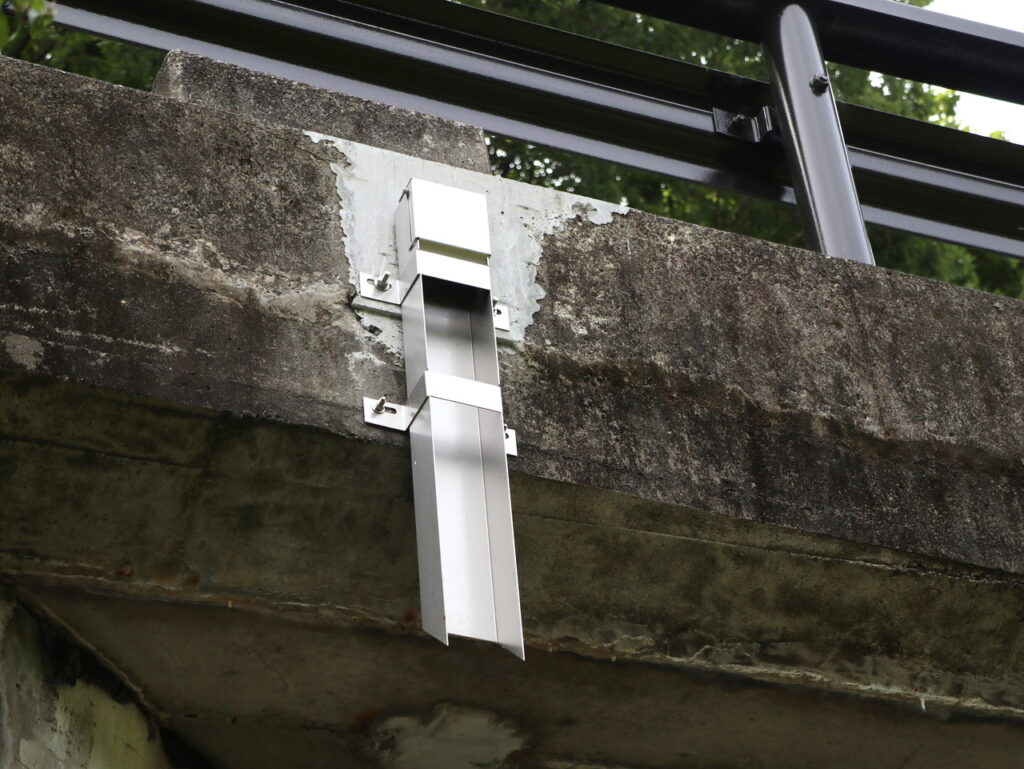

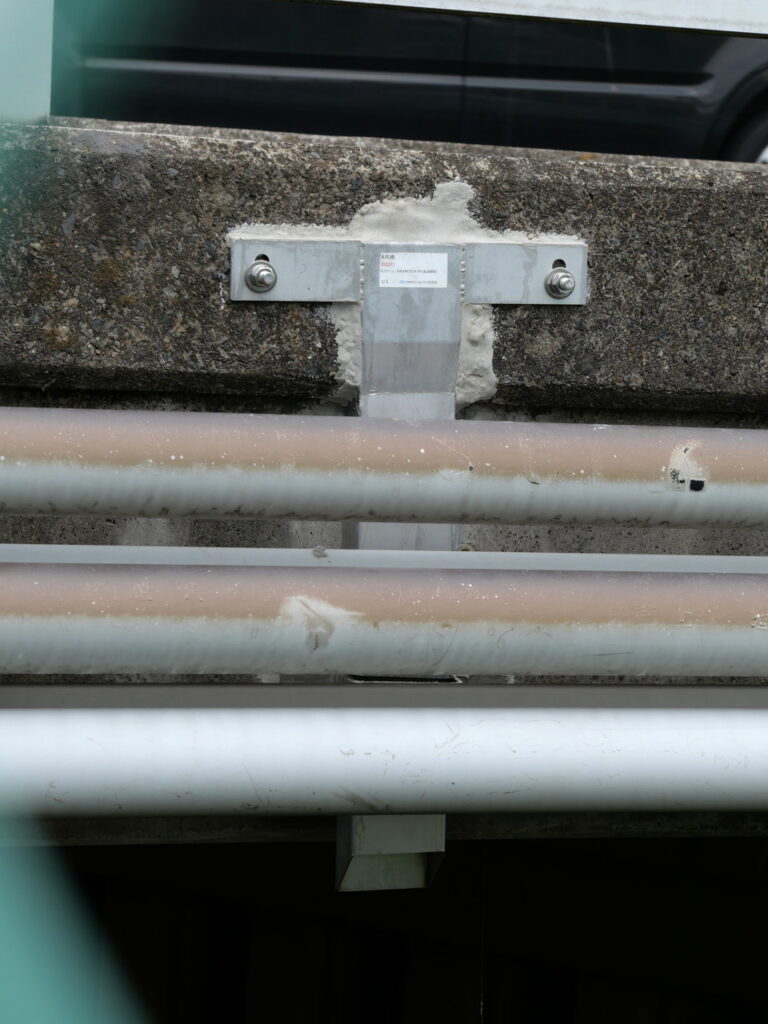

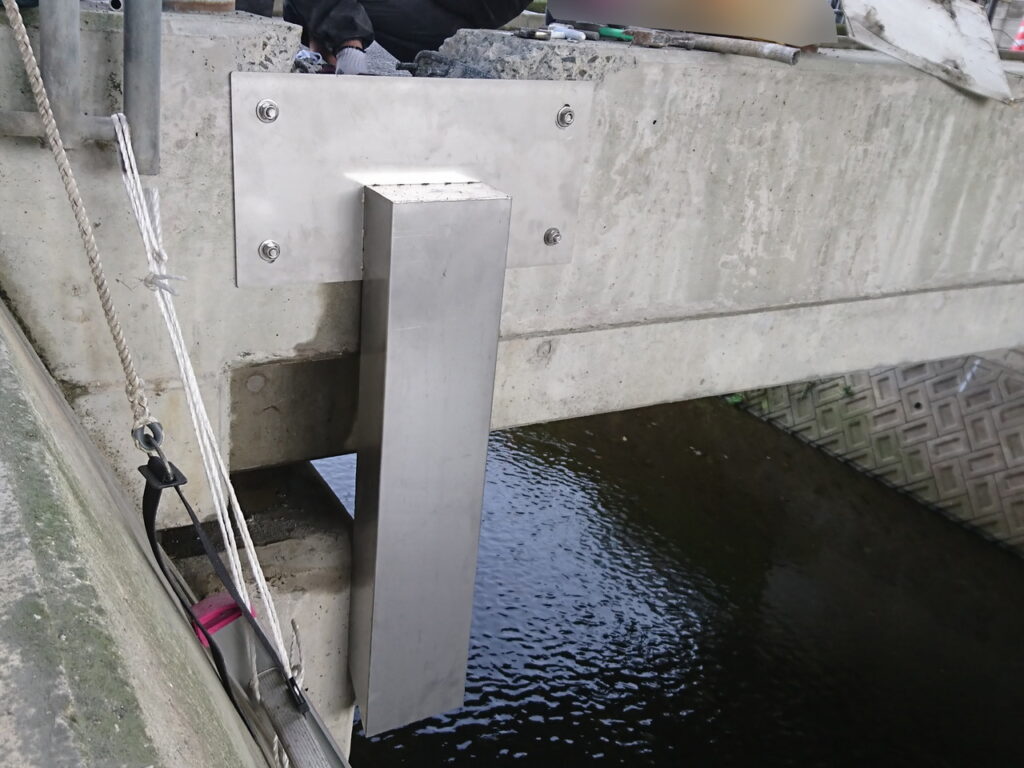

角管の標準的な形状例①
上記例の現場写真 東京都 大田区
フリーキーワード：妙見橋
角管の標準的な形状例②
上記例の現場写真 愛知県 西三河建設事務所
フリーキーワード：淀野橋
角管をデッキプレートの側面へ設置
上記例の現場写真 愛知県 岩倉市
フリーキーワード：八剱橋
角管で天板部に曲げがある例
上記例の現場写真 埼玉県 越谷県土整備事務所
フリーキーワード：谷口橋

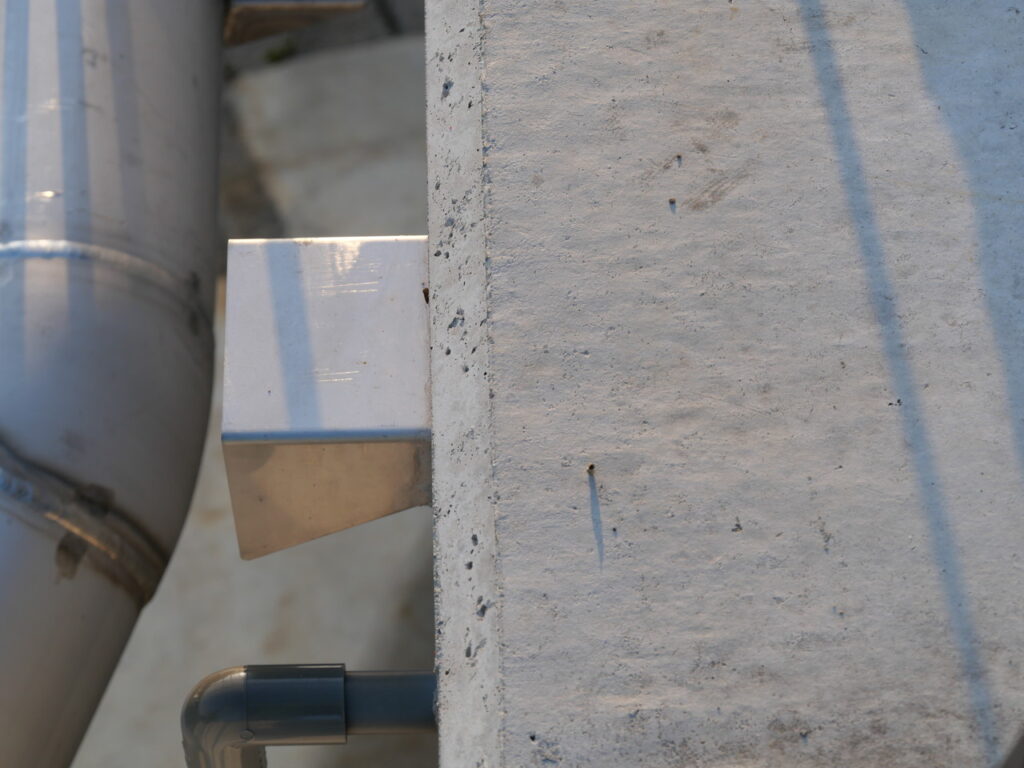

水切りとして使用した例（角管仕様）①
上記例の現場写真 愛知県 東三河建設事務所
フリーキーワード：音羽橋
水切りとして使用した例（角管仕様）②
上記例の現場写真 山梨県 南部町
フリーキーワード：矢沢橋
製作例
水切りとして使用した例（丸管仕様）
上記例の現場写真 千葉県 鎌ケ谷市
フリーキーワード：山王橋

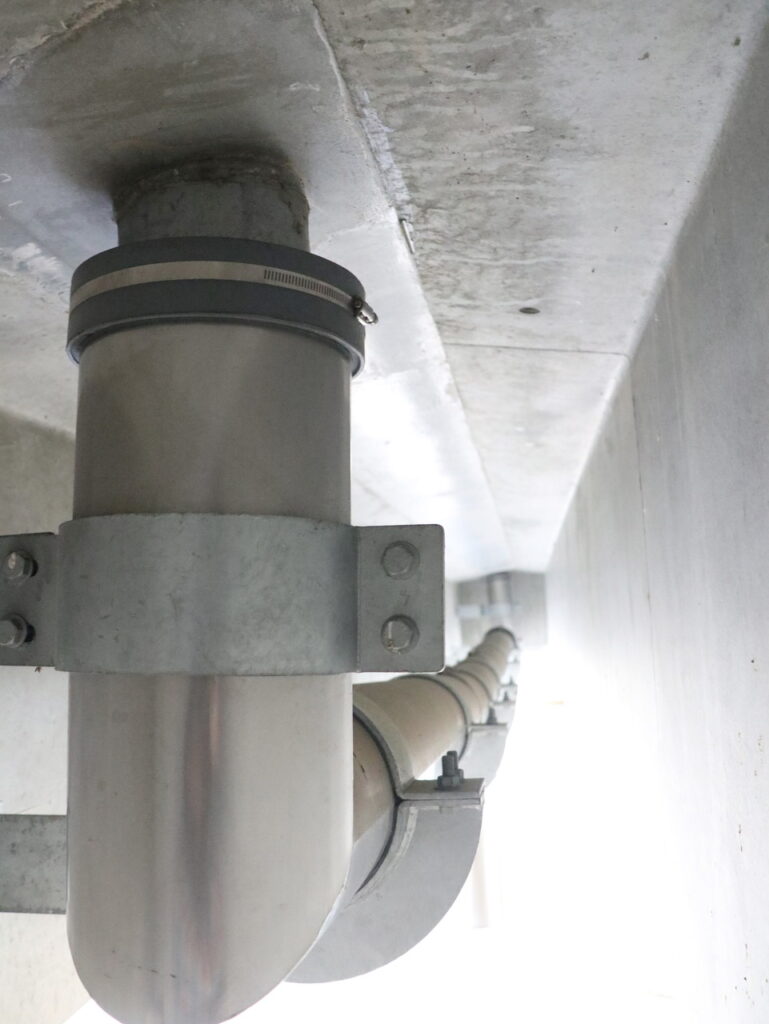

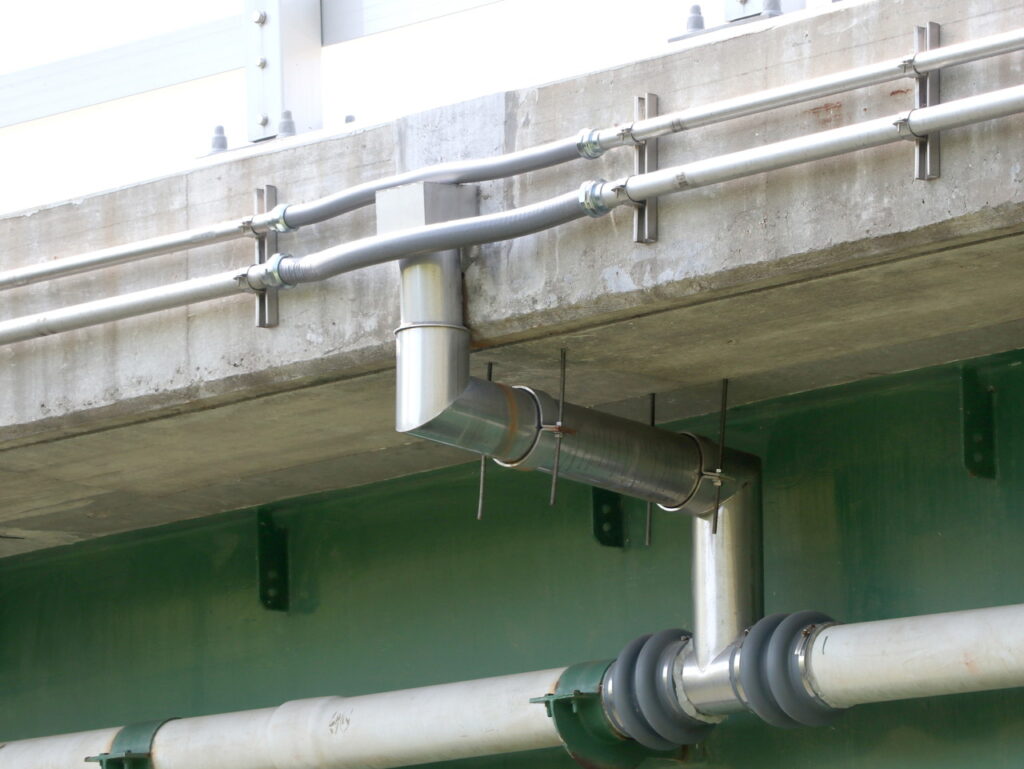

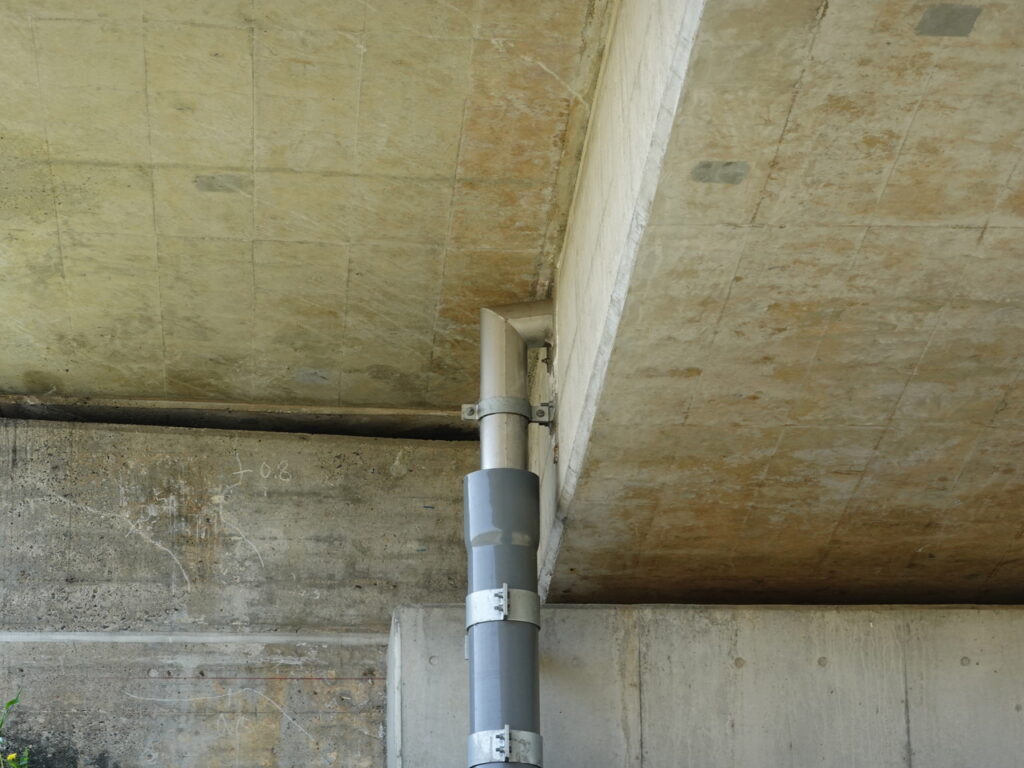

VP管へ導水

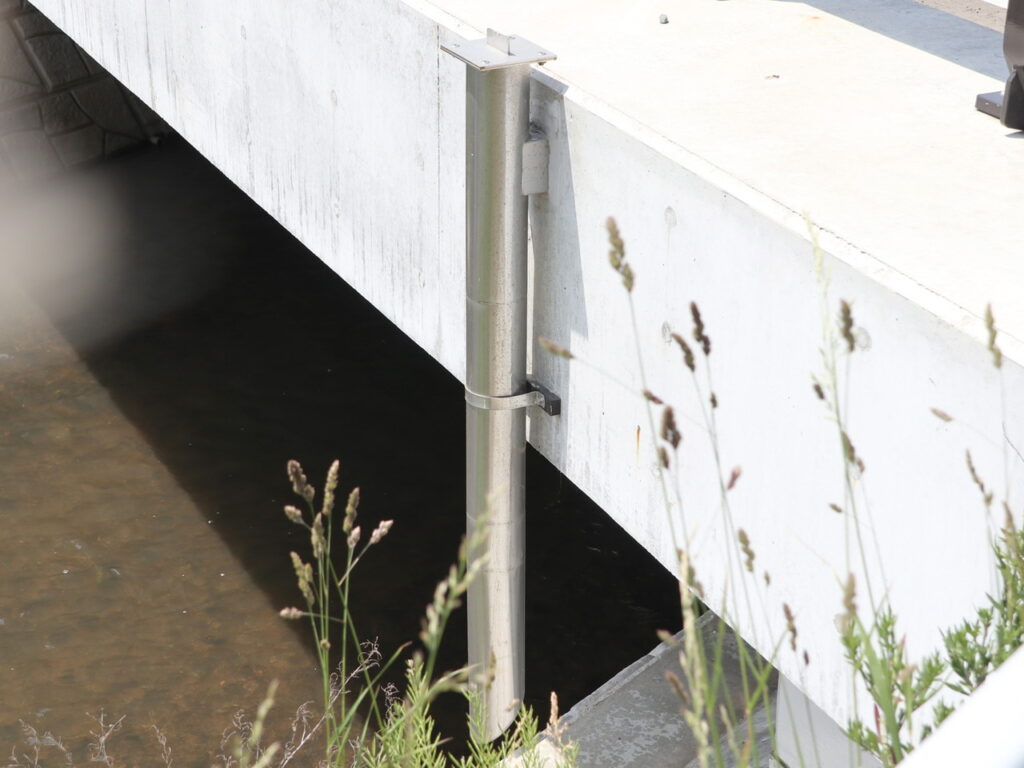

上記例の現場写真 岐阜県 美濃加茂市
フリーキーワード：西町跨線橋
大型の形状例（新設）
上記例の現場写真 兵庫県 但馬県民局
フリーキーワード：矢田橋
大型の形状例（新設）
上記例の現場写真 宮城県 東松島市
フリーキーワード：東名橋
上記例の現場写真 福井県 南越前町
フリーキーワード：赤萩橋
天板部L型の形状例 ※複雑な形状が必要な場合、ぜひお気軽にご相談ください
①-B5. 各種現場写真はこちら
サブサイト [ 製品/設置写真 検索サイト ] にて様々な事例をご覧頂けます
※都道府県、経過年数等と組み合わせての検索も可能です
①-B5-1. スラブ橋（プレテンホロー）間詰部 関連写真
プレテンホロー等のスラブ橋桁 間詰部関連で使用頂いた排水装置の事例
※キャップ型の桝、下面に天板、貫通タイプと様々な事例があります
S08-2. スラブ橋桁間詰部関連
①-B5-2. 地覆横引（貫通）管 全般写真
地覆を貫通、埋設しているもの全般になります
いわゆる地覆横引（貫通）管全般の写真になります
S01-4. 地覆横引（貫通、埋設）
①-B5-3. 地覆横引-目皿可動仕様 写真
地覆横引で飲み口の目皿が可動（清掃用）するもの
S01-4a. 地覆横引-目皿可動仕様
①-B5-4. 地覆横引-鉛直部掃除蓋仕様 写真
地覆横引で鉛直部の上端等に清掃用の蓋がある、もしくは孔開き（パイプ）のもの
S01-4b. 地覆横引-鉛直部掃除蓋仕様
①-B5-5. 地覆横引-鉛直部掃除蓋仕様 写真
地覆横引で一体では無く分離しているもの（施工性の向上等）
S01-4c. 地覆横引-分離式
①-B5-6. 地覆横引-鉛直部掃除蓋仕様 写真
地覆横引管を地覆の高さと合わせ製作設置した例
（横引管上のコンクリートの被りが確保出来ない場合のご提案例）
S01-4d. 地覆横引-レベル（高さ）合わせ
①-B5-7. 歩道部に関わる箇所 写真
地覆横引きの延長の様な形で歩道の下に排水装置を通している事例
S08-4. 歩道部に関わる箇所
項目を組み合わせての検索事例
下記のいずれかより組合せ検索が可能です
比較的シンプルに組合せ検索できますが、選択範囲に制限があります
あらゆる組合せで検索できますが、複雑となります
※組合せ合わせの内容によっては正しく検索・表示が出来ない場合がありますことご了承願います
①-B5-8. 地覆横引（貫通）管から横引添架排水管 写真
地覆横引（貫通）管から横引の添架排水管へ接続している例になります。
※排水管の上に張り出しや桁が無い為、豪雪地域では極端な積雪により排水管や支持金具の破損が考えられますのでご検討の際はご注意ください
＋
S01-4. 地覆横引（貫通、埋設）
and S04-1a. 横引排水管（除く天板プレート、排水桝）
①-B5-9. 地覆横引（貫通）管で平面グレーチング 写真
地覆横引（貫通）管で一体の平面のグレーチングのある現場
＋
S01-1b. 排水桝-グレーチング仕様
and S01-4. 地覆横引（貫通、埋設）
①-B5-10. 地覆横引（貫通）管で平面目皿 写真
地覆横引（貫通）管で一体の平面目皿のある現場
＋
S01-1a. 排水桝-目皿仕様
and S01-4. 地覆横引（貫通、埋設）
①-B5-11. 地覆横引（貫通）管で丸管形状
地覆横引（貫通）管で丸管形状のものの現場
※注意：地覆横引以外の丸管や角から丸になっているもの等も検索結果とでていますことご了承願います
＋
F.01 丸管 を選択してください
S01-4. 地覆横引（貫通、埋設）
and F.01 丸管
