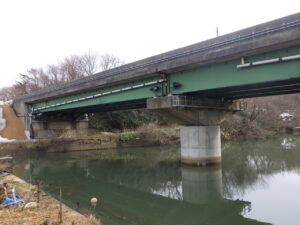

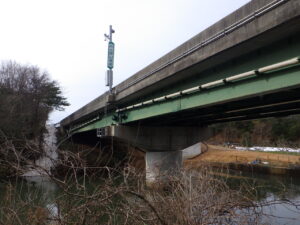

上中山橋 / 石川県 / 補修 / 排水桝（地覆横引） 排水管

・発注者/自治体：石川県 中能登土木総合事務所
・排水装置納入日：2022.07
・撮影日：2023.04

• TSステンレス排水桝(地覆横引）をご採用頂きました。
• 高気密ステンレス排水管をご採用頂きました。

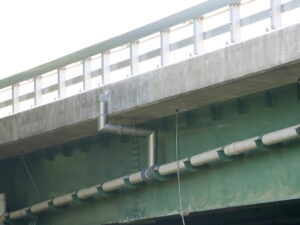

• 地覆内に埋設した角管から丸管（角-丸）で落としT字管を接続。既設の横引塩ビ管とは伸縮管で接続しています。

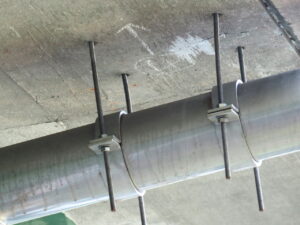

• 吊り下げ金具は、めねじアンカー＋ずん切（全ネジ）ボルトで設置しています。

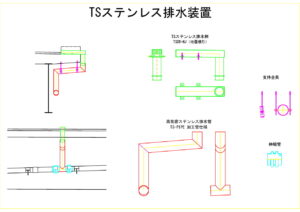

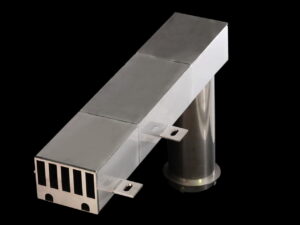

• （近似）製品写真、イメージ

• 参考
  調査時等、施工・補修前写真

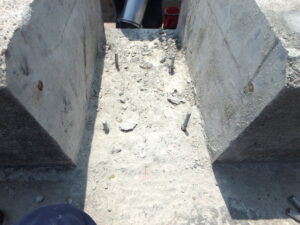

地覆を斫った状態になります。

• 参考
  調査時等、施工・補修前写真

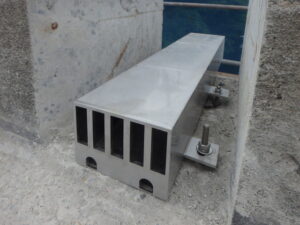

アンカーを取付けた状態になります。

• 参考
  調査時等、施工・補修前写真

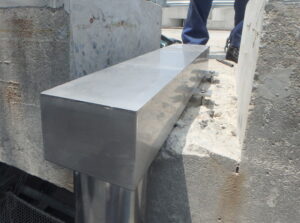

地覆横引管を設置した状態になります。

• 参考
  調査時等、施工・補修前写真

地覆横引管を設置した状態になります。

・製品紹介TOPページは下記を参照ください。
→TSステンレス排水桝 製品紹介TOPページ
※製作品の為、詳細の仕様は異なります

・地覆埋設箇所は下記のTSDR-YD401に近い物になります。
→ステンレス排水桝のうち近似製品紹介ページ
※製作品の為、詳細の仕様は異なります

・塩ビ管との接続は下記例を参照ください。
→TS横引(地覆貫通)管‐横引排水管接続用排水装置例
※製作品の為、詳細の仕様は異なります
