①-B: 主にプレテンホローへのご提案例
新設/補修(角管もこちらをご覧下さい）

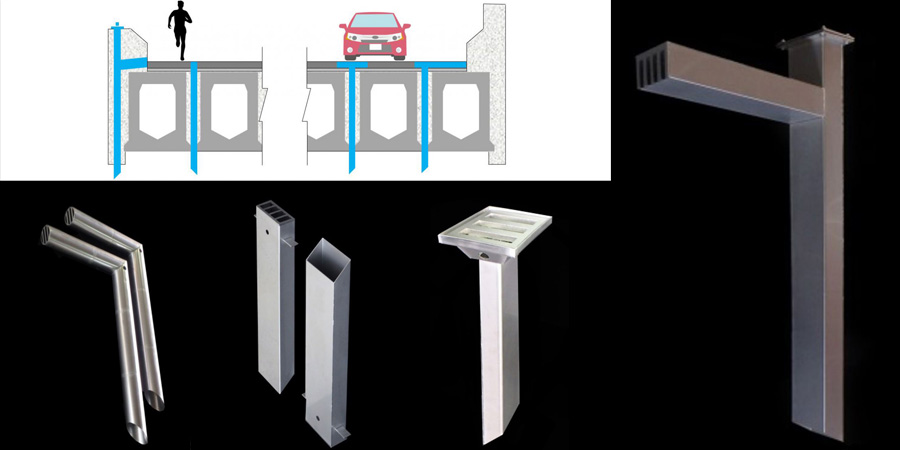

主にプレテンホローへのご提案例になります。
→ 新設・補修問わず各種ご提案可能
※プレテンホロー桁に関わらず、角管をご検討の際は先ずこちらをご覧下さい。
TSステンレス排水装置 ”TSDR-YD201” 主な特徴
鉛直部は詰まりにくい樋仕様 / 横引部と鉛直部は分離式で設置の自由度が高い / 横引部の清掃が地覆外側から可能
設置イメージ
・CAD図(3D-CAD)、PDFはこちらをご覧下さい。
設置イメージ
・CAD図(3D-CAD)、PDFはこちらをご覧下さい。
TSステンレス排水装置 ”TSDR-YD401” 主な特徴
横引き部と鉛直部を分離、鉛直部は丸型の排水管としている為、低コストかつ設計の自由度が高くなります
設置イメージ
・CAD図(3D-CAD)、PDFはこちらをご覧下さい。
TSステンレス排水装置 ”TSDR-YD501” 主な特徴
舗装天端からの集水可能な幅広目皿仕様、工具不要で開閉でき清掃がしやすい / 鉛直部の掃除蓋も工具不要で開閉可能です
設置イメージ
・CAD図(3D-CAD)、PDFはこちらをご覧下さい。
TSステンレス排水装置 ”TSDR-SSD” 主な特徴
横引管、鉛直管が分離式の為、横引管の角度調整が可能です。各種仕様変更も可能です。
設置イメージ
・CAD図(3D-CAD)、PDFはこちらをご覧下さい。
TSDR-YD301の可動式目皿のサイズを大きくした仕様になります。現場状況に応じ仕様変更、組み合わせ可能です。
目皿、掃除蓋を開いた状態
縦引き部 クランク有り仕様
写真① 掃除蓋
（工具不要）仕様
写真② 可動式目皿
（工具不要）仕様
鉛直箇所写真
金具はずん切ボルトを使用
写真① 掃除蓋（工具不要）仕様
写真② 可動式目皿（工具不要）仕様
※舗装面上排水のみの仕様
グレーチング仕様の横引管にTSDR-YD301の工具不要で手で開閉可能な掃除蓋を組み合わせた例です
近似製品CAD図はこちらより
例①
例②
例③
①L型目皿＋掃除蓋
②L型目皿＋掃除用開口
③L型目皿
④目皿
⑤目皿＋流末部接続用フランジ
⑥目皿 (小さめ）
⑦目皿（水抜き孔×2）＋掃除用開口
⑧目皿＋掃除蓋 (薄型）
⑨目皿＋型枠
⑬目皿無＋掃除蓋 (幅広型）
⑭目皿＋掃除蓋 縦管クランク有り
⑮樋仕様 TSDR-YD201
⑯既設横引き管へ接続用
⑰分離式（大型、幅広） 目皿＋掃除蓋
⑱目皿（水抜き孔） 鉛直部丸パイプ仕様
⑲目皿＋掃除用蓋
①設置例 型枠一体型
型枠一体の設置例です。こちらに埋め込み部の形がわかる写真を掲載しています
②設置例 掃除蓋付き
比較的小型の仕様です。コの字型の蓋を長めのボルト一本で取付けた蓋付です
③設置例 曲管
地覆形状に沿ってS字状に曲げて製作した例です。鉛直の上端はカバーの無い仕様です
④設置例 金具一体型
鉛直の角管へ直接プレートを溶接し、支持金具一体とした例です
⑤設置例 フレキシブルチューブ接続
フレキシブルチューブを接続する為、サヤ管を溶接取付しています
⑥蓋付例 掃除蓋付き
開閉可能な蓋付の例です。脱落、盗難防止の為、チェーンを取付しています
⑦設置例 L型（SUS目皿）例
L型の飲み口とし、SUS目皿の例です。目皿の孔形状は自由に指定できます
⑧設置例 L型（グレーチング）例
L型の飲み口とし、グレーチング（SS400※絶縁対策済み）の例です
⑪設置工事中例 ストッパー付き
地覆貫通管にストッパーがついています(赤丸箇所)
⑫工事後例
地覆を斫り設置した後の例です
⑬設置例 丸管仕様
L型の丸管一本物です。ブレ防止の為、金具にて固定しています
⑭設置例 ⑬の橋側からの写真
目皿の無い丸管を設置した例です
⑮設置例
「TSDR-SFD」の設置例です。先に地覆埋設部を設置し打設後写真の鉛直部設置です
⑯設置例
添架管のブラケットを避けて金具を取り付けています
⑰設置例
「TSDR-SFD」の設置例です。先に地覆埋設部を設置し打設後写真の鉛直部設置です
⑱設置例 ⑰の地覆への設置写真
こちらの製品は地覆部内はFRPの仕様となっています
⑲設置例
鉛直部も地覆内に埋め込みしています。掃除が出来るよう鉛直部は地覆天端まで延長
⑳設置例 ⑲の外側からの写真
地覆部埋め込みの為、スッキリした外観です
㉑設置例
鉛直部の内側にプレートを溶接しておき、T字の金具を取り付けています
㉒樋＋分離仕様
TSDR-YD201をベースとし、横引個所も樋仕様です。右側は接続部と蓋スライド部
㉕分離型 ※横引部 密着防錆剤塗布
横引部と鉛直部が分離した仕様です。横引部は密着防錆剤を塗布しています
㉖施工途中 ㉕の横引部の地覆打設前
地覆打設前です。目皿箇所を養生し打設箇所には密着防錆剤を塗布しているのがわかります
㉗施工途中 ㉕の舗装工事前
地覆打設後です。舗装工事前になります
㉘施工途中 ㉕の外側より 鉛直管施工前
㉗と同時期の写真です。横引部が少し飛び出ているのがわかります
㉙設置例 ㉕の設置写真
設置後の写真です
㉚設置例 ㉕の設置写真
舗装工事後の写真です
㉛設置工事中例
アンカー固定をしています
㉜設置例
設置後の写真です。金具は張り出し下面より
吊り下げの二股を使用しています
㉛設置工事中例
アンカー固定をしています

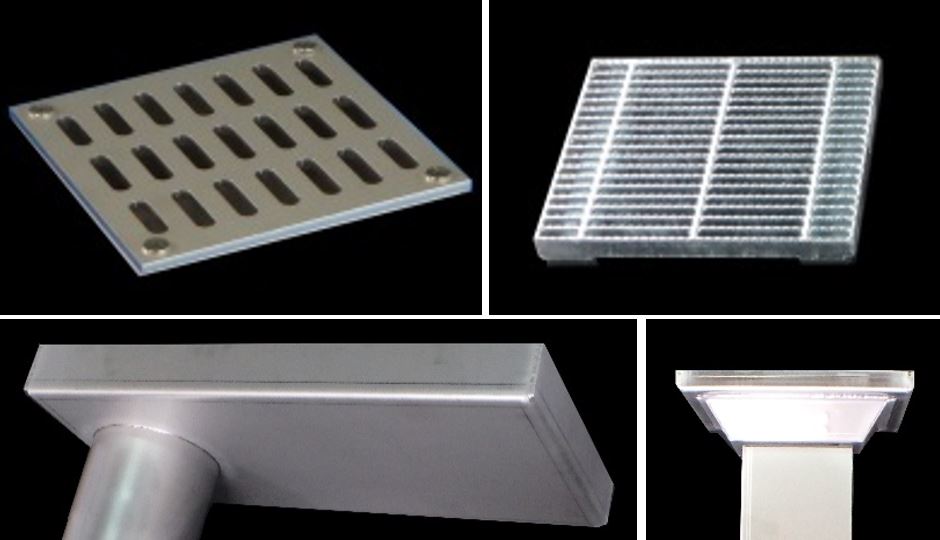

左：目皿仕様イメージ / 右：グレーチング仕様イメージ
※目皿仕様の場合、孔形状やサイズ
は任意で製作可能です。
またアンカー固定用のプレートの取付
も可能です（グレーチング仕様含む）
・ロート部について
桁上にコンクリートがある場合はロート付で、ない場合は桝枠から直接角パイプを取付ける等、柔軟に対応します

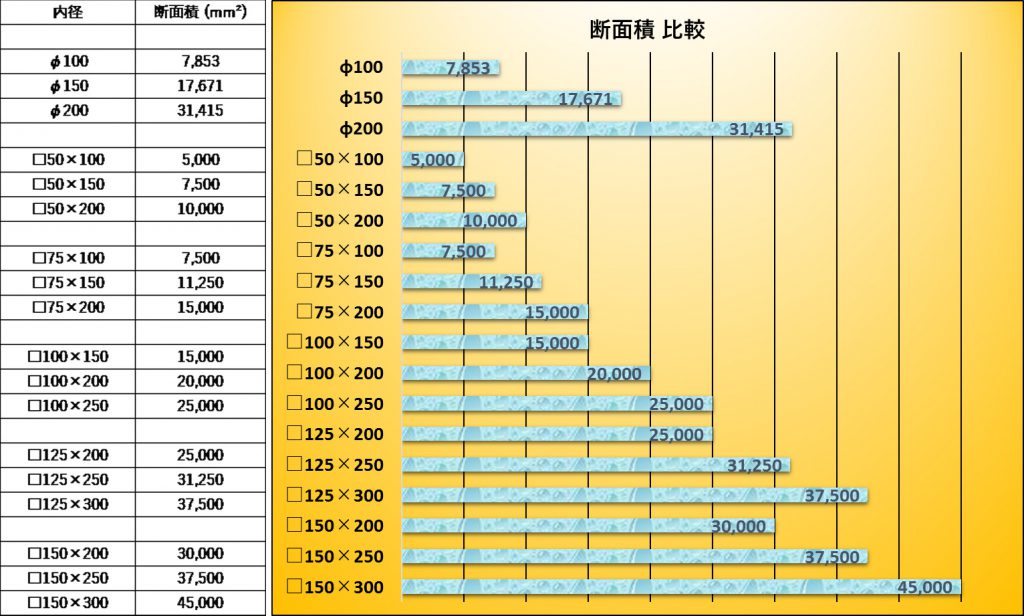

・角パイプのサイズについて
・間詰部が狭く流量確保が難しい
→角パイプのサイズ、縦横比を自由に製作可能
・設置箇所が限定される
→受枠形状や勾配、管を斜めに取付けたり柔軟に製作可能
・新設、補修とも将来の補修交換が困難
→ステンレス製で長寿命です
・ロート部無しで桝枠内で勾配を設けた例
①排水桝内に水が溜まらないよう桝枠内にプレート（赤色三角形箇所）を取付し製作
②輪荷重対応用にグレーチング設置箇所をプレート（緑色長方形箇所） で嵩上げ

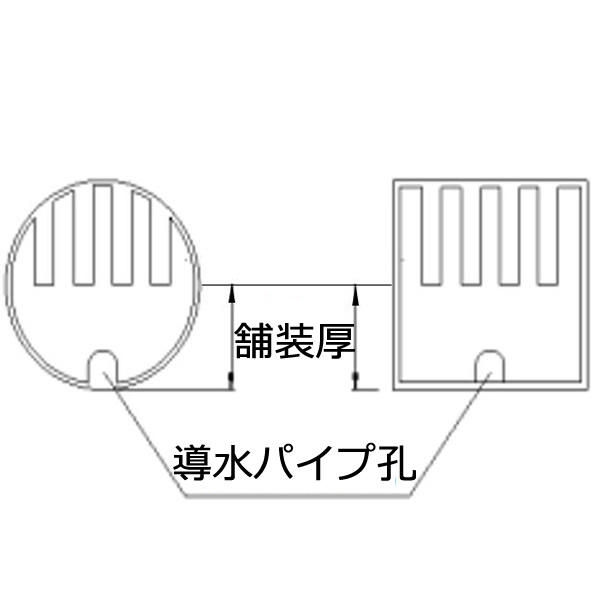

③基層が不透水仕様の為、水抜き孔位置（紺色丸矢印箇所）を上側に配置
・ロート部を設けて勾配を確保した例
※桁が床版の場合は設置困難な場合有
No.16-01
No.16-02
No.16-03
No.16-04
No.16-05
No.16-06
①設置例
上からの写真と下からの写真です
※上下で現場は異なります
②設置例
上写真の形状のものを設置した写真です
③上記形状のイメージ
間詰部内の橋軸方向に長さを確保した例
パイプの縦横長は自由に設定、製作可能。
現場にあったサイズでご提案可能

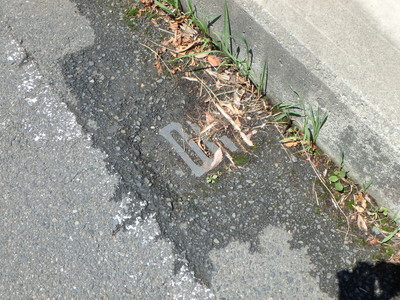

・暴露状態になる集水部が 傷んでいる

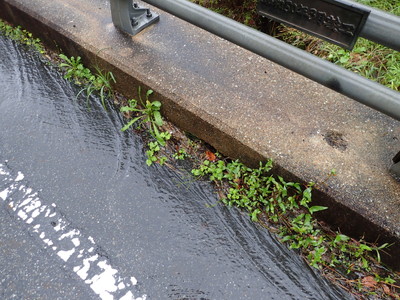

・開口部が小さい為、集水に難がある
・湿潤状態になりやすい流末が傷んでいる
・長さが短い為、他の構造部に飛沫水で損傷
（輪荷重対応）グレーチング仕様
目皿仕様
横引排水の水切りとして使用した例
横引排水を桁下までの導水に用いた例、横引用丸管形状例
天板部に曲有＋角管で使用した例
