②-A: 天板プレート一体型排水装置
TS-PL_PIPE
NETIS掲載製品
目 次
- ②-A1.天板プレート一体型排水装置 設置例 特徴
- ②-A2.天板プレート スパイラル直管仕様と加工管仕様について
- ②-A3.様々な形状と設置事例（加工管仕様）
- ②-A4. 比較表一例
- ②-A5. 工程表一例
- ②-A6. 設置前、設置後写真
- ②-A7. 接続例チャート図
- ②-A8. 可動式天板プレートTS-PL_PIPE-L+K
- ②-A9. 天板プレート一体型排水装置設置写真例
- ②-A10. その他資料
- ②-A11. 各種現場写真はこちら
国土交通省 新技術情報提供システム
NETIS 掲載製品
登録番号：CB-190003-A
技術名称：橋梁用 天板プレート一体型ステンレス排水装置（TS-PL_PIPE）
技術概要：本技術は橋梁排水工に使用するプレート一体のステンレス製排水装置です。薄型軽量による施工性、安全性の向上、既設管全体を覆うプレートにより施工性、止水性、景観の向上が図れます。
E.02 天板プレート

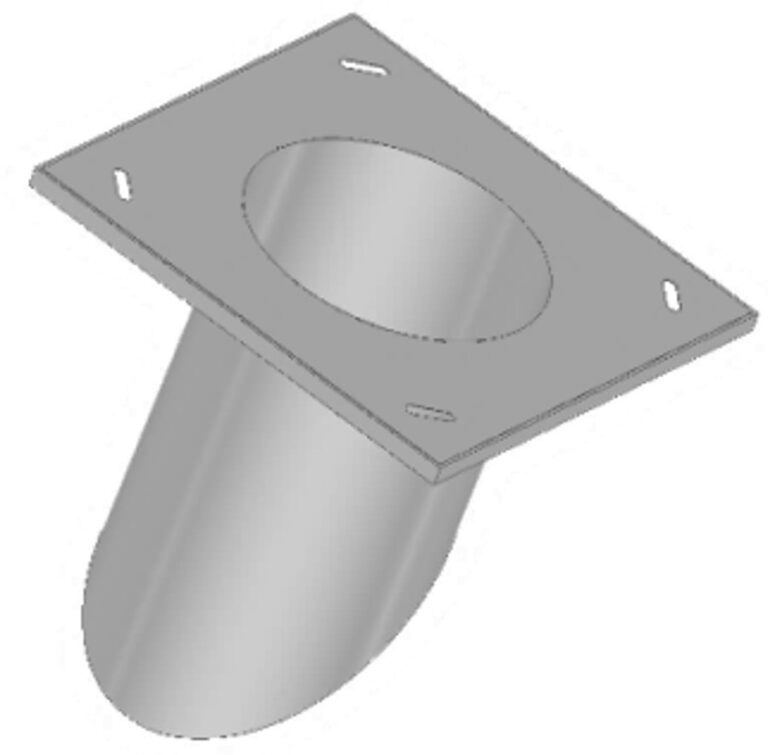

天板プレート

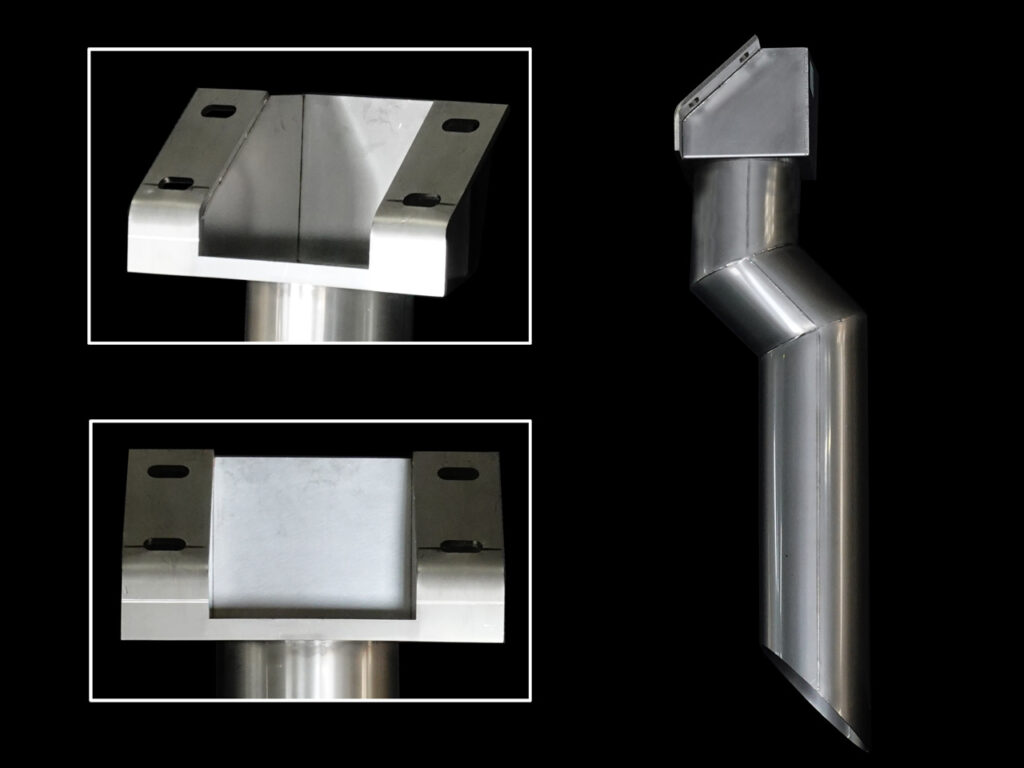

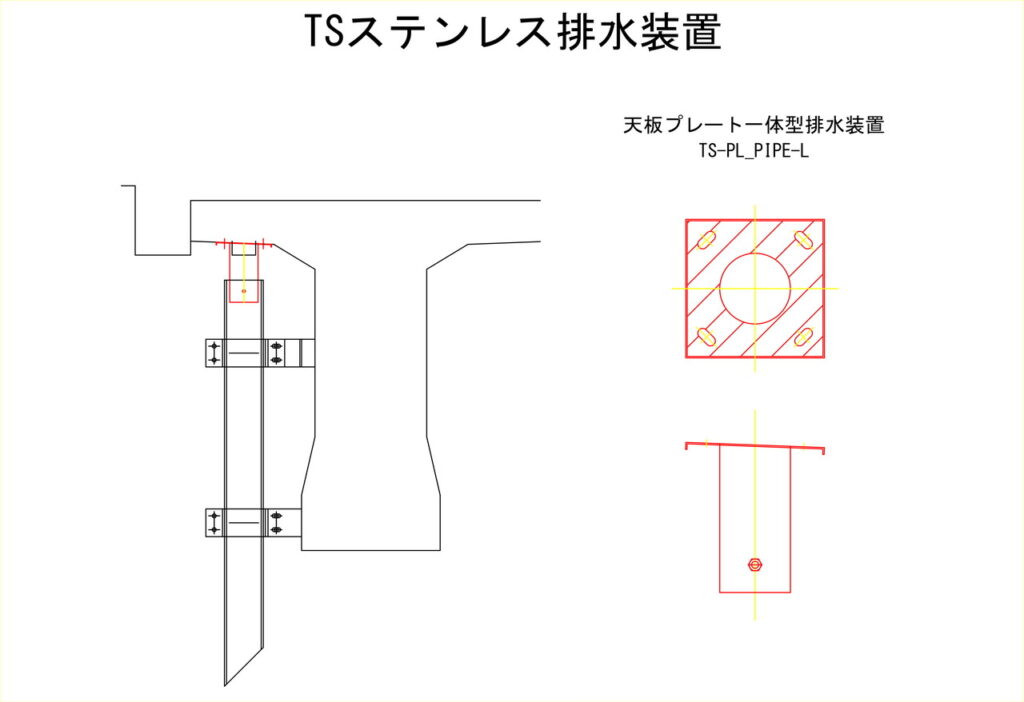

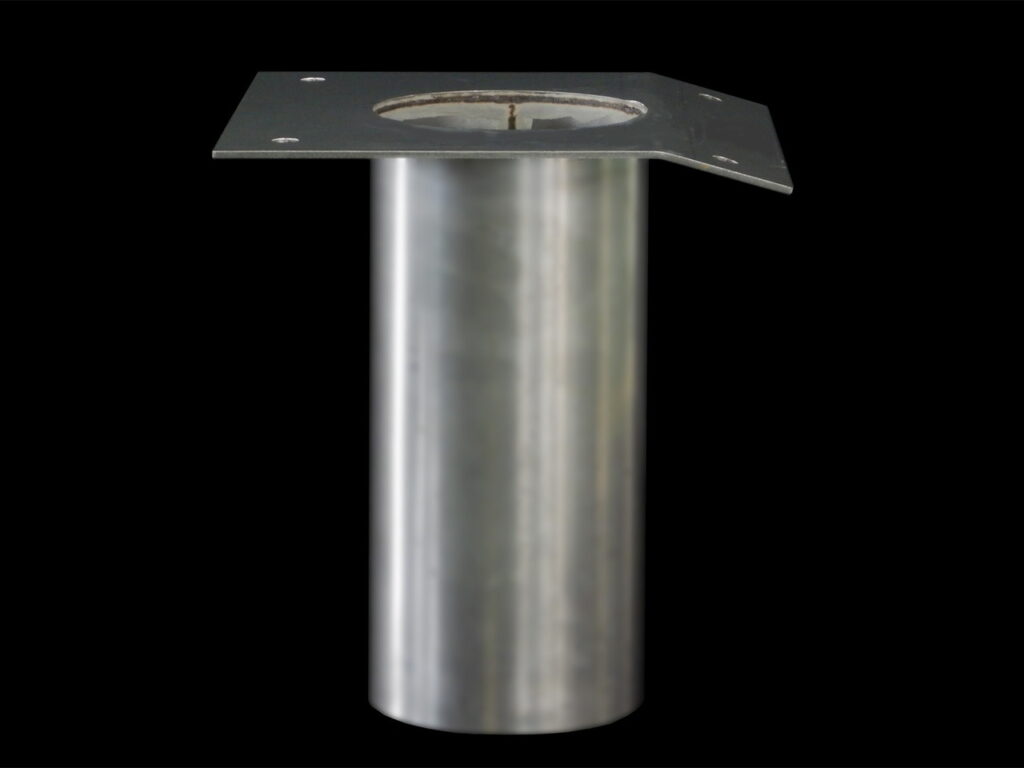

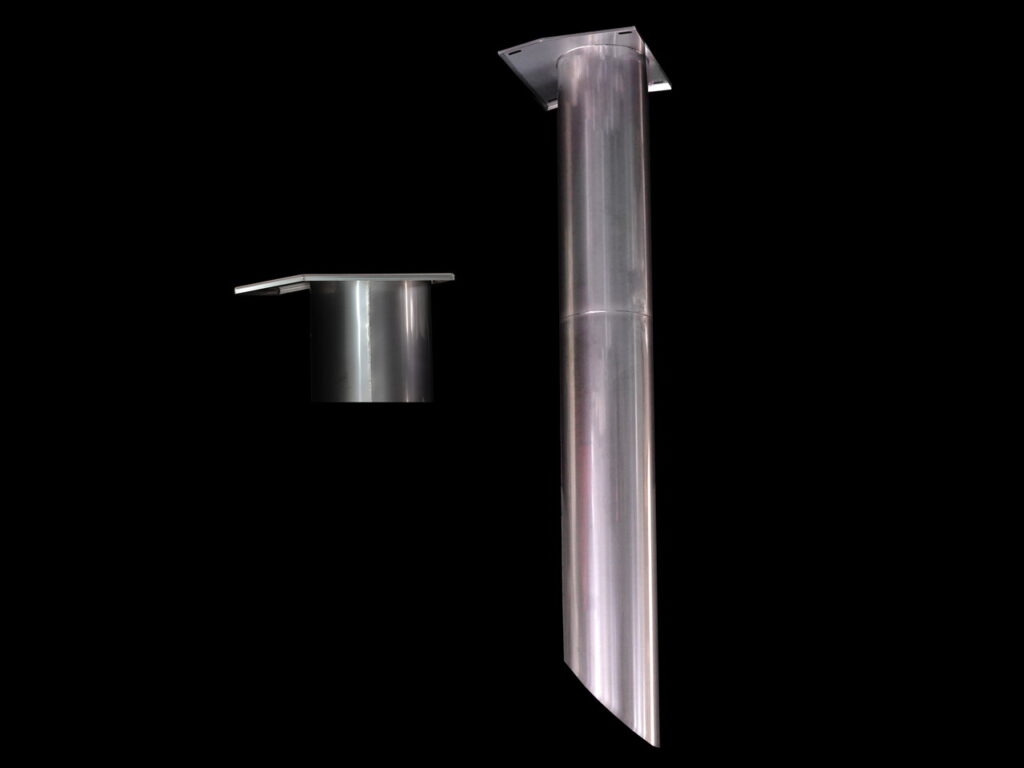

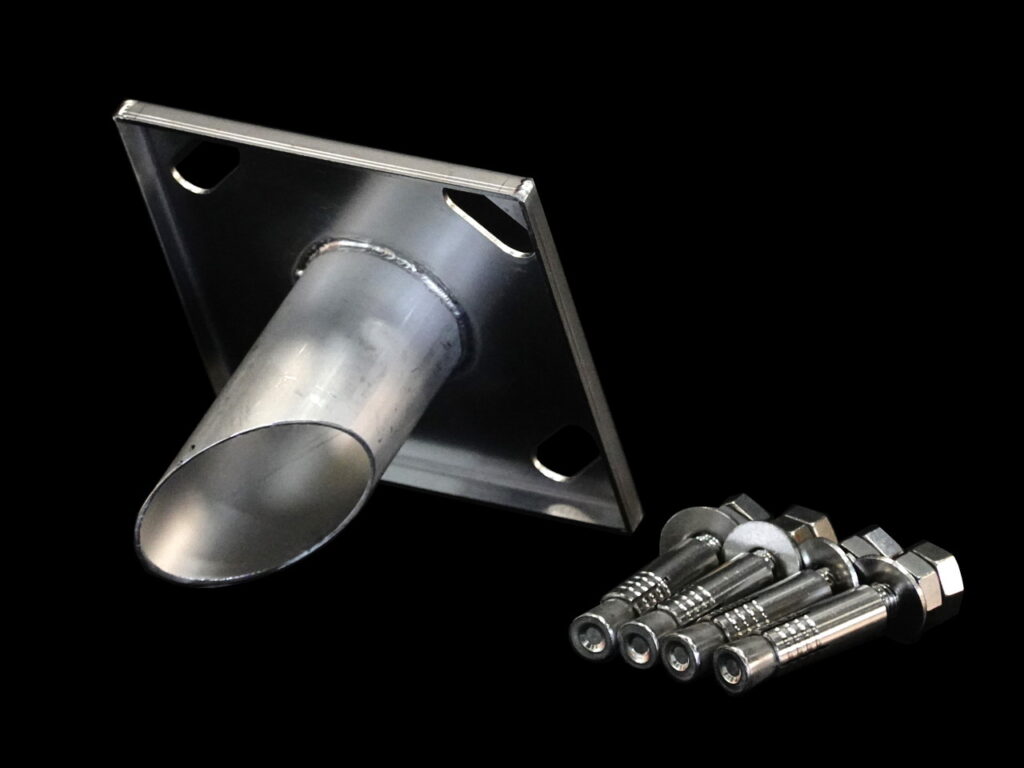

②-A1.天板プレート一体型排水装置 設置例 特徴

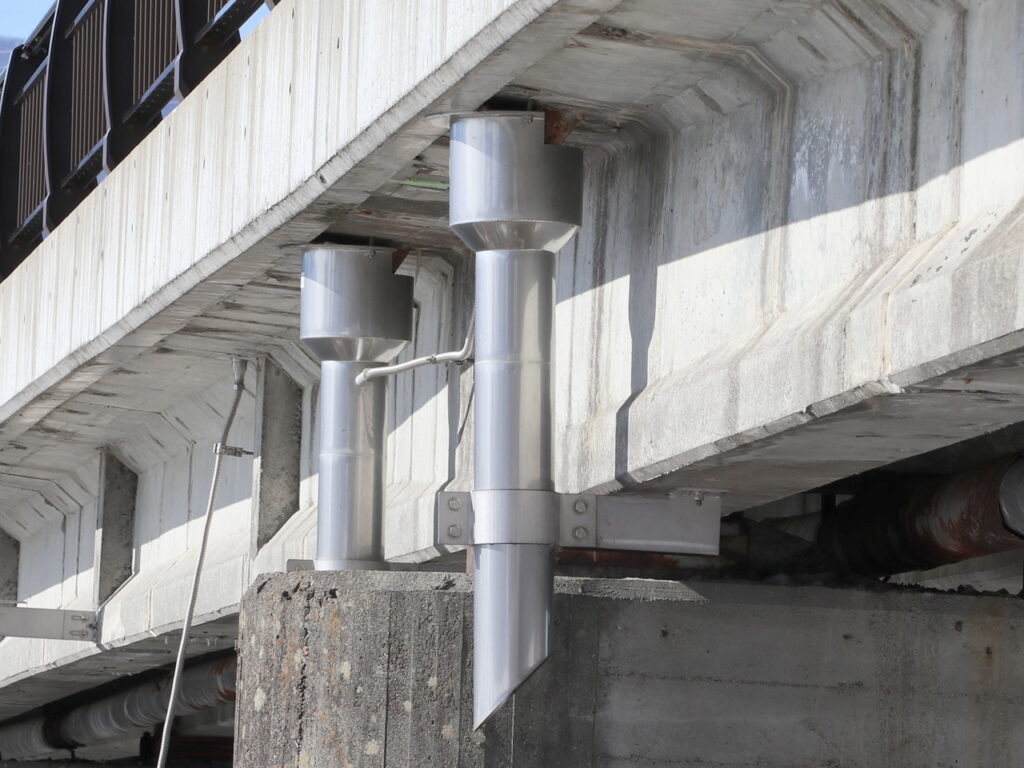

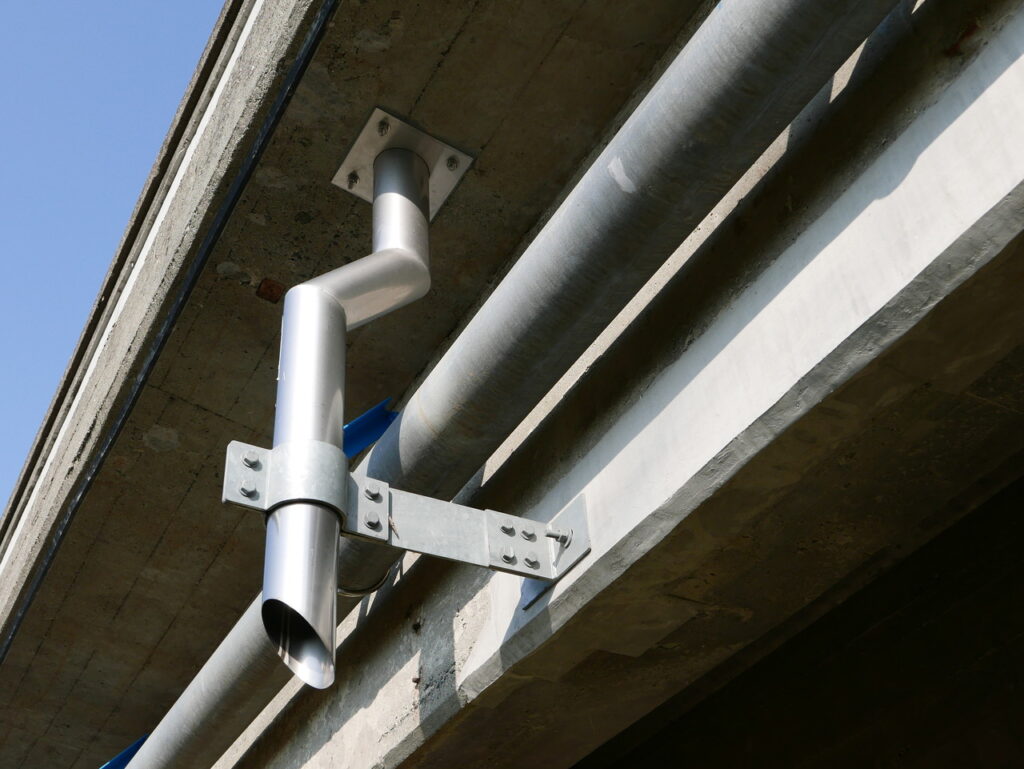

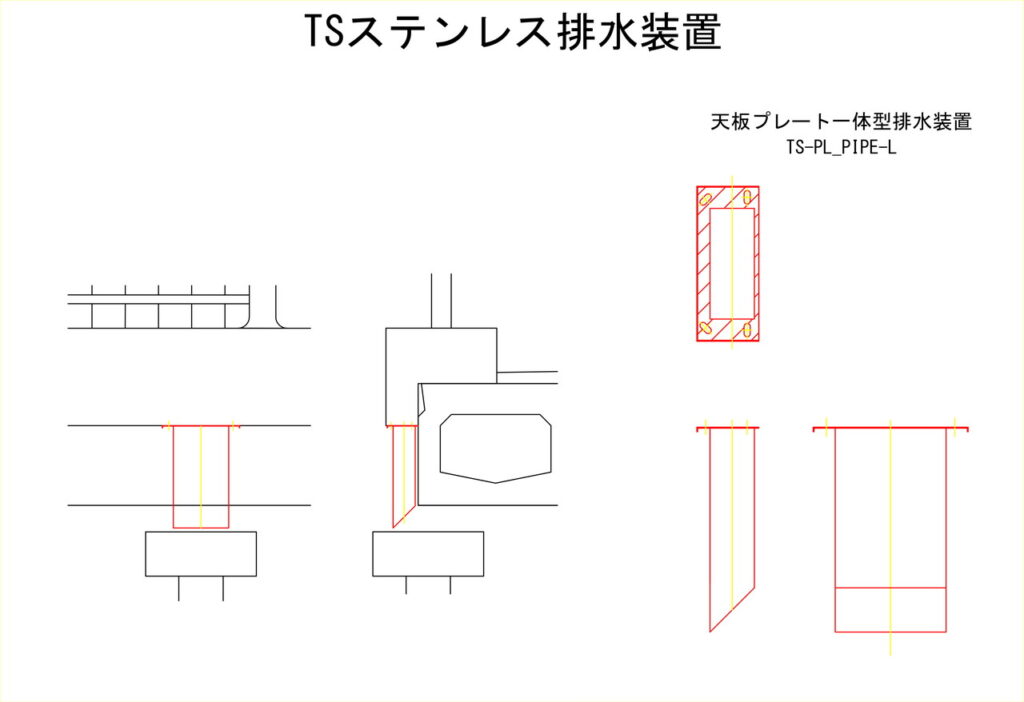

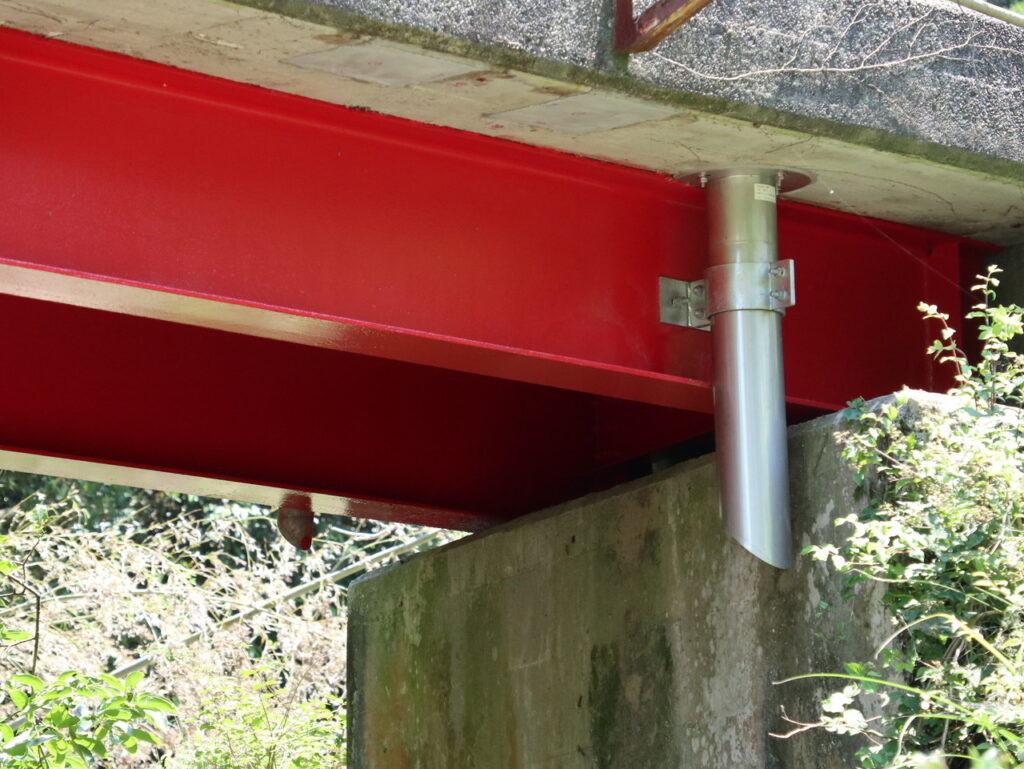

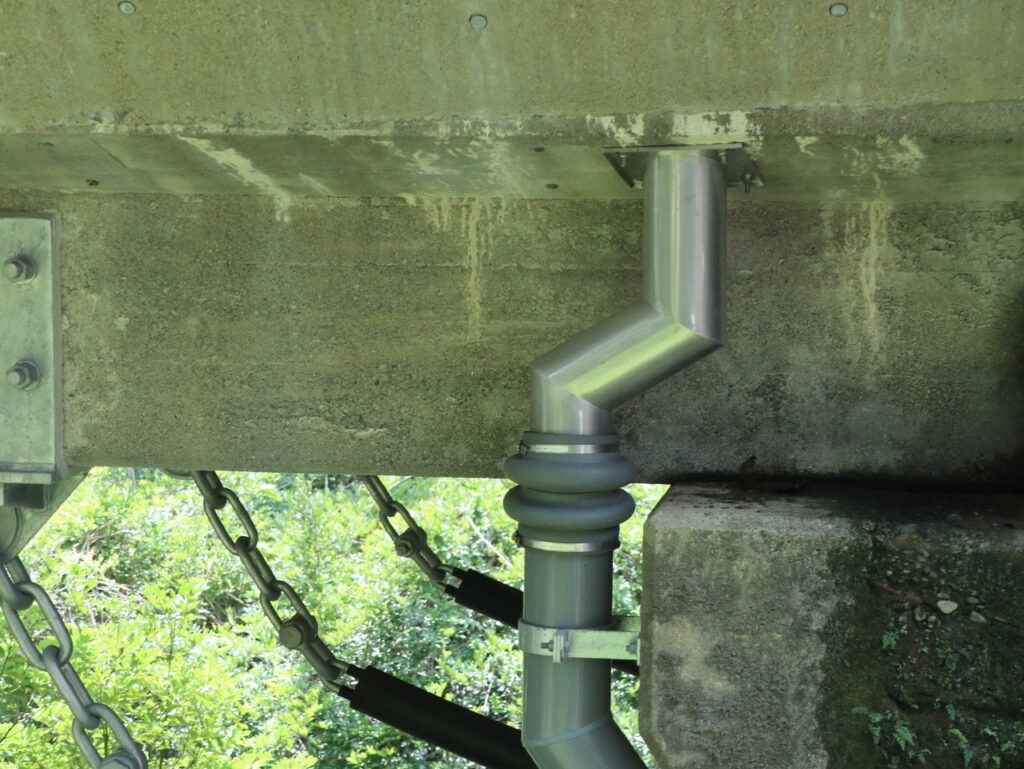

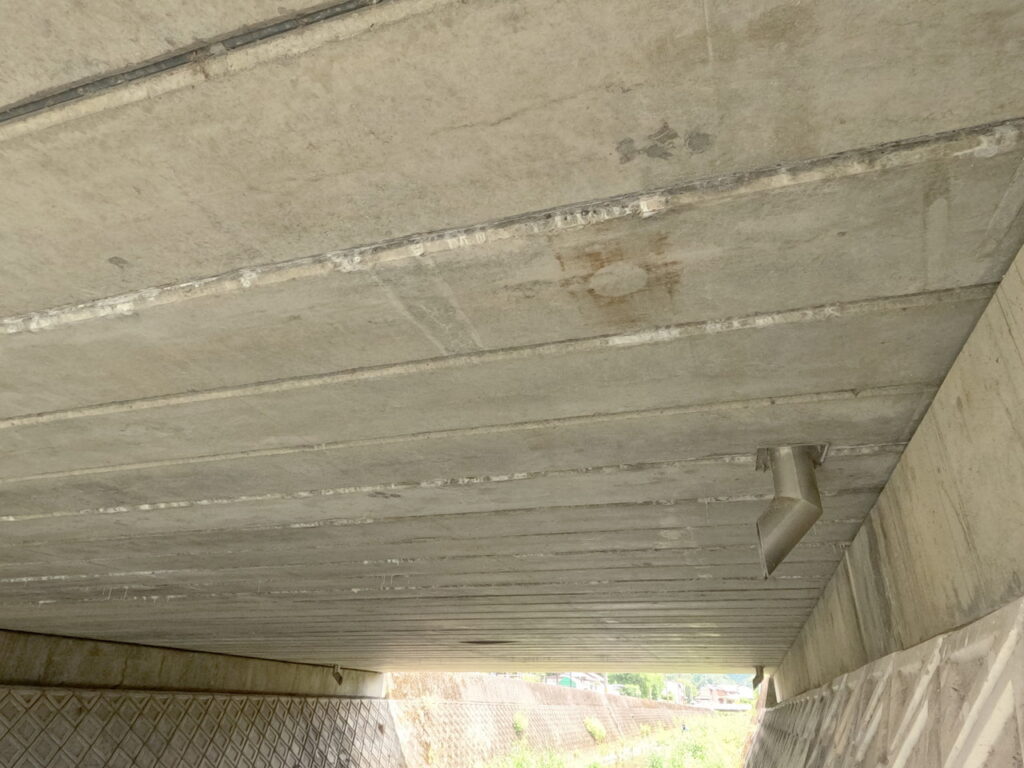

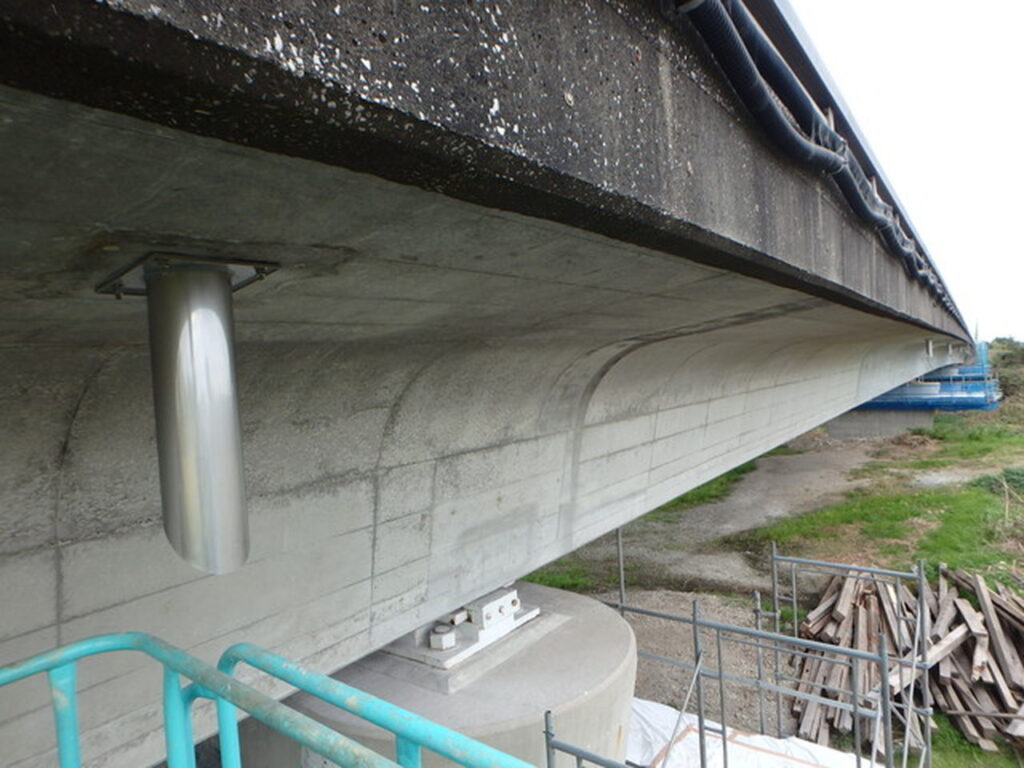

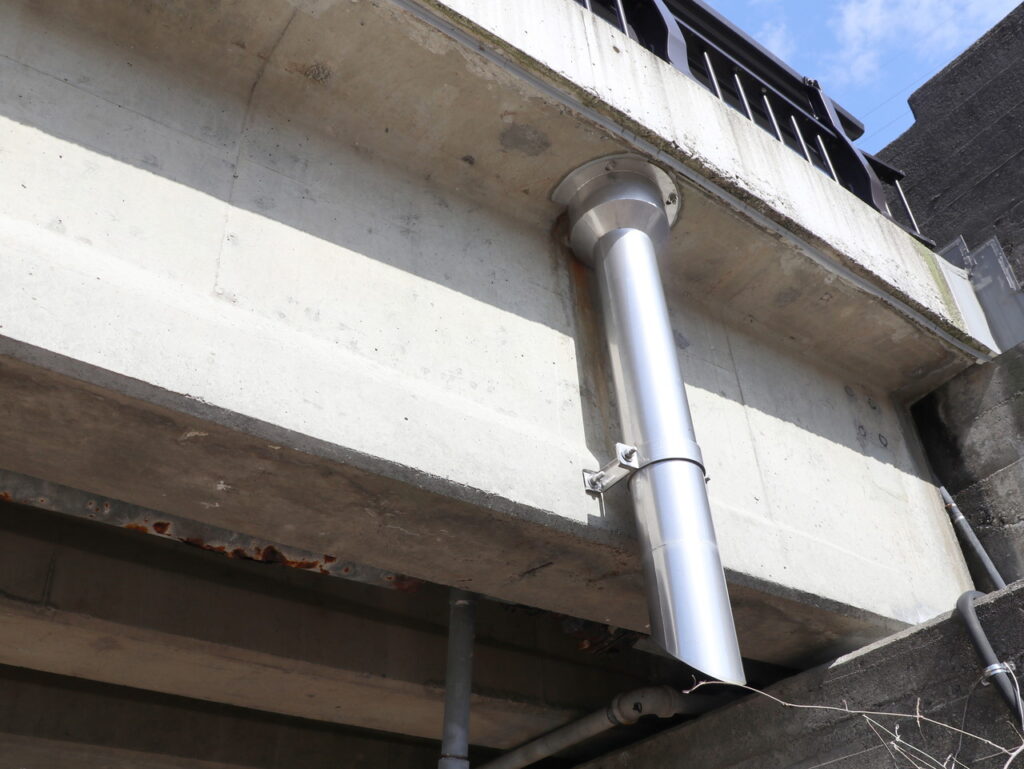

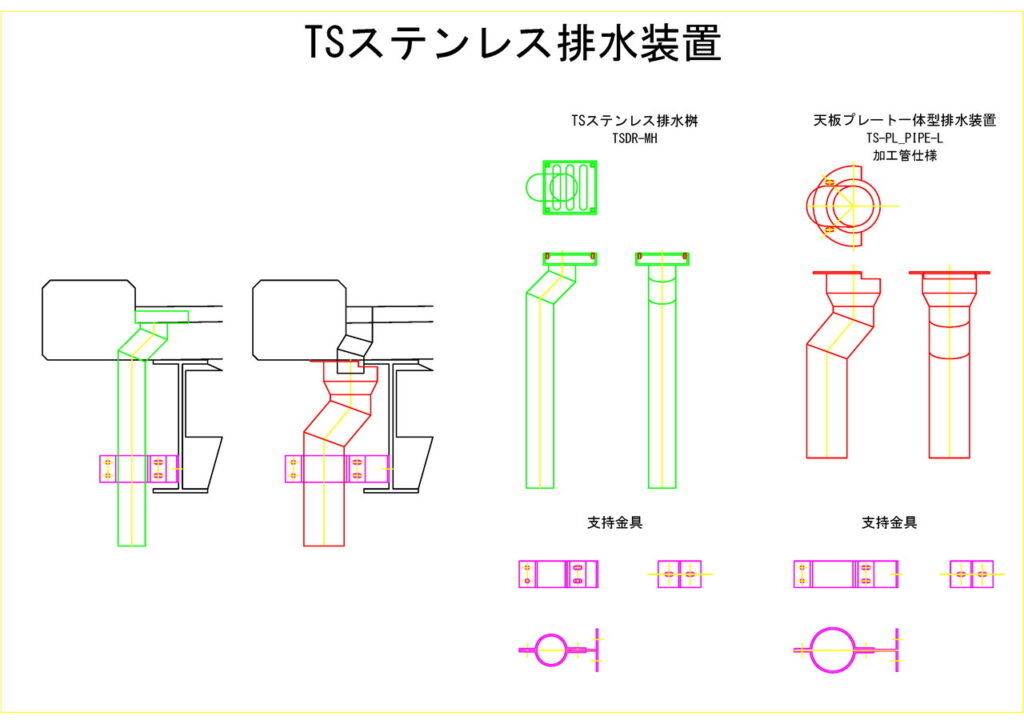

②-A1-1.設置例
②-A1-2.特徴
天板部へシールを塗布し下面を伝う水の
漏水防止（シール材付属）
ステンレス鋼（SUS304)で
耐候性に優れ長寿命
天板部を薄型（標準仕様t=2）全周曲加工
強度と軽量化を両立
排水管部を含め薄型軽量で
施工性、安全性に優れる
腐食等、痛みのある桝流末を覆う設置で
景観に配慮
張出し下面へコンクリートアンカーで取付
金具を削減可
アンカー用孔を長孔とし
鉄筋回避
曲管、角管仕様等の豊富なバリエーション
様々な現場に対応可
②-A2.天板プレート スパイラル直管仕様と
加工管仕様について

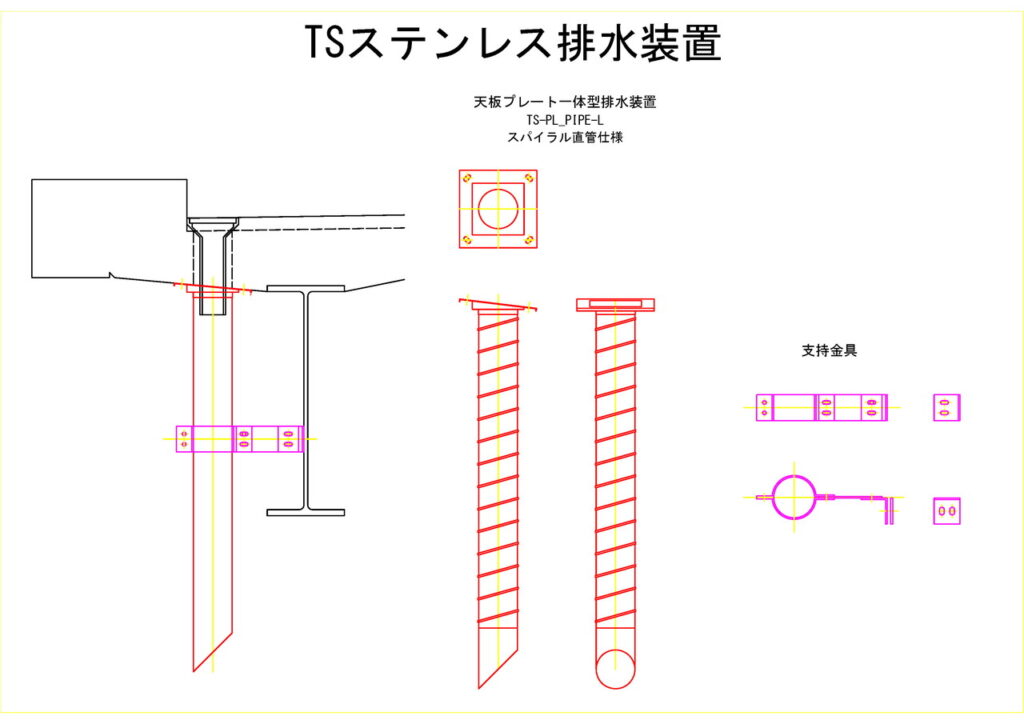

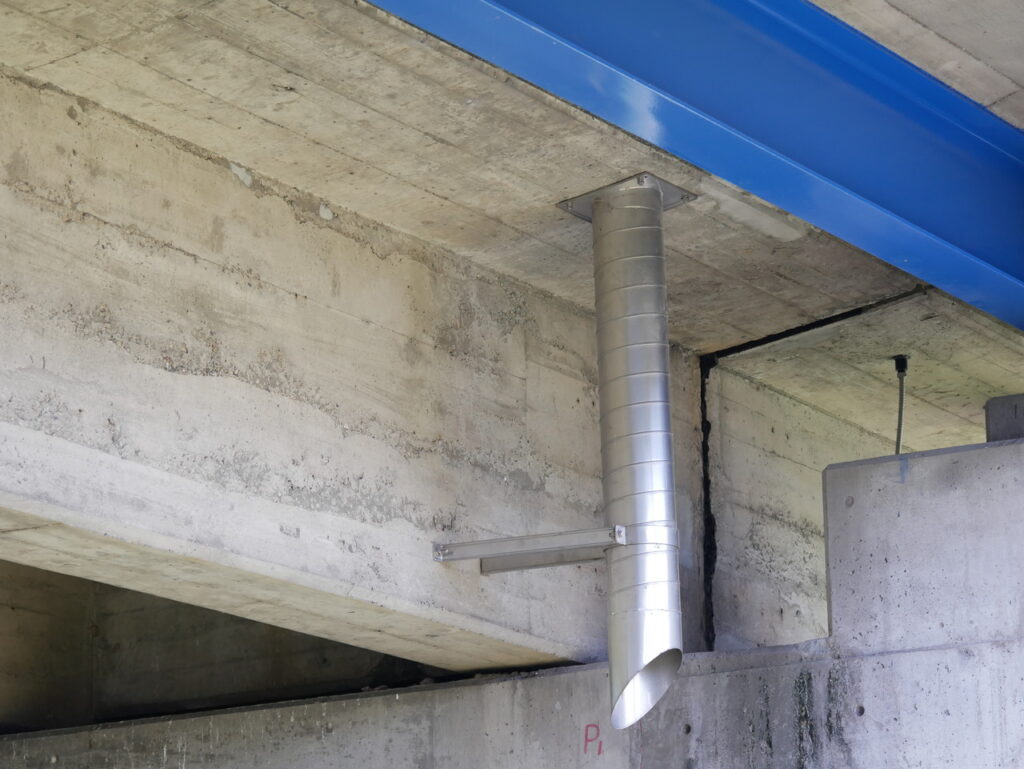

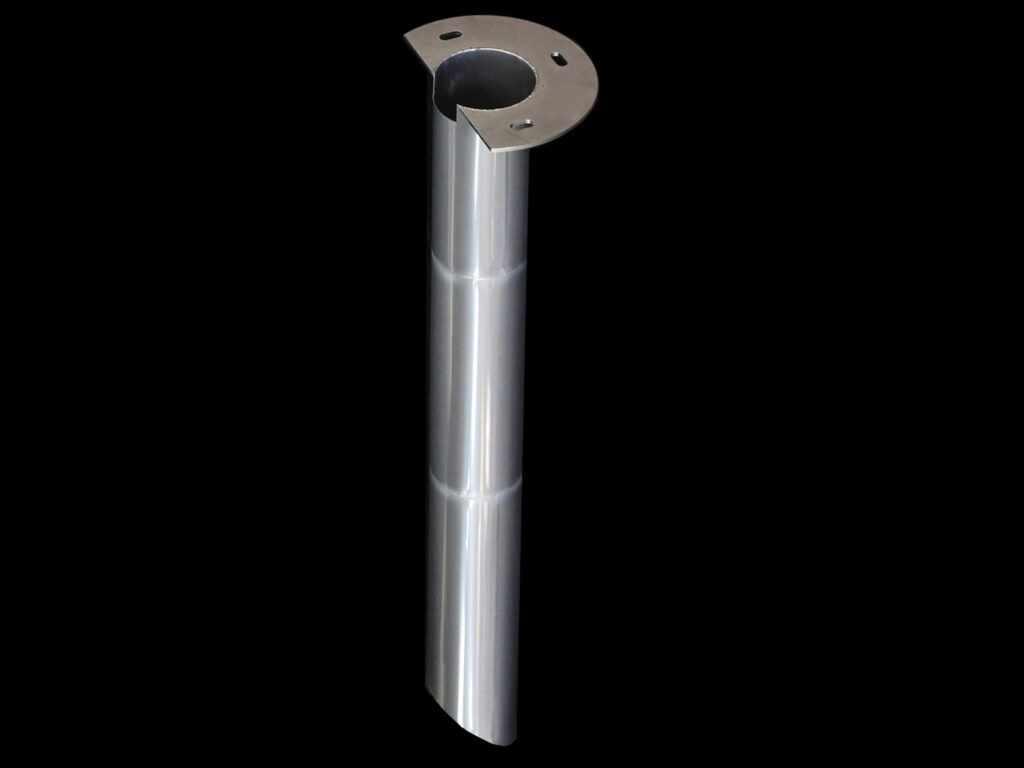

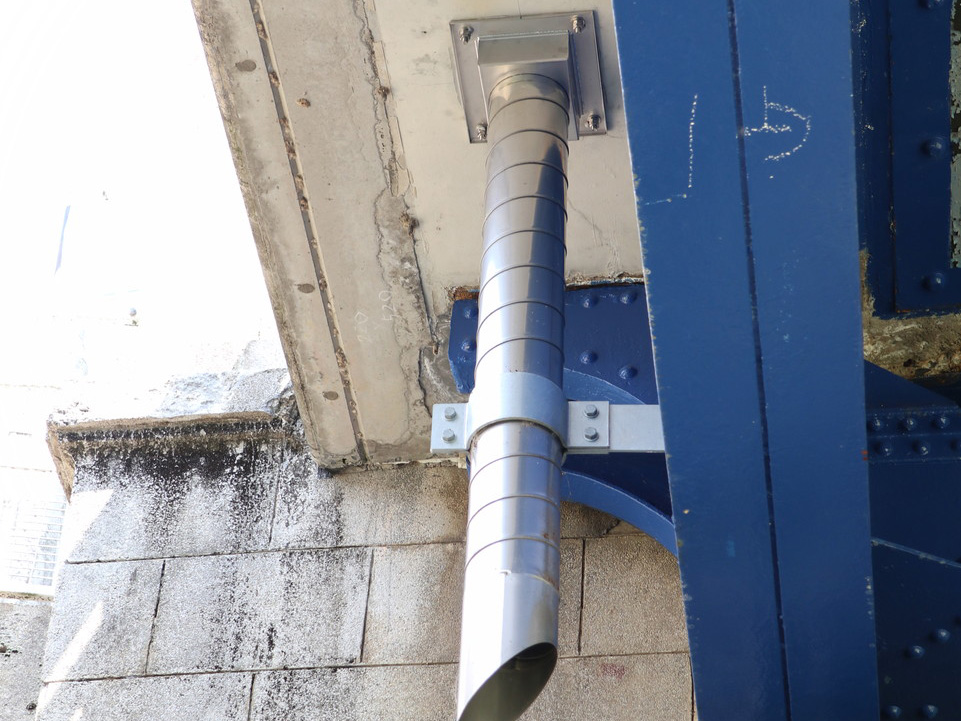

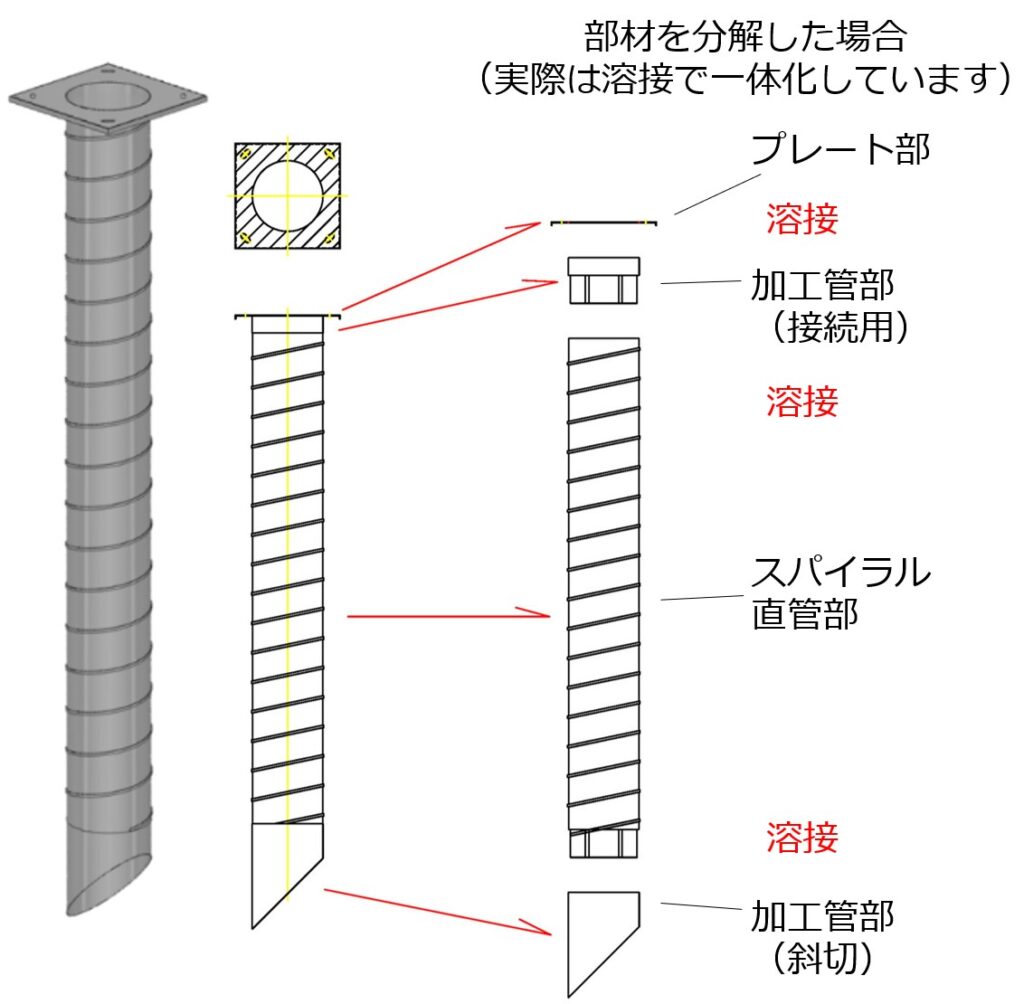

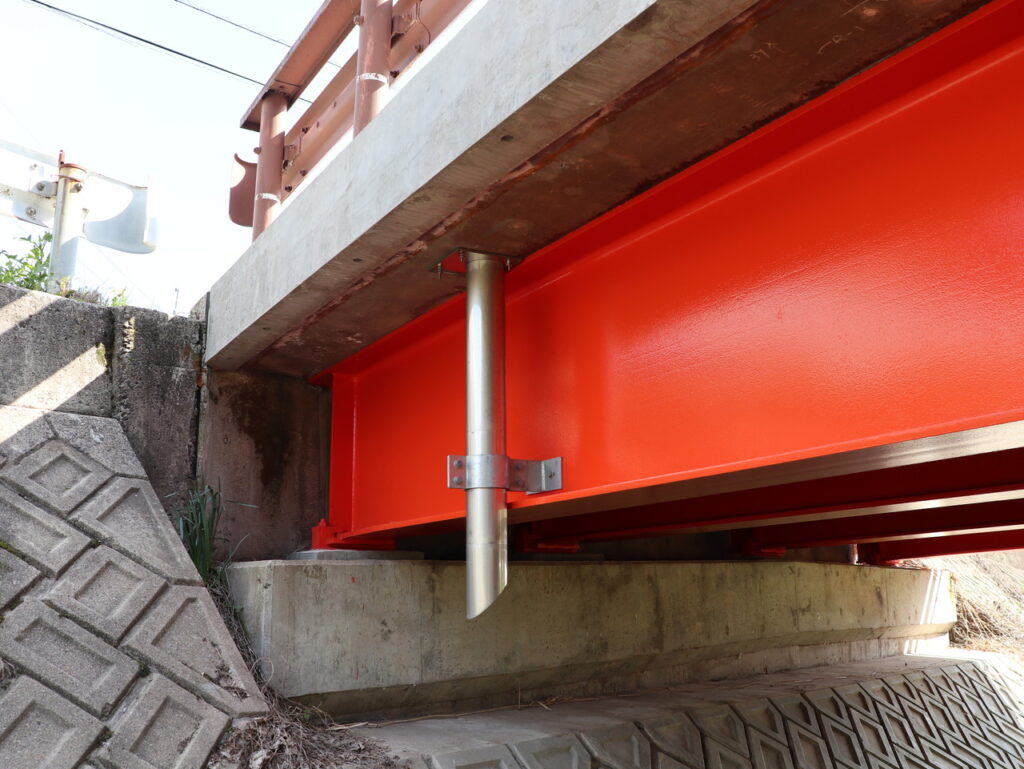

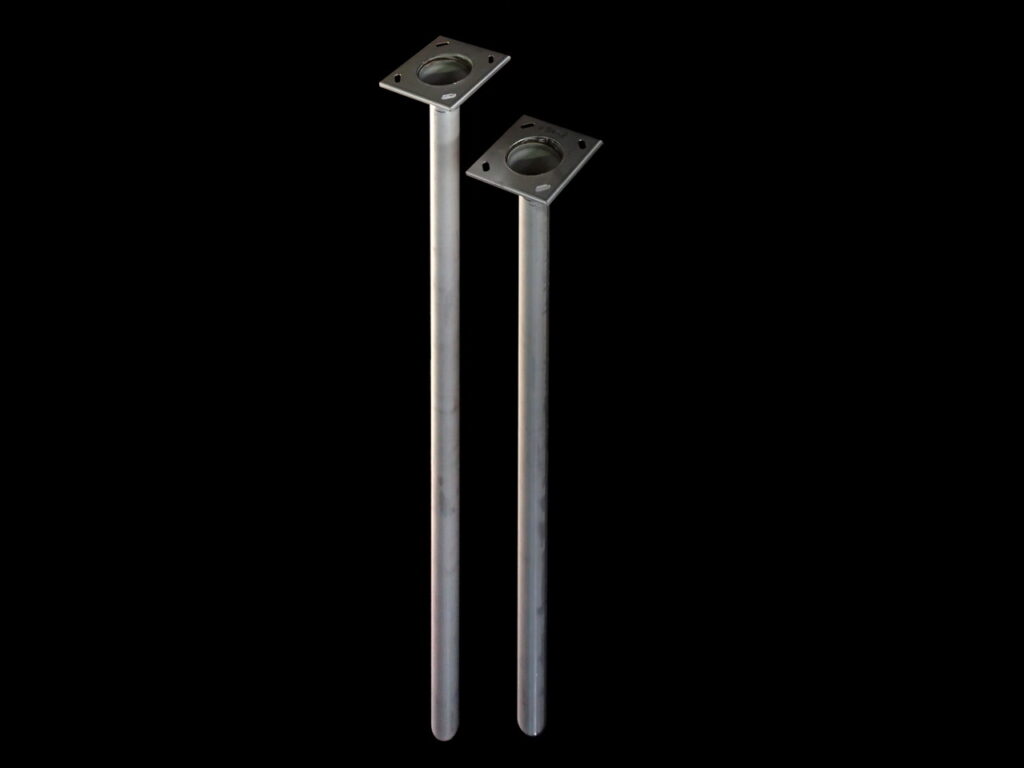

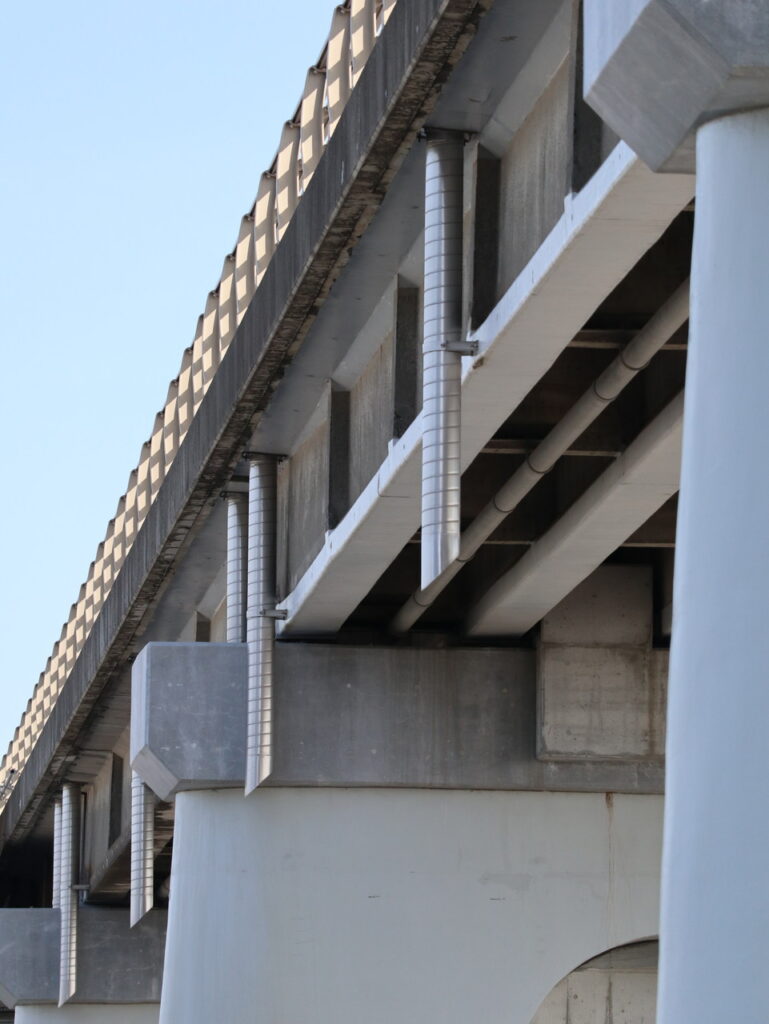

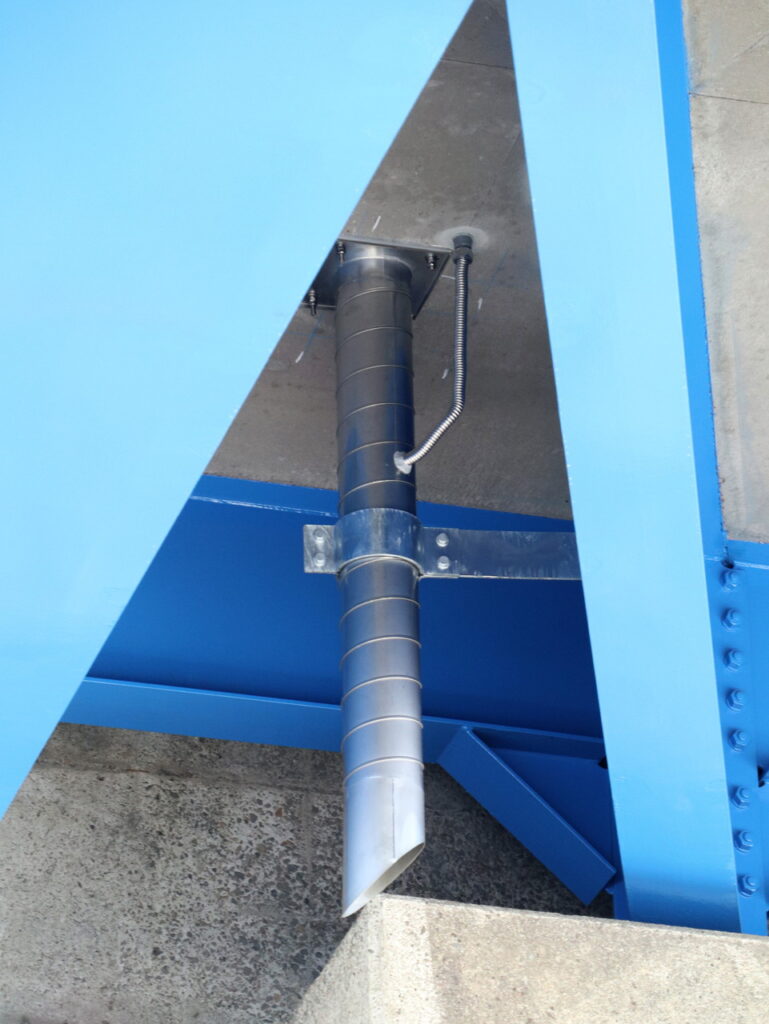

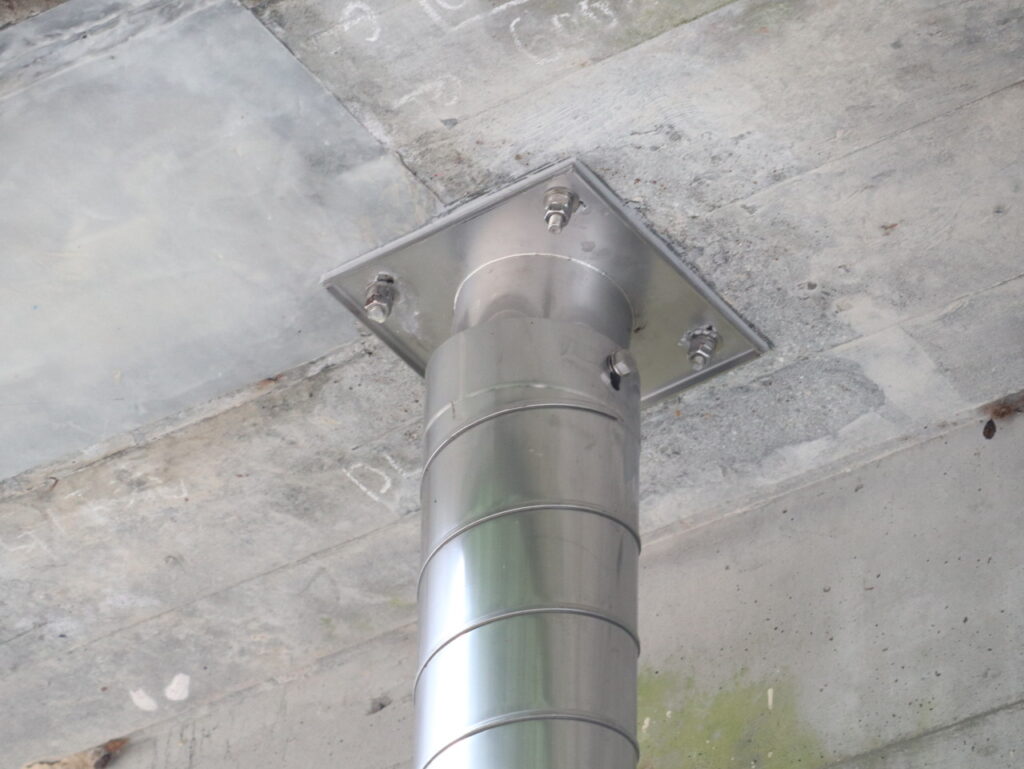

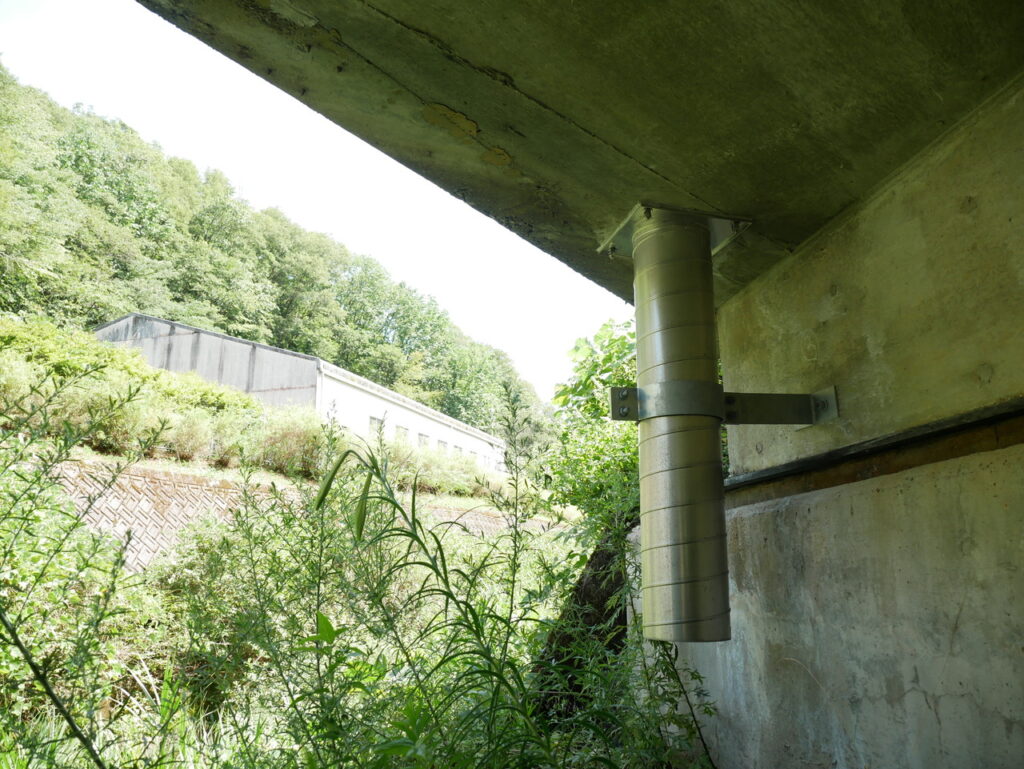

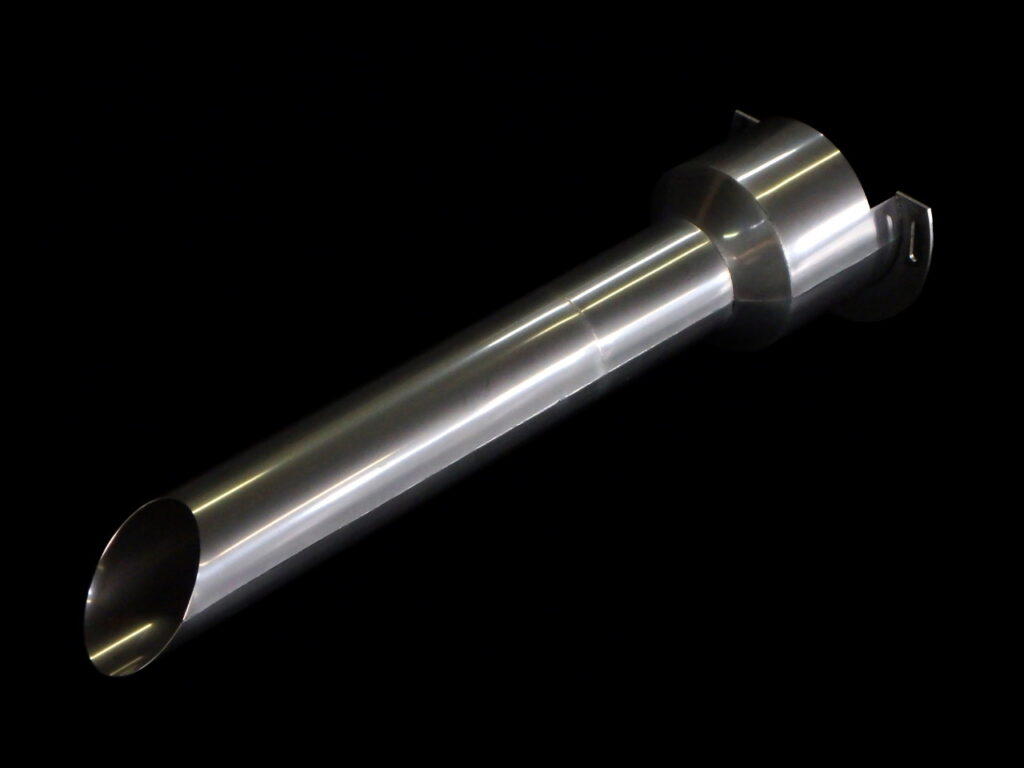

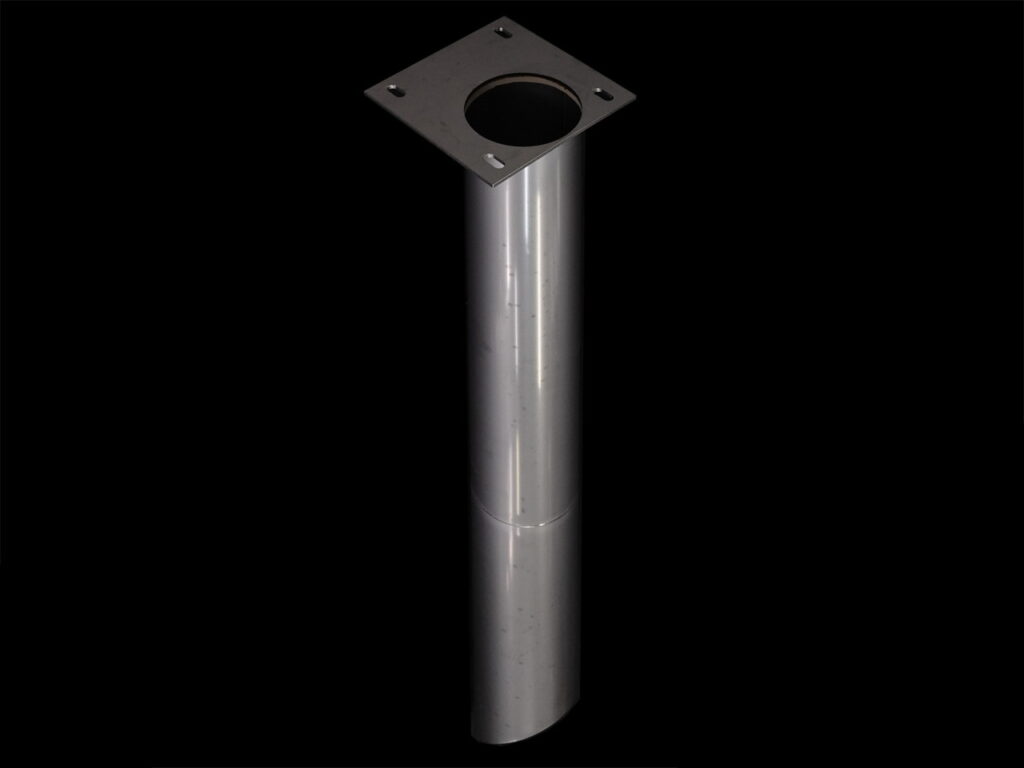

②-A2-1.スパイラル直管仕様

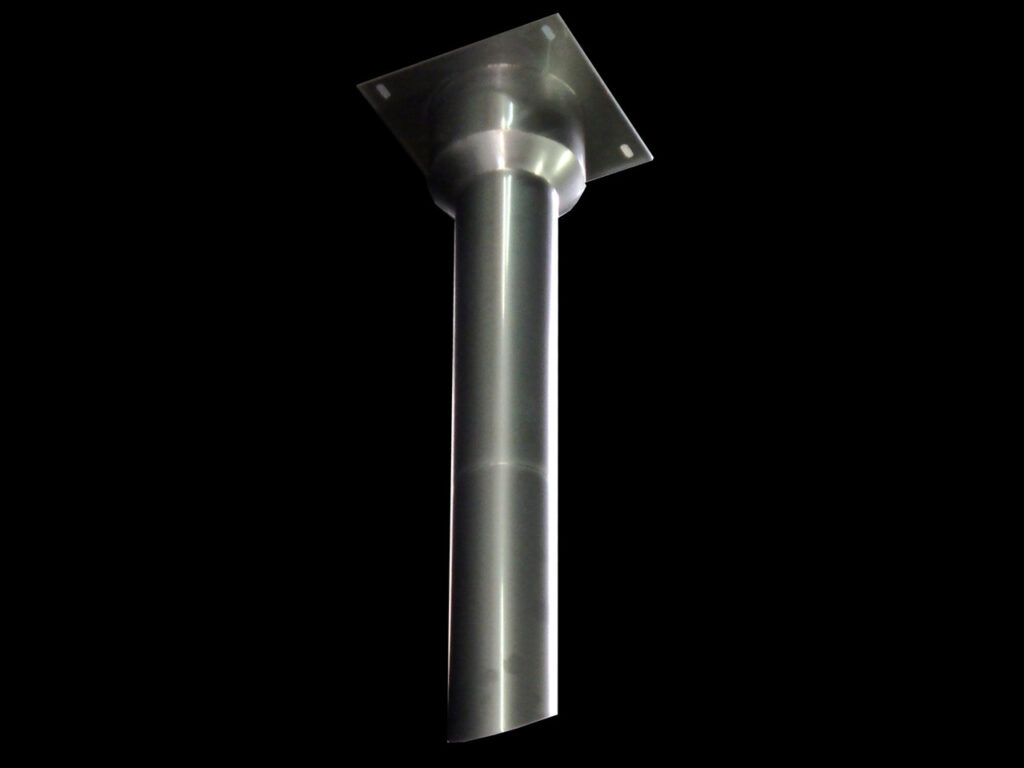

直管でかつ長尺の場合、最もコストパフォーマンスに優れています。
概ねL=1200～1500mm以上の場合、加工管仕様よりも低コストとなります。
※条件により異なる場合があります。詳しくはお問い合わせください。
スパイラル仕様の管径は
φ102 / φ127 / φ152 / φ202 / φ252となります。
※直管のみとなります。

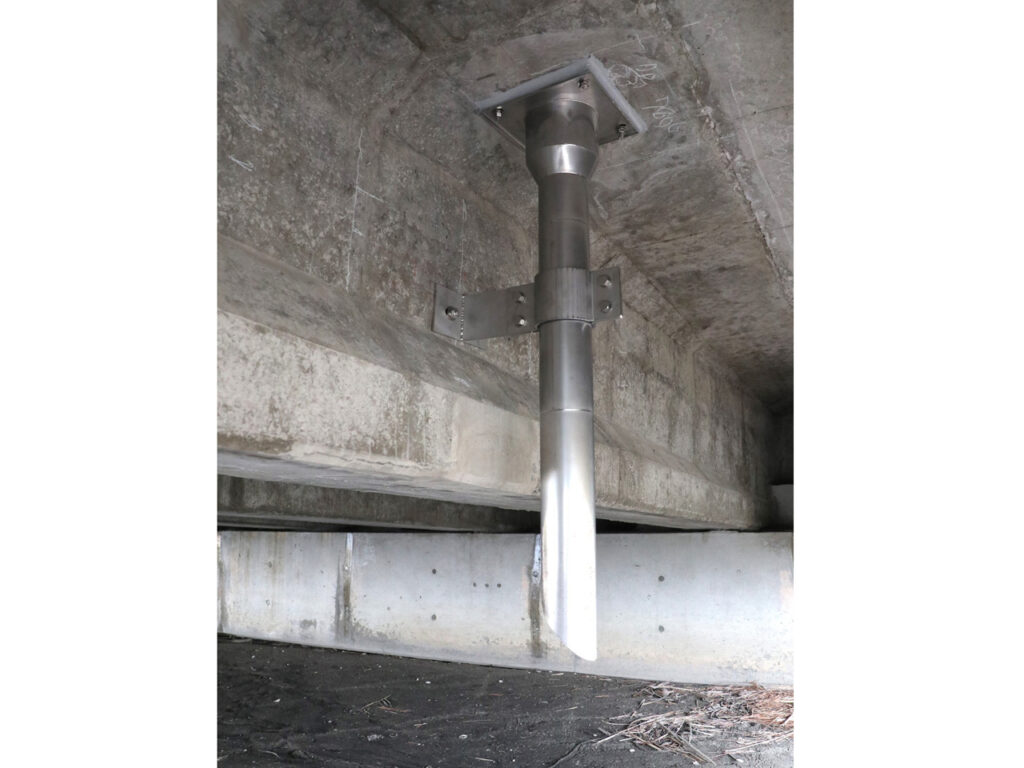

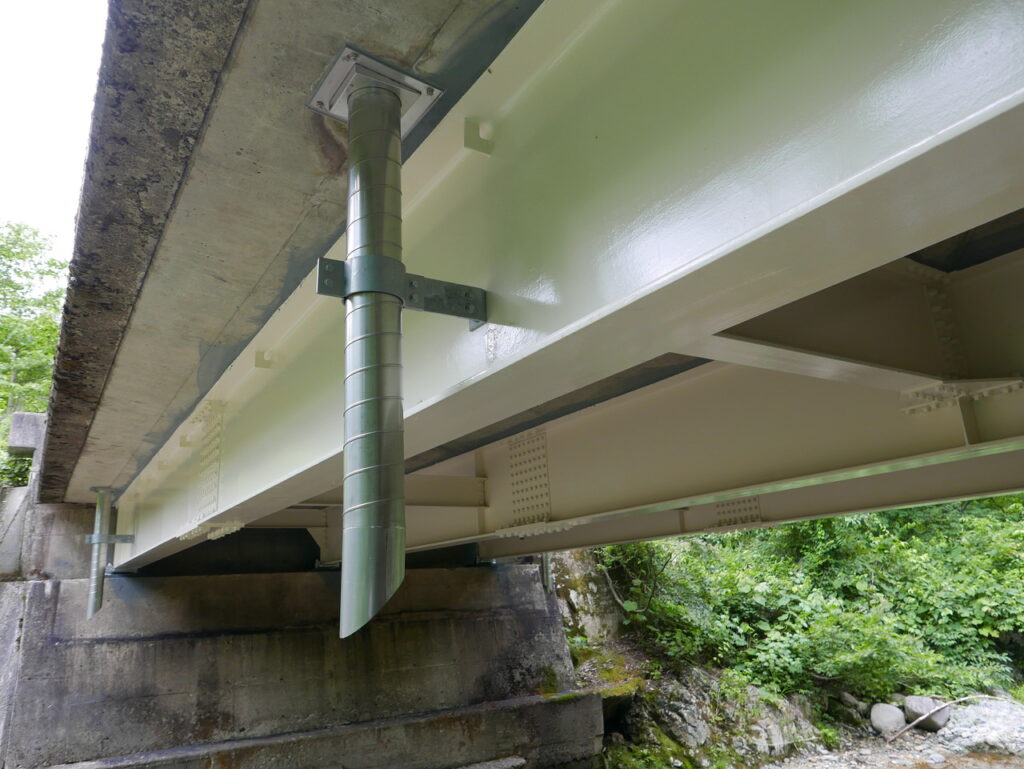

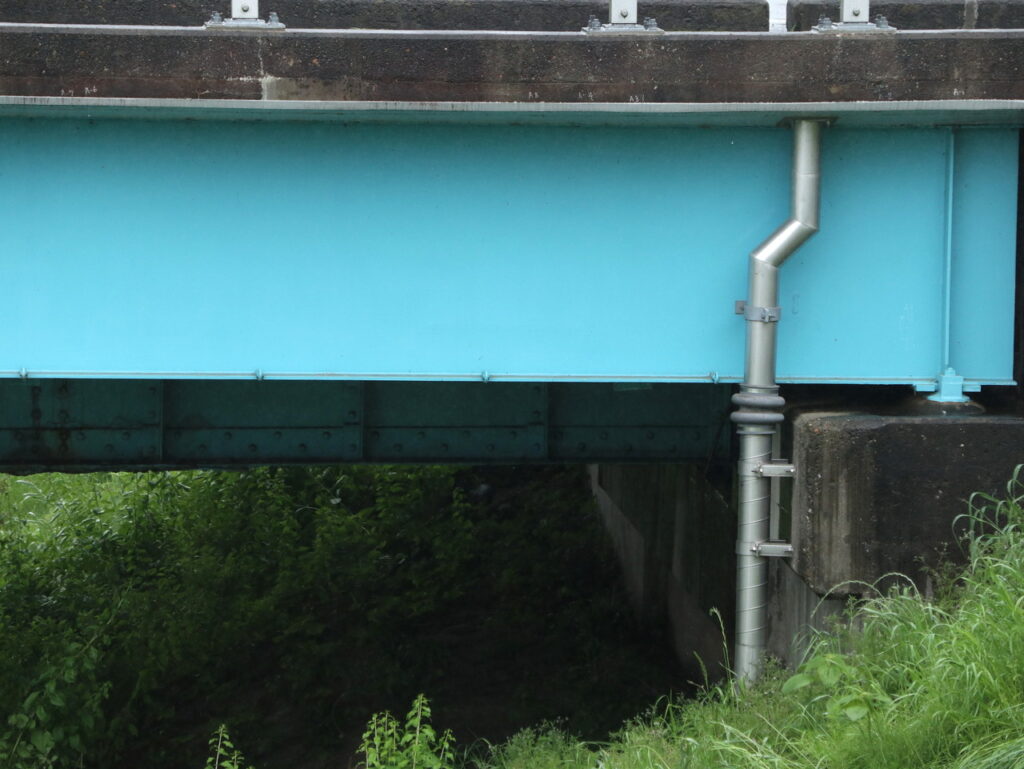

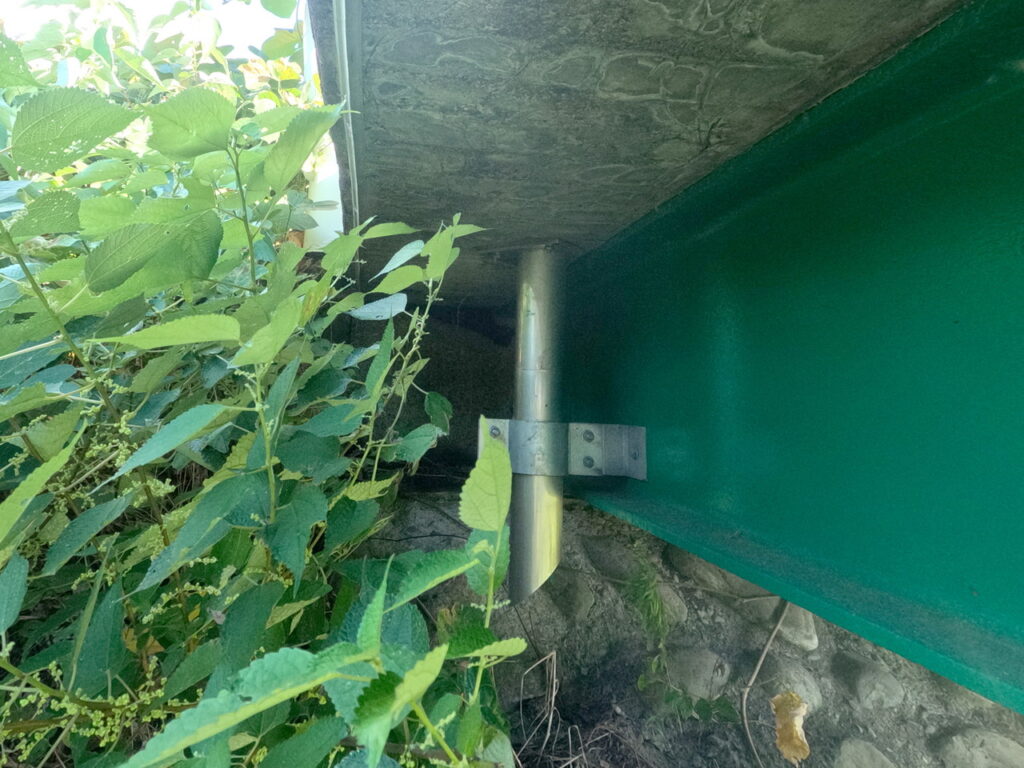

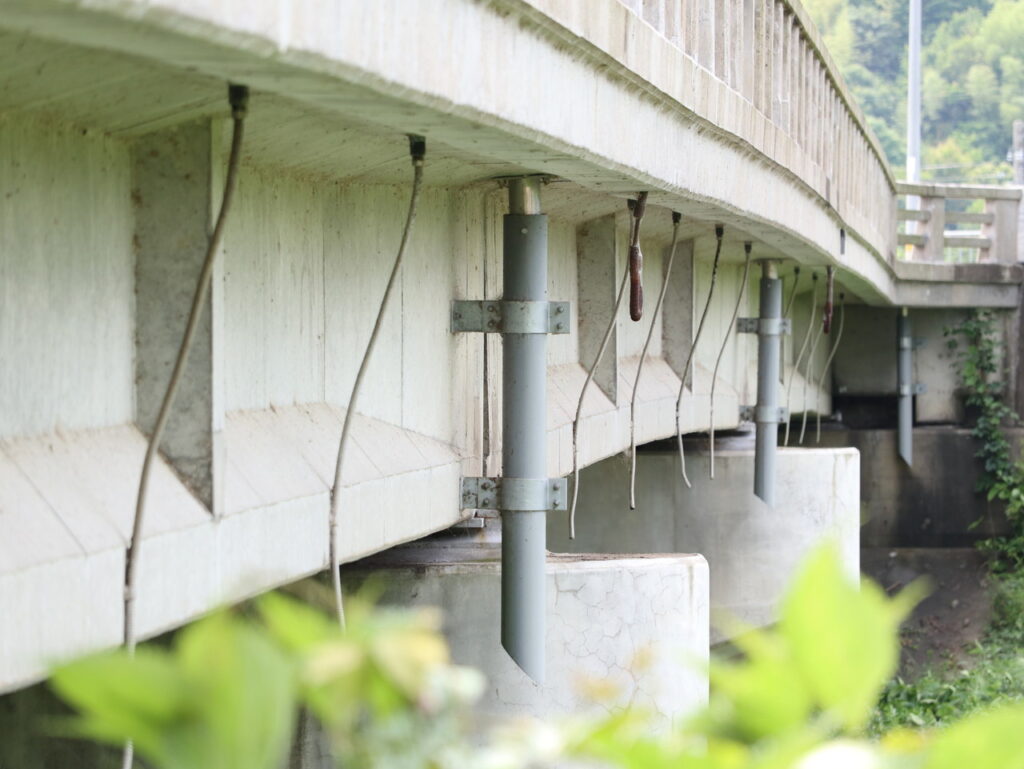

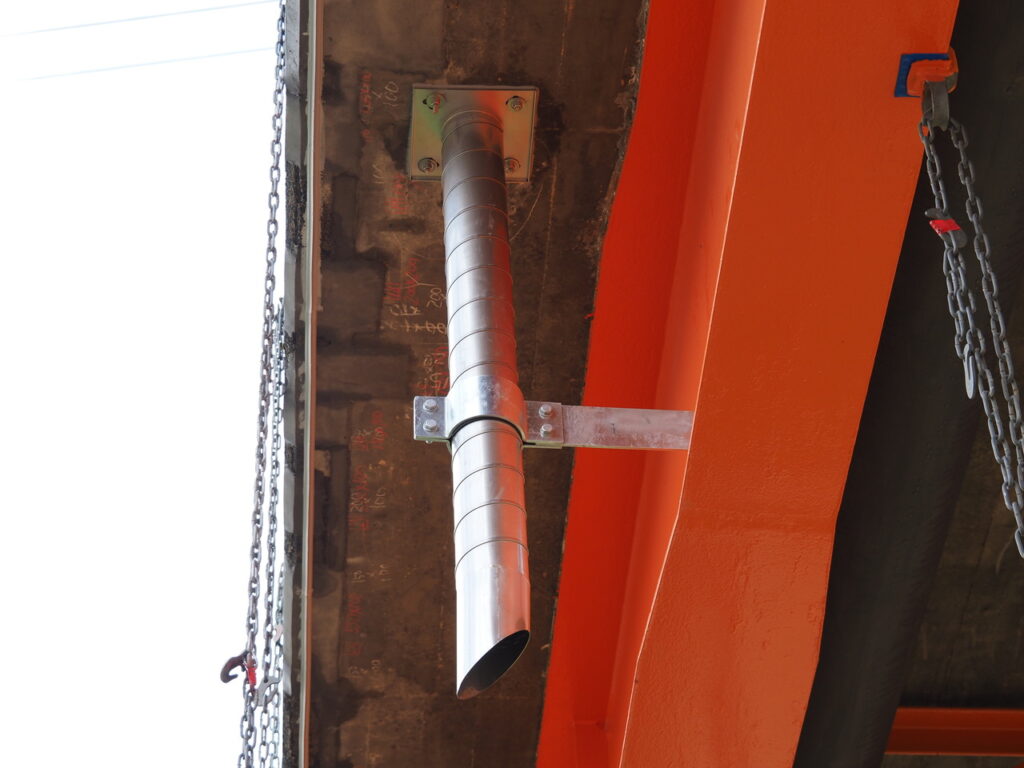

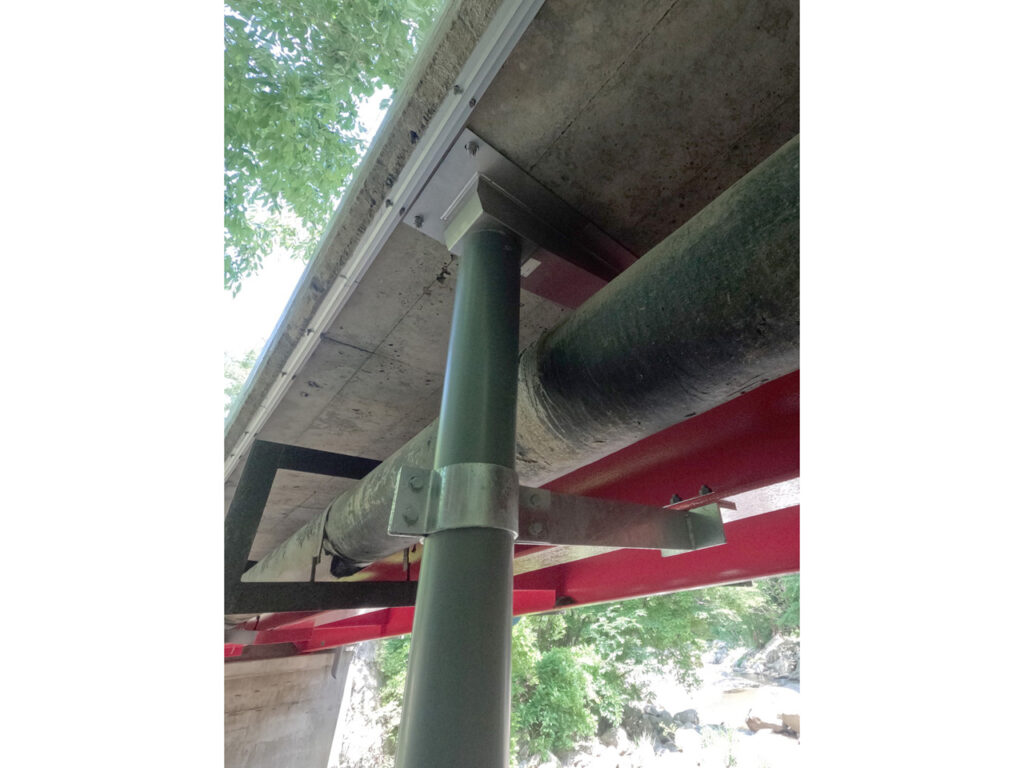

上記例の現場写真 岐阜県 可児市
フリーキーワード：鳥屋場橋

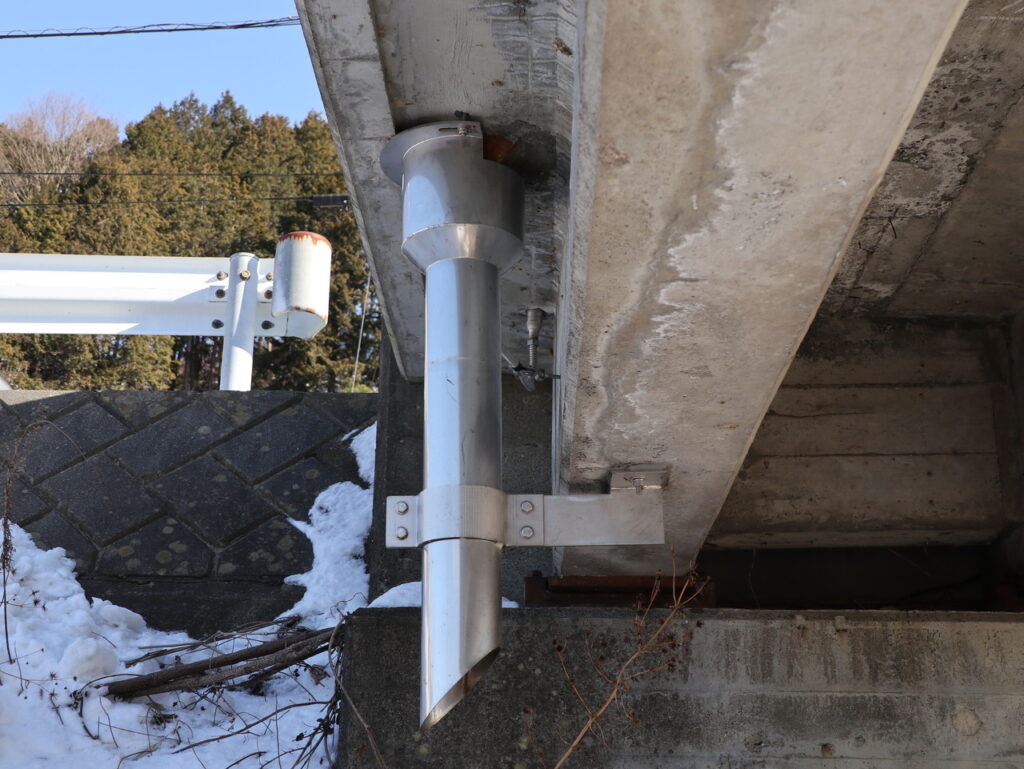

上記例の現場写真 山形県 置賜総合支庁建設部
フリーキーワード：長根川橋
上記例の現場写真 愛知県 豊田加茂建設事務所
フリーキーワード：瑞豊橋

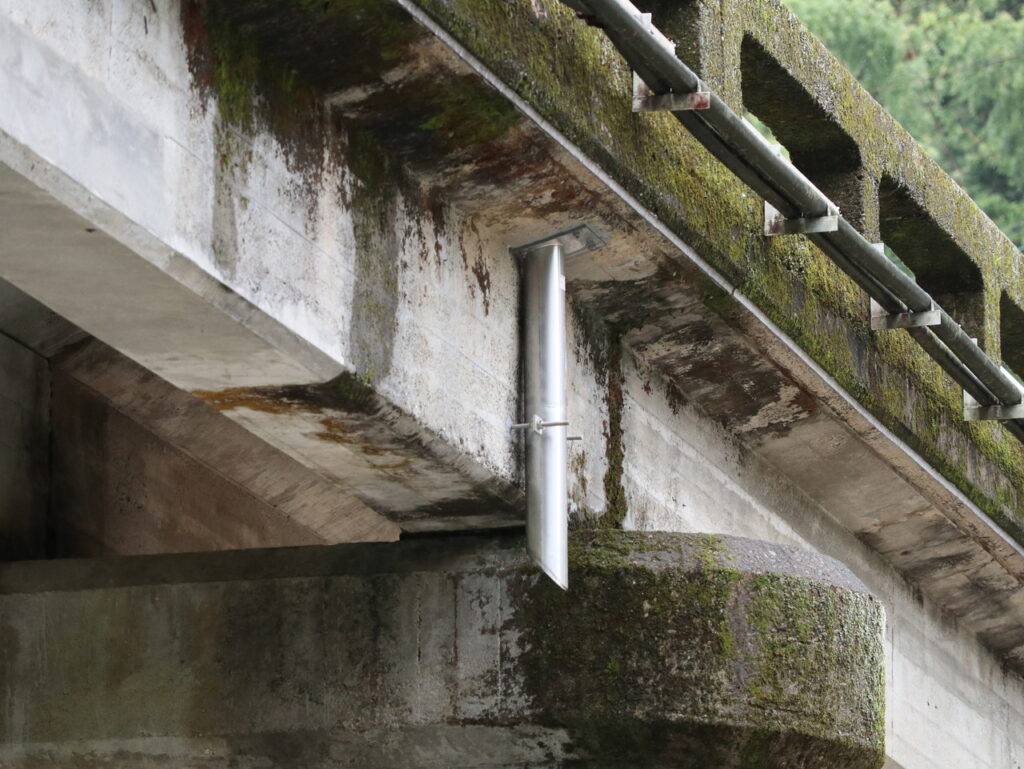

上記例の現場写真 大阪府 茨木市
フリーキーワード：太田橋
上記例の現場写真 岐阜県 下呂市
フリーキーワード：益田橋
上記例の現場写真 静岡県静岡県 島田土木事務所
フリーキーワード：谷口橋
上記例の現場写真 長野県 松本市
フリーキーワード：清水橋

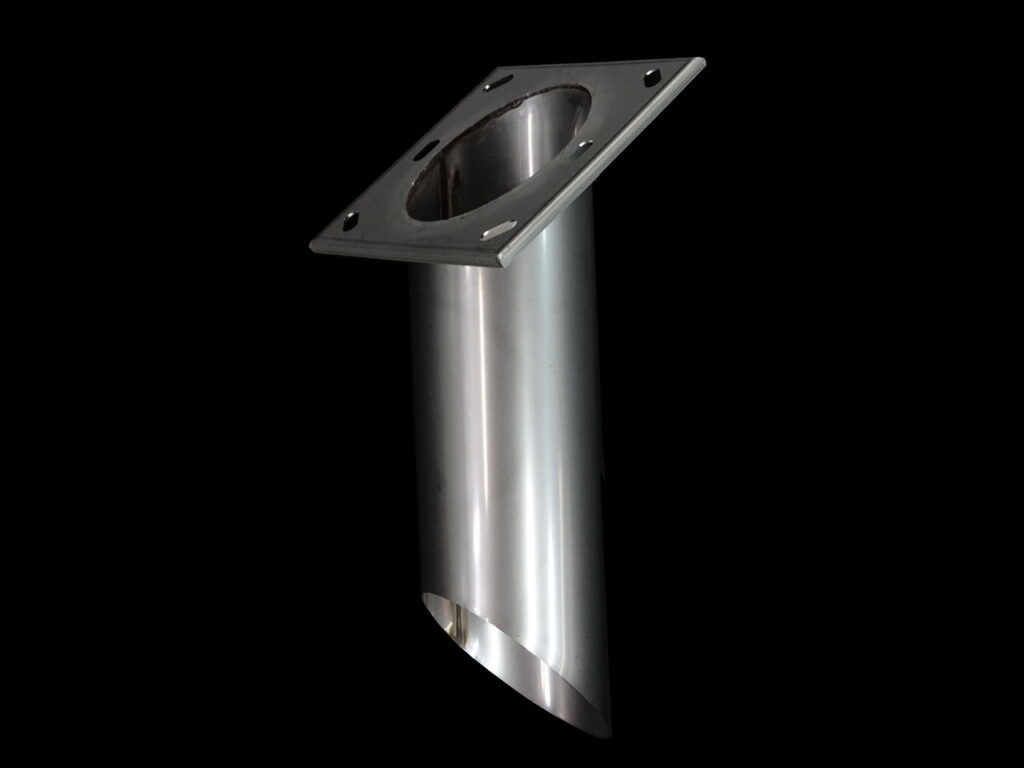

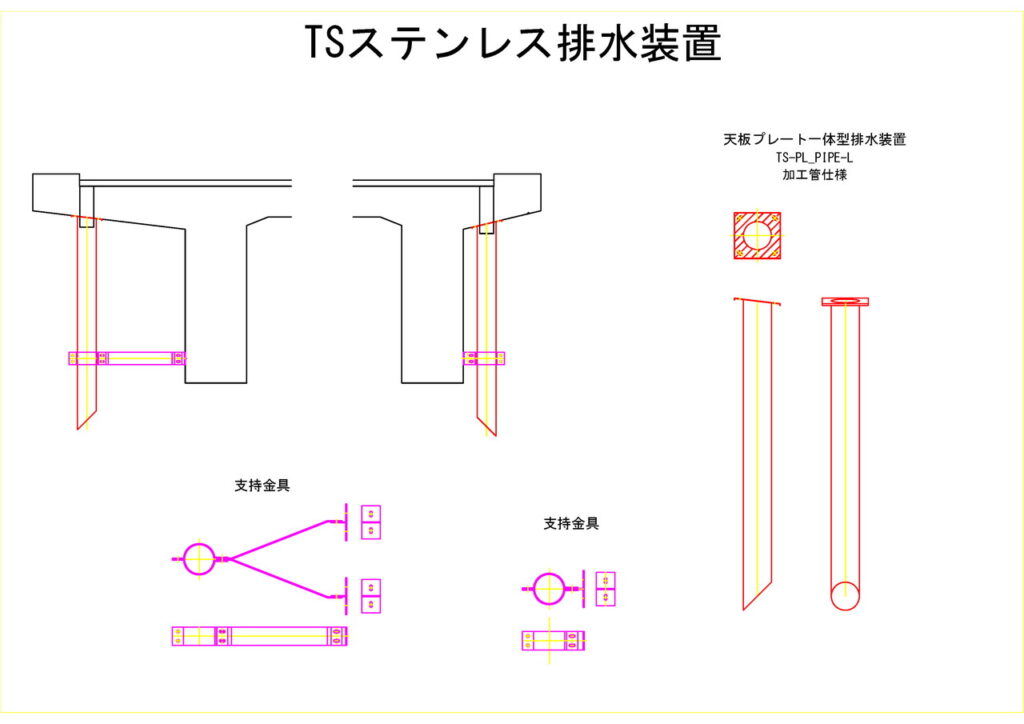

②-A2-2.加工管仕様
シンプルなものから複雑なものまで、あらゆる形状でご提案・製作が可能です。
お困りの現場の場合でも多数の過去事例からご提案や、ご一緒に新たな解決策を考えます。
ご希望の形状等あれば、先ずはお申しつけください。

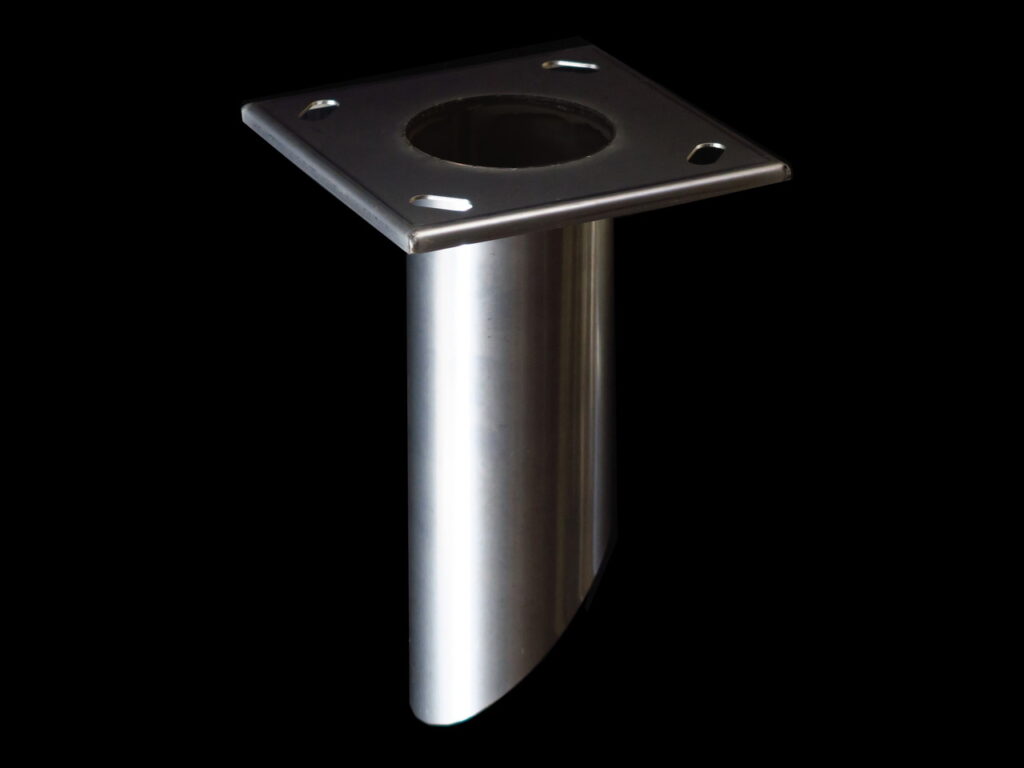

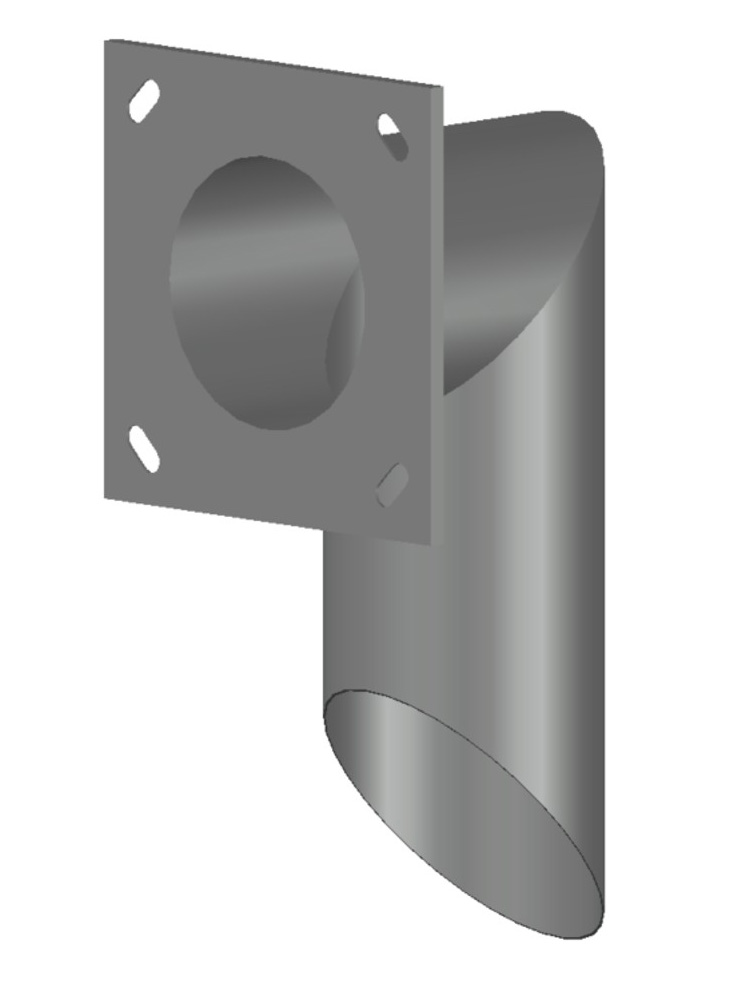

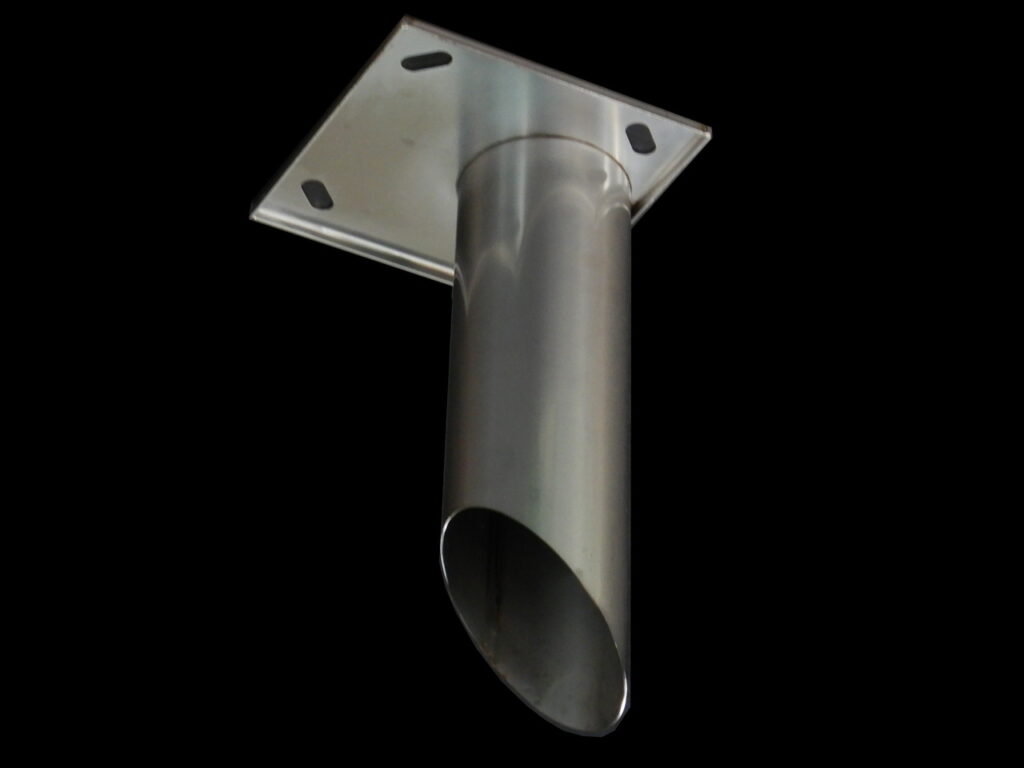

シンプル・短い
シンプルな直管の場合、
長ければ上記のスパイラル直管が低コストです。
直管で概ねL=1000-1500mm未満の場合は加工管仕様が低コストです。

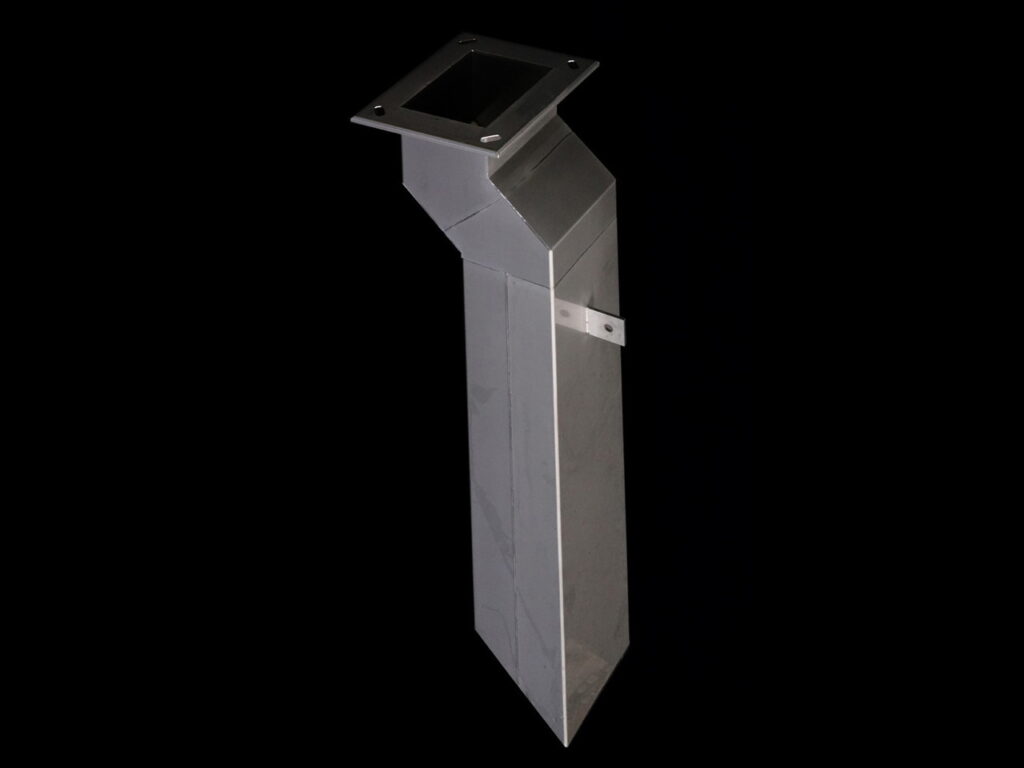

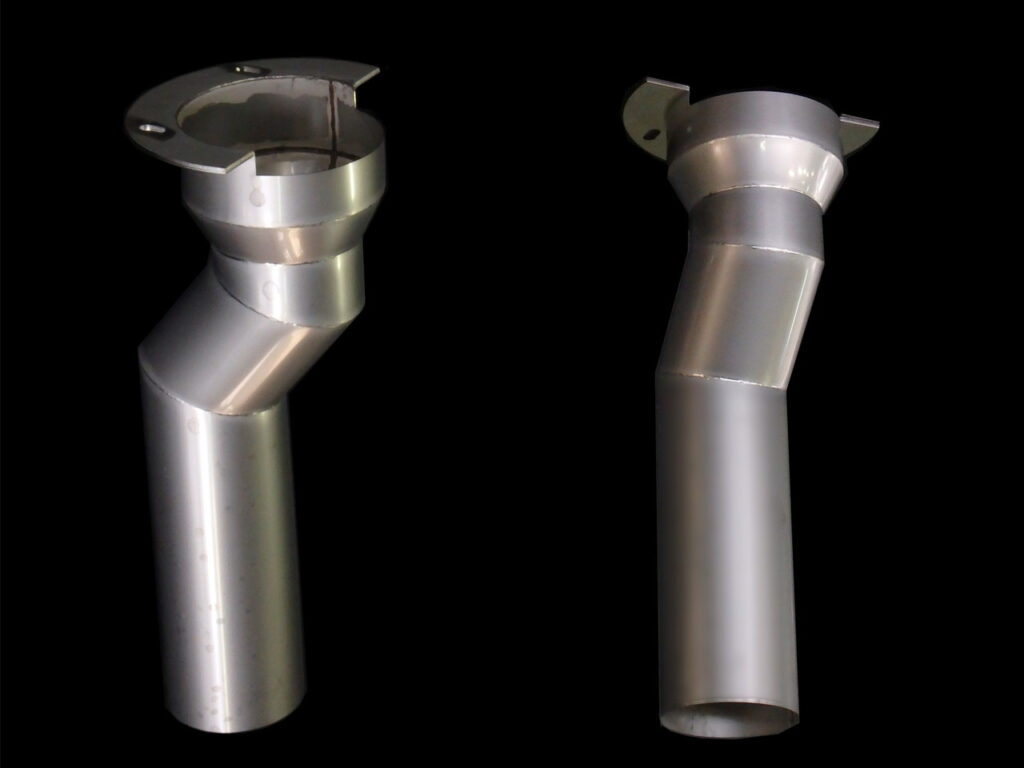

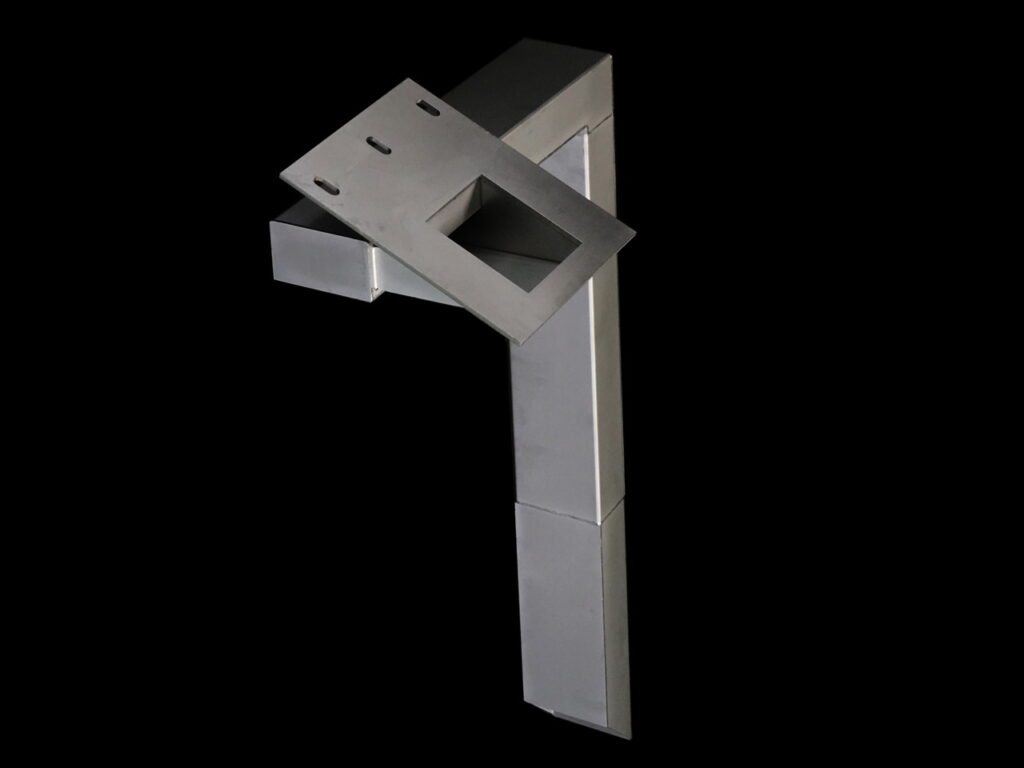

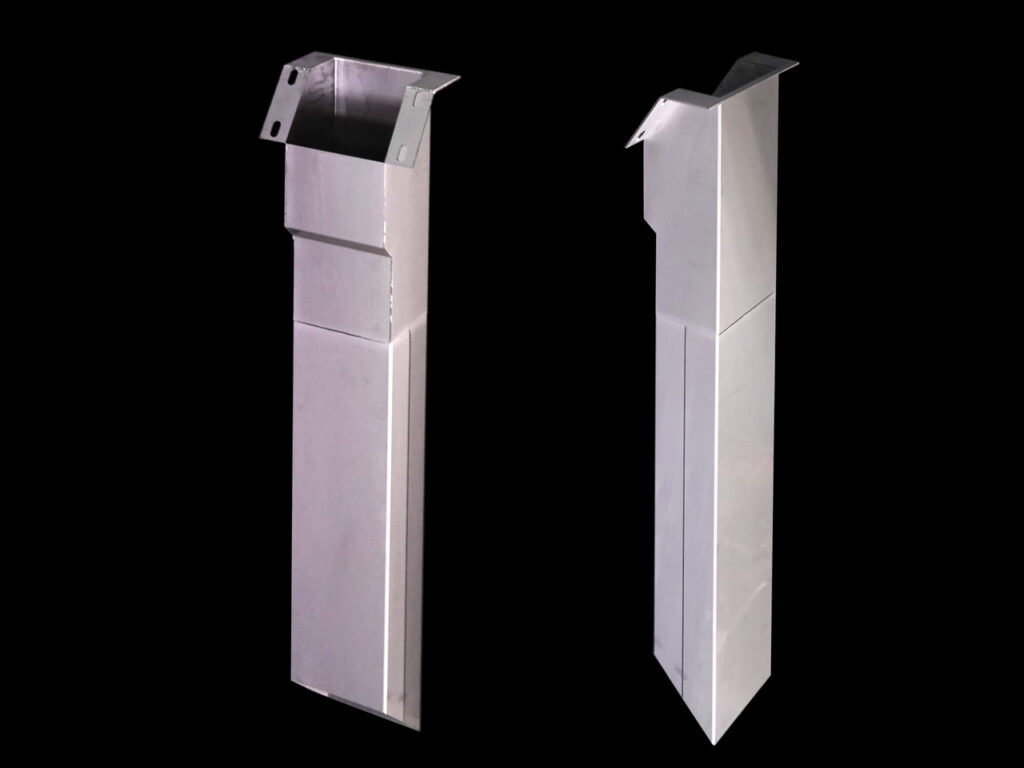

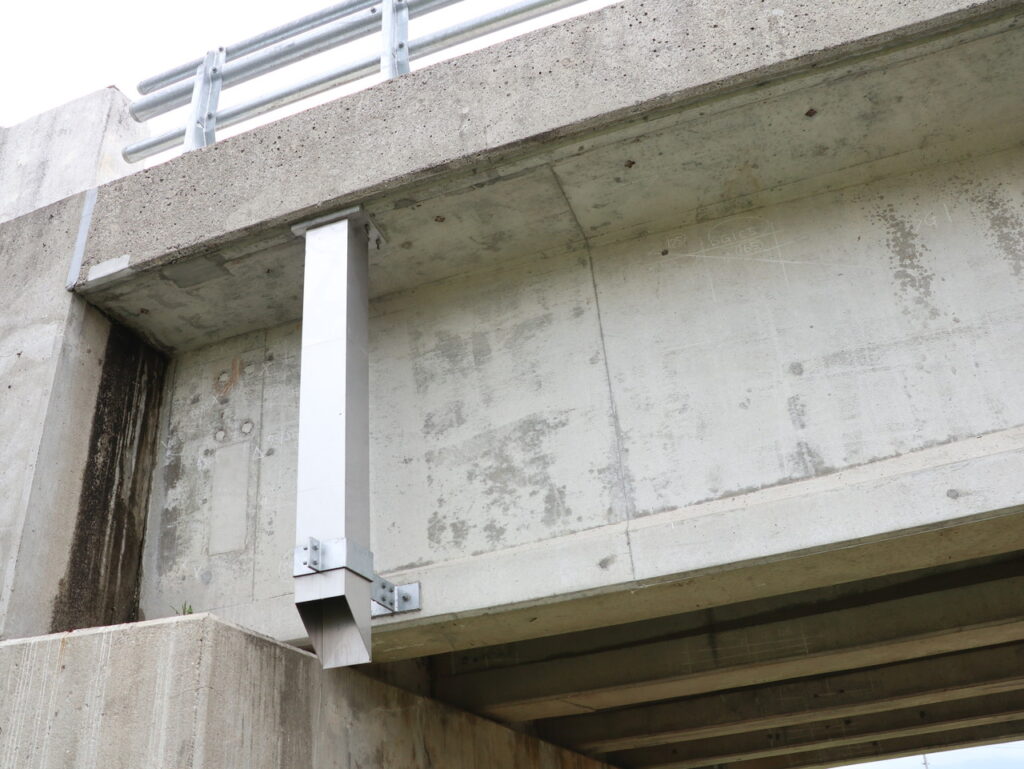

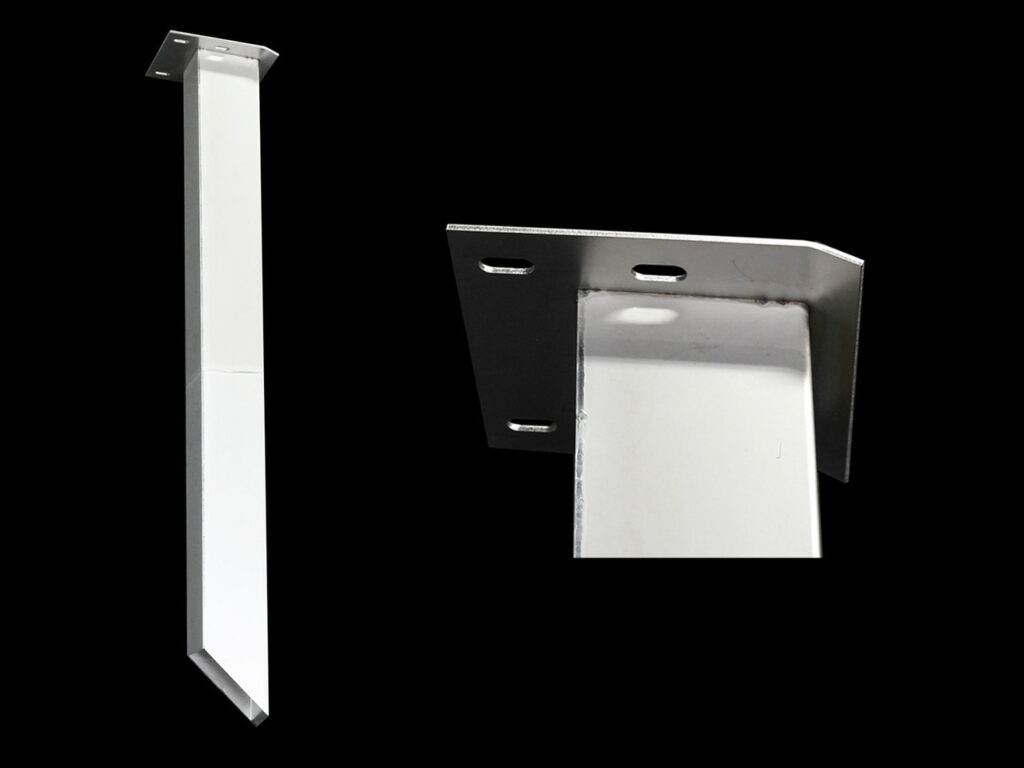

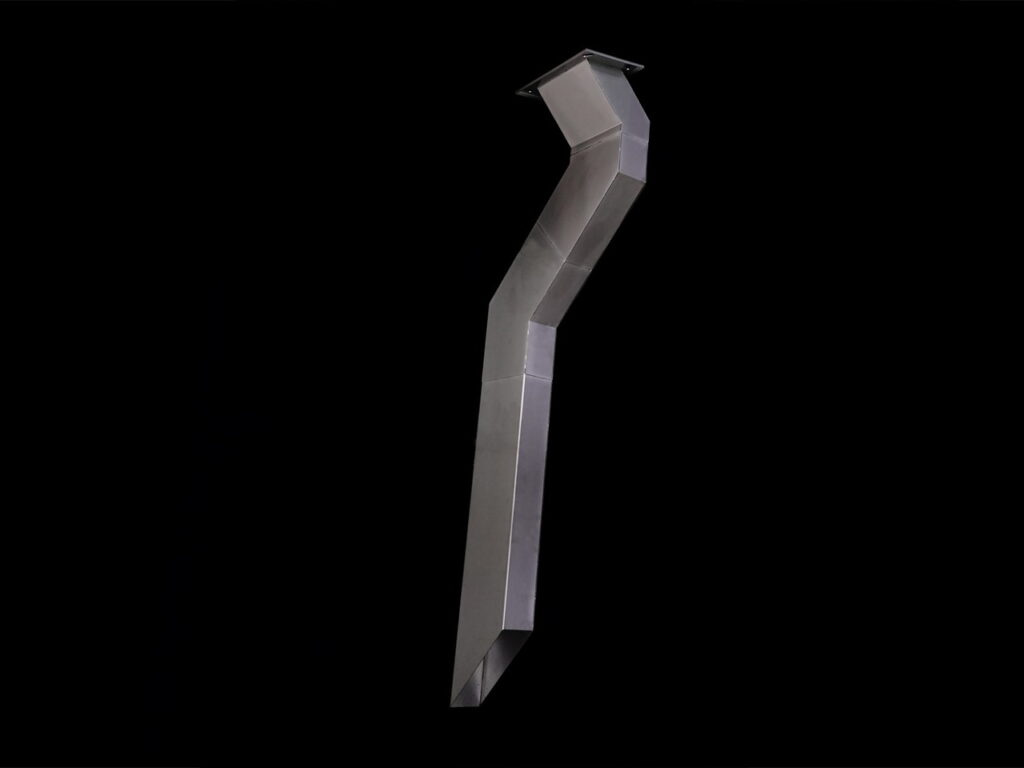

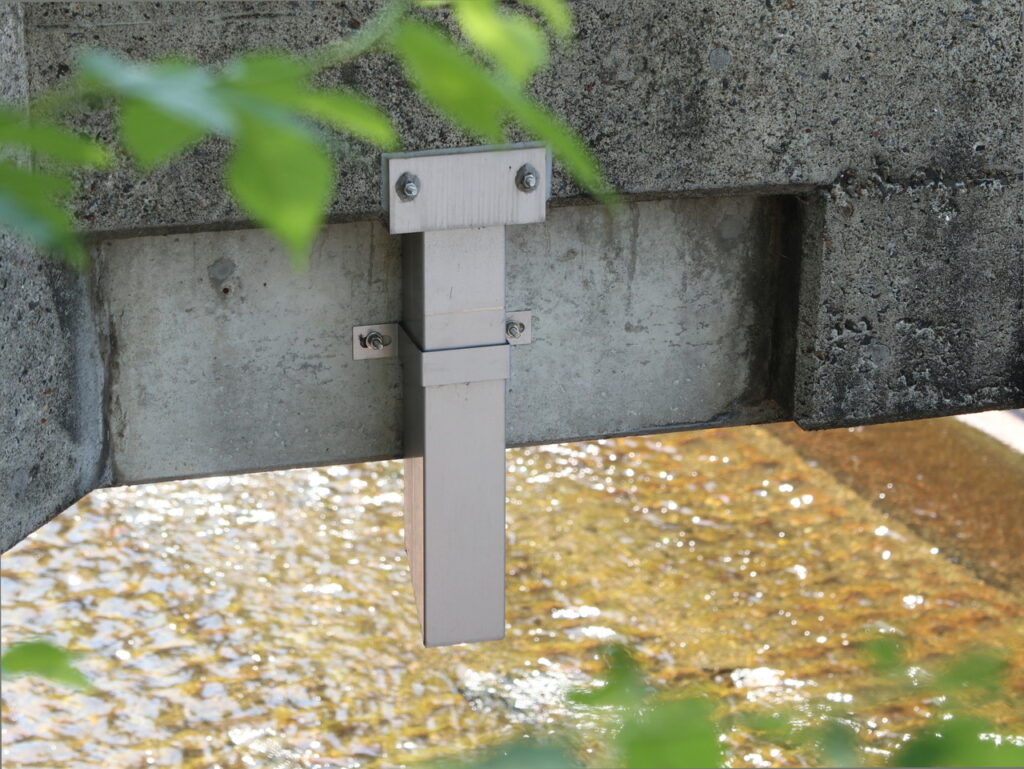

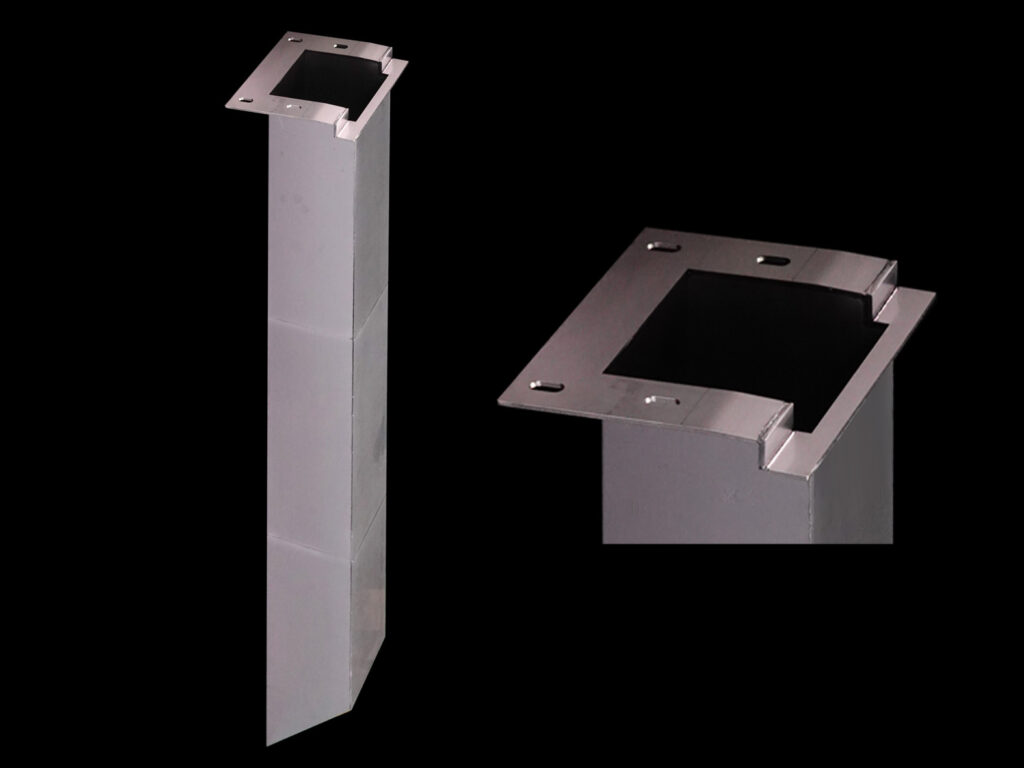

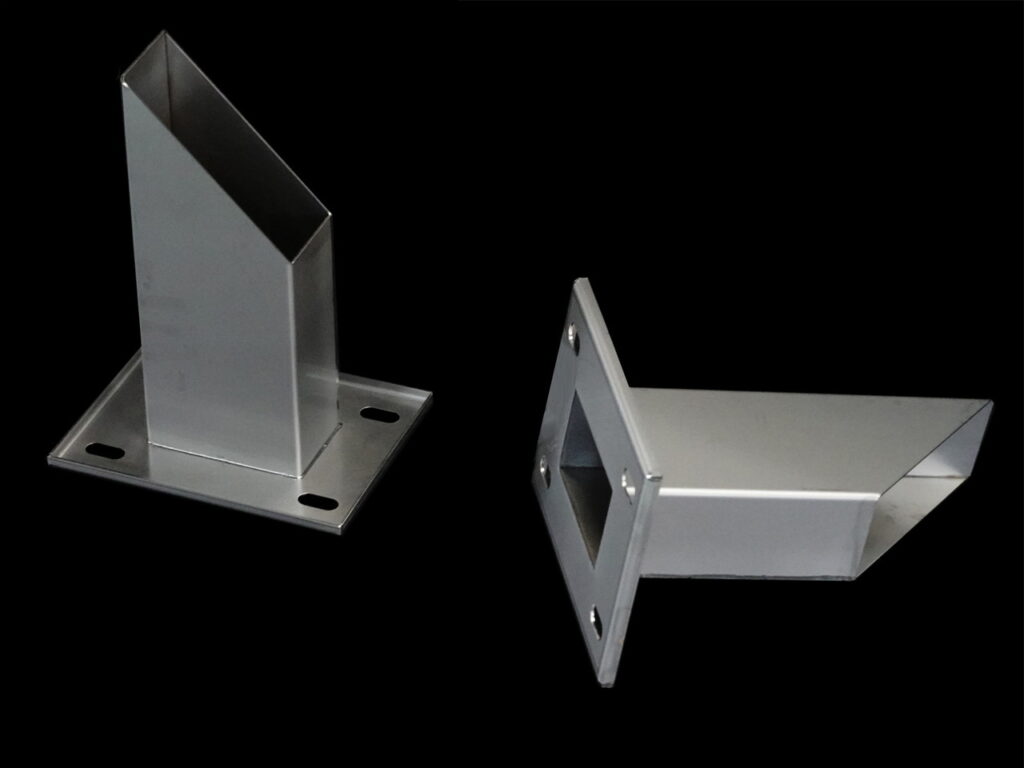

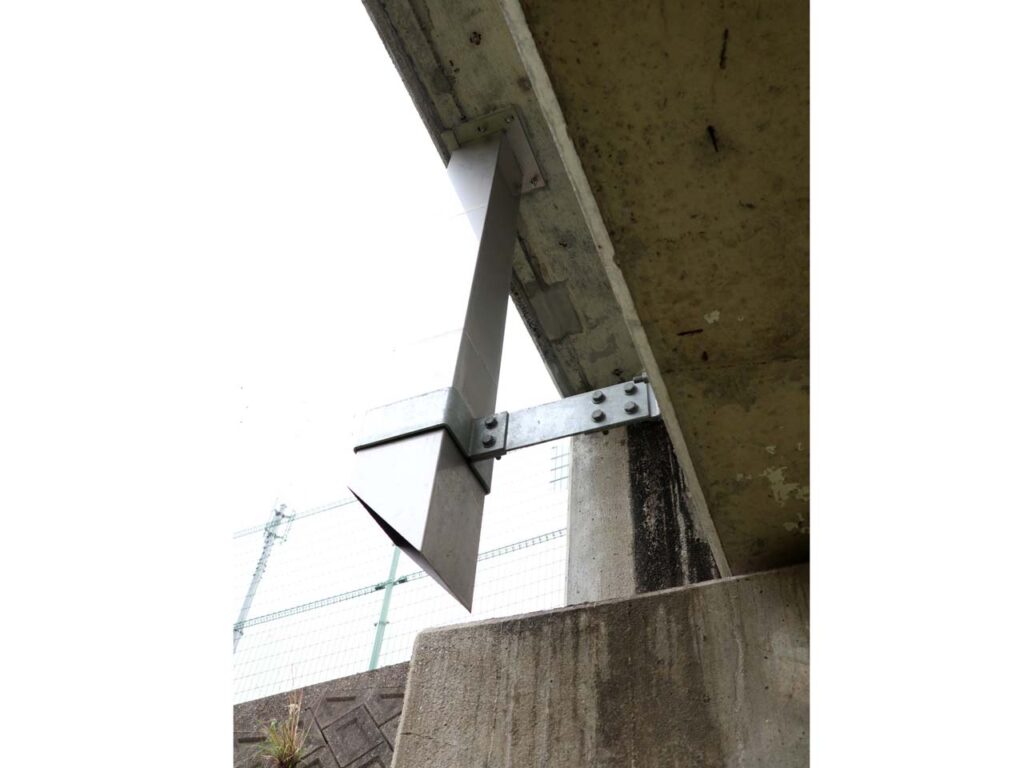

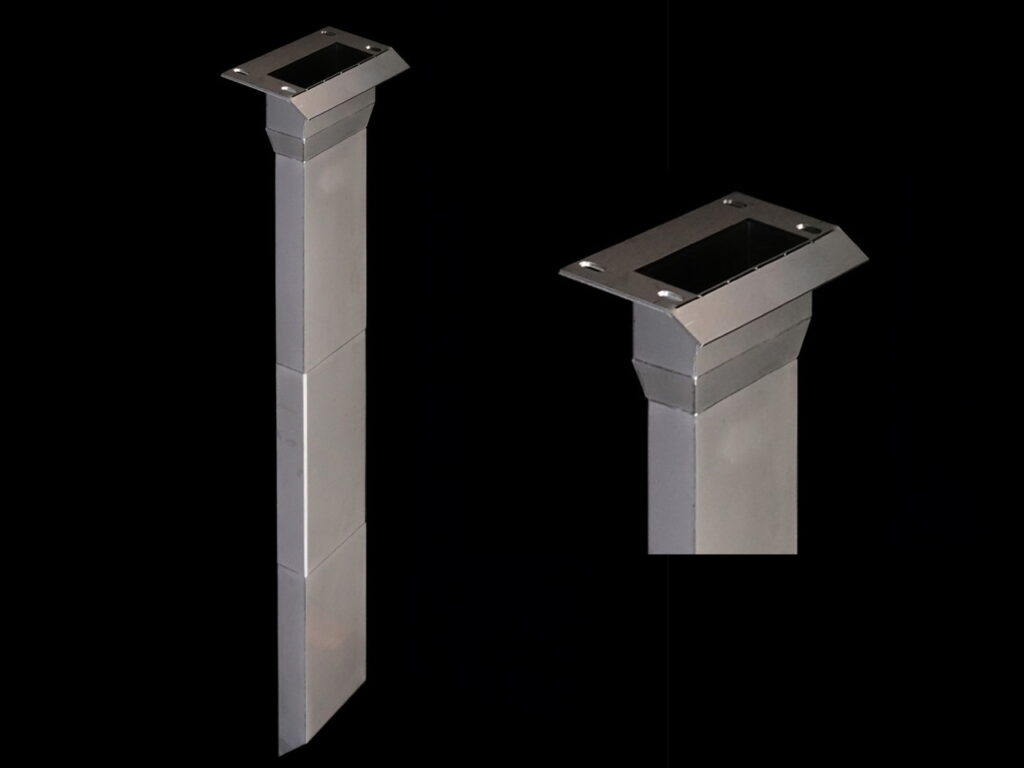

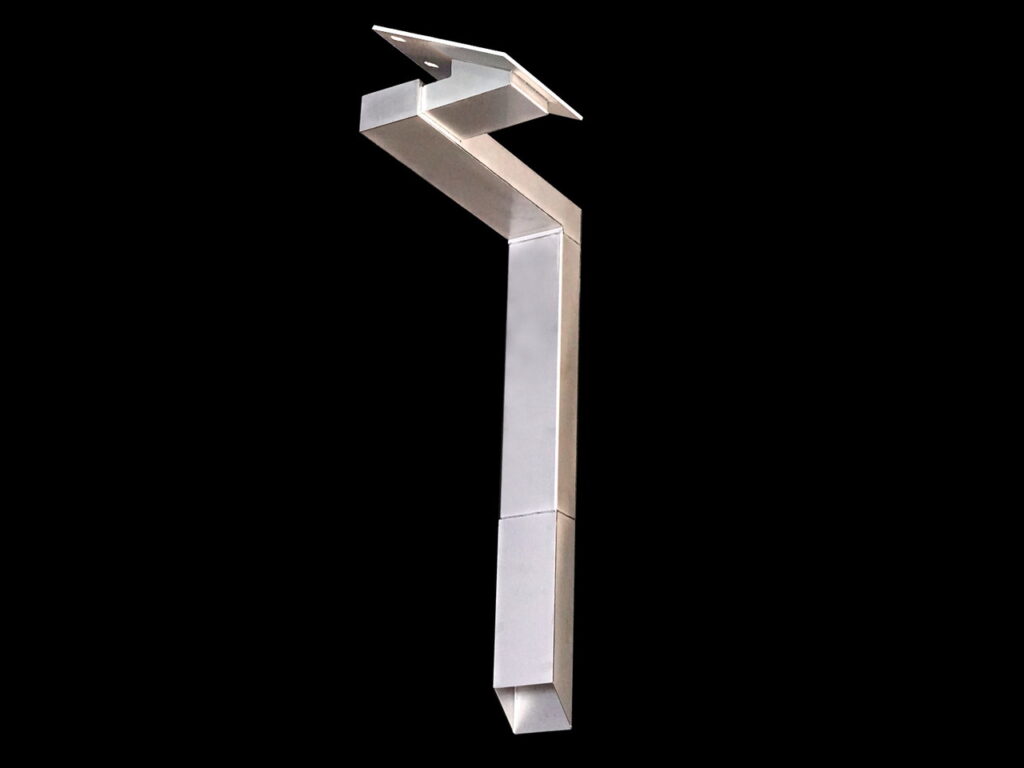

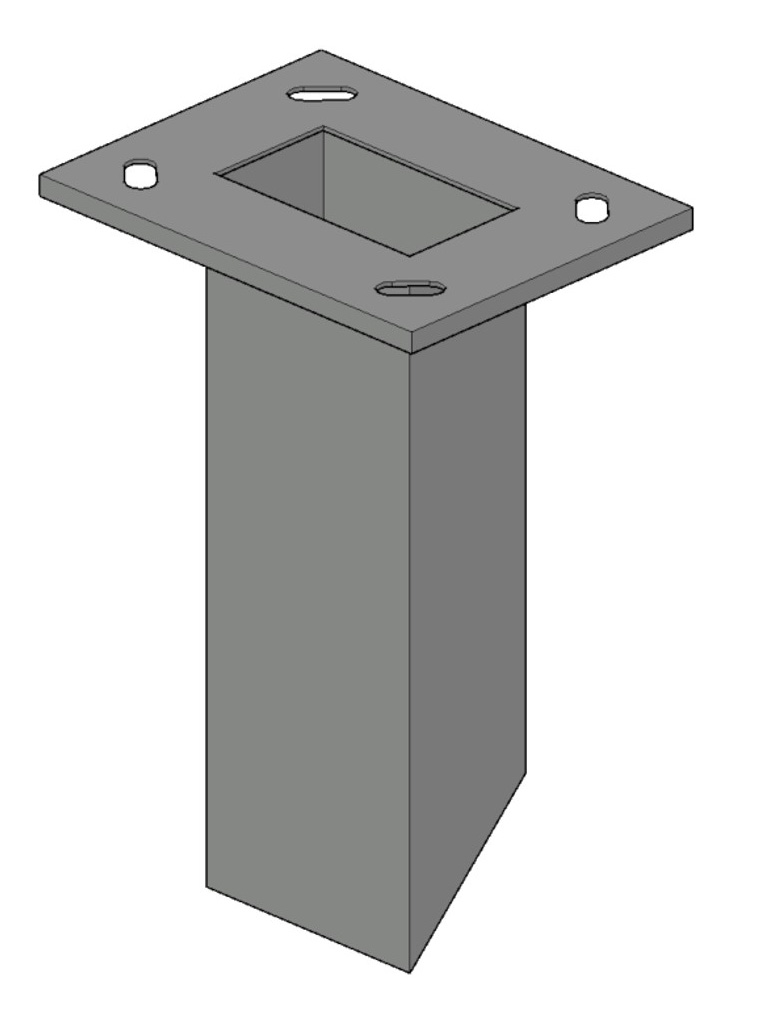

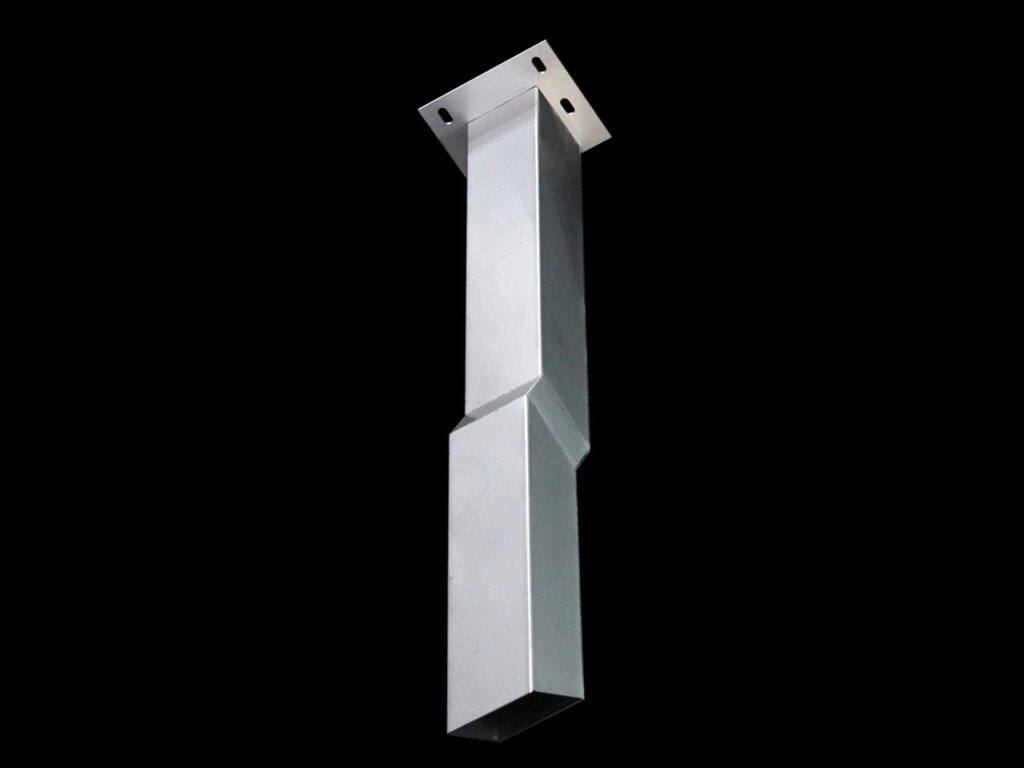

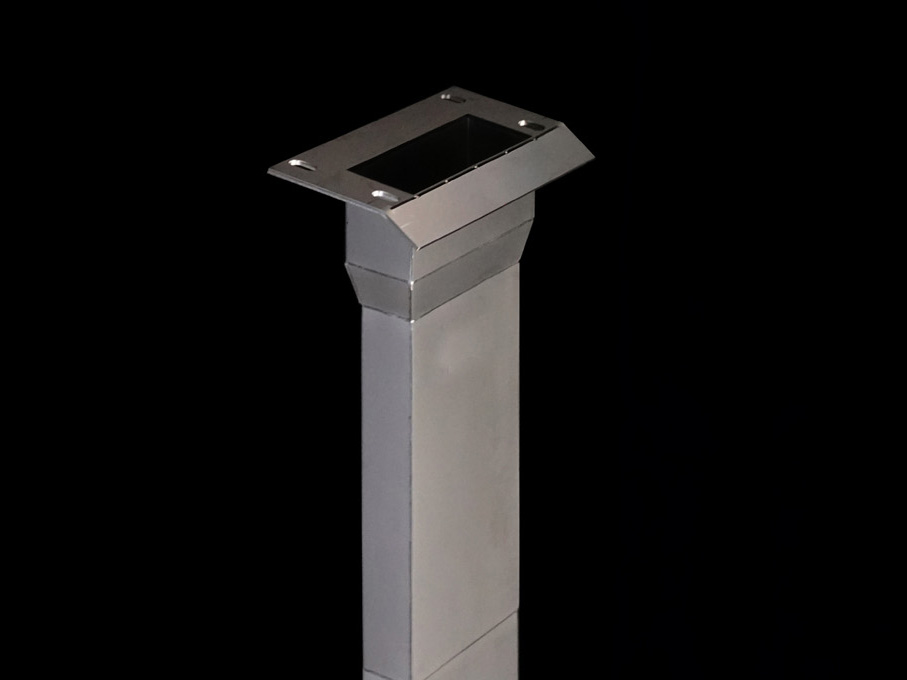

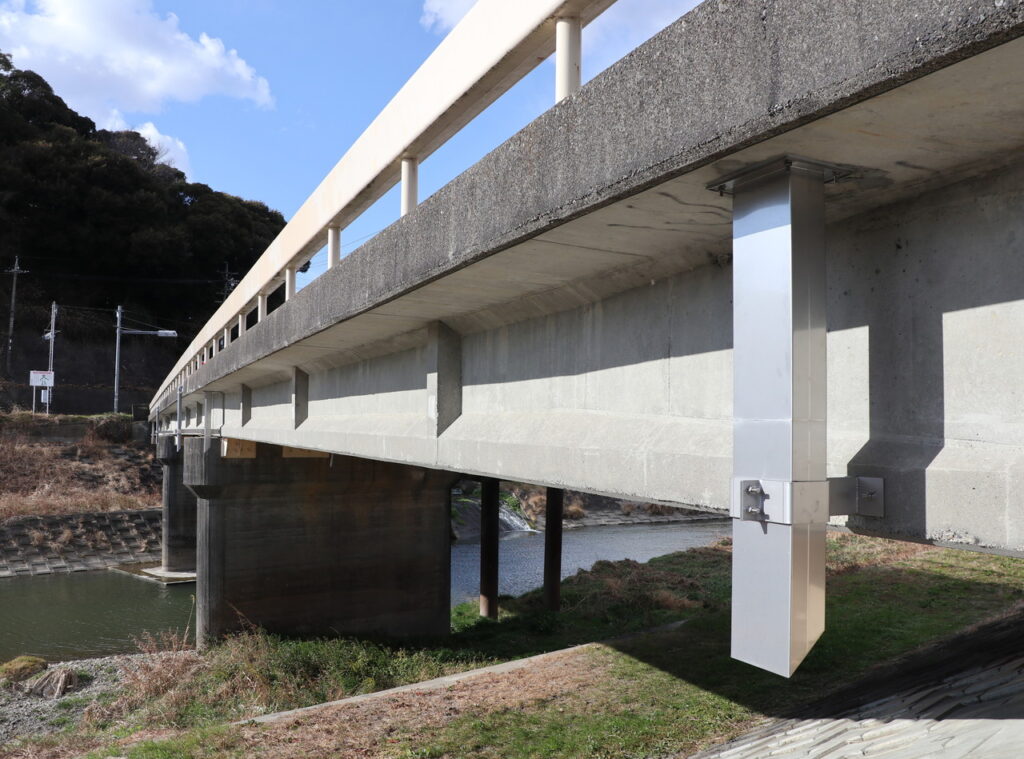

角管

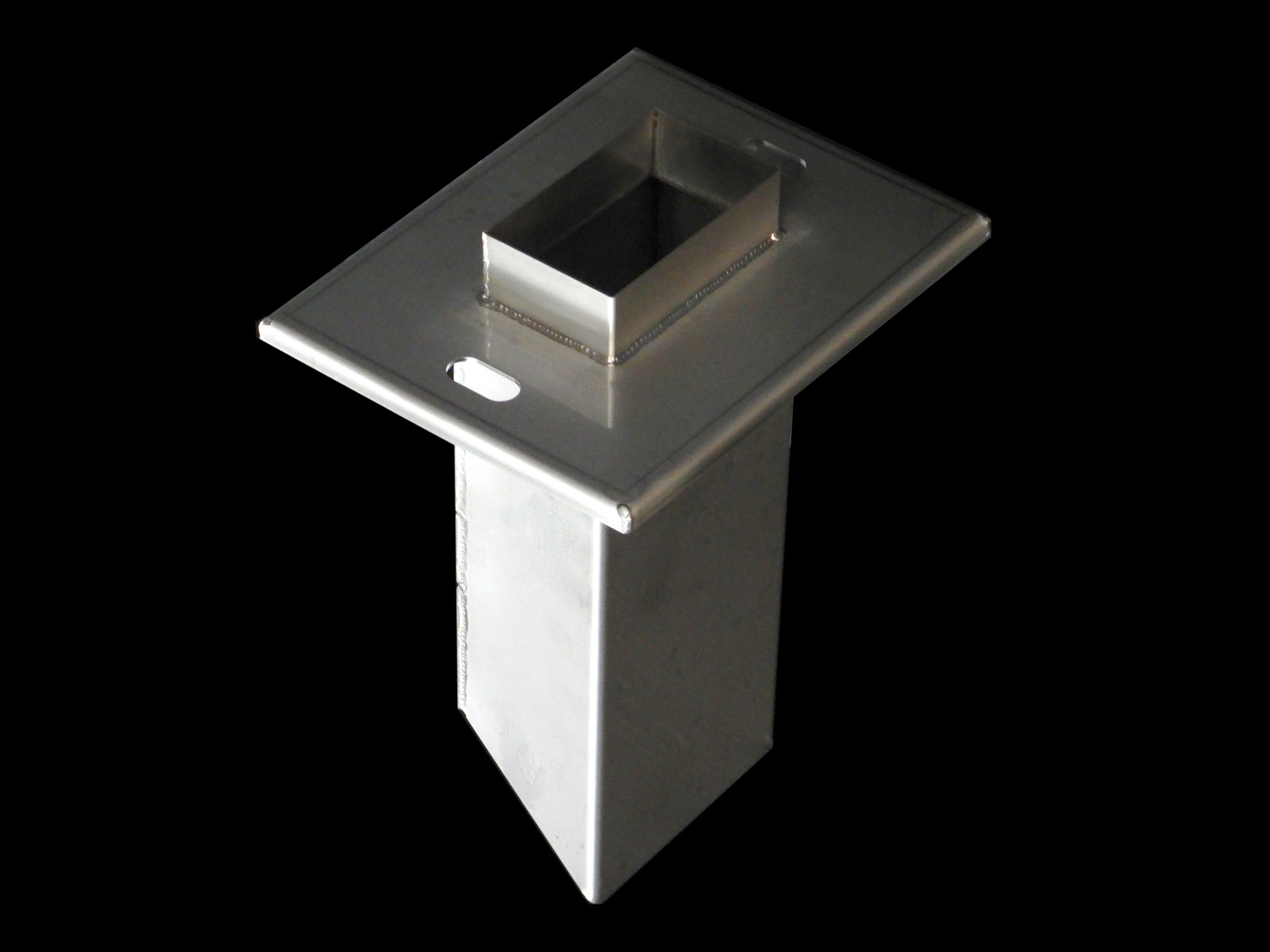

角管での製作も可能です。
角管の縦横サイズもmm単位で自由に指定可能です。

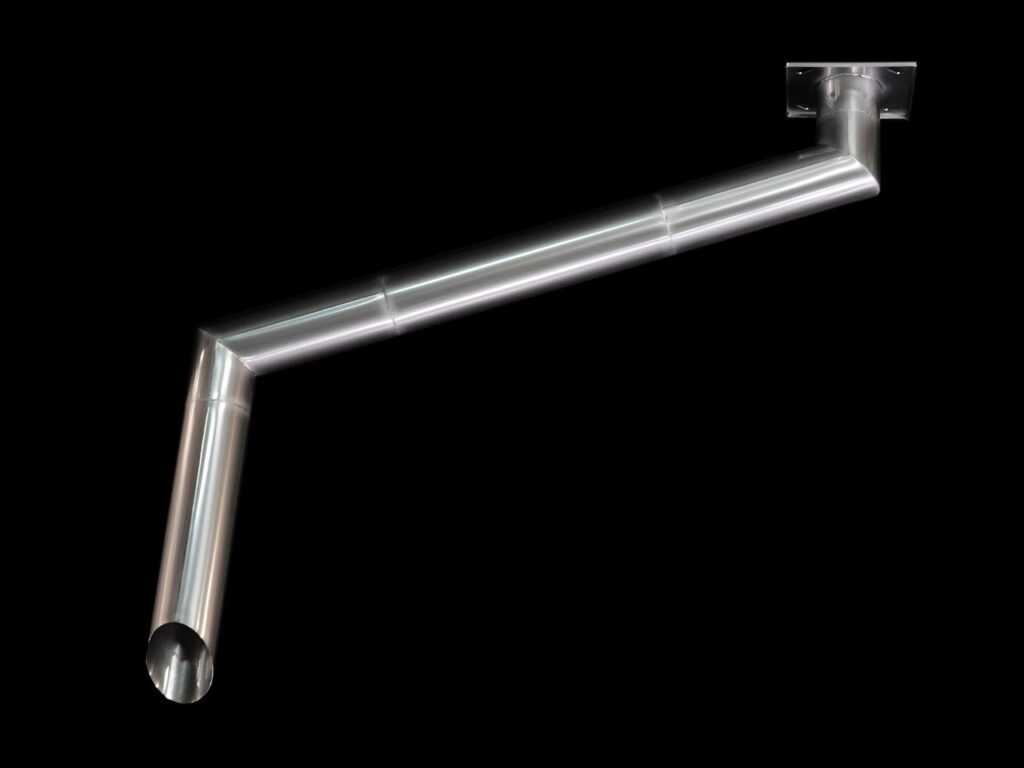

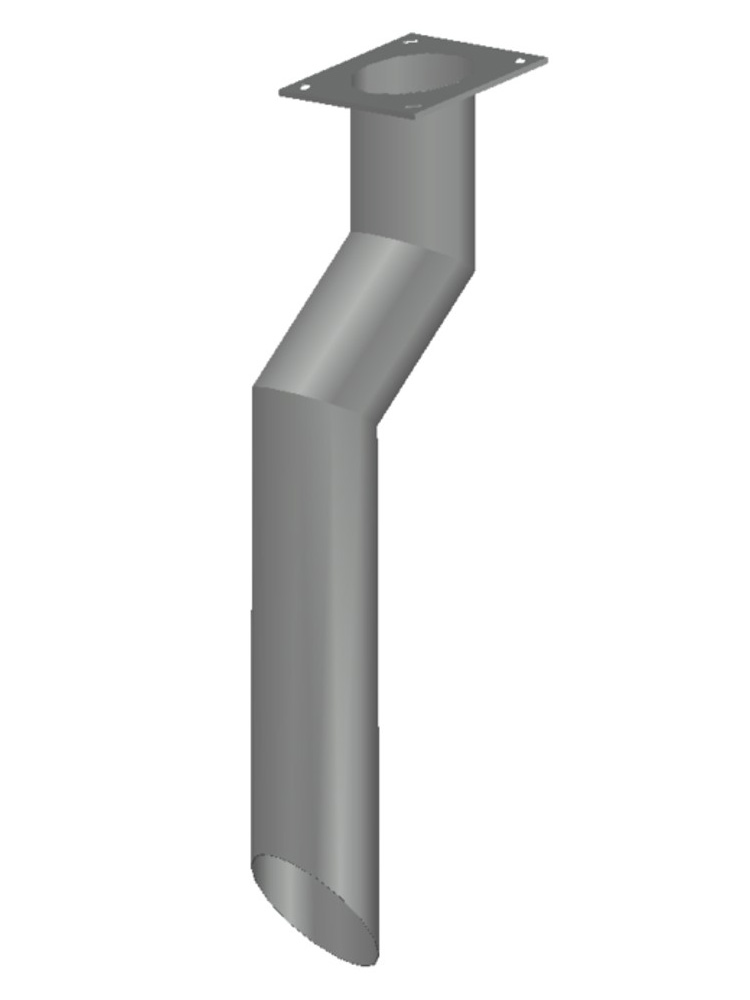

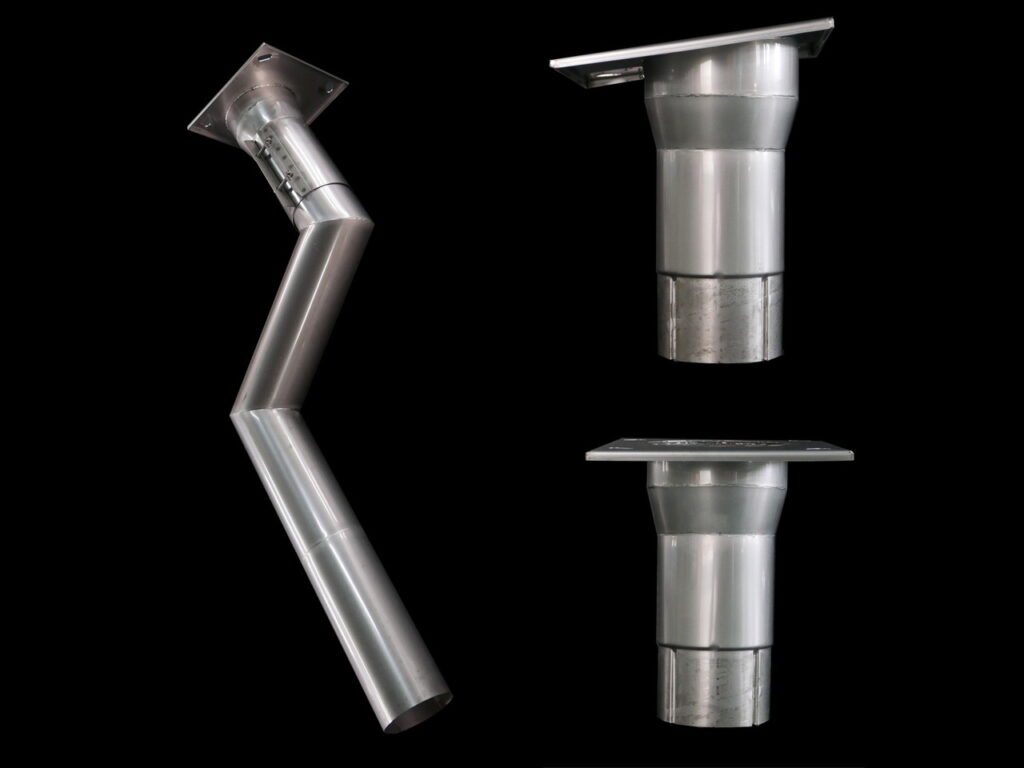

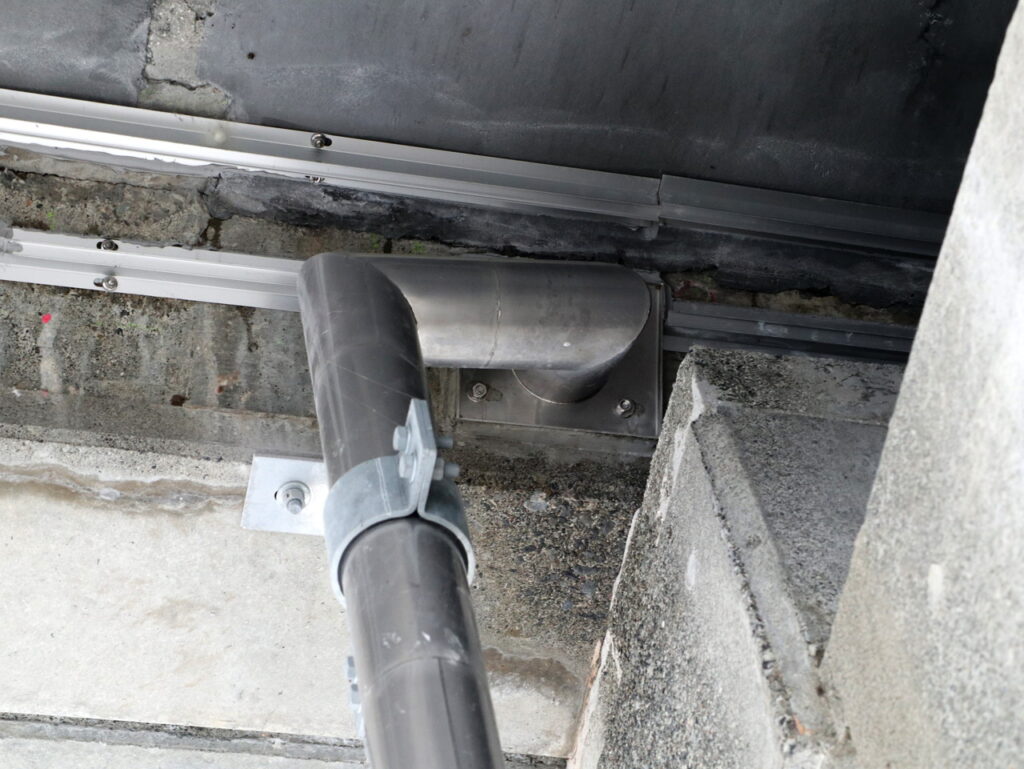

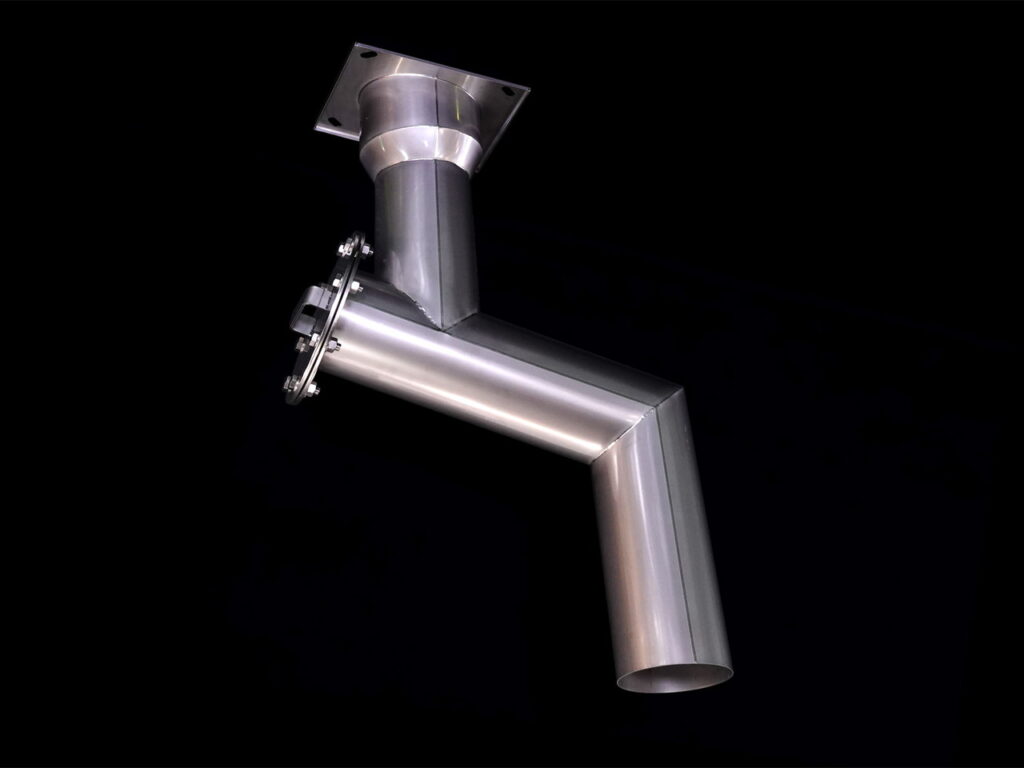

曲管も製作可能です。

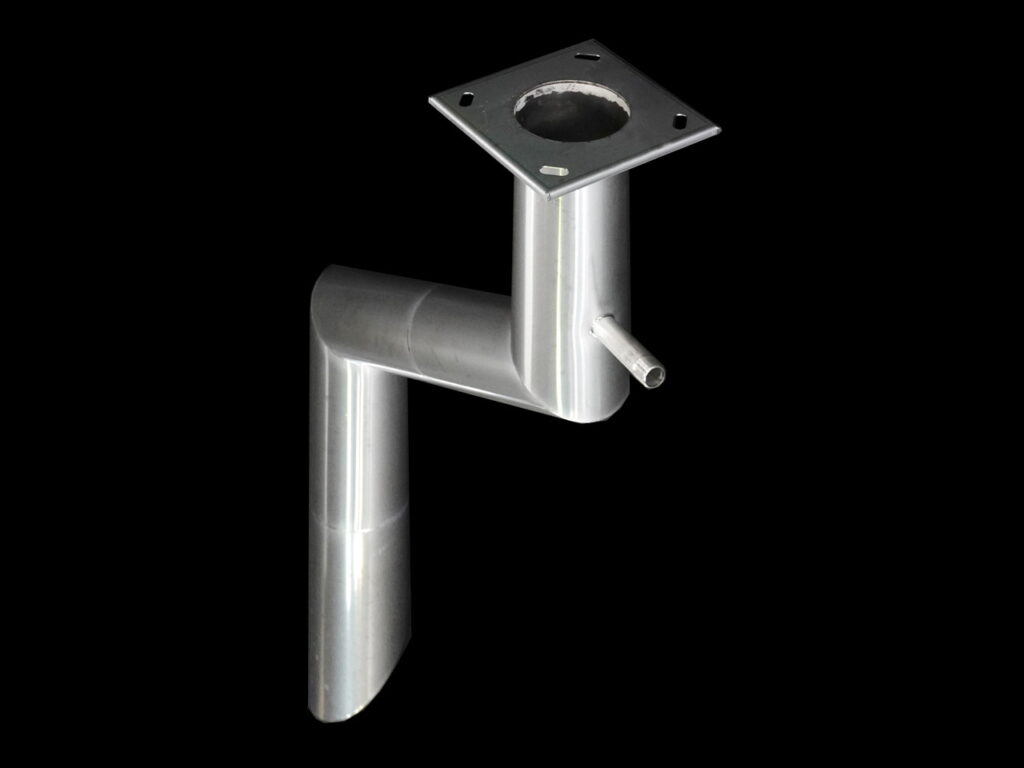

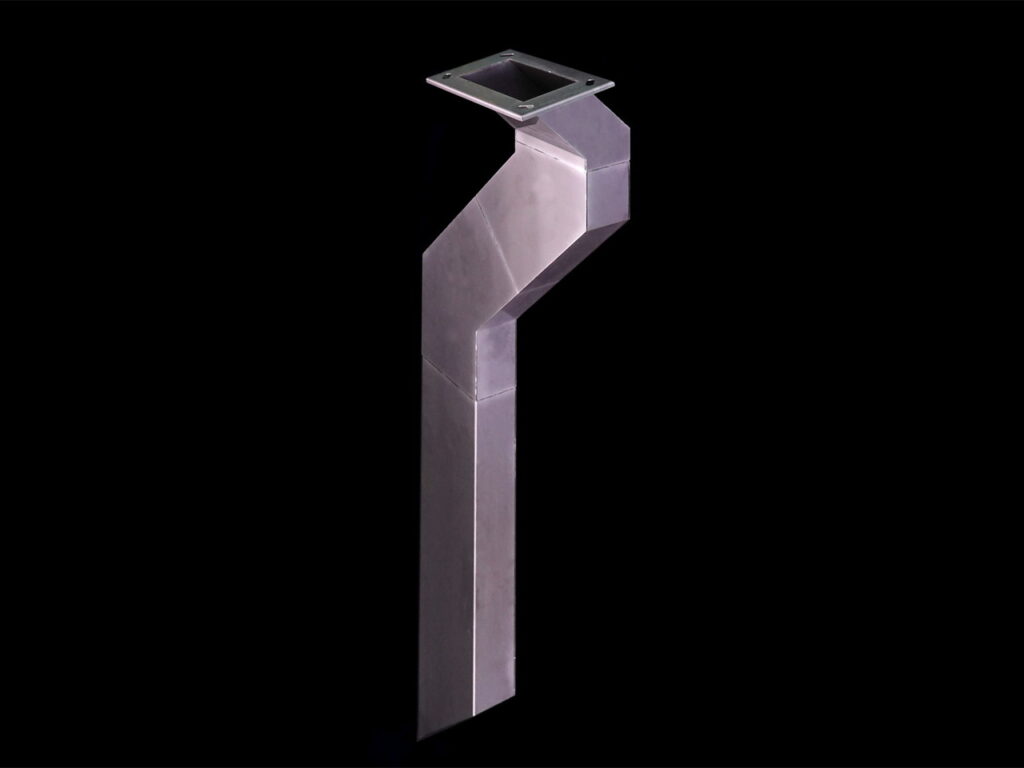

曲・異形
曲管や複雑な形状も お任せください。

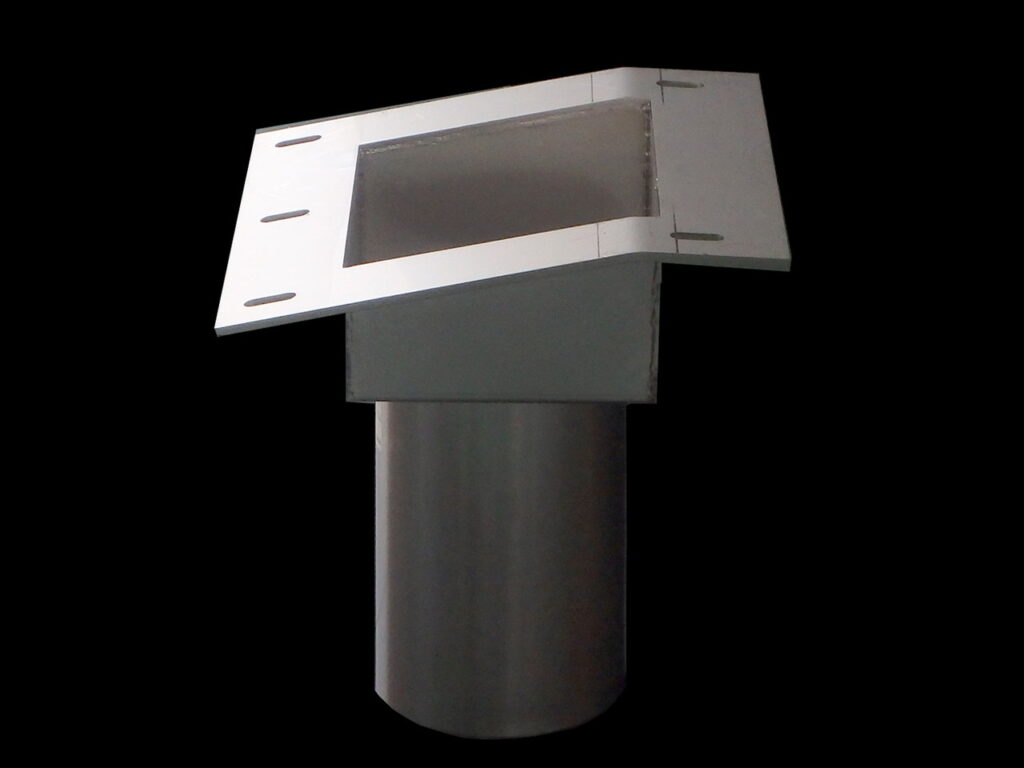

プレート部が勾配・異形等が 必要な場合、現場に即した ご提案・製作をいたします。
主な仕様
- プレート部：通常は板厚 t=2.0mm 全周曲加工 ※異形や曲加工必要な場合はt=6.0mm（形状に応じて製作可能な適切な板厚を使用）
- 丸管板厚：t=1.0mm/t=1.2mm（管径による） φ90mm未満は市販のステンレスTP管を使用（主にt=2.0mm）します。
- 角管板厚：t=2.0mm

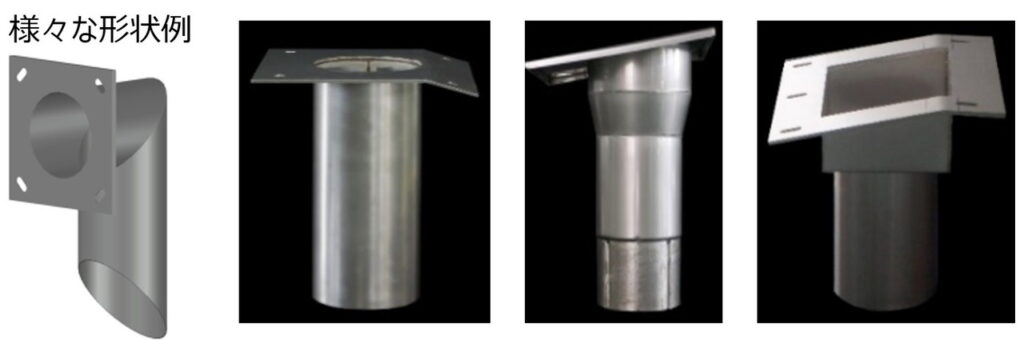

②-A3.様々な形状と設置事例
（加工管仕様）

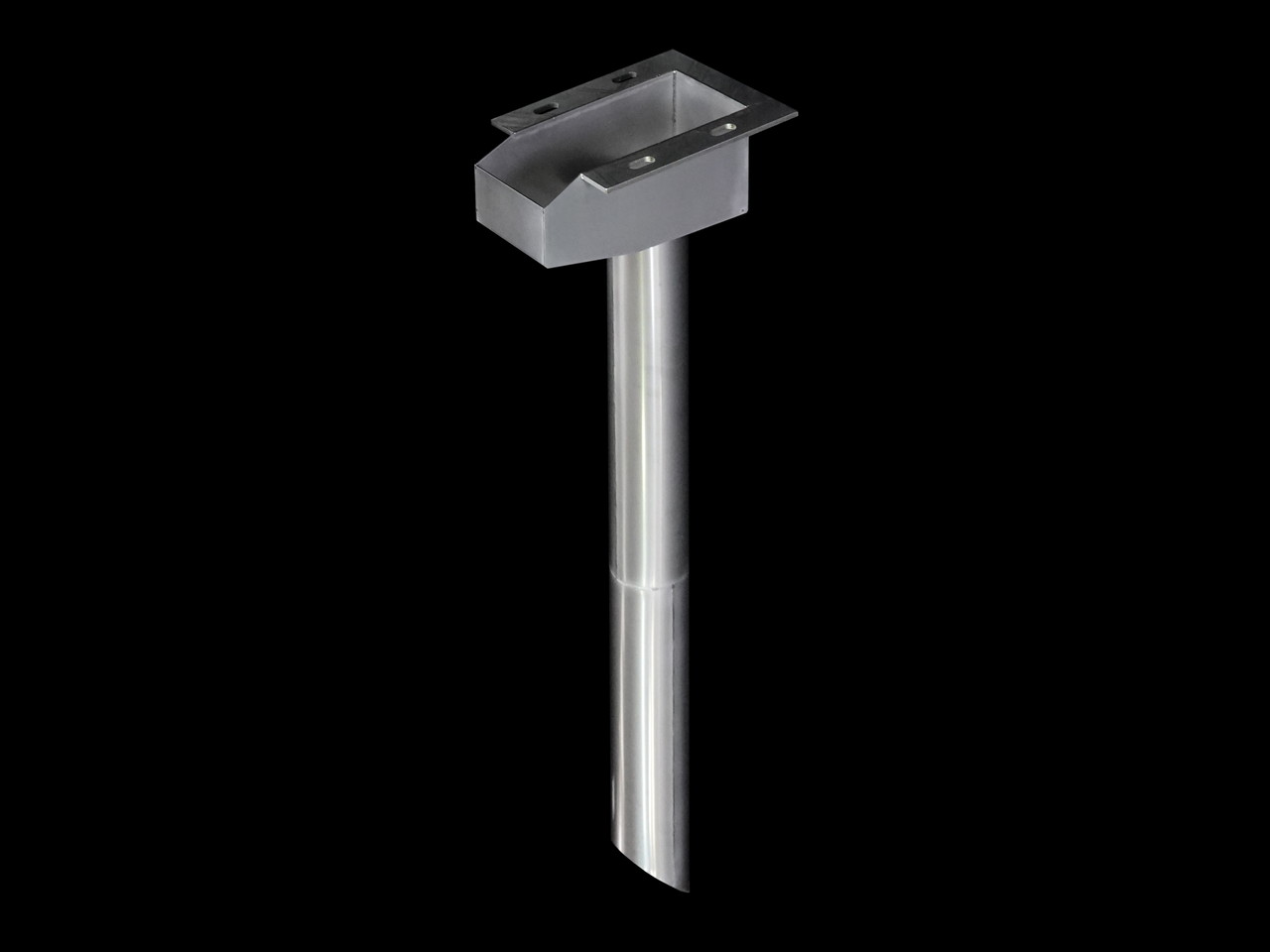

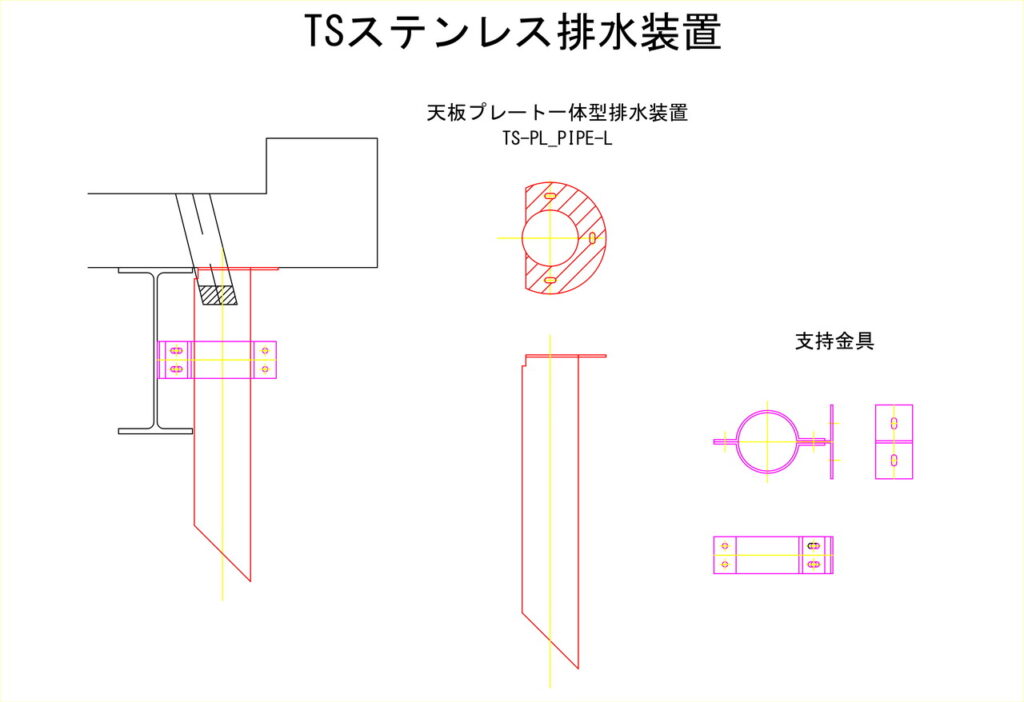

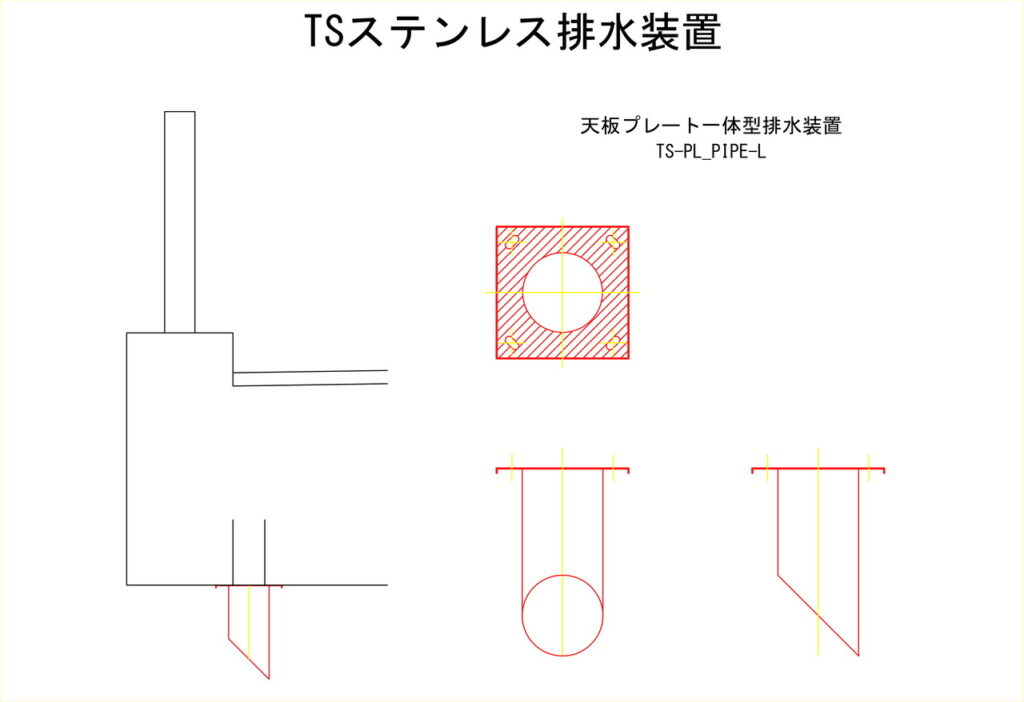

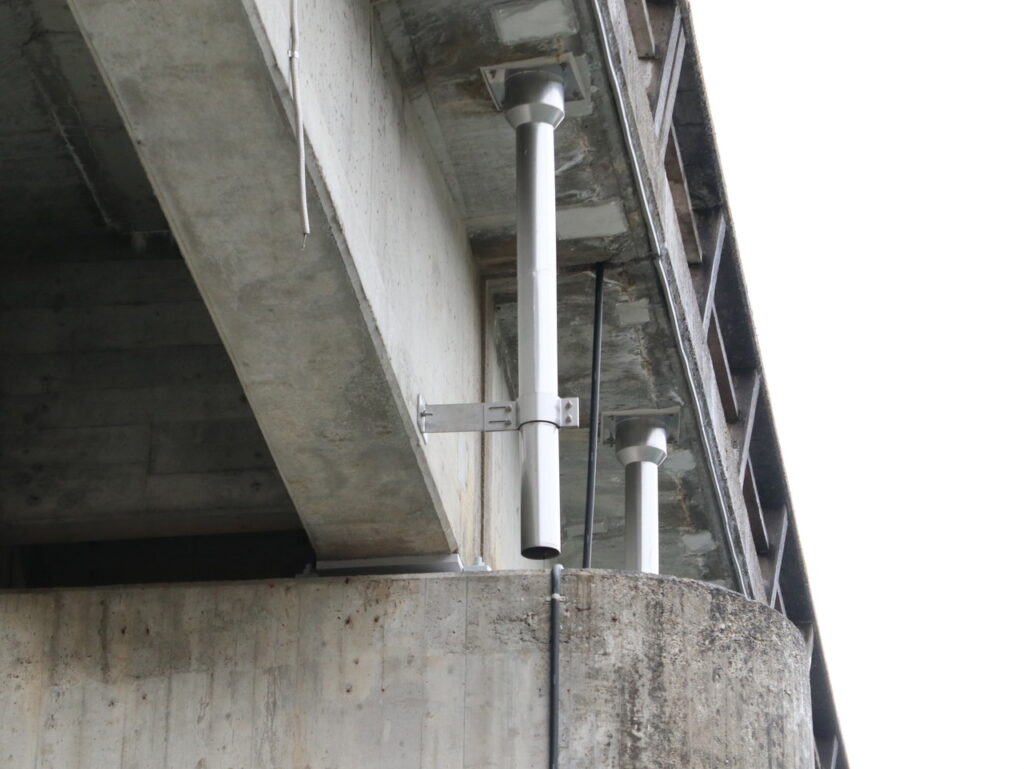

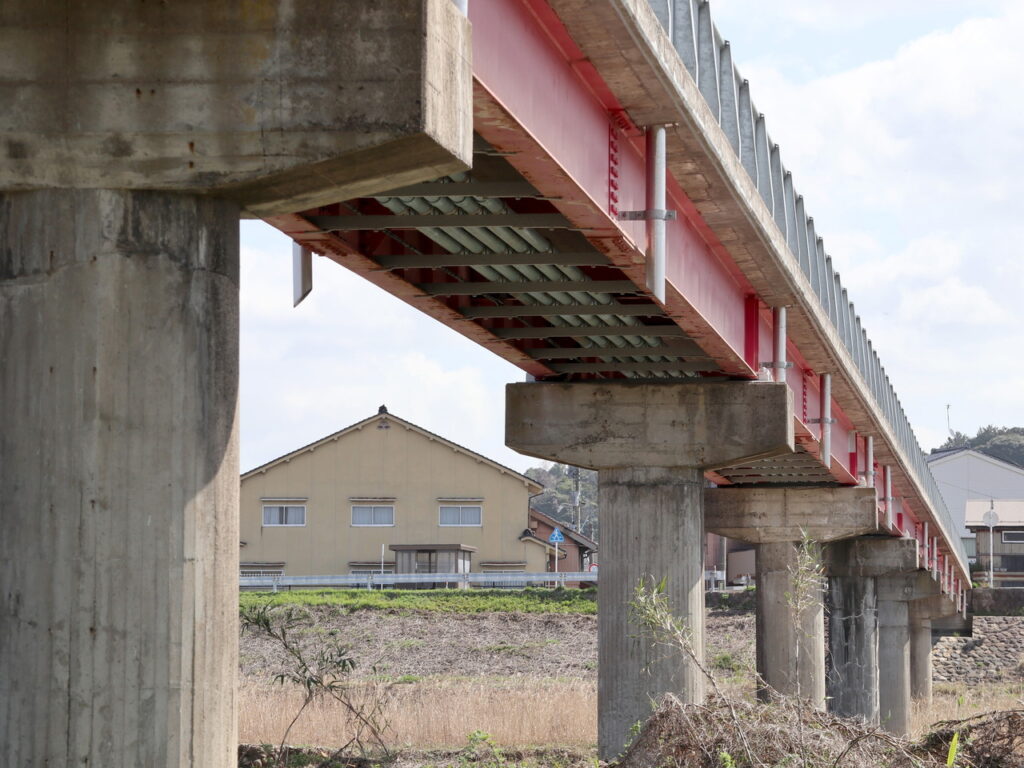

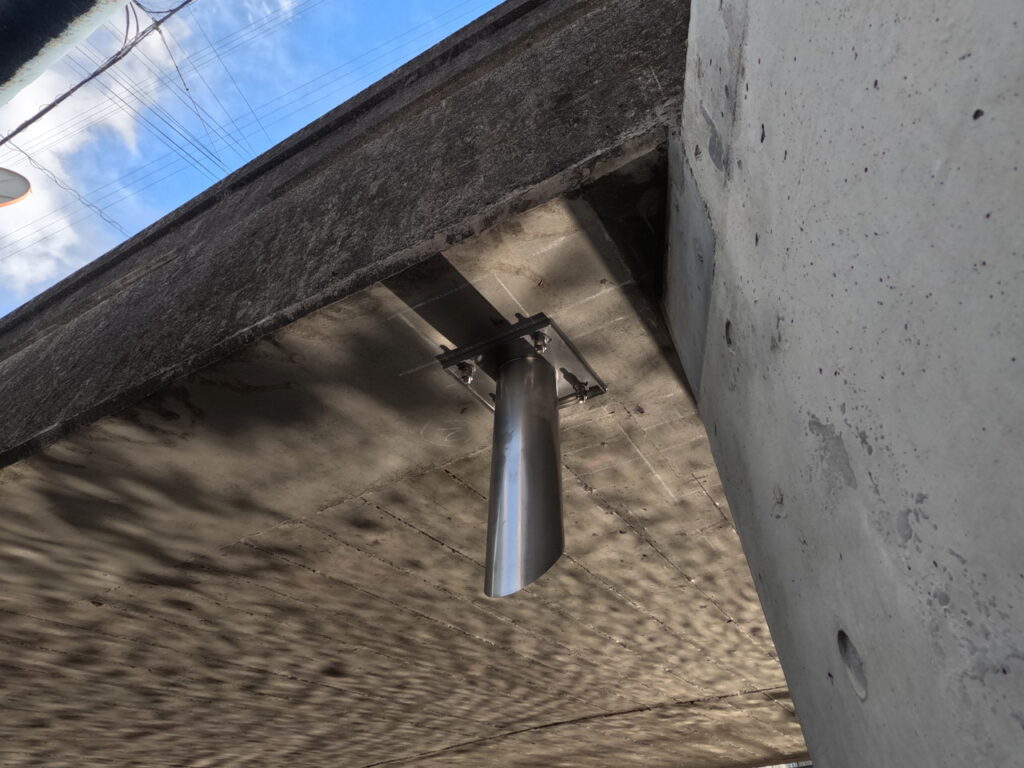

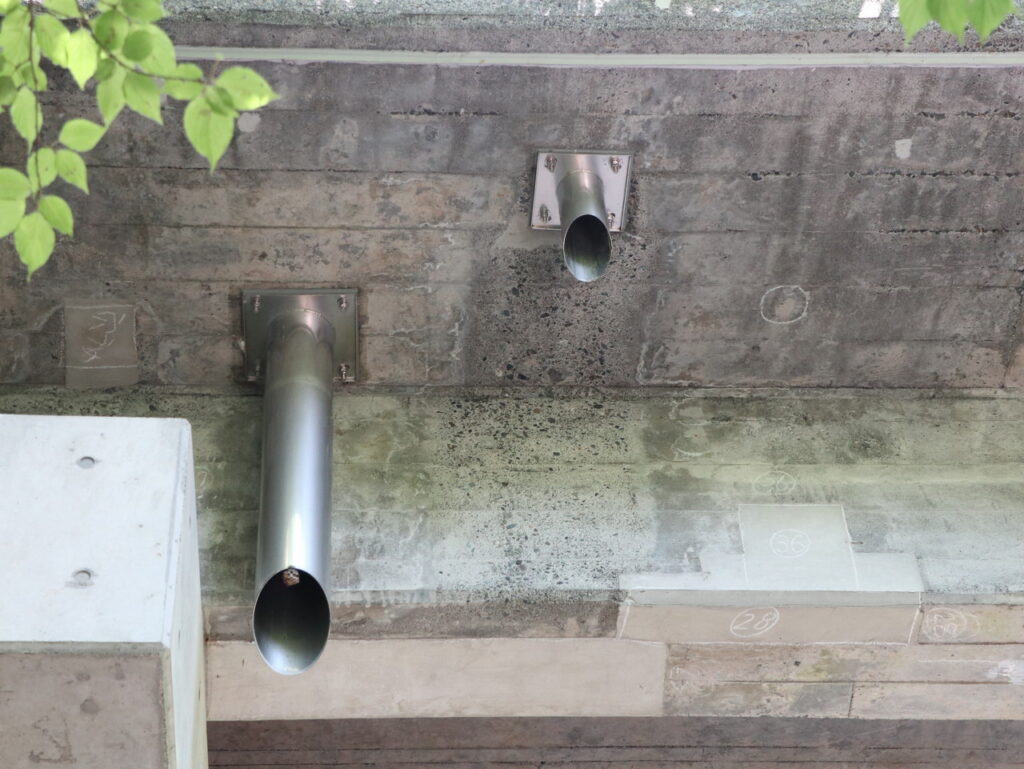

②-A3-1.シンプルな形状例

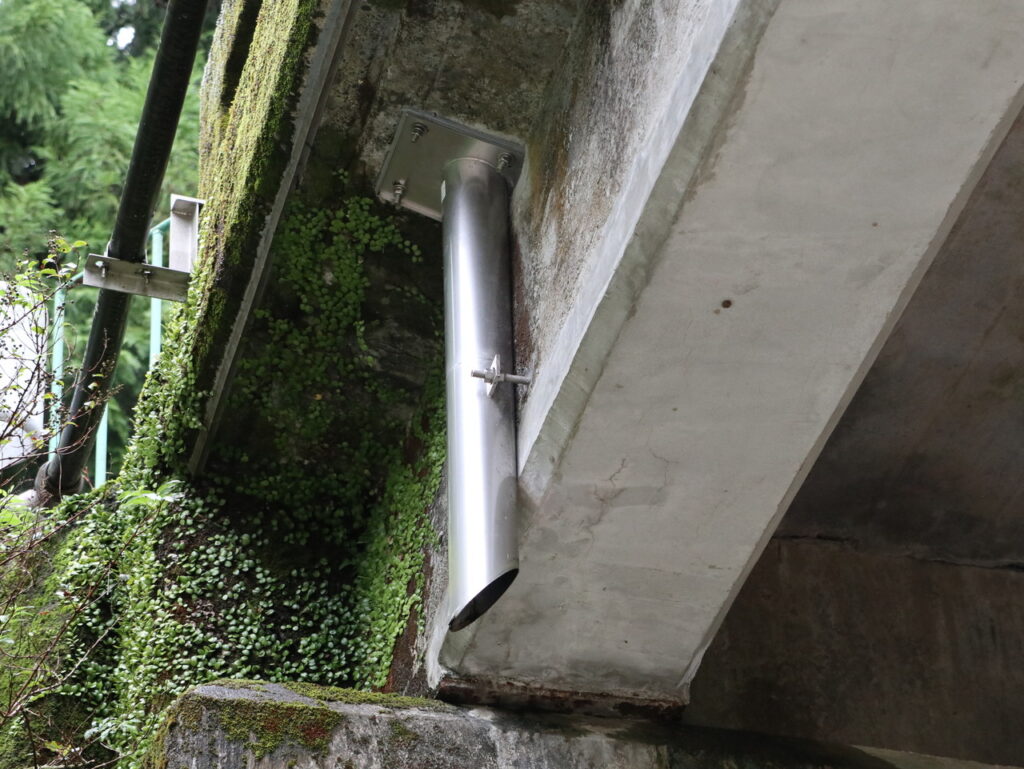

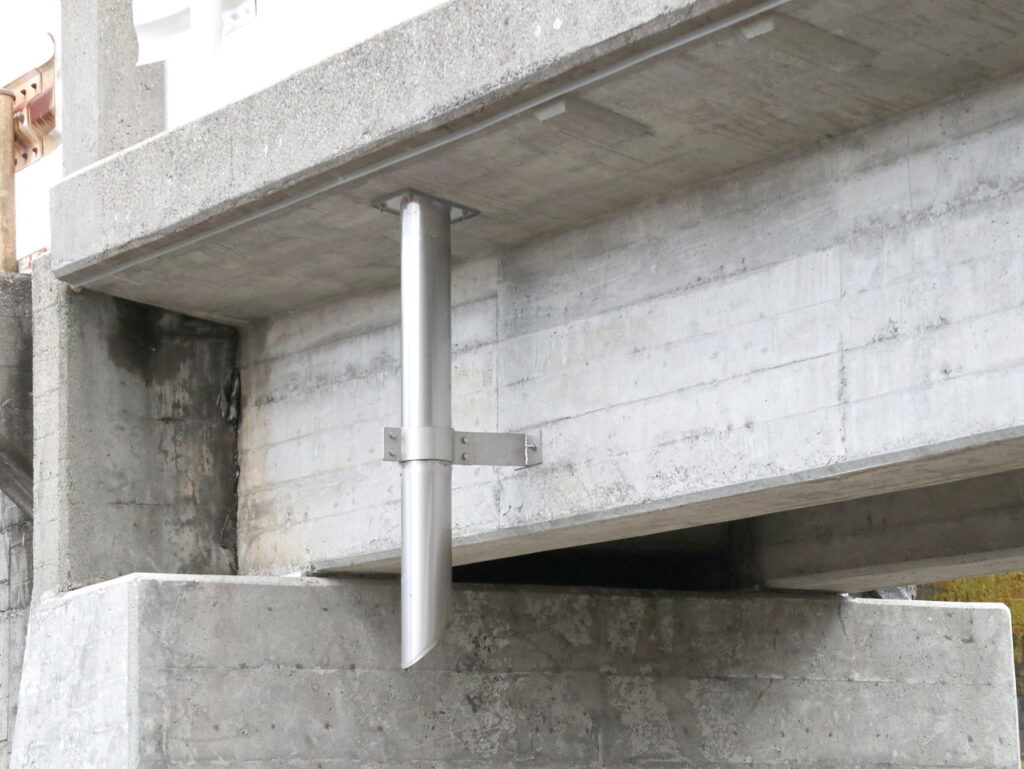

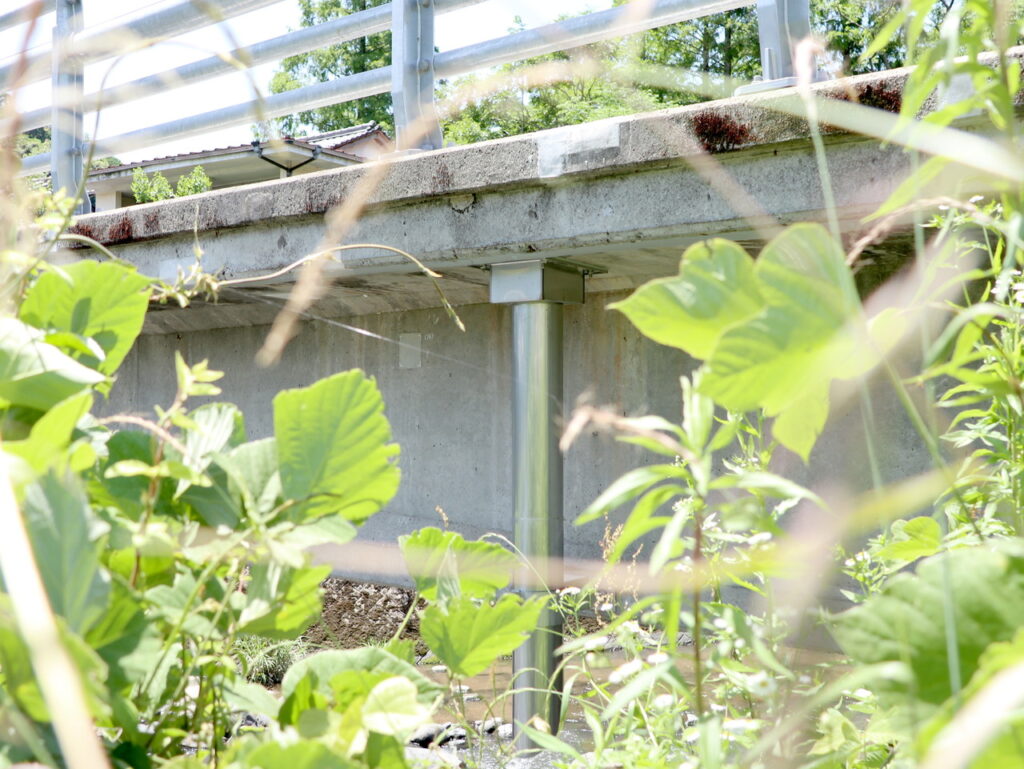

上記例の現場写真 静岡県 東伊豆町
フリーキーワード：高根橋
上記例の現場写真 静岡県 浜松市
フリーキーワード：高根橋

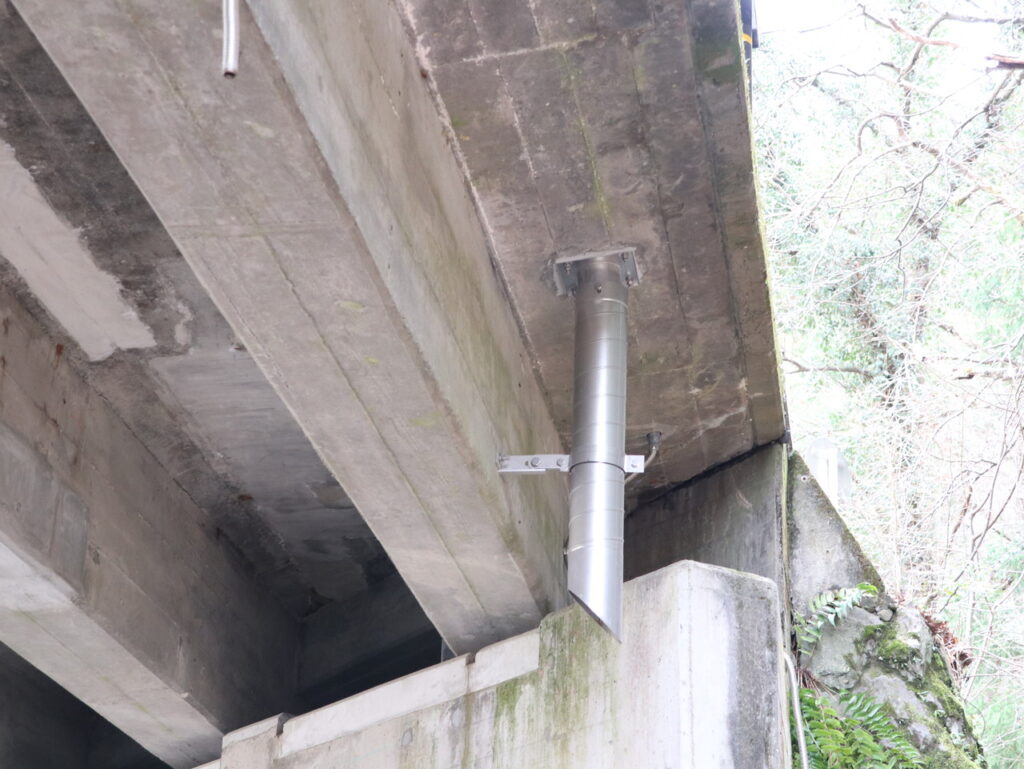

上記例の現場写真 長野県 大桑村
フリーキーワード：北沢橋
上記例の現場写真 徳島県 鳴門市
フリーキーワード：文化橋
上記例の現場写真 愛知県 瀬戸市
フリーキーワード：吉田橋
上記例の現場写真 千葉県 市原市
フリーキーワード：霞橋
上記例の現場写真 静岡県
フリーキーワード：城山橋1 浜松市
上記例の現場写真 大阪府 貝塚市
フリーキーワード：石原橋
上記例の現場写真 長野県 諏訪建設事務所
フリーキーワード：造始川橋
②-A3-2.管が天板の中央に無い例
上記例の現場写真 鳥取県 倉吉市
フリーキーワード：陰橋
上記例の現場写真 群馬県 館林土木事務所
フリーキーワード：青柳橋側道橋

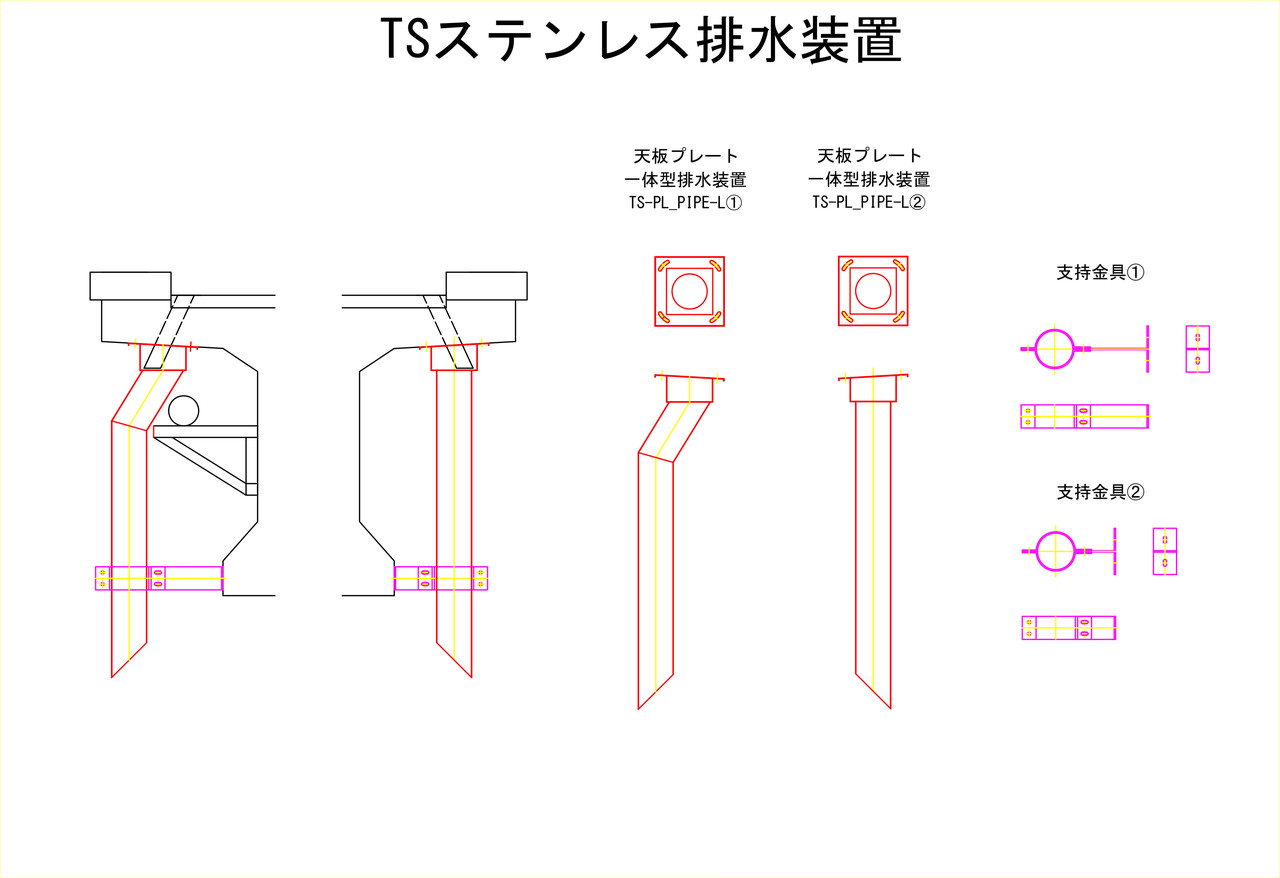

②-A3-3.角度・勾配のある例
上記例の現場写真愛知県 知立建設事務所
フリーキーワード：高棚橋
上記例の現場写真 長野県 飯田市
フリーキーワード：新川８号橋

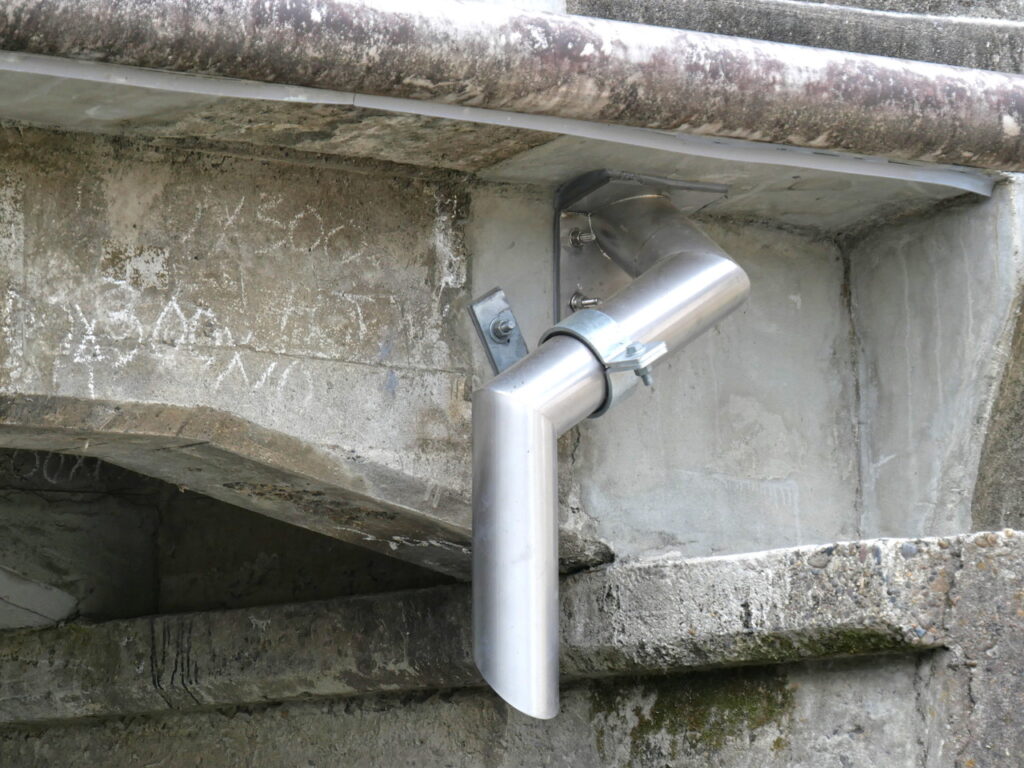

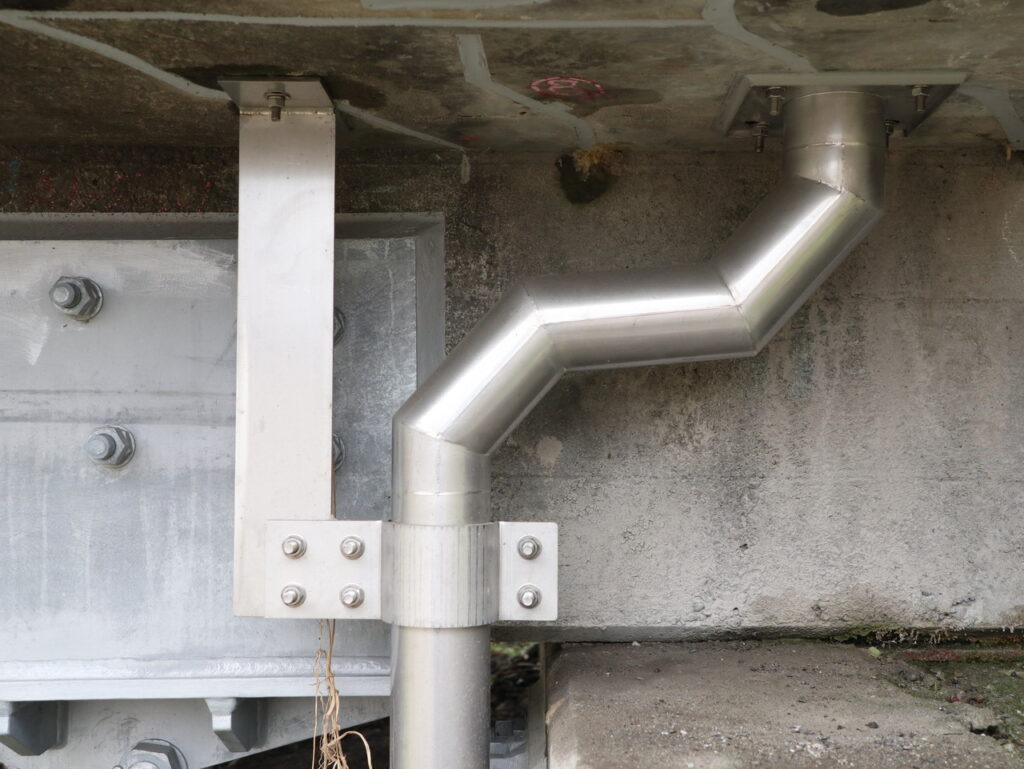

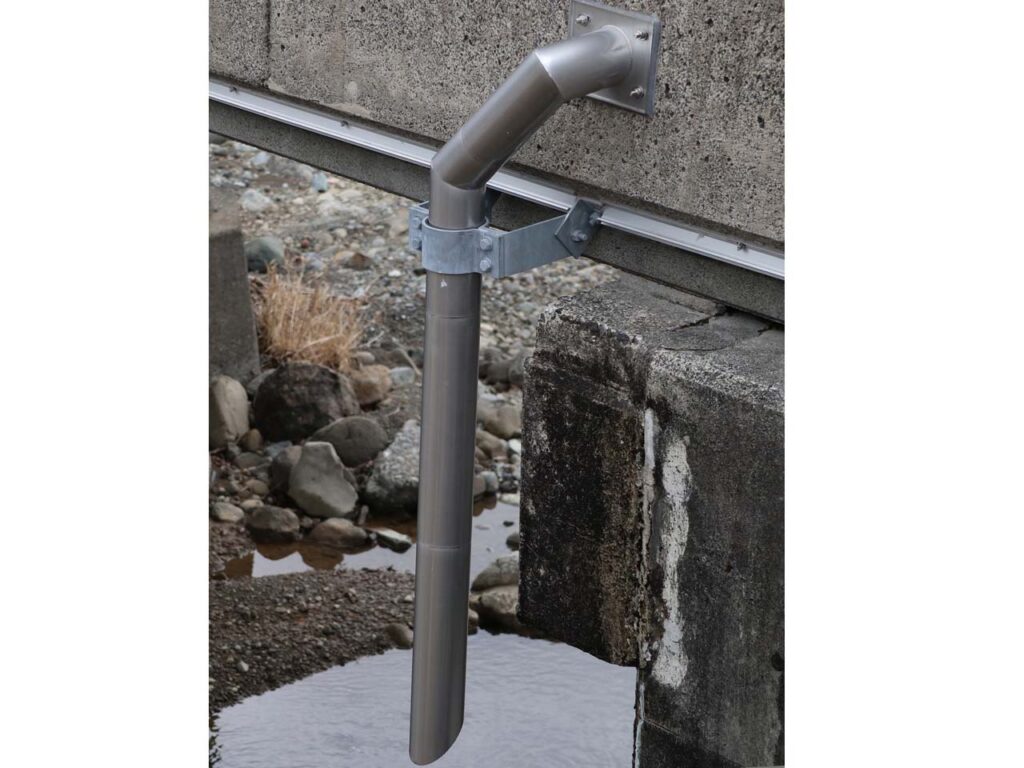

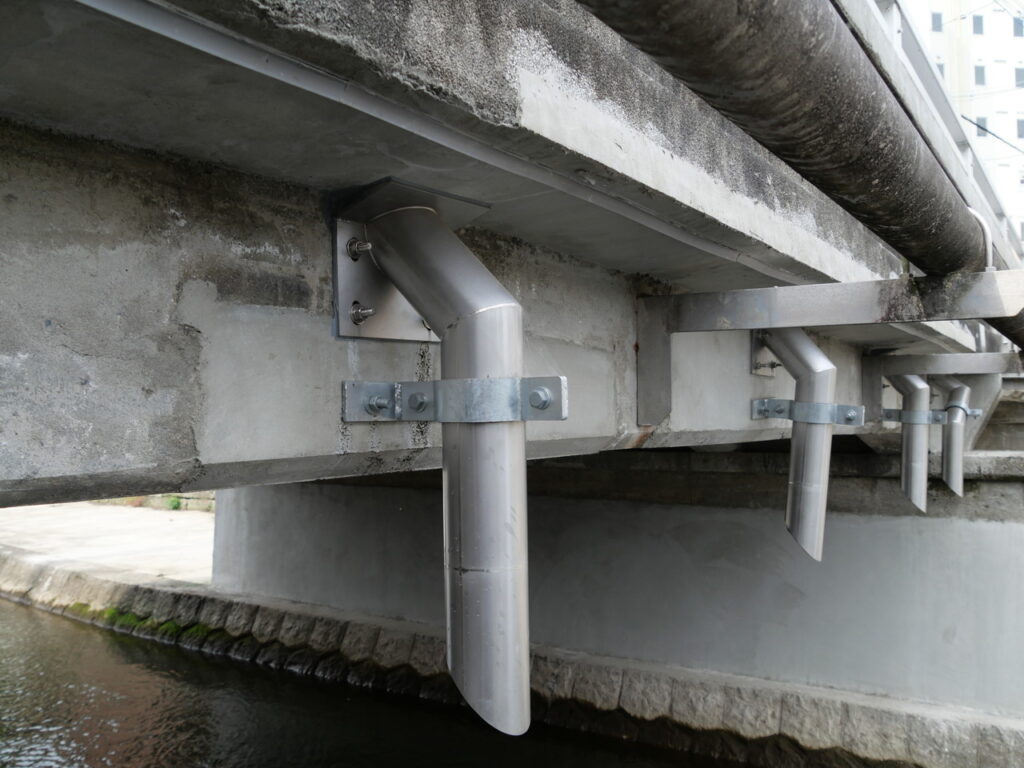

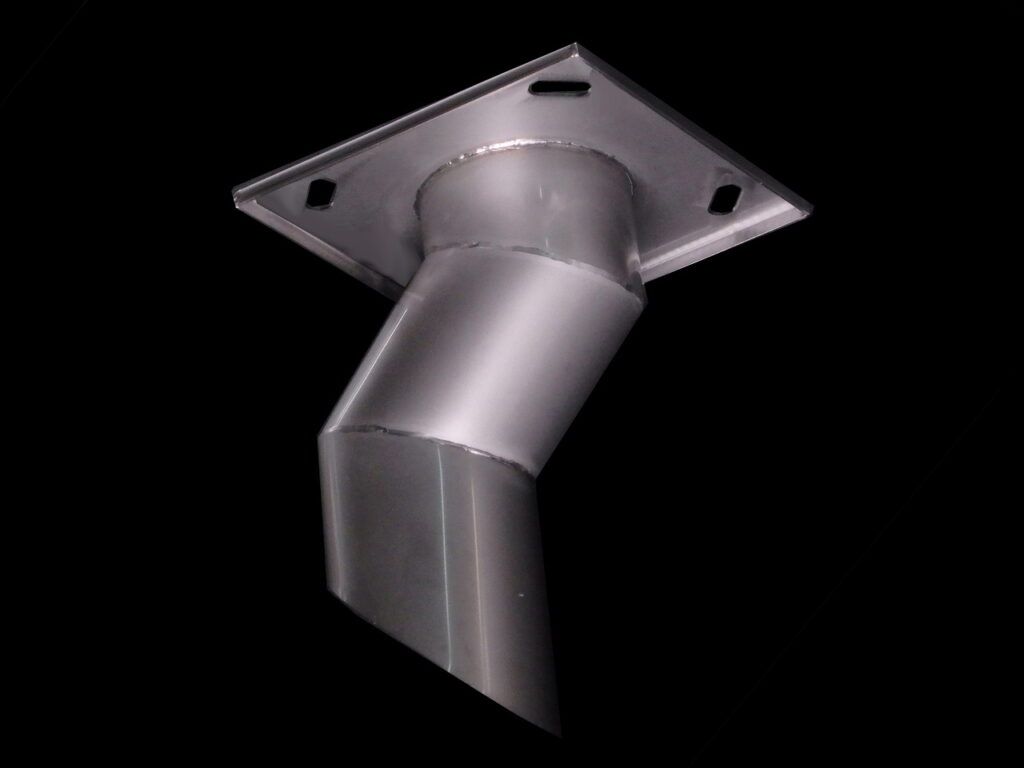

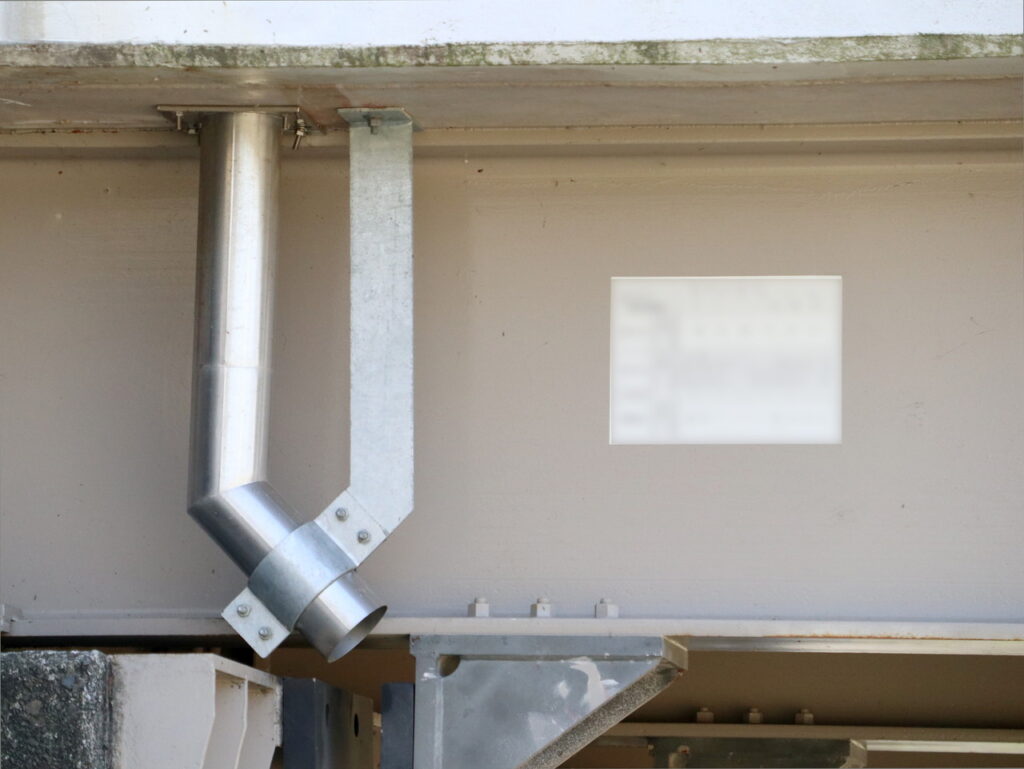

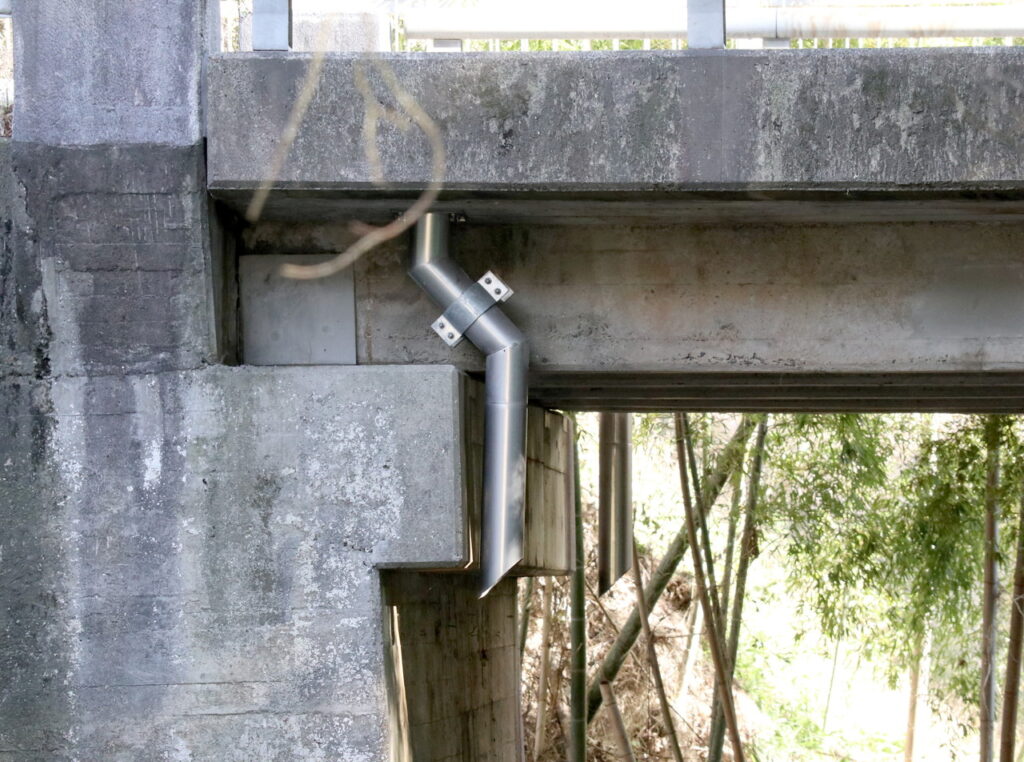

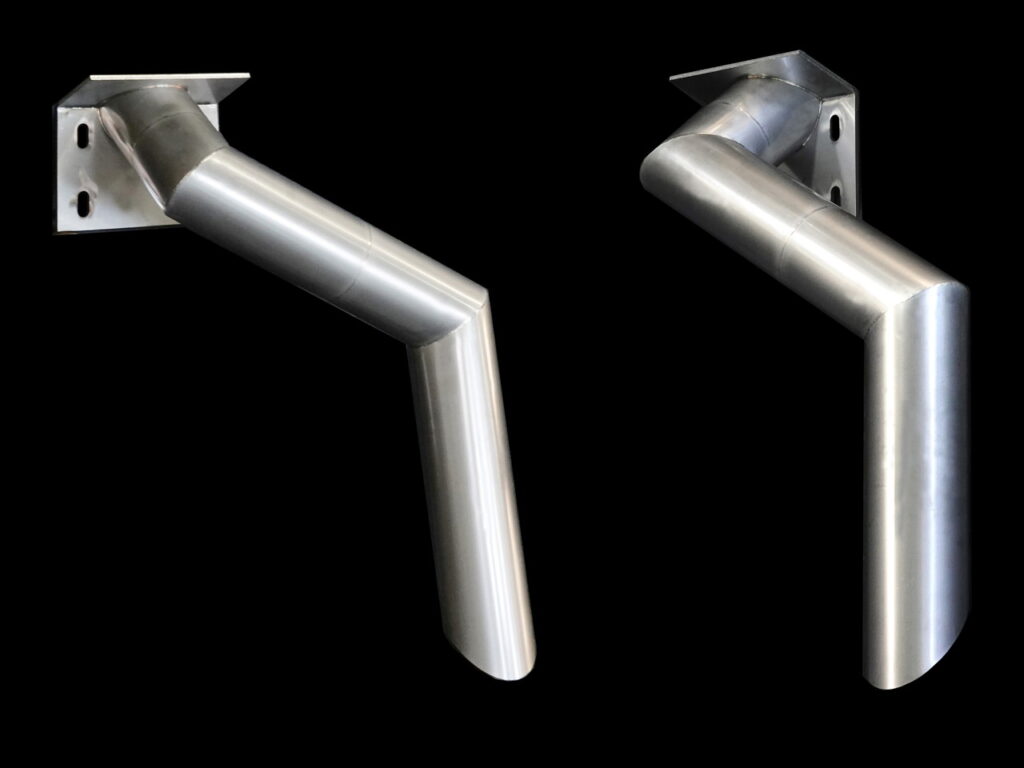

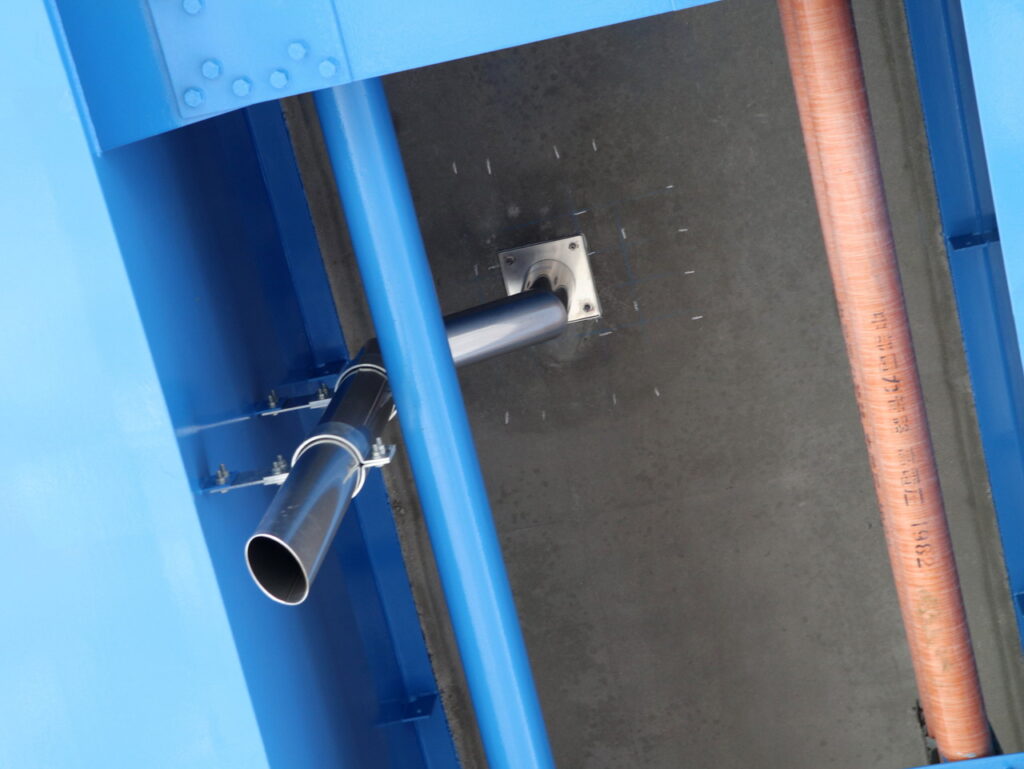

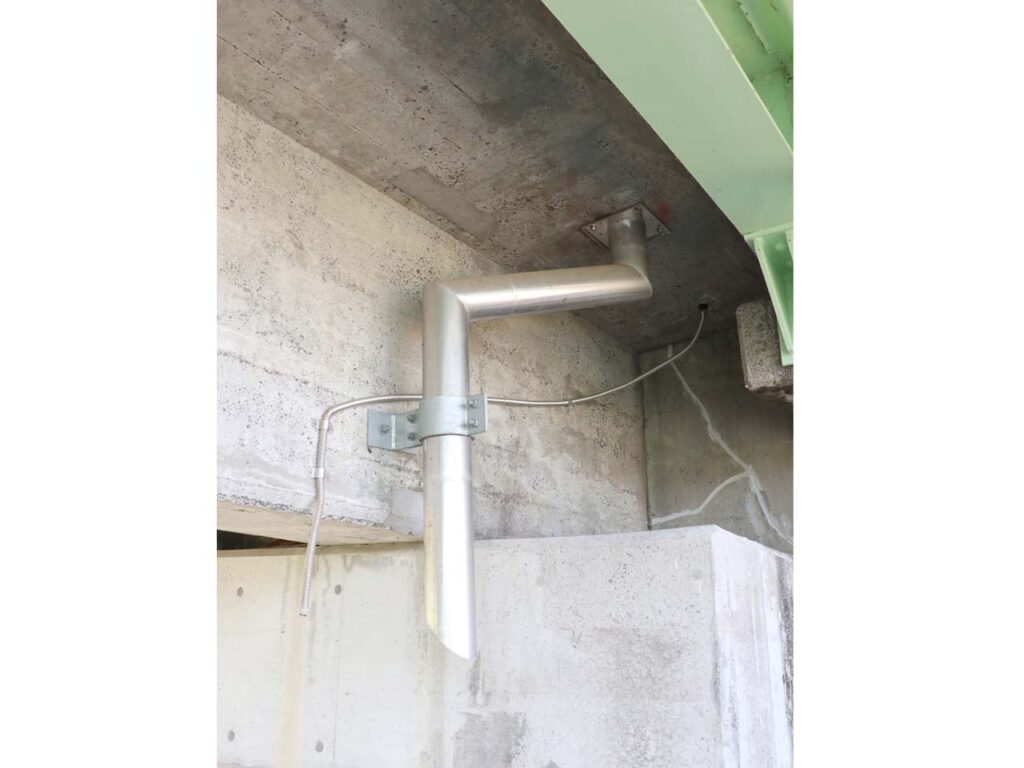

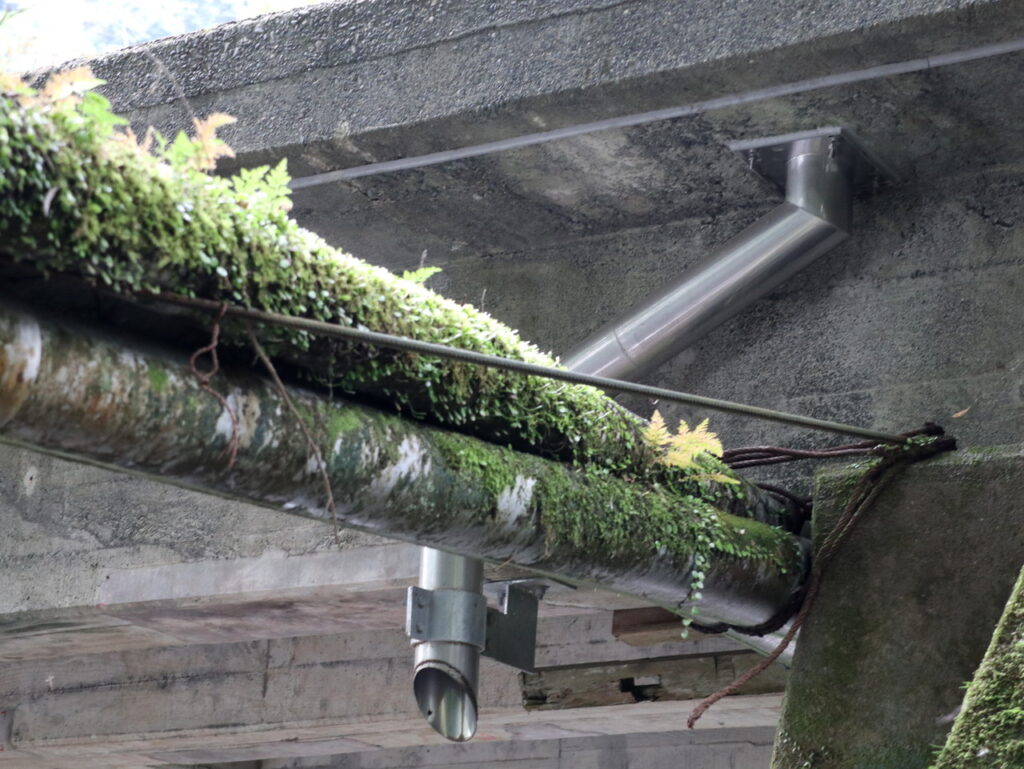

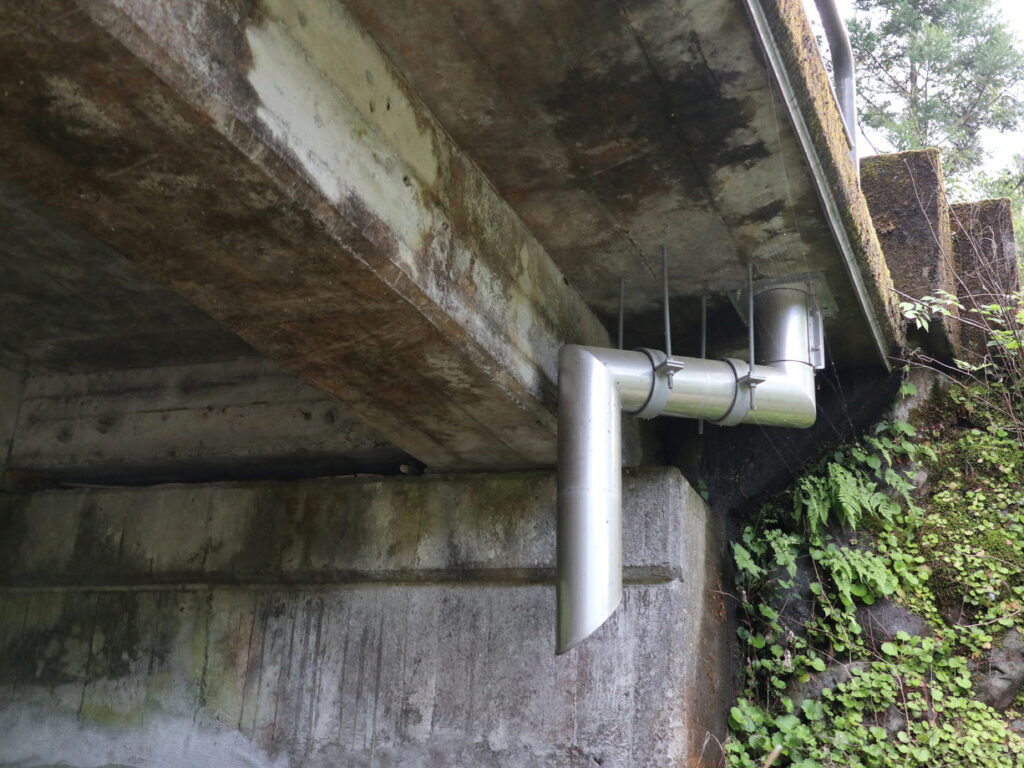

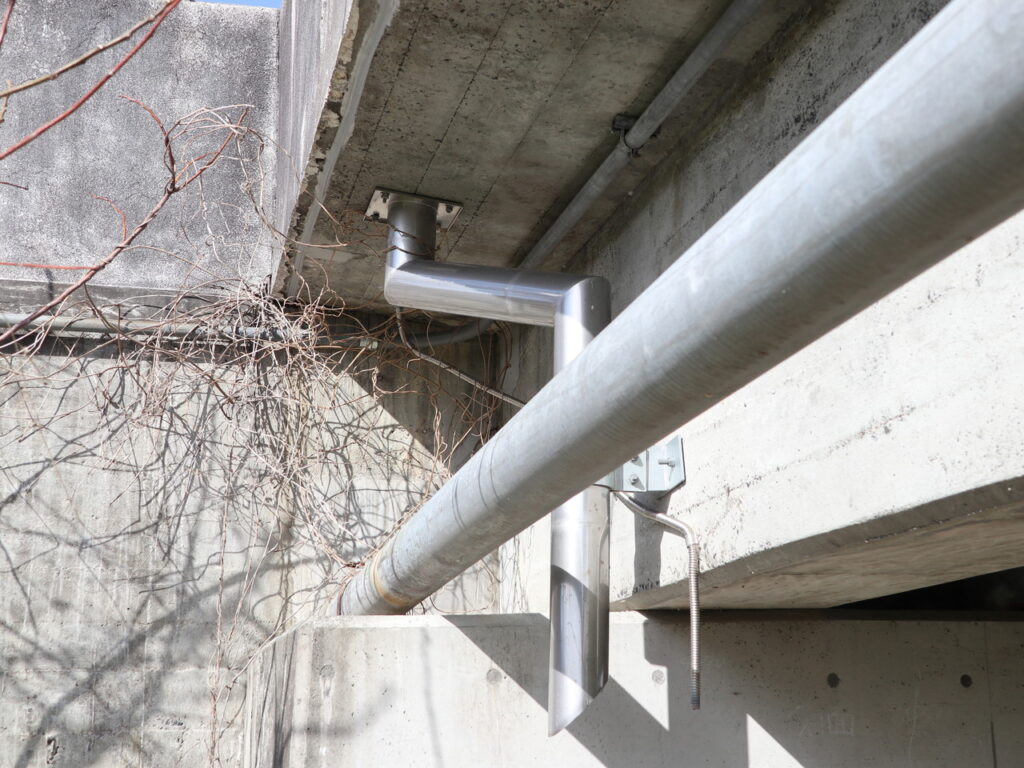

②-A3-4.曲管例

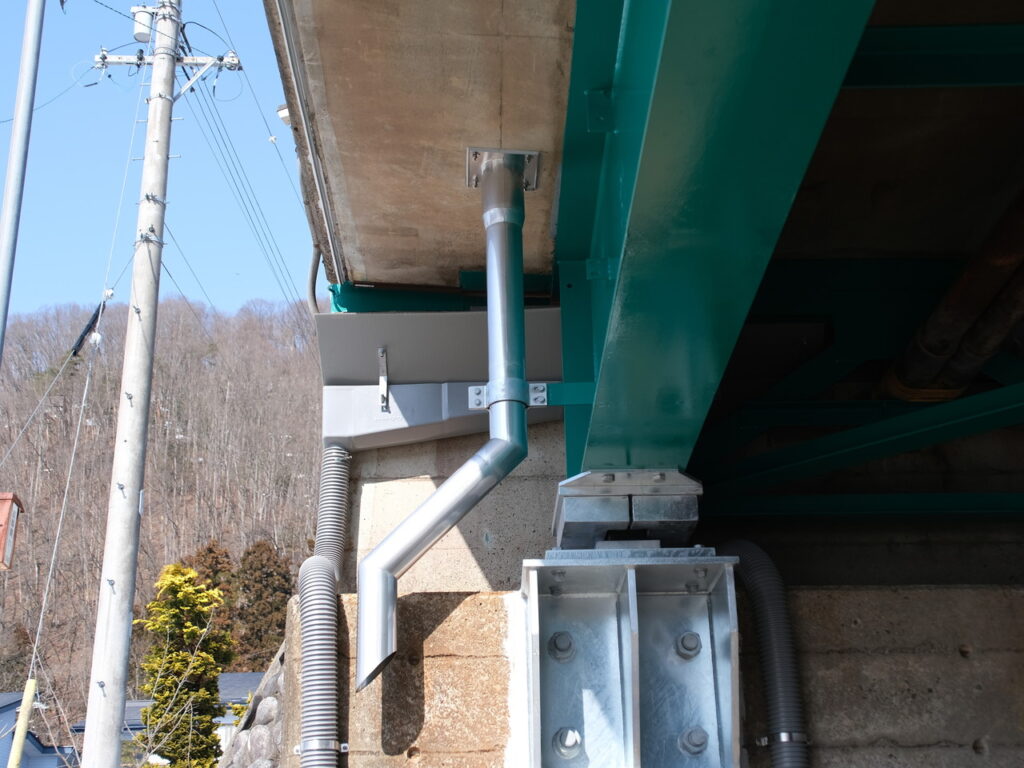

上記例の現場写真 京都府 舞鶴市
フリーキーワード：浜田橋
上記例の現場写真 愛媛県 西条市
フリーキーワード：上室川橋
上記例の現場写真 岐阜県 下呂市
フリーキーワード：益田橋
上記例の現場写真 愛知県 岡崎市
フリーキーワード：中埜橋
上記例の現場写真 京都府 宇治市
フリーキーワード：大師橋
上記例の現場写真 岐阜県 大垣市
フリーキーワード：水門川橋
上記例の現場写真 静岡県 富士土木事務所
フリーキーワード：富士見橋
上記例の現場写真 千葉県 市原土木事務所
フリーキーワード：町木橋
上記例の現場写真 静岡県 袋井土木事務所
フリーキーワード：郡界橋
上記例の現場写真 岐阜県 東白川村
フリーキーワード：柏本橋
上記例の現場写真 栃木県 矢板土木事務所
フリーキーワード：金龍橋

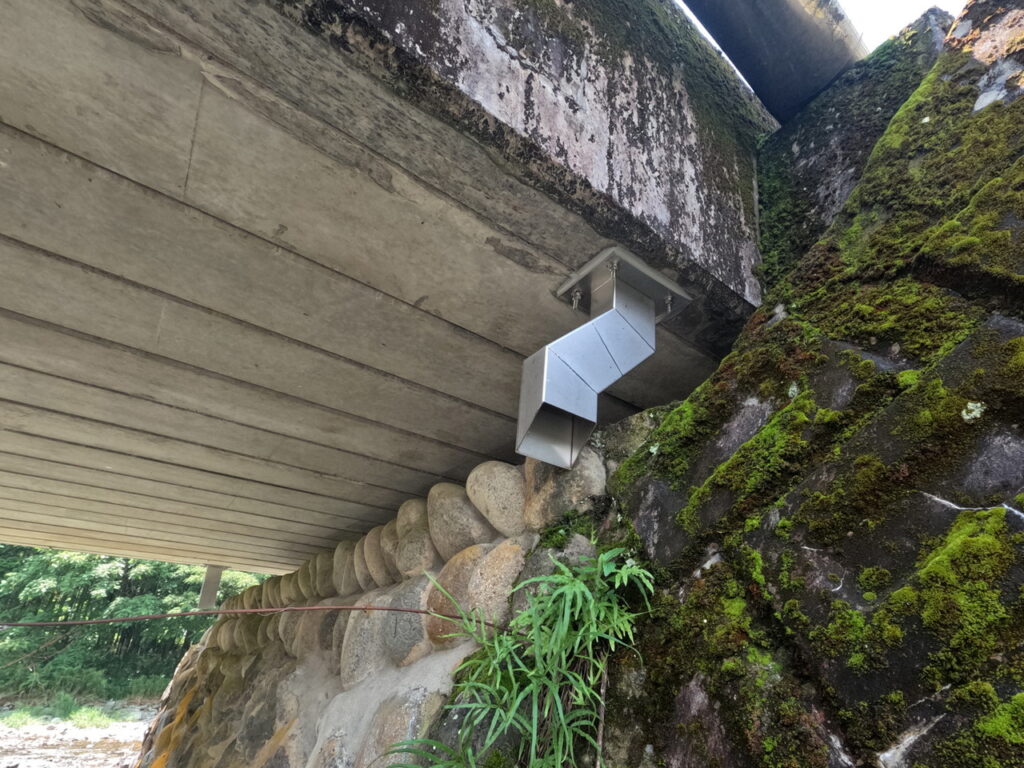

②-A3-5.三次元形状、複雑な曲管例

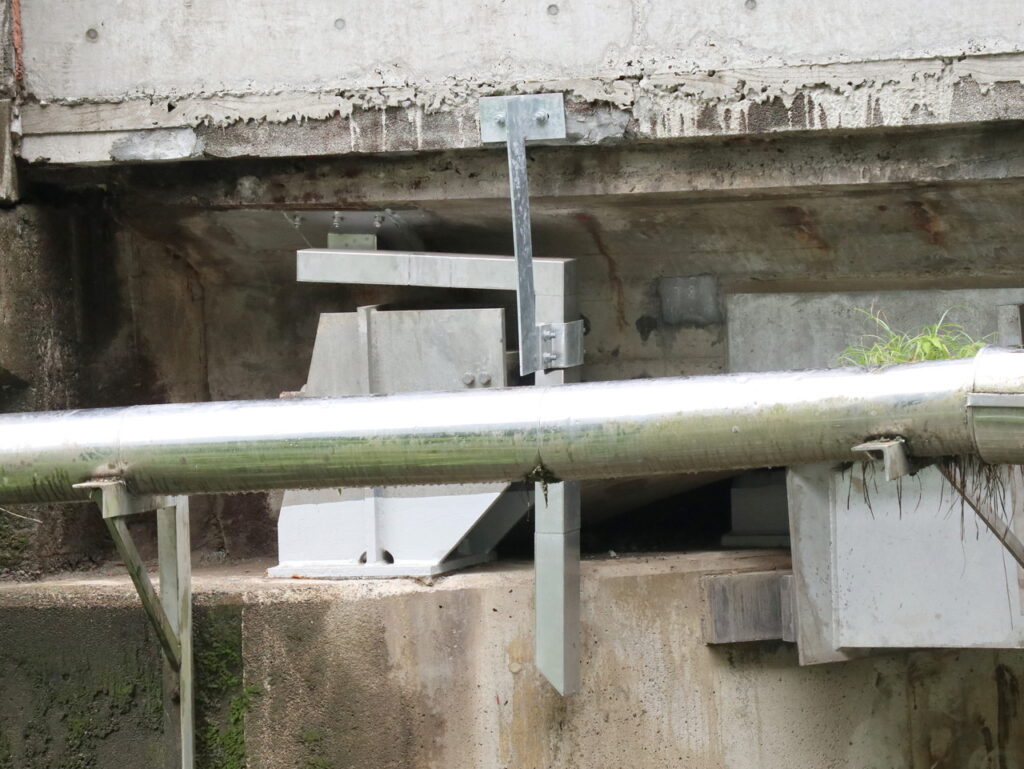

落橋防止装置、アンカー設置可能位置の制約からの形状。隙間に管を設置するため、高さを抑えた角管としました
上記例の現場写真 兵庫県 但馬県民局
フリーキーワード：大左近橋
上記例の現場写真 静岡県 浜松市
フリーキーワード：新橋2
上記例の現場写真 静岡県 富士宮市
フリーキーワード：長田橋
上記例の現場写真 静岡県 下田土木事務所
フリーキーワード：門前橋
上記例の現場写真 長野県 木曽建設事務所
フリーキーワード：黒田橋
②-A3-6.プレート箇所 異形、曲げ有り例
段差のある製作例
上記例の現場写真 大阪府 貝塚市
フリーキーワード：石原橋

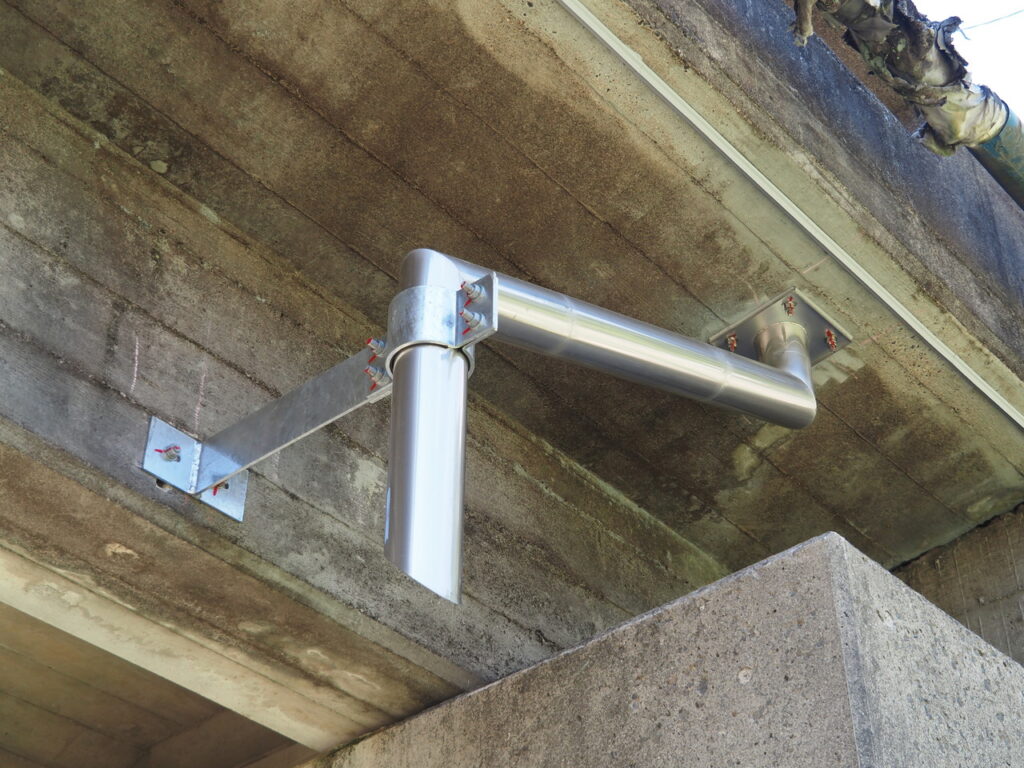

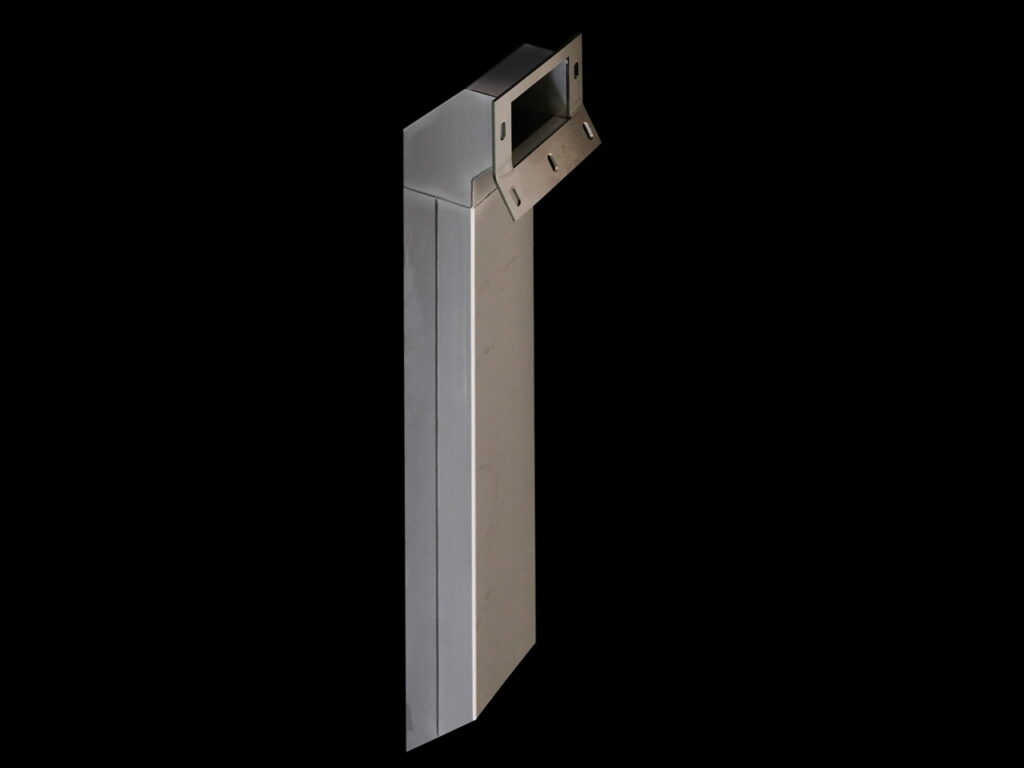

角管でL形状例（凸）
上記例の現場写真 愛知県 中部地方整備局 名古屋国道事務所
フリーキーワード：須形橋
角管でL形状例（凹）
上記例の現場写真 東京都 練馬区
フリーキーワード：湿化味橋

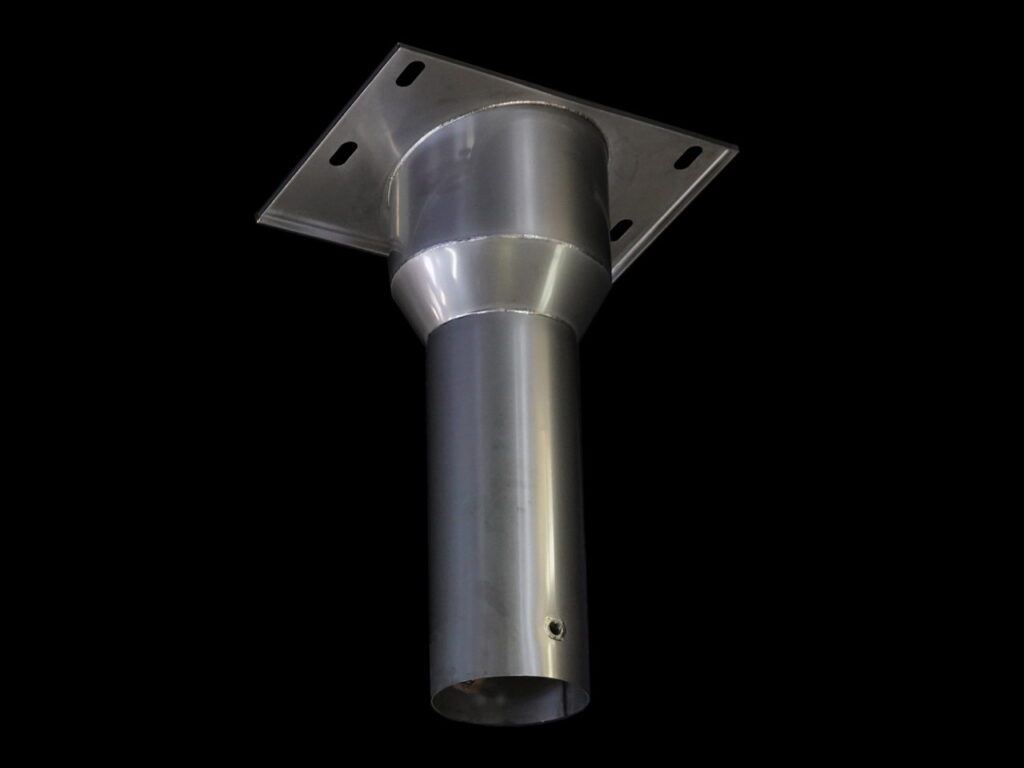

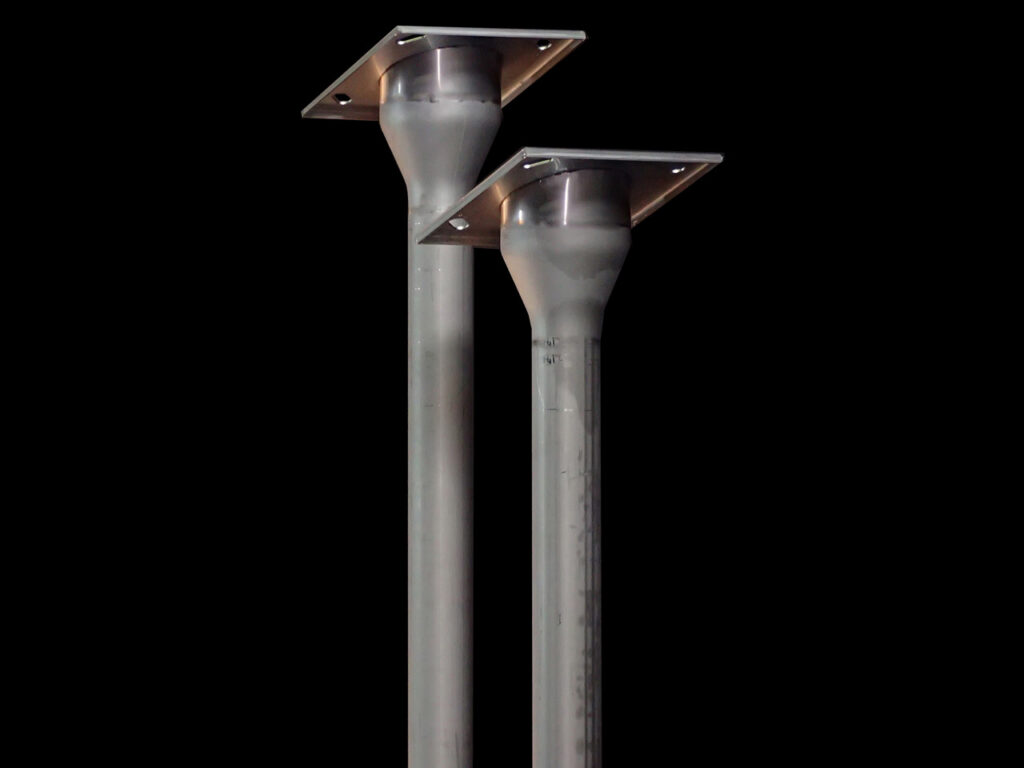

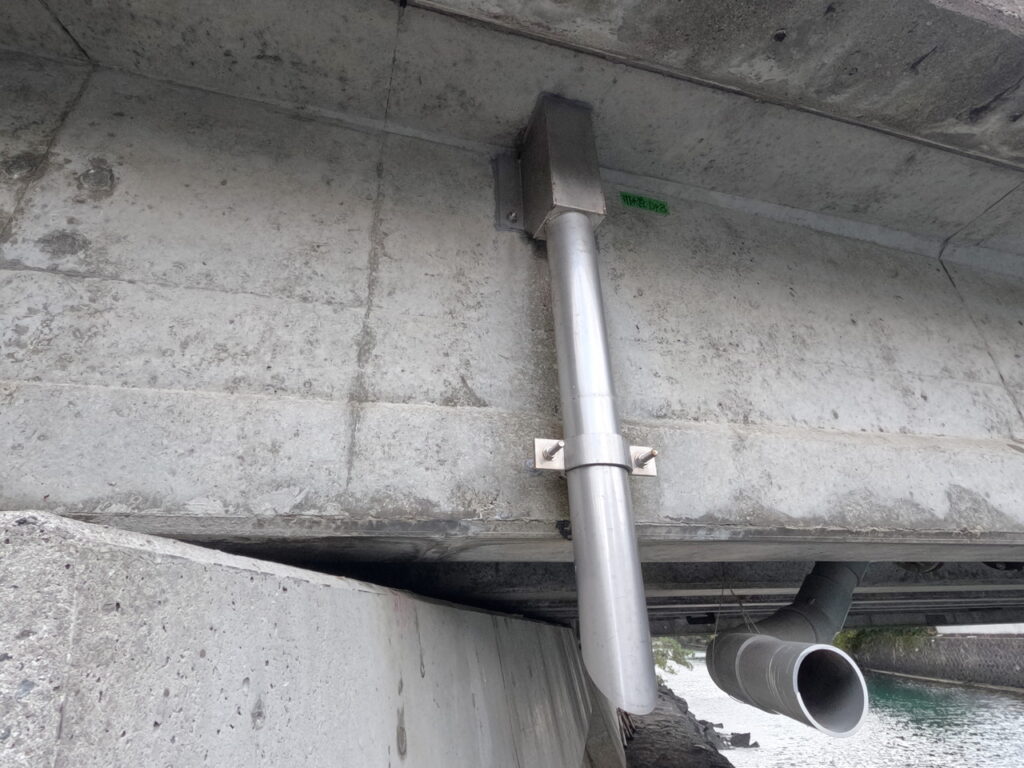

②-A3-7.レデューサー（レジューサー）

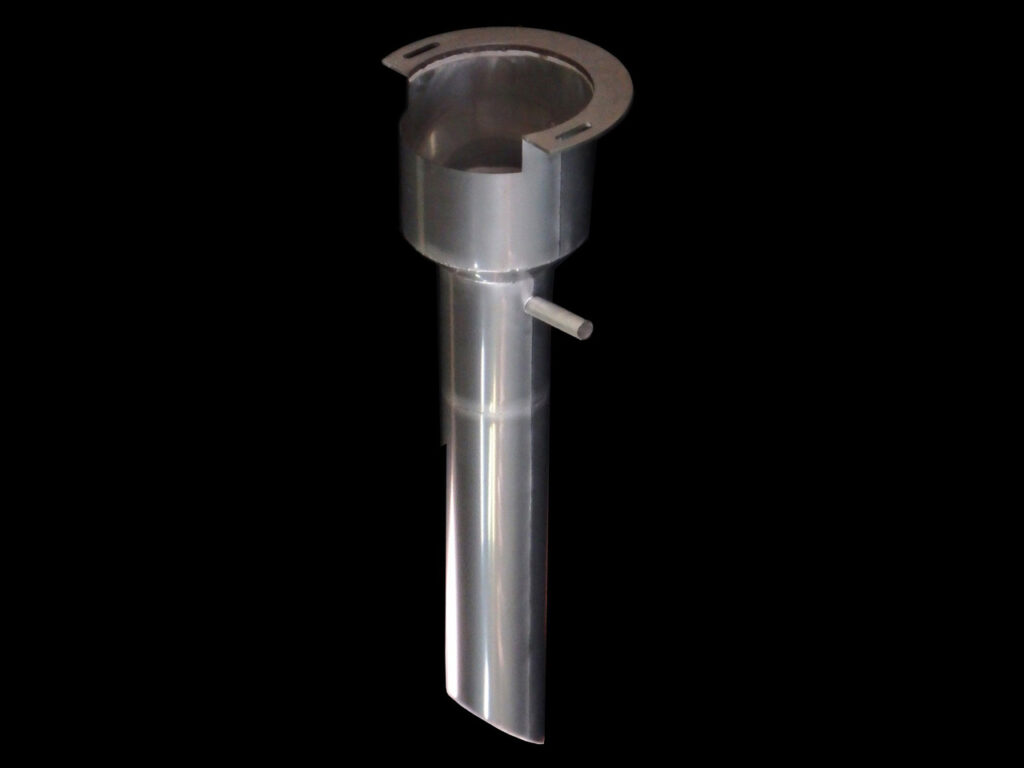

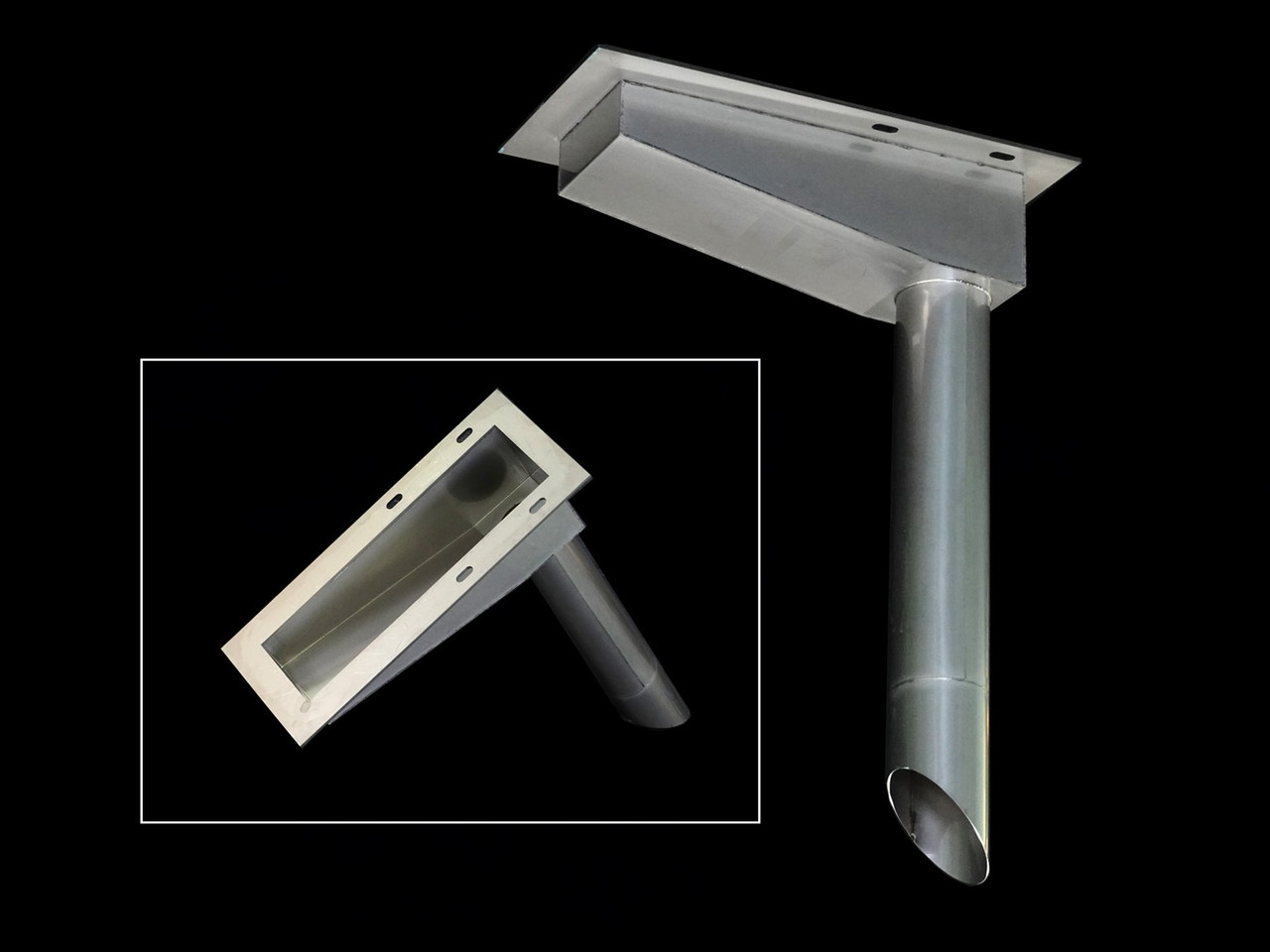

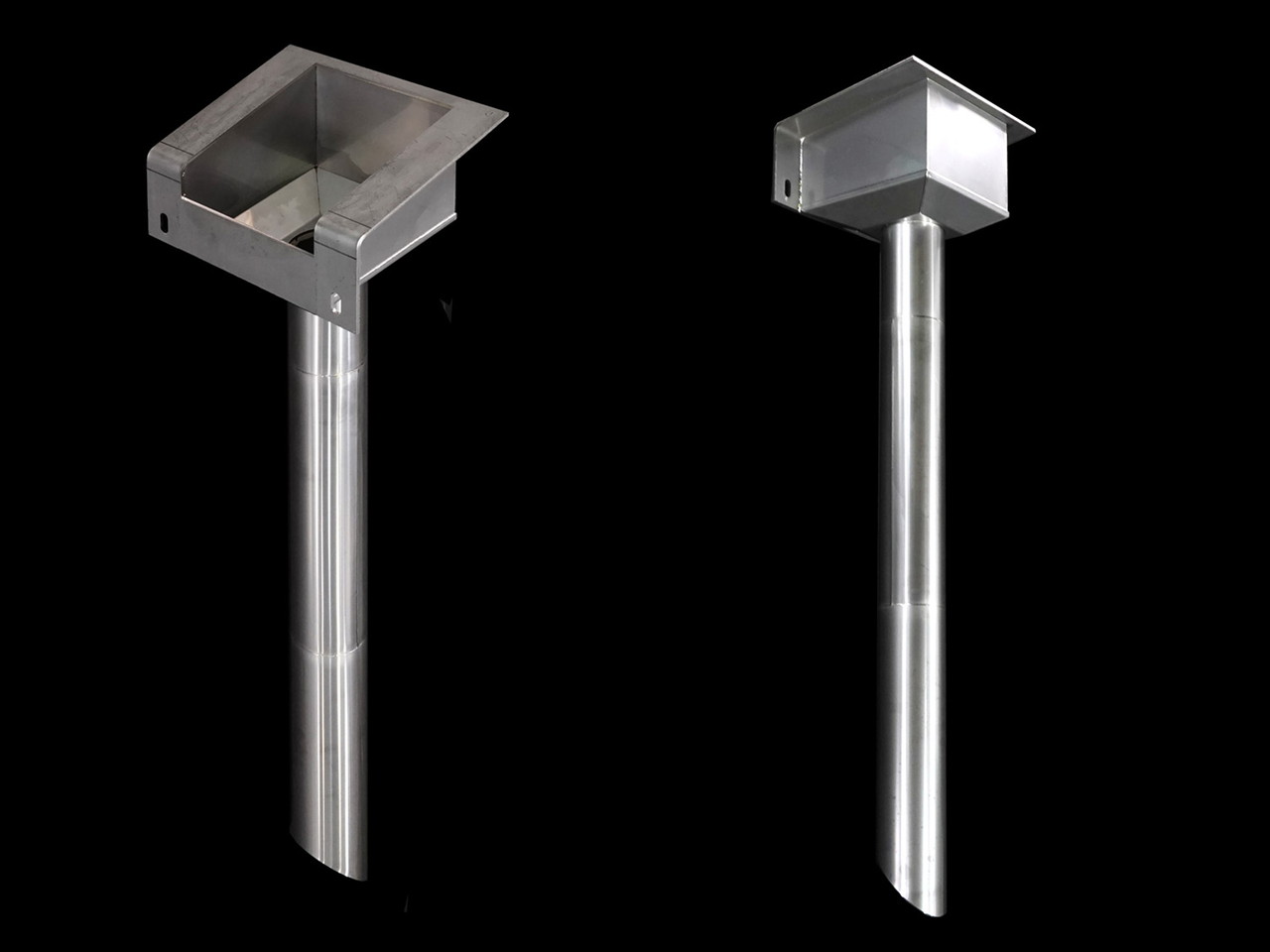

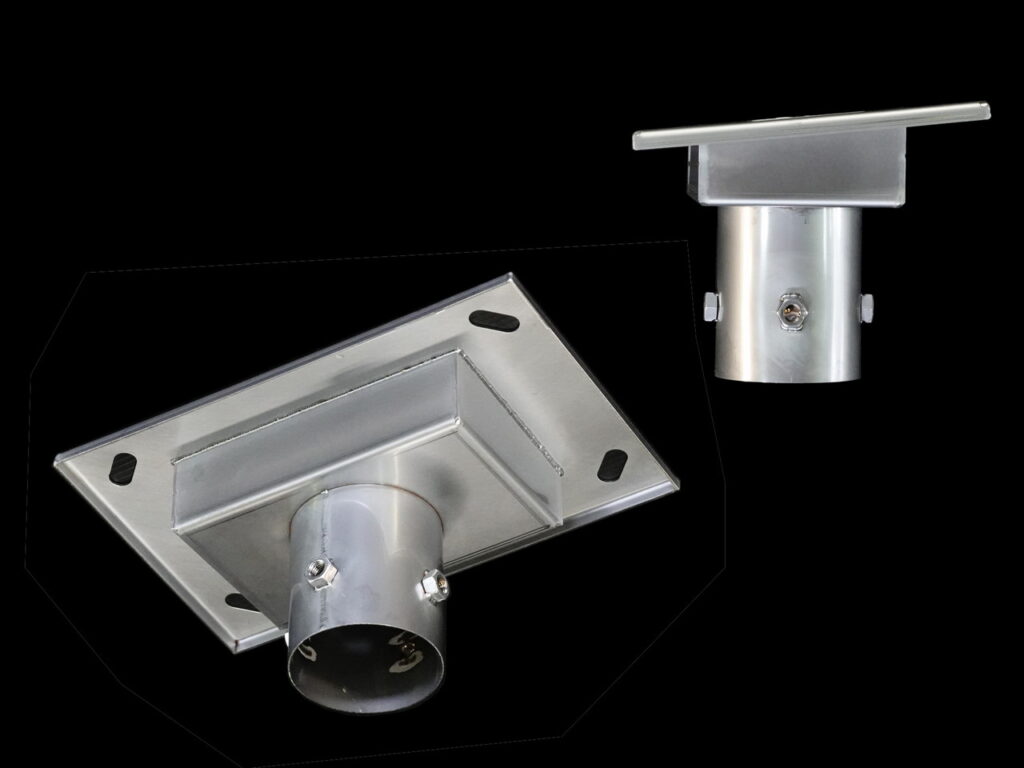

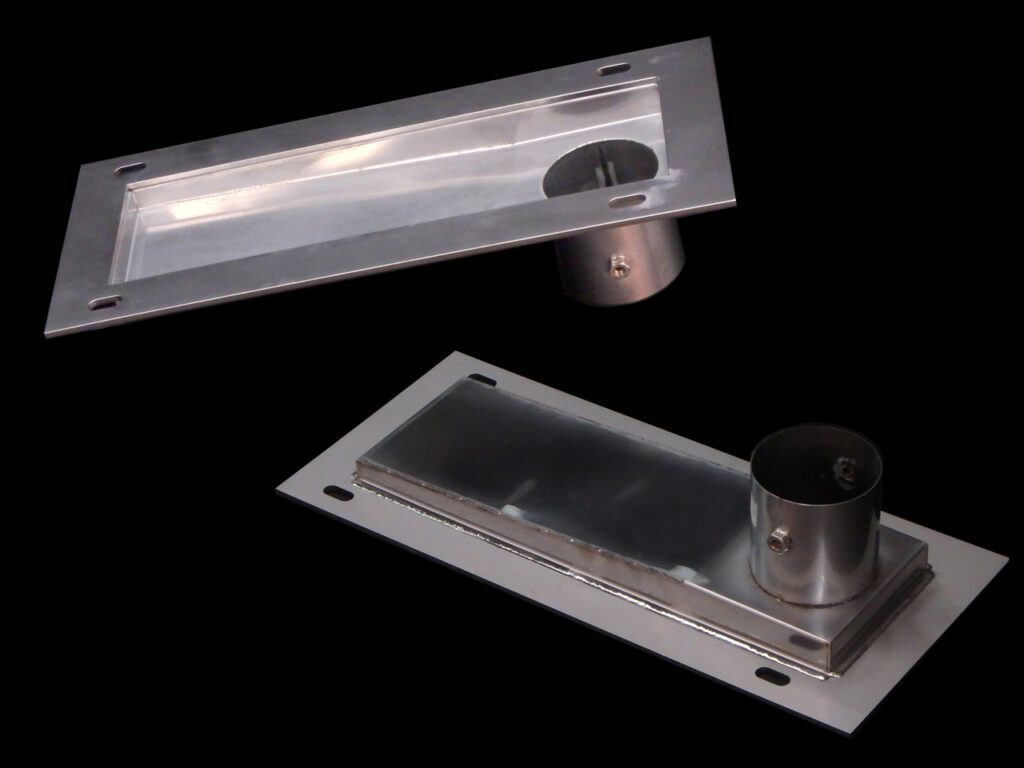

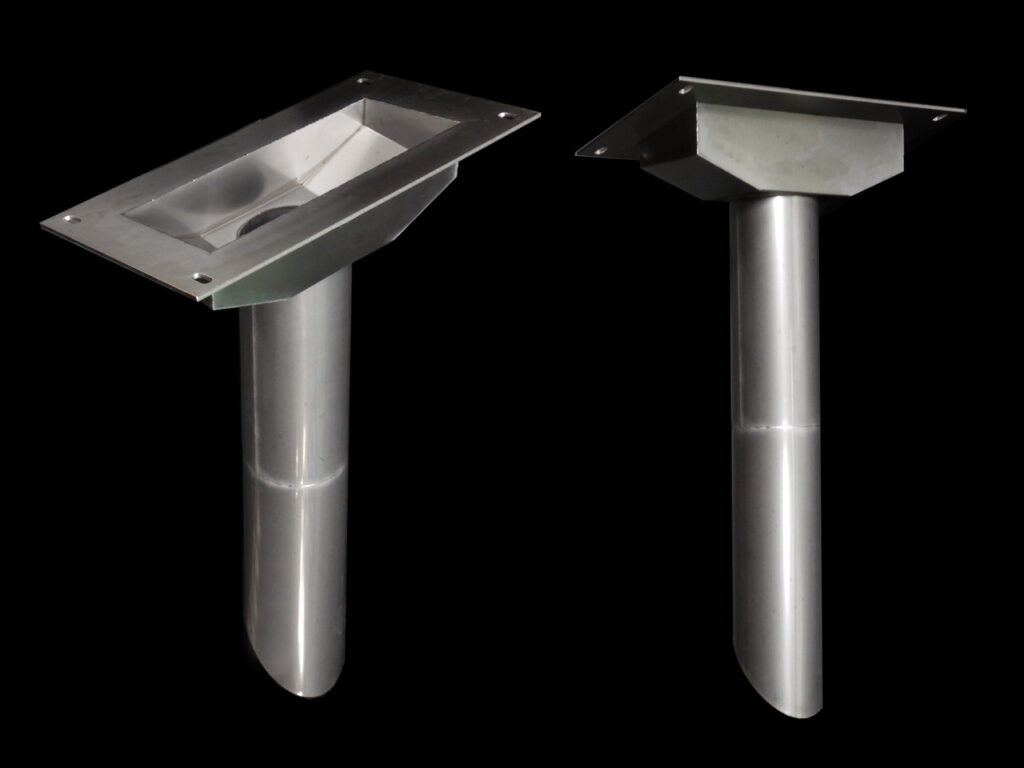

受桝形状例
上記例の現場写真 岐阜県 古川土木事務所
フリーキーワード：新広瀬橋
上記例の現場写真 岐阜県 飛騨市
フリーキーワード：阿曾布橋
上記例の現場写真 静岡県 浜松市
フリーキーワード：渚橋
上記例の現場写真 新潟県 長岡市
フリーキーワード：十楽寺尼瀬道路橋（跨線）
上記例の現場写真 岡山県 美作市
フリーキーワード：泰平橋
当社管をボルト接続にて。
上記例の現場写真 鹿児島県
フリーキーワード：川北橋
上記例の現場写真 岐阜県 御嵩町
フリーキーワード：美佐野高橋
②-A3-8.切り込みのある形状例

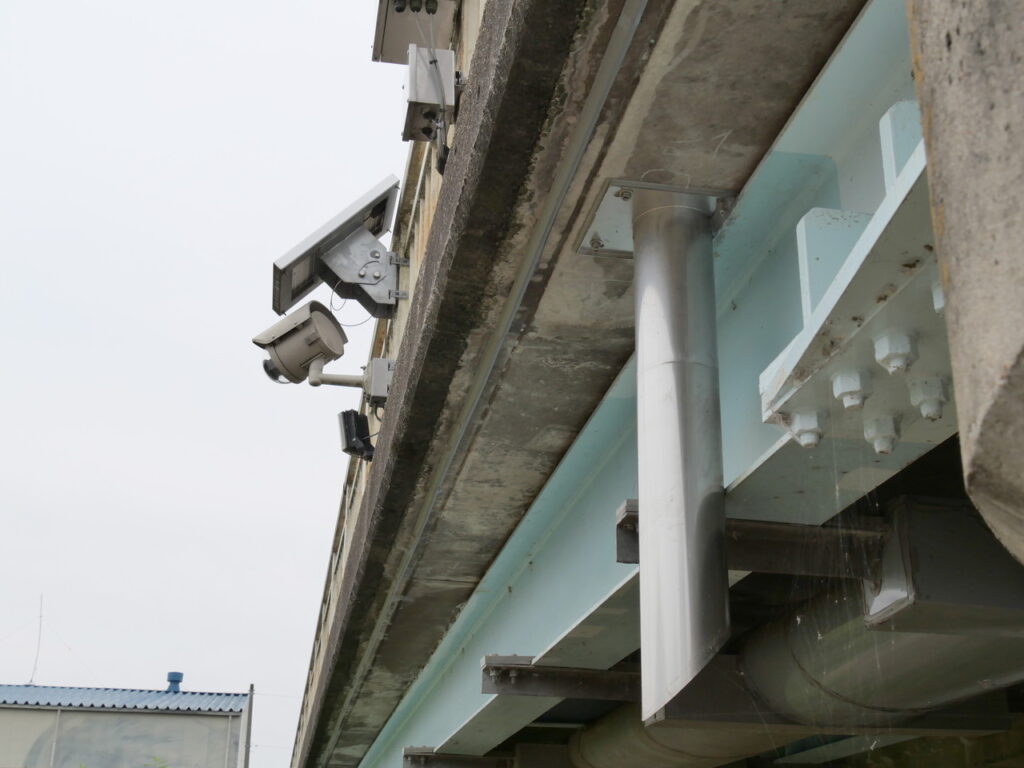

鋼桁の上フランジとの接触を避けるための形状例
上記例の現場写真 長野県 松本市
フリーキーワード：井川城橋
斜めにでてきている既設桝の流末を避けるための形状例①
上記例の現場写真 長野県 箕輪町
フリーキーワード：明神橋
斜めにでてきている既設桝の流末を避けるための形状例②
上記例の現場写真 福井県 南越前町
フリーキーワード：大鶴目橋
斜めにでてきている既設桝の流末と上フランジを避けるための形状例
上記例の現場写真 兵庫県 洲本市
フリーキーワード：竹原洲本二号橋

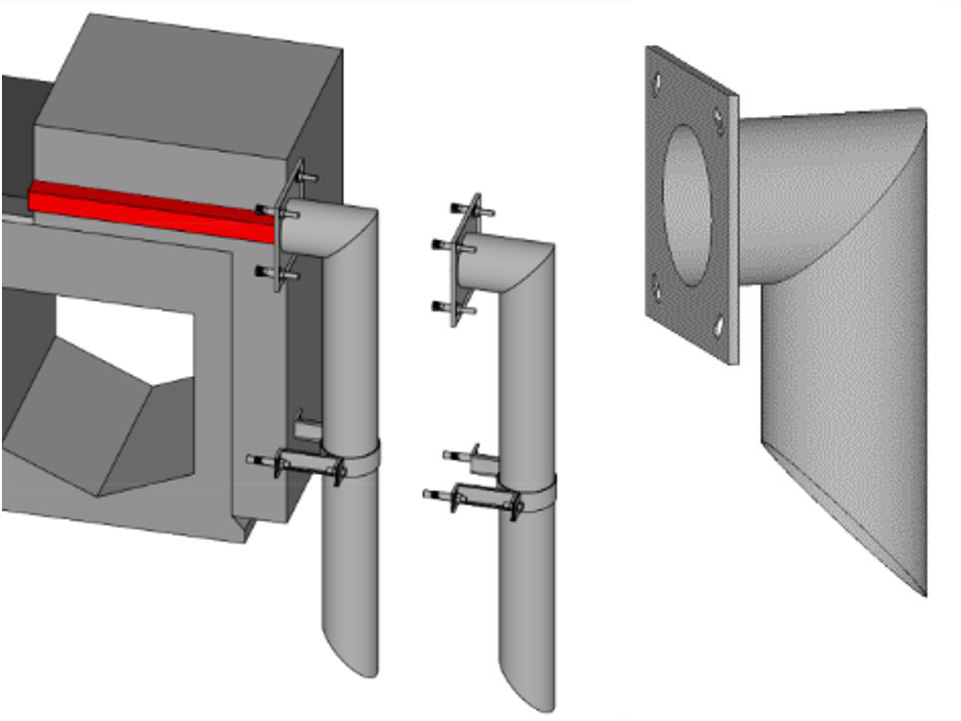

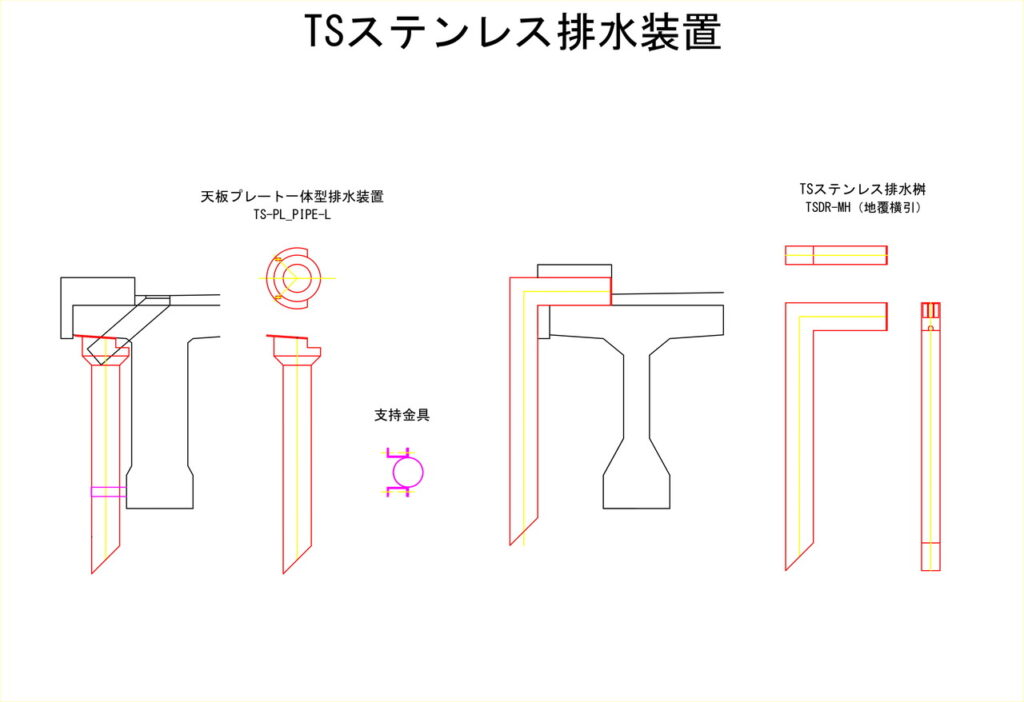

②-A3-9.地覆へ横向き・スラブホロー間詰部等

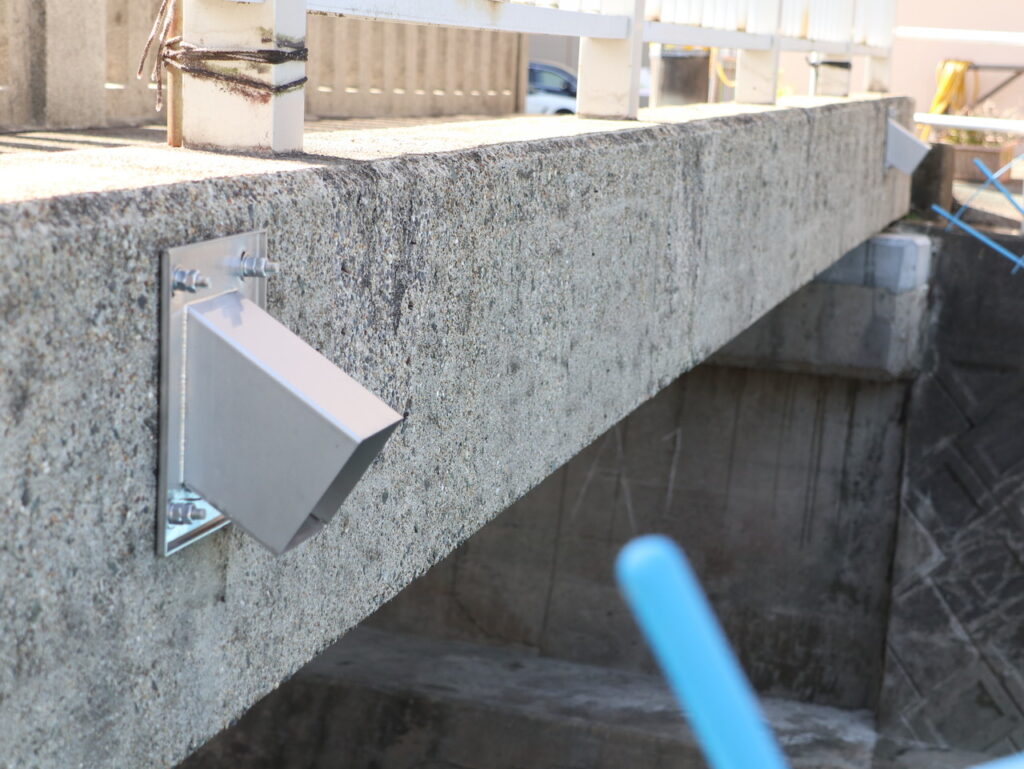

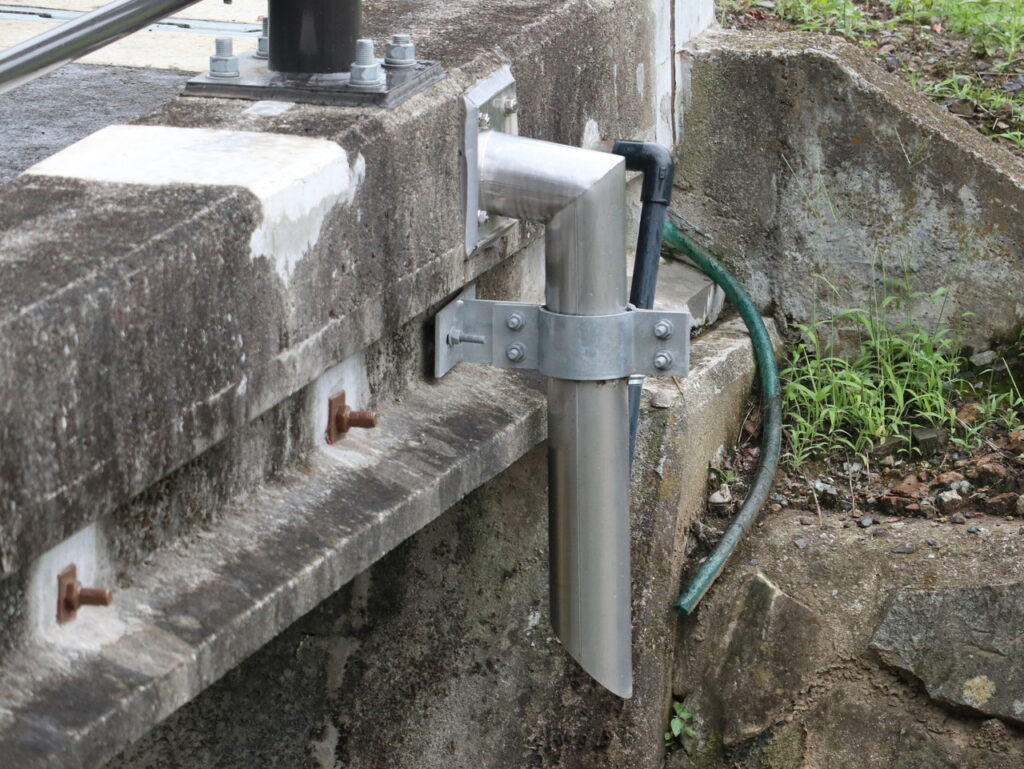

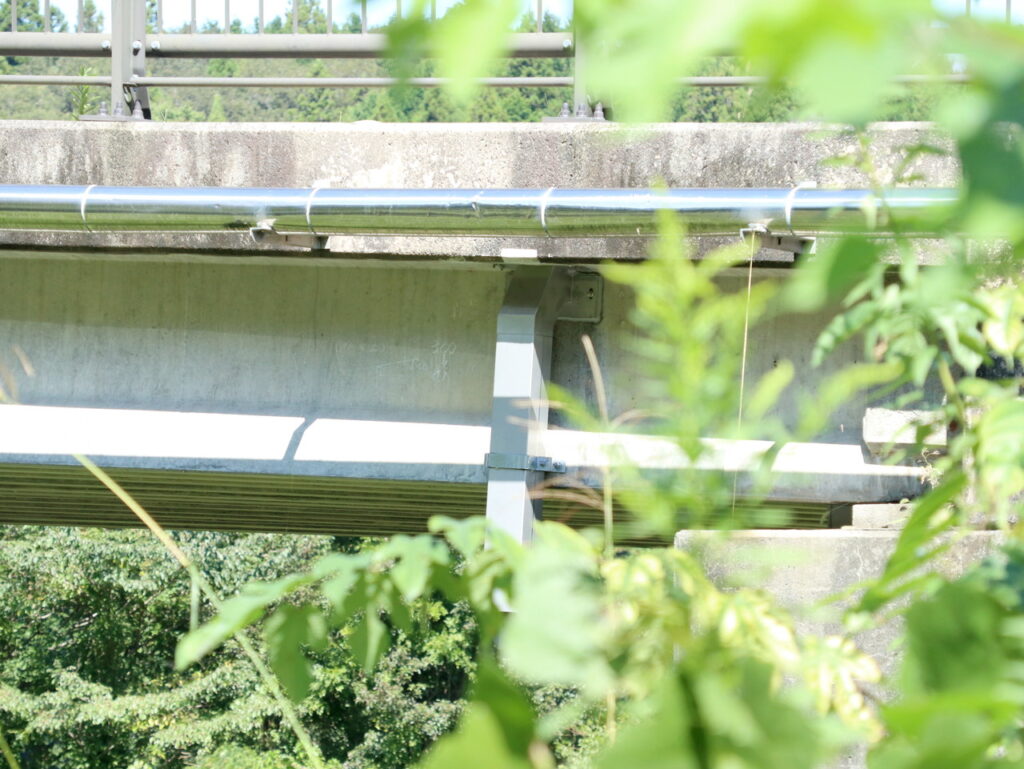

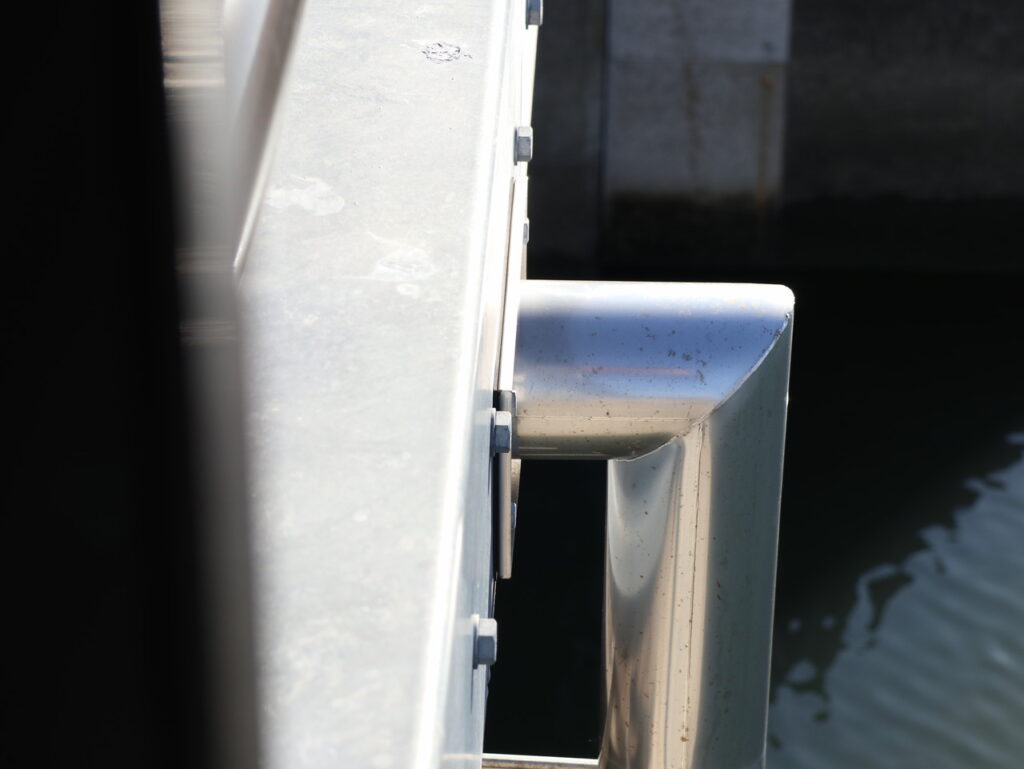

地覆横向きへの例 詳しくはこちら
上記例の現場写真 愛知県 東三河建設事務所
フリーキーワード：音羽橋
上記例の現場写真 兵庫県 丹波篠山市
フリーキーワード：肥田橋

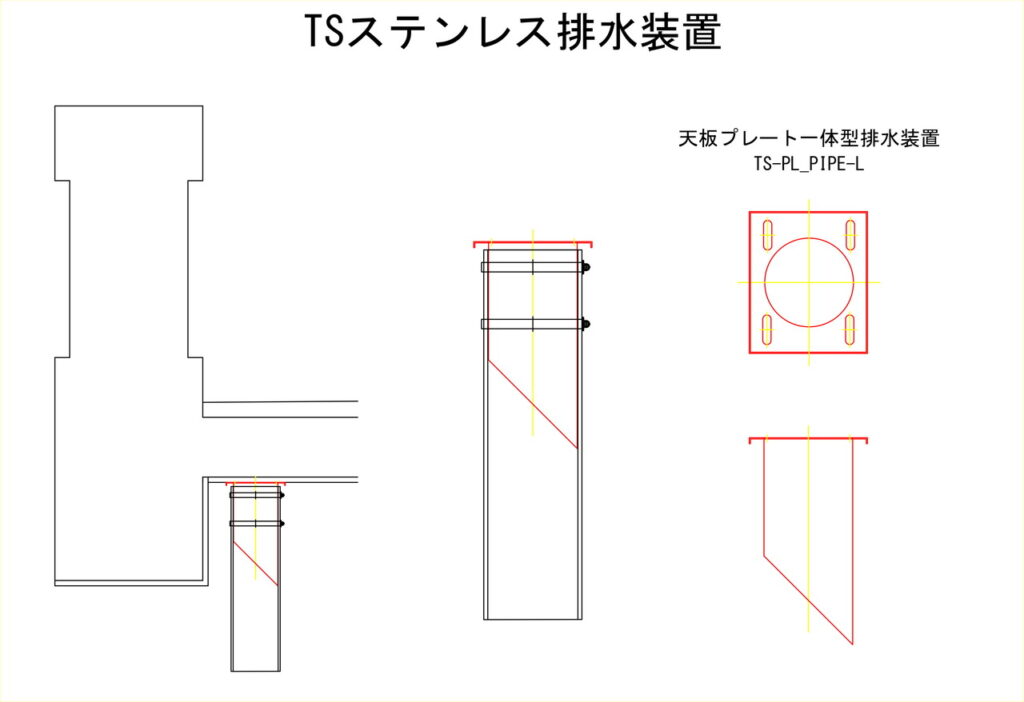

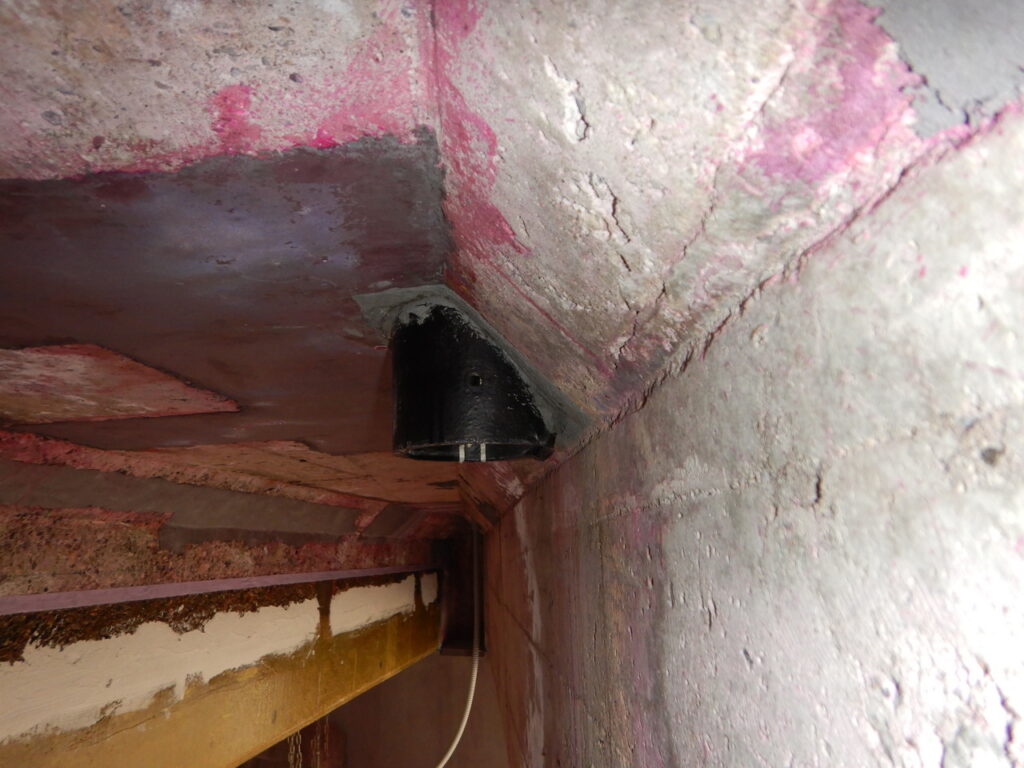

スラブ・ホロー桁下間詰部の例 詳しくはこちら
上記例の現場写真 岐阜県 岐阜市
フリーキーワード：栄光橋

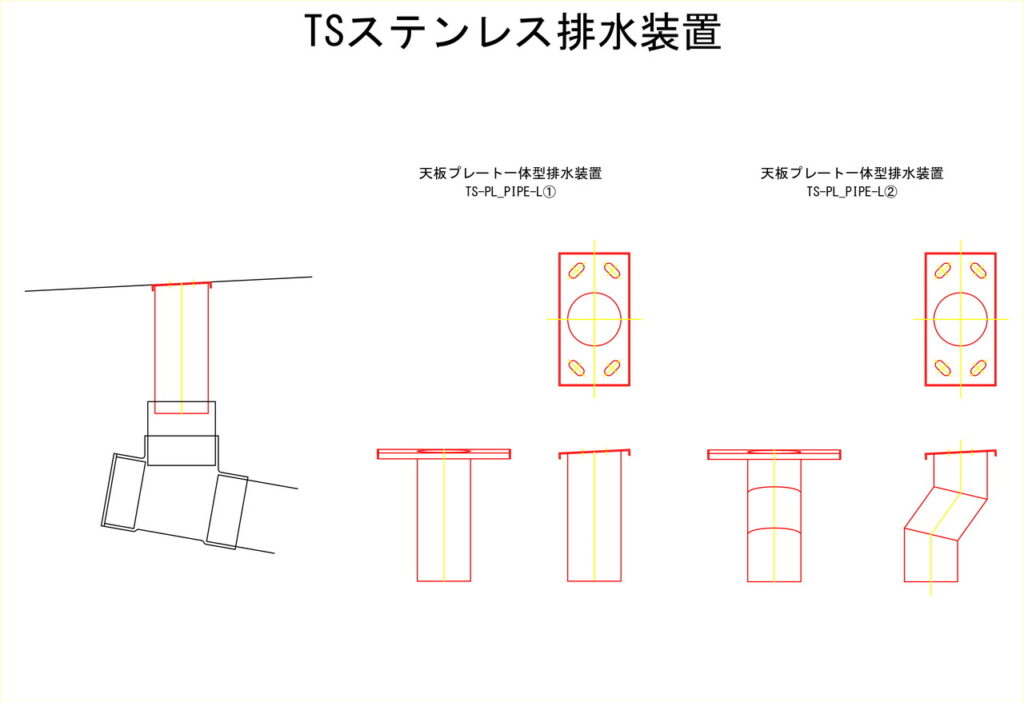

②-A3-10.様々な排水管への接続 /
キャッチベース等への導水例

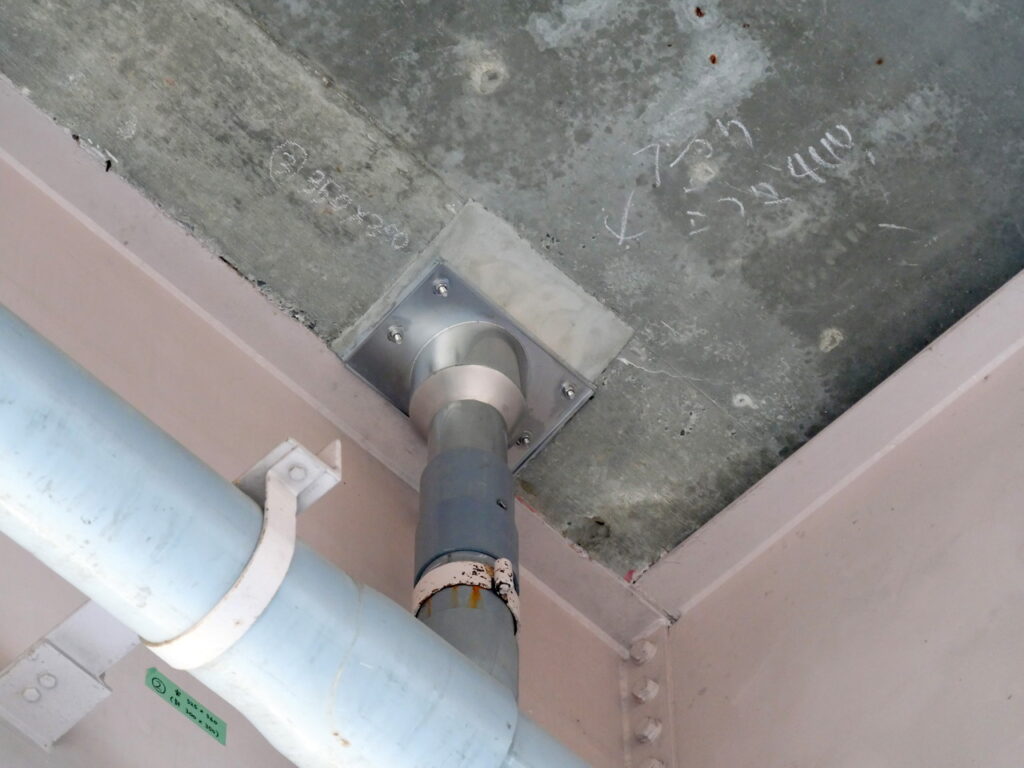

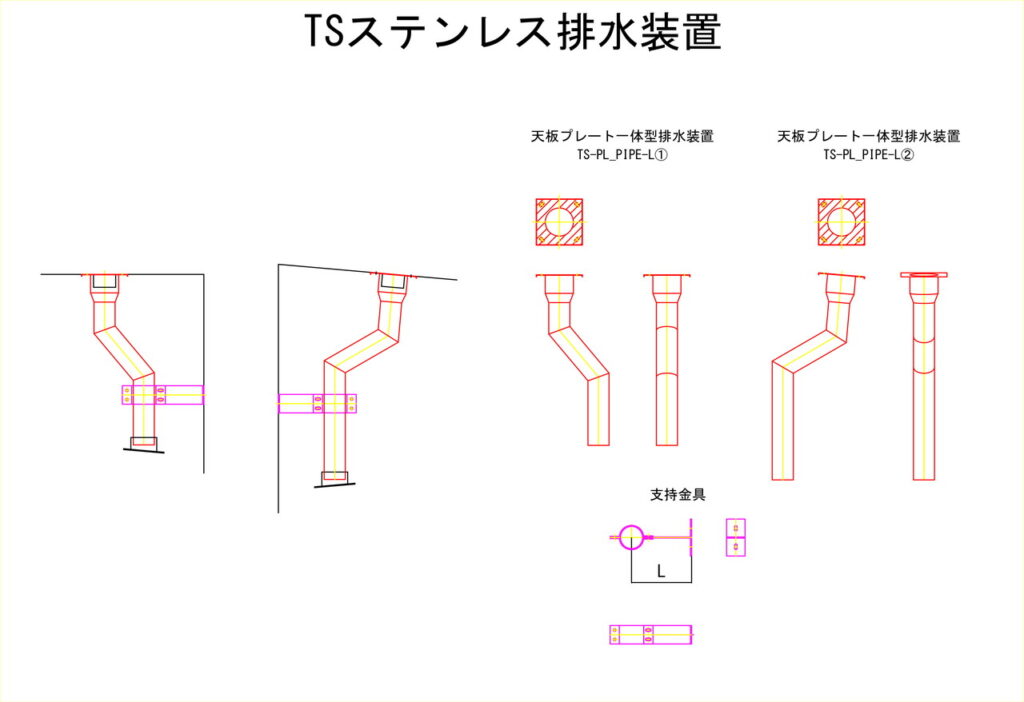

②-A3-10-1.他管種ボルト接続例

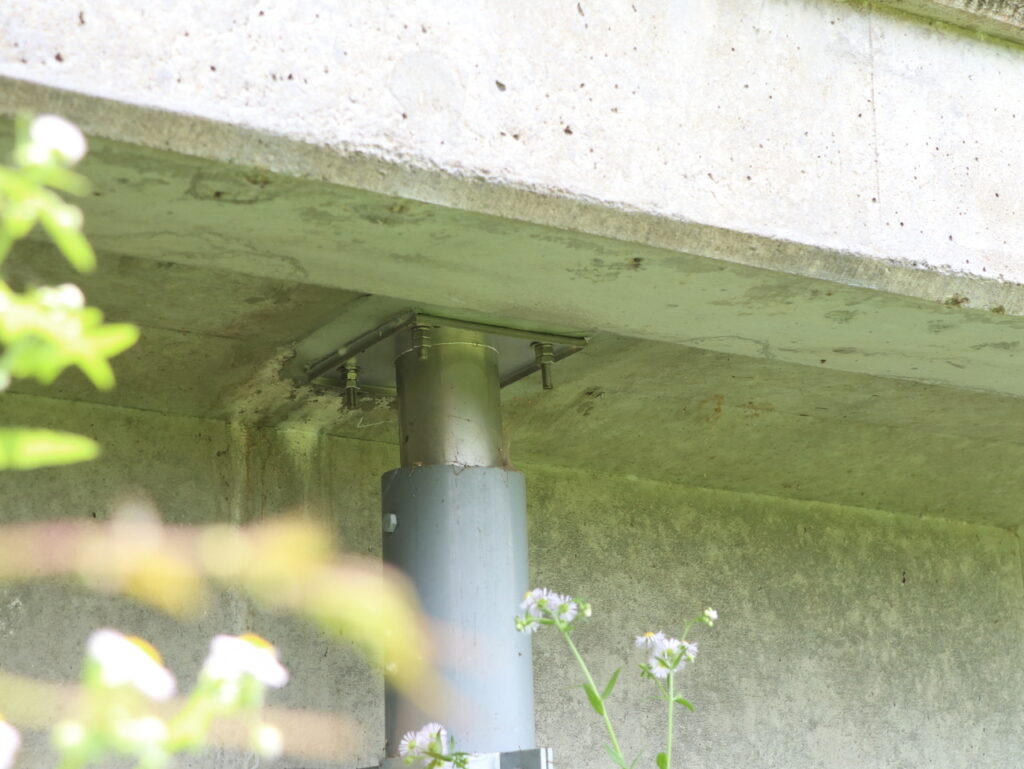

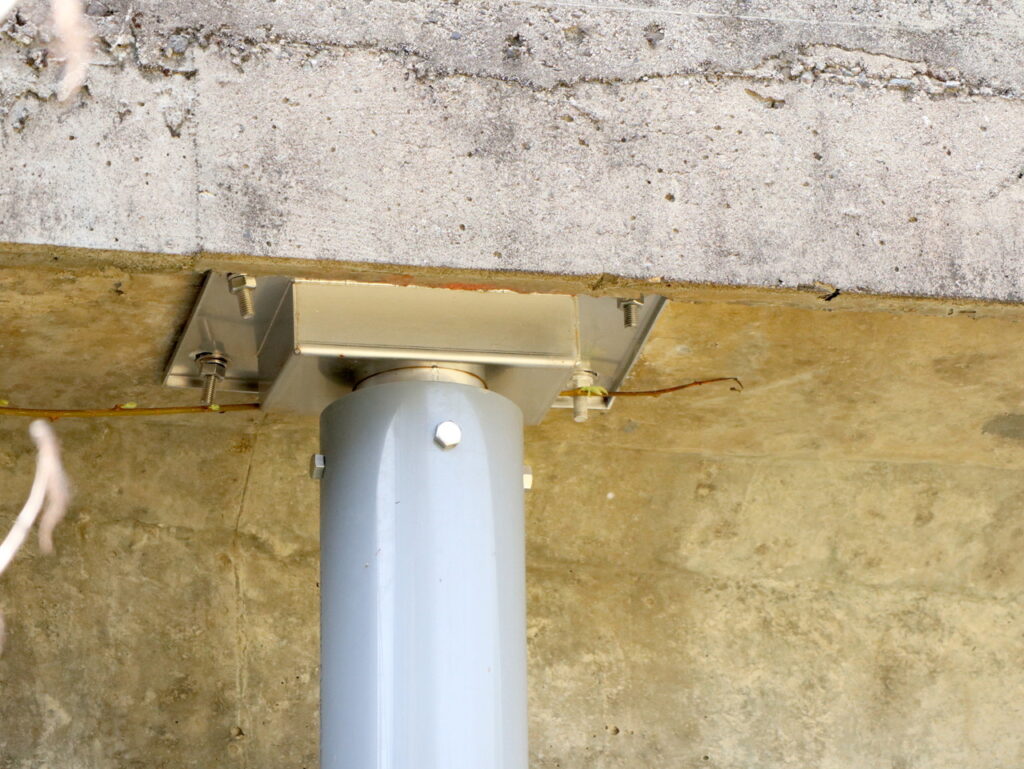

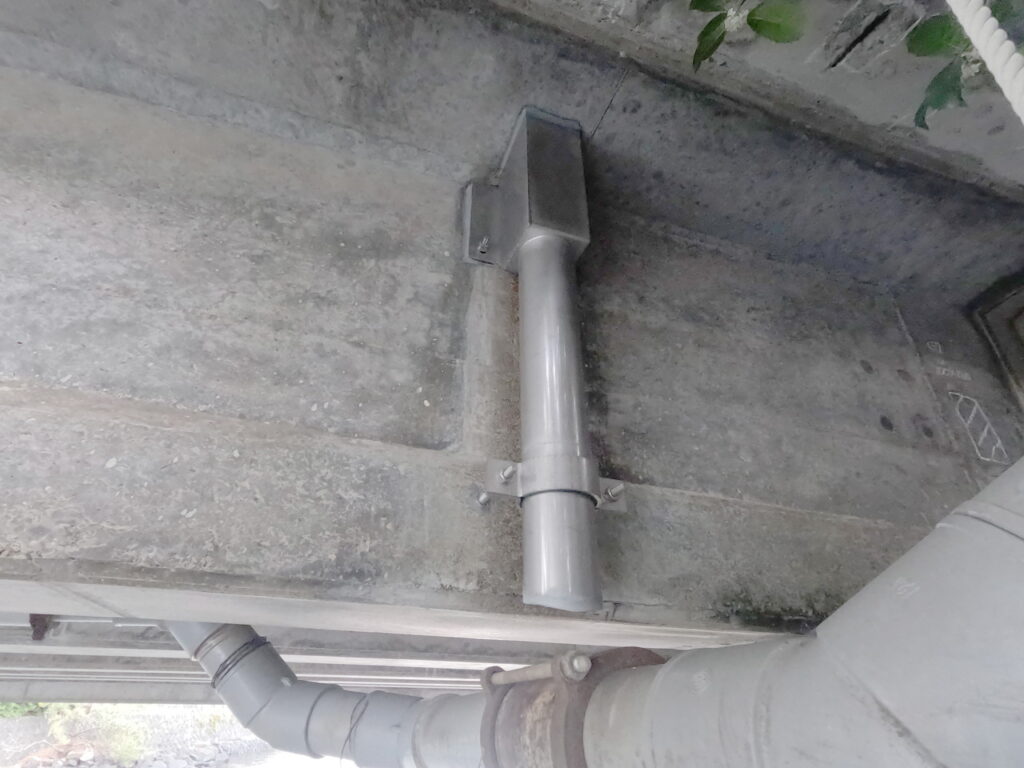

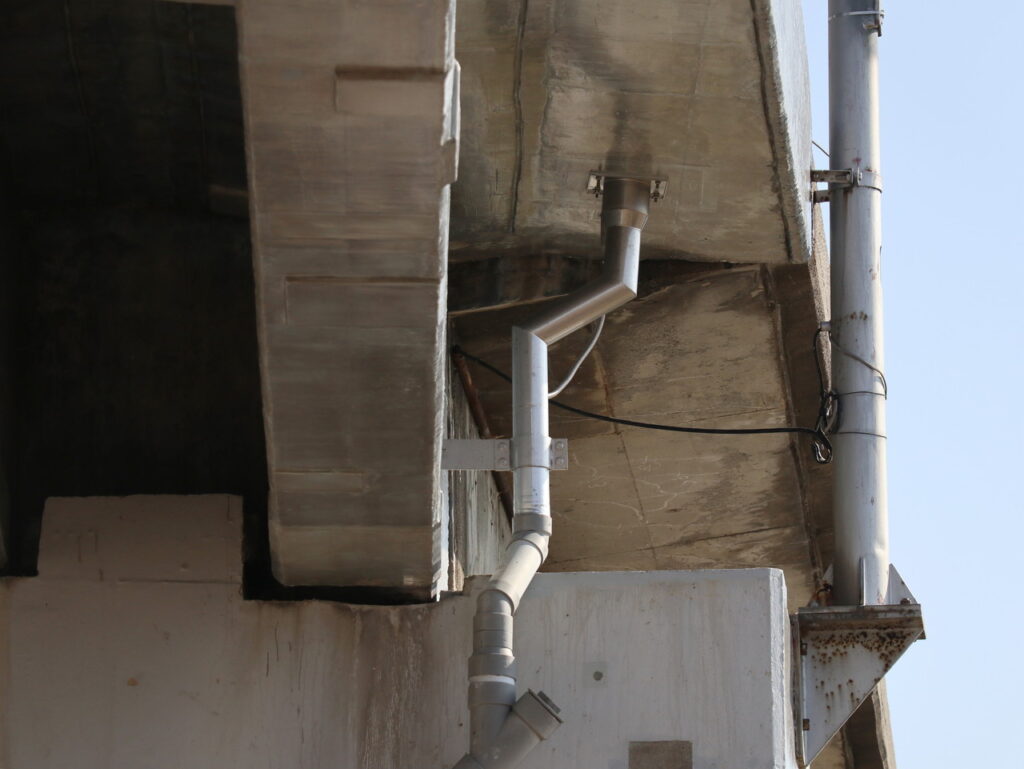

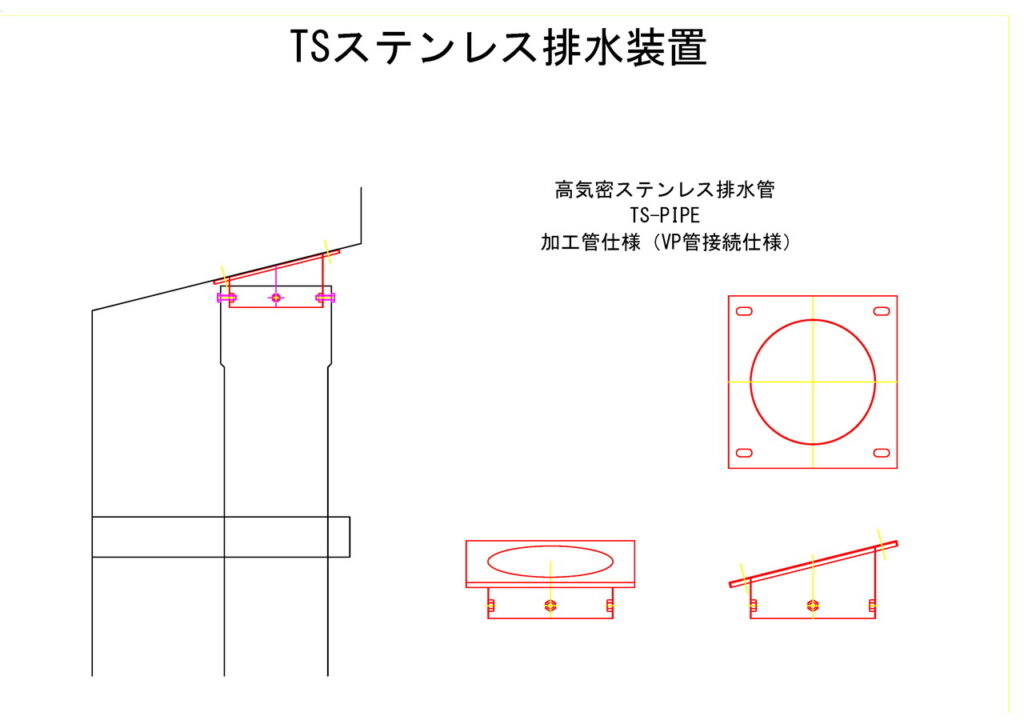

塩ビ管 ボルト接続例①

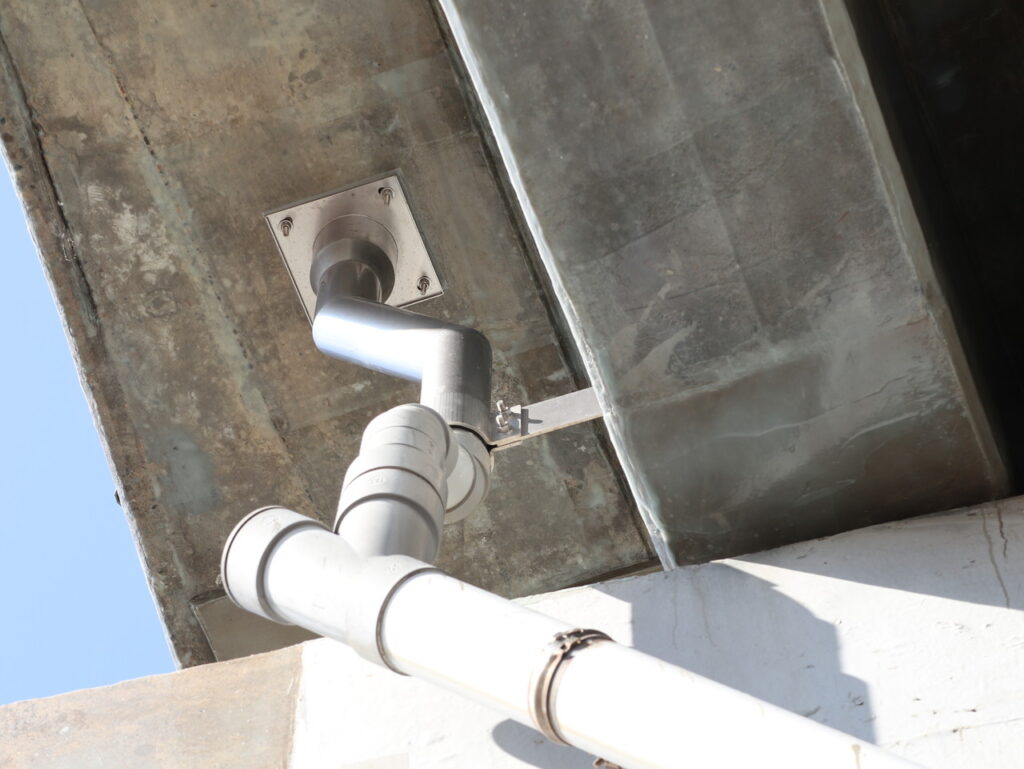

上記例の現場写真 岐阜県 美濃市
フリーキーワード：立花橋
塩ビ管 ボルト接続例②
上記例の現場写真 兵庫県 西播磨県民局
フリーキーワード：渡所橋
塩ビ管 ボルト接続例③
上記例の現場写真 奈良県 御杖村
フリーキーワード：付谷橋

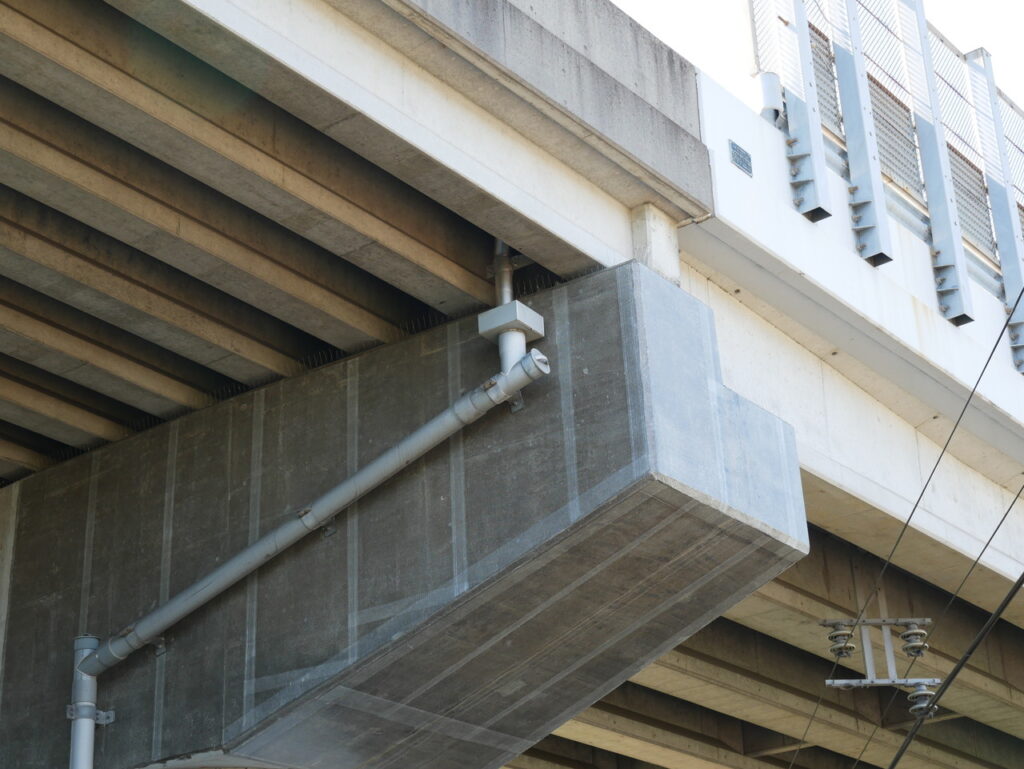

②-A3-10-2.高気密ステンレス排水管 接続例
挿し込み用のプレス＋TSカップリングが必要になります。※ボルトでの取付けも可能です
高気密ステンレス排水管 接続例①
一体でなく分離することで回転が可能になりキャッチベースへの導水の調整が若干可能に。（ボルト接続の場合、回転が極僅かになります）
上記例の現場写真 愛知県（知多半島道路）
フリーキーワード：白沢橋
高気密ステンレス排水管 接続例②

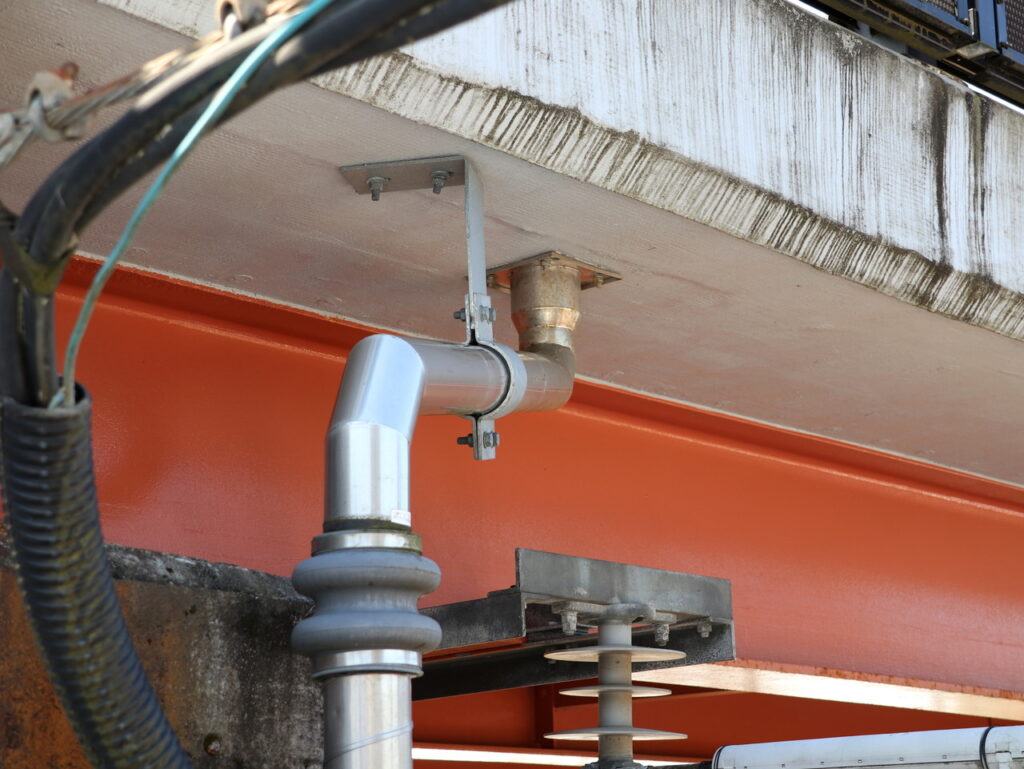

分離することで現地で桁に寄せる調整が可能に。金具は寸切りボルトで吊下げとしています。
上記例の現場写真 栃木県 日光市
フリーキーワード：飯居橋

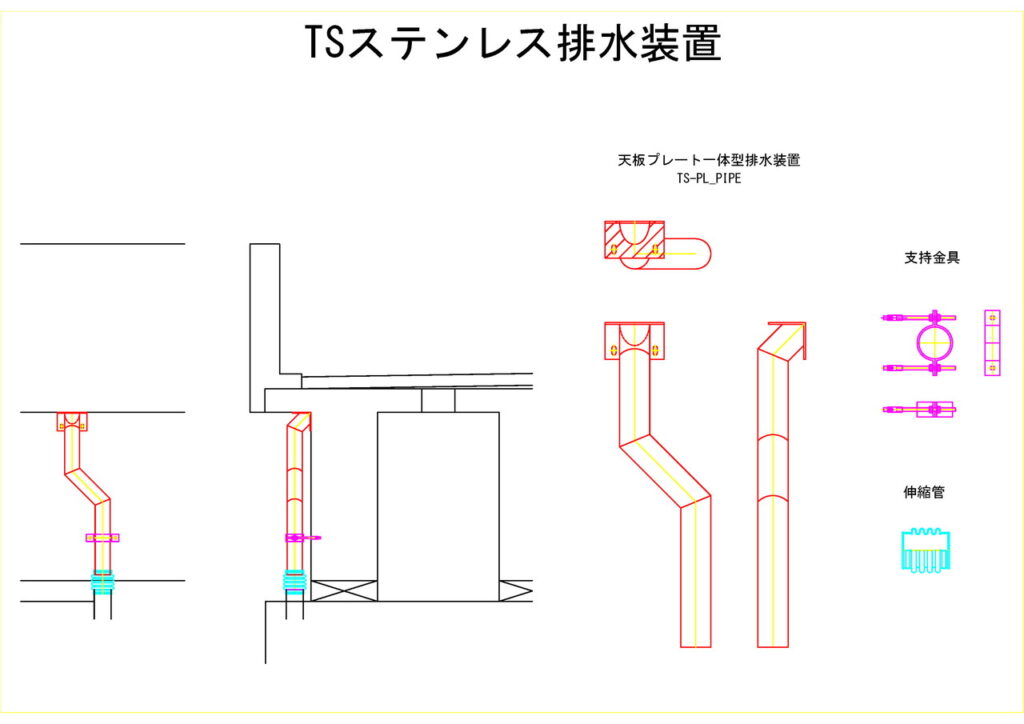

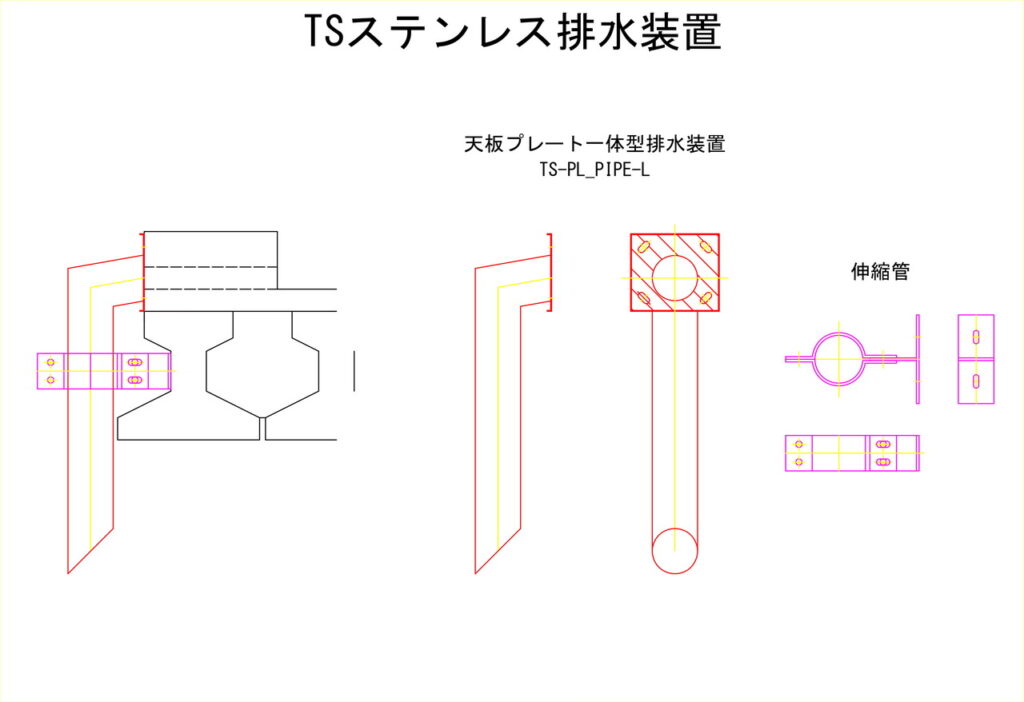

②-A3-10-3.伸縮管 接続例
伸縮管 接続例①（VP管接続）
伸縮管から下は接続できるサイズであれば管種は問いません。
上記例の現場写真 三重県 松阪建設事務所
フリーキーワード：雲母橋

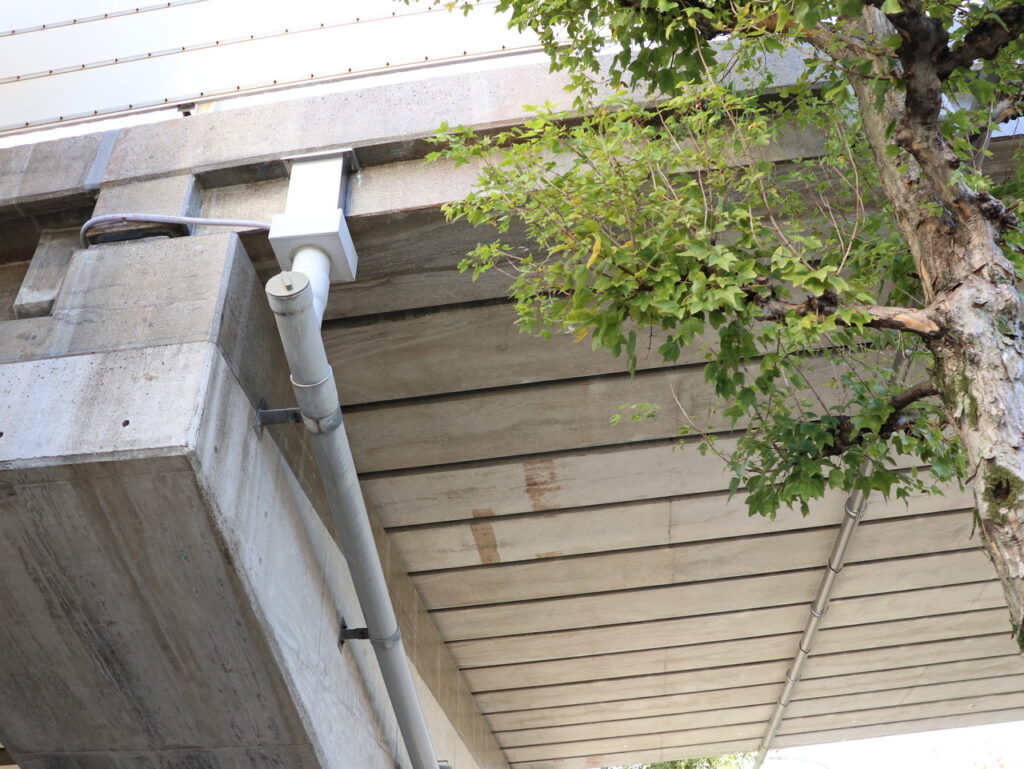

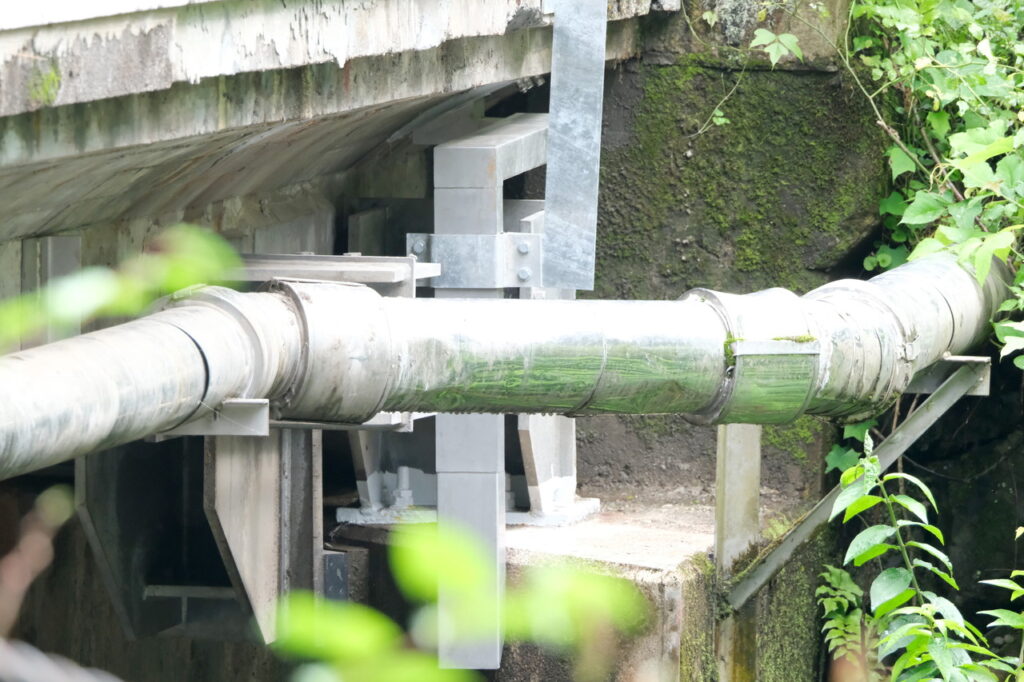

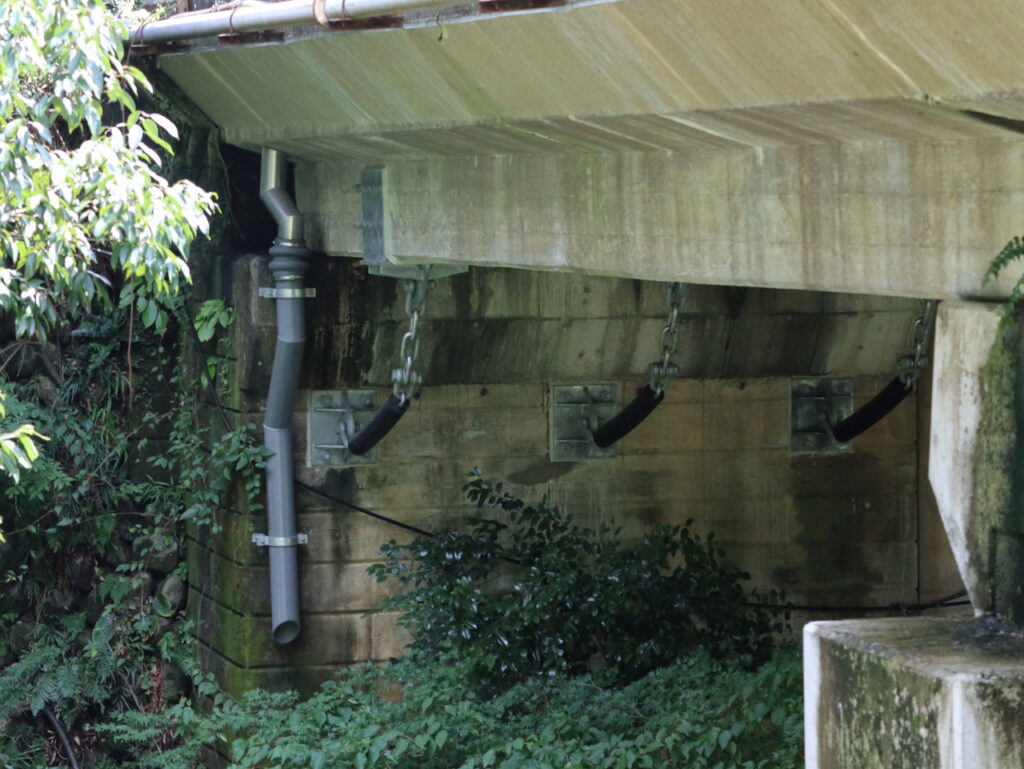

伸縮管 接続例②（高気密ステンレス排水管接続）
上下部間になるため伸縮管を使用しています。
上記例の現場写真 埼玉県 杉戸県土整備局
フリーキーワード：往還橋

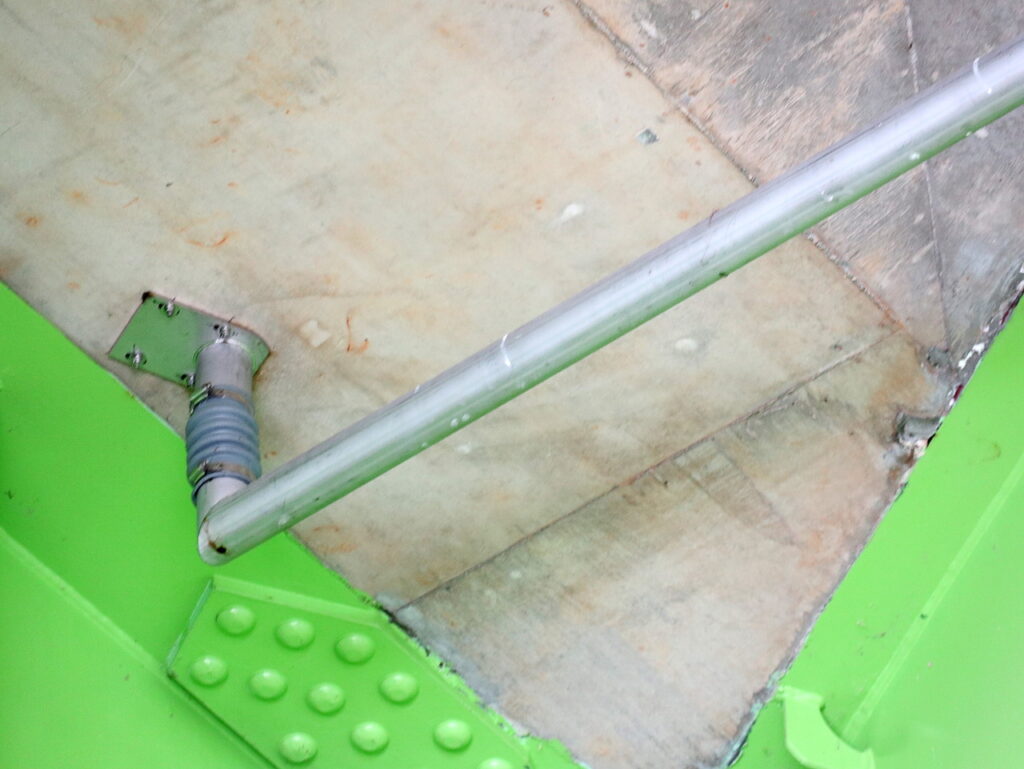

②-A3-10-4.フレキシブル管 接続例
フレキシブル管 接続例②
ホースバンドで締め付け取付けしています。挿し込みやすくするため、斜切としています。
上記例の現場写真 長野県 坂城町
フリーキーワード：昭和橋
②-A3-10-5.その他導水・接続例

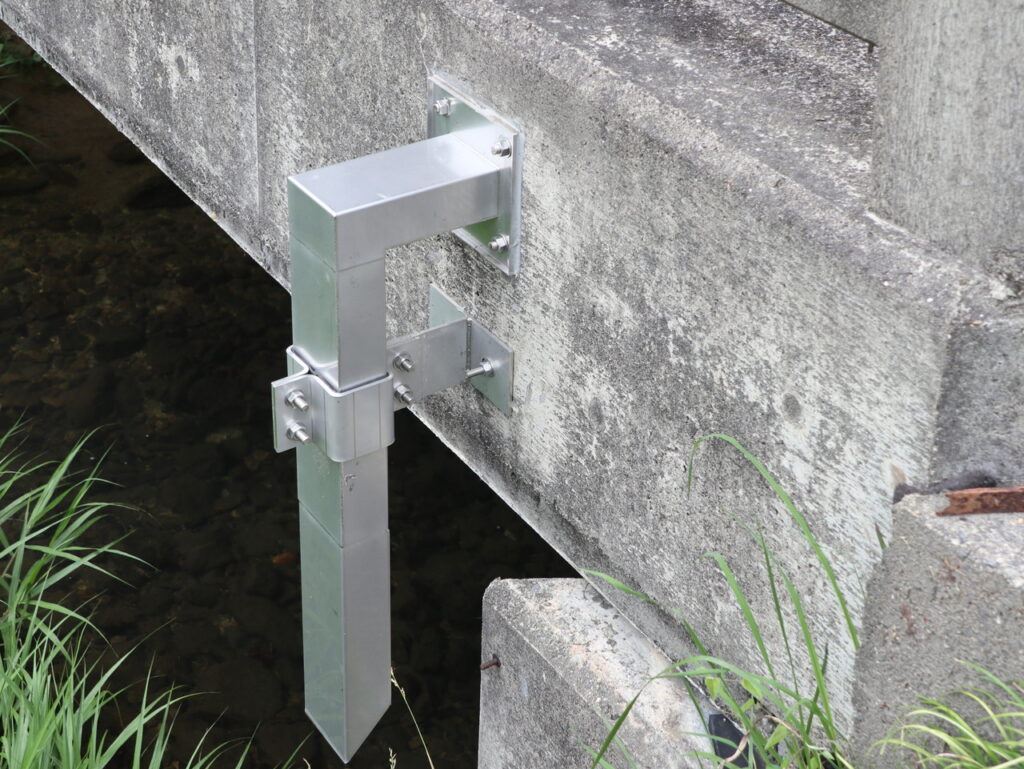

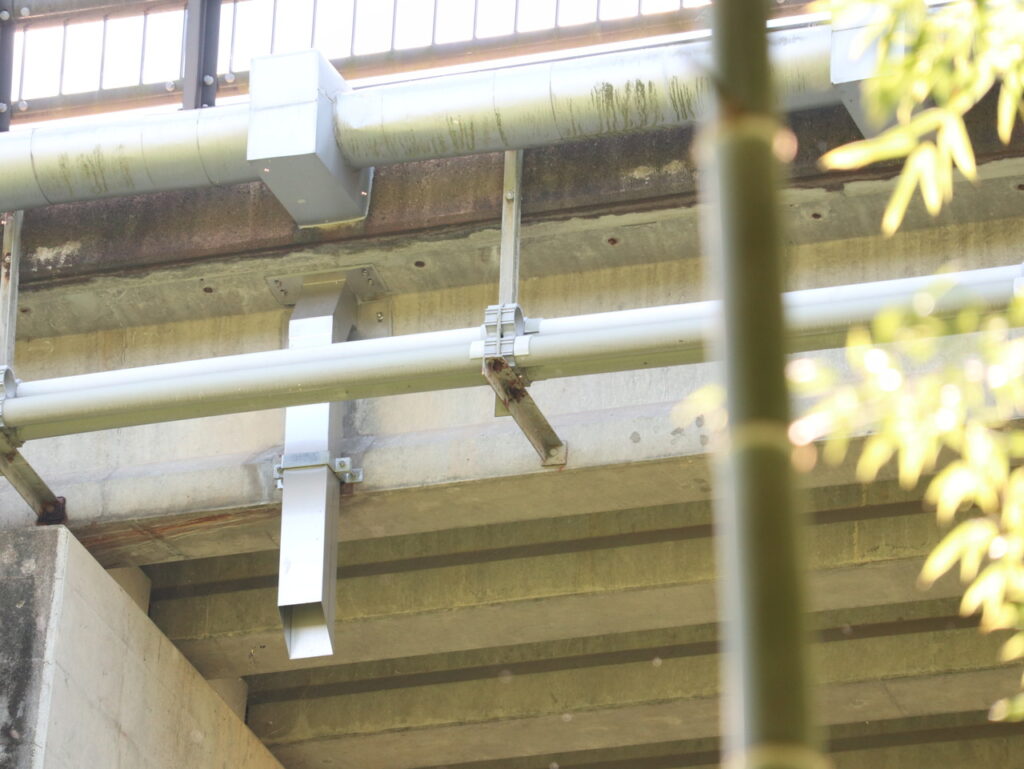

角管でキャッチベースへ導水例
狭いため、薄型で製作しています。
上記例の現場写真 愛知県 小牧市
フリーキーワード：循環歩行者２号橋
角管でキャッチベースへ導水例
狭いため、薄型で製作しています。
上記例の現場写真 愛知県 知多半島道路
フリーキーワード：白沢橋

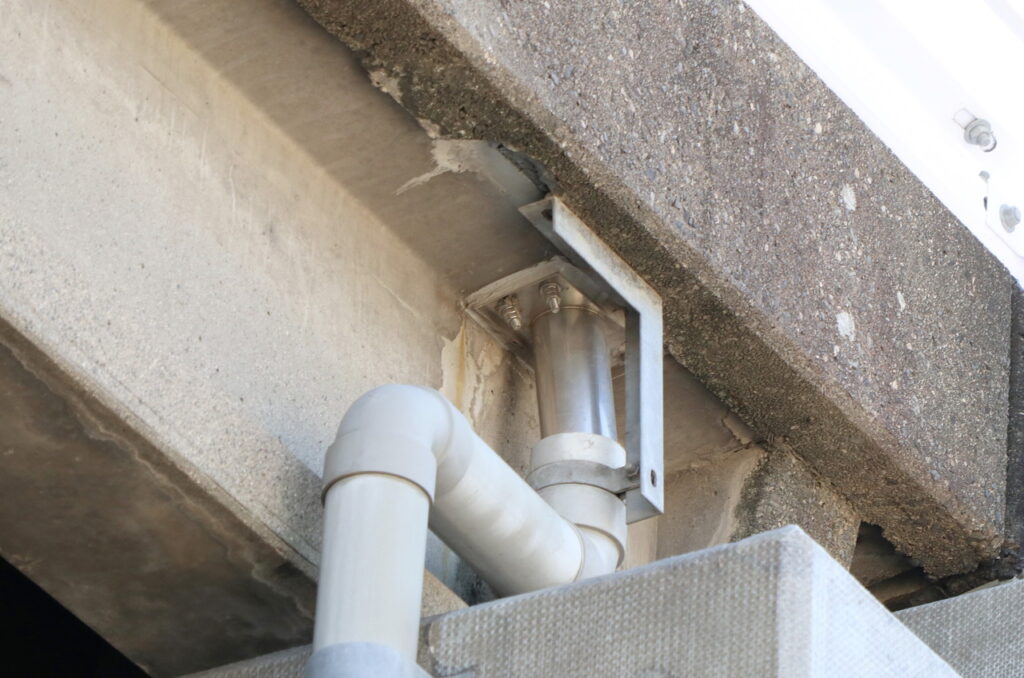

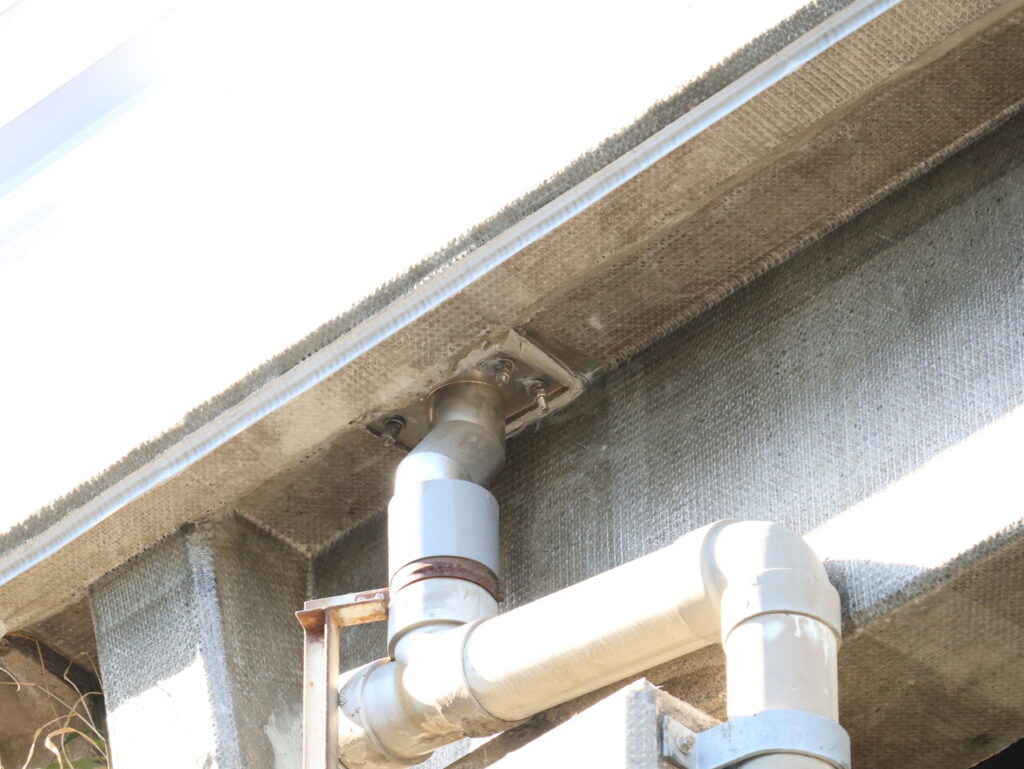

塩ビ管へ挿し込み例①
上記例の現場写真 愛知県 名古屋市
フリーキーワード：大江橋
塩ビ管へ挿し込み例②
上記例の現場写真 富山県 入善土木事務所
フリーキーワード：道市跨線橋

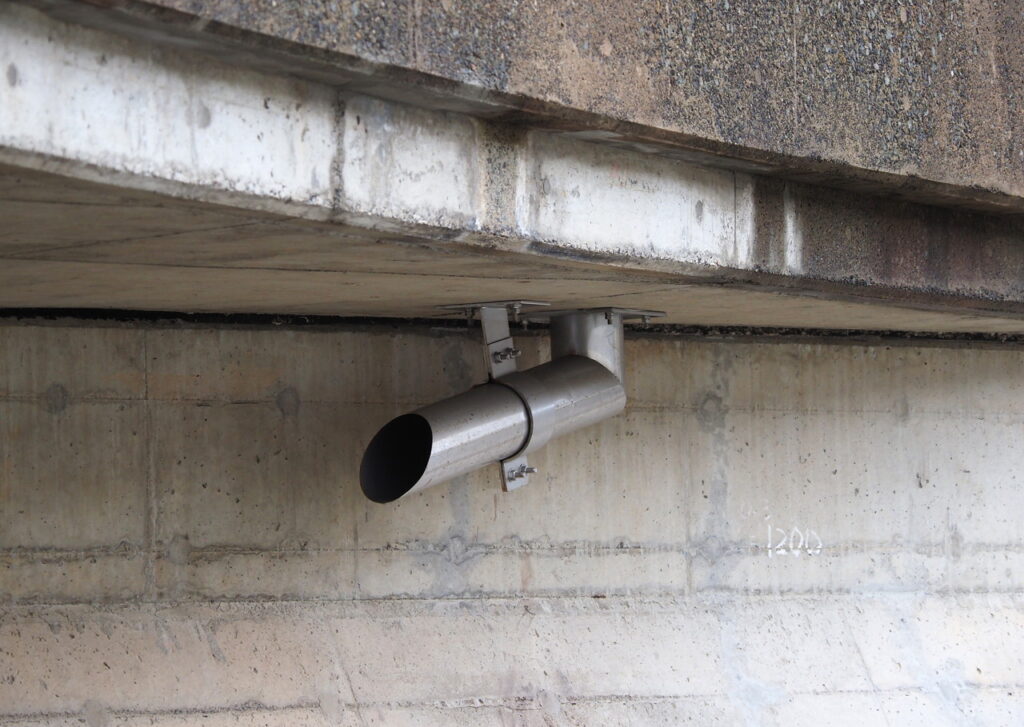

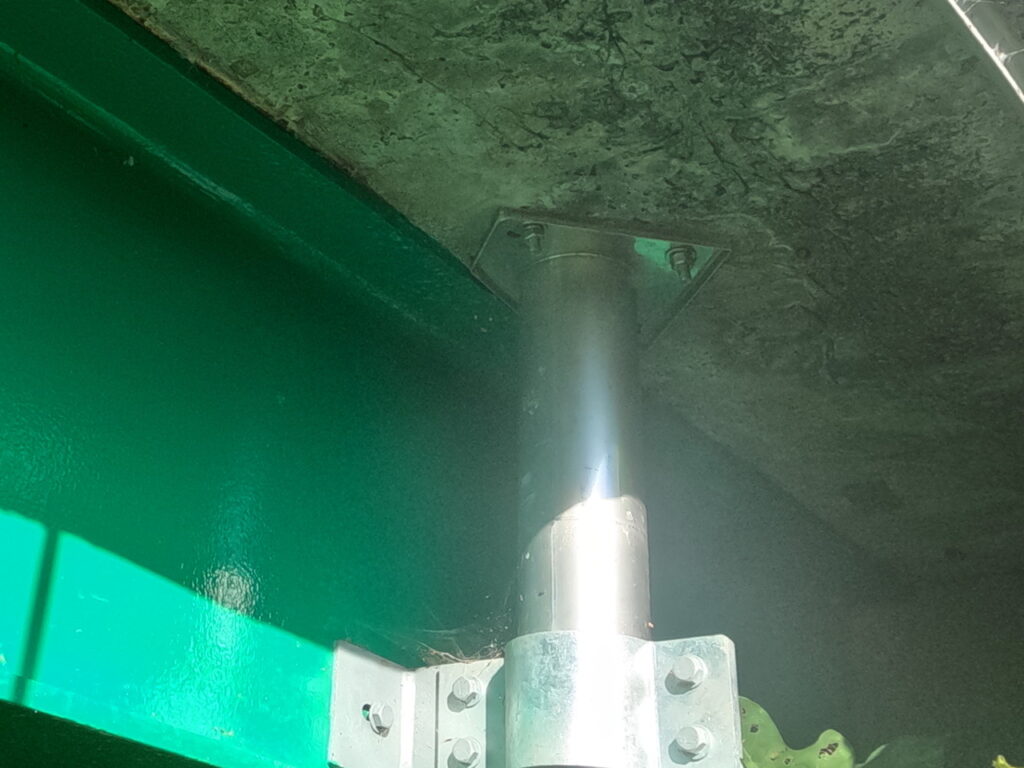

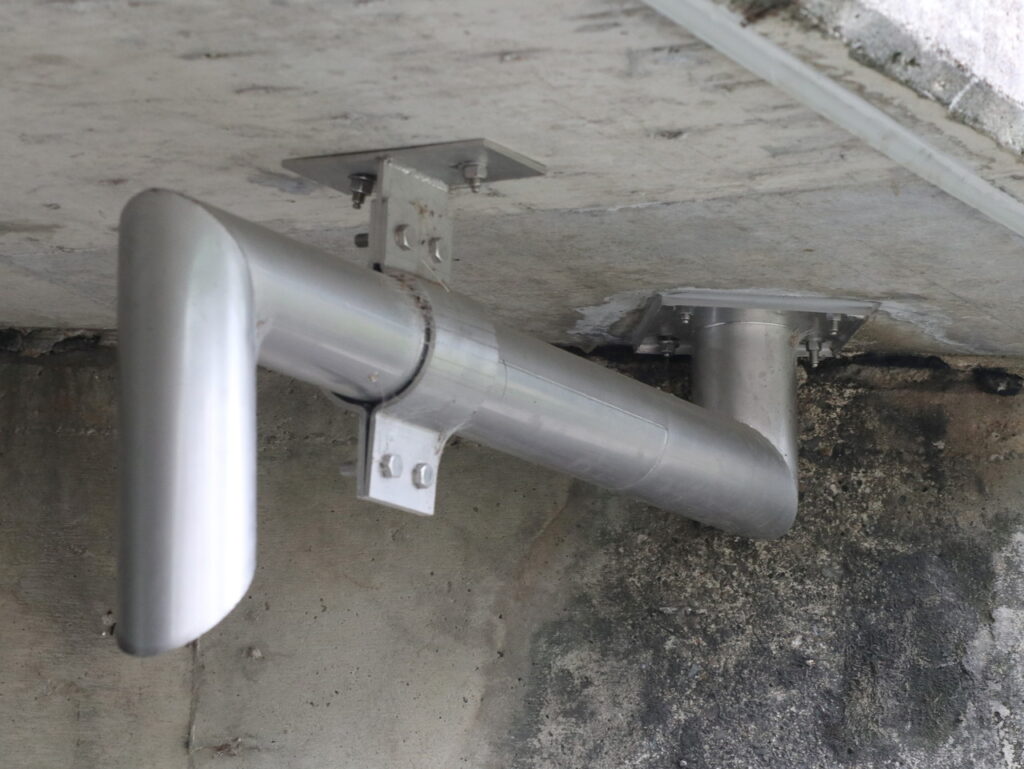

②-A3-11.金具用プレート一体形状例

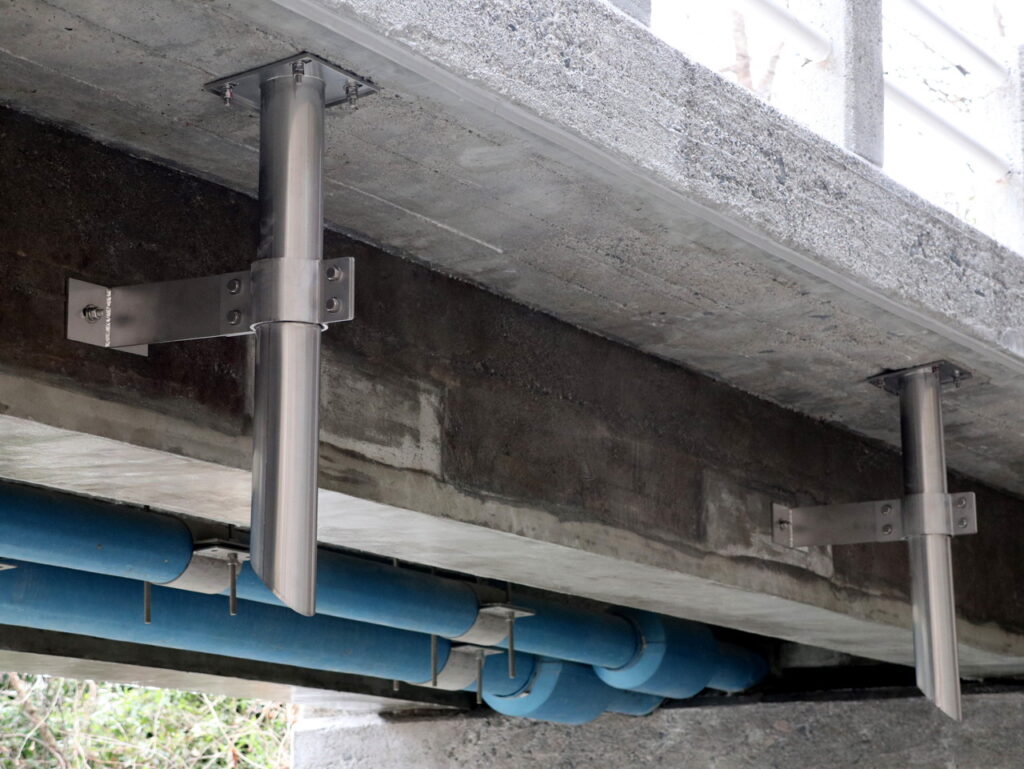

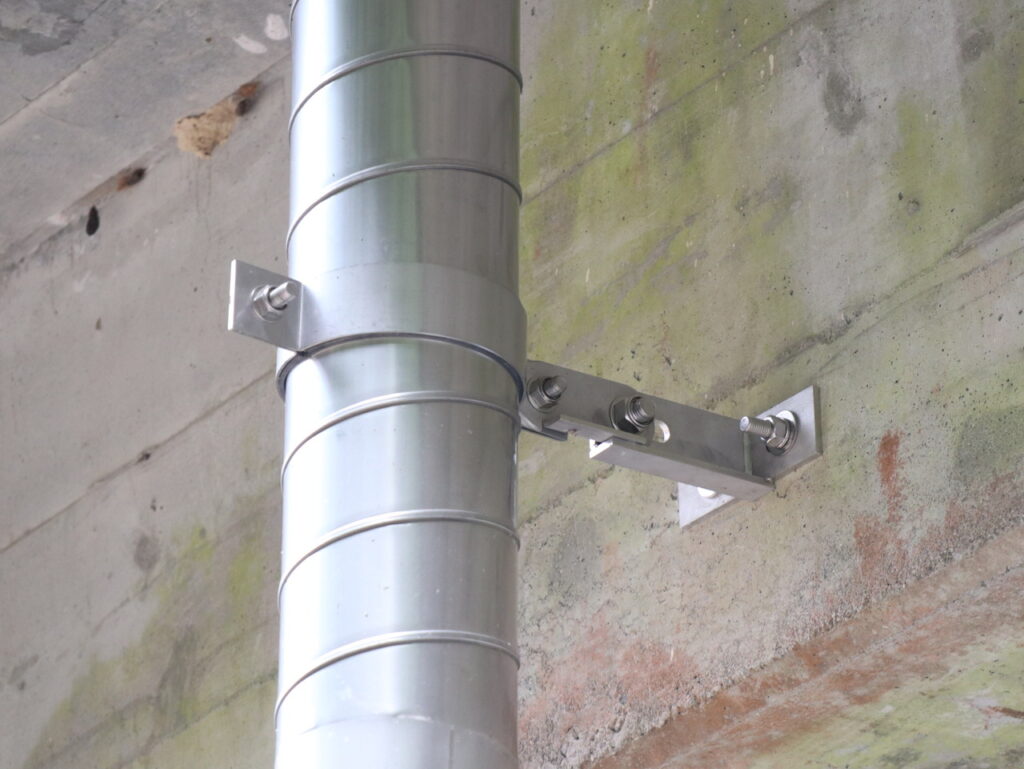

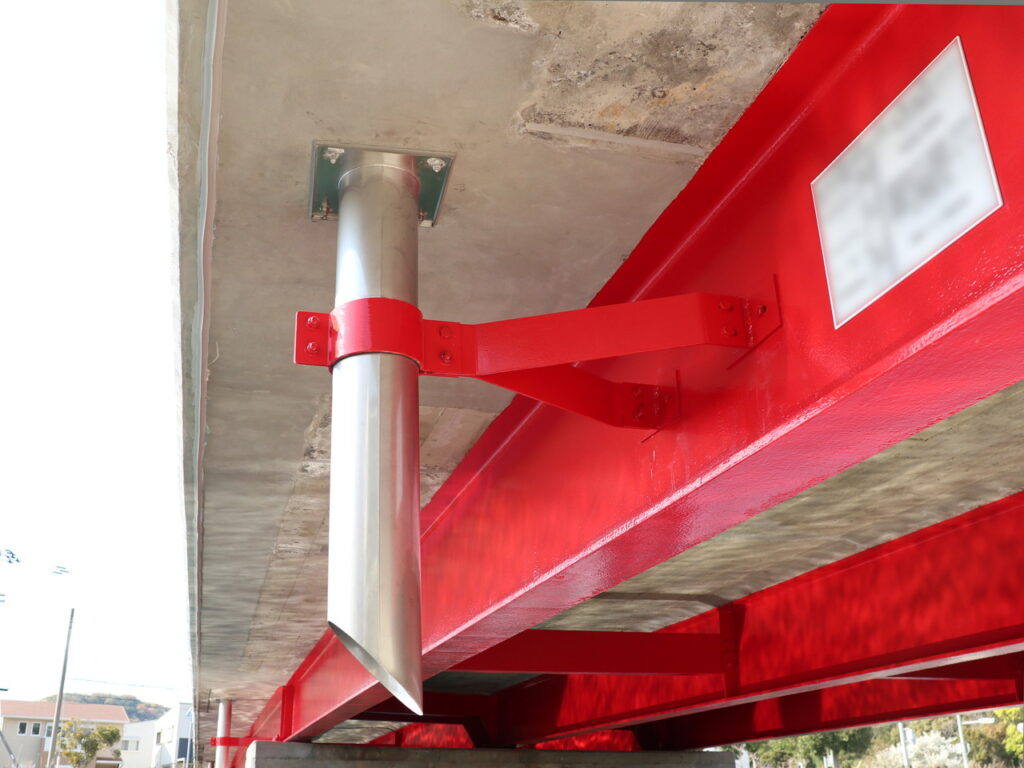

天板プレートの場合、天板箇所で固定されているため、長さ形状によってはブレ止め・補助的に金具を使用も可能です。

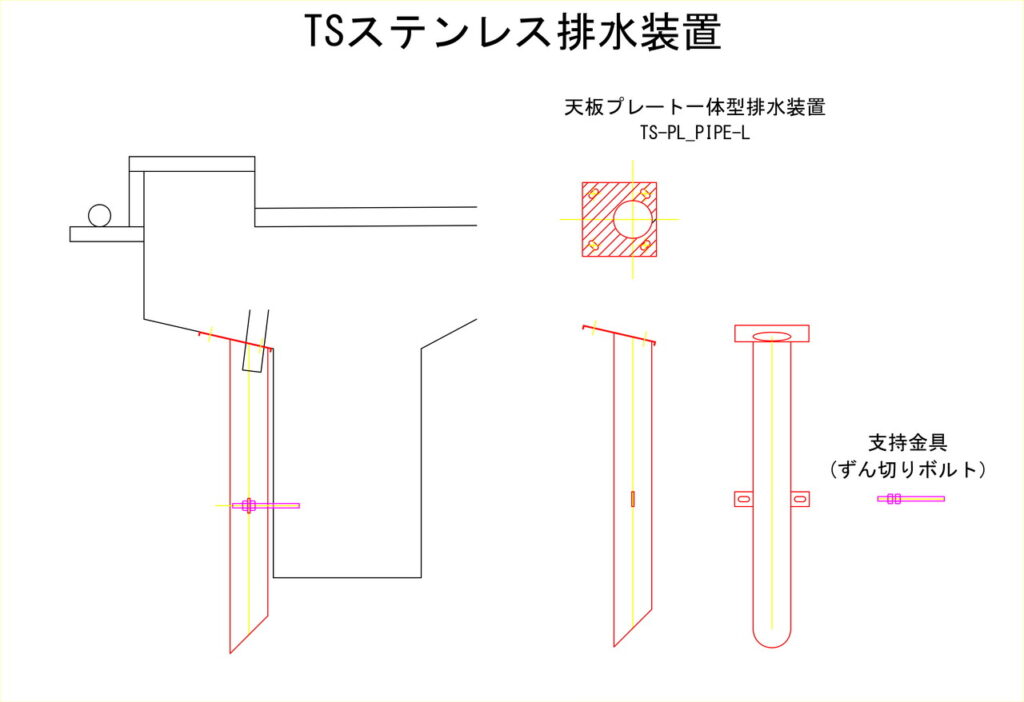

丸管にプレート一体とし寸切りボルトで固定。
上記例の現場写真 三重県 熊野市
フリーキーワード：石間淵林道橋

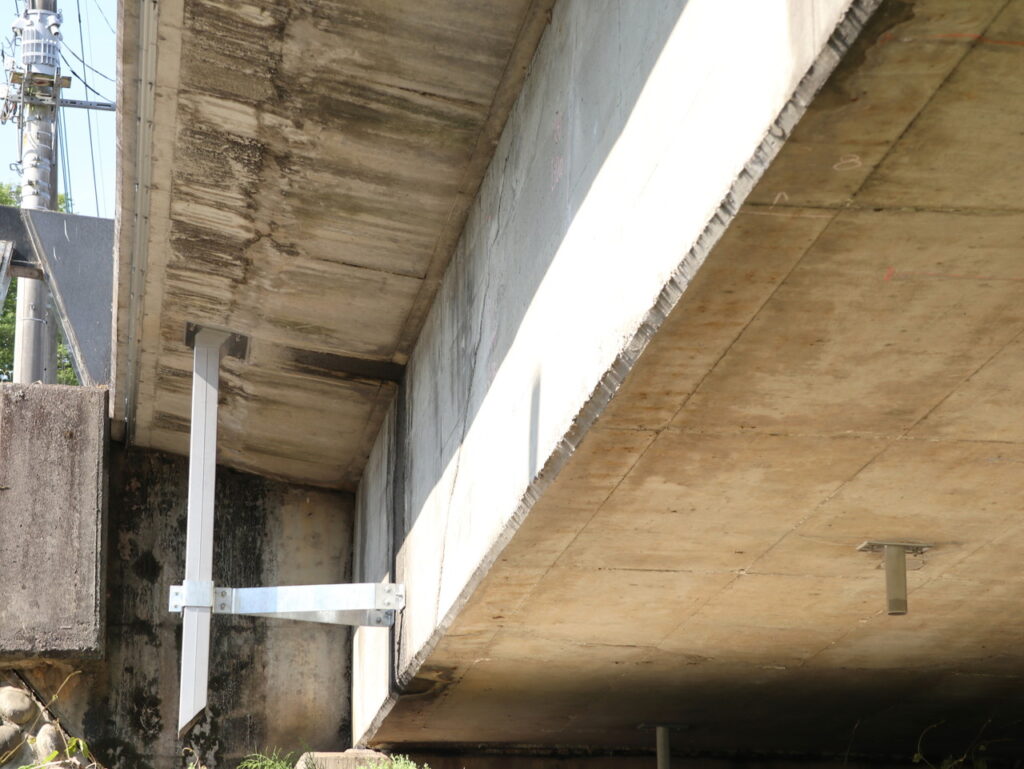

角管に支持金具用プレートを一体としています。
上記例の現場写真 広島県 府中市
フリーキーワード：河南橋
②-A3-12.その他形状例

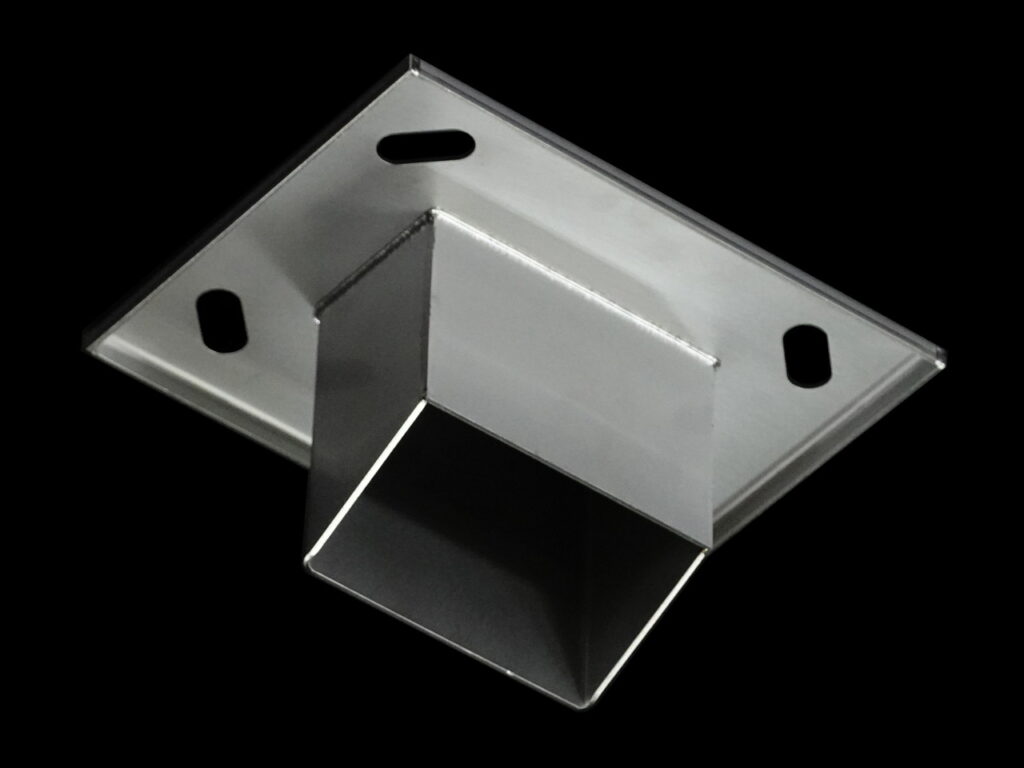

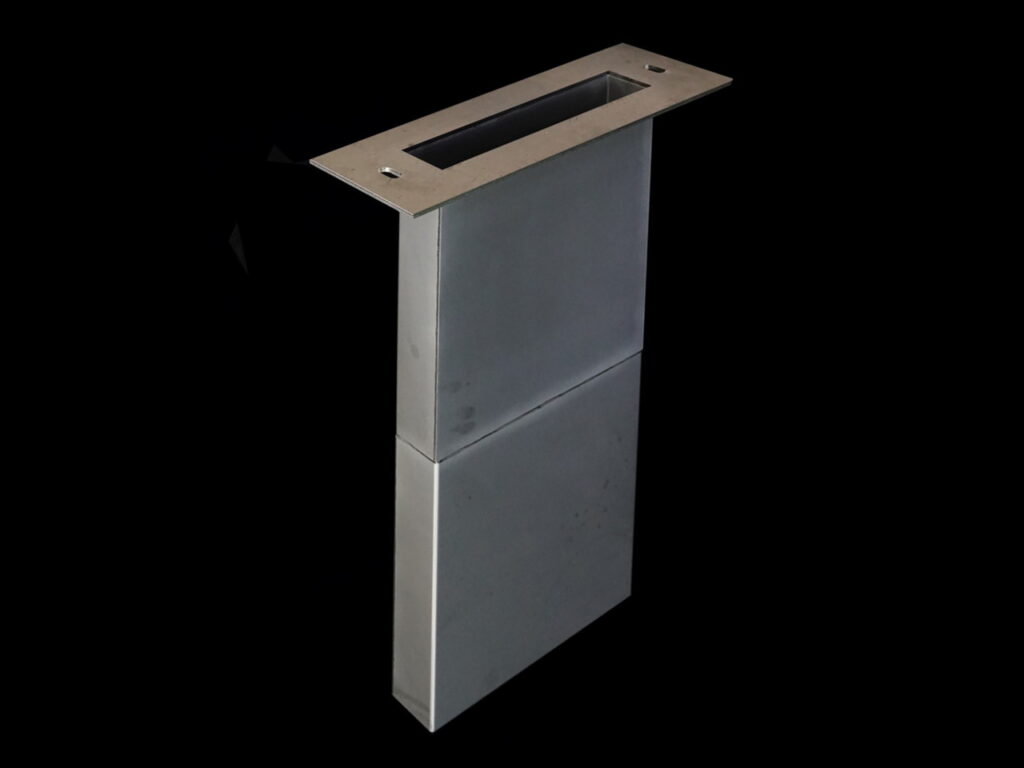

角管 幅広の形状例
プレート部が五角形形状例
上記例の現場写真 福井県 勝山市
フリーキーワード：伊知地一本橋
プレート部が五角形形状例
上記例の現場写真 滋賀県 長浜市
フリーキーワード：奈良野橋
上記例の現場写真 宮城県 東松山市
フリーキーワード：東名橋
上記例の現場写真 東京都 練馬区
フリーキーワード：西早宮橋

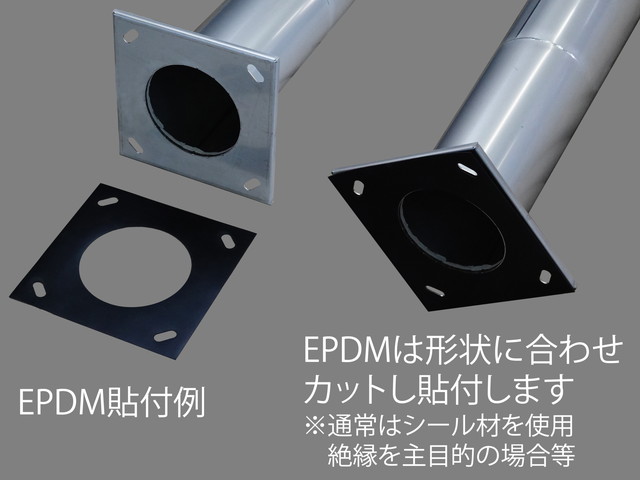

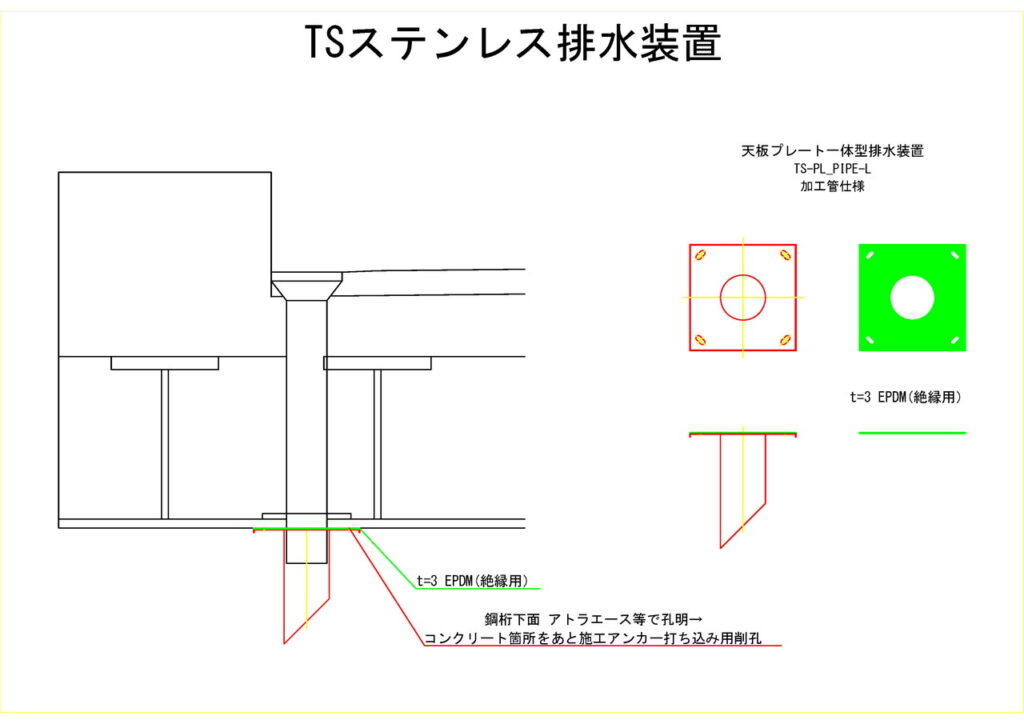

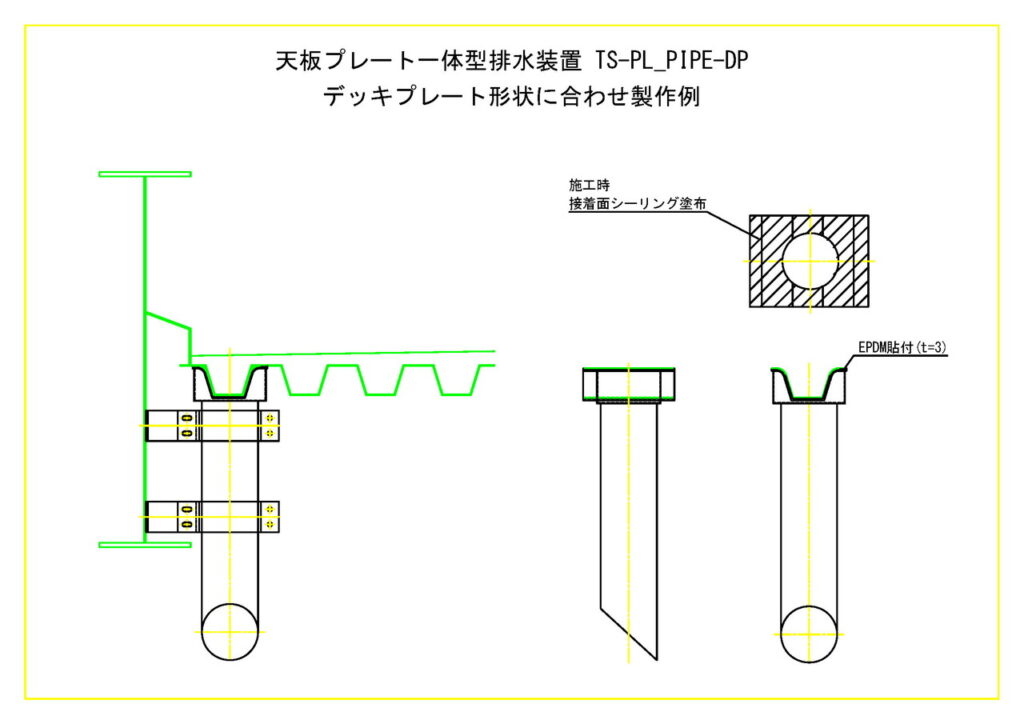

鋼板箇所に設置する場合のEPDM貼付例 耐電食加工を施したボルトやFRPワッシャ等を組み合わせご提案いたします。

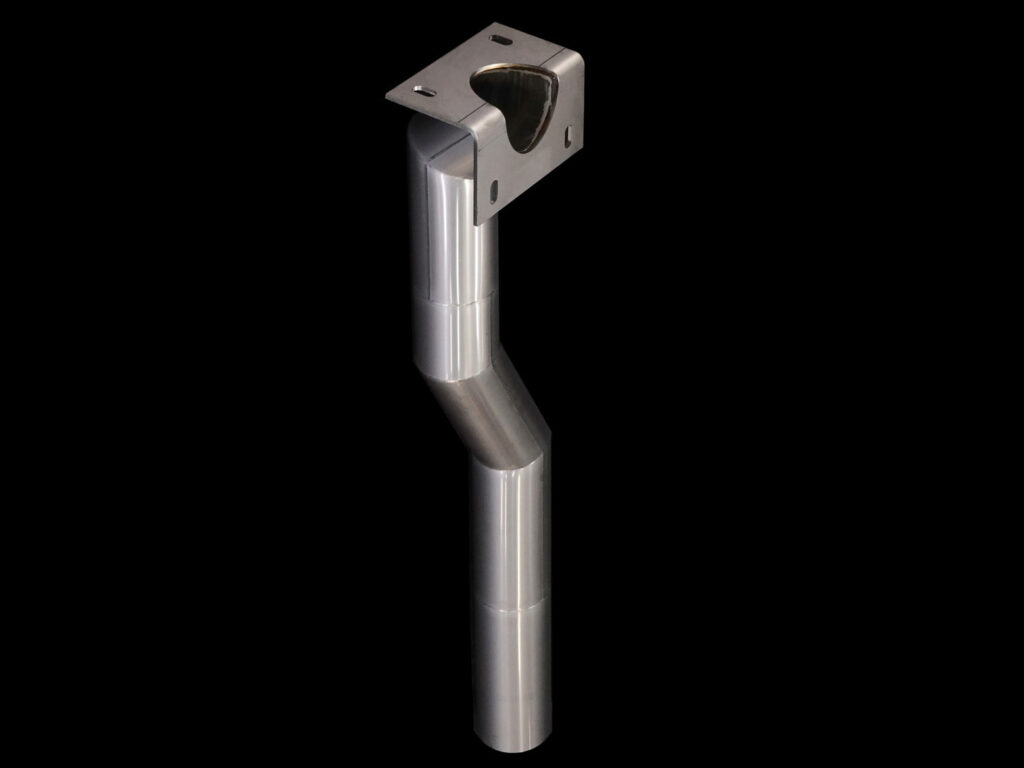

L形状曲プレート＋曲げ管の組み合わせ例①
上記例の現場写真 栃木県 宇都宮市
フリーキーワード：猿ケ橋

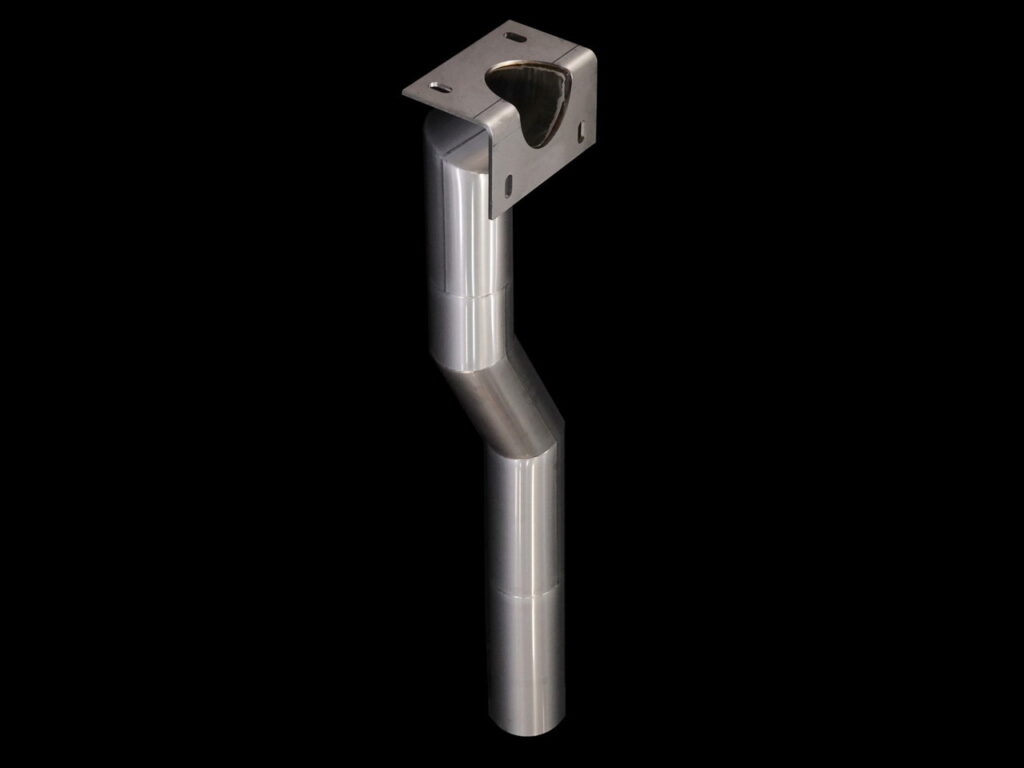

L形状曲プレート＋曲げ管の組み合わせ例②
上記例の現場写真 埼玉県 熊谷県土整備事務所
フリーキーワード：鎌倉陸橋
プレートは横向きで箱形状の上側に桝流末挿し込み用の孔がある形状例
上記例の現場写真 山口県 萩土木建築事務所
フリーキーワード：指月橋
（あとからフレキに似た形状）
②-A4. 比較表一例
※径、形状、長さ、数量等により大きく異なります。
現場に応じ作成しますのでお気軽にお申し付け下さい。
下記よりデータのダウンロードが可能です
内容を伺い各現場に応じ作成します。お気軽にお申し付け下さい。
②-A5. 工程表一例

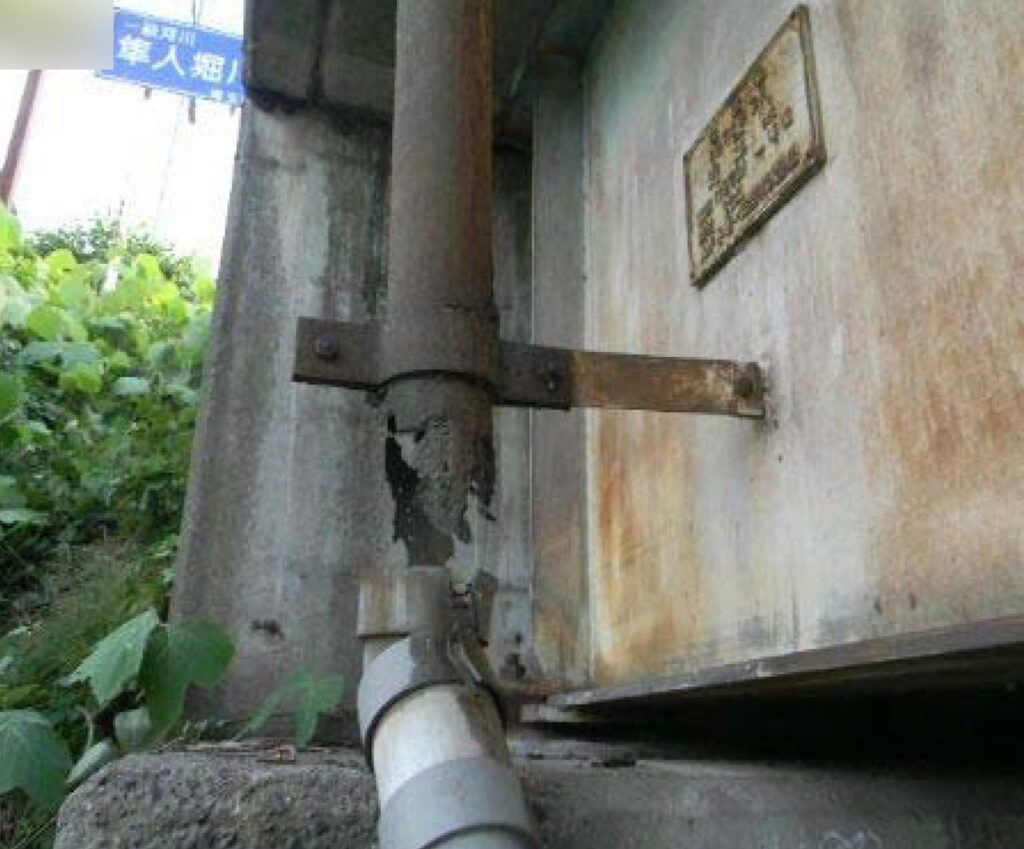

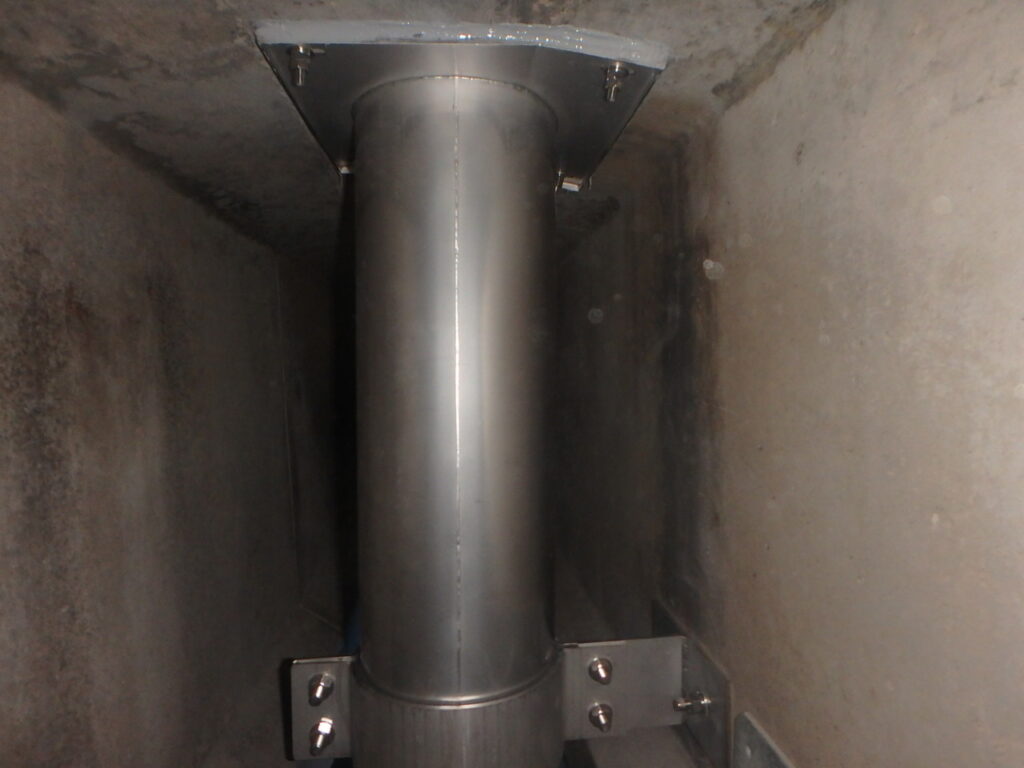

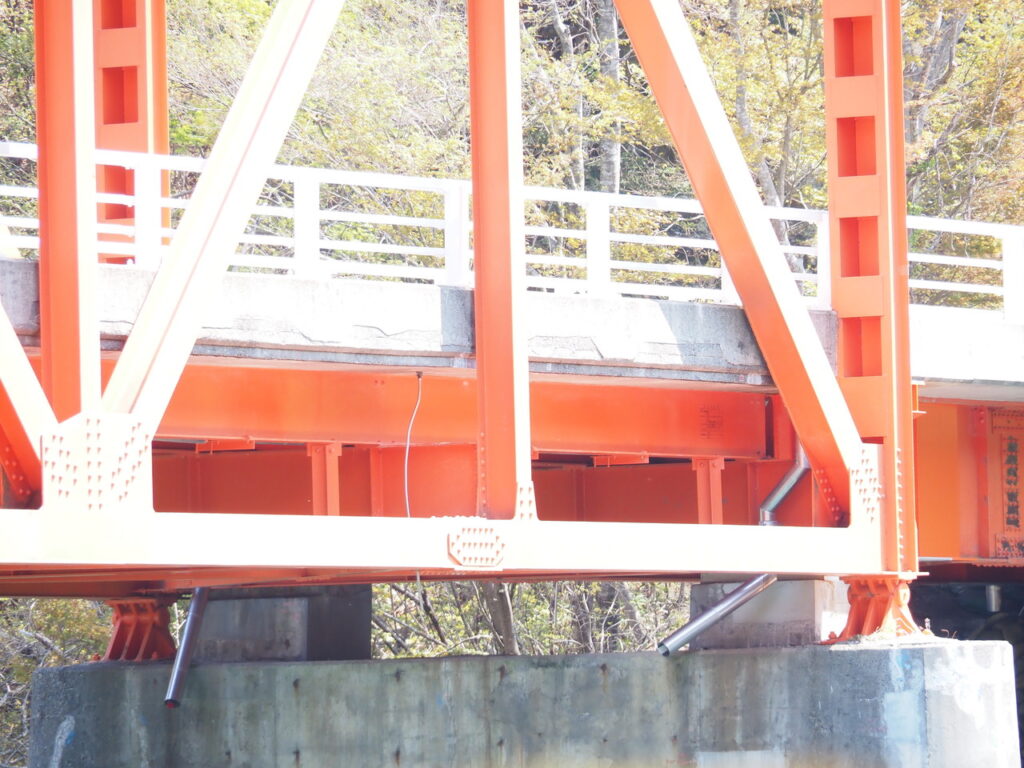

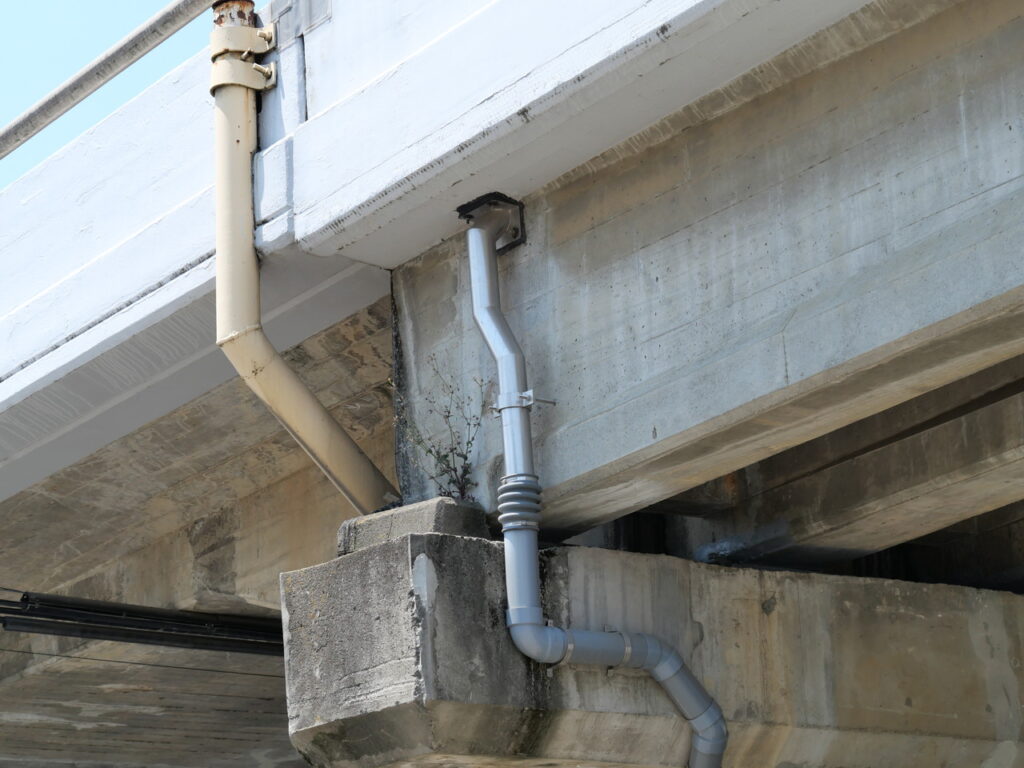

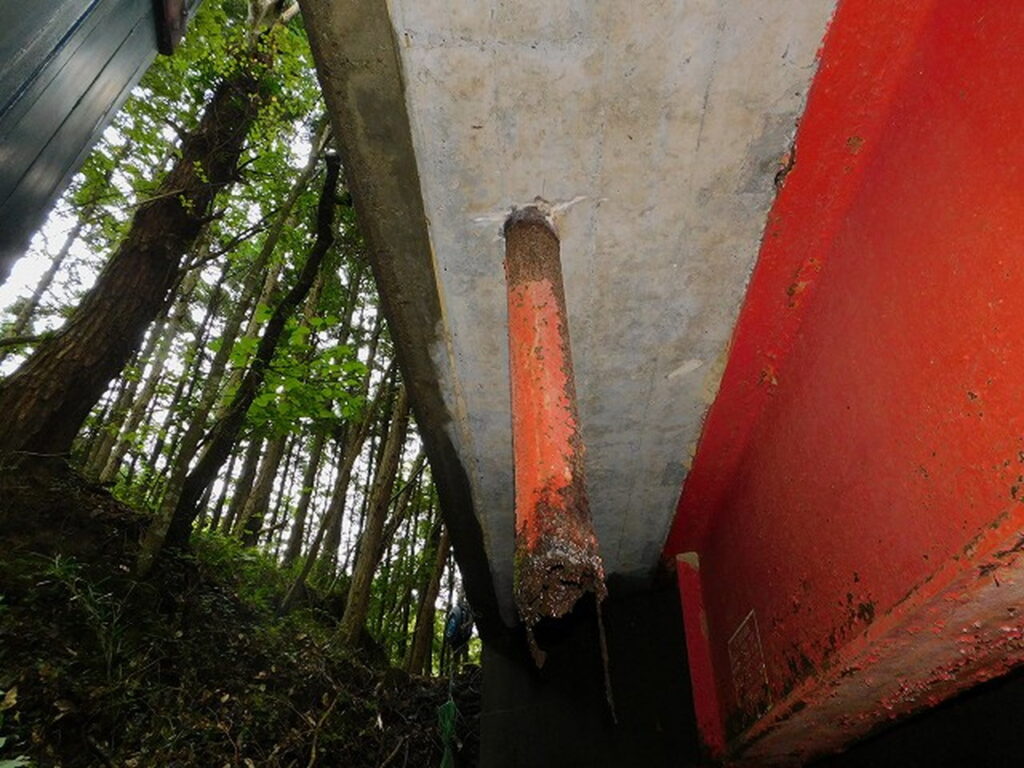

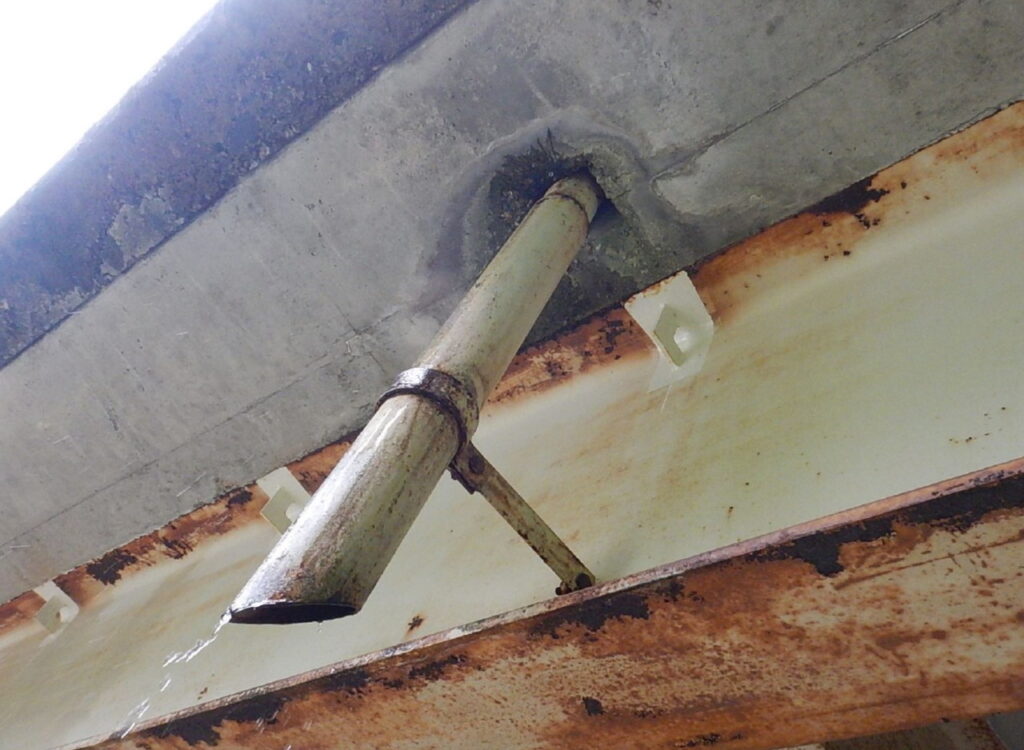

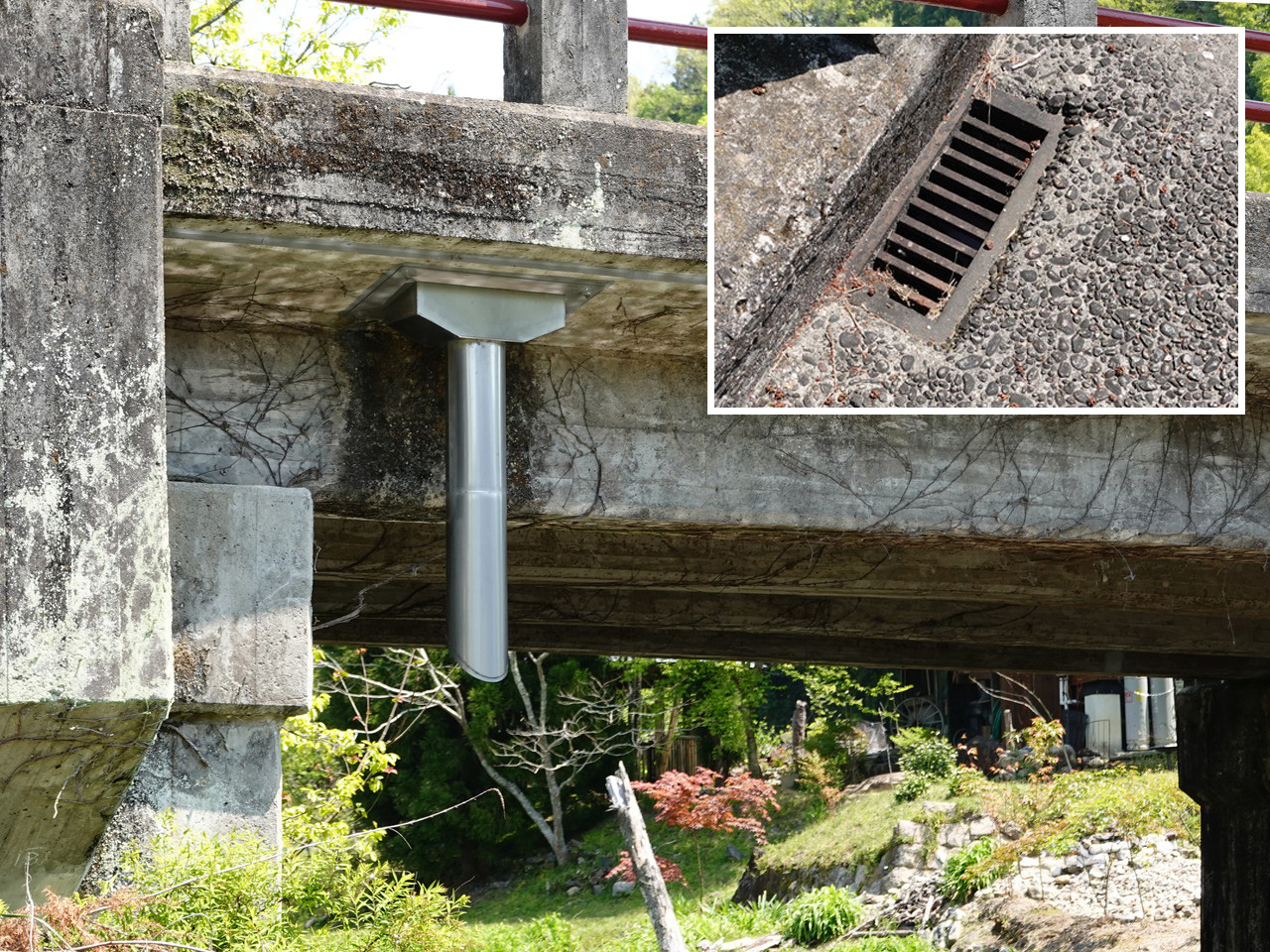

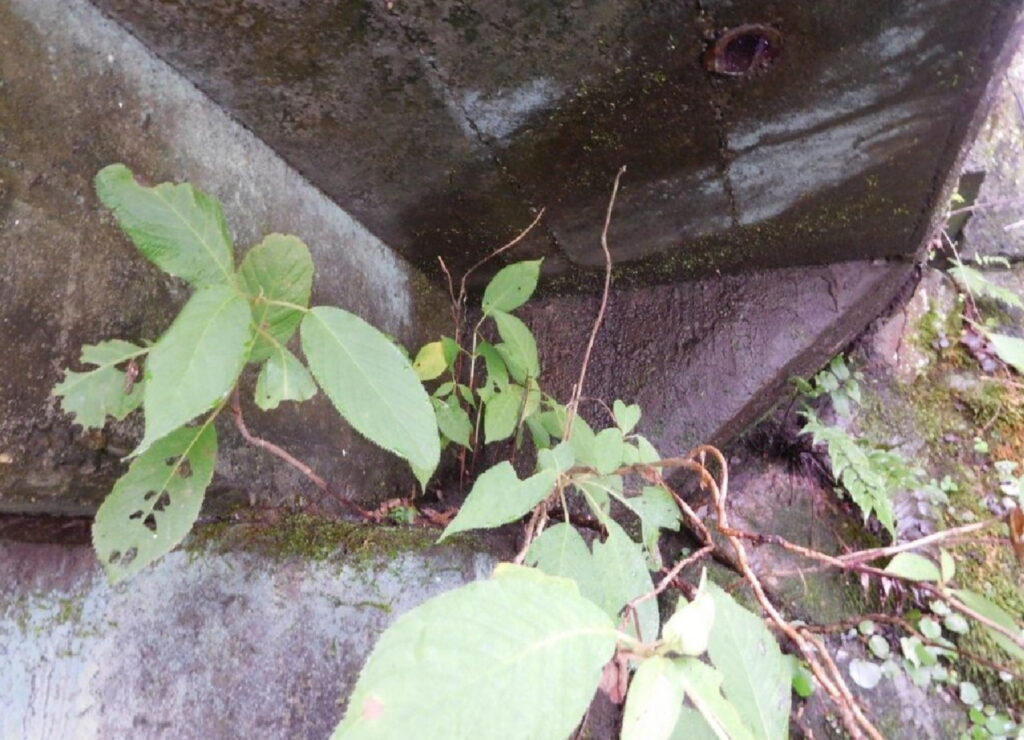

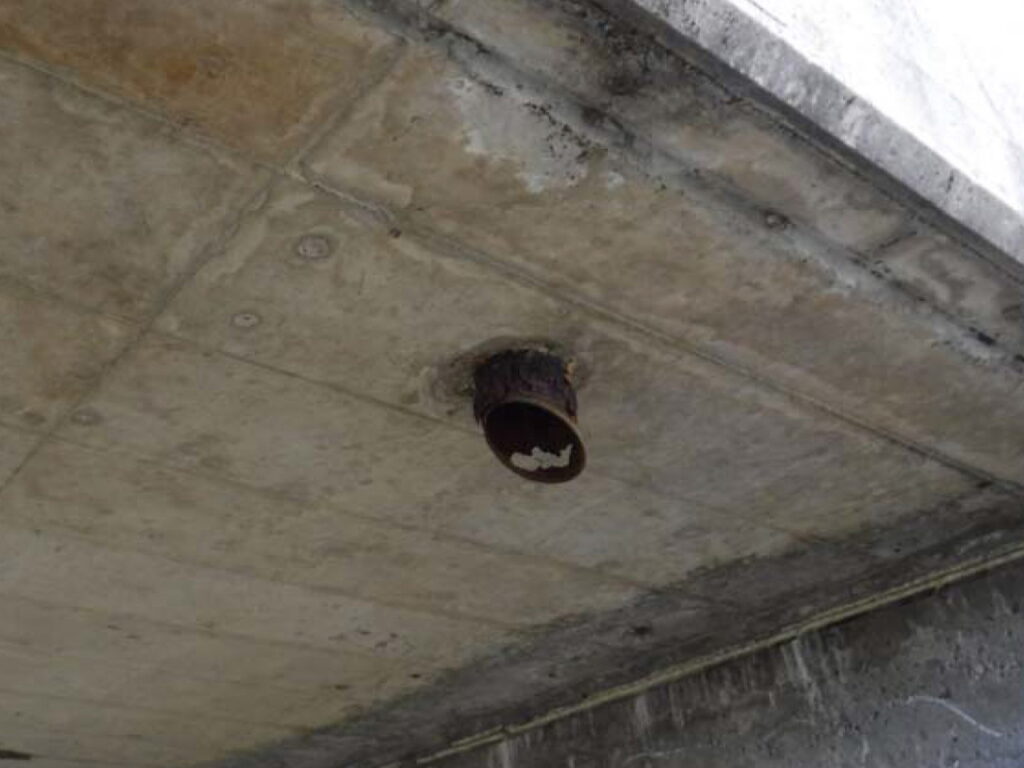

②-A6. 設置前、設置後写真
例①
上記例の現場写真 千葉県 中部林業事務所
フリーキーワード：香木原橋
例②
上記例の現場写真 中部地方整備局 名古屋国道事務所
フリーキーワード：須形橋
例③
上記例の現場写真 群馬県 富岡市
フリーキーワード：青井田橋
例④
上記例の現場写真 山形県 置賜総合支庁建設部
フリーキーワード：長根川橋
例⑤
上記例の現場写真 兵庫県 但馬県民局
フリーキーワード：金屋橋
例⑤
上記例の現場写真 長野県 松本市
フリーキーワード：洞橋

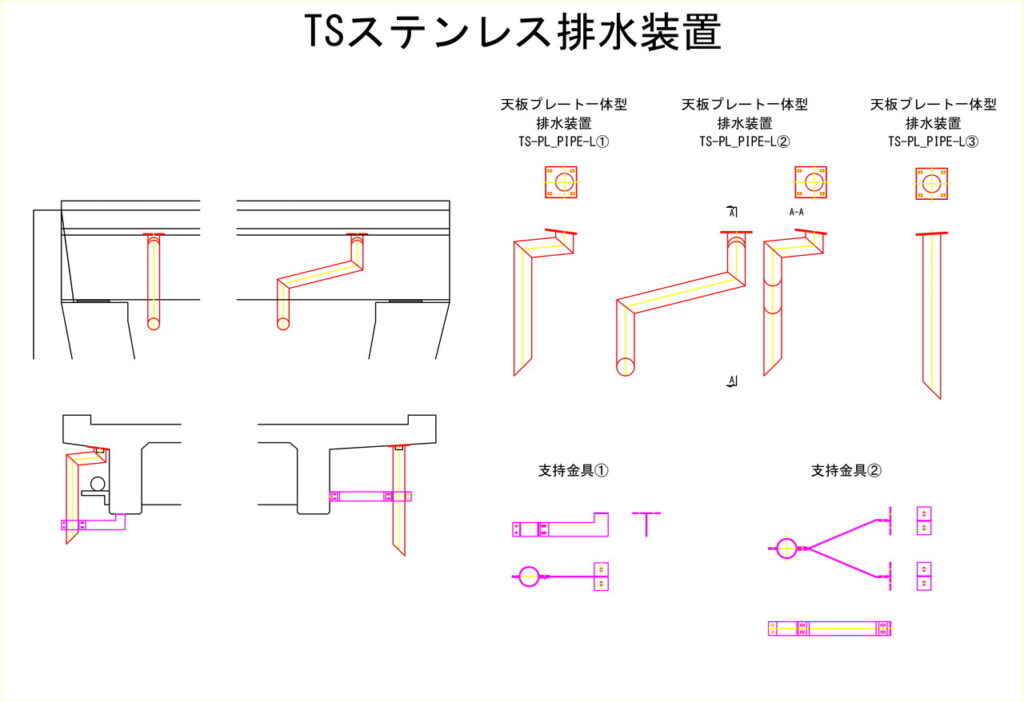

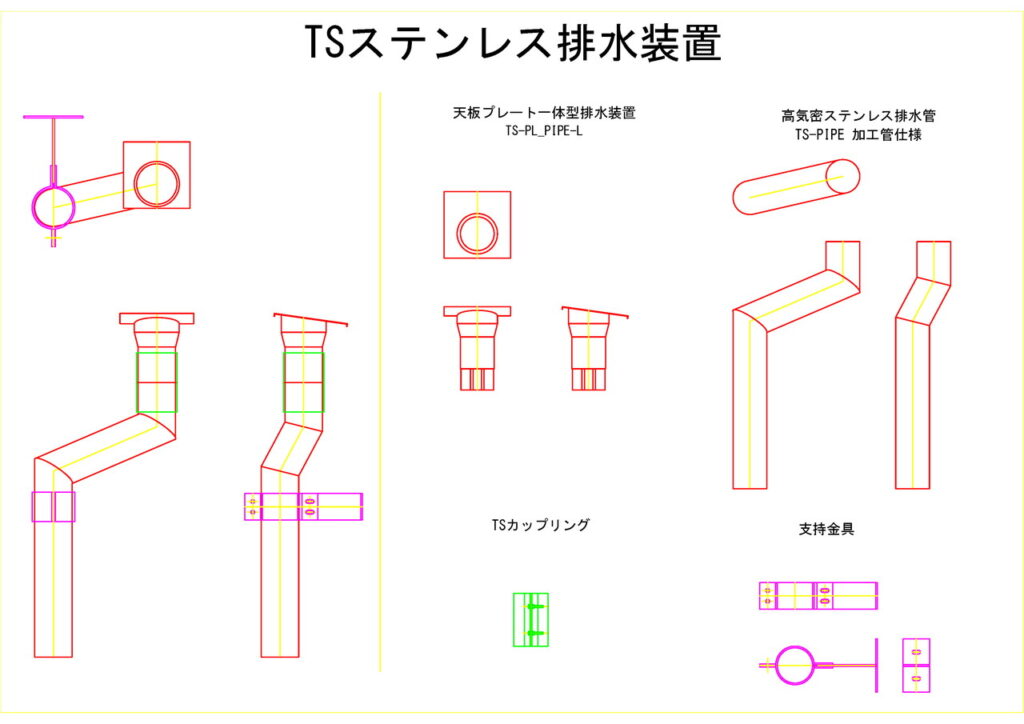

②-A7. 接続例チャート図

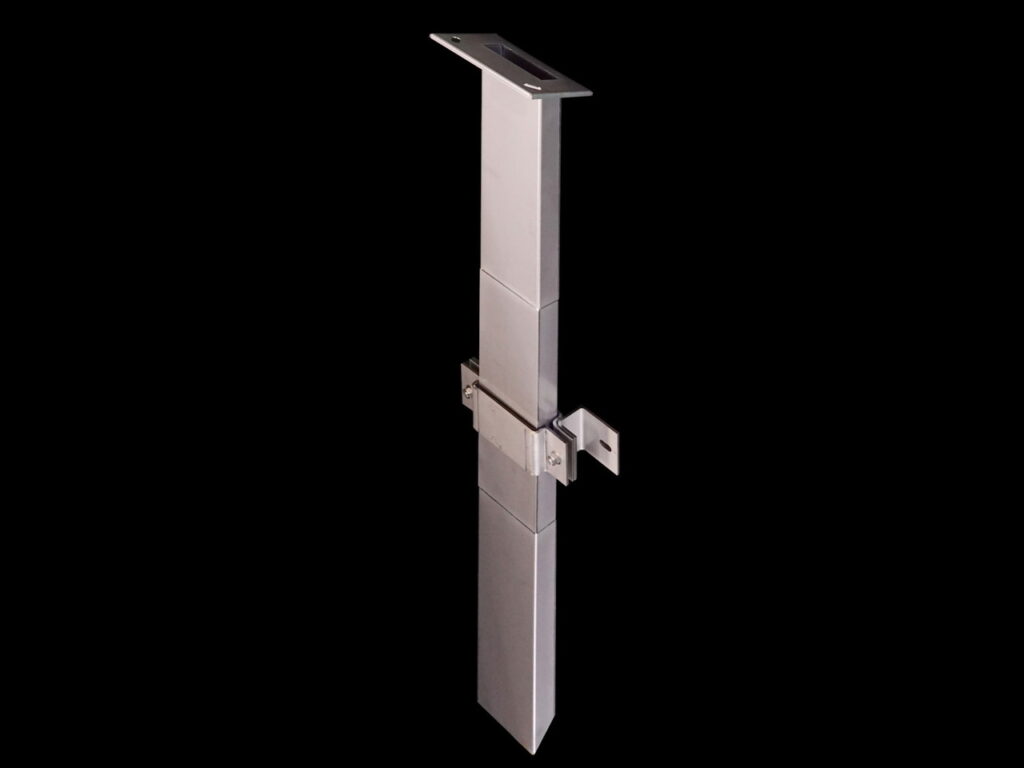

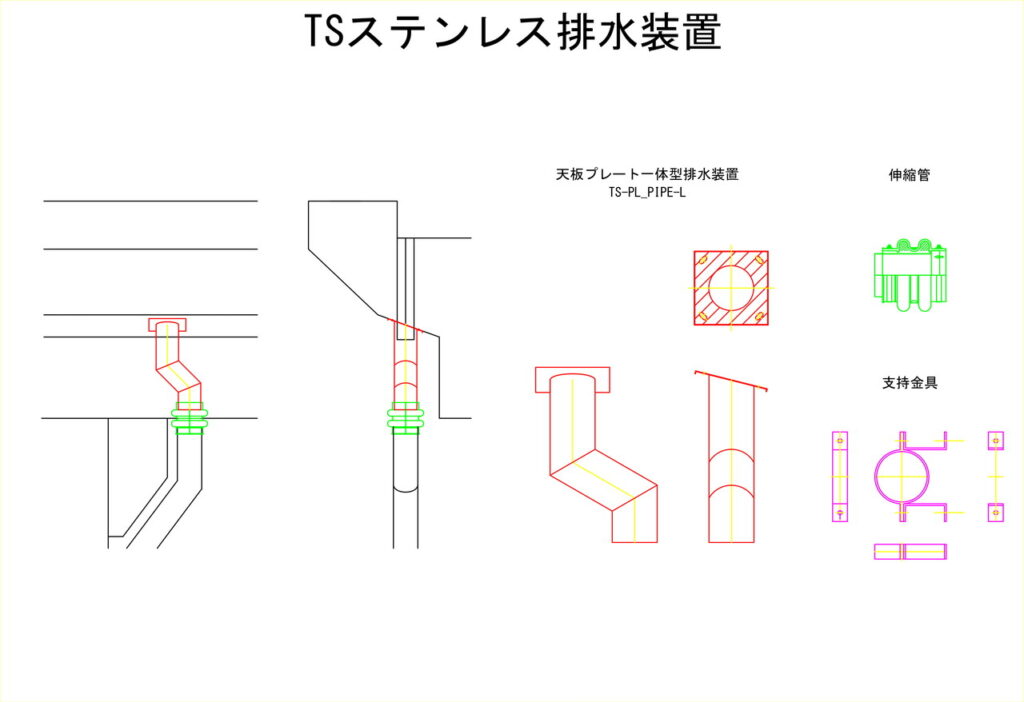

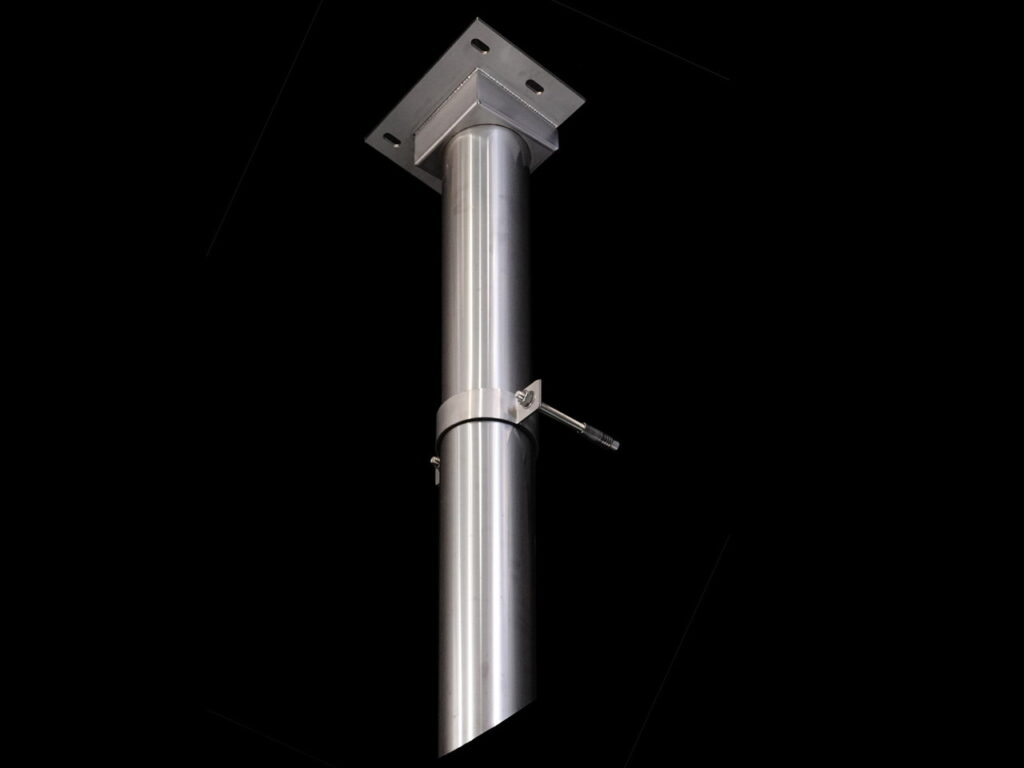

②-A8. 可動式天板プレート
TS-PL_PIPE-L+K
可動可能な二重構造排水管+長さ調整金具の組み合わせ
縦断勾配/横断勾配に現場対応

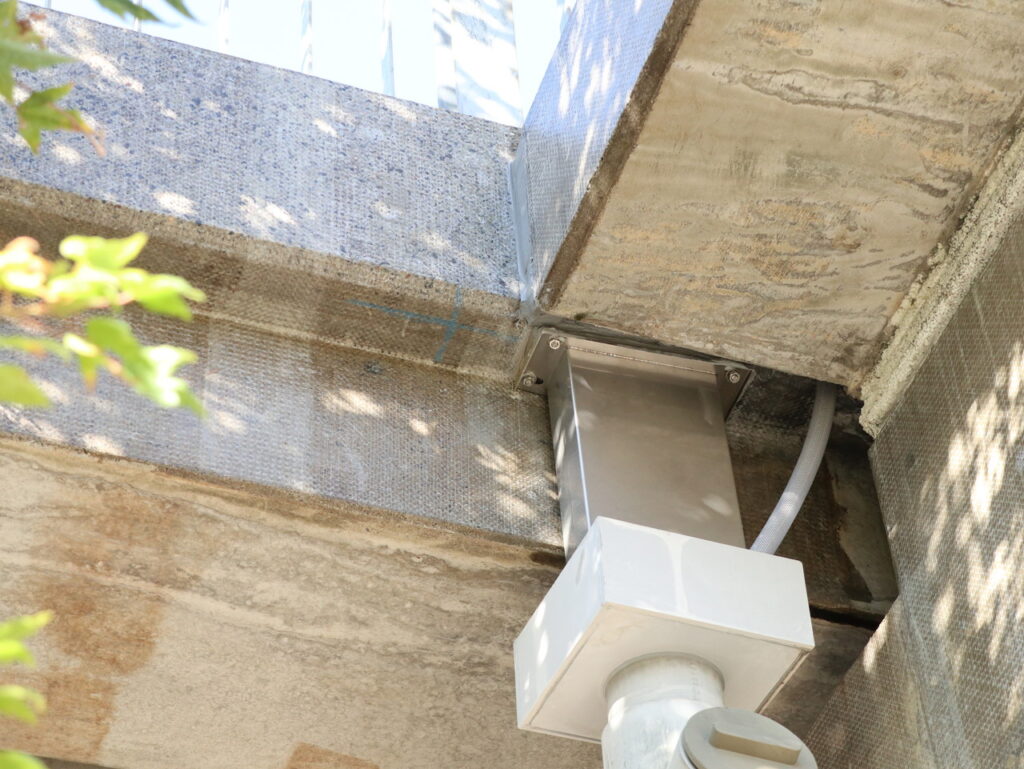

フリーキーワード：可動式天板プレート
②-A9. 天板プレート一体型排水装置

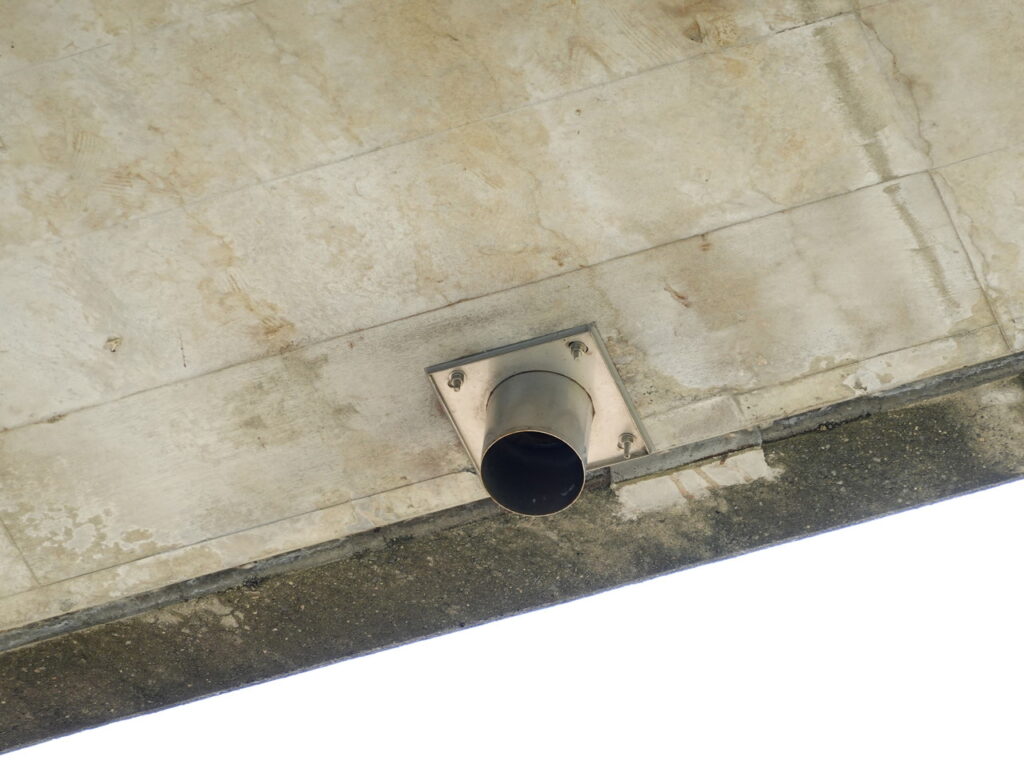

設置写真例

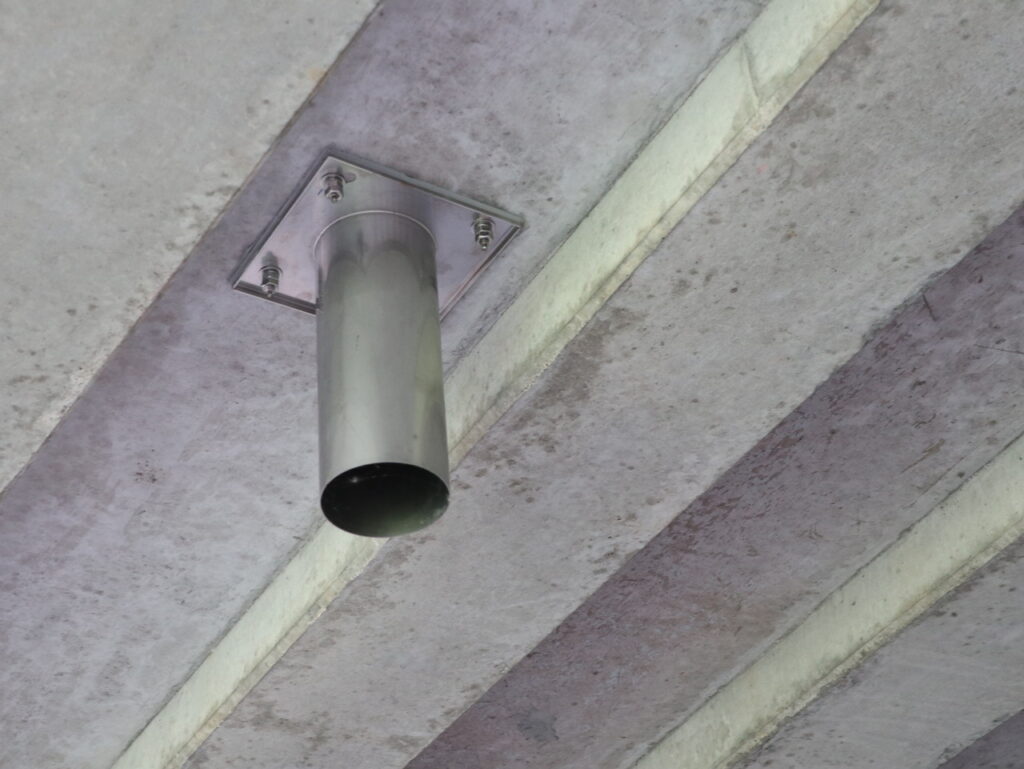

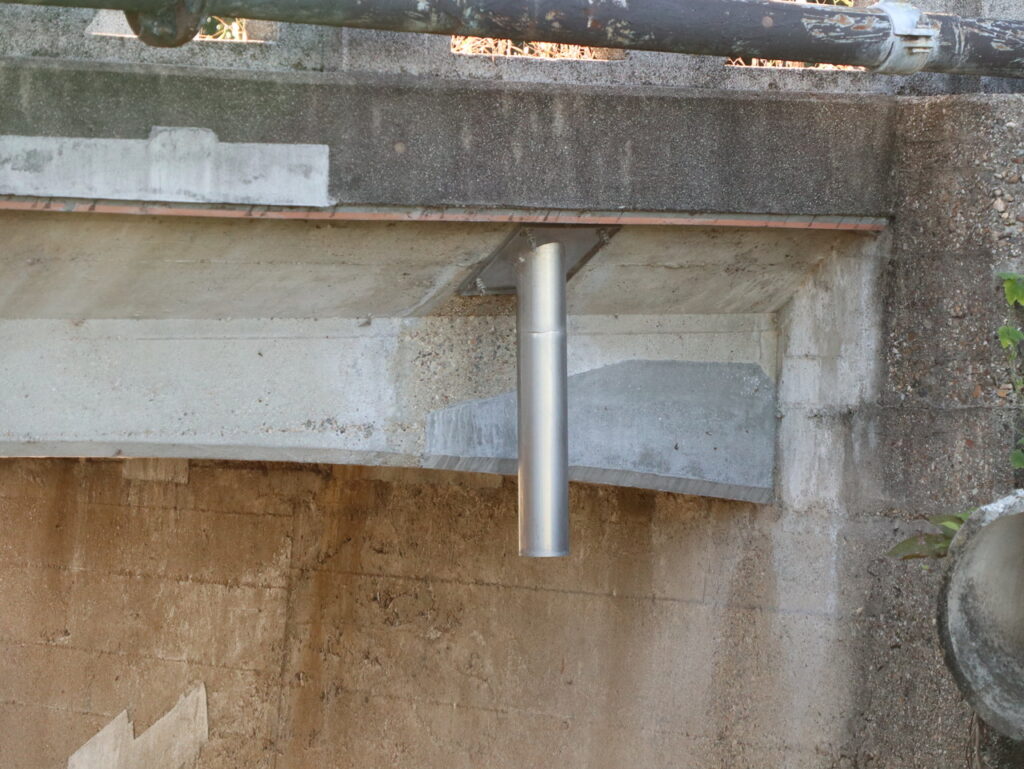

標準的な形状になります
上記例の現場写真 鳥取県 倉吉市
フリーキーワード：小鴨歩道橋
絶縁のため、こちらに記載のようにEPDMを挟んでいます
上記例の現場写真 宮城県 東松島市
フリーキーワード：東名橋

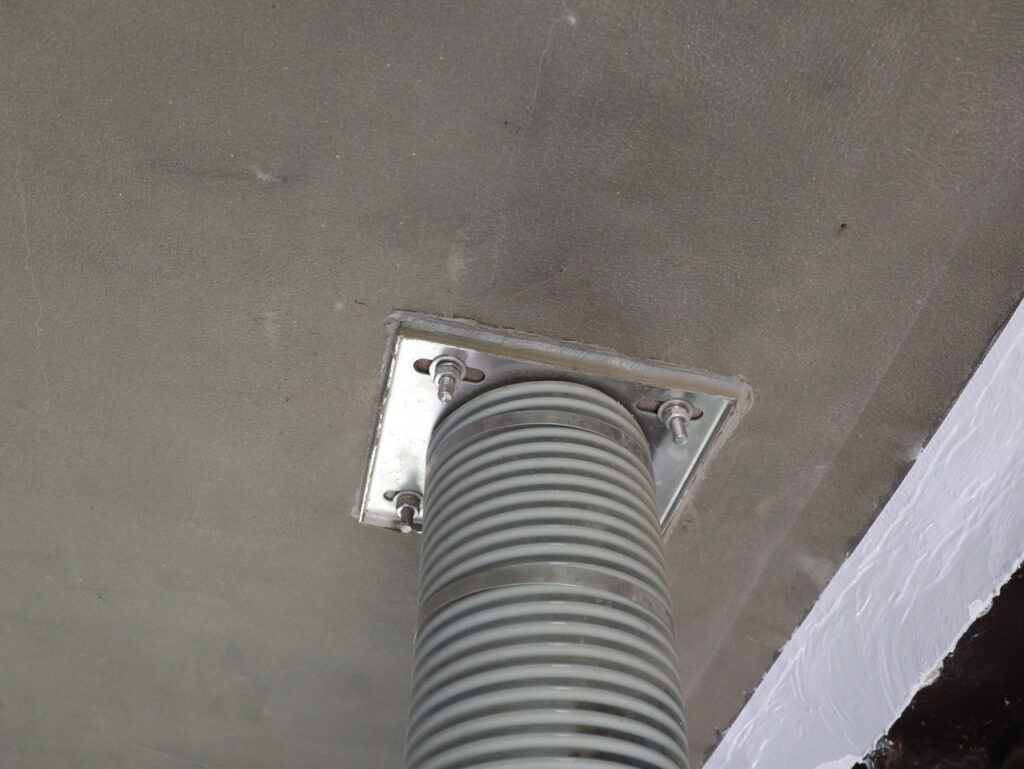

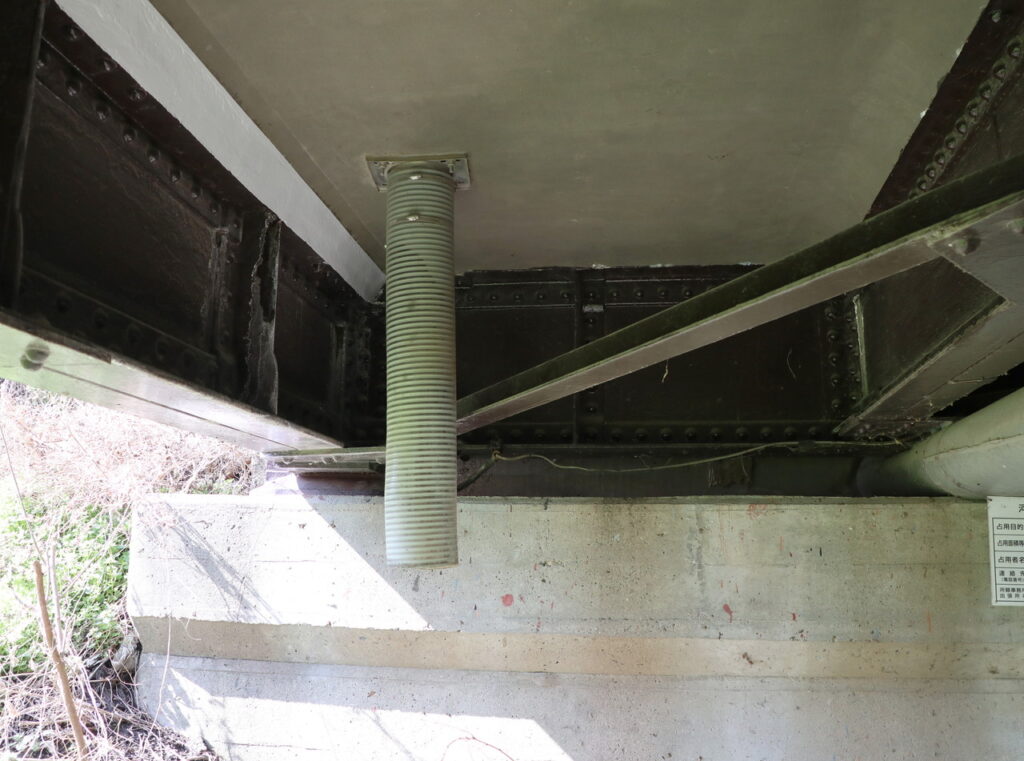

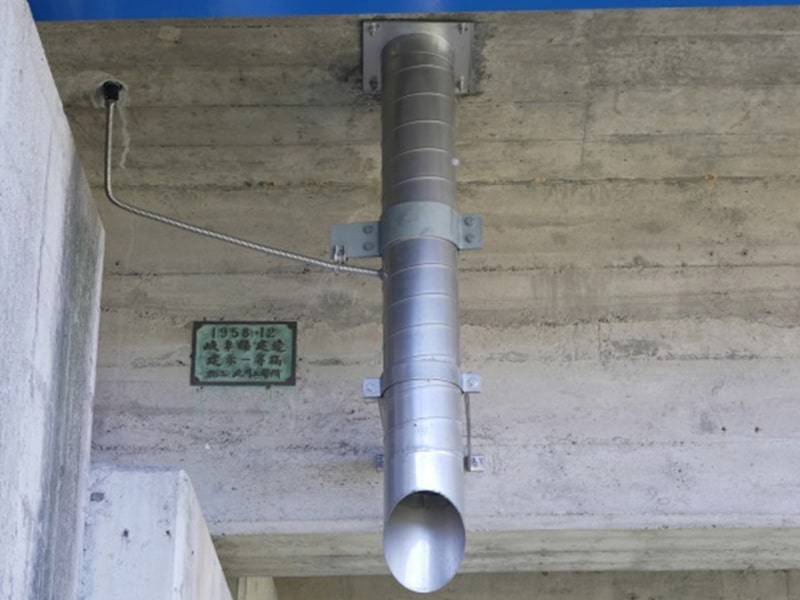

スパイラル直管を使用した例です。写真では
フレキシブルチューブを接続しています
上記例の現場写真 岐阜県 可児市
フリーキーワード：鳥屋場橋

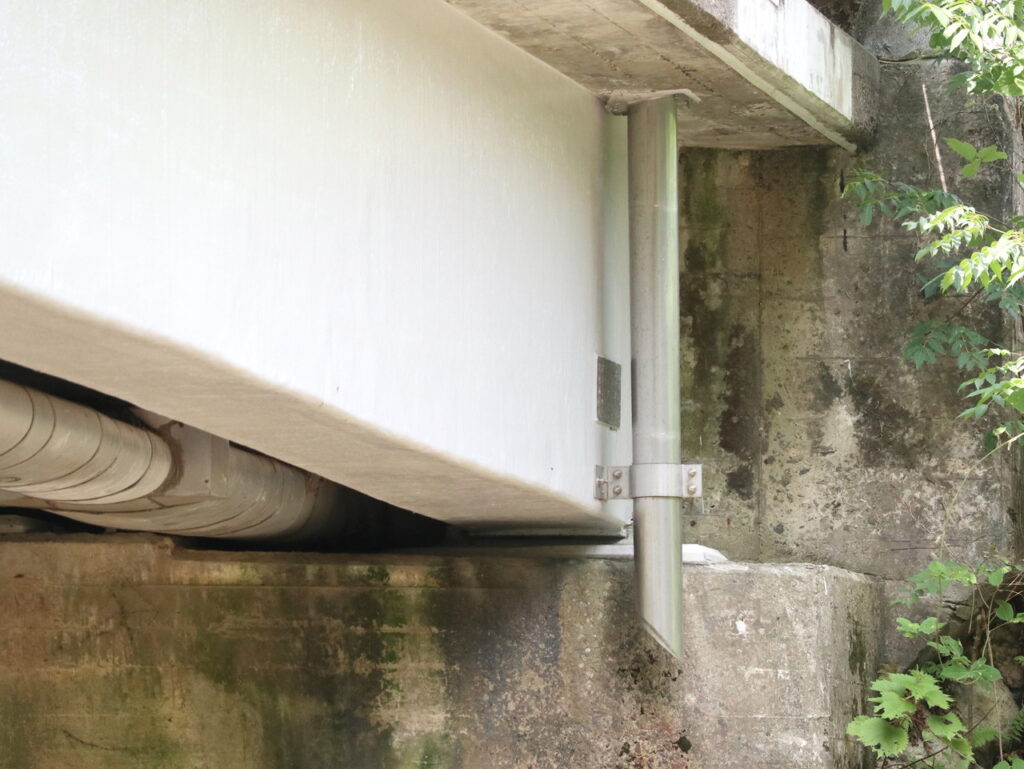

排水を真下に落とさないようにしています
上記例の現場写真 兵庫県 但馬県民局 新温泉土木事務所
フリーキーワード：港橋

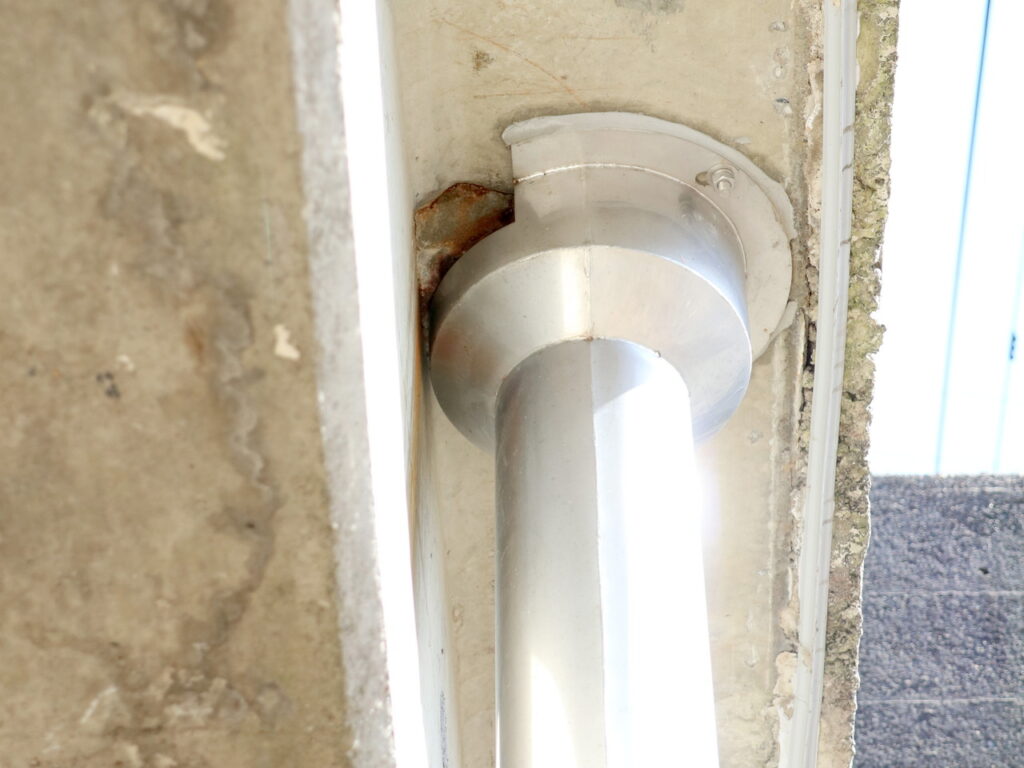

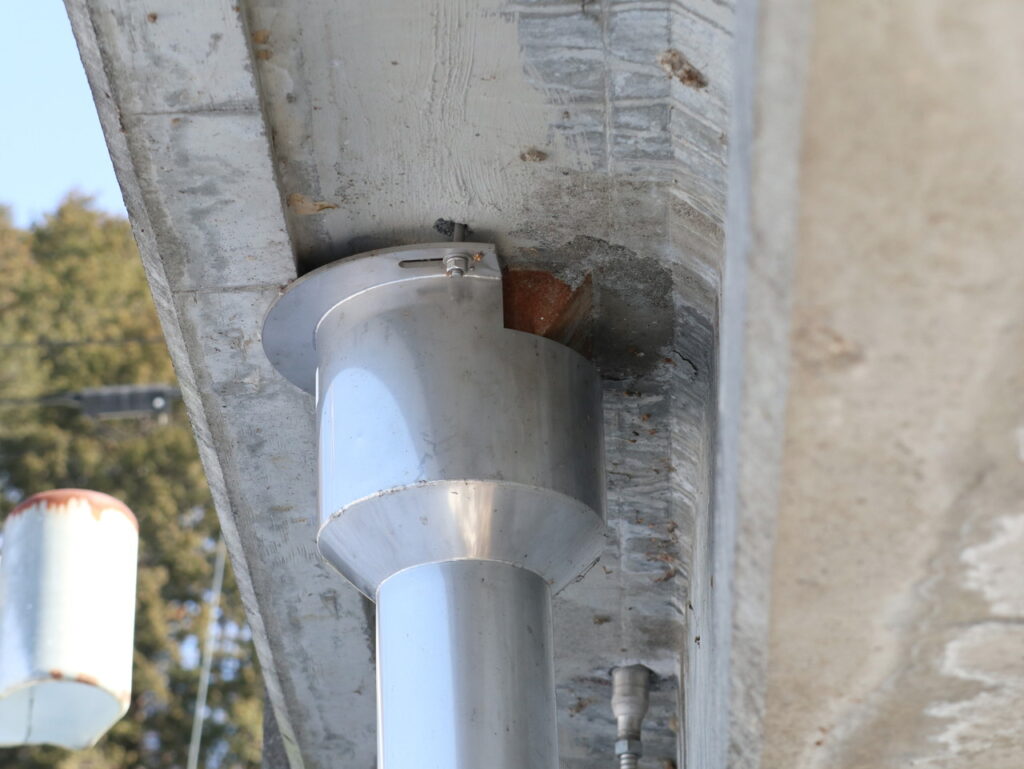

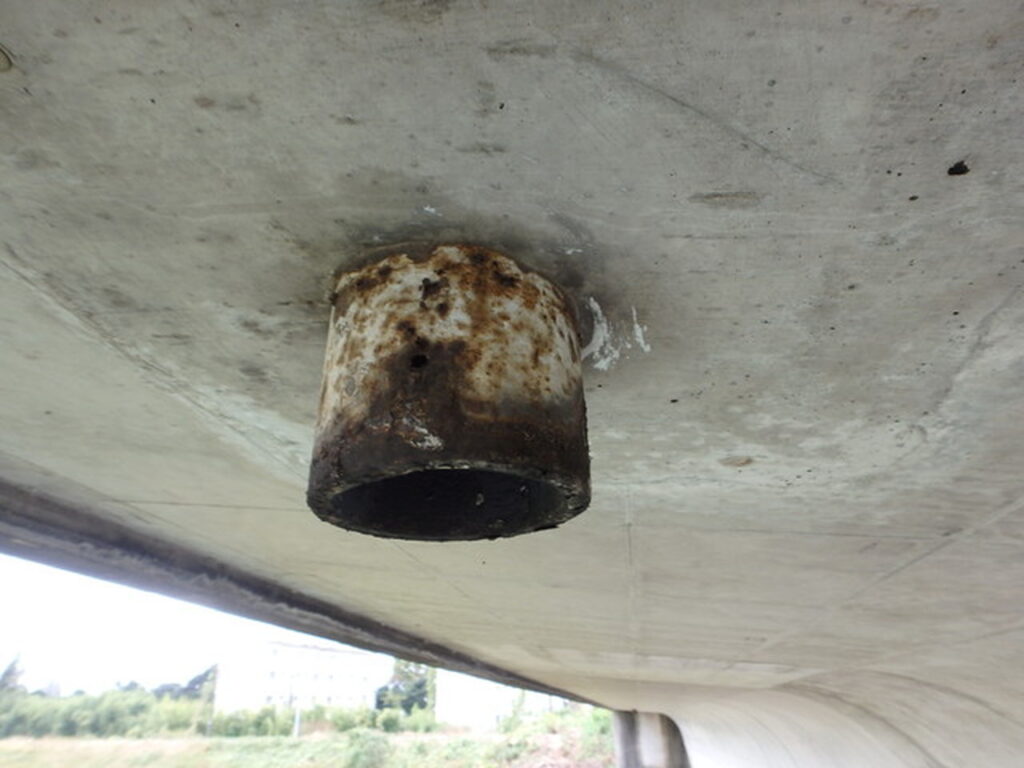

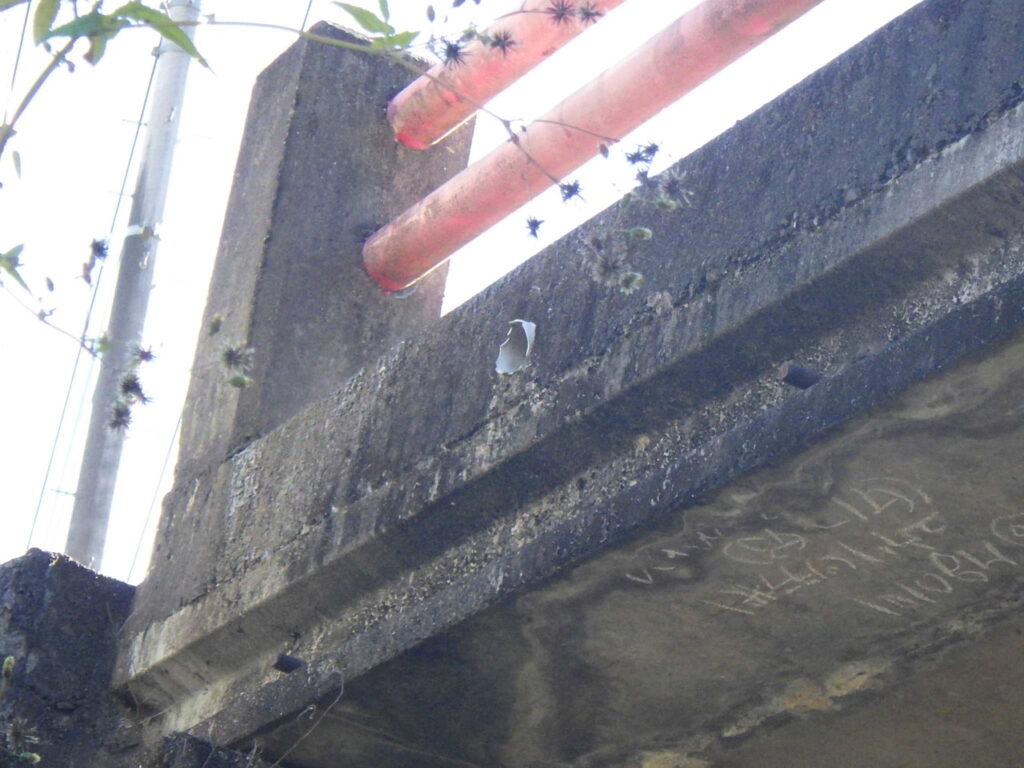

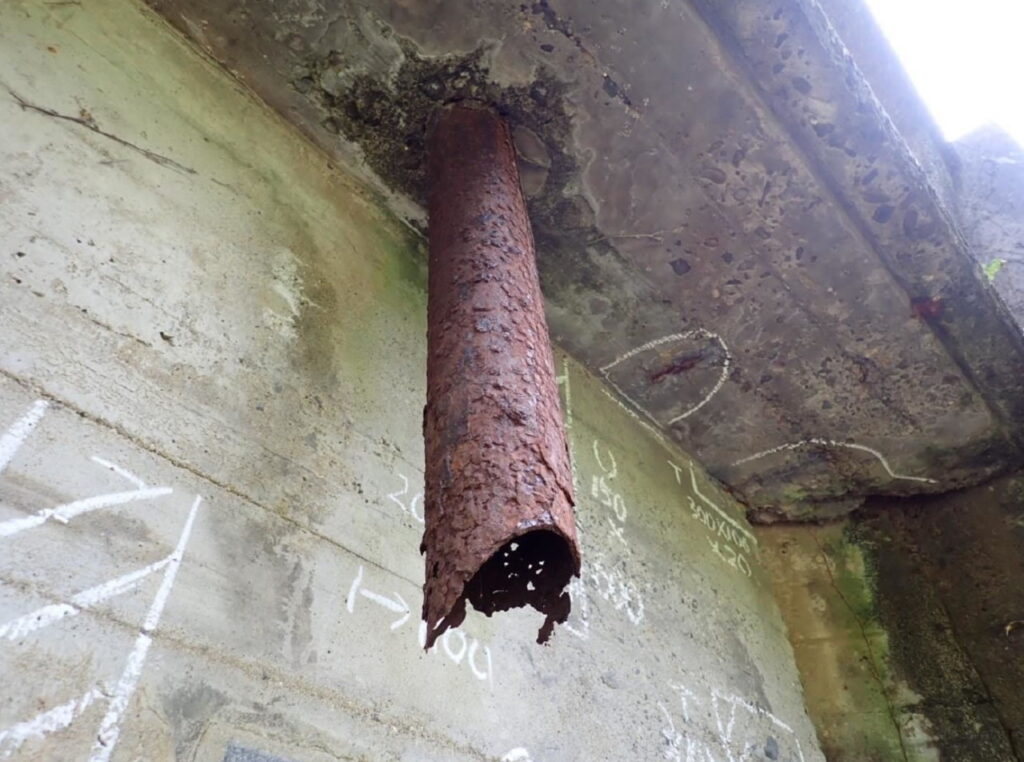

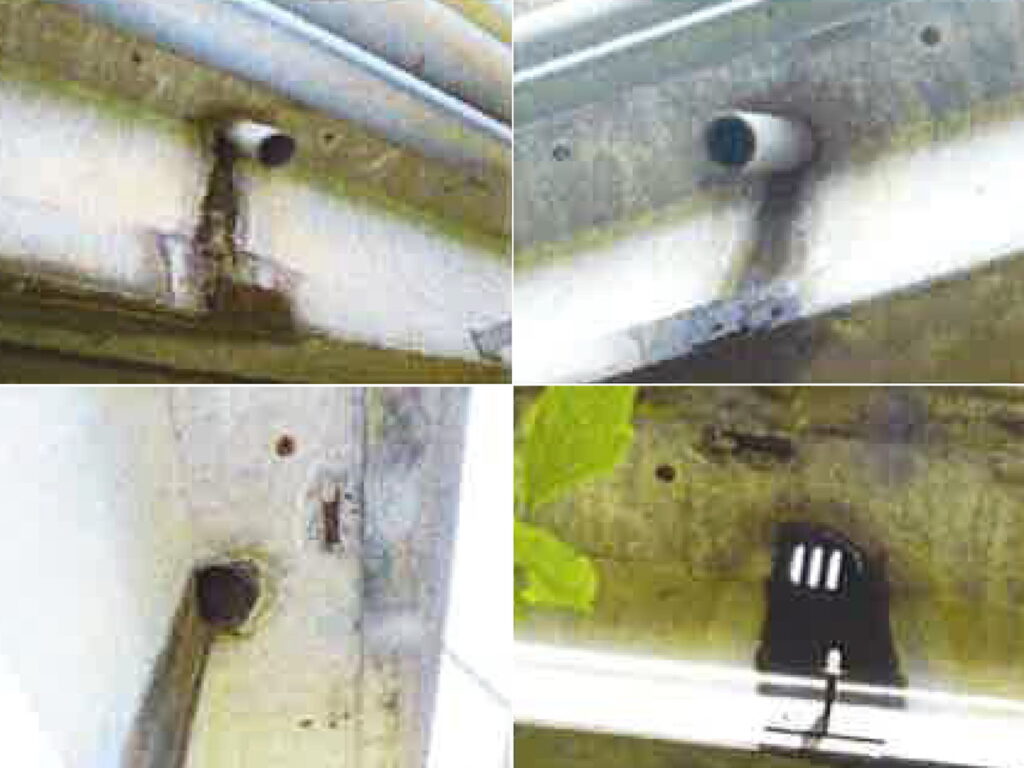

既設埋設管の流末が腐食のため、
水切りとして設置した短い管の例です
上記例の現場写真 岐阜県 美濃加茂市
フリーキーワード：西町跨線橋

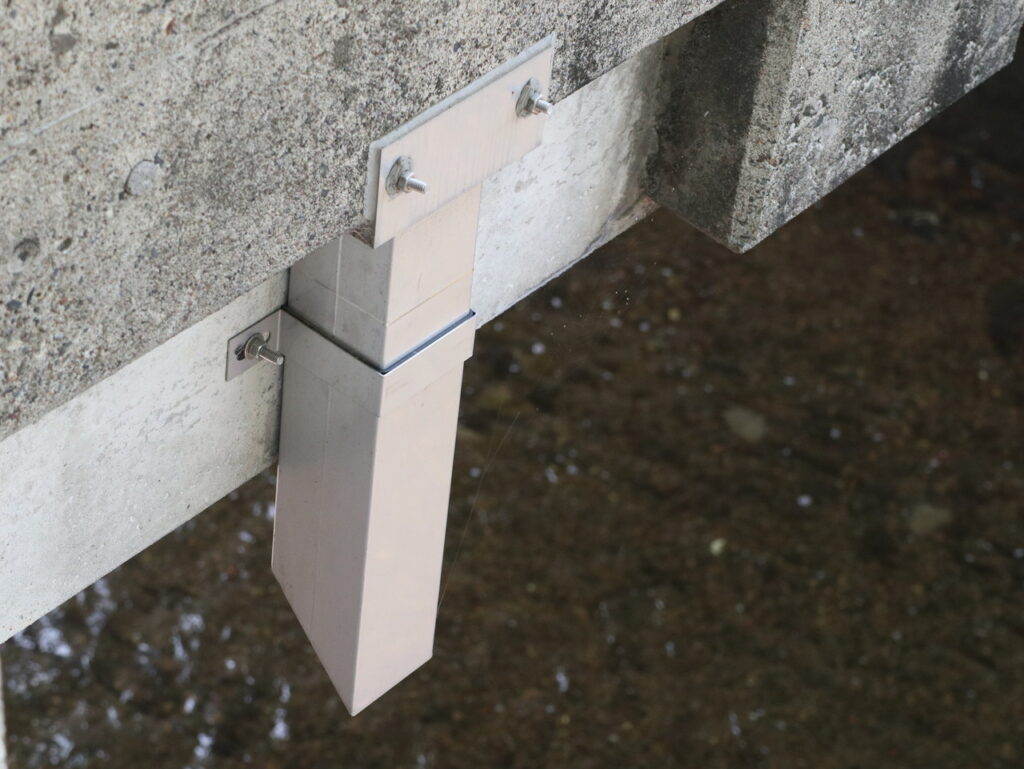

角型管の製作例です
曲管の製作も可能です
上記例の現場写真 岐阜県 岐阜市
フリーキーワード：栄光橋

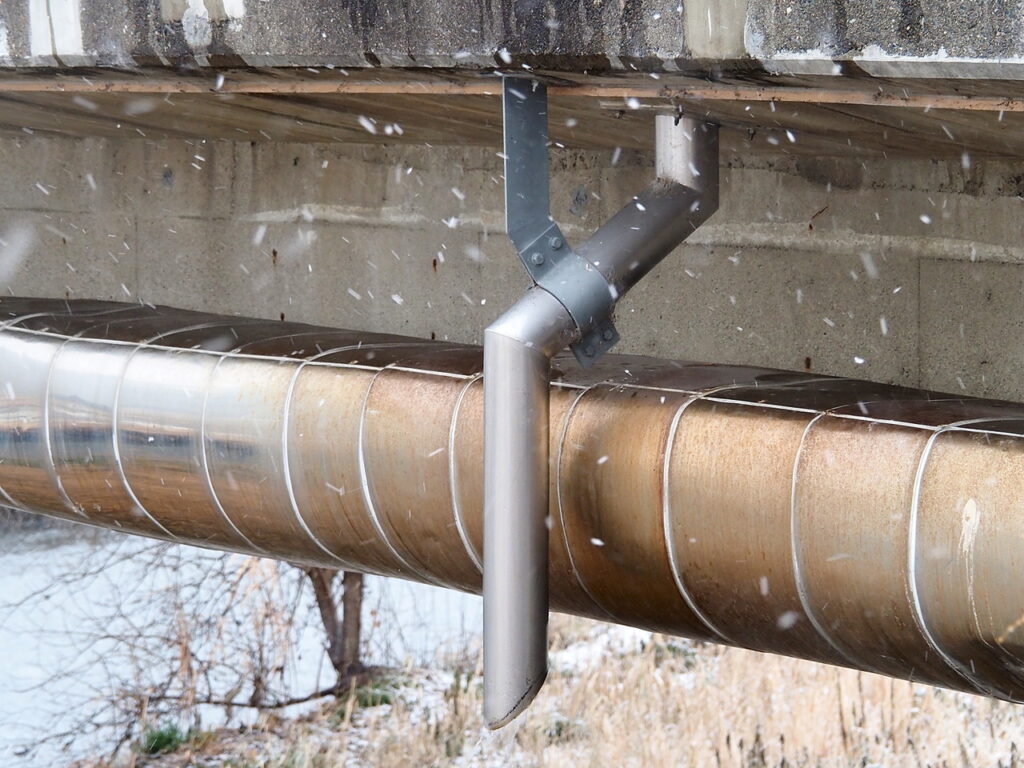

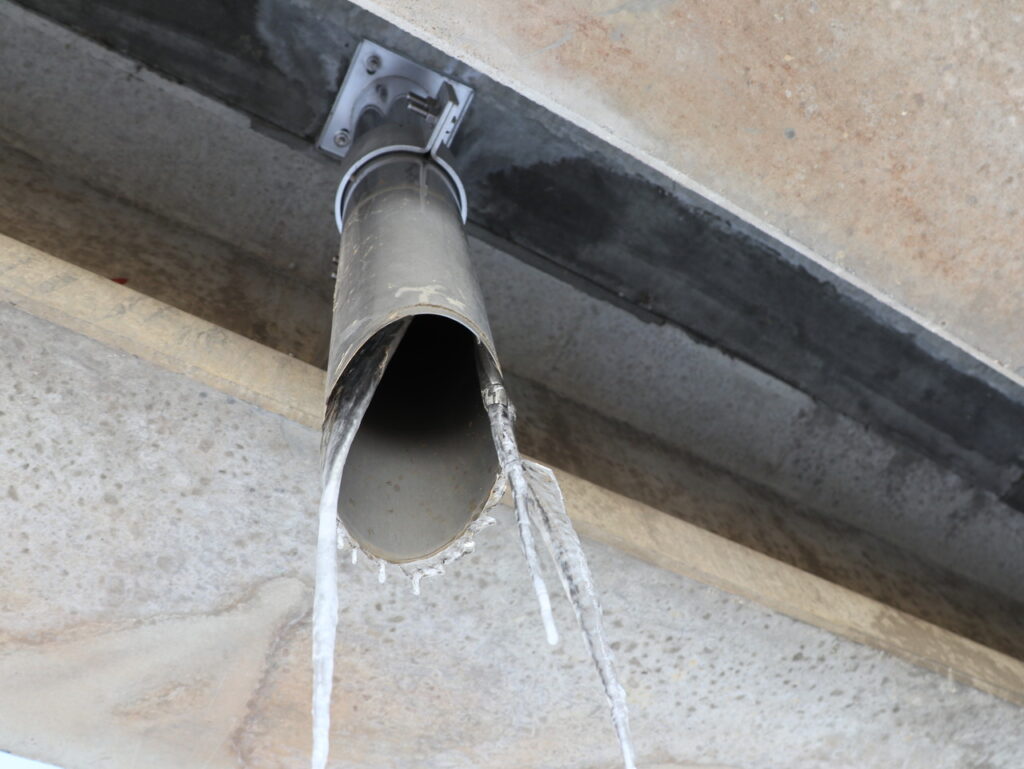

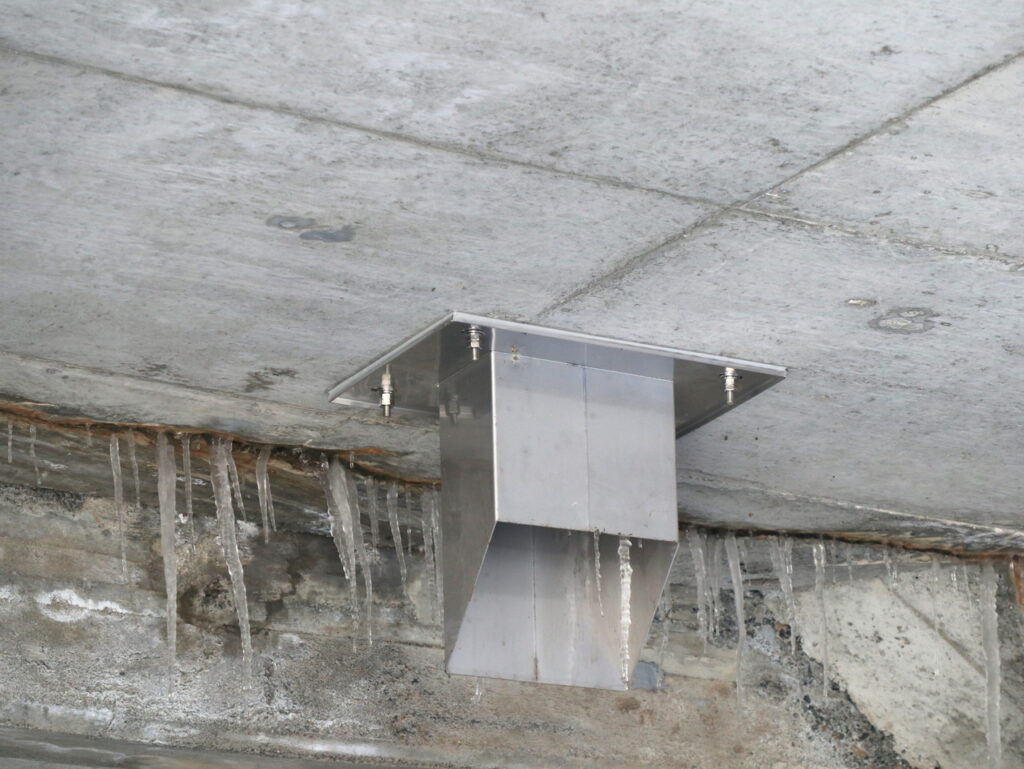

寒冷地にて冬季で氷柱（つらら）ができています
上記例の現場写真 長野県 松本市
フリーキーワード：水汲橋

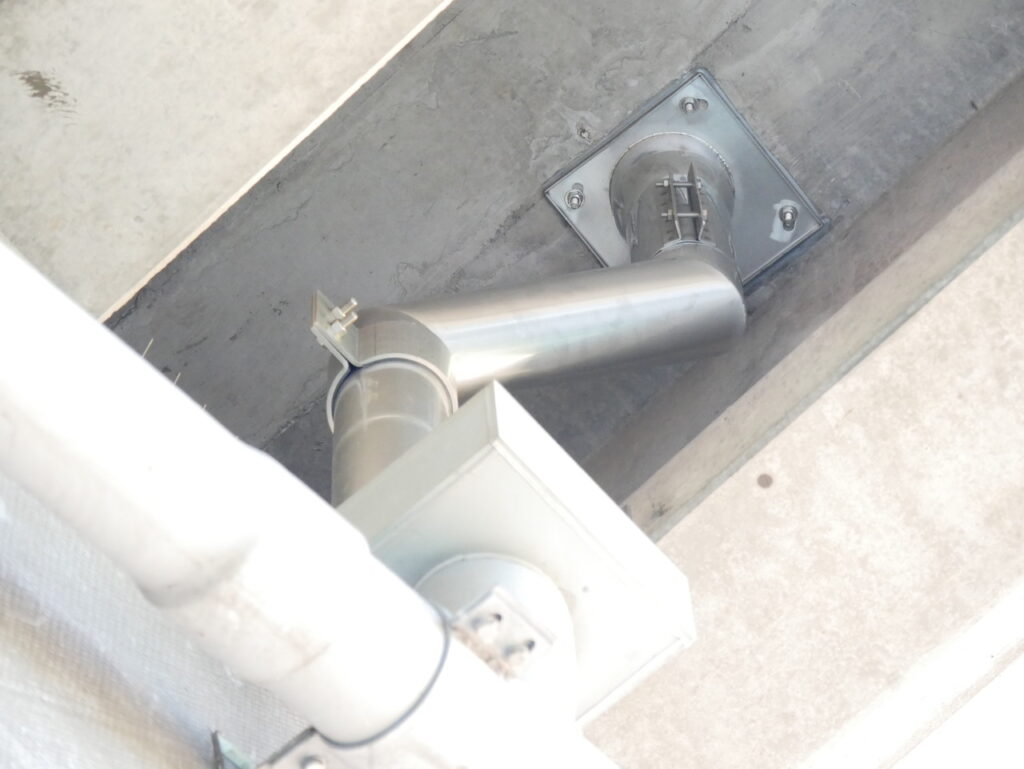

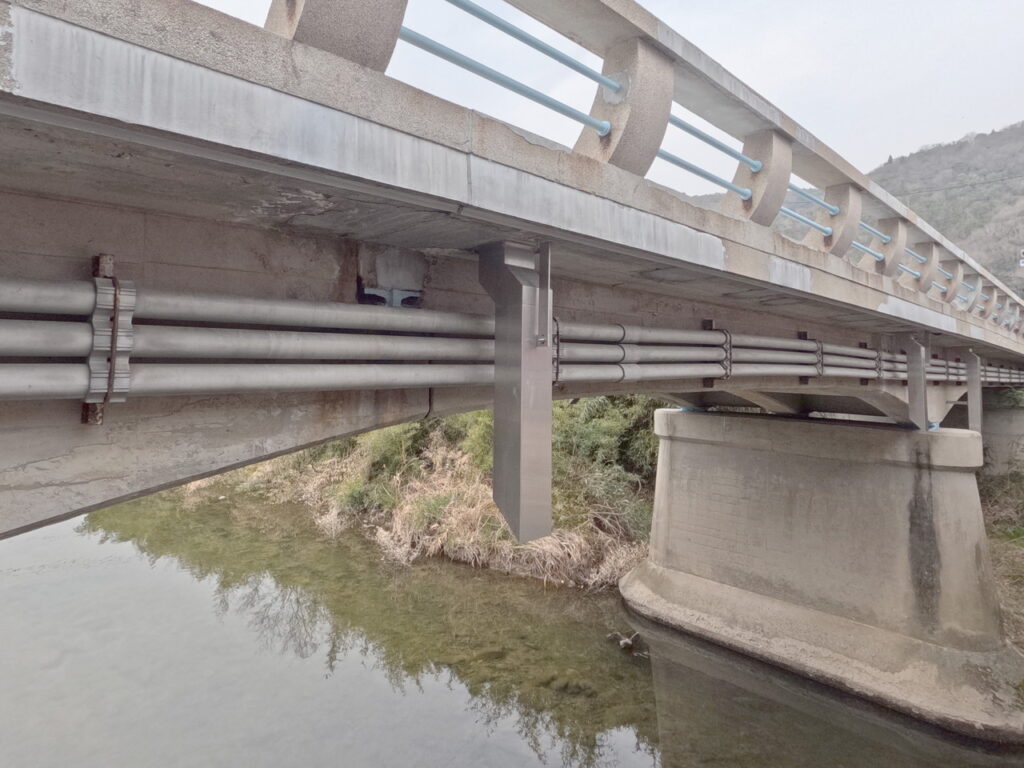

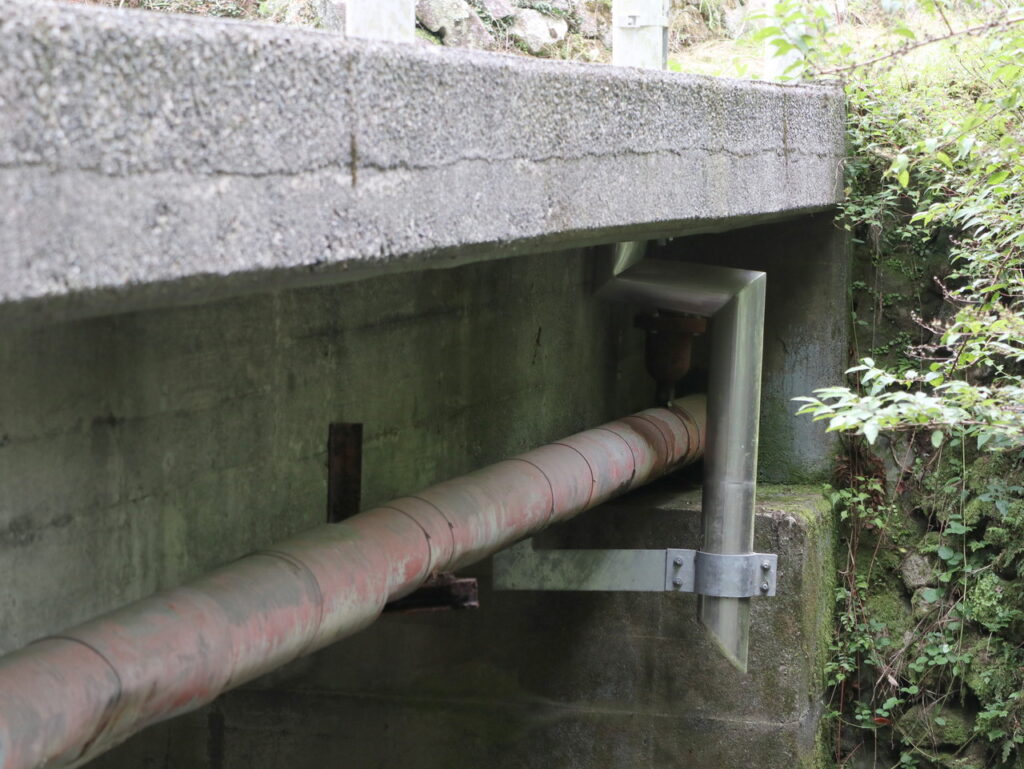

添架管を避けるため、薄型の受枠形状で製作設置し塩ビ管に設置しています
上記例の現場写真 宮城県 丸森町
フリーキーワード：清滝大橋

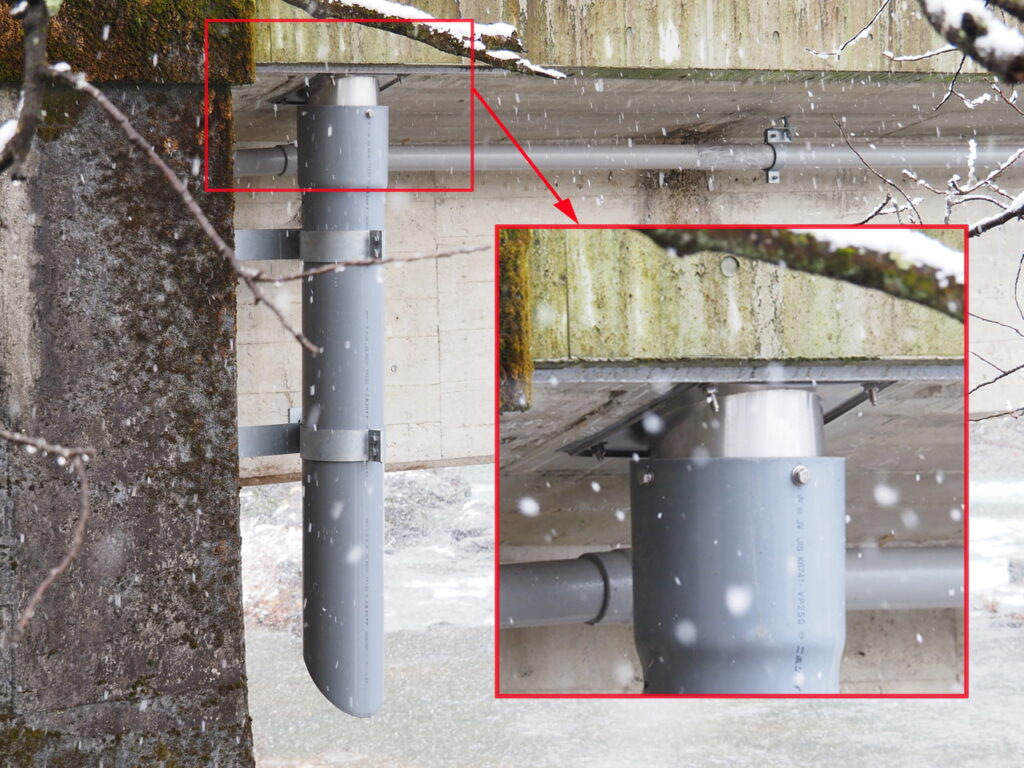

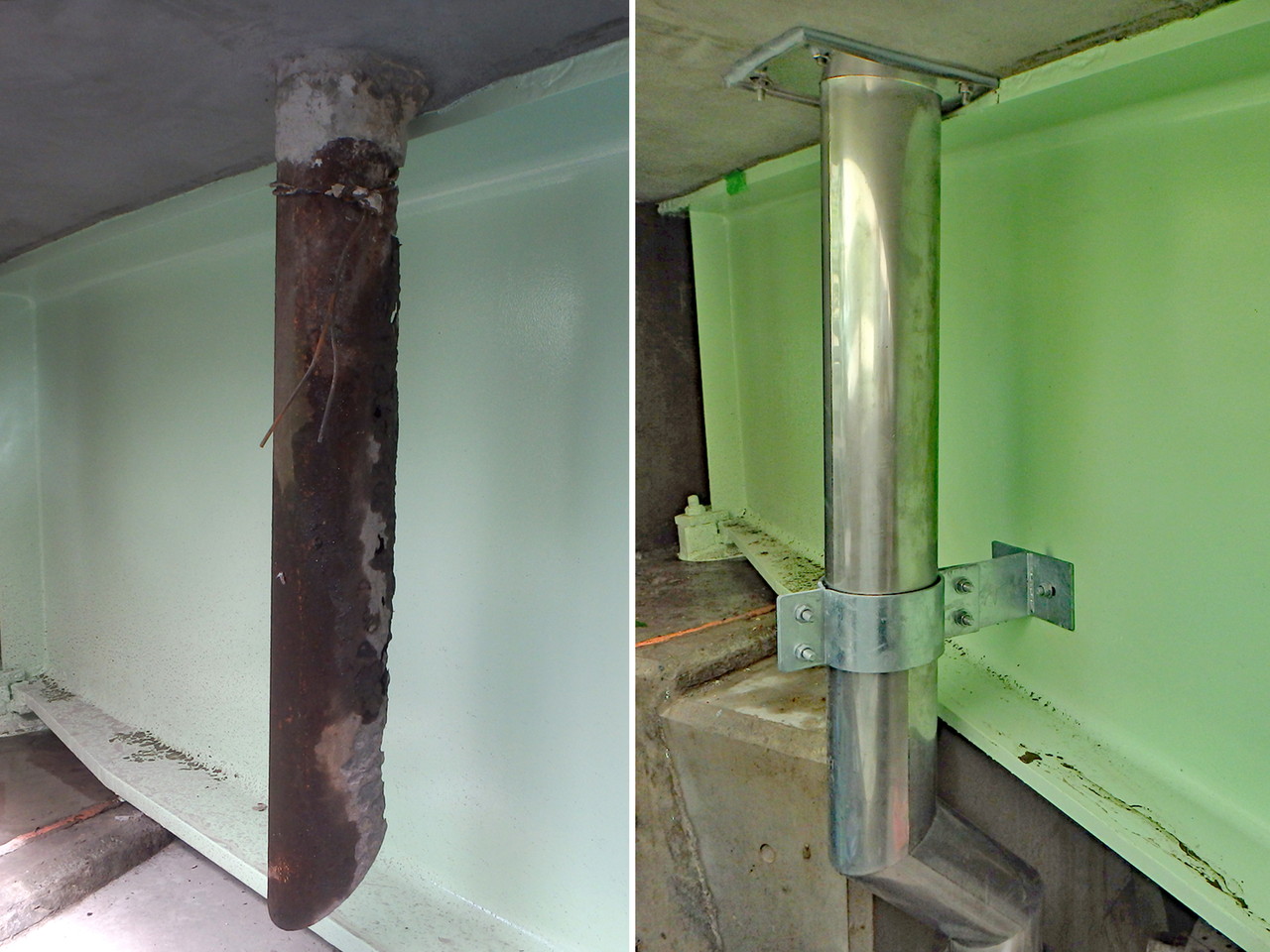

工事前と工事後の写真になります。工事後は
下部へ導水するため、曲管としています
塩ビ管に接続しています
上記例の現場写真 福島県 県北建設事務所
フリーキーワード：あづま陸橋

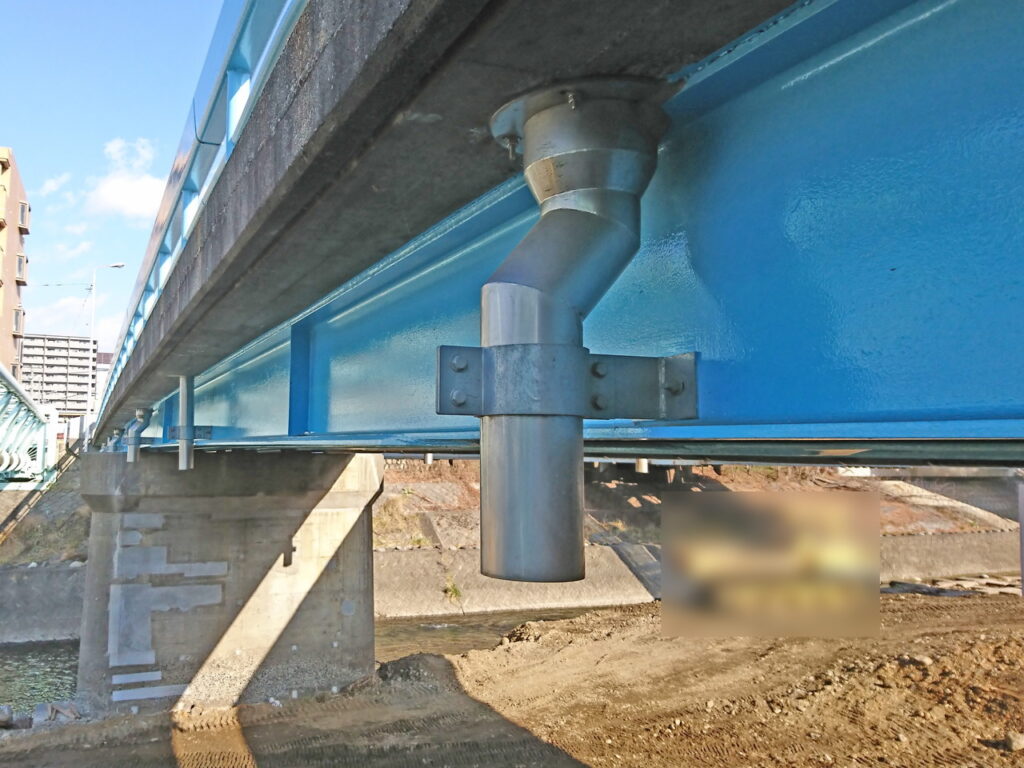

L型形状プレートの設置例になります
上記例の現場写真 栃木県 宇都宮市
フリーキーワード：猿ケ橋
ステンレス小径管を天板プレート形状で製作、設置例になります
上記例の現場写真 岐阜県 中部地方整備局 高山国道事務所
フリーキーワード：飛騨清見IC Eランプ橋
②-A10. その他資料
②-A10-1. 天板プレート一体型排水装置についての報告文
下のPDF画像をクリックください
主な内容
橋梁補修における利便性を向上した排水管の取り組み
－プレート一体型のステンレス製排水管－
キーワード：排水管補修、コスト削減、新技術、品質

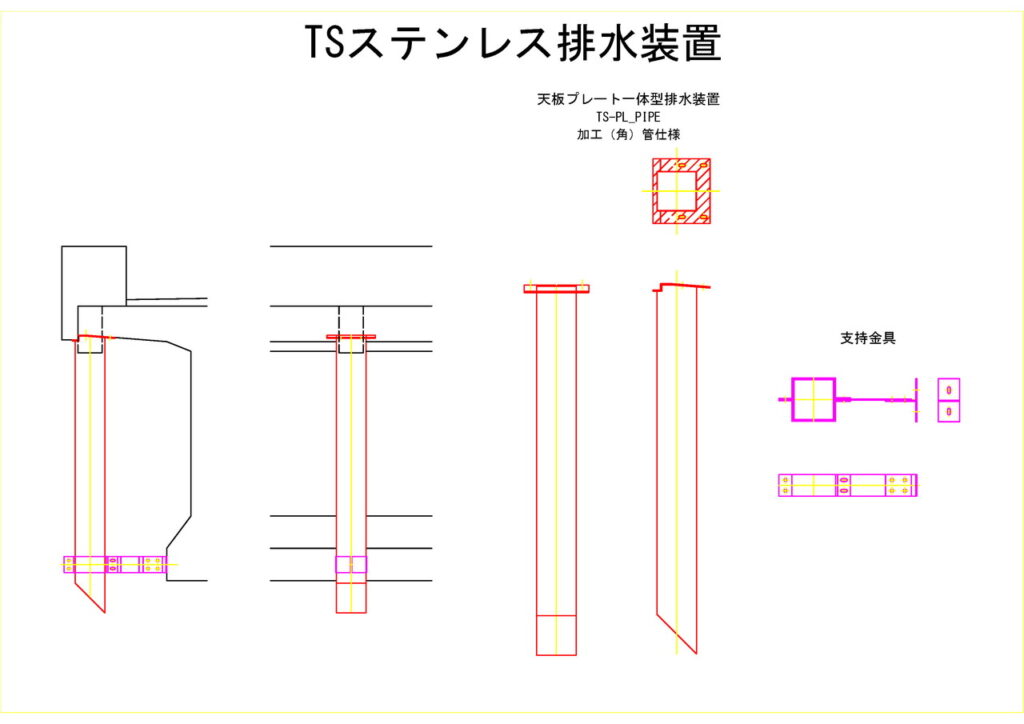

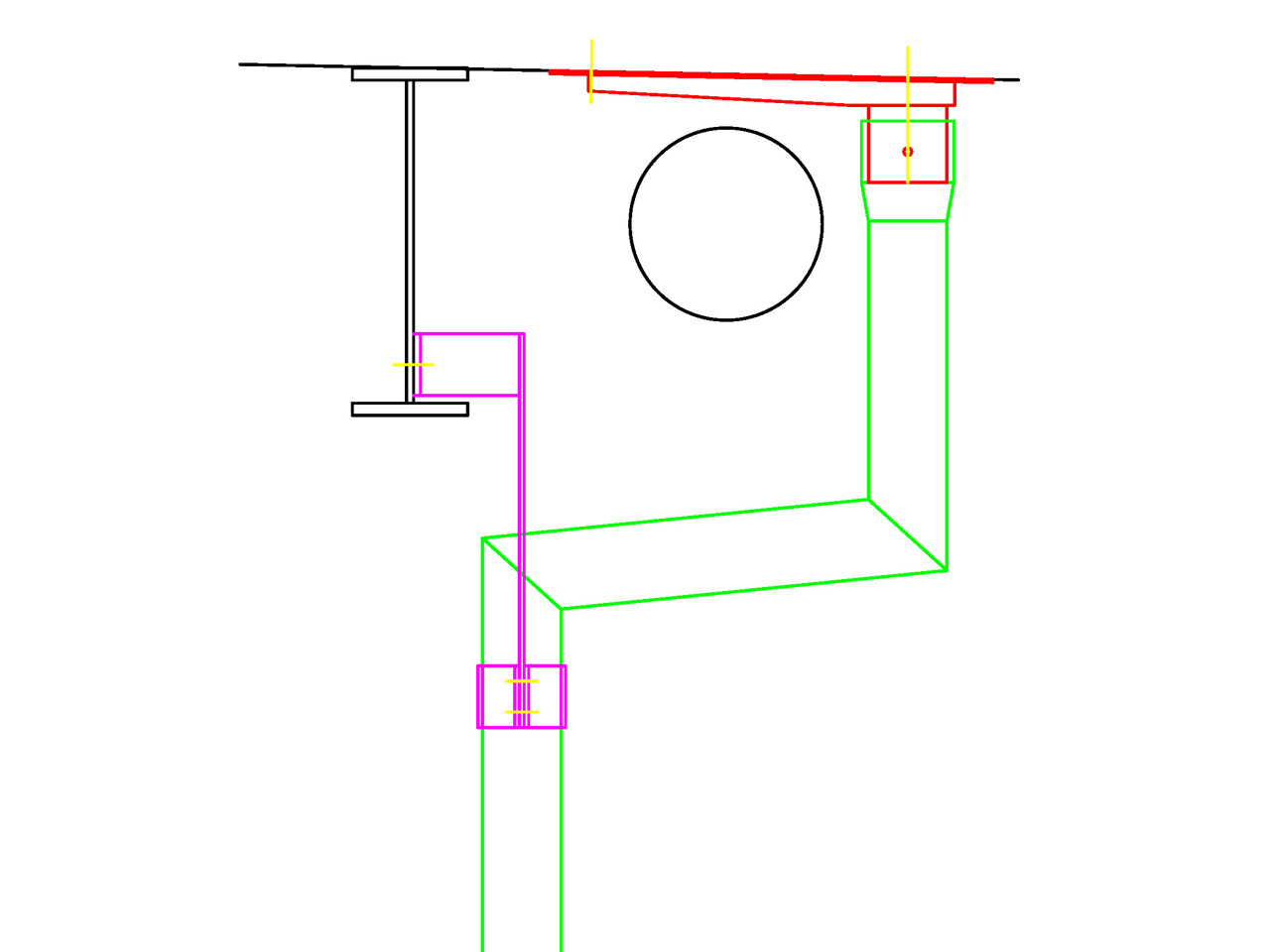

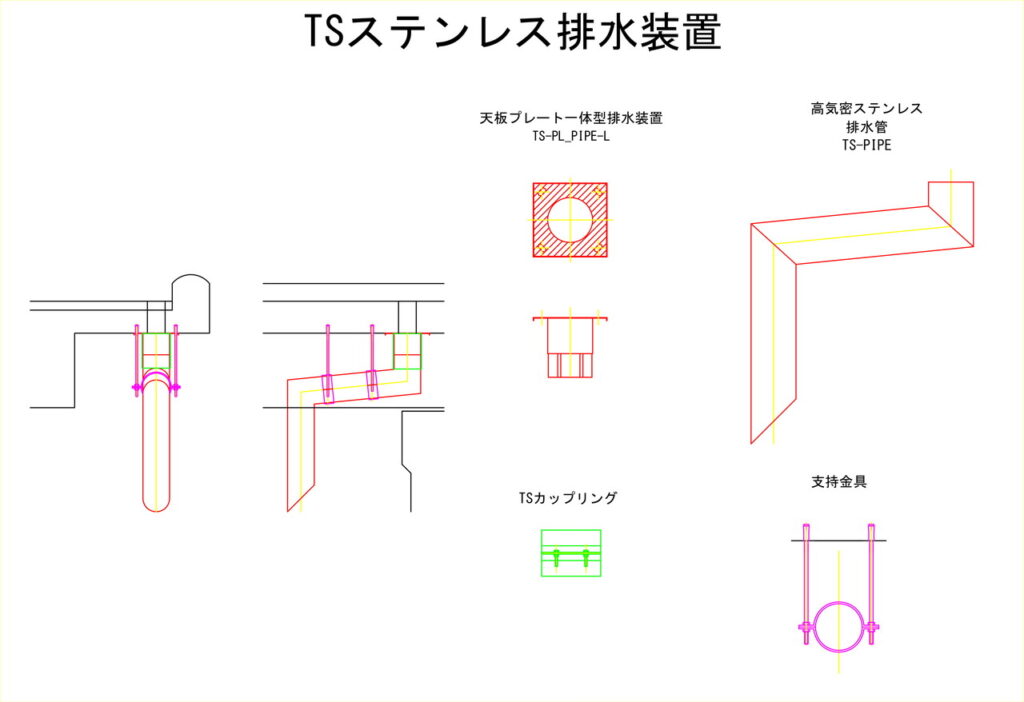

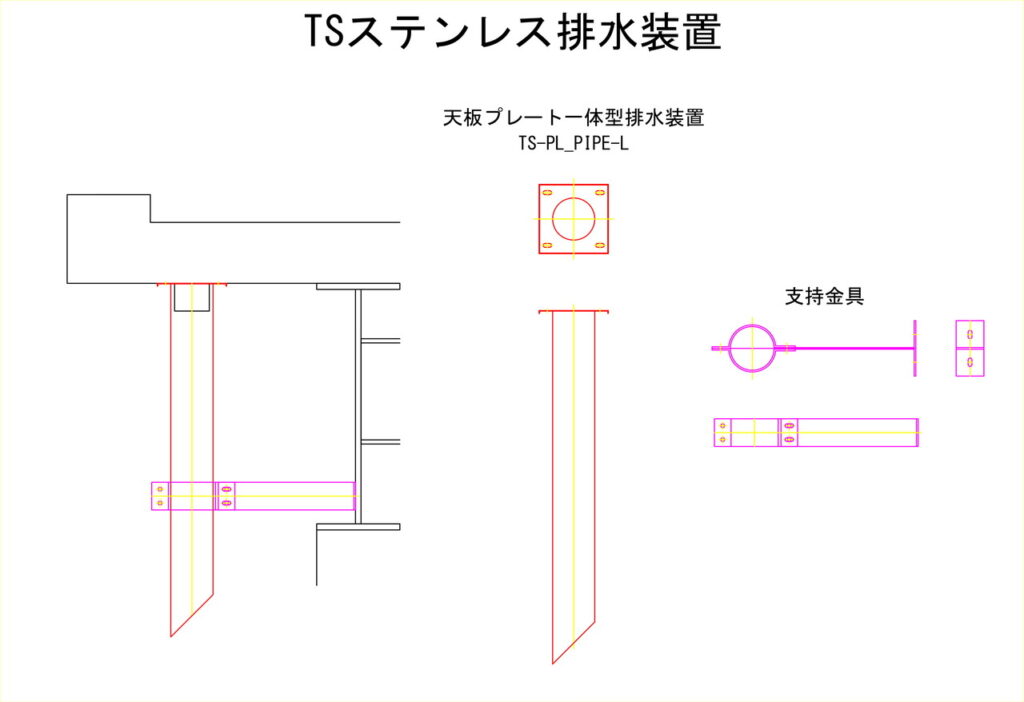

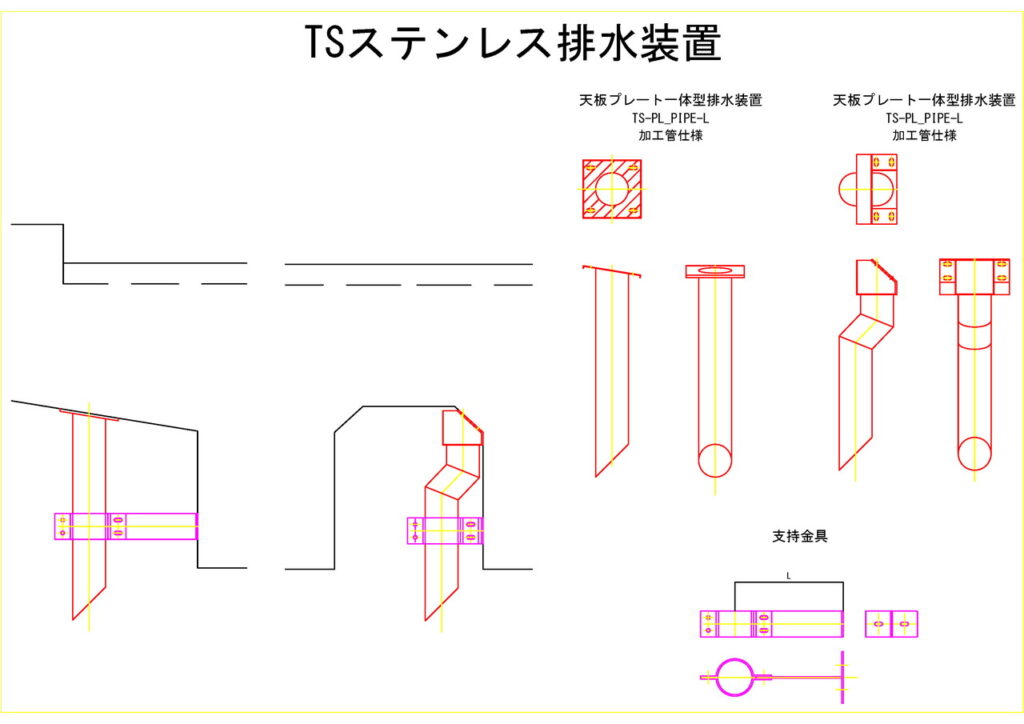

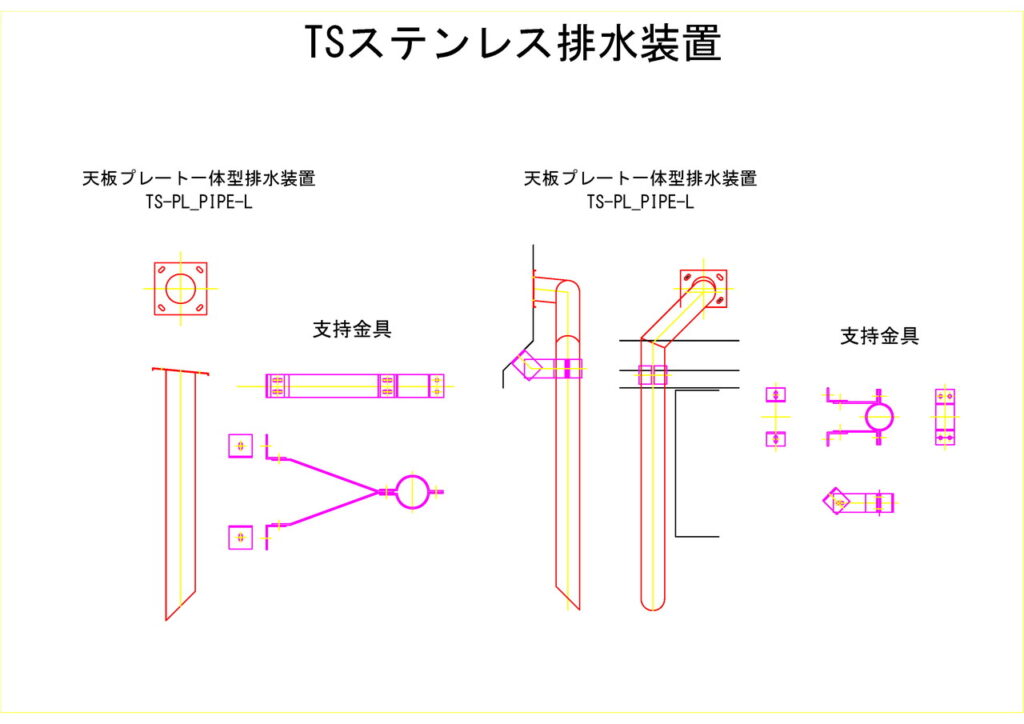

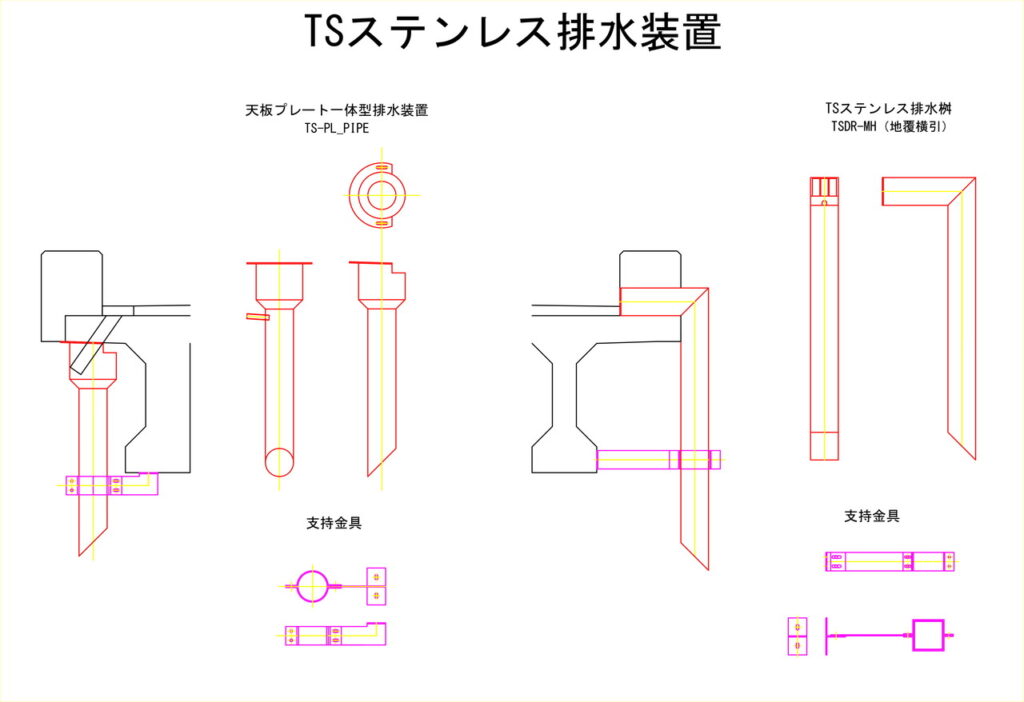

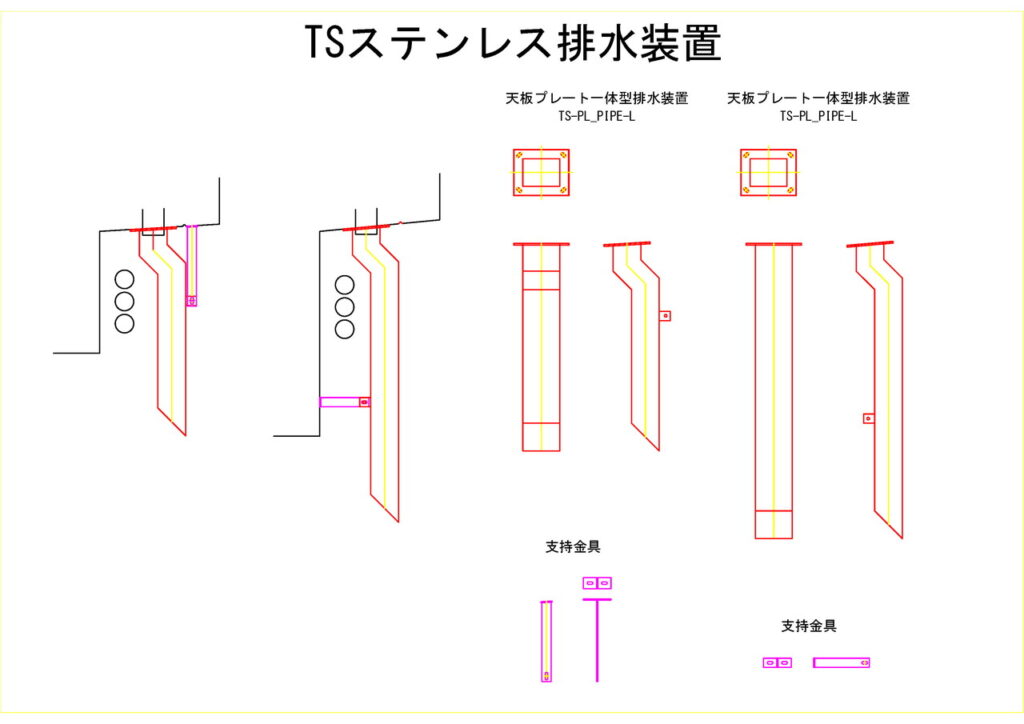

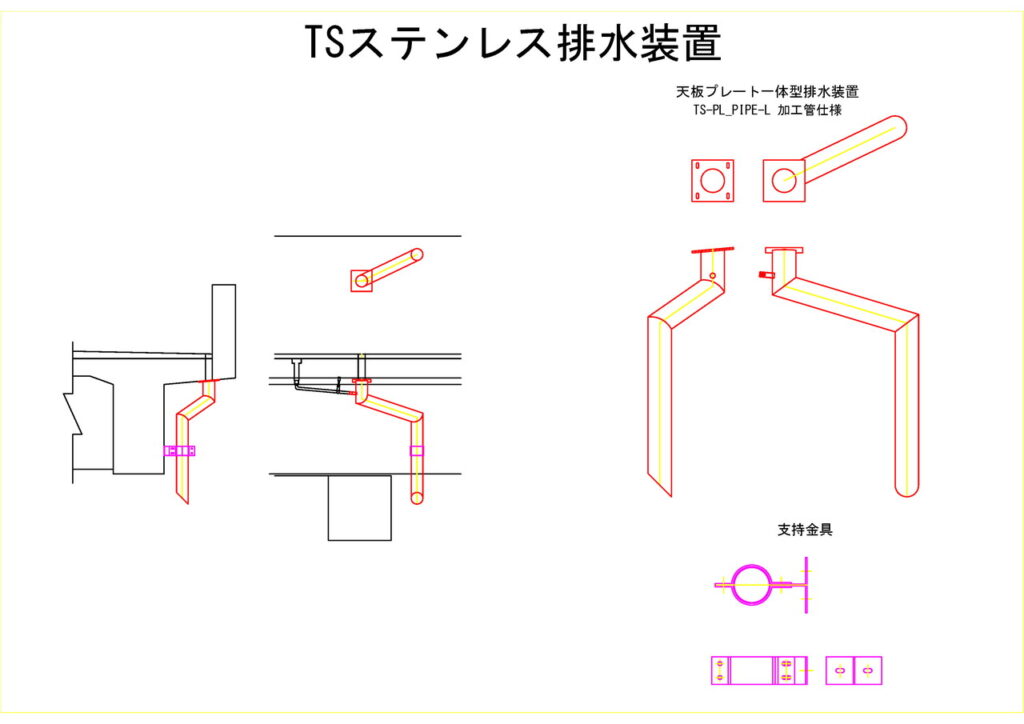

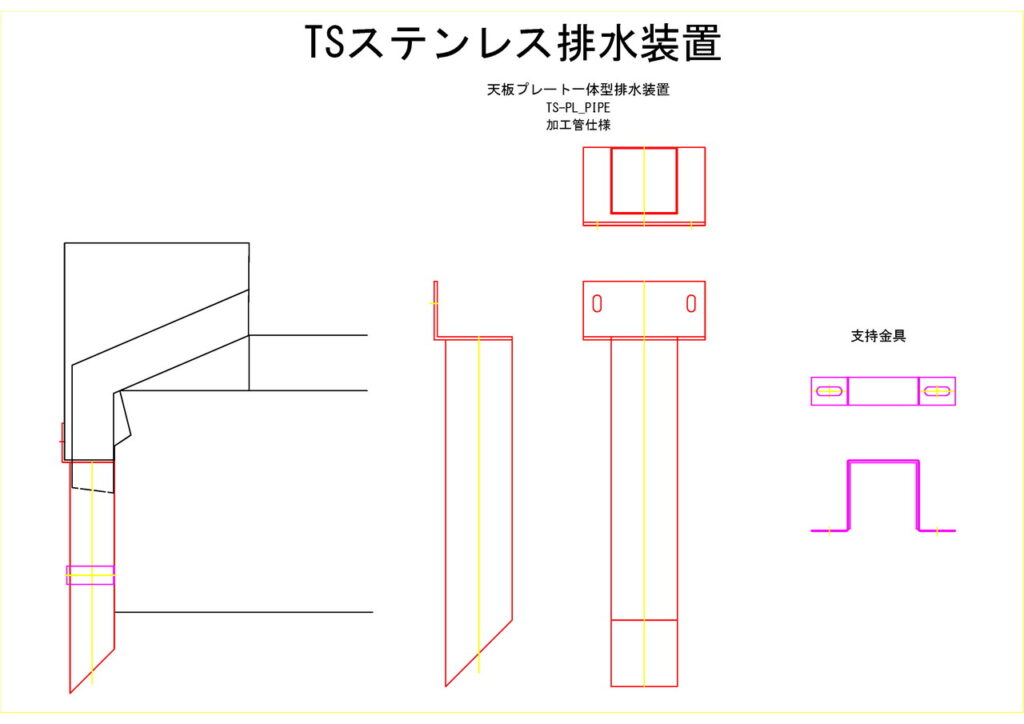

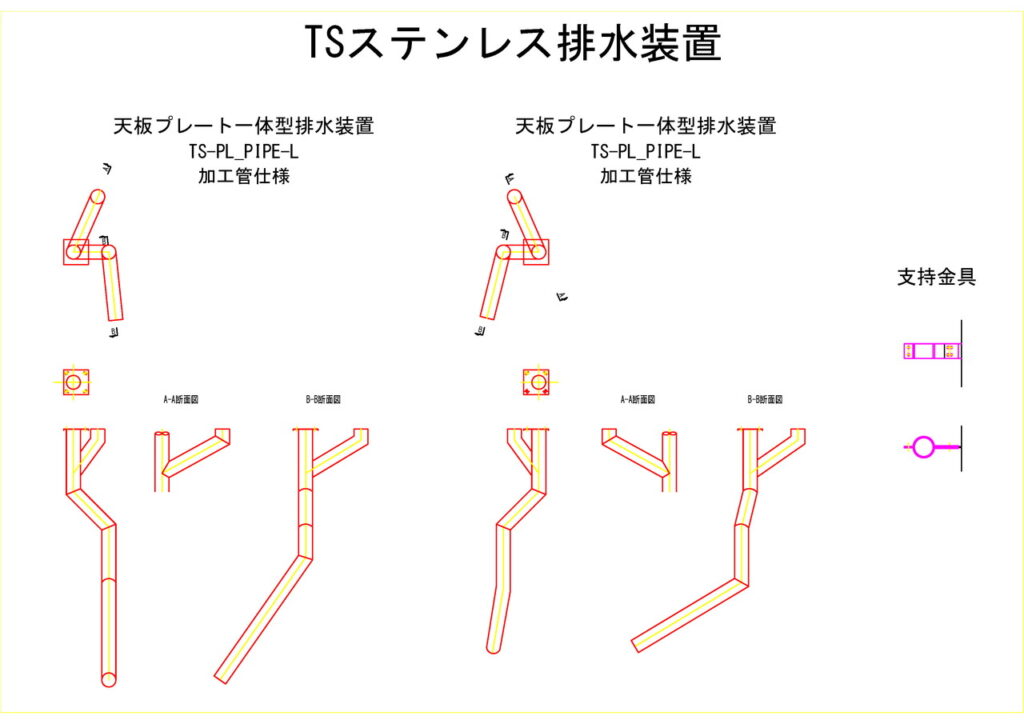

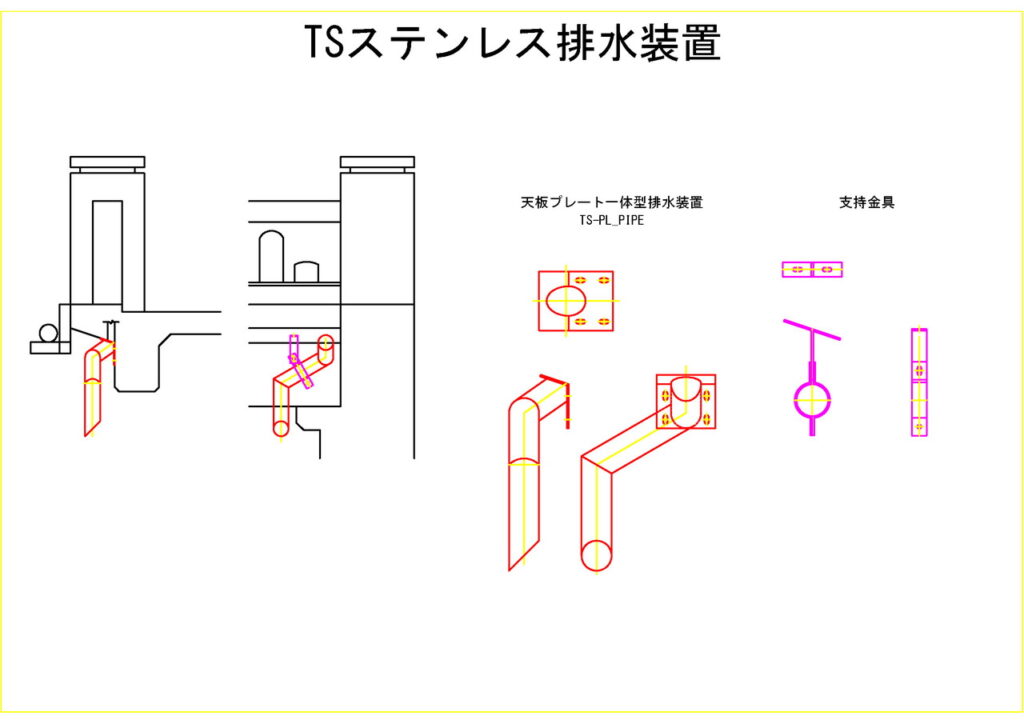

②-A10-2. CAD図 / カタログ

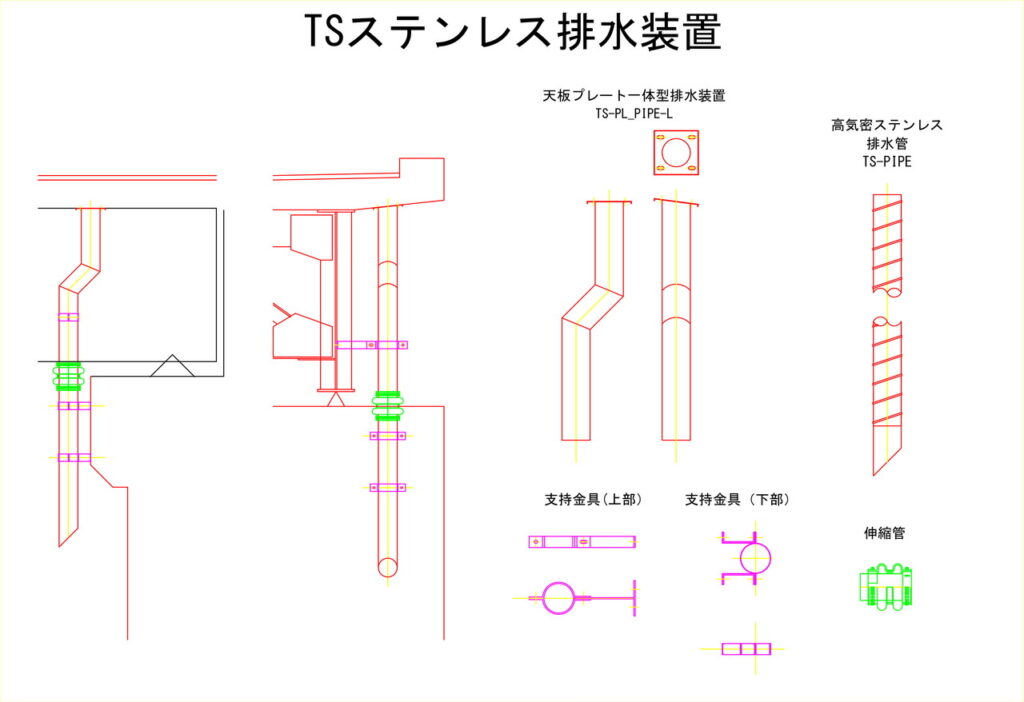

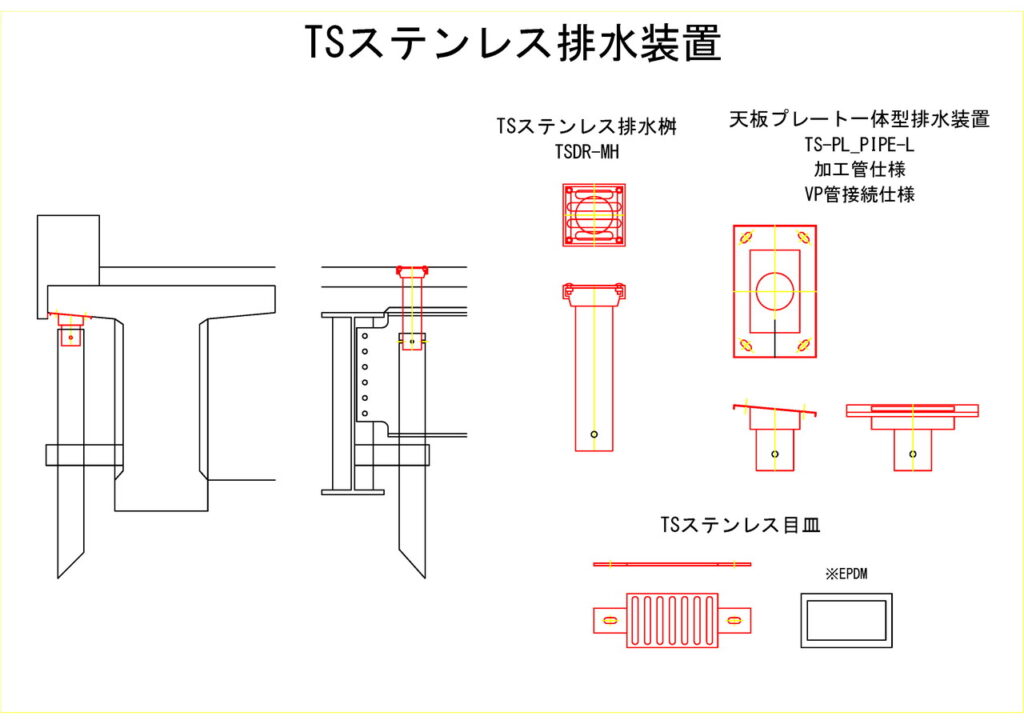

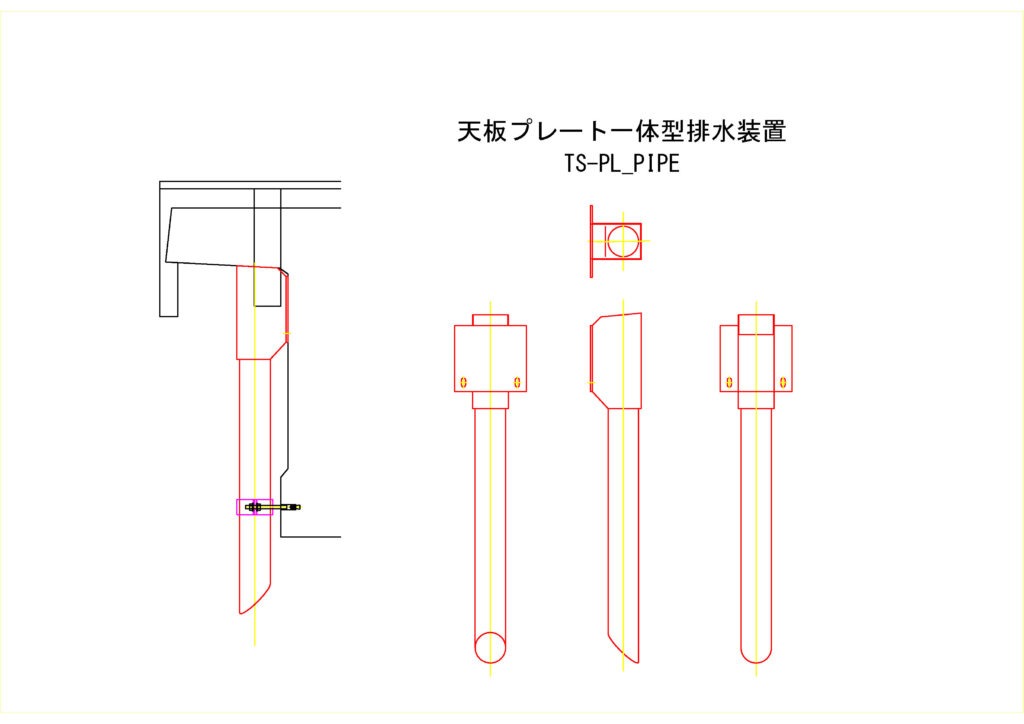

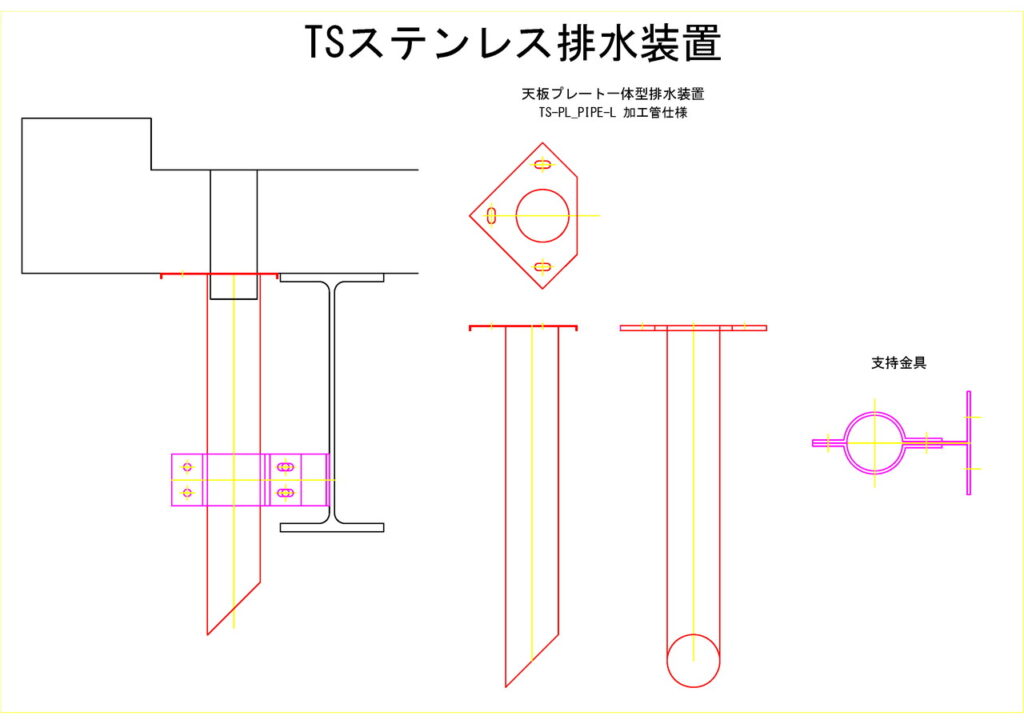

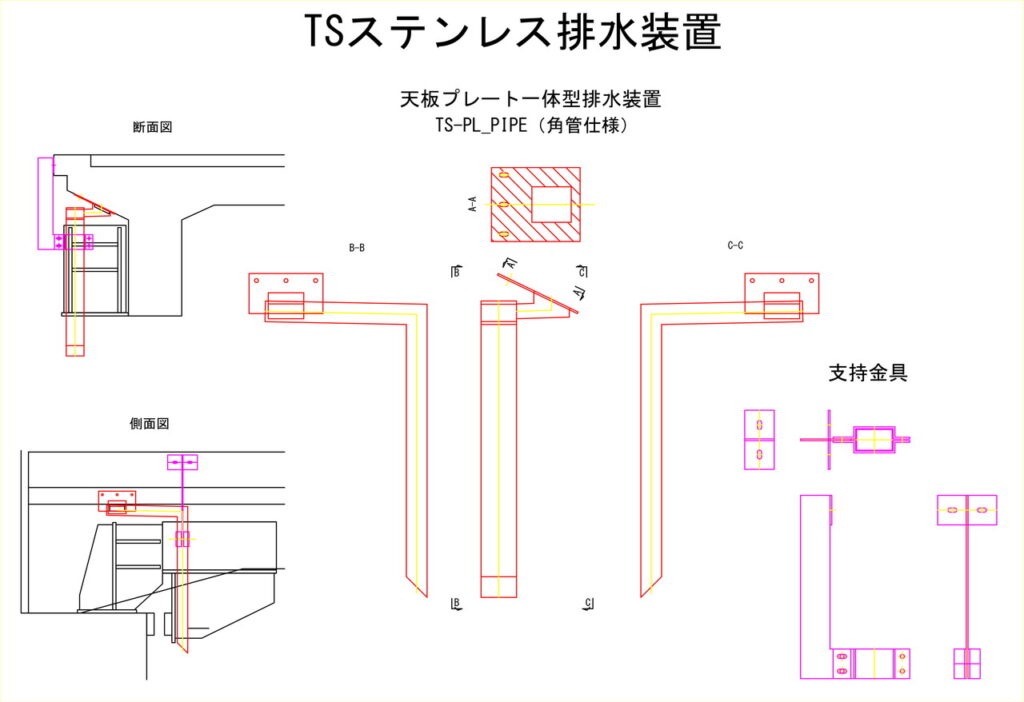

CAD図
天板プレート
カタログ
カタログダウンロードはこちらをご覧ください
②-A11. 各種現場写真はこちら
サブサイト [
※都道府県、経過年数等と組み合わせての検索も可能です
②-A11-1. 天板プレートすべて
天板プレート全般
E.02 天板プレート
②-A11-2. 天板プレート横向き
天板プレートを地覆等へ横向きに設置している事例
S02-1. 天板-横向き
②-A11-3. 天板-プレート部異形、樋形状

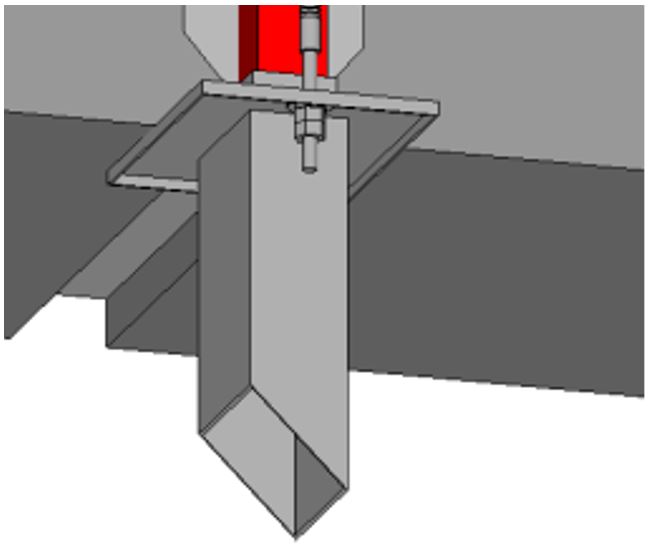

天板部および天板に接している箇所、曲げ等が上記イラスト例のような異形の事例
