猿ケ橋 / 栃木県 / 補修 / 天板プレート (NETIS)

・発注者/自治体：宇都宮市
・排水装置納入日：2024.10
・撮影日：2025.05

猿ケ橋 / 栃木県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「天板プレート一体型排水装置」を採用いただいた事例となります。

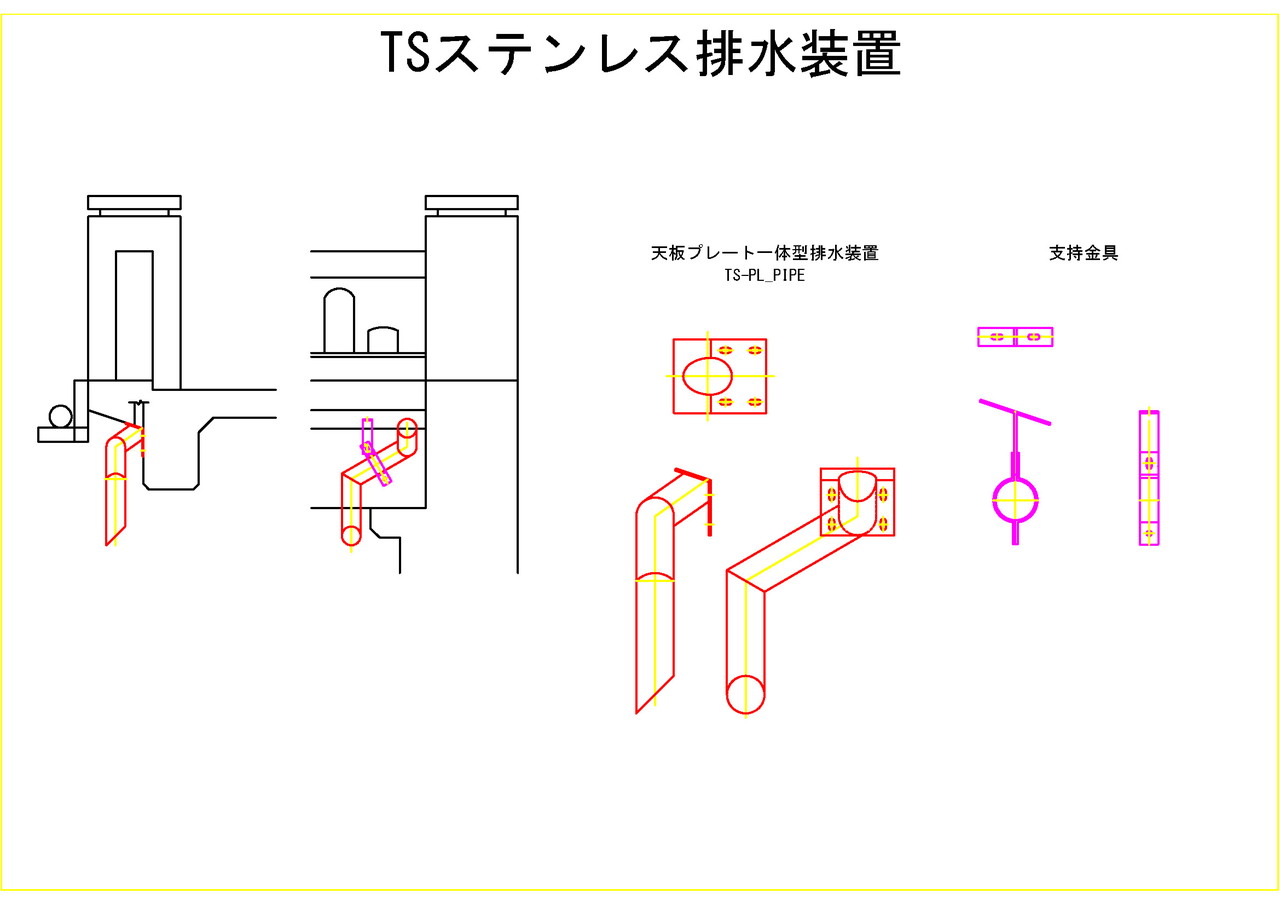

  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

橋梁補修工事に伴う排水装置の設置

課題・問題点

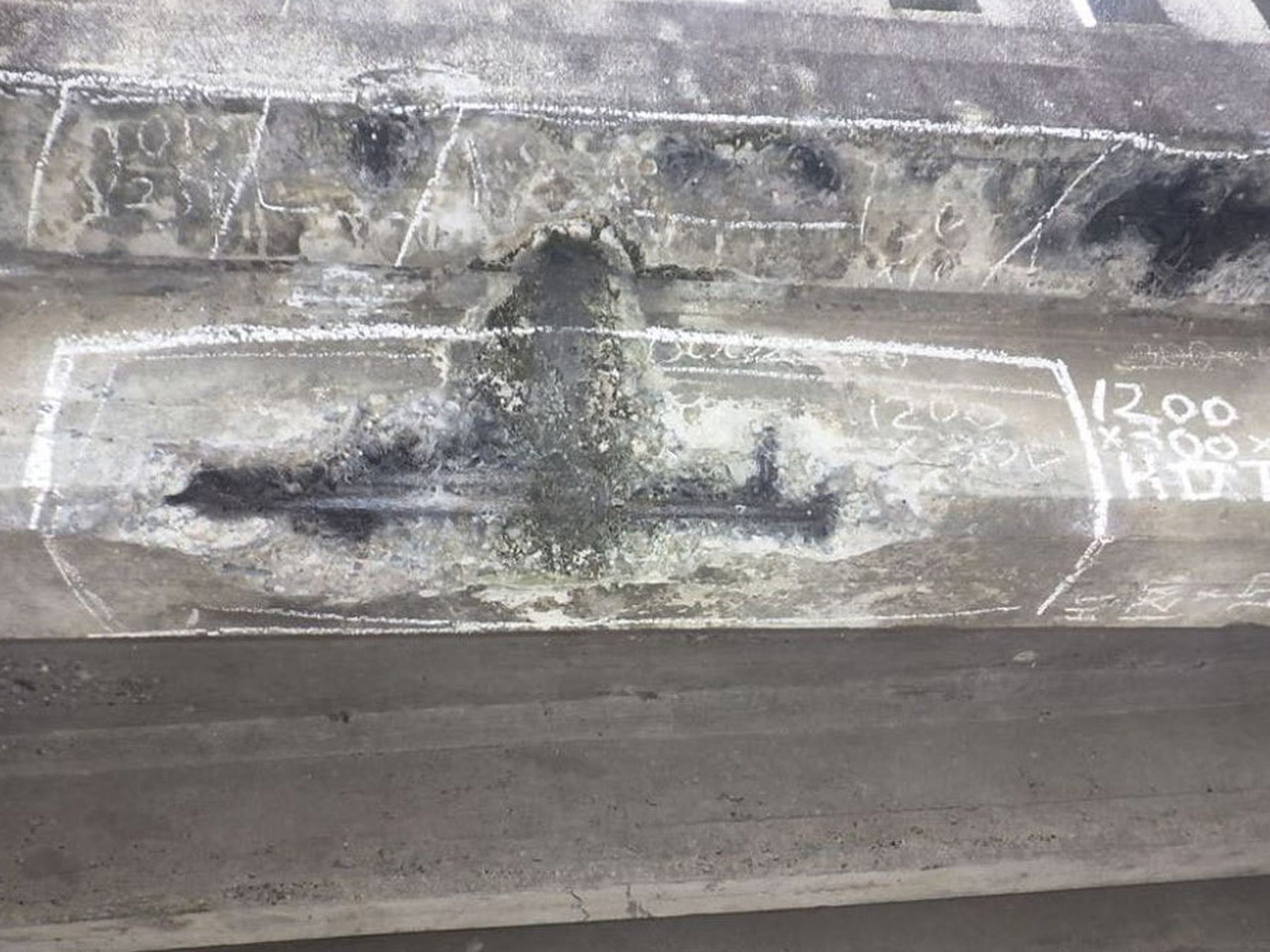

張り出し床版付け根に排水桝の流末端部があり、排水が桁へ伝っている

排水桝の流末端部が張り出し床版の付け根付近にあり、排水がそのまま桁へ伝っている状態でした。
また、床版と桁が近接する位置のため、通常形状の排水管や天板プレートでは取り付けが困難でした。
さらに、流末直下に橋台がある箇所もあり、そのまま鉛直方向へ排水できない条件となっていました。

対策内容
床版と桁の折れ角に合わせたL形状の天板プレートを製作

張り出しと桁の折れ角に合わせた天板プレートを製作し設置しました。

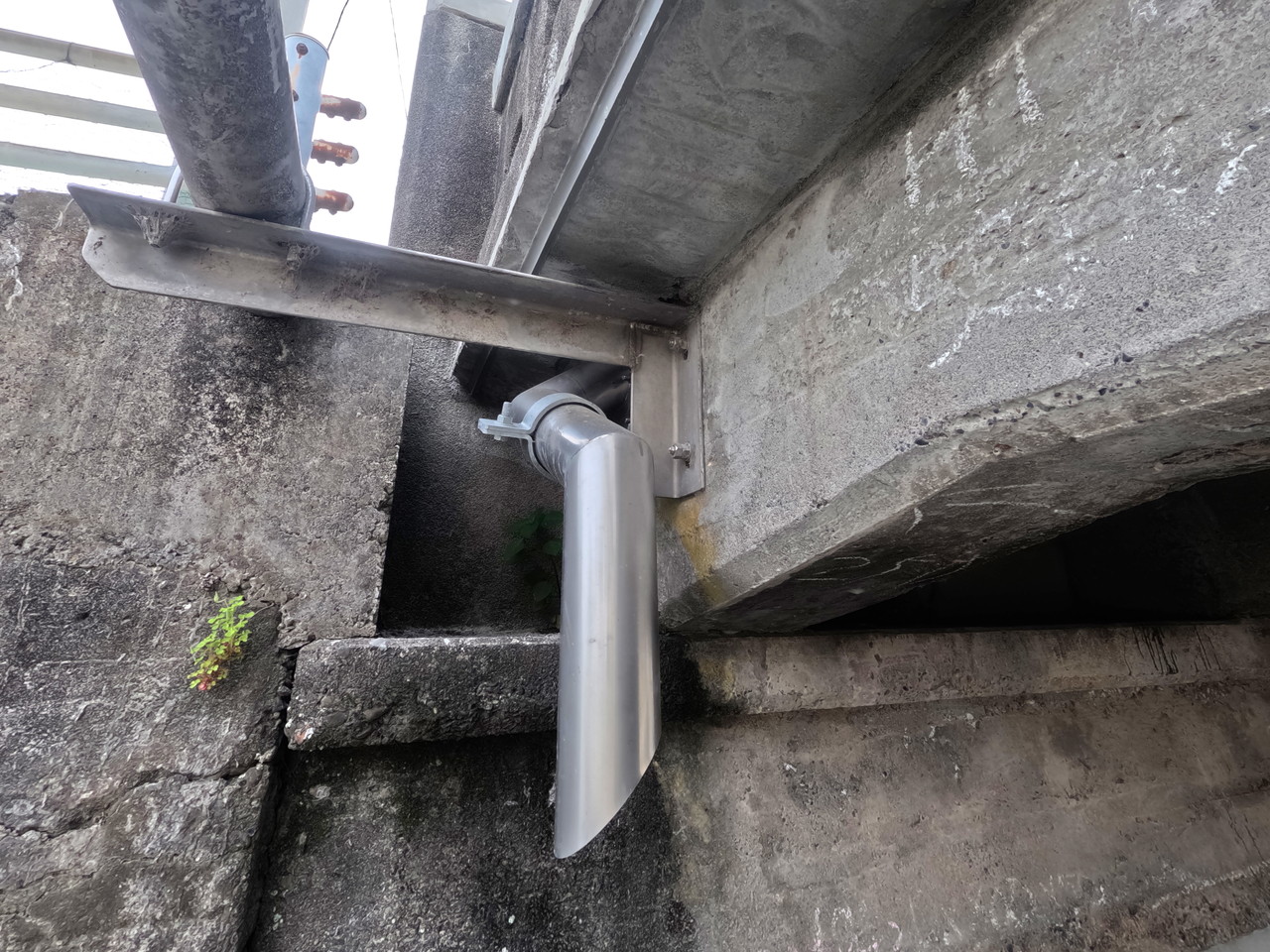

橋台等、真っすぐ落とせない箇所は3次元管としています。

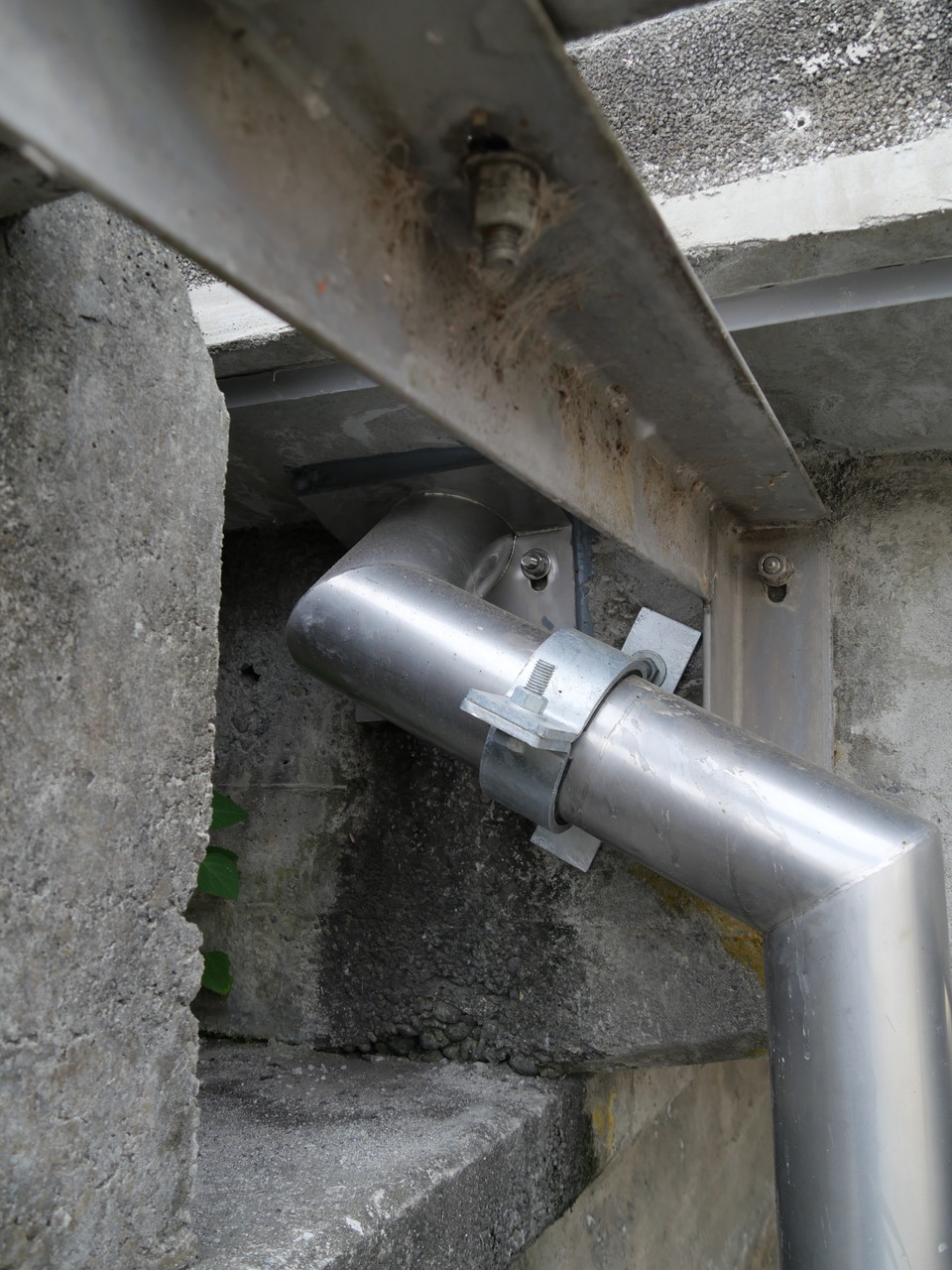

また支持金具も桁からの設置が困難な箇所は吊り下げの金具としています。

現場条件に応じた形状変更

排水装置の設置スペースが狭い場合や、既設構造物等との干渉により通常形状では納まらない場合でも、天板プレートや排水管、支持金具の形状・支持方法を工夫することで対応を検討します。

現場条件に応じた形状の提案・作図も行っていますので、お困りの際はお気軽にお問い合わせください。

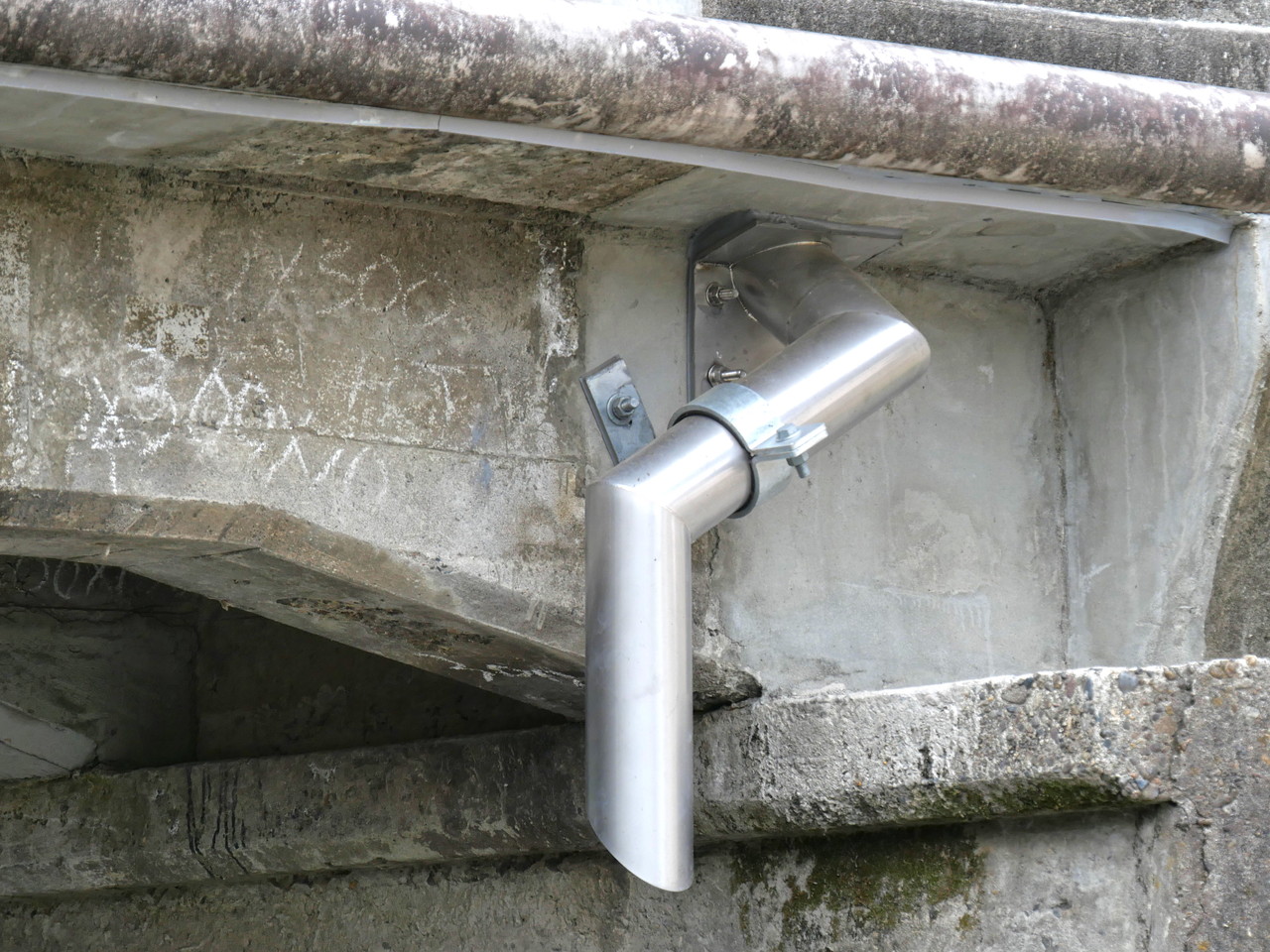

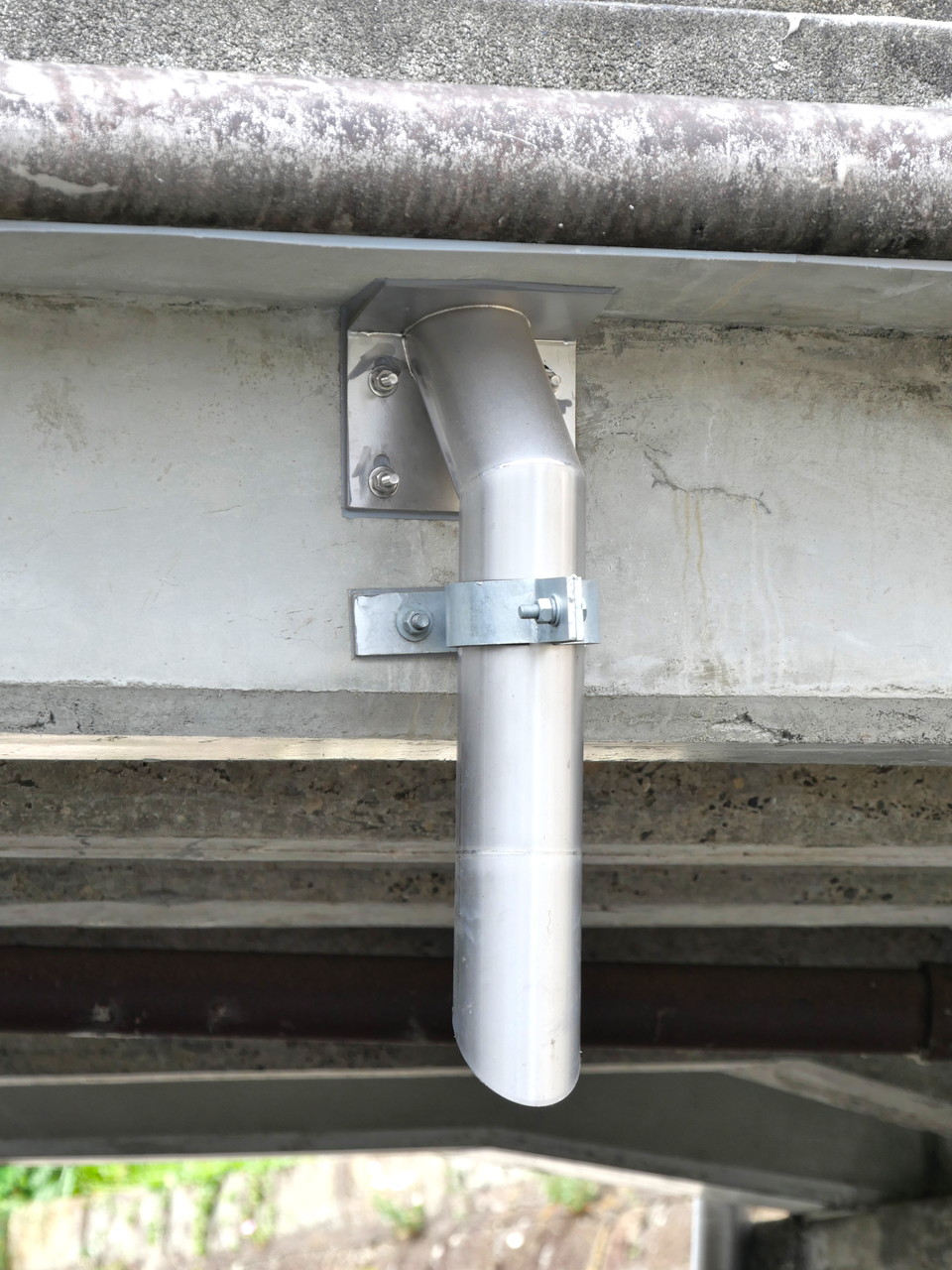

天板プレート一体型排水装置をご採用頂きました。

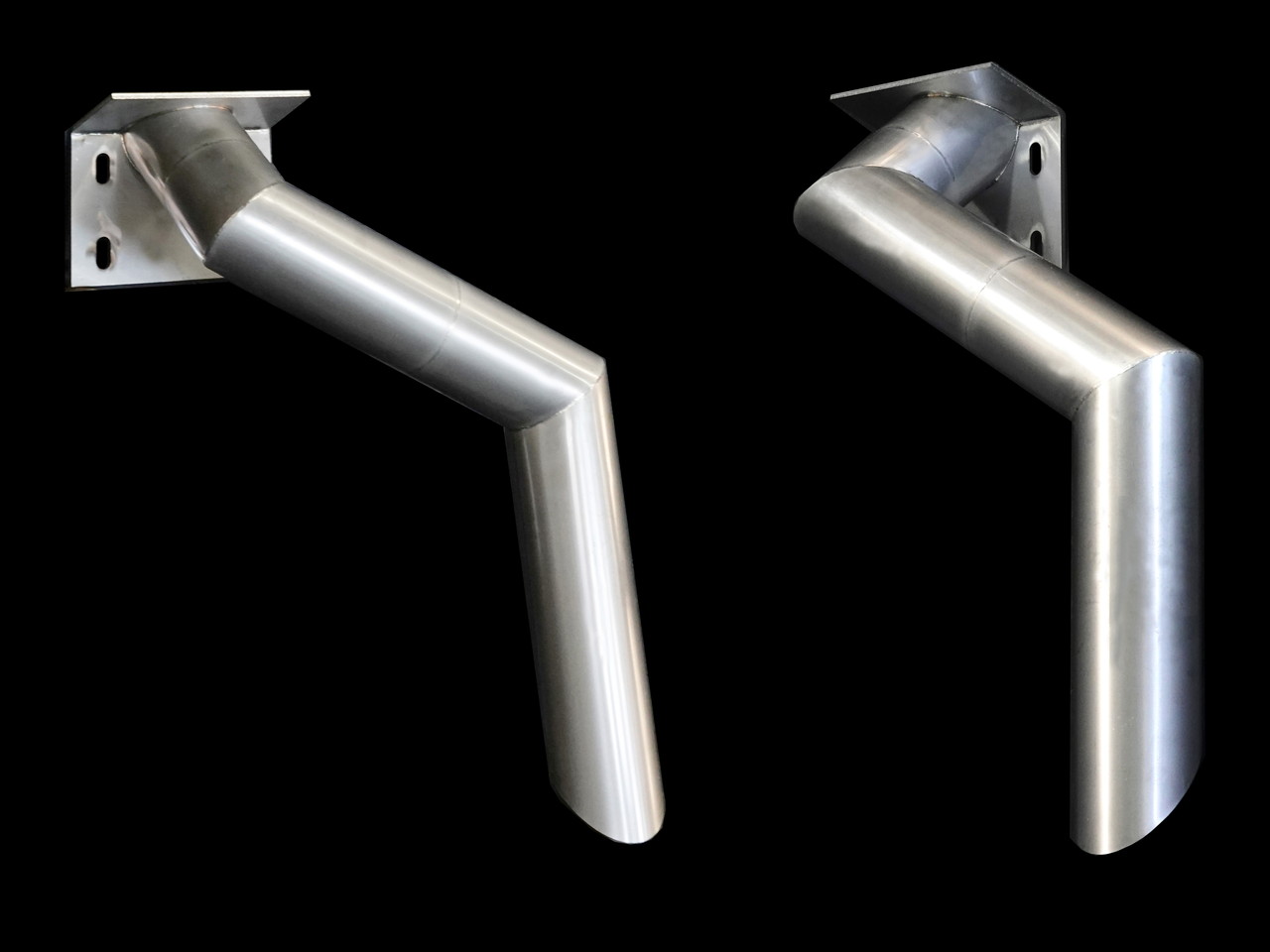

天板部はL型となっています。また端部は3次元の形状です。

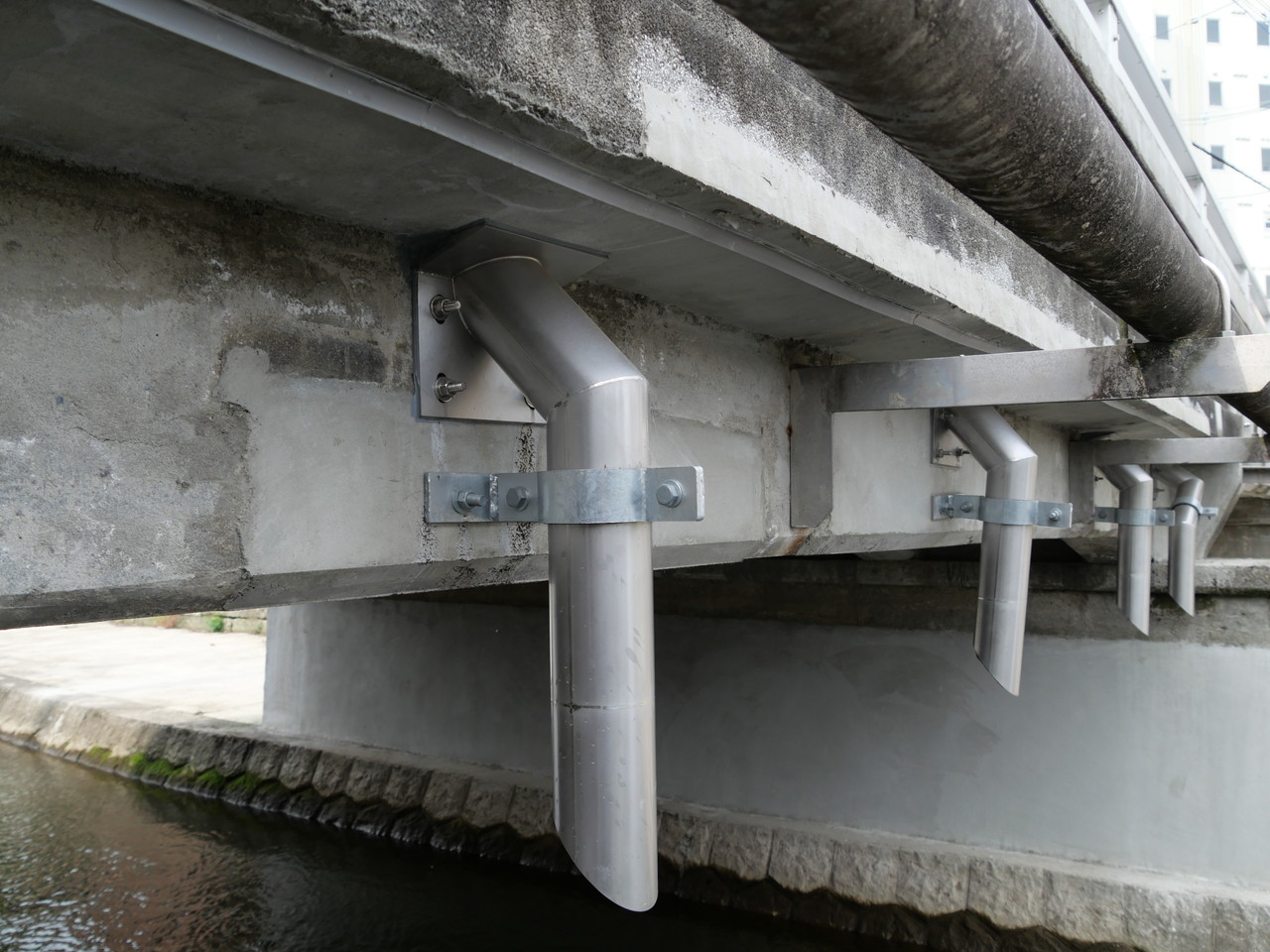

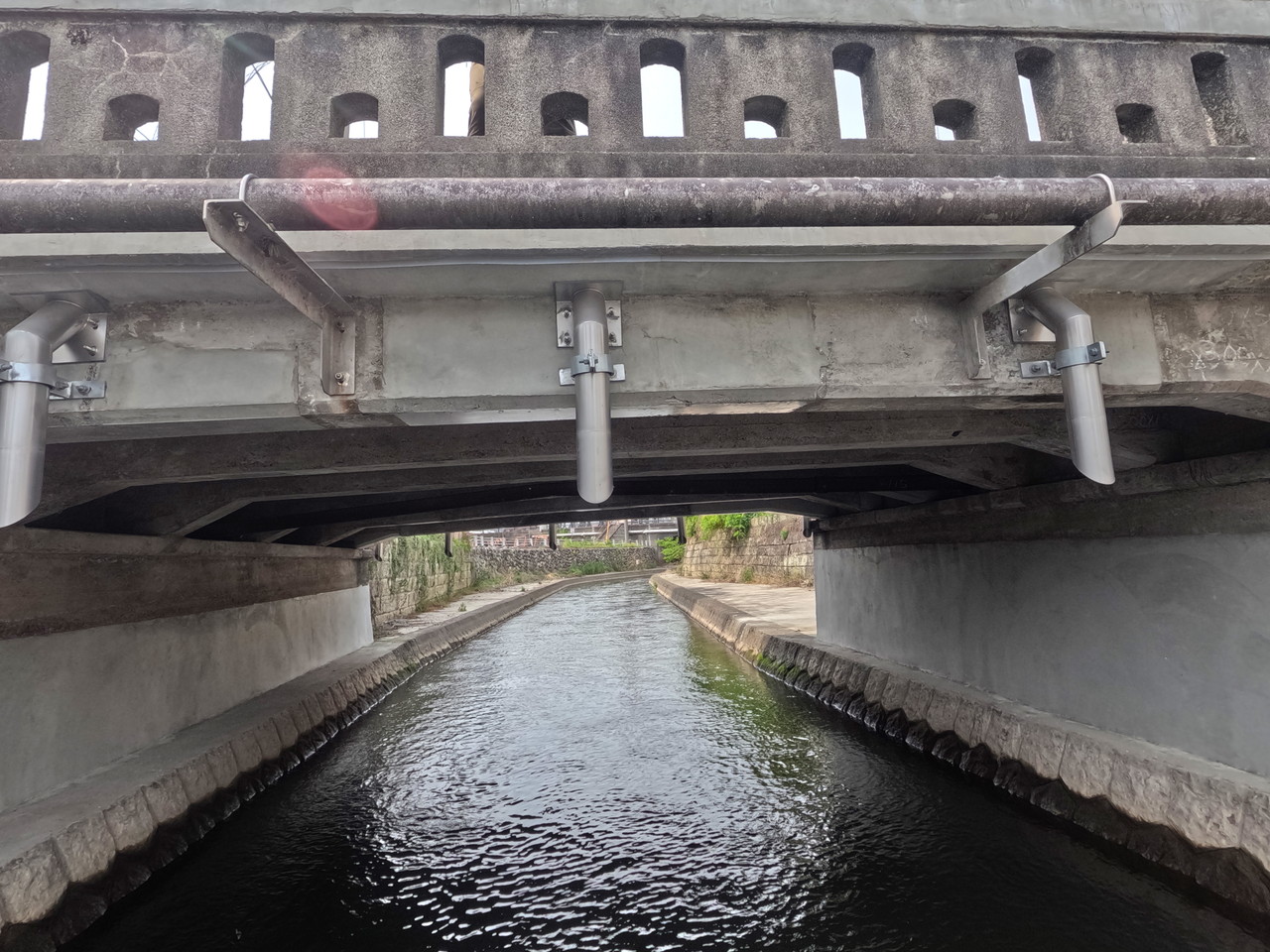

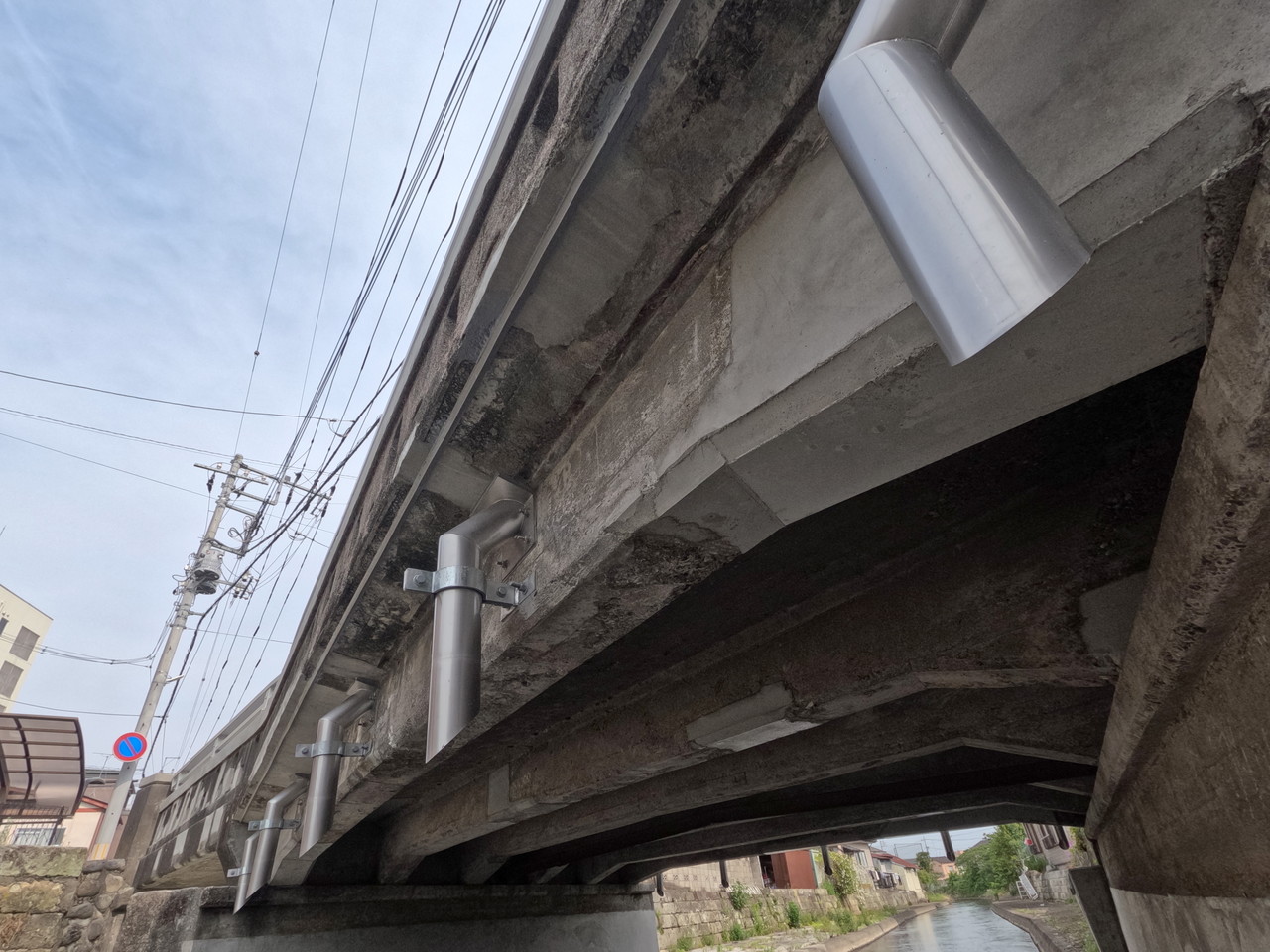

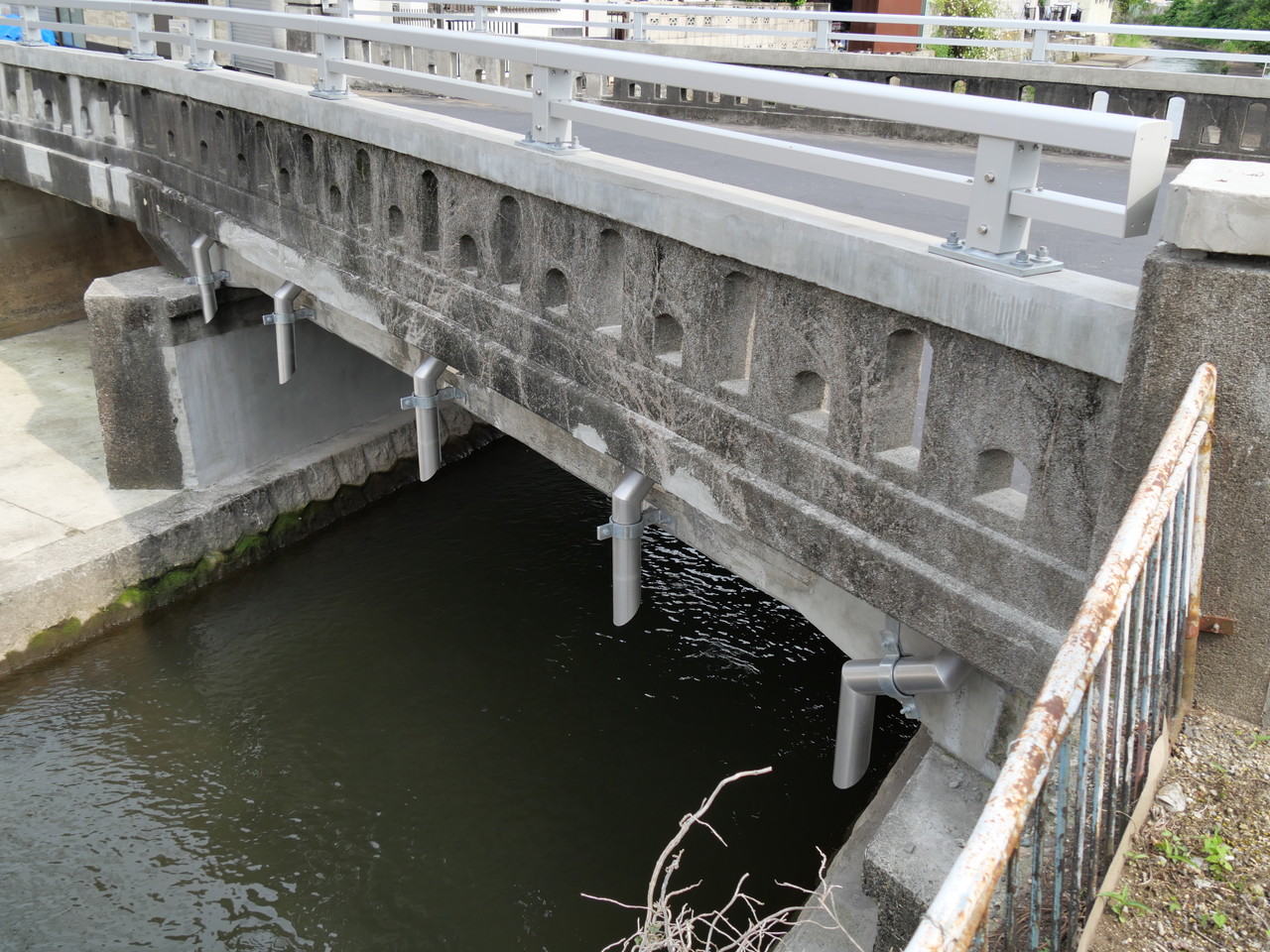

宇都宮市 市道１１０号線 に架かる橋梁に排水装置を採用頂きました。

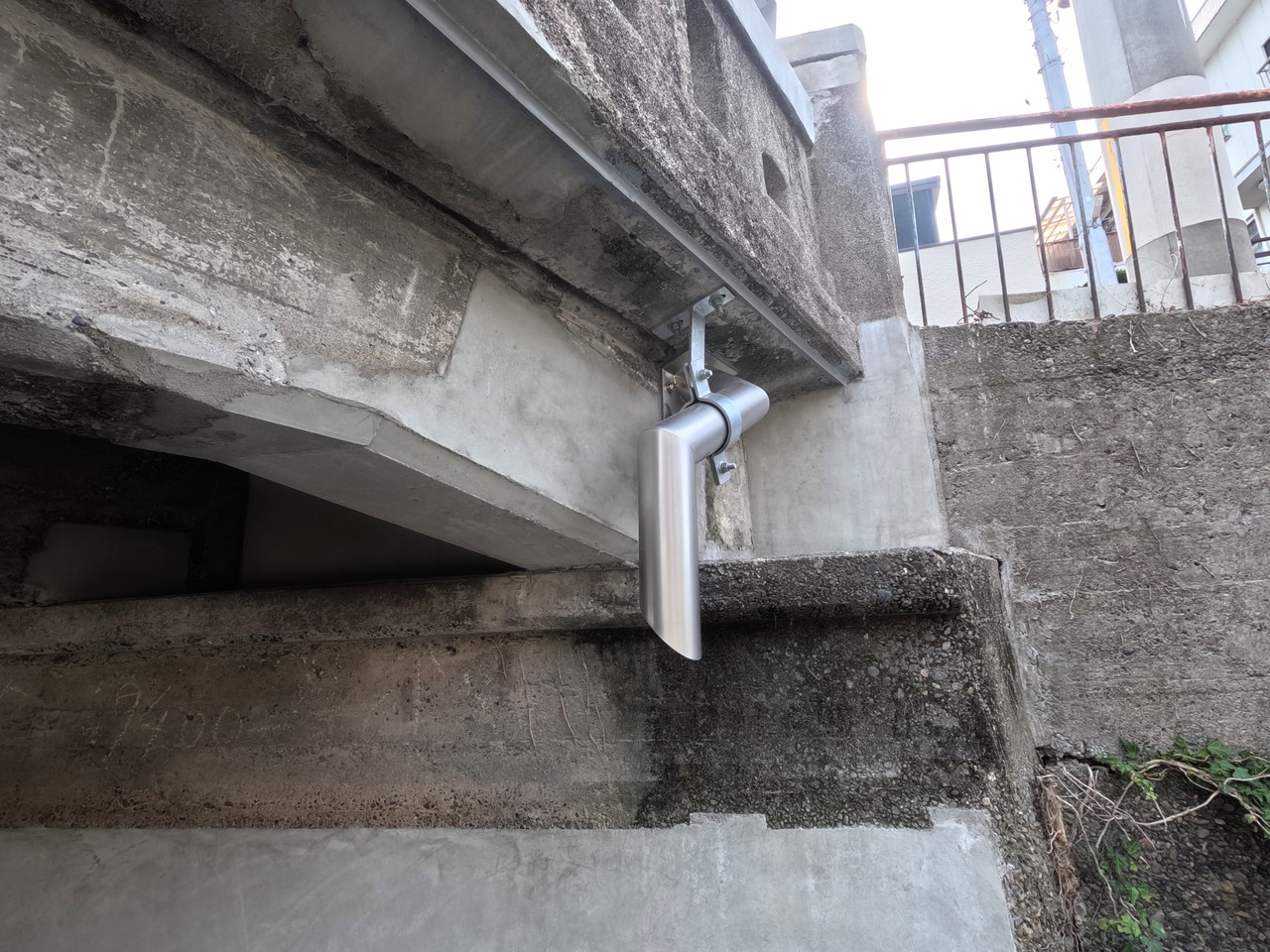

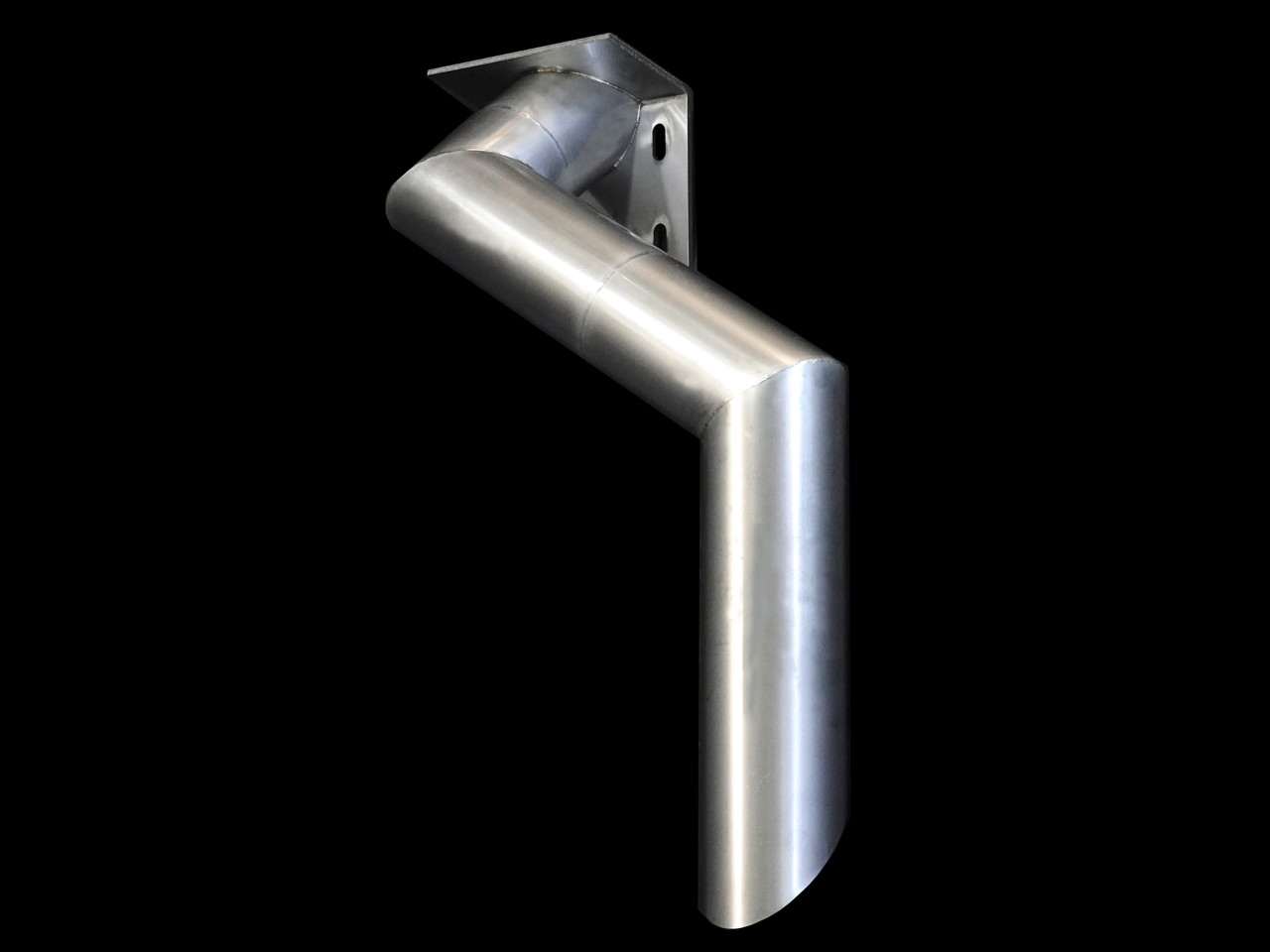

L型形状の天板部＋3次元の管となります。
