②-B. 天板プレート一体型排水管（TS-PL_PIPE)　製作・活用事例 ※NETIS掲載製品

橋梁排水管補修　天板プレート

天板プレート一体型排水管（TS-PL_PIPE-L/TS-PL_PIPE)の実際の製作、活用事例になります。

アイデア次第で様々な状況でご利用頂けます。

※必要に応じ支持金具をご使用下さい

国土交通省 新技術情報提供システムNETIS に登録されました。
登録番号：CB-190003-A
技術名称：橋梁用 天板プレート一体型ステンレス排水装置（TS-PL_PIPE）
技術概要：本技術は橋梁排水工に使用するプレート一体のステンレス製排水装置です。薄型軽量による施工性、安全性の向上、既設管全体を覆うプレートにより施工性、止水性、景観の向上が図れます。

CAD図／カタログをご利用下さい

・作図にご利用頂けるサンプルCAD図をご用意しています。こちらをご覧下さい。

・CAD図(3D-CAD)、PDFはこちらをご覧下さい。

・カタログダウンロードはこちらをご覧ください

②-B-1. 天板プレート一体型排水管 TS-PL_PIPE-L / TS-PL_PIPE 特徴

特 徴

①天板部へシールを塗布し下面を伝う水の
漏水防止（シール材付属）
②ステンレス鋼（SUS304)で
耐候性に優れ長寿命
③天板部を薄型（標準仕様t=2全周曲加工)
強度と軽量化を両立
④排水管部を含め薄型軽量で
施工性、安全性に優れる
⑤腐食等、傷みのある桝流末を覆う設置で
景観に配慮
⑥張出し下面へコンクリートアンカーで取付
金具を削減可
⑦アンカー用孔を長孔とし
鉄筋回避
⑧直管、曲管、角管仕様等の豊富なバリエーション
様々な現場に対応可

特徴① 漏水防止

特徴② ステンレス鋼について

特徴③⑦ 軽量化とアンカー孔について

特徴④ 重量について

特徴⑤⑥ 景観、金具について

特徴⑧ 様々なバリエーション

比 較 表 一 例

※径、形状、長さ、数量等により大きく異なります。
現場に応じ作成しますのでお気軽にお申し付け下さい。

②-B-2. 天板プレート一体型排水管 仕様、形状製作例　（TS-PL_PIPE-L / TS-PL_PIPE）

天板プレート一体型排水管
プレート薄型タイプ t=2mm （全周曲げ加工）
TS-PL_PIPE-L

天板プレート一体型排水管
プレート t=6mm タイプ
TS-PL_PIPE

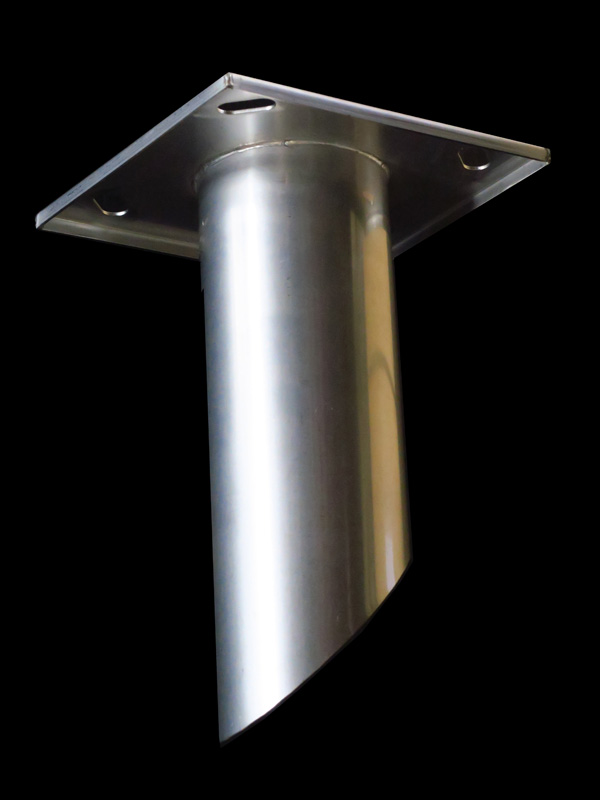

橋梁排水管　TS-PL_PIPE-L
TS-PL_PIPE-L
（プレートt=2mm全周曲げ仕様）
標準タイプ

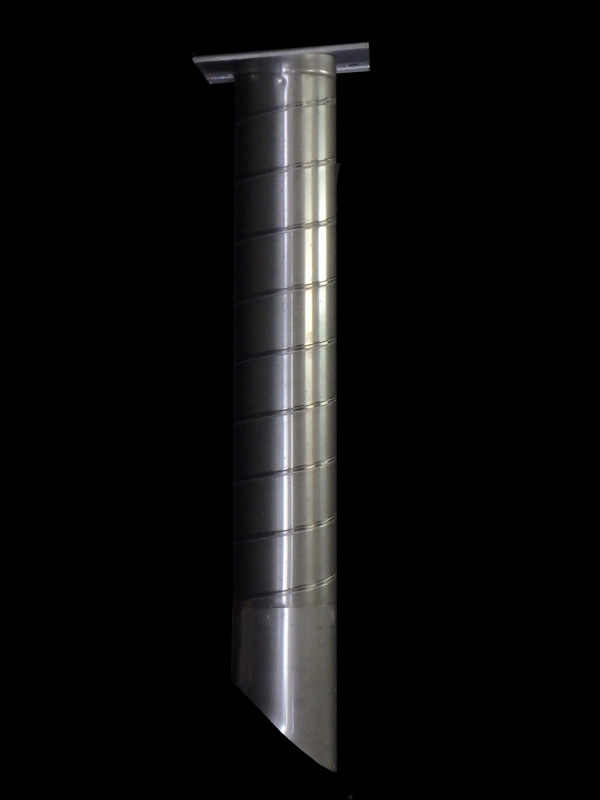

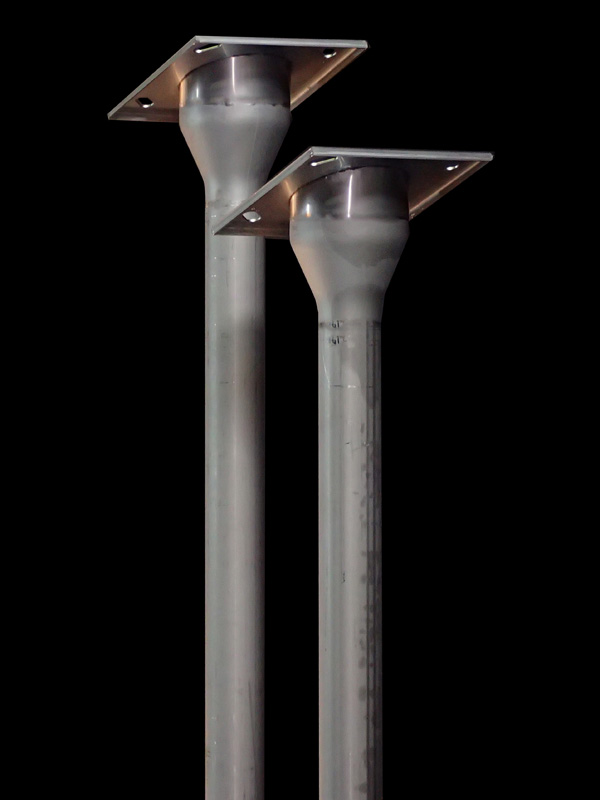

橋梁排水管　補修　スパイラル
TS-PL_PIPE-L
（プレートt=2mm全周曲げ仕様）
スパイラル直管タイプ

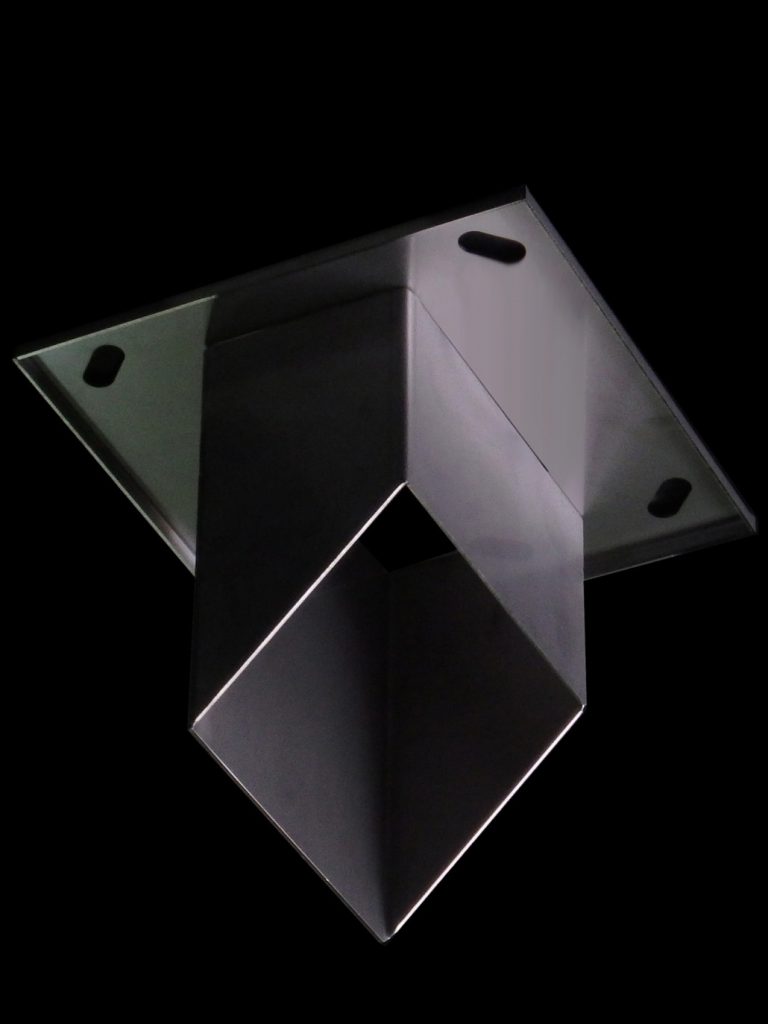

橋梁用排水管　天板プレート　角
TS-PL_PIPE-L
（プレートt=2mm全周曲げ仕様）
角管タイプ
橋梁用排水　補修　天板プレート　導水パイプ
TS-PL_PIPE-L
（プレートt=2mm全周曲げ仕様）
導水管（50A）タイプ

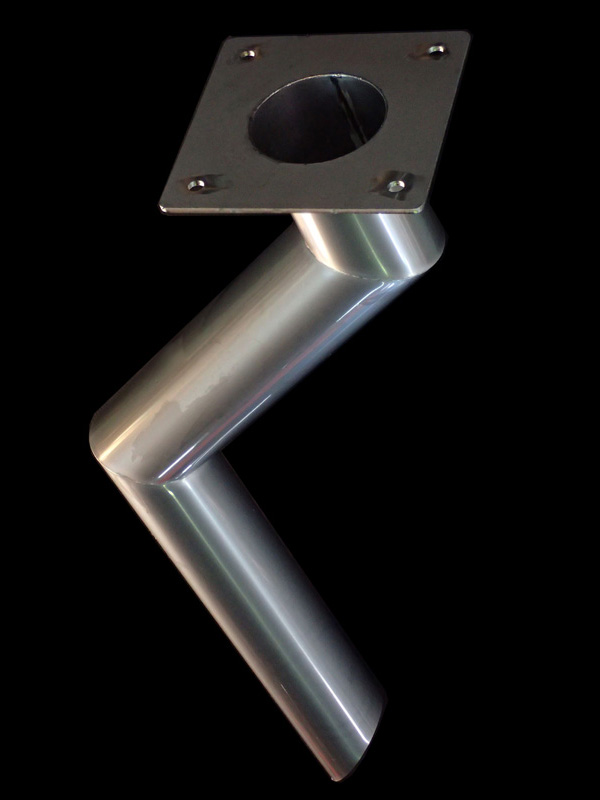

橋梁用補修排水管　天板プレート　曲げ加工
TS-PL_PIPE-L
（プレートt=2mm全周曲げ仕様）
曲管仕様タイプ

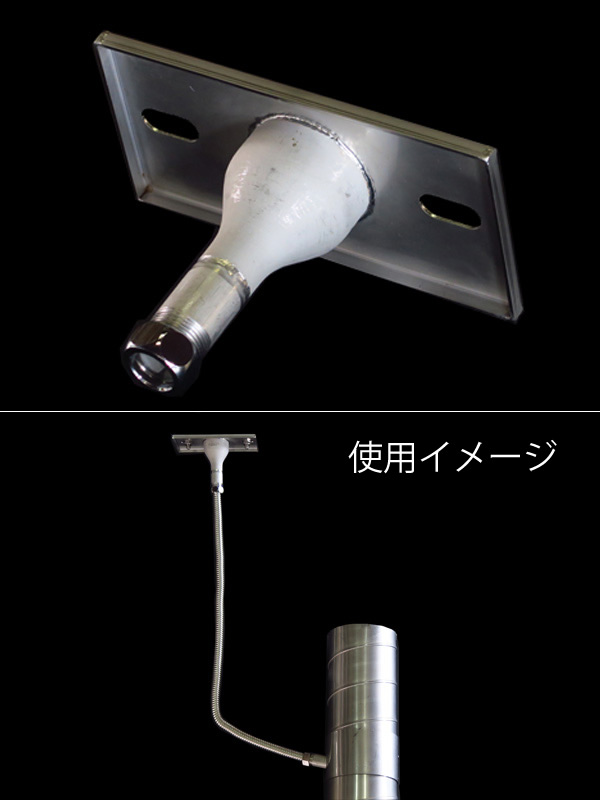

橋梁排水補修用　床版排水材向け天板プレート
TS-FTL-L（TSあとからフレキ）
（プレートt=2mm全周曲げ仕様）
フレキシブルチューブ取付用

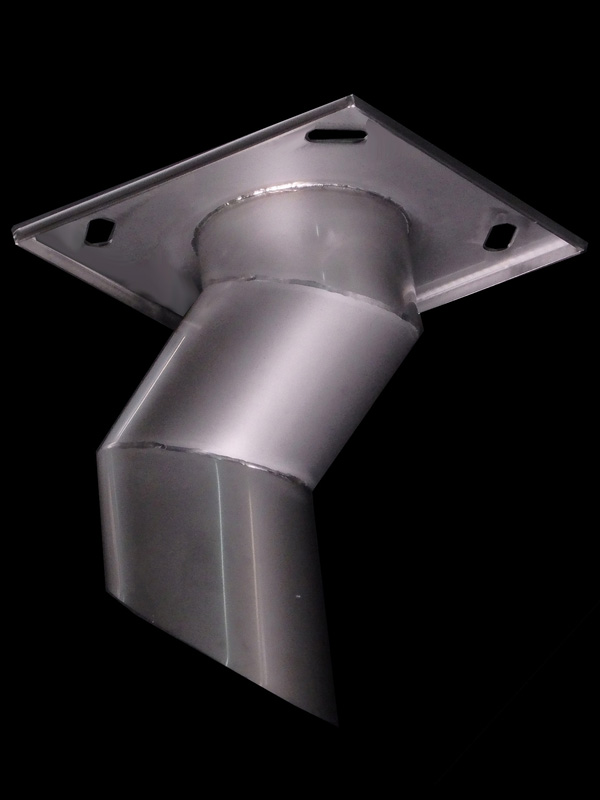

橋梁排水補修用　天板プレート曲げ加工仕様
TS-PL_PIPE-L
（プレートt=6mm仕様）
曲管タイプ

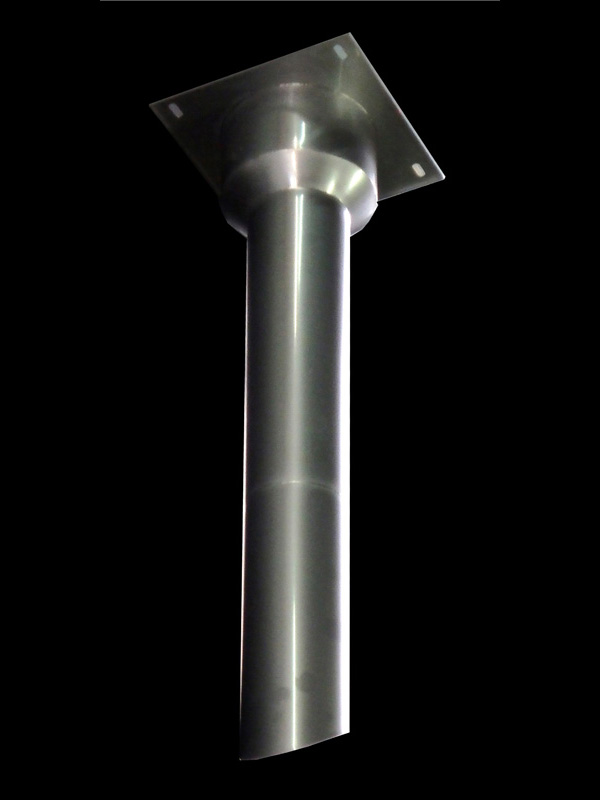

橋梁用排水補修　天板プレート一体型レジューサー仕様
TS-PL_PIPE
（プレートt=6mm仕様）
レジューサータイプ

TS-PL_PIPE-L
（プレートt=2mm全周曲げ仕様）
勾配有り、差し込み有り使用例

橋梁用排水管　天板プレート仕様TS-PL_PIPE（プレート6mm半円仕様）
設置箇所に合わせ半円とし
管部へも切り込みを入れた例

②-B-3. 天板プレート一体型排水管 活用例 （TS-PL_PIPE-L / TS-PL_PIPE）

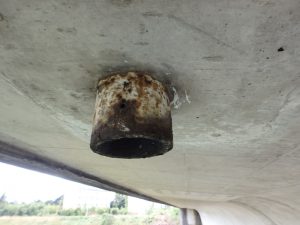

×　桝一体管の流末が損傷
×　短い為、下面や桁に飛沫水の影響あり

橋梁排水補修　天板プレート一体型設置例
天板プレート一体型排水管を設置
管長を延長することで確実な導水と景観の向上を図る
地覆より排水不良例
×　地覆より横へ導水しているが水切りが無く、桁へ水が流れ損傷の原因に

地覆から横向き天板プレート仕様
天板プレート一体型排水管を横向きに設置
桁への漏水を防ぐ

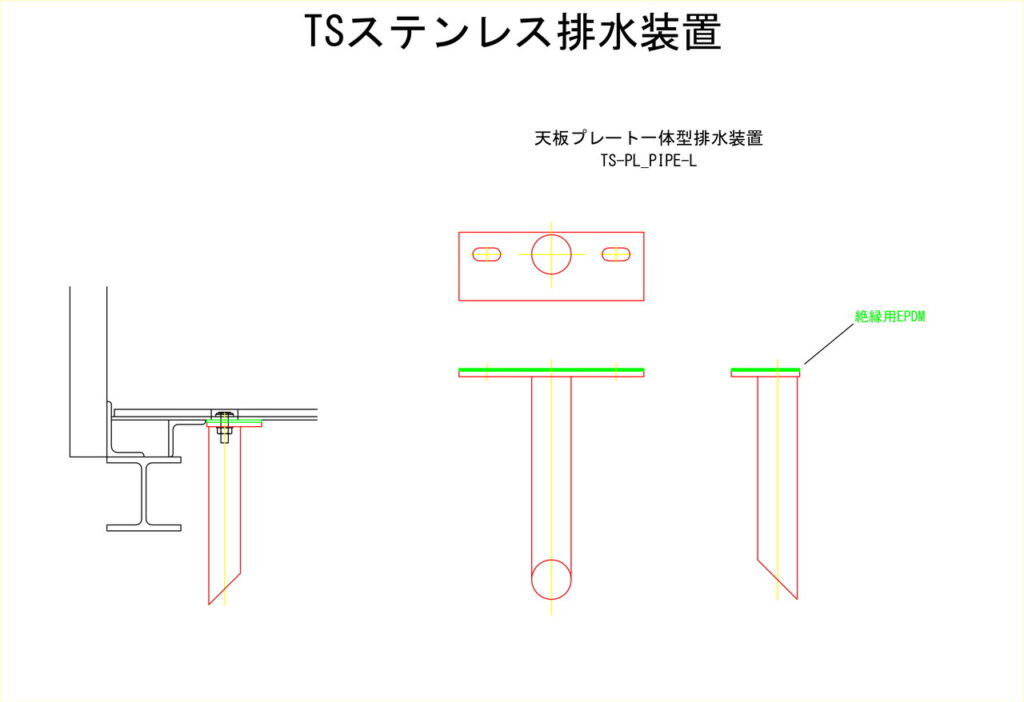

橋梁排水補修　地覆横向き排水図例

橋梁排水補修　地覆横向き排水写真

橋梁用排水補修　天板プレート設置例桝との接続部に使用。桝口のタップ孔不要で景観、止水性も向上

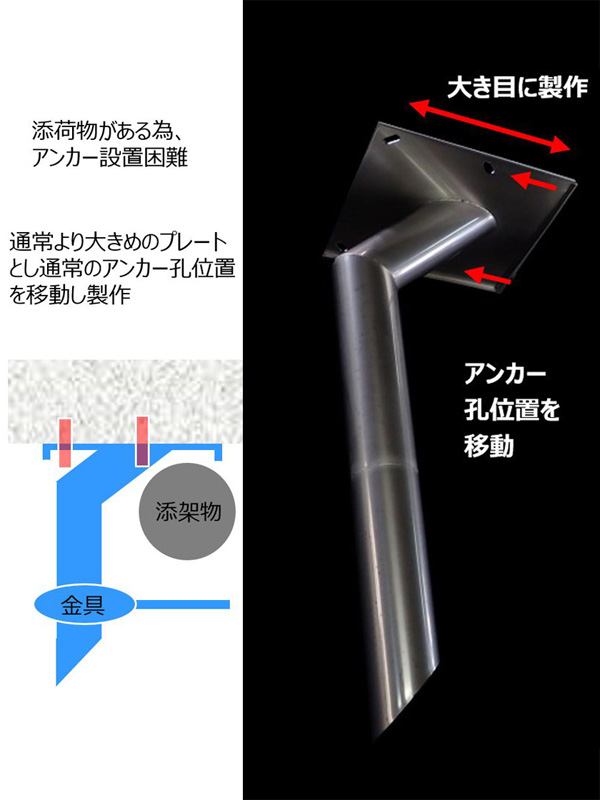

橋梁用排水補修　天板プレート例プレートの大きさや、角度、アンカー孔位置等は自由に製作可能
橋梁用排水補修　天板プレート　スパイラル直管で延長が長い場合、スパイラル直管仕様とすることで低コストとなります。（金具の長さ、必要数等との兼ね合いで、どの組み合わせがお得か異なります。お気軽にお問合せ下さい）

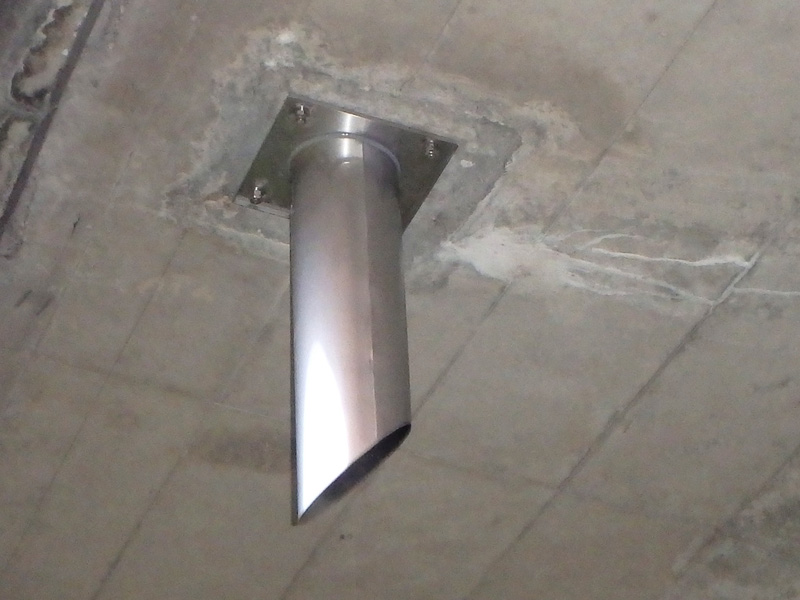

天板プレート一体型排水管 設置例写真　その1
（長め）標準的な例になります。通常の排水管の場合は金具が2組必要になりますが1組で設置可能

天板プレート一体型排水管 設置例写真　その2
（短め）短めの天板プレート一体型排水管の例。概ねL=500以上からは金具取付を推奨

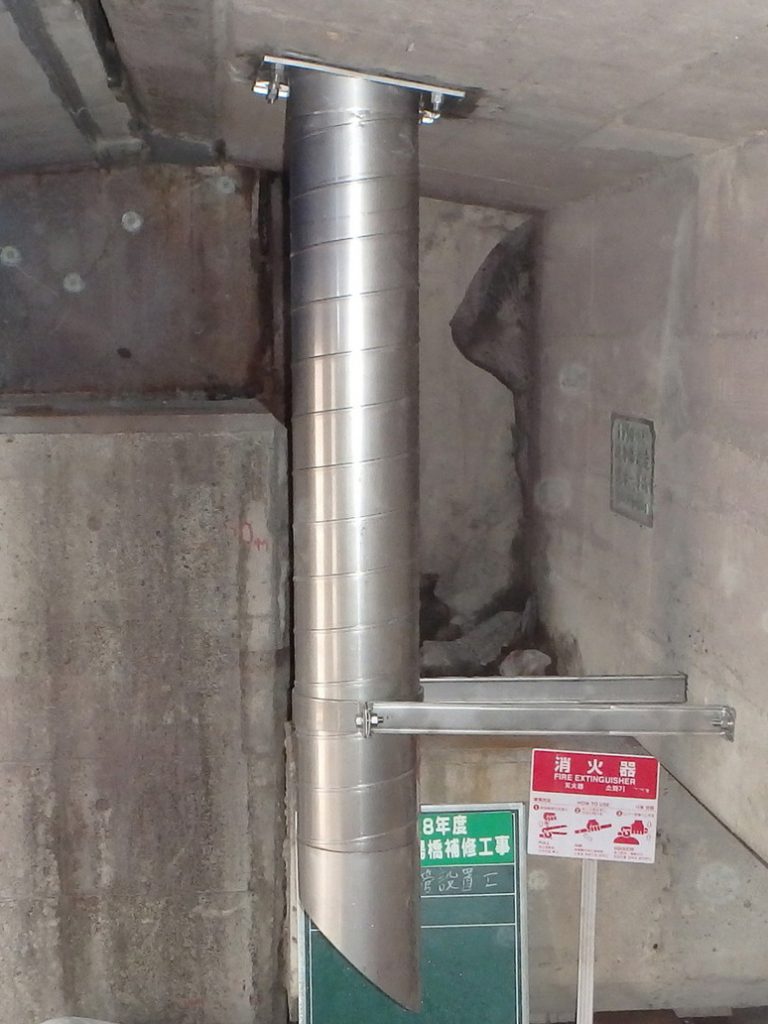

天板プレート一体型排水管 設置例写真　その3
スパイラル直管仕様　スパイラル直管を使用した例です。写真ではフレキシブルチューブを接続しています

天板プレート一体型排水管 設置例写真　その4
スパイラル直管仕様　スパイラル直管を使用した例です。流末は斜切とせずストレートのままとした例です

天板プレート一体型排水管 設置例写真　その5
（極短め）既設埋設管の流末が腐食の為、水切りとして設置した短い管の例です

天板プレート一体型排水管 設置例写真その6
角管仕様　角型管の製作例です。曲げて製作することも可能です

天板プレート一体型排水管 設置例写真　その7
ロート形状　床版の大き目の孔が開いていた為、大きさに合わせ大き目のロート形状とした例です

天板プレート一体型排水管 設置例写真　その8

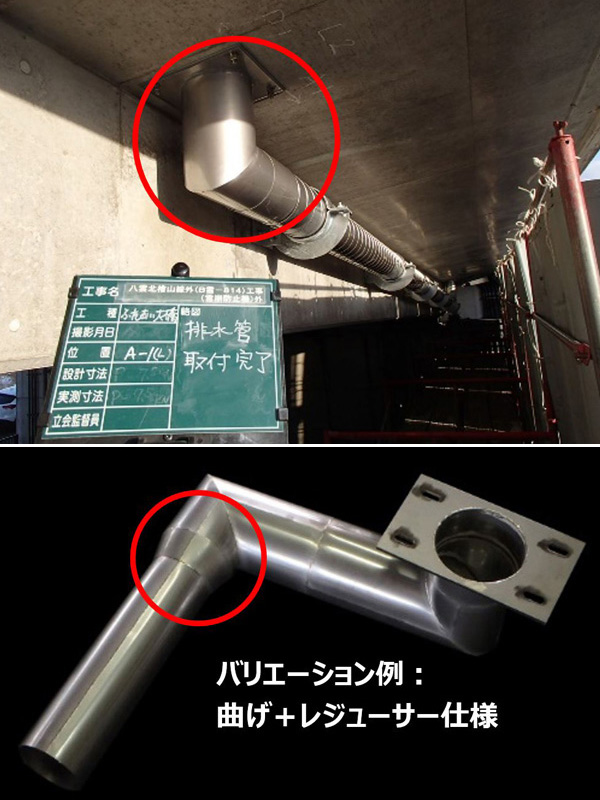

曲管仕様　添架物を避ける為、加工管の曲管仕様を用いた例です

天板プレート一体型排水管 設置例写真　その9
接続までの導水に用いた例　下部工の受桝付排水管への導水に、上部工箇所に用いた例です。

天板プレート一体型排水管 設置例写真　その10
あとからフレキ　天板プレート一体型排水管のバリエーションのひとつ「あとからフレキ」TS-FTL-L使用例になります

天板プレート一体型排水管 設置例写真　その11
横からの排水導水用　桁横からの排水に用いた例です。工夫次第で様々な箇所へ適用可能です

天板プレート一体型排水管 設置例写真　その12

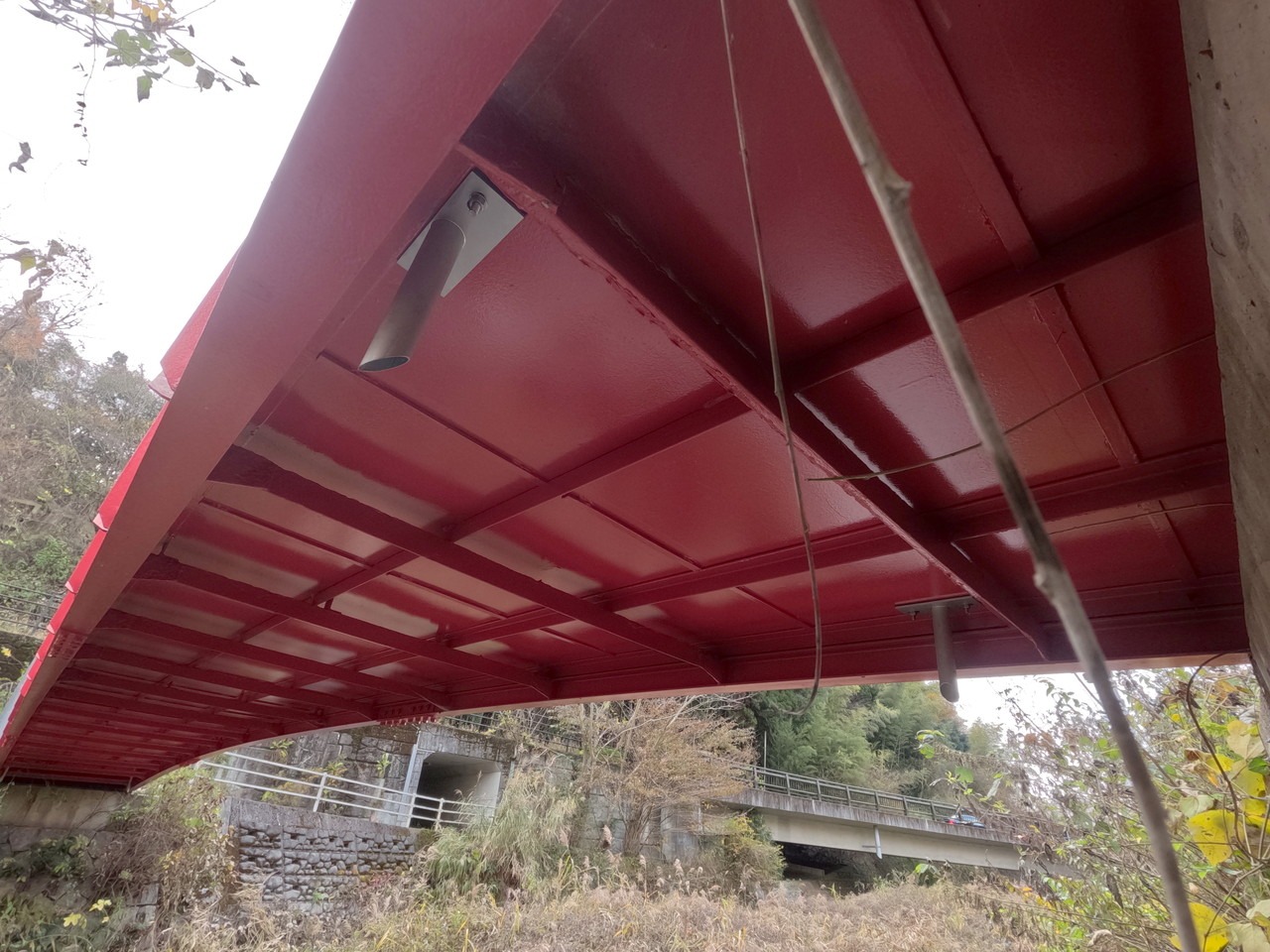

勾配有　スパイラル直管仕様　⑩と同様に鋼橋への設置例。天板箇所は勾配
に対応し角度を付け製作しています

天板プレート一体型排水管 設置例写真　その13
短い管の為、プレート部のみ（金具無し）にて設置しています

天板プレート一体型排水管 設置例写真　その14
こちらはプレート部と金具の2箇所にて支持しています

天板プレート一体型排水管
天板プレート一体型排水管 設置例写真　その15
桝口の箇所を天板プレート一体型排水管で被せVPとボルト接続出来るよう設置した例になります

天板プレート一体型排水装置天板プレート一体型排水管 設置例写真　その16
添架管を避け曲管使用で設置した例になります。金具は張出下面より吊るす形状になります

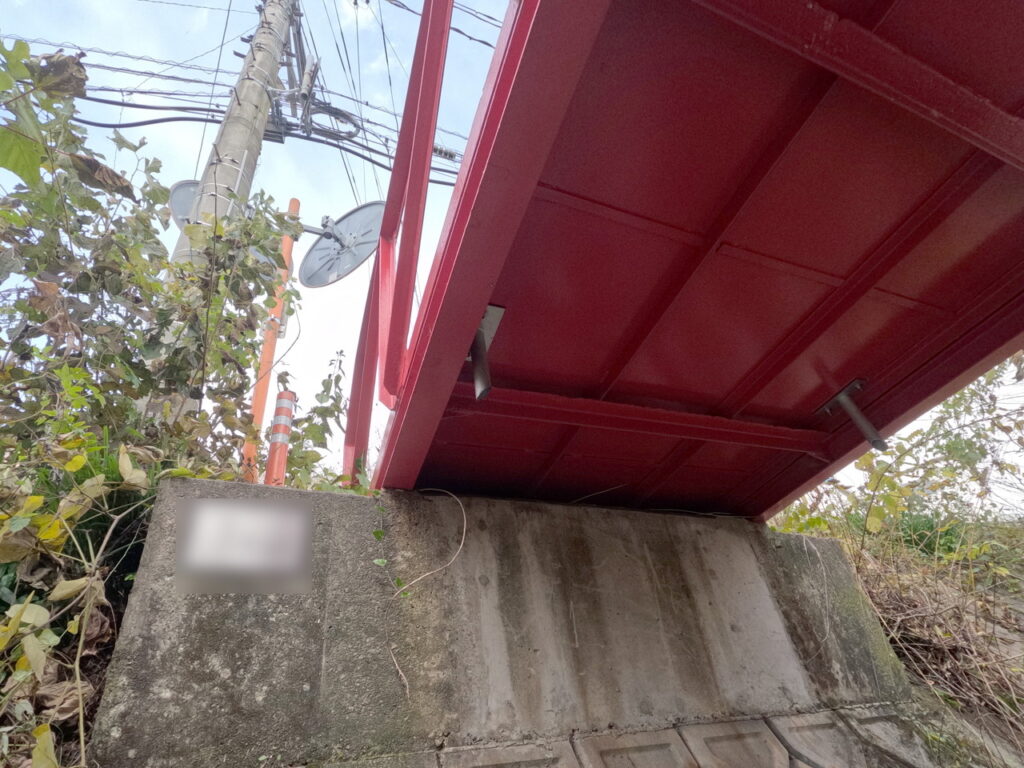

天板プレート一体型排水管　鈑桁
天板プレート一体型排水管 設置例写真　その17
鈑桁の上フランジに接触しない形状とした例になります。（隙間はシール材を使用）

②-B-4. 天板プレート一体型排水管 TS-PL_PIPE／TS-PL_PIPE-L チャート 例

※排水管の内容、組み合わせや金具内容によりコストが変わります。現場状況を伺い、組み合わせのご提案を致します

橋梁用排水補修　設置例
写真A.

橋梁用排水補修　設置例
写真C.

橋梁用補修排水　スパイラル仕様
写真B.

橋梁用排水補修　スパイラル施工例
写真D.-1～4の
組み合わせ
