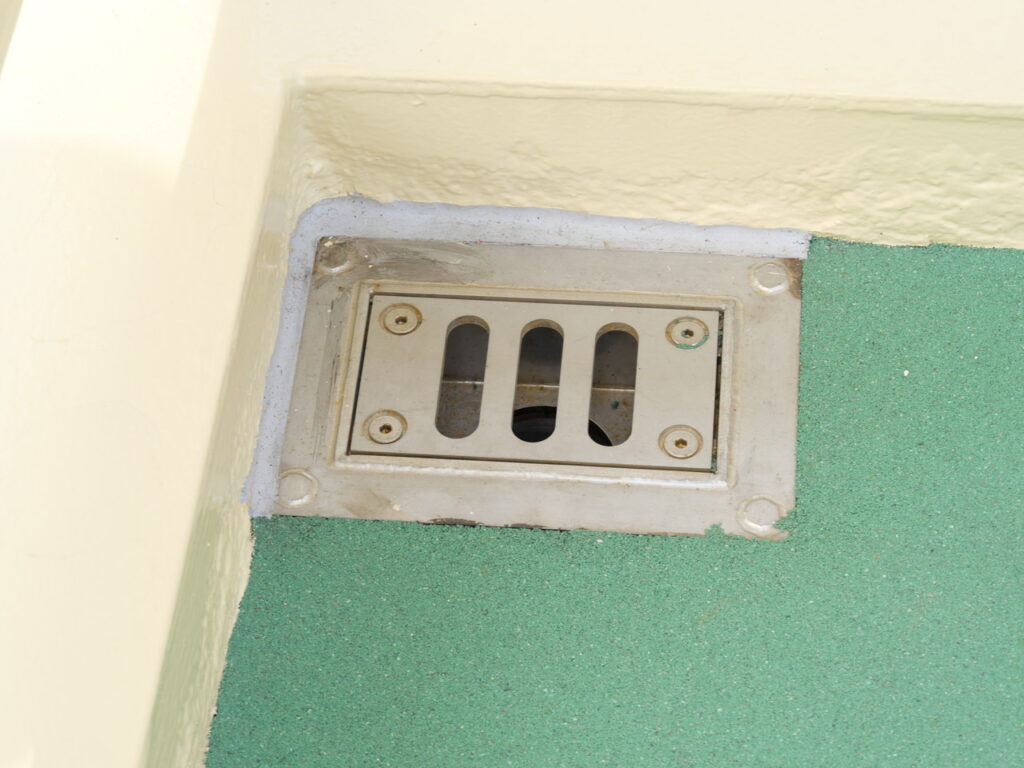

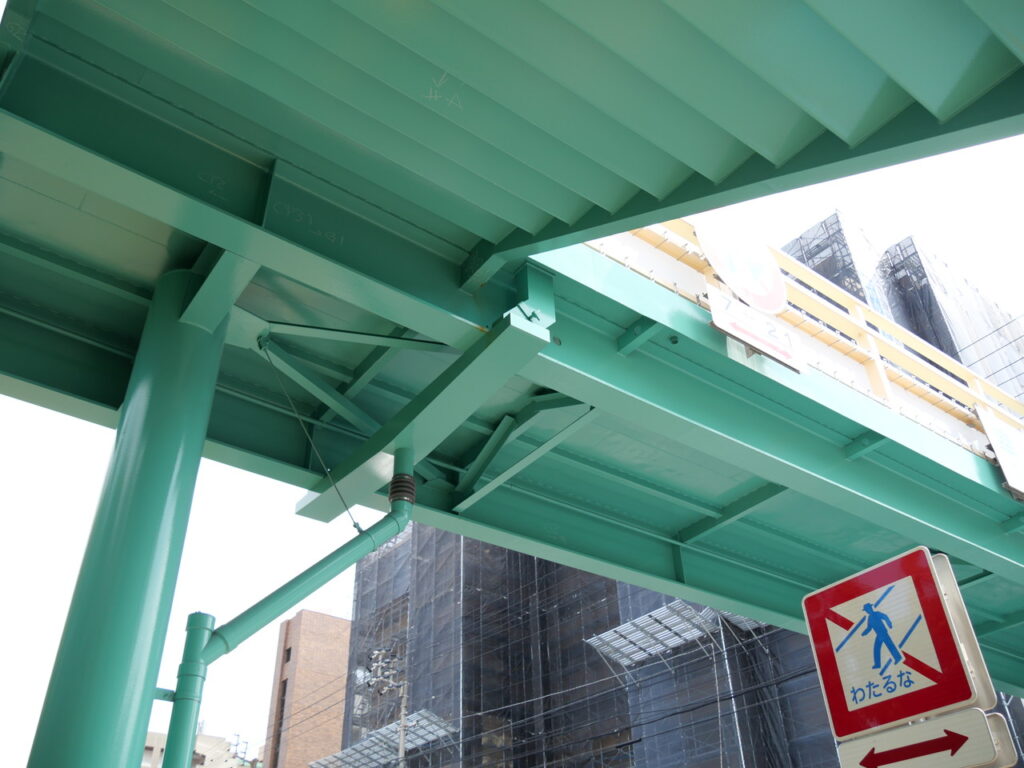

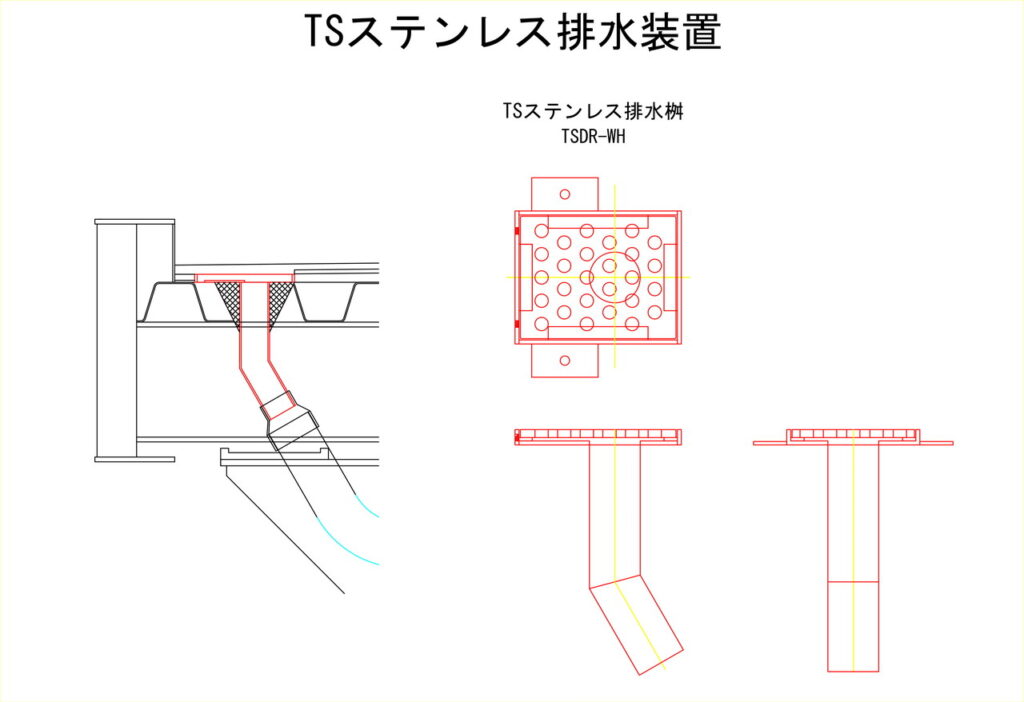

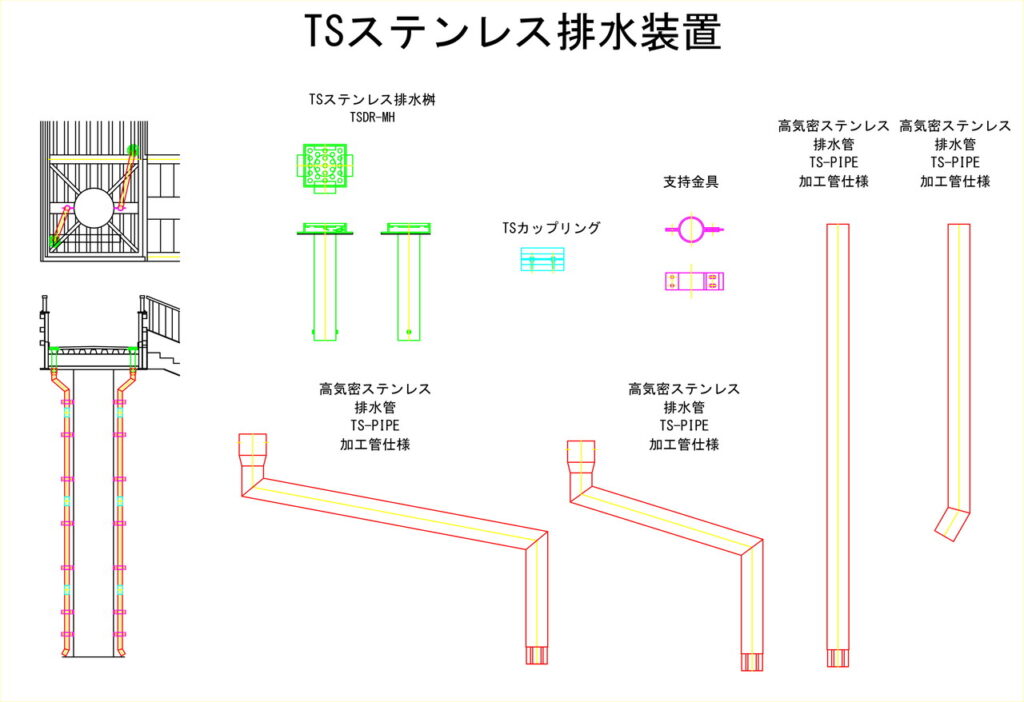

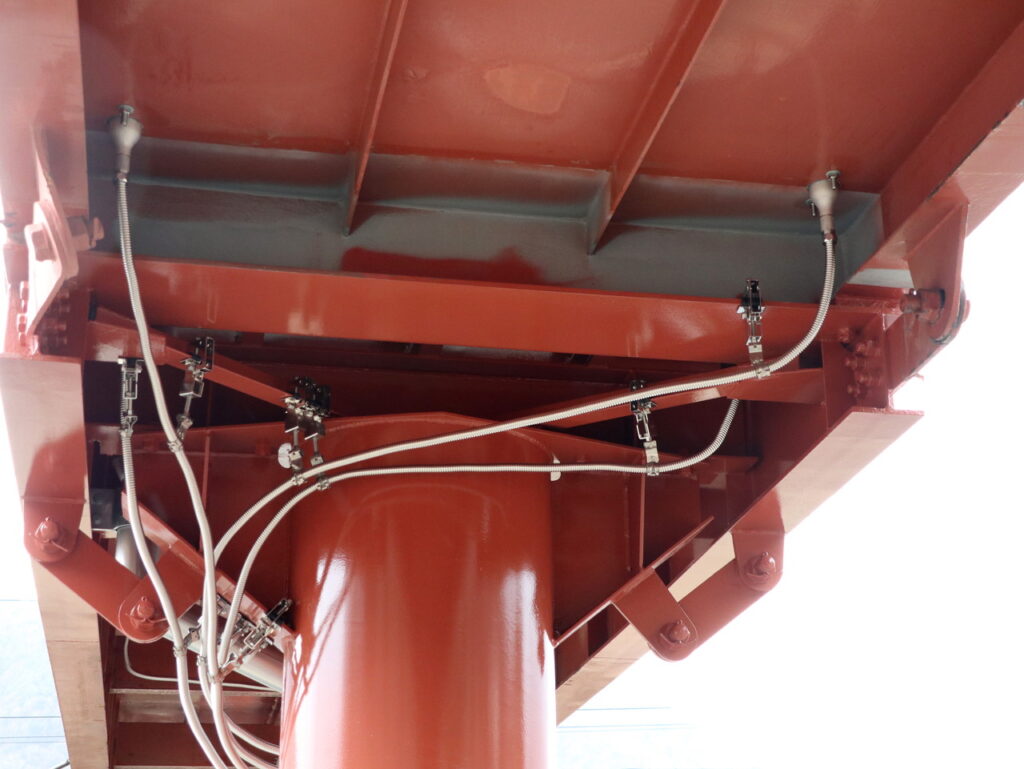

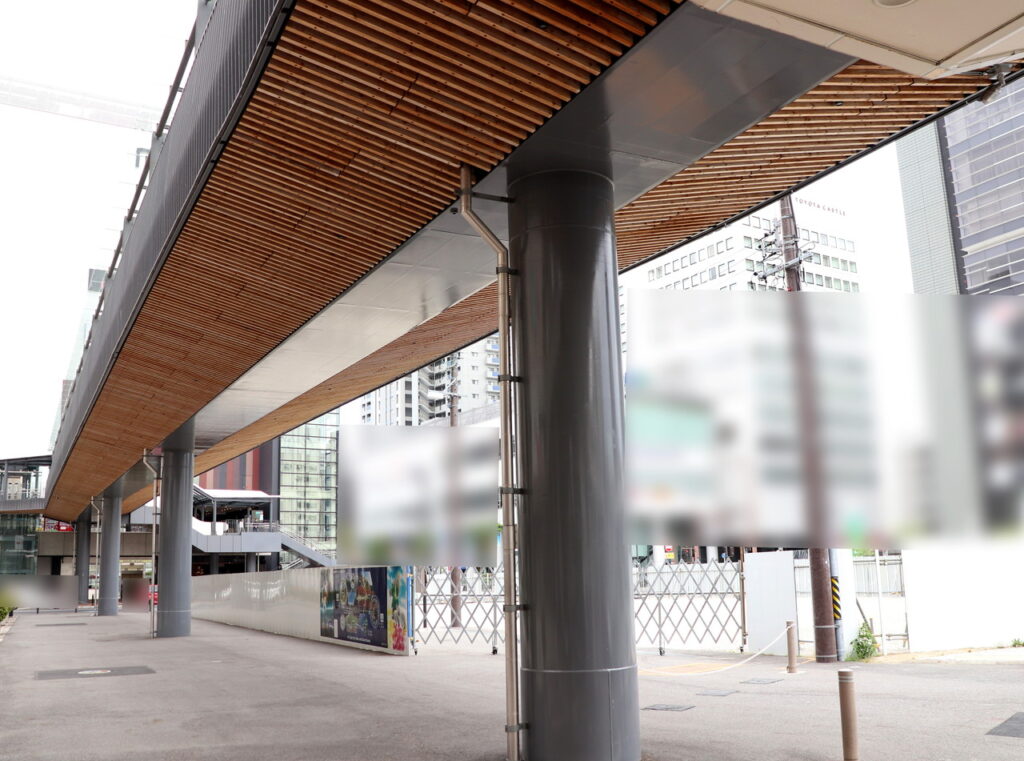

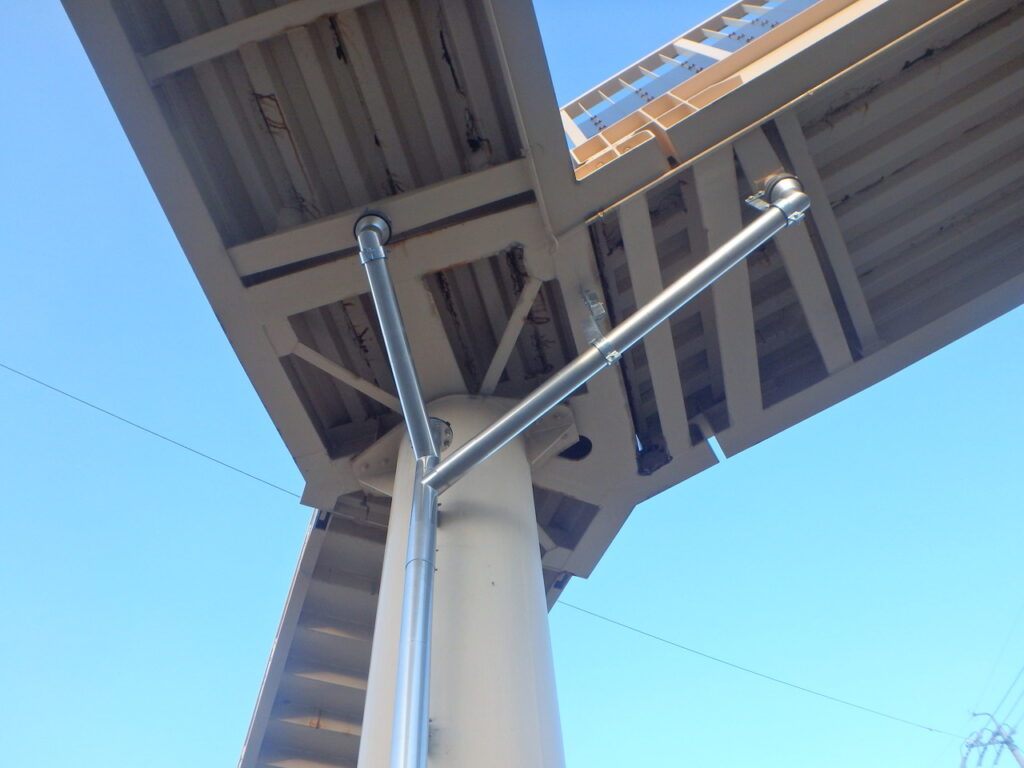

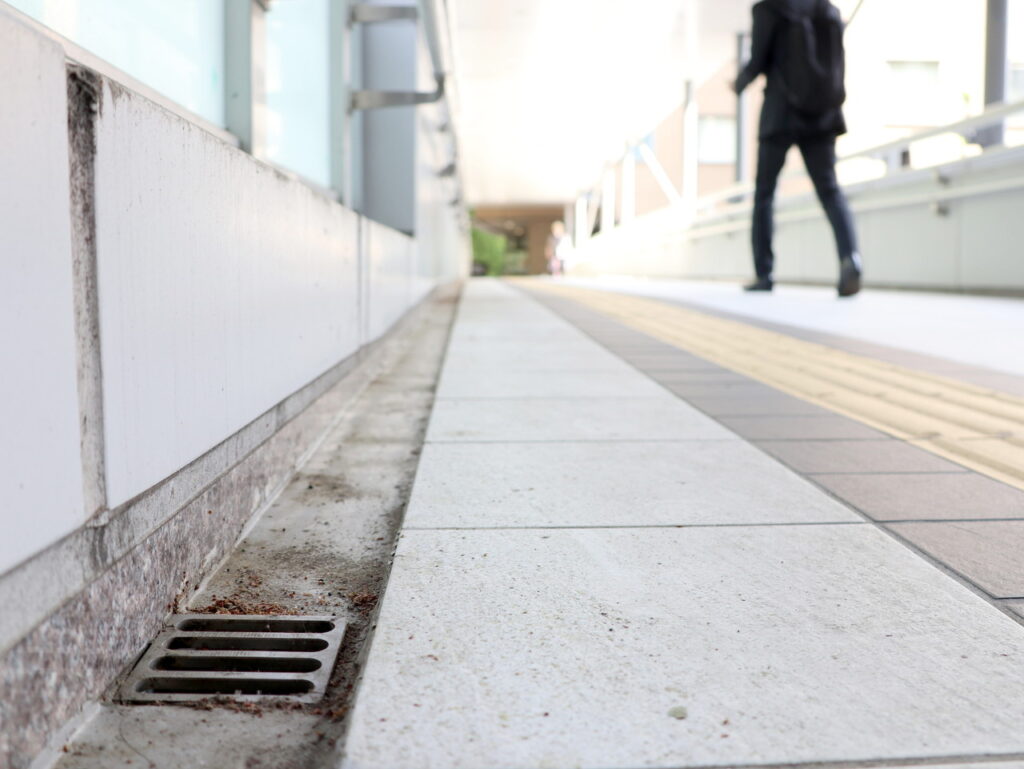

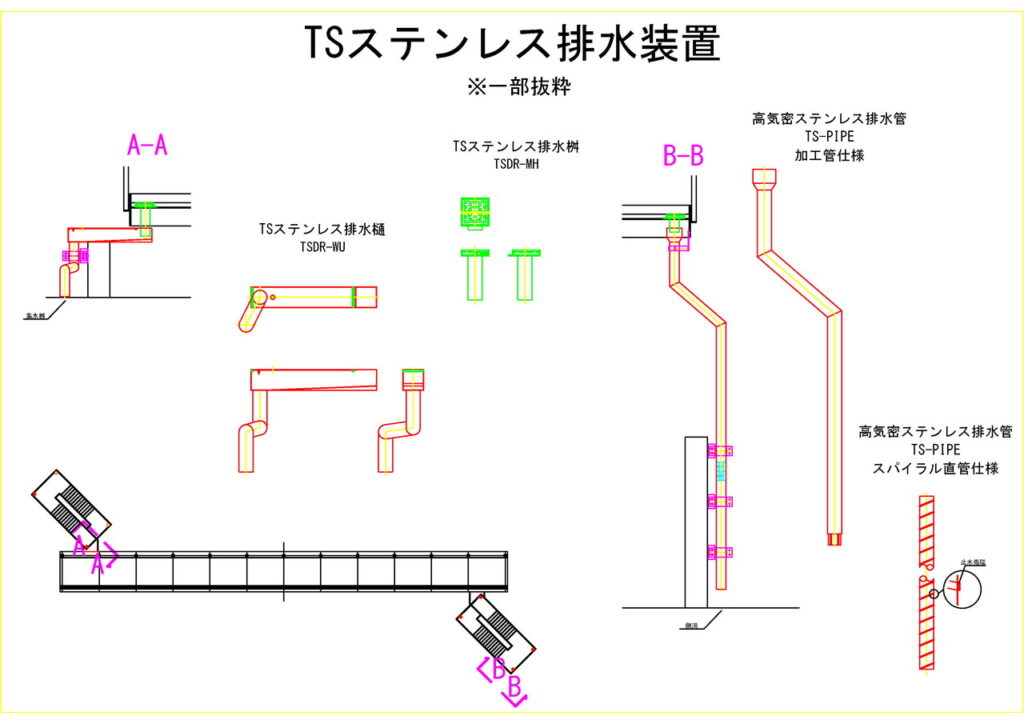

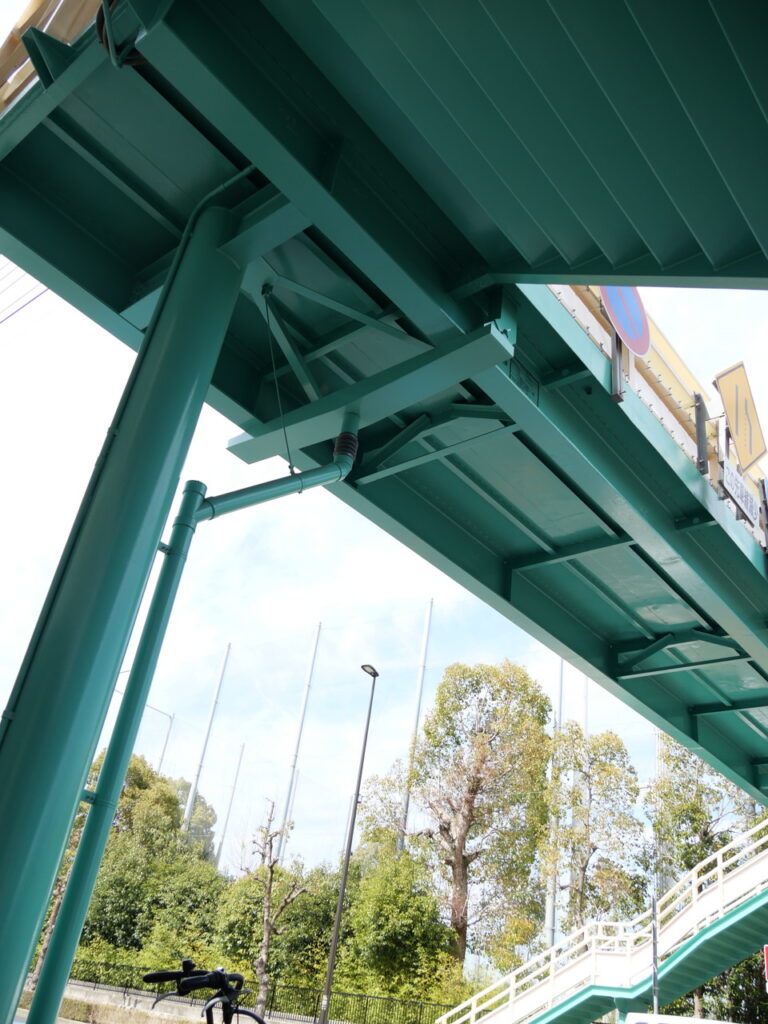

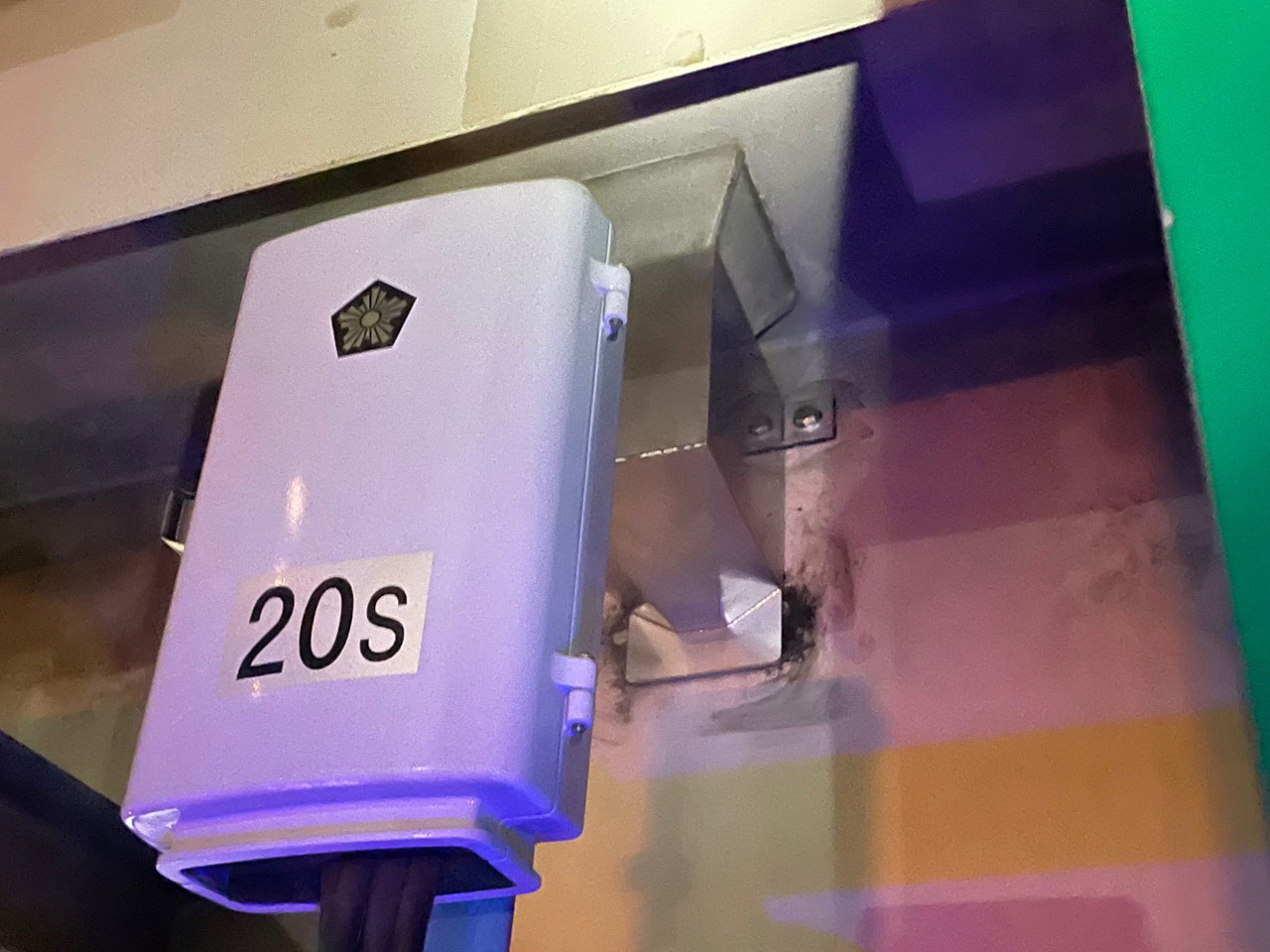

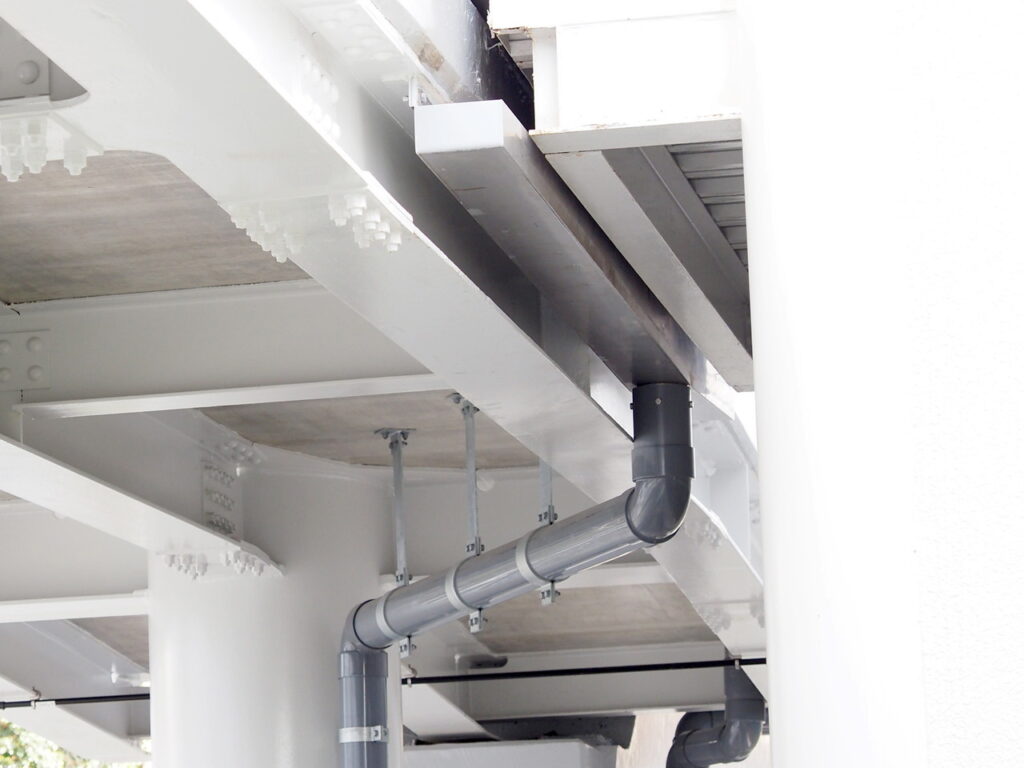

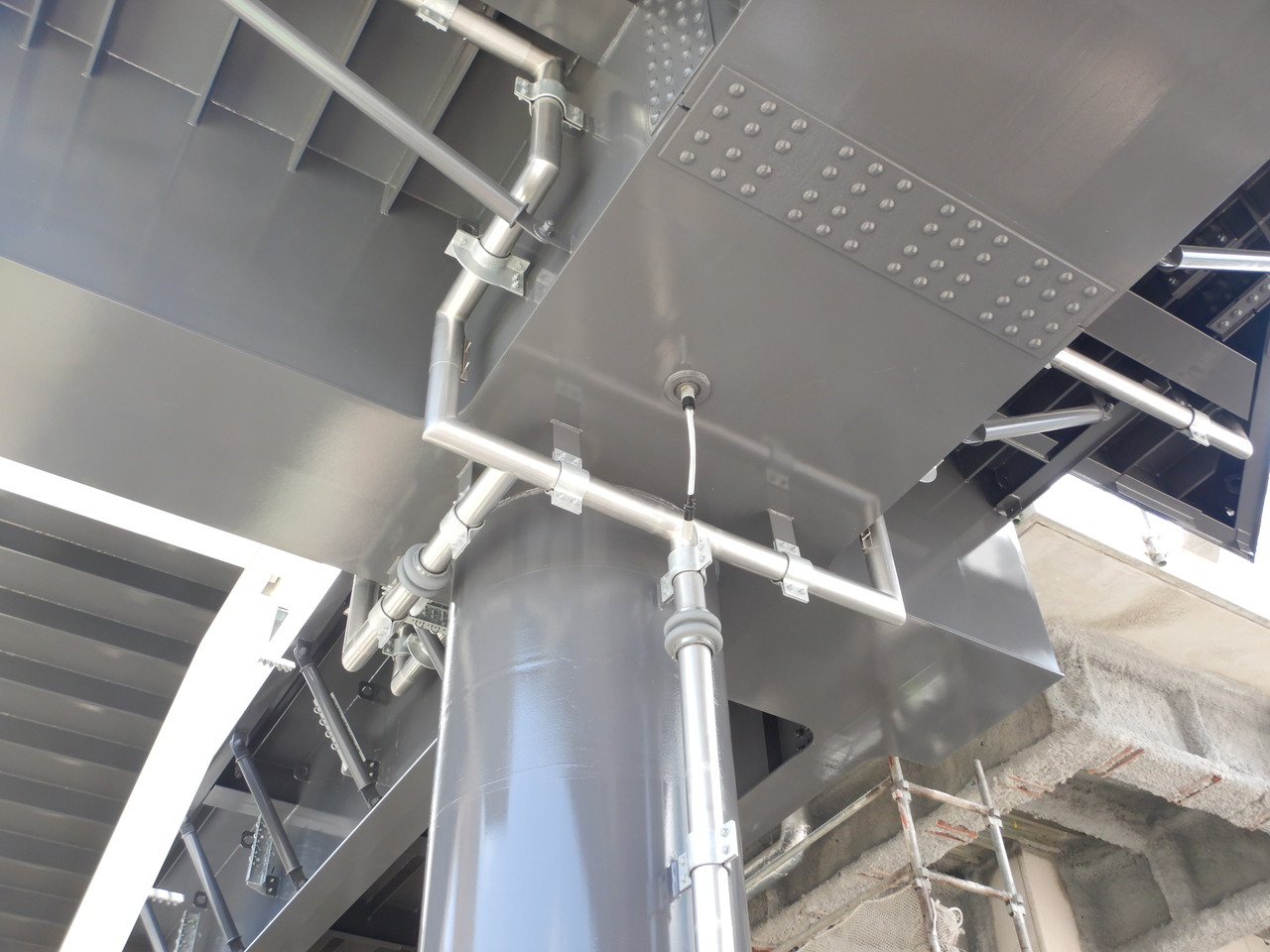

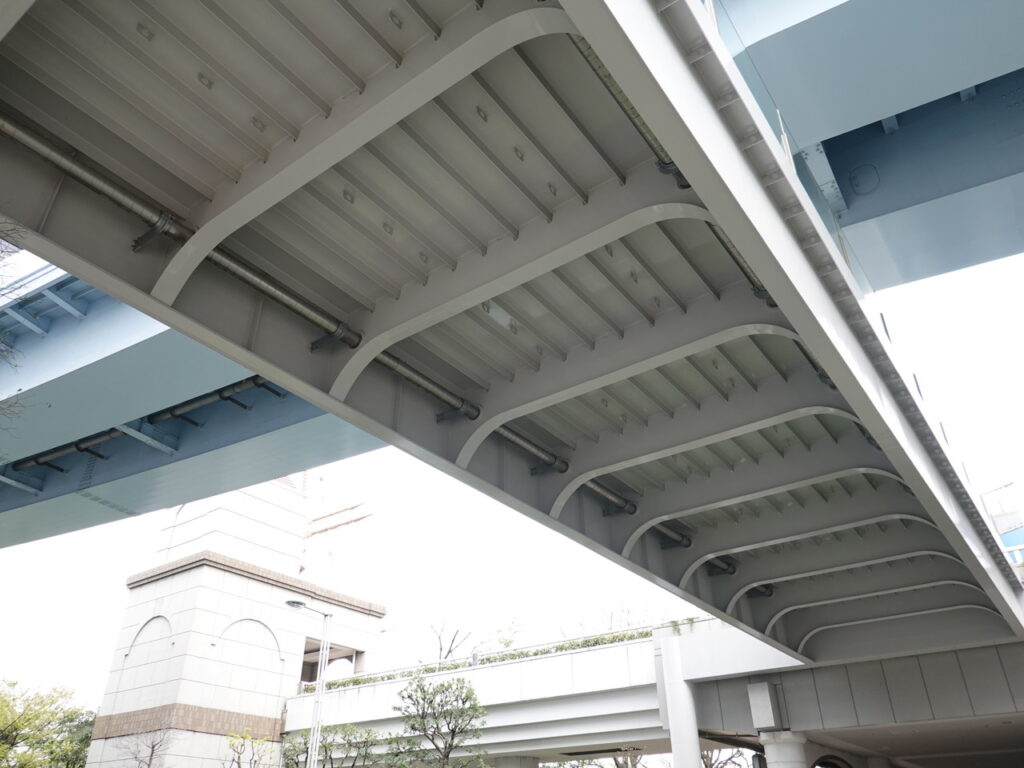

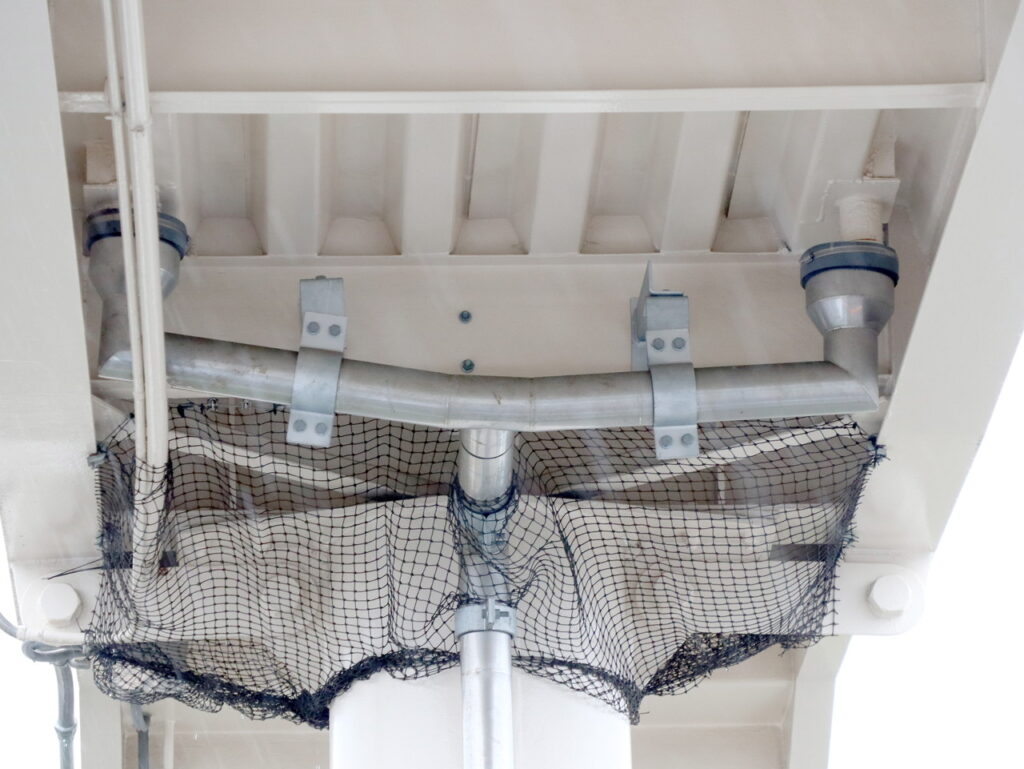

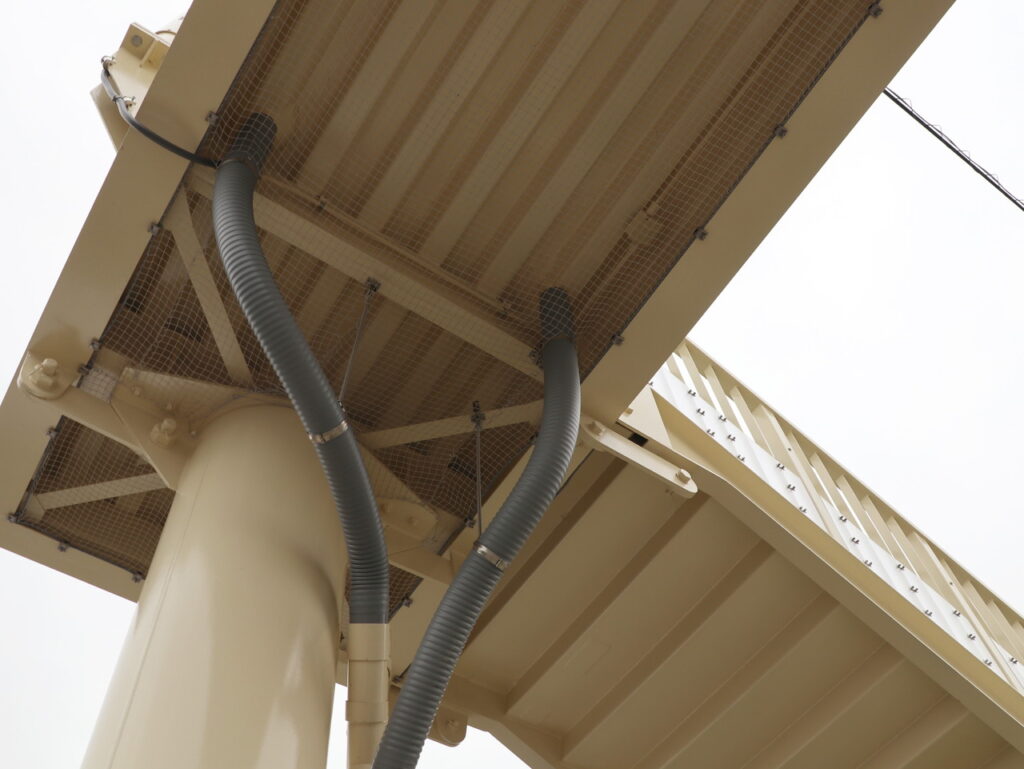

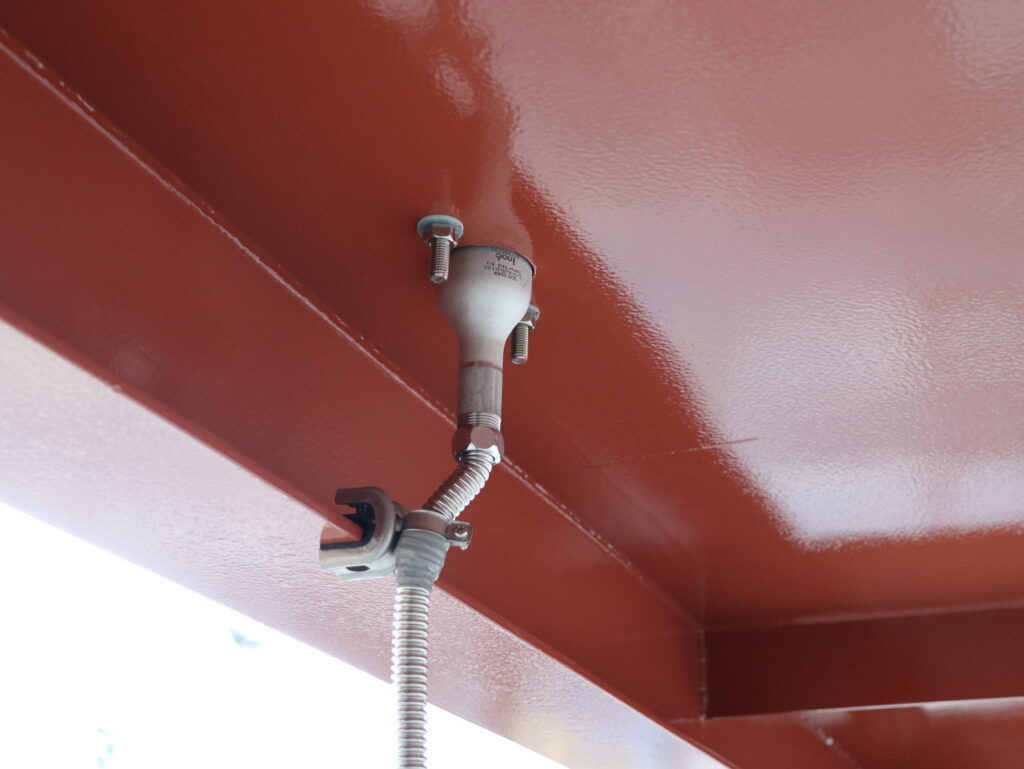

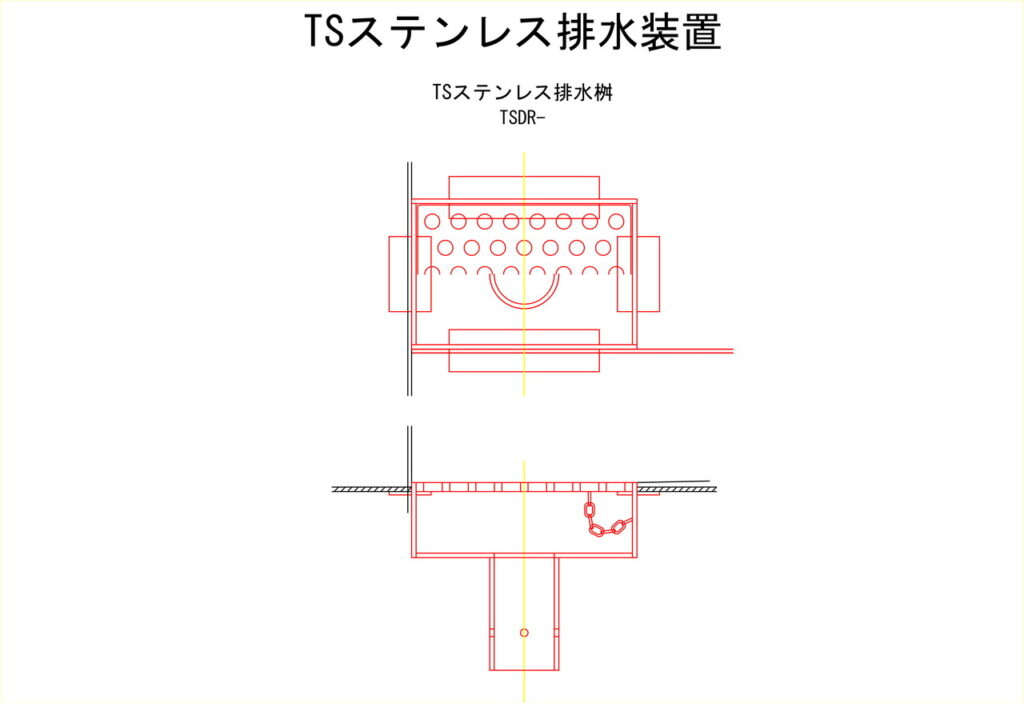

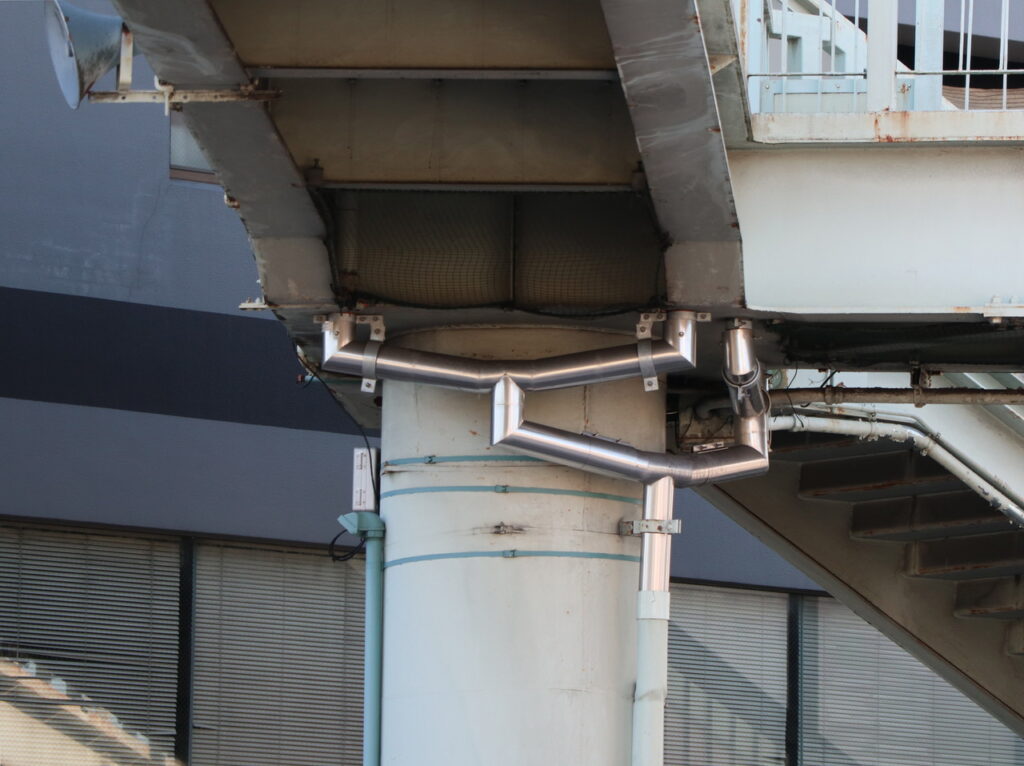

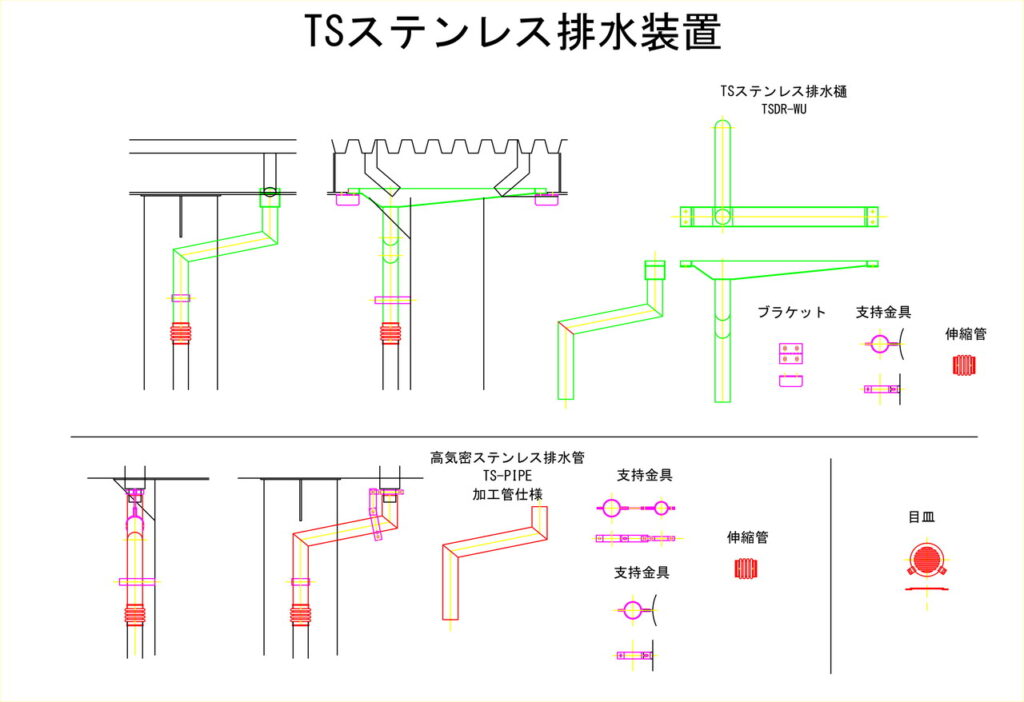

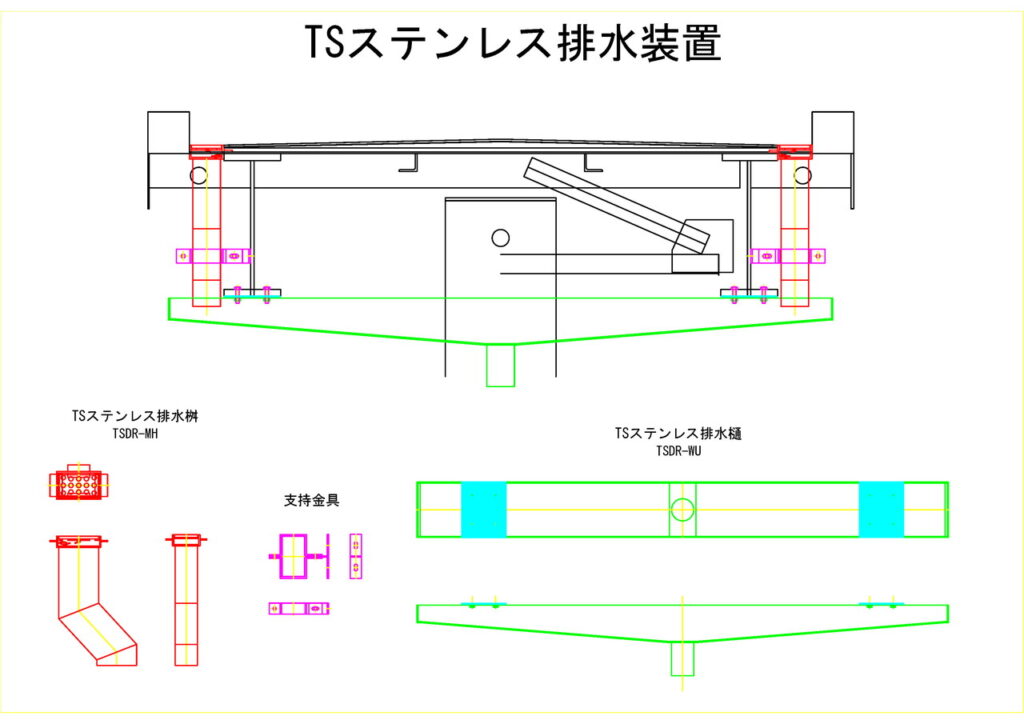

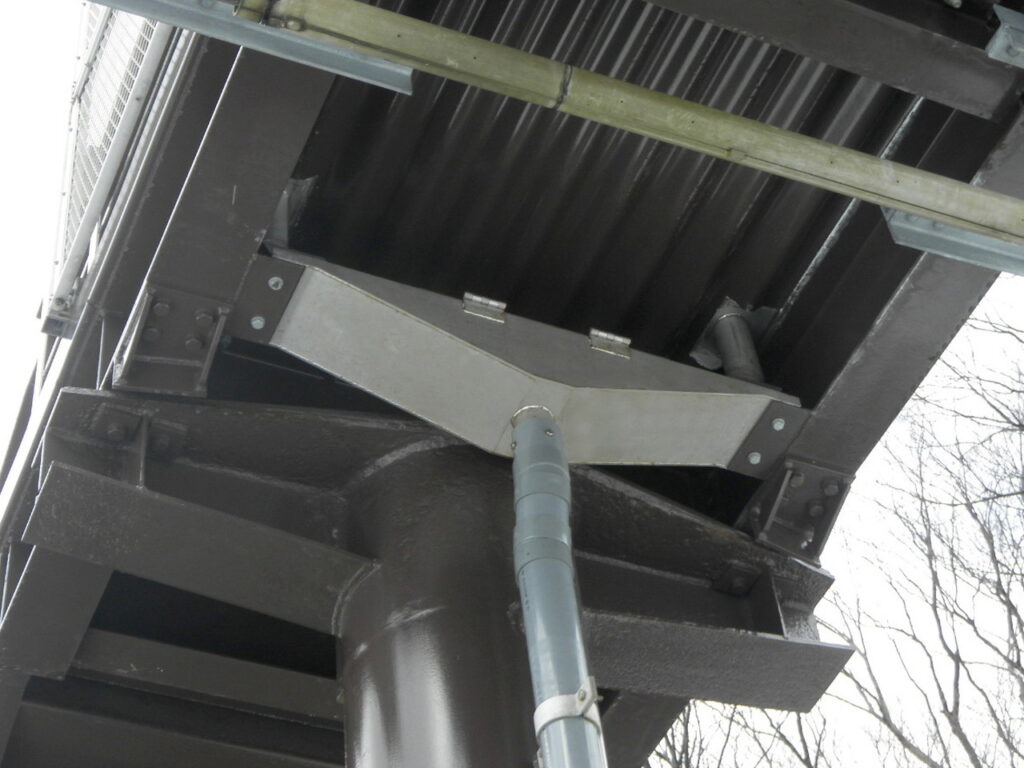

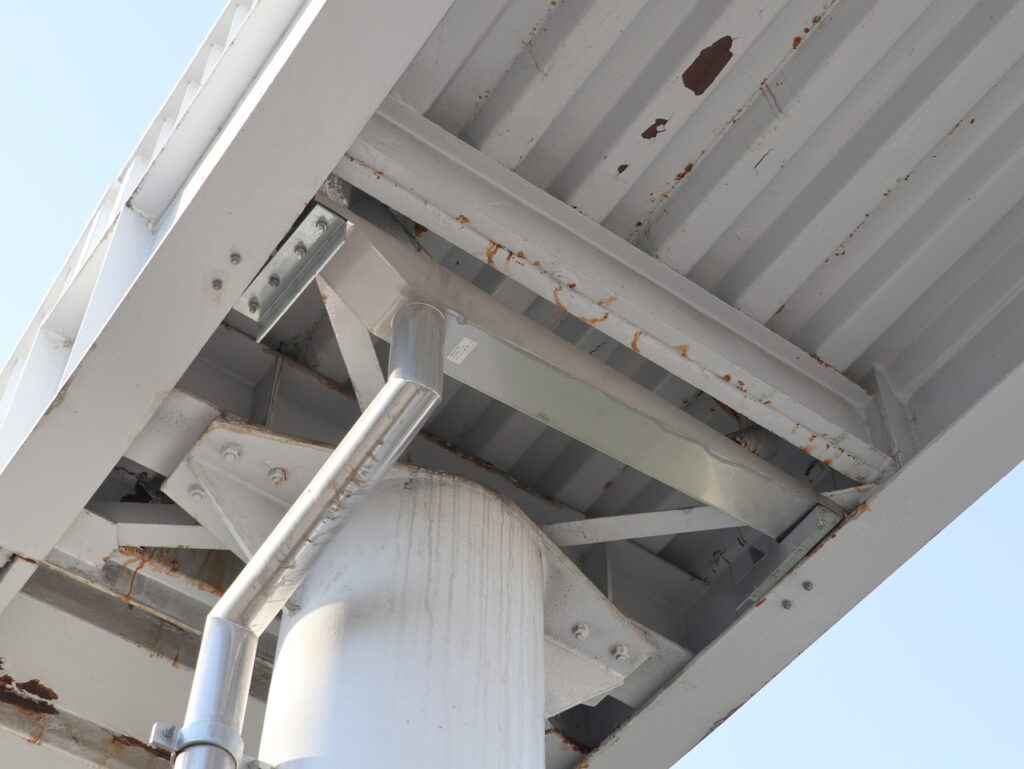

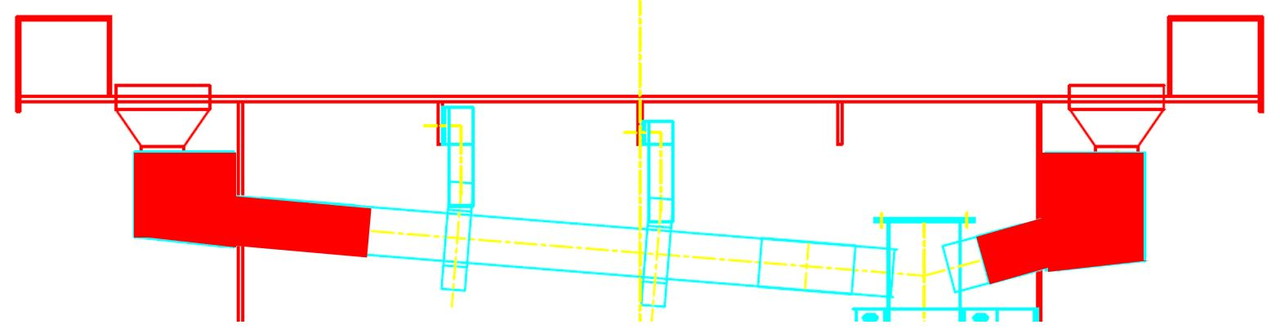

①-D. 歩道橋 / 横断歩道橋用 排水桝・樋等

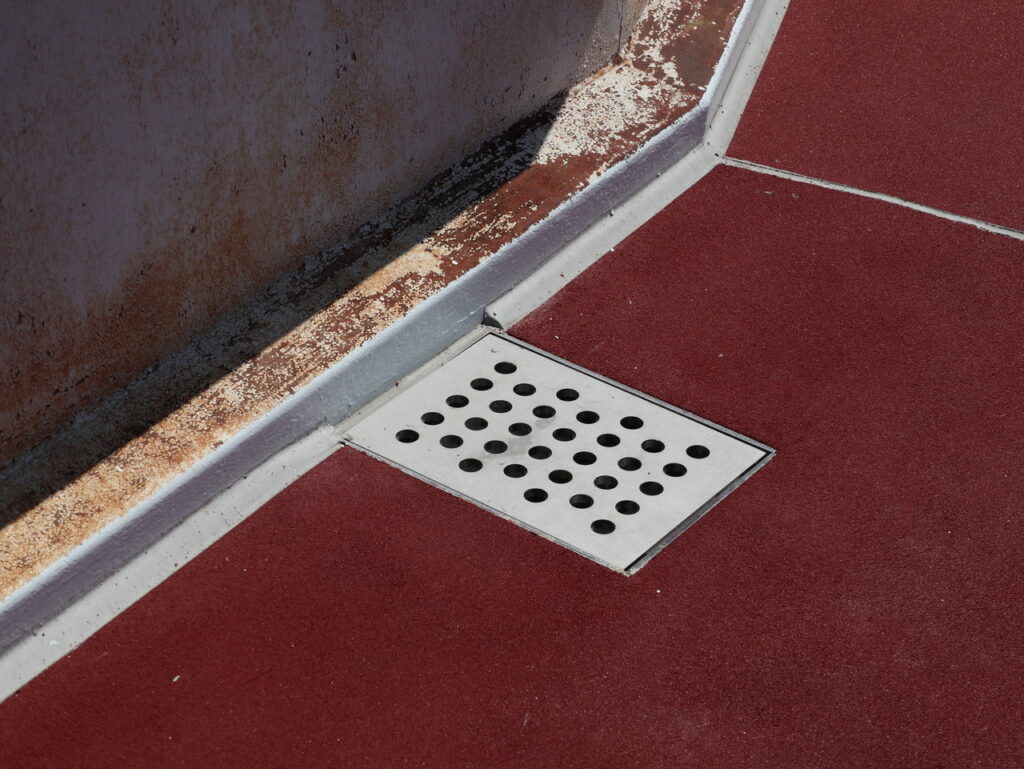

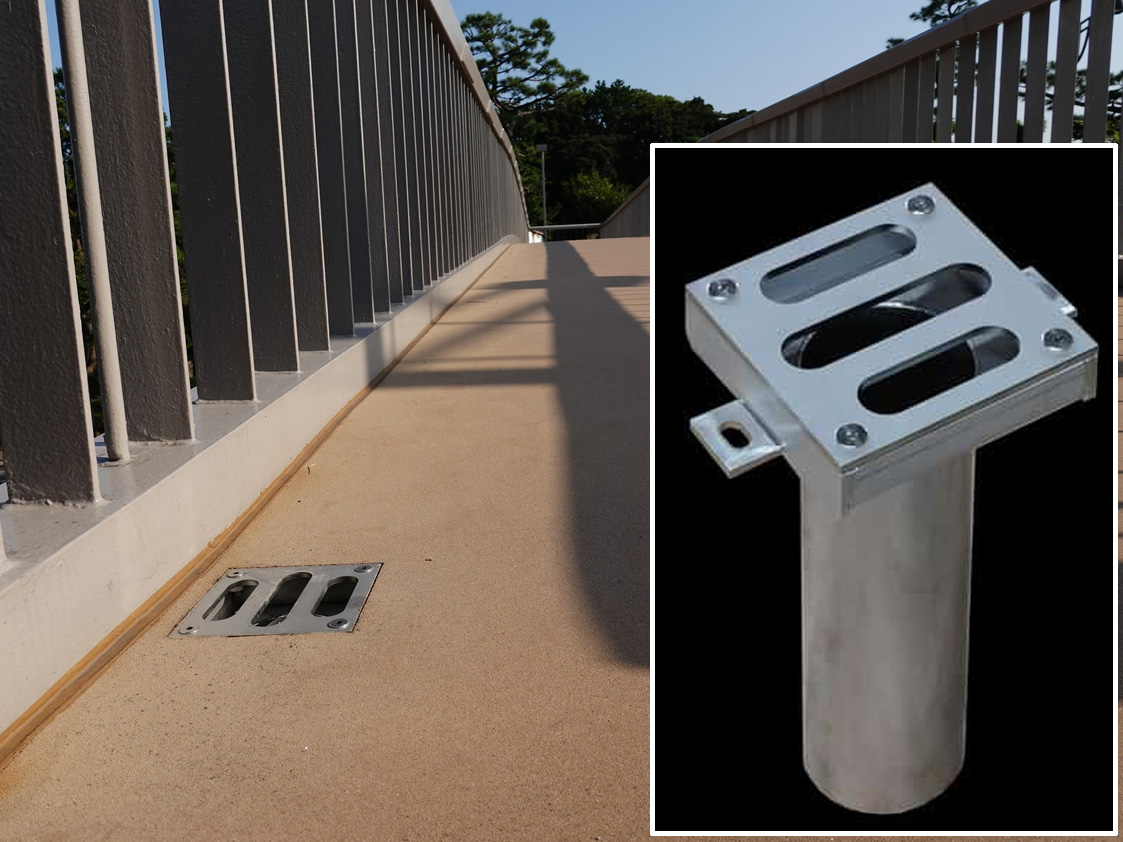

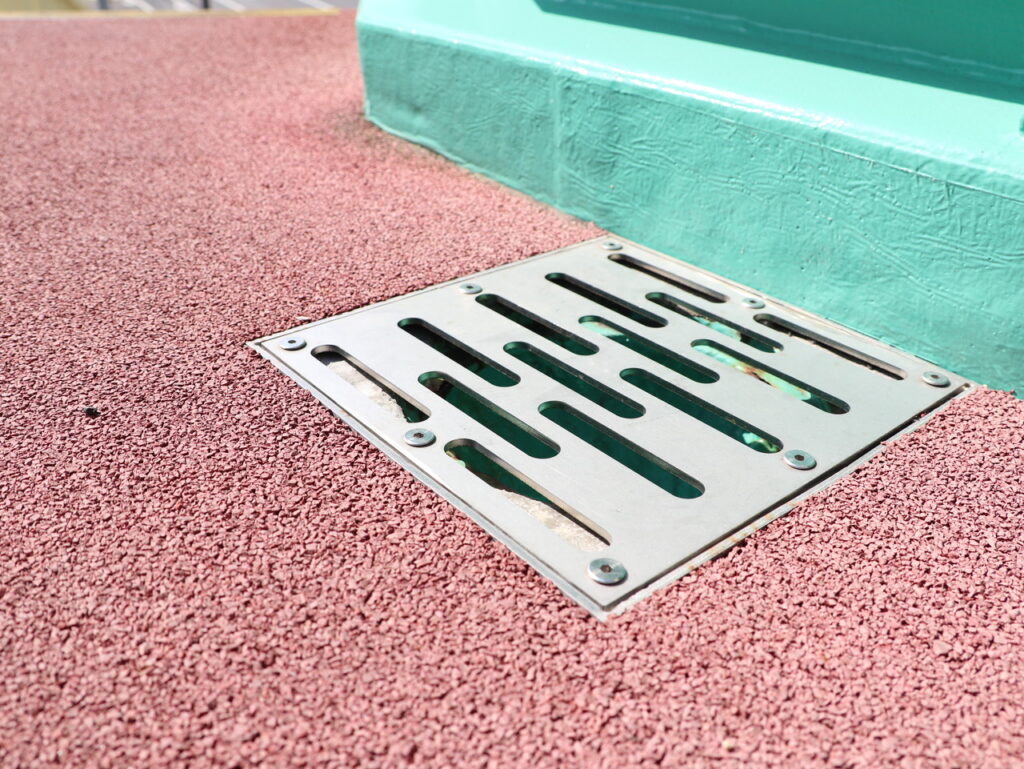

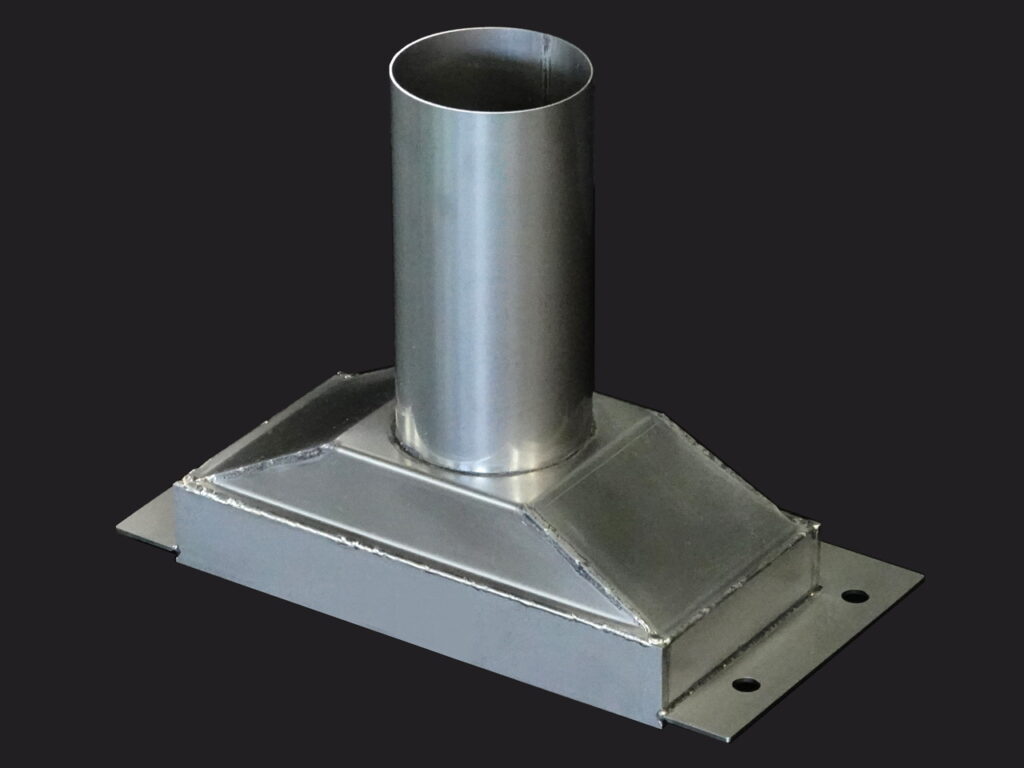

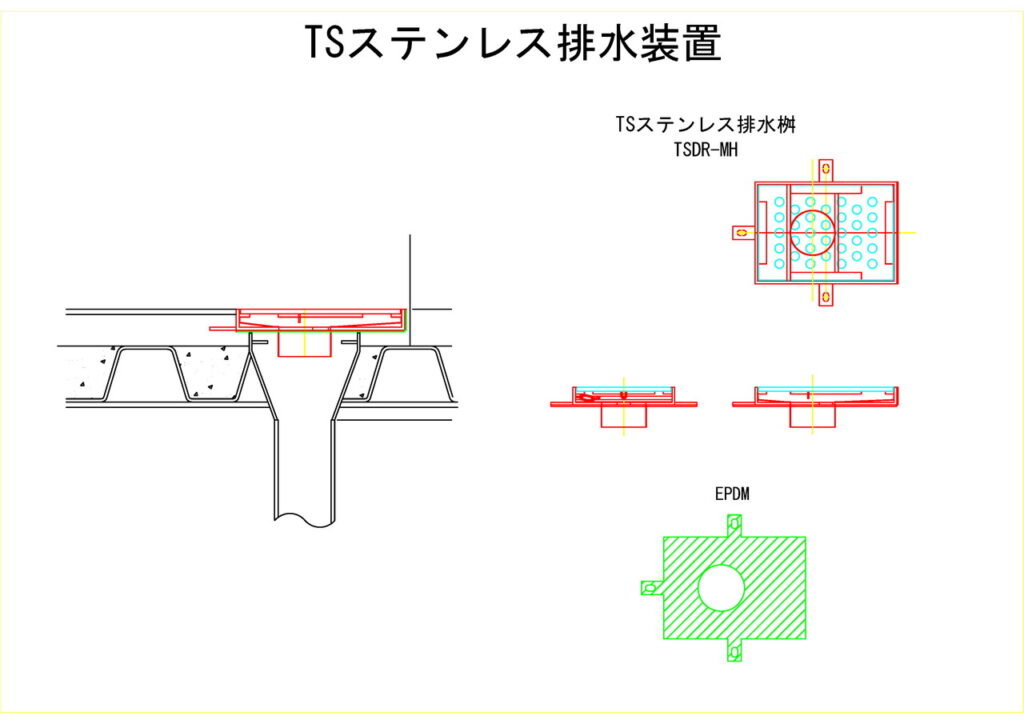

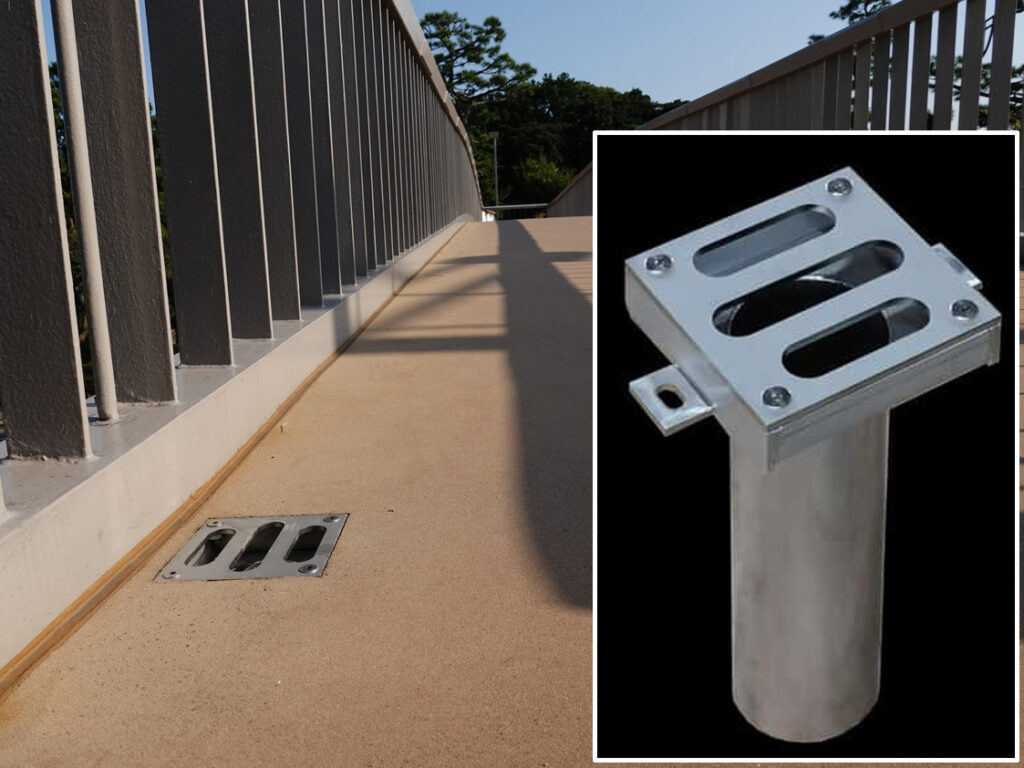

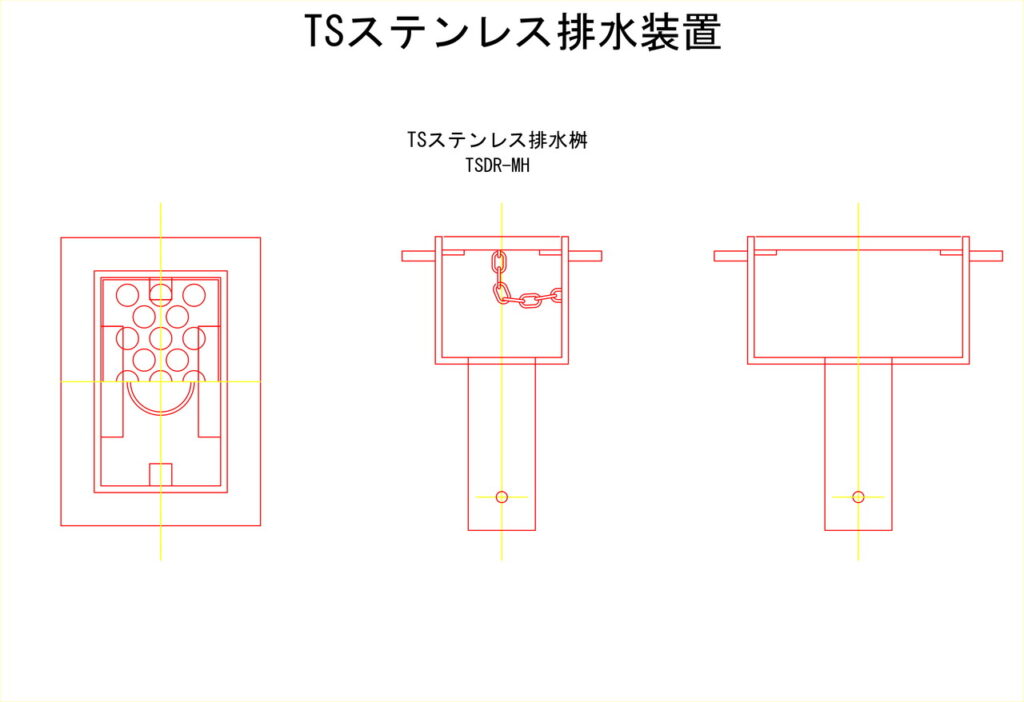

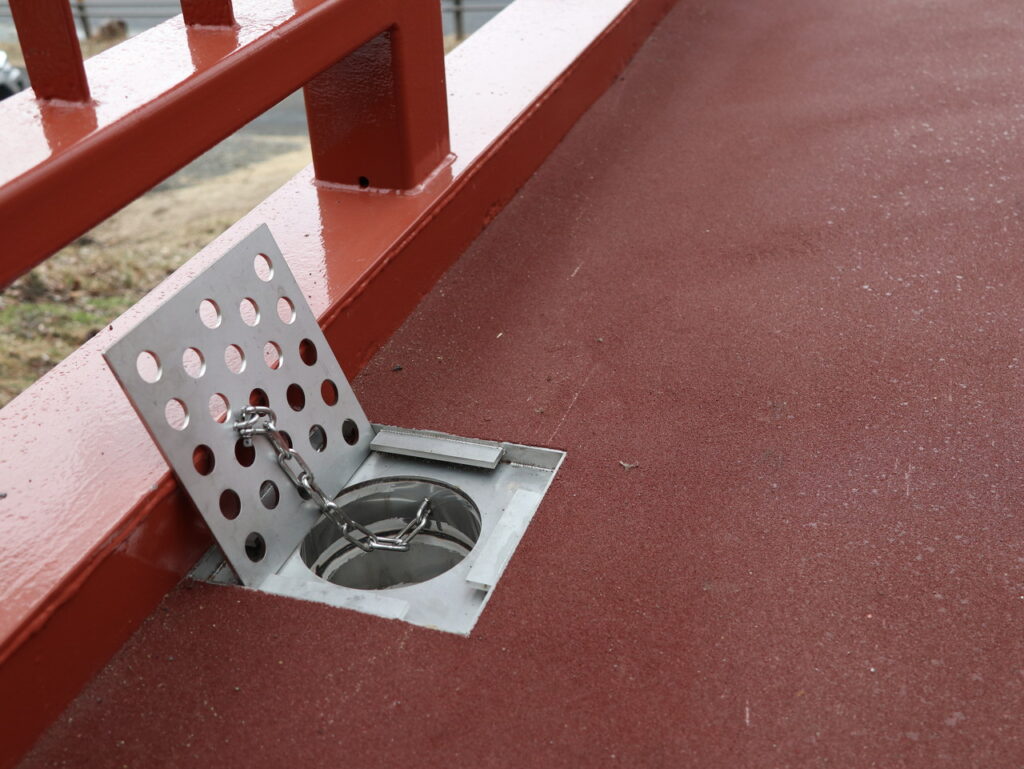

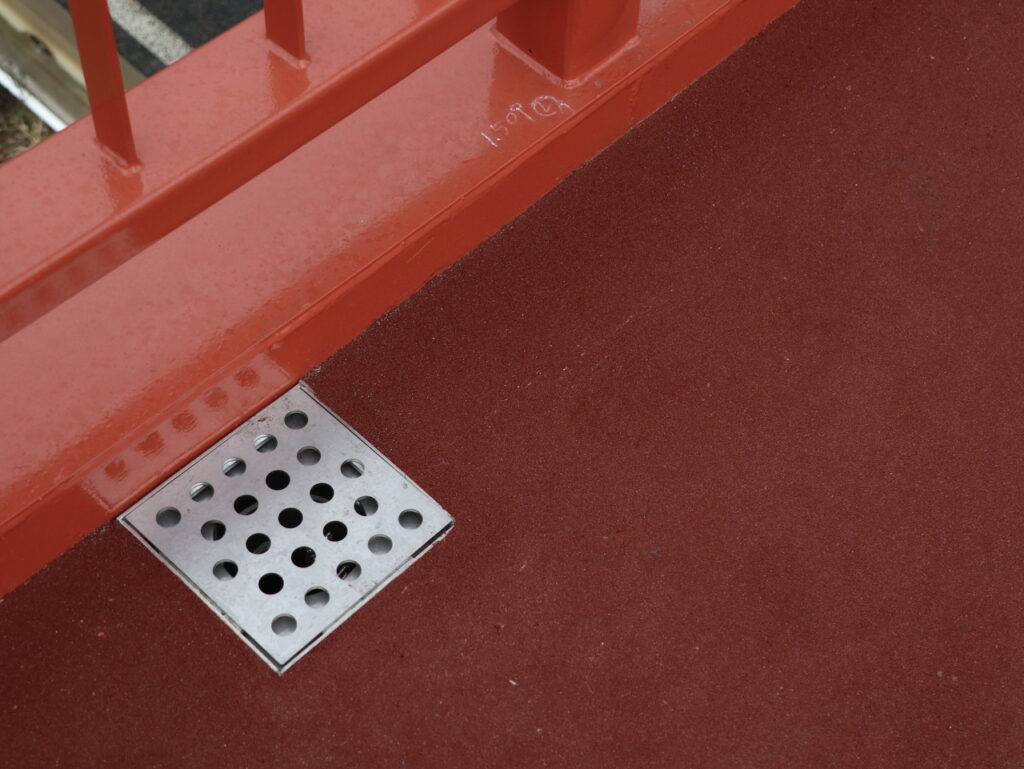

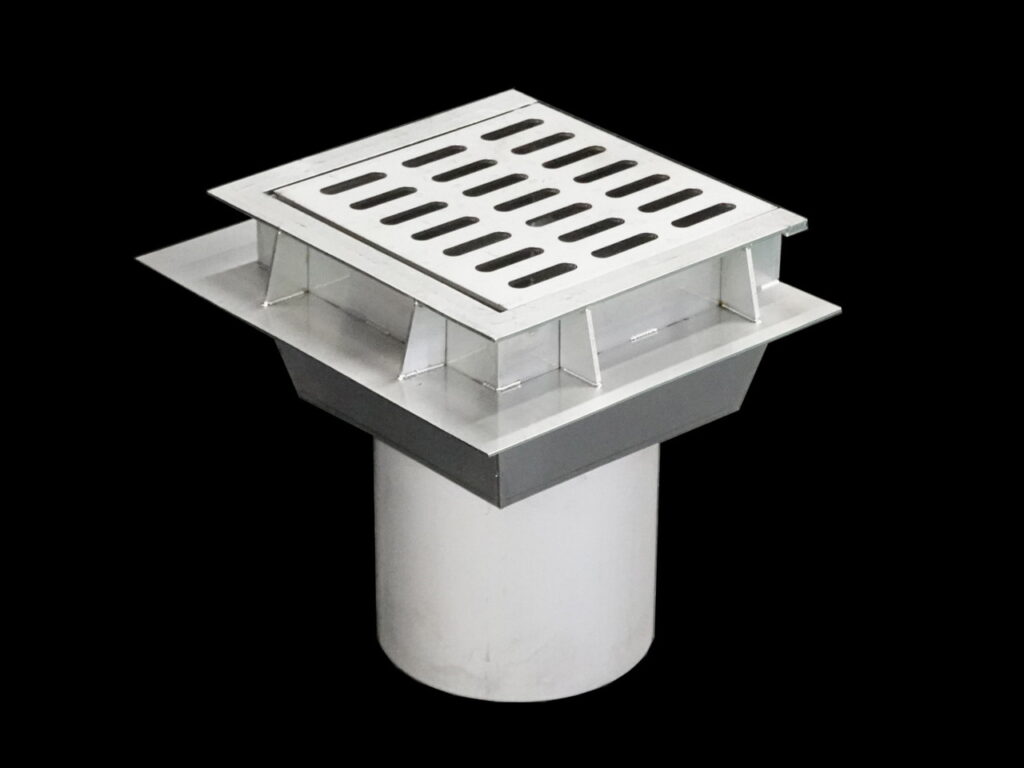

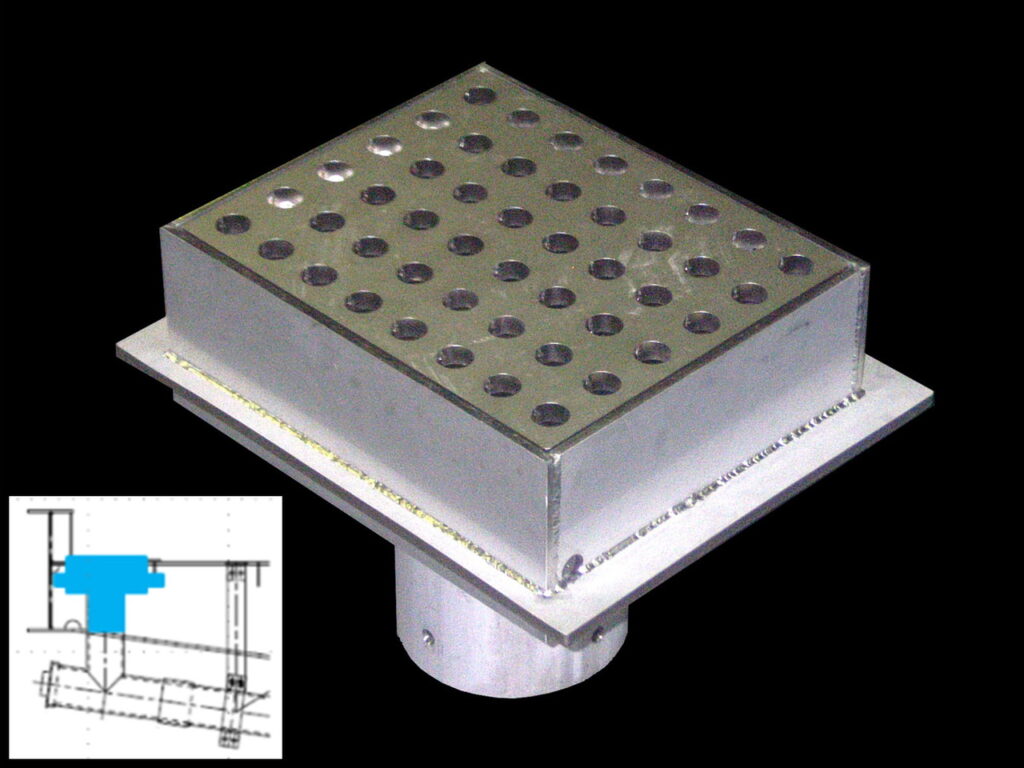

ゴムチップ舗装天端に合わせ全周支持プレート付きの製作・設置例

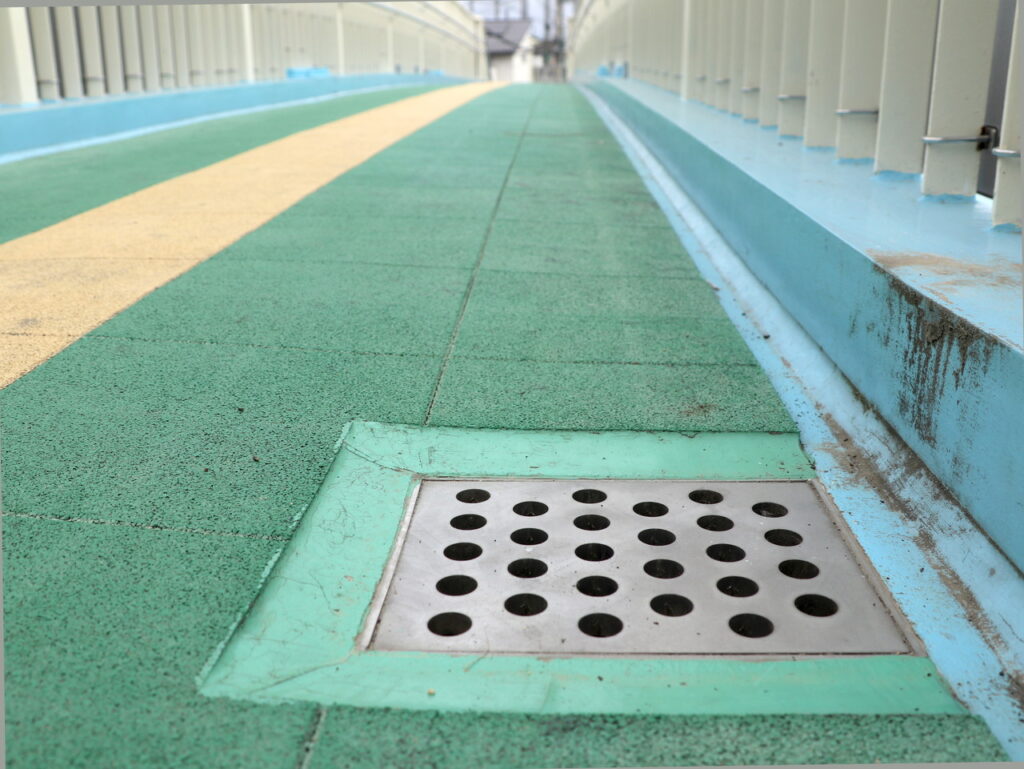

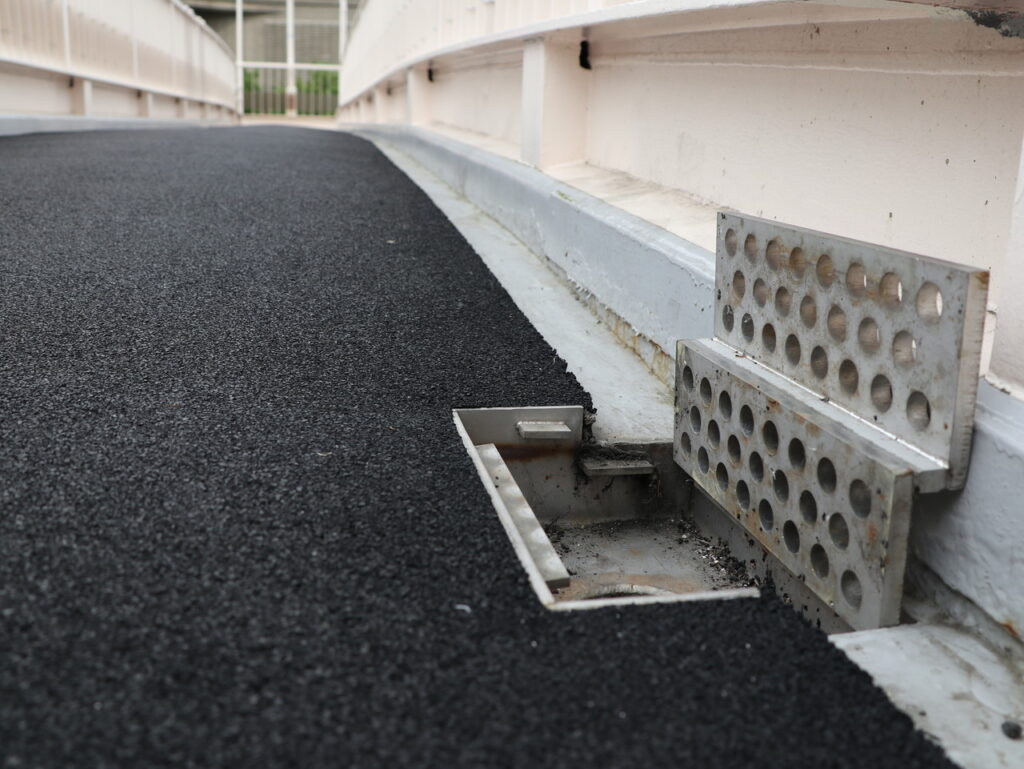

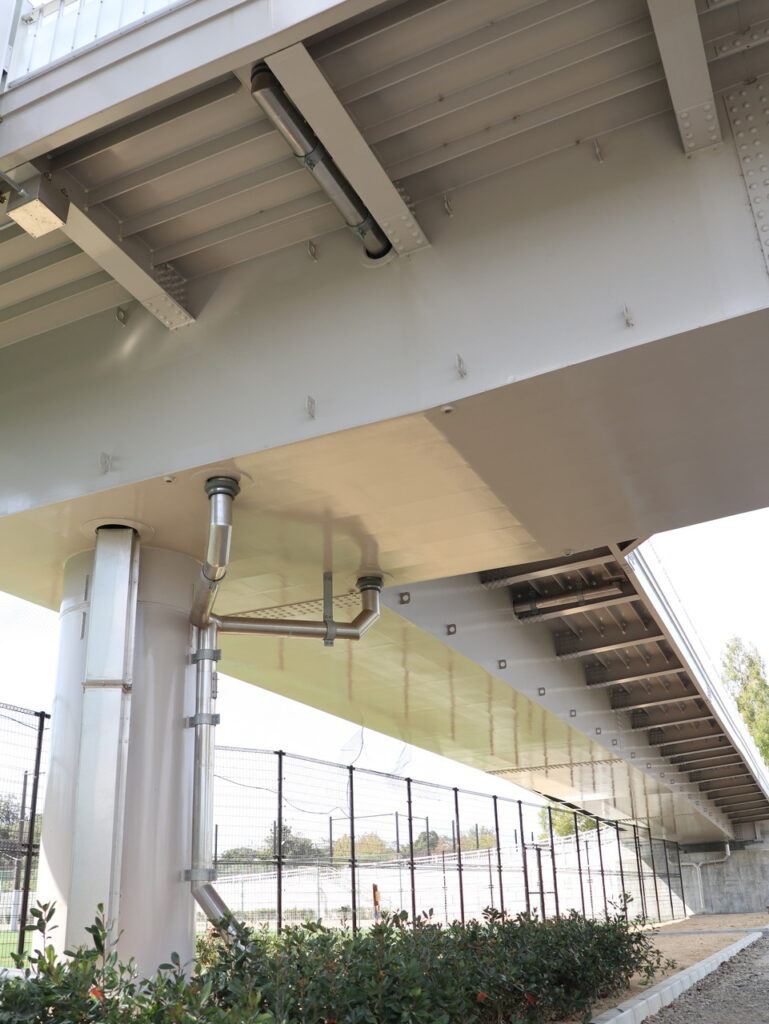

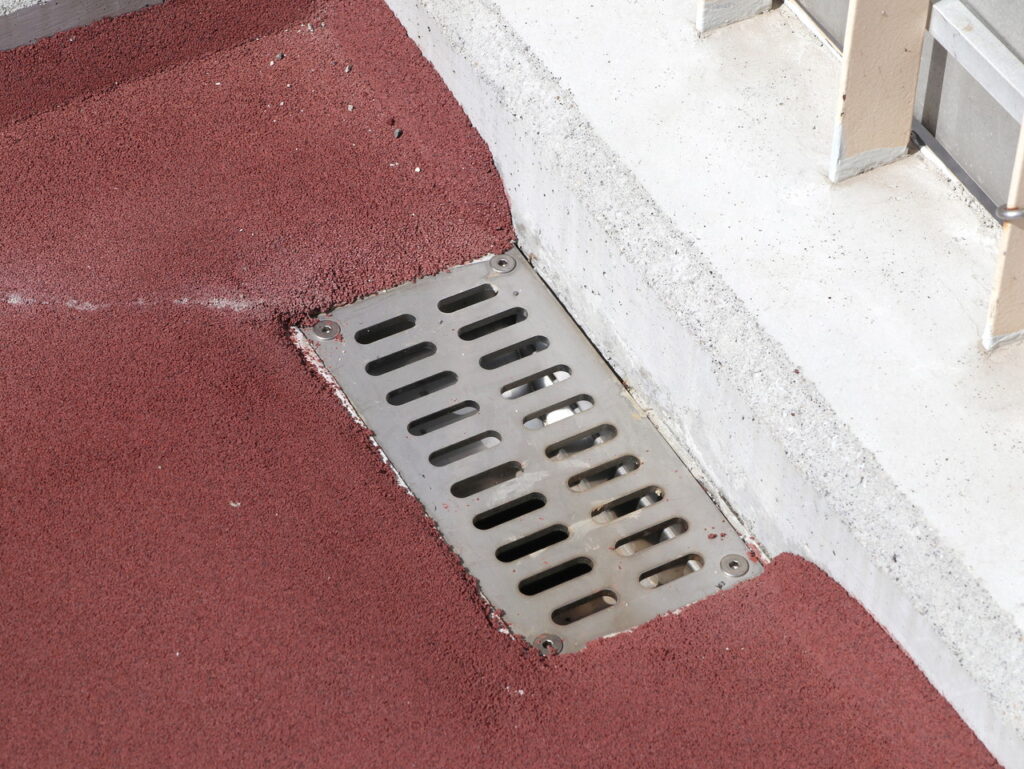

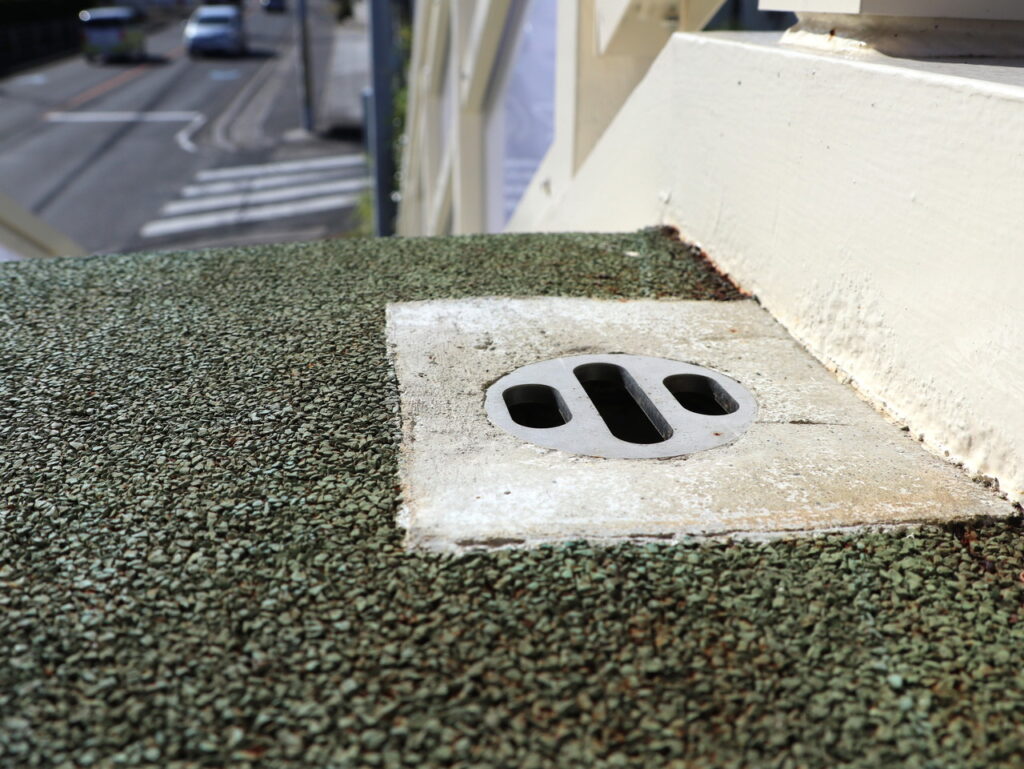

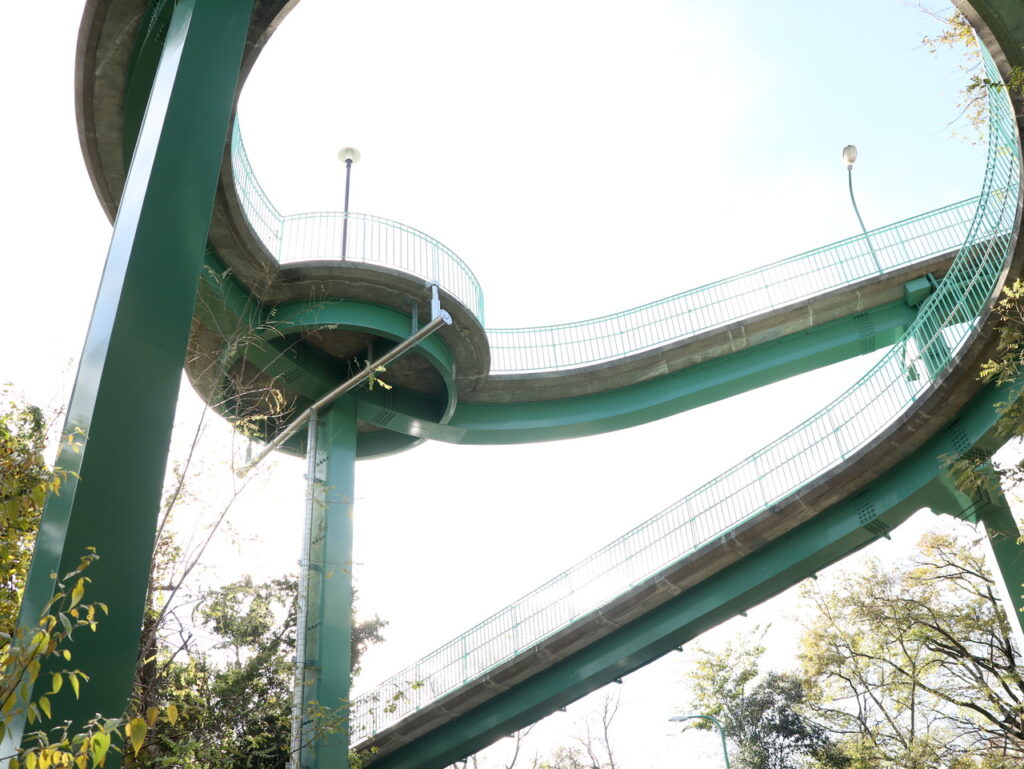

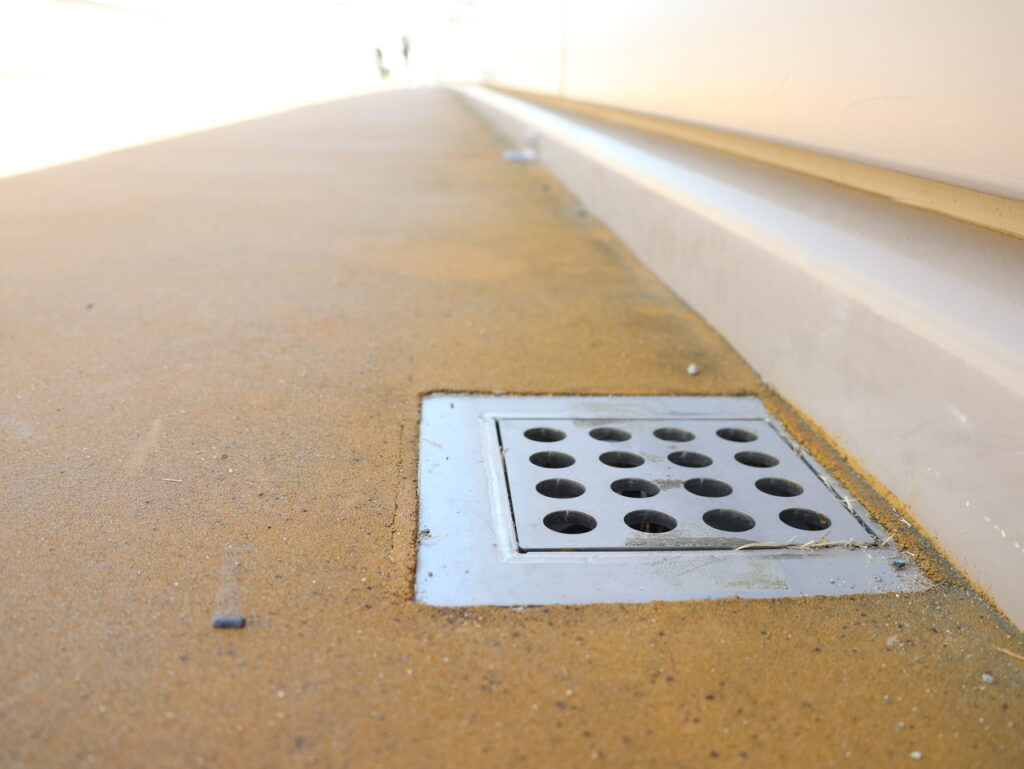

上記例の現場写真 静岡県 磐田市
フリーキーワード：今之浦公園歩道橋

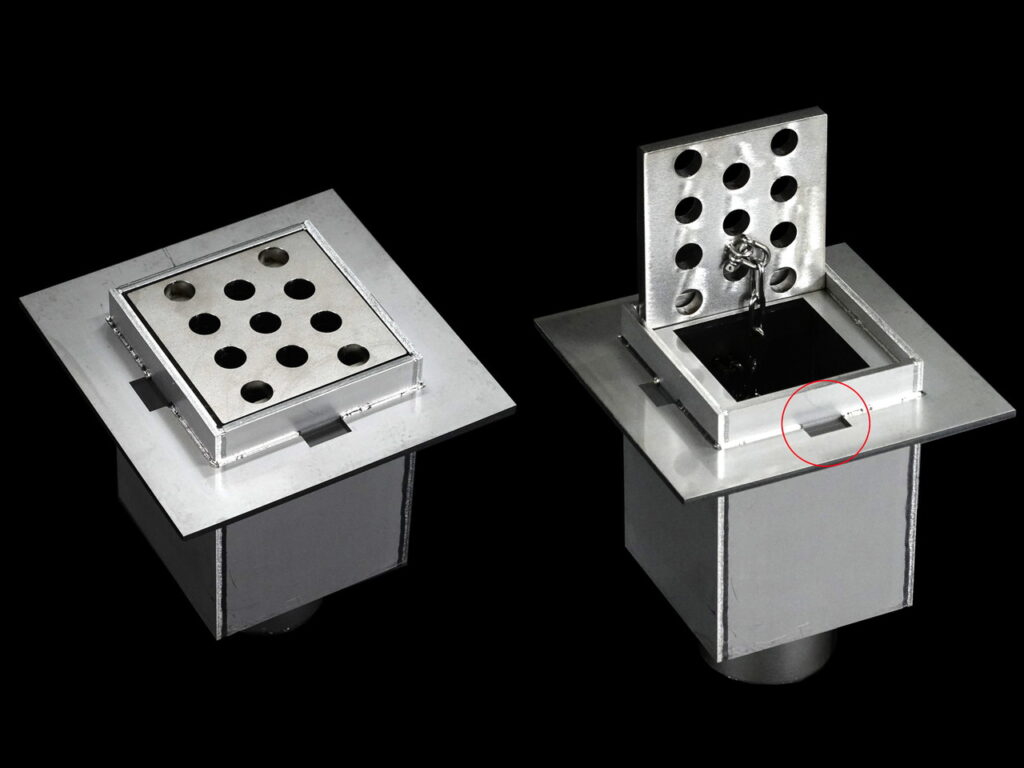

エポキシ樹脂等充填孔有り（赤丸箇所×4）

※その他エポキシ樹脂充填孔有り例はこちら

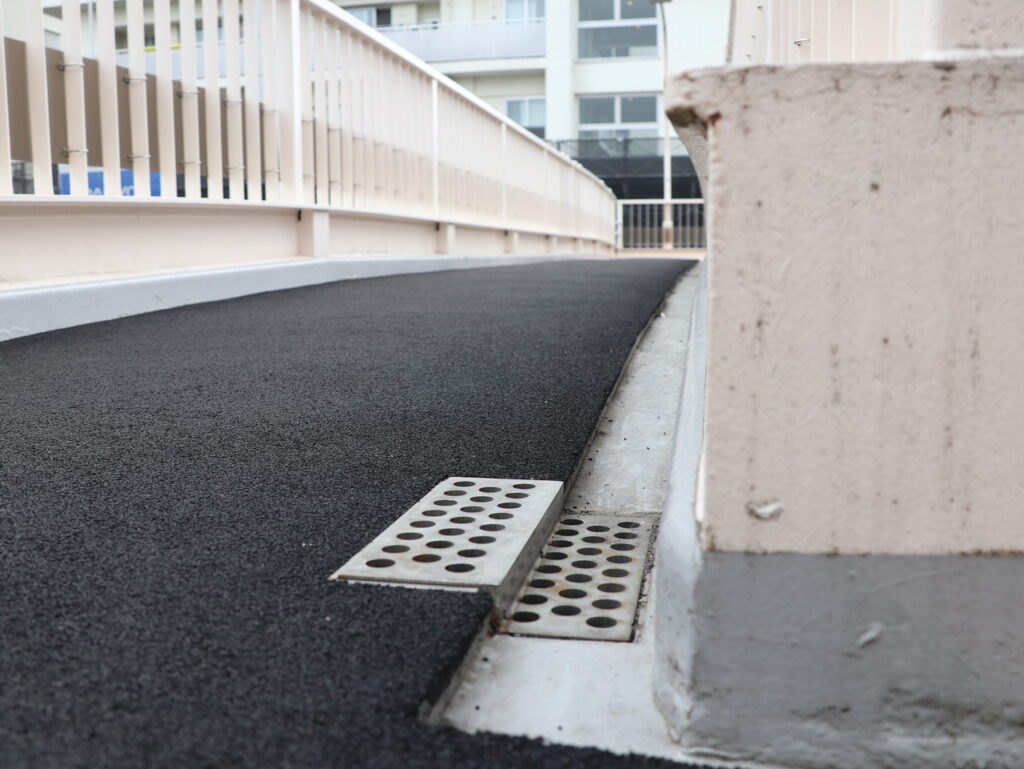

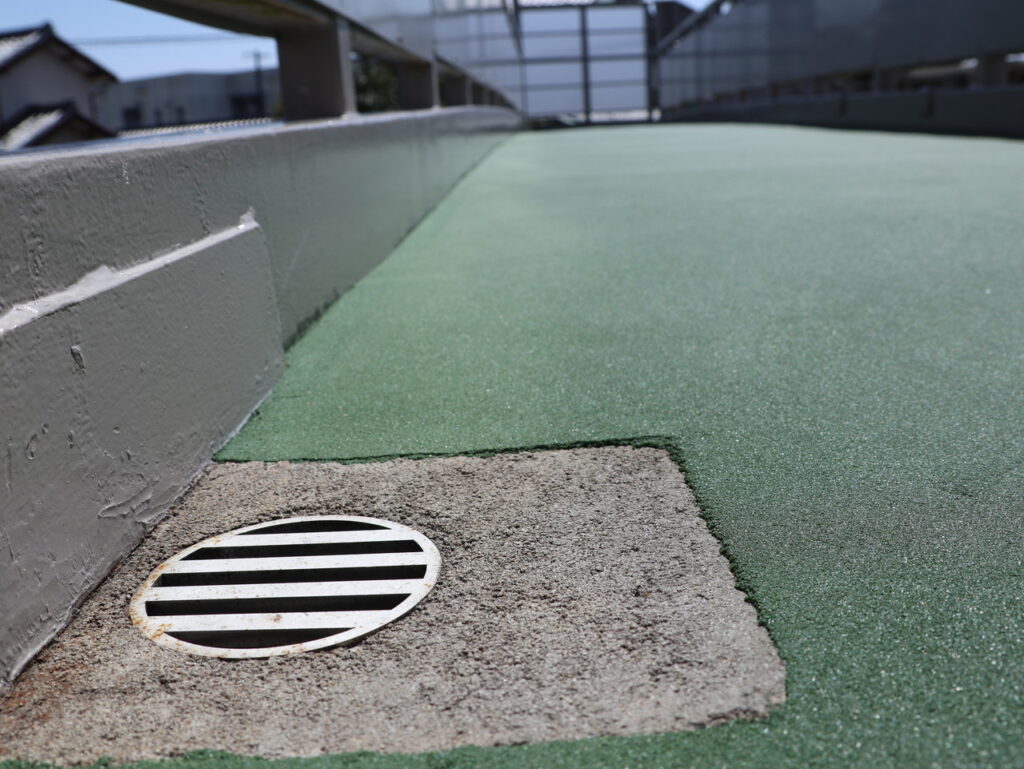

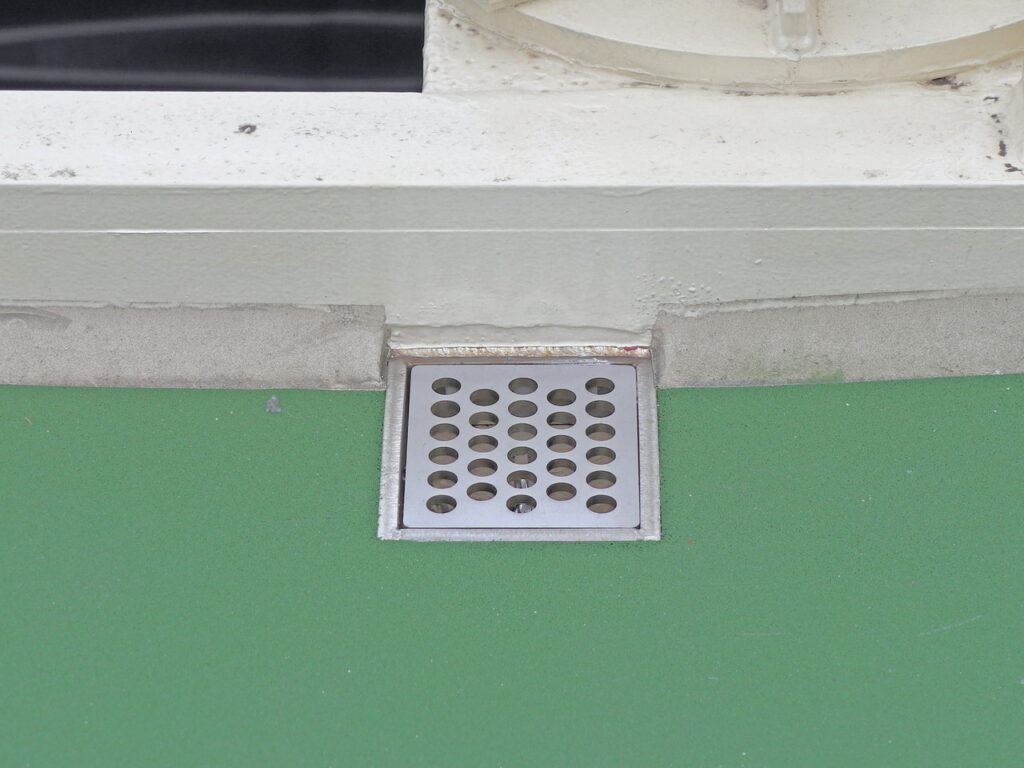

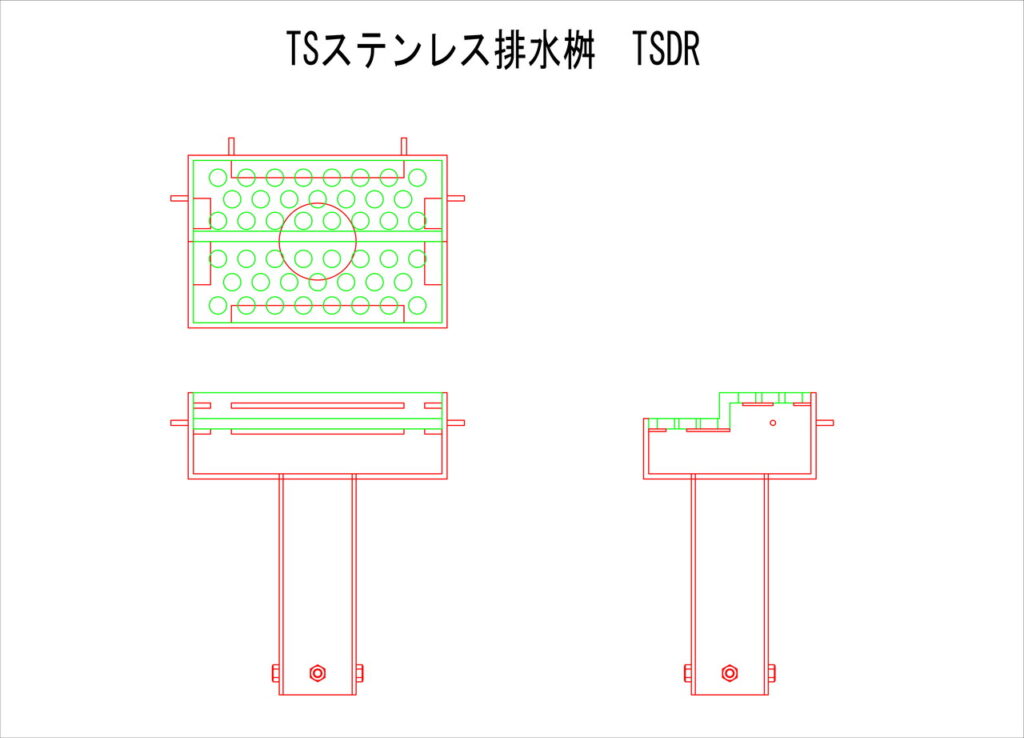

段差に合わせた目皿とした仕様

上記例の現場写真 宮城県 仙台市
フリーキーワード：通町歩道橋

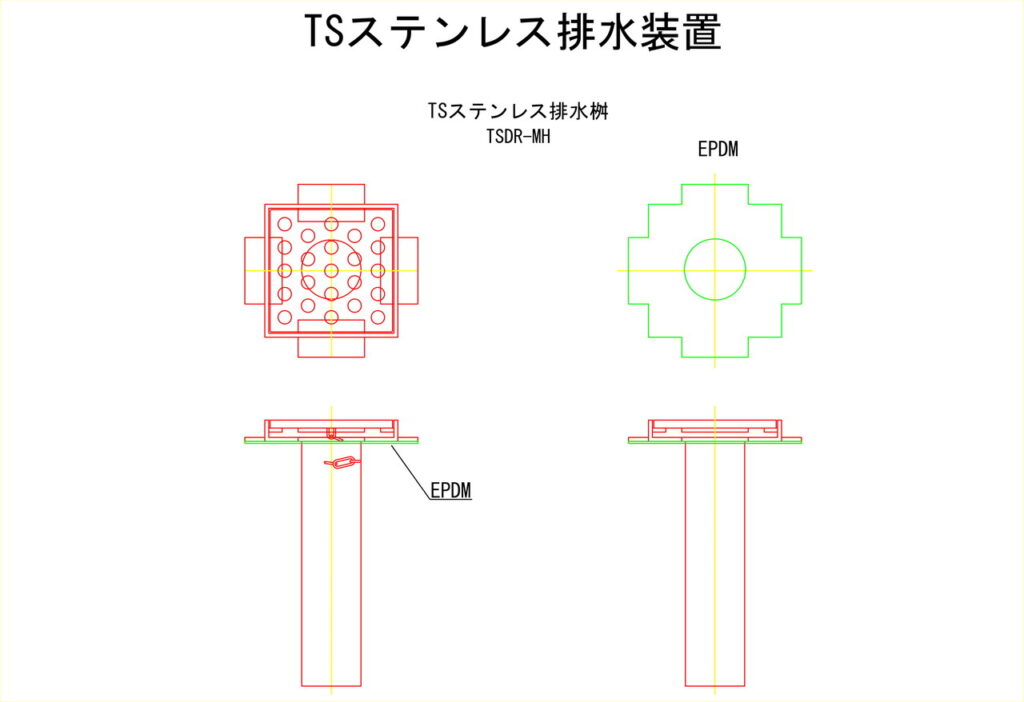

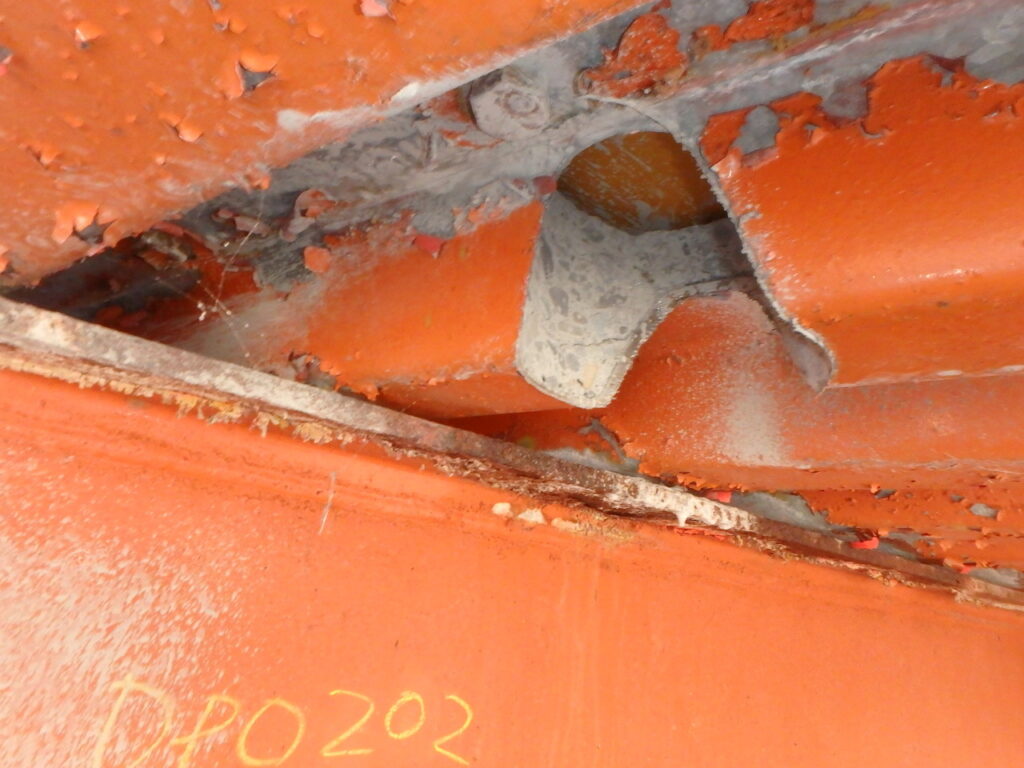

（補修）デッキプレートへ設置例　※下面に絶縁用EPDM有り

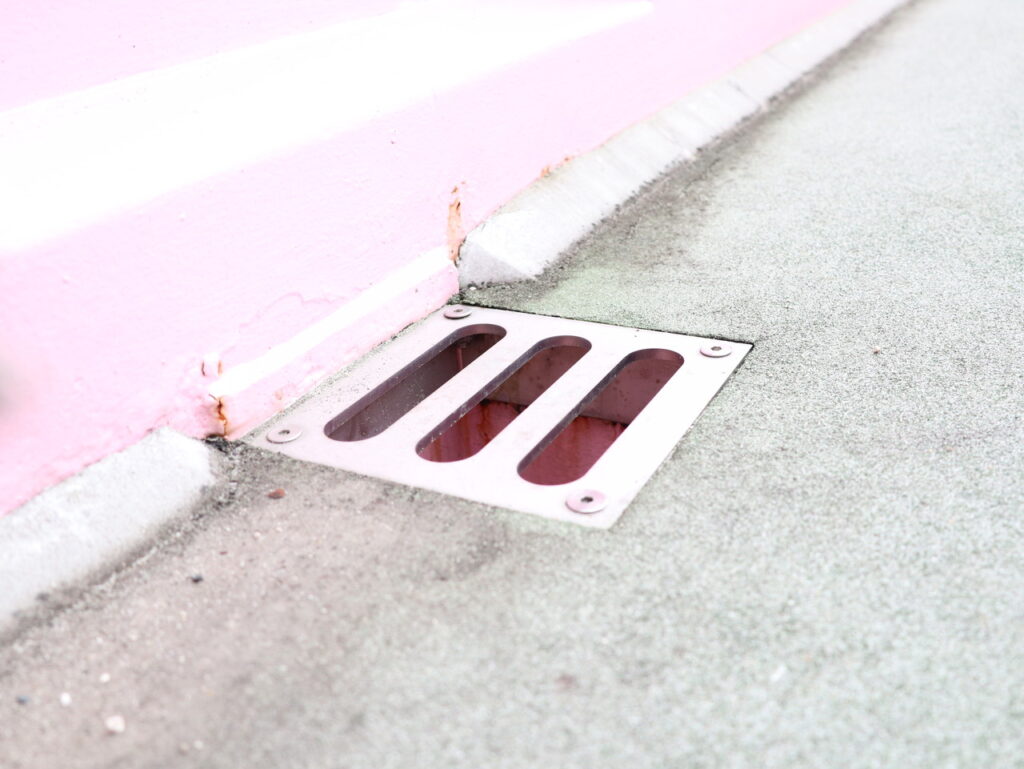

上記例の現場写真 新潟県 村上市
フリーキーワード：桃崎人道橋

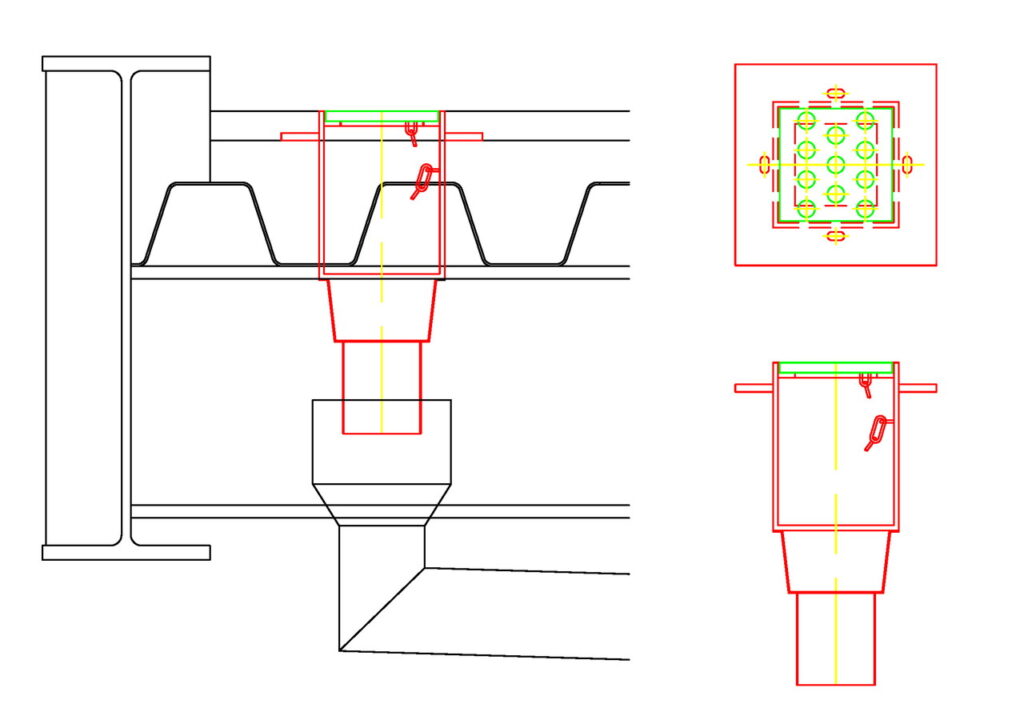

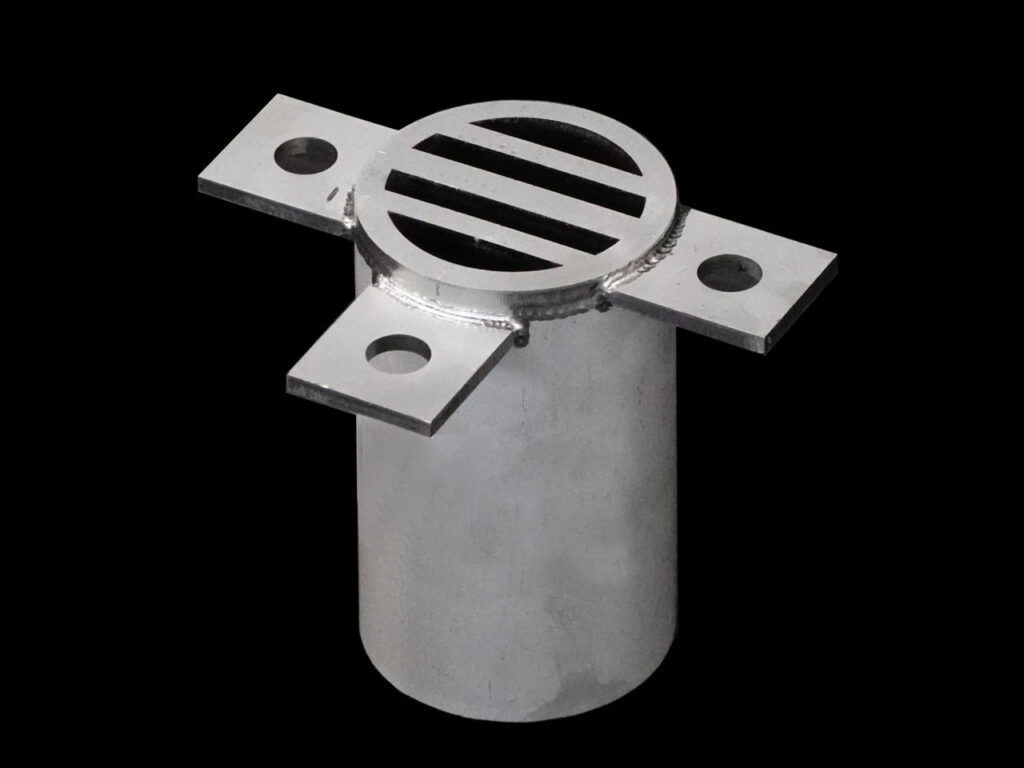

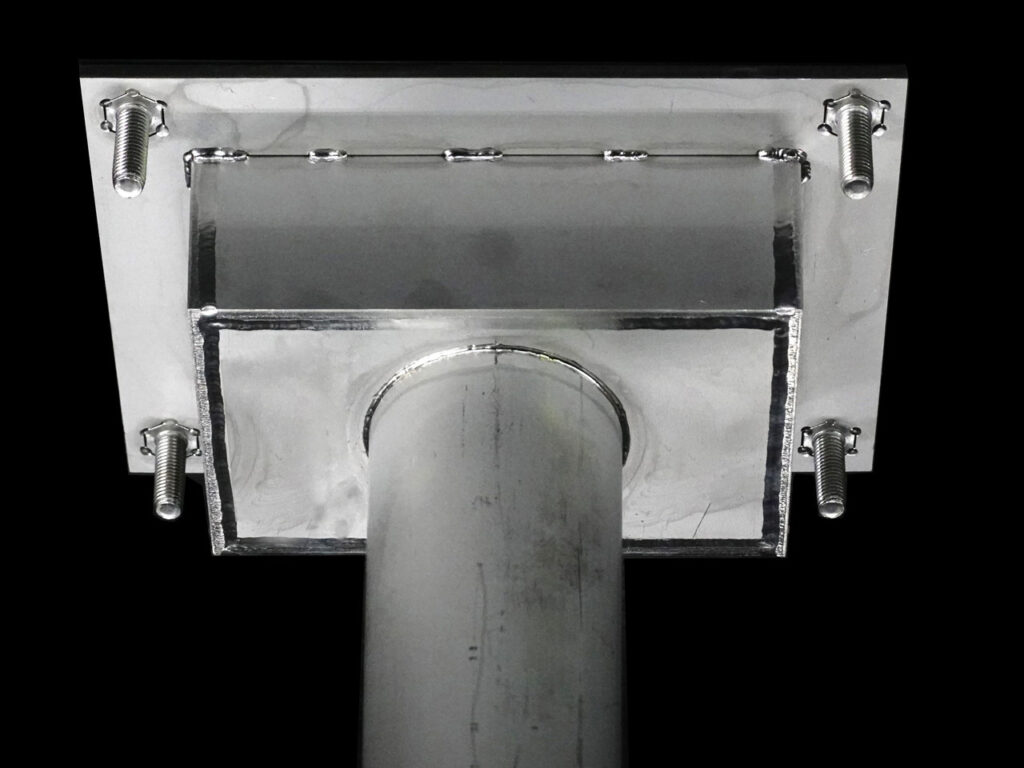

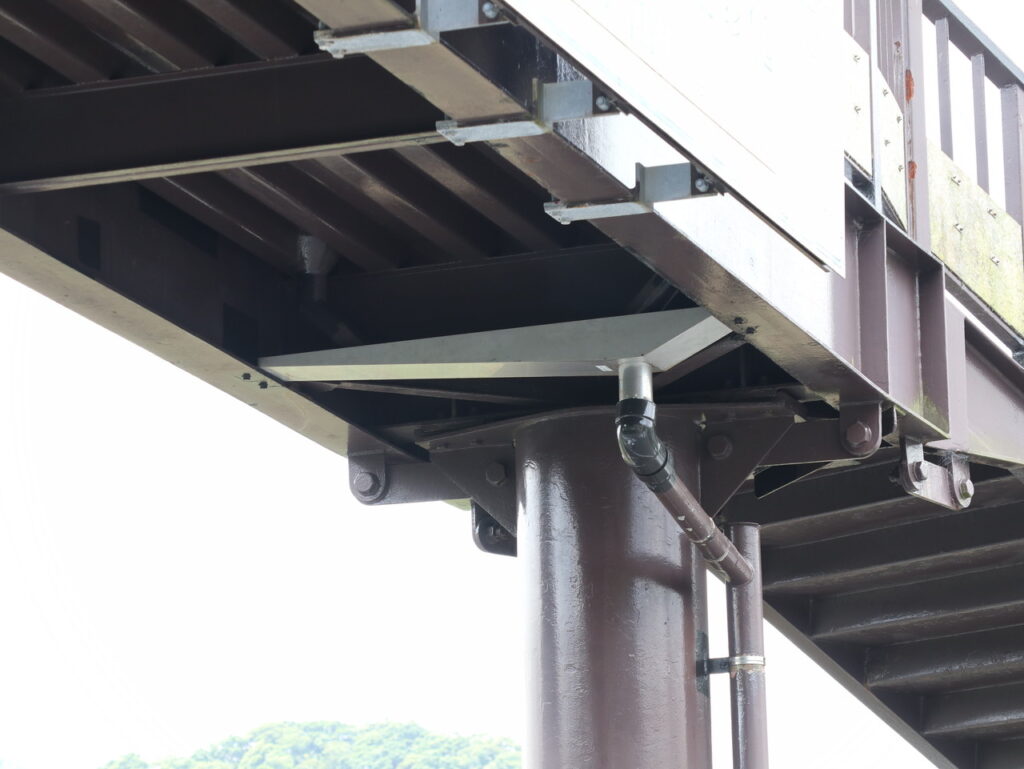

（補修）鋼床版へ設置例　※3方向へボルト接続設置用 支持プレート有り

上記例の現場写真 愛知県 西三河建設事務所
フリーキーワード：赤羽横断歩道橋

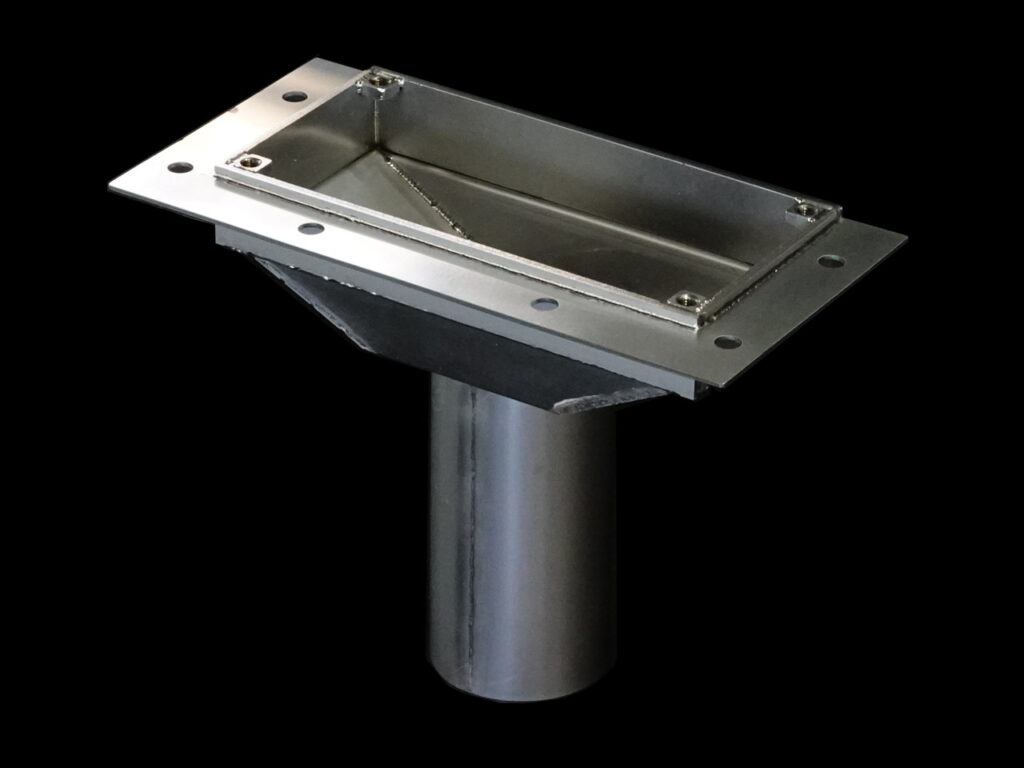

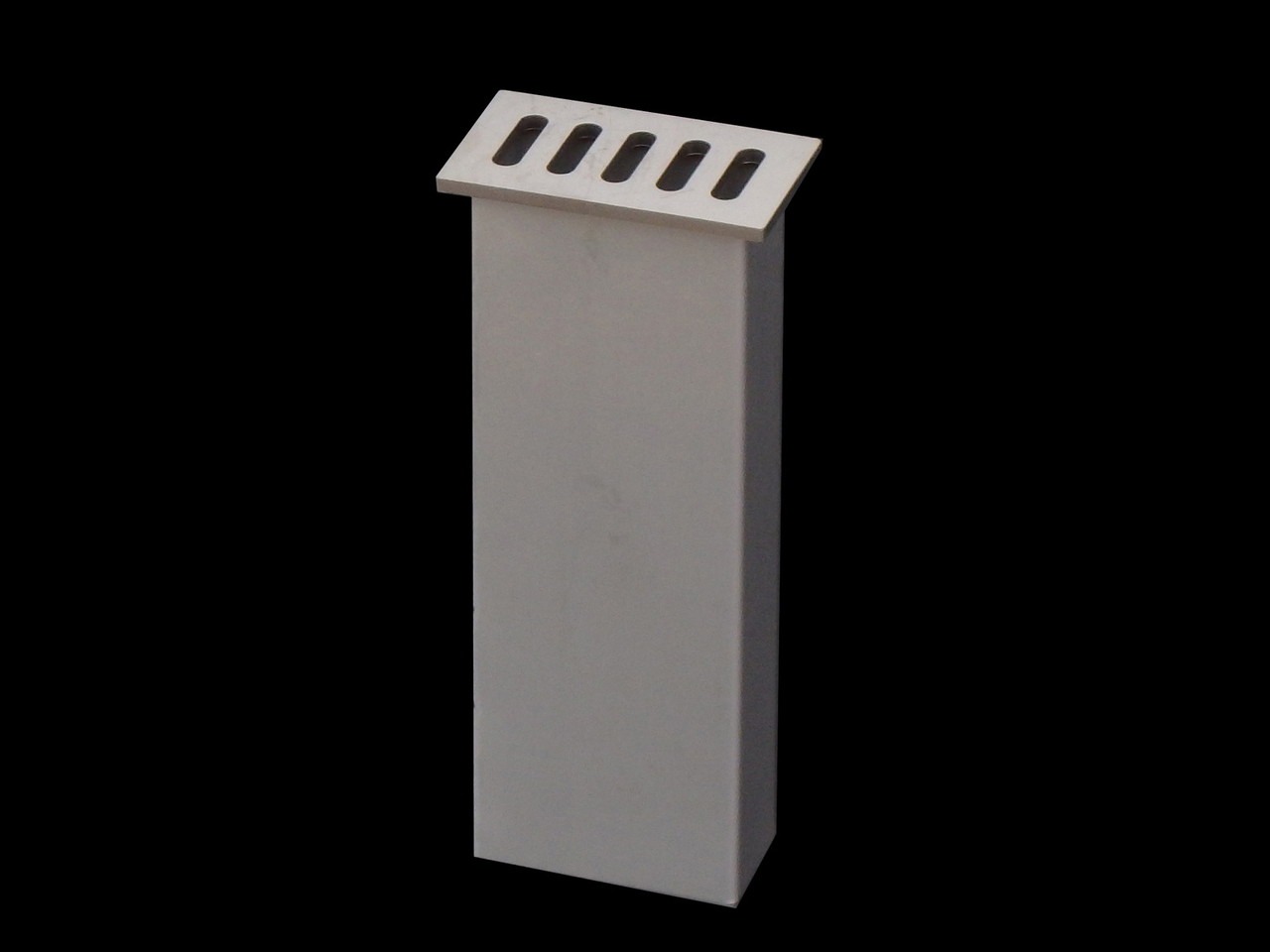

（補修）鋼床版へ設置例　深め 全周支持プレート付き

上記例の現場写真 神奈川県 横浜市
フリーキーワード：花咲町歩道橋

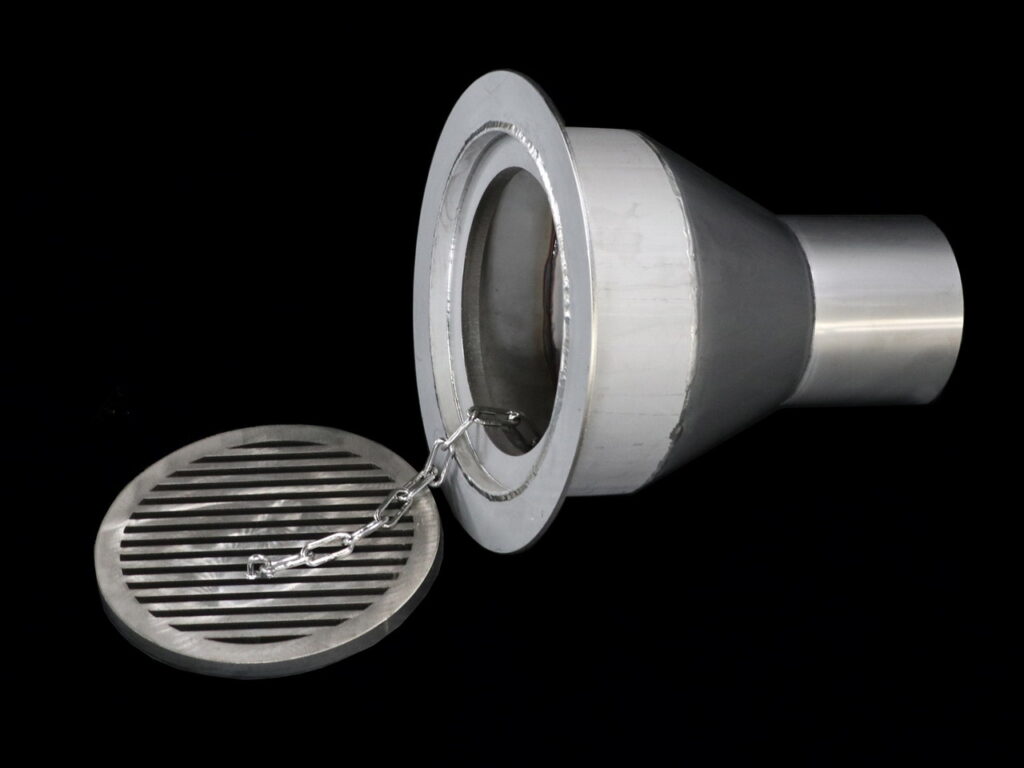

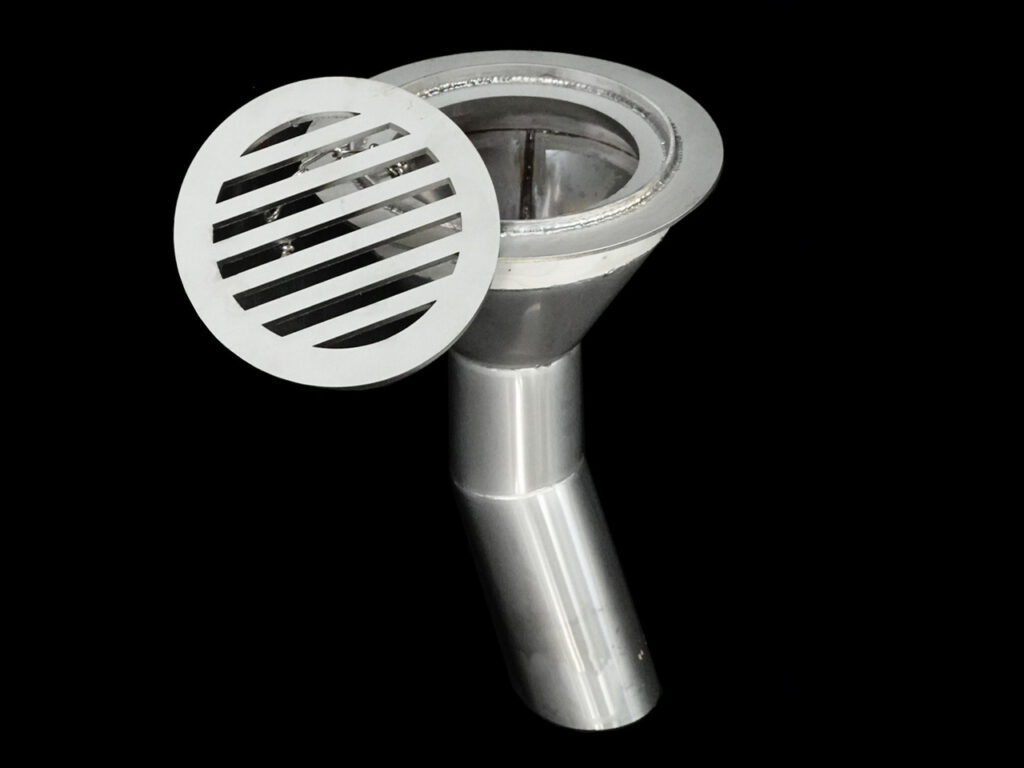

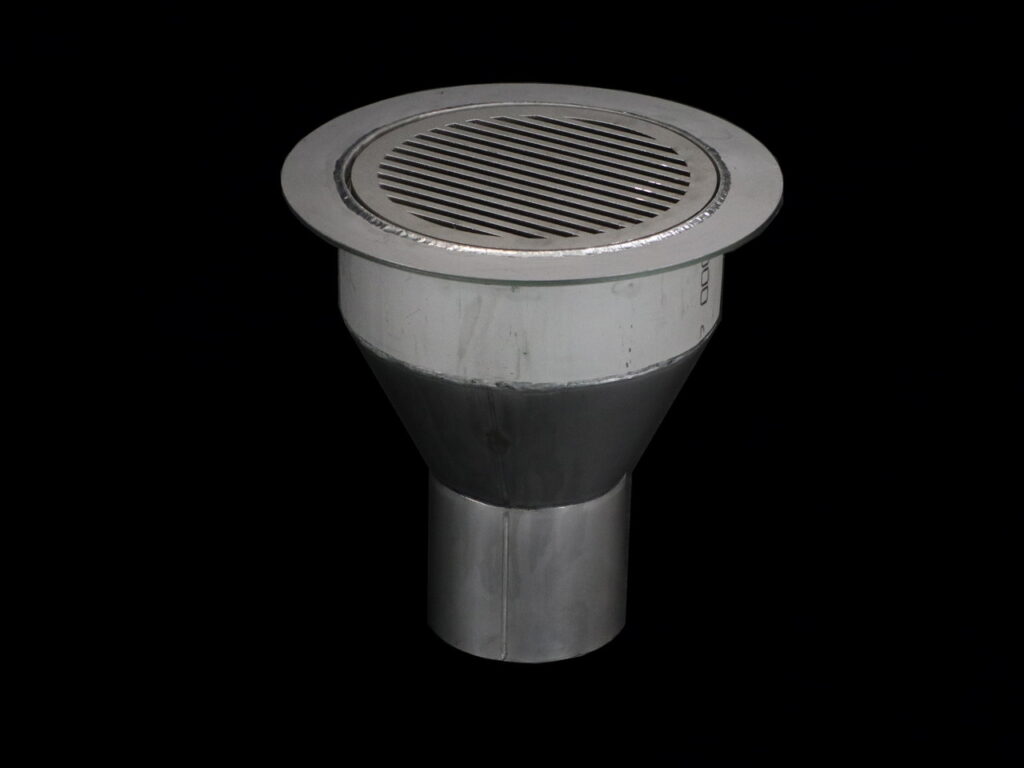

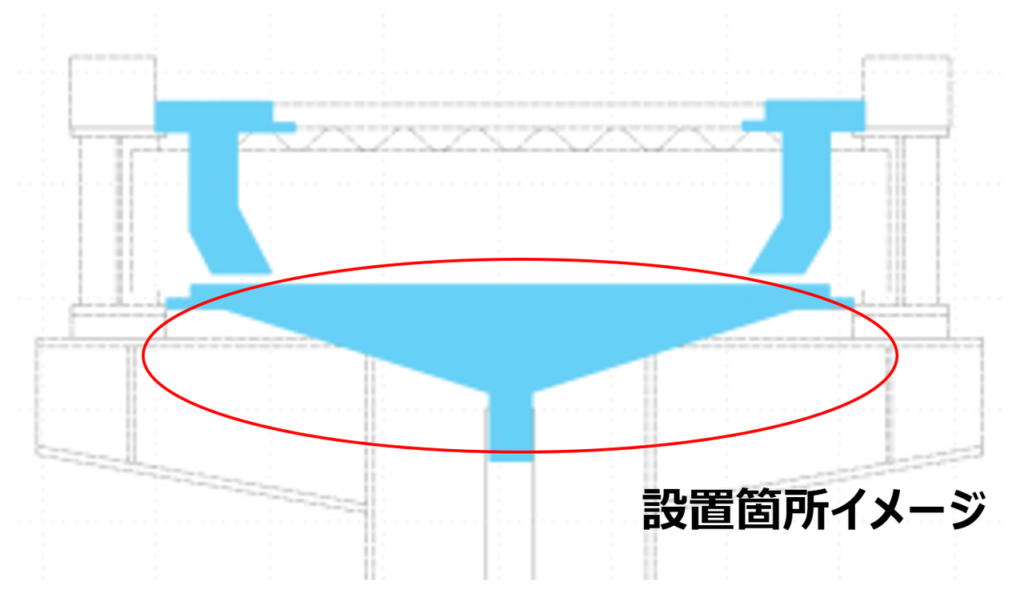

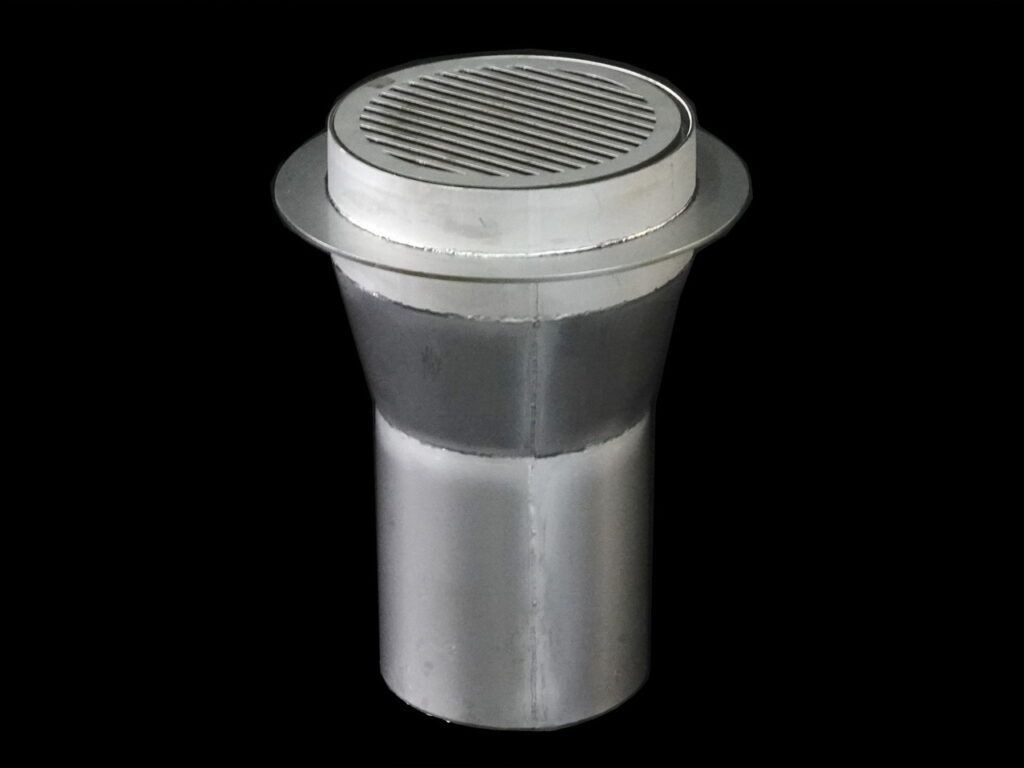

（補修）ロート有 全周支持プレート付き

上記例の現場写真 大阪府 大阪市
フリーキーワード：加島歩道橋

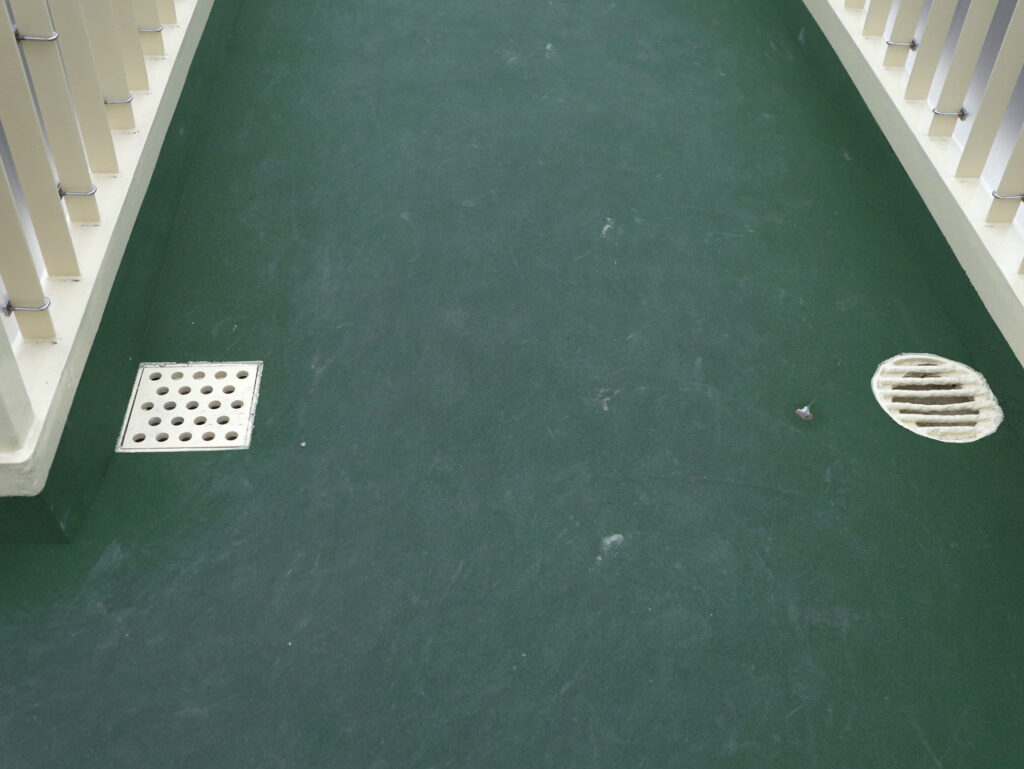

※右側の丸い桝は既設の製品になります

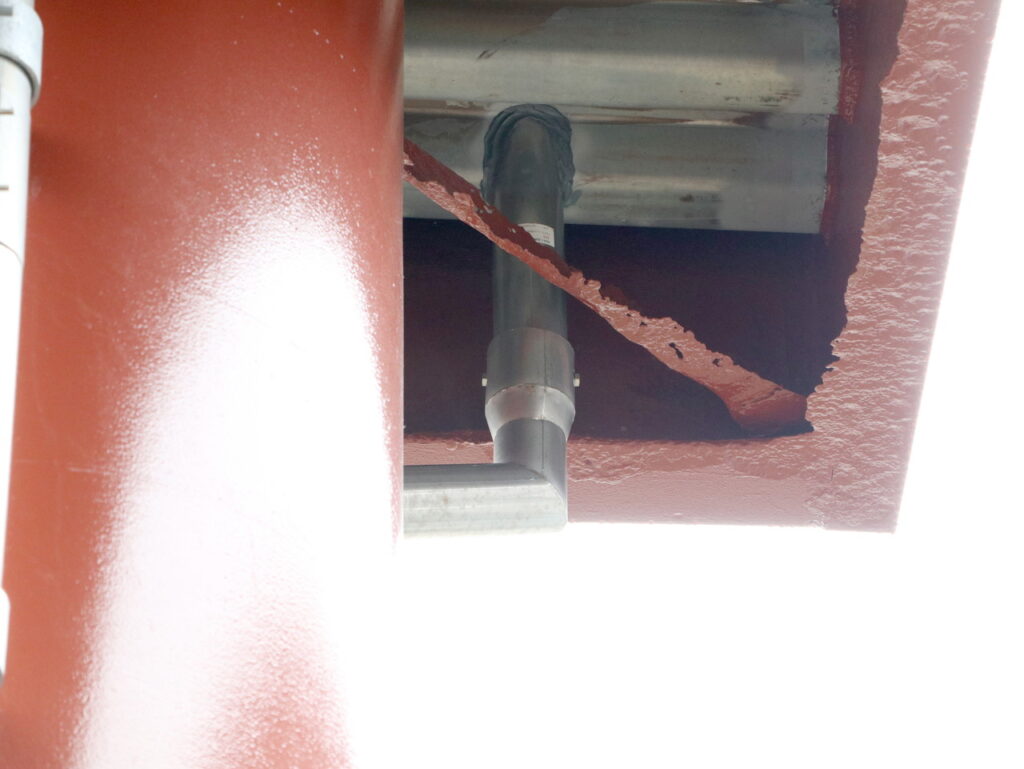

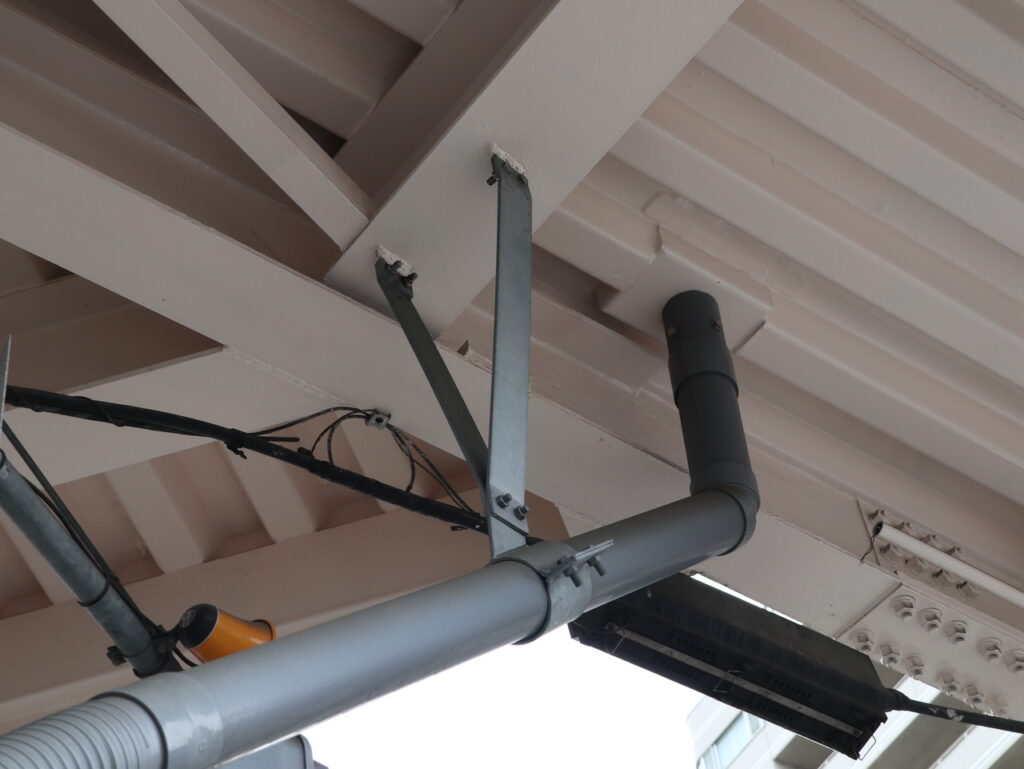

（補修）デッキプレートへ設置例　白系の塗装が施されています　※下面に絶縁用EPDM有り　（接続排水管は樹脂系）　　

上記例の現場写真 愛知県 知立建設事務所
フリーキーワード：南小横断歩道橋

桝枠箇所が小型の例

上記例の現場写真 東京都 府中市
フリーキーワード：府中スカイナード

施工時（舗装前）

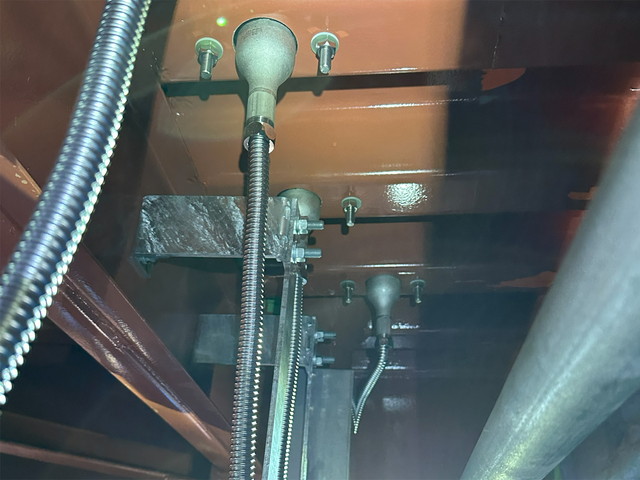

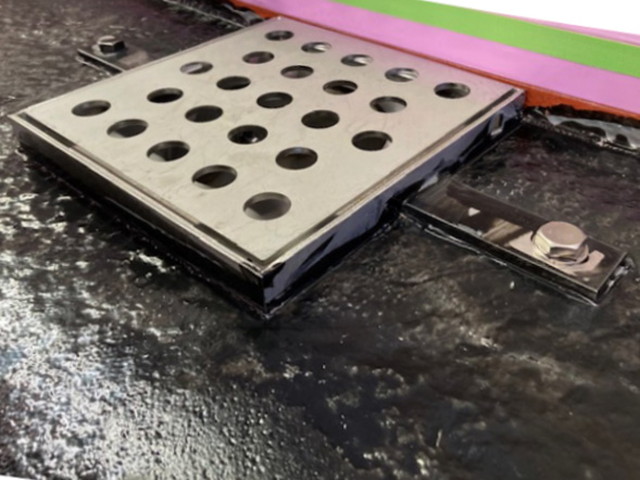

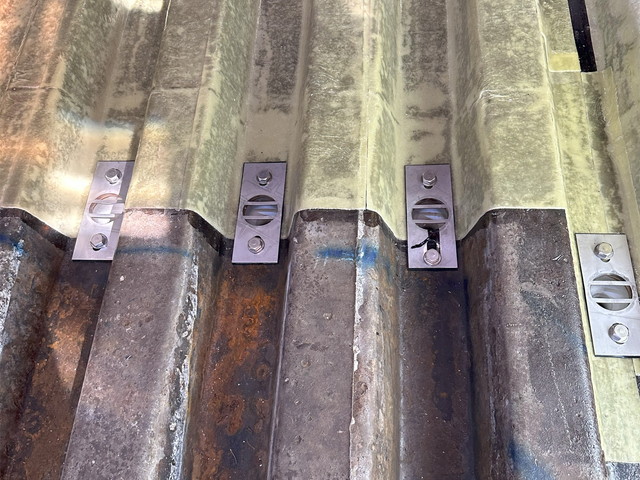

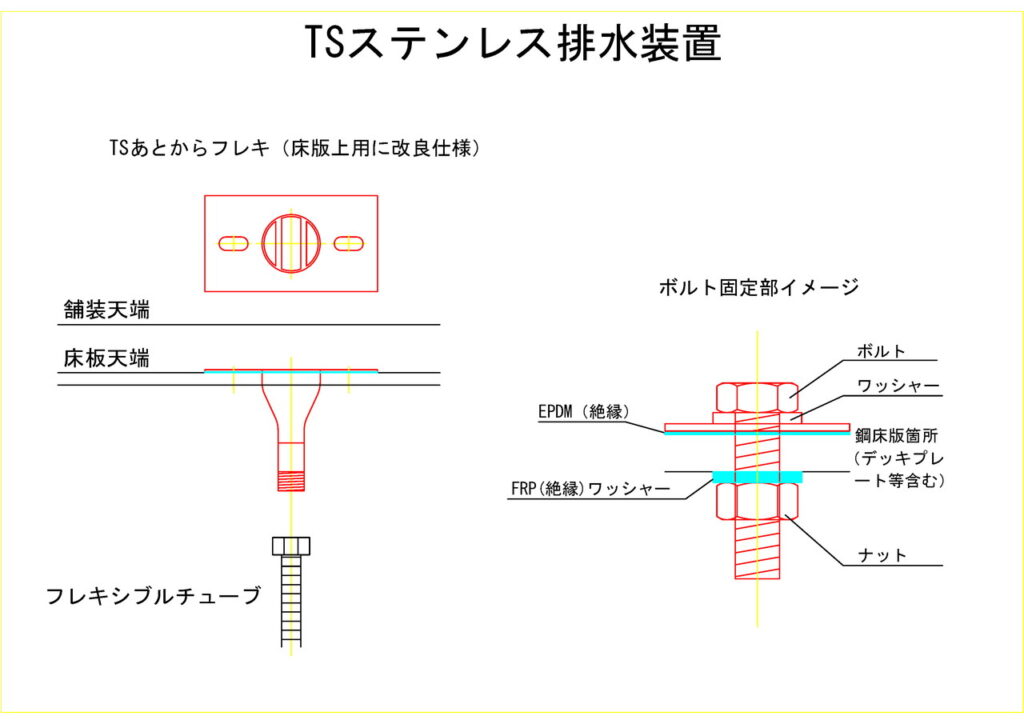

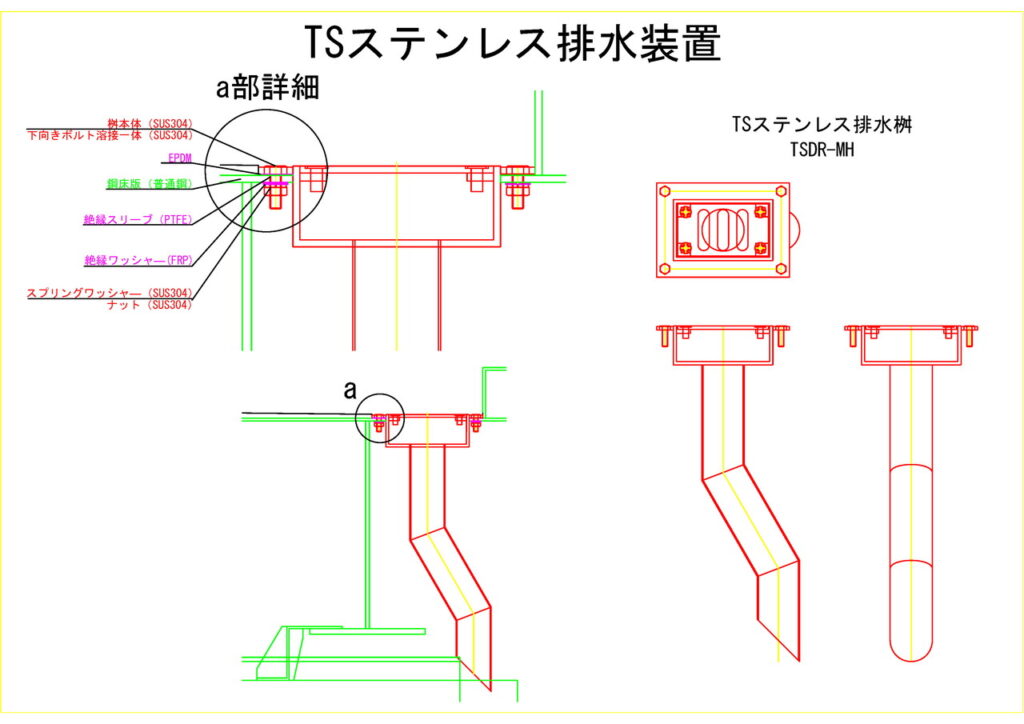

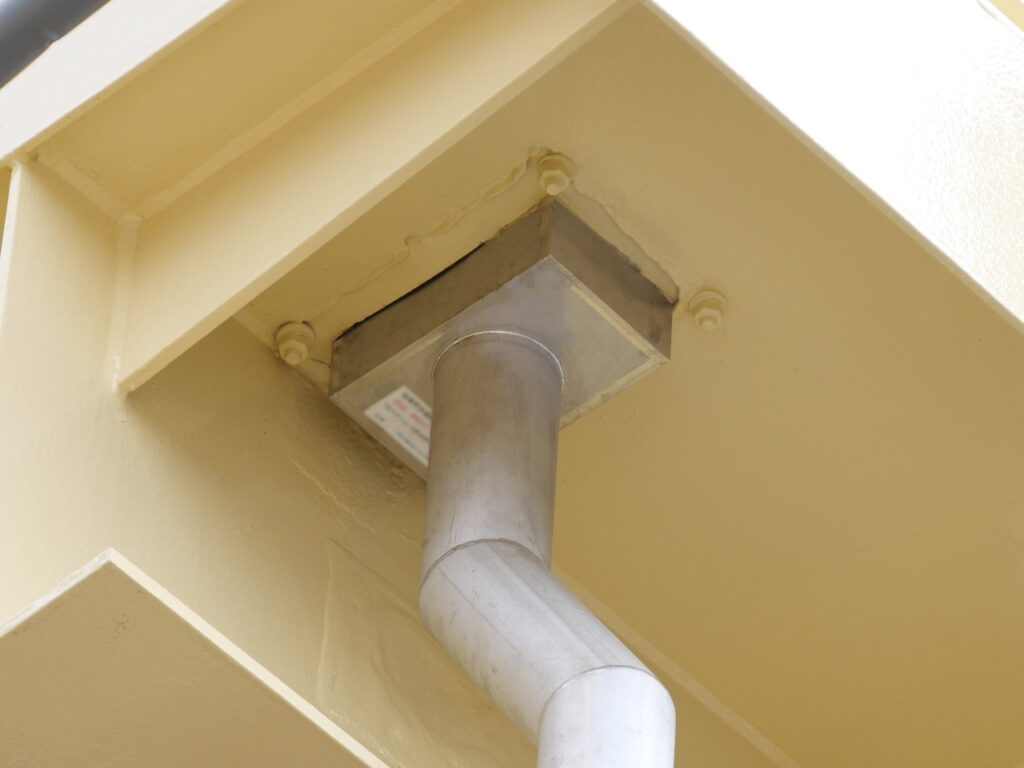

（補修）鋼床版へボルト接続にて設置例　※下面に絶縁用EPDM、絶縁（FRP）ワッシャ有り　　　

上記例の現場写真 長野県 中部地方整備局 飯田国道事務所
フリーキーワード：薮原横断歩道橋

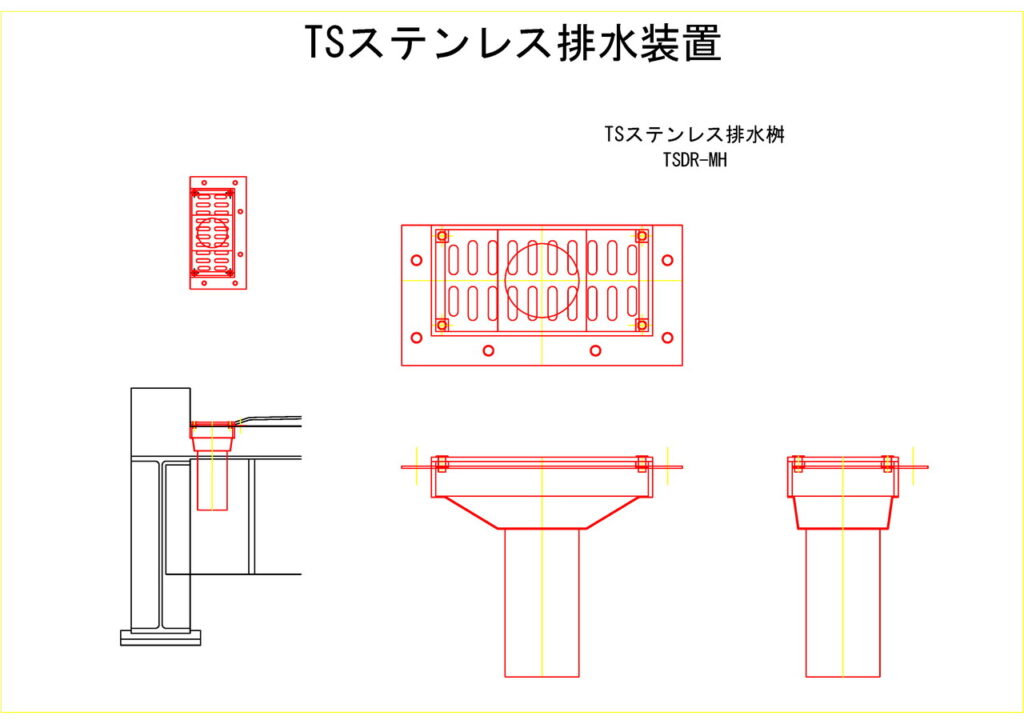

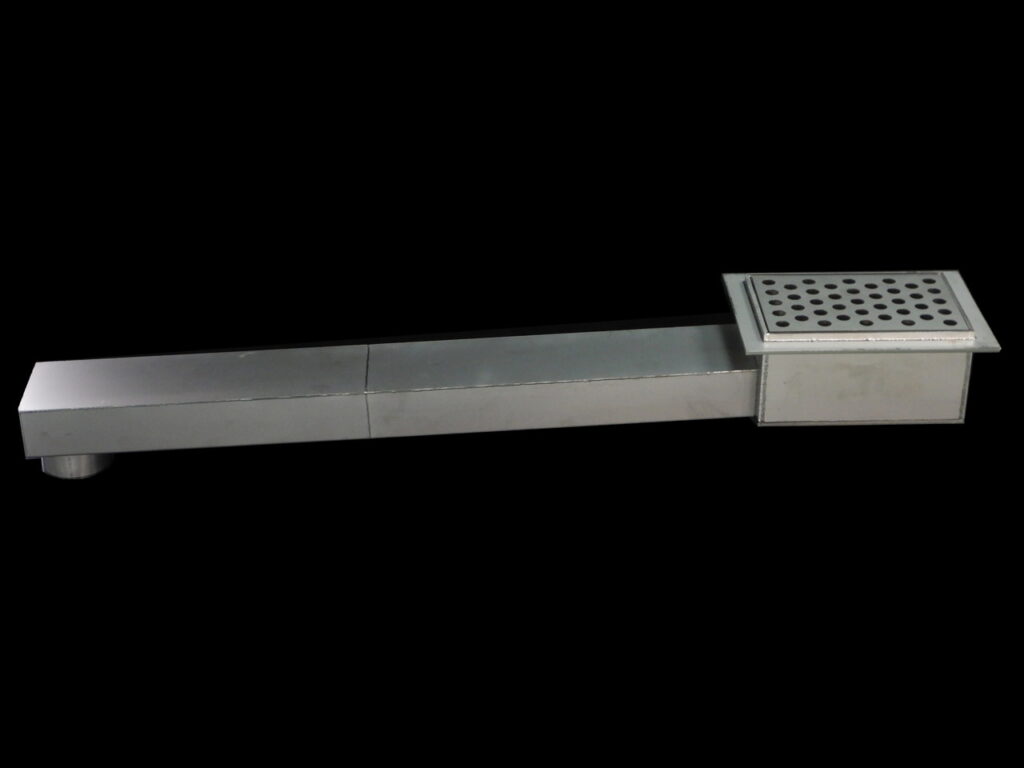

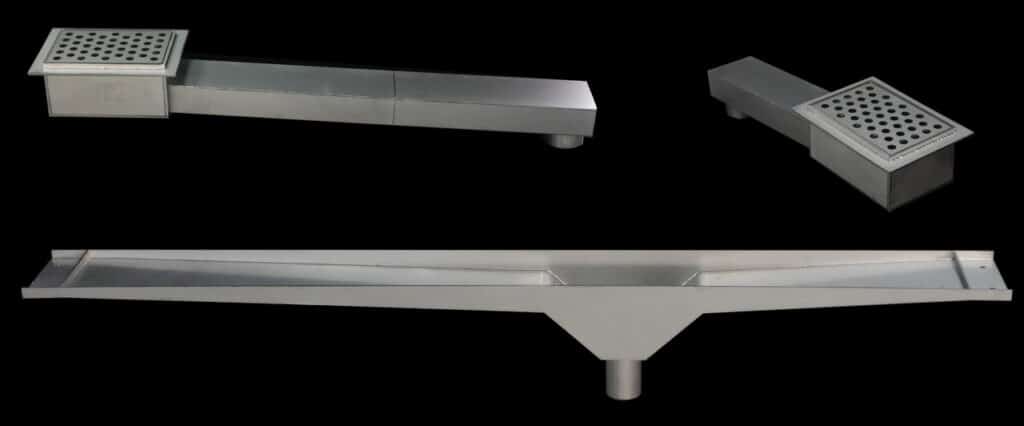

幅員方向に長い仕様です。勾配を付けるため桝枠内にプレートを取付けています。デッキプレートでキャップ仕様の桝になります。　　　

上記例の現場写真 奈良県 郡山土木事務所
フリーキーワード：壱分歩道橋

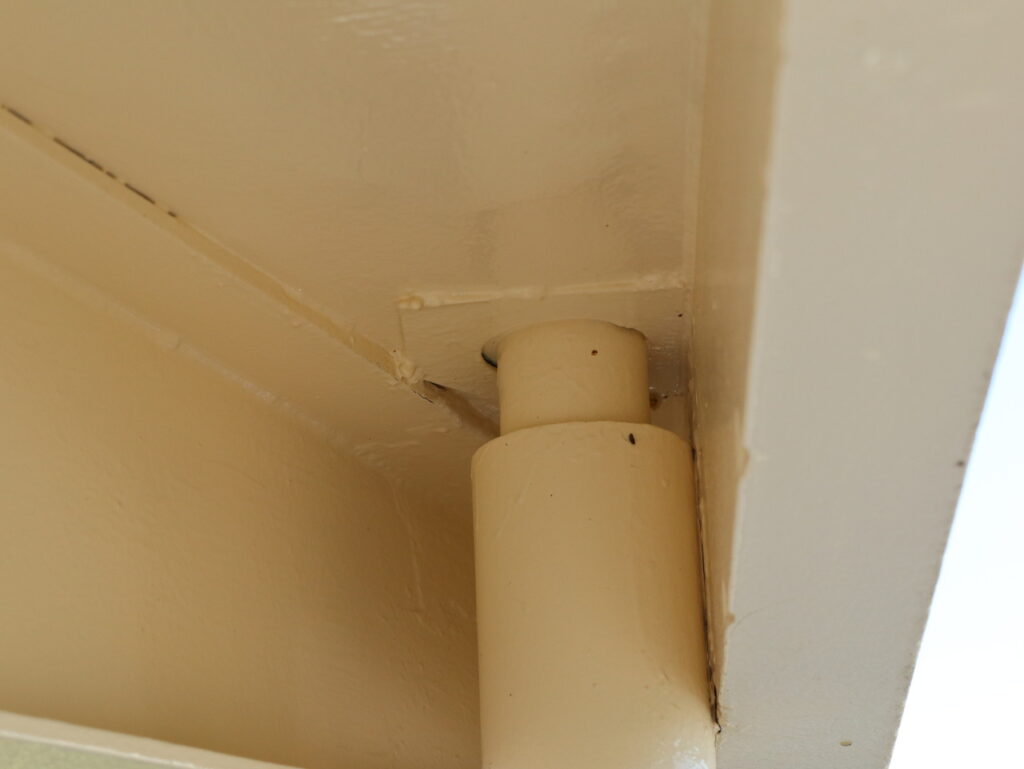

（補修）デッキプレートへ設置例　（下面はデッキプレートに合わせ塗装あり）　　　

上記例の現場写真 宮城県 仙台市
フリーキーワード：昭和町歩道橋

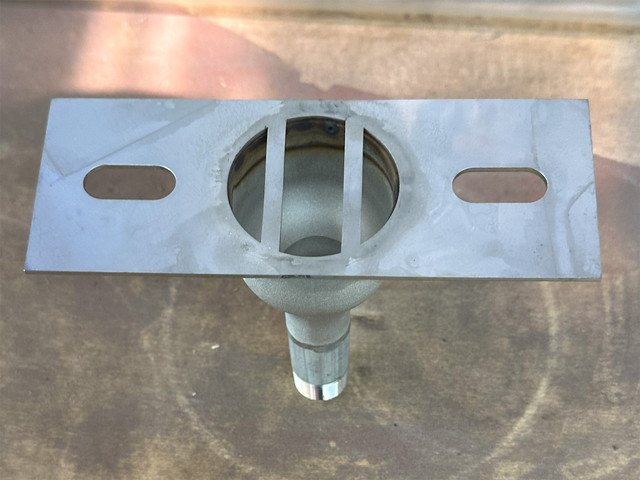

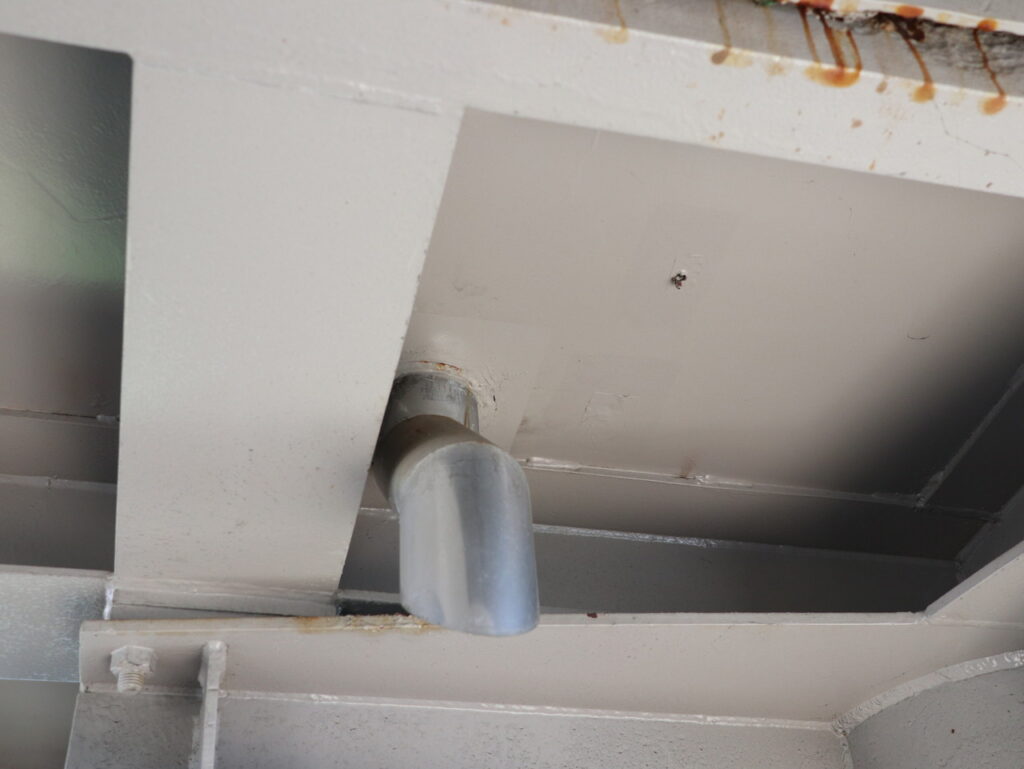

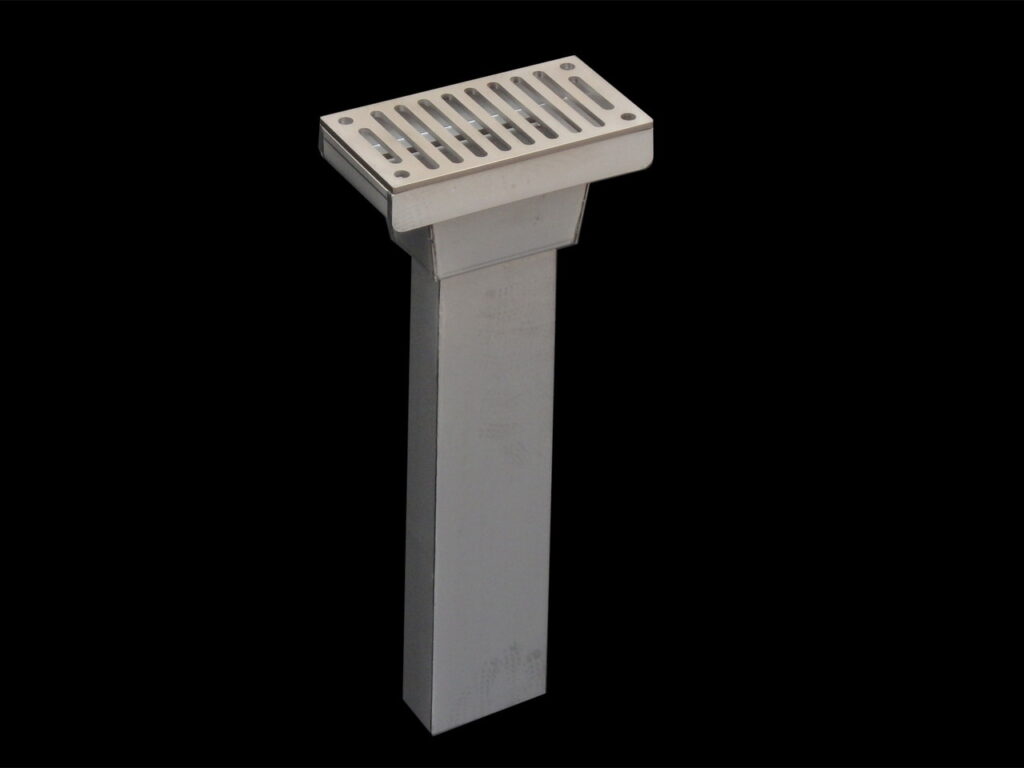

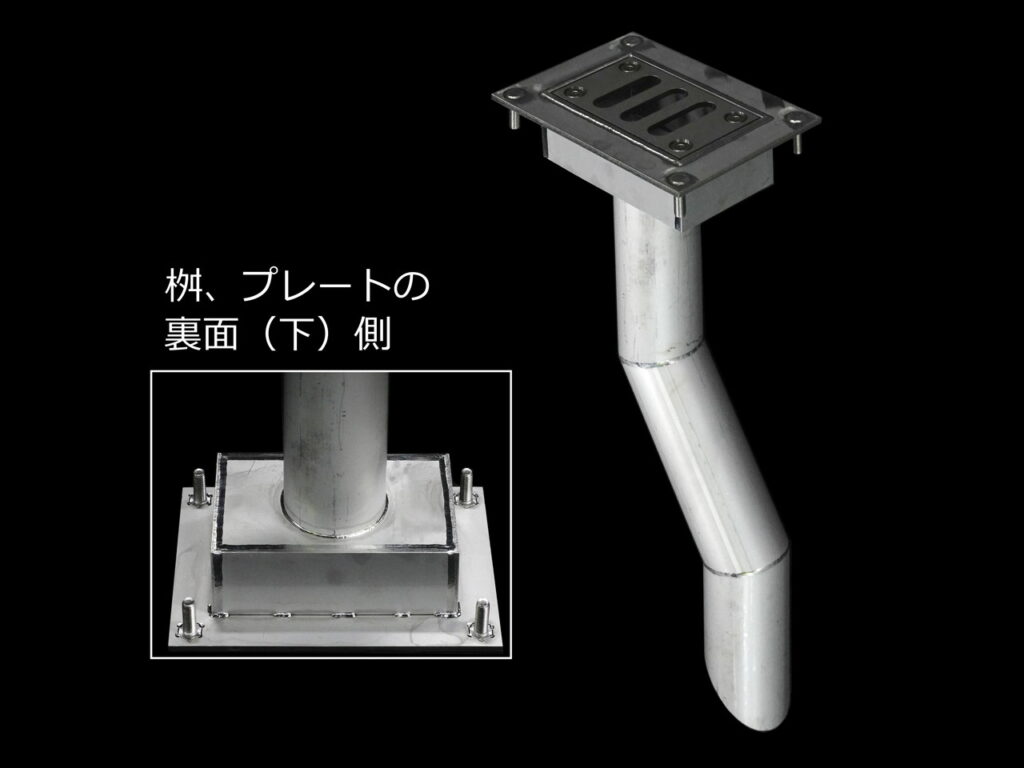

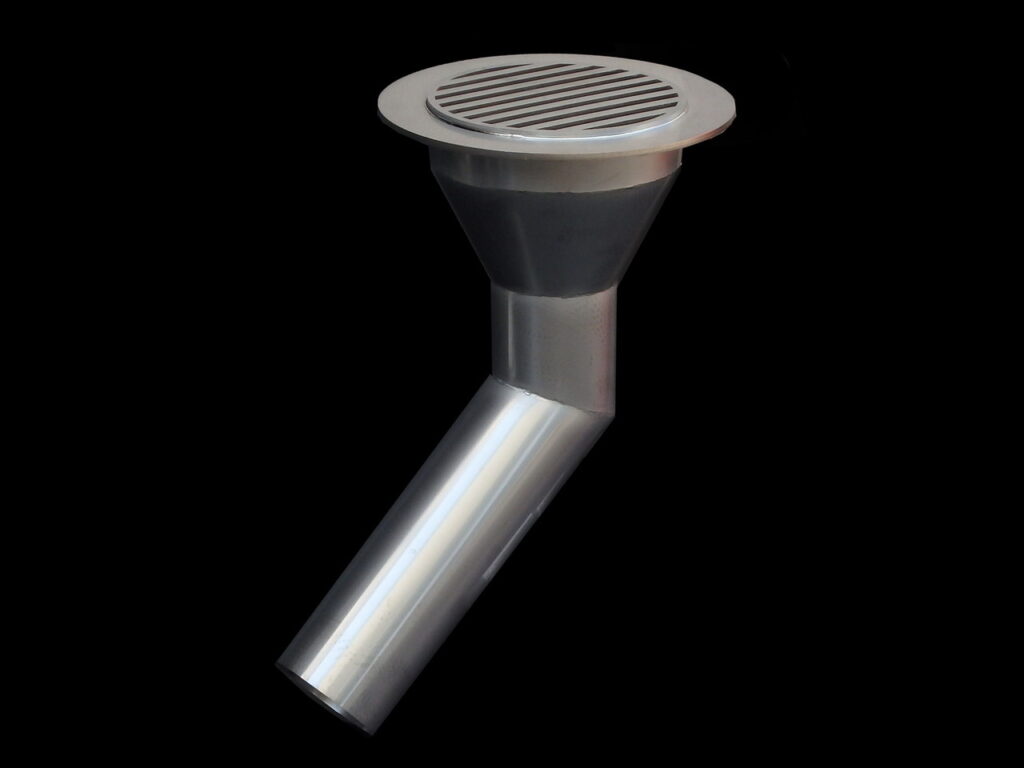

曲管に目皿、全周支持プレートを溶接一体とした例　

上記例の現場写真 静岡県 袋井土木事務所
フリーキーワード：横小橋歩道橋

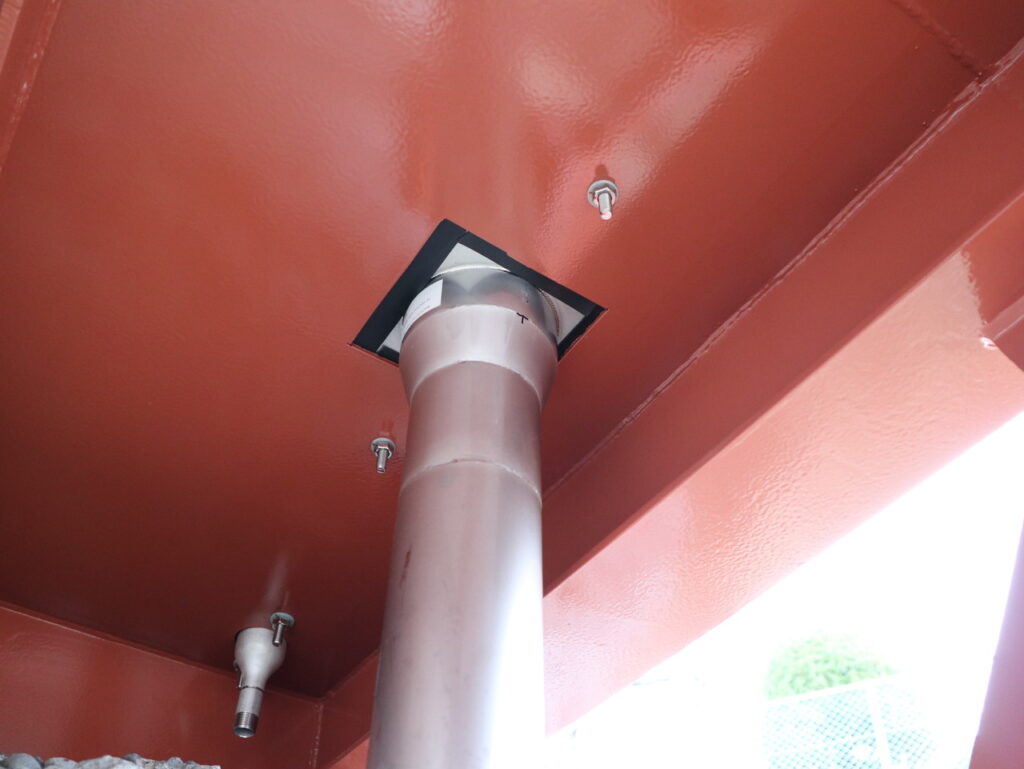

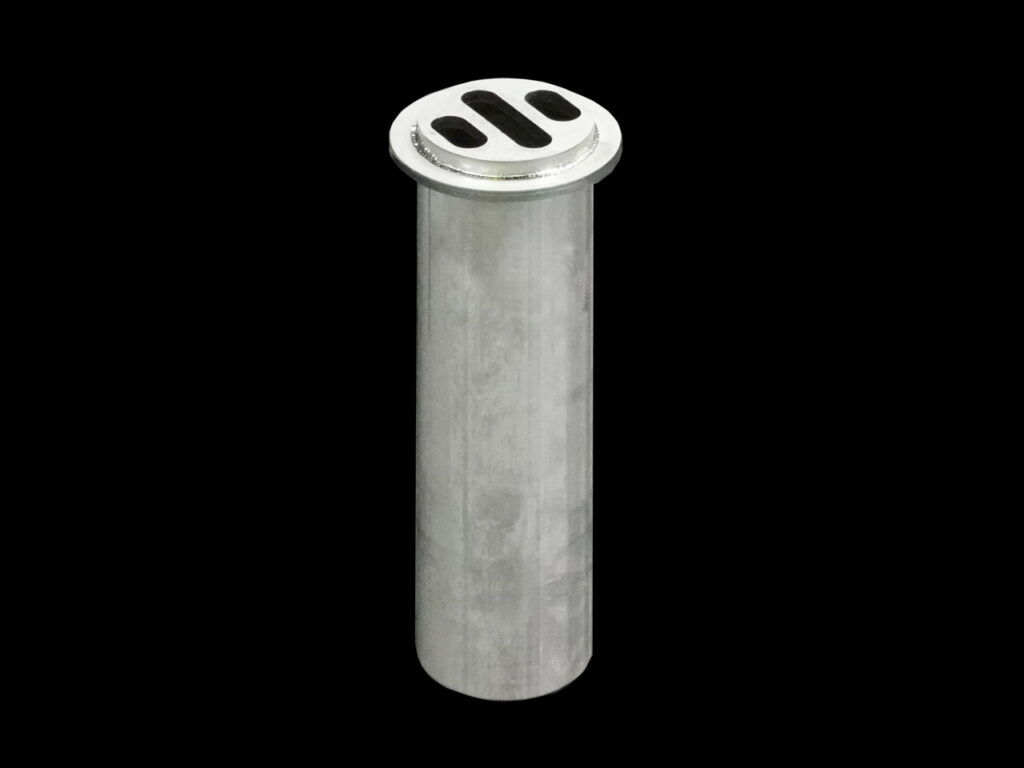

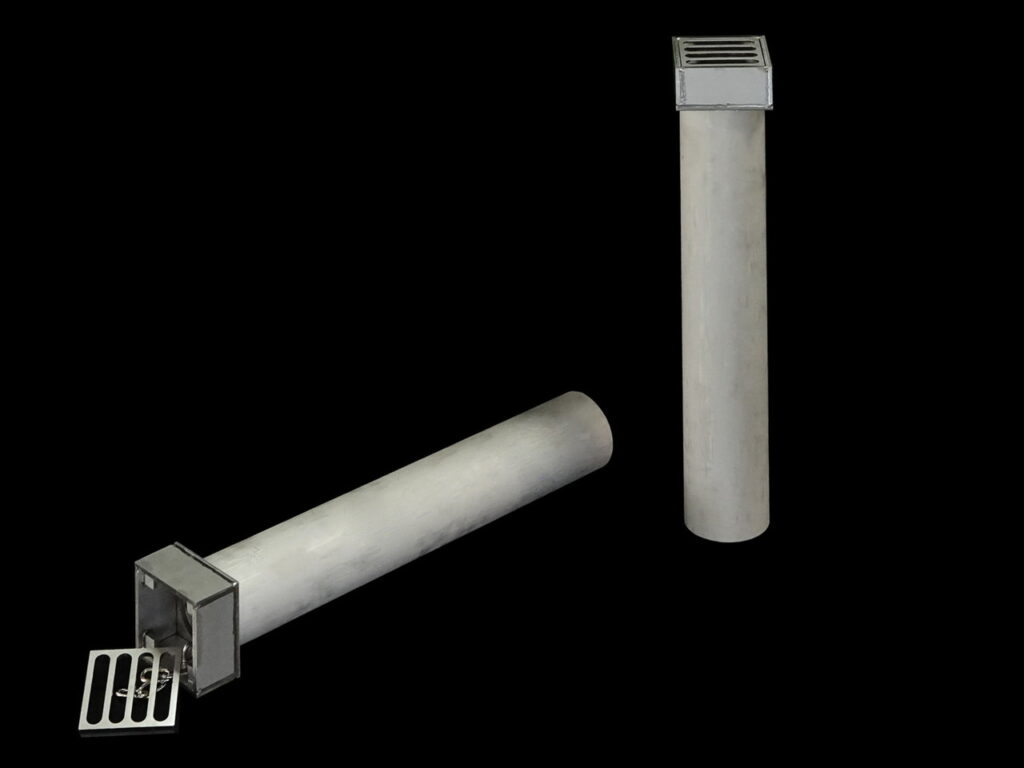

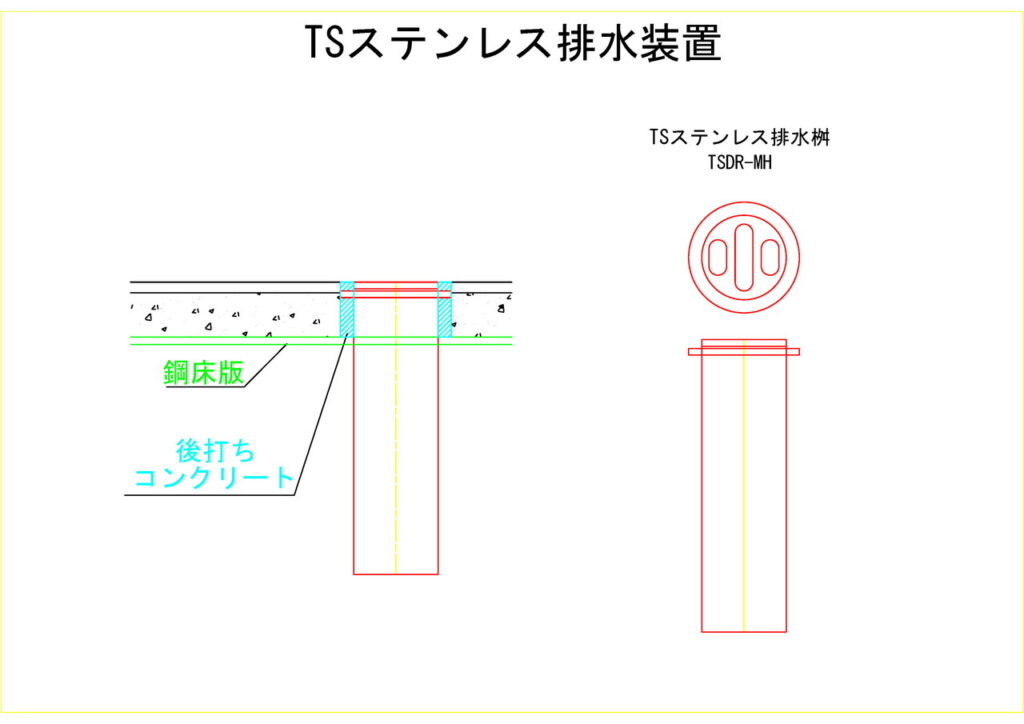

小径の製作、設置例。全周支持プレートはコンクリート内設置のため絶縁は不要です（鋼床版とパイプは接触しないよう設置）　

上記例の現場写真 千葉県 夷隅土木事務所
フリーキーワード：小沢横断歩道橋

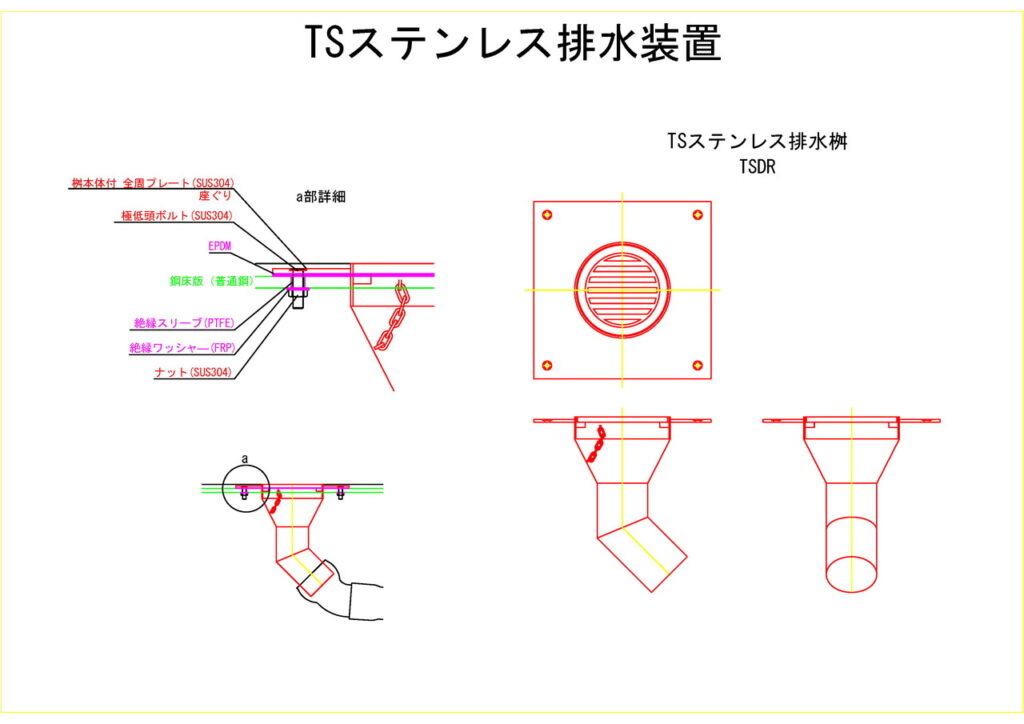

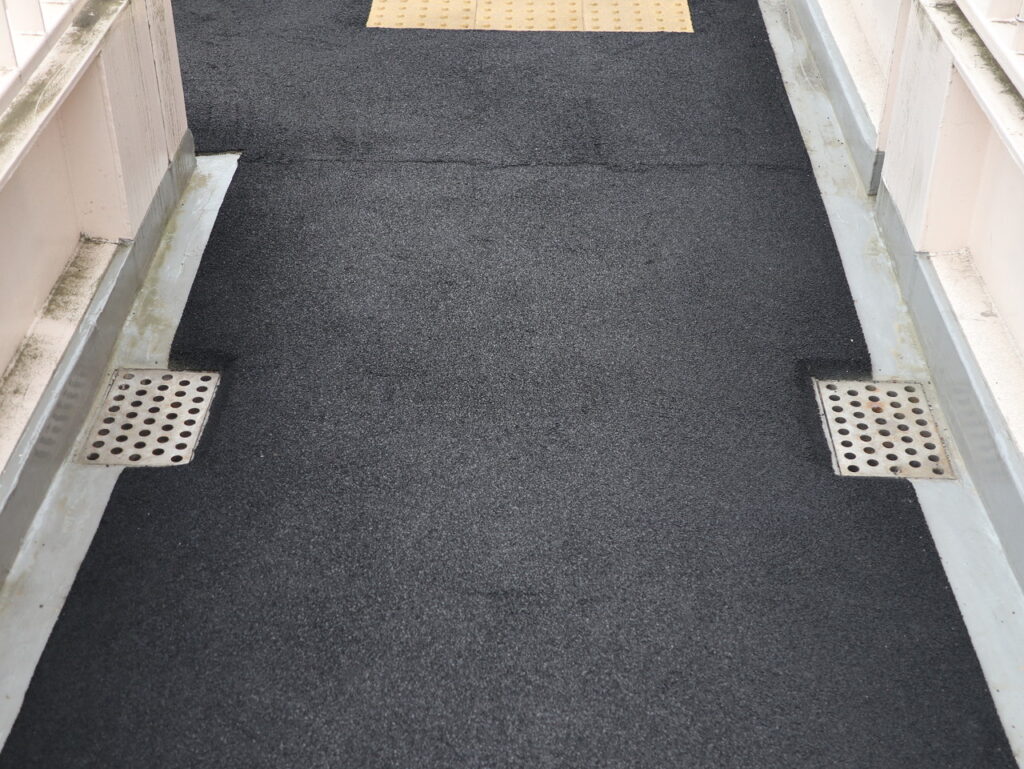

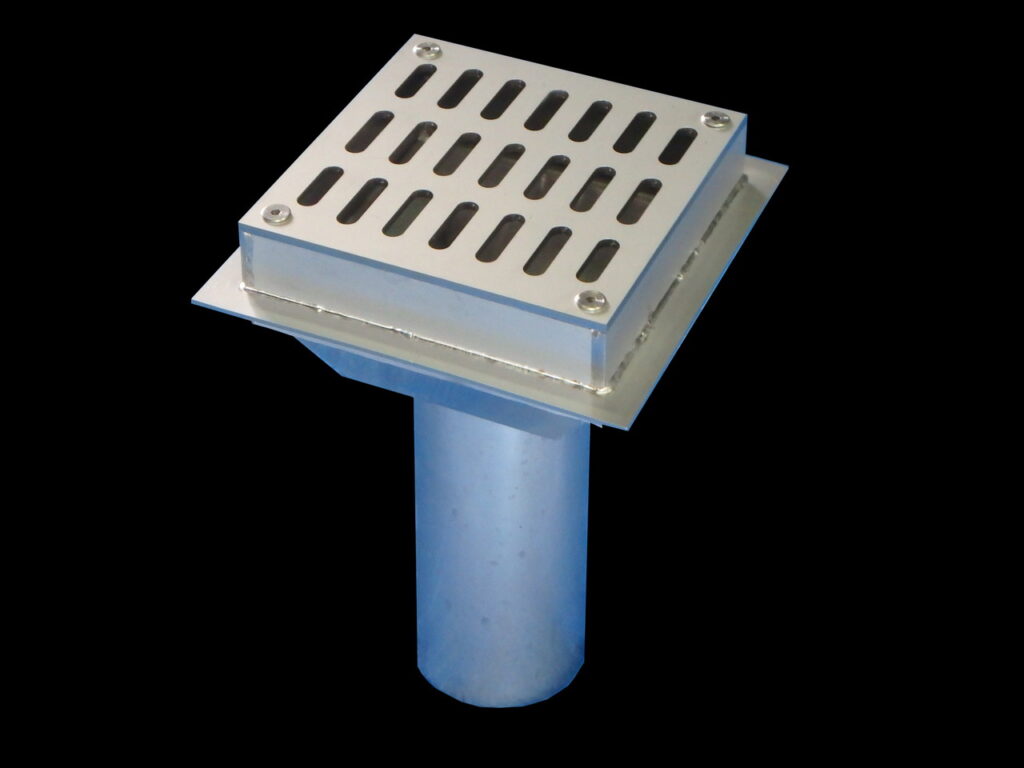

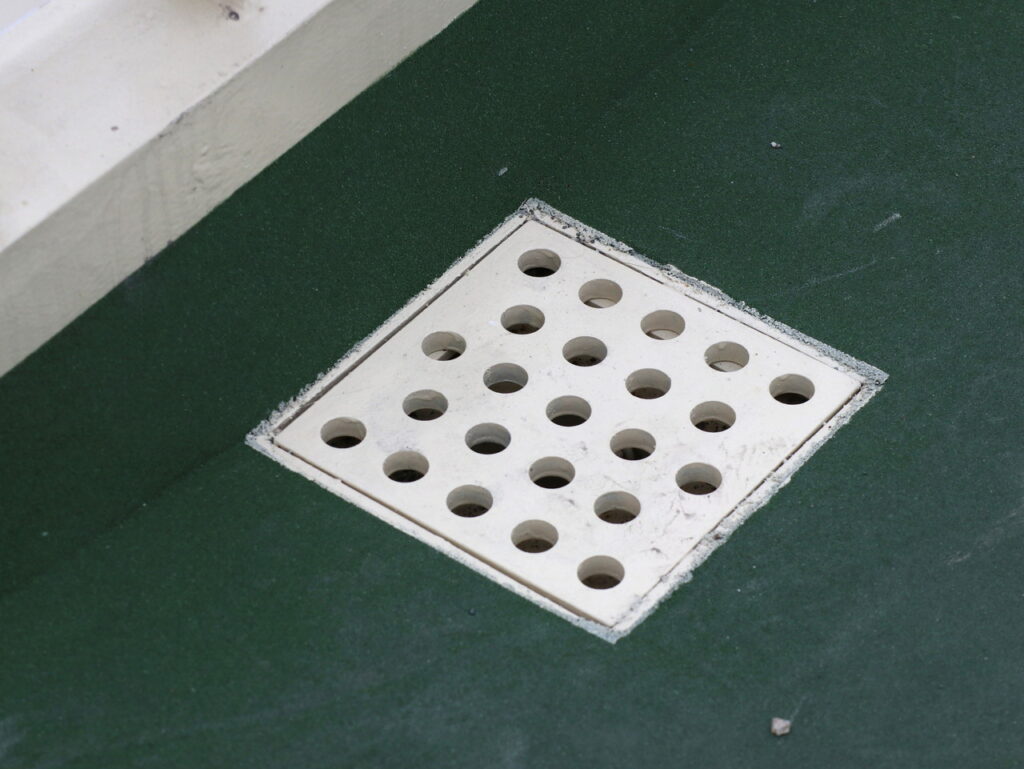

四角の全周支持プレートの上に薄層舗装としています。ボルト頭が出ないように「座ぐり＋極低頭ボルト」とした例　

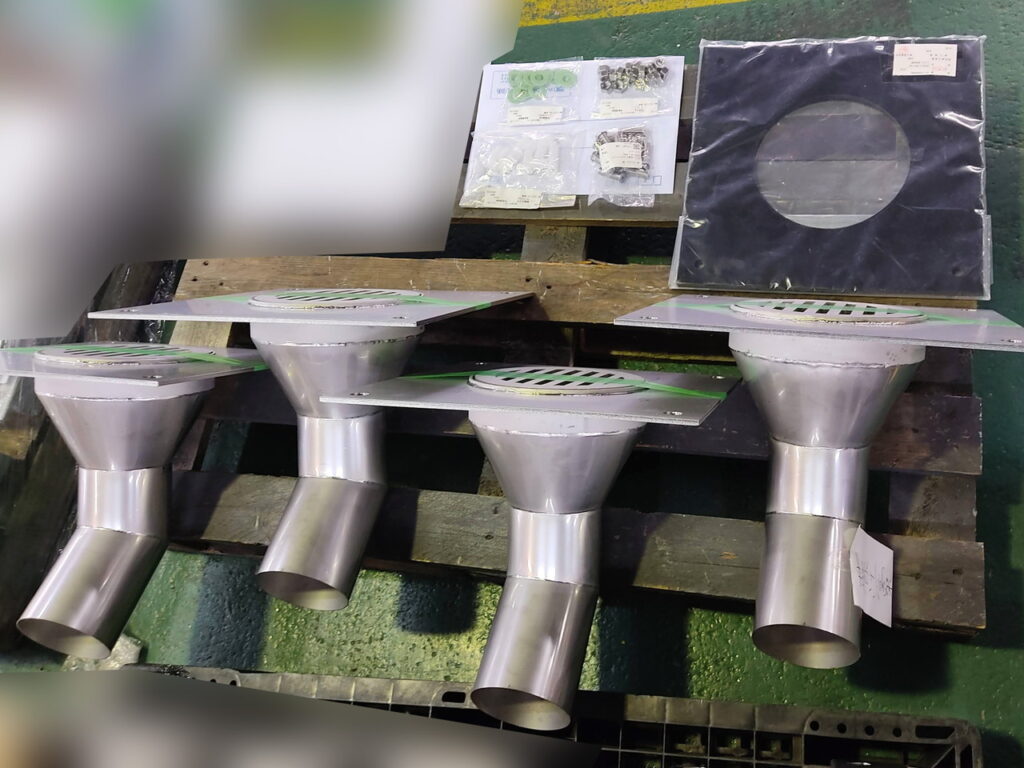

納入時(右上の黒いものがEPDM）

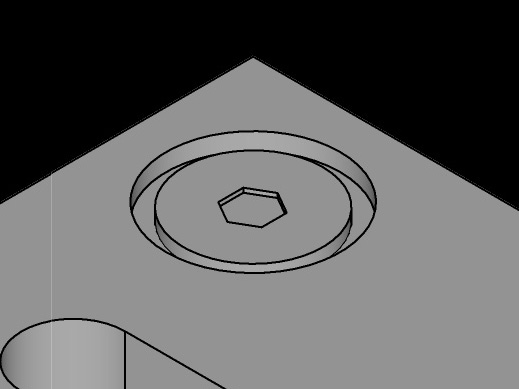

座ぐり＋極低頭ボルトイメージ ※写真では舗装に覆われ見えておりません

上記例の現場写真 岐阜県 中部地方整備局 岐阜国道事務所
フリーキーワード：藤江高架橋の内、歩道部

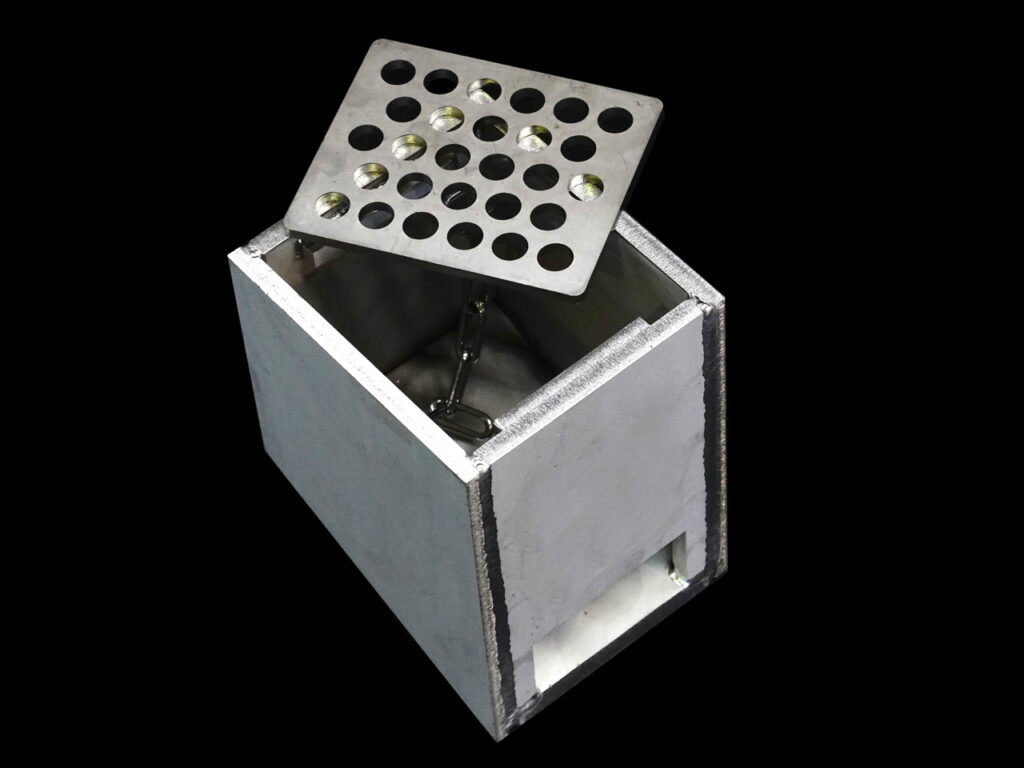

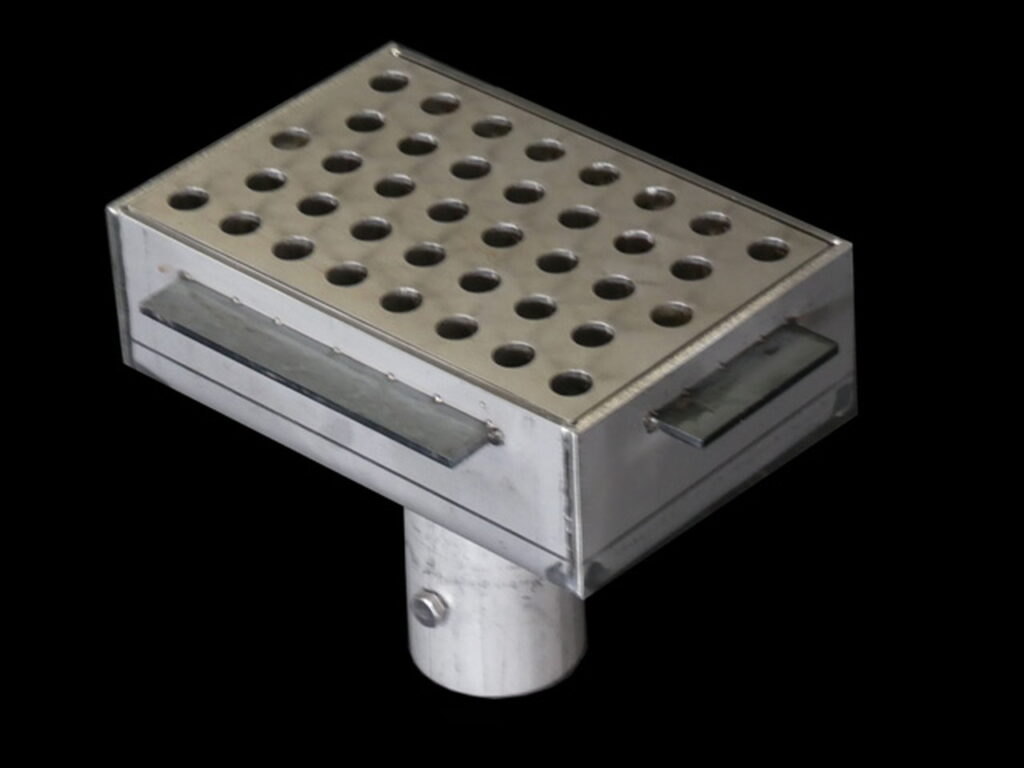

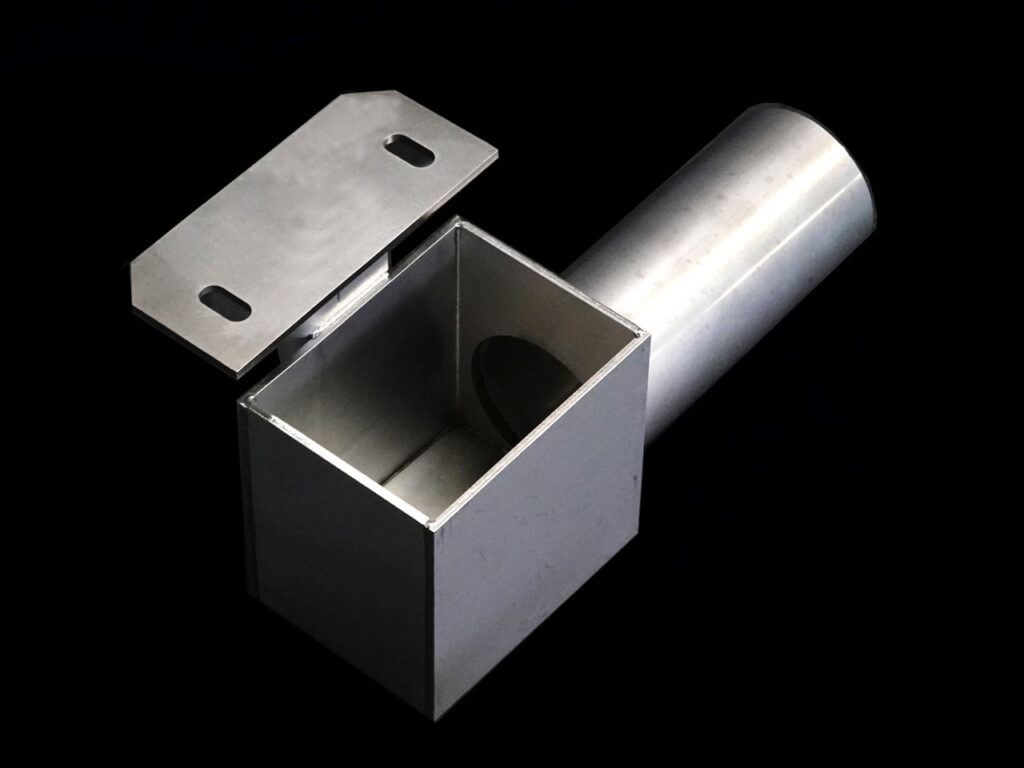

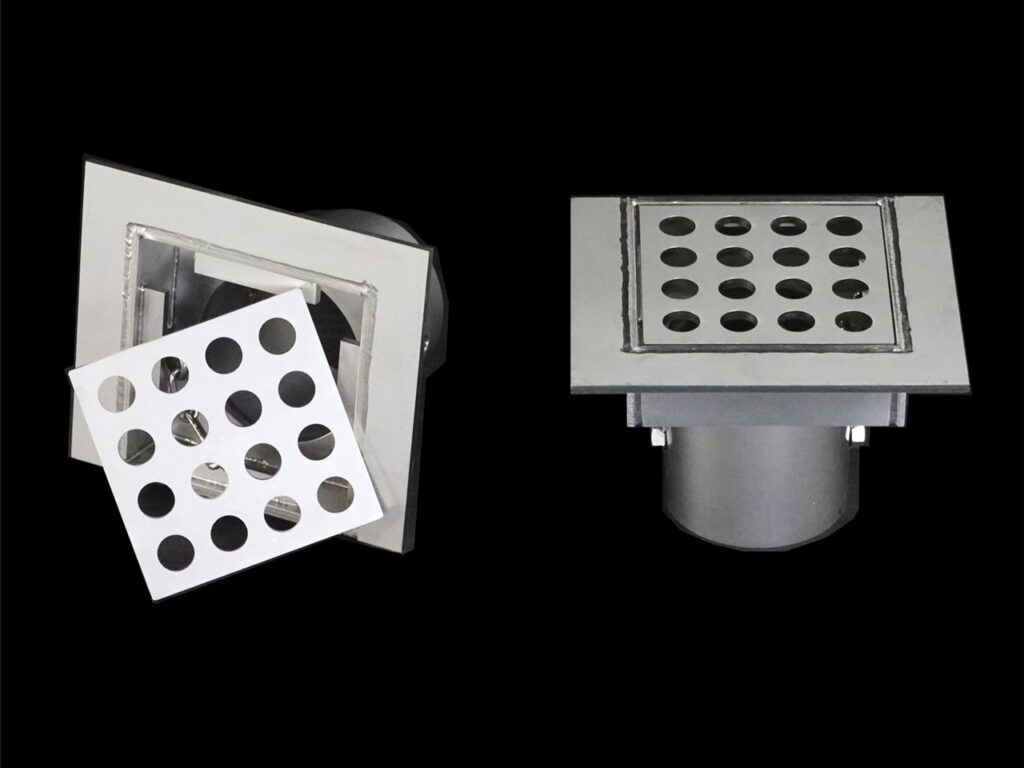

底面有り、横に孔有りの例

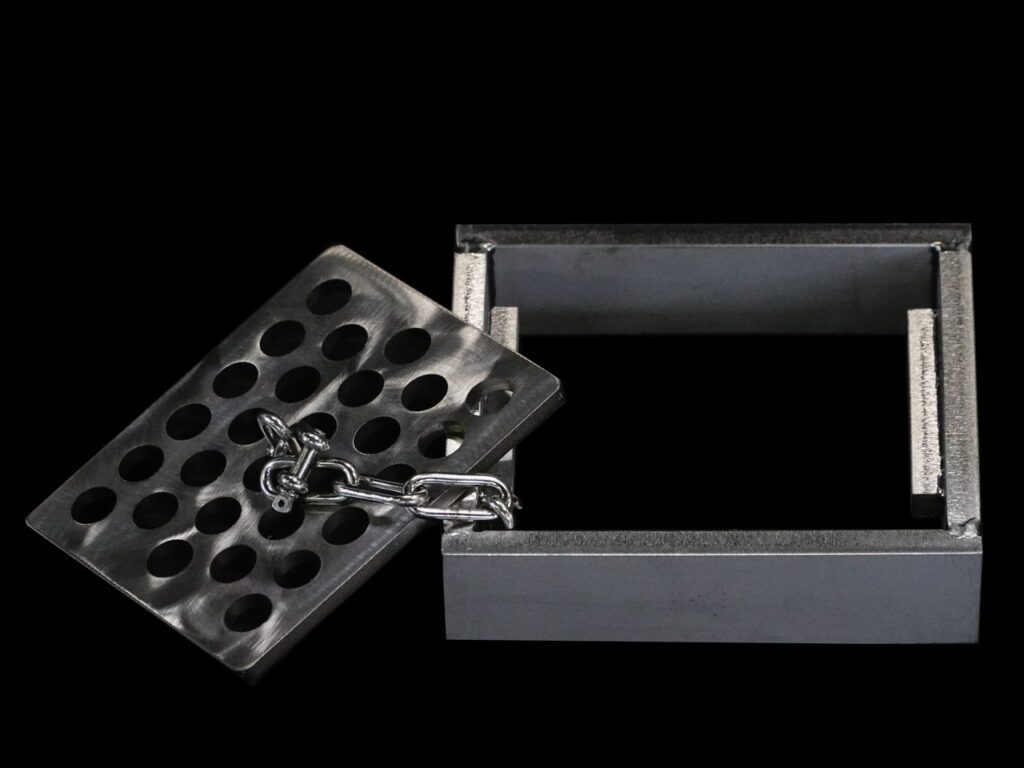

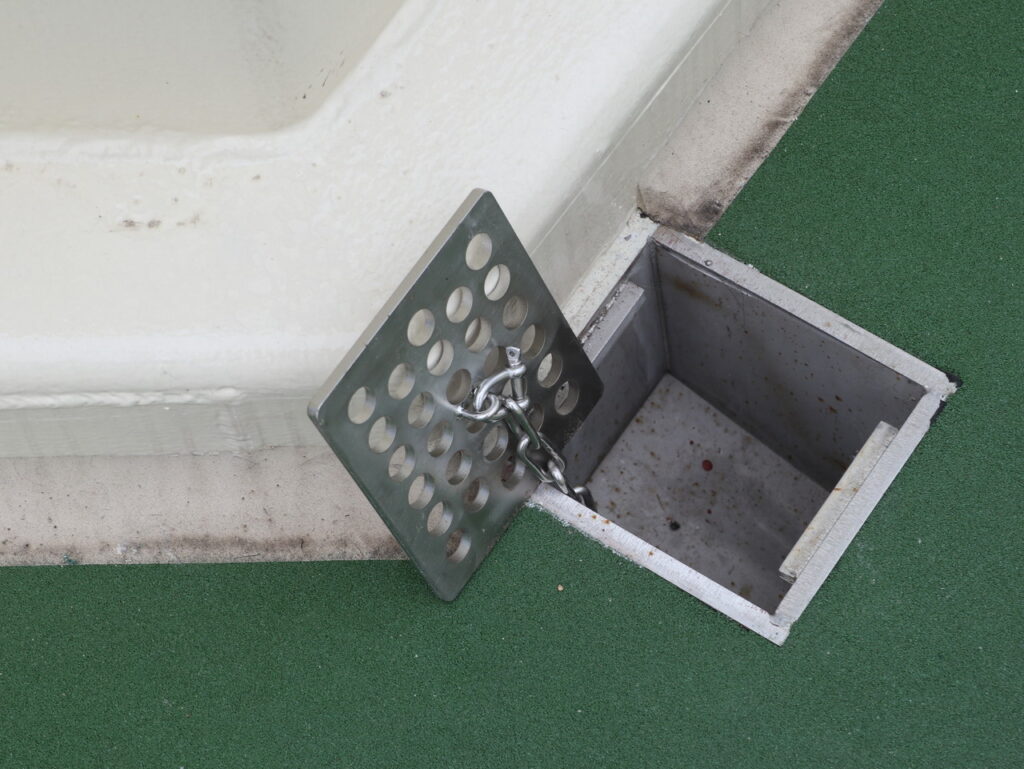

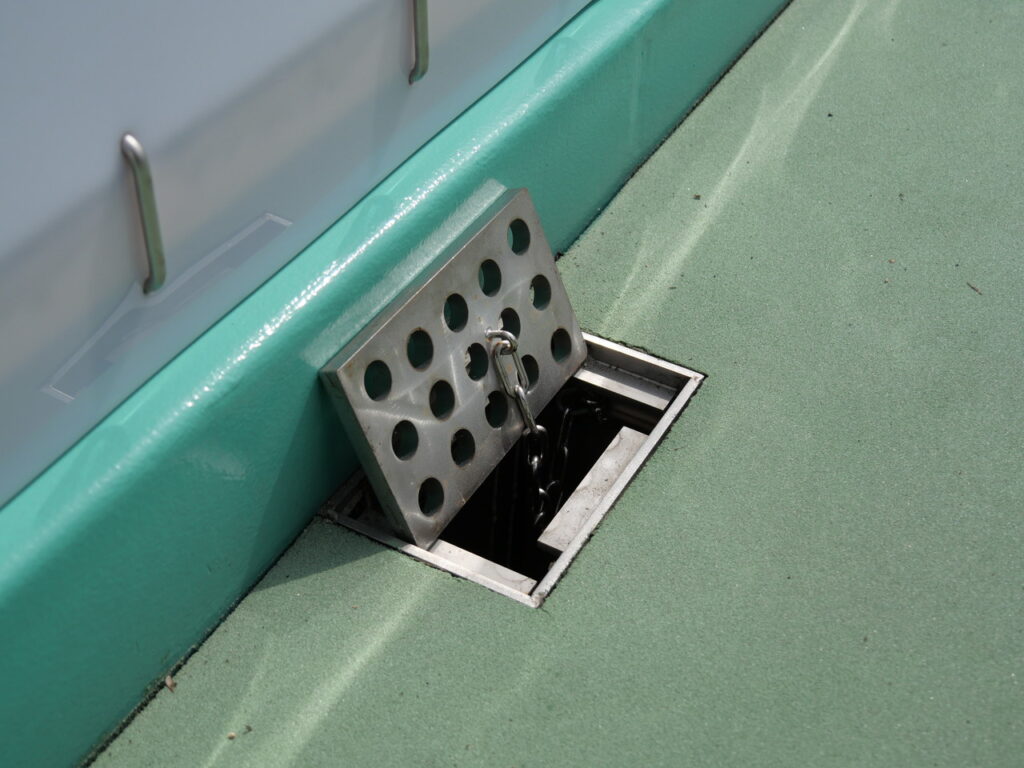

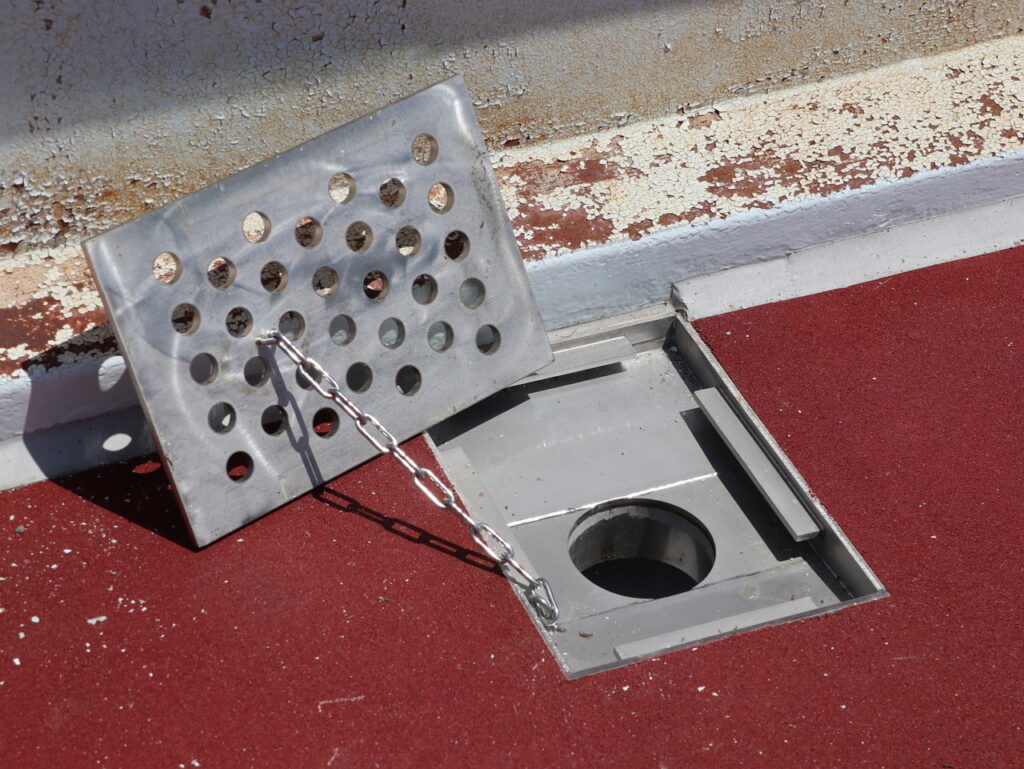

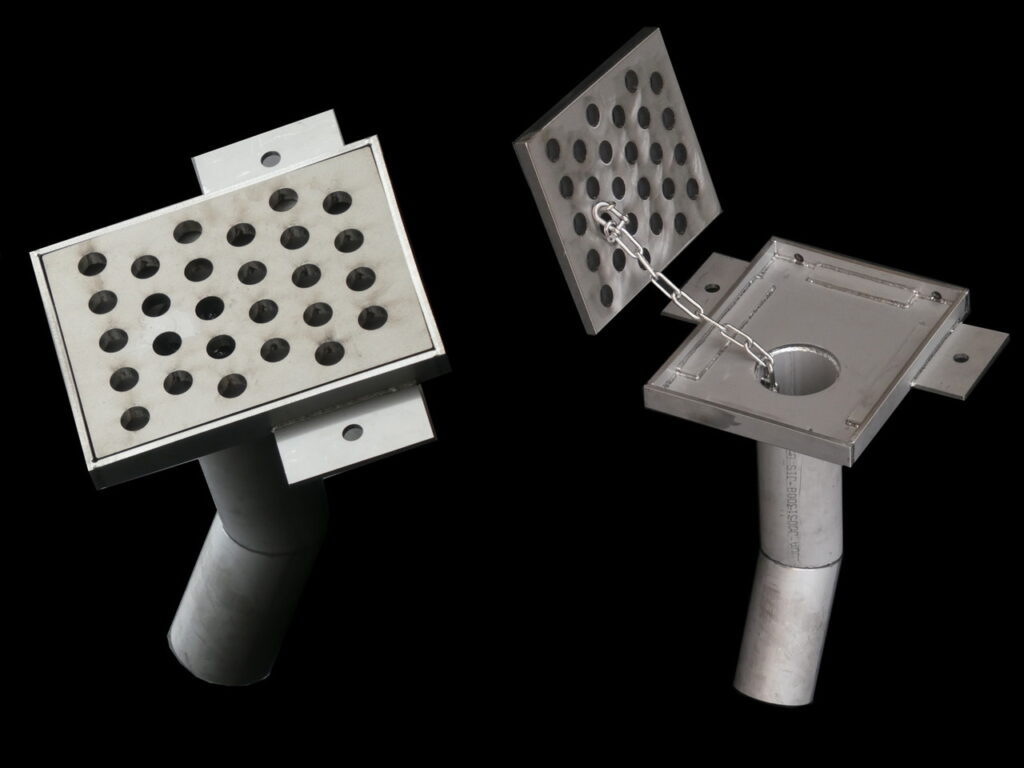

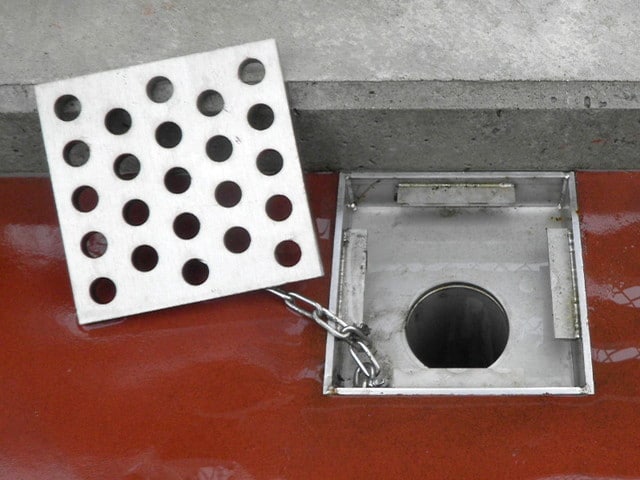

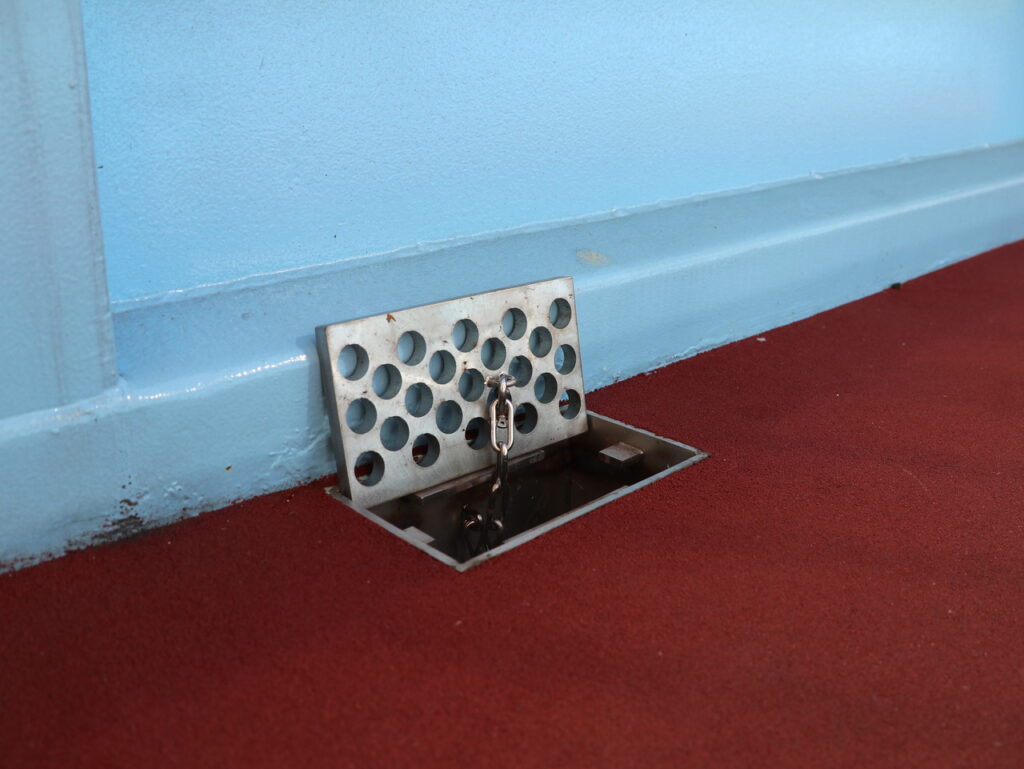

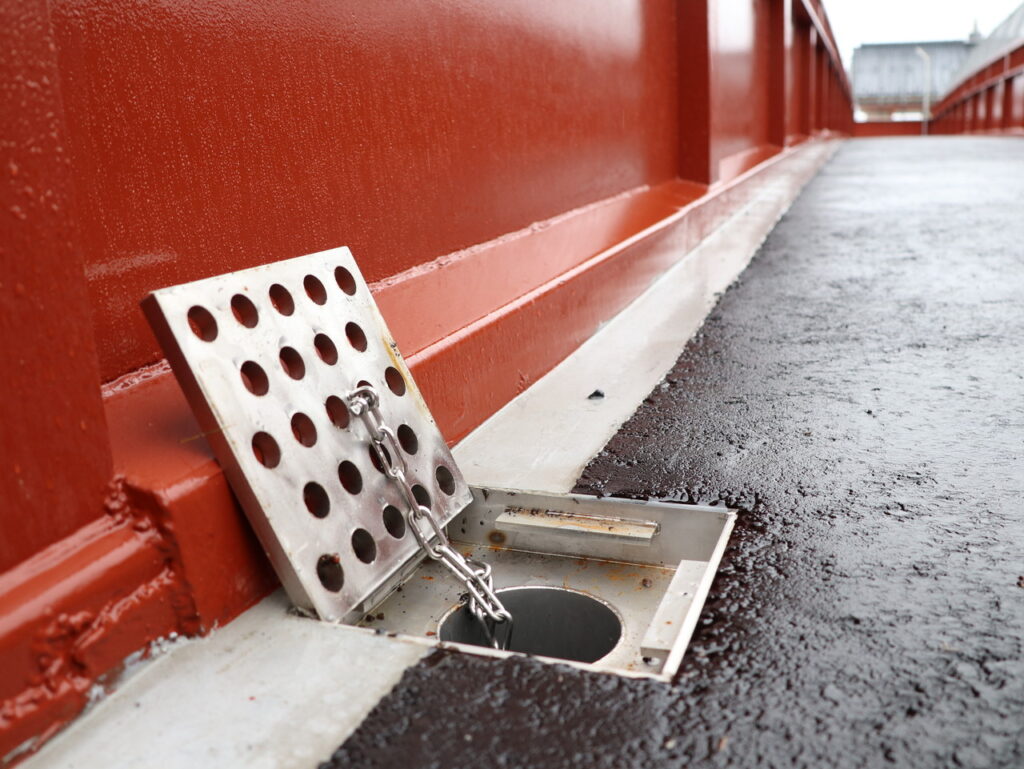

底面無し、枠＋目皿例（チェーン付き）

上記例の現場写真 福岡県 九州地方整備局 北九州国道事務所
フリーキーワード：則松歩道橋

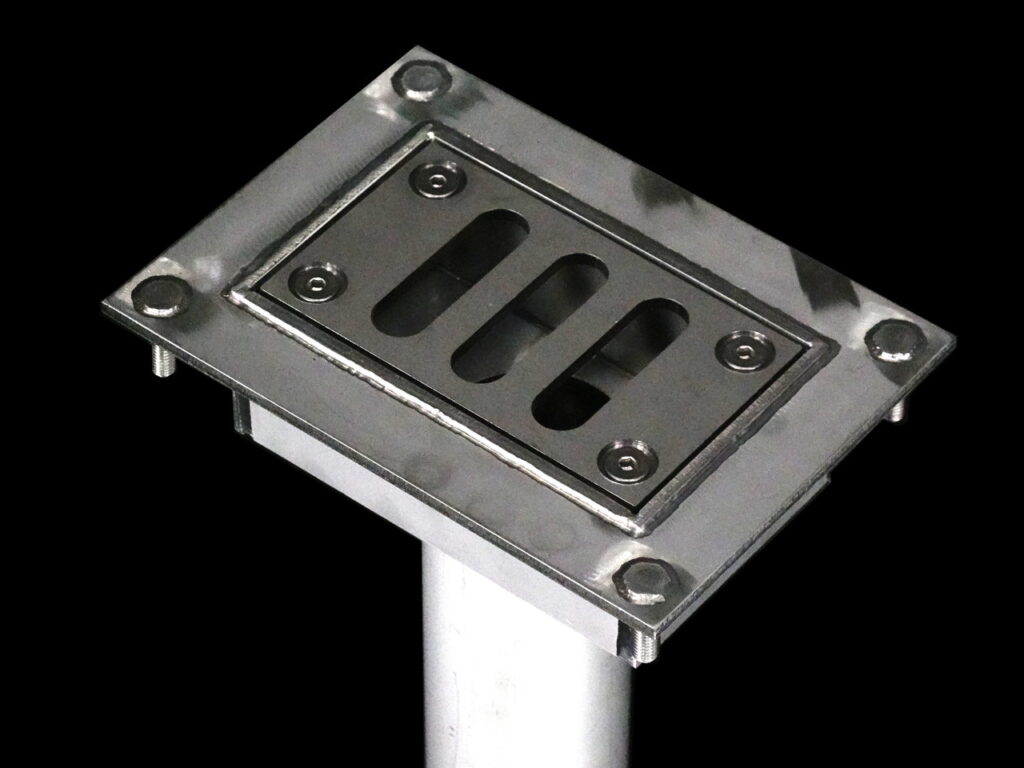

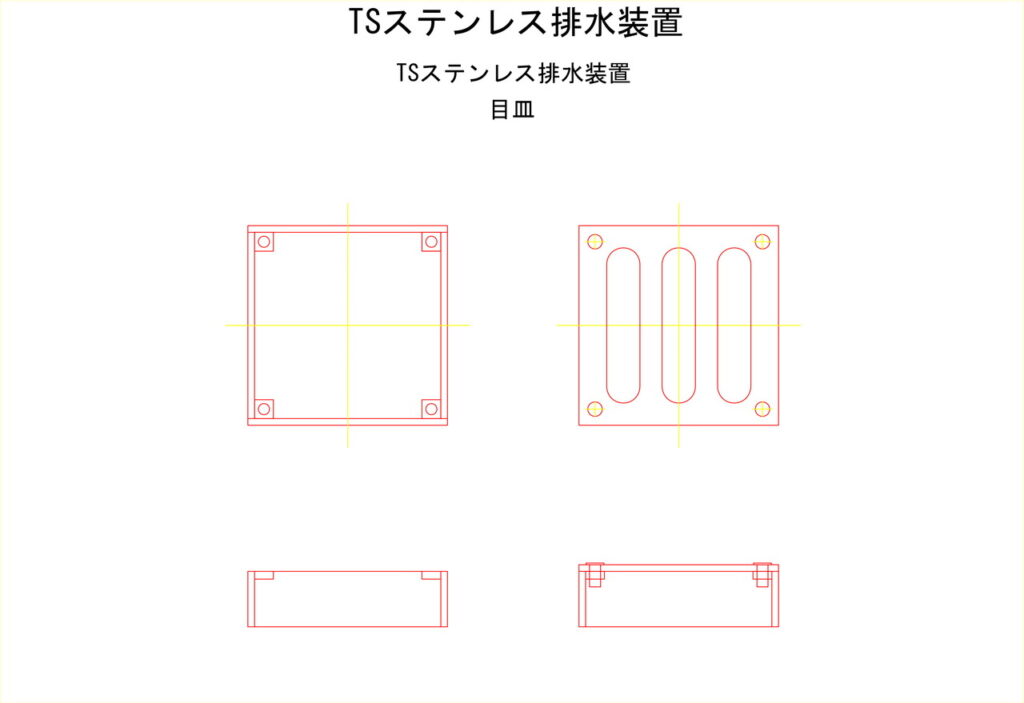

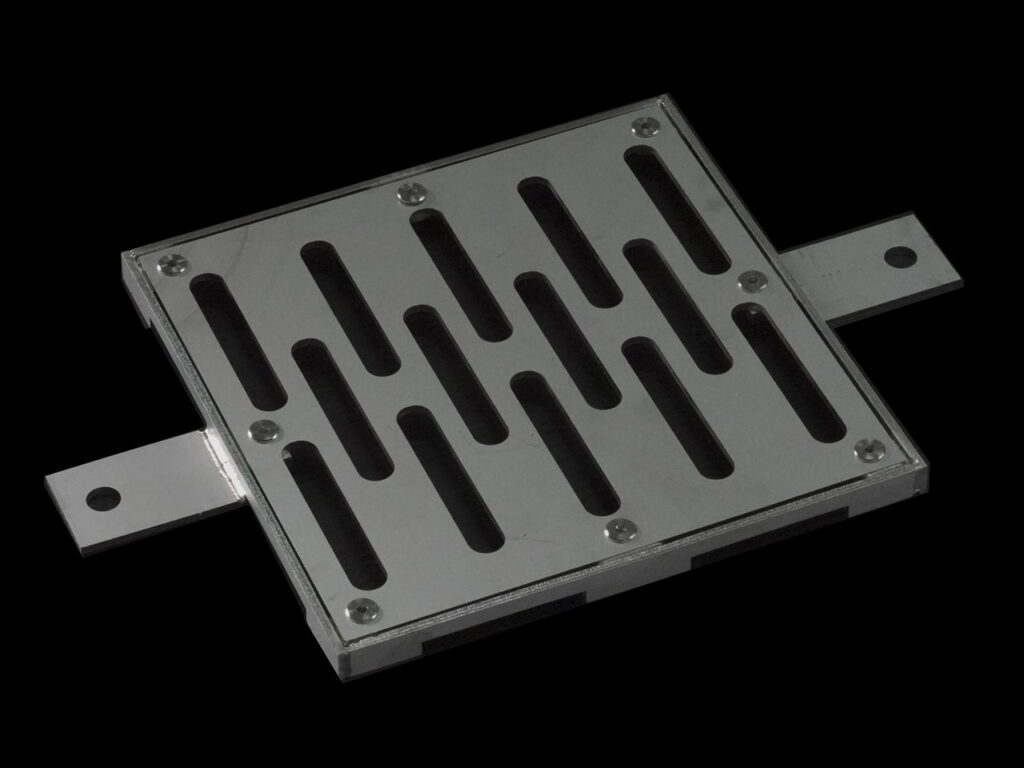

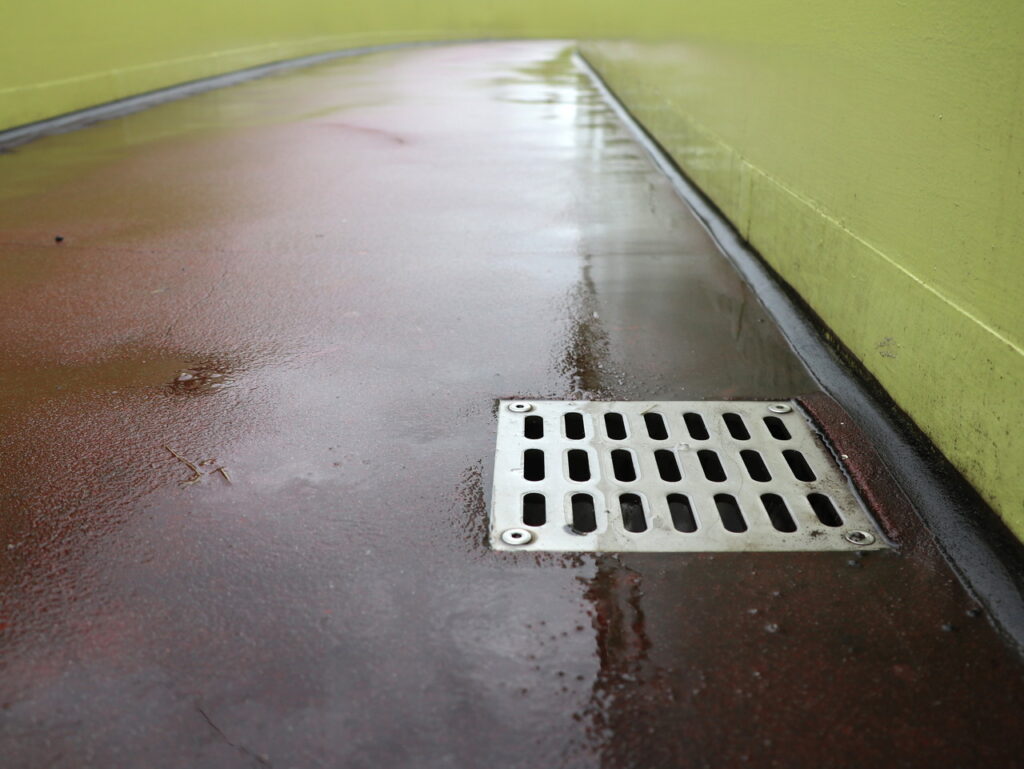

底面無し、枠＋目皿例（目皿ボルト固定）

上記例の現場写真 福岡県 北九州県土整備事務所
フリーキーワード：樋口歩道橋

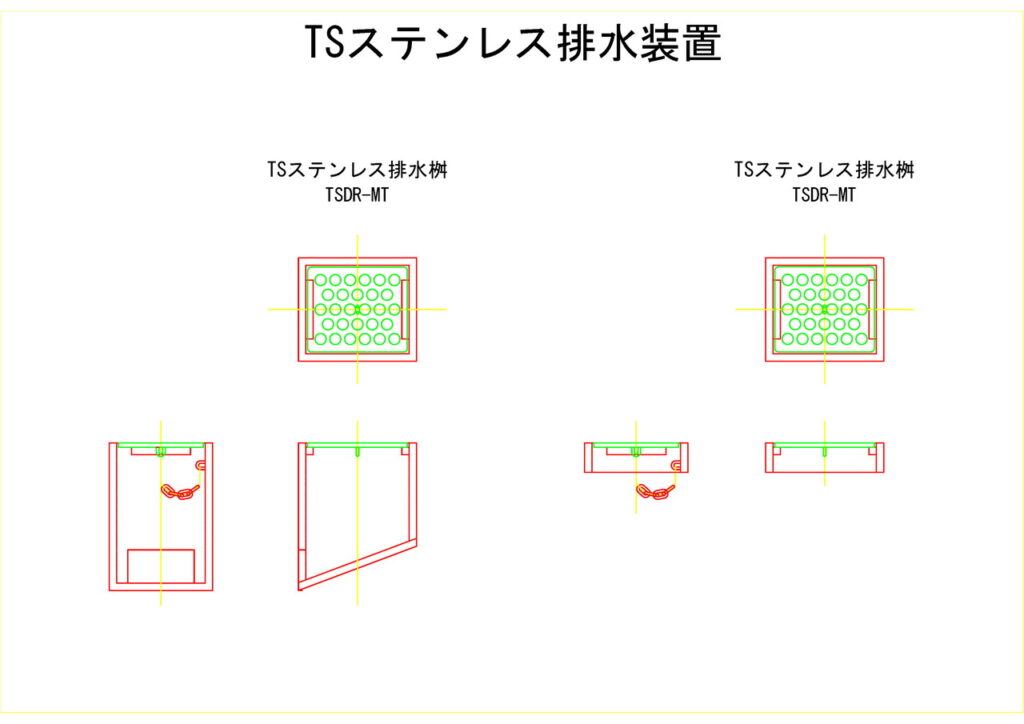

底面無し、高さの低い枠＋目皿例（目皿ボルト固定）

上記例の現場写真 愛媛県 中予地方局
フリーキーワード：沖代歩道橋

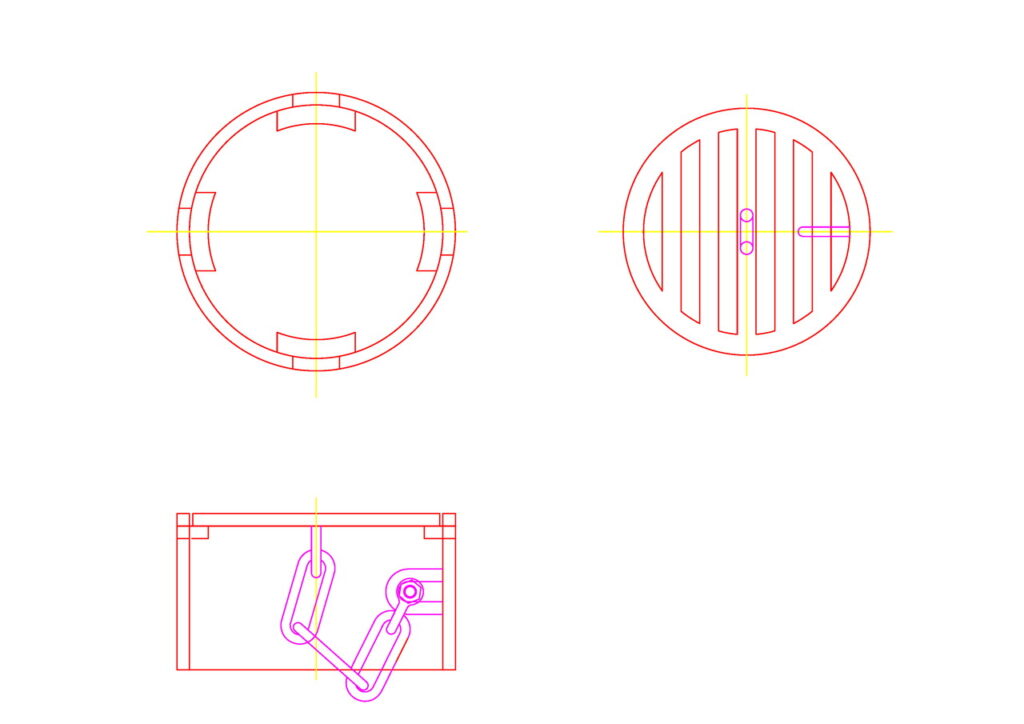

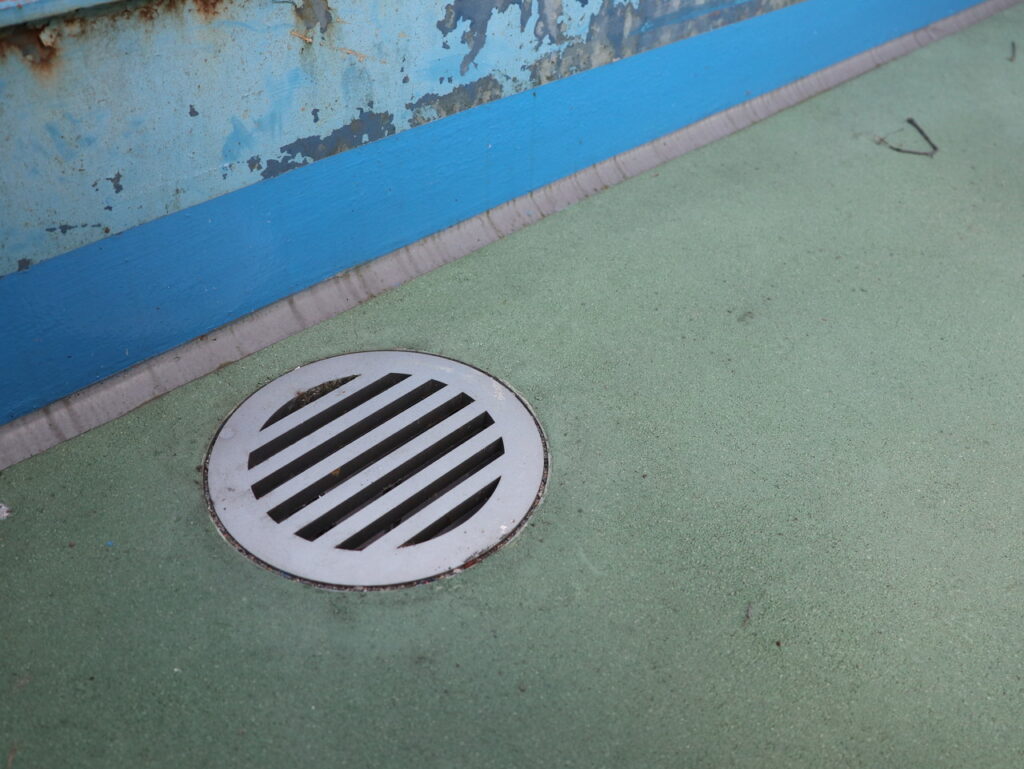

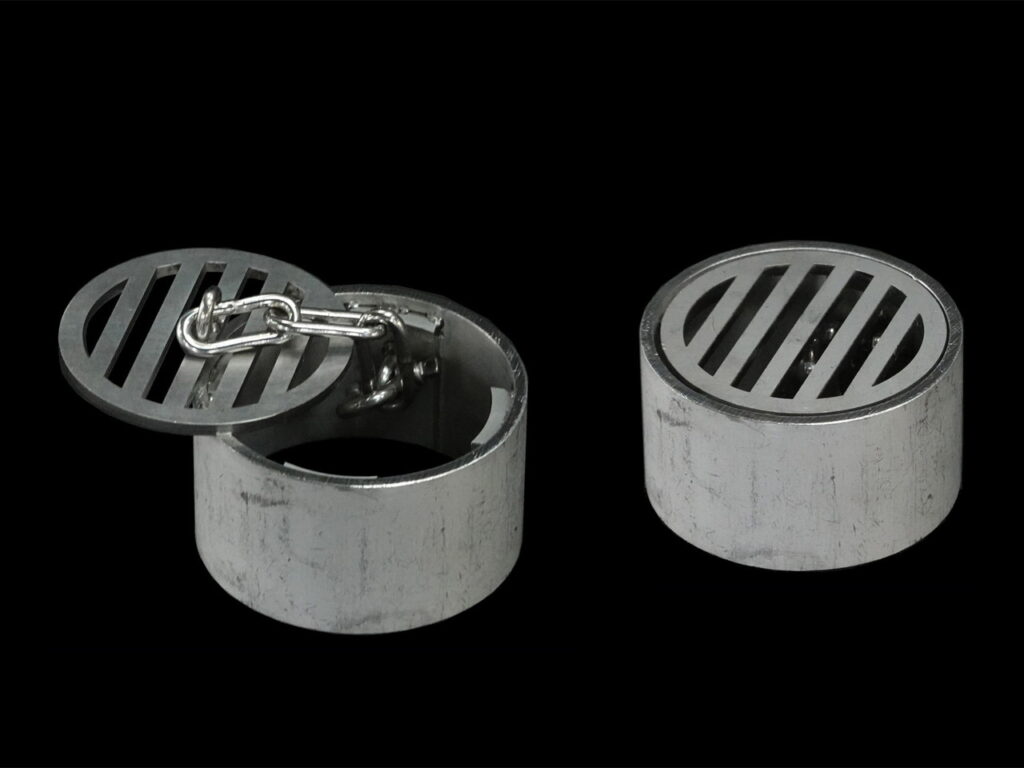

丸形状 底面無し、枠＋目皿例（チェーン付き）

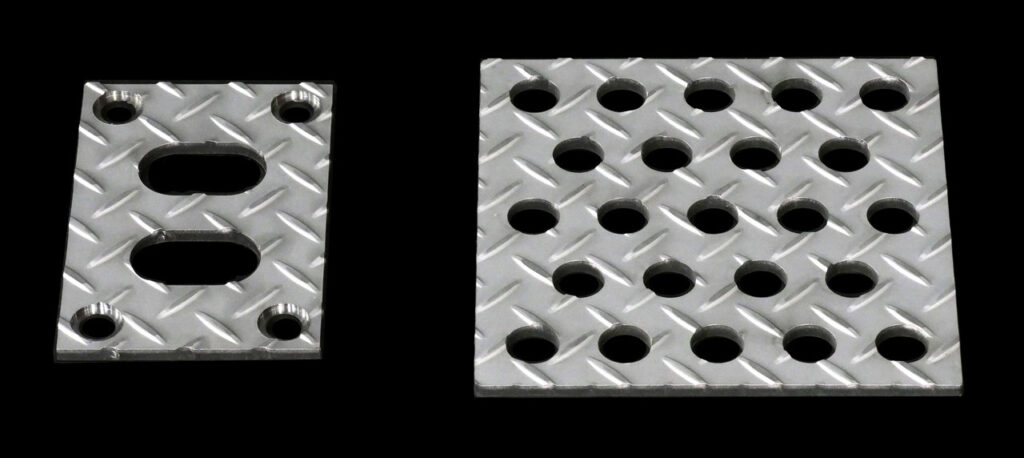

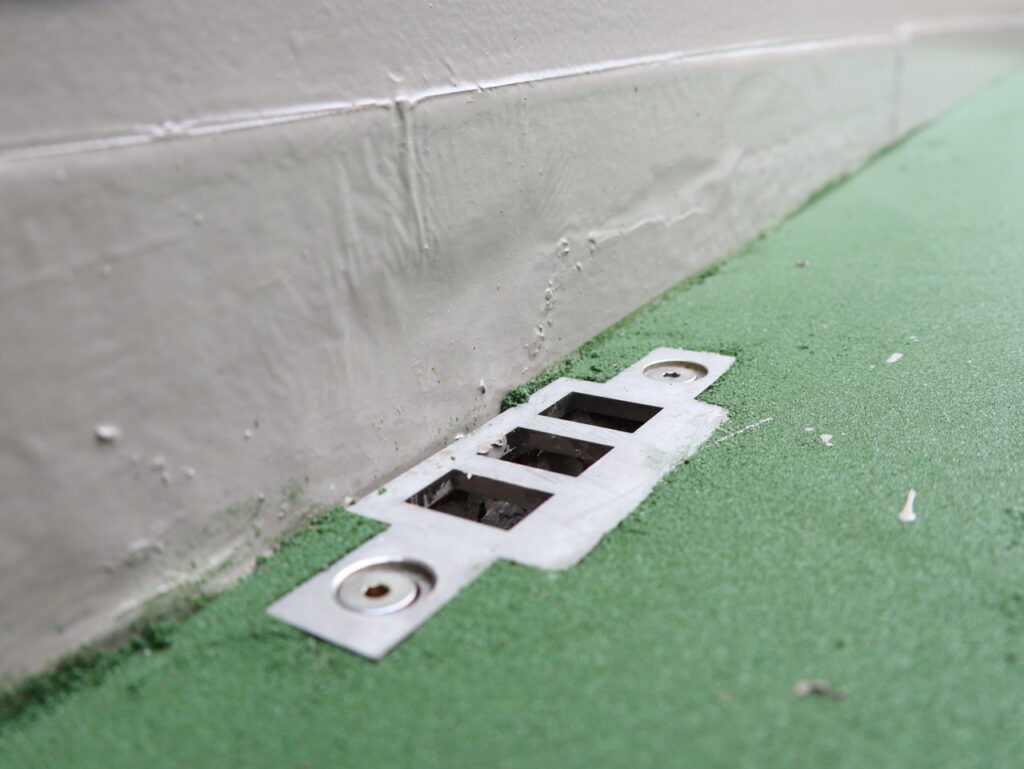

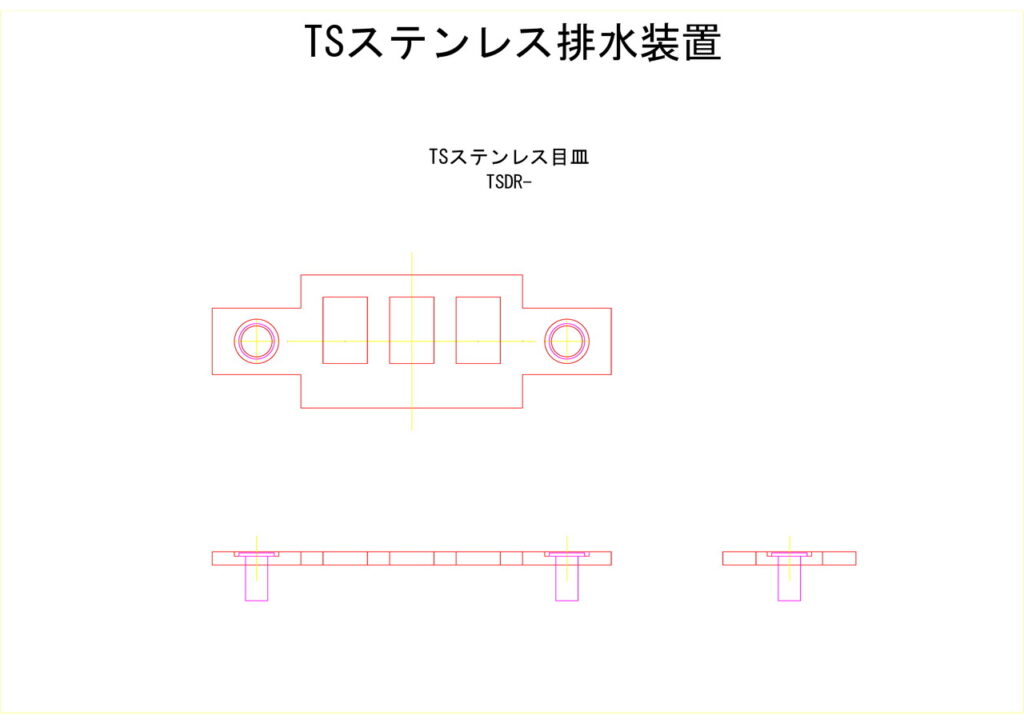

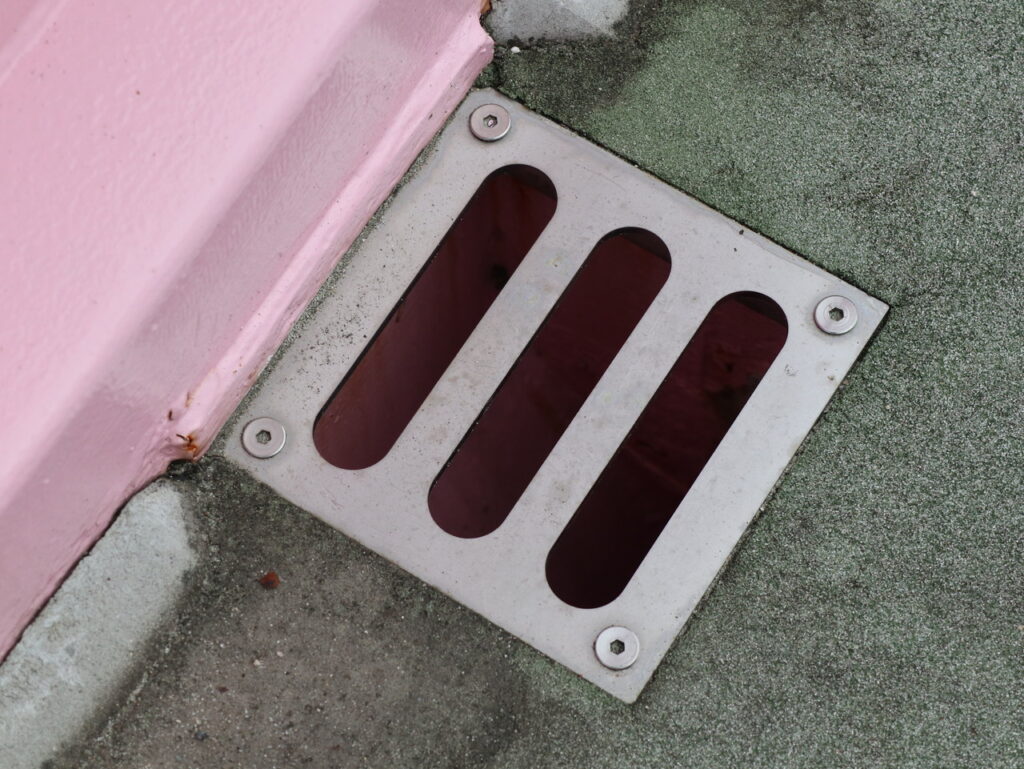

目皿のみ例（めねじアンカーにてボルト固定）

上記例の現場写真 静岡県 沼津土木事務所
フリーキーワード：中山歩道橋

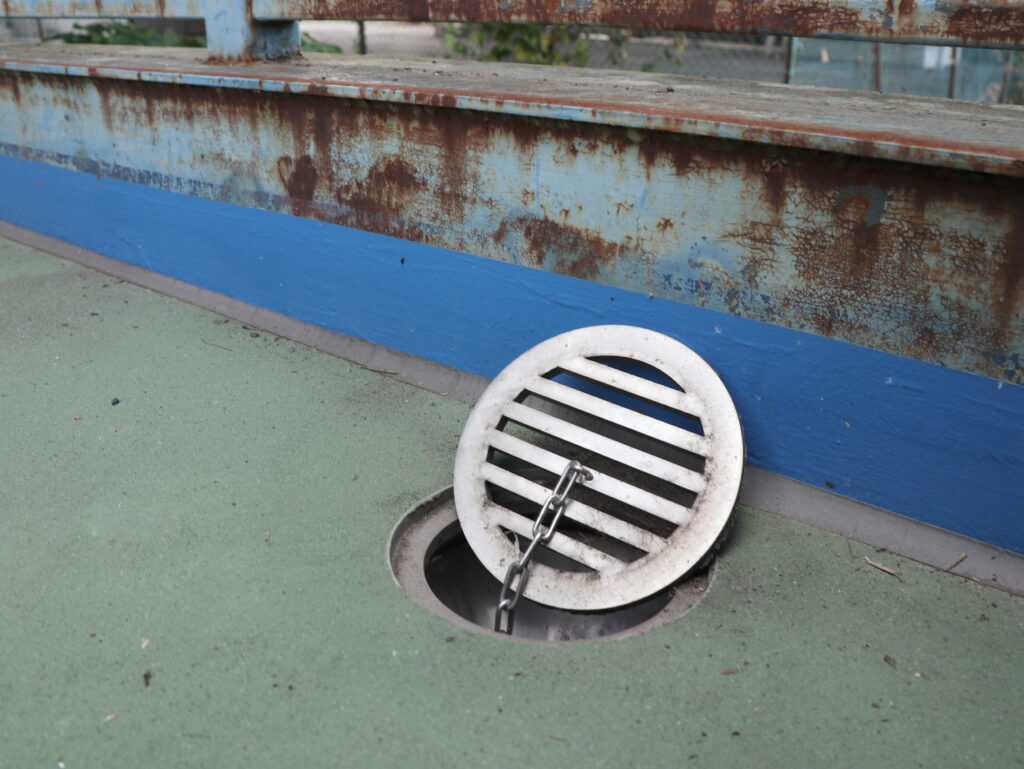

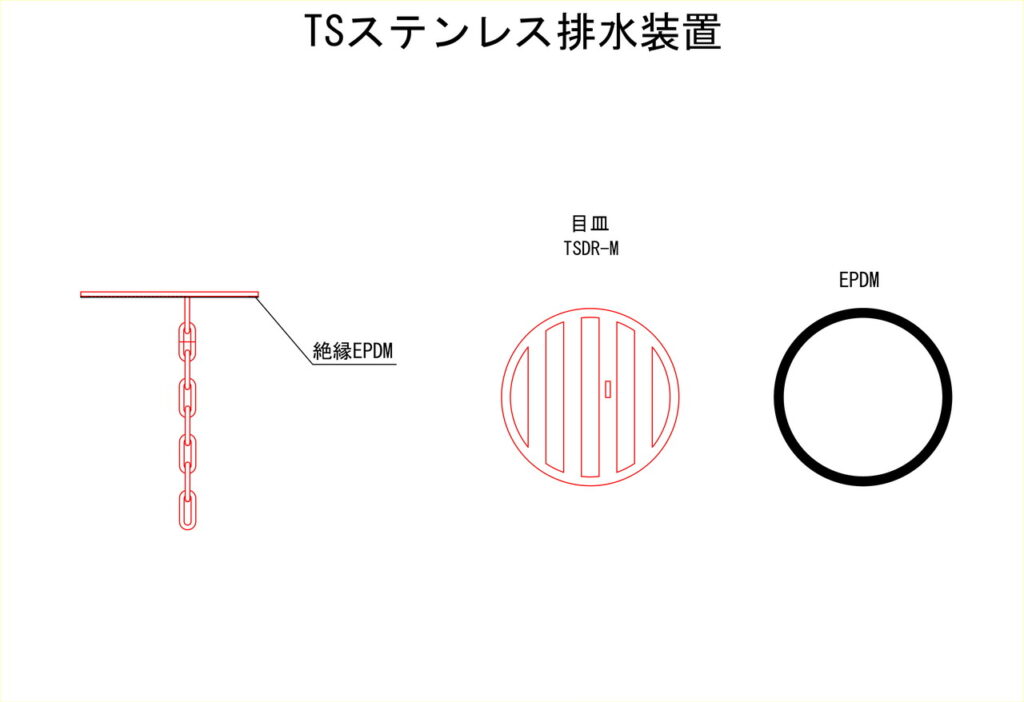

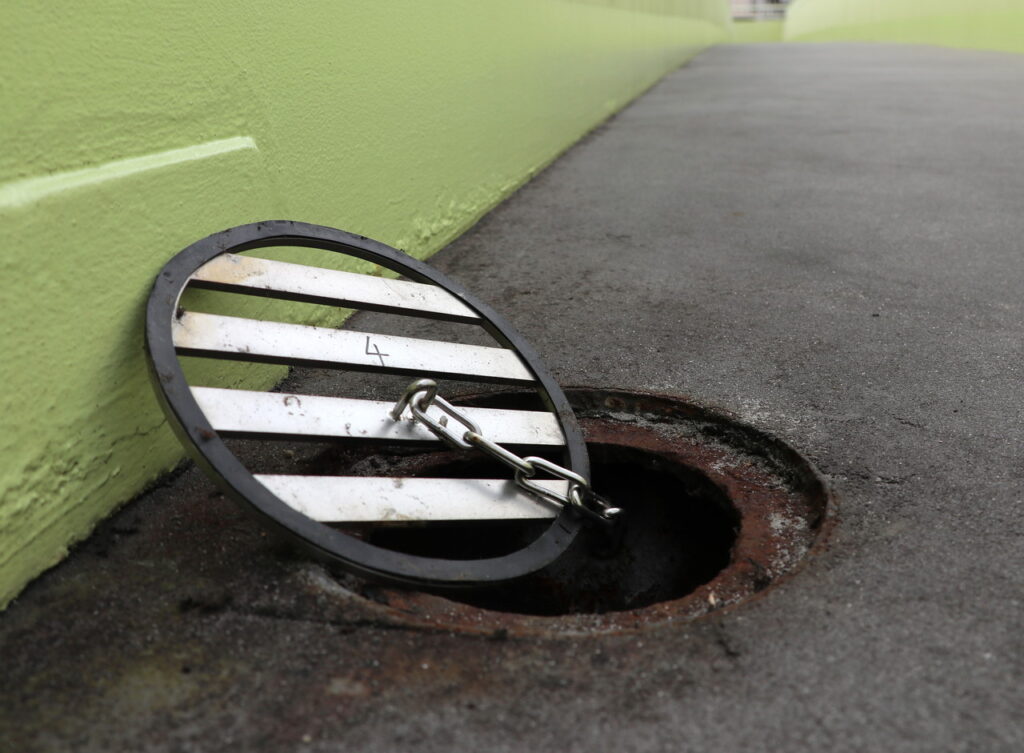

丸形状 目皿のみ例（既設とチェーン接続）

上記例の現場写真 大阪府 大阪市
フリーキーワード：放出中歩道橋

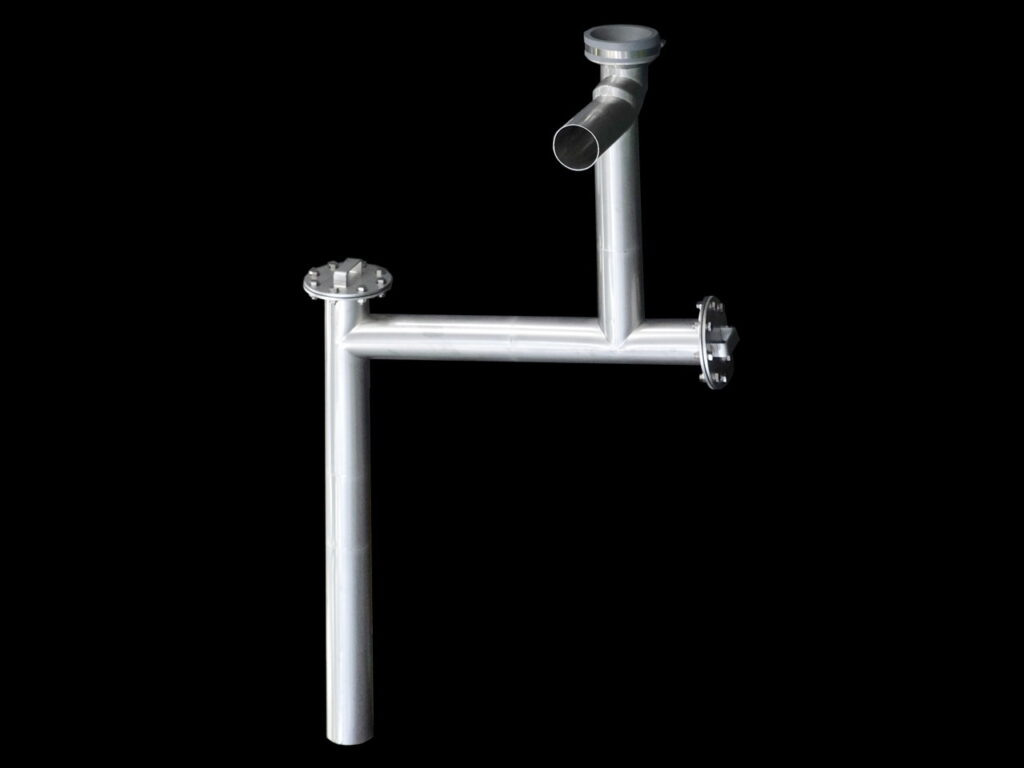

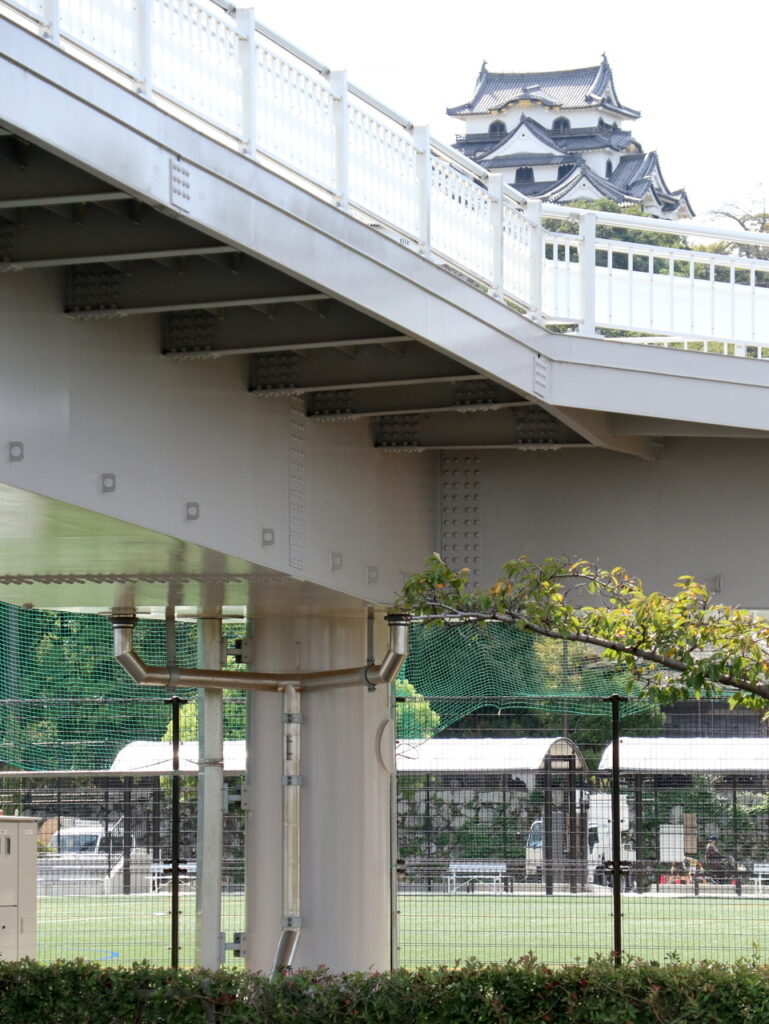

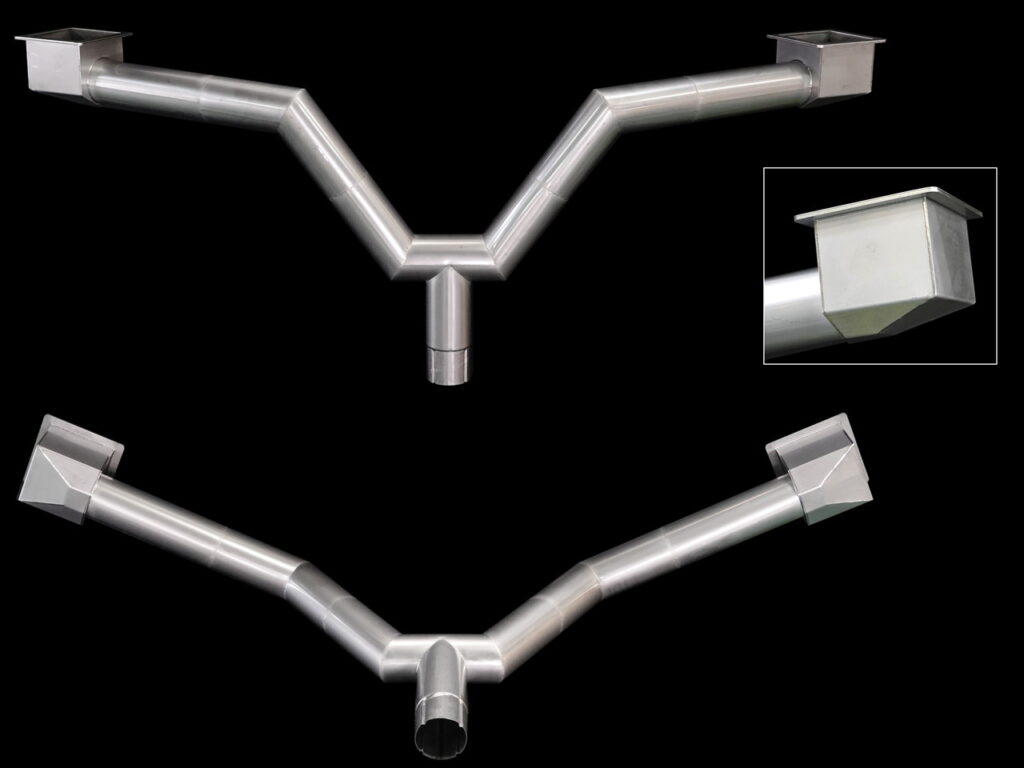

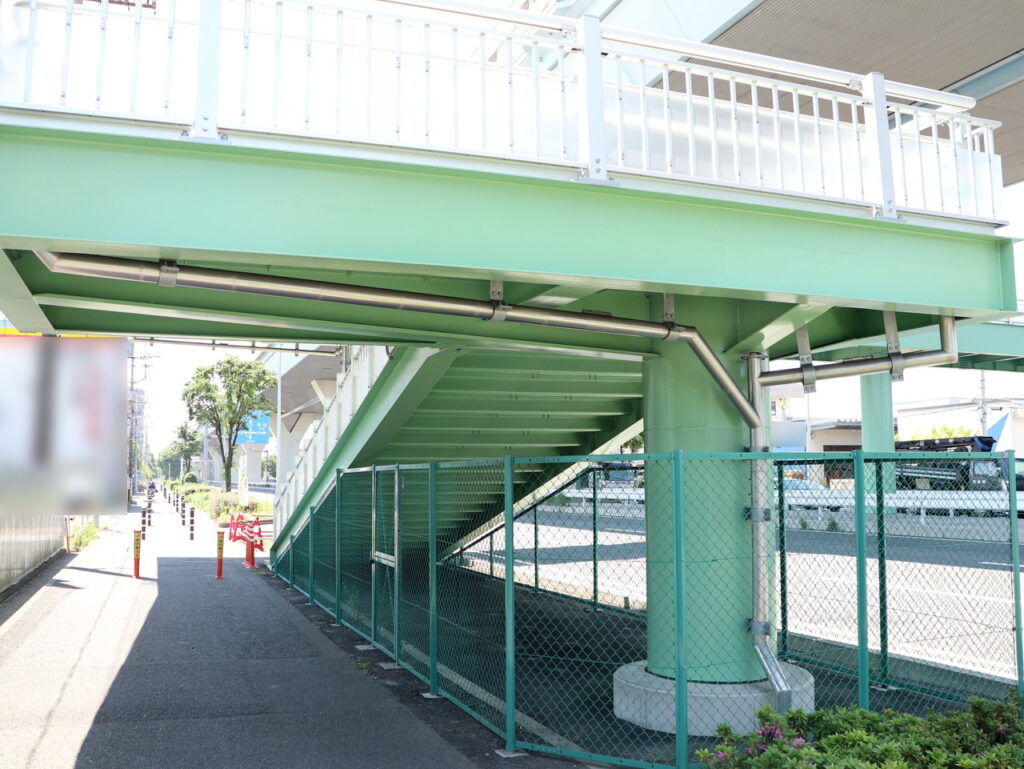

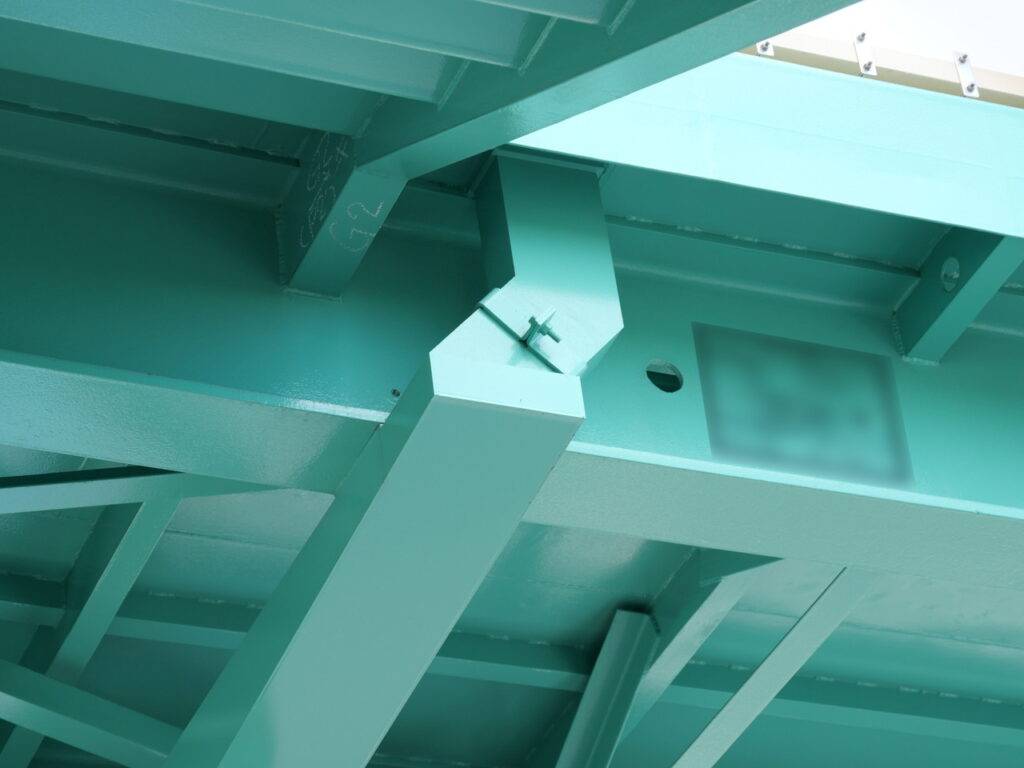

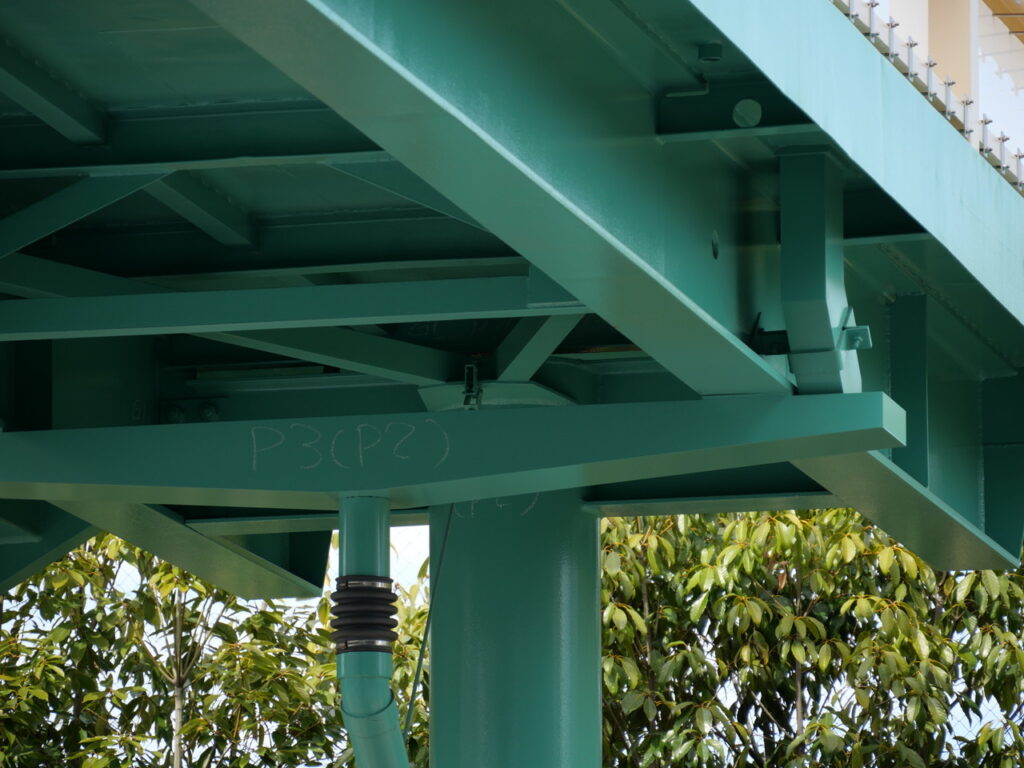

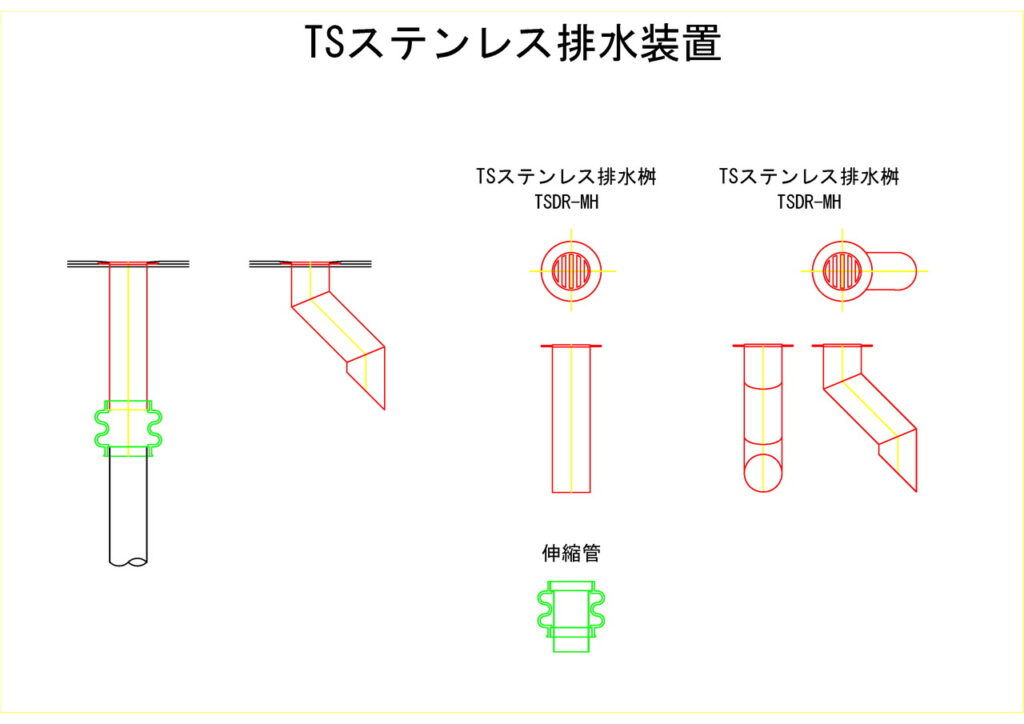

製作・設置例

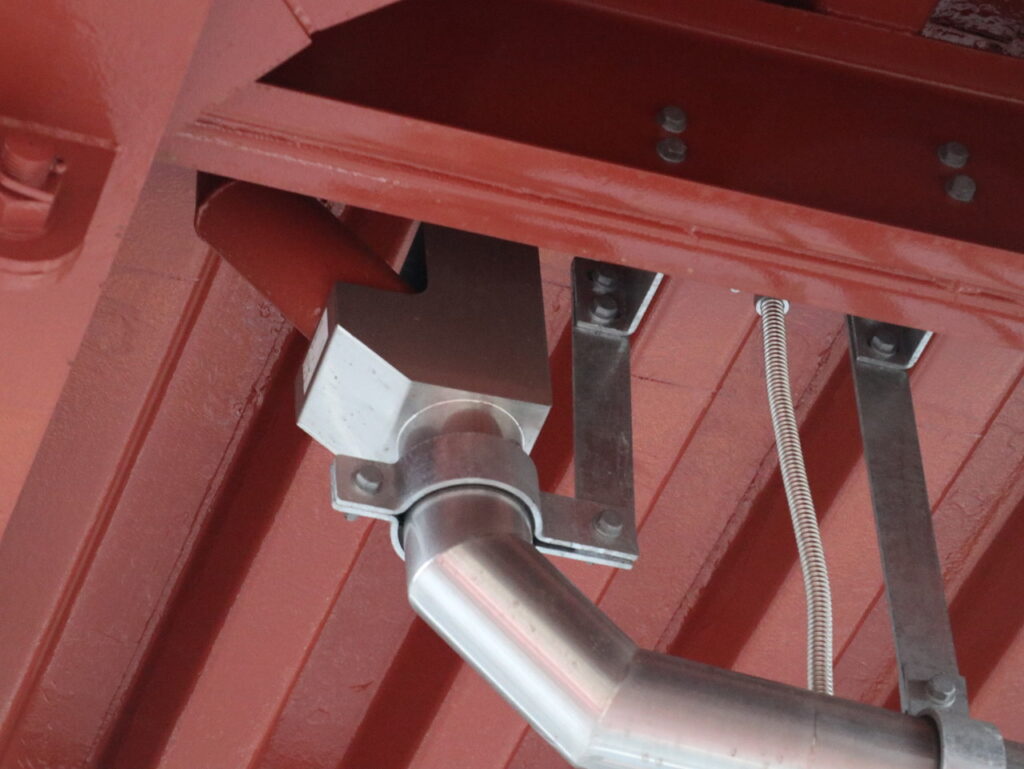

上記例の現場写真 長野県 長野建設事務所
フリーキーワード：布施高田歩道橋

上記例の現場写真 東京都 関東地方整備局 東京国道事務所
フリーキーワード：太子堂歩道橋

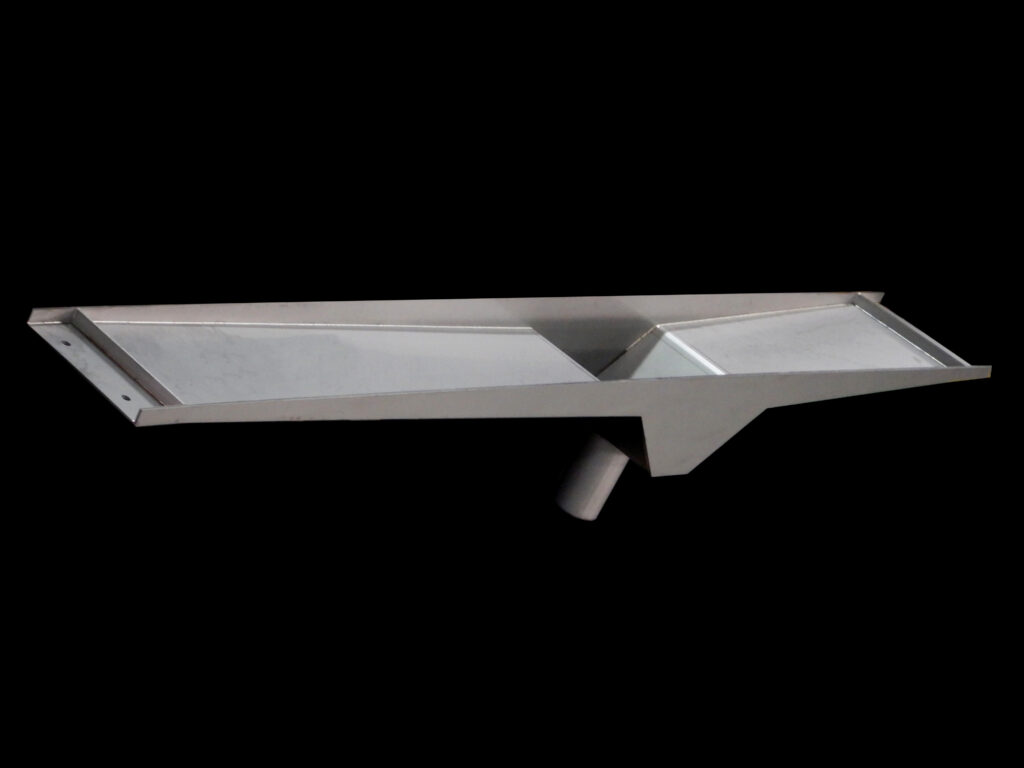

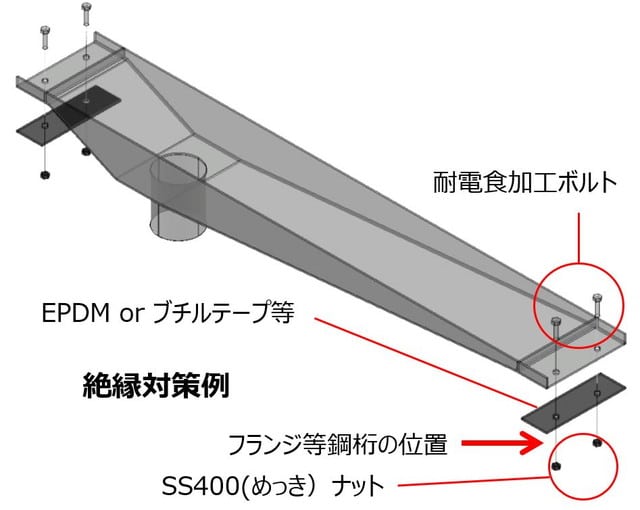

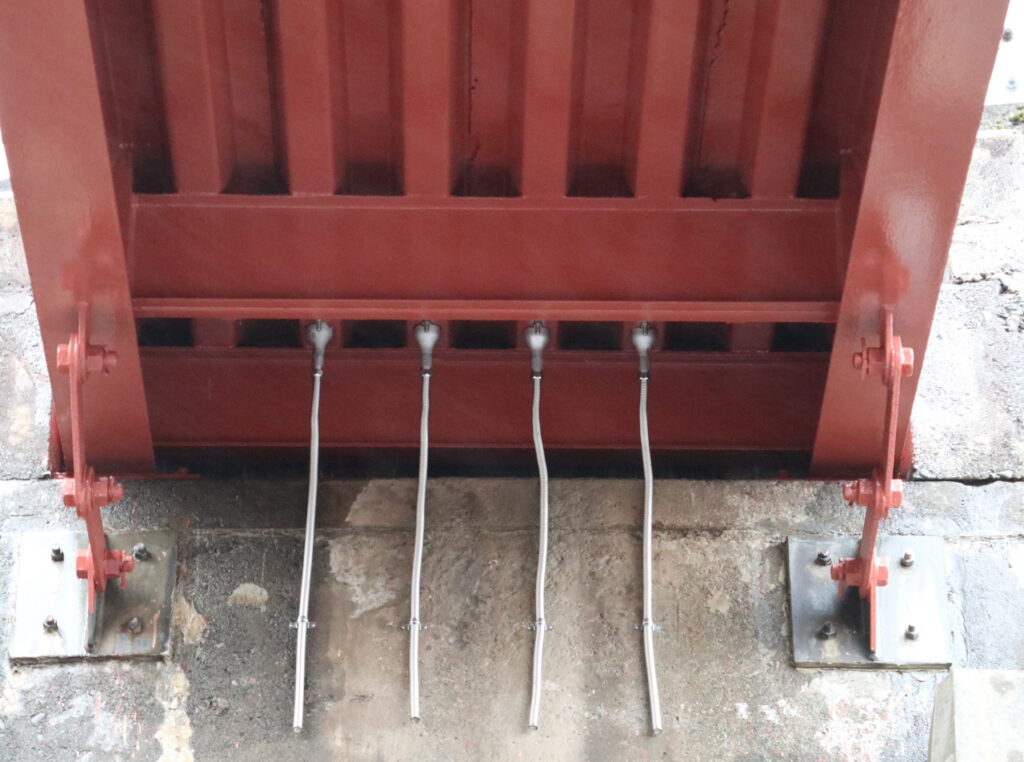

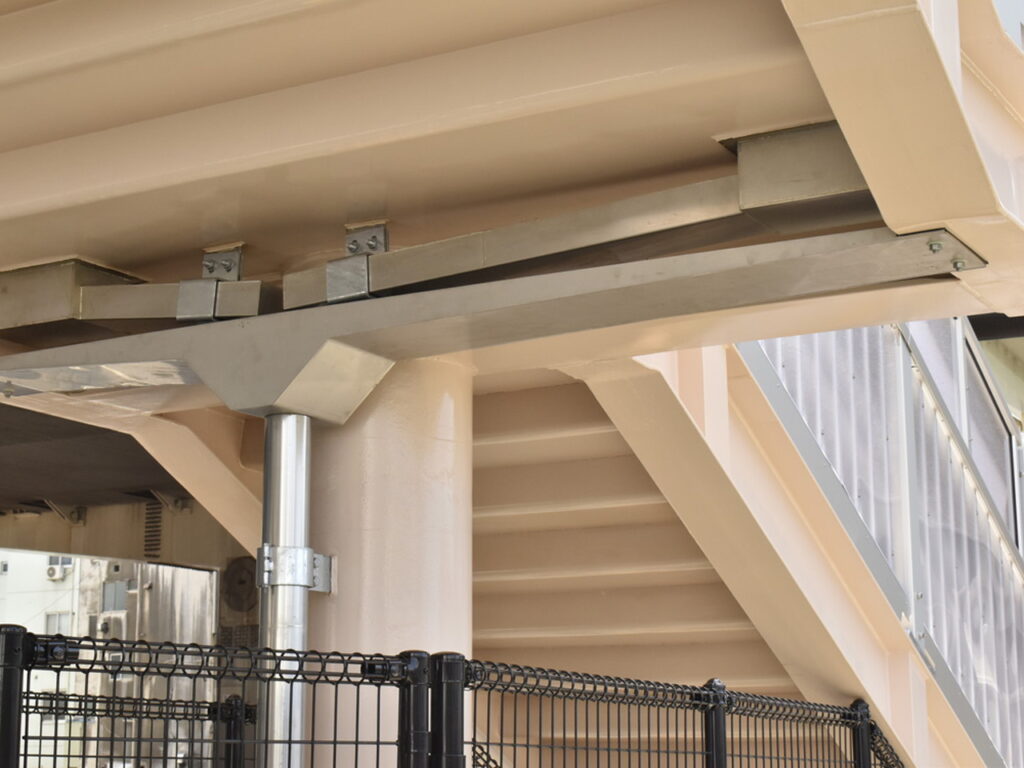

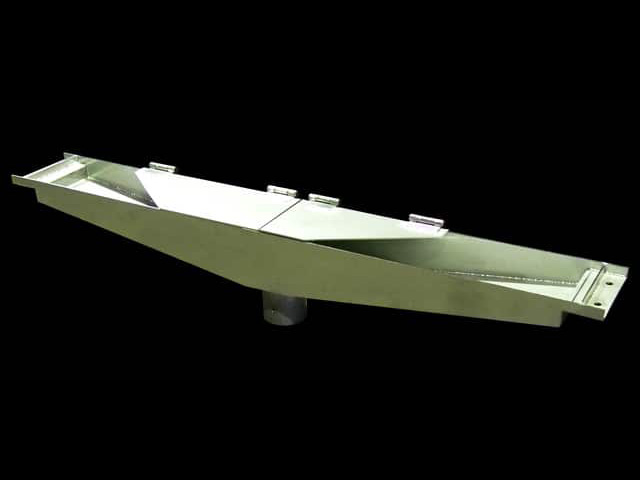

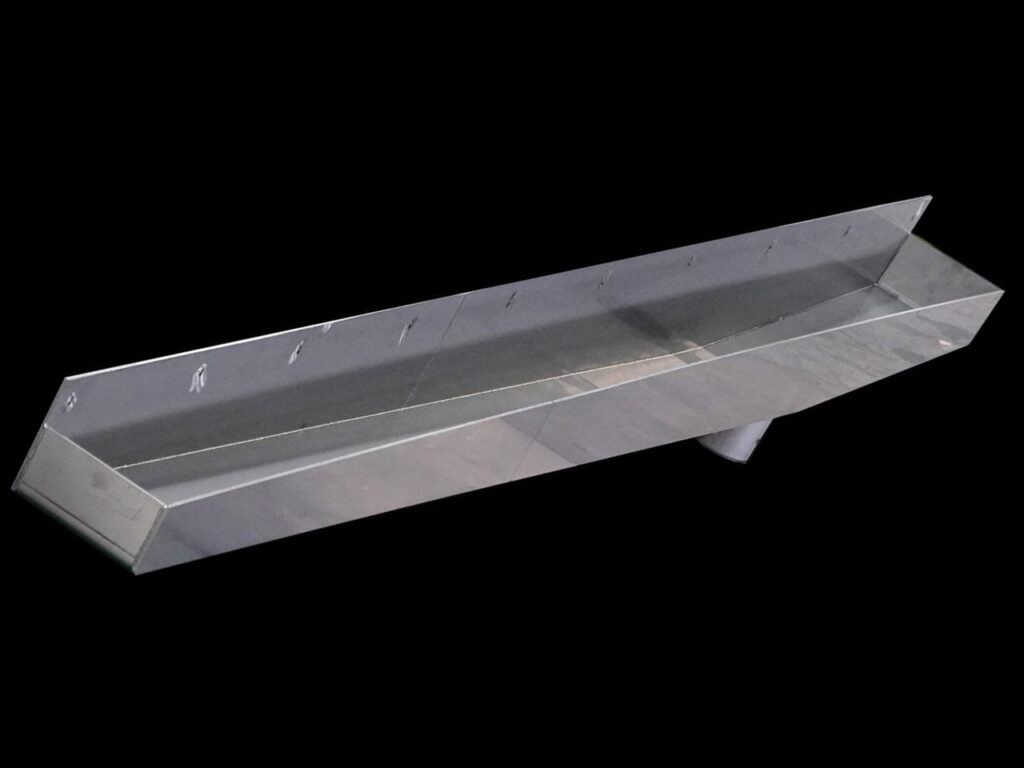

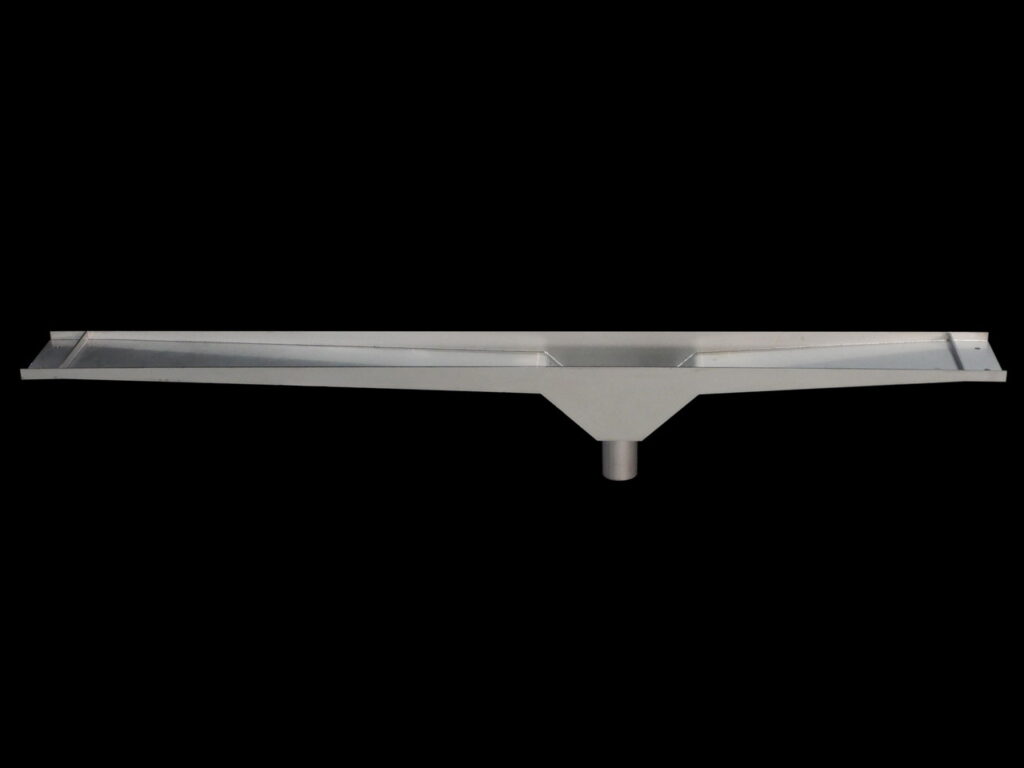

歩道橋と駐輪場の接続部へ樋を設置した例です。

接続箇所はEPDMと耐電蝕加工を施したボルトを使用しました。

上記例の現場写真 大阪府 豊中市
フリーキーワード：長谷北橋

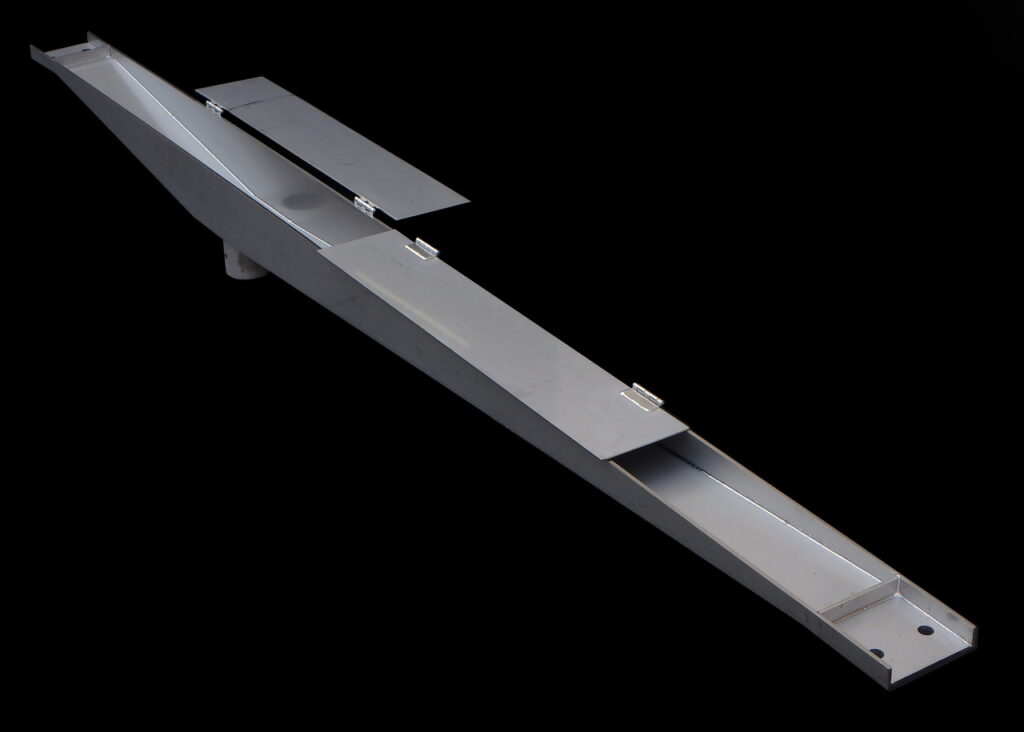

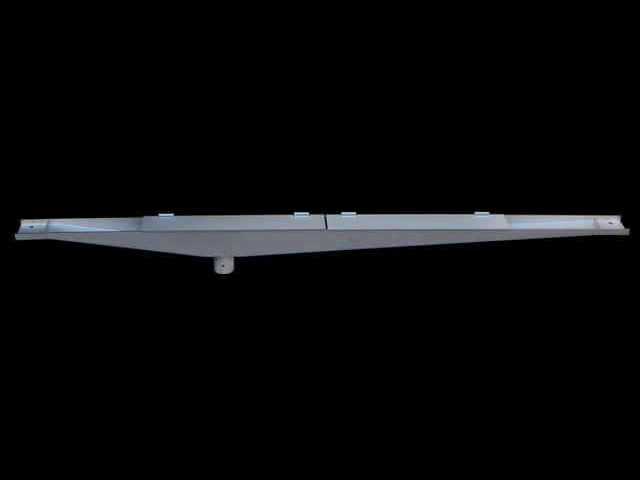

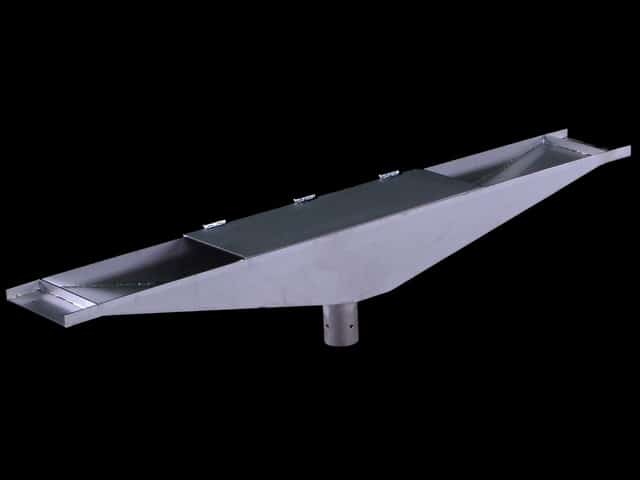

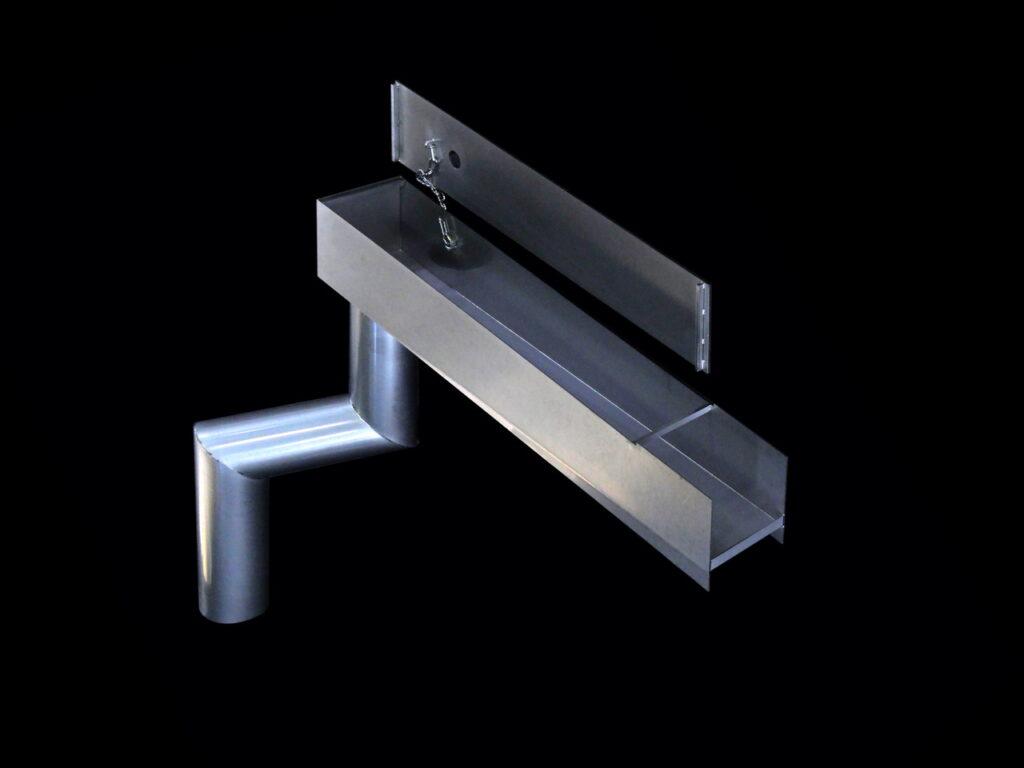

着脱式の蓋を樋の上に置く形状です。樋上側のスペースが狭く蝶番（ヒンジ）では開閉が困難な箇所でも開閉が可能です。

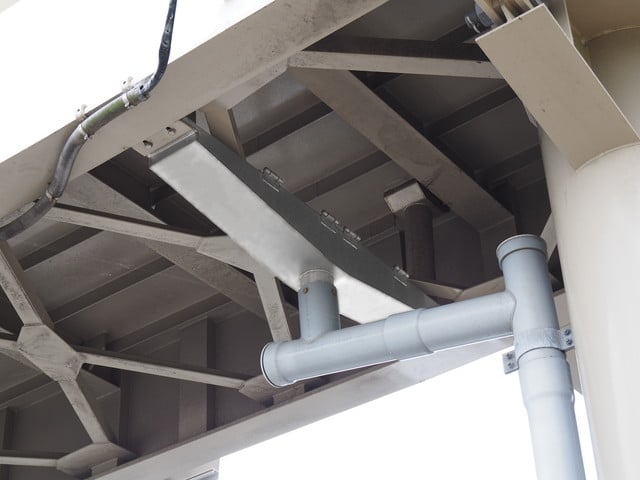

上記例の現場写真 香川県 高松土木事務所
フリーキーワード：宮脇横断歩道橋

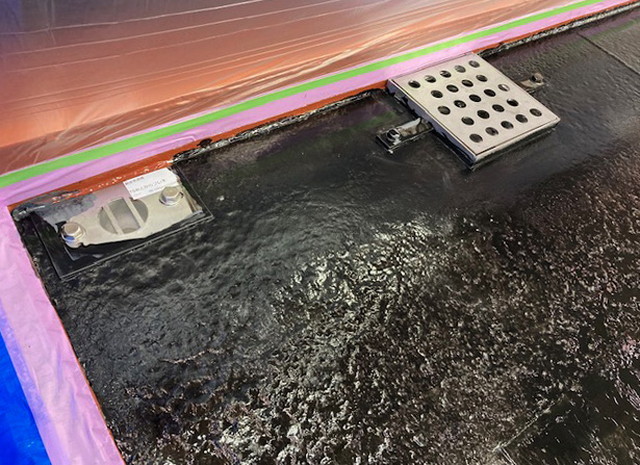

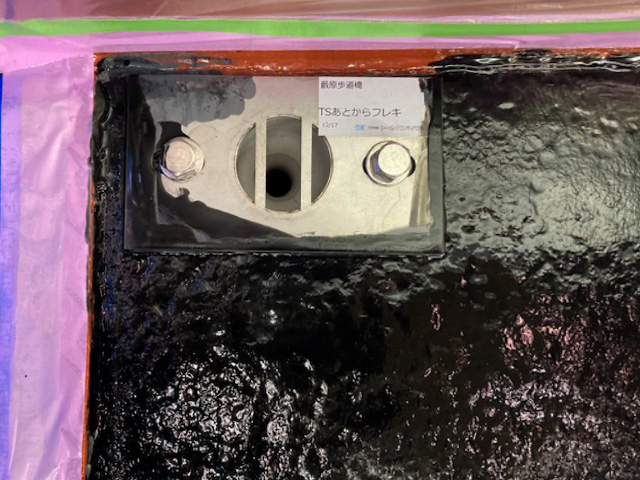

施工時写真（防水層塗布時点）

上記例の現場写真 長野県 中部地方整備局 飯田国道事務所
フリーキーワード：薮原横断歩道橋

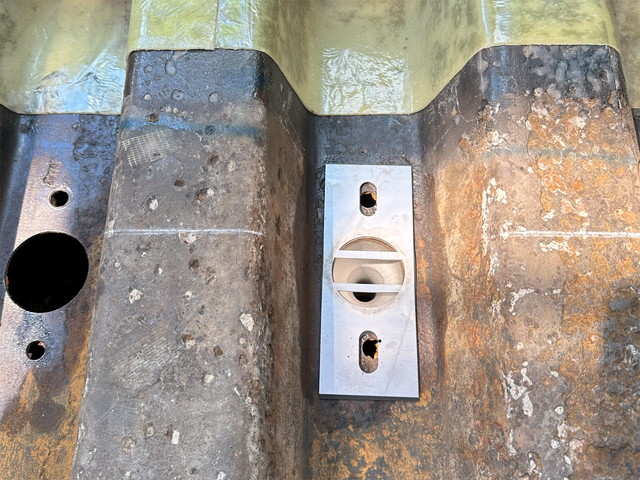

施工時写真（設置位置確認時点）

上記例の現場写真 長野県 中部地方整備局 飯田国道事務所
フリーキーワード：贄川横断歩道橋

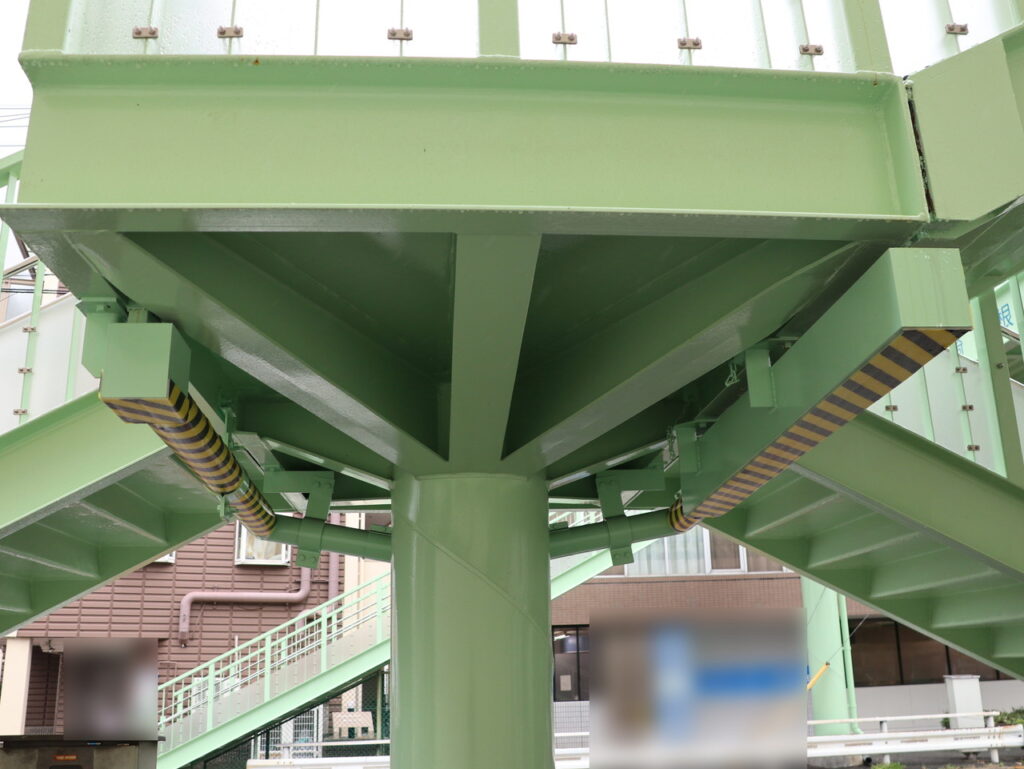

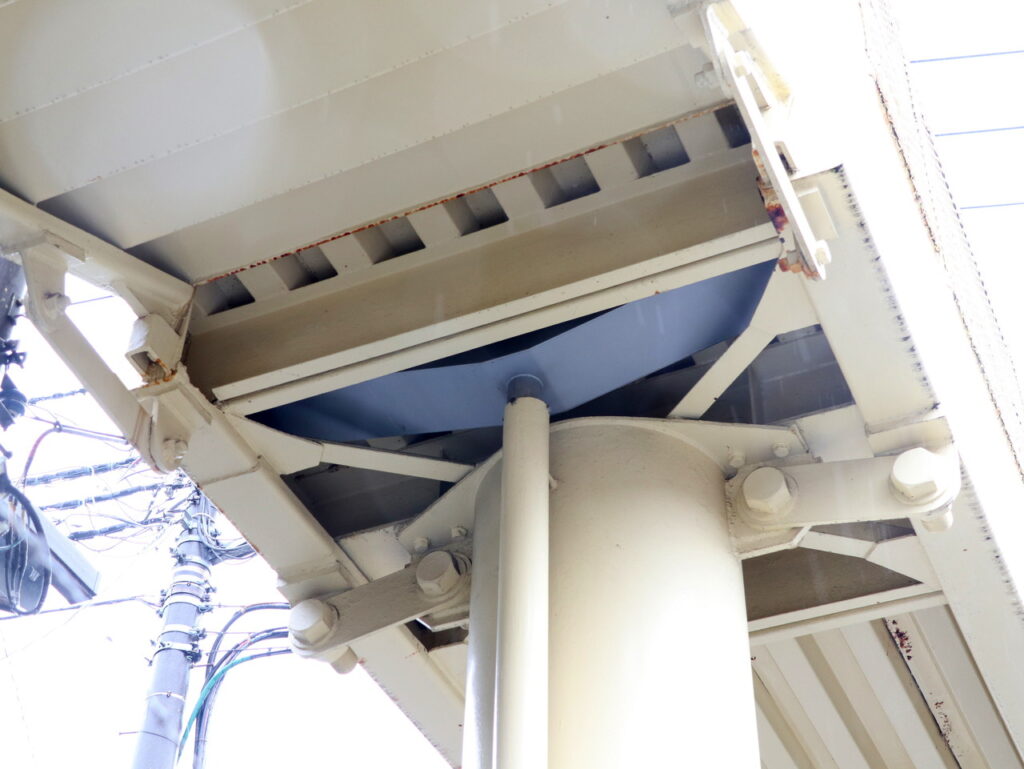

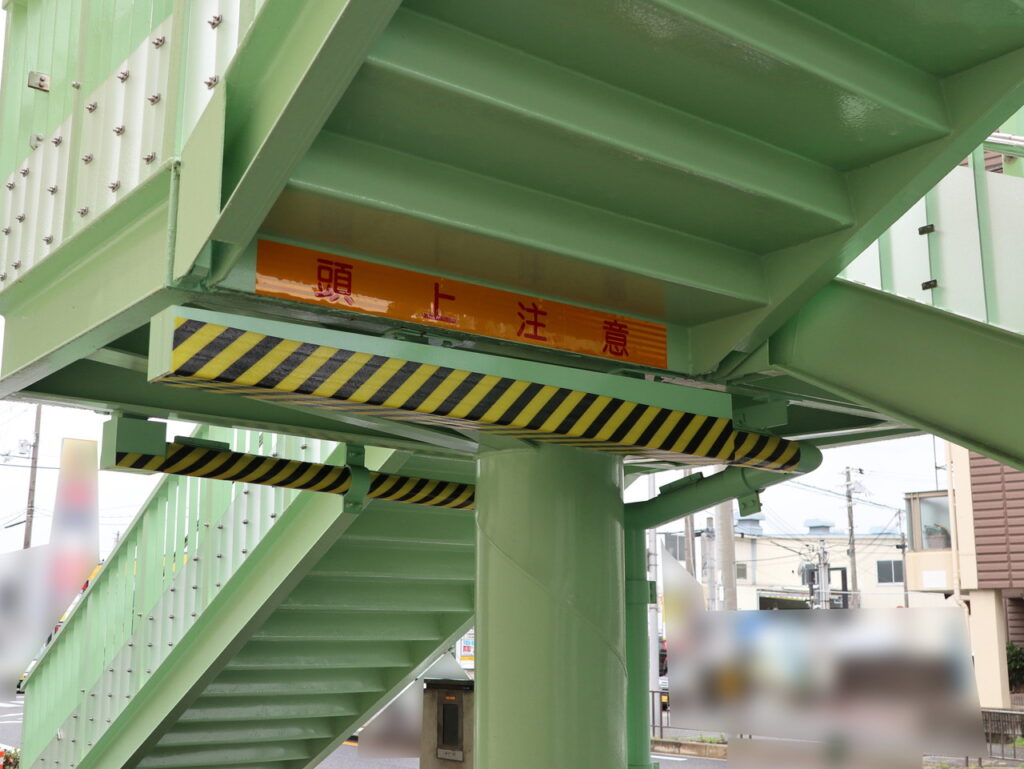

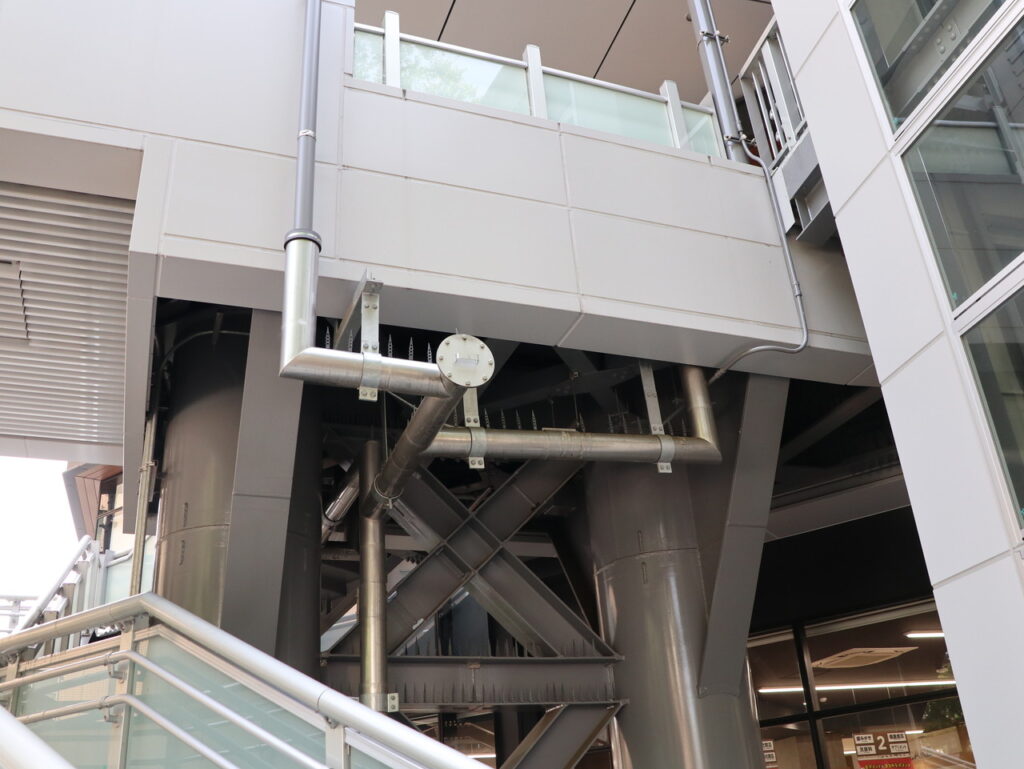

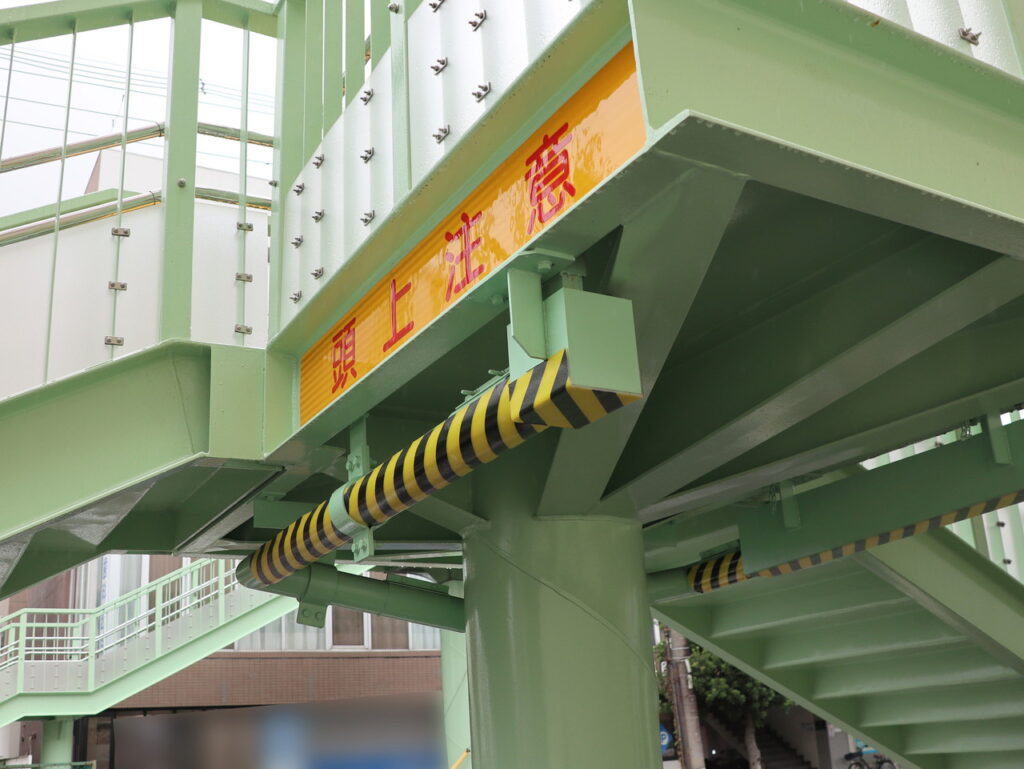

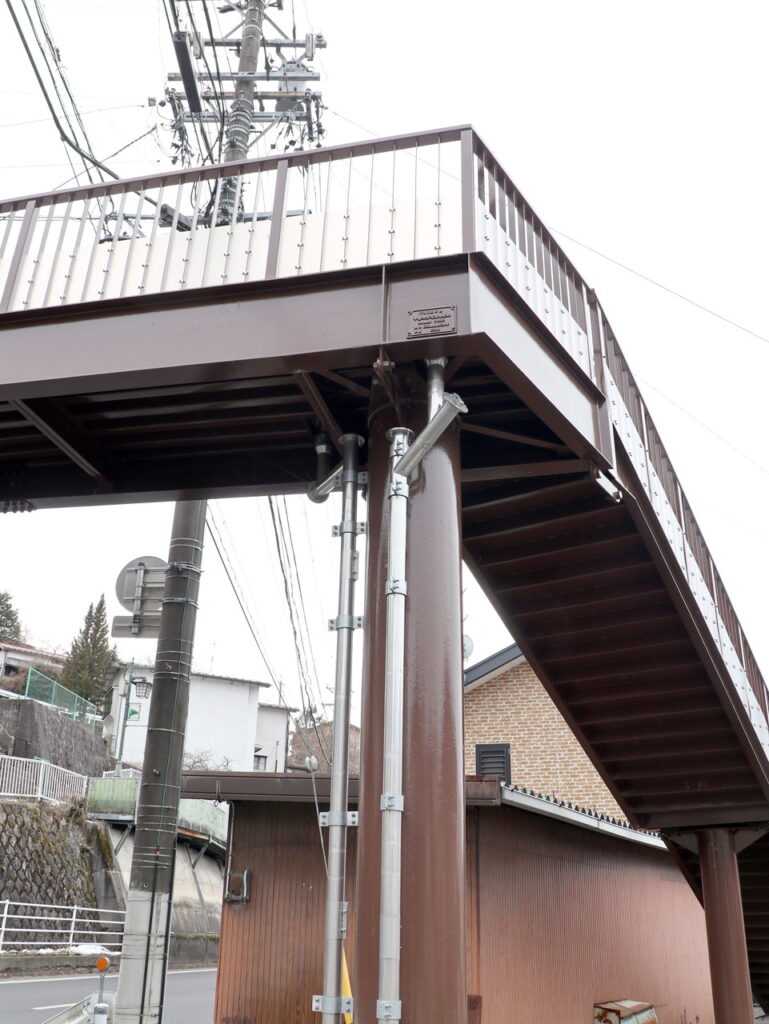

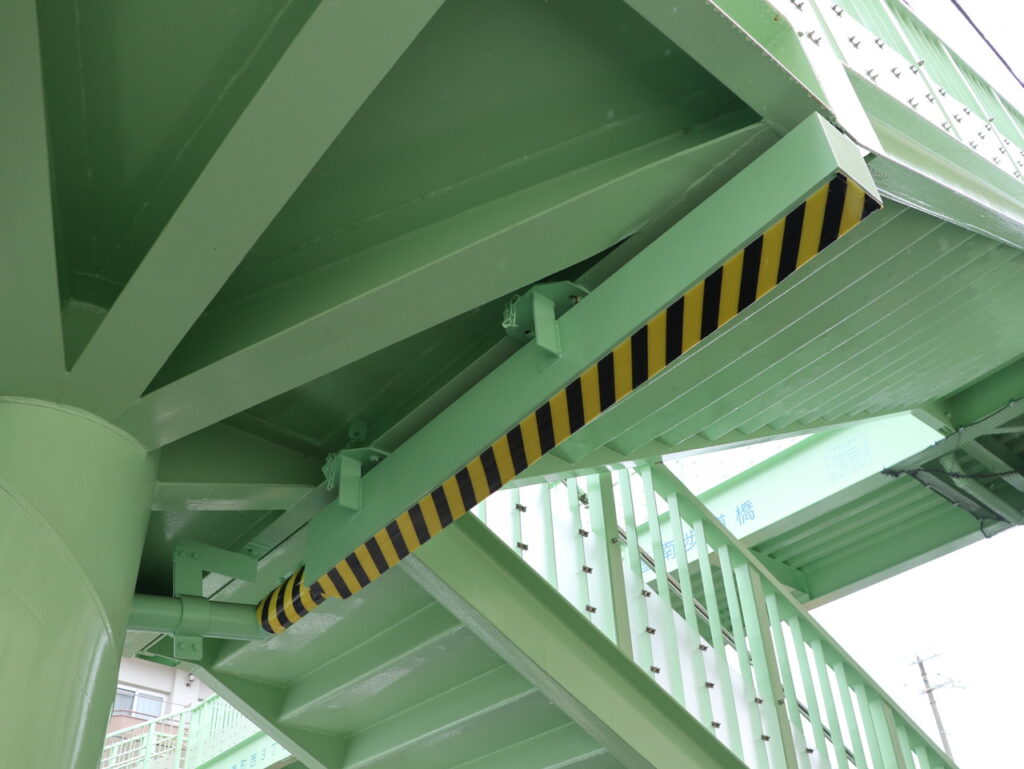

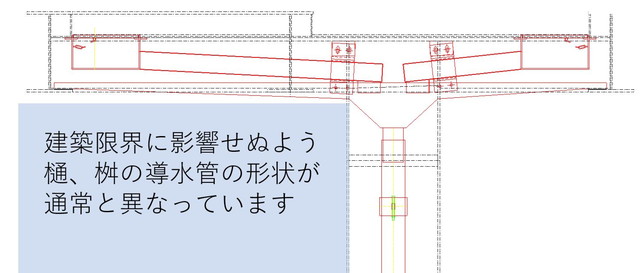

踊り場です。向かって左側が排水桝からの排水を受ける受桝付き排水管、右側が階段との接合部箇所への排水樋となります。※塗装、ゼブラシート貼付が施されています

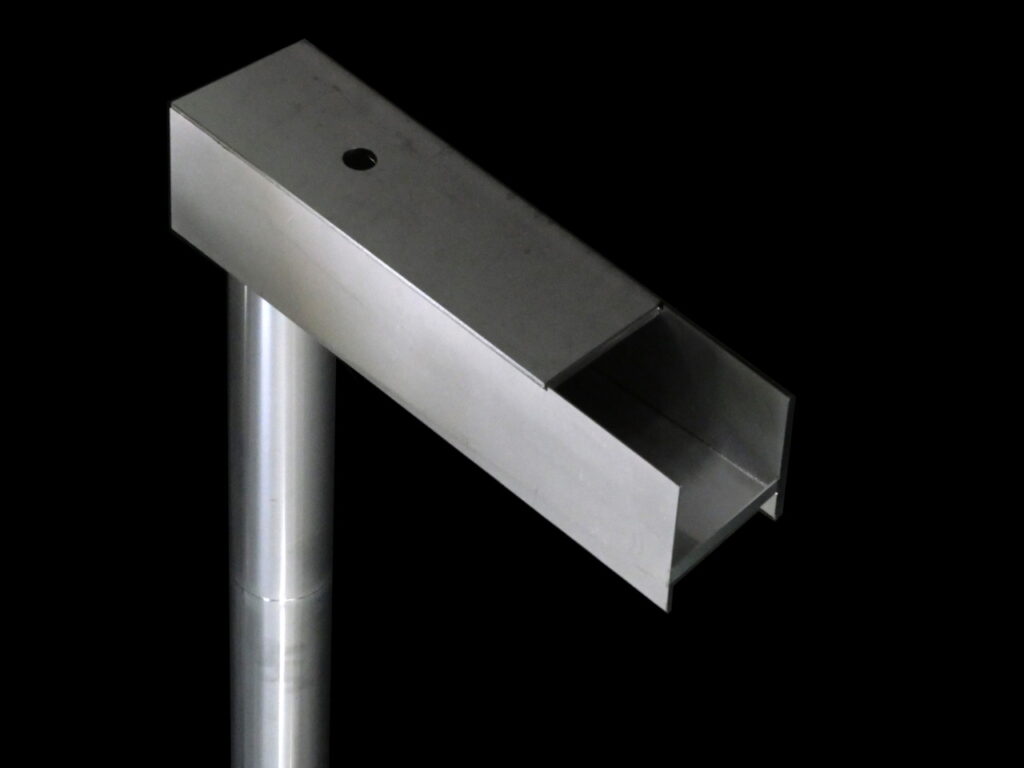

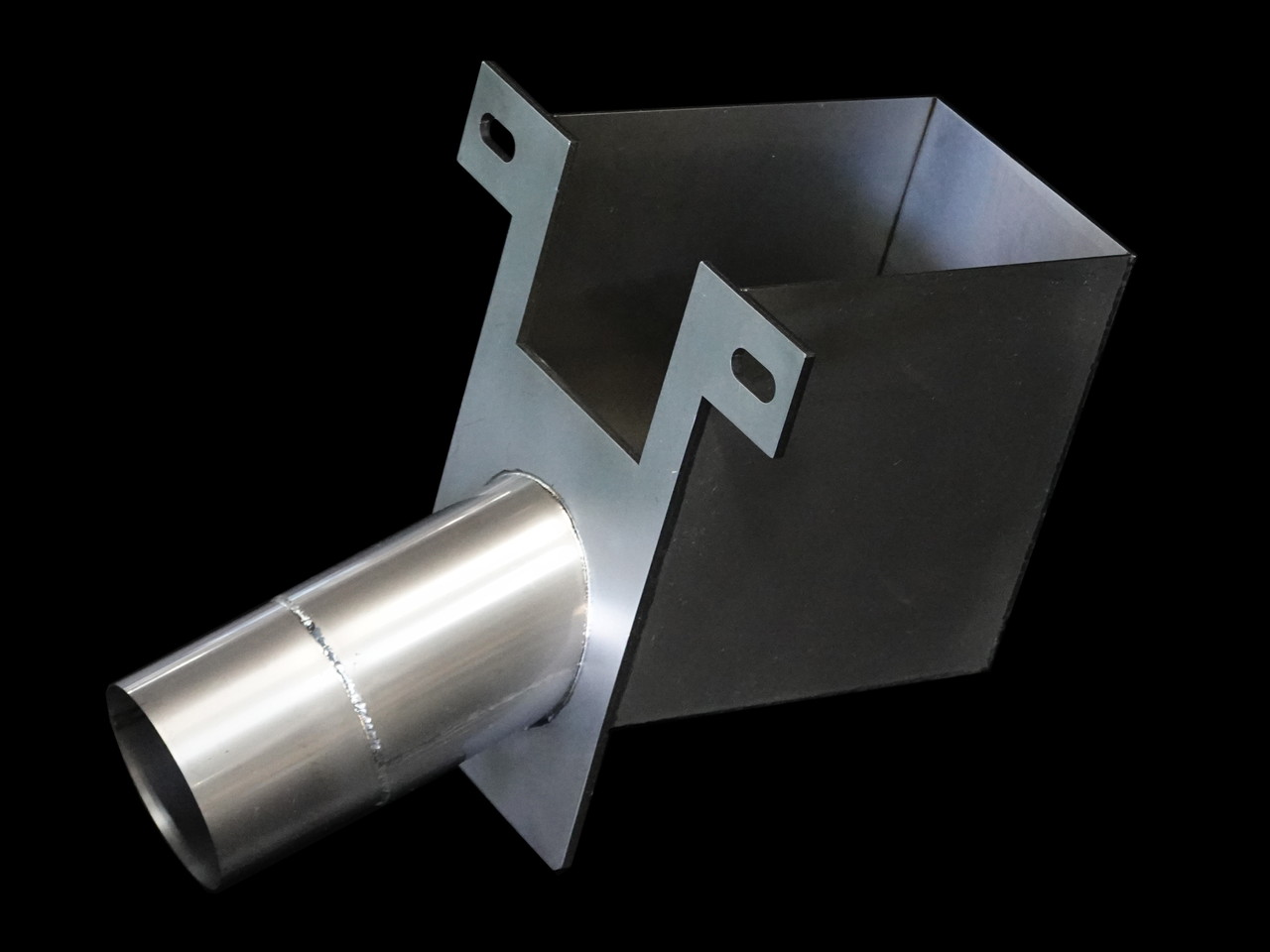

受桝付き排水管

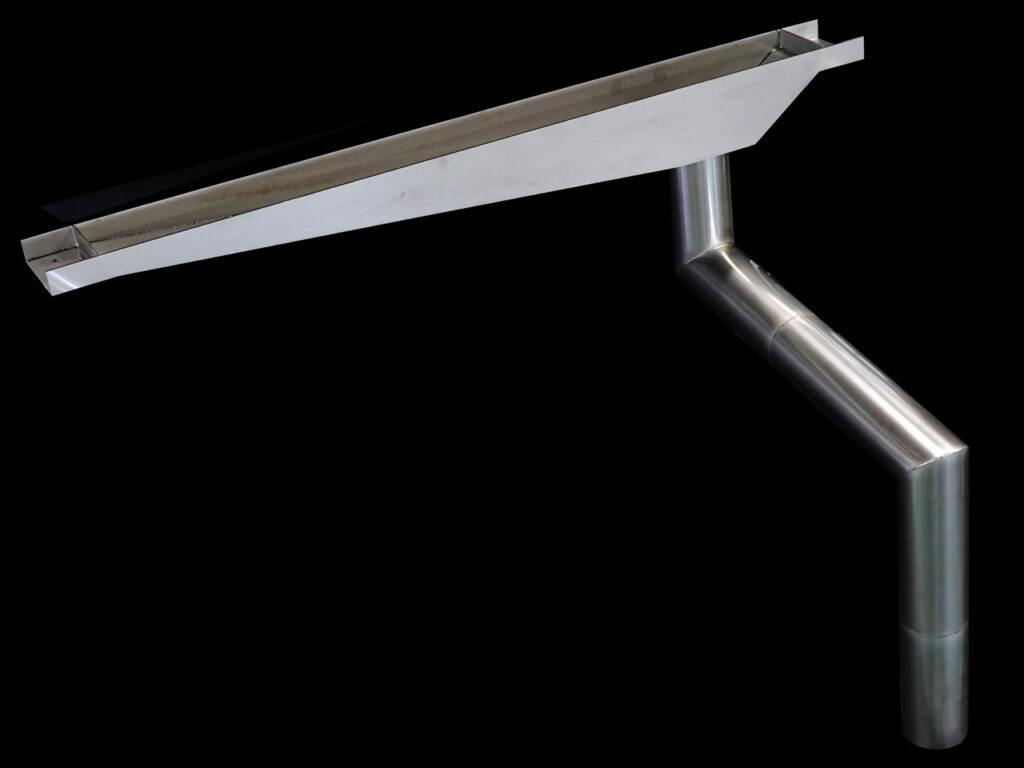

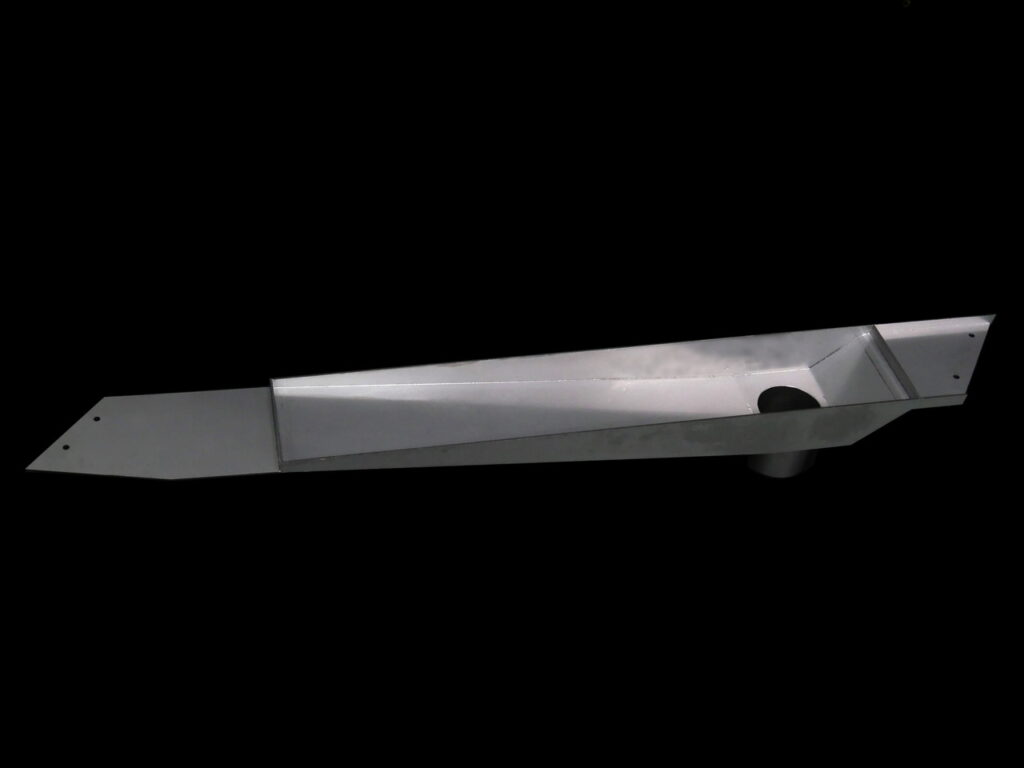

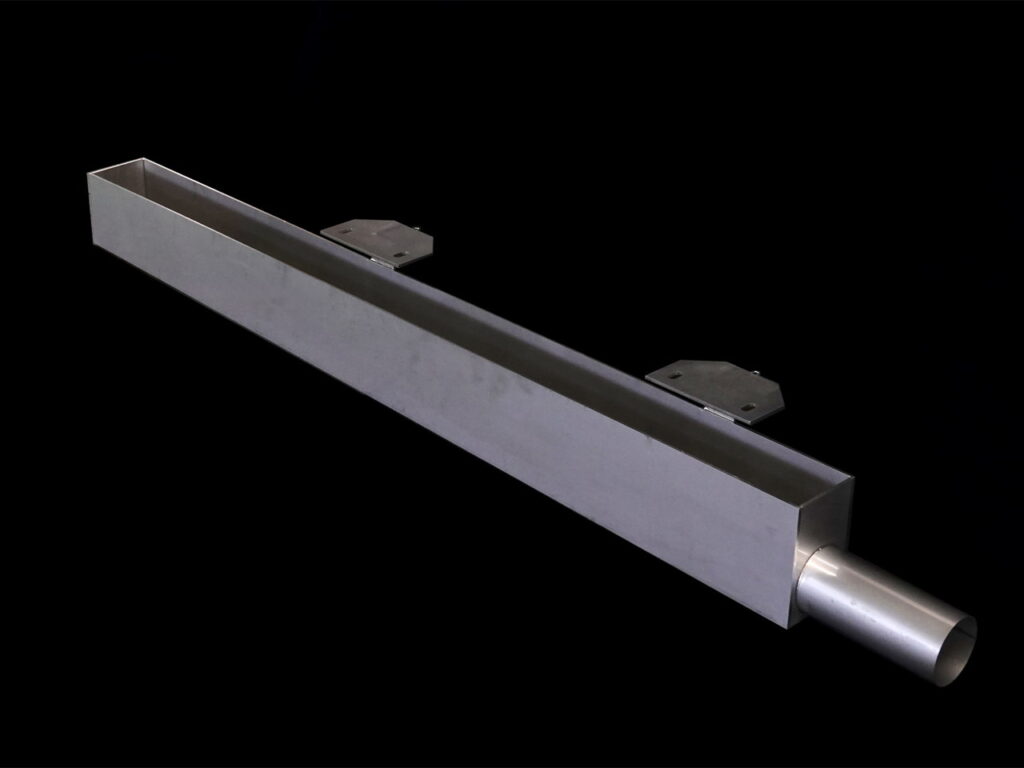

排水樋

どちらもフランジに設置するための孔有りプレート一体で製作しています。

上記例の現場写真 大阪府 豊中市
フリーキーワード：豊南歩道橋
