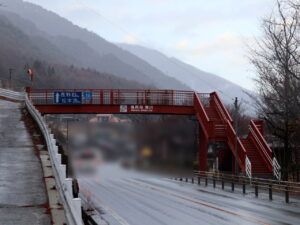

贄川横断歩道橋 / 長野県 / 補修 / 排水管 あとからフレキ（床版排水材として使用）

・発注者/自治体：中部地方整備局 飯田国道事務所
・排水装置納入日：2023.09
・撮影日：2024.01

贄川横断歩道橋 / 長野県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「高気密ステンレス排水管」「TSあとからフレキ」を採用いただいた事例となります。
  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

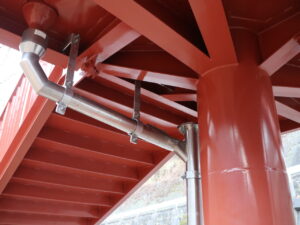

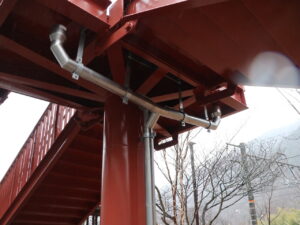

高気密ステンレス排水管をご採用頂きました。

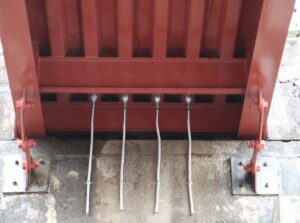

TSあとからフレキ（床版排水材として使用）をご採用頂きました。
※こちらの現場では外から下面にでは無く、デッキプレートの中から設置をしております
※分類上「E.01 TSステンレス排水桝」「E.03 あとからフレキ」としています

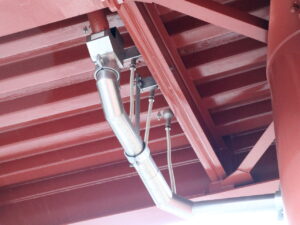

フランジ型掃除蓋を設けています。　　

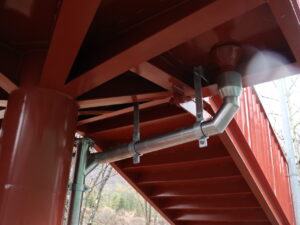

フレキシブルチューブの金具は、桁へ取付けた金具を下へ曲げ吊下げています。　

デッキプレートになります。

排水桝は既設のままとなります。　　　

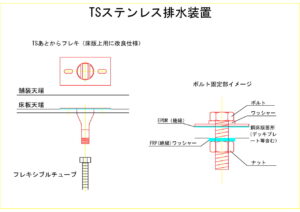

あとからフレキの形状をベースとし一部仕様変更をしております。
参考：同様の製品を使用した他現場例がこちら（薮原横断歩道橋）にございます。

施工時写真
※コンクリート斫ったデッキプレートに孔明をして設置しています
(参考：写真上側の黄色っぽい箇所はFRPシートです）

施工時写真
※絶縁の為、t=1.0mmのEPDM（エチレンプロピレンジエンゴム）を挟んでいます
→参考：異種金属接触、絶縁に関してはこちらをご覧ください。

施工時写真
※下面より撮影
絶縁の為、FRPワッシャを使用しています。
