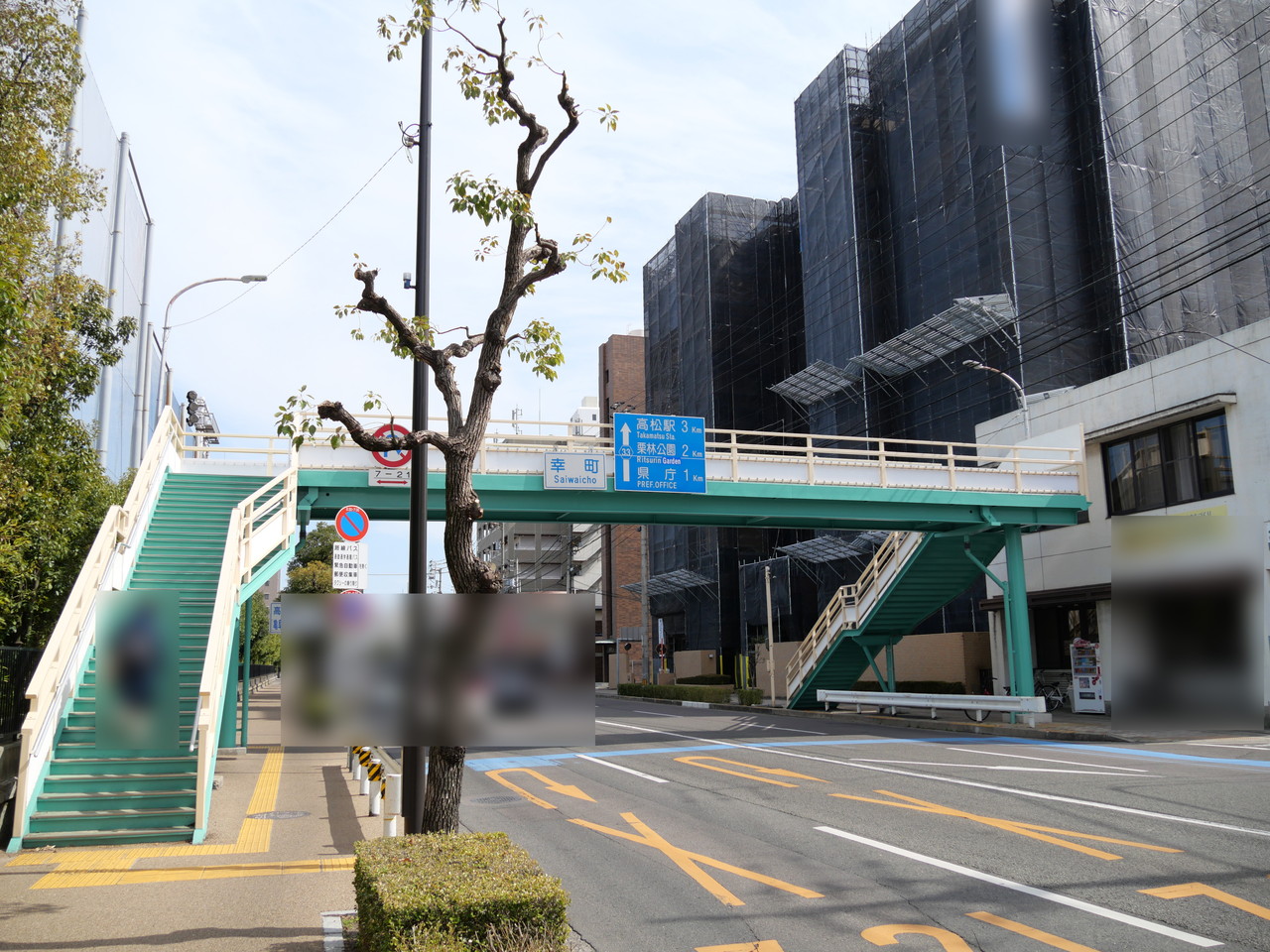

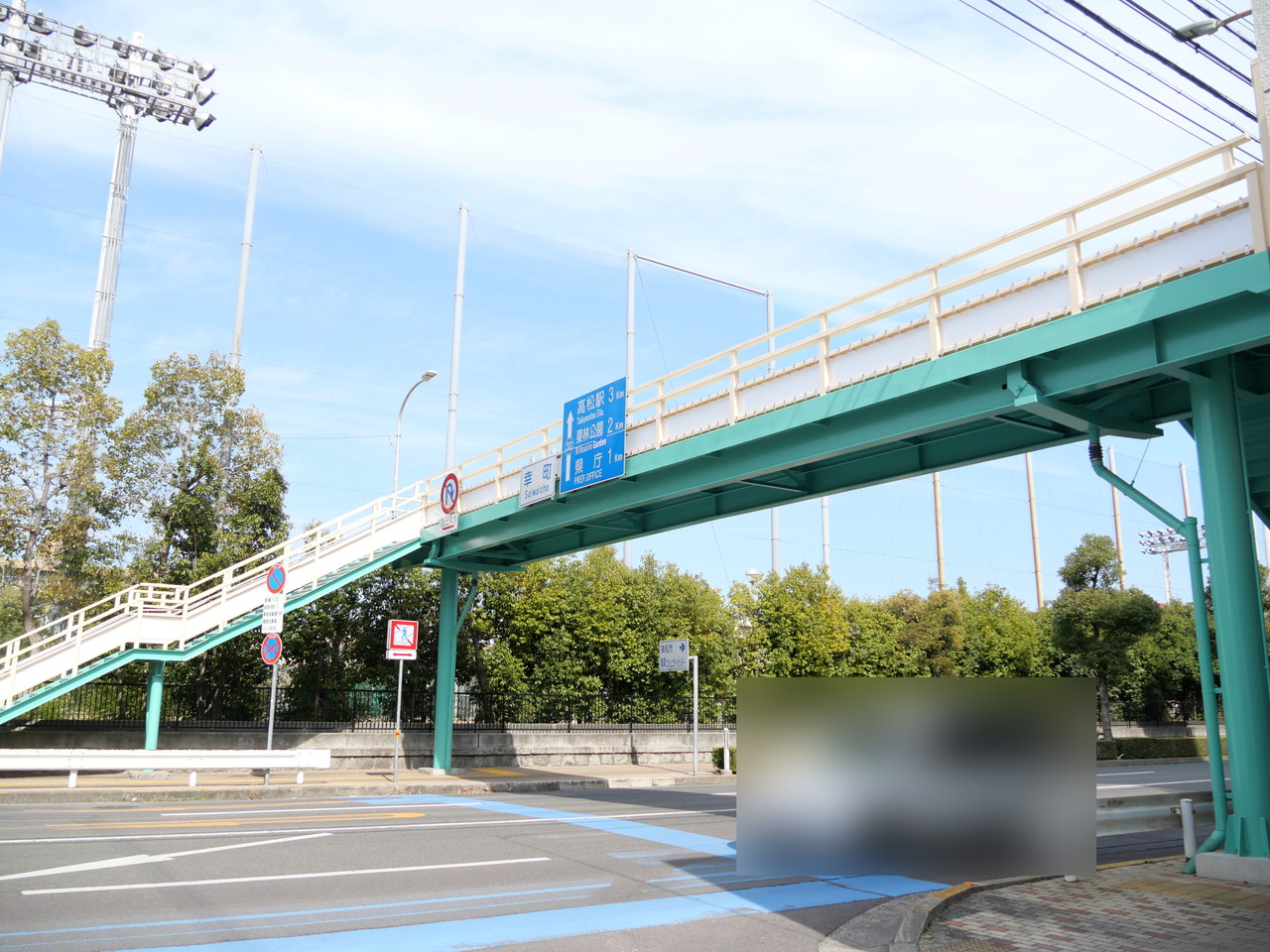

宮脇横断歩道橋 / 香川県 / 補修 / 排水桝 樋

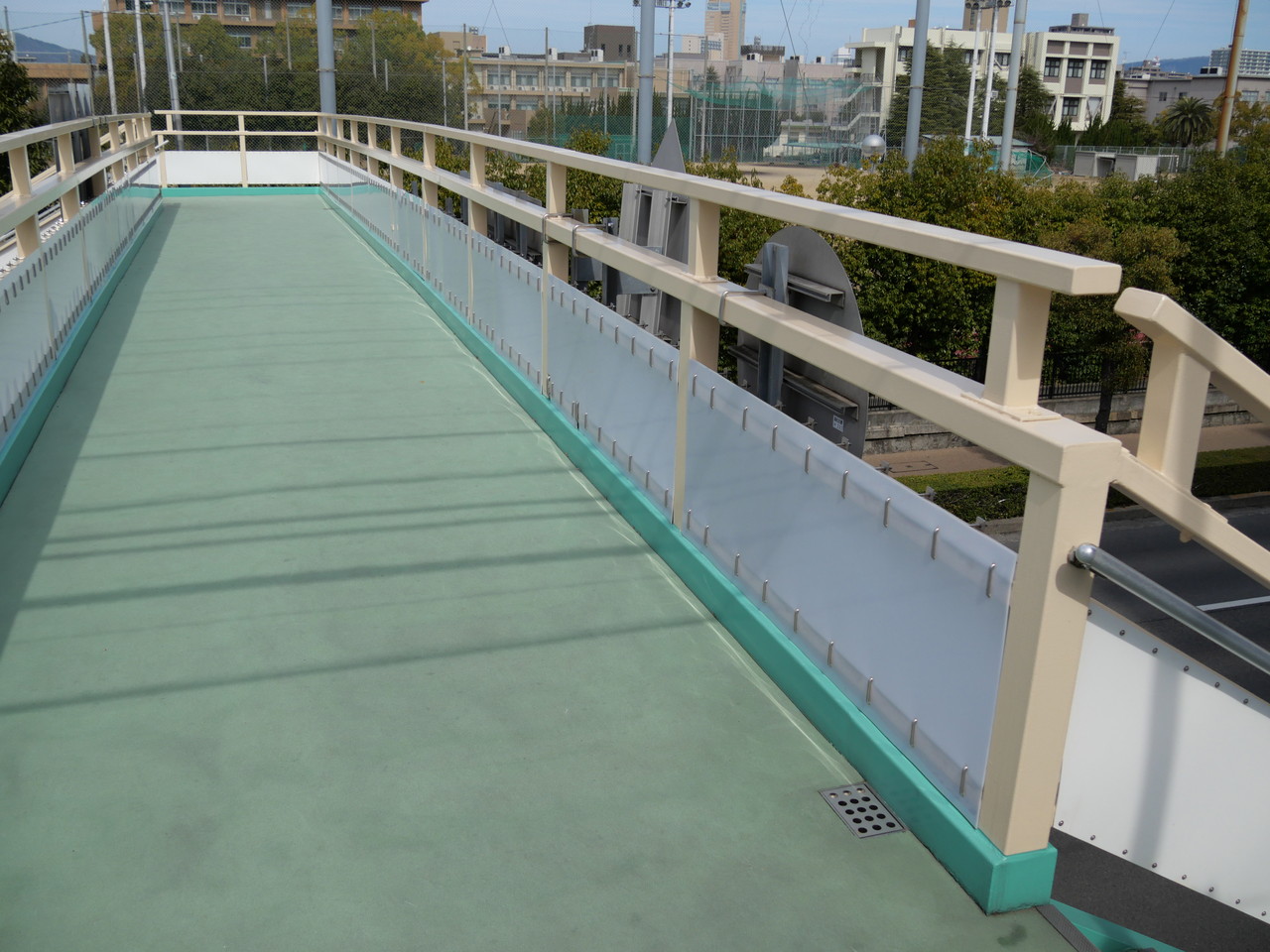

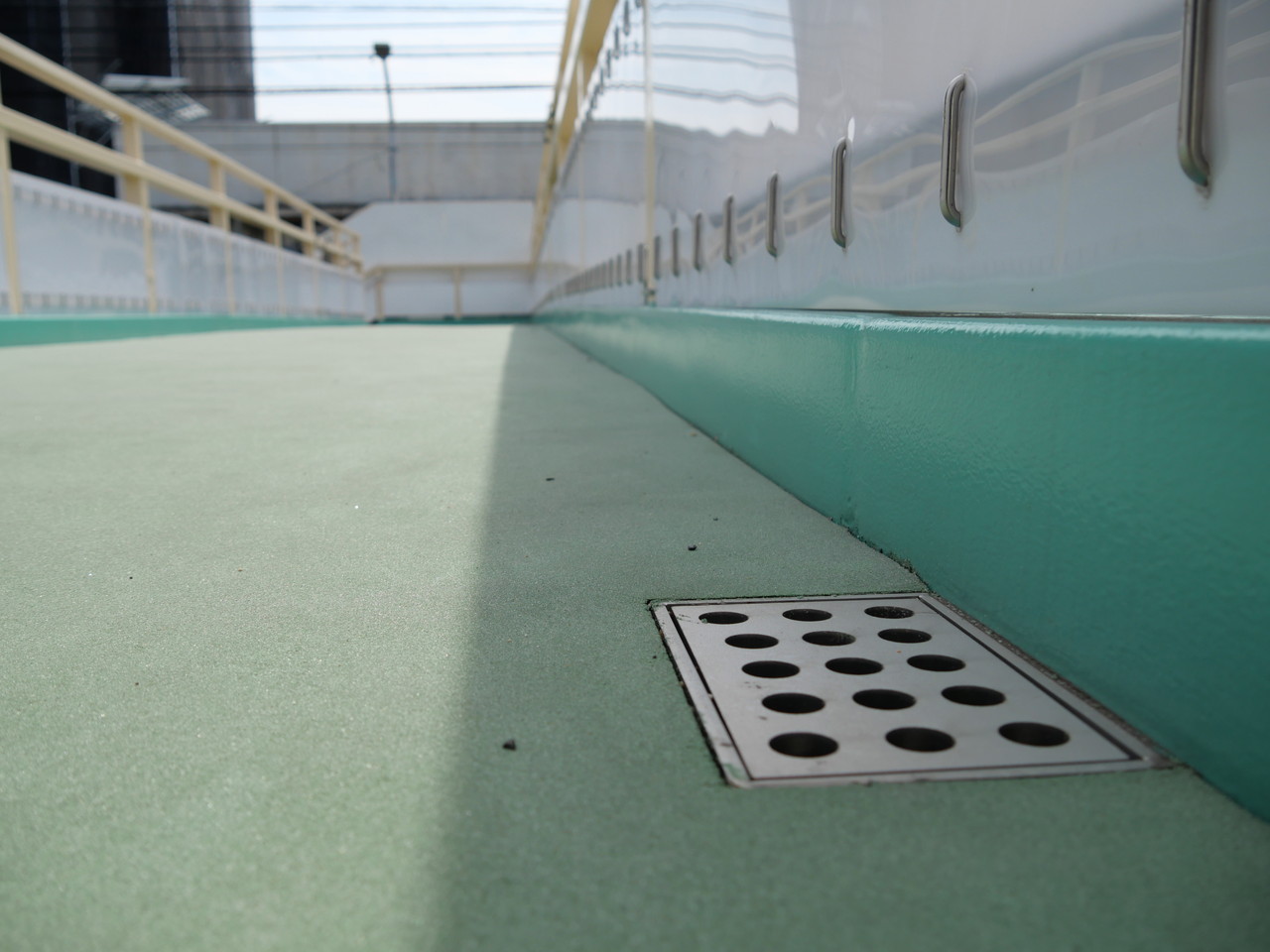

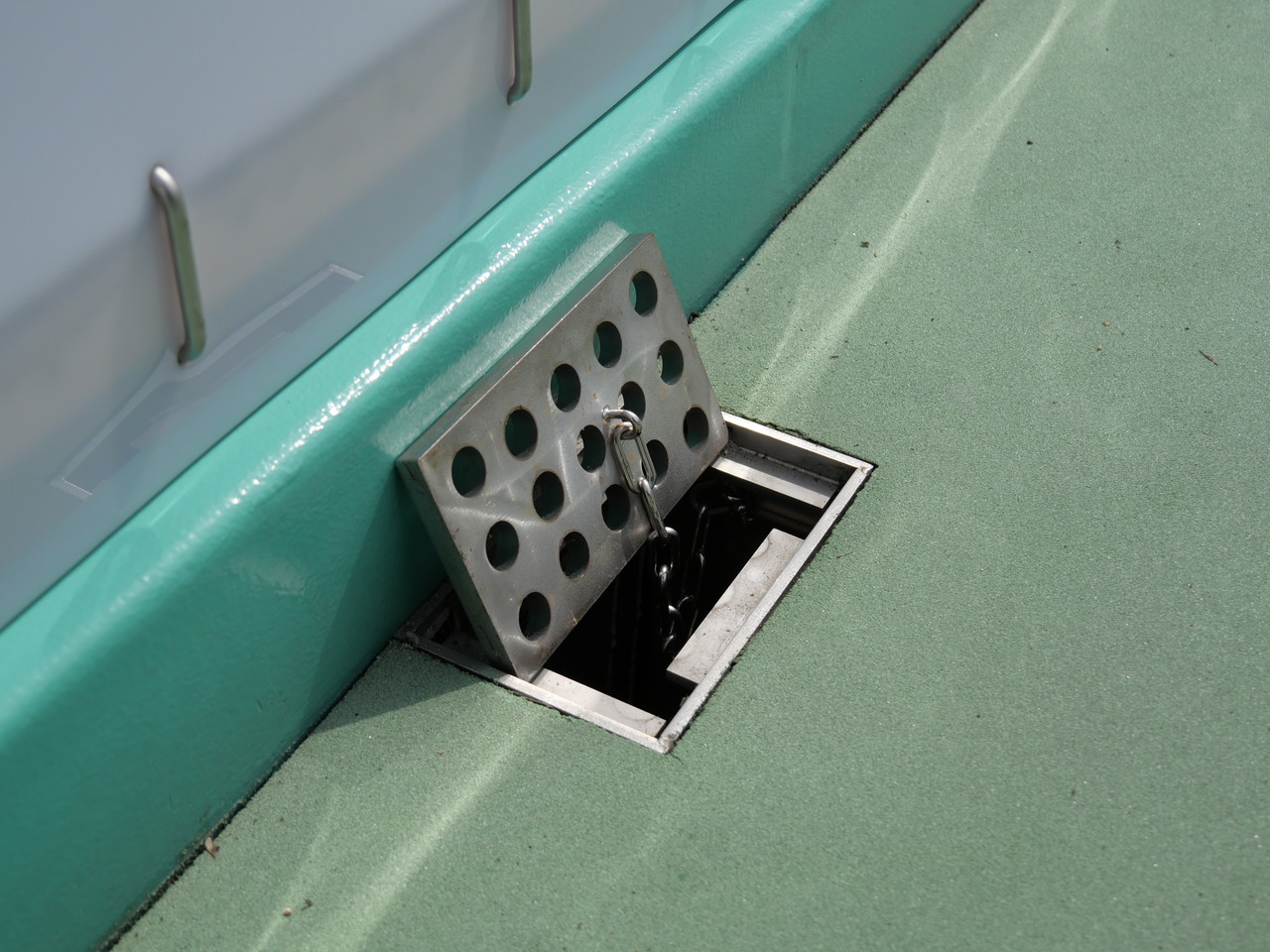

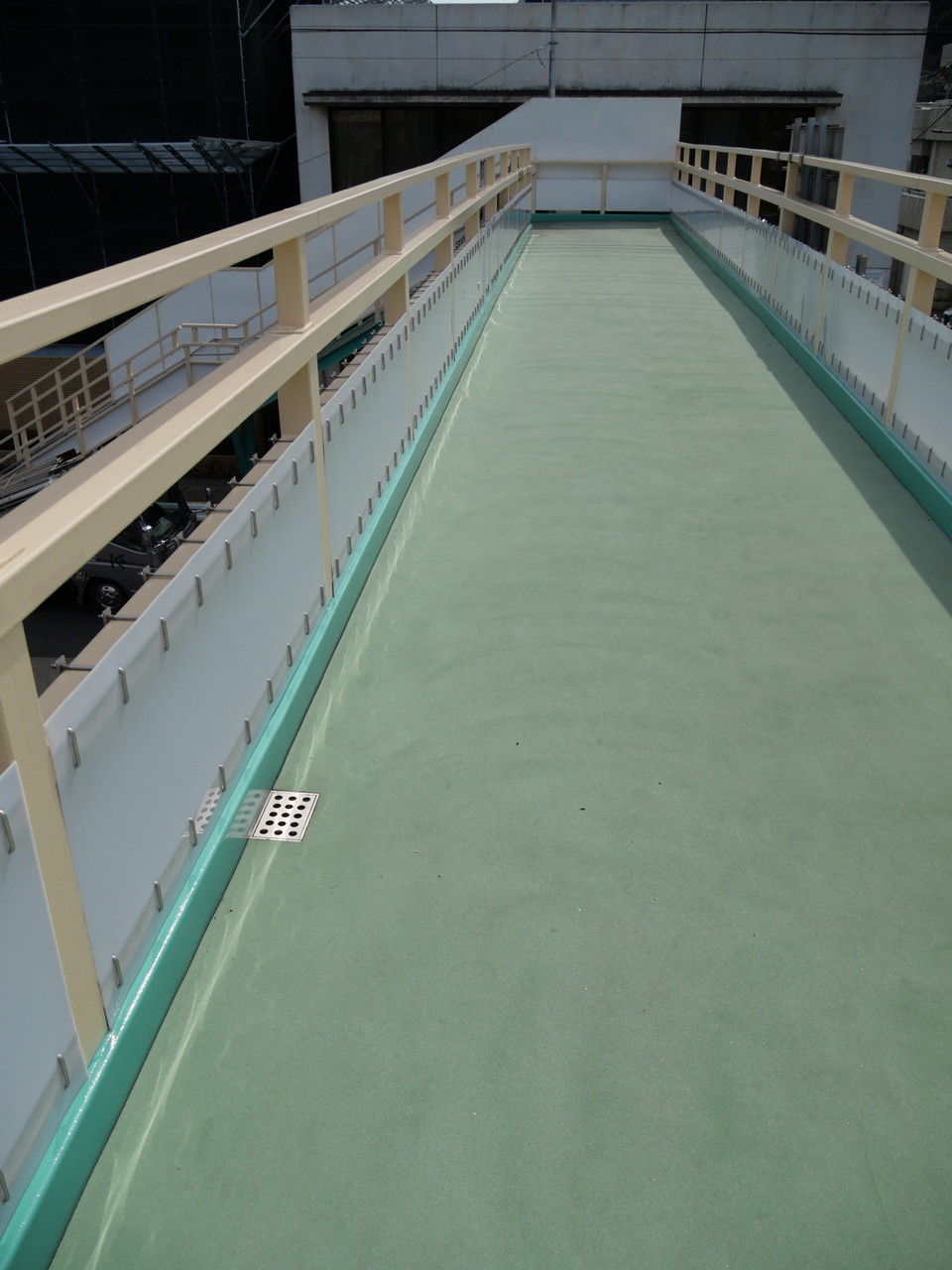

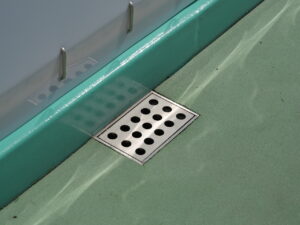

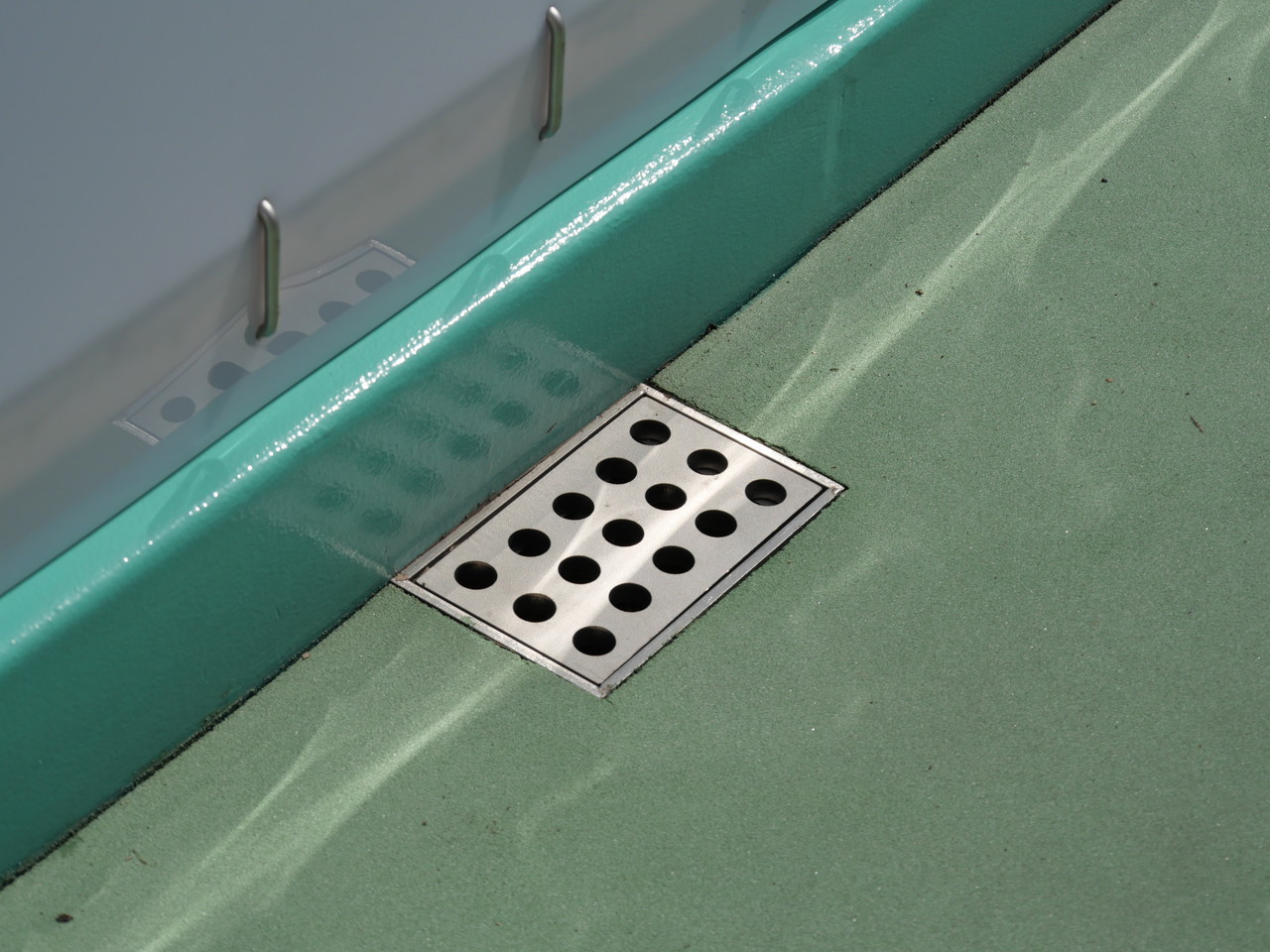

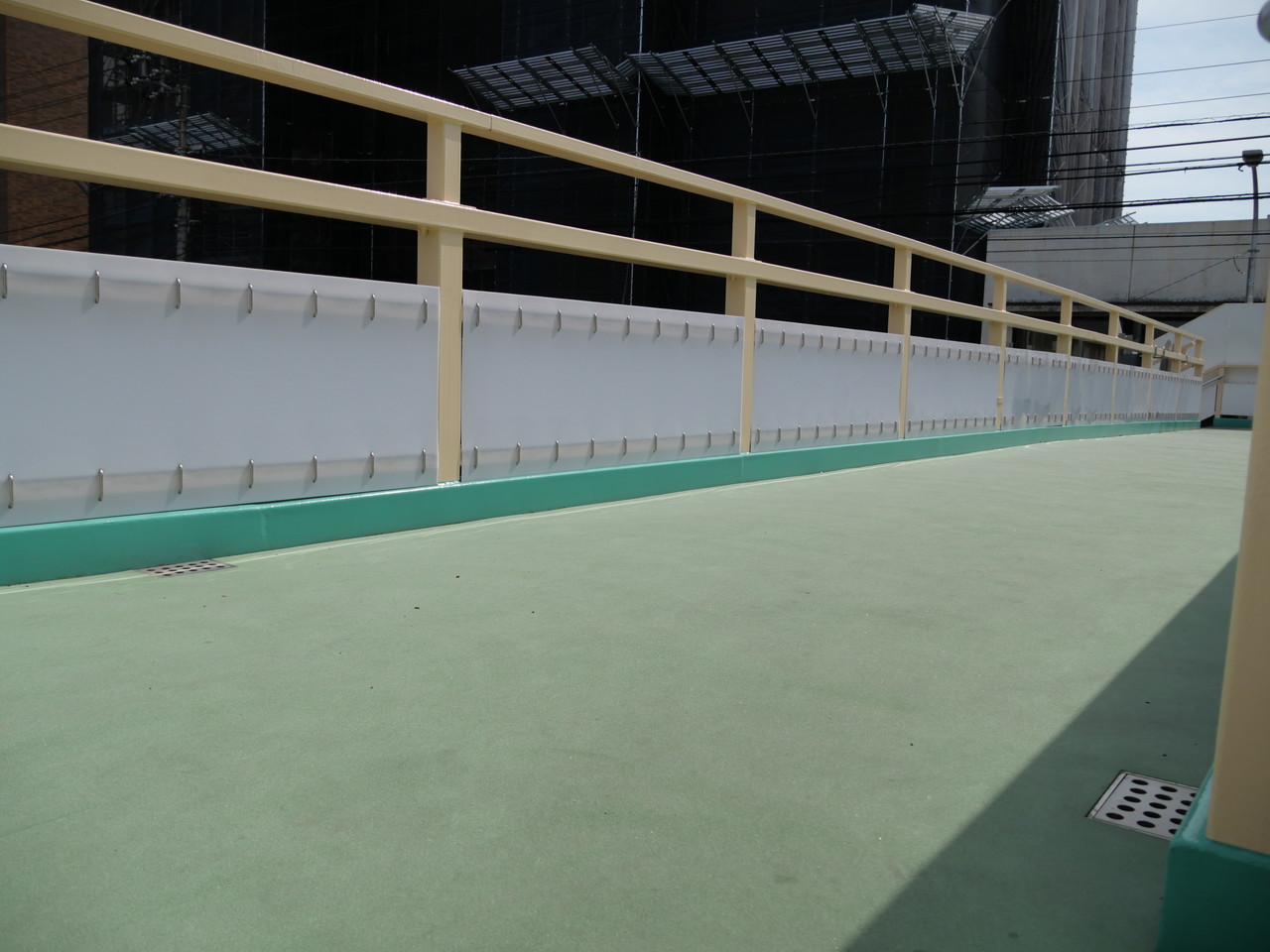

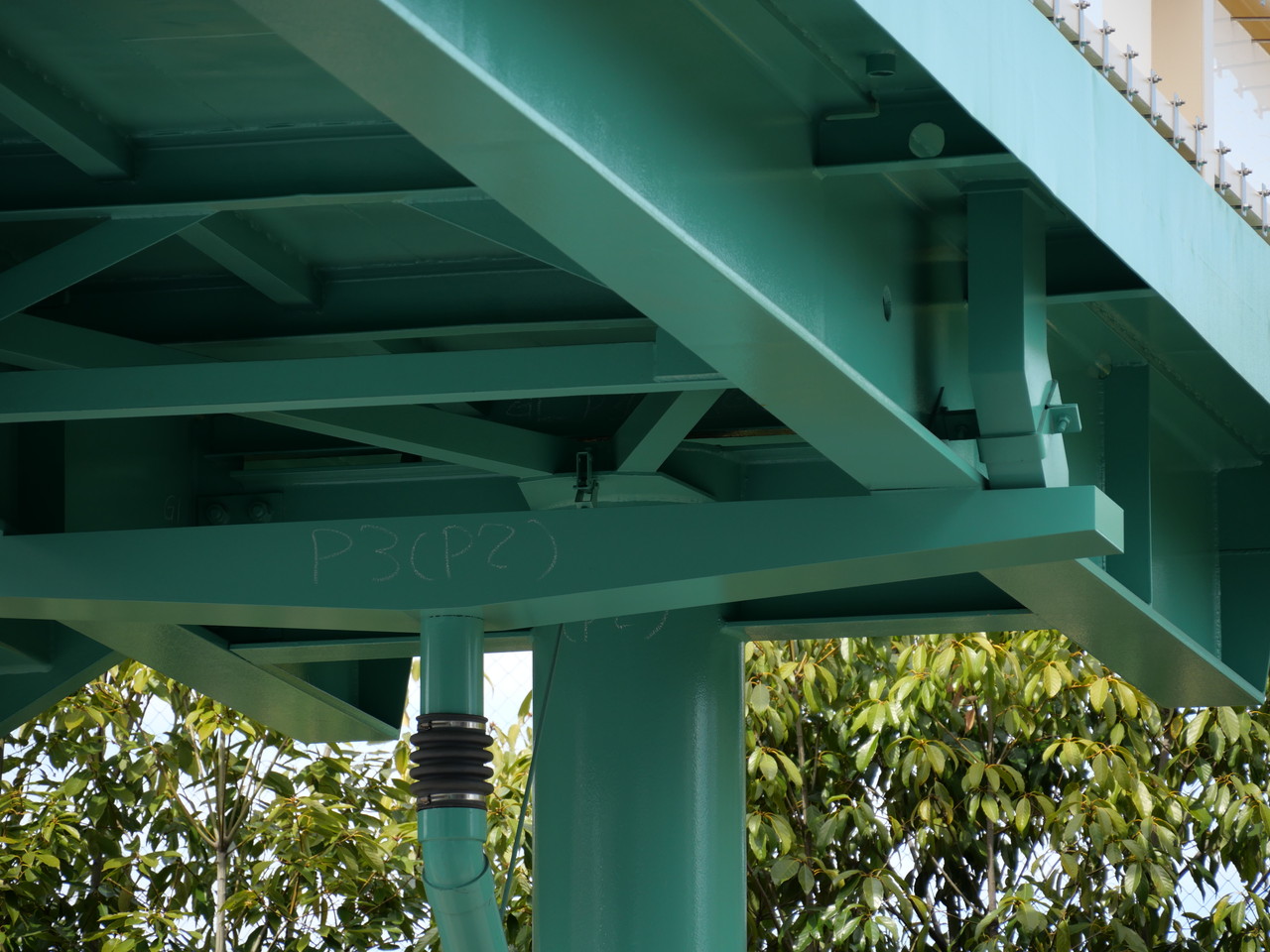

既設の排水桝は現在の設置位置より橋梁中央側にあり、そこから排水管を横引きして橋脚付近まで導水する構造となっていました。

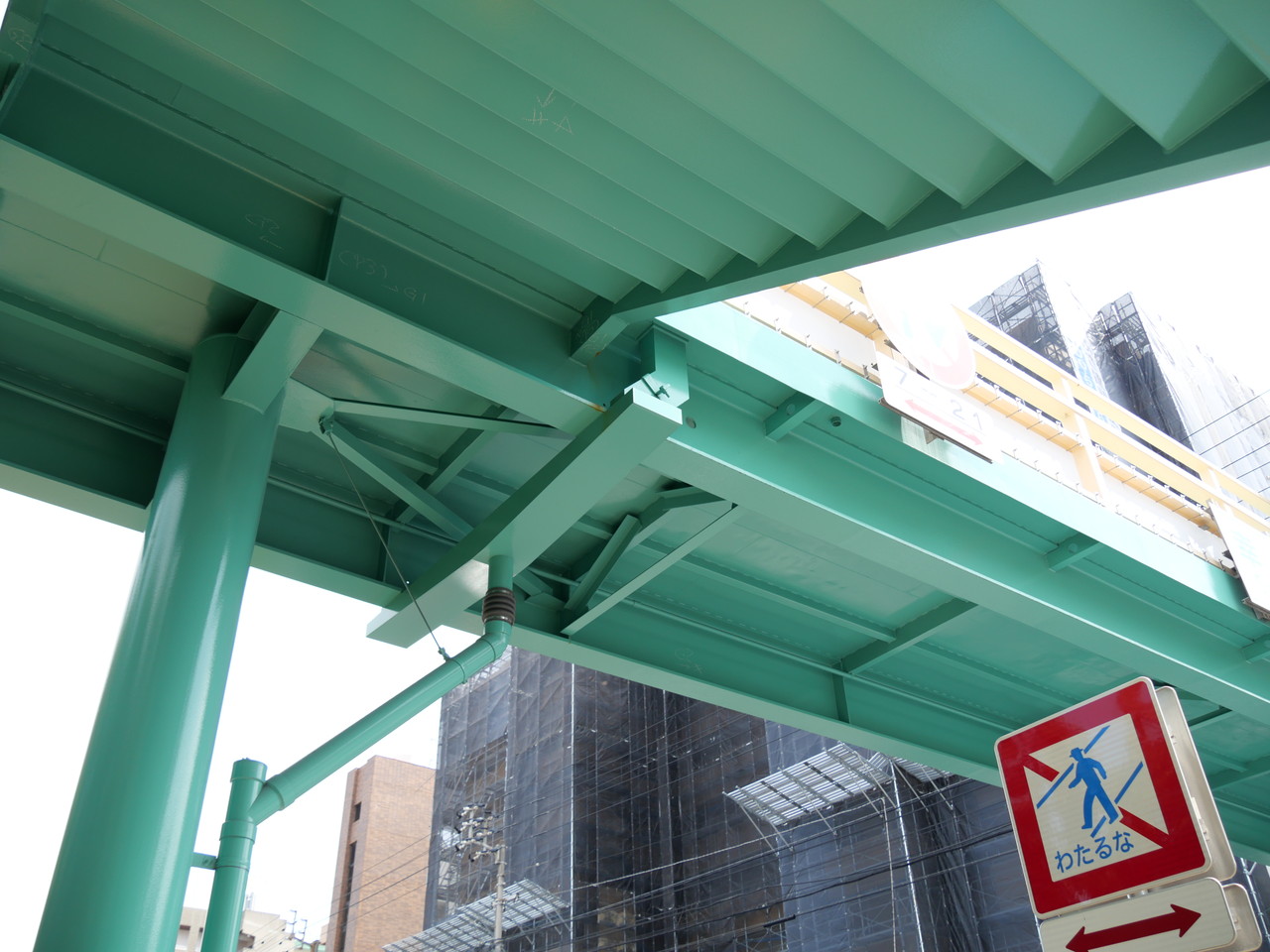

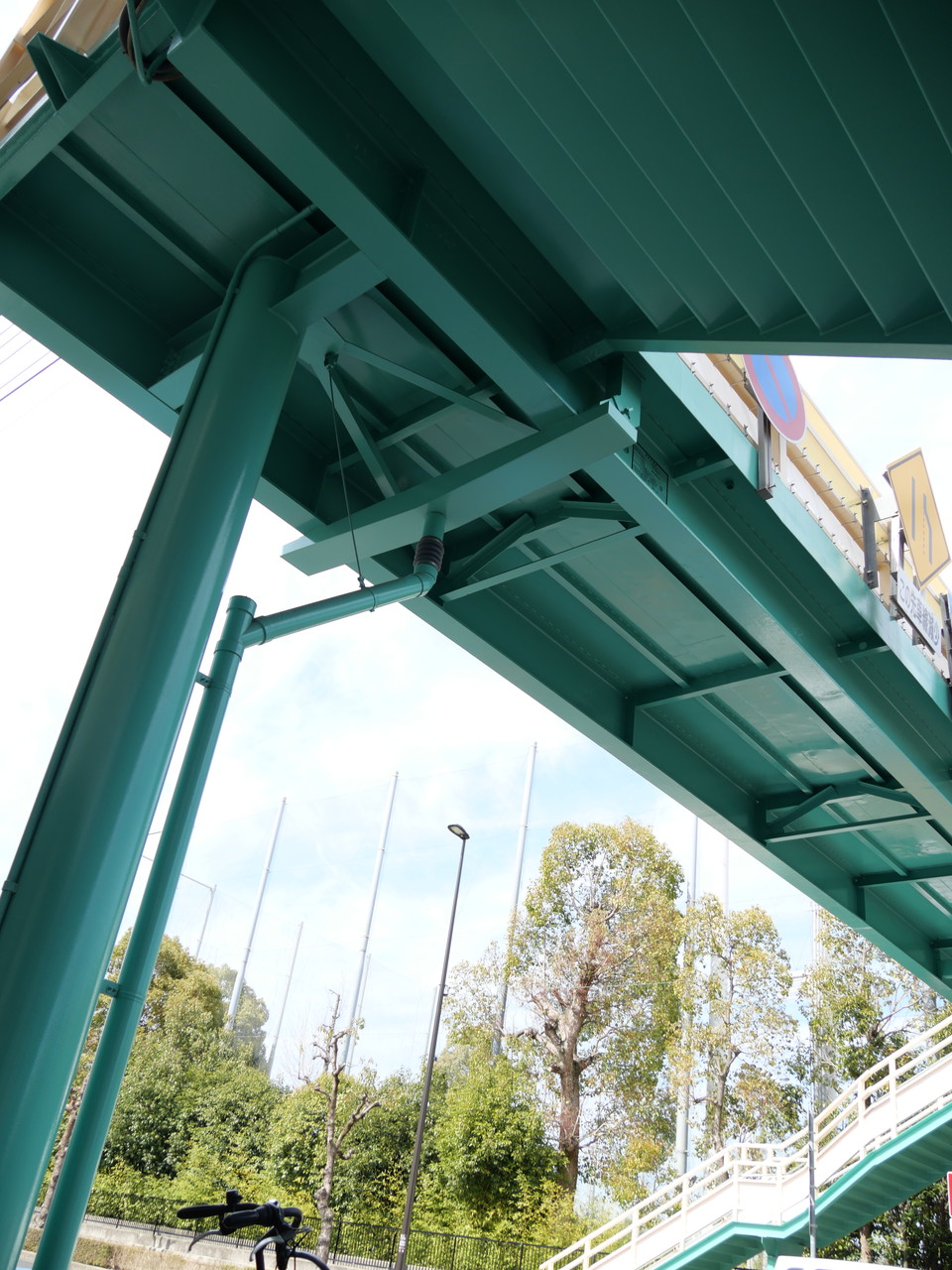

補修にあたり、この横引排水管を廃止し、排水桝からの排水を排水樋で受け、既設の塩ビ管へ導水する計画となりました。

ただし、新たに排水桝を設置する位置の直下には排水樋を設置できないため、排水桝から排水樋まで位置をずらして導水する必要がありました。

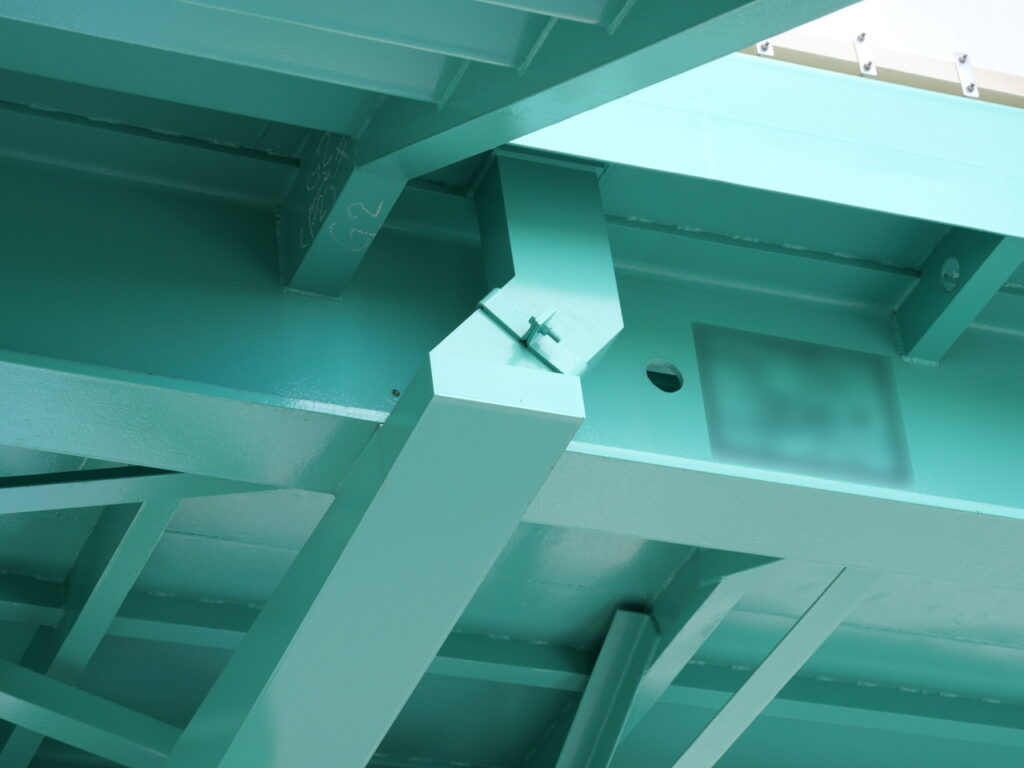

限られたスペース内に納めるため、流末管には正方形ではなく高さを抑えた長方形の角管を採用しました。

排水桝の設置位置と排水樋の位置が一致しない条件に対し、管の断面形状やクランク量を現場条件に合わせて製作することで、排水経路を確保しています。

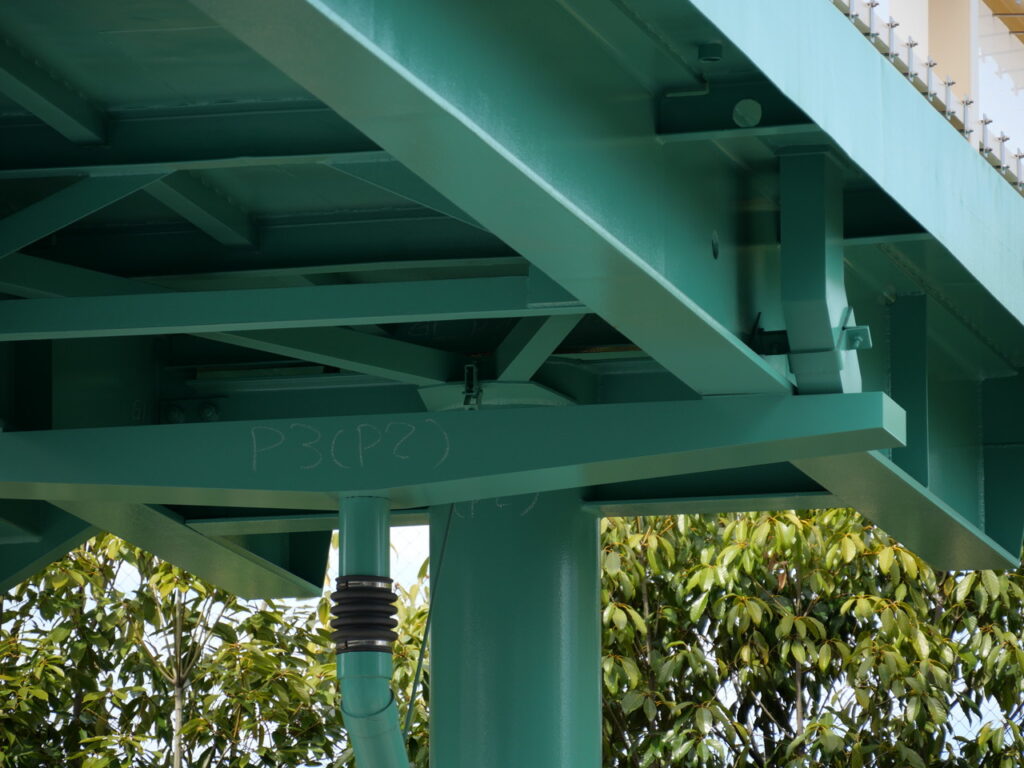

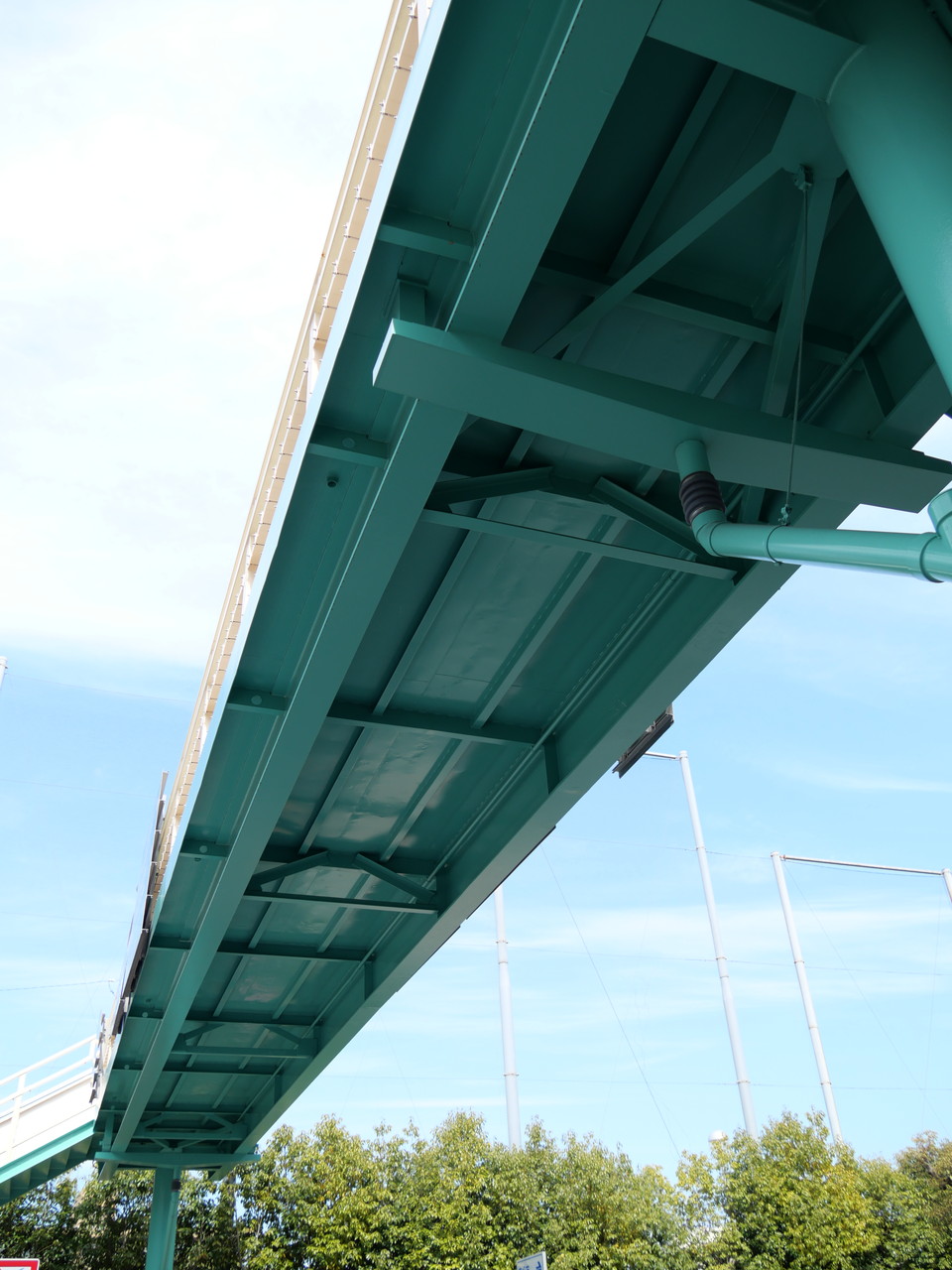

一般的な排水樋では、樋の端部付近を桁フランジへ固定する形状が多く見られますが、本現場では樋端部から少し内側へ寄せた位置に取付プレートを設けています。

取付プレートと桁フランジの間にはEPDMを挟み、異種金属接触を避けるための絶縁を施したうえで、ボルトにより固定しています。

※写真の排水装置に施されている塗装は、製品納入後に現地で施工されたものです。

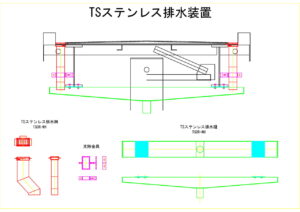

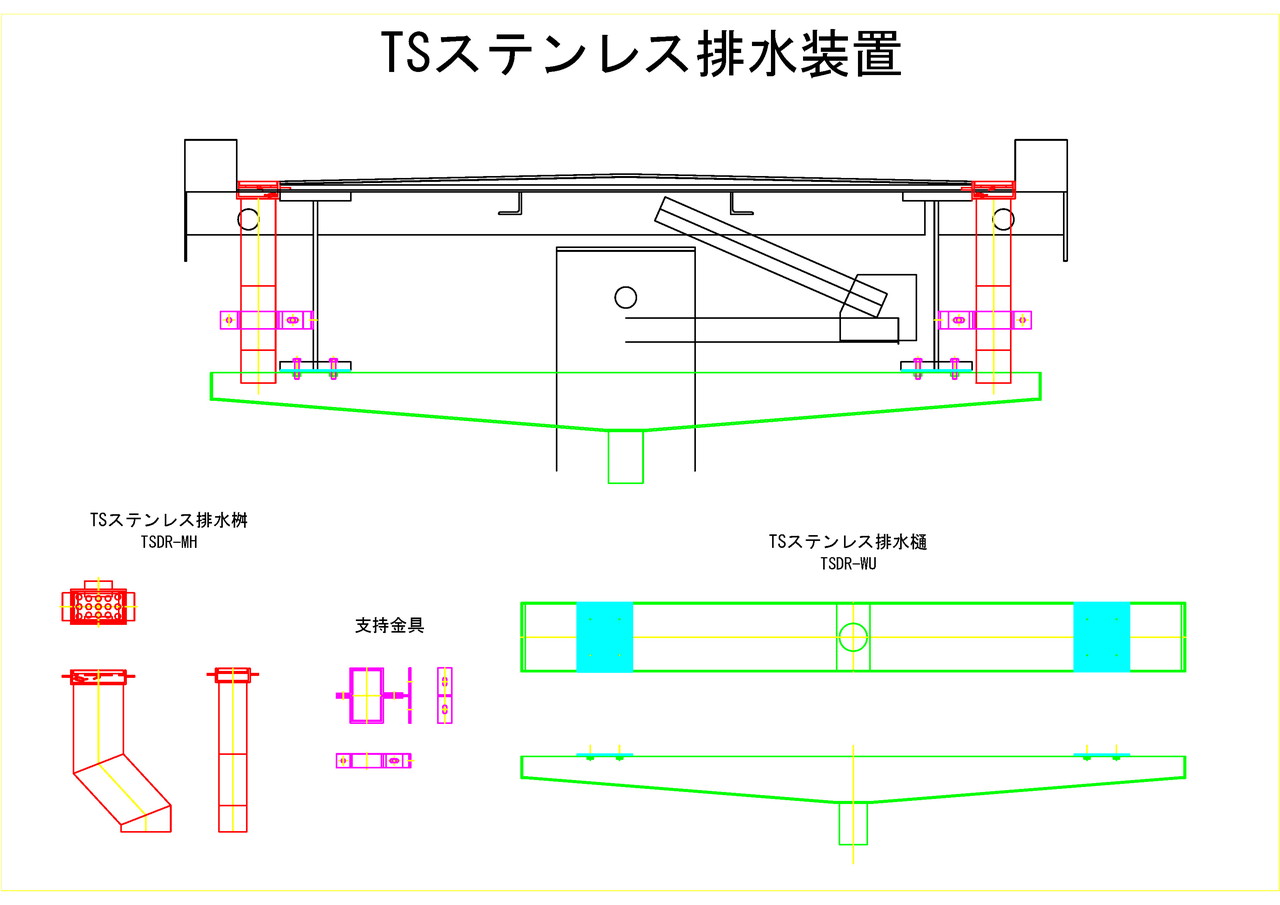

本事例では、既設の横引排水管を排水樋へ変更するという設計上のご要望をもとに、排水桝の流末形状、角管の断面寸法・クランク形状、排水樋の長さや取付位置などを確認しながら形状を決定しました。

当社では、排水桝・排水管・排水樋・支持金具などを個別に製作するだけでなく、それぞれを組み合わせ、現場条件や設計者のご要望に応じた排水経路をご提案します。

「既設の排水経路を変更したい」「排水桝直下に流末を設けられない」「既設配管へ接続したい」といった場合も、形状の提案・作図・製作を行っていますので、お気軽にお問い合わせください。
