①-C: (主に)自動車専用道等に
比較的大型 / 輪荷重対応 TSDR-G
![橋梁用TSステンレス排水装置 自動車道用のページへ](https://tospa.jp/wp-content/uploads/TSDR-G_211013.jpg)
ステンレス製で長寿命、荷重の掛からない箇所は薄型にて製作し軽量、低コストを実現しています。
グレーチング仕様で異なった形状は①-F. その他製作事例のご紹介(排水桝補修図/歩掛例含む)も合わせてご覧下さい。
S01-1b. 排水桝-グレーチング仕様
排水桝(グレーチング仕様)CAD図
- SUS304製で腐食に強い ※グレーチングはSS400めっきになります
- 薄型で非常に軽量です ※鋳物製との比較時
- 形状、サイズ、水抜孔等、変更の自由度が高い
①-C1.各種製作例
TSDR-GH/GT
①-C1-1. TSDR-GH/GT

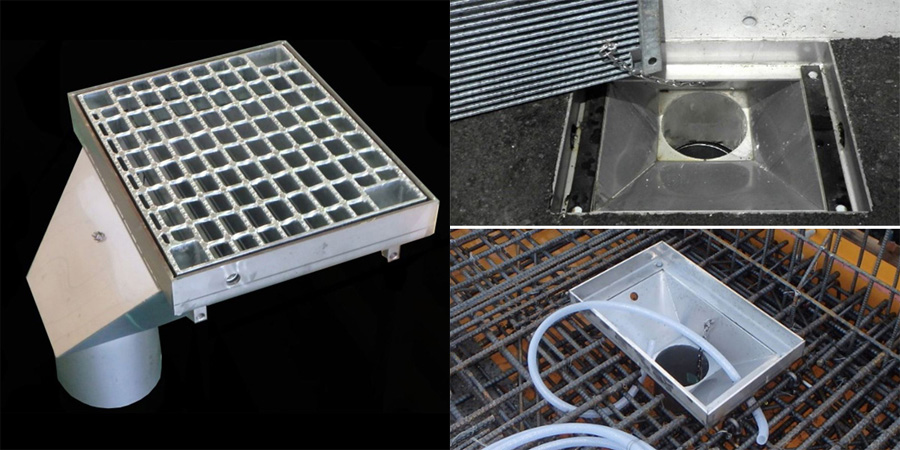

標準的な仕様製作、設置例
形状例
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/TSDR-GH-211012-02-1.jpg)
![ステンレス橋梁用排水桝 サイドからの例](https://tospa.jp/wp-content/uploads/2017/08/TSDR-EX2-11-2-e1532487503647.jpg)
![橋梁用排水桝へアンカーバーを取り付けた例](https://tospa.jp/wp-content/uploads/2017/08/TSDR-EX2-11-1-e1532487533799.jpg)
![ステンレス橋梁用排水桝(グレーチングを外した)例](https://tospa.jp/wp-content/uploads/2017/08/TSDR-EX2-11-3-e1532487477319.jpg)
設置例
![橋梁用排水桝で水抜き孔をロート部へ設置時写真](https://tospa.jp/wp-content/uploads/2017/08/TSDR-EX2-12-1-e1532486633194.jpg)
![橋梁用排水桝 設置後写真](https://tospa.jp/wp-content/uploads/2017/08/TSDR-EX2-12-3-e1532486608855.jpg)
![橋梁用排水桝設置例](https://tospa.jp/wp-content/uploads/2017/08/TSDR-EX2-12-4-e1532486569711.jpg)
![橋梁用排水桝 ステンレス本体とめっきグレーチング例](https://tospa.jp/wp-content/uploads/2017/08/TSDR-EX2-12-2-e1532486590725.jpg)
①-C1-2. ステンレスグレーチング
仕様例
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/TSDR-GH-SG-211012-01.jpg)
![](https://tospa.jp/wp-content/uploads/2018/10/SUSDR-181015-1.jpg)
![](https://tospa.jp/wp-content/uploads/2018/10/SUSDR-181015-2.jpg)
SUS304グレーチング例
通常のSS400めっき製より高価となりますが塩害の激しい環境等におすすめです。
上記例の現場写真 新潟県
フリーキーワード:弁天大橋
①-C1-3. 管(流末)部を二重構造とした
排水桝の製作例
![](https://tospa.jp/wp-content/uploads/2018/09/TSDR-GT1809-2.jpg)
TSDR-GT 管部二重構造桝例 写真①
![](https://tospa.jp/wp-content/uploads/2018/09/TSDR-GT1809-3.jpg)
TSDR-GT 管部二重構造桝例 写真②
![](https://tospa.jp/wp-content/uploads/2018/09/TSDR-GT1809-1.jpg)
TSDR-GT 管部二重構造桝例 写真③
![](https://tospa.jp/wp-content/uploads/2018/09/158efee96d044fea231e6efe0f929c70-1024x205.jpg)
①-C1-4. 地覆埋設部に掃除蓋付管一体とした
排水桝の製作例
![](https://tospa.jp/wp-content/uploads/20201204TSDR-GT-3.jpg)
TSDR-GT 地覆埋設部に掃除蓋付管一体とした排水桝 図例
![](https://tospa.jp/wp-content/uploads/20201204TSDR-GT-2.jpg)
TSDR-GT 地覆埋設部に掃除蓋付管一体とした排水桝 写真①
![](https://tospa.jp/wp-content/uploads/20201204TSDR-GT-1.jpg)
TSDR-GT 地覆埋設部に掃除蓋付管一体とした排水桝 写真②
上記例の現場写真 長野県
フリーキーワード:滝の湯川橋
※上記 設置 現場写真は積雪の為、排水桝そのものは見えておりませんことご了承願います
①-C1-5. その他形状例
![橋梁用排水桝 輪荷重対応のグレーチング仕様](https://tospa.jp/wp-content/uploads/2017/08/TSDR-EX3-010-e1532496998680.jpg)
形状例①
500×250枠サイズでグレーチング仕様例。より小型のグレーチング仕様(縦断側250×横断側110程度より※開口部面積は小さくなる)も可能。
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/TSDR-GT-211012-01.jpg)
形状例②
地覆箇所へ入り込む位置への設置の為、上面カバーを一体として製作しています。
![橋梁用排水桝 積雪地区での長い仕様](https://tospa.jp/wp-content/uploads/2017/08/TSDR-EX3-009-e1532496953246.jpg)
③形状例
グレーチング仕様で幅広(横断側)、偏芯のある大型タイプ排水桝となります。
近似製品CAD図
![](https://tospa.jp/wp-content/uploads/2017/08/TSDR-NC1-005-1.jpg)
![橋梁用排水桝形状例イメージ](https://tospa.jp/wp-content/uploads/2017/08/TSDR-NC1-006-1024x177.jpg)
サイズ、地覆側に寄せる、偏芯、勾配、水抜孔位置やサイズ等、柔軟に対応可能です。複雑な形状ご希望の場合でも先ずはお気軽にご相談ください。
①-C2.自在勾配排水桝「まがるくん」
(TSDR-GM)
①-C2-1. 「まがるくん」について
縦断、横断勾配に現場設置時に対応できる可動式排水桝
仕様
- ロート(ホッパー)下部のパイプ部分に全方位転換可能なジョイント構造をもち、上面と接続管中心の鉛直線との角度を自由に設定できる。
- ステンレス(SUS304)を使用している。(グレーチングはSS400めっき)
特徴・メリット
- 橋梁舗装面の縦断勾配、横断勾配に自在に適応可能である。排水桝周辺の舗装面に余分な段差が発生しない為、車両の通行に支障とならない。
- 材質にステンレス(SUS304)を採用しているため腐食に対して耐久性がある。冬季橋面の凍結防止に使用される塩化カルシウム等の薬品による腐食に強い。
- 軽量(既製品の1/5)である。人力による設置が可能。施工費の低減と安全
※2014年10月でNETIS掲載期間が終了しています。掲載時NETIS番号 CB-050015-V
![](https://tospa.jp/wp-content/uploads/2017/08/TSDR-NC1-003-b-1024x576.jpg)
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/TSDR-GM-211012-03.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-NC1-005gm.jpg)
横断方向へ調整設置イメージ
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/TSDR-GM-211012-01-1024x783.jpg)
可動イメージ(縦断、横断とも10度の例)※透かし図になります
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/TSDR-GM-211012-02.jpg)
自在勾配排水桝「まがるくん」CAD図
