①-E: 床版貫通管 / 貫通桝、
嵩上げ / キャップ / 上枠の製作事例
![橋梁用 TSステンレス排水装置 床版貫通 嵩上げ用のページへ](https://tospa.jp/wp-content/uploads/TSDR-BH-CA-211013.jpg)
①-E1.床版貫通管 / 貫通桝
製作事例
S01-3a. 床版貫通管(上枠無)
床版貫通管 (全ネジ仕様タイプ)
①-E1-1. 標準仕様 床版貫通管
(TSDR-BH/MH)
○おすすめ:床版貫通管 全ネジ仕様タイプ
![](https://tospa.jp/wp-content/uploads/TSDR-200206-1.jpg)
![](https://tospa.jp/wp-content/uploads/2019/08/TSDR-MH-301_001.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-211014-02-e1634171297682-253x1024.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-200206-2.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR20020-3.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-211014-01.jpg)
○バーの箇所をプレート、角棒等で製作した例
![床版版貫通管製作事例(丸管、角管)](https://tospa.jp/wp-content/uploads/2017/08/TSDR-HK2-003-1-1024x611.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-0211014-03.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-211014-04.jpg)
プレートを平板や角棒、管径、目皿形状等、ご要望に応じ製作します。

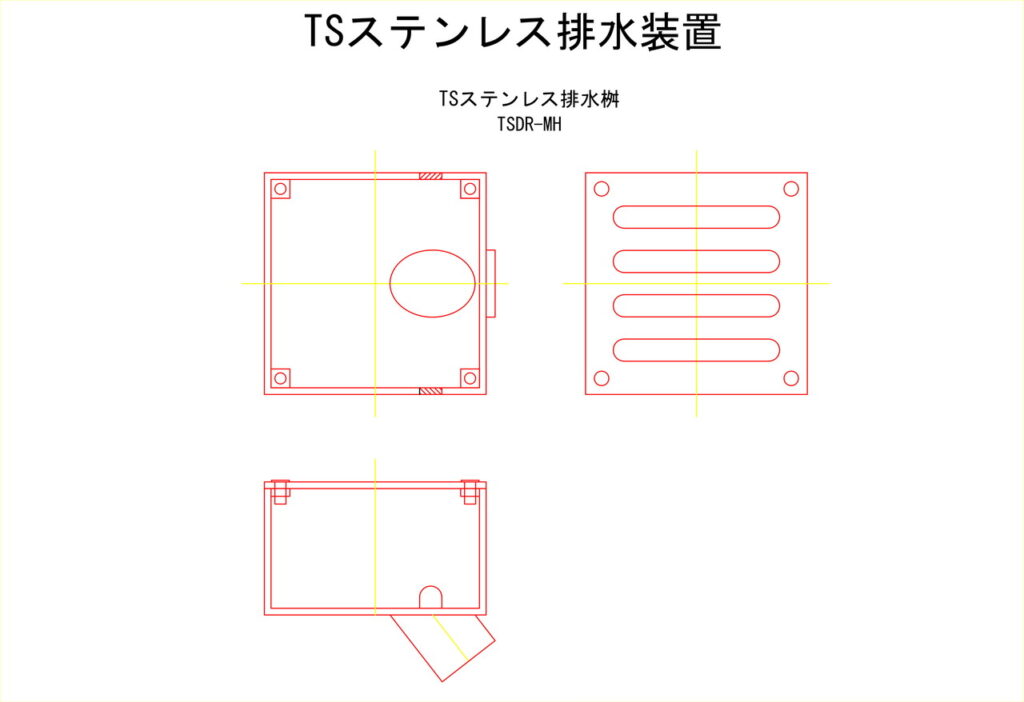

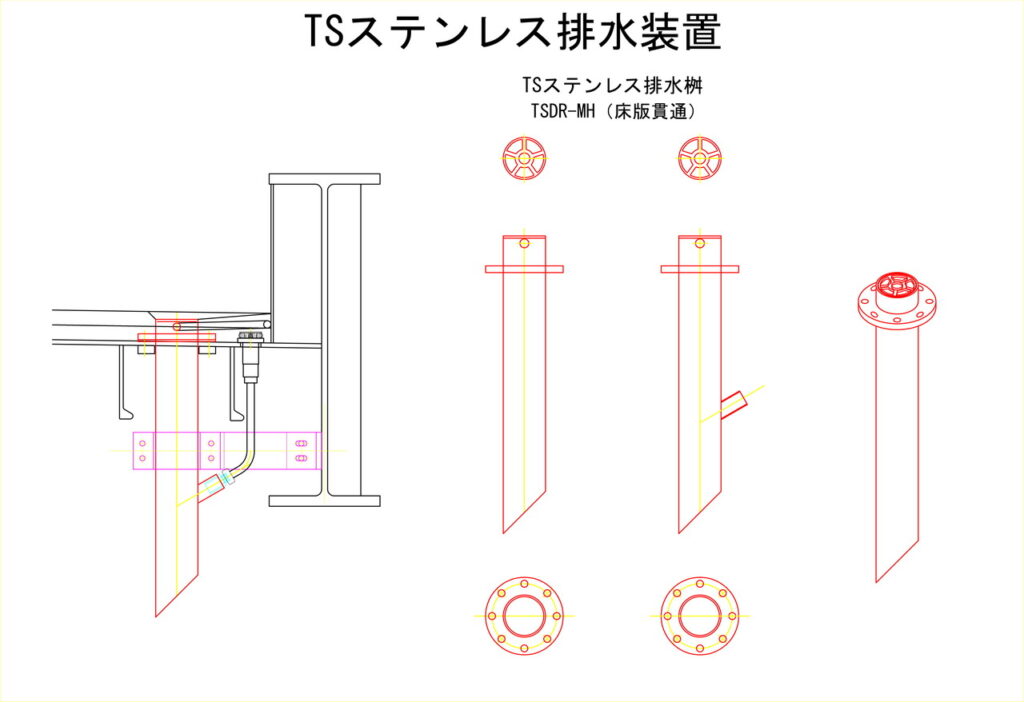

近似製品CAD図
①-E1-2. (舗装厚)PI×TARI管
TSDR-BHPx
○現地で舗装厚に対しての高さ調整が可能
補修 床版貫通管の施工上の課題
■舗装を斫るまで厚さがわからない為に、床版貫通管の注文が出来ず工程を組みづらい
■流末斜切の方向、水抜孔の位置が設置場所により異なる場合がある為、床版貫通管の発注を細かく分けないといけない
→ 「PIxTARI管」は現場で調整が可能
![](https://tospa.jp/wp-content/uploads/TSDR-BHPx-03.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-BHPx-01-1024x382.jpg)
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/TSDR-211014-05-304x1024.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-BHPx-02-1024x518.jpg)
フリーキーワード:TSDR-BHPx
PI×TARI管 TSDR-BHPx

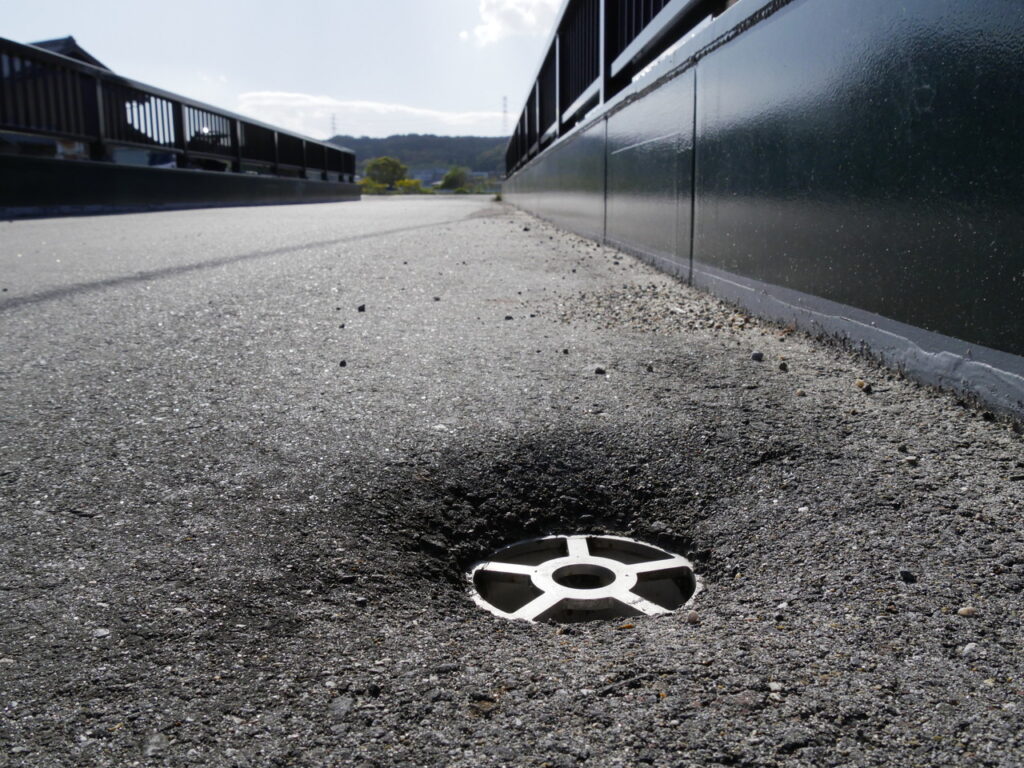

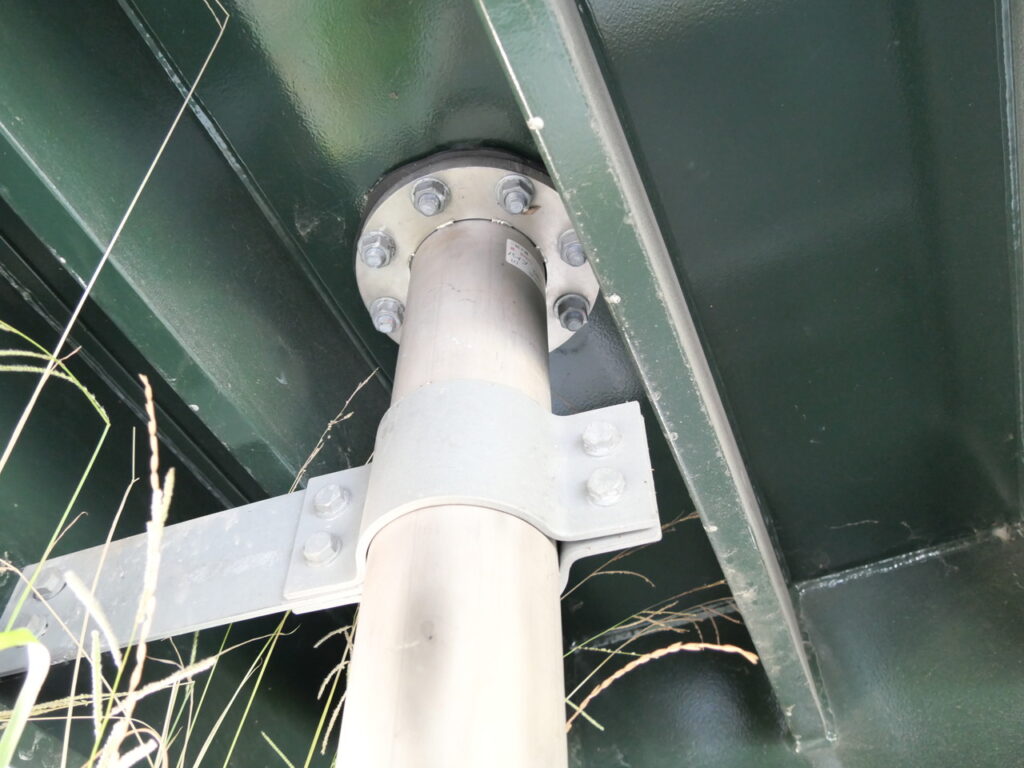

①-E1-3. 床版貫通管の施工写真例
![](https://tospa.jp/wp-content/uploads/TSDR-sekou211014-1.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-sekou211014-2.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-sekou211014-3.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-sekou211014-4.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-sekou211014-5.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-sekou211014-6.jpg)
①-E1-4. 床版貫通桝 仕様例
(TSDR-MH等)
目皿仕様の四角型桝と貫通管を一体にした製品例です
管の箇所は丸管、角管と様々な形状、サイズ、長さ、目皿、グレーチング仕様と各種ご提案、製作可能です。
![](https://tospa.jp/wp-content/uploads/TSDR-MH2304-scaled.jpg)
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/28-04.jpg)
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/28-05-1024x768.jpg)
※補修用は底面フラット仕様が大半です
ロート部を設けての製作も可能ですが、補修工事時は鉄筋のかぶりが限られ床版を斫ることを極力避けコア抜きを行う為、底面フラットでの作図・製作のご指示が殆どです。(底面フラットのため構造上、土砂堆積が発生しやすくなることが考えれる)
※その他形状例は①-G: その他形状製作事例をご覧ください
※底面フラットでロート部有の製品はナオシマス(TSDR-RCF)をご覧ください
S01-2a. 補修排水桝-貫通仕様
排水桝(グレーチング仕様)CAD図
排水桝(SUS目皿仕様)CAD図
①-E2.挿し込み、嵩上げ、キャップ
製作事例
①-E2-1. 仕様例
![](https://tospa.jp/wp-content/uploads/tsdr-211014-41-1024x754.jpg)
S01-2b. 補修排水桝-キャップ仕様(非貫通)
or S01-3b. 床版非貫通(キャップ)管(上枠無)
①-E2-2. 輪荷重対応
グレーチング仕様例 TSDR-GT
標準的な形状例
![](https://tospa.jp/wp-content/uploads/TSDR-GT-211014-11b.jpg)
高さがあり、上向きボルトの例
![](https://tospa.jp/wp-content/uploads/tsdr-gt211004-12.jpg)
鉄筋を避けるためプレートを増やした例
![](https://tospa.jp/wp-content/uploads/tsdr-211015-13.jpg)
上記例の現場写真 兵庫県
フリーキーワード:八幡橋
細目グレーチング、角管例
![](https://tospa.jp/wp-content/uploads/tsdr240513-01-1024x768.jpg)
S01-1b. 排水桝-グレーチング仕様
and S01-2b. 補修排水桝-キャップ仕様(非貫通)
排水桝 グレーチング仕様 (嵩上げ、キャップ仕様)
①-E2-3. ステンレス目皿仕様例
TSDR-MT
標準的な形状例
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/tsdr-mt-211014-31.jpg)
パイプの角度を変え製作した例
![](https://tospa.jp/wp-content/uploads/tsdr-mt-211014-32.jpg)
S01-1a. 排水桝-目皿仕様
and S01-2b. 補修排水桝-キャップ仕様(非貫通)
近似製品CAD図
①-E2-4. 床版非貫通パイプ
キャップ TSDR-CA
標準的な形状例
![](https://tospa.jp/wp-content/uploads/tsdr-ca-211014-11.jpg)
極小サイズの製作例
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/tsdr-ca-211014-13.jpg)
設置途中例
![](https://tospa.jp/wp-content/uploads/tsdr-ca-211014-12.jpg)
水抜き孔を設けた例
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/tsdr-ca-211014-14.jpg)
長めのプレート例
![](https://tospa.jp/wp-content/uploads/2017/08/TSDR-HK1-002-3-e1532487327559.jpg)
水抜き孔有
![橋梁用排水で補修時のキャップ例](https://tospa.jp/wp-content/uploads/2017/08/P2250025-4-e1532487285626.jpg)
S01-3b. 床版非貫通(キャップ)管(上枠無)
近似製品CAD図
①-E2-5. 比較的大型で被せ式とした例
TSDR-GT
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/tsdr-gt-l-2110114-1-1024x797.jpg)
![](https://tospa.jp/wp-content/uploads/tsdr-gt-l-211014-2.jpg)
※既設桝の集水部より下を流用
![橋梁用排水桝で枠の箇所のみ交換補修イメージ](https://tospa.jp/wp-content/uploads/2017/08/TSDR-EX13-001-1024x590.jpg)
上記例の現場写真 長野県
フリーキーワード:水神宮橋
近似製品CAD図
