②-B: TSあとからフレキ
TS-PL_FTL
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pl_ftl-01.jpg)
E.03 あとからフレキ
TSあとからフレキ
②-B1. TSあとからフレキについて
②-B1-1. TSあとからフレキ使用イメ―ジ

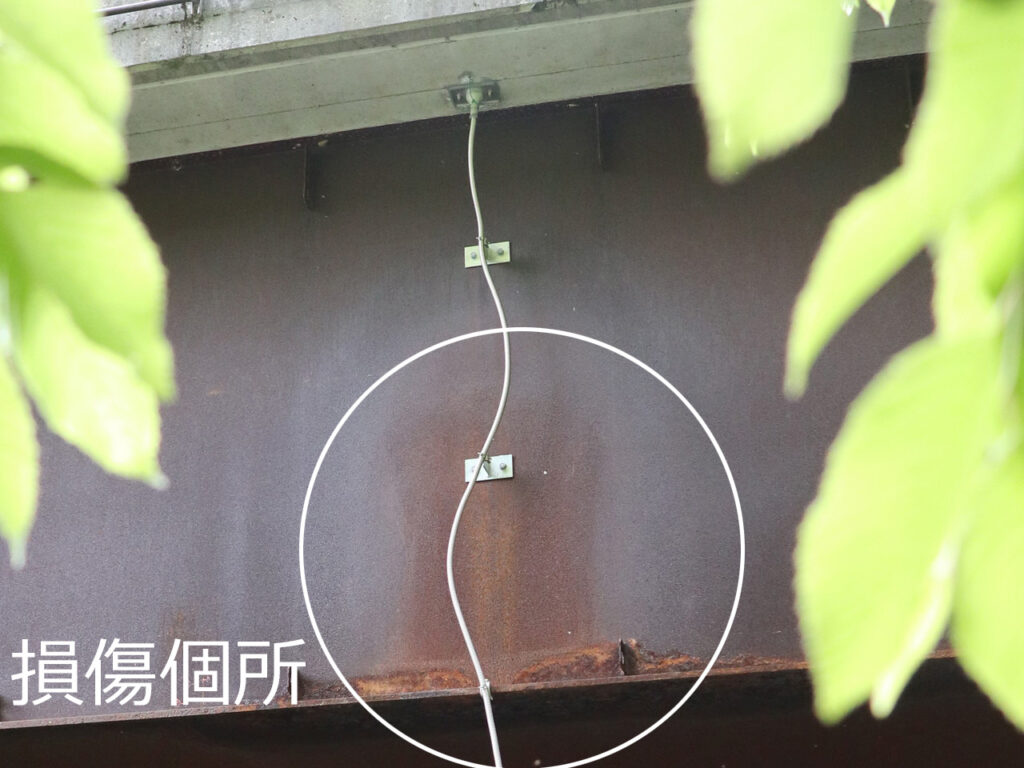

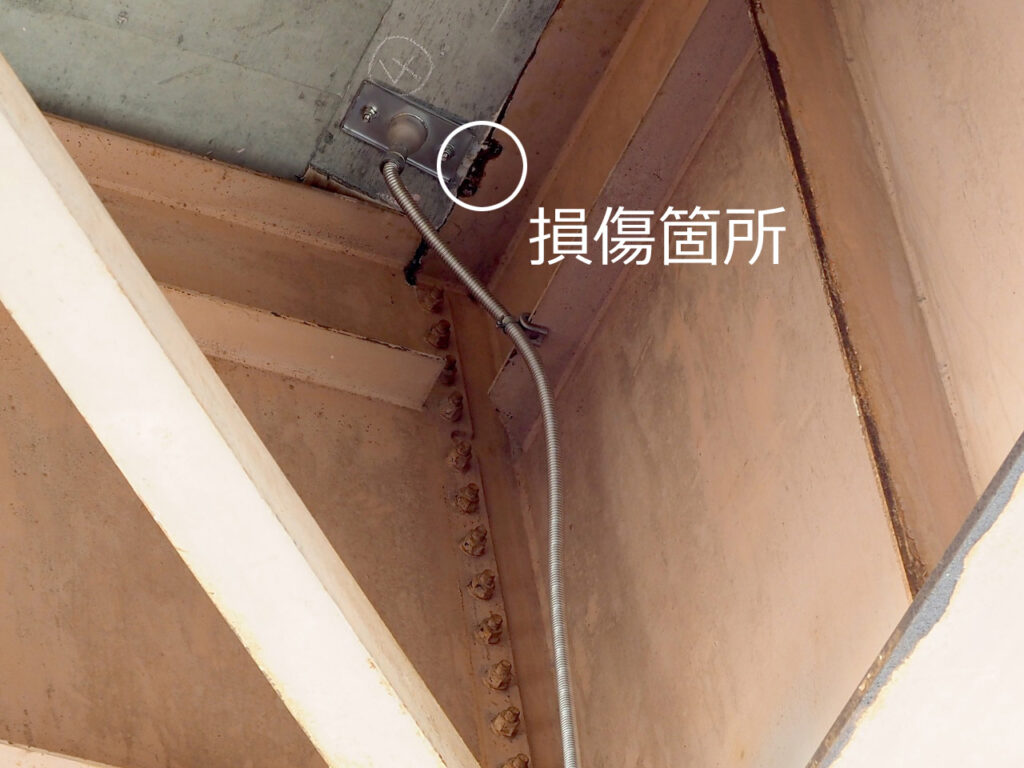

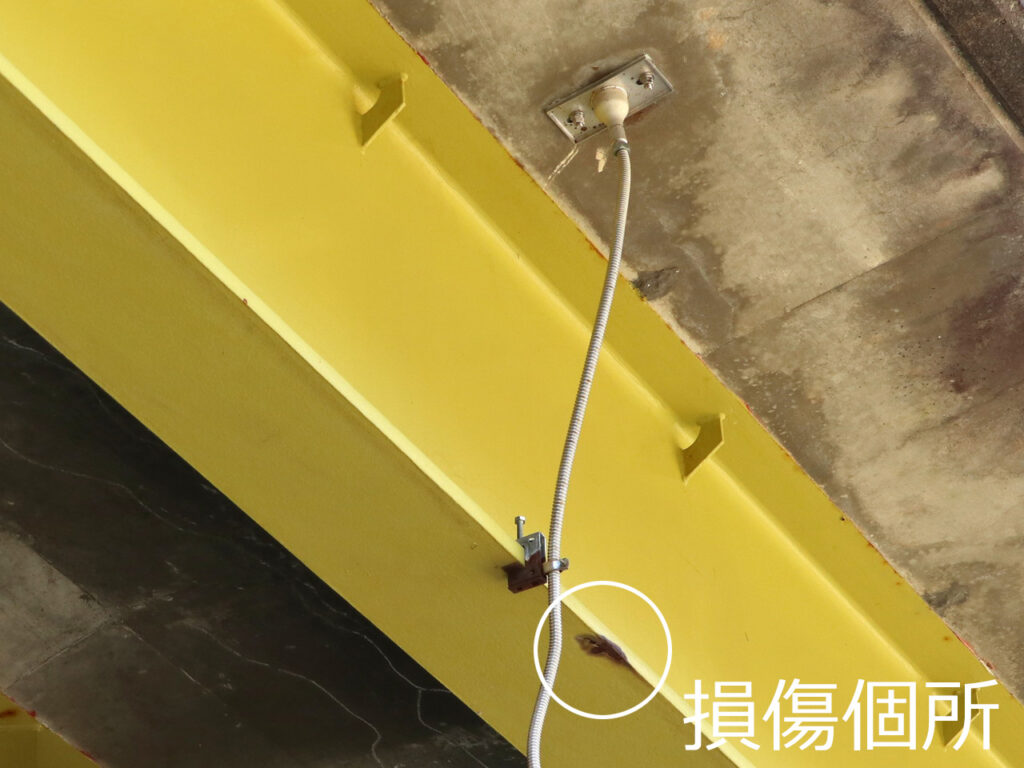

主に床版排水材 流末部破損時の補修に
![](https://tospa.jp/wp-content/uploads/ts-pl_ftl-211029-1.jpg)
![](https://tospa.jp/wp-content/uploads/ts-pl_ftl-211029-2-1024x415.jpg)

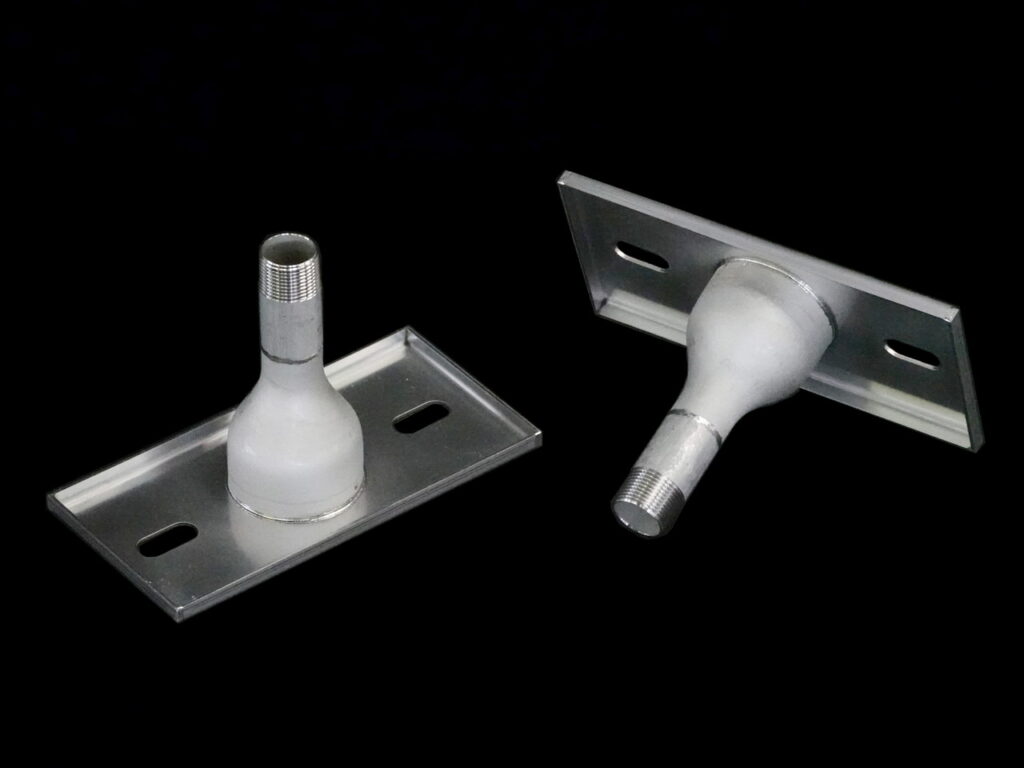

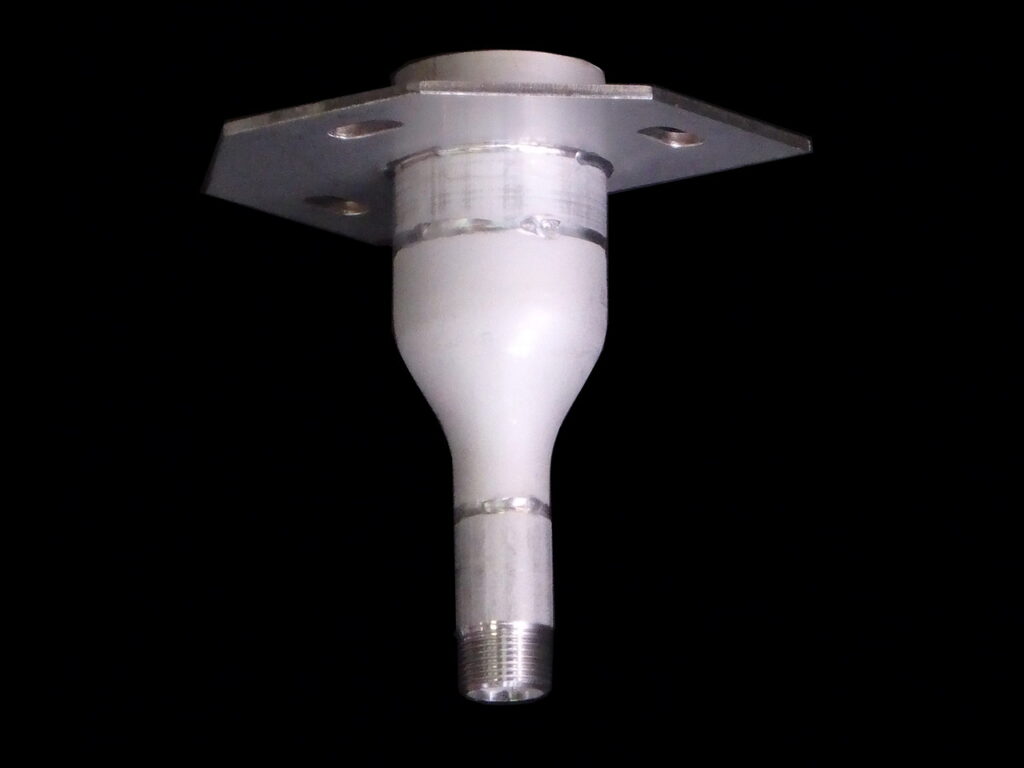

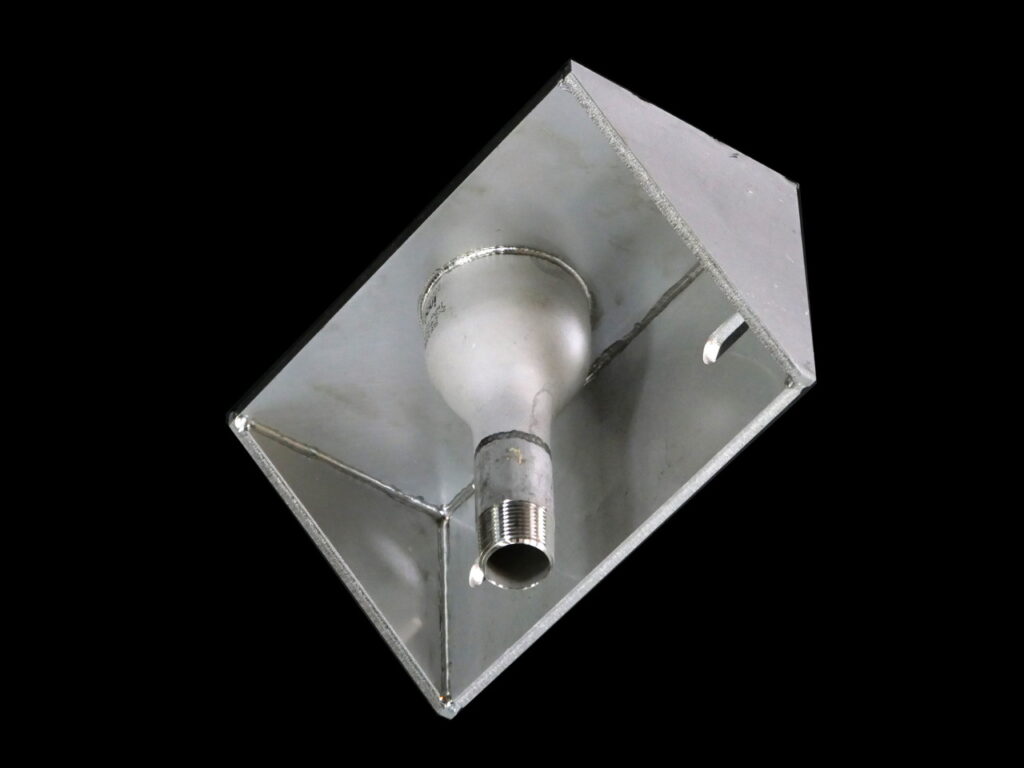

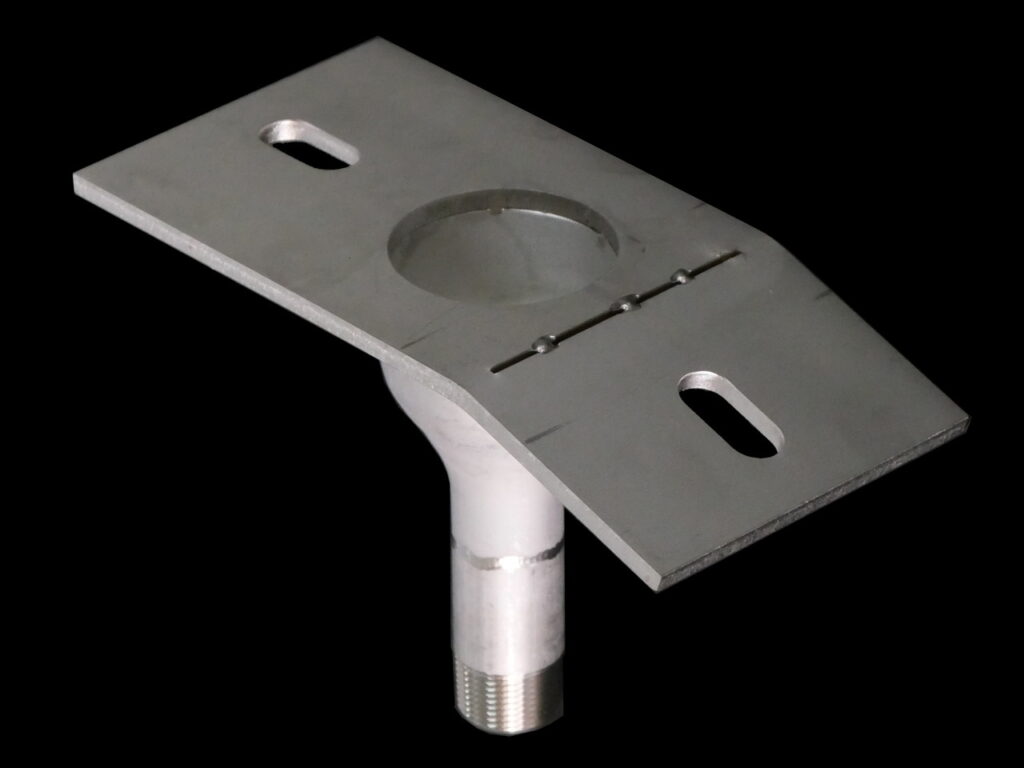

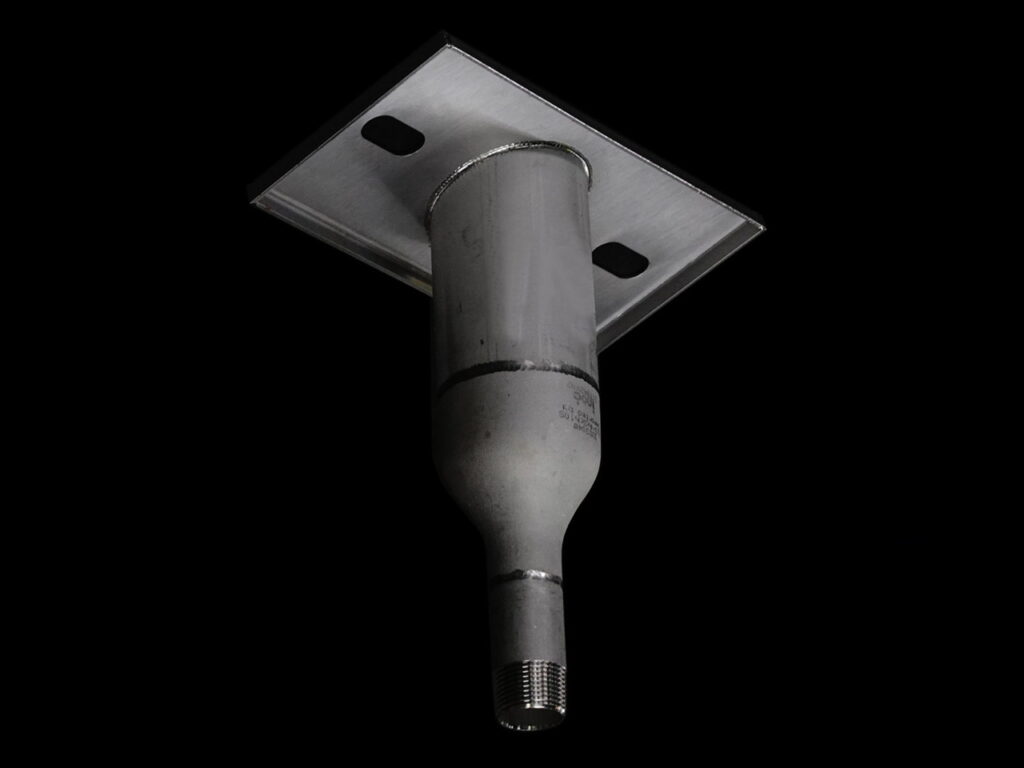

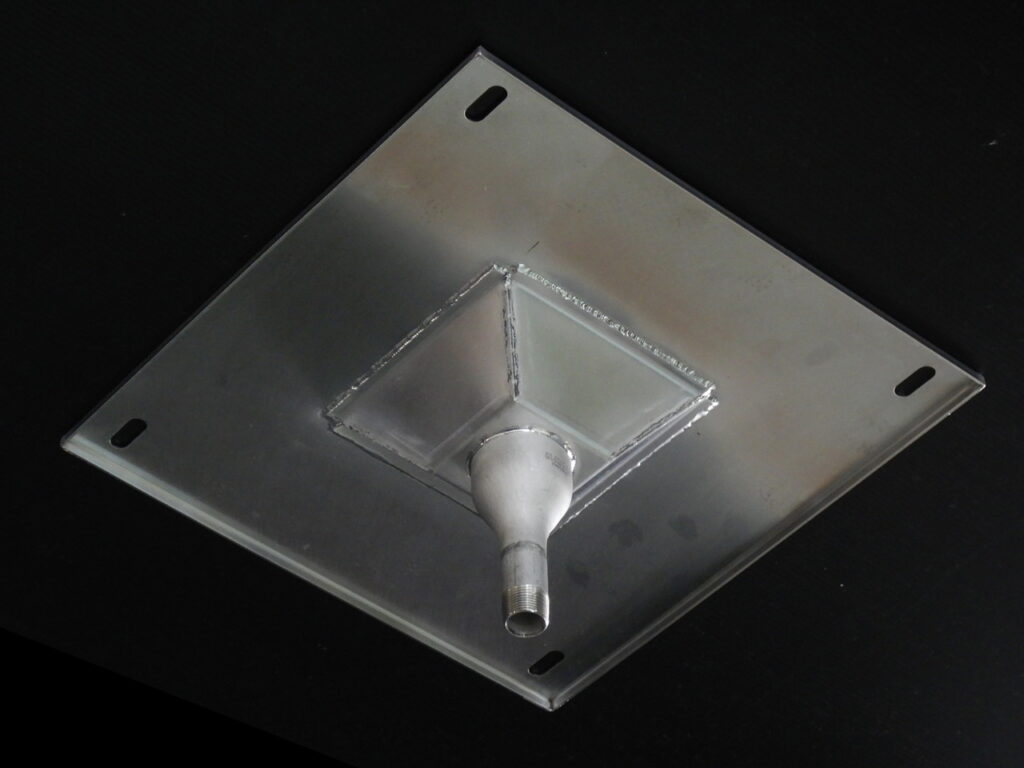

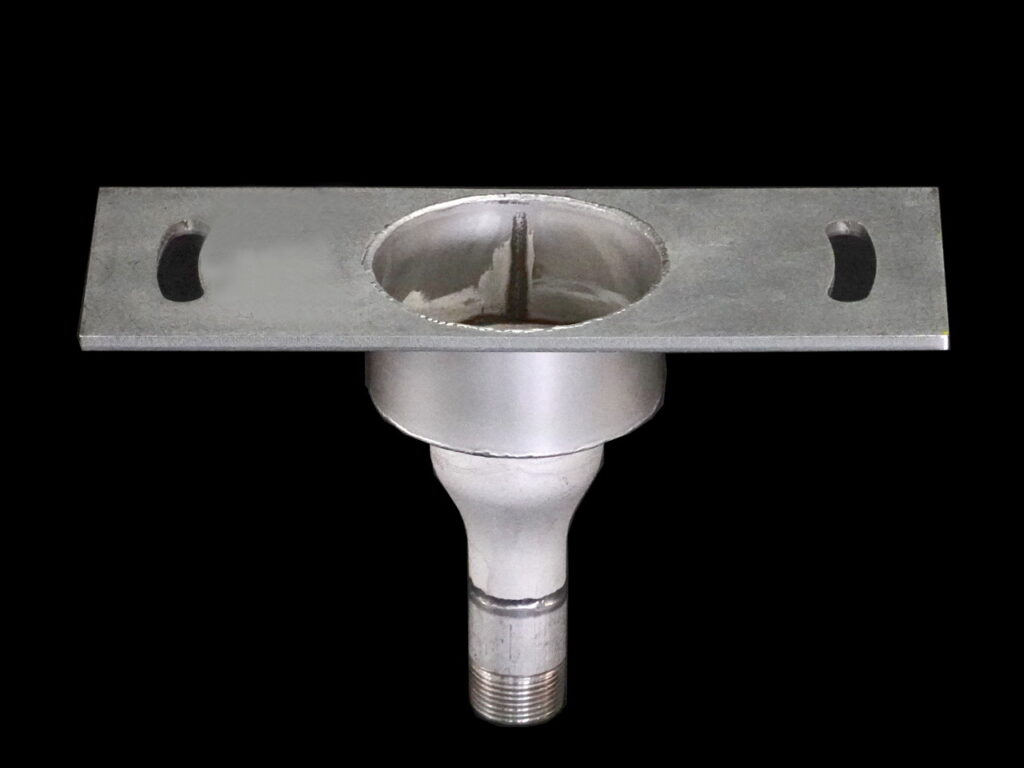

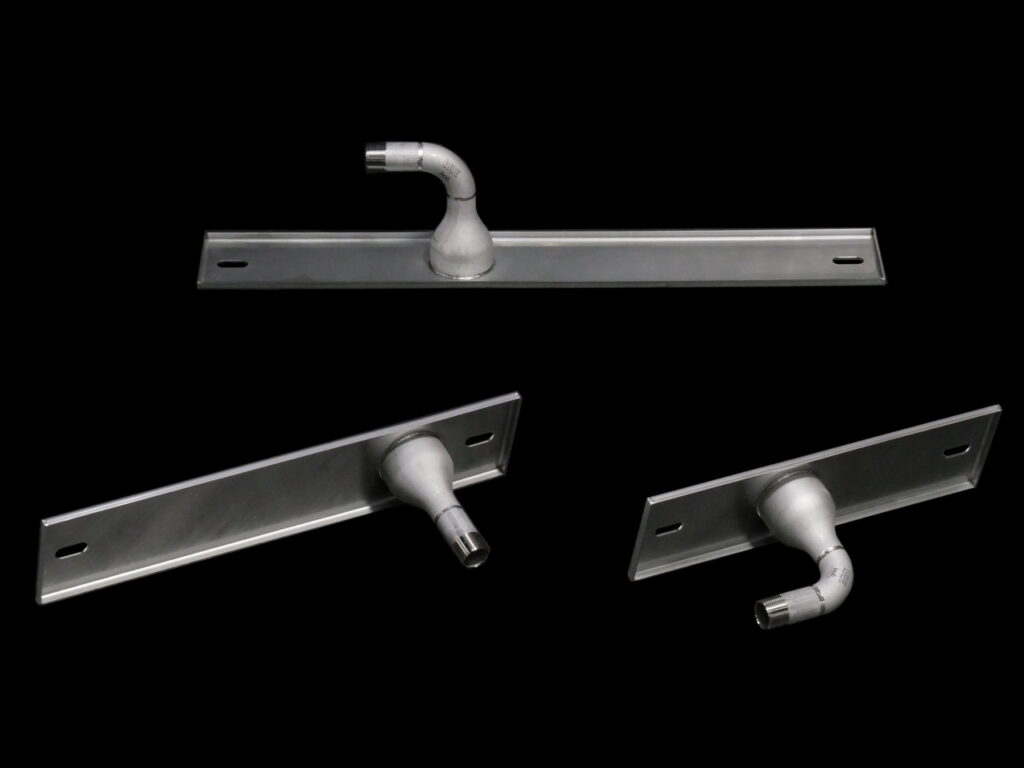

・TSあとからフレキ 取付ベース部 「TS-FTL-L」
張出下面等にアンカーで固定します
![](https://tospa.jp/wp-content/uploads/ts-pl_ftl-240515a.jpg)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/TS-PL_PIPE-211027-4-1024x768.jpg)

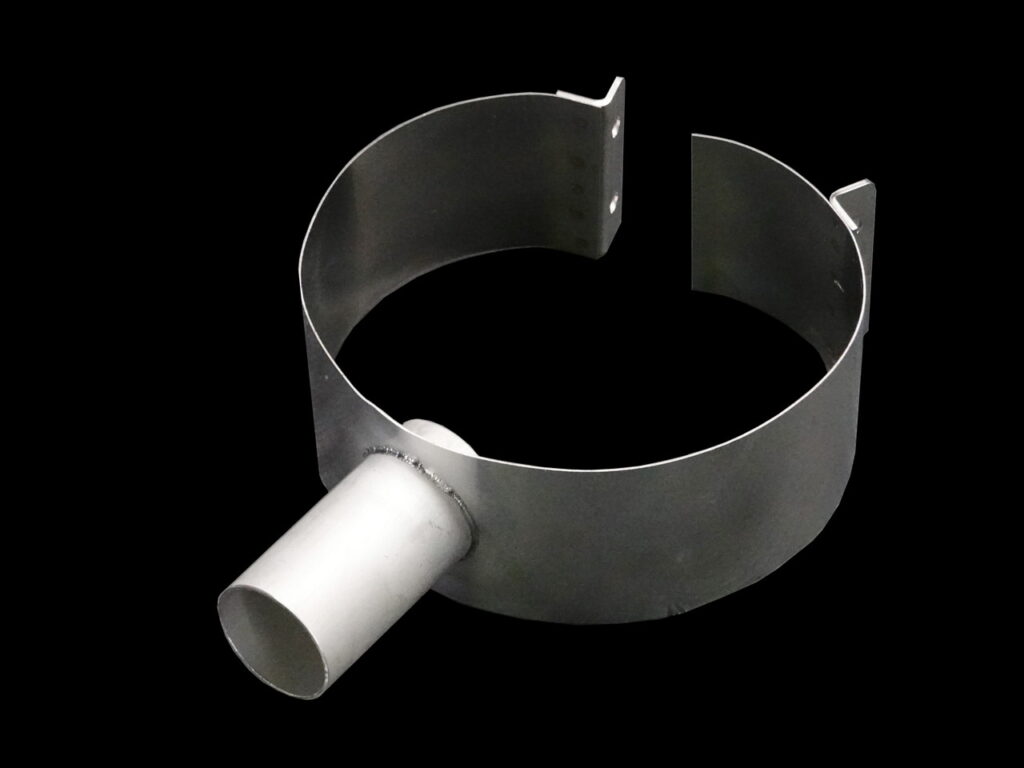

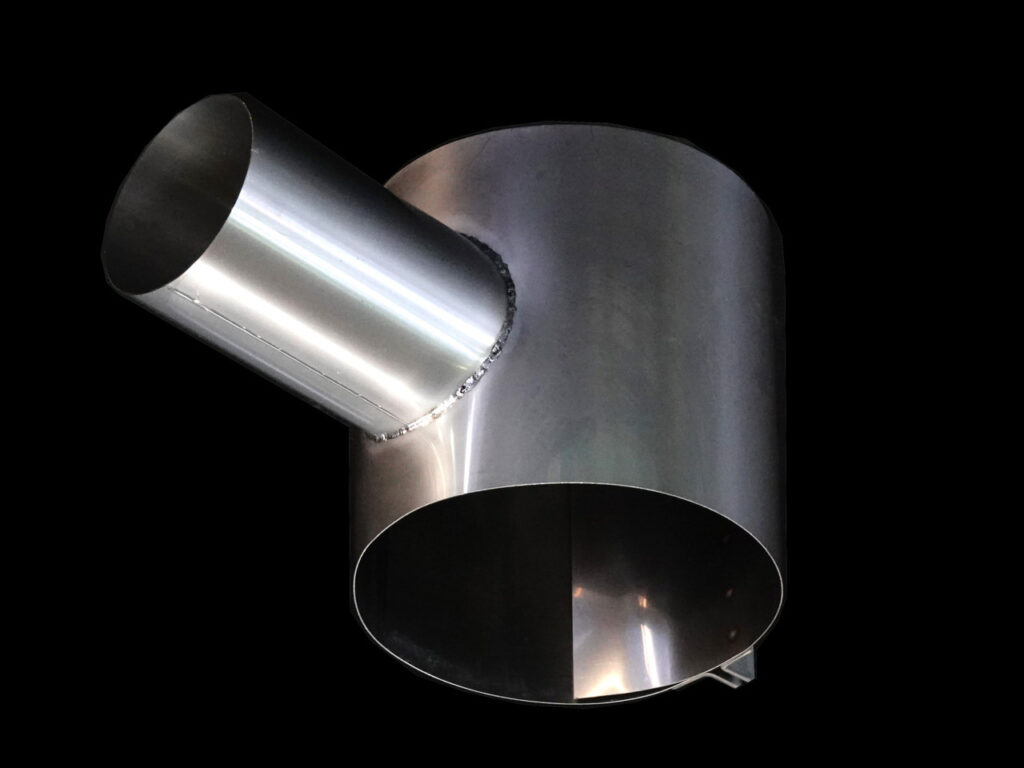

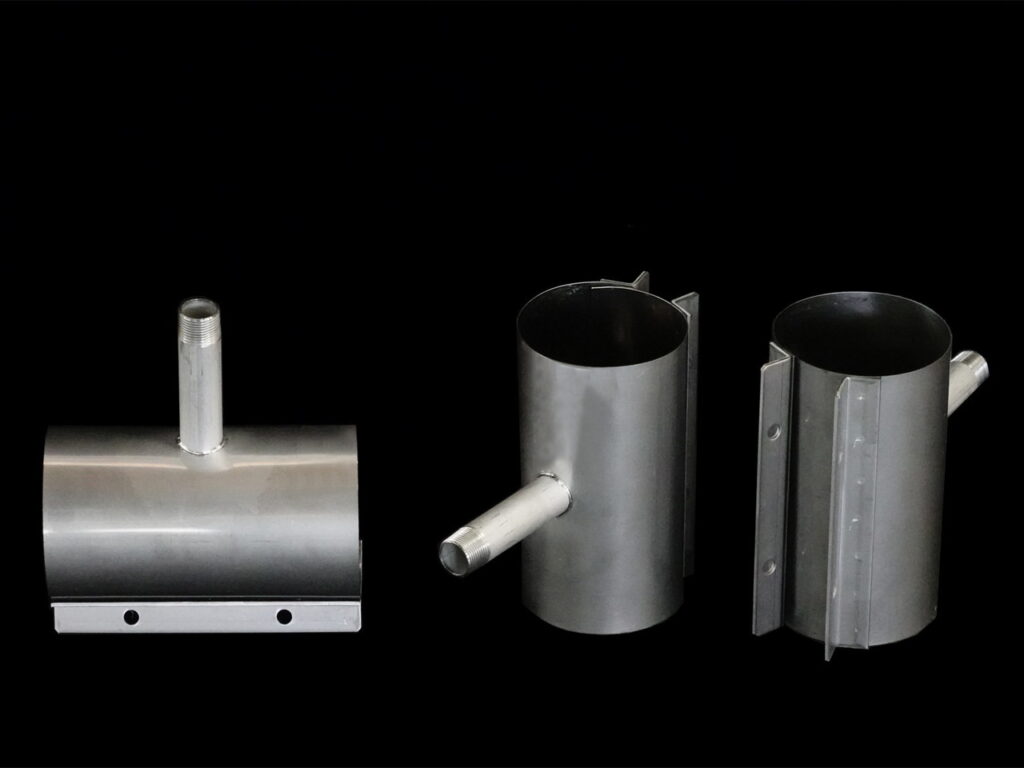

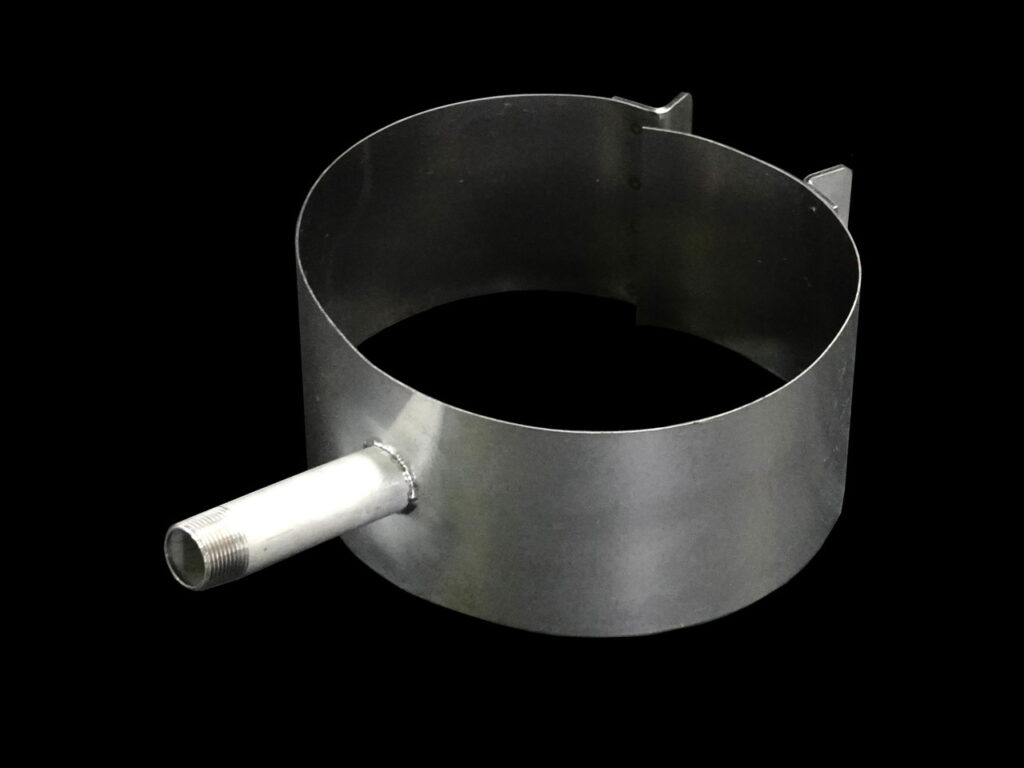

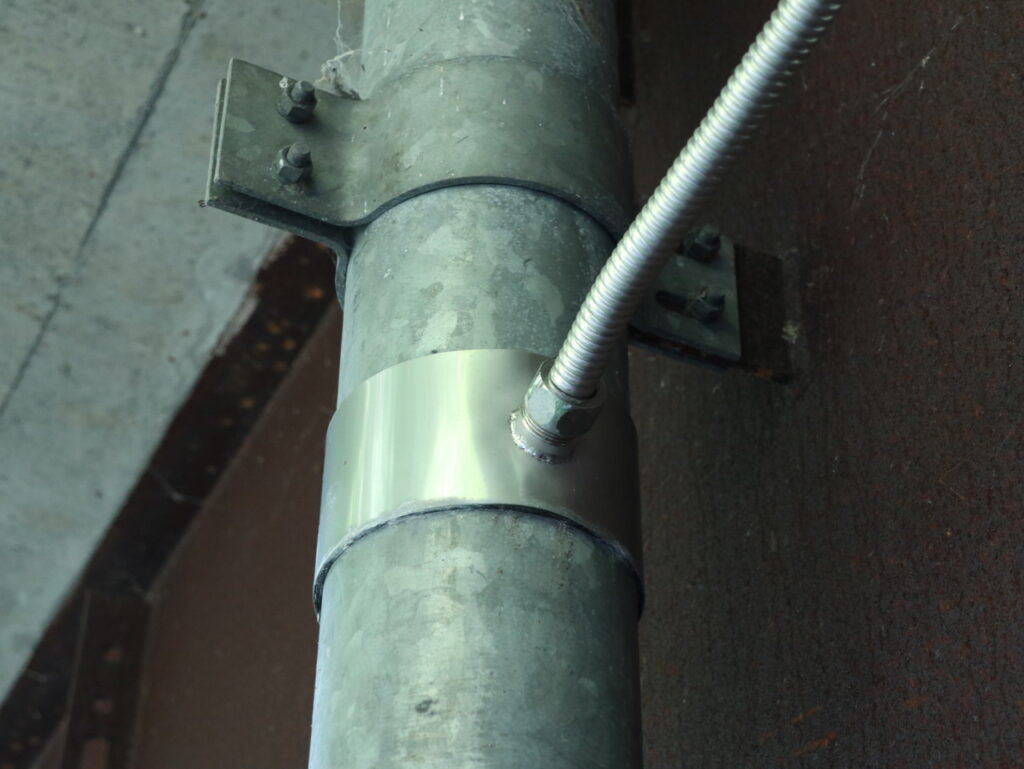

・TSあとからフレキ 管接続部 「TS-FTL-S」
既設排水管にサヤ管を固定し取付できます
※使用する管種(鋼管に使用の場合は絶縁対策を行います)、外径、取付角度等をご指示(もしくは図面等状況のわかるものを)ご用意ください
![](https://tospa.jp/wp-content/uploads/ts-pl_ftl-240515c.jpg)
![](https://tospa.jp/wp-content/uploads/ts-pl_ftl-240515b-1024x768.jpg)

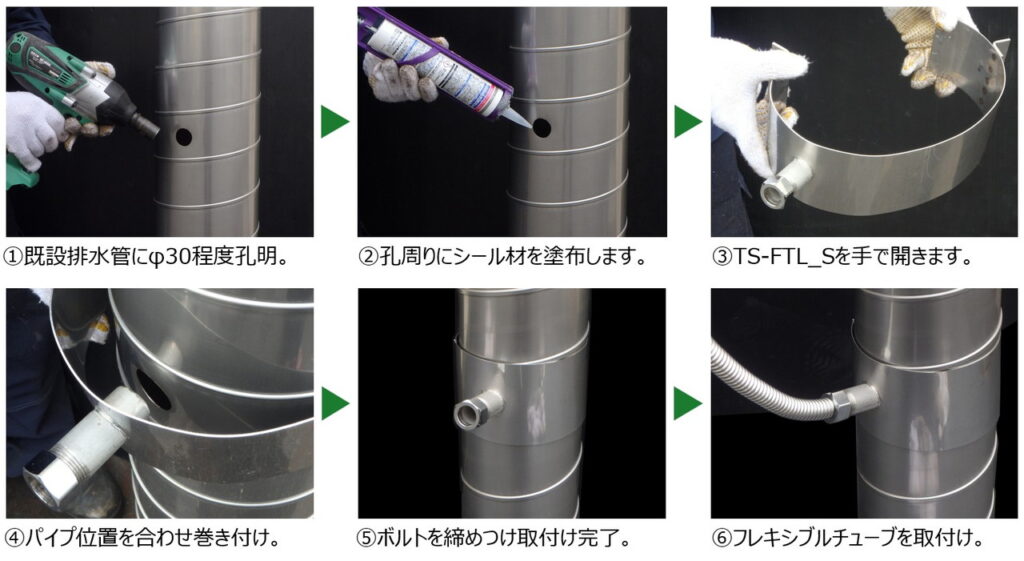

使用方法
![](https://tospa.jp/wp-content/uploads/ts-pl_ftl-211029-5-1024x580.jpg)

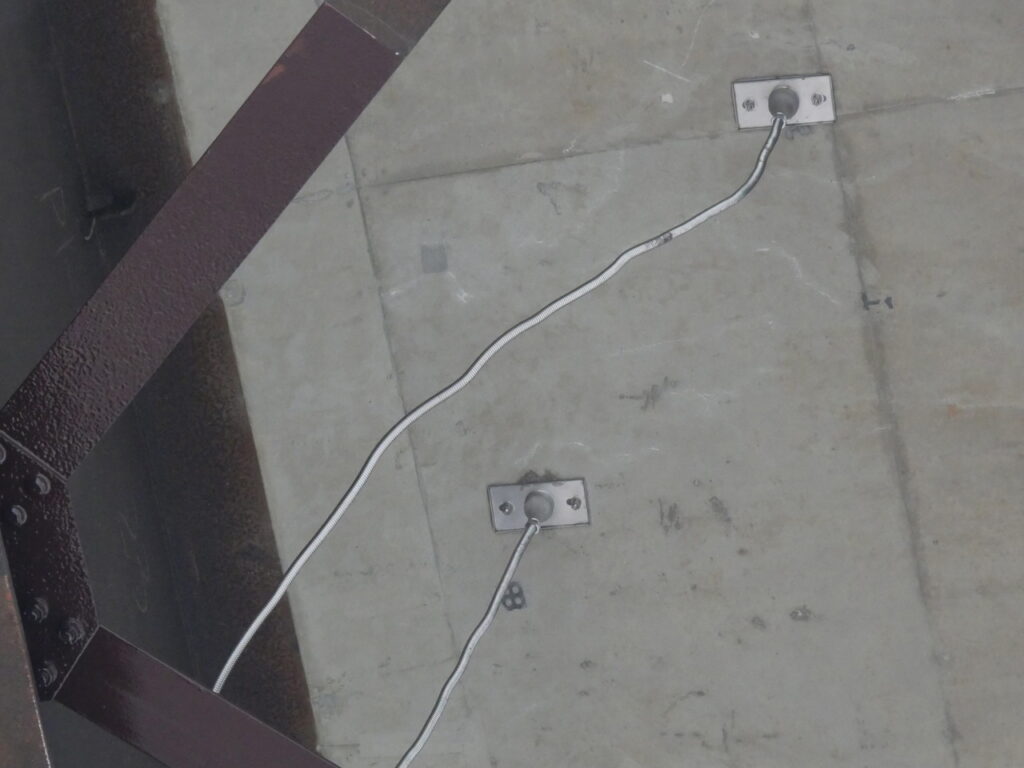

②-B1-2. TSあとからフレキ 設置写真例

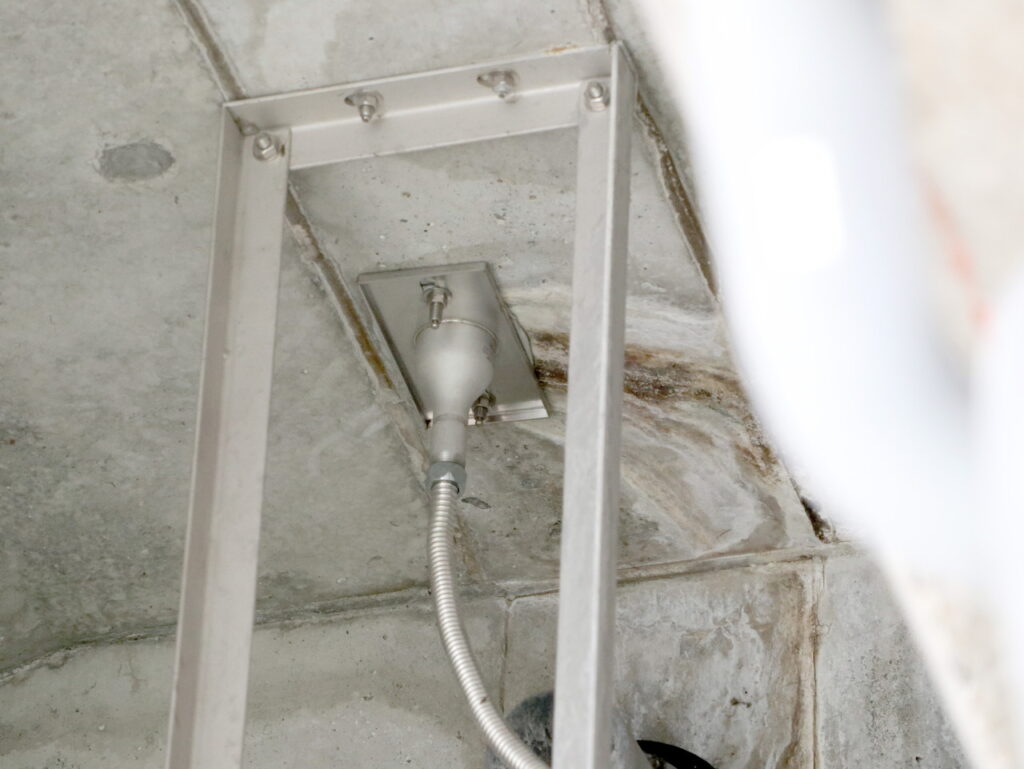

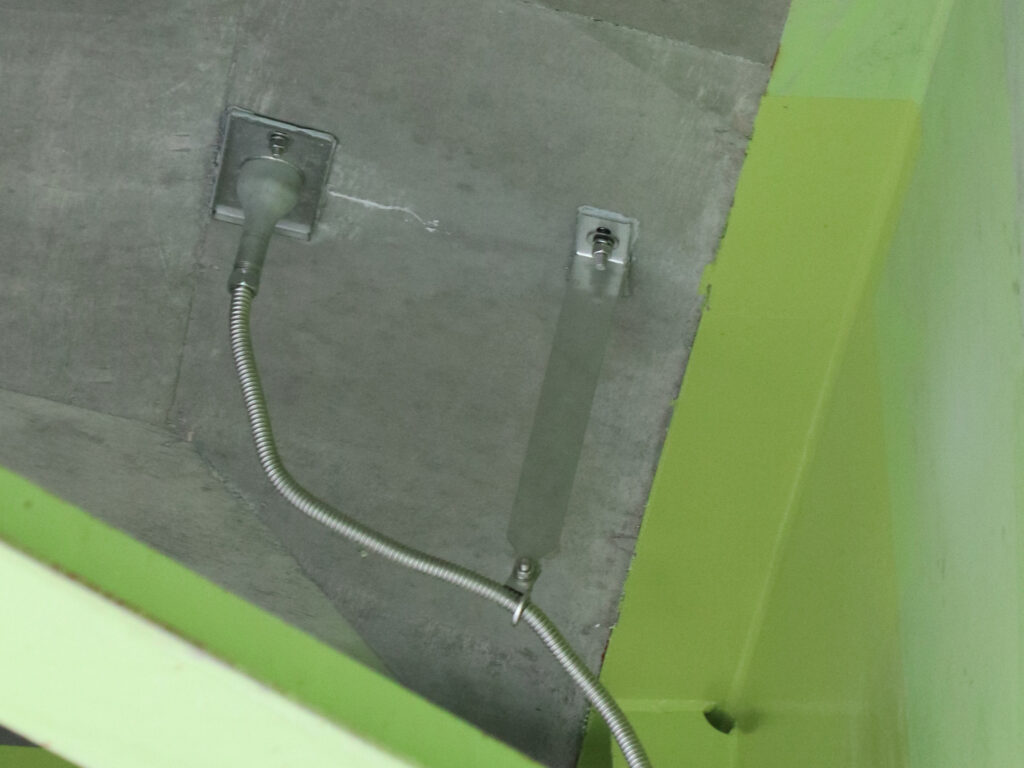

①あとからフレキ設置例
取付ベース部「TS-FTL-L」
![](https://tospa.jp/wp-content/uploads/ts-pl_ftl-ph-2-scaled-e1635330096213.jpg)

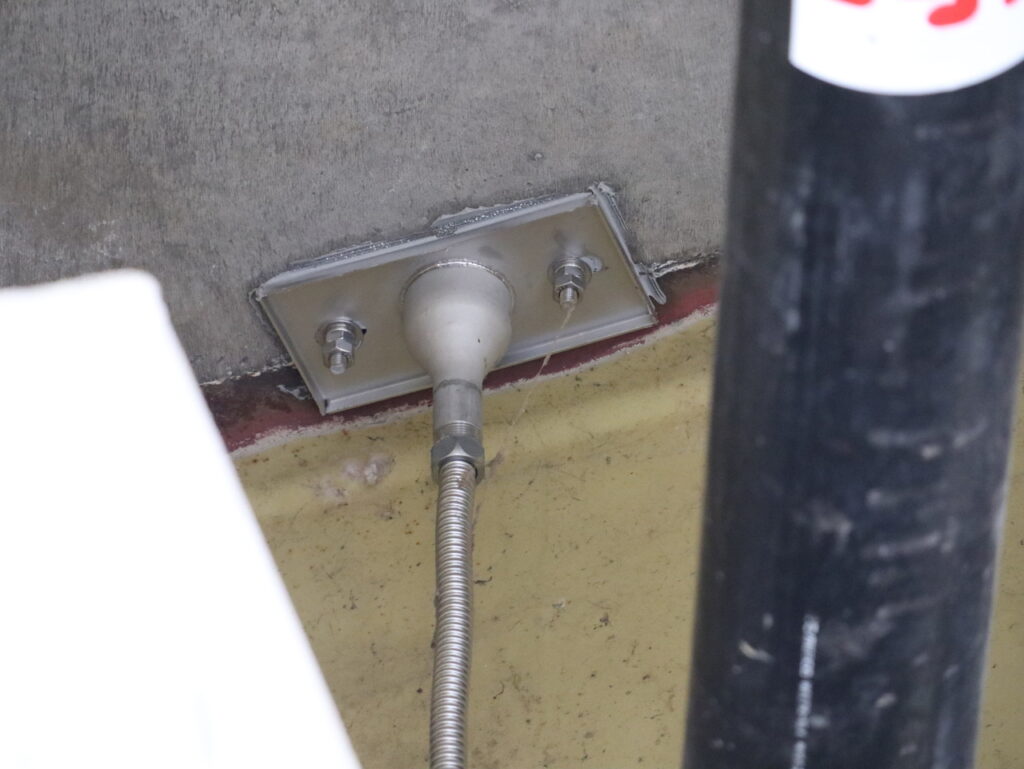

②あとからフレキ設置例
取付ベース部「TS-FTL-L」
![](https://tospa.jp/wp-content/uploads/TSPL-FTL20221117-2b.jpg)
③あとからフレキ設置例
取付ベース部「TS-FTL-L」
![](https://tospa.jp/wp-content/uploads/TSPL-FTL20221117-1b.jpg)
上記例の現場写真
フリーキーワード:池穴小橋

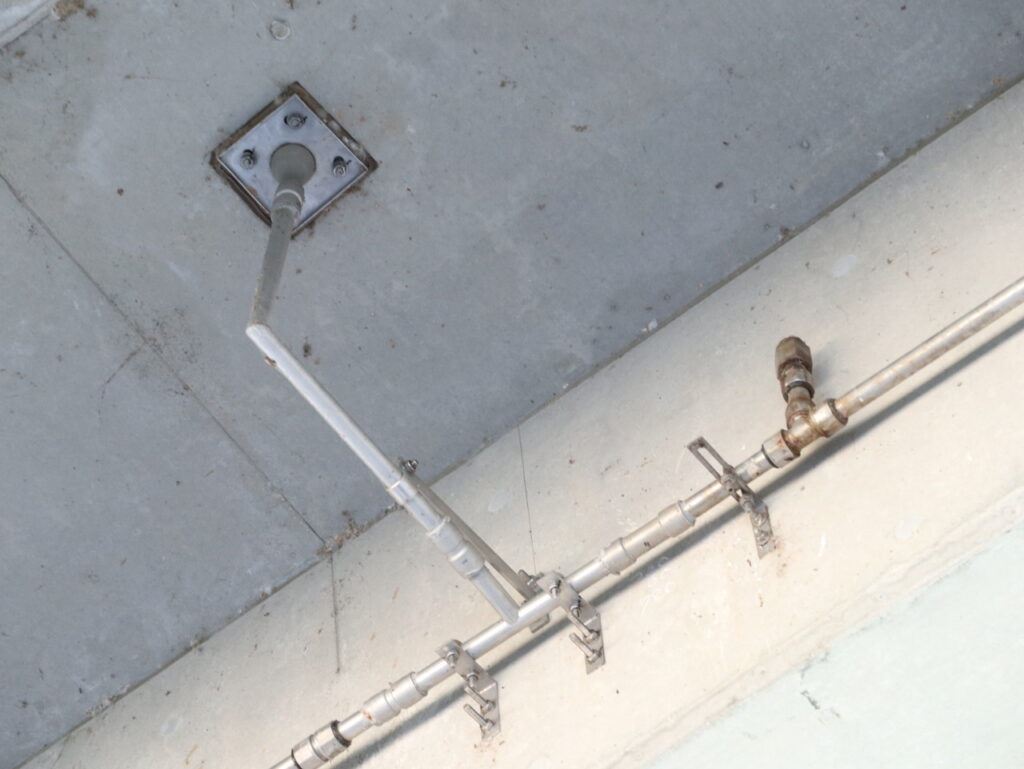

④あとからフレキ設置例
取付ベース部「TS-FTL-L」
![](https://tospa.jp/wp-content/uploads/ts-pl_ftl-ph-3.jpg)

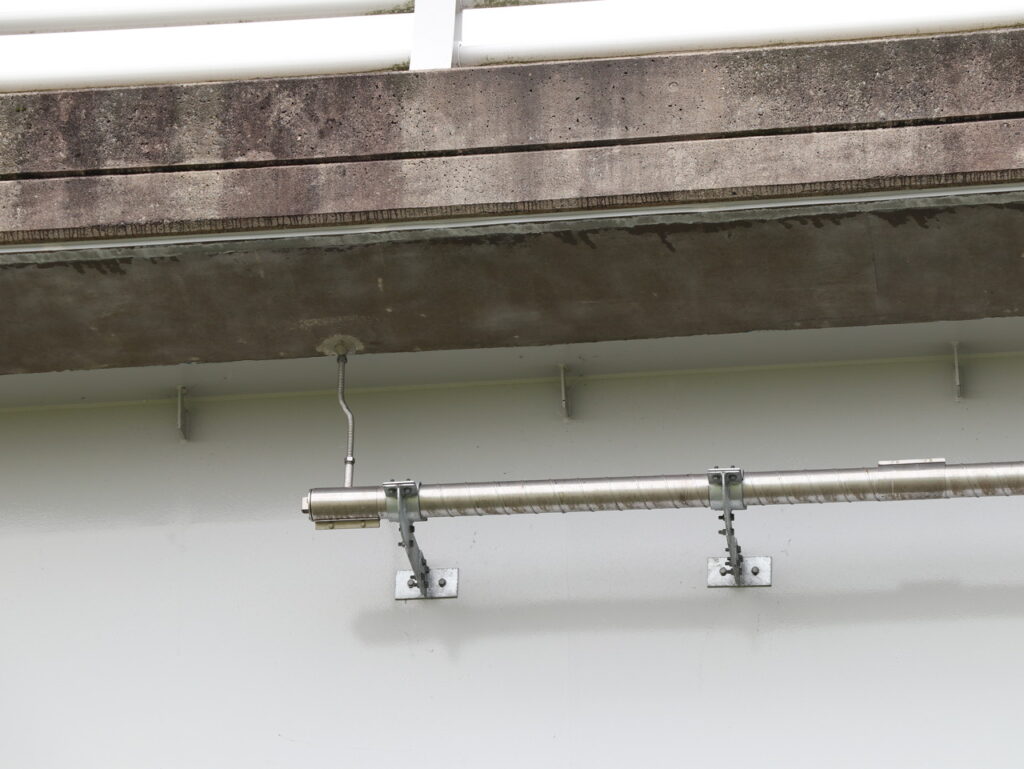

※フレキの横引きは通常は推奨しておりません
⑤あとからフレキ設置例
取付ベース部「TS-FTL-L」
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pl_ftl-211029-2-1.jpg)

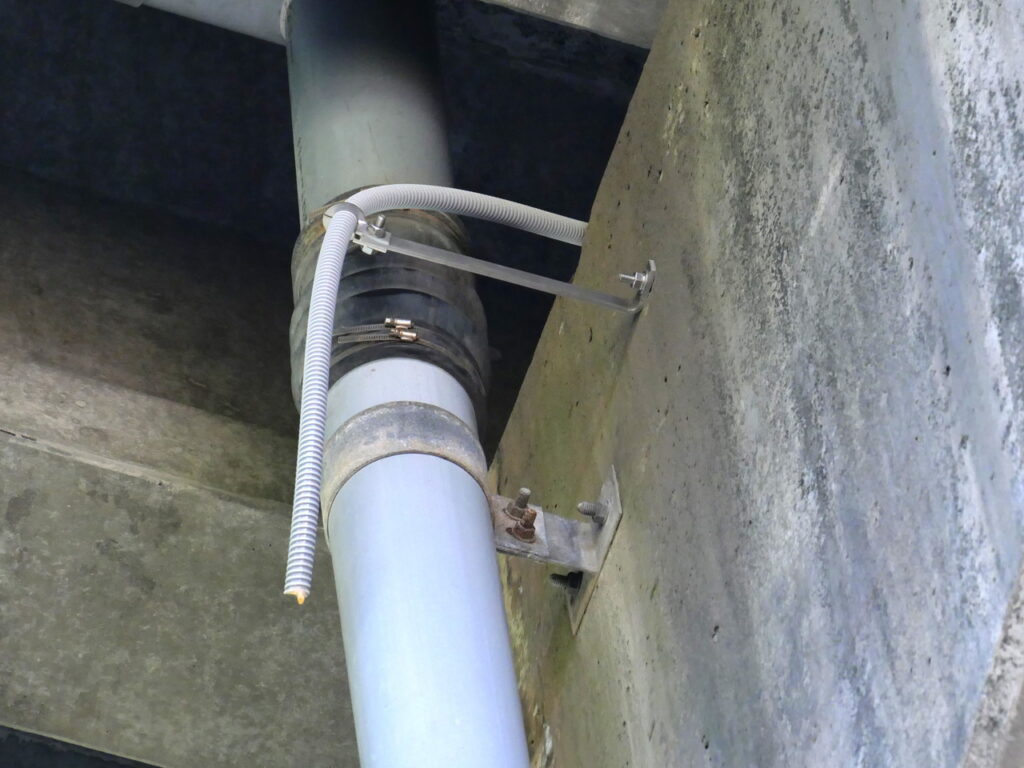

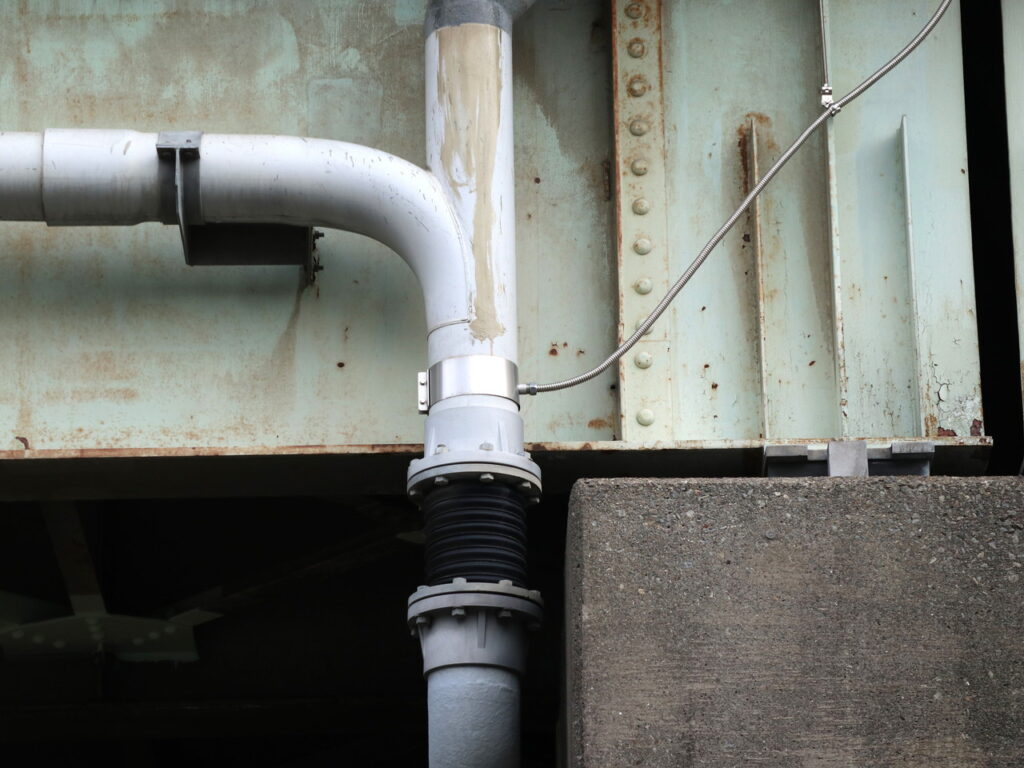

⑥あとからフレキ設置例
管接続部「TS-FTL-S」
![](https://tospa.jp/wp-content/uploads/ts-pl_ftl-ph-1.jpg)
「あとからフレキ」TS-FTL-S一部仕様変更品
※現地で高さ調整が可能になります
②-B2. フレキシブルチューブ用金具のご提案
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-fk1-211029-01-1024x277.jpg)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-fk2-211029-01-1024x471.jpg)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-fk-211029-02-1024x482.jpg)

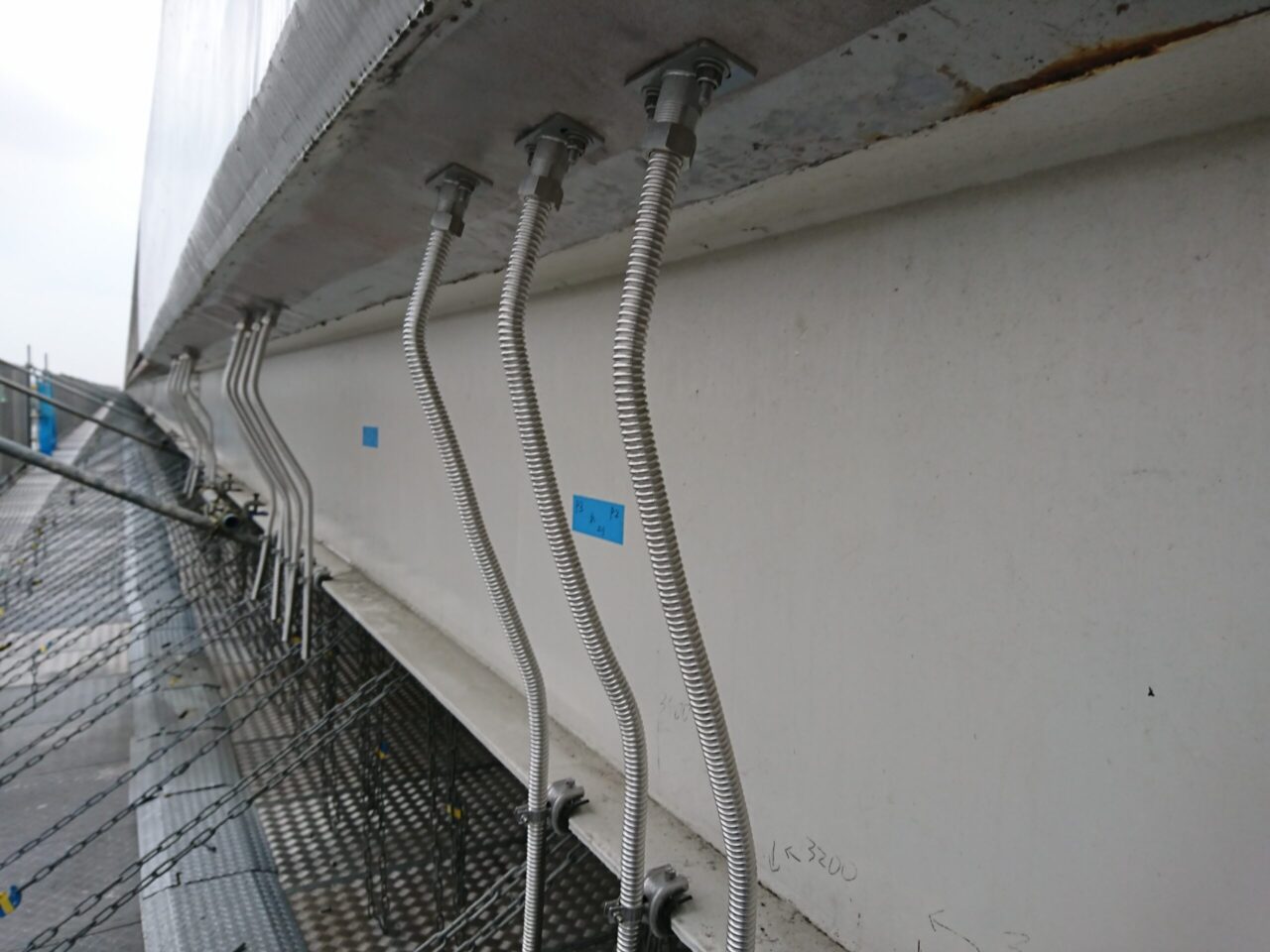

- フレキシブルチューブと同じSUS304で相性も良く、耐食性に優れます
- フレキシブルチューブの窪み箇所を掴みズレ防止、たるみを軽減します
※TS-FK1は強風による破損に対しては効果がありません。固定金具間隔を短くする等の適切な金具の配置が必要です
※離れが長い場合等は、TS-FK2のT字箇所のような幅広、より固定力のある仕様をご検討ください
※フレキシブルチューブの横引きは、たるみや詰まりの原因になりおすすめしていません、フレキシブルチューブは縦方向のみとし横引きが必要な場合は延長した排水管や導水管へ接続を推奨します
フリーキーワード:TS-FK
フレキシブルチューブ用SUS金具
他社製品のご紹介
![](https://tospa.jp/wp-content/uploads/150_1.jpg)
当社取り扱いの他社製品です。

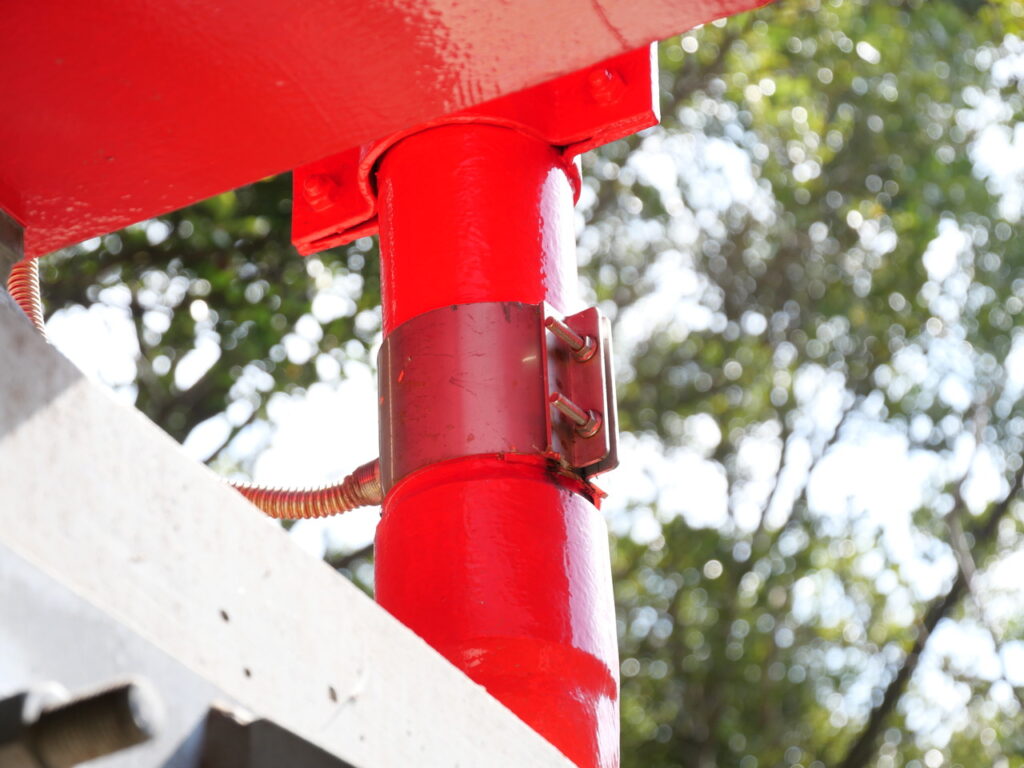

フレキシブルチューブを鋼桁フランジ箇所に固定できるクランプになります。
詳しくは下記をご覧ください。
製品URL → OKクランプ(中大実業株式会社のサイトへ)
②-B3. 各種現場写真はこちら
サブサイト [ 製品/設置写真 検索サイト ] て様々な事例をご覧頂けます
※都道府県、経過年数等と組み合わせての検索も可能です
