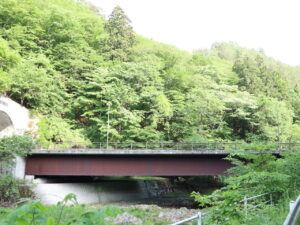

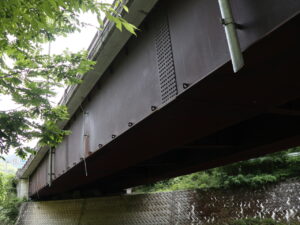

小股3号橋 / 岩手県 / 補修 / あとからフレキ (NETIS)

「TSあとからフレキ」は、床版排水材の流末部などからフレキシブルチューブを接続して導水するための補修用排水装置です。

張り出し床版下面等へベース部をアンカー固定できるため、床版を新たにコア削孔して排水管を貫通させることなく、既設の排水位置を利用して後付けすることができます。

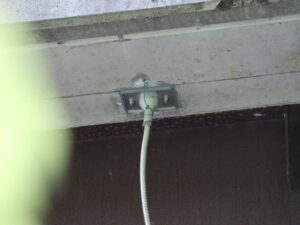

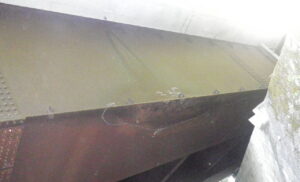

本現場では、床版下面側のベース部からフレキシブルチューブで排水を導き、既設排水管へ接続する構成としています。

ベース部は、天板プレート一体型排水装置と同様に、既設構造物の下面へプレートをアンカー固定して排水を受ける構造です。

排水を受ける部分をコンパクトな形状とし、流末にはフレキシブルチューブを接続できるサヤ管を設けています。

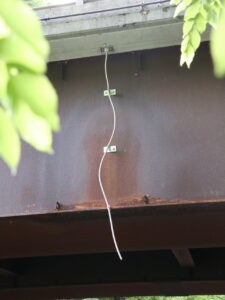

また、フレキシブルチューブは、支持金具の先端に取り付けたパイラッククリップで保持しています。フレキを所定の位置で支持することで、排水経路を安定させています。

既設床版排水材の流末部や水抜き孔の位置、取付面の状況などに合わせて、プレート形状やサヤ管の位置・角度などを変更して製作することも可能です。

工場製作であれば、フレキ接続用のサヤ管を排水管へ溶接した一体形状とすることができますが、既設排水管へ現地でサヤ管を溶接することは容易ではありません。

「あとからフレキ 管接続部」は、既設排水管へ必要な開口を設けたうえで、サヤ管一体の金具をバンド式で固定し、フレキ接続部を後付けできる構造です。

サヤ管先端にはねじ切りを設けており、袋ナットを使用してフレキシブルチューブを固定できます。既設排水管へ設けた孔へフレキを直接差し込むのではなく、接続金具を介して固定することで、抜けにくい接続としています。

本現場の既設排水管はSGP管のため、ステンレス製の管接続部との間にEPDMを挟み、異種金属接触を避ける絶縁対策を行っています。

フレキシブルチューブを長い距離で横引きすると、時間の経過とともにたるみが生じ、部分的な逆勾配や滞水、詰まりにつながる場合があります。

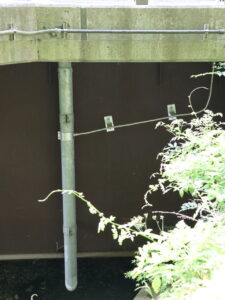

そのため、横方向へある程度の距離を導水する必要がある場合は、フレキシブルチューブはできるだけ縦方向の接続部に使用し、横引き部分は排水管や導水管とする方法を推奨しています。

「TSあとからフレキ」は、ベース部だけでなく、既設排水管への管接続部と組み合わせることで、床版排水材から既設排水設備までの導水経路を構成することができます。

既設排水管の管種・外径・取付角度や、床版下面の排水位置などに合わせて、ベース部・管接続部・支持金具・排水管を組み合わせた形状の提案・作図を行っていますので、お気軽にお問い合わせください。
