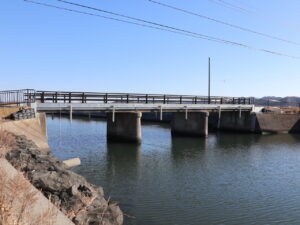

東名橋 / 宮城県 / 新設（架替） / 天板プレート (NETIS)

・発注者/自治体：東松島市
・排水装置納入日：2022.02
・撮影日：2023.01

東名橋 / 宮城県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁新設（架替）工事の一環として、当社TSステンレス排水装置「天板プレート一体型排水装置」を採用いただいた事例となります。

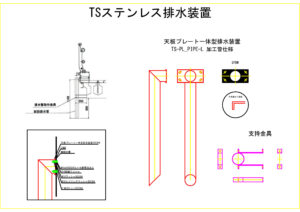

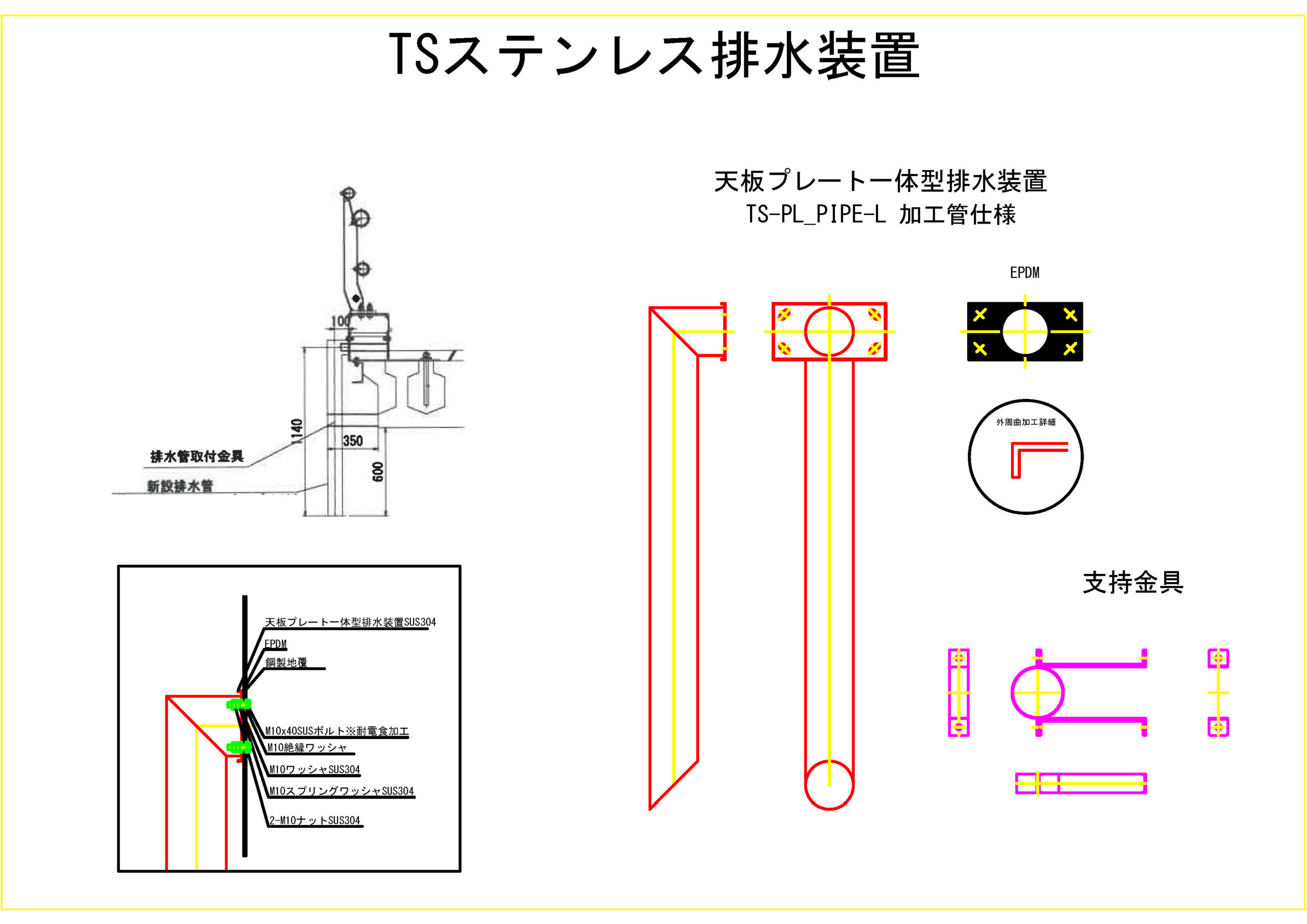

  橋梁新設（上部工工事）における排水装置の設置や、詳細（新設）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

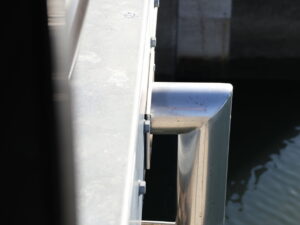

鋼製地覆へ天板プレート一体型ステンレス排水装置をご採用頂きました。

リブ・フランジ加工を施した薄型ステンレス金具を使用。
上記金具はこちらをご覧ください。

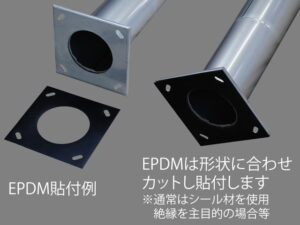

鋼製地覆と天板プレートのプレート箇所との間にはEPDMを貼付し絶縁をしています。
絶縁に関してはこちらをご覧ください。
