新橋 / 宮城県 / 補修 / 天板プレート(NETIS) 樋（受桝）一体排水管

・発注者/自治体：宮城県 北部土木事務所 栗原地域事務所
・排水装置納入日：2022.02
・撮影日：2023.01

新橋 / 宮城県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「天板プレート一体型排水装置」 樋（受桝）一体排水管を採用いただいた事例となります。

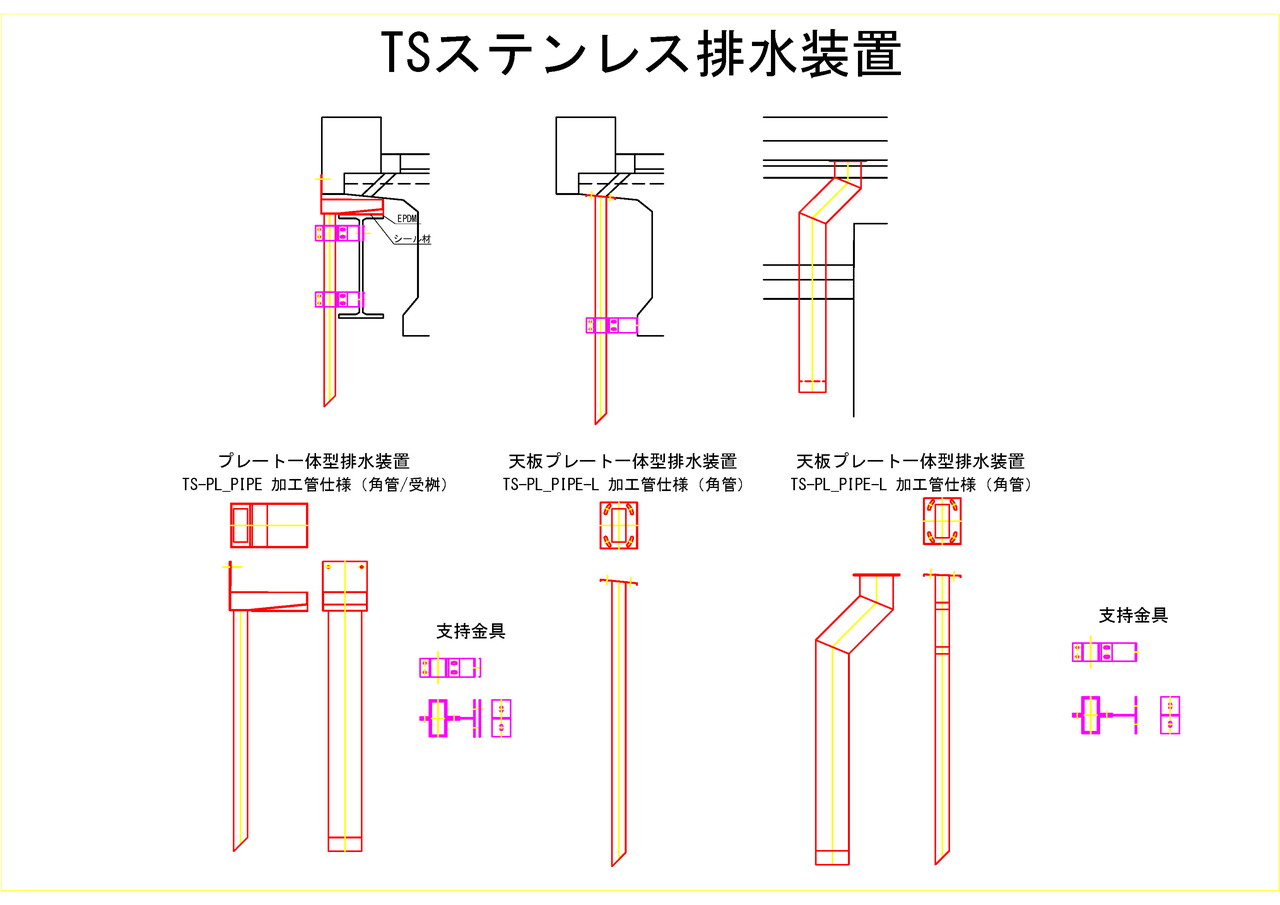

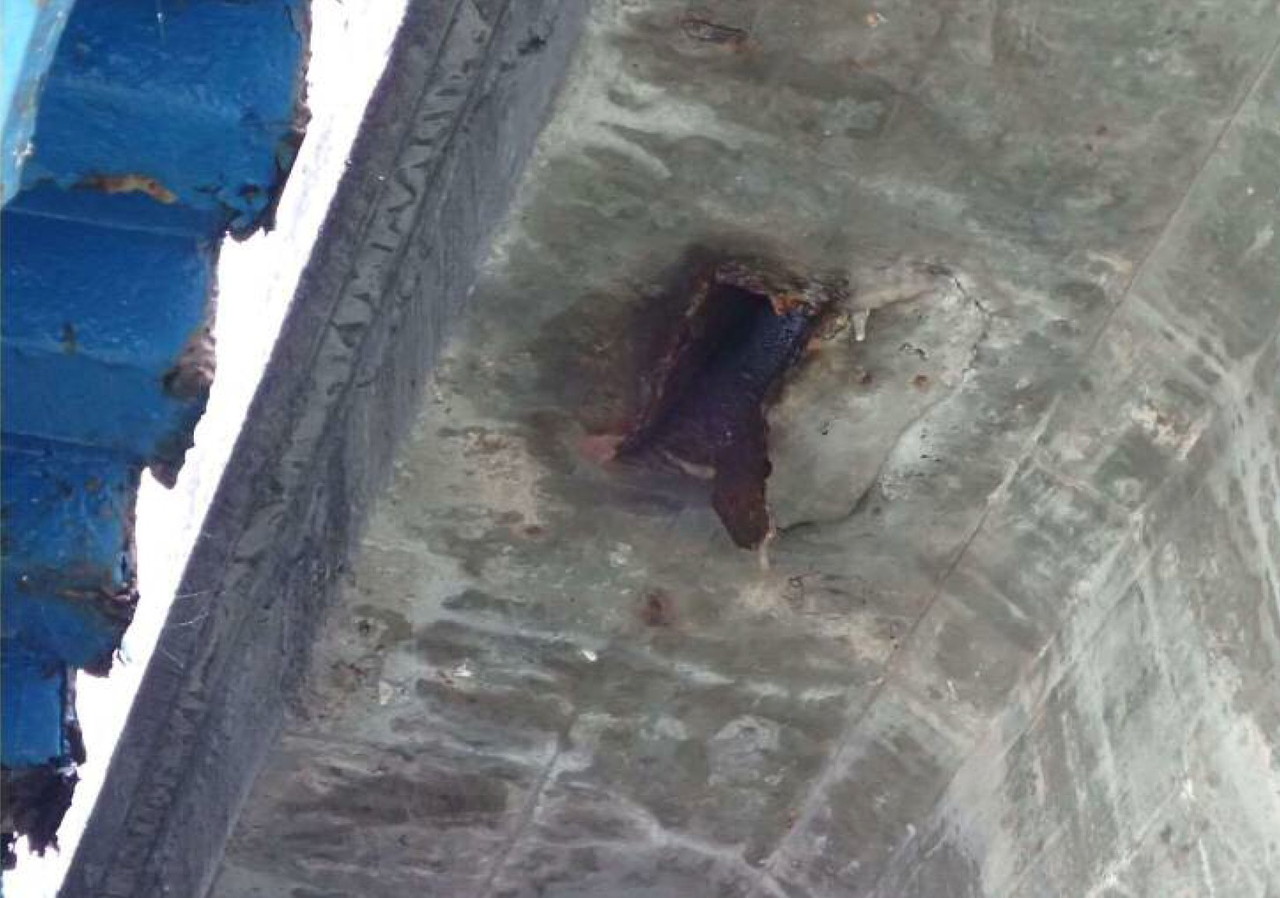

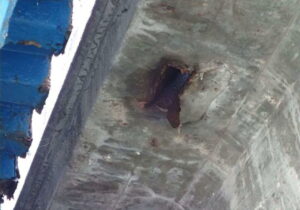

  橋梁補修における排水装置の更新や、詳細（新設）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

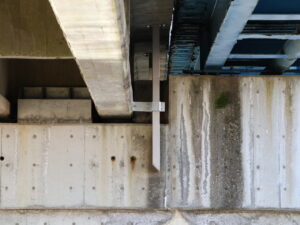

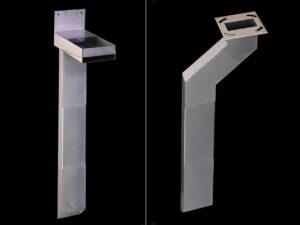

角型の天板プレート一体型排水装置をご採用頂きました。
受桝一体型角管をご採用頂きました。

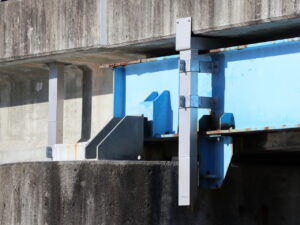

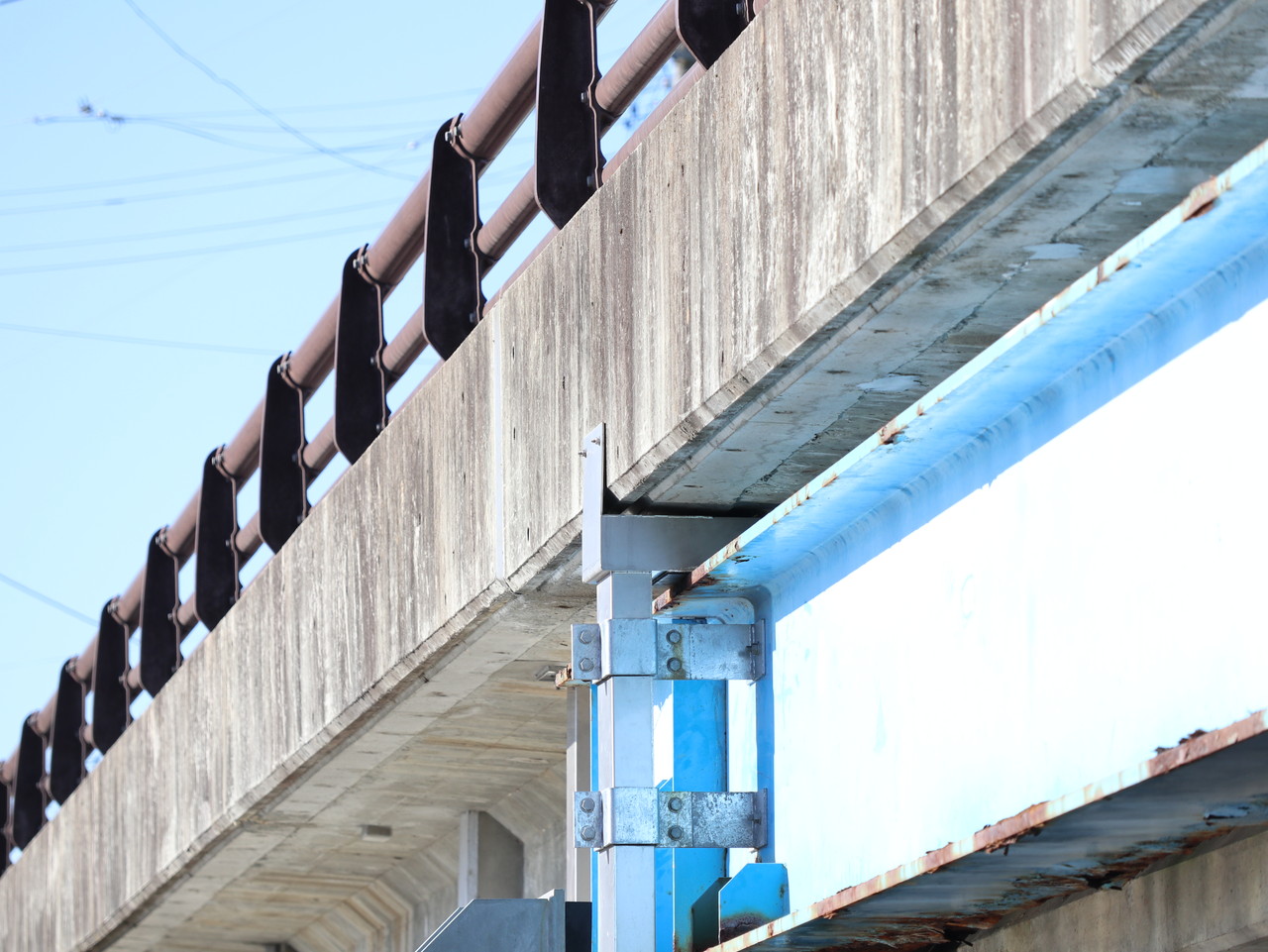

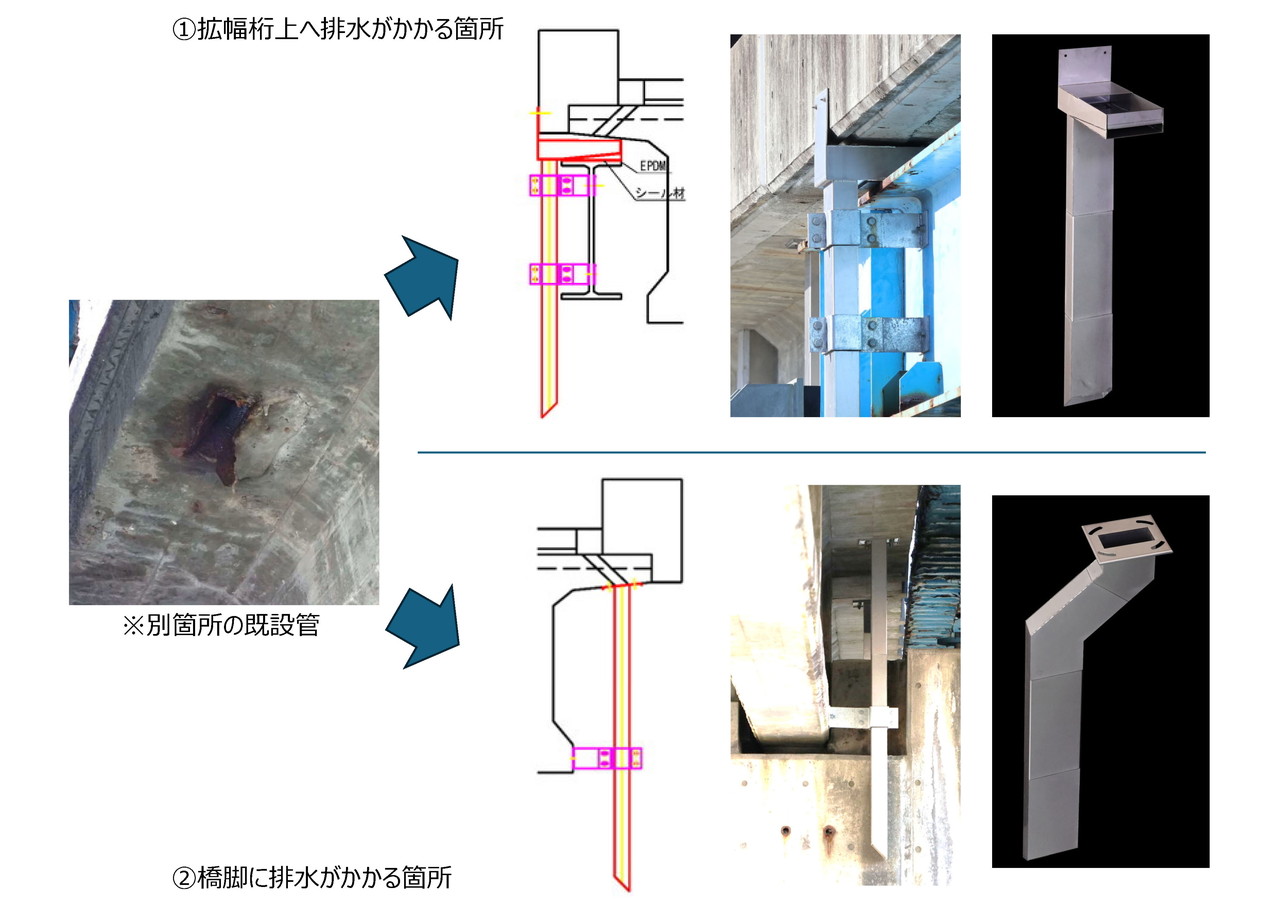

樋付きの排水管を製作し、樋を床版下面と拡幅鋼桁間へ通しています。拡幅鋼桁とステンレス樋の接触部には絶縁の為、EPDMを貼り付けています。

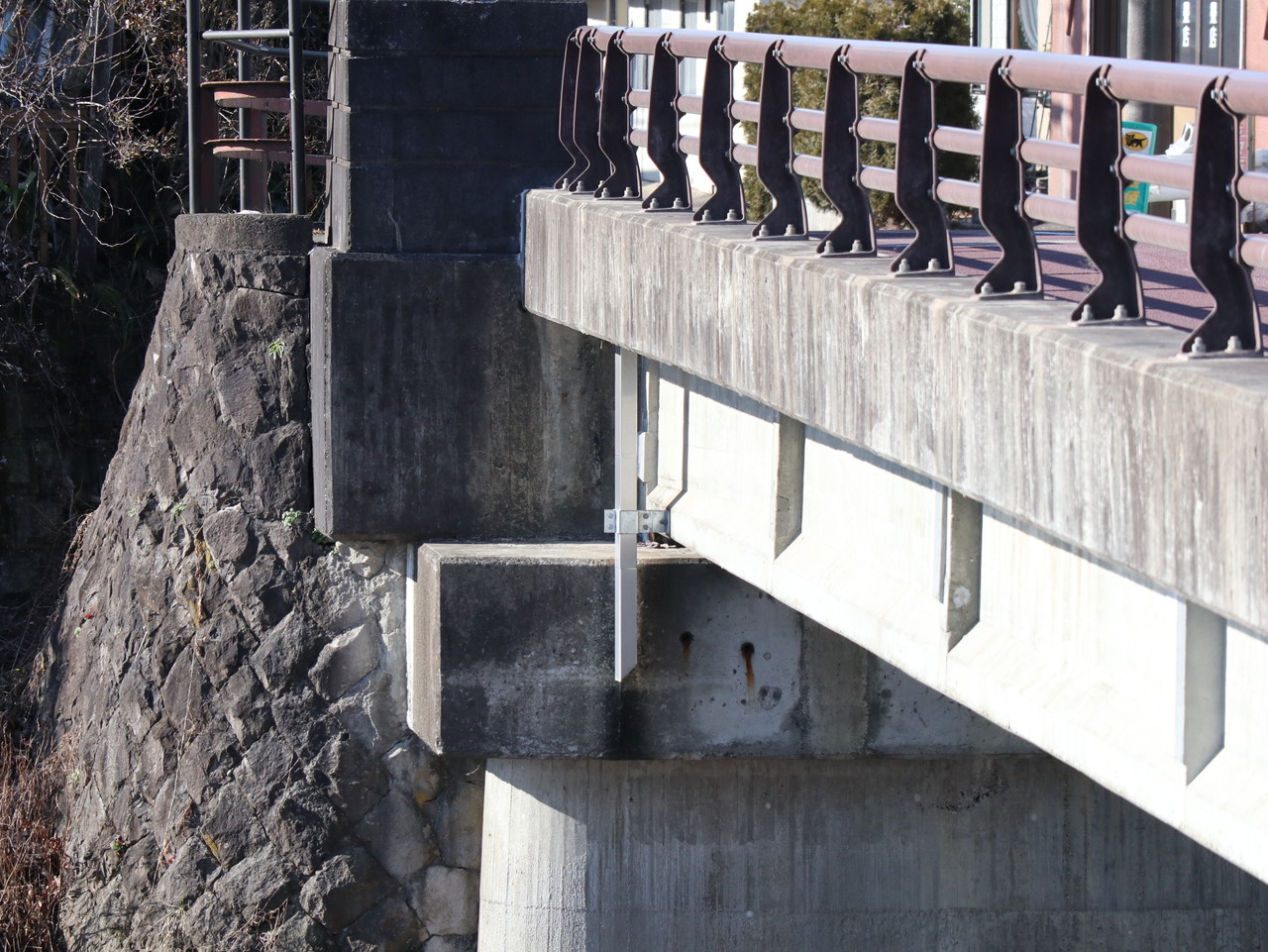

こちらの拡幅鋼桁が無い側は角型の天板プレートを使用

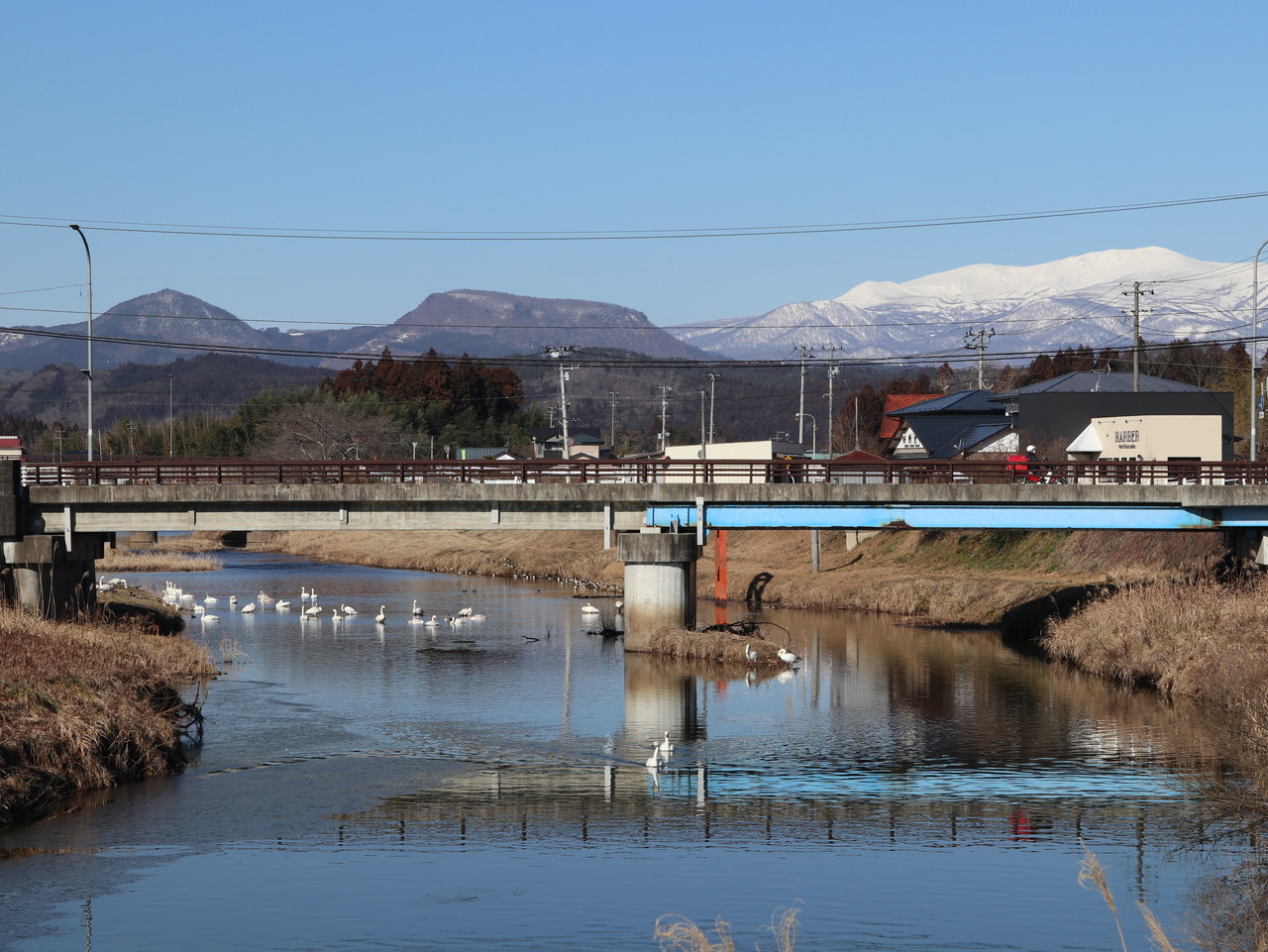

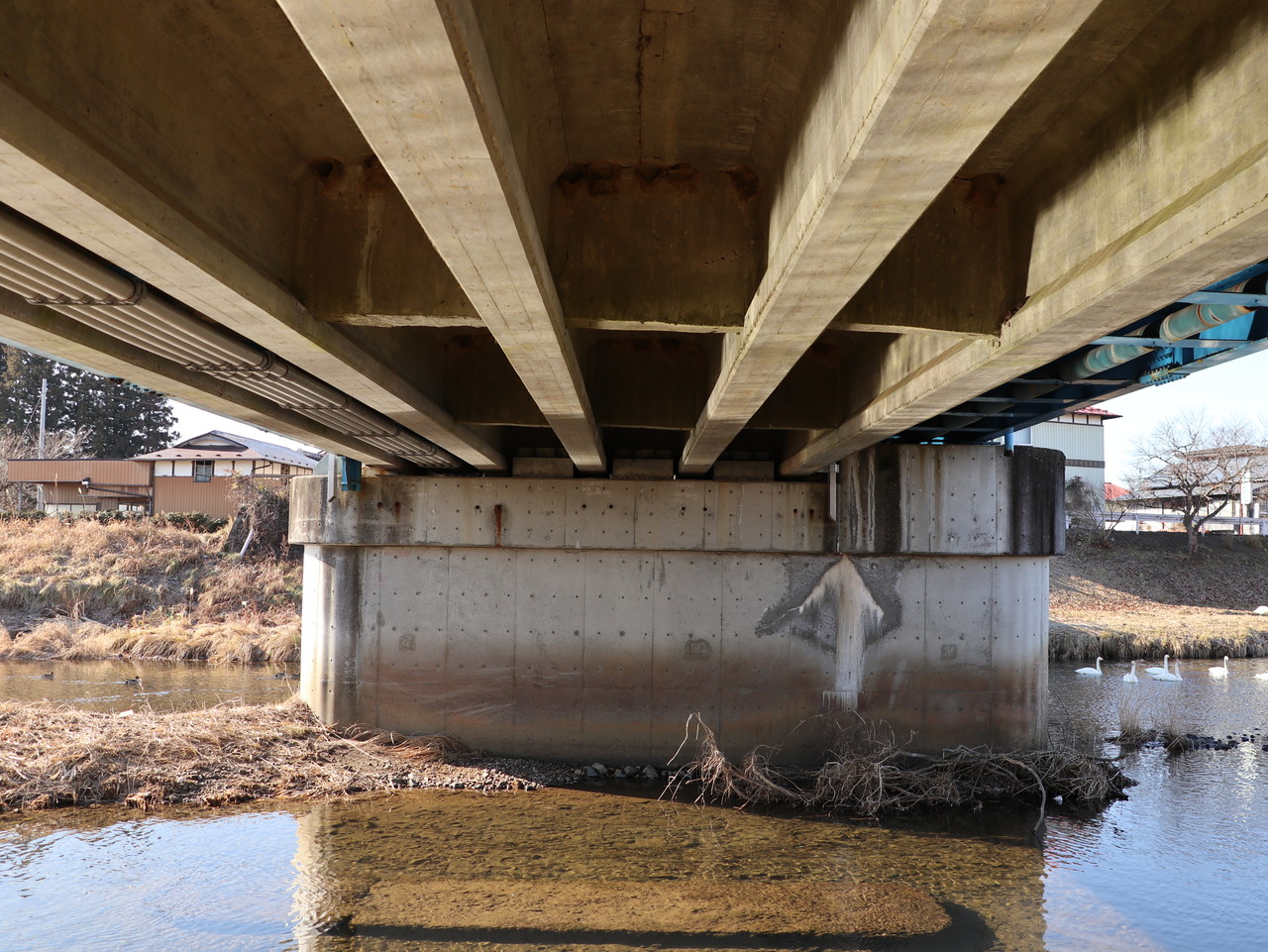

上部工形式は、PC単純T桁橋（2径間）になります。
（写真向かって左側が拡幅の鋼桁、右側は歩道の鋼桁の橋となります）

手前の鋼桁は、隅切り部拡幅用に設置された、鋼単純鈑桁になります。

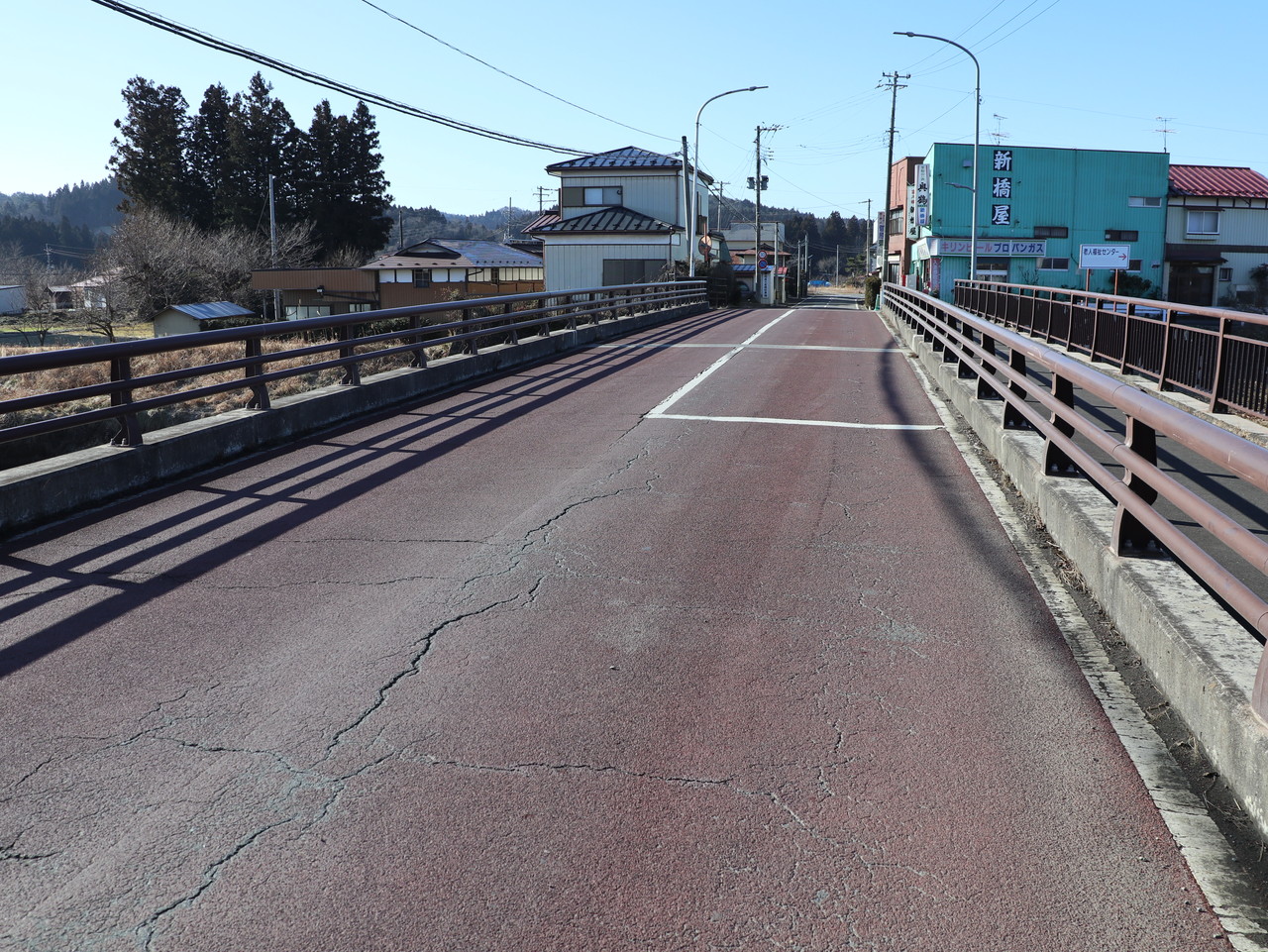

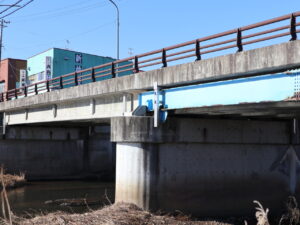

栗原市 国道４５７号 二迫川（にはさまがわ）に架かる橋梁に排水装置を採用いただきました。
右側に見える水色の鋼桁は拡幅鋼桁で手前のみで、奥はPC桁です。
