①-D: 歩道橋/横断歩道橋用
排水桝・排水樋例
![橋梁用TSステンレス排水装置 歩道橋用 桝 樋のページへ](https://tospa.jp/wp-content/uploads/TSDR-W-211013.jpg)
D.03 歩道橋(全般)
①-D1.歩道橋用桝(TSDR-)の
製作事例
D.03 歩道橋
and E.01 TSステンレス排水桝
※目皿排水桝全般になります
①-D1-1.お問合せの多い
形状事例
①横断歩道橋に多い形状
![](https://tospa.jp/wp-content/uploads/TSDR_210514-9.jpg)
上記例の現場写真 徳島県
フリーキーワード:住吉歩道橋
近似製品CAD図
②丸型で薄めの舗装へ
![](https://tospa.jp/wp-content/uploads/TSDR_210514-1.jpg)
③丸型で厚めの舗装へ
![](https://tospa.jp/wp-content/uploads/TSDR_210514-8.jpg)
④角型で深めの仕様
![](https://tospa.jp/wp-content/uploads/TSDR_210514-12.jpg)
⑤ ④の形状の設置例
![](https://tospa.jp/wp-content/uploads/TSDR_210514-11.jpg)
上記例の現場写真 新潟県
フリーキーワード:大久保跨線橋
⑥補修でカバーとして使用
![](https://tospa.jp/wp-content/uploads/TSDR_210514-6.jpg)
上記例の現場写真 愛媛県
フリーキーワード:沖代歩道橋
⑦天端にプレート例
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/TSDR-211013-5.jpg)
上記例の現場写真 静岡県
フリーキーワード:今之浦公園歩道橋
⑧-1 アンカー固定で使用
![](https://tospa.jp/wp-content/uploads/TSDR_210514-5.jpg)
⑧-2 ⑧-1の設置写真
![](https://tospa.jp/wp-content/uploads/TSDR_210514-7.jpg)
上記例の現場写真 東京都
フリーキーワード:みたけ橋
⑨角管+目皿プレート一体
![](https://tospa.jp/wp-content/uploads/TSDR_210514-10.jpg)
L型形状桝の設置例
①-D1-2.L型形状桝の事例
![橋梁 排水桝](https://tospa.jp/wp-content/uploads/TSDR-211013-7.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-211013-8.jpg)
設置イメージ
![](https://tospa.jp/wp-content/uploads/TSDR-211013-6-1024x768.jpg)
床版下面より※排水管接続
![](https://tospa.jp/wp-content/uploads/TSDR-211013-2-1024x768.jpg)
現場歩道橋写真
![](https://tospa.jp/wp-content/uploads/TSDR-211013-1-1024x768.jpg)
歩道より経年※6年後
上記例の現場写真 岐阜県
フリーキーワード:深沢大橋
近似製品CAD図
①-D1-3.仕様一例
![](https://tospa.jp/wp-content/uploads/TSDR-211013-9b.jpg)
板厚一例
※下記は標準仕様で変更可
目皿・桝枠・固定用PL箇所
t=6mm
管箇所はサイズにより異なります
お問合せ下さい
※目皿排水桝全般になります
![](https://tospa.jp/wp-content/uploads/TSDR_210514-4.jpg)
①-D2.横断歩道橋用樋(TSDR-WU)
その他 製作事例
①-D2-1. 樋 製作、設置例
S05-2. 横断歩道橋用樋

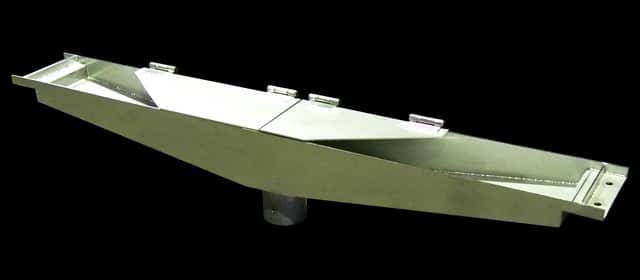

歩道橋用樋
![](https://tospa.jp/wp-content/uploads/TSDR_210514-15b.jpg)
①開閉蓋に切り込みがあります
近似製品CAD図
![](https://tospa.jp/wp-content/uploads/TSDR_210514-19.jpg)
②設置例になります
![](https://tospa.jp/wp-content/uploads/TSDR_210514-17.jpg)
③長めの樋になります
![](https://tospa.jp/wp-content/uploads/TSDR_210514-16b.jpg)
④ ③を横から見た写真になります
![歩道橋 接続部 樋](https://tospa.jp/wp-content/uploads/TSDR-211224-1.jpg)
⑤歩道橋と駐輪場の接続部箇所へ樋を設置した例になります
上記例の現場写真 大阪府
フリーキーワード:長谷北橋
![](https://tospa.jp/wp-content/uploads/TSDR-211224-2.jpg)
⑥ ⑤の製品写真になります。接続箇所はEPDMと耐電蝕加工を施したボルトを使用しました
![](https://tospa.jp/wp-content/uploads/TSDR_210514-2.jpg)
⑦比較的深めの樋
上記例の現場写真 埼玉県
フリーキーワード:越谷3丁目歩道橋
①-D2-2. 高さ(厚み)を抑える為に
異形での製作事例
![](https://tospa.jp/wp-content/uploads/TSDR_210514-13.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR_210514-3.jpg)
接続箇所はEPDMと耐電蝕加工を施したボルトを使用しました
![](https://tospa.jp/wp-content/uploads/TSDR_210514-14-1024x426.jpg)
建築限界の制約の為、桝、樋とも薄めになるよう製作しています
上記例の現場写真 東京都
フリーキーワード:太子堂歩道橋
①-D2-3. 歩道橋箱桁内へ
導水用の樋 製作事例
![](https://tospa.jp/wp-content/uploads/TSDR-20221110-1.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-20221110-6.jpg)
鋼桁接触面はEPDM貼付、絶縁ワッシャを使用し絶縁対策を施しています
![](https://tospa.jp/wp-content/uploads/TSDR-20221110-2.jpg)
箱桁外側より
![](https://tospa.jp/wp-content/uploads/TSDR-20221110-3.jpg)
箱桁内側より
①-D2-4. 鋼床版へ排水桝
製作事例
![](https://tospa.jp/wp-content/uploads/TSDR-20221110-4.jpg)
箱桁外側より
![](https://tospa.jp/wp-content/uploads/TSDR-20221110-5.jpg)
箱桁内側より
![](https://tospa.jp/wp-content/uploads/TSDR-20221110-7.jpg)
ボルトにて鋼床版に取付けています
上記例の現場写真 愛知県
フリーキーワード:野田横断歩道橋
①-D3.高気密ステンレス排水管も
合わせてご検討ください
①-D3-1. 歩道橋へ
高気密ステンレス排水管 写真例
歩道橋、ペデストリアンデッキへの排水管も多数ご採用頂いております。
S08-5. 横断歩道橋
and E.04 高気密ステンレス排水管
ペデストリアンデッキ、横断歩道橋への設置例
![](https://tospa.jp/wp-content/uploads/TSDR-PIPE-20221110-1.jpg)
![](https://tospa.jp/wp-content/uploads/TSDR-PIPE-20221110-2.jpg)
上記例の現場写真 長野県
フリーキーワード:南荒井南歩道橋
※高気密ステンレス排水管についてはこちらを合わせご覧下さい。
