②-C: 橋梁排水補修、ご提案例
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pipe_hosyuu-211029-01.jpg)
C.02 補修(耐震、補強)
and 工事E.04 高気密ステンレス排水管
高気密ステンレス排水管
※補修専用ではなく全般になります
②-C. 橋梁排水補修
ご提案、製作事例
②-C1. 補修工事状況別ご提案例
![橋梁用排水管損傷イメージ](https://tospa.jp/wp-content/uploads/2017/08/TS-PIPE-01-001--1024x430.jpg)
![](https://tospa.jp/wp-content/uploads/yazirushi01.png)
![橋梁用排水管補修イメージ](https://tospa.jp/wp-content/uploads/2017/08/TS-PIPE-01-002--1024x430.jpg)
![](https://tospa.jp/wp-content/uploads/2017/08/TS-PIPE-01-101--e1532495784930.jpg)
- 斜切管付スパイラル直管使用
- 管長が長い場合はスパイラル仕様が特に低コストです
C.02 補修(耐震、補強)工事
and S04-3a. スパイラル直管
and E.04 高気密ステンレス排水管

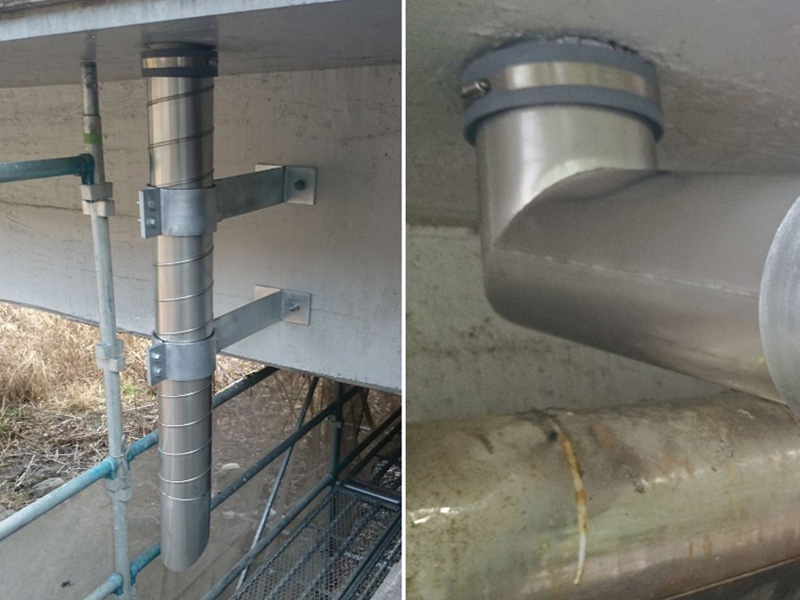

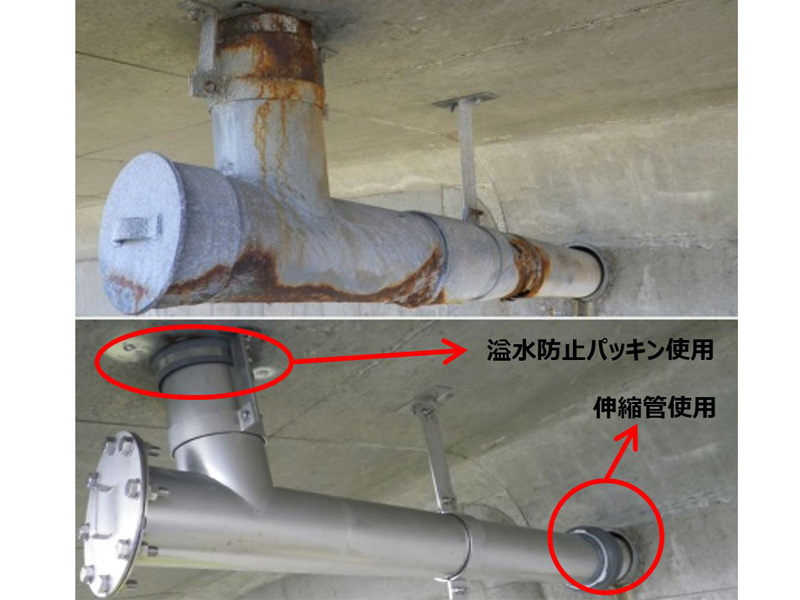

![高気密ステンレス排水管と鋳物排水桝間に溢水防止パッキン(RDジョイント)で接続した例](https://tospa.jp/wp-content/uploads/2017/08/TS-PIPE-01-201--e1532495723773.jpg)
- 加工管を使用。溢水防止と絶縁を兼ね桝接続部に溢水防止パッキン使用例
S21-1. RDジョイント(メイコーエンジニヤリング製)使用
![高気密ステンレス排水管と鋼管を伸縮管で接続例](https://tospa.jp/wp-content/uploads/2017/08/TS-PIPE-01-202-e1532495692503.jpg)
- 既設SGP管をカットし一部のみ交換。SGP管との絶縁と径調整で伸縮管使用例
S04-2c. 排水管-他管種接続、導水
and C.02 補修(耐震、補強)工事
and 工事E.04 高気密ステンレス排水管
主な特徴
- 複雑な形状でも製作可能 → 現場に合わせる補修工事に最適です
- 非常に軽量 → 施工短縮、安全面も優れます
- 短納期(めっき不要) → 先ずはご相談下さい
- ステンレス製で長寿命 → 耐候性に優れます
現状やご要望をお聞かせください。現場毎に提案致します。
②-C2. TSステンレス排水装置
(高気密ステンレス排水管)設置写真例等
②-C2-1. TSステンレス排水装置 設置写真

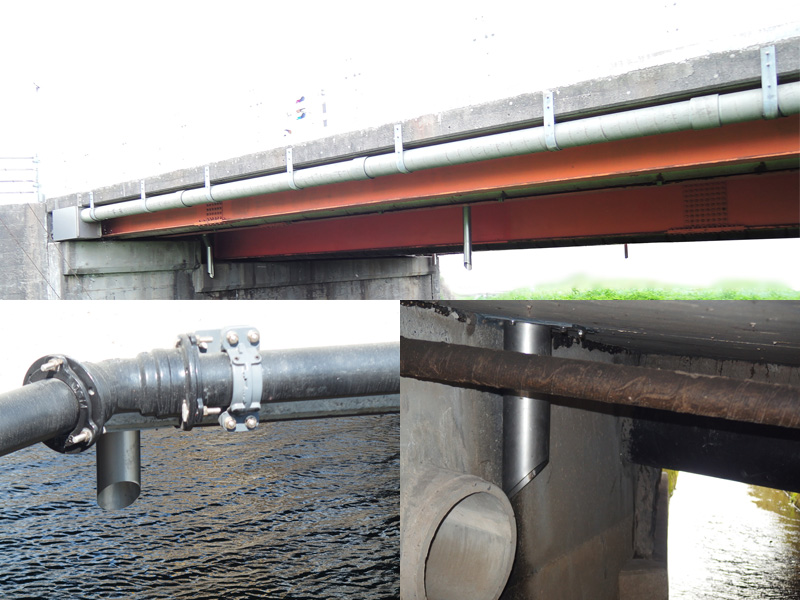

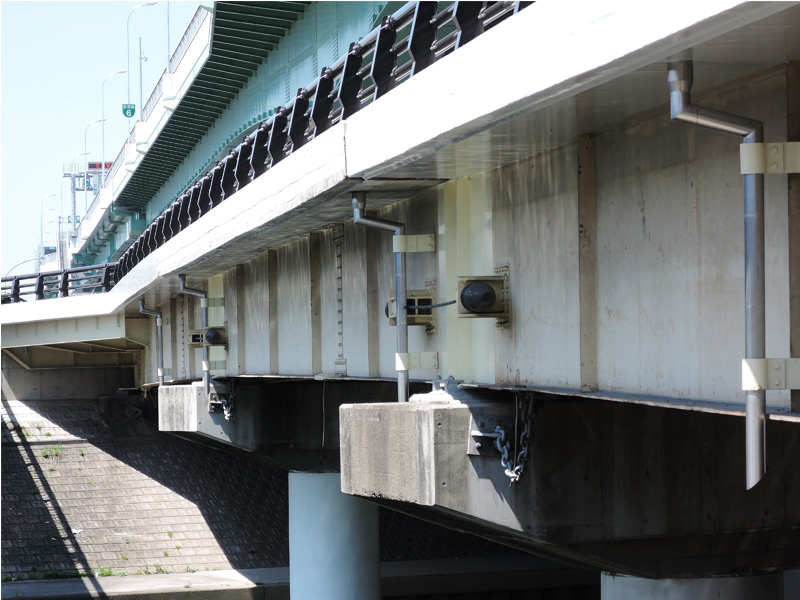

①設置例(スパイラル直管)

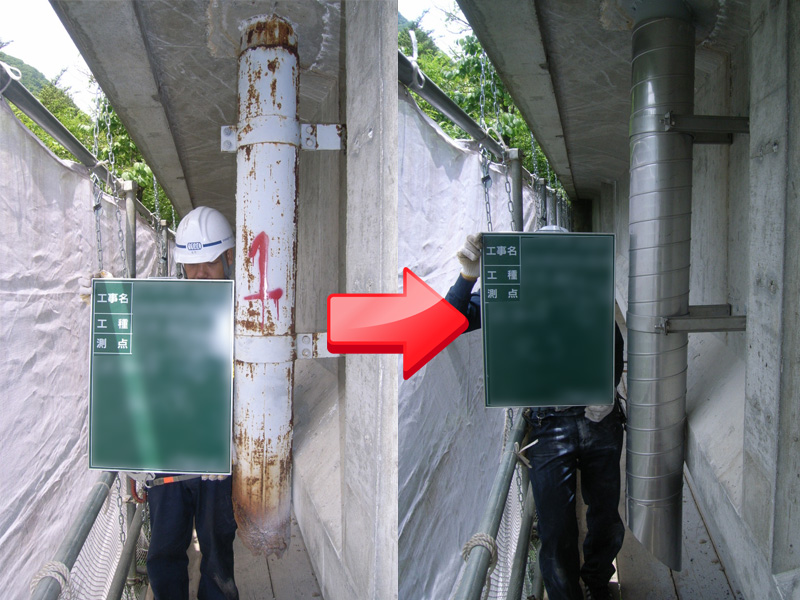

![鋼管から高気密ステンレス排水管へ交換した例](https://tospa.jp/wp-content/uploads/2017/09/TS-PIPE-04-503-e1532491517743.jpg)
傷んだ鋼管をスパイラル直管に交換した例です。金具はオリジナルのリブ・フランジ加工SUS金具を使用しています
S04-1b. 垂れ流し排水管(除く天板プレート、排水桝)
and S04-3a. スパイラル直管
and C.02 補修(耐震、補強)工事
②設置例(横引き有)
![](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-11-1.jpg)
寒冷地での仕様例です。横引と鉛直箇所にスパイラル直管を使用しコストを抑えています
S04-1a. 横引排水管(除く天板プレート、排水桝)
and C.02 補修(耐震、補強)工事
③設置例(横断歩道橋)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-1-1.jpg)
高気密ステンレス排水管は200未満ではφ100、125、150が規格になります
S08-5. 横断歩道橋
and C.02 補修(耐震、補強)工事
and E.04 高気密ステンレス排水管
④設置例(上下部間伸縮管使用)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-2-1.jpg)
上下部間には伸縮管を使用しています

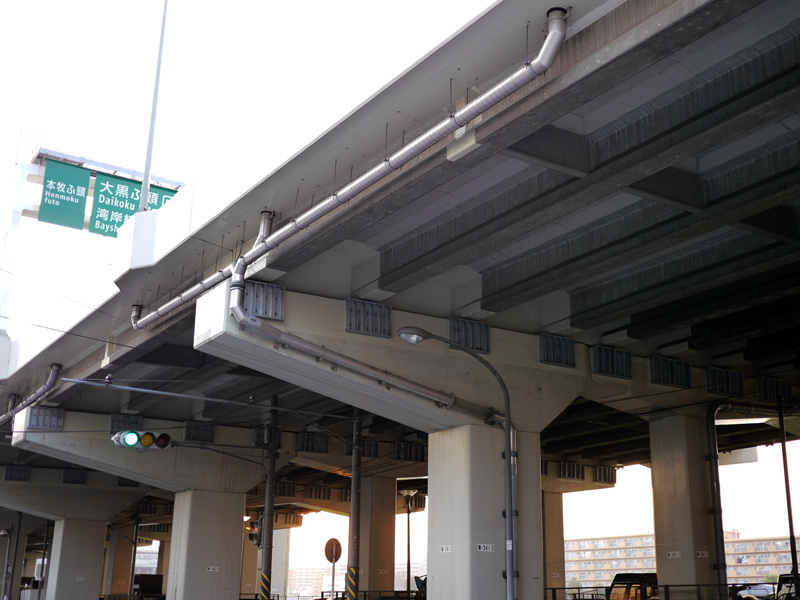

⑤設置例(受桝仕様)

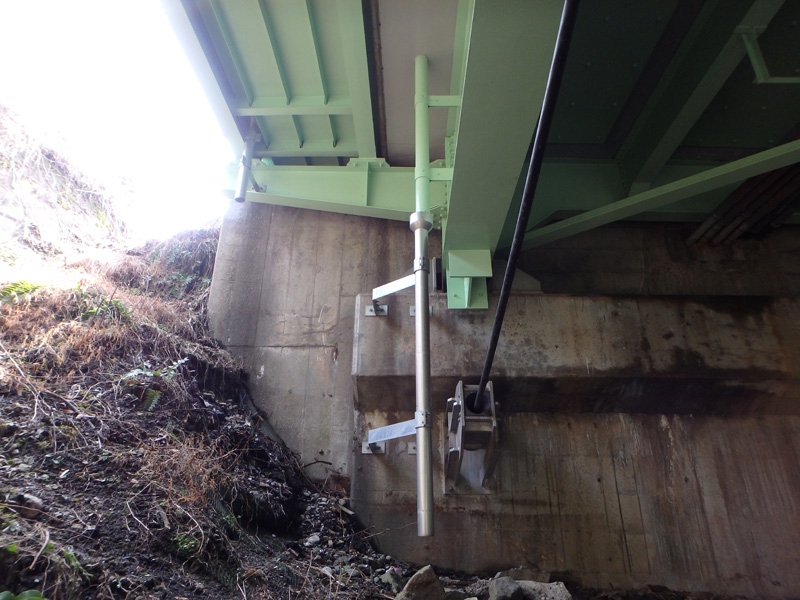

![上下部間を受桝方式で高気密ステンレス排水管を設置](https://tospa.jp/wp-content/uploads/2017/09/TS-PIPE-04-506-e1532491556370.jpg)
下部工のみ設置です。上下部は伸縮管では無く受桝形状のものを使用しています
S04-3b. 受桝(形状)付天板プレート、排水管
and C.02 補修(耐震、補強)工事
※受桝形状の排水管へのリンクになります
⑥設置例(金具取付用PL一体)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-9-1.jpg)
寒冷地での仕様例です。横引と鉛直箇所にスパイラル直管を使用しコストを抑えています
S07-2. 支持金具-吊下(一部のみ)
or S07-3. 支持金具-ずん切使用
and C.02 補修(耐震、補強)工事
※(金具検討の参考に)吊下げやずん切の金具を使用した現場へのリンクになります
⑦設置例(全ネジボルト使用)
![](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-10-1.jpg)
金具はSUS製の全ネジ(ずん切)ボルトを使用しています
S07-3. 支持金具-ずん切使用
and C.02 補修(耐震、補強)工事
and E.04 高気密ステンレス排水管
⑧設置例(曲管仕様)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-5-1.jpg)
桝口が斜めに出ていた為、上端を曲げ仕様としています
S04-2b. 補修排水管-添架物、下フランジ避け曲げ
⑨設置例(既設金具流用)
![](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-10-1.jpg)
φ100を使用。金具は既設(φ114用)を流用の為、厚手のEPDMを使用しています
S07-3. 支持金具-ずん切使用
and C.02 補修(耐震、補強)工事
and E.04 高気密ステンレス排水管
⑩設置例(オリジナルSUS金具使用)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-6-1.jpg)
吊り下げ金具は当社オリジナルのリブ・フランジ加工SUS製を使用しています
S07-1. 支持金具-ステンレス-リブ・フランジ加工(薄型)仕様
⑪設置例(RDジョイント使用)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-7-1.jpg)
桝との接触部にはメイコー製RDジョイント使用。絶縁と溢水防止の役割をしています
S21-1. RDジョイント(メイコーエンジニヤリング製)使用
⑫設置例(吊下げ金具使用)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-3-1.jpg)
設置の制約の為、上部工からの金具のみで設置しています
S07-2. 支持金具-吊下(一部のみ)
⑬設置例(RDジョイント+伸縮管)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-8-1.jpg)
桝との接続はRDジョイント、他管種との接続は伸縮管を使用しています
S21-1. RDジョイント(メイコーエンジニヤリング製)使用
⑭設置例(伸縮管+フランジ接続例)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-4-1.jpg)
他管種との接続に伸縮管とフランジを用いた例になります
S04-2c. 排水管-他管種接続、導水
and フリーキーワード:フランジ接続
⑮設置例(フランジ接続)
![高気密ステンレス排水管と鋼管をフランジ使用し接続した例](https://tospa.jp/wp-content/uploads/2017/09/TS-PIPE-04-605-e1532491401120.jpg)

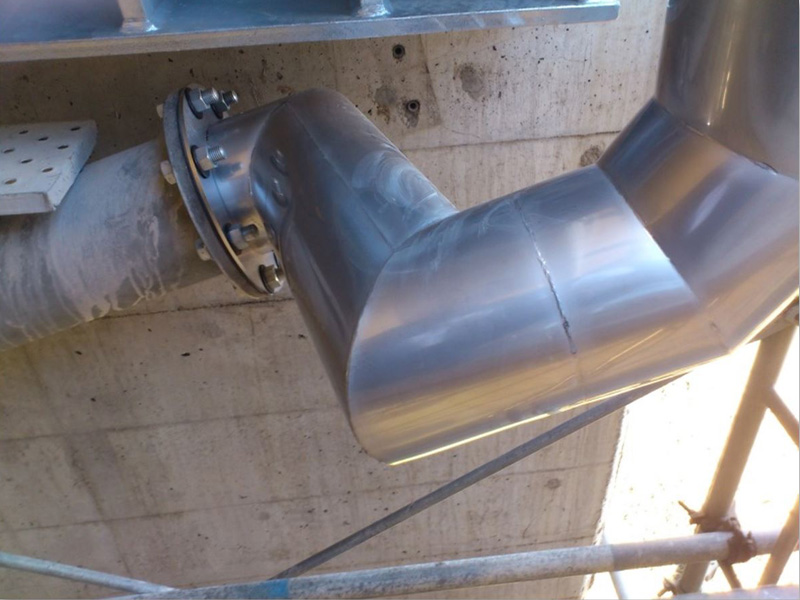

⑭のフランジ接続箇所の拡大写真です
上記例の現場写真 長野県
フリーキーワード:鹿曲橋
⑯設置例(地覆貫通~横引排水管)
![橋梁用排水装置 補修用](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-13-1.jpg)
地覆貫通の横引きと添架排水管横引の組み合わせになります(形状的に地覆横引と呼び、内容的に補修の本ページに掲載しています)
S01-4. 地覆横引(貫通、埋設)
and S04-1a. 横引排水管(除く天板プレート、排水桝)
⑰設置例(地覆貫通~横引排水管)
![](https://tospa.jp/wp-content/uploads/ts-pipe-var-211028-12.jpg)
⑯の横引管と受桝付管を上から見た写真になります
上記例の現場写真
フリーキーワード:弁天大橋に繋がるカルバート部
⑯設置例(地覆貫通~横引排水管)
![](https://tospa.jp/wp-content/uploads/2017/09/TS-PIPE-04-603-e1532491471819.jpg)
排水桝との接続にRDジョイント、SGP管との接続に伸縮管を使用し絶縁をしています
S21-1. RDジョイント(メイコーエンジニヤリング製)使用
⑲設置例(リブ・フランジ加工 オリジナル金具使用例)
![高気密ステンレス排水管金具例](https://tospa.jp/wp-content/uploads/2017/09/TS-PIPE-04-505-e1532491633643.png)
緑端拡幅、橋脚巻立工事への施工例 (オリジナル金具使用例)
橋脚巻立工事への使用例になります。正確な形状で製作可能です。下部工へはステンレスのオリジナル金具を使用しています
上記例の現場写真 富山県
フリーキーワード:鏡宮高架橋
⑳オリジナルSUS金具(リブ・フランジ加工)
![TS-PIPE専用金具例](https://tospa.jp/wp-content/uploads/2017/09/TS-PIPE-04-606-e1532488447623.jpg)
⑲で使用しているリブ・フランジ加工を施したオリジナル金具です
S07-1. 支持金具-ステンレス-リブ・フランジ加工
and (薄型)仕様C.02 補修(耐震、補強)工事

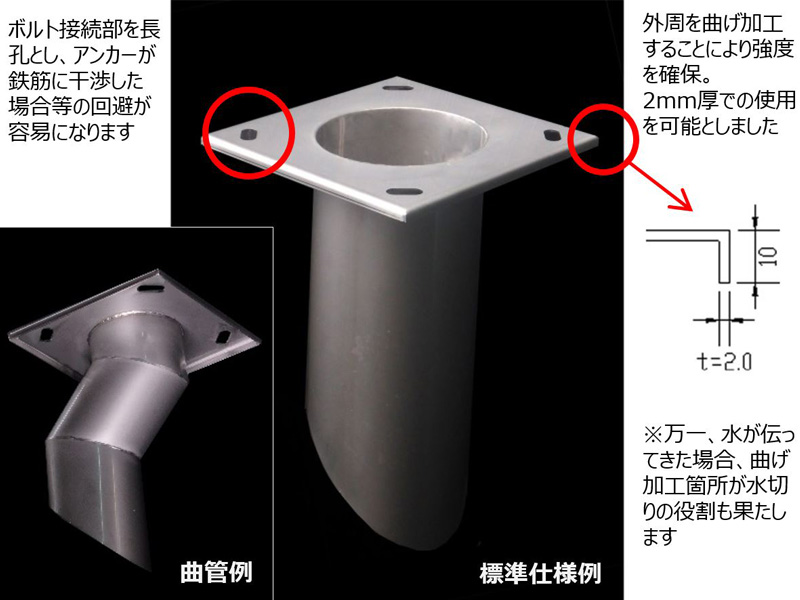

㉑設置例(受桝形状例)

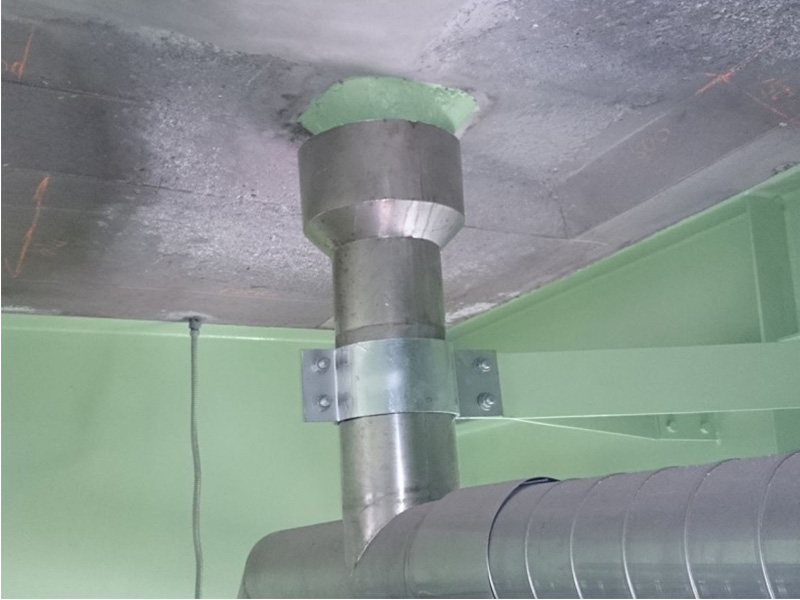

![](https://tospa.jp/wp-content/uploads/2017/09/TS-PIPE-04-604-e1532491382595.jpg)
鋳物(鋼製)排水桝との接続例と鋳物(鋼製)排水桝との接触を避ける為、排水管の接続部をレジューサー/受桝仕様とした例になります
S04-3b. 受桝(形状)付天板プレート、排水管
and C.02 補修(耐震、補強)工事
※受桝形状の排水管へのリンクになります
②-C2-2. 排水桝(横引管)と排水管を
組み合わせた提案が可能です
例えば…
- 一本物が良いのか、分離仕様とし作業性の向上を図るのか
- 高気密ステンレス排水管は直管箇所へスパイラル直管を使用することで特に低コストにてステンレス管を提案可能
- 角管仕様でも提案可能
⇒先ずはお気軽にご相談ください
例① 丸管で地覆横引から排水管へ
![橋梁用排水装置](https://tospa.jp/wp-content/uploads/ts-pipe-yoko-211028-01-1-1024x606.jpg)
![橋梁排水で地覆貫通管を分離仕様とした写真](https://tospa.jp/wp-content/uploads/2017/08/TS-PIPE-01-d01.jpg)
例② 角管で地覆横引から排水管へ
![橋梁用排水装置](https://tospa.jp/wp-content/uploads/ts-pipe_kaku211027-01-1-1024x768.jpg)
