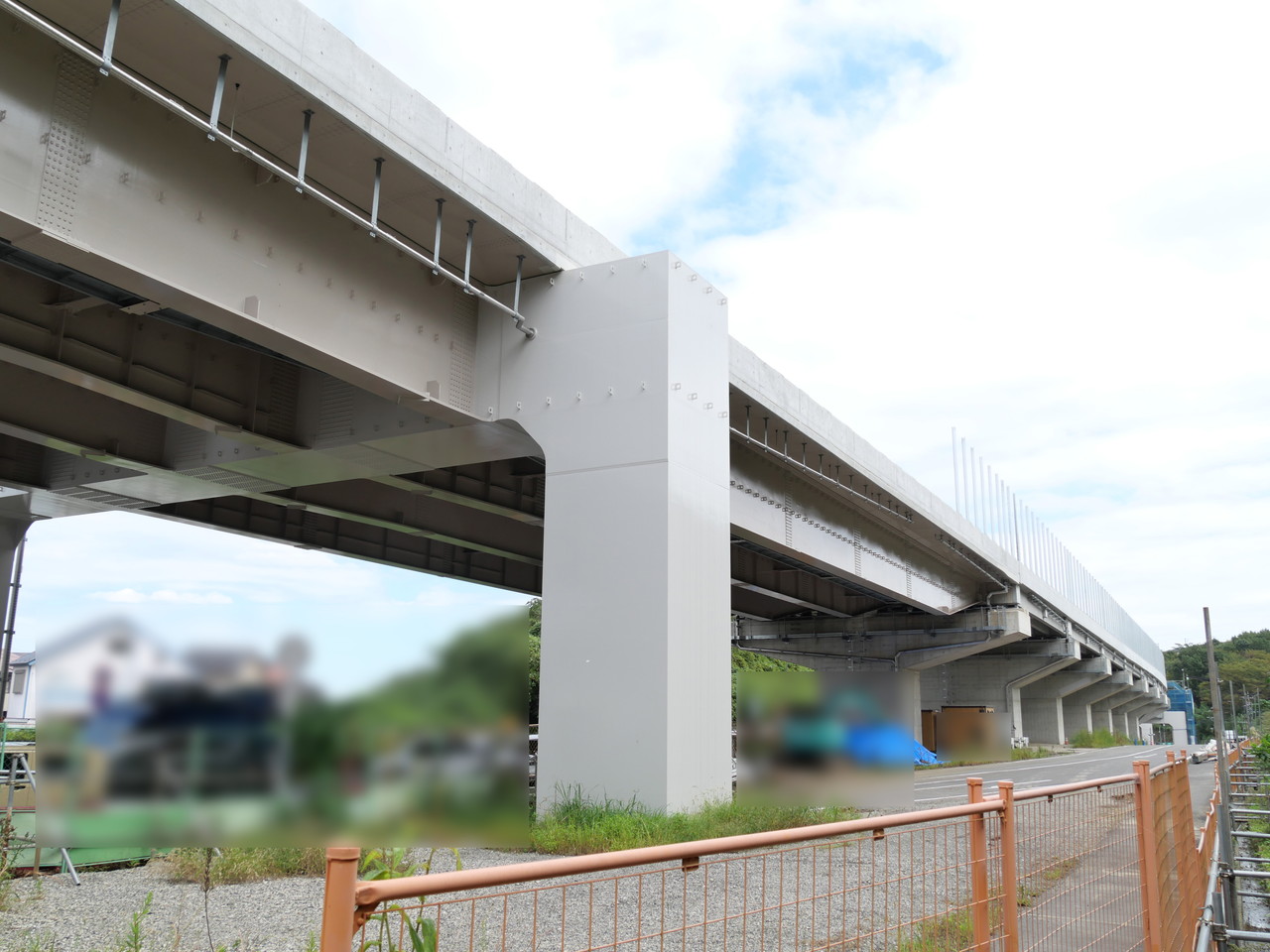

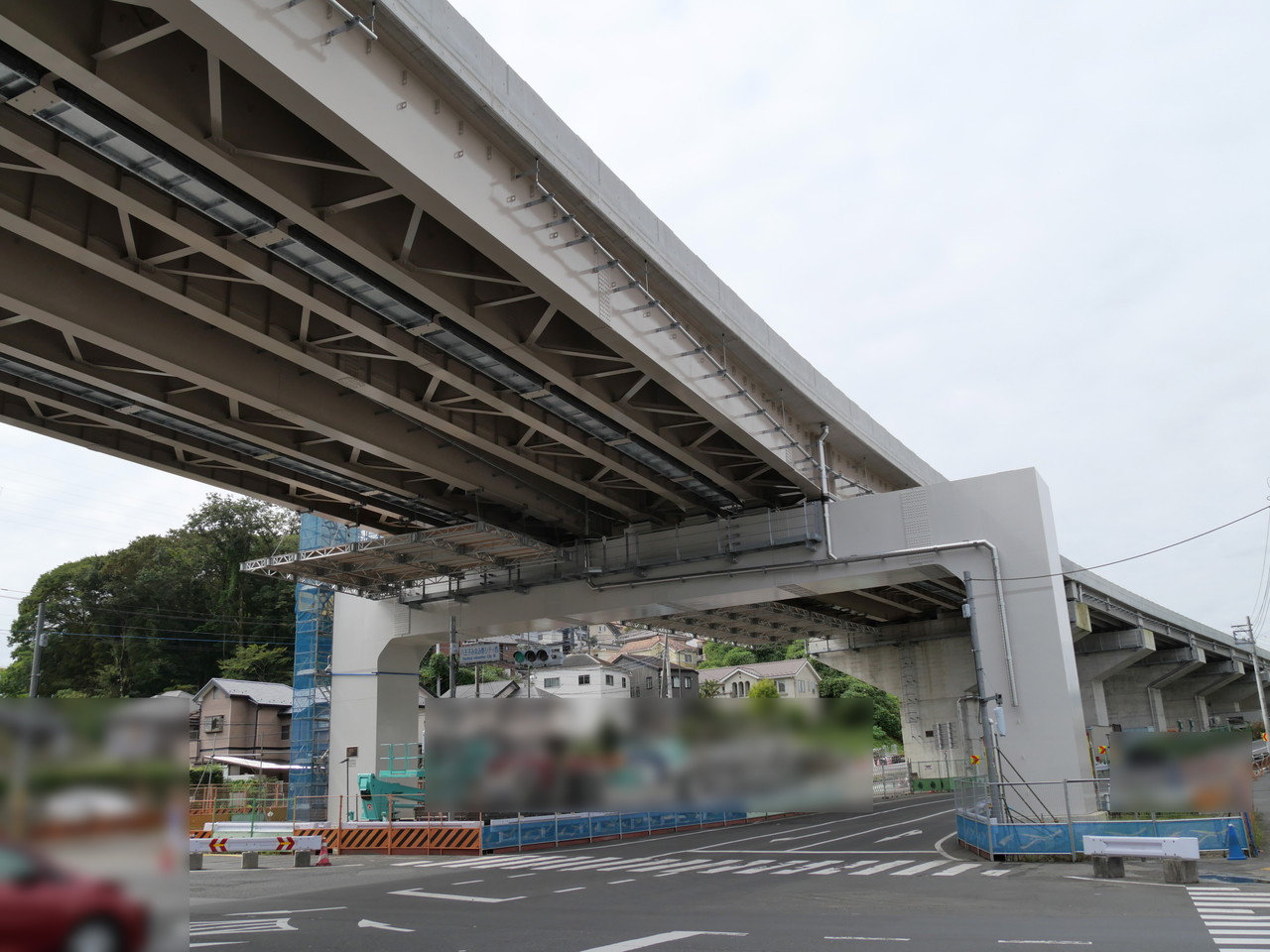

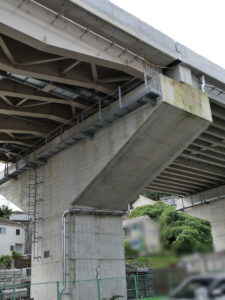

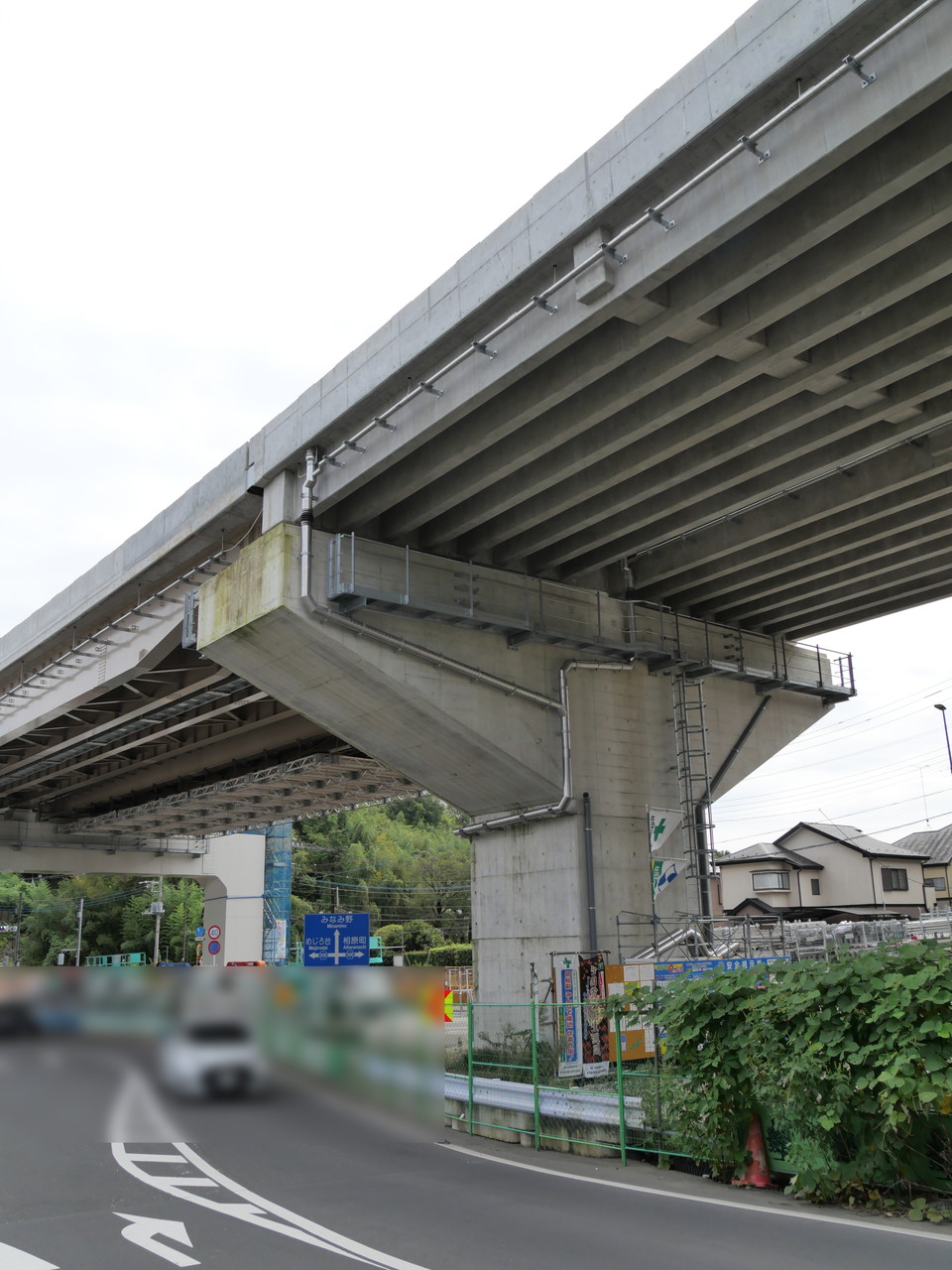

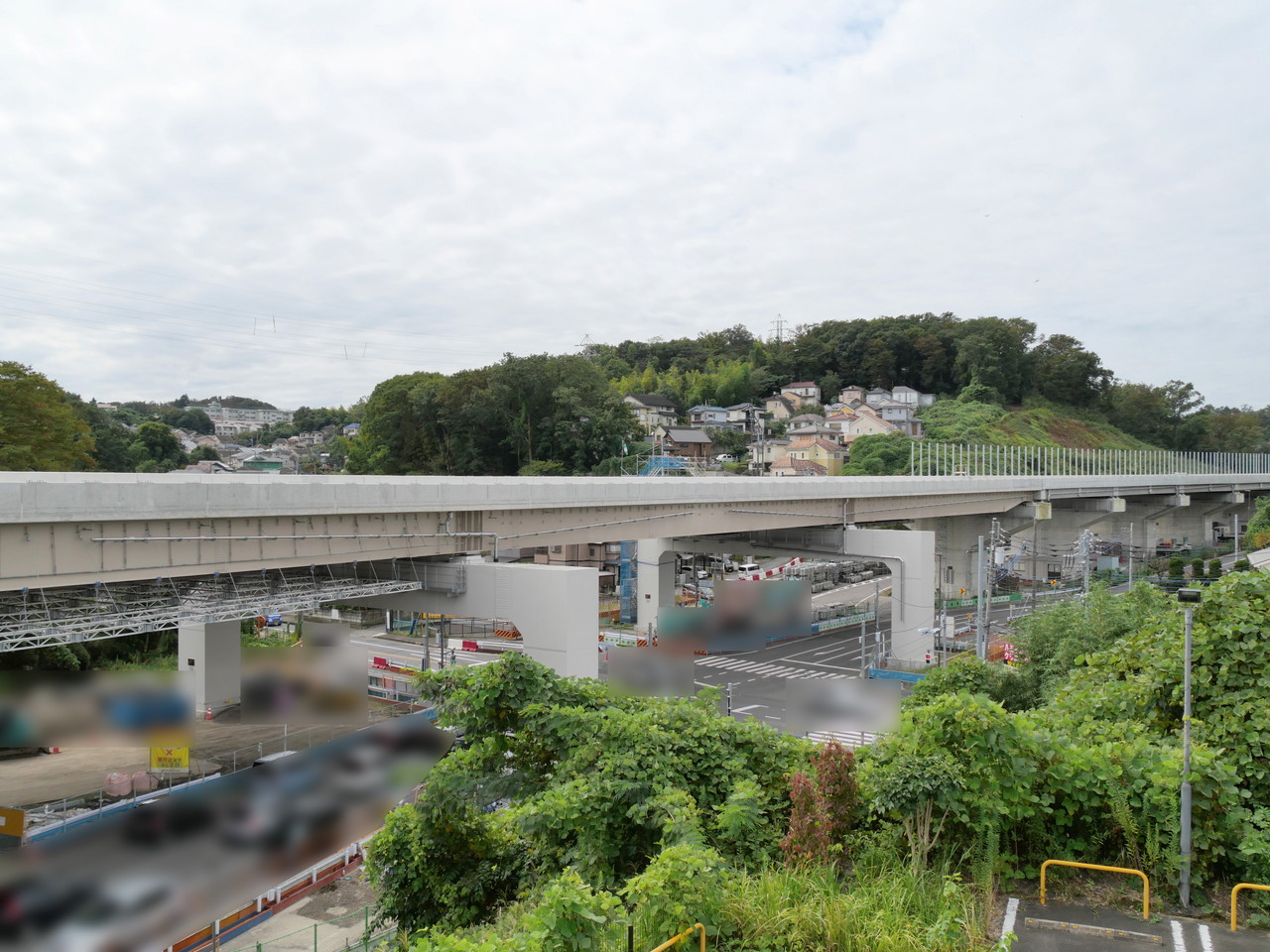

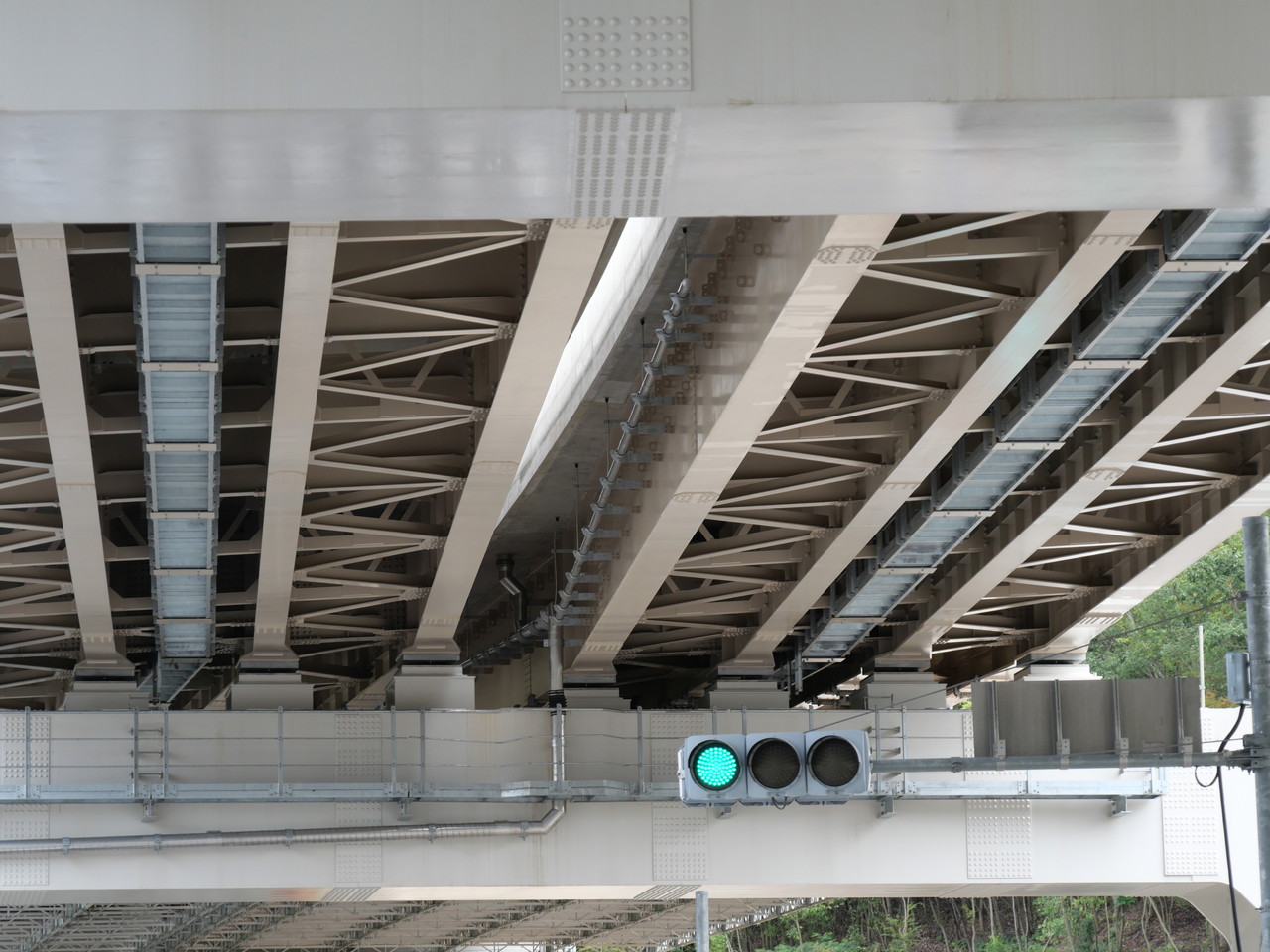

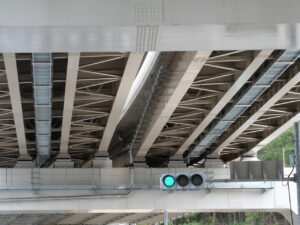

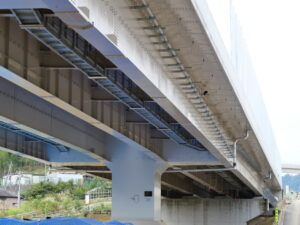

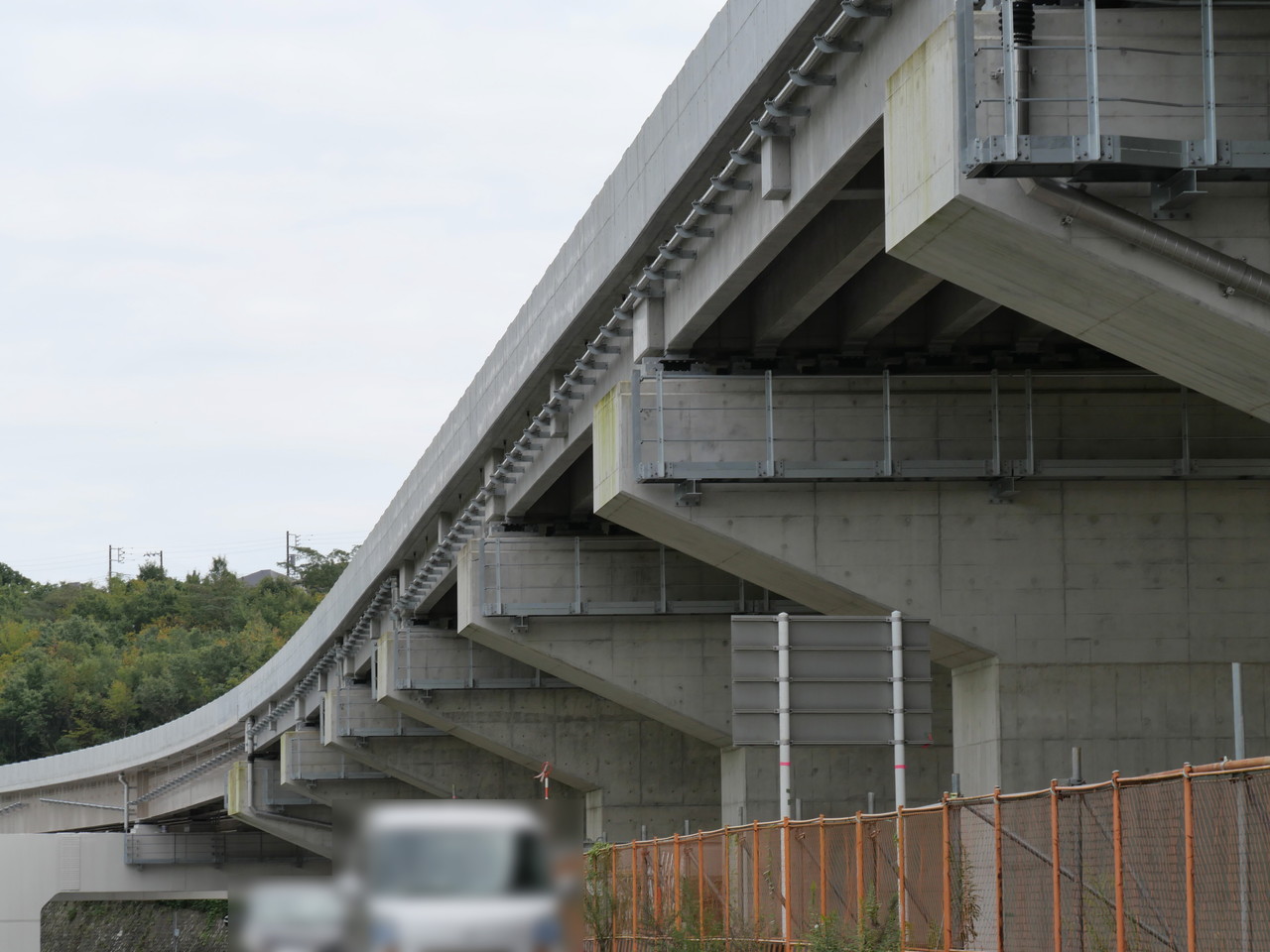

八王子南バイパス 大船寺田高架橋 / 東京都 / 新設 / 排水管 あとからフレキ（管接続部）

細い導水管による長い横引きは、土砂や異物による詰まりや滞水が生じやすく、寒冷地では滞水部の凍結によって接続部等が破損する要因となる場合があります。

そのため、床版排水材からの排水についても、フレキシブルチューブや細い導水管を長く横引きするのではなく、通水断面の大きな排水管で横引きする方法があります。

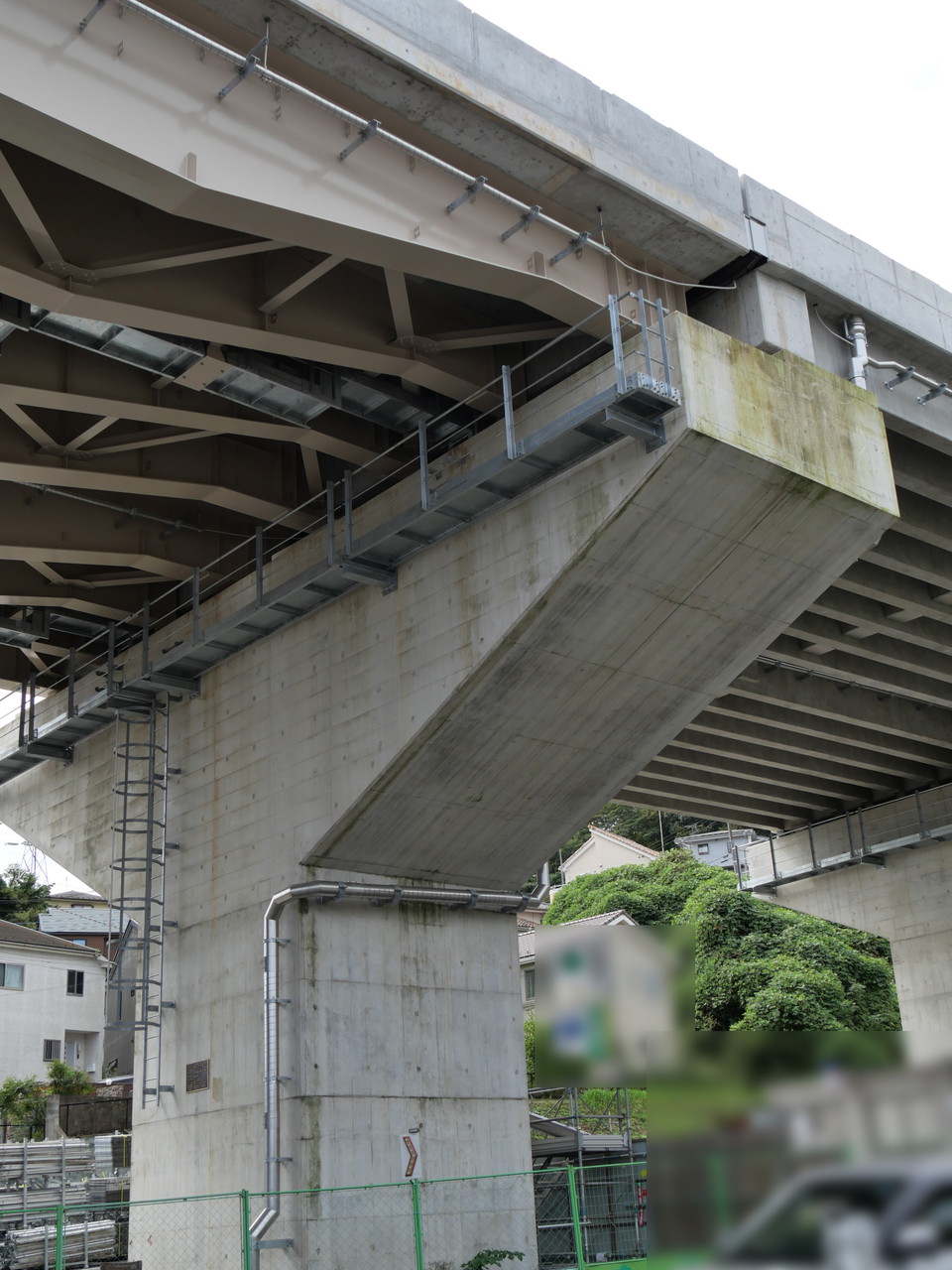

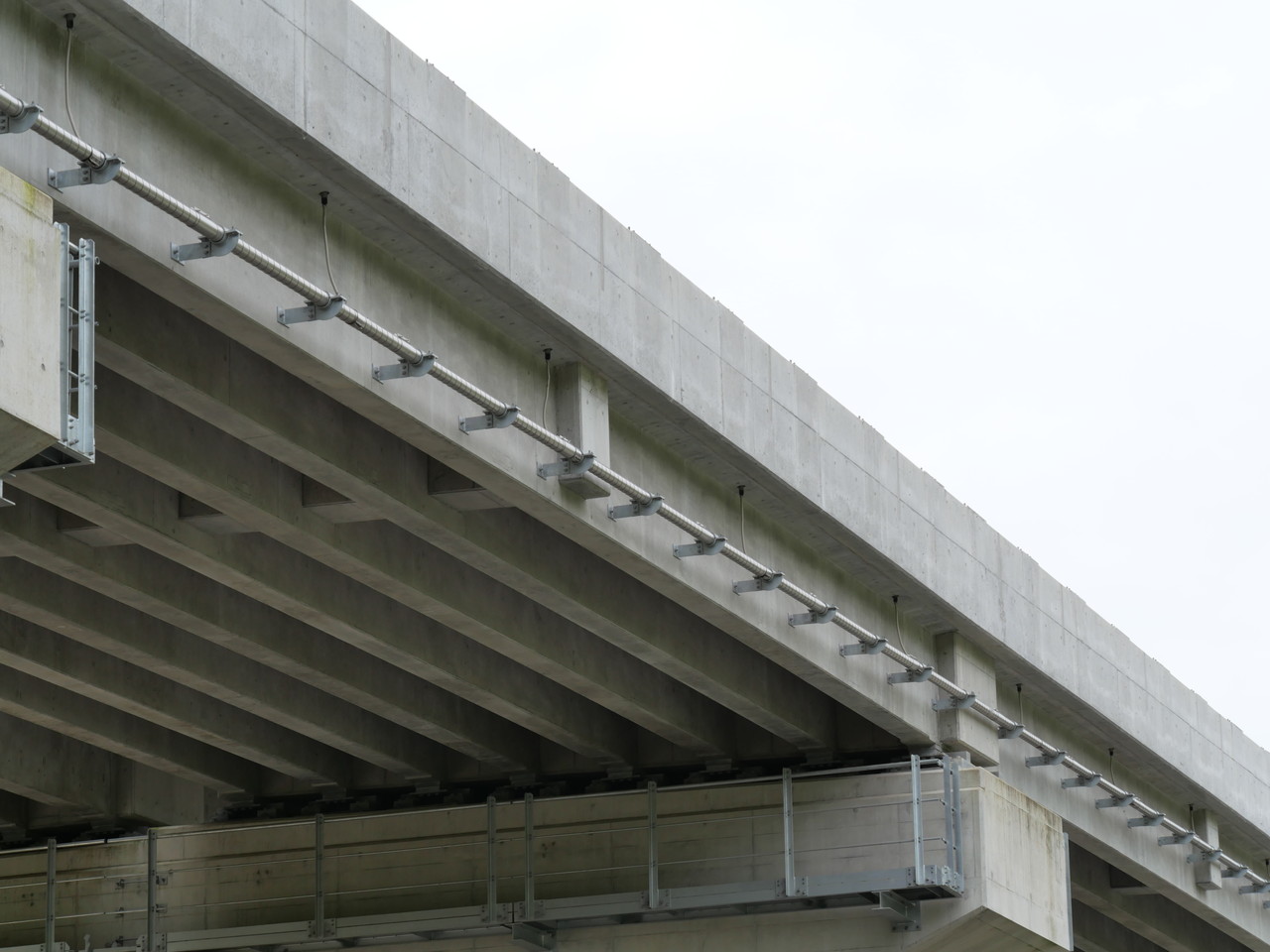

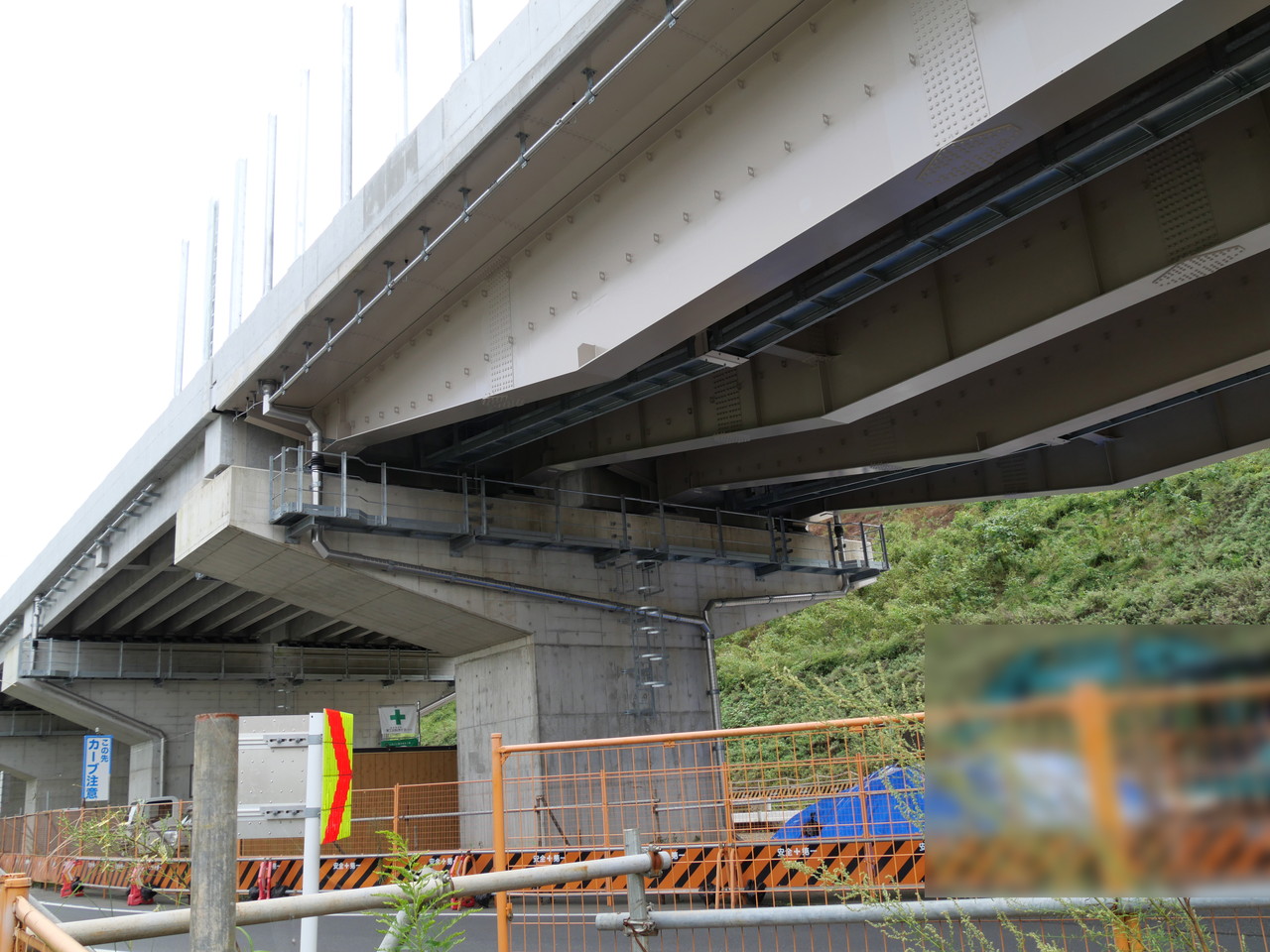

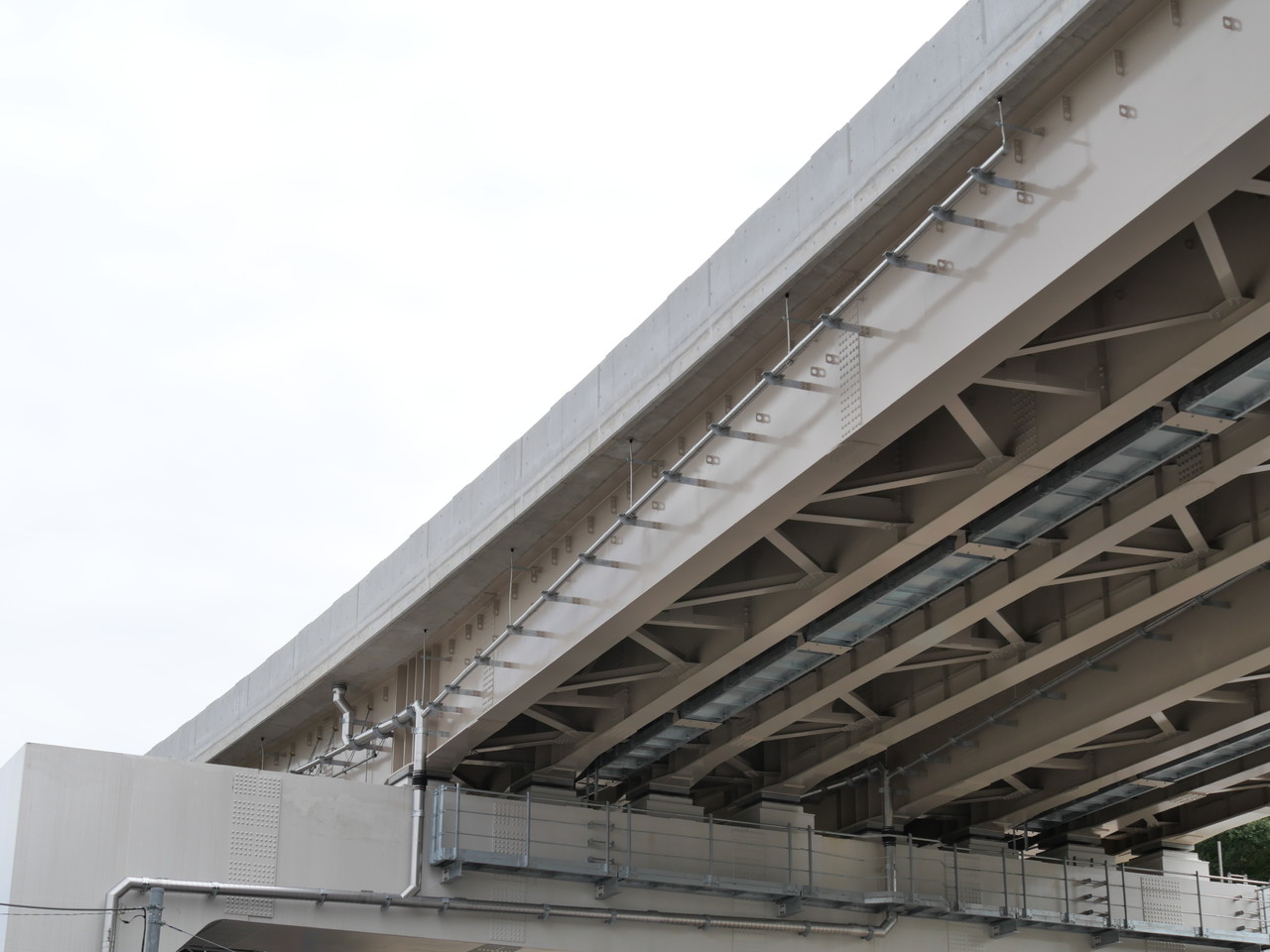

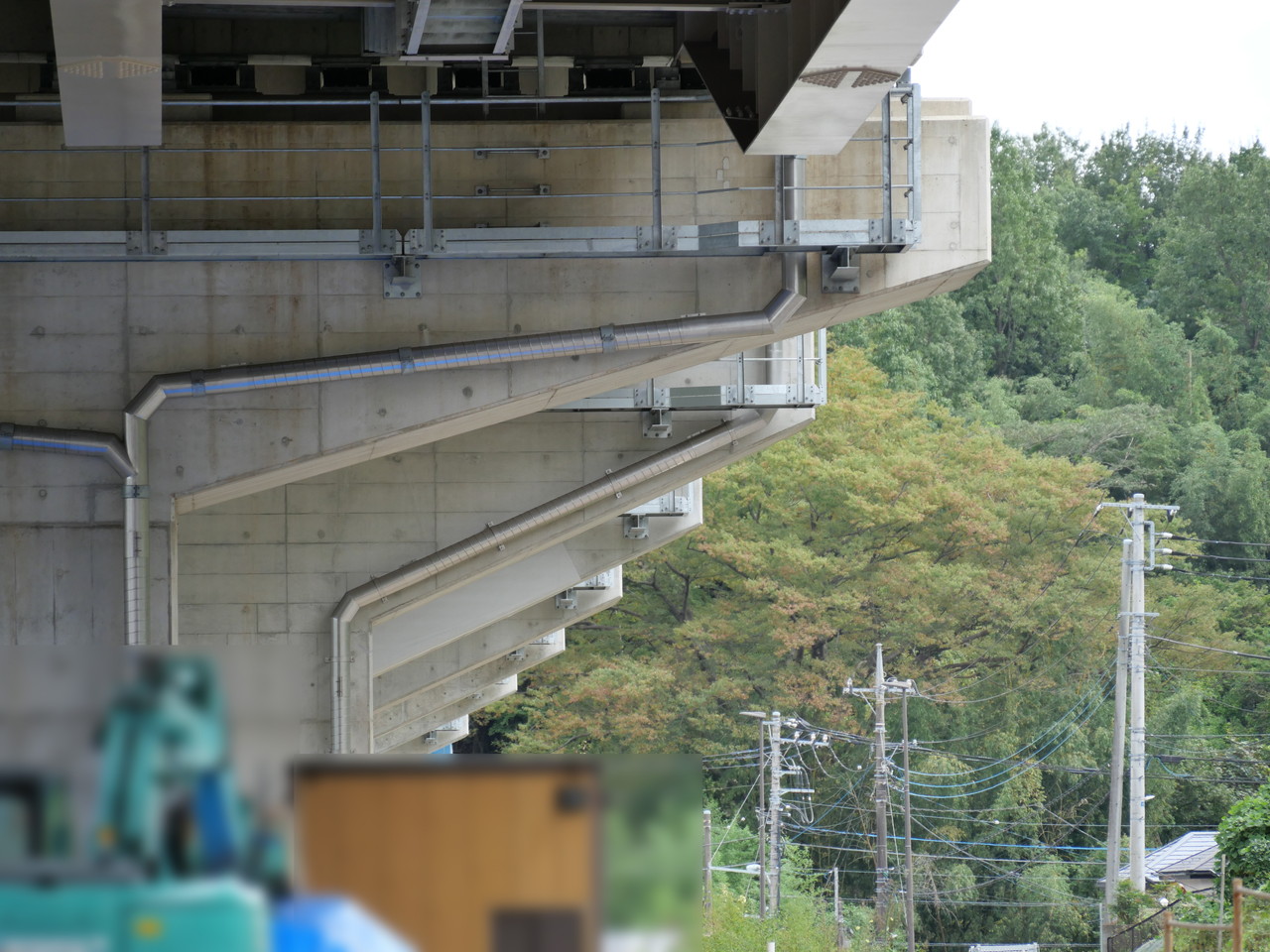

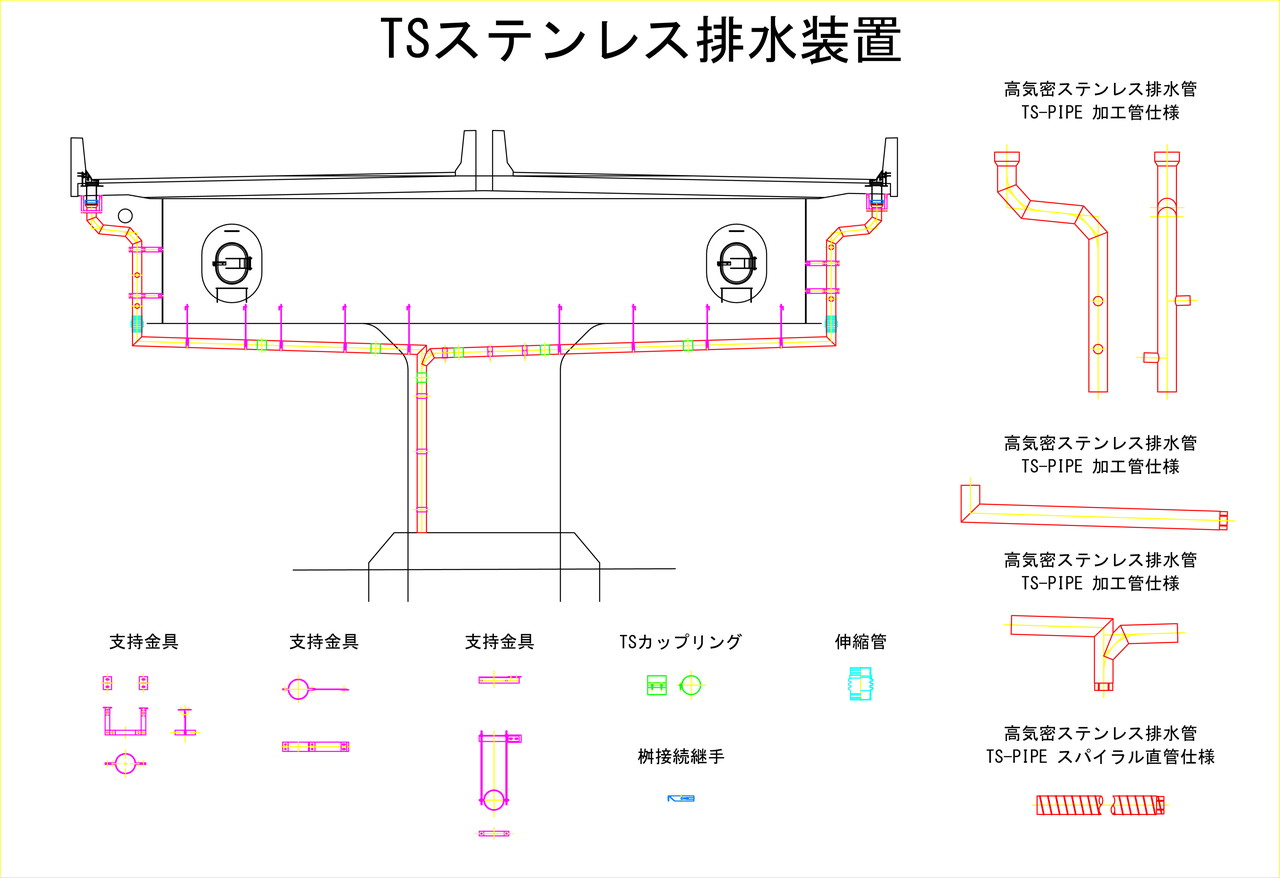

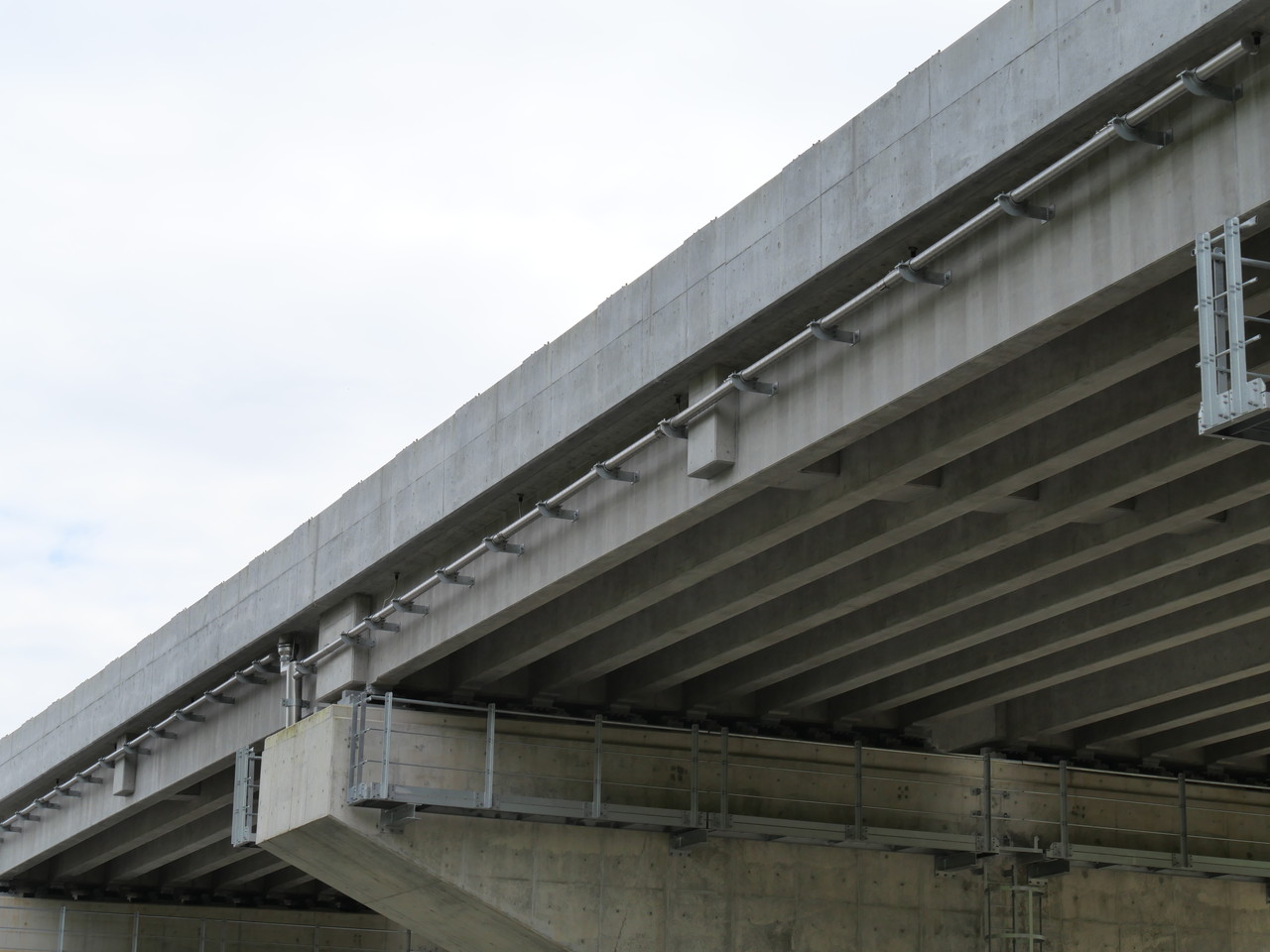

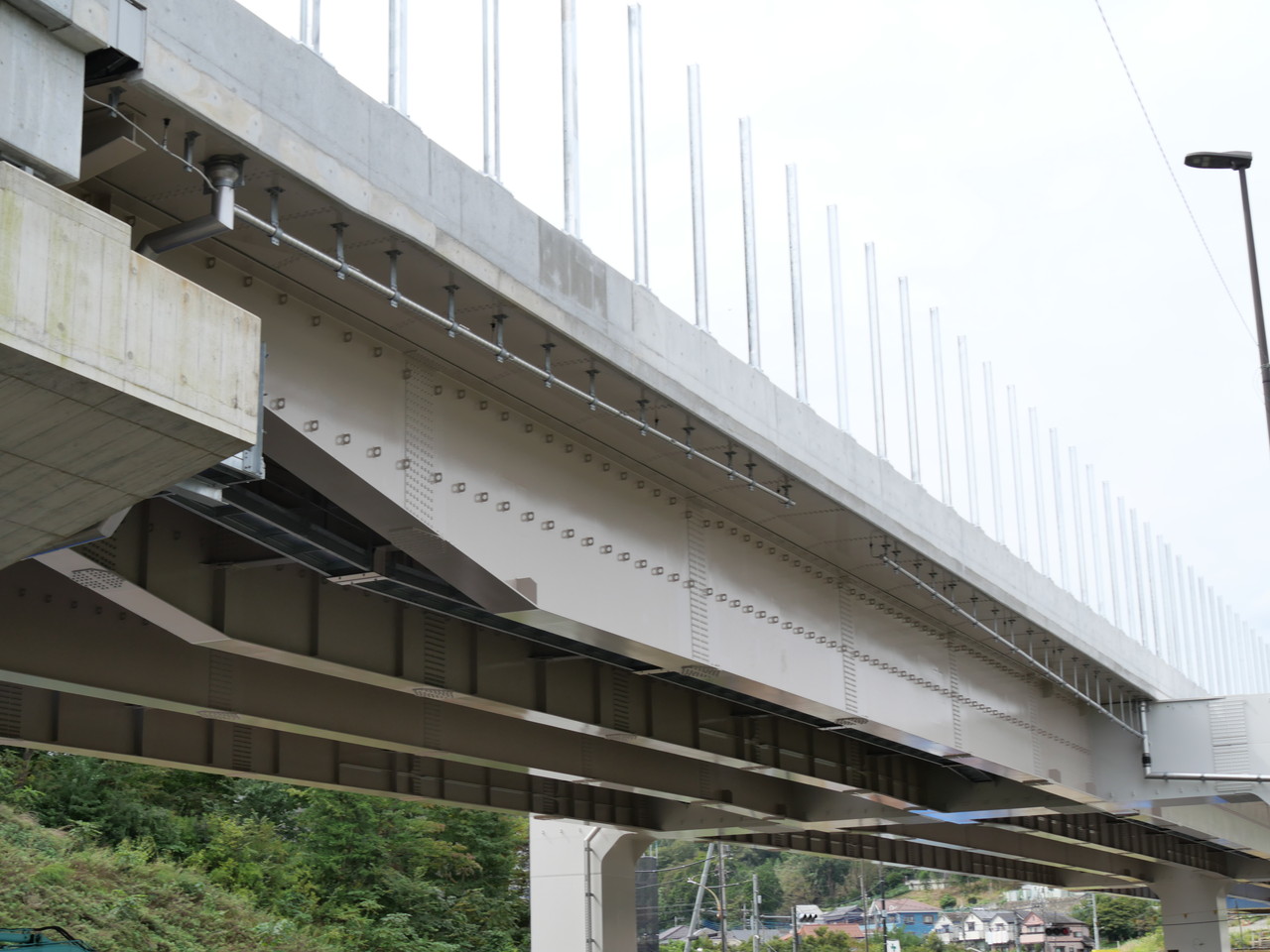

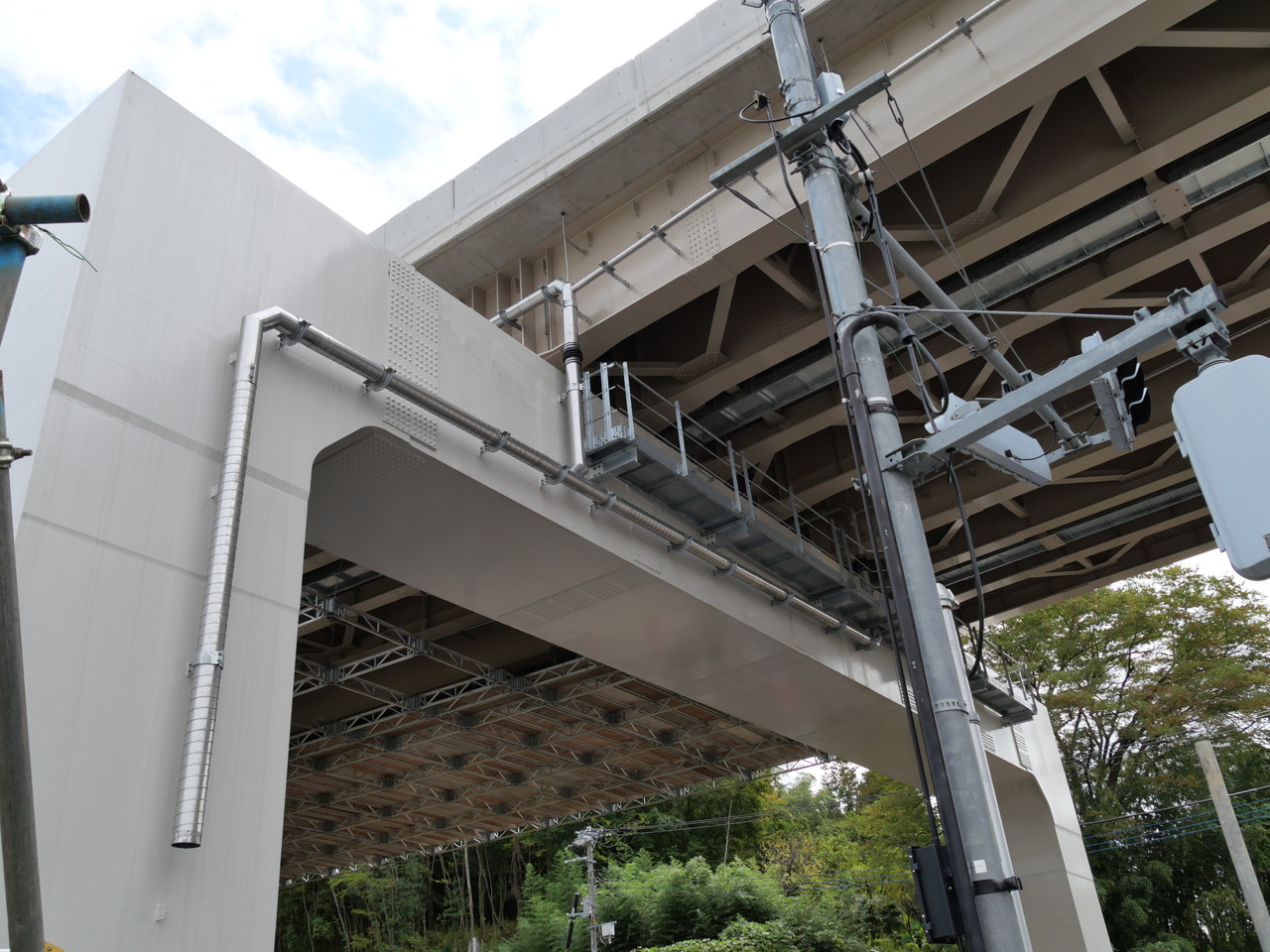

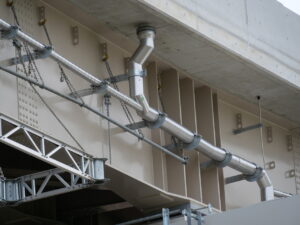

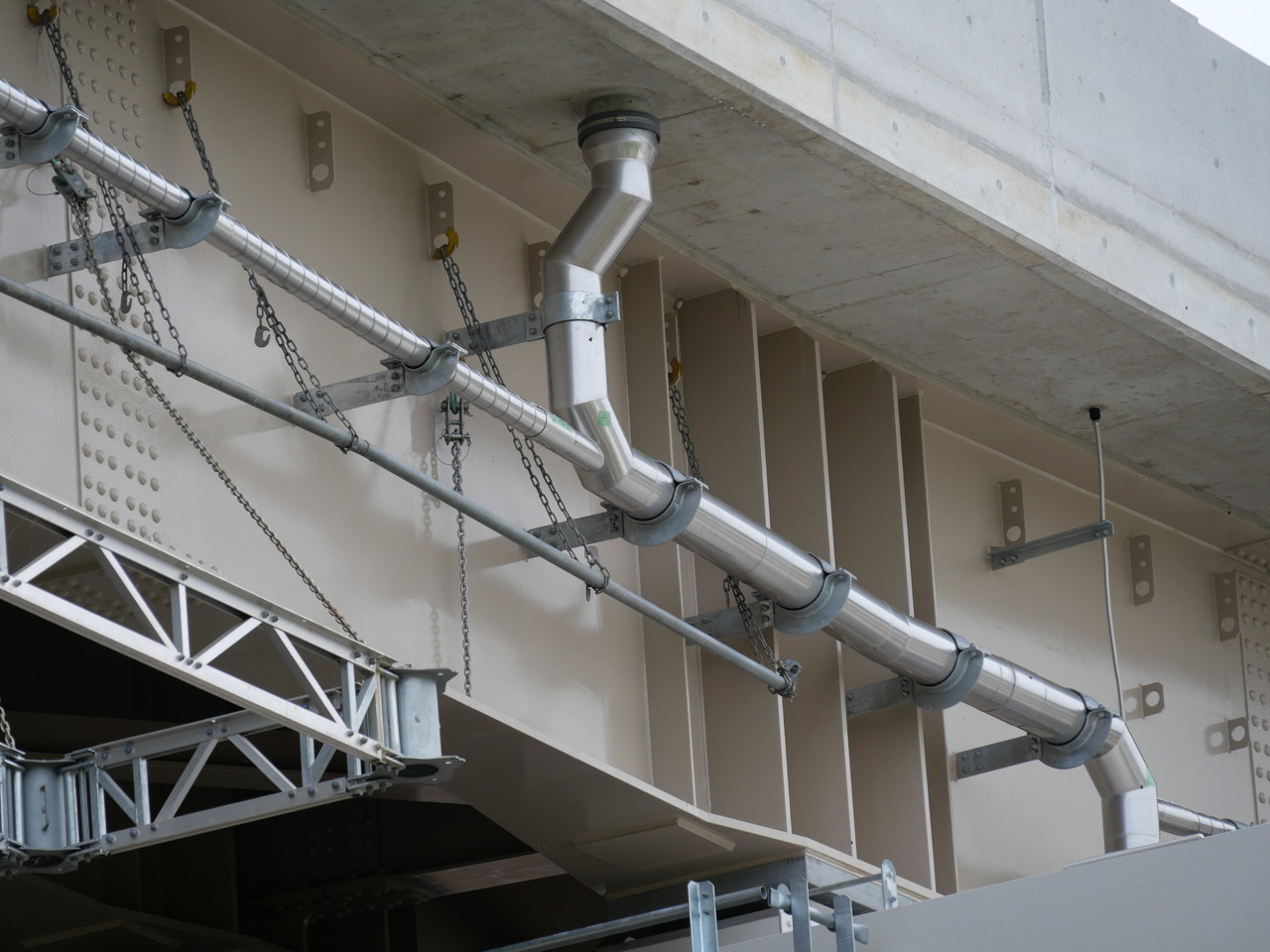

本現場では、この考え方をもとに床版排水材からの横引き排水についても、ステンレス排水管を使用する構成としています。

横引部の管径を大きくすることで、細い導水管と比較して通水断面を確保でき、詰まりや滞水のリスクを低減しやすくなります。

また、寒冷地では滞水部の凍結による破損リスクを抑えるうえでも、大きな通水断面を確保することは維持管理上のメリットがあります。

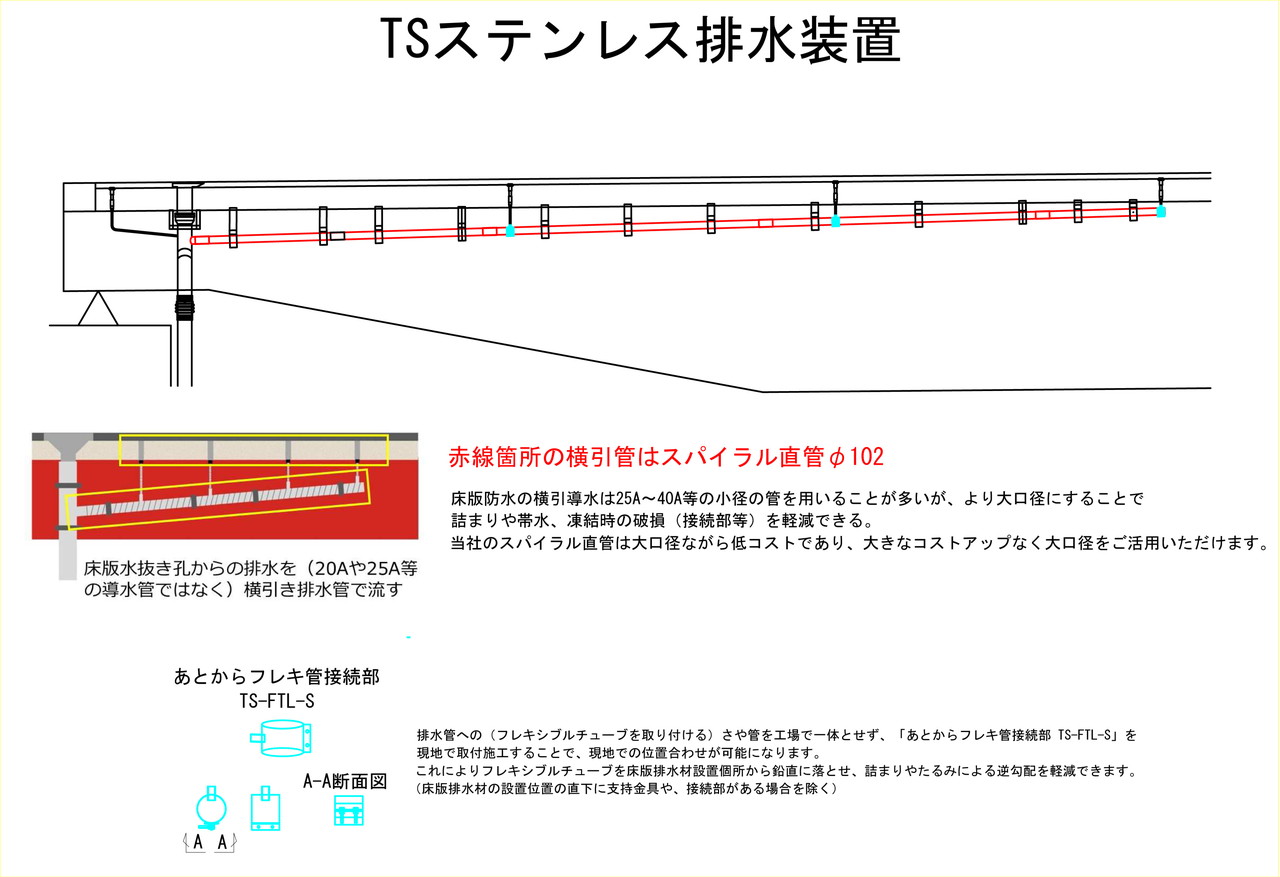

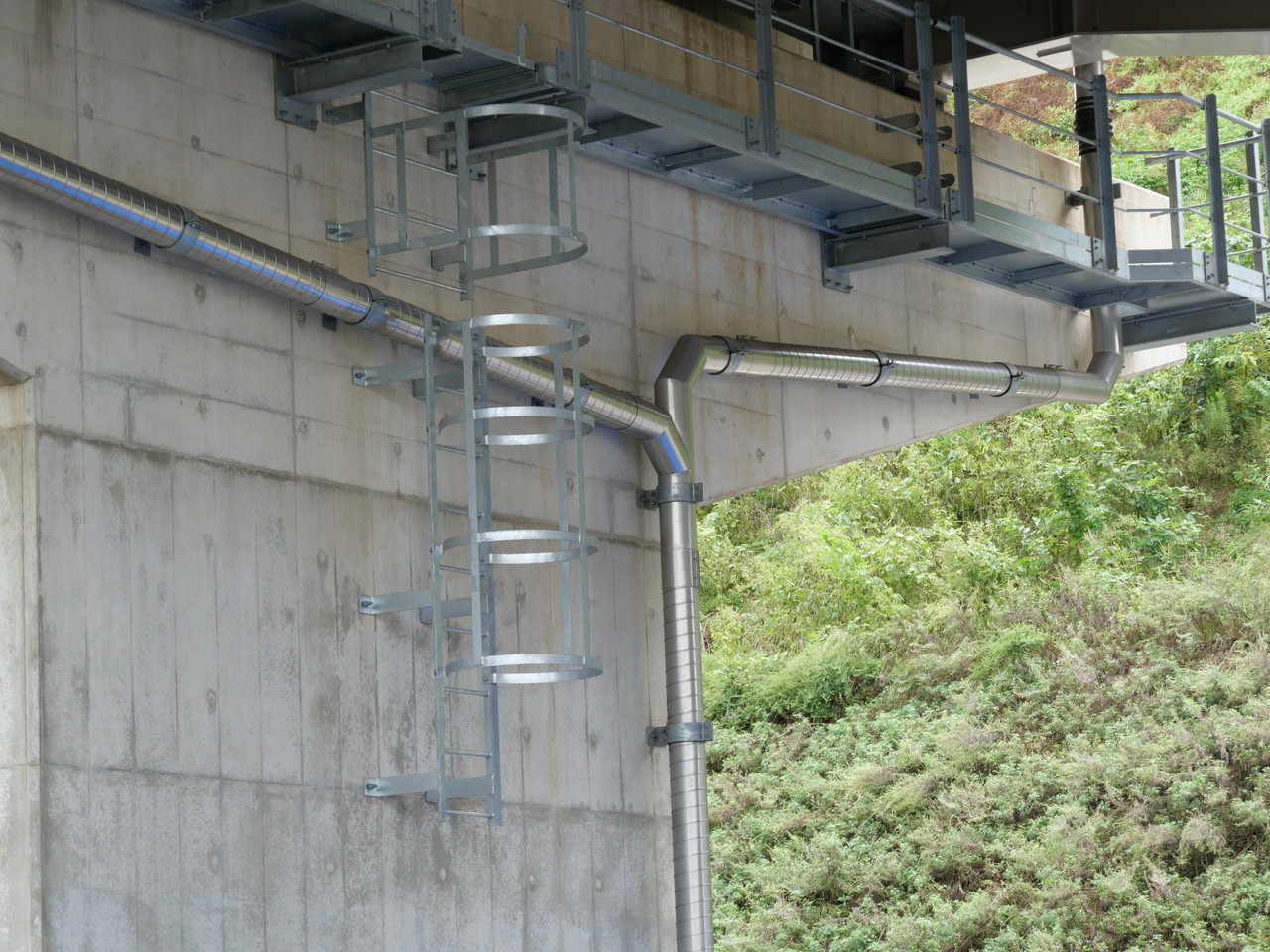

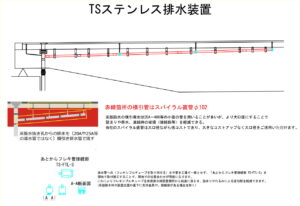

当社では、長い直管部に比較的低コストで製作できるスパイラル管を使用することで、大口径化によるコストアップを抑えながら提案しています。

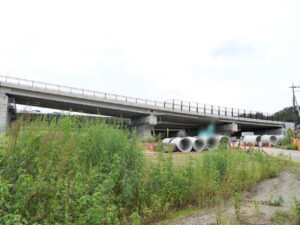

同様の事例は → こちら

通常、フレキシブルチューブを接続するサヤ管を排水管と工場で一体製作すると、接続位置も製作時に決める必要があります。

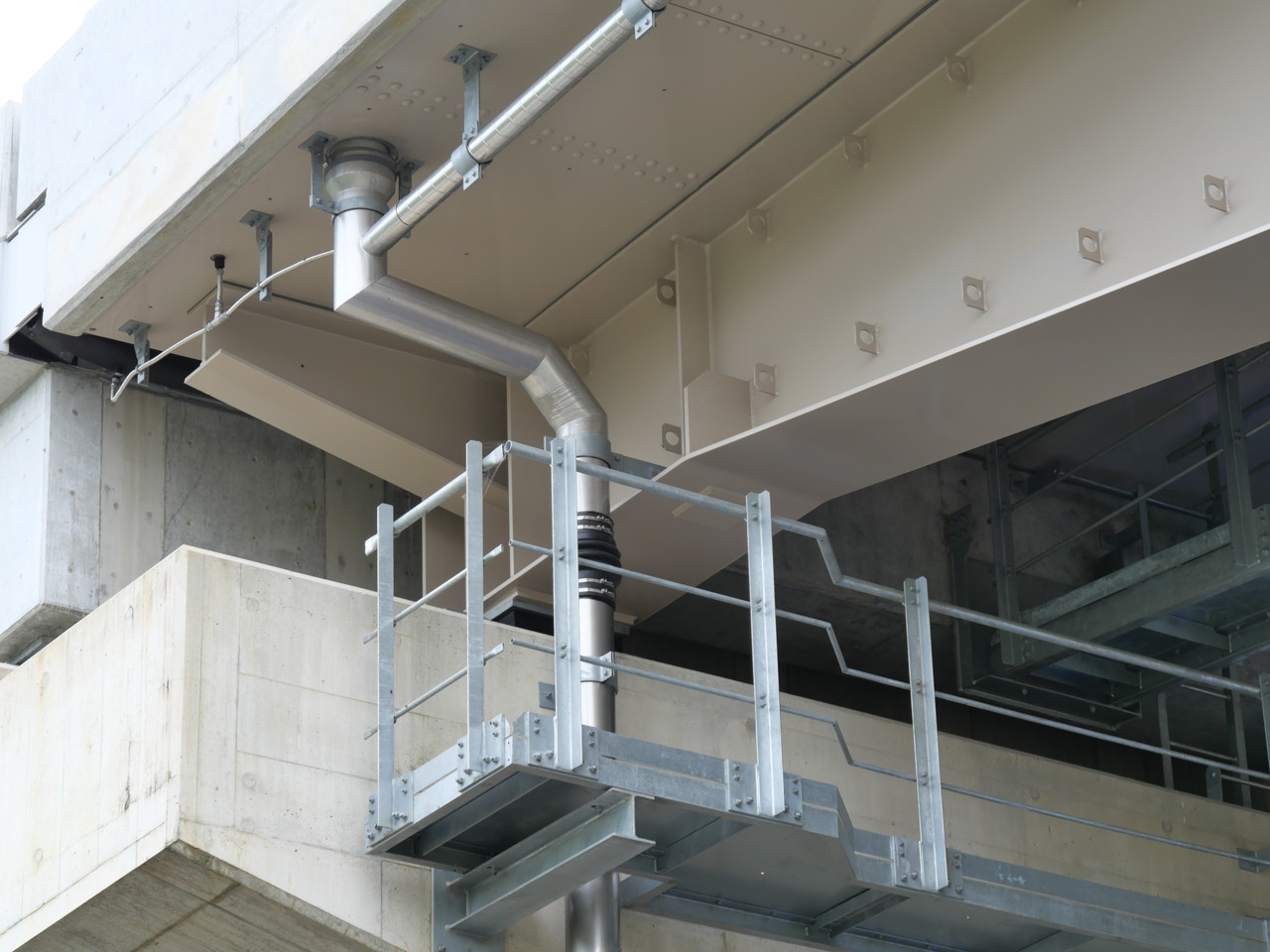

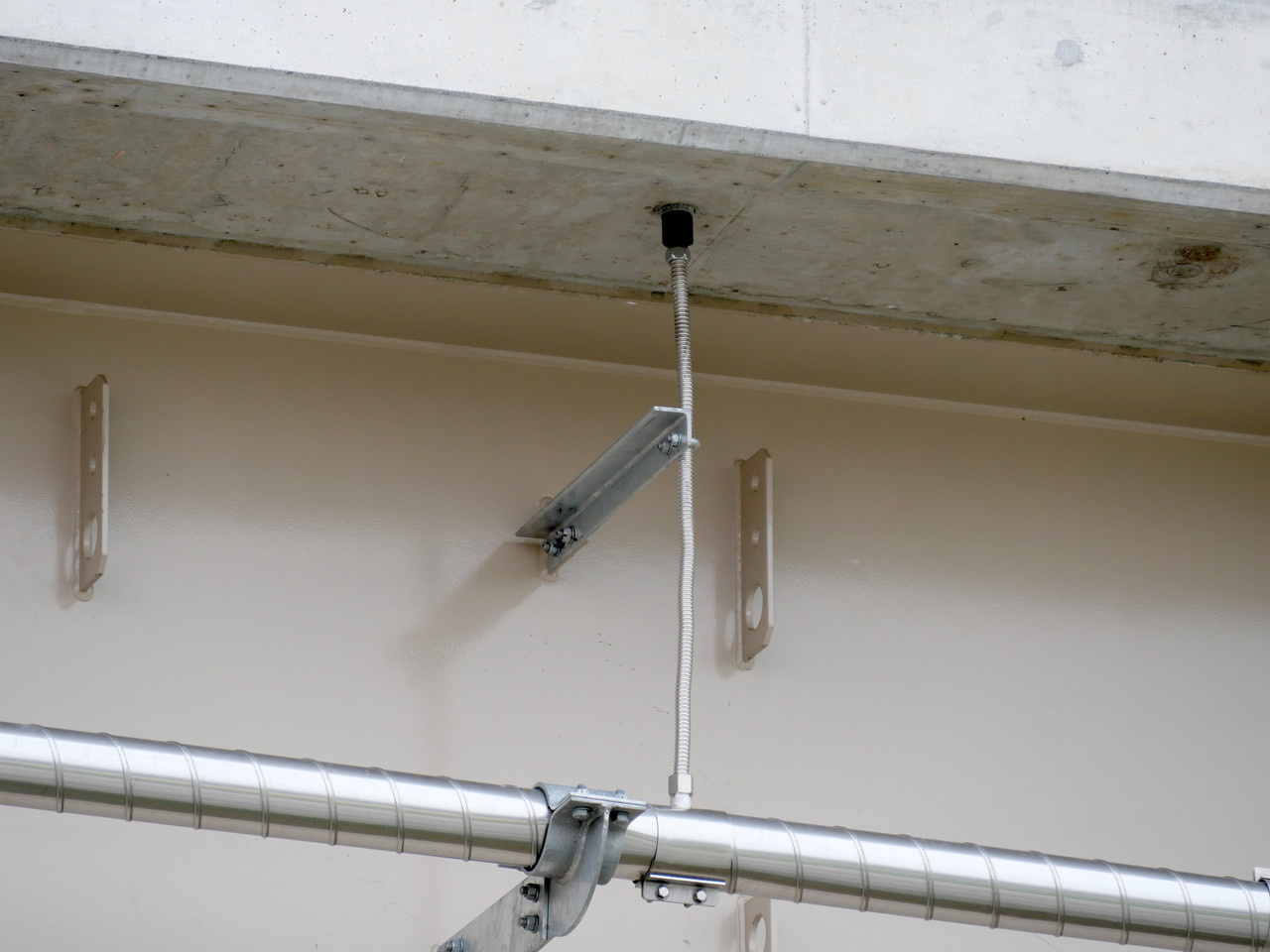

「あとからフレキ管接続部」は、現地で排水管の必要な位置へ取り付けることができるため、床版排水材や排水管の実際の設置位置に合わせて接続位置を調整できます。

これにより、床版排水材からフレキシブルチューブをできるだけ鉛直に落として接続しやすくなり、フレキの横引きや大きな曲がりを少なくすることができます。

フレキシブルチューブのたるみや横引きによる逆勾配を抑えやすく、詰まりや滞水の防止にもつながります。

支持金具や排水管の接続部と干渉する場合には多少位置を調整する必要がありますが、作図段階から接続位置と支持位置を合わせて検討することで対応します。

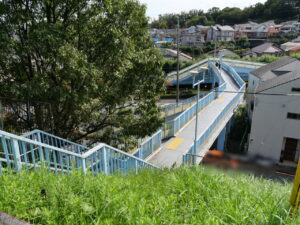

他の「あとからフレキ管接続部」の事例は → こちら

床版排水材からの排水では、必要流量だけでなく、詰まりや滞水、寒冷地での凍結、清掃・維持管理、設置スペースなどを考慮して導水方法を検討することが重要です。

当社では、細い導水管による横引きだけでなく、本事例のようにステンレス排水管を使用した横引きや、「あとからフレキ管接続部」を利用して床版排水材の直下に近い位置から鉛直にフレキを接続する方法などをご提案しています。

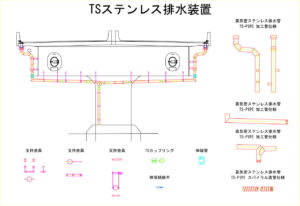

また、排水管の径・製法、支持金具の位置、排水桝や床版排水材との取り合いまで含め、現場条件や設計上のご要望に応じた形状の提案・作図・製作を行っています。

「床版排水材からの排水を細い管ではなく大きな排水管で横引きしたい」「フレキシブルチューブをできるだけ鉛直に接続したい」といった場合も、お気軽にお問い合わせください。
