火箱沢2号橋 / 青森県 / 補修 / 排水桝（地覆横引TSDR-YD401）

・発注者/自治体：青森県 東青地域県民局
・排水装置納入日：2024.09
・撮影日：2026.07

火箱沢2号橋 / 青森県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「TSステンレス排水桝（地覆横引TSDR-YD401）」を採用いただいた事例となります。
  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

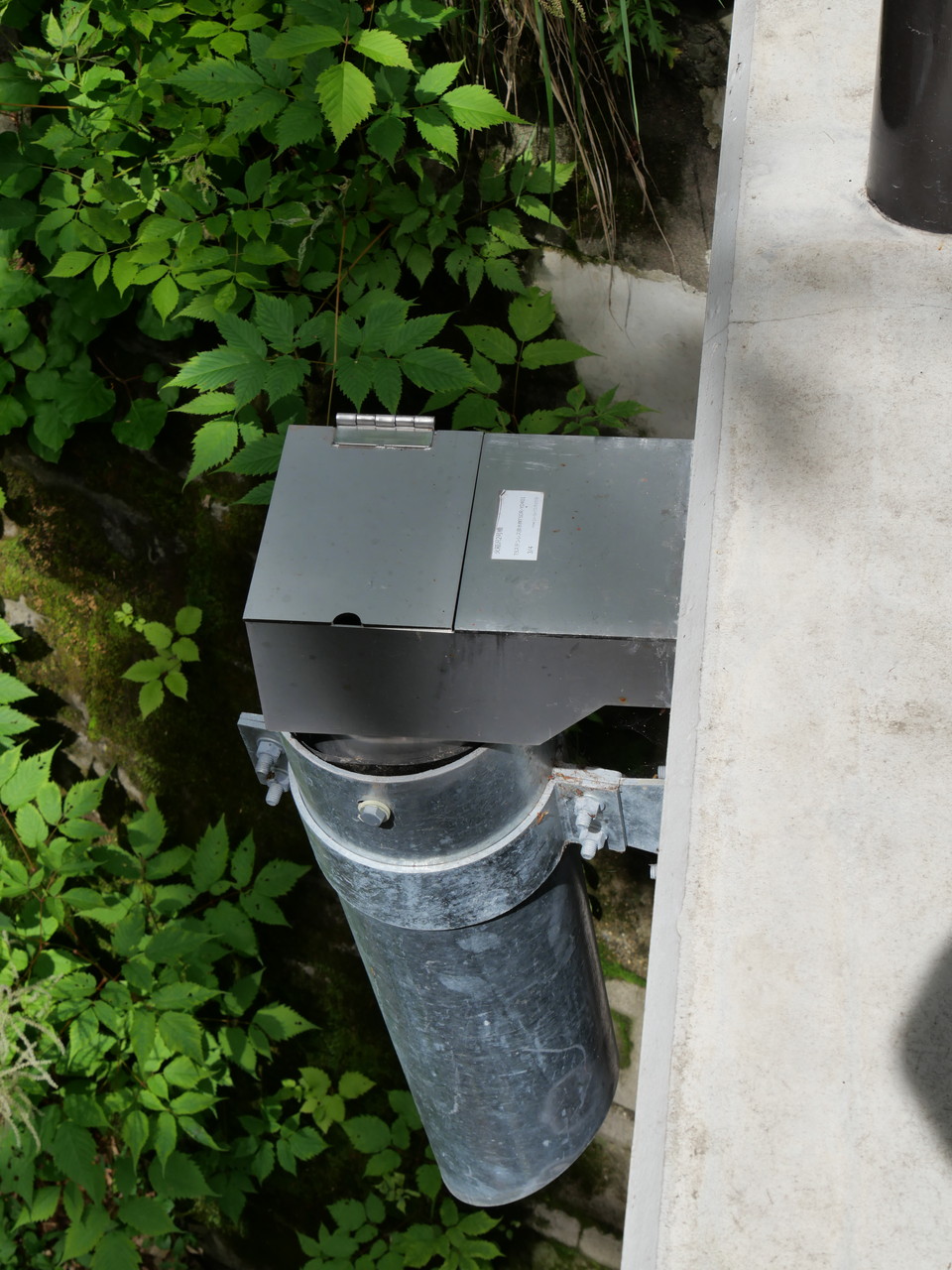

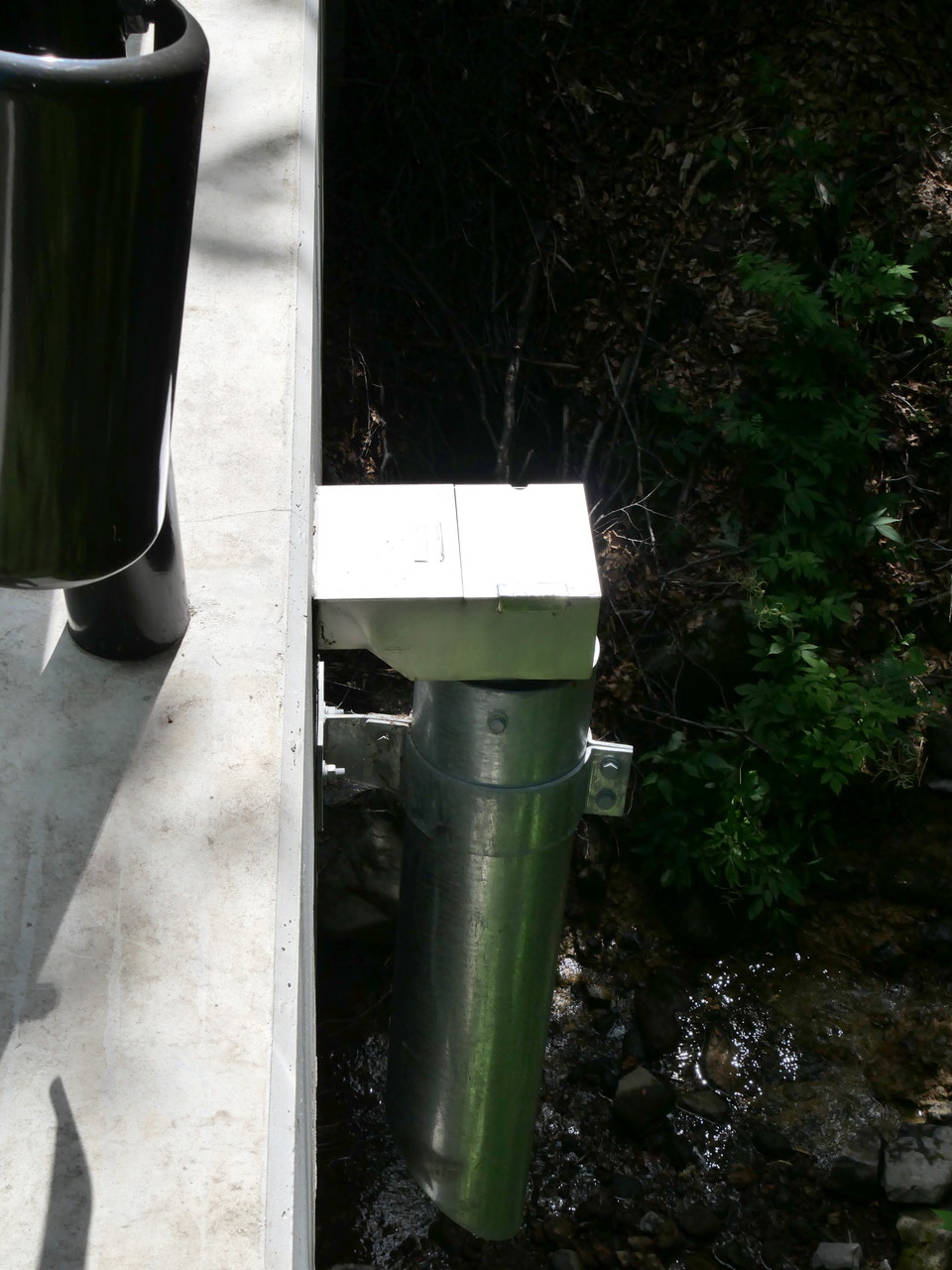

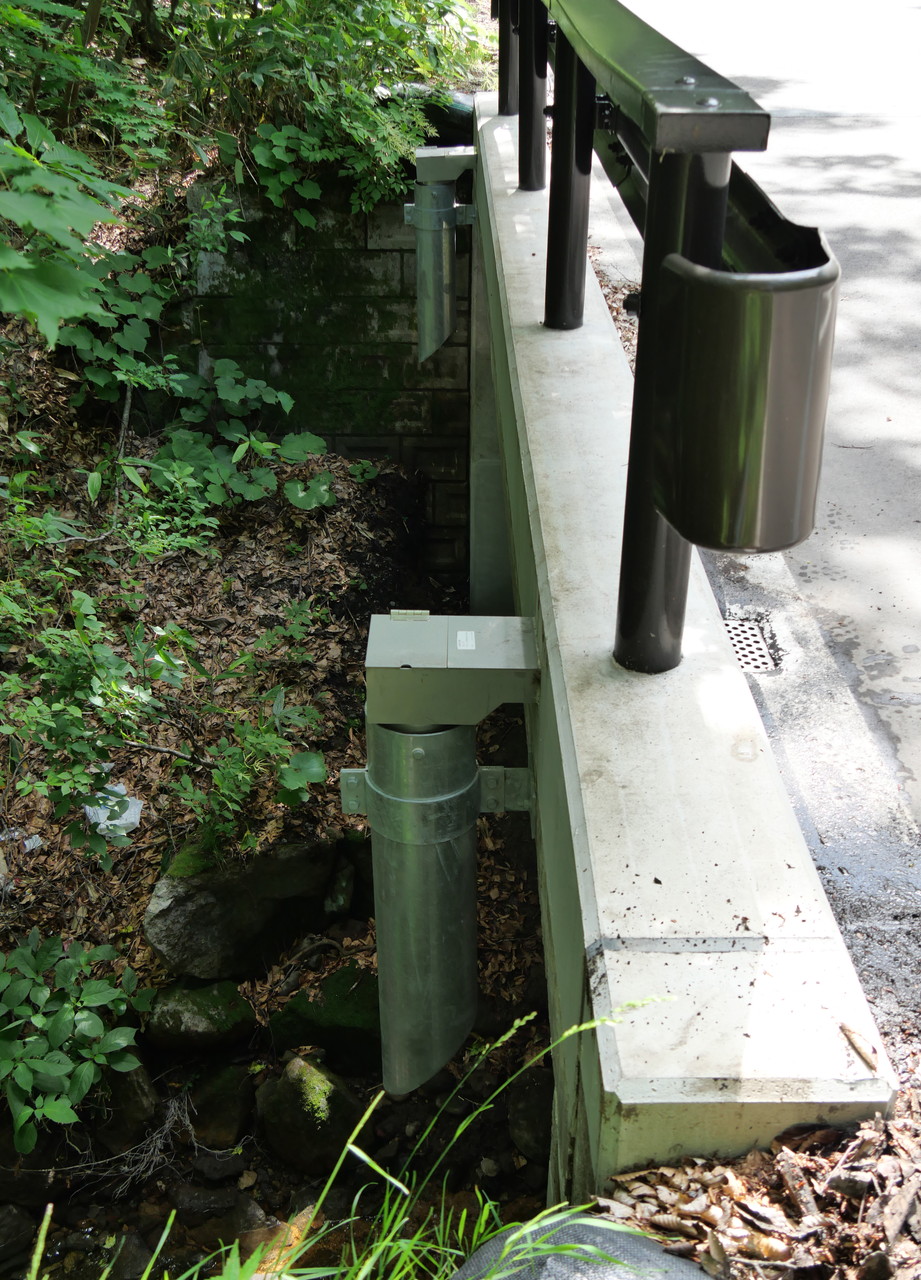

TSステンレス排水桝（地覆横引TSDR-YD401）をご採用頂きました。

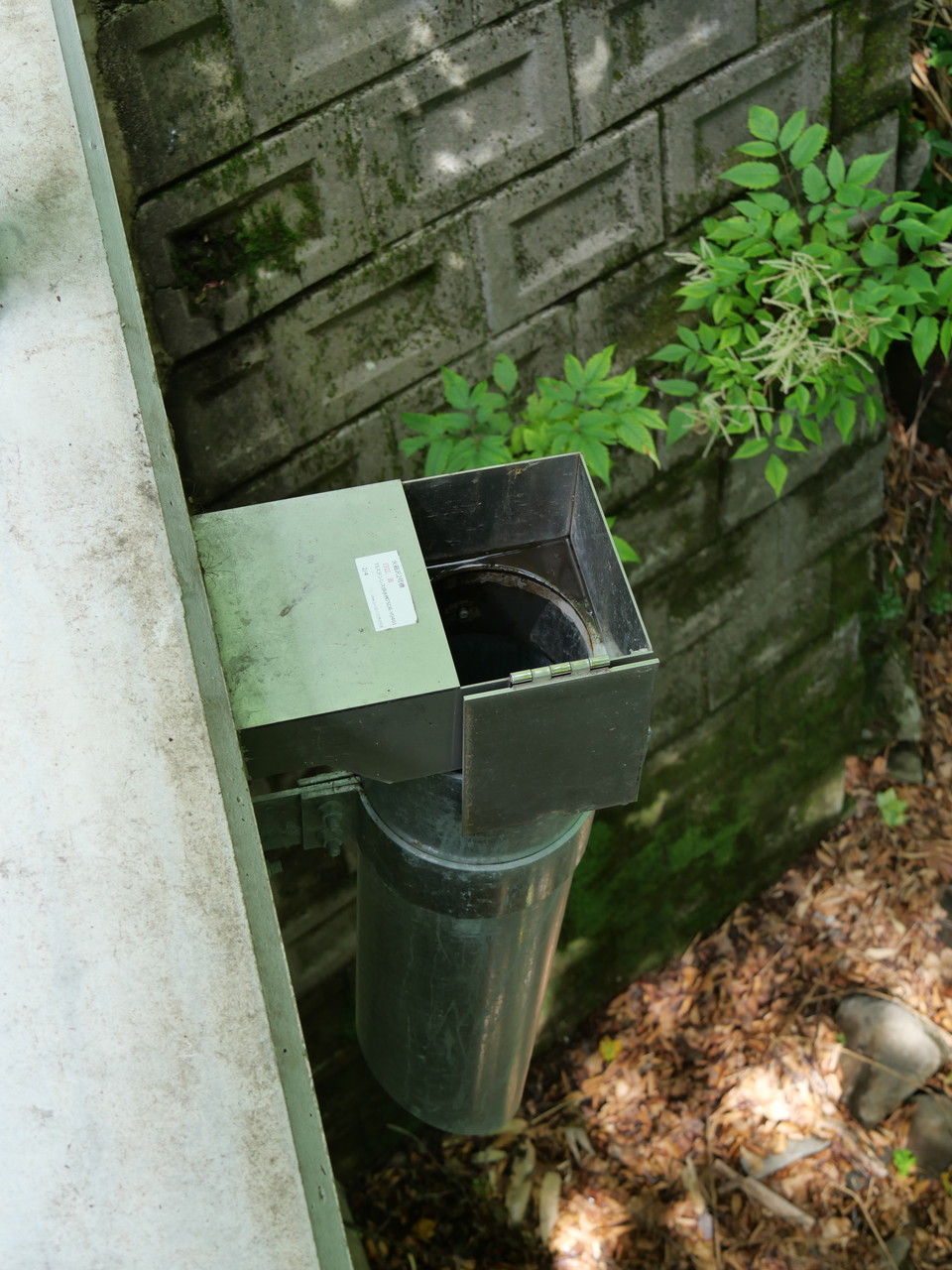

掃除蓋を開いた状態です。工具不要で開閉可能です。

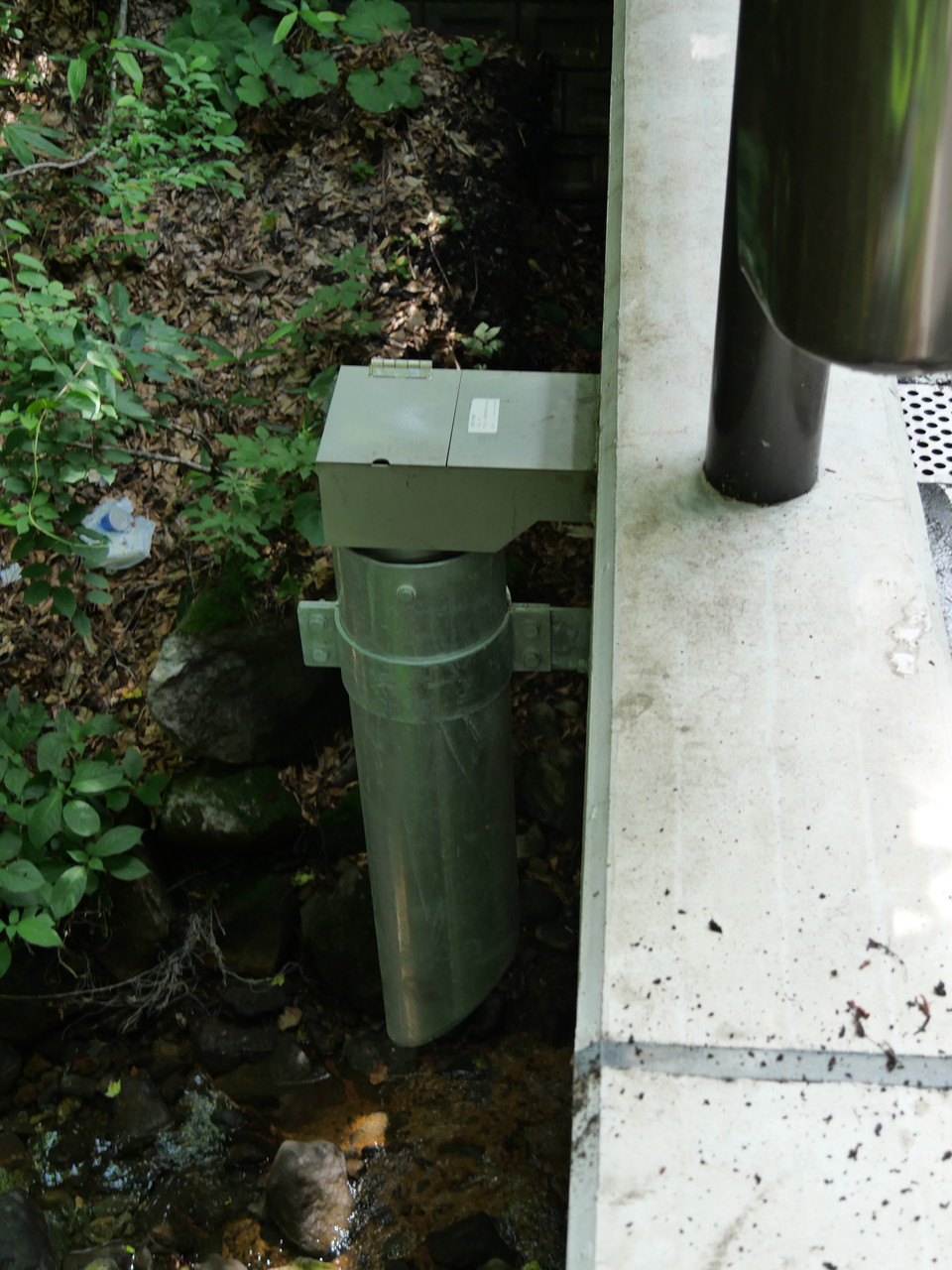

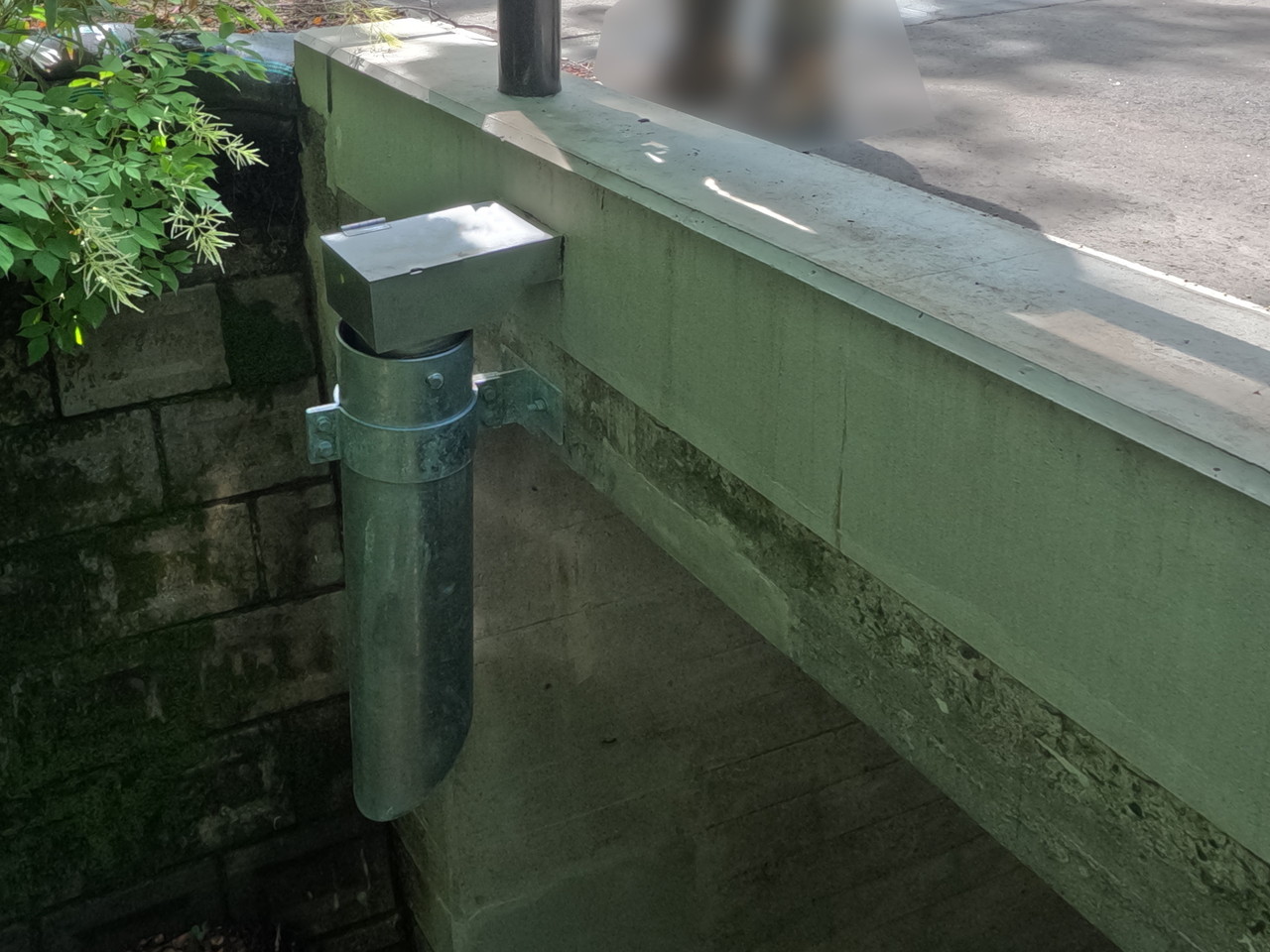

排水管は鋼管（めっき）が接続されています。

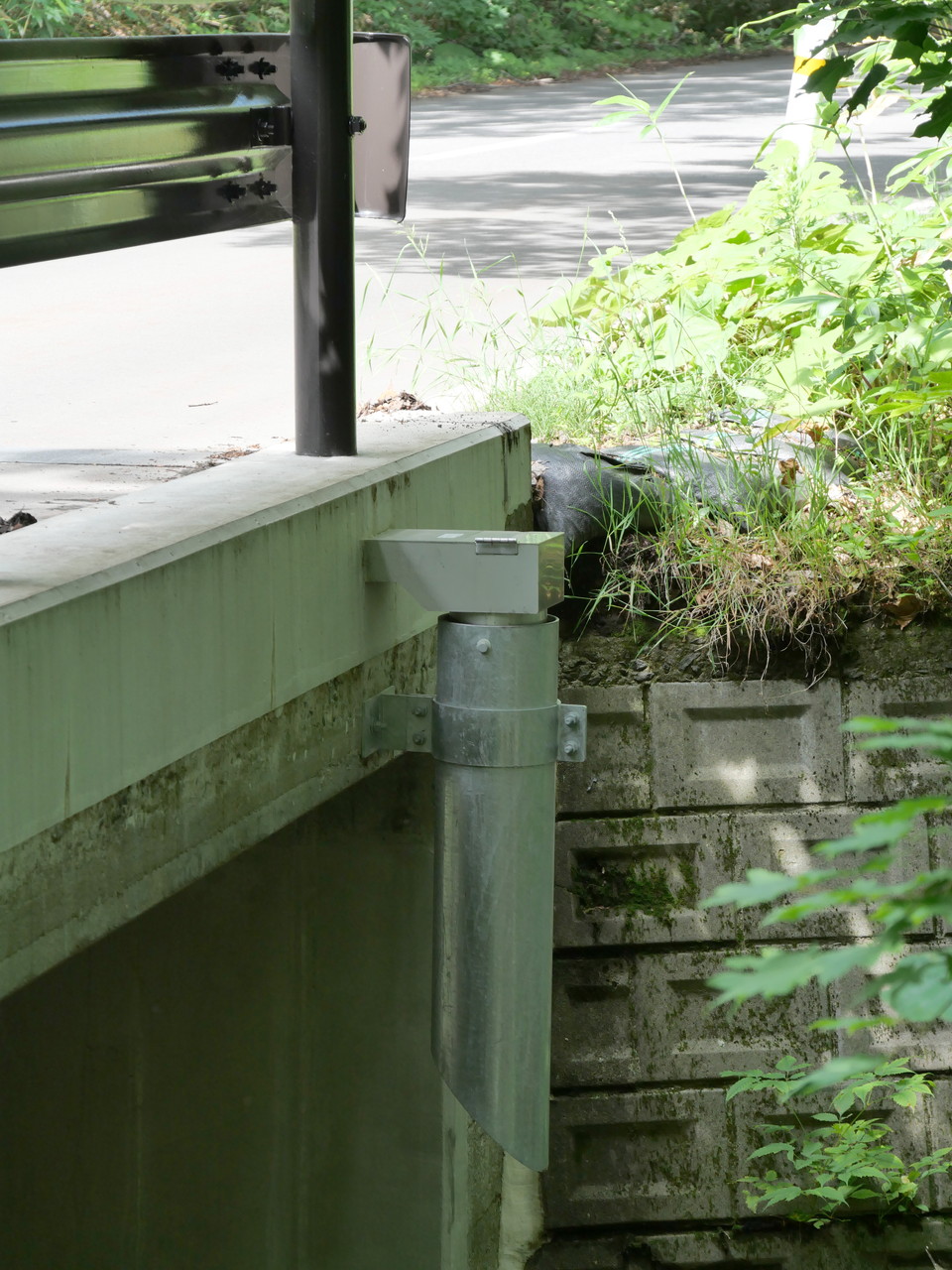

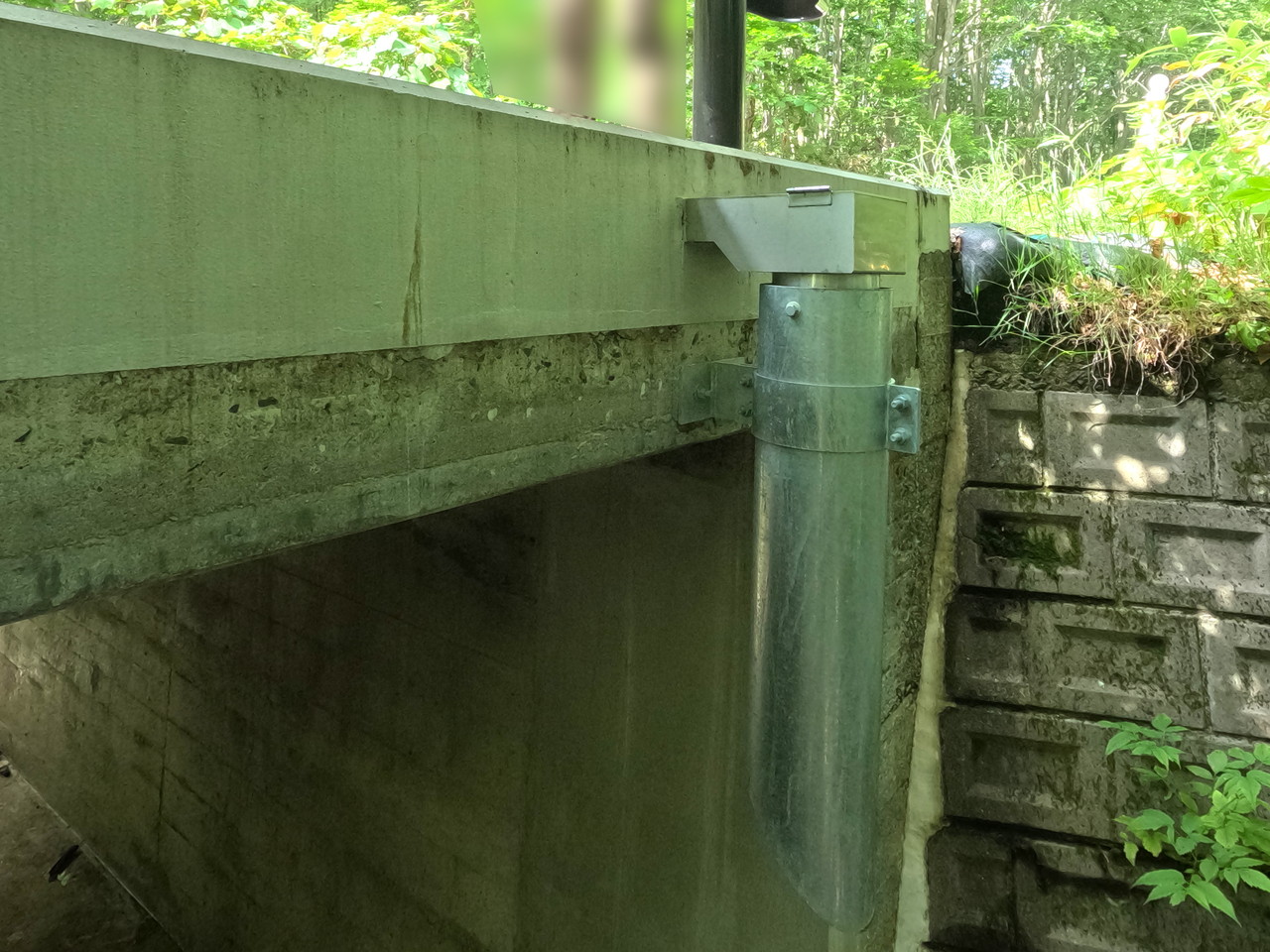

EPDM、FRPワッシャ、耐電食加工ボルトで絶縁対策を行っています。

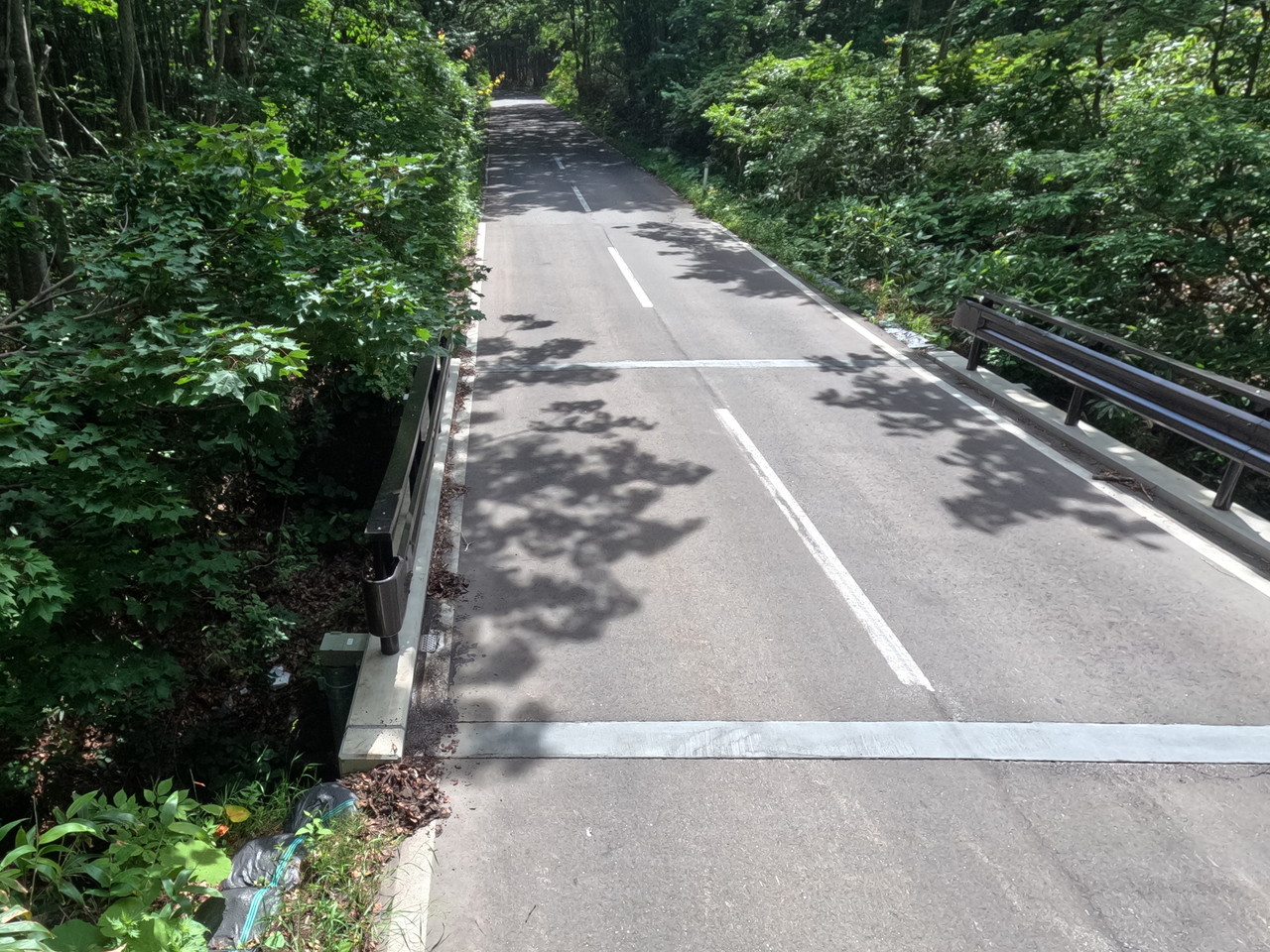

青森市 県道青森田代十和田線 にある橋梁に排水装置を採用頂きました。

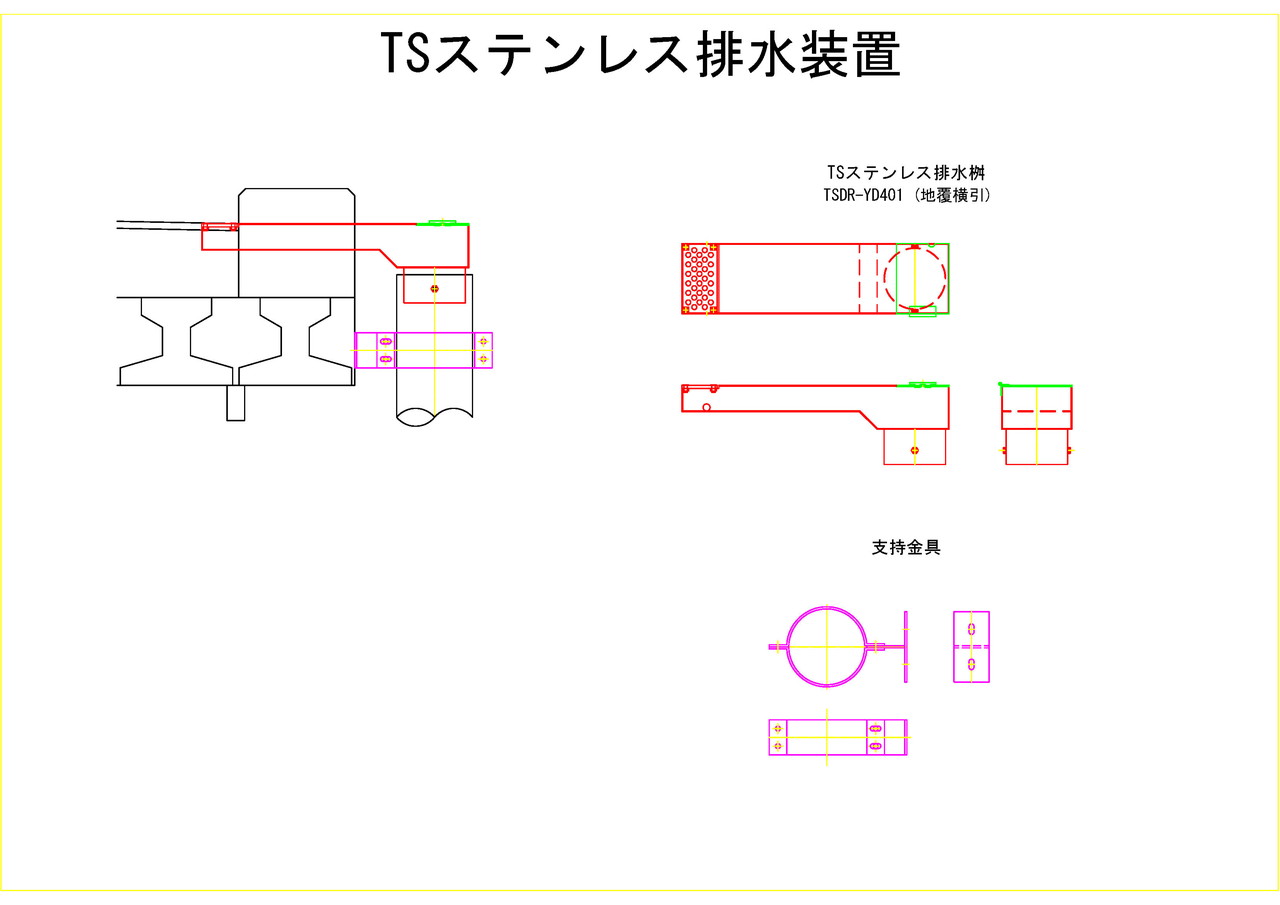

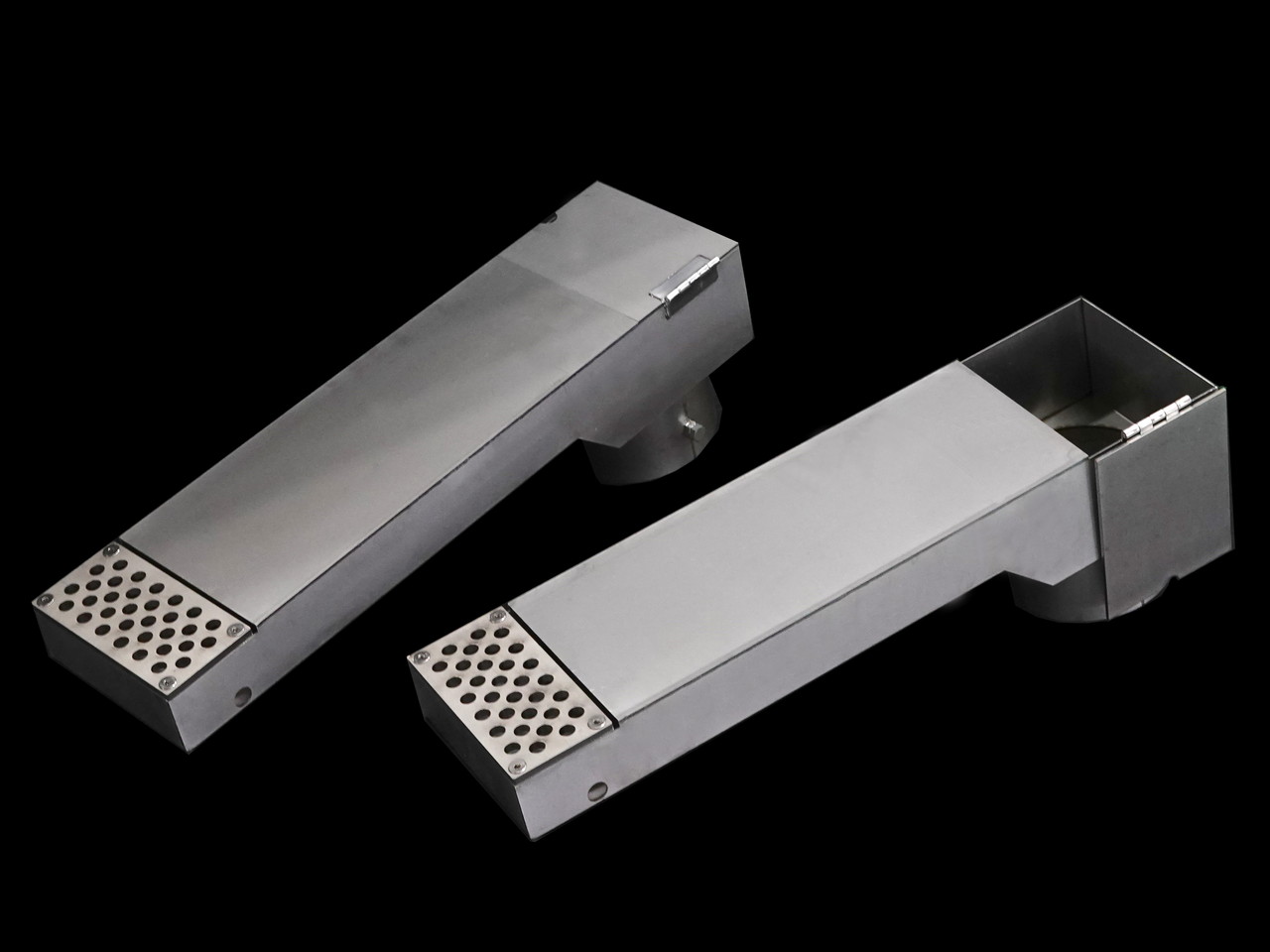

こちらのTSDR-YD401がベースとなっています。
