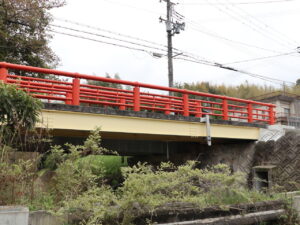

惣門橋 / 大阪府 / 補修 / 排水桝（地覆横引管、床版貫通管）

・発注者/自治体：和泉市
・排水装置納入日：2022.02
・撮影日：2023.04

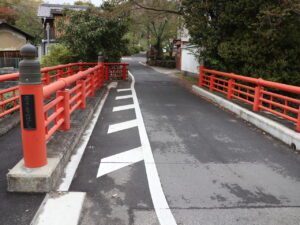

惣門橋 / 大阪府 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「TSステンレス排水桝（地覆横引）」「TSステンレス排水桝（床版貫通管）」を採用いただいた事例となります。

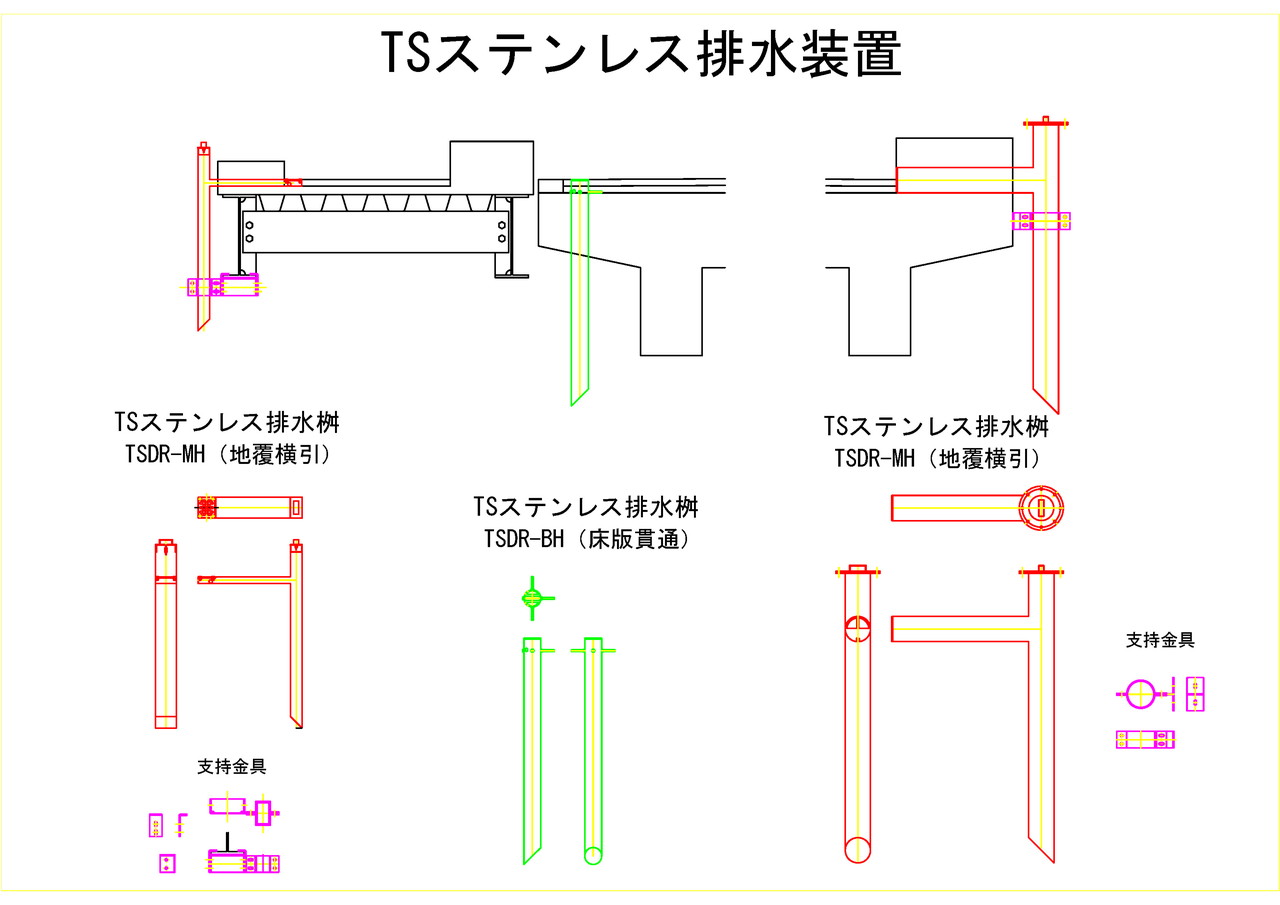

  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

TSステンレス排水桝（地覆横引管、床版貫通管）をご採用頂きました。

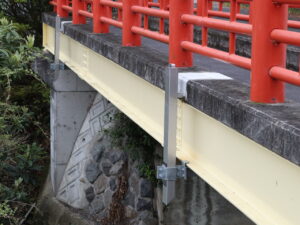

角型の地覆横引管になります。
金具は下フランジに挟み込み取付しています

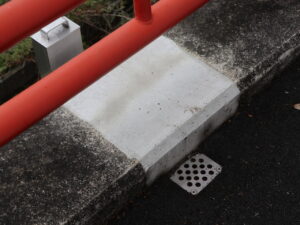

飲み口は上向きの目皿仕様になります。

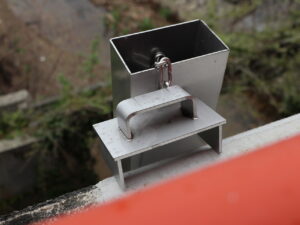

鉛直部の掃除蓋を開けた状態です。

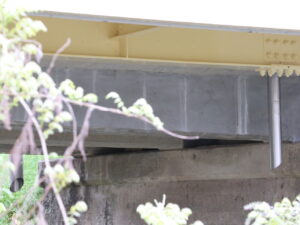

丸管の地覆横引管の仕様です。
鉛直部はフランジ仕様の掃除蓋付きになります。

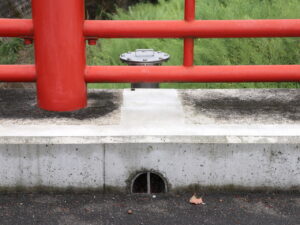

こちらは地覆部に縦の目皿仕様となります。

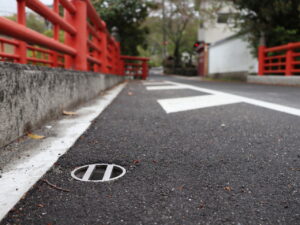

目皿付きの床版貫通管仕様になります。
