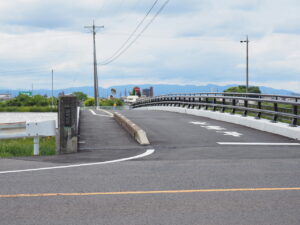

野田町橋 / 愛知県 / 補修 / 排水桝（地覆横引）

・発注者/自治体：清須市
・排水装置納入日：2020.11
・撮影日：2021.05

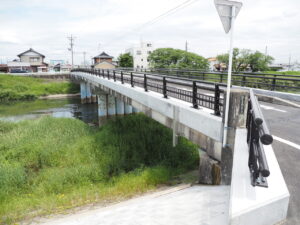

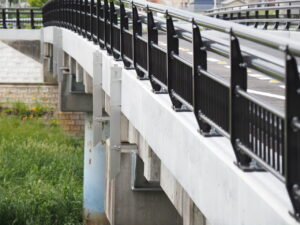

野田町橋 / 愛知県 /において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「TSステンレス排水桝（地覆横引）」を採用いただいた事例となります。

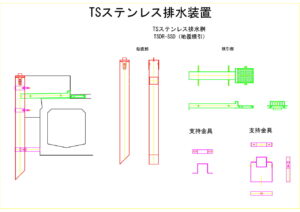

  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

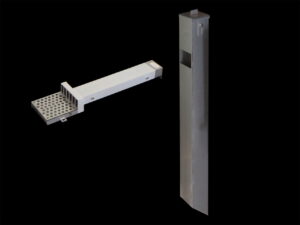

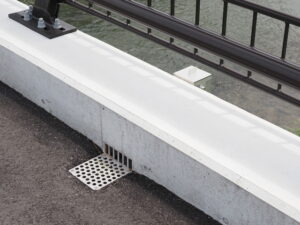

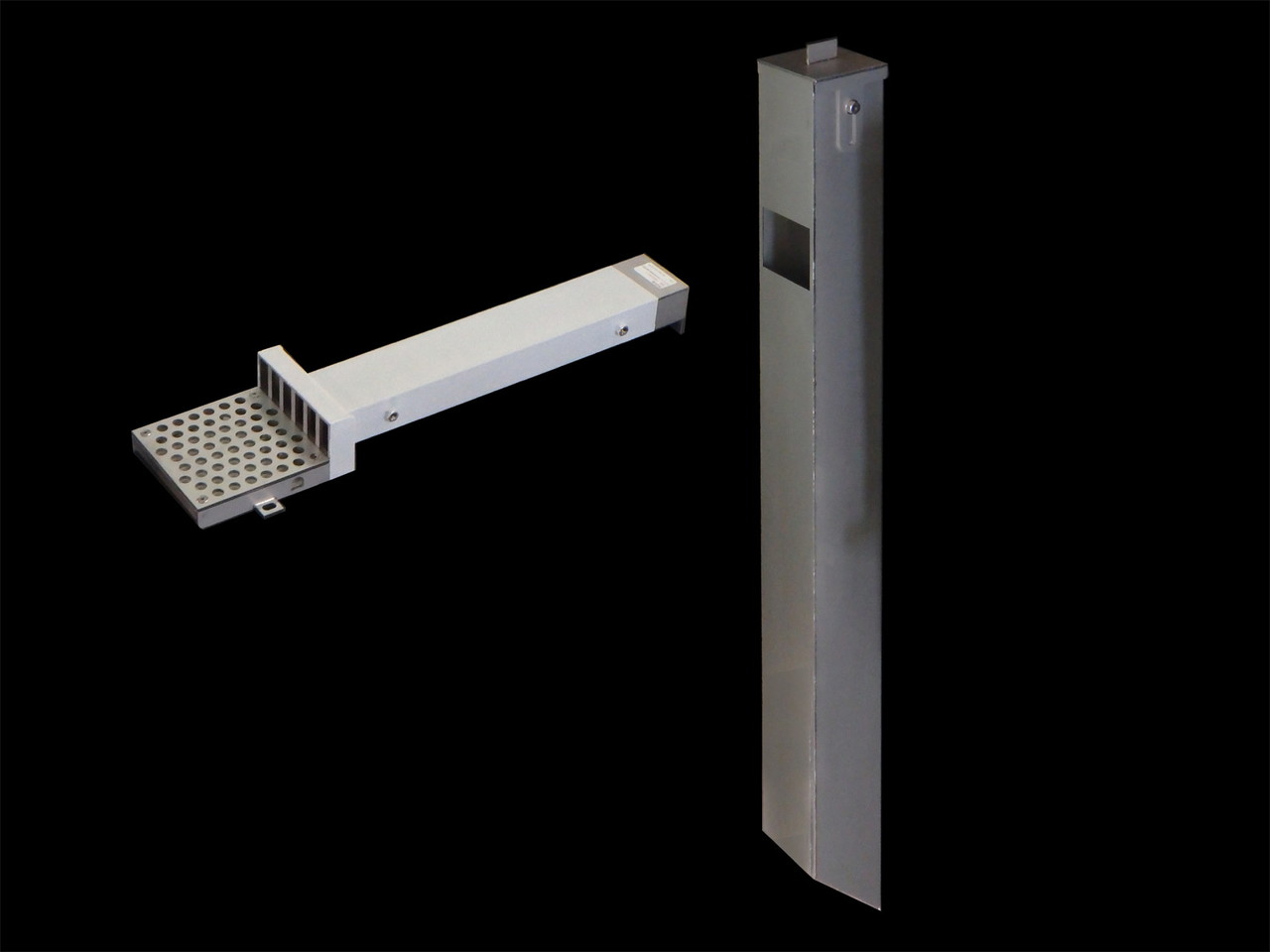

TSステンレス排水桝（地覆横引）をご採用頂きました。TSDR-SSDに近い形状になります。

地覆打ち換えに伴う設置になります。地覆埋込箇所と鉛直管が分離式となっており施工性に優れます。また支持金具を外すことで鉛直部を取り外すことができます。

施工時写真:地覆打ち換え時の写真です。横引箇所のみ設置となります。

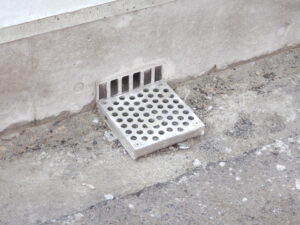

施工時写真:地覆打設後、舗装前になります。

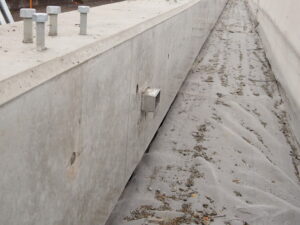

施工時写真:地覆打設後、舗装前で外側より撮影しています。横引部が飛び出ているのがわかります。

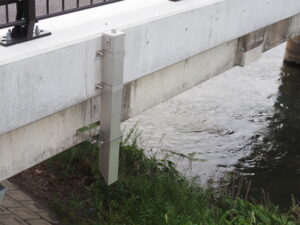

施工時写真:鉛直部設置後の写真です。
