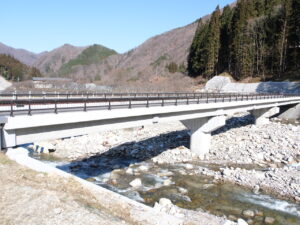

花桃の里地区（向工区橋） / 長野県において実施した、橋梁排水の新設工事に関する施工事例です。

  本施工事例は、橋梁新設工事の一環として、当社TSステンレス排水装置「TSステンレス排水桝」を採用いただいた事例となります。

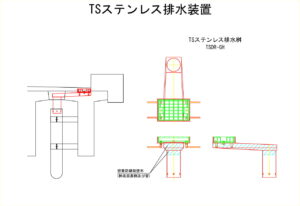

  橋梁新設（上部工工事）における排水装置の設置や、詳細（新設）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

橋梁新設工事に伴う排水桝の設置

設計条件・要望：
歩道端部から桁内を横引きし、間詰部から排水する形状

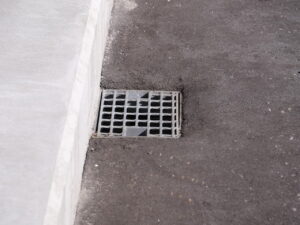

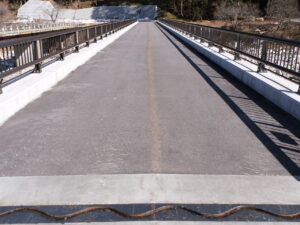

本現場では、新設橋の歩道端部・地覆付近にTSステンレス排水桝を設置しています。

排水桝から鉛直方向へそのまま排水する形状ではなく、橋面側の取水位置から桁内を橋軸直角方向へ横引きし、間詰部付近から下向きに排水する形状となっています。

そのため、地覆側の取水位置と排水する間詰部の位置関係に合わせて、横引管の長さや形状を決定する必要がありました。

対策内容：
指定された排水位置に合わせて横引管・ホッパー部を一体製作

地覆付近の取水位置から、間詰部の所定位置で下向きに排水できるよう、横引管の長さを現場条件に合わせて製作しています。

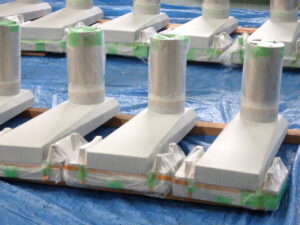

また、取水部から横引管へスムーズに導水できるよう、ホッパー（ロート）部は単純な平面的形状ではなく、必要な断面を確保した立体形状として製作しています。

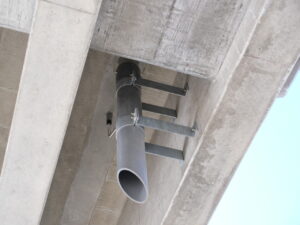

横引後は間詰部から下向きに排水し、桁下面側へ露出した流末部には塩ビ管をボルト接続して導水しています。

設計条件に合わせた横引長さ・形状で製作

橋梁排水装置では、排水桝を設置する位置と、実際に下向きへ排水できる位置が一致しない場合があります。

このような場合でも、横引方向や長さ、排水位置、ホッパー部の形状などを、橋梁構造や設計条件に合わせて変更することが可能です。

標準形状に現場を合わせるのではなく、「この位置で水を受け、この位置から排水したい」といった設計上のご要望をもとに、必要な形状を検討し、作図・製作します。

横引長さや偏芯量、ホッパー形状、流末位置など、現場ごとに異なる条件についてもお気軽にご相談ください。
