第1川之石橋 / 愛媛県 / 補修 / 排水桝 排水桝（床版貫通管） 天板プレート (NETIS)

・発注者/自治体：八幡浜市
・排水装置納入日：2023.04 / 2024.10
・撮影日：2025.03

第1川之石橋 / 愛媛県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「TSステンレス排水桝」「TSステンレス排水桝（床版貫通管）」「天板プレート一体型排水装置」を採用いただいた事例となります。

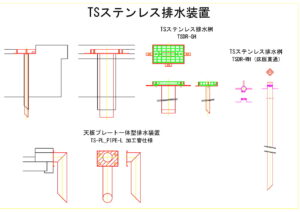

  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

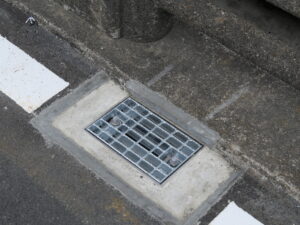

TSステンレス排水桝（グレーチング仕様、床版貫通管仕様）をご採用頂きました。
天板プレート一体型排水装置（横向）をご採用頂きました。

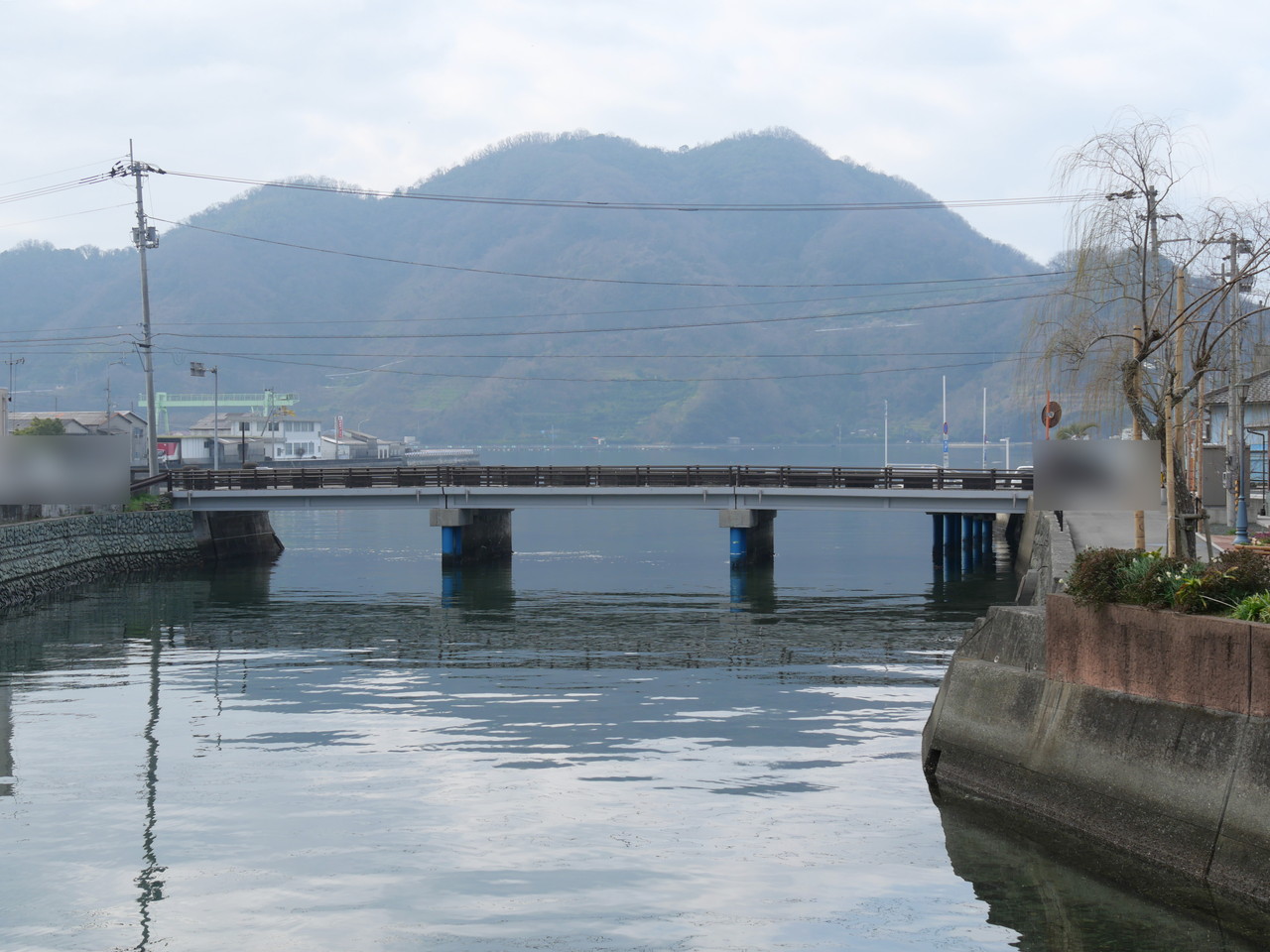

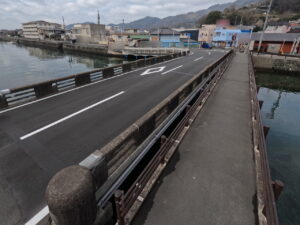

左側が本線橋でグレーチング仕様排水桝、本線橋を渡り左に曲がったガードレールのある個所が道路を拡幅するような形の箇所に床版貫通管（床版貫通管 PI×TARI管 TSDR-BHPx）、右側の側道橋に横向き天板プレートを採用頂いております。　　

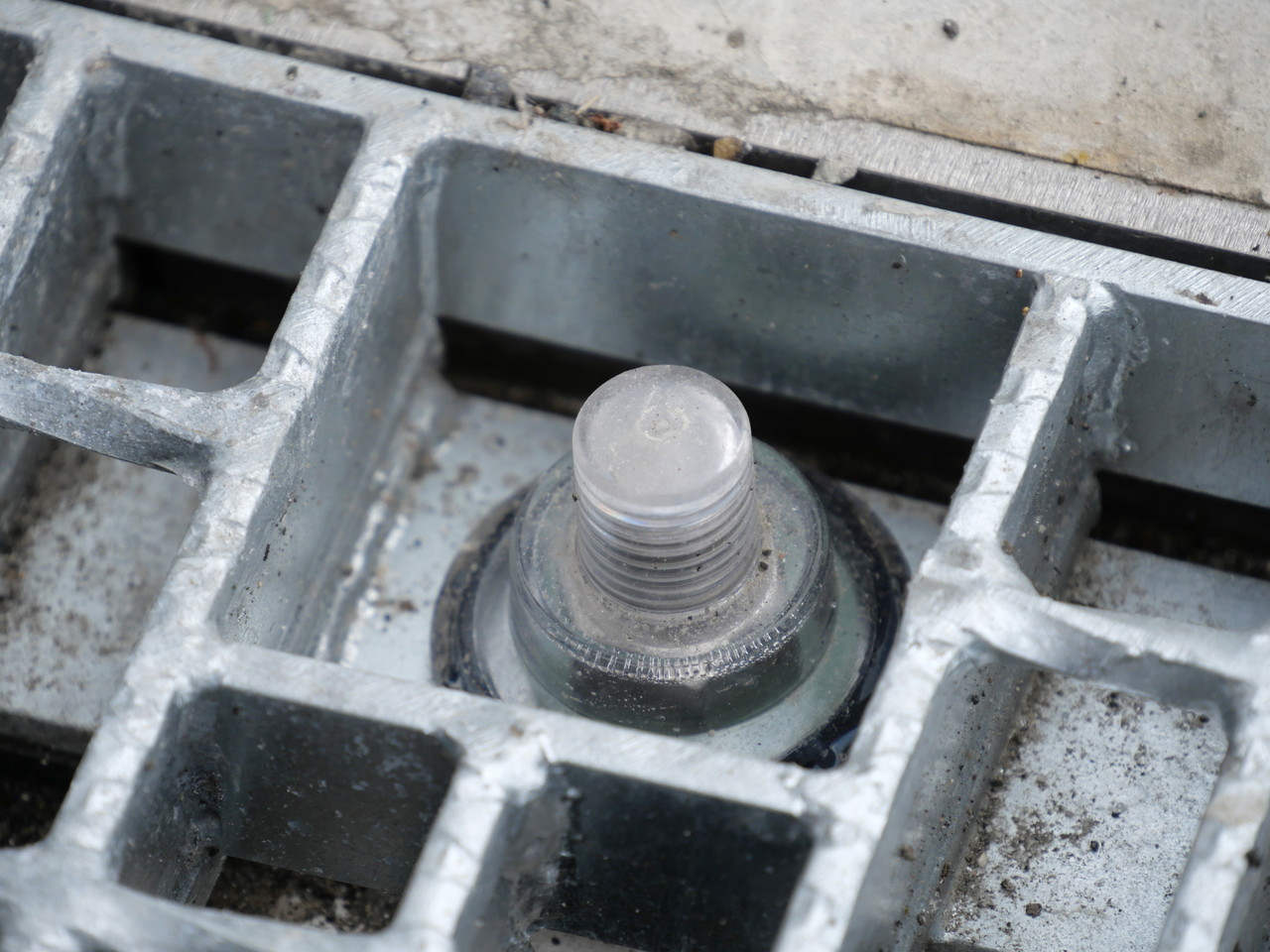

ボルトねじ山保護に「まもるくん」を使用しています

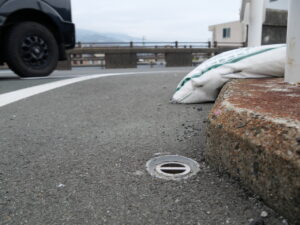

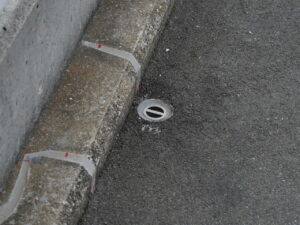

目皿形状は通常の形状ですが埋設箇所の仕様はPI×TARI管 TSDR-BHPx となっております。　　　

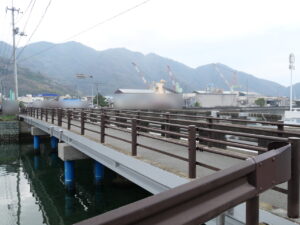

側道橋です。

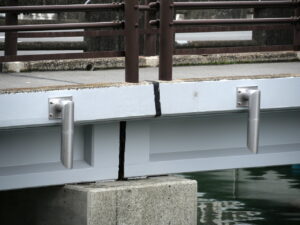

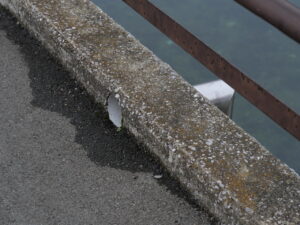

横向きの天板プレートが採用されています。
