明神橋 / 長野県 / 補修 / 排水桝

・発注者/自治体：伊那市
・排水装置納入日：2021.11
・撮影日：2024.02

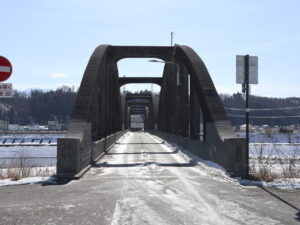

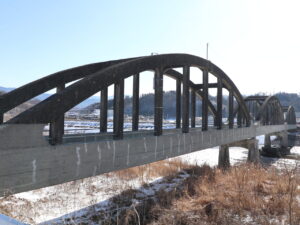

明神橋 / 長野県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「TSステンレス排水桝」を採用いただいた事例となります。

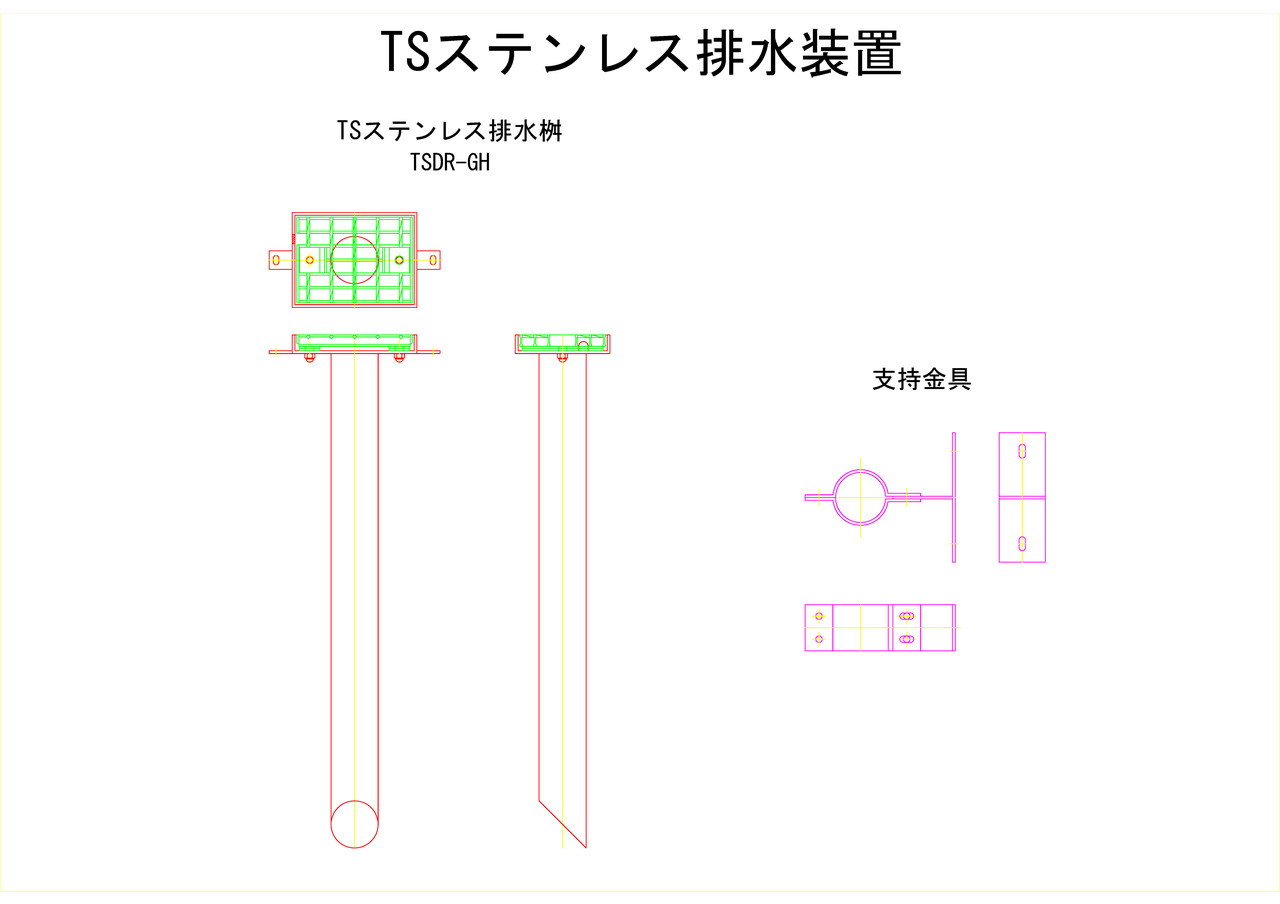

  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

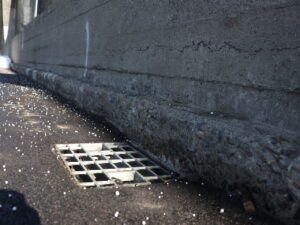

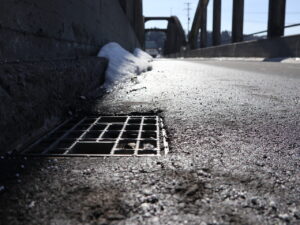

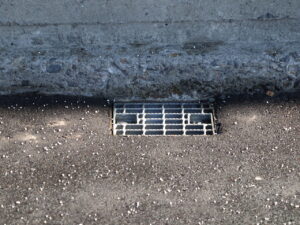

TSステンレス排水桝をご採用頂きました。

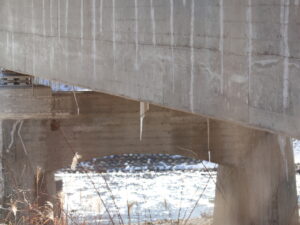

氷柱（つらら）が見えます。　

施工時写真

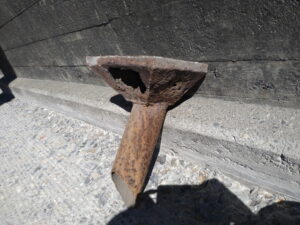

取り出した既設の排水桝になります。
腐食し多数の孔が開いています。

施工時写真

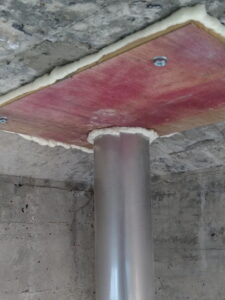

下面からの写真です。型枠の隙間をシール（白い材料）しています。
既設桝はロート（ホッパー）があるため、大き目の孔となっています。（新規の桝は鉄筋の兼ね合い等で底面はフラットの仕様です）

施工時写真

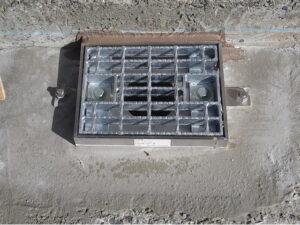

当社排水桝設置状態です。（舗装前）
