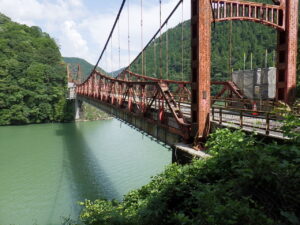

旅足橋 / 岐阜県において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「TSステンレス排水樋（伸縮装置下）」を採用いただいた事例となります。

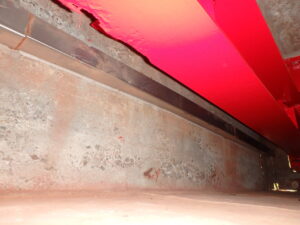

  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

橋梁補修工事に伴う伸縮装置下の二次止水用排水樋の設置

課題・目的：
伸縮装置下からの漏水を受け、桁端部等への水かかりを抑える

伸縮装置下に二次止水用のステンレス排水樋を設置し、伸縮装置からの漏水を受けて所定の位置まで導水する構造としています。

二次止水・設置条件を見る

伸縮装置部では、上部から浸入した水をそのまま桁端部や下部構造周辺へ落とさず、伸縮装置下で受けて排水する二次止水が必要となる場合があります。

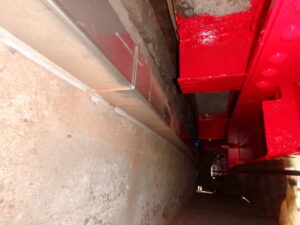

本現場では、伸縮装置直下にTSステンレス排水樋を設置し、樋で受けた水を左右の流末部へ導水する構成としています。

当社では排水桝・排水管を中心に製作していますが、このような伸縮装置下や遊間部の排水樋についても、現場条件に合わせた形状で製作しています。

対策内容：

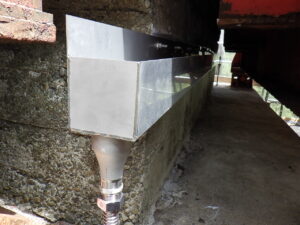

3分割したステンレス樋を現地でラップさせ、パラペットへ固定

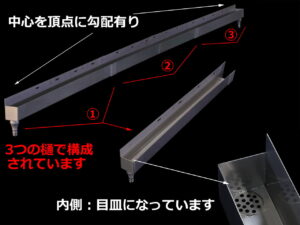

排水樋は3分割で製作し、現地で各部材をラップさせながら組み合わせ、パラペットへアンカー固定しています。

分割構造・接続部を見る

分割した樋の接続部では、下流側となる樋の上流端に受枠を溶接一体とし、上流側の樋を重ねて受ける構造としています。

現地ではラップ部およびパラペットとの取付部にエポキシ樹脂を使用し、固定と止水を行っています。（エポキシ樹脂を使用せず、EPDMやクロロプレンを挟む現場もあります）

長い排水樋を一体物とせず分割構造とすることで、現場への搬入や取付けを行いやすくしながら、現地で連続した排水経路を構成しています。

また、SUS製の薄板加工を活かして樋本体を薄型とすることで、パラペット取付面との段差をできるだけ抑えています。

排水方法：
中央を頂点として左右へ勾配を設け、両端部から導水

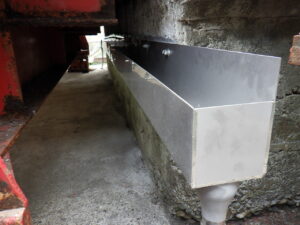

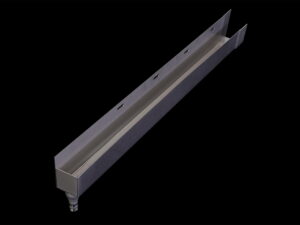

排水樋は中央部を高くし、左右それぞれの端部へ向かって勾配を設け、両側から排水する形状としています。

勾配・流末部の構造を見る

樋の中央部を頂点として左右方向へ勾配を設けることで、伸縮装置下で受けた水を両端部へ分散して導水しています。

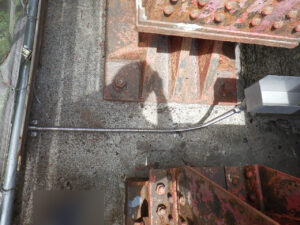

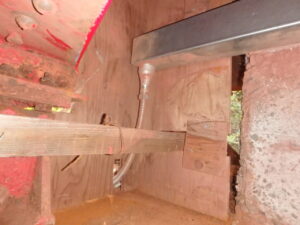

各端部には排水口を設け、フレキシブルチューブを接続してその先へ排水しています。

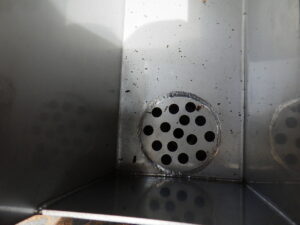

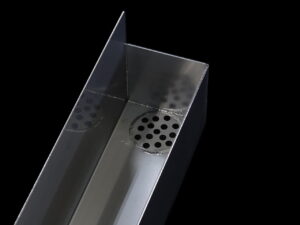

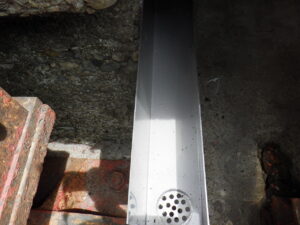

排水口部には細かな孔を設けた目皿を取り付け、異物がそのままフレキシブルチューブ側へ流入しにくい構造としています。

フレキシブルチューブは専用の接続部を介して固定しています。

なお、必要な排水量が大きい場合は、フレキシブルチューブに限定せず、通常の排水管を使用し、必要流量や現場条件に応じて管径を設定することも可能です。

伸縮装置下の樋から、その先の排水処理まで現場条件に合わせてご提案

二次止水用の排水樋は、伸縮装置やパラペットの形状、設置可能な高さ、排水方向、流末位置などに応じて形状・取付方法を変更できます。

形状変更・導水方法について見る

樋の幅・深さ・勾配・分割位置・ラップ方法・取付方法などを、伸縮装置下のスペースや周辺構造に合わせて検討します。

本事例では中央部を頂点として左右へ排水する両勾配としていますが、流末位置や現場条件に応じて、一方向へ排水する片勾配の樋についても提案・製作が可能です。

また、樋本体だけでなく、端部からの排水についても、フレキシブルチューブ、丸管・角管などを組み合わせ、既設排水設備や所定の流末まで導水する方法を検討することが可能です。

「伸縮装置下で漏水を受けたい」「長い樋を現場で分割して設置したい」「片側の流末へまとめて排水したい」「樋から先の排水をどのように処理すればよいか」といった場合も、現場条件や設計上のご要望をもとに提案・作図・製作を行っていますので、お気軽にお問い合わせください。
