新横浜大橋 / 神奈川県 / 補修 / 排水管 樋

・発注者/自治体：横浜市　
・排水装置納入日：2017.12
・撮影日：2018.09

• 天板プレート一体型排水装置とステンレス製の樋（伸縮下）をご採用頂きました。

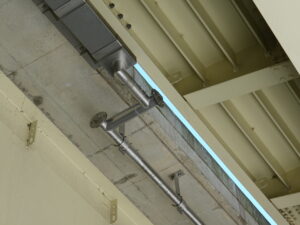

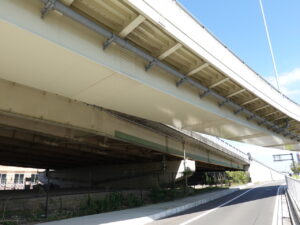

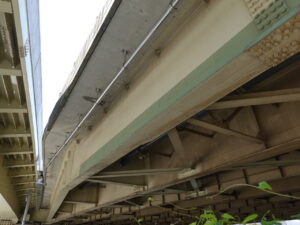

• 写真奥に写っている橋が対象です。

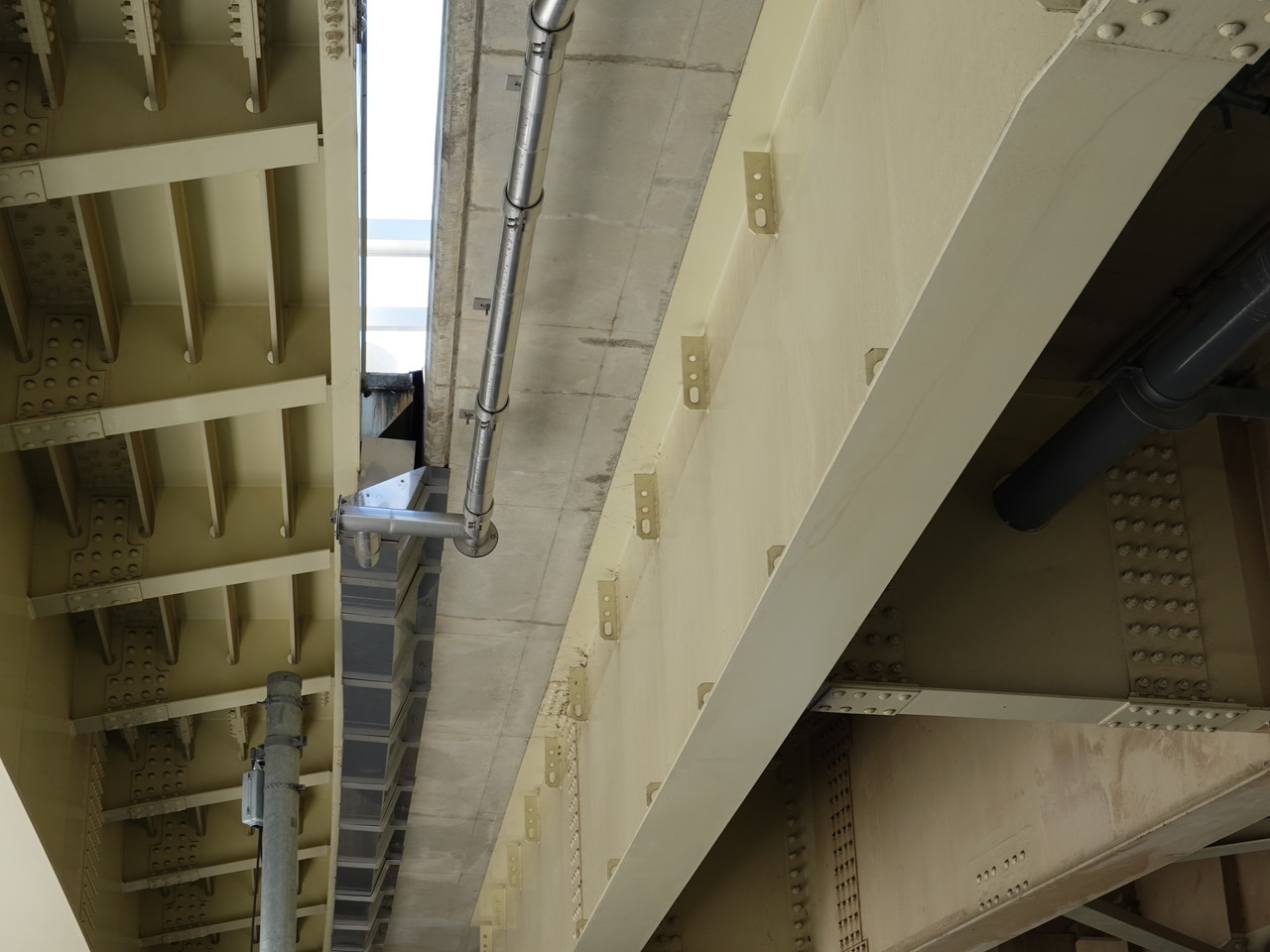

• 端部に掃除蓋を設けています。

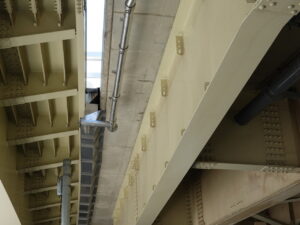

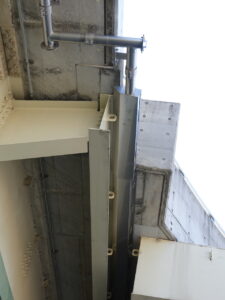

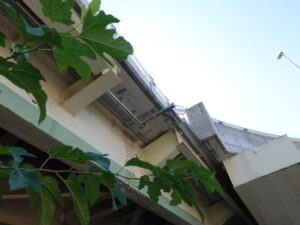

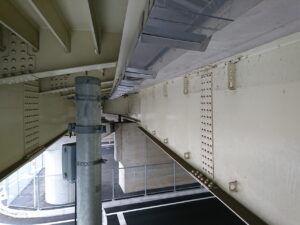

• 樋の箇所です。

• 排水管の詳細は下記の製品写真を参照ください。

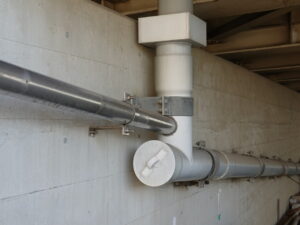

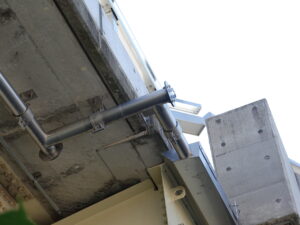

• VP管に接続しています。（VP管に孔を設け、挿し込みシール処理）

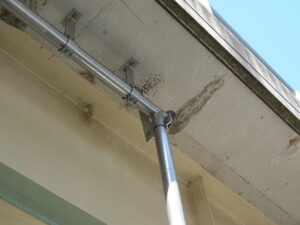

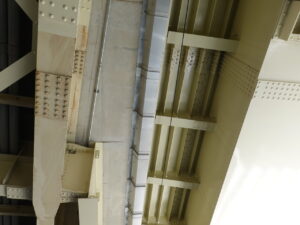

• リブ・フランジ加工を施した薄型ステンレス金具を使用。

上記金具はこちらにて。

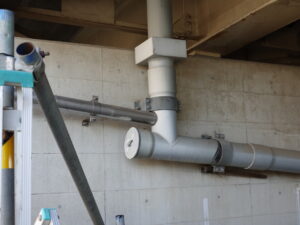

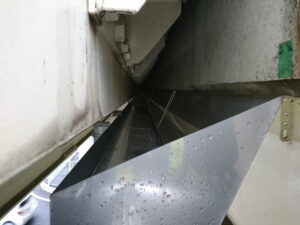

• ※施工時に撮影した写真になります

• ※施工時に撮影した写真になります

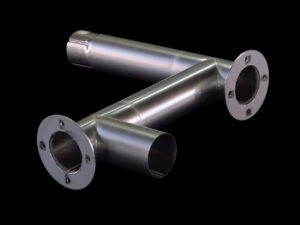

• 製品写真：こちらにゴムパッキン+取っ手付きプレートをボルトで固定します。

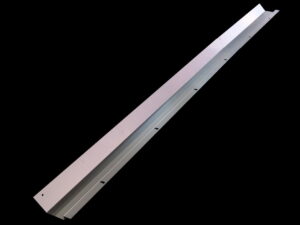

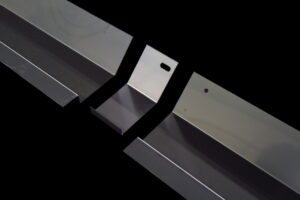

• 製品写真：樋のイメージです。

• 製品写真：樋の接続箇所のイメージです。

• 設置箇所のおおよその位置になります。図に記載はありませんが反対側も同様に設置いただいております。

• 参考
  調査時等、施工・補修前写真

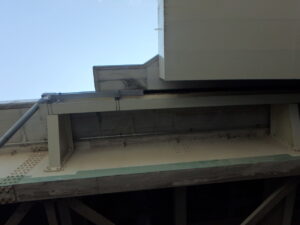

• 端部にのみ樋がある状況でした。

・製品紹介ページは下記を参照ください。
→高気密ステンレス排水管 製品紹介ページ
※製作品の為、詳細の仕様は異なります
