宮関橋 / 群馬県 / 補修 / 排水桝（地覆横引）樋

・発注者/自治体：群馬県 前橋土木事務所
・排水装置納入日：2020.10
・撮影日：2023.07

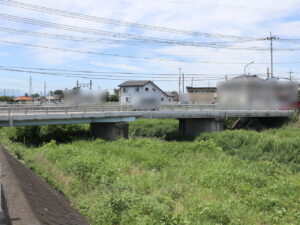

宮関橋 / 群馬県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「TSステンレス排水桝（地覆横引）」「TSステンレス排水樋」を採用いただいた事例となります。

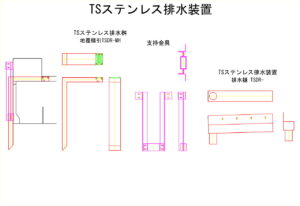

  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

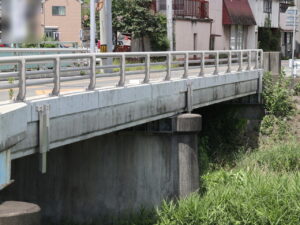

TSステンレス排水桝（地覆横引）をご採用頂きました。
ステンレス樋をご採用頂きました。

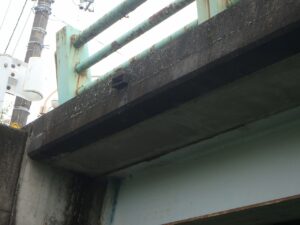

地覆箇所のみで金具（アンカー）を取付けということで写真の形状の金具となっています。

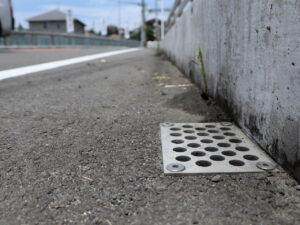

地覆横引管の橋面側になります。

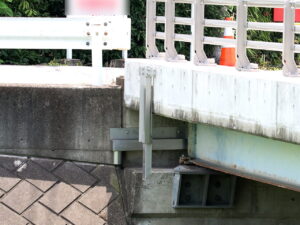

パラペット箇所へ取り付けているのがステンレス樋になります。

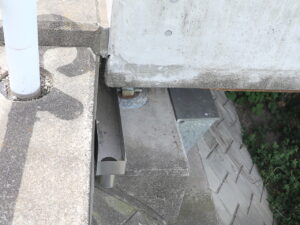

樋を斜め上から見た写真になります。
