金毘羅橋 / 広島県 / 補修 / 排水桝（床版貫通管）天板プレート (NETIS)

・発注者/自治体：福山市
・排水装置納入日：2020.11
・撮影日：2023.03

金毘羅橋 / 広島県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「TSステンレス排水桝（床版貫通管）」「天板プレート一体型排水装置」を採用いただいた事例となります。
  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

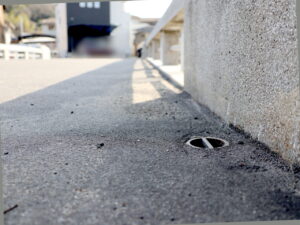

TSステンレス排水桝（貫通管）をご採用頂きました。

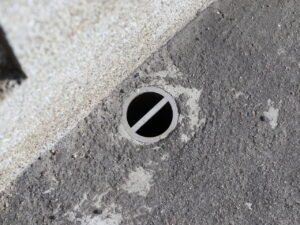

天板プレート一体型排水装置をご採用頂きました。

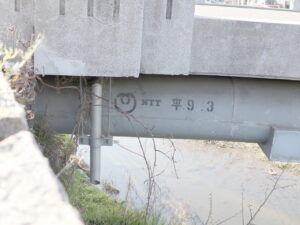

添架管との間の隙間が狭い、アンカー削孔・取付を考慮し大き目の天板形状と受桝形状としています。
桁からの金具の設置が困難なため、張り出しからめねじアンカー＋ずん切ボルトの吊り下げ（吊下）金具としています。

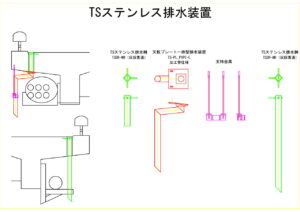

下記図をご覧ください。
