蓼川大橋 / 兵庫県 / 補修 / 排水管 あとからフレキ

・発注者/自治体：兵庫県 但馬県民局
・排水装置納入日：2020.06/2022.05
・撮影日：2023.06

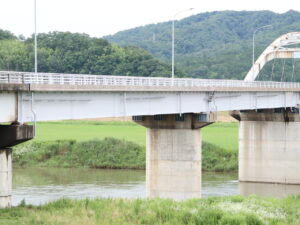

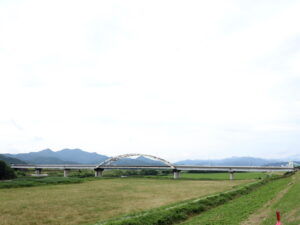

蓼川大橋 / 兵庫県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「高気密ステンレス排水管」「TSあとからフレキ」を採用いただいた事例となります。

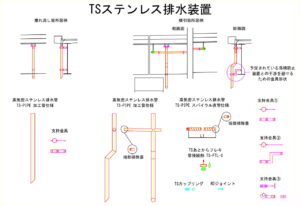

  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

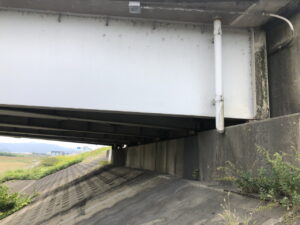

高気密ステンレス排水管をご採用頂きました。

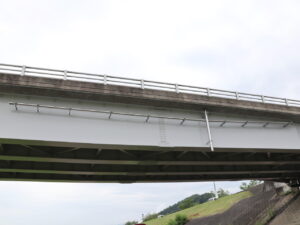

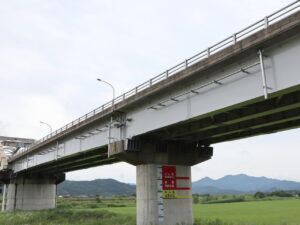

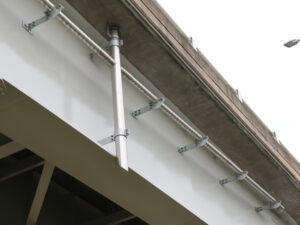

床版排水材からの導水をφ100（102）の横引き管で導水しています。従来は25A等の細めの配管にて横引導水を行っていますが径を大きくすることで詰まり等を防ぎやすくなります。また当社のスパイラル直管の使用でコストメリットも期待できます。
上記紹介ページはこちらにて。

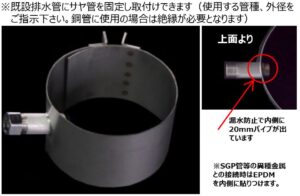

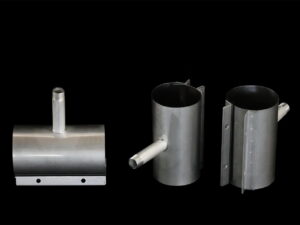

フレキシブルチューブとの接続箇所は「TSあとからフレキ 管接続部」
TS-FTL-S（排水管用後付けサヤ管一体バンドになります）を使用。工場製作のさや管一体排水管との比較では位置決めが現地で可能となるメリットがあります。

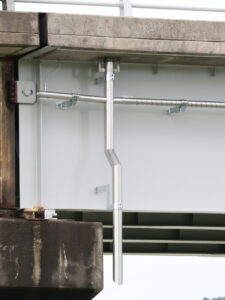

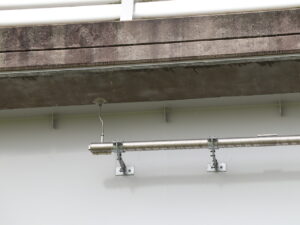

下フランジに近い金具は将来予定されている落橋防止装置との干渉を避けるための形状となります。
