岸田橋 / 兵庫県 / 補修 / 排水桝（地覆横引） 排水管

・発注者/自治体：兵庫県 但馬県民局 新温泉土木事務所
・排水装置納入日：2022.06
・撮影日：2022.11

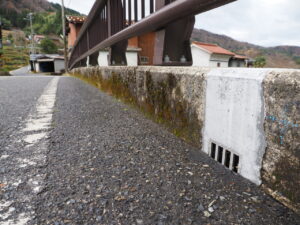

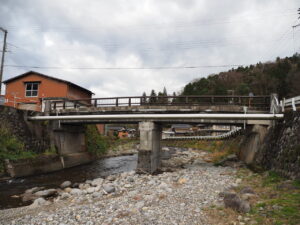

岸田橋 / 兵庫県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「TSステンレス排水桝（地覆横引）」を採用いただいた事例となります。

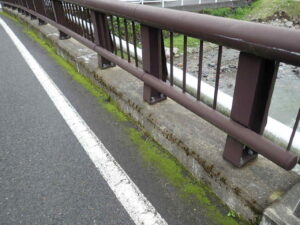

  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

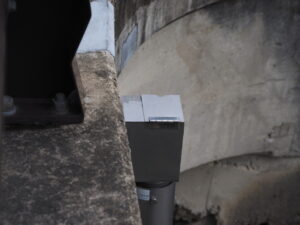

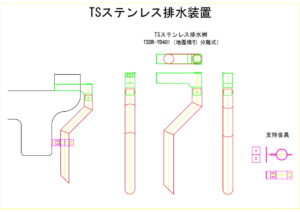

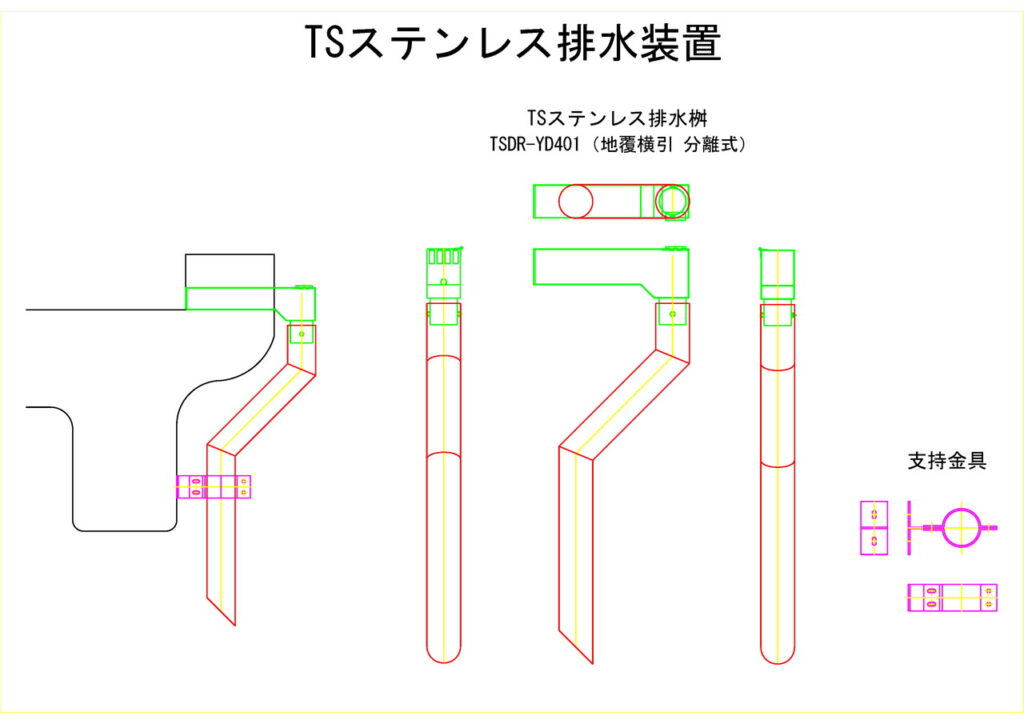

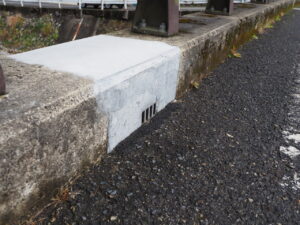

TSステンレス排水桝をご採用頂きました。TSDR-YD401（地覆貫通+排水管）

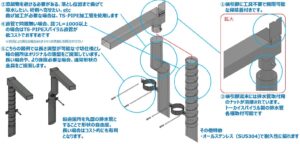

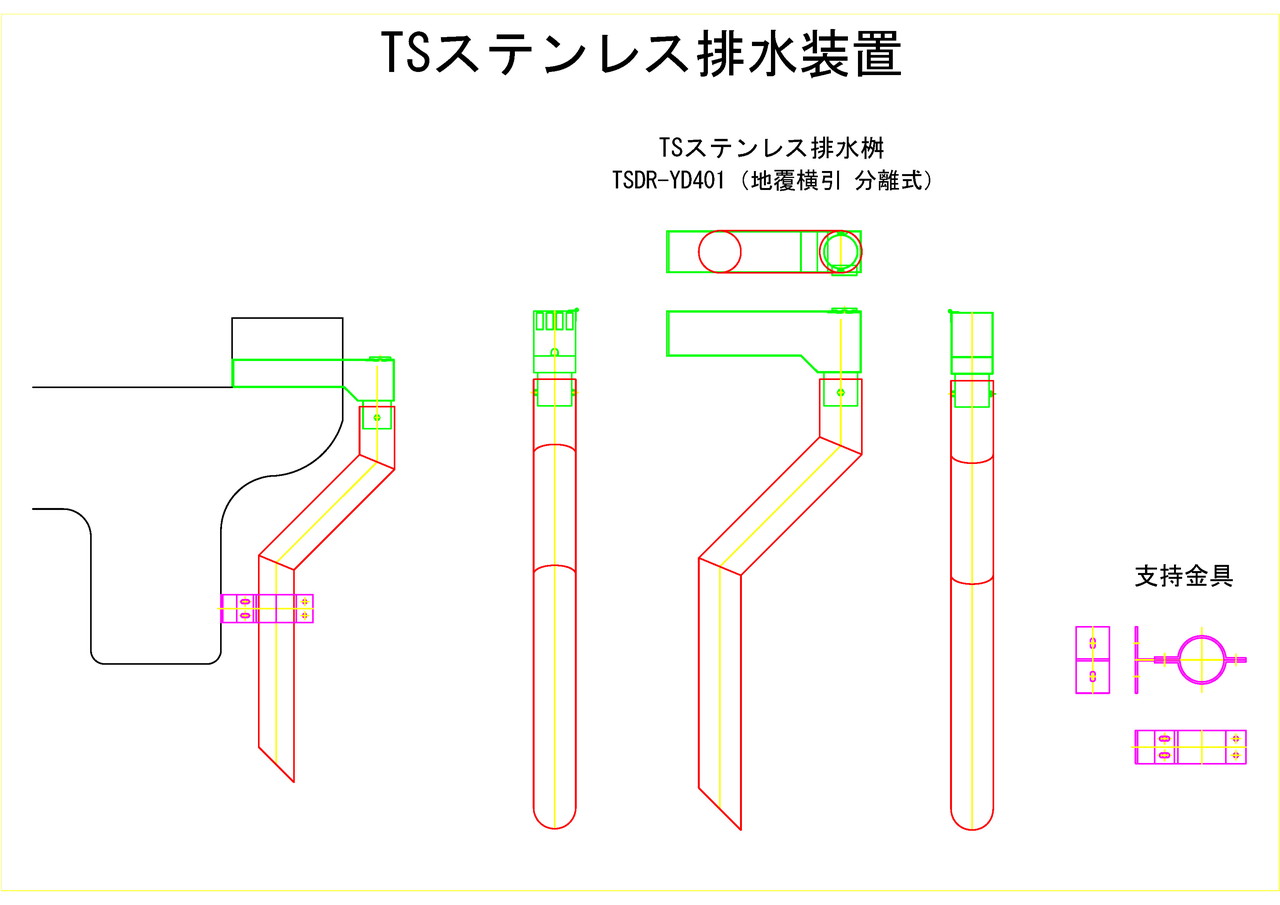

横引管（角）と排水管（丸）は分離式仕様（ボルト接続）となっています。
地覆横引きで角-丸とする場合には取付も容易くなるのと、角管で排水管を製作するより形状やコストメリットがある場合が多くなります。

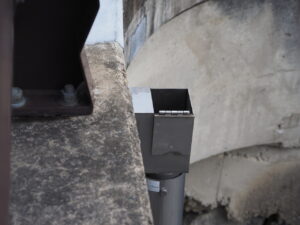

掃除蓋を開けた状態です。
