宮城橋 / 岐阜県 / 補修 / 高気密ステンレス排水管 天板プレート (NETIS)

・発注者/自治体：岐阜県 古川土木事務所
・排水装置納入日：2020.10
・撮影日：2021.03

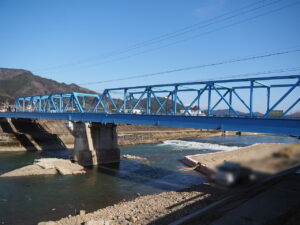

● ● において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「天板プレート一体型排水装置」「高気密ステンレス排水管」を採用いただいた事例となります。
  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

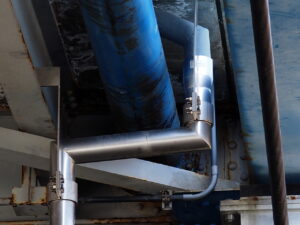

高気密ステンレス排水管をご採用頂きました。

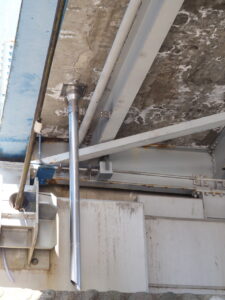

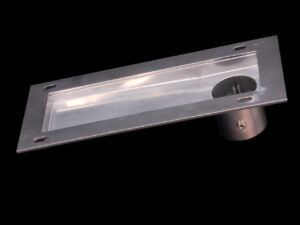

天板プレート一体型排水装置をご採用頂きました。

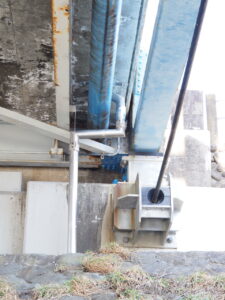

鋼桁ですが支持金具はステンレスが採用されています。絶縁については下記をご覧ください。

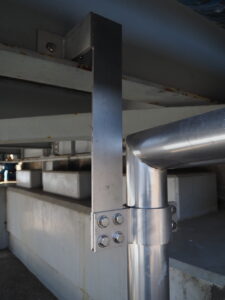

ステンレス製の金具を使用しています。
絶縁のため、桁との接触面には耐電食加工（この場合はラスパート加工）を施した2mm厚のステンレスプレートを挟んでいます。

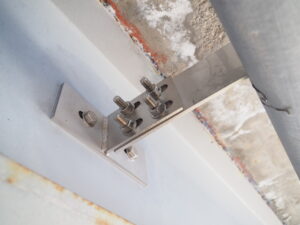

金具取付の鋼桁（桁孔明）の裏面です。絶縁のため、ワッシャはFRPワッシャを使用しています。
絶縁に関してはこちらご覧ください。

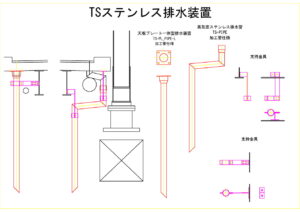

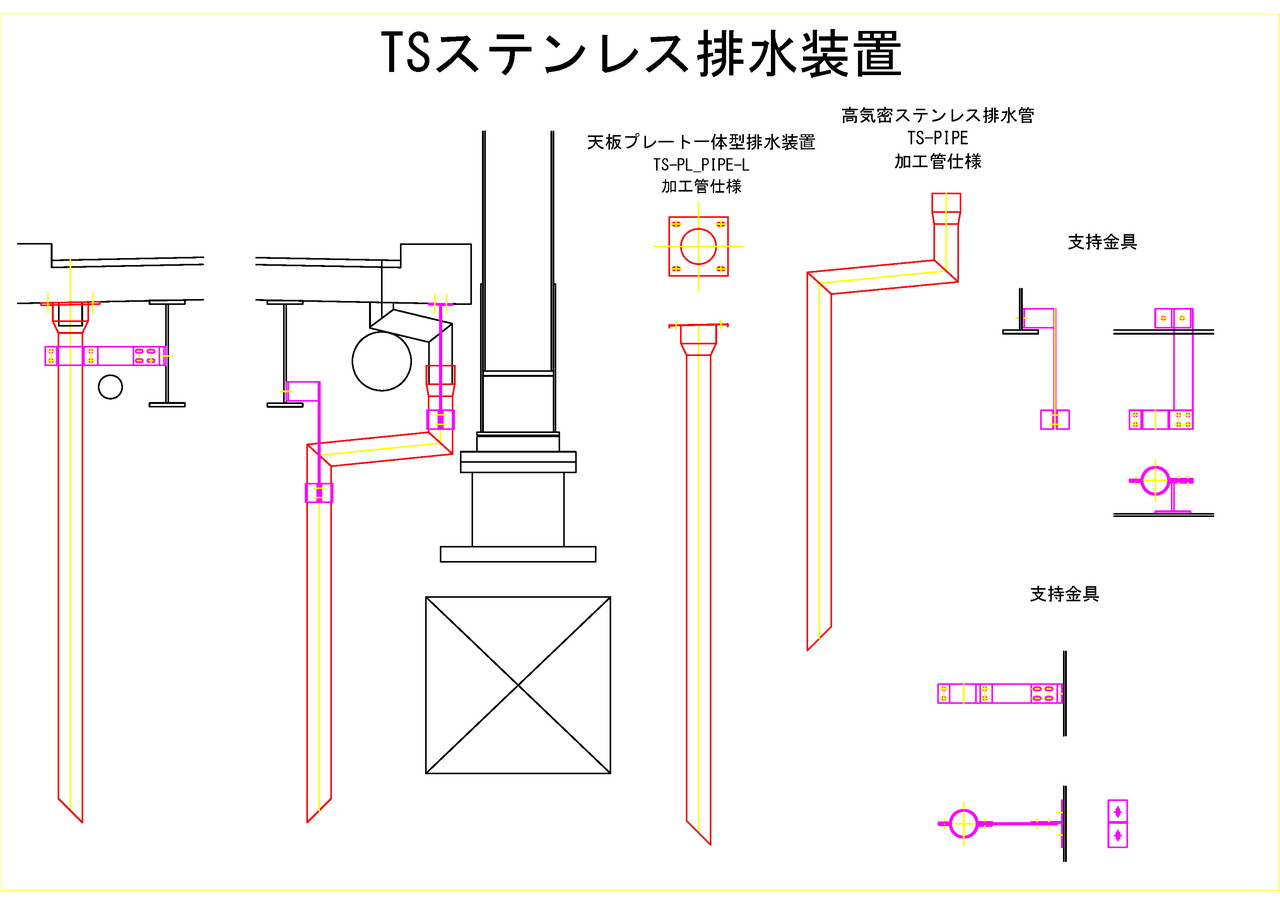

※現場の写真はありませんがこちらの図面の製品が写真の逆側に設置されています。

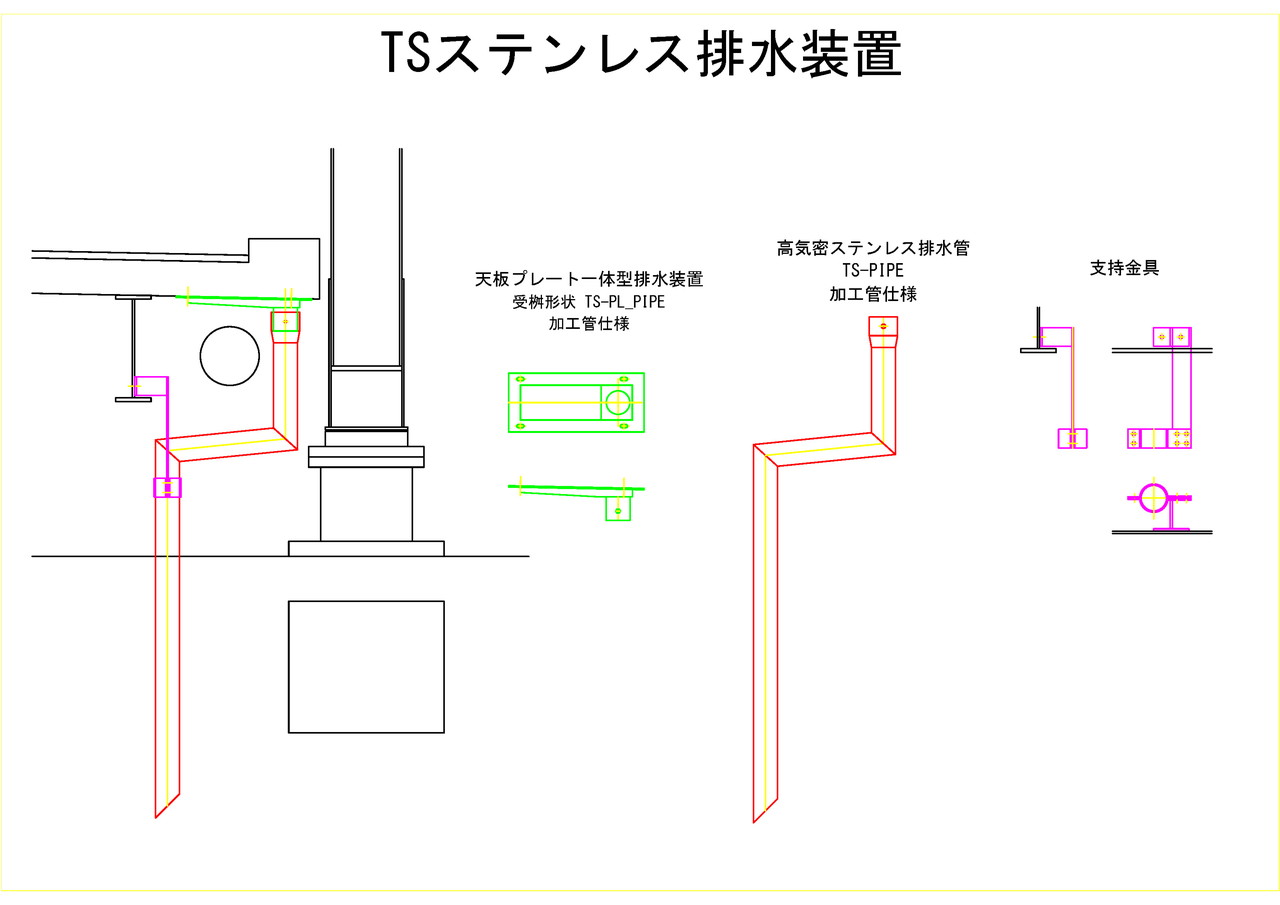

※現場の写真はありませんがこちらの図面の製品が写真の逆側に設置されています。
