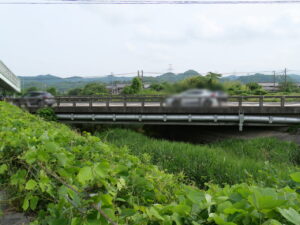

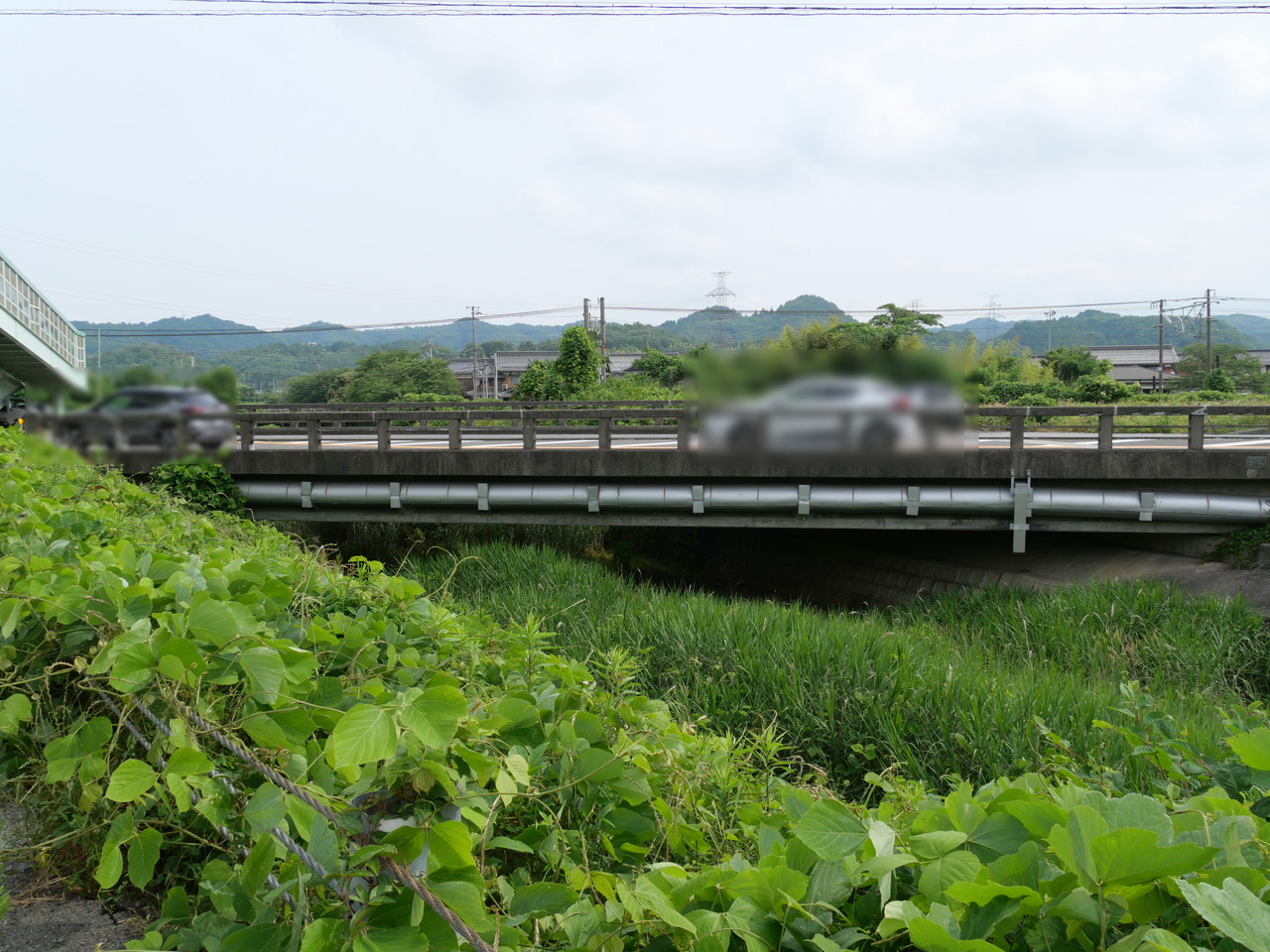

和佐川橋 / 滋賀県 / 補修 / 天板プレート (NETIS)

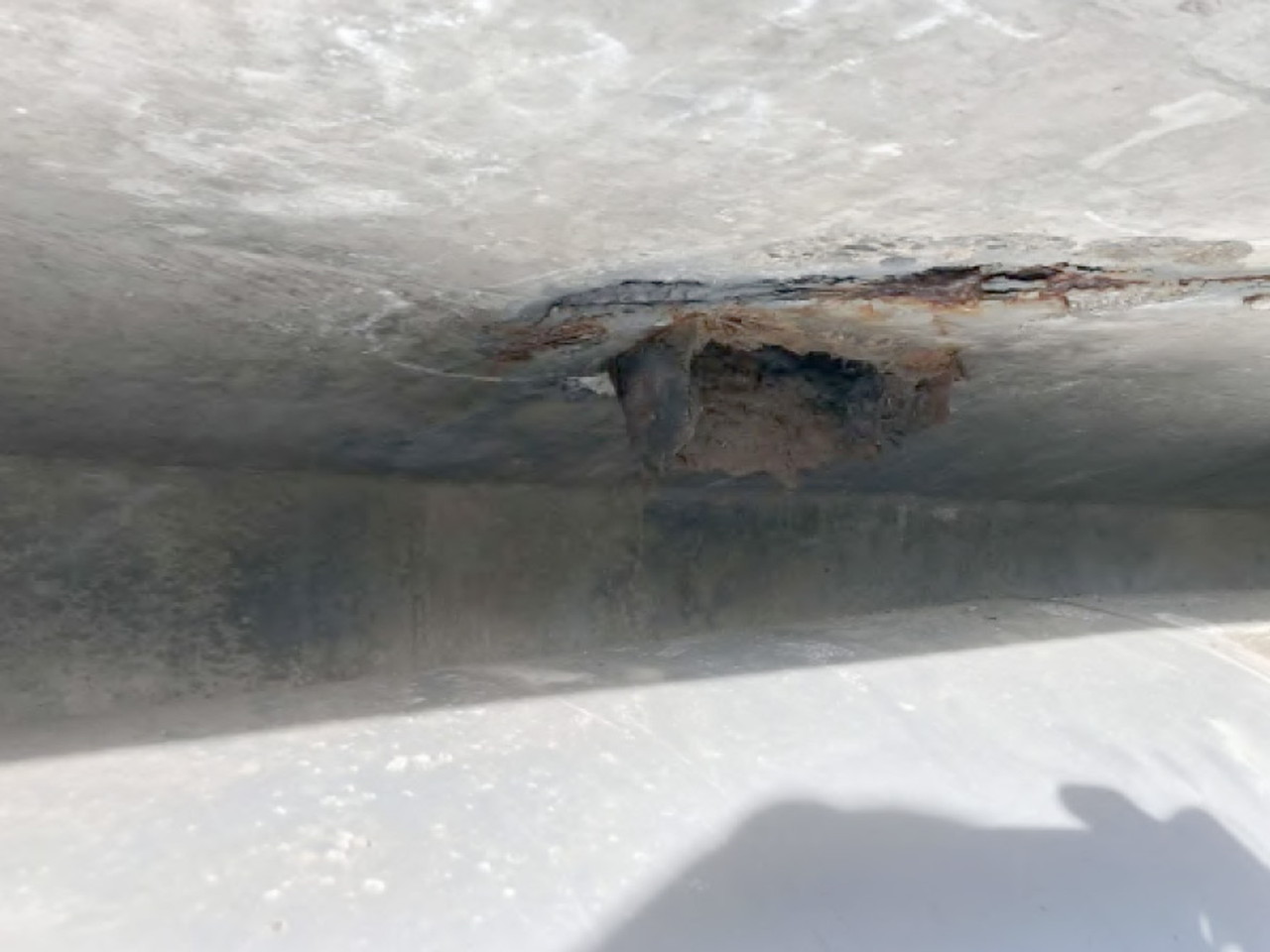

既設排水桝の流末と添架管との間には十分なスペースがなく、そのまま鉛直方向へ排水管を設置することができませんでした。

また、既設排水桝の直下となる受樋部分では、アンカーを削孔・打設するための作業スペースを確保することも難しい条件でした。

そのため、排水経路だけでなく、排水装置をどの位置で、どのように固定するかを含めて納まりを検討する必要がありました。

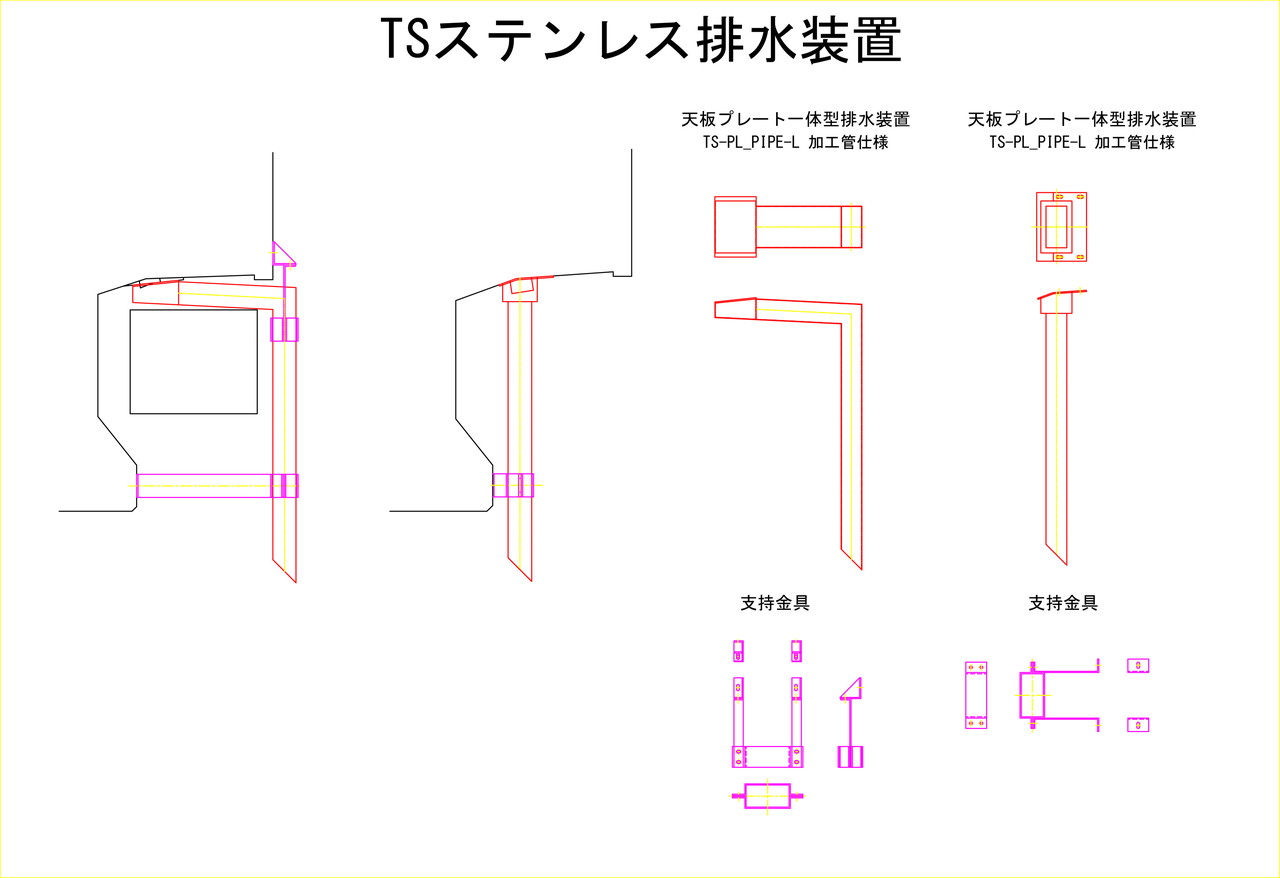

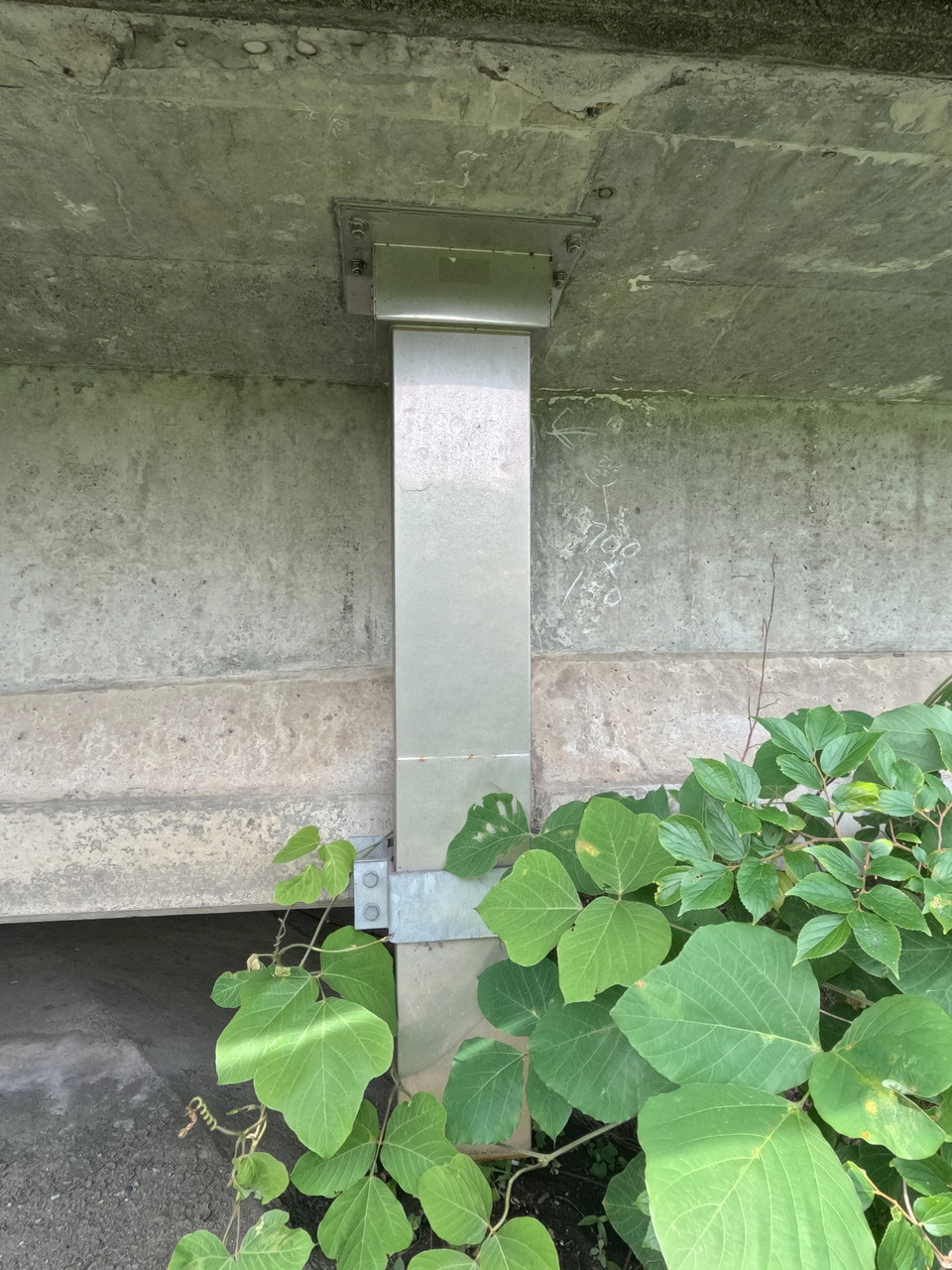

既設排水桝から流下する水を受けられるよう、流末部を覆う受樋形状の天板プレート一体型排水装置としています。

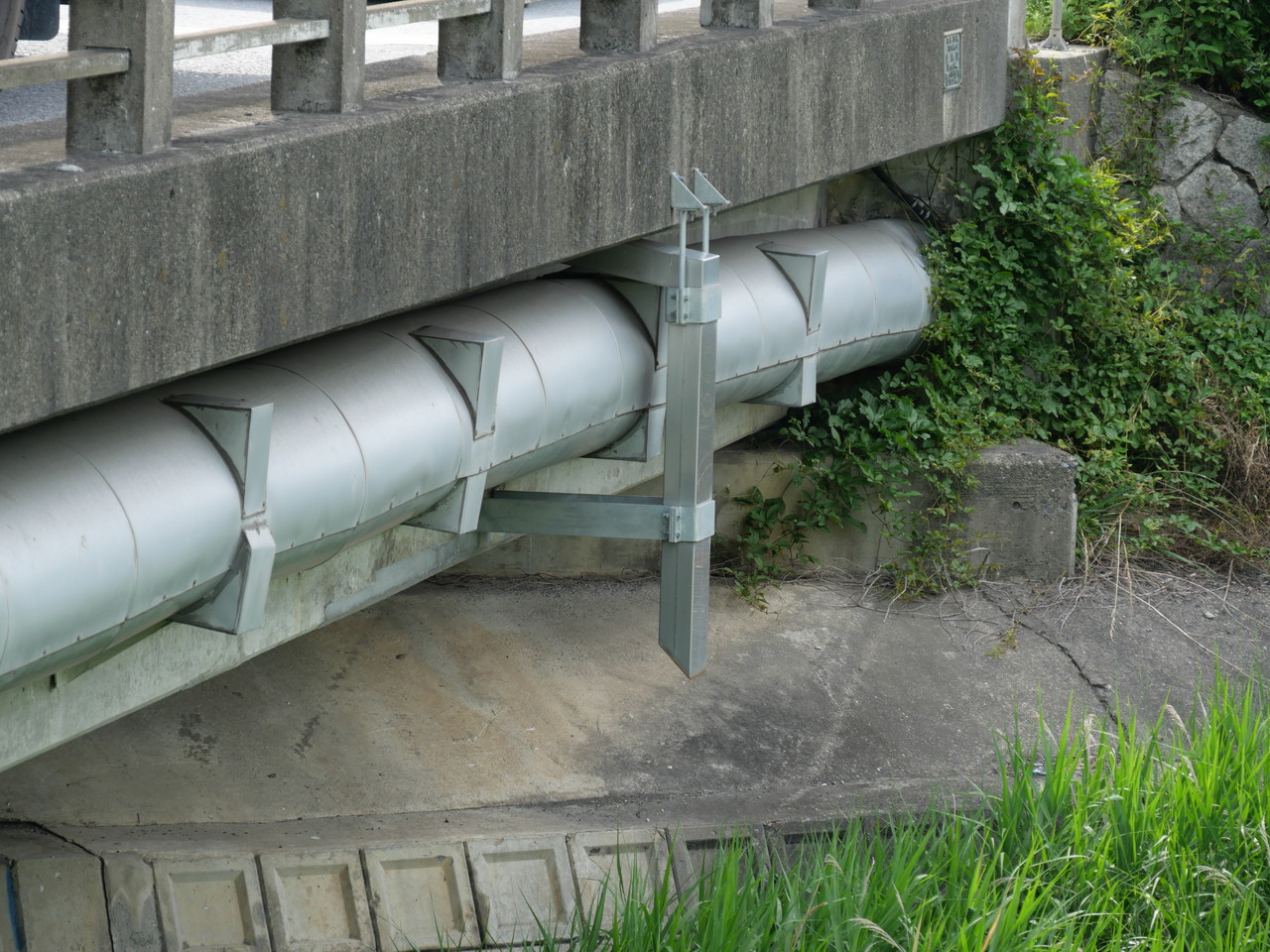

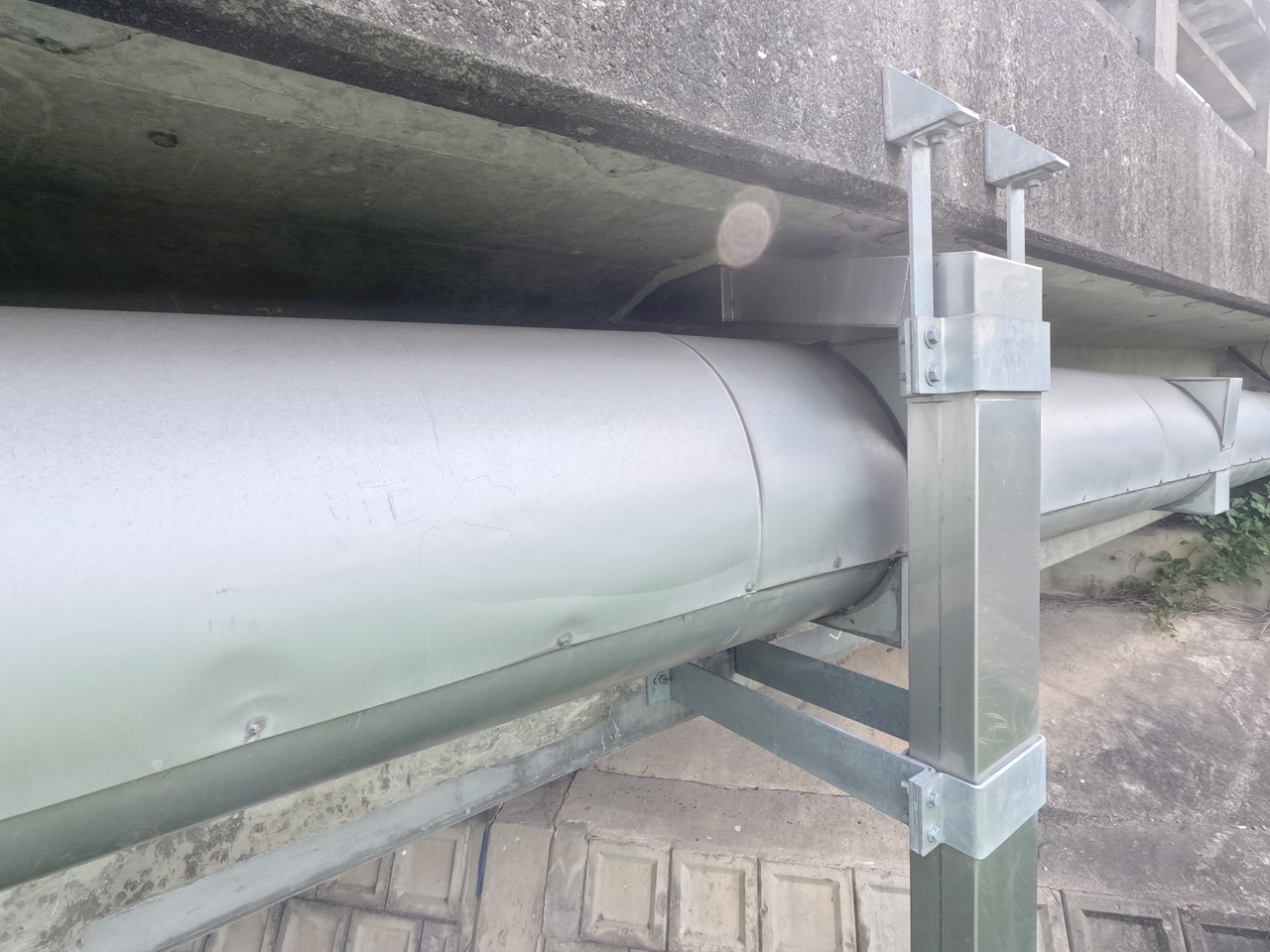

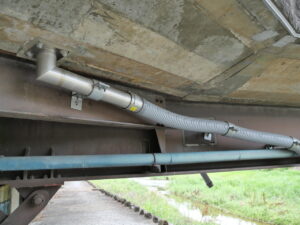

受樋からは角管で横方向へ導水し、添架管等との干渉を避けた位置まで横引きした後、曲げ加工によって下向きの鉛直管へ切り替えています。

添架管と張り出し床版下面との間は限られた空間となっていますが、その中で可能な範囲の排水勾配を確保した形状としています。

また、施工時の位置ずれにも対応しやすいよう、既設排水桝から排水を受ける受樋部分は、必要な受け範囲に余裕を持たせた形状で製作しています。

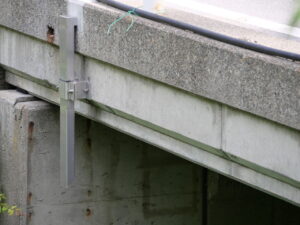

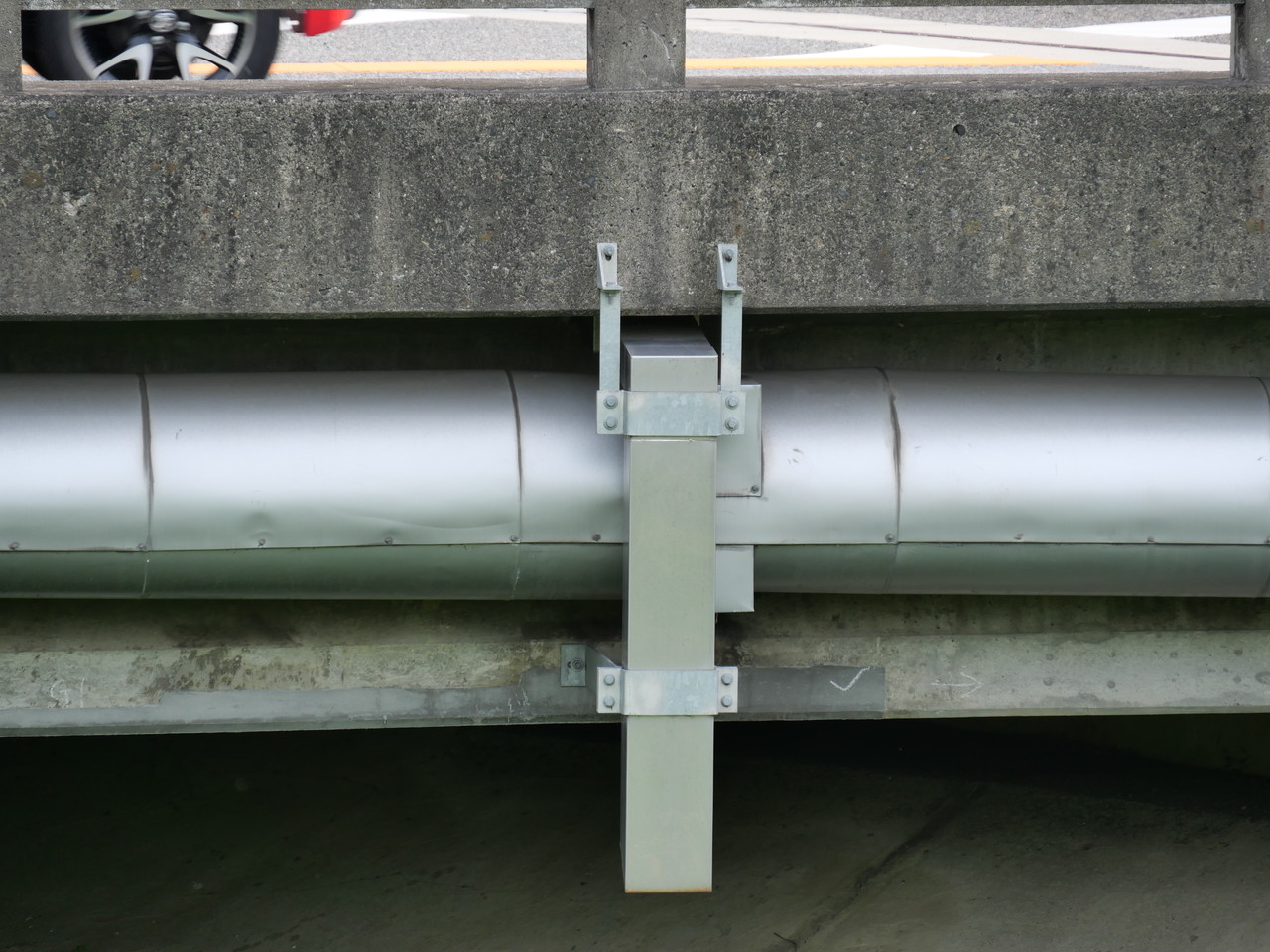

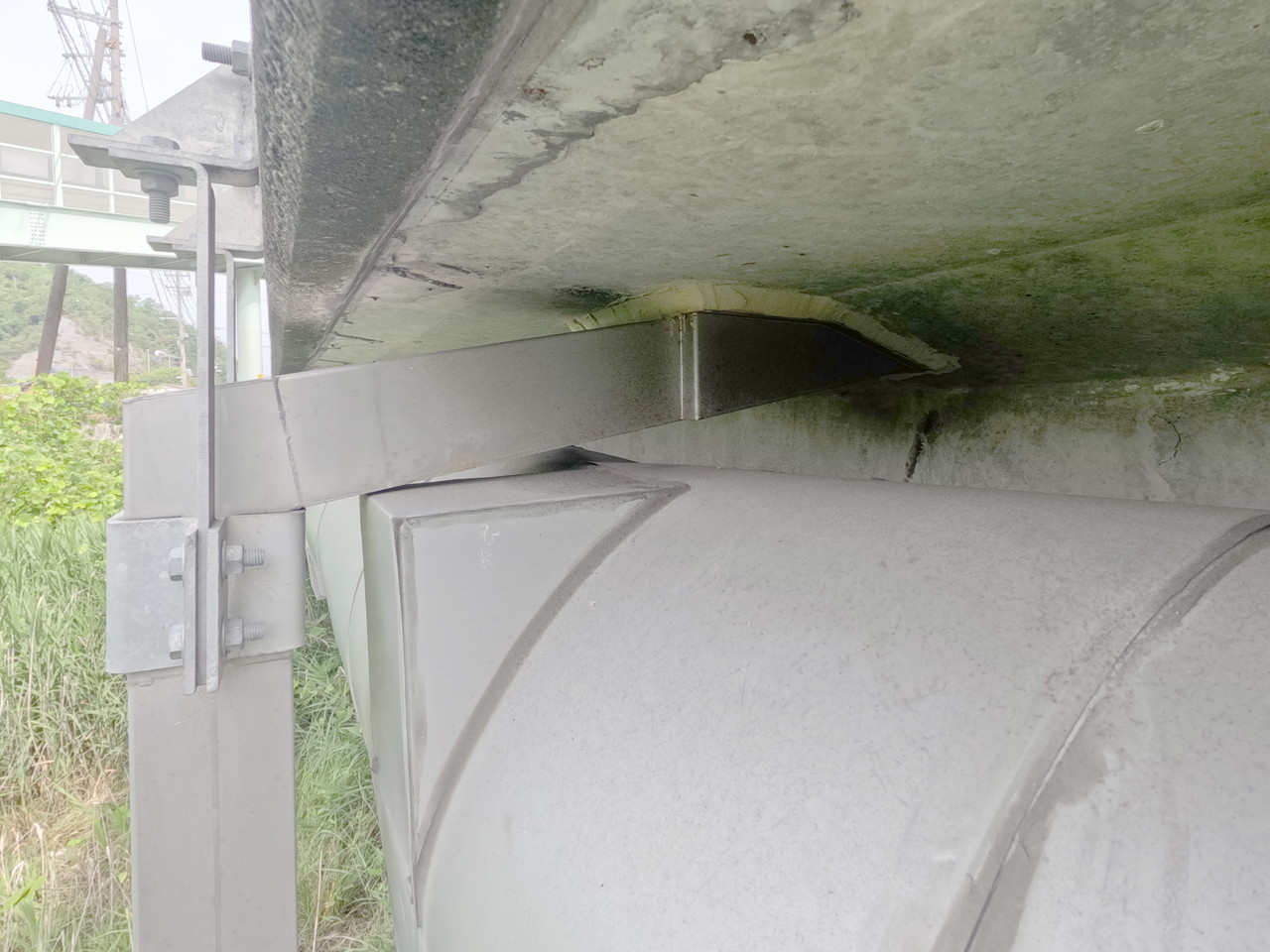

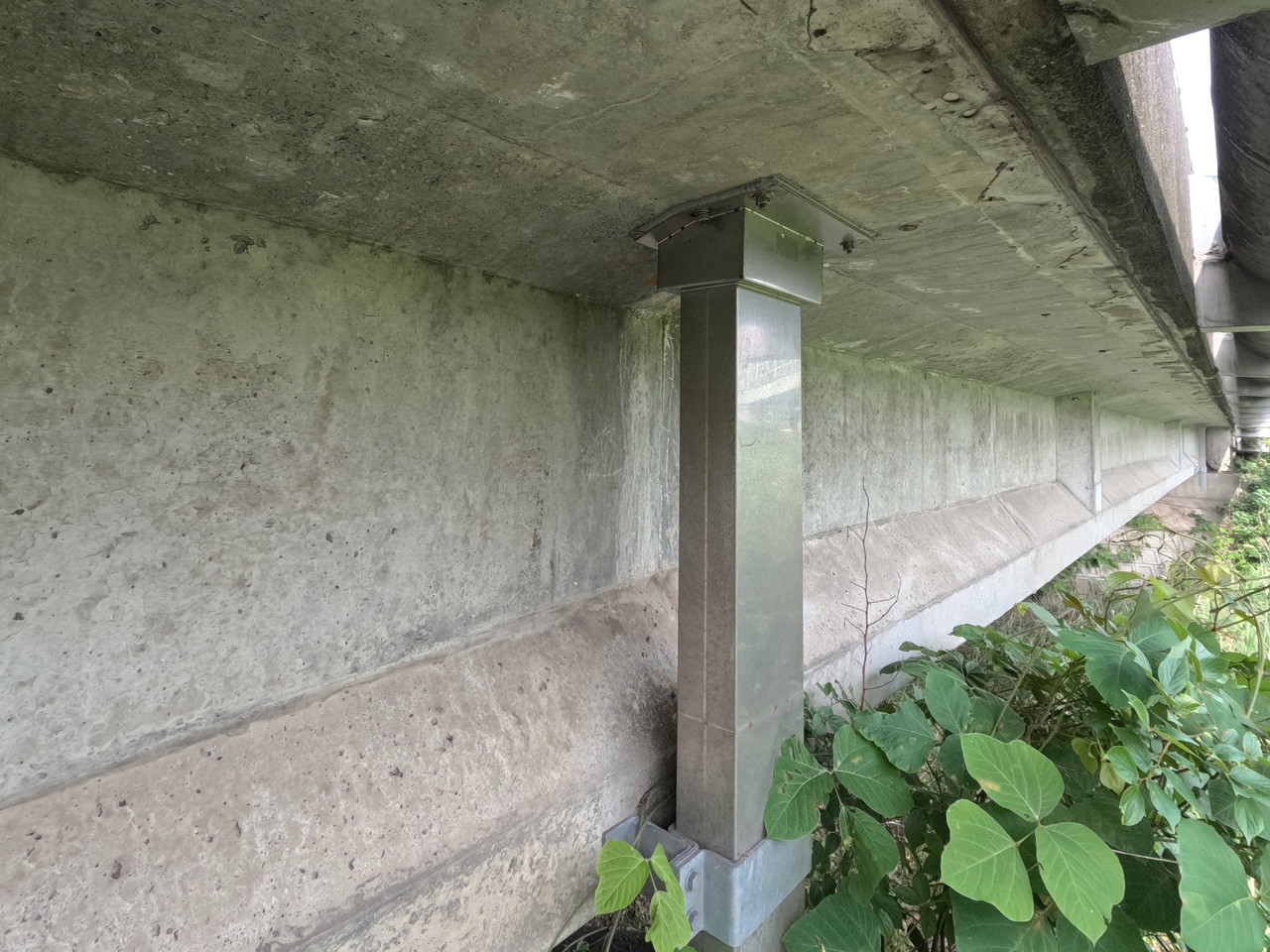

支持金具の取付部については、アンカー施工が可能な地覆側面にベース部を設け、そこから排水管を吊り下げる構造としています。

また、支持金具は地覆側へ固定するベース部と、排水管を支持するプレート部を分けた構造とし、施工時に若干の位置調整ができるようにしています。

このように、排水装置を設置したい位置そのものにアンカー施工ができない場合でも、固定可能な位置まで支持方法を変更することで設置を検討できます。

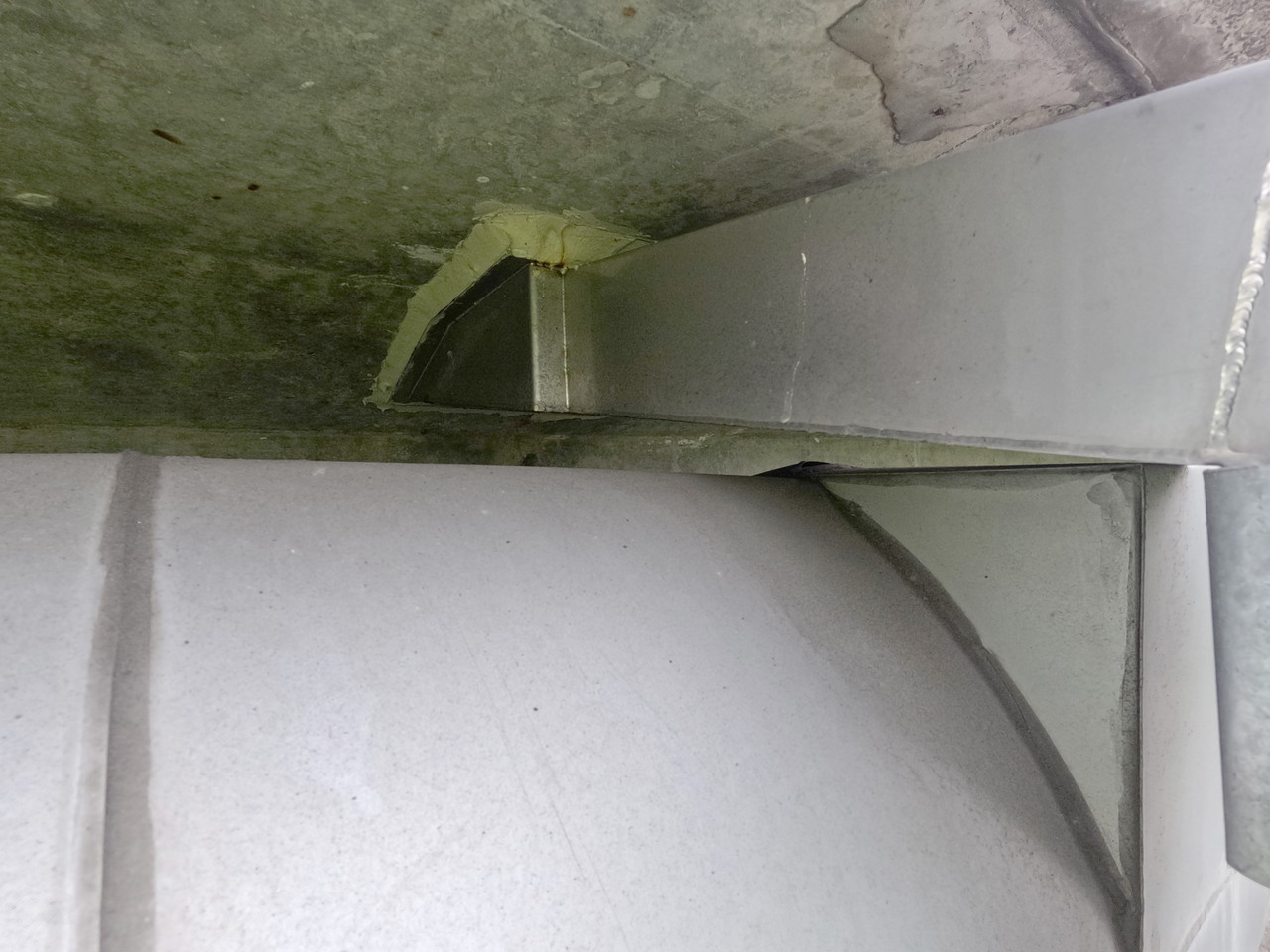

受樋と既設構造物との隙間については、現地でシール材を施工して止水しています。

既設添架管や鋼製ブラケット等との干渉により通常の排水経路が確保できない場合には、受樋形状、角管による横引き、偏芯、曲げ方向などを組み合わせて排水経路を検討します。

また、排水装置本体の位置でアンカー施工が難しい場合でも、アンカー施工が可能な位置へ固定部を移したり、吊り下げ式の支持金具を採用したりするなど、現場で実際に施工できる方法を考慮して支持構造を検討します。

受樋の大きさ、排水管の断面・勾配、支持金具の取付位置や調整方法まで含め、既設構造と施工条件に応じた形状の提案・作図・製作を行っていますので、お気軽にお問い合わせください。
