豊積橋 / 山梨県 / 補修 /天板プレート (NETIS)

・発注者/自治体：山梨県 中北建設事務所
・排水装置納入日：2024.02
・撮影日：2025.11

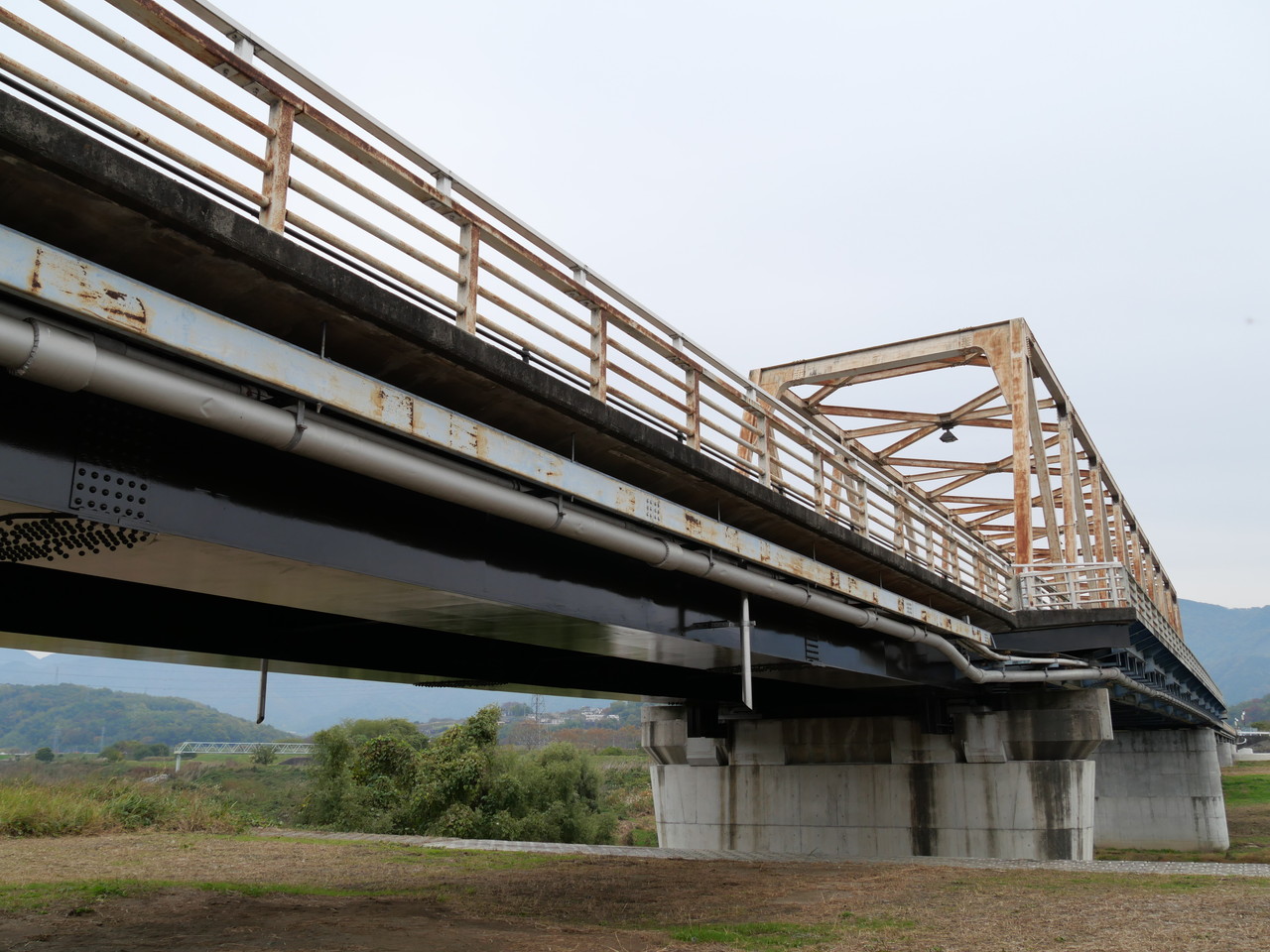

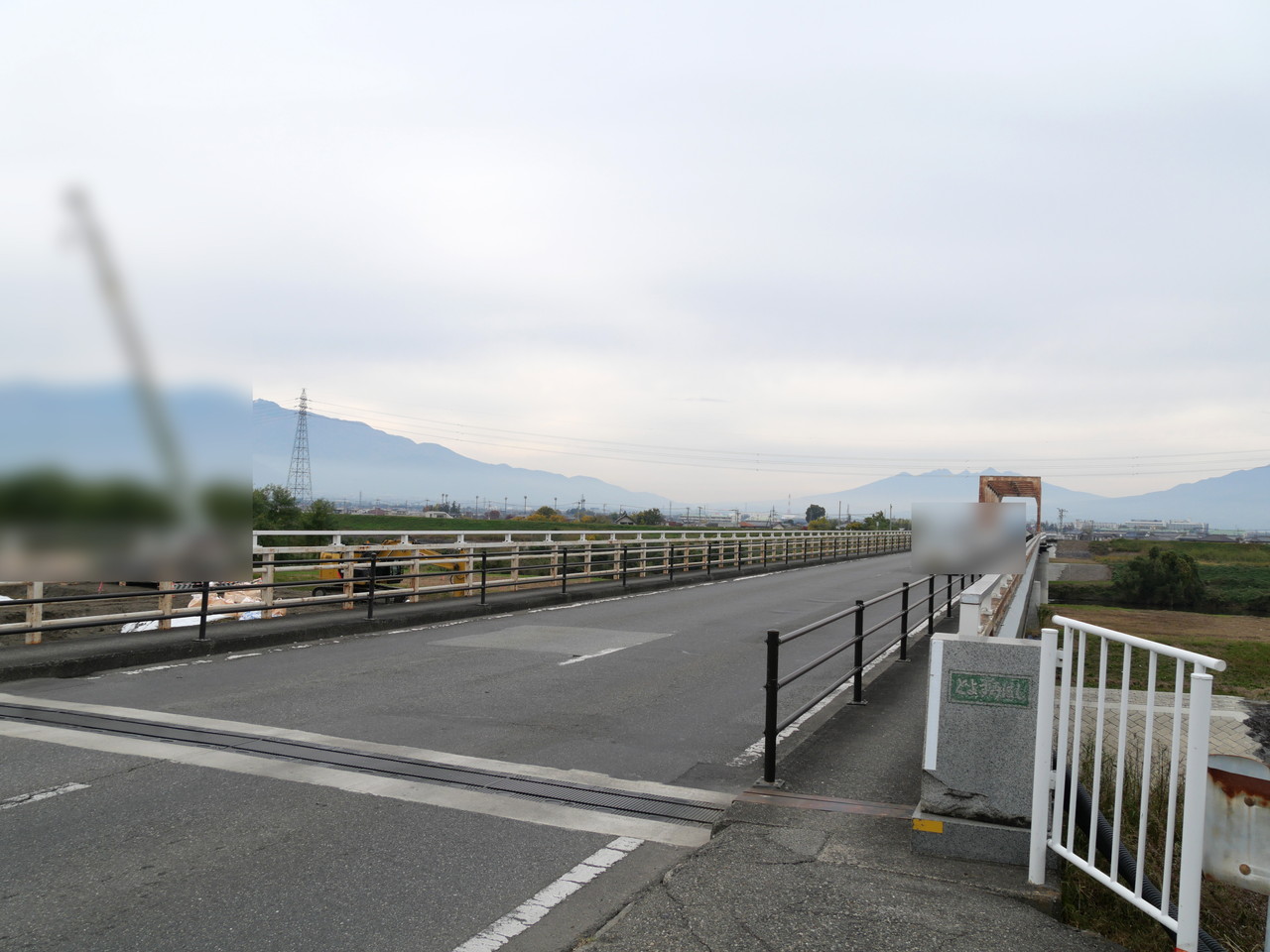

豊積橋 / 山梨県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「天板プレート一体型排水装置」を採用いただいた事例となります。

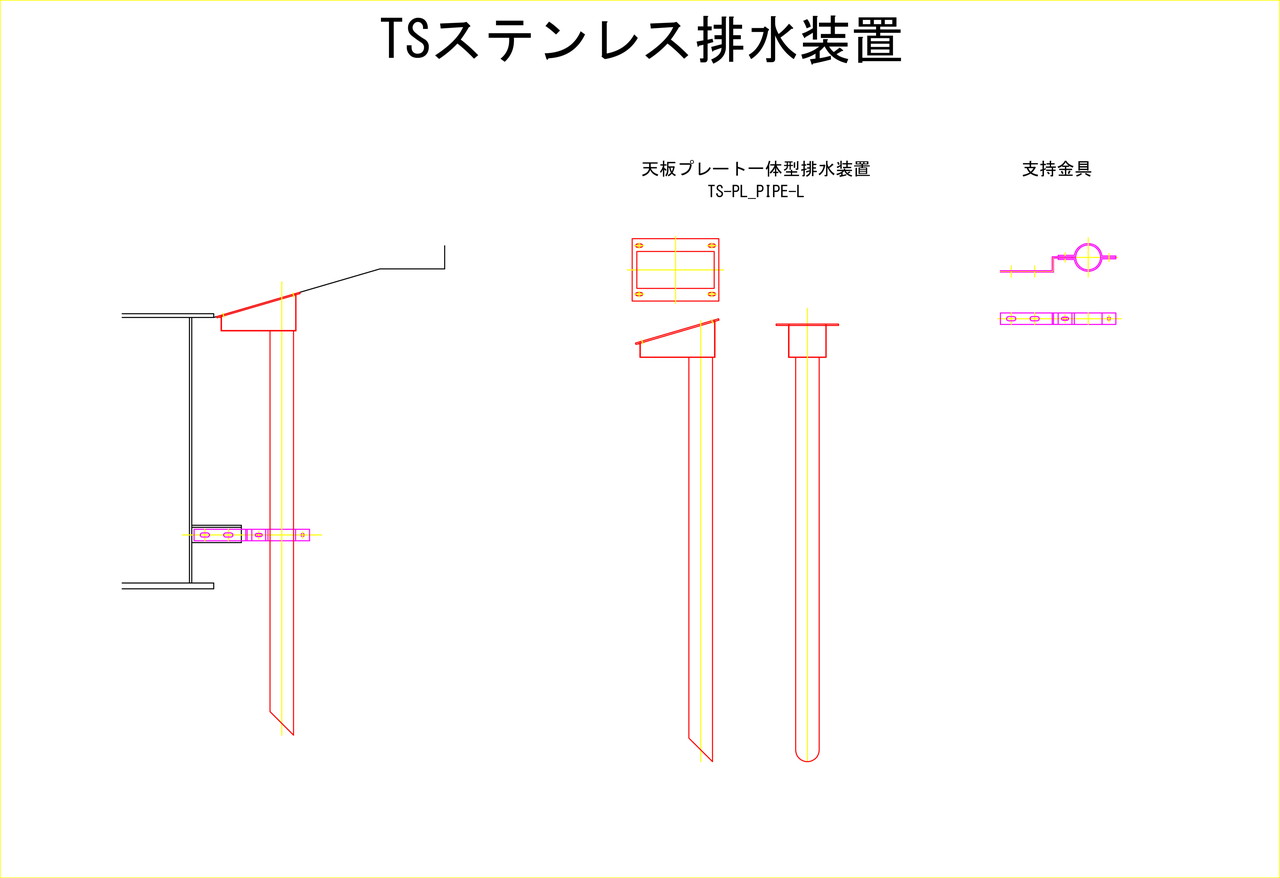

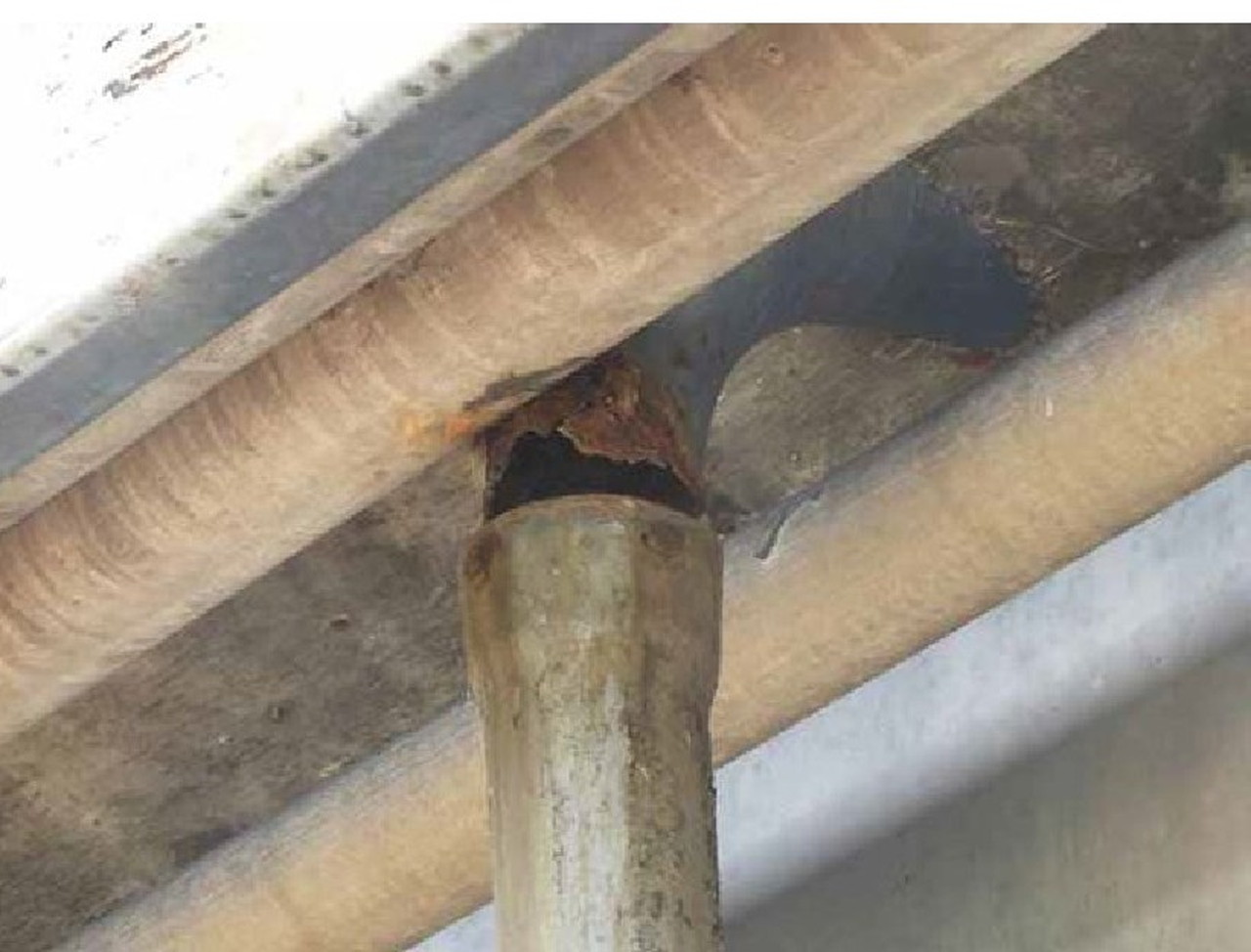

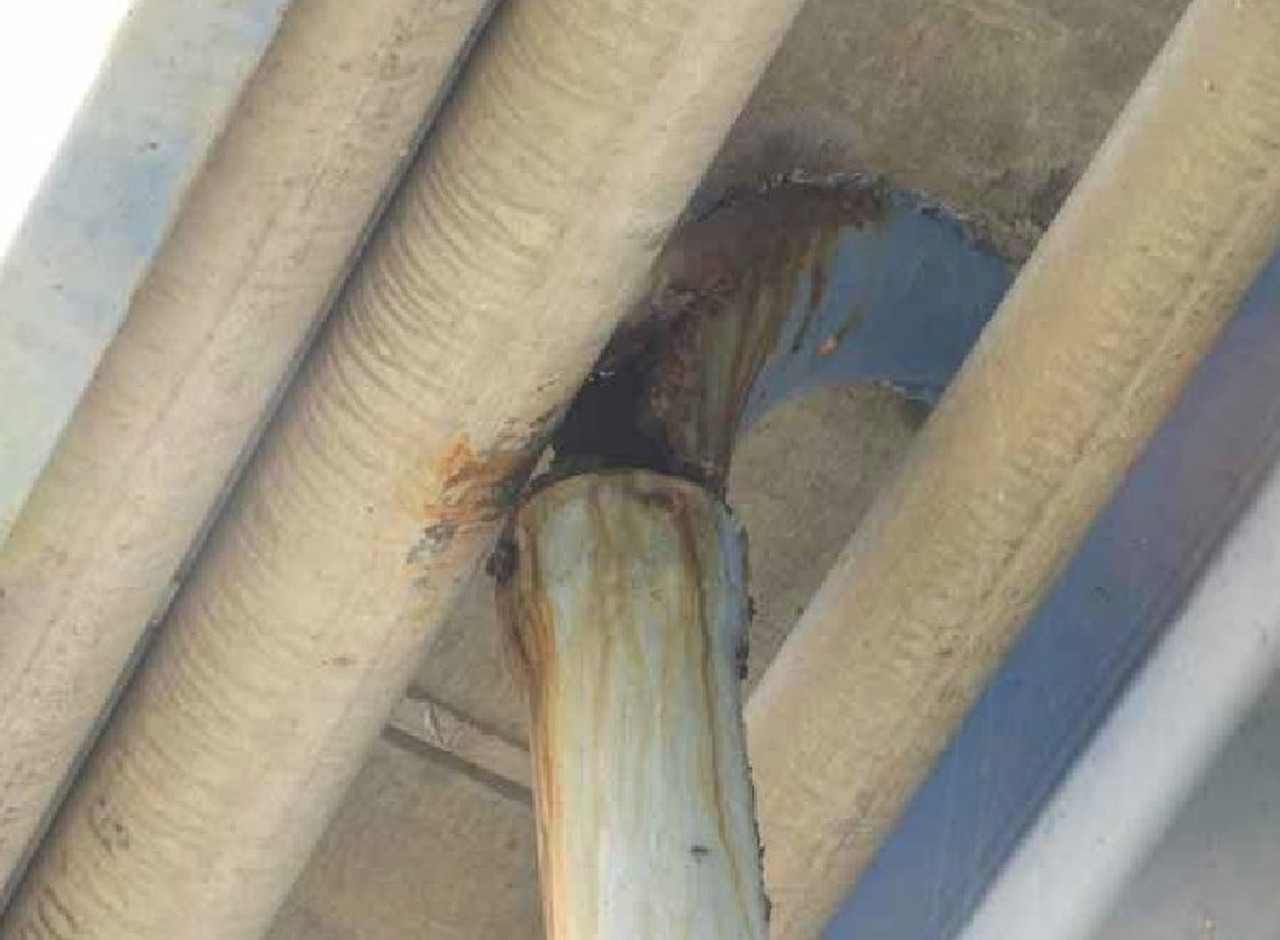

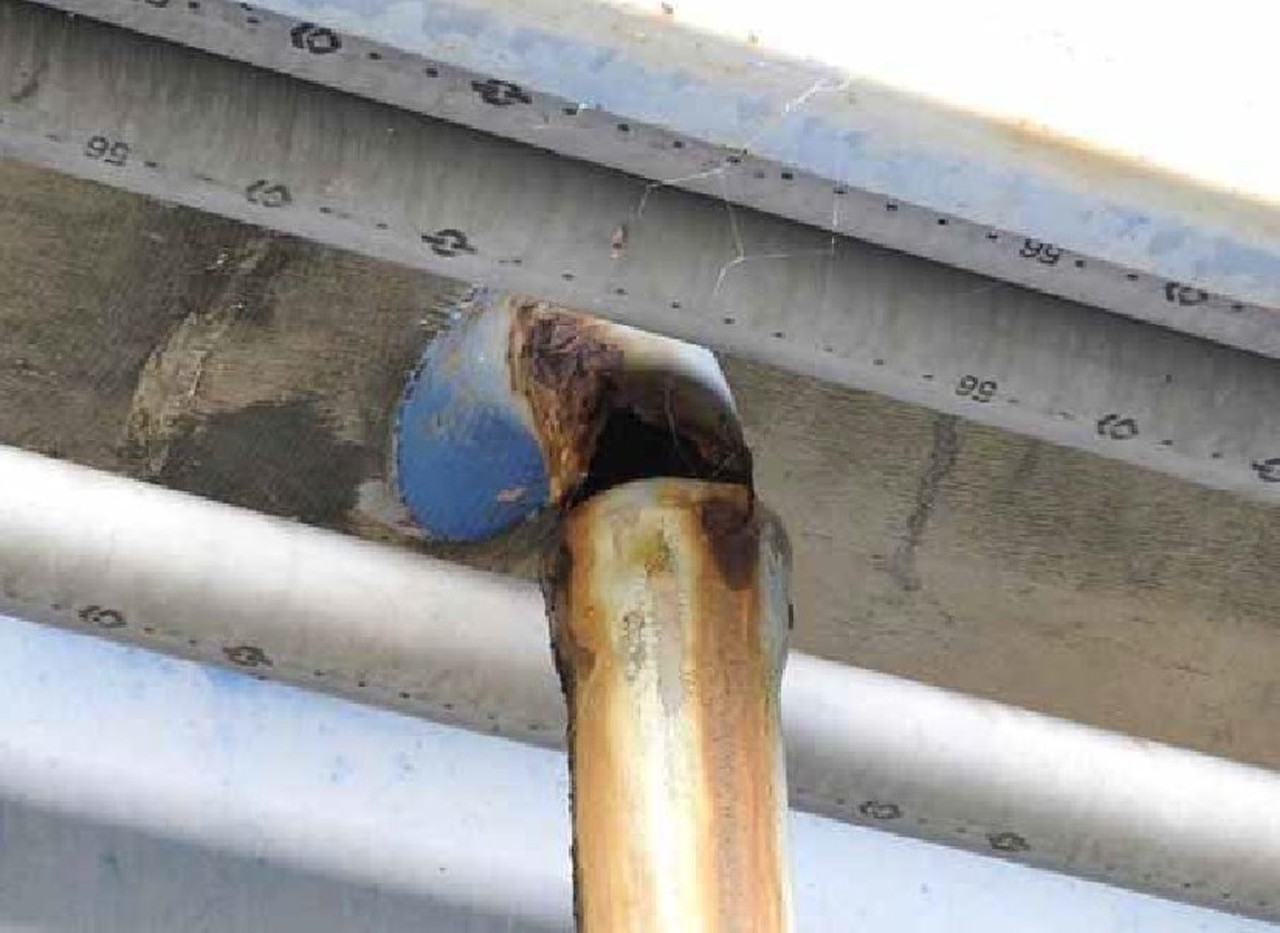

  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

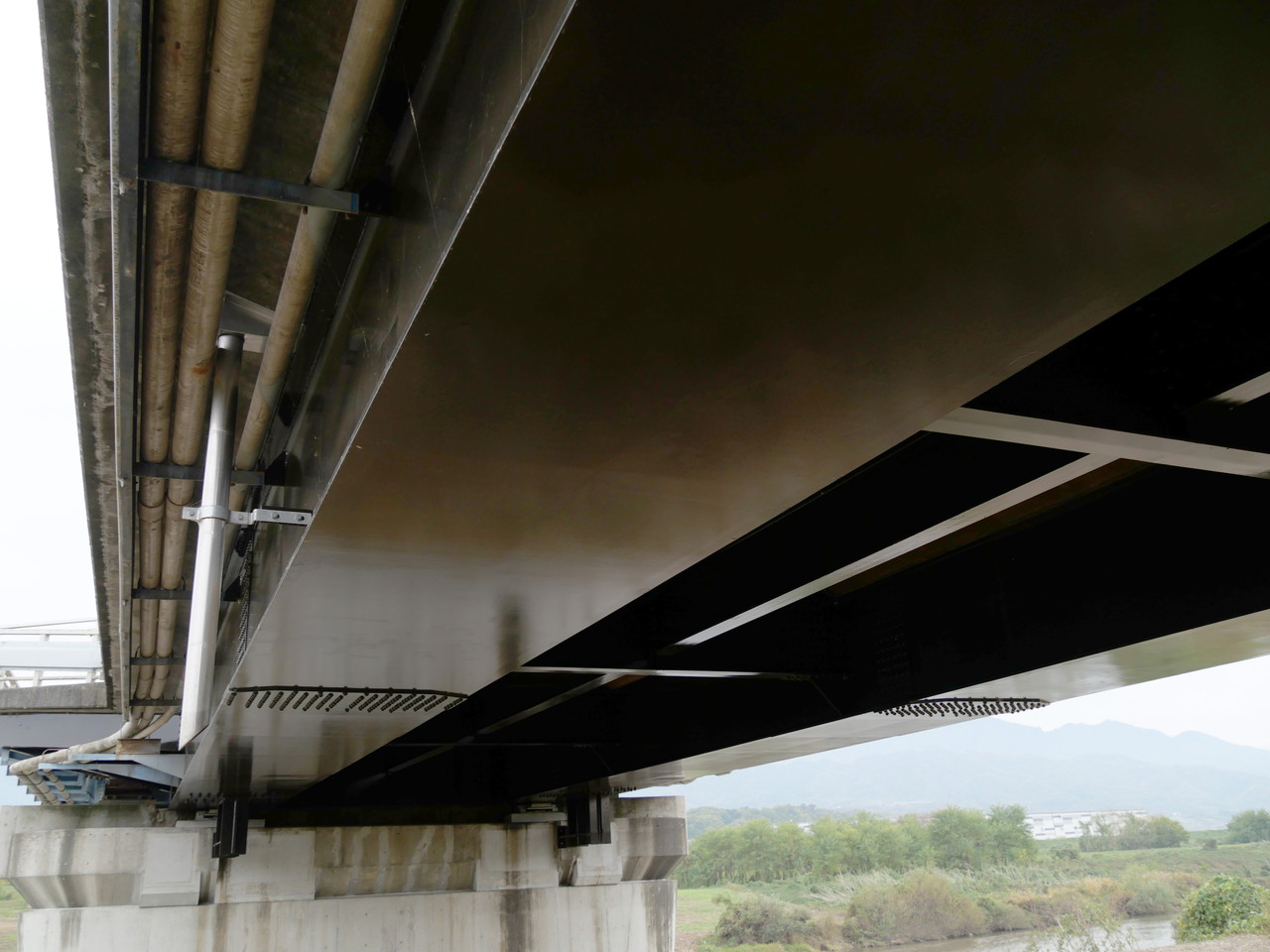

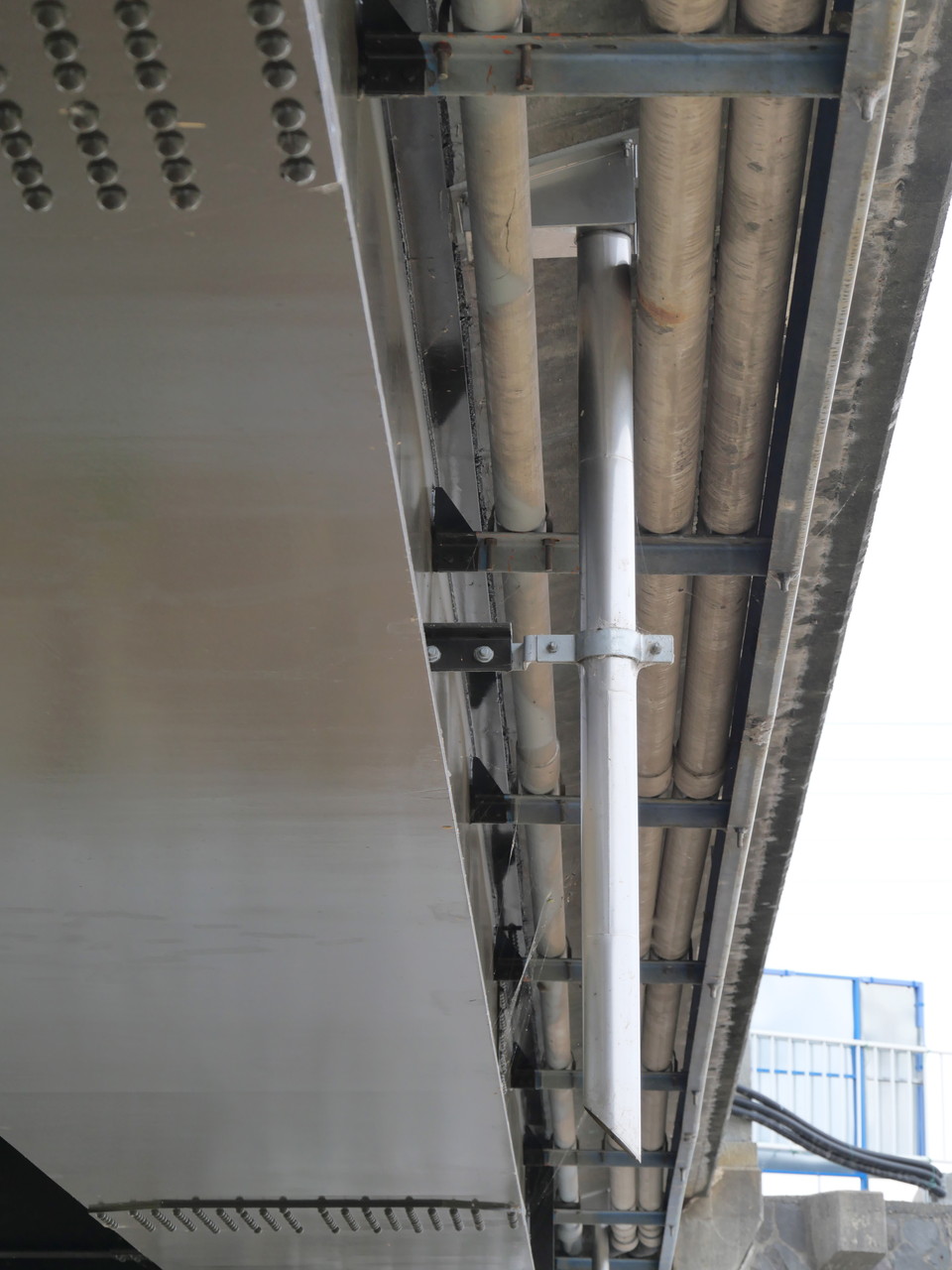

天板プレート一体型排水装置をご採用頂きました。

桝流末と落とせる位置で偏芯させるため受桝形状になっています。

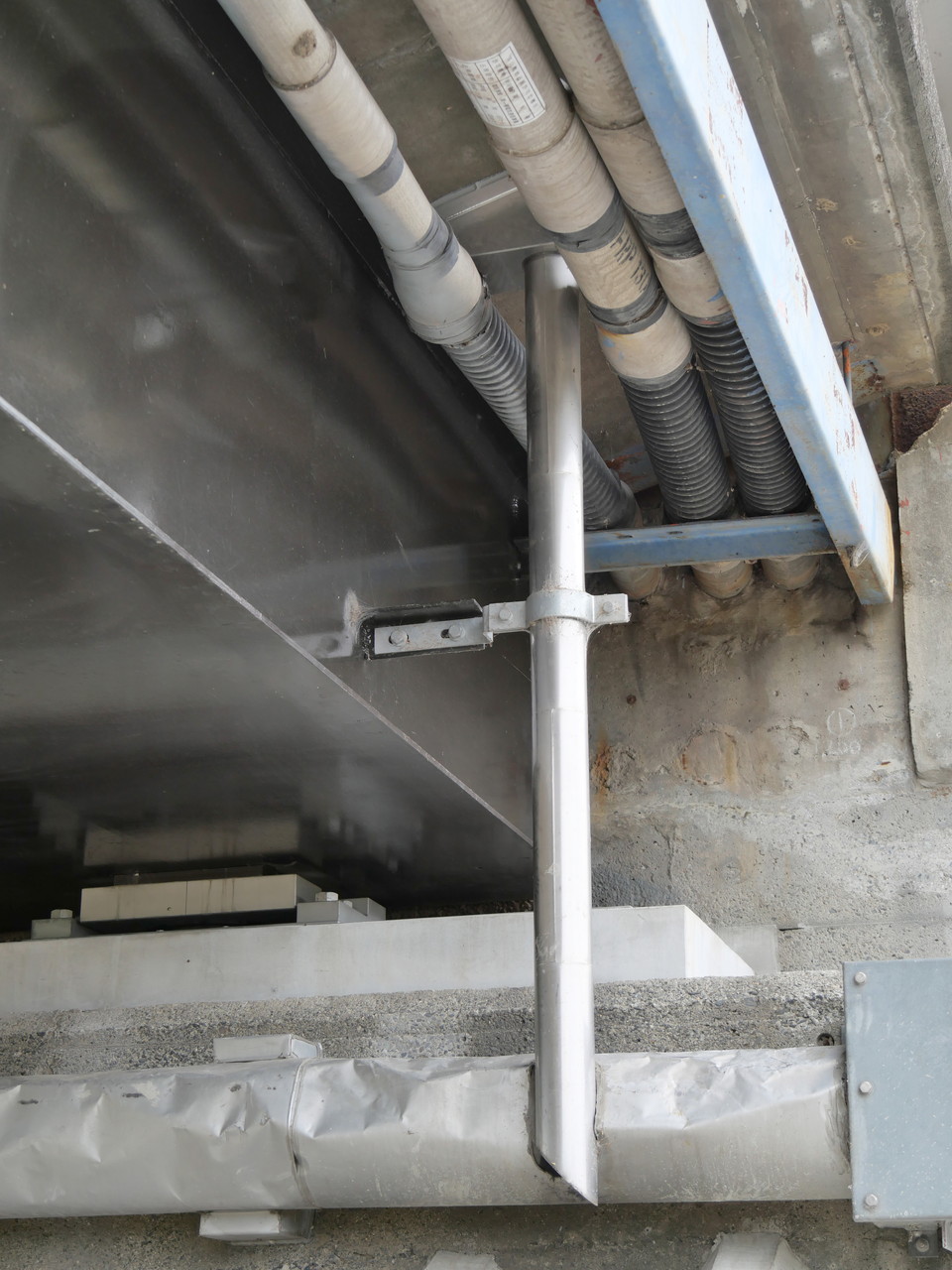

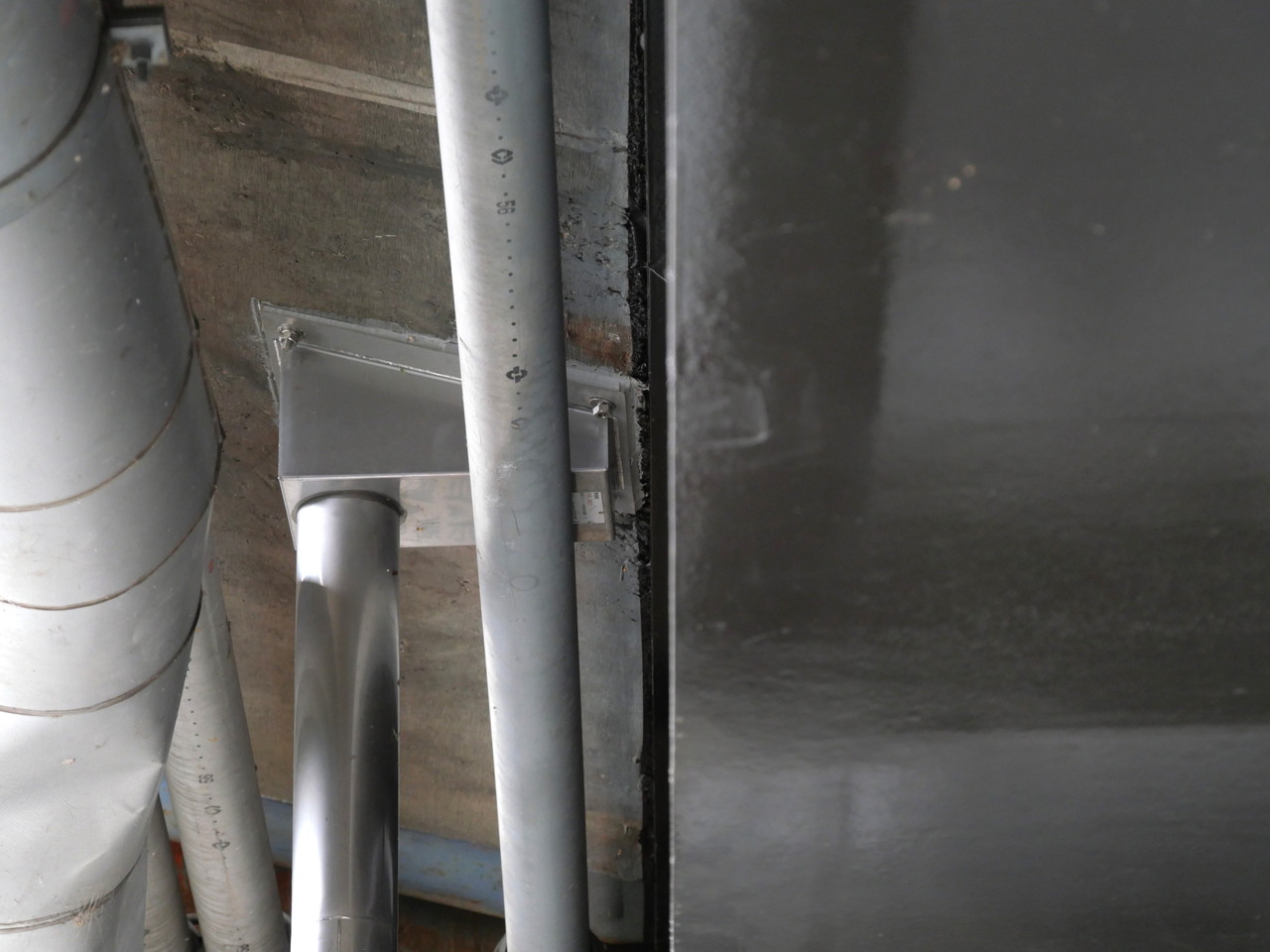

添架管の隙間を通し設置が出来、アンカー用の削孔も出来るよう受桝形状の天板となっています。　　　

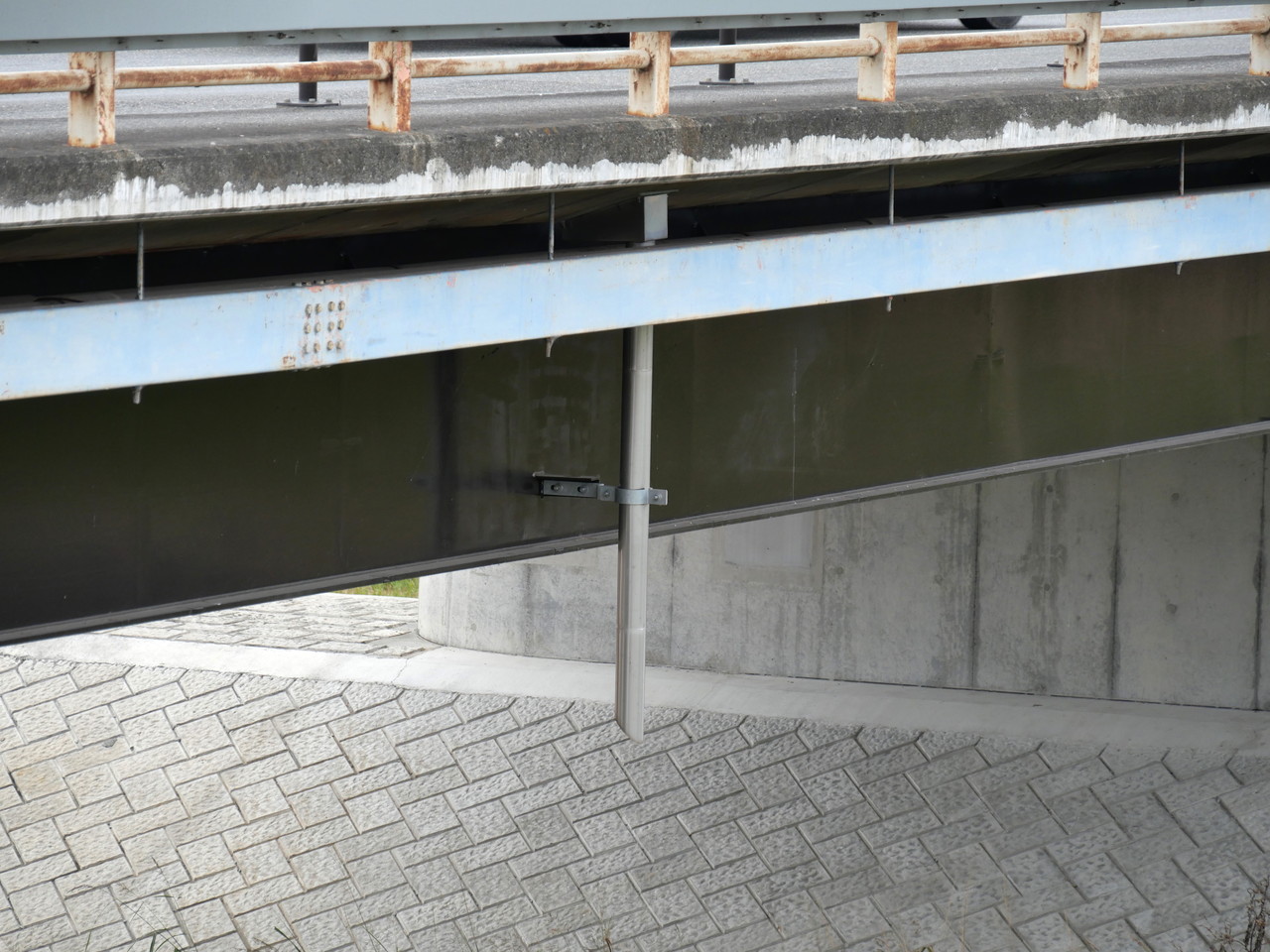

既設管と位置が若干ずれている、桁付の止口流用のため支持金具はクランク（S字）となっています。
