行基大橋 / 大阪府 / 補修 / 天板プレート (NETIS)

・発注者/自治体：大阪市
・排水装置納入日：2024.07
・撮影日：2024.10

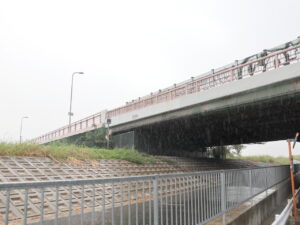

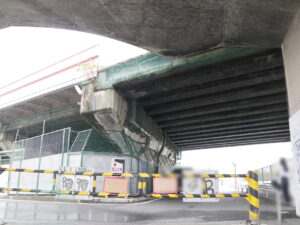

行基大橋 / 大阪府 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「天板プレート一体型排水装置」を採用いただいた事例となります。
  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

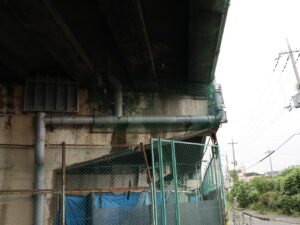

天板プレート一体型排水装置をご採用頂きました。

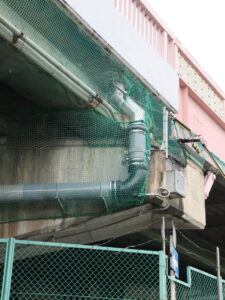

天板プレート→伸縮管（MECジョイント）→塩ビ（VP）管→ゴムエルボ（MEC-L）の順で取り付けられています。
※伸縮管MECジョイント、ゴムエルボMEC-Lは当社でも取り扱いしております

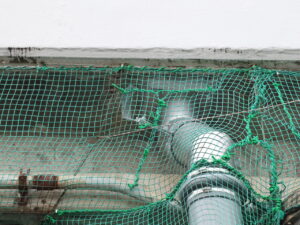

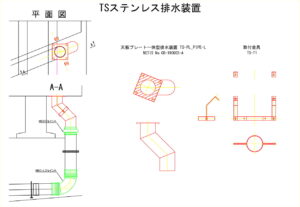

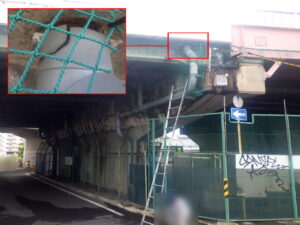

ネットが設置されており見づらいです。形状につきましては下記の図面を参照ください。
