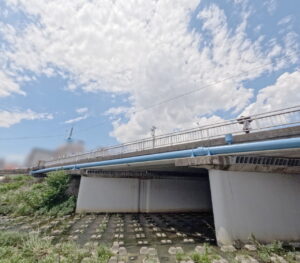

落合橋 / 愛知県 / 補修 / 上面カバー有樋

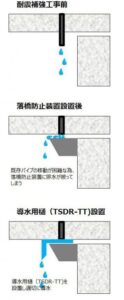

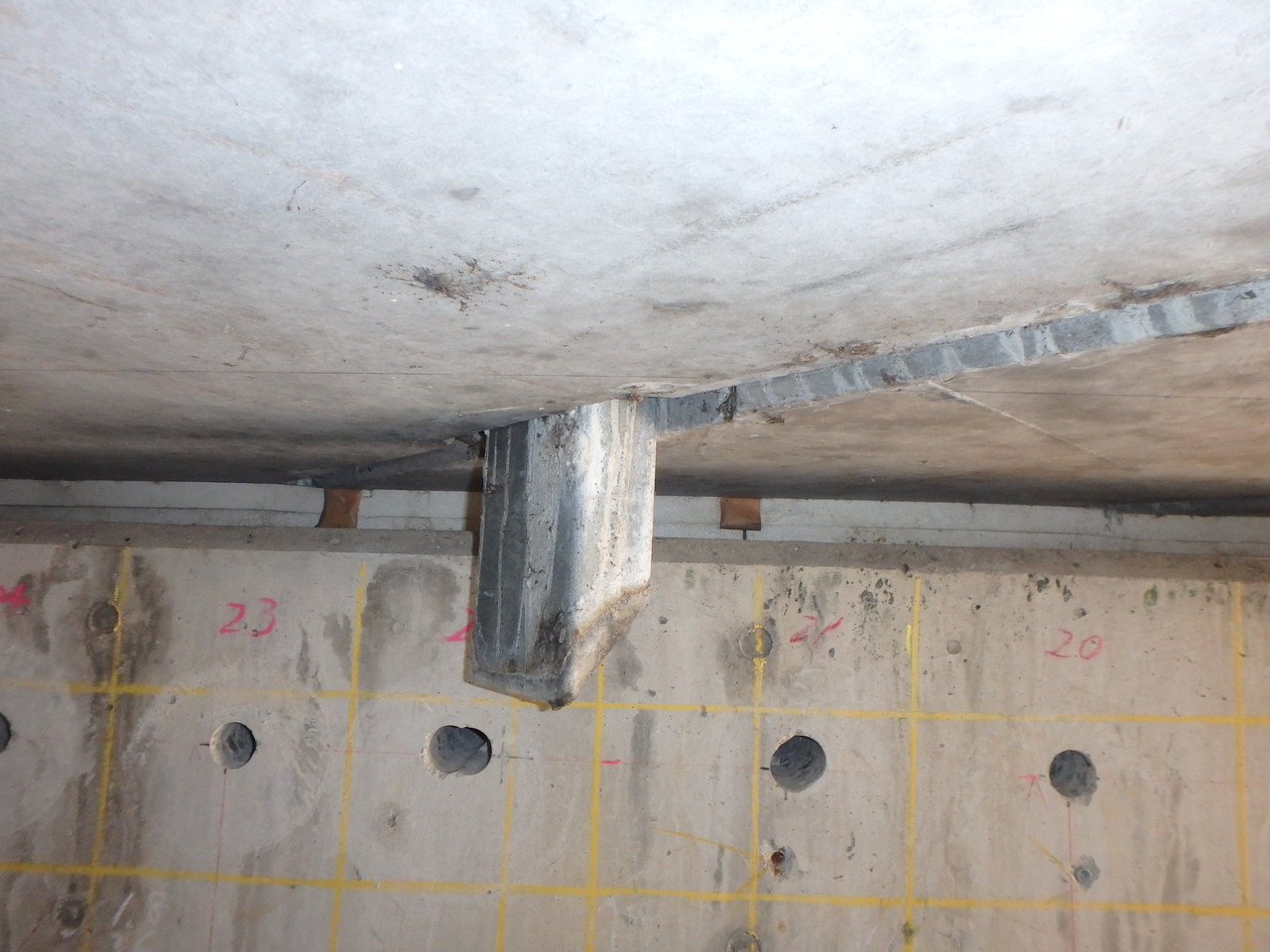

落橋防止装置となる鋼製ブラケットを設置する位置に既設排水管が干渉するため、排水管の流末部を切断してブラケットを設置する計画となりました。

しかし、既設管を切断したままでは、間詰部からの排水が鋼製ブラケットへ直接かかってしまうため、新たに排水を受けてブラケットを避ける導水方法を検討する必要がありました。

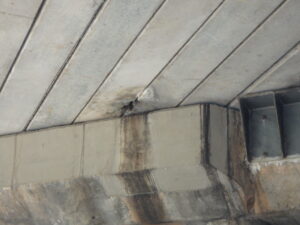

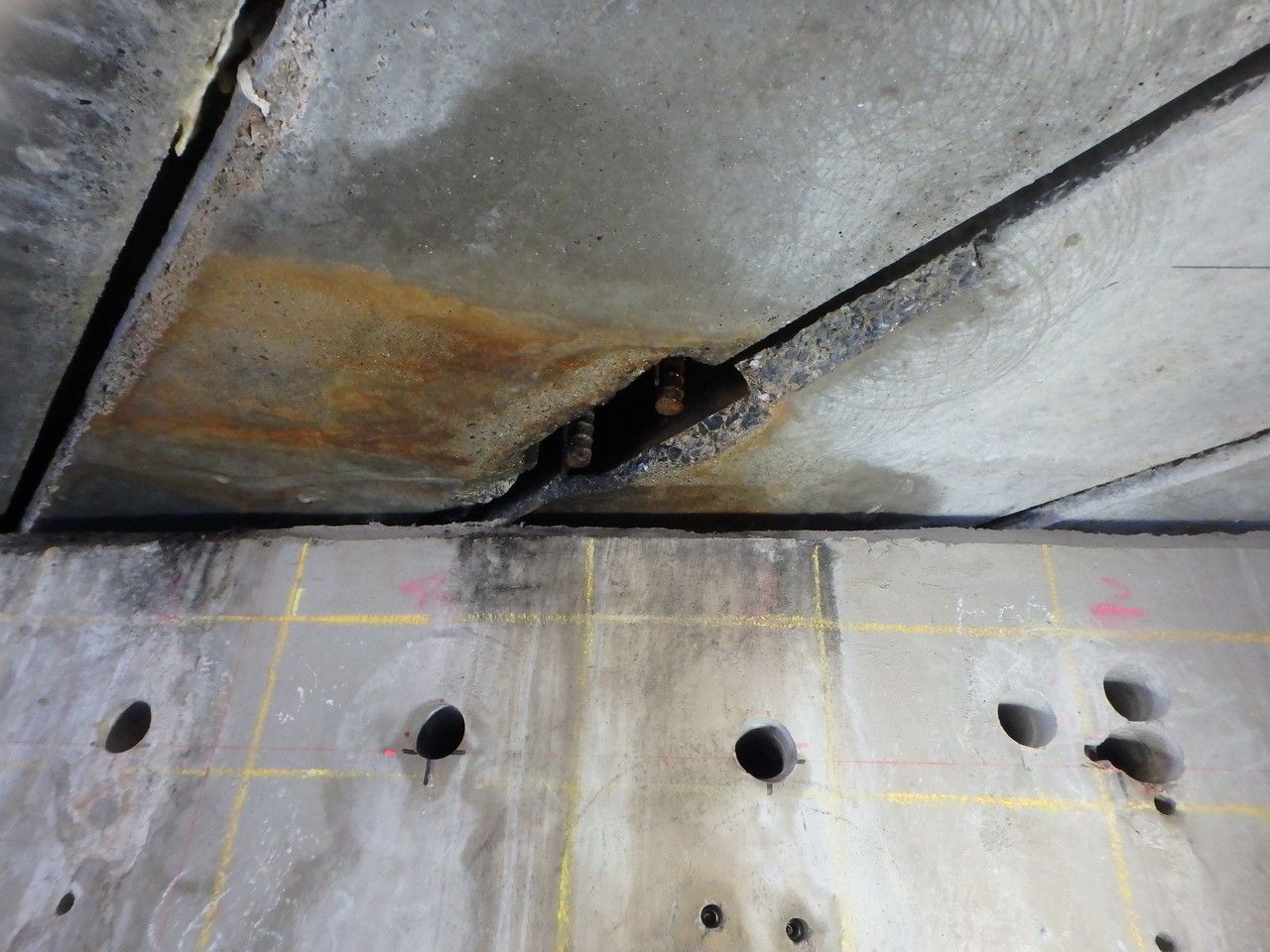

また、一部には既設排水管の腐食・欠損により、流末部が桁下面まで十分に突出していない箇所もありました。

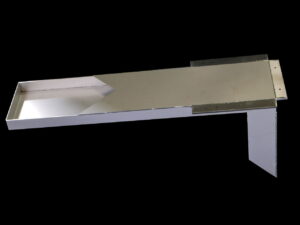

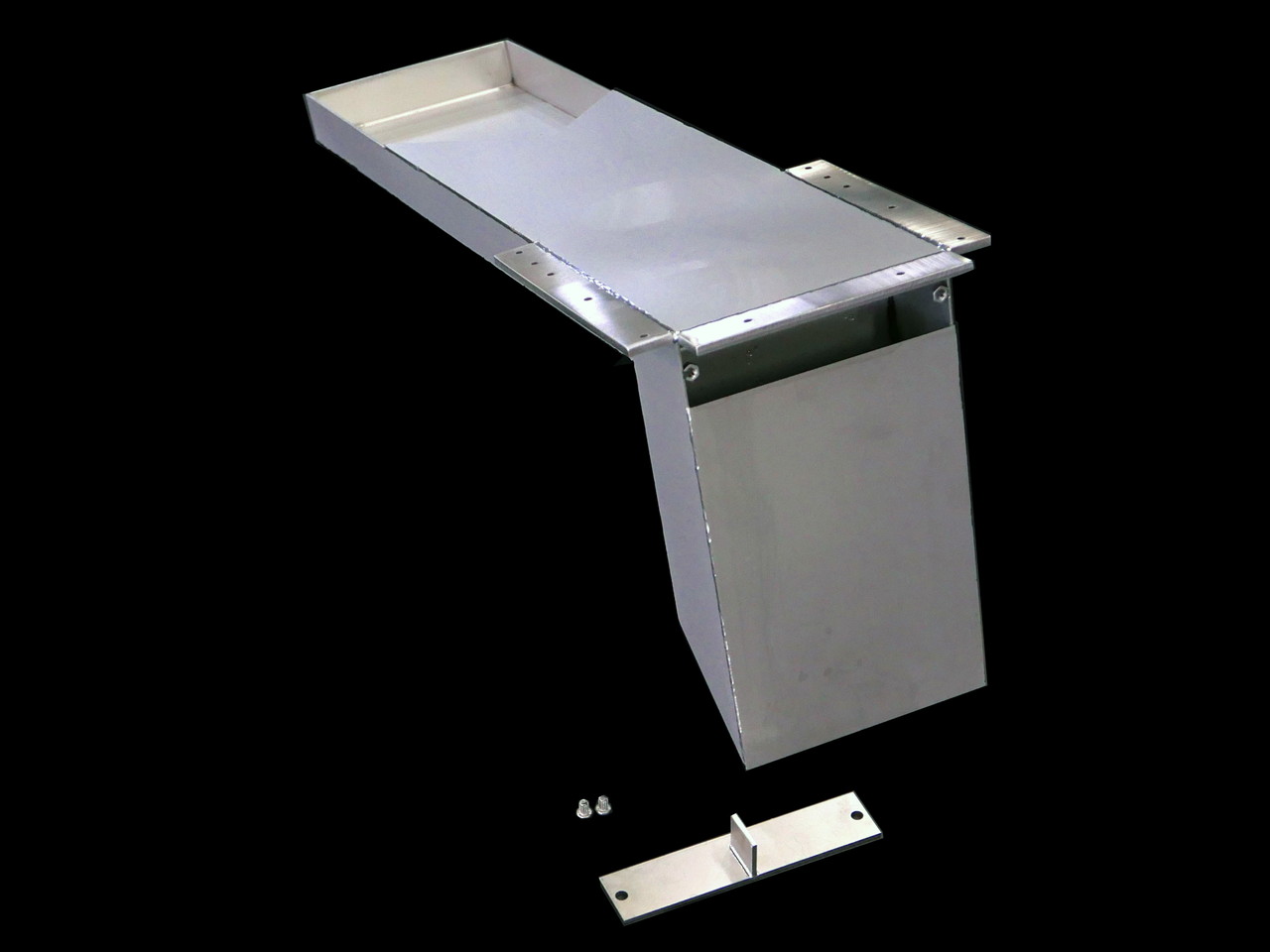

排水樋は、間詰部から流下する排水を受け、落橋防止装置へ直接水がかからない位置まで導水できる薄型形状としています。

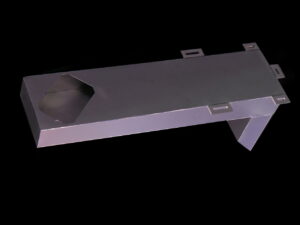

また、樋の上部にはカバーを設け、排水が桁下面へかかりにくく、樋周辺が湿潤状態になりにくいよう配慮した形状としました。

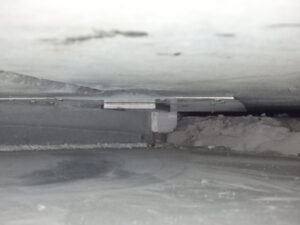

限られた隙間に納めながら必要な位置まで排水できるよう、現場の桁下面と鋼製ブラケットとの位置関係に合わせて樋形状を製作しています。

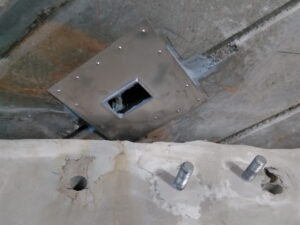

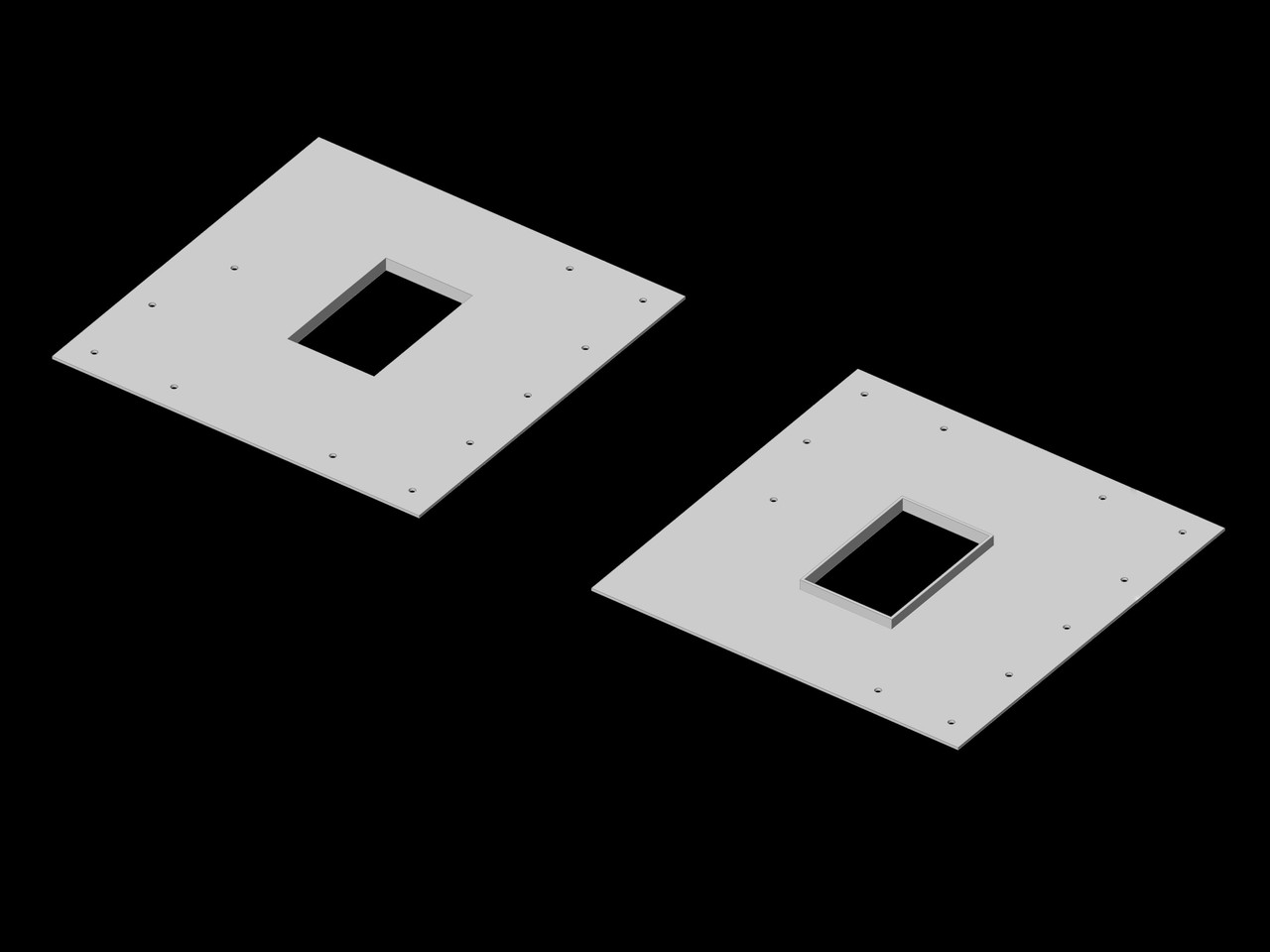

水切りプレートは、落橋防止装置の鋼製ブラケットを設置する前に取り付け、間詰部からの排水を桁下面へ伝わせず、下部の排水樋へ落としやすくする構造としています。

既設排水管の流末部に問題がない箇所と、水切りプレートを設置した箇所では排水を受ける条件が異なるため、それぞれの納まりに合わせた排水樋を製作しています。

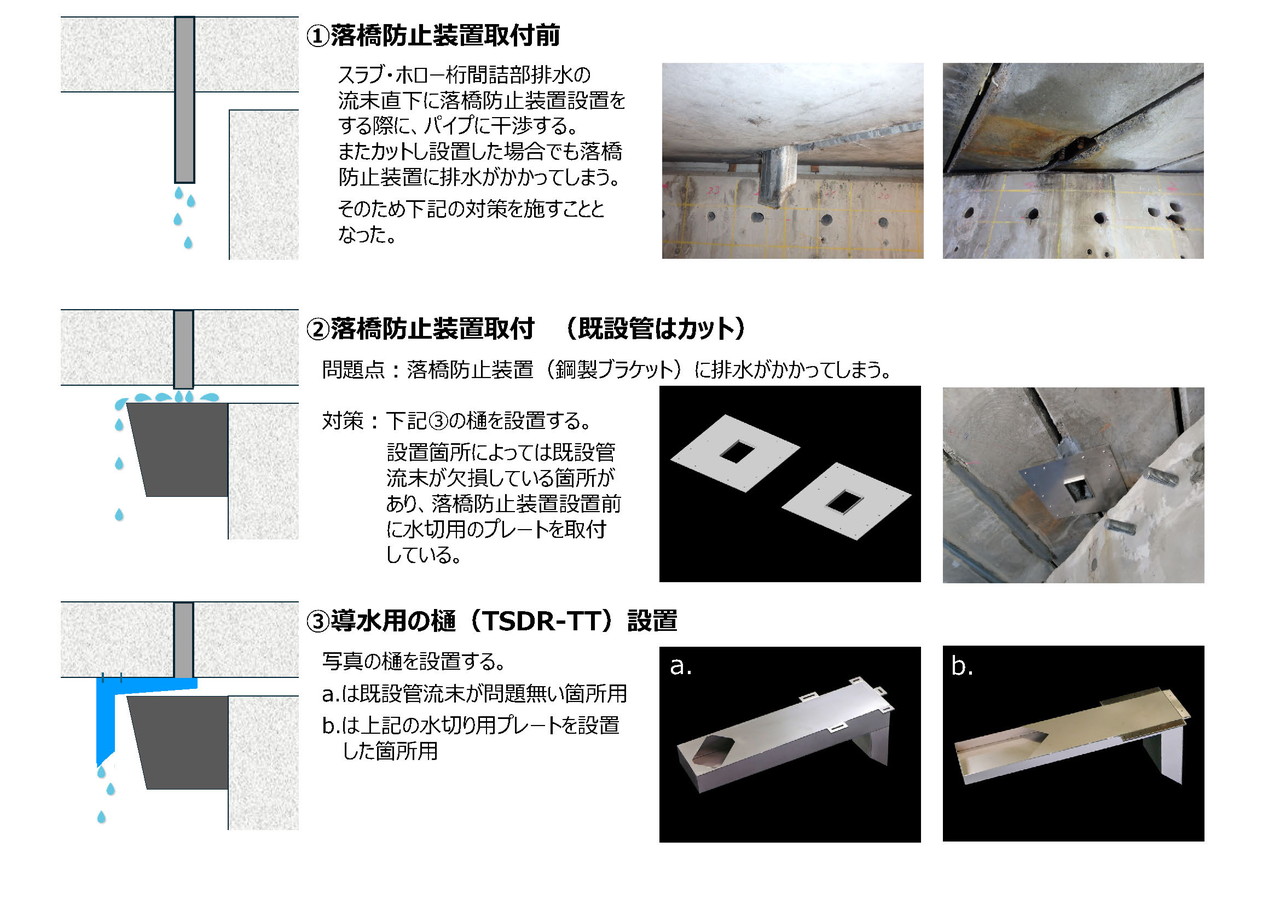

本事例では、既設排水管の切断、鋼製ブラケットとの隙間、水切りプレートの必要性などを確認しながら、排水樋の形状と導水方法を検討しました。

排水管・排水樋・水切りプレートなどを組み合わせ、既設構造物や新設する補強部材との位置関係に応じた形状の提案・作図・製作を行っています。

「補強部材と既設排水管が干渉する」「排水管を切断すると構造物へ水がかかる」といった場合も、お気軽にご相談ください。
