松川橋 / 長野県 / 補修 / 排水管 天板プレート (NETIS)

・発注者/自治体：長野県 須坂建設事務所
・排水装置納入日：2021.03
・撮影日：2024.04

松川橋 / 長野県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「天板プレート一体型排水装置」「高気密ステンレス排水管」を採用いただいた事例となります。

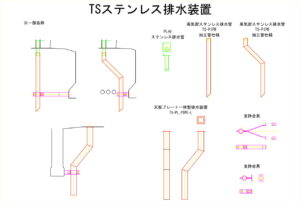

  橋梁補修における排水装置の更新や、補修（保全・維持管理）設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

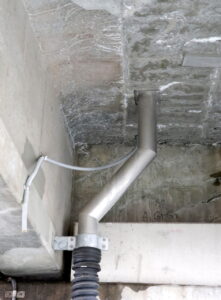

こちらは天板プレート仕様です。樹脂系のフレキシブル管に接続されています。

既設管の中に管を挿入し、高気密ステンレス排水管を接続しています。

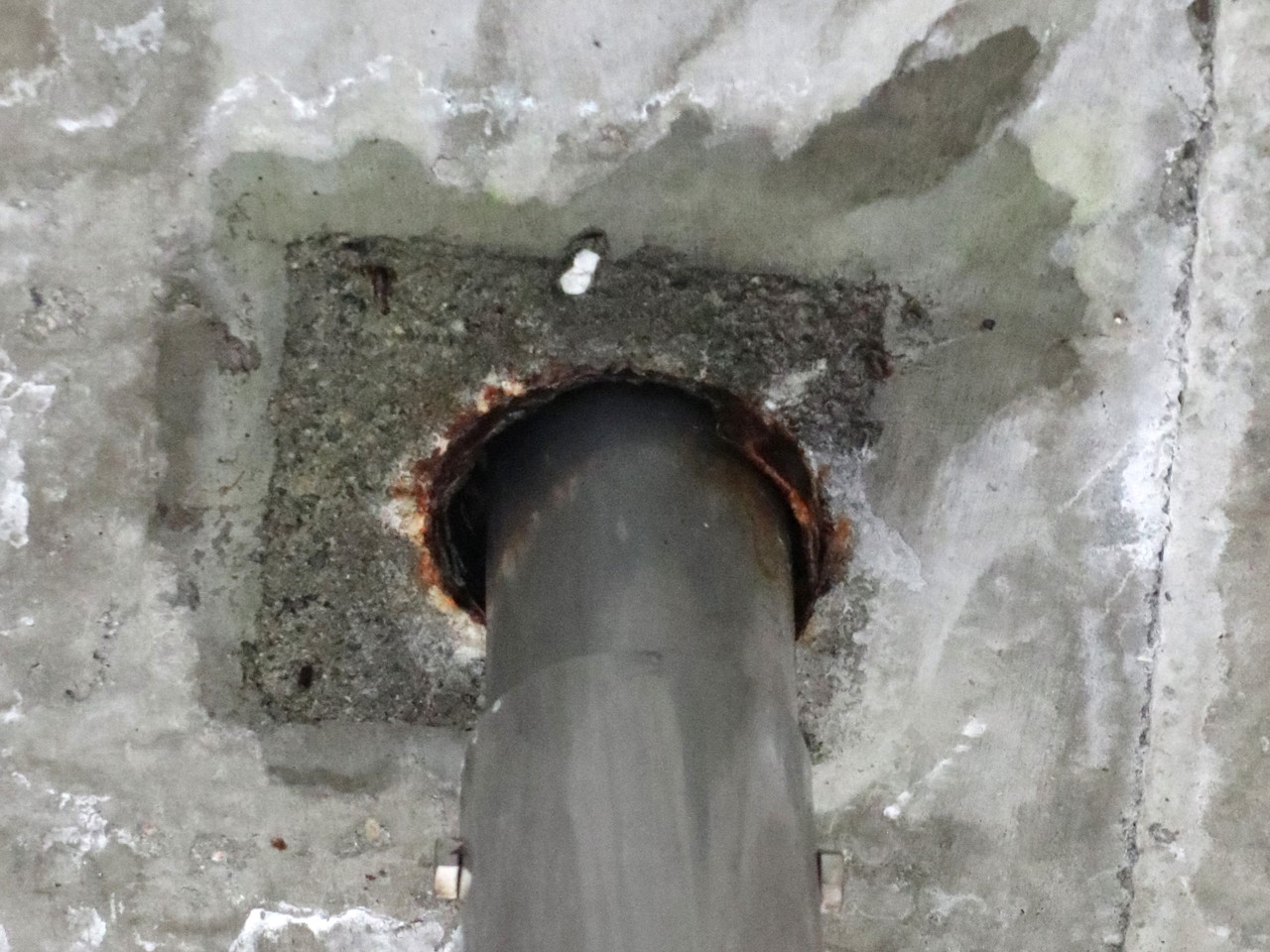

既設の埋設管（桝）の中に新たな排水管を挿入しております。そのため既設管の見えている箇所は錆びが発生しております。

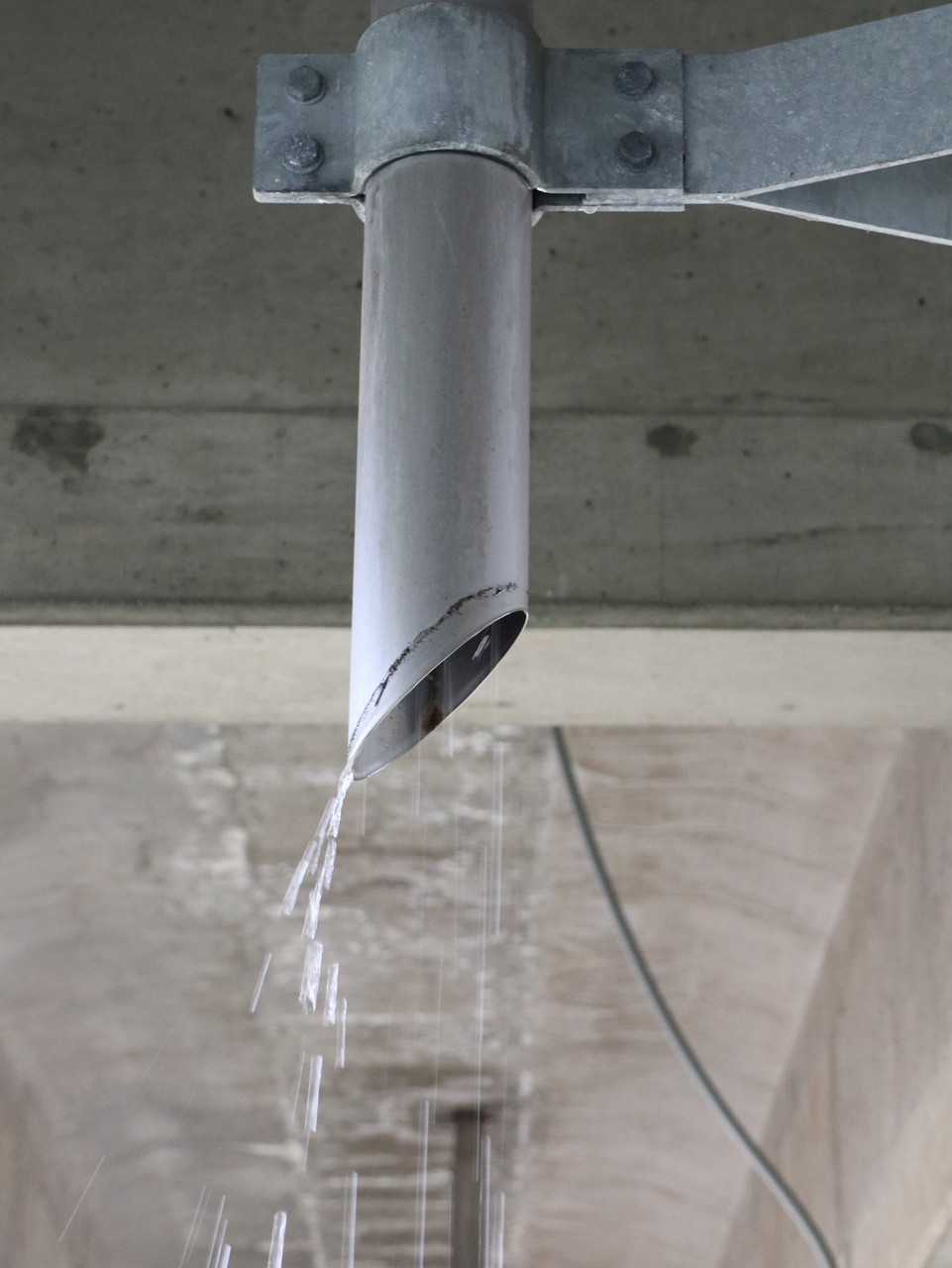

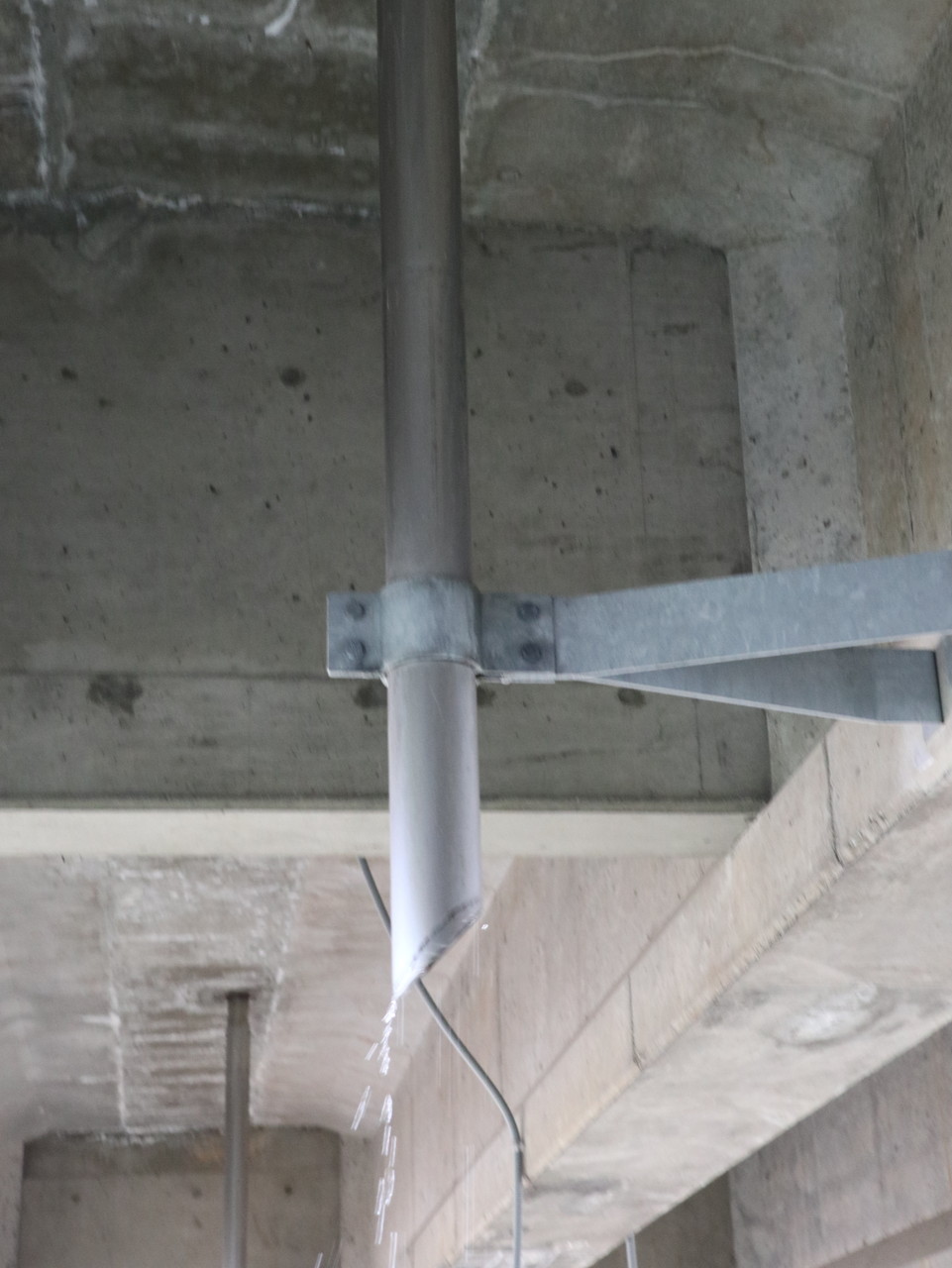

排水の様子/排水状況は見えます。この場合は斜切に沿って流れているのが見て取れます。
