東橋側道橋 / 埼玉県 / 補修 / 天板プレート (NETIS)

・発注者/自治体:朝霞市
・排水装置納入日:2026.01
・撮影日:2026.10

施工概要(橋梁排水)

東橋側道橋 / 埼玉県 において実施した、橋梁排水の補修工事に関する施工事例です。

  本施工事例は、橋梁補修工事の一環として、当社TSステンレス排水装置「天板プレート一体型排水装置」を採用いただいた事例となります。
  橋梁補修における排水装置の更新や、補修(保全・維持管理)設計において排水装置を検討されている現場担当者・設計者・建設コンサルタントの皆様に向けた参考資料として、設置後の現場写真に加え、参考図面や点検・調査時・施工時の写真等をご紹介します。
  製品に関するお問い合わせ、図面のご希望、作図のご依頼等は、下記フォームよりお気軽にお問い合わせください。

橋梁排水 工法について

3Dモデルを読み込んでいます…

お好みの角度・大きさに調整した3D画像を、提案書などにご利用いただけます。

回転:ドラッグ / 拡大・縮小:ホイール

表示位置の移動:マウスの右ボタンを押したままドラッグ
(スマートフォンでは2本指でスライド)

橋梁補修工事に伴うデッキプレート下面の排水装置設置

課題・問題点:
デッキプレート下面の既設排水を、どのように補修・導水するか

デッキプレート橋の排水補修では、既設排水部の構造や取付面の波形、異種金属接触などを考慮しながら、補修後の排水経路を検討する必要があります。

デッキプレート部の補修上の課題を見る

デッキプレートの既設排水管は、デッキプレートと一体となった構造の場合も多く、補修時に既設管との接続や部分的な利用が難しいことがあります。

また、既設排水部を撤去すると、既設管の一部を水切りとして残せない場合があり、排水がデッキプレート下面へ伝わらないよう止水方法も考慮する必要があります。

さらに、鋼製デッキプレートにステンレス製排水装置を取り付ける場合には、異種金属接触への対策も必要となります。

加えて、デッキプレート下面は波形となっているため、一般的な平板状の天板プレートでは取付面との間に大きな隙間が生じやすいことも課題となります。

対策内容:
デッキプレートの波形に合わせた天板プレートで排水を受ける

デッキプレート下面の波形に合わせて天板プレートを製作し、取付面との隙間をできるだけ小さくした形状で排水を受けています。

波形天板プレート・止水方法を見る

一般的な平板状の天板プレートではなく、デッキプレート下面の凹凸に合わせた立体形状とすることで、取付面との隙間を抑えています。

完全に隙間をなくすことはできませんが、あらかじめデッキプレート形状に近づけて製作することで、現地のシール材だけに止水を依存する範囲を少なくすることができます。

天板プレートと鋼製デッキプレートとの間にはEPDMを挟み、異種金属接触を避ける絶縁対策を行っています。

なお、波形に合わせて製作した場合でも取付面との間には隙間が生じるため、デッキプレート下面への伝い水を防ぐため、現地でシール材を施工して止水する必要があります。

支持・導水方法:
上横構・横桁との干渉を避け、橋座上に排水を落とさない位置まで導水

本現場では天板プレート部をコンクリートアンカーで固定せず、排水管に2箇所の支持金具を設けて固定しています。また、橋座上の滞水を防ぐため、排水管を橋軸方向へ横引きして流末位置を調整しています。

支持方法・排水経路を見る

デッキプレート下面には上横構が配置され、横桁とも取り合う構造となっているため、これらの部材と干渉しない位置を選定して排水管を配置しています。

支持金具についても、上横構や横桁との干渉を避けられる位置に配置し、桁へ孔明して固定しています。

また、排水を橋座上へ直接落とさず、橋軸方向へ横引きして橋座から離れた位置まで導水しています。

流末部は桁下フランジより低い位置まで導くため、横方向へ延ばした後に下向きへ方向を変え、吊り下げる形状としています。

デッキプレートの形状・既設構造に応じた排水補修をご提案

デッキプレート下面の排水補修では、天板プレート・排水管・支持方法を現場条件に合わせて組み合わせて検討します。

取付方法・形状変更について見る

本事例のように排水管側の支持金具で固定する方法のほか、条件によってはデッキプレートおよび背面のコンクリートへ孔明し、コンクリートアンカーを使用して天板プレートを固定する方法も考えられます。

コンクリートアンカーによる固定を検討する場合は、アンカーを設置できるコンクリートの有無や状態、固定条件などを確認したうえで取付方法を決定する必要があります。

天板プレートについては平面形状だけでなく、本事例のようにデッキプレートの波形に合わせた立体形状で製作することも可能です。

また、排水管についても、上横構・横桁などの既設部材との干渉を避けながら、橋座上へ排水を落とさず滞水を防ぐための横引きや、流末位置の変更を含めて検討することができます。

既設排水部の補修方法から、波形に合わせた天板プレート、周辺部材を避けた配管経路、支持方法、橋座上の滞水を避けるための流末位置まで、現場条件に応じた形状の提案・作図・製作を行っていますので、お気軽にお問い合わせください。


※CADデータは、構造や納まりの説明を目的として作成した参考モデルです。実際の現場とは形状・寸法が異なる場合があり、一部の構造を簡略化している場合があります。


ほかの解説付き事例を見る


現場・設置写真

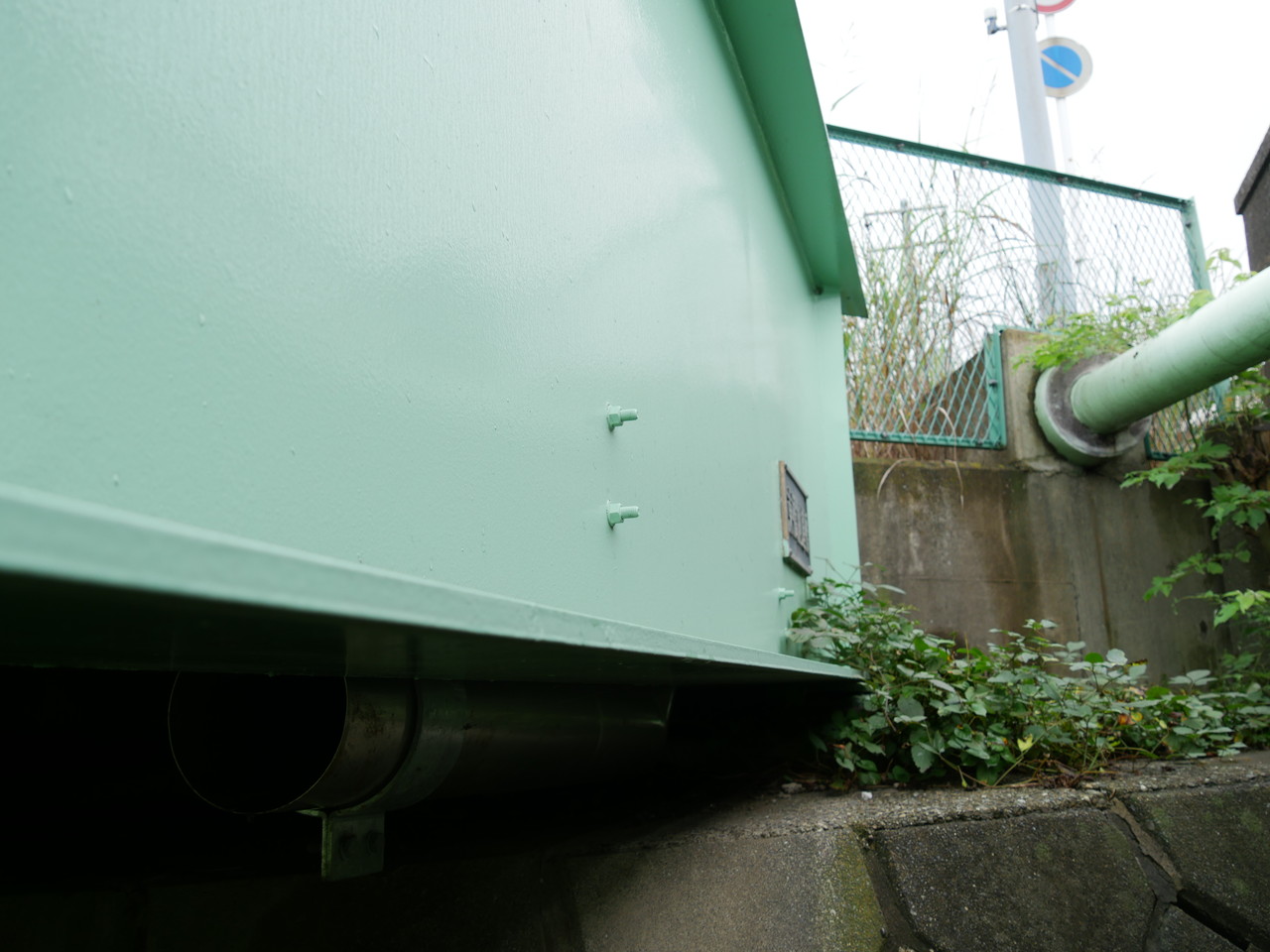

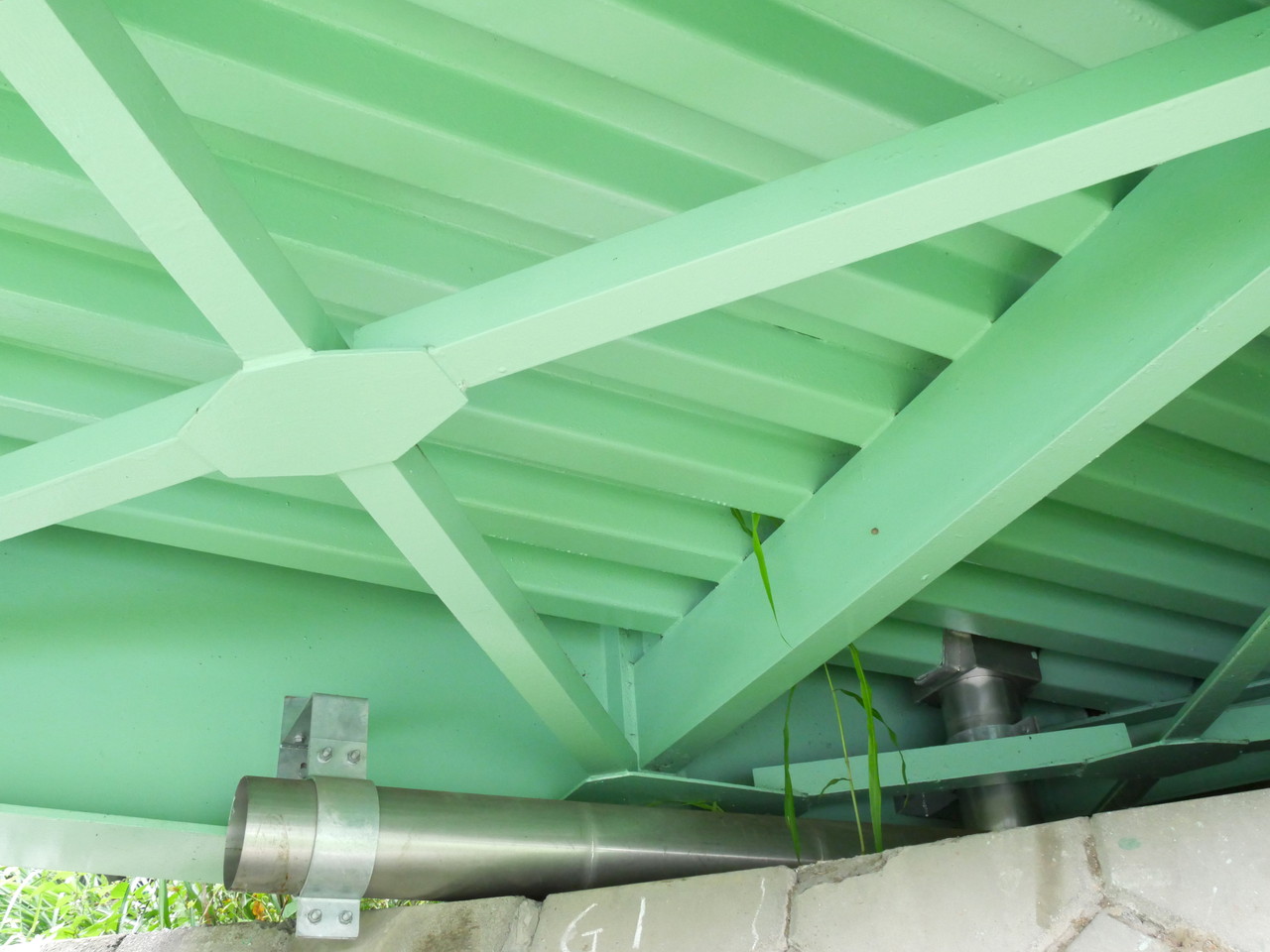

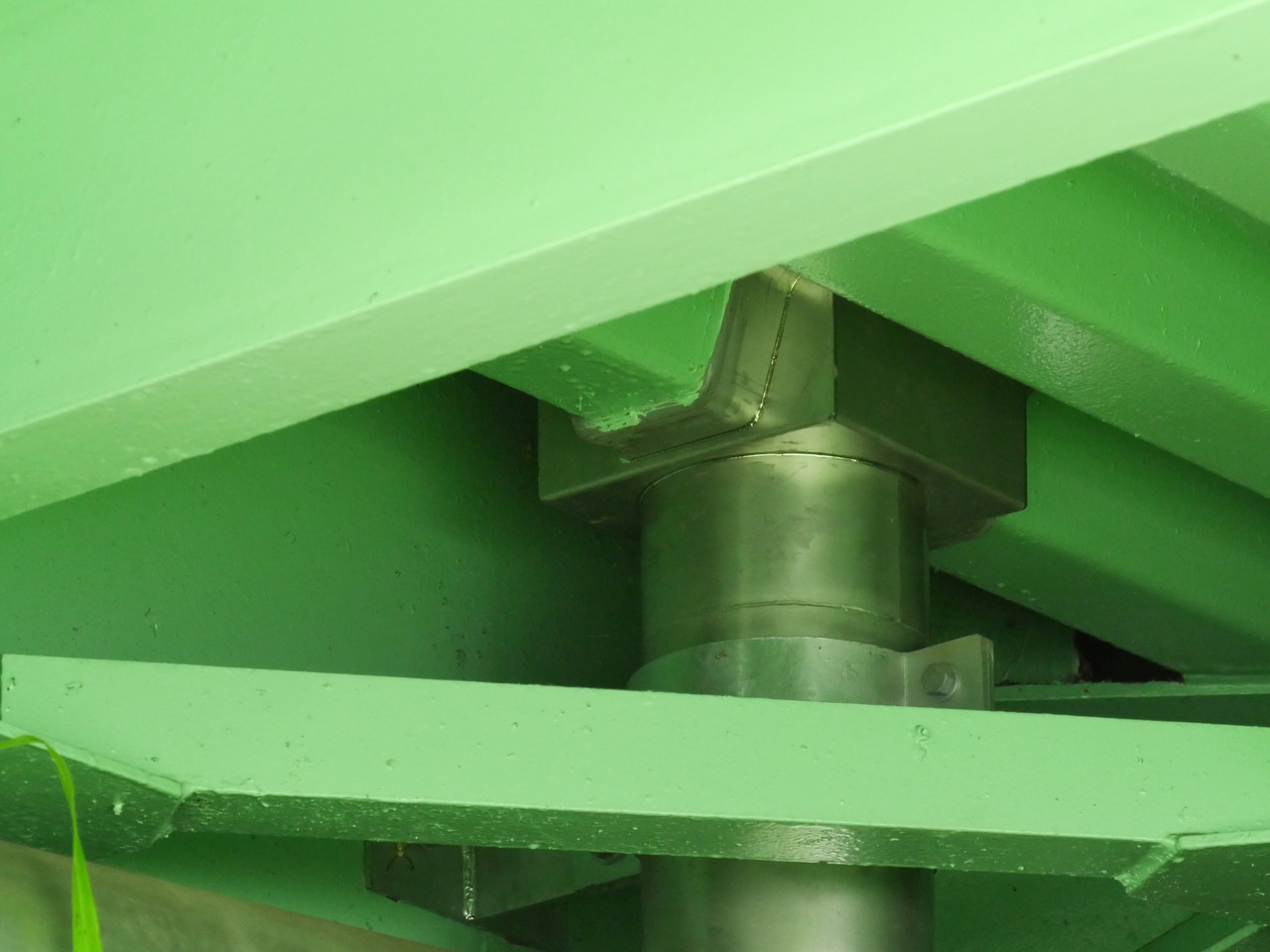

天板プレート一体型排水装置をご採用頂きました。

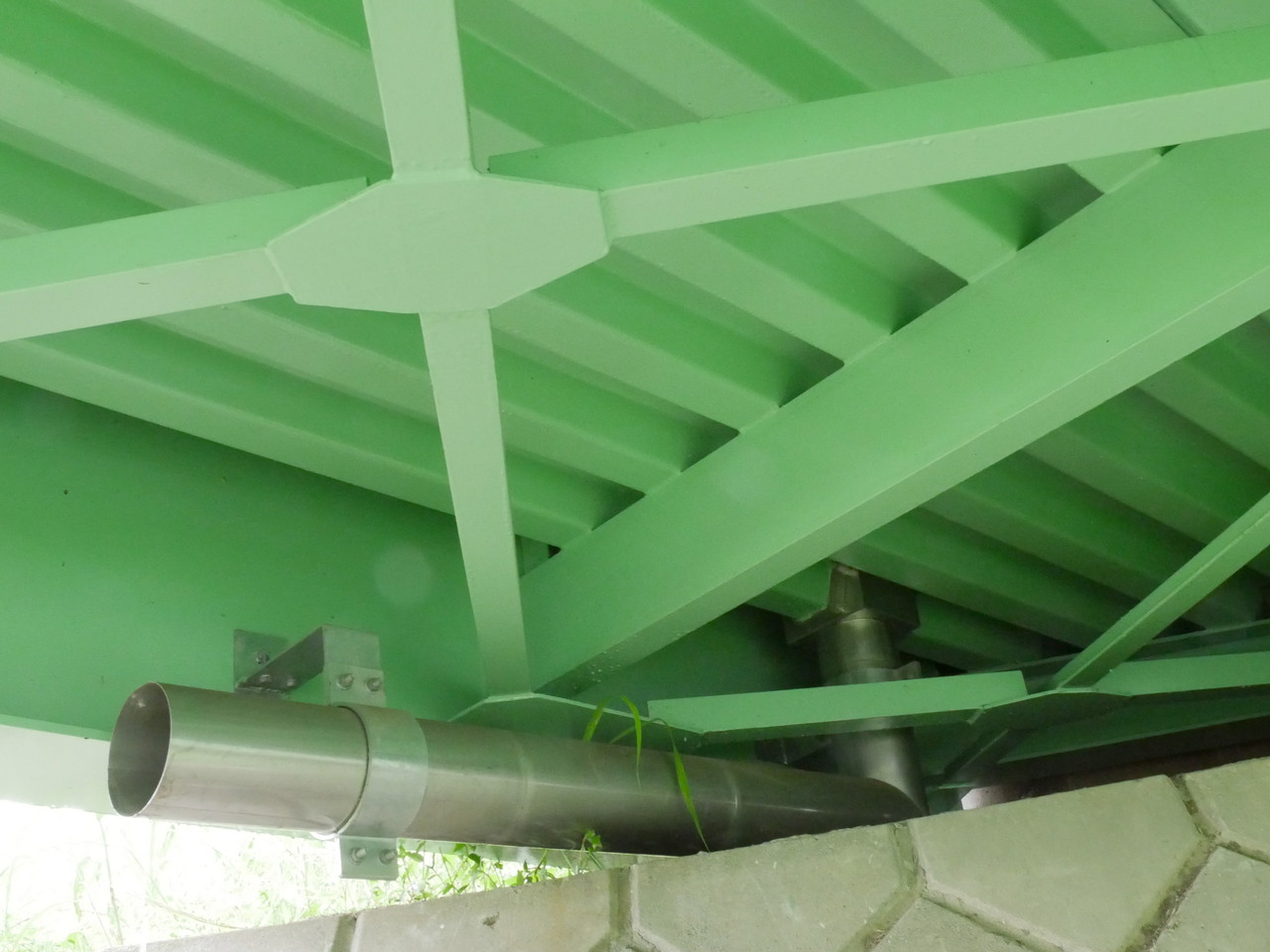

デッキプレートの形状に合わせ天板部を製作しています。
※絶縁のEPDMを挟んで設置

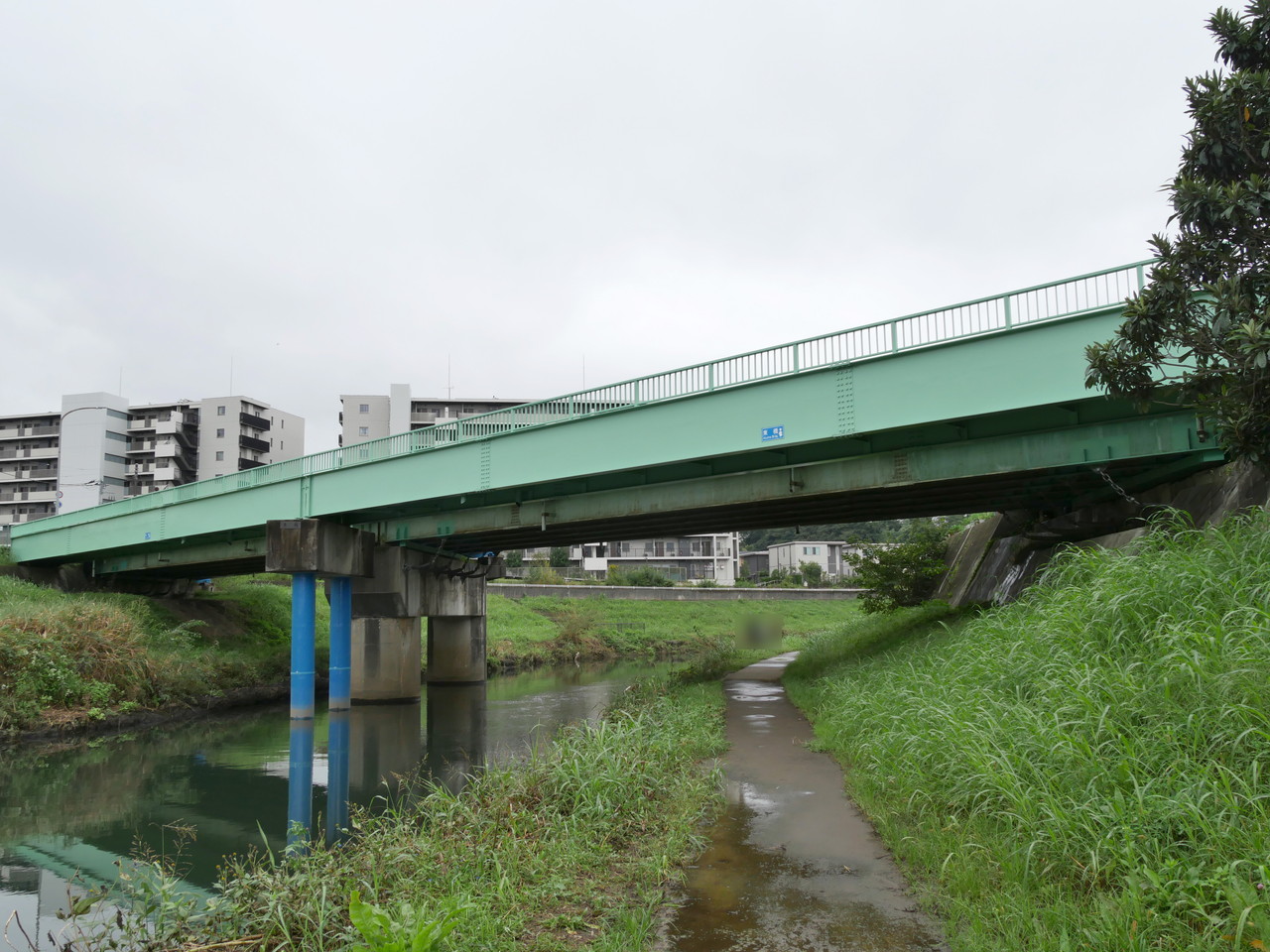

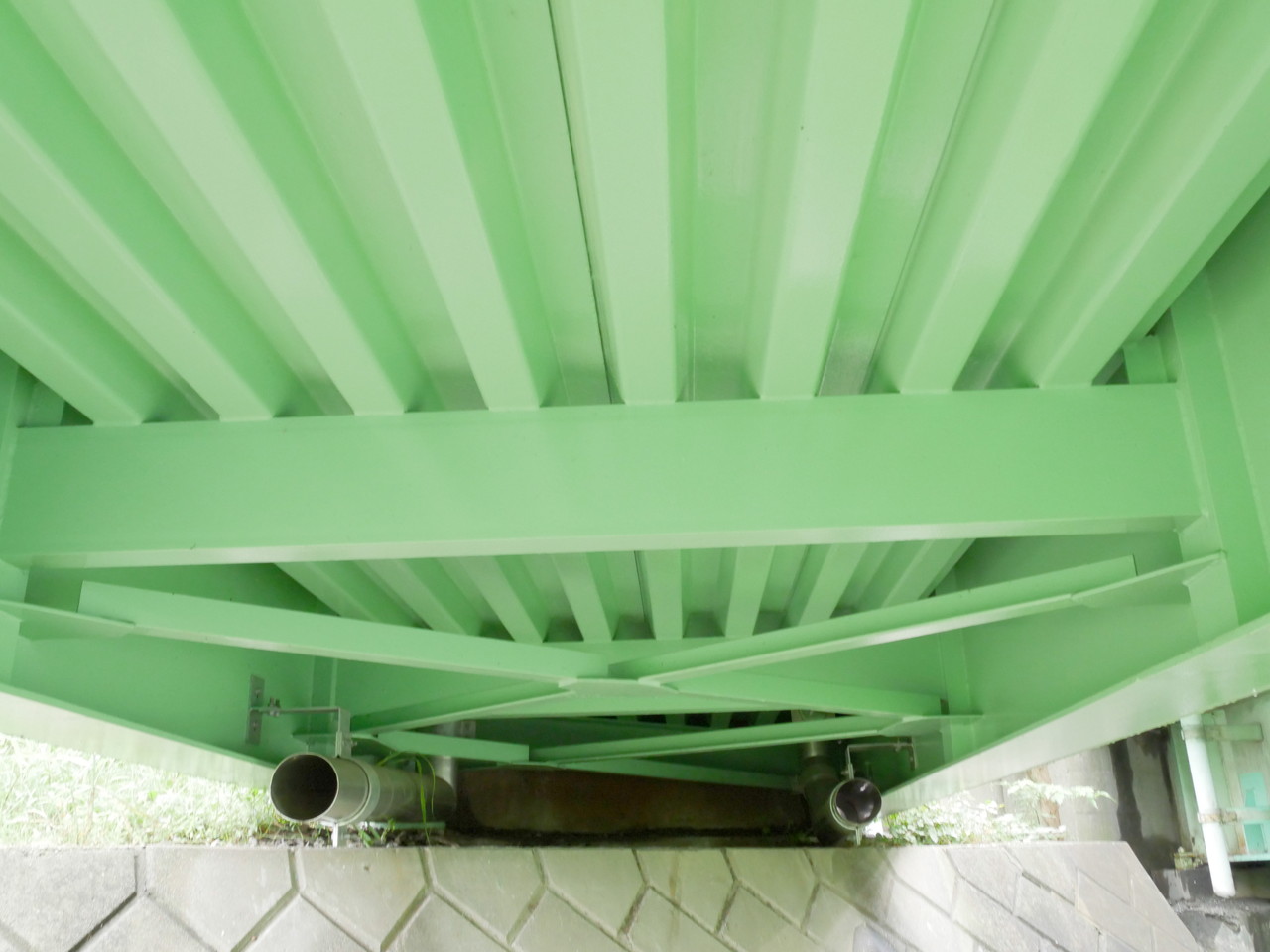

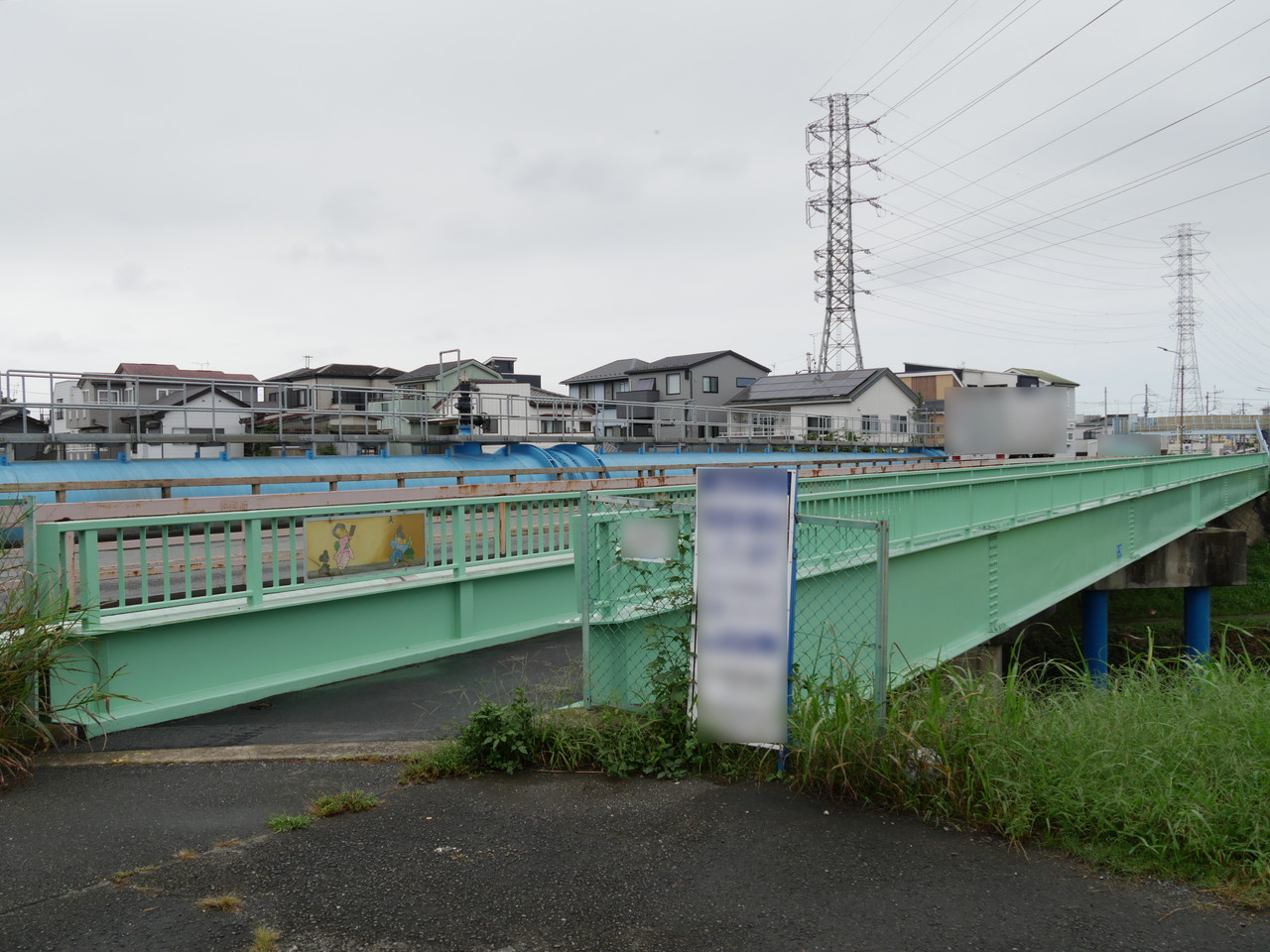

朝霞市 市道22号線 黒目川に架かる橋梁に排水装置を採用頂きました。

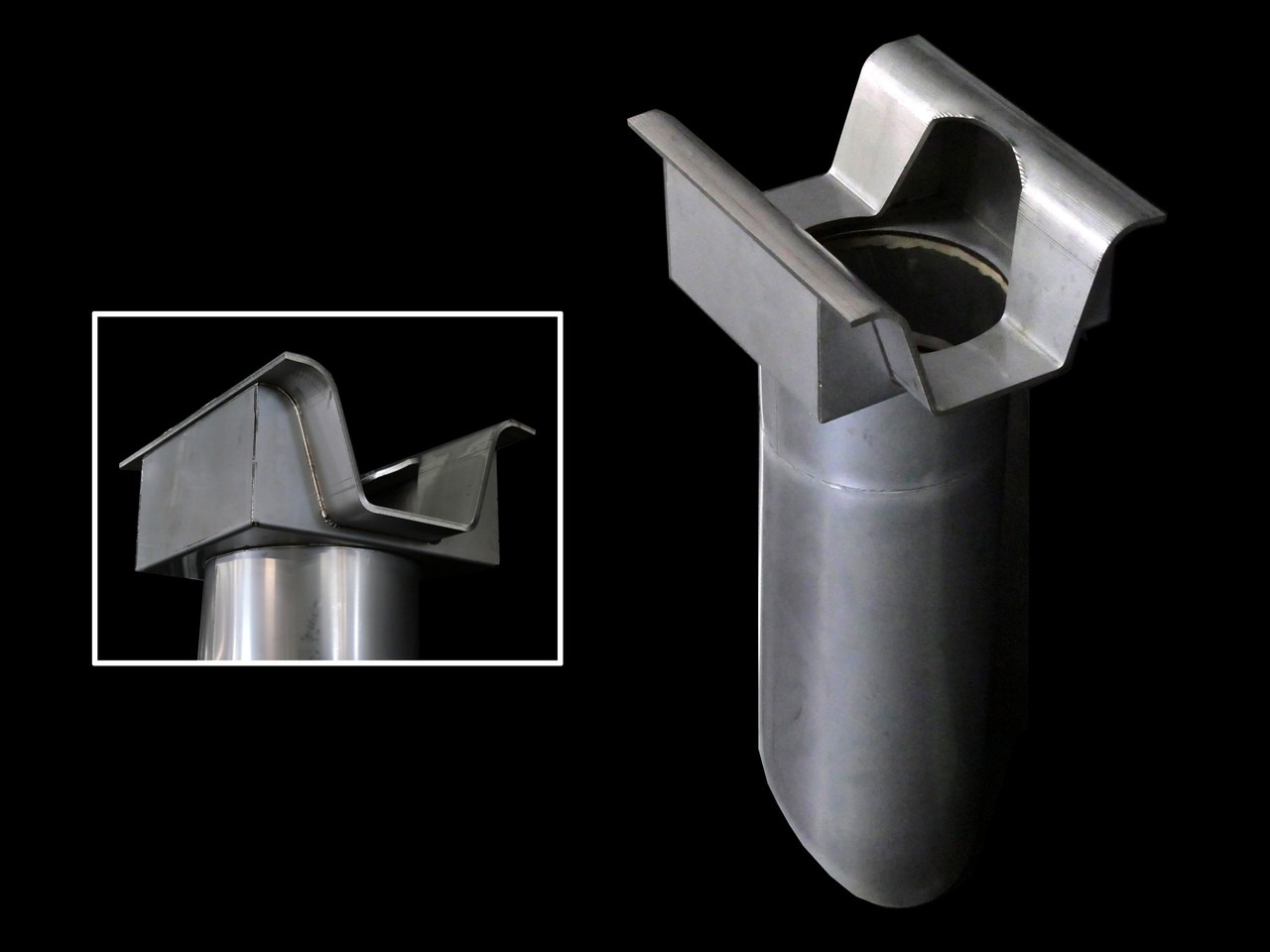

(近似)製品写真、イメージ、図面

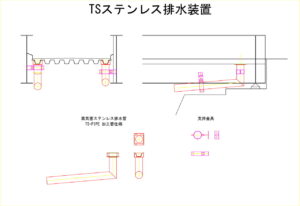

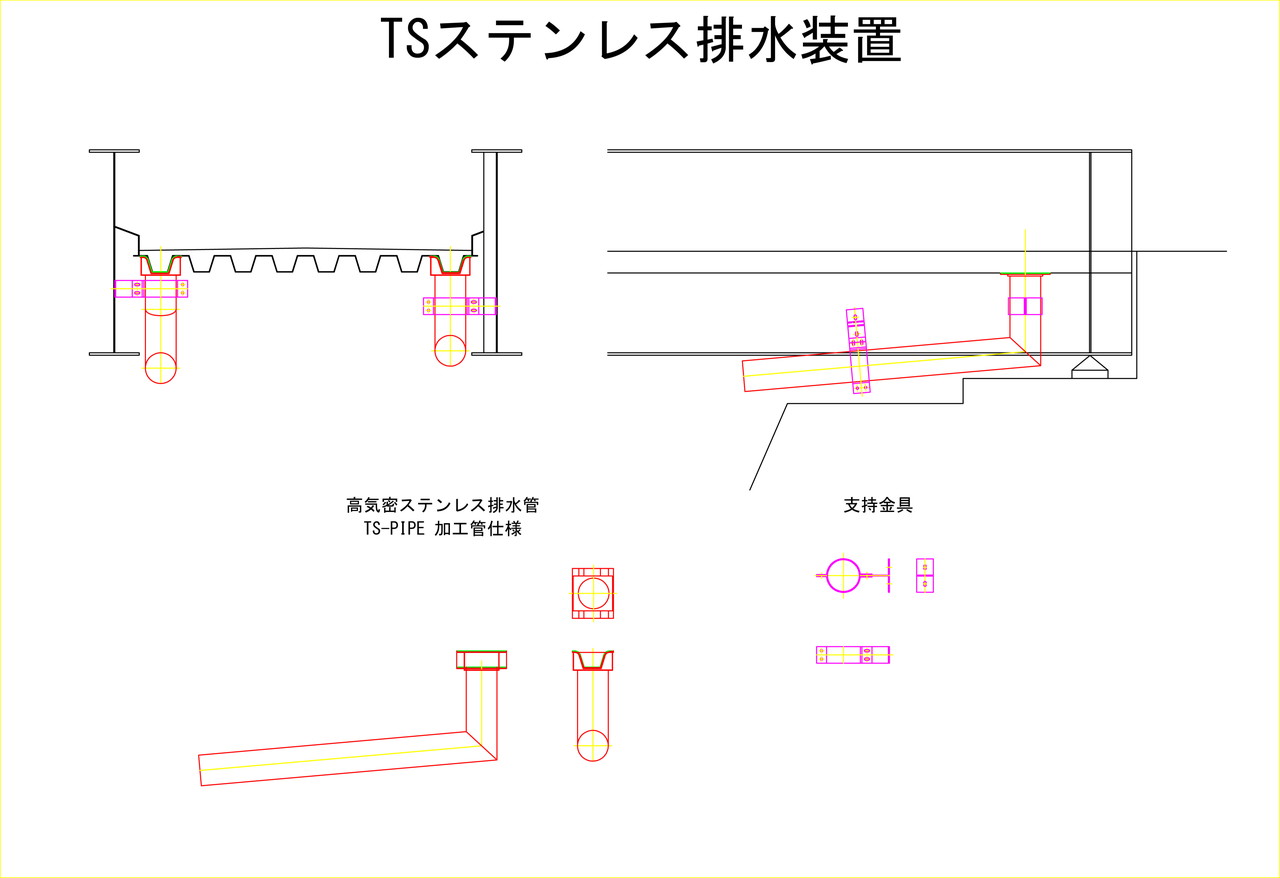

橋梁デッキプレート下面への排水図面

参考:調査時等、施工・補修前写真

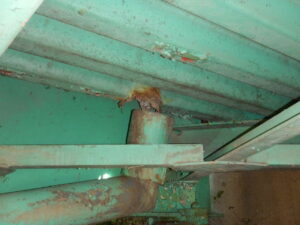

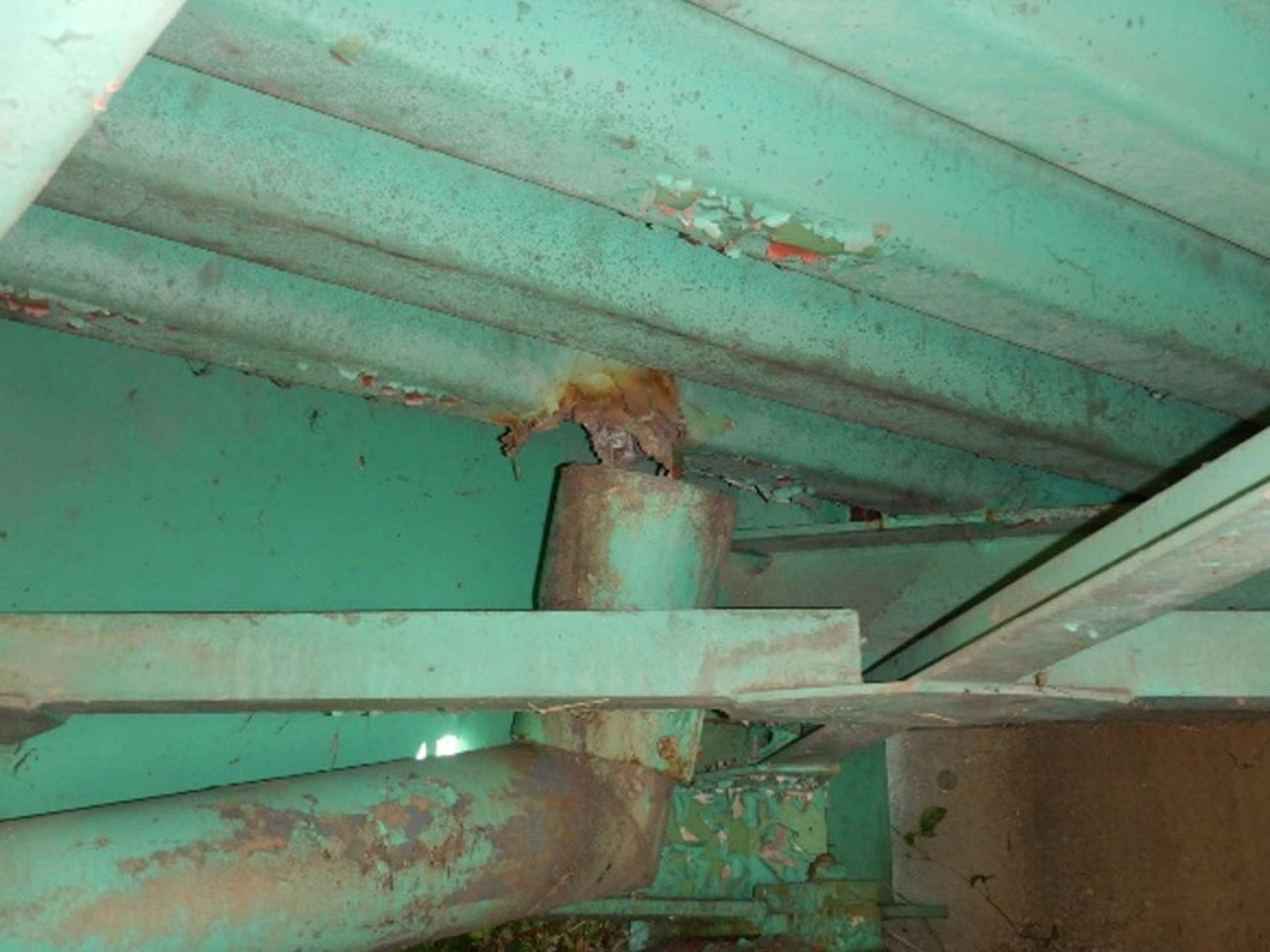

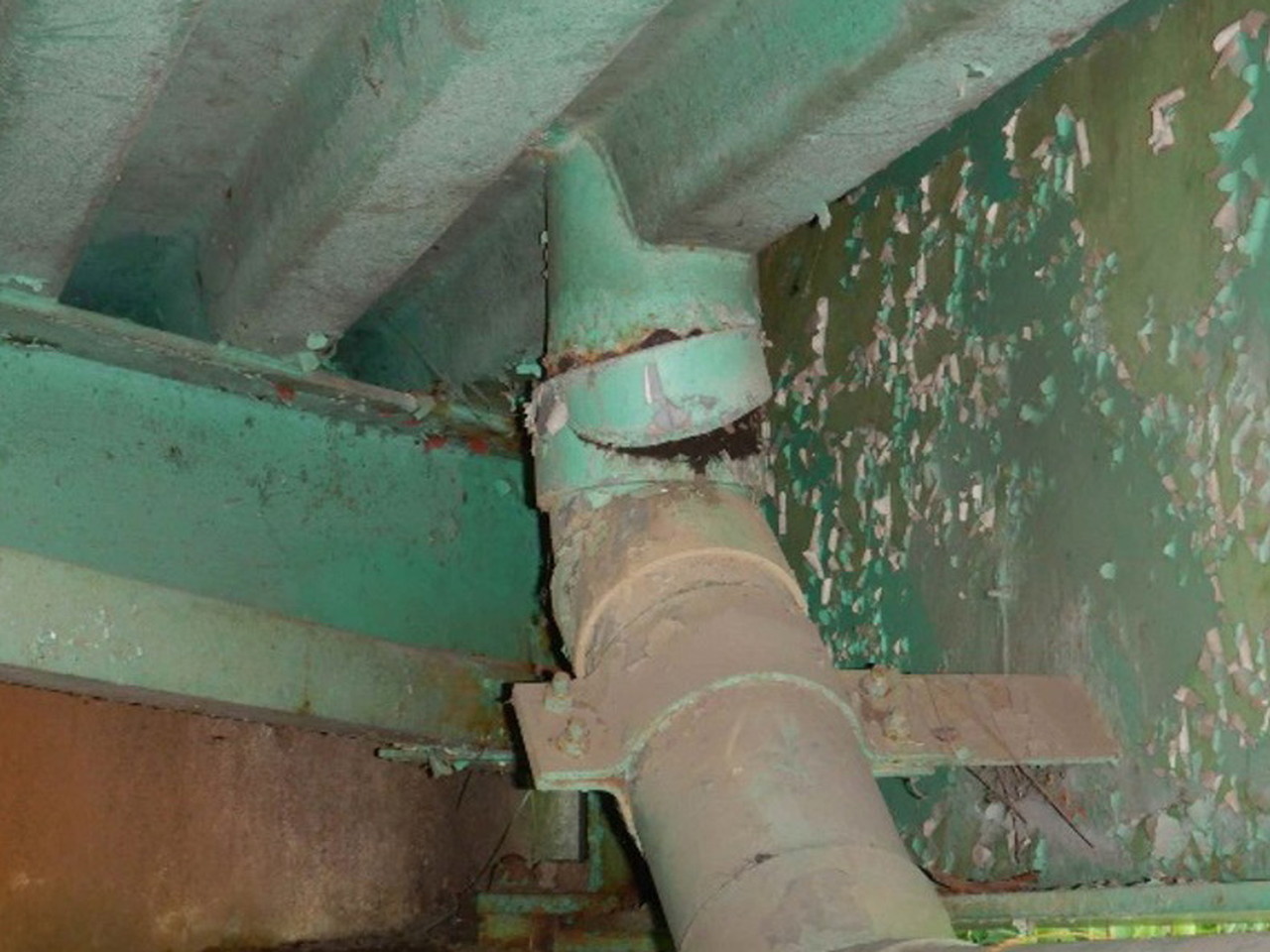

橋梁既設排水、損傷腐食写真
