①-A. （主に）補修工事（嵩上げ、床版貫通管、地覆貫通管）へのご提案例

橋梁排水桝　画像（主に）補修工事（嵩上げ、床版貫通パイプ、地覆貫通管）へのご提案例。

※CAD図(3D-CAD)、PDFはこちら（グレーチング仕様）とこちら（SUS目皿仕様）をご覧下さい。

①-A-1　床版貫通管／地覆貫通管例　（TSDR-）

イメージ
丸型、角型、舗装圧、水抜孔の有無、ストッパー有無等々、現場条件をお聞かせください。

橋梁 ホロー 桝　

例）橋梁 新設・補修問わず 主にプレテンホローに 横引の地覆貫通管、間詰部への排水桝のご提案をしています

橋梁排水桝　床版　地覆　画像

橋梁排水桝のうち地覆貫通管の写真床版貫通管

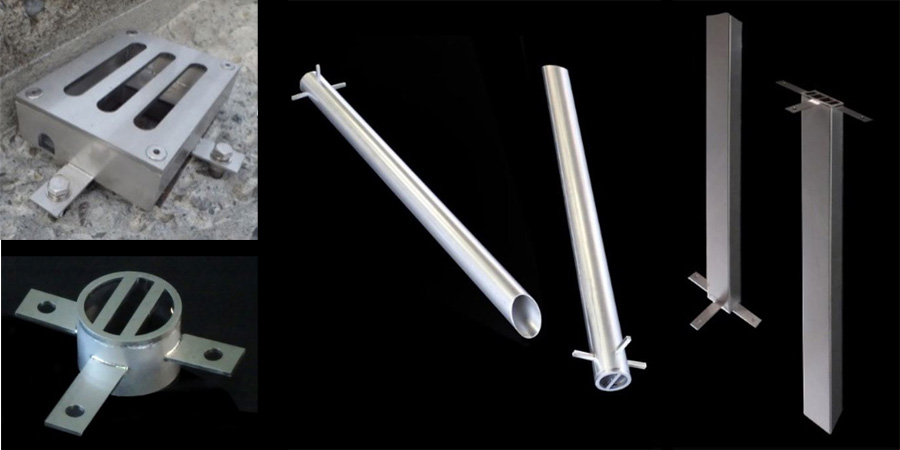

左より　TSDR-BH(高気密ステンレス管仕様）、TSDR-BH（SUS-TP管仕様）、TSDR-BK（角管仕様）となります。
丸管でφ90以下の場合はJIS規格の管を使用し製作します。※写真は60Su(流量が少なくなる為、可能な限り大口径をお勧めします）
橋梁排水桝のうち地覆貫通管の写真地覆貫通管

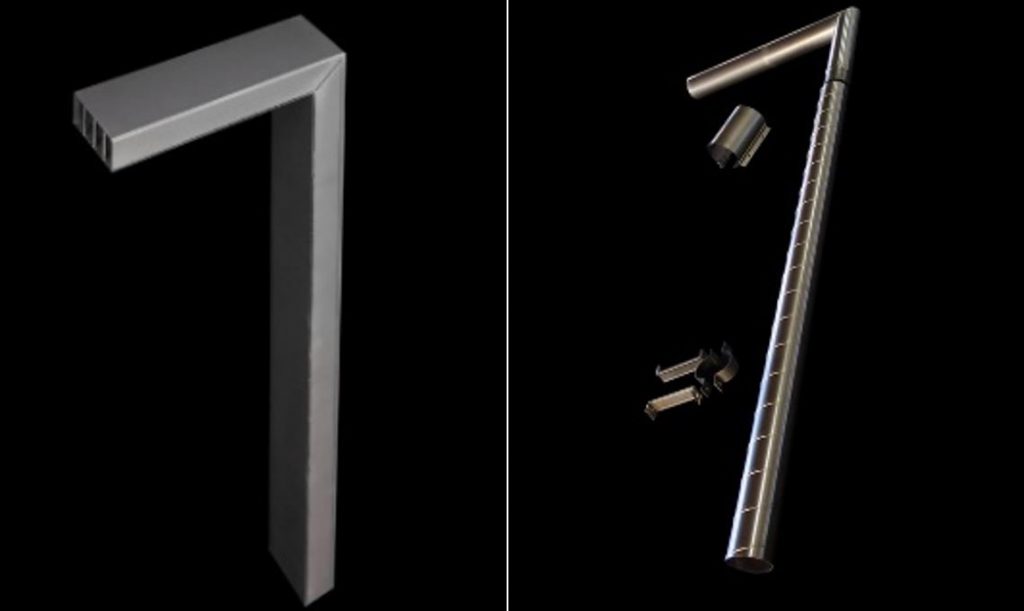

左写真はTSDR-MH(角管仕様）、右写真はTSDR-MH(丸管仕様）＋ 高気密ステンレス排水管（スパイラル直管仕様）です。
右側の排水管との組み合わせは施工性とコストを考慮したものになります。
※地覆貫通管について詳細はこちらをご覧ください。

○おすすめ：床版貫通管　全ネジ仕様タイプ

○急いでいる現場に：（舗装厚）PI×TARI管 TSDR-BHPx

補修 床版貫通管の施工上の課題

■舗装を斫るまで厚さがわからない為に、床版貫通管の注文が出来ず工程を組みづらい
■流末斜切の方向、水抜孔の位置が設置場所により異なる場合がある為、床版貫通管の発注を細かく分けないといけない

→ 「PIxTARI管」は現場で調整が可能

製品の特長

使用方法

①-A-2.　舗装部嵩上げ、排水桝枠部のみ、床版貫通パイプ用キャップ例　（TSDR-）

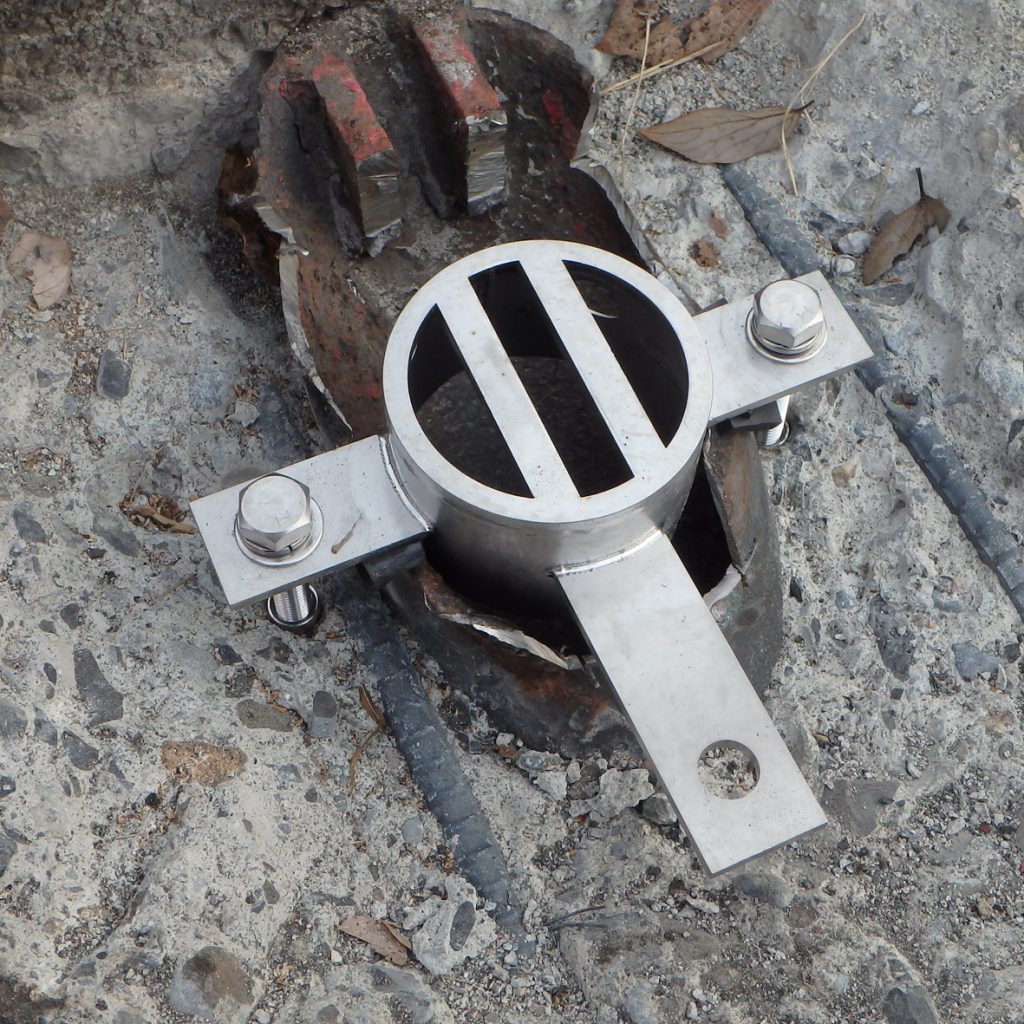

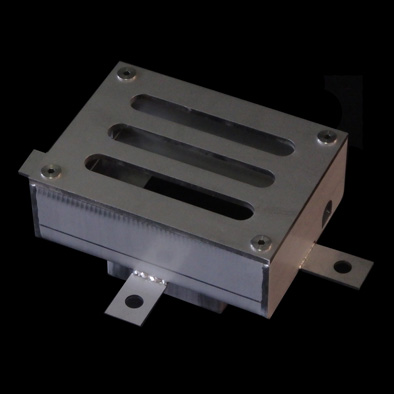

橋梁排水桝　嵩上げ　グレーチングTSDR-GT
輪荷重対応が必要な場合はグレーチング仕様をご指定下さい。
橋梁排水桝　嵩上げ　目皿

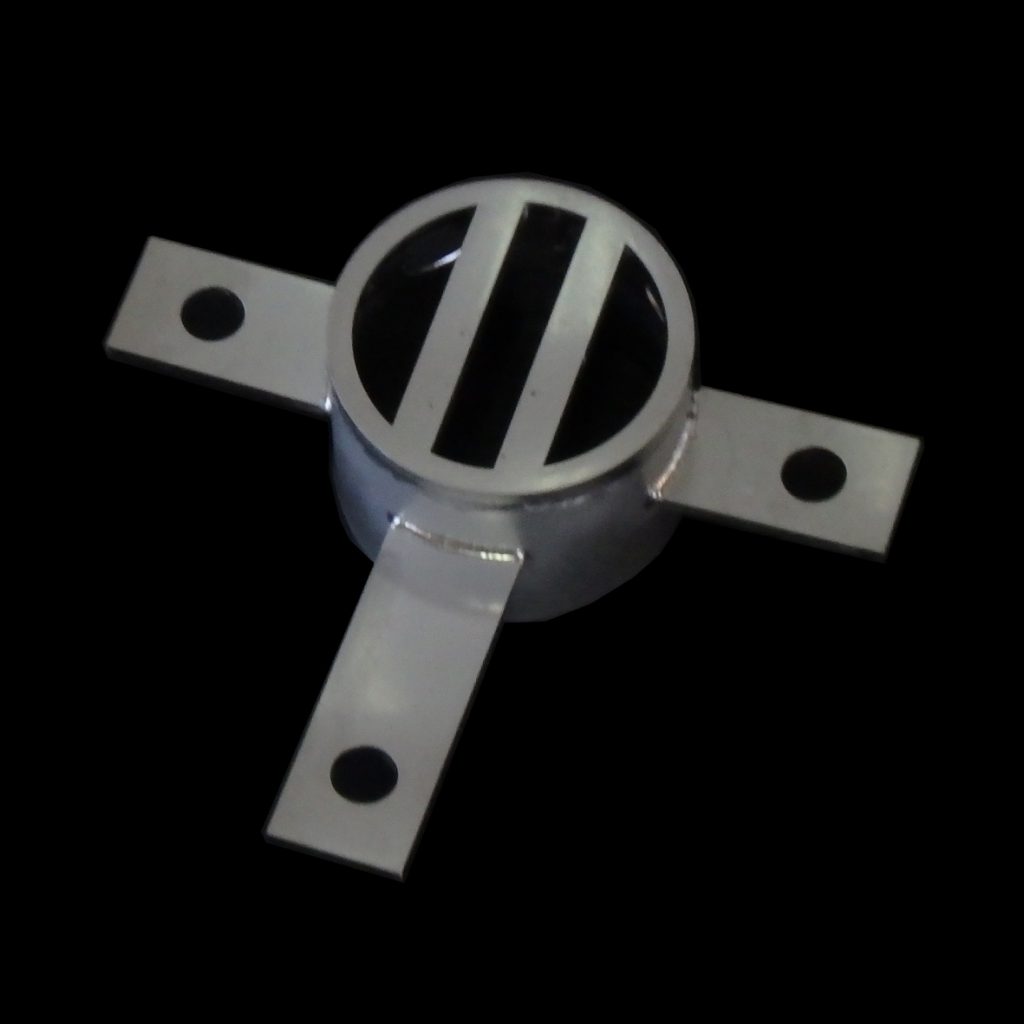

TSDR-MT
歩道や輪荷重対応が不要場合は目皿使用をおすすめします。
目皿の孔形状も丸や長四角等、自由に選べます。
床版　嵩上げ　排水桝
設置例
橋梁排水桝　嵩上げ　丸管
TSDR-CA
ご要望に応じたサイズで製作します。
床版　嵩上　排水桝
TSDR-CA

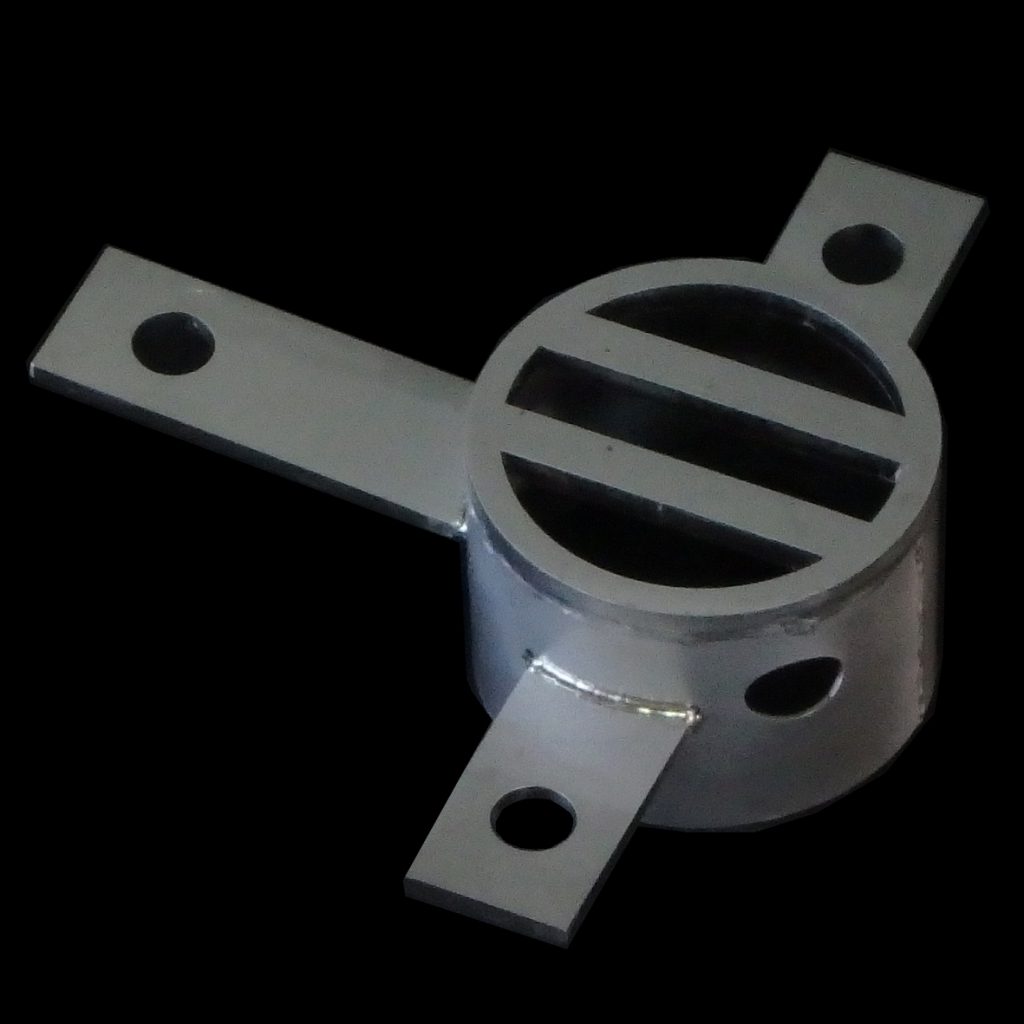

水抜き孔例。（φ90未満の場合は孔形状等に制約が出る場合があります）
橋梁排水桝　嵩上　床版
設置例

①-A-3.　その他　事例　（TSDR-）

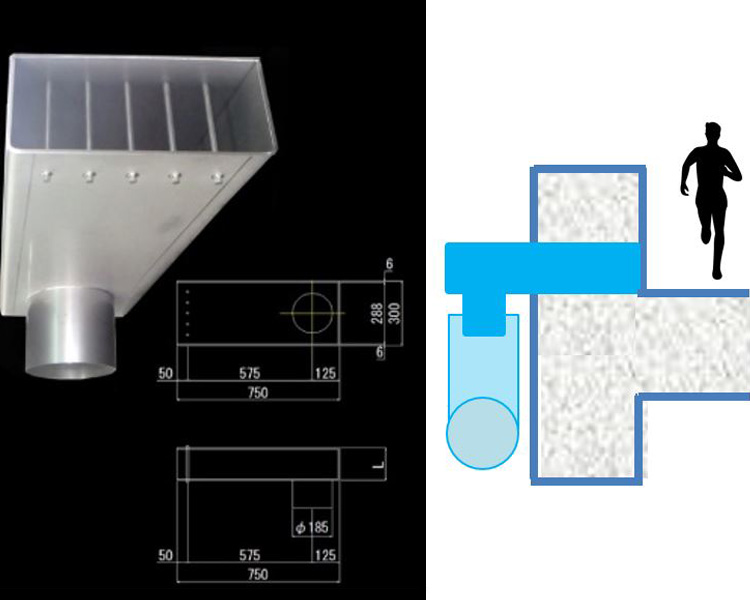

地覆貫通　排水桝　TSDR-YJ
地覆貫通部は大型の角で抜き、丸管で鉛直に落とし、排水管に接続しています。

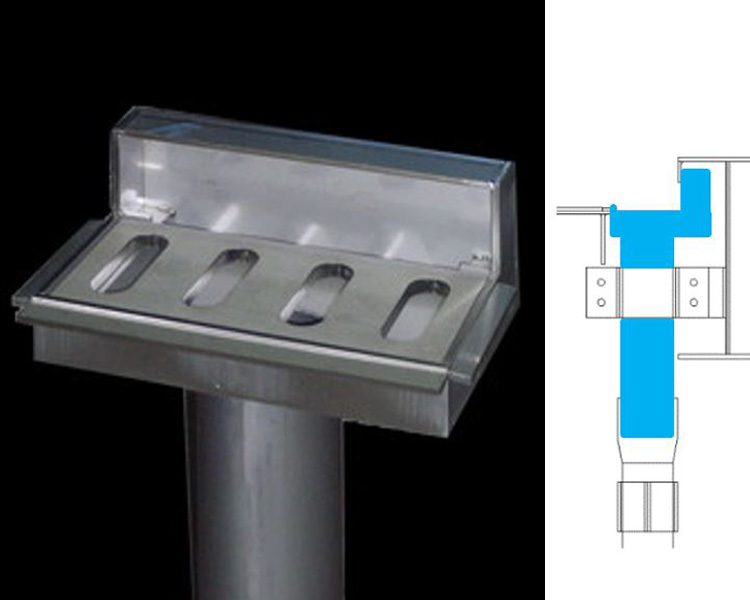

橋梁排水桝　鋼床版　TSDR-ML
鋼桁の補修工事にて使用の例になります。

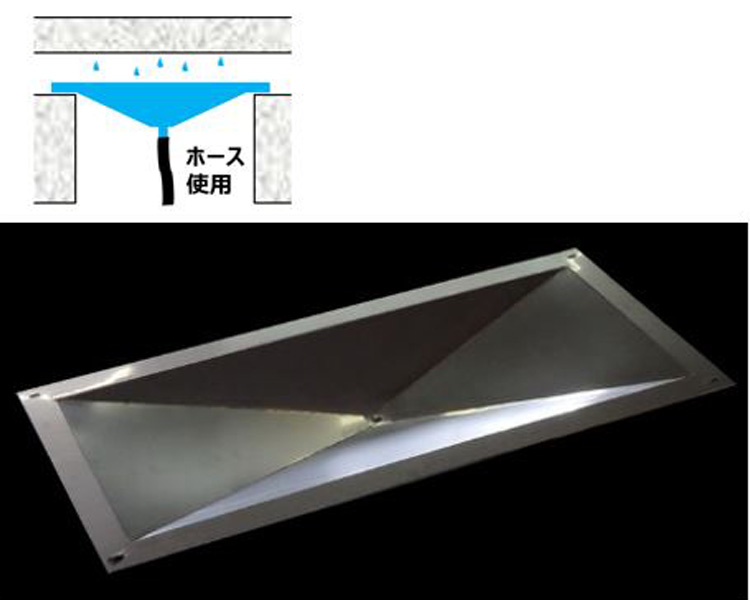

橋梁　漏水対策　樋TSDR-TN(排水用樋）
隙間が狭い等、排水桝や排水管が設置困難な場合等に。写真は橋台の隙間に設置しました。
集水桝　例TS-PL_BG
漏水の受皿として製作した例。（橋梁では無く建物内で使用頂いた例になります）
